4696-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

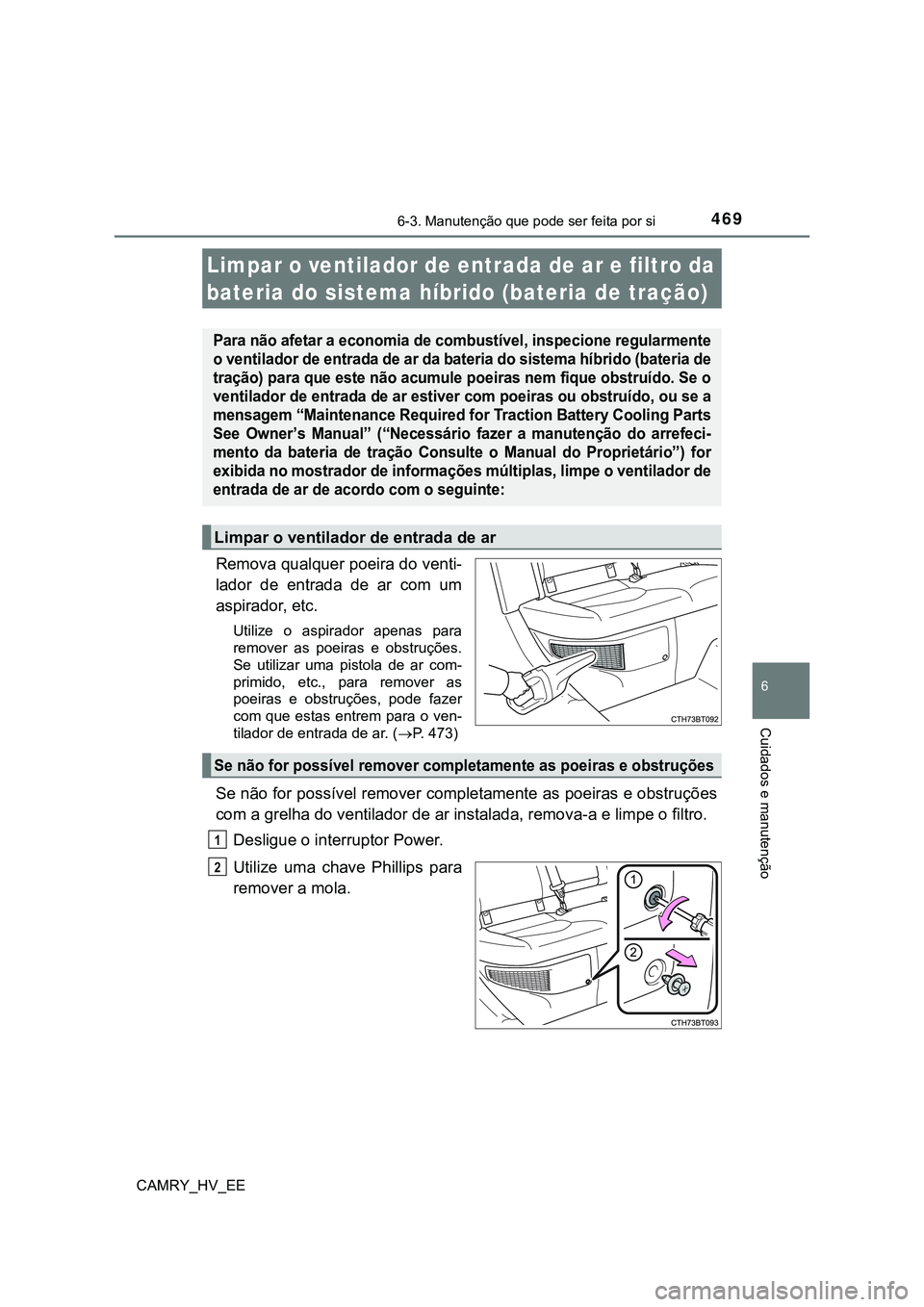

Remova qualquer poeira do venti-
lador de entrada de ar com um
aspirador, etc.
Utilize o aspirador apenas para
remover as poeiras e obstruções.
Se utilizar uma pistola de ar com-
primido, etc., para remover as
poeiras e obstruções, pode fazer
com que estas entrem para o ven-
tilador de entrada de ar. (P. 473)
Se não for possível remover completamente as poeiras e obstruções
com a grelha do ventilador de ar instalada, remova-a e limpe o filtro.
Desligue o interruptor Power.
Utilize uma chave Phillips para
remover a mola.
Limpar o ventilador de entrada de ar e filtro da
bateria do sistema híbrido (bateria de tração)
Para não afetar a economia de combustível, inspecione regularmente
o ventilador de entrada de ar da bateria do sistema híbrido (bateria de
tração) para que este não acumule poeiras nem fique obstruído. Se o
ventilador de entrada de ar estiver com poeiras ou obstruído, ou se a
mensagem “Maintenance Required for Traction Battery Cooling Parts
See Owner’s Manual” (“Necessário fazer a manutenção do arrefeci-
mento da bateria de tração Consulte o Manual do Proprietário”) for
exibida no mostrador de informações múltiplas, limpe o ventilador de
entrada de ar de acordo com o seguinte:
Limpar o ventilador de entrada de ar
Se não for possível remover completamente as poeiras e obstruções
1
2

4706-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

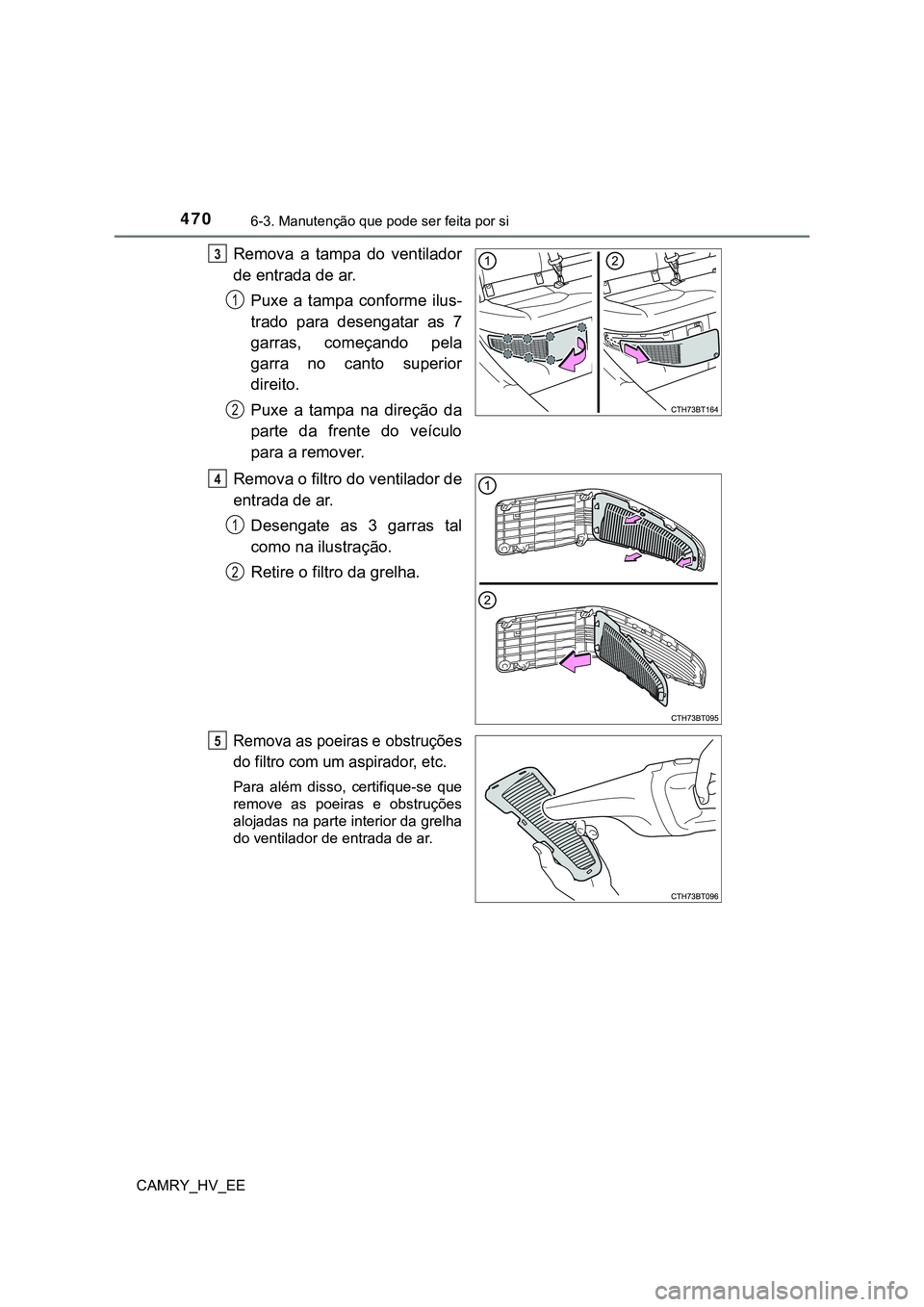

Remova a tampa do ventilador
de entrada de ar.
Puxe a tampa conforme ilus-
trado para desengatar as 7
garras, começando pela
garra no canto superior
direito.
Puxe a tampa na direção da
parte da frente do veículo
para a remover.
Remova o filtro do ventilador de
entrada de ar.
Desengate as 3 garras tal
como na ilustração.
Retire o filtro da grelha.
Remova as poeiras e obstruções
do filtro com um aspirador, etc.
Para além disso, certifique-se que
remove as poeiras e obstruções
alojadas na parte interior da grelha
do ventilador de entrada de ar.
3
1
2
4
1
2
5

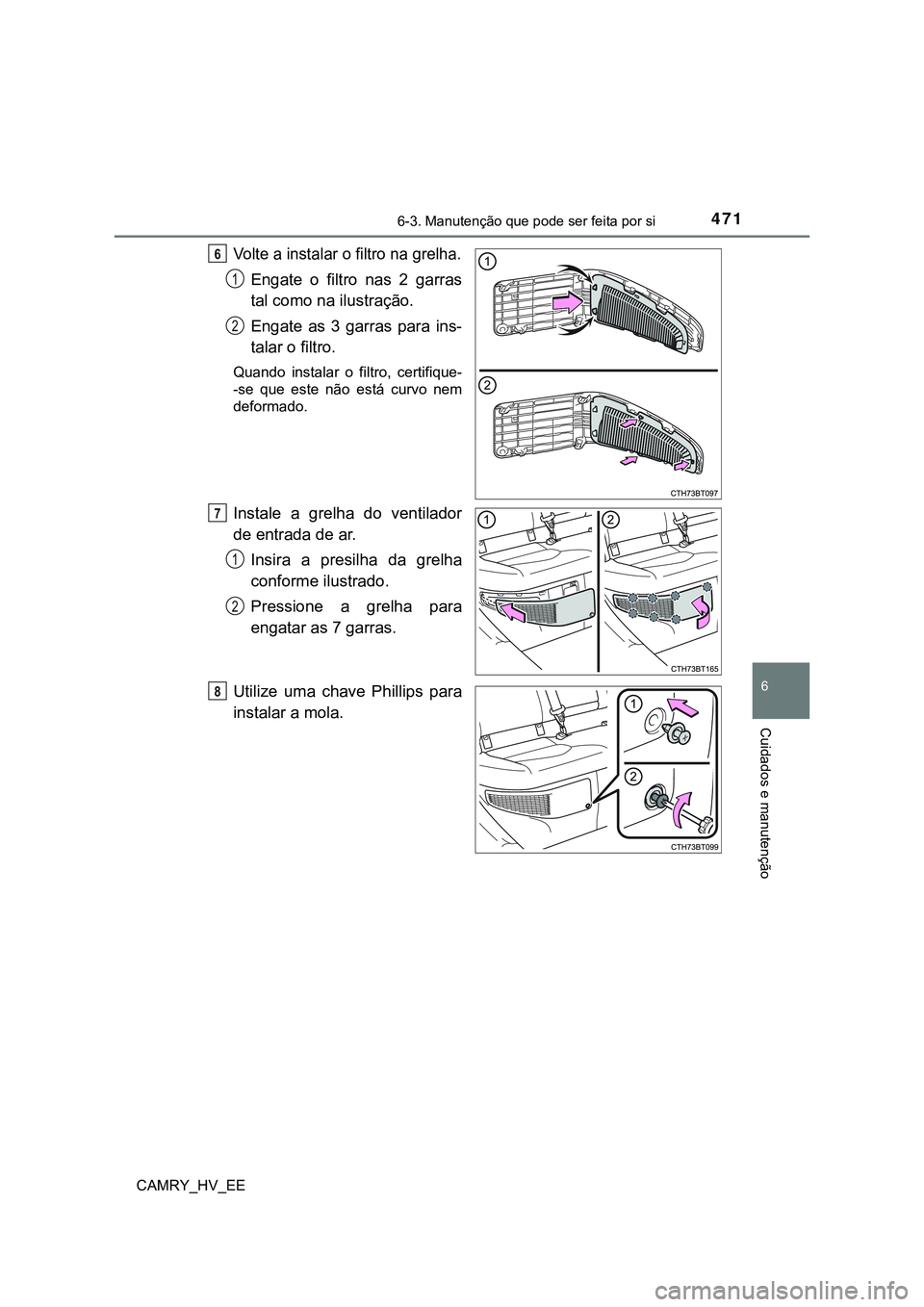

4716-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção
Volte a instalar o filtro na grelha.
Engate o filtro nas 2 garras
tal como na ilustração.
Engate as 3 garras para ins-
talar o filtro.
Quando instalar o filtro, certifique-
-se que este não está curvo nem
deformado.
Instale a grelha do ventilador
de entrada de ar.
Insira a presilha da grelha
conforme ilustrado.
Pressione a grelha para
engatar as 7 garras.
Utilize uma chave Phillips para
instalar a mola.
6
1
2
7
1
2
8

4726-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

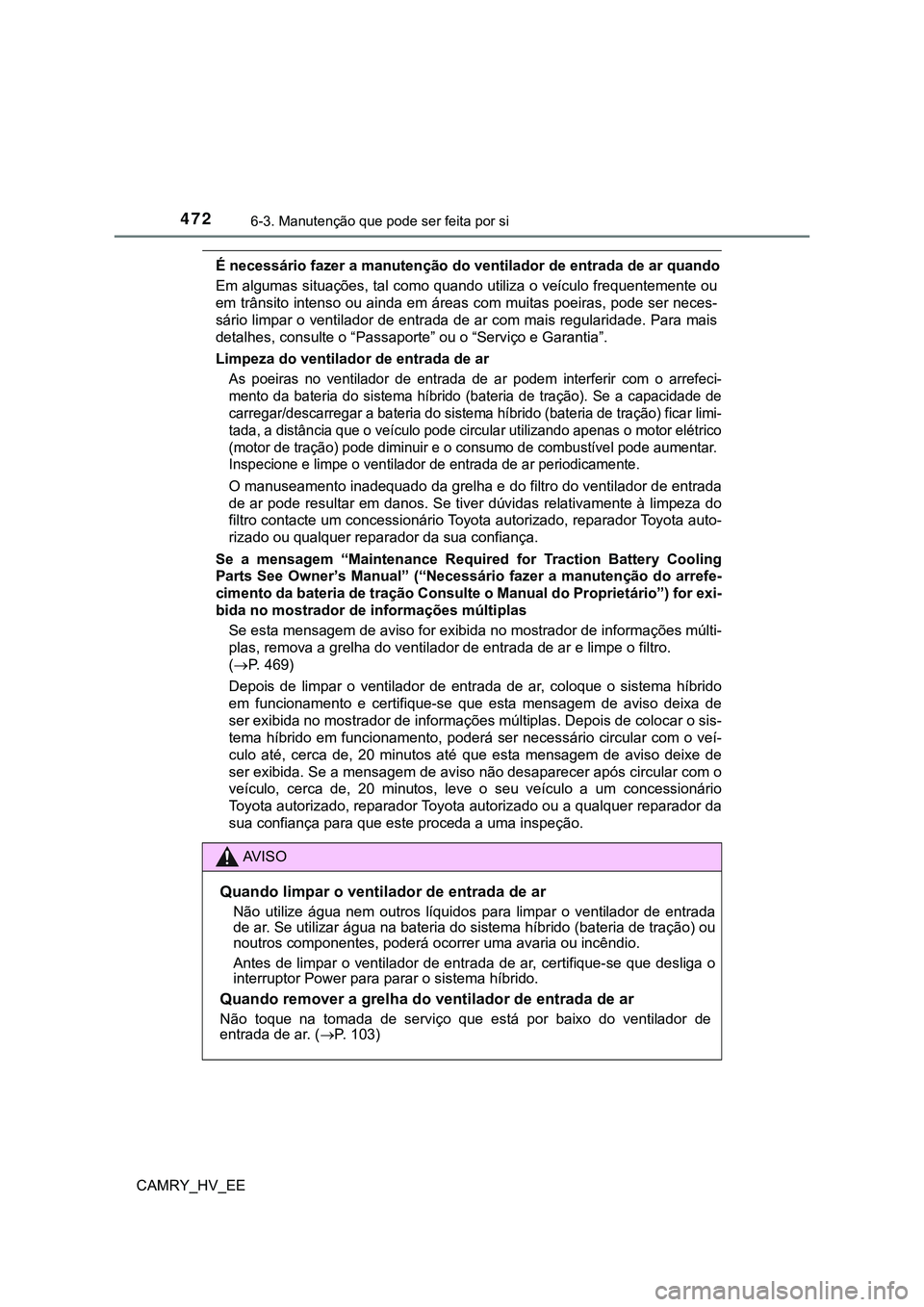

É necessário fazer a manutenção do ventilador de entrada de ar quando
Em algumas situações, tal como quando utiliza o veículo frequentemente ou
em trânsito intenso ou ainda em áreas com muitas poeiras, pode ser neces-
sário limpar o ventilador de entrada de ar com mais regularidade. Para mais
detalhes, consulte o “Passaporte” ou o “Serviço e Garantia”.
Limpeza do ventilador de entrada de ar
As poeiras no ventilador de entrada de ar podem interferir com o arrefeci-
mento da bateria do sistema híbrido (bateria de tração). Se a capacidade de
carregar/descarregar a bateria do sistema híbrido (bateria de tração) ficar limi-
tada, a distância que o veículo pode circular utilizando apenas o motor elétrico
(motor de tração) pode diminuir e o consumo de combustível pode aumentar.
Inspecione e limpe o ventilador de entrada de ar periodicamente.
O manuseamento inadequado da grelha e do filtro do ventilador de entrada
de ar pode resultar em danos. Se tiver dúvidas relativamente à limpeza do
filtro contacte um concessionário Toyota autorizado, reparador Toyota auto-
rizado ou qualquer reparador da sua confiança.
Se a mensagem “Maintenance Required for Traction Battery Cooling
Parts See Owner’s Manual” (“Necessário fazer a manutenção do arrefe-
cimento da bateria de tração Consulte o Manual do Proprietário”) for exi-
bida no mostrador de informações múltiplas
Se esta mensagem de aviso for exibida no mostrador de informações múlti-
plas, remova a grelha do ventilador de entrada de ar e limpe o filtro.
(P. 469)
Depois de limpar o ventilador de entrada de ar, coloque o sistema híbrido
em funcionamento e certifique-se que esta mensagem de aviso deixa de
ser exibida no mostrador de informações múltiplas. Depois de colocar o sis-
tema híbrido em funcionamento, poderá ser necessário circular com o veí-
culo até, cerca de, 20 minutos até que esta mensagem de aviso deixe de
ser exibida. Se a mensagem de aviso não desaparecer após circular com o
veículo, cerca de, 20 minutos, leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a qualquer reparador da
sua confiança para que este proceda a uma inspeção.
AV I S O
Quando limpar o ventilador de entrada de ar
Não utilize água nem outros líquidos para limpar o ventilador de entrada
de ar. Se utilizar água na bateria do sistema híbrido (bateria de tração) ou
noutros componentes, poderá ocorrer uma avaria ou incêndio.
Antes de limpar o ventilador de entrada de ar, certifique-se que desliga o
interruptor Power para parar o sistema híbrido.
Quando remover a grelha do ventilador de entrada de ar
Não toque na tomada de serviço que está por baixo do ventilador de
entrada de ar. (P. 103)

4736-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

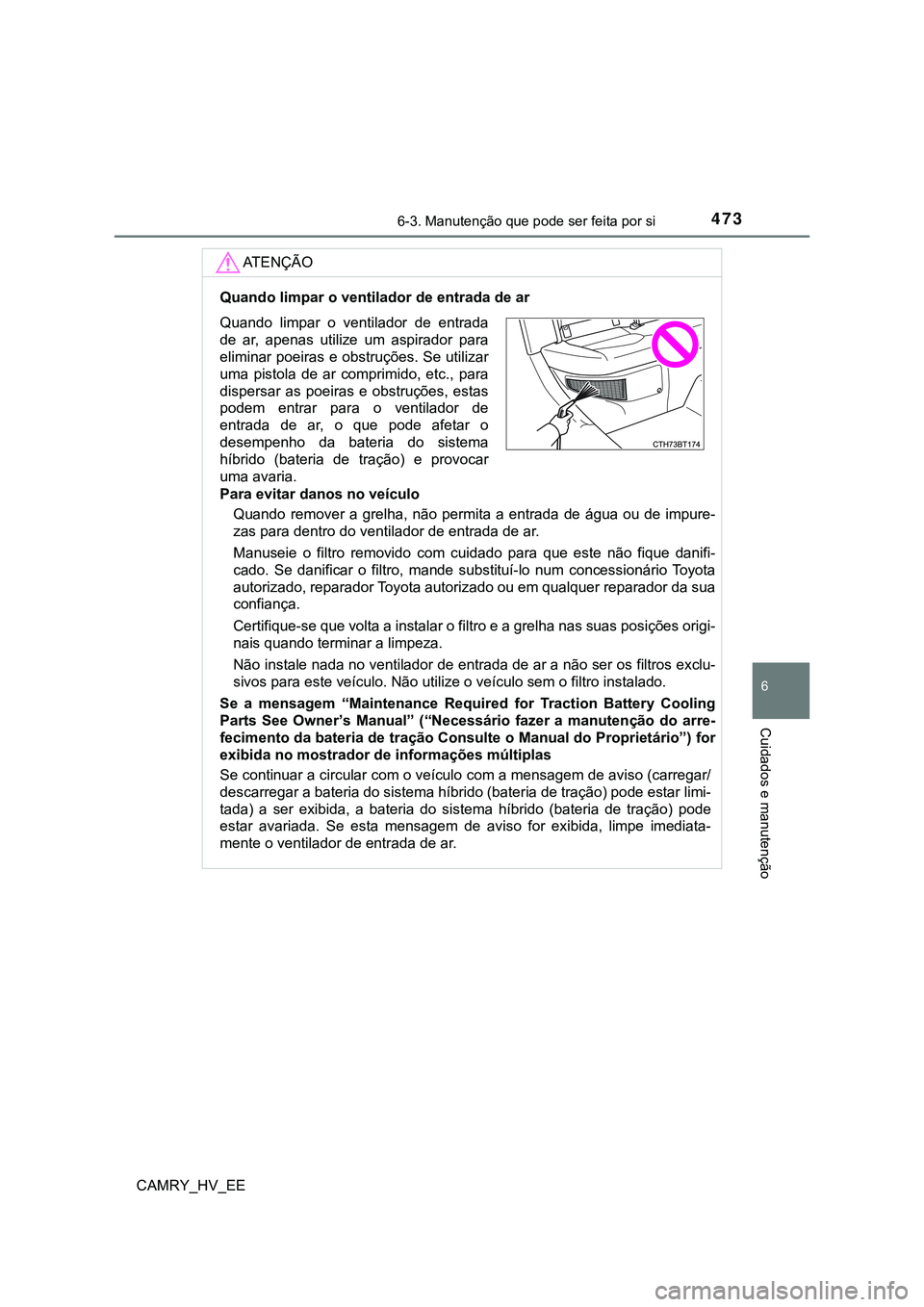

AT E N Ç Ã O
Quando limpar o ventilador de entrada de ar
Para evitar danos no veículo
Quando remover a grelha, não permita a entrada de água ou de impure-
zas para dentro do ventilador de entrada de ar.
Manuseie o filtro removido com cuidado para que este não fique danifi-
cado. Se danificar o filtro, mande substituí-lo num concessionário Toyota
autorizado, reparador Toyota autorizado ou em qualquer reparador da sua
confiança.
Certifique-se que volta a instalar o filtro e a grelha nas suas posições origi-
nais quando terminar a limpeza.
Não instale nada no ventilador de entrada de ar a não ser os filtros exclu-
sivos para este veículo. Não utilize o veículo sem o filtro instalado.
Se a mensagem “Maintenance Required for Traction Battery Cooling
Parts See Owner’s Manual” (“Necessário fazer a manutenção do arre-
fecimento da bateria de tração Consulte o Manual do Proprietário”) for
exibida no mostrador de informações múltiplas
Se continuar a circular com o veículo com a mensagem de aviso (carregar/
descarregar a bateria do sistema híbrido (bateria de tração) pode estar limi-
tada) a ser exibida, a bateria do sistema híbrido (bateria de tração) pode
estar avariada. Se esta mensagem de aviso for exibida, limpe imediata-
mente o ventilador de entrada de ar.
Quando limpar o ventilador de entrada
de ar, apenas utilize um aspirador para
eliminar poeiras e obstruções. Se utilizar
uma pistola de ar comprimido, etc., para
dispersar as poeiras e obstruções, estas
podem entrar para o ventilador de
entrada de ar, o que pode afetar o
desempenho da bateria do sistema
híbrido (bateria de tração) e provocar
uma avaria.

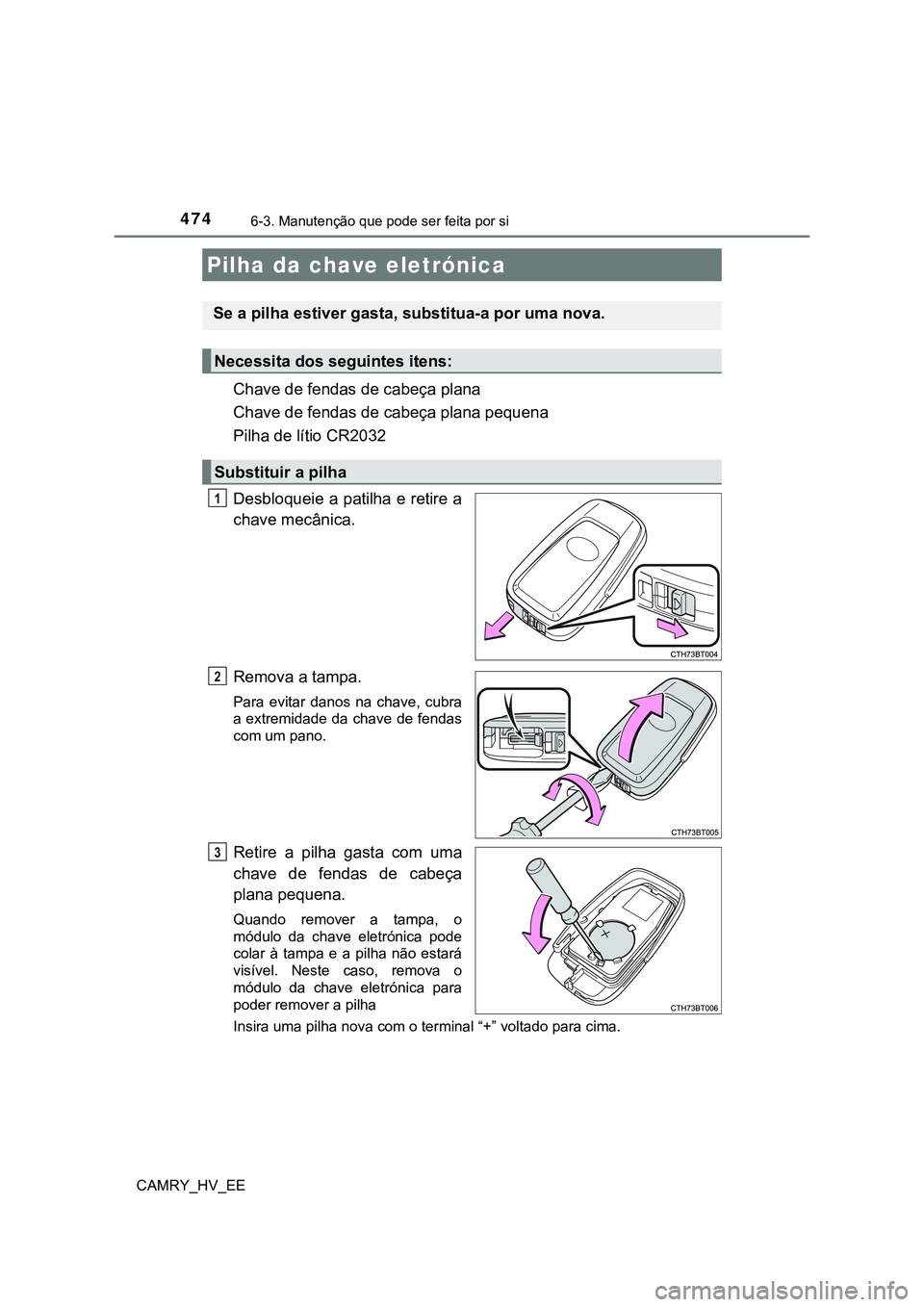

4746-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
Chave de fendas de cabeça plana
Chave de fendas de cabeça plana pequena
Pilha de lítio CR2032
Desbloqueie a patilha e retire a
chave mecânica.
Remova a tampa.
Para evitar danos na chave, cubra
a extremidade da chave de fendas
com um pano.
Retire a pilha gasta com uma
chave de fendas de cabeça
plana pequena.
Quando remover a tampa, o
módulo da chave eletrónica pode
colar à tampa e a pilha não estará
visível. Neste caso, remova o
módulo da chave eletrónica para
poder remover a pilha
Insira uma pilha nova com o terminal “+” voltado para cima.
Pilha da chave eletrónica
Se a pilha estiver gasta, substitua-a por uma nova.
Necessita dos seguintes itens:
Substituir a pilha
1
2
3

4756-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

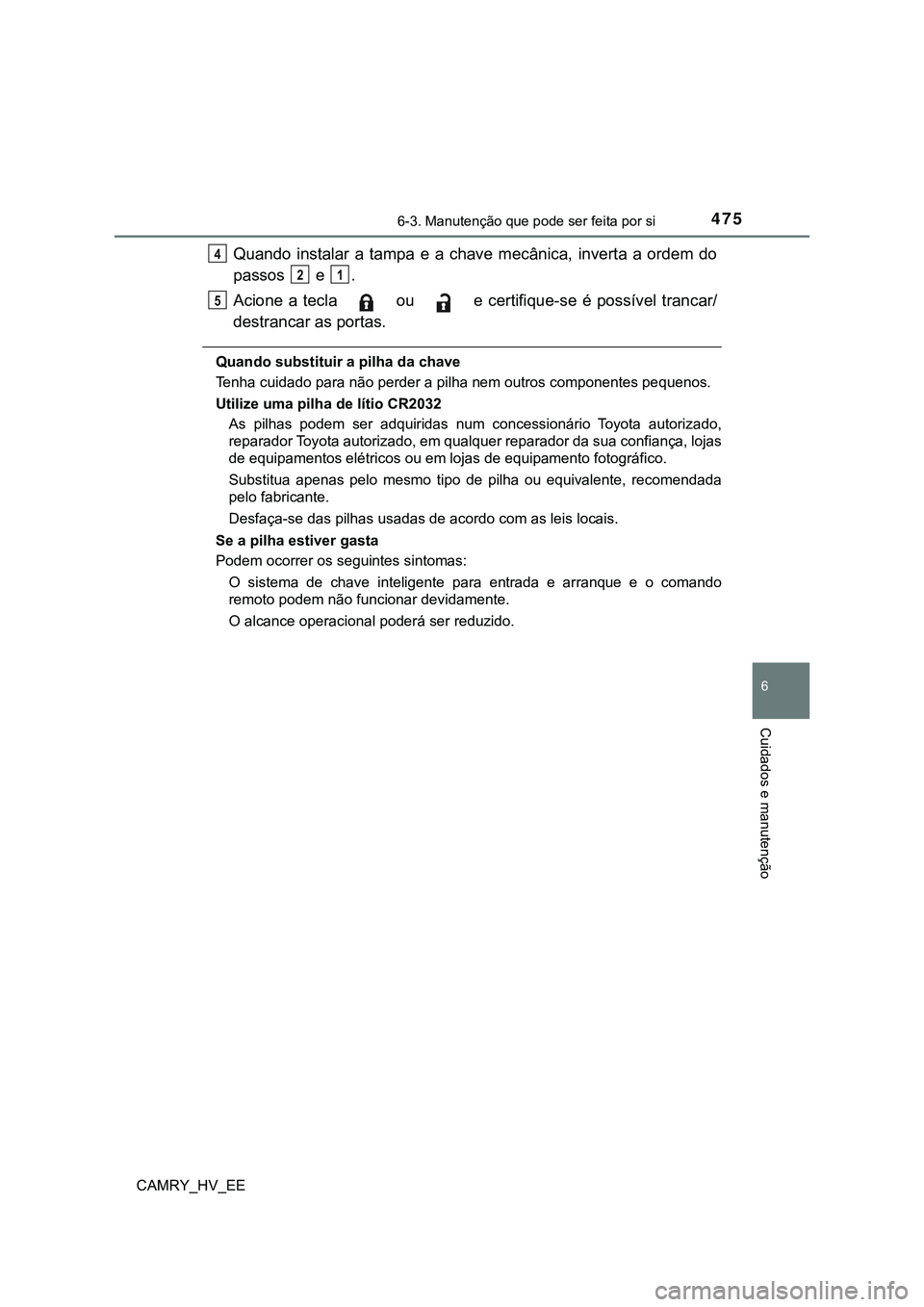

Quando instalar a tampa e a chave mecânica, inverta a ordem do
passos e .
Acione a tecla ou e certifique-se é possível trancar/
destrancar as portas.
Quando substituir a pilha da chave
Tenha cuidado para não perder a pilha nem outros componentes pequenos.
Utilize uma pilha de lítio CR2032
As pilhas podem ser adquiridas num concessionário Toyota autorizado,
reparador Toyota autorizado, em qualquer reparador da sua confiança, lojas
de equipamentos elétricos ou em lojas de equipamento fotográfico.
Substitua apenas pelo mesmo tipo de pilha ou equivalente, recomendada
pelo fabricante.
Desfaça-se das pilhas usadas de acordo com as leis locais.
Se a pilha estiver gasta
Podem ocorrer os seguintes sintomas:
O sistema de chave inteligente para entrada e arranque e o comando
remoto podem não funcionar devidamente.
O alcance operacional poderá ser reduzido.
4
21
5

4766-3. Manutenção que pode ser feita por si
CAMRY_HV_EE

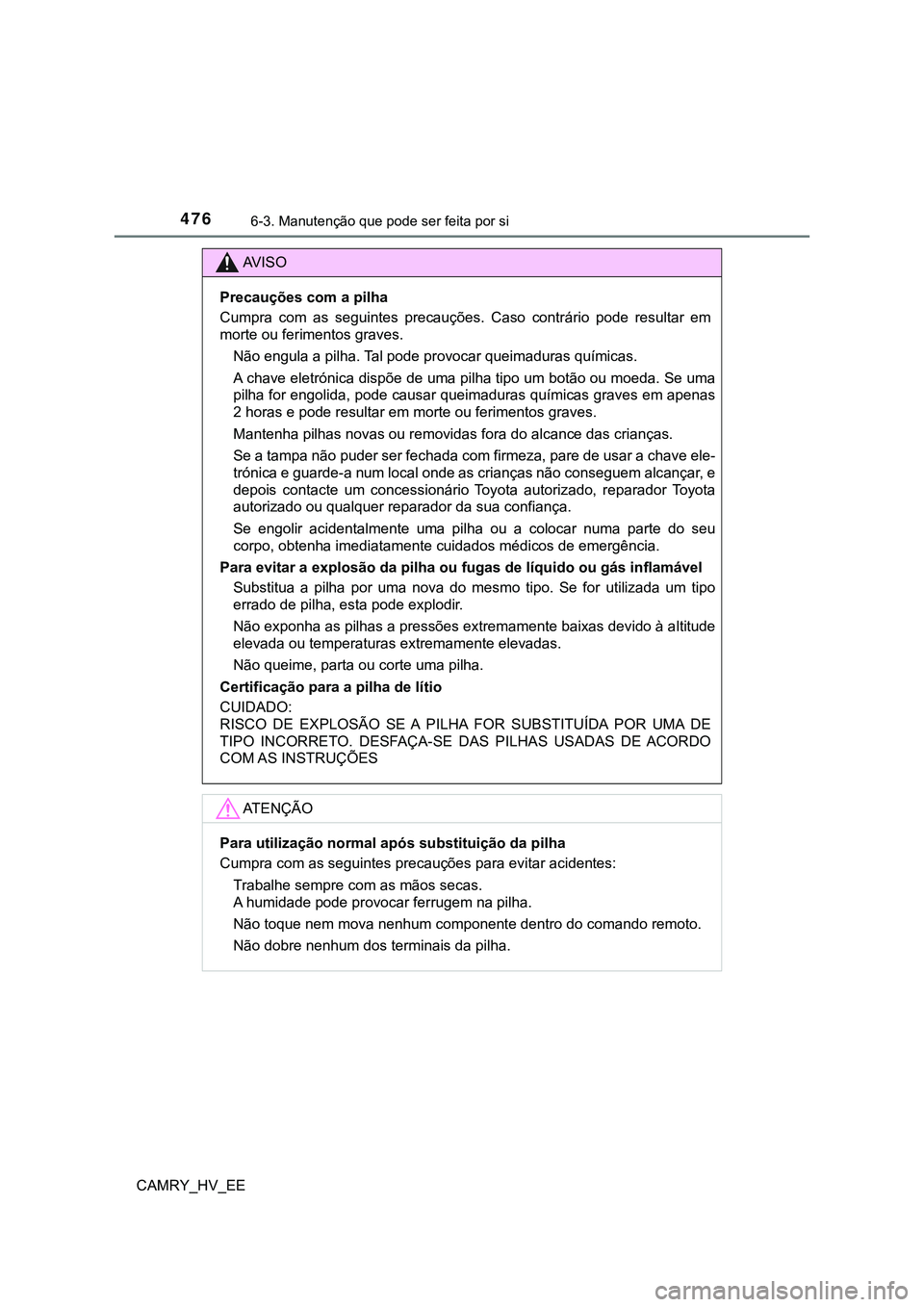

AV I S O
Precauções com a pilha
Cumpra com as seguintes precauções. Caso contrário pode resultar em
morte ou ferimentos graves.
Não engula a pilha. Tal pode provocar queimaduras químicas.
A chave eletrónica dispõe de uma pilha tipo um botão ou moeda. Se uma
pilha for engolida, pode causar queimaduras químicas graves em apenas
2 horas e pode resultar em morte ou ferimentos graves.
<003000440051005700480051004b004400030053004c004f004b00440056000300510052005900440056000300520058000300550048005000520059004c0047004400560003004900520055004400030047005200030044004f0046004400510046004800
03004700440056000300460055004c00440051006f00440056[.
Se a tampa não puder ser fechada com firmeza, pare de usar a chave ele-
trónica e guarde-a num local onde as crianças não conseguem alcançar, e
depois contacte um concessionário Toyota autorizado, reparador To y o t a
autorizado ou qualquer reparador da sua confiança.
Se engolir acidentalmente uma pilha ou a colocar numa parte do seu
corpo, obtenha imediatamente cuidados médicos de emergência.
Para evitar a explosão da pilha ou fugas de líquido ou gás inflamável
Substitua a pilha por uma nova do mesmo tipo. Se for utilizada um tipo
errado de pilha, esta pode explodir.
<0031006d005200030048005b005300520051004b004400030044005600030053004c004f004b0044005600030044000300530055004800560056007d0048005600030048005b0057005500480050004400500048005100570048000300450044004c005b00
4400560003004700480059004c004700520003006a00030044[ltitude
elevada ou temperaturas extremamente elevadas.
Não queime, parta ou corte uma pilha.
Certificação para a pilha de lítio
CUIDADO:
RISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO. DESFAÇA-SE DAS PILHAS USADAS DE ACORDO
COM AS INSTRUÇÕES
AT E N Ç Ã O
Para utilização normal após substituição da pilha
<0026005800500053005500440003004600520050000300440056000300560048004a0058004c00510057004800560003005300550048004600440058006f007d0048005600030053004400550044000300480059004c005700440055000300440046004c00
4700480051005700480056001d[
Trabalhe sempre com as mãos secas.
A humidade pode provocar ferrugem na pilha.
Não toque nem mova nenhum componente dentro do comando remoto.
Não dobre nenhum dos terminais da pilha.

4776-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
6
Cuidados e manutenção

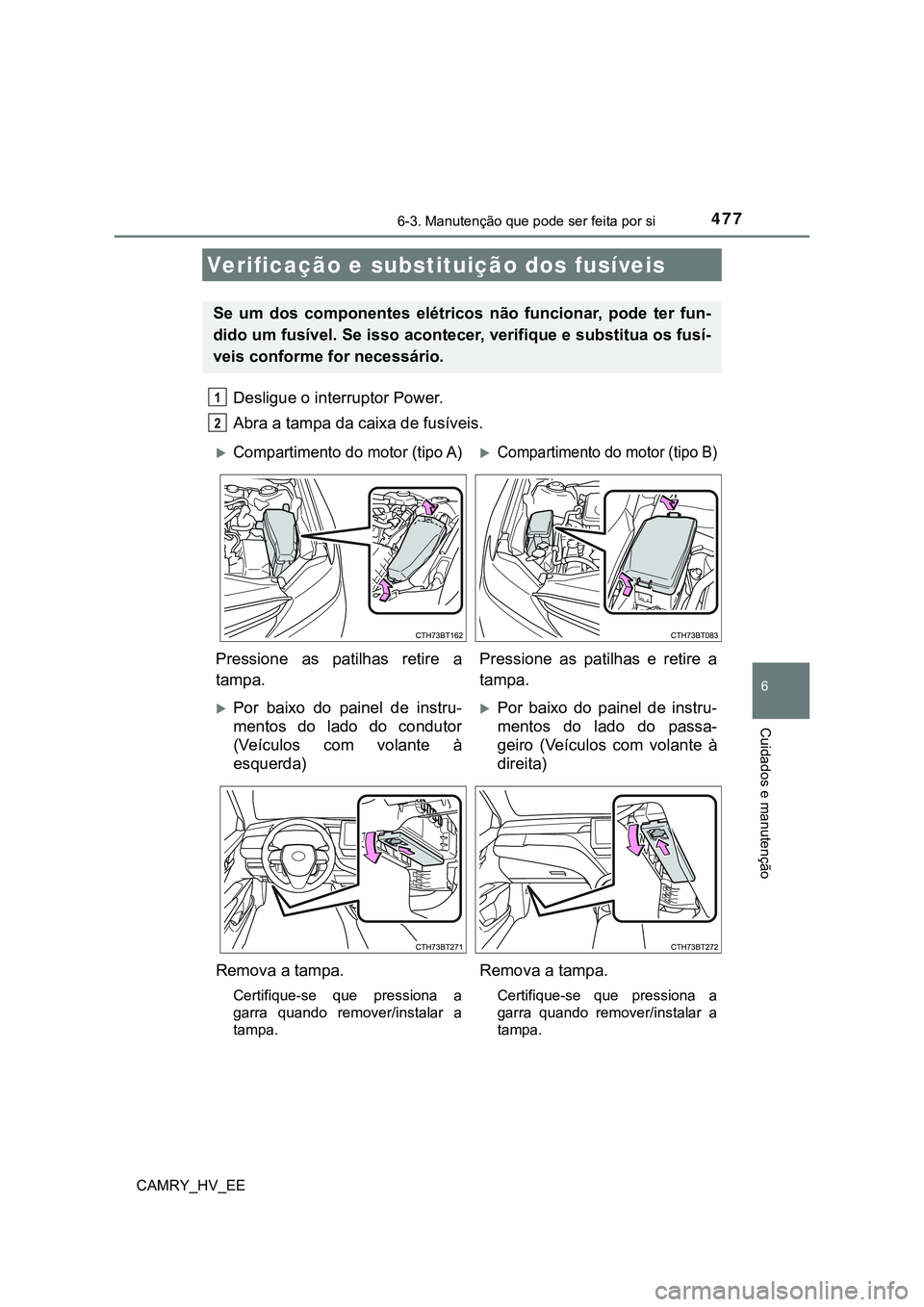

Desligue o interruptor Power.
Abra a tampa da caixa de fusíveis.
Verificação e substituição dos fusíveis
Se um dos componentes elétricos não funcionar, pode ter fun-
dido um fusível. Se isso acontecer, verifique e substitua os fusí-
veis conforme for necessário.
1
2
Compartimento do motor (tipo A)Compartimento do motor (tipo B)
Pressione as patilhas retire a
tampa.Pressione as patilhas e retire a
tampa.
Por baixo do painel de instru-
mentos do lado do condutor
(Veículos com volante à
esquerda)Por baixo do painel de instru-
mentos do lado do passa-
geiro (Veículos com volante à
direita)
Remova a tampa.
Certifique-se que pressiona a
garra quando remover/instalar a
tampa.
Remova a tampa.
Certifique-se que pressiona a
garra quando remover/instalar a
tampa.

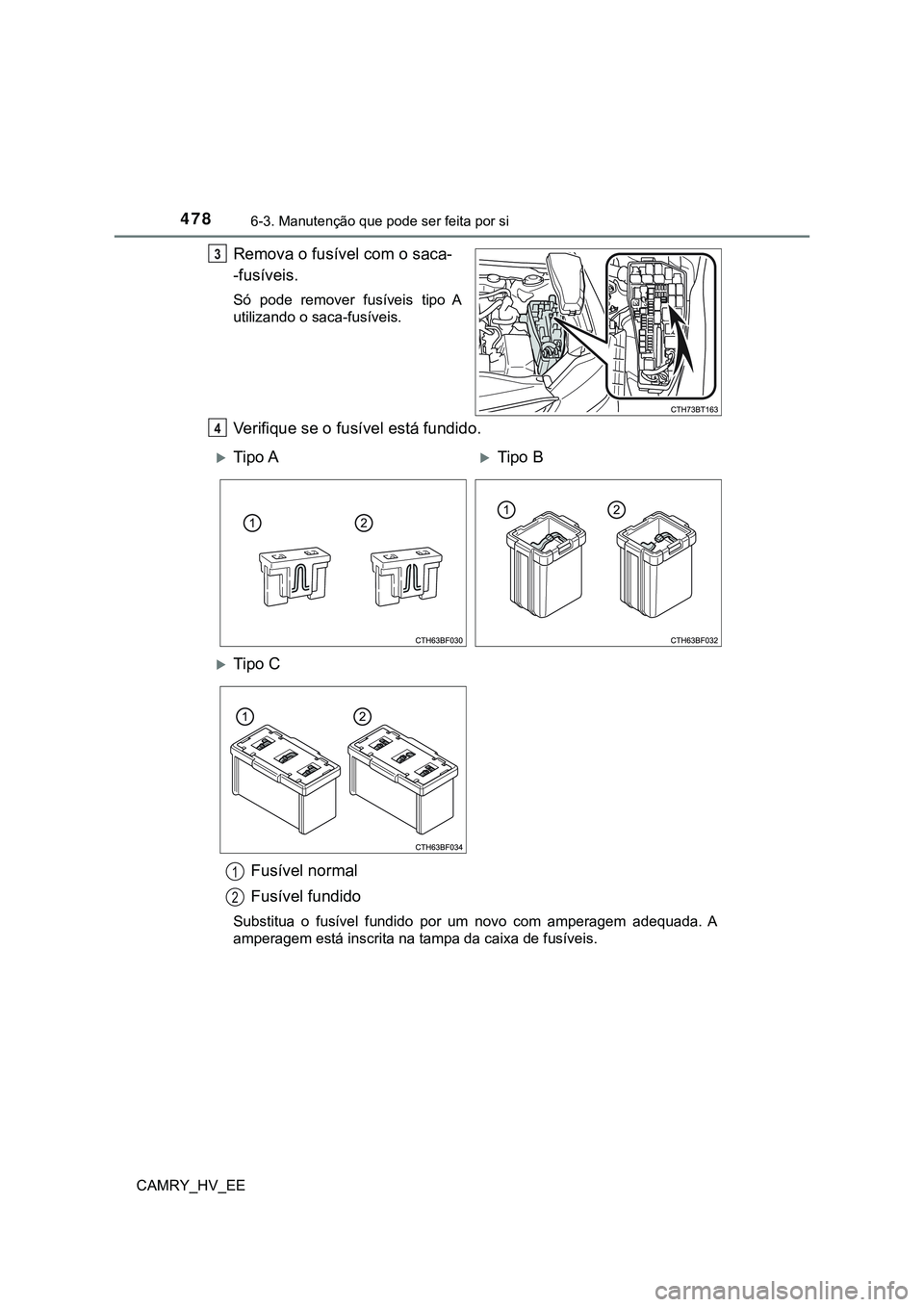

4786-3. Manutenção que pode ser feita por si
CAMRY_HV_EE
Remova o fusível com o saca-
-fusíveis.
Só pode remover fusíveis tipo A
utilizando o saca-fusíveis.
Verifique se o fusível está fundido.
3
4
Tipo ATipo B
Tipo C
Fusível normal
Fusível fundido
Substitua o fusível fundido por um novo com amperagem adequada. A
amperagem está inscrita na tampa da caixa de fusíveis.
1
2
