TOYOTA COROLLA 2015 Návod na použití (in Czech)

5918-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)
8
Technické údaje vozidla
*1: Vozidla bez zatížení
*2: Vozidla se zvýšenou výškou vozidla
*3: Vozidla s pneumatikami 195/65R15
*4: Vozidla s pneumatikami 205/55R16
*5: Vozidla s pneumatikami 215/45R17
■

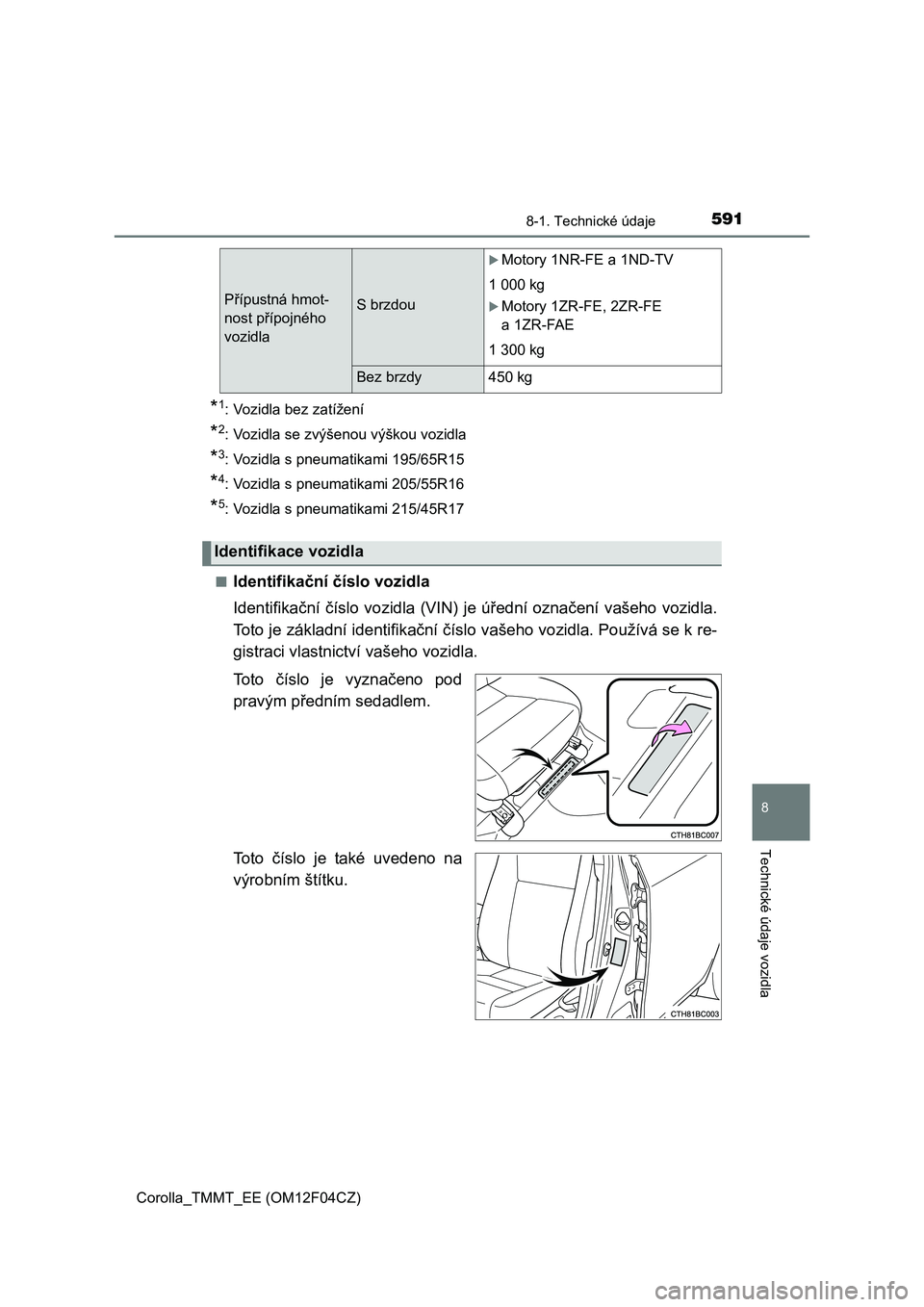

Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla. Používá se k re-
gistraci vlastnictví vašeho vozidla.
To t o číslo je vyznačeno pod
pravým předním sedadlem.
To t o číslo je také uvedeno na
výrobním štítku.
Přípustná hmot-
nost přípojného
vozidlaS brzdou
Motory 1NR-FE a 1ND-TV
1 000 kg
Motory 1ZR-FE, 2ZR-FE
a 1ZR-FAE
1 300 kg
Bez brzdy 450 kg
Identifikace vozidla

5928-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)■

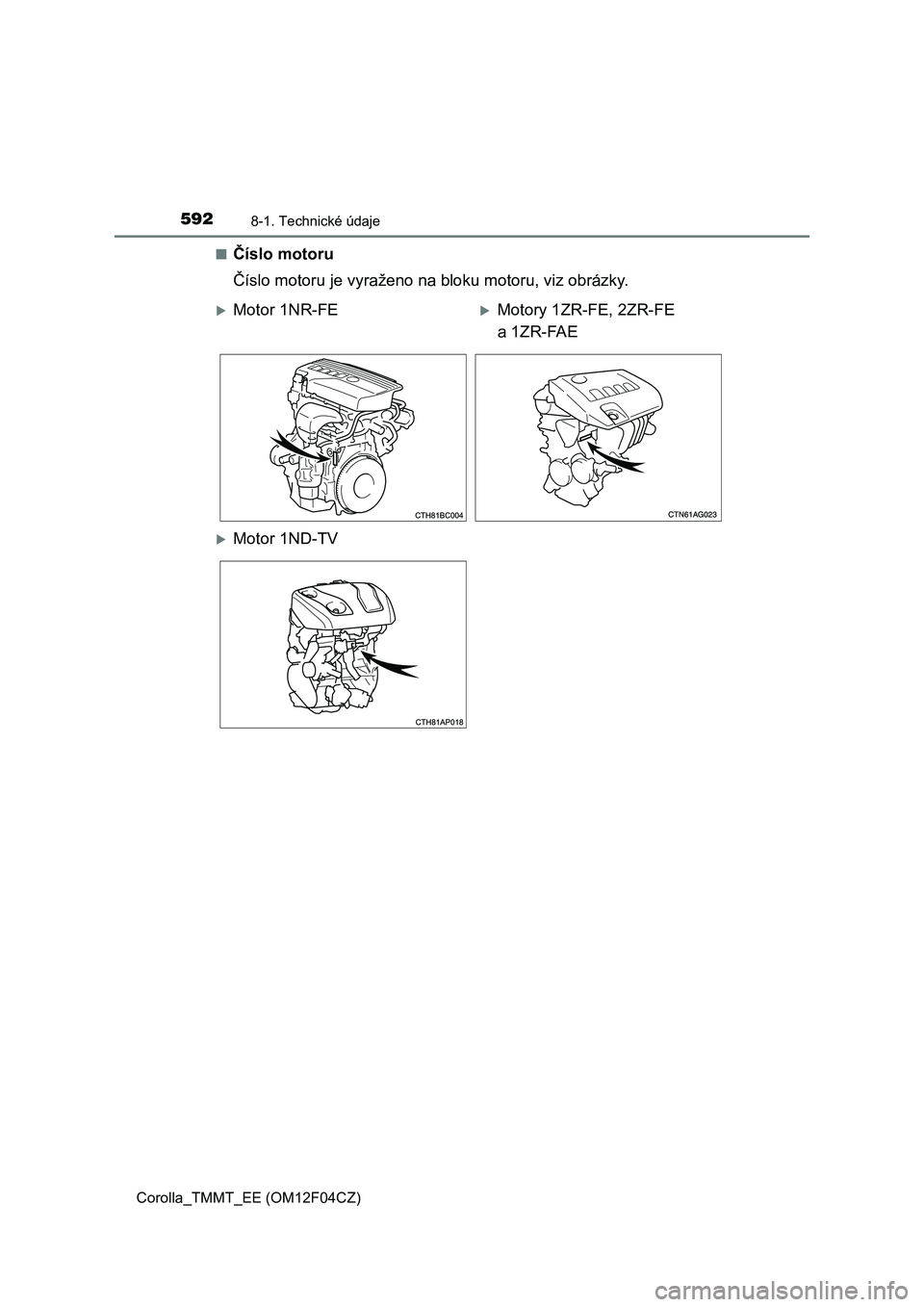

Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázky.
Motor 1NR-FEMotory 1ZR-FE, 2ZR-FE
a 1ZR-FAE
Motor 1ND-TV

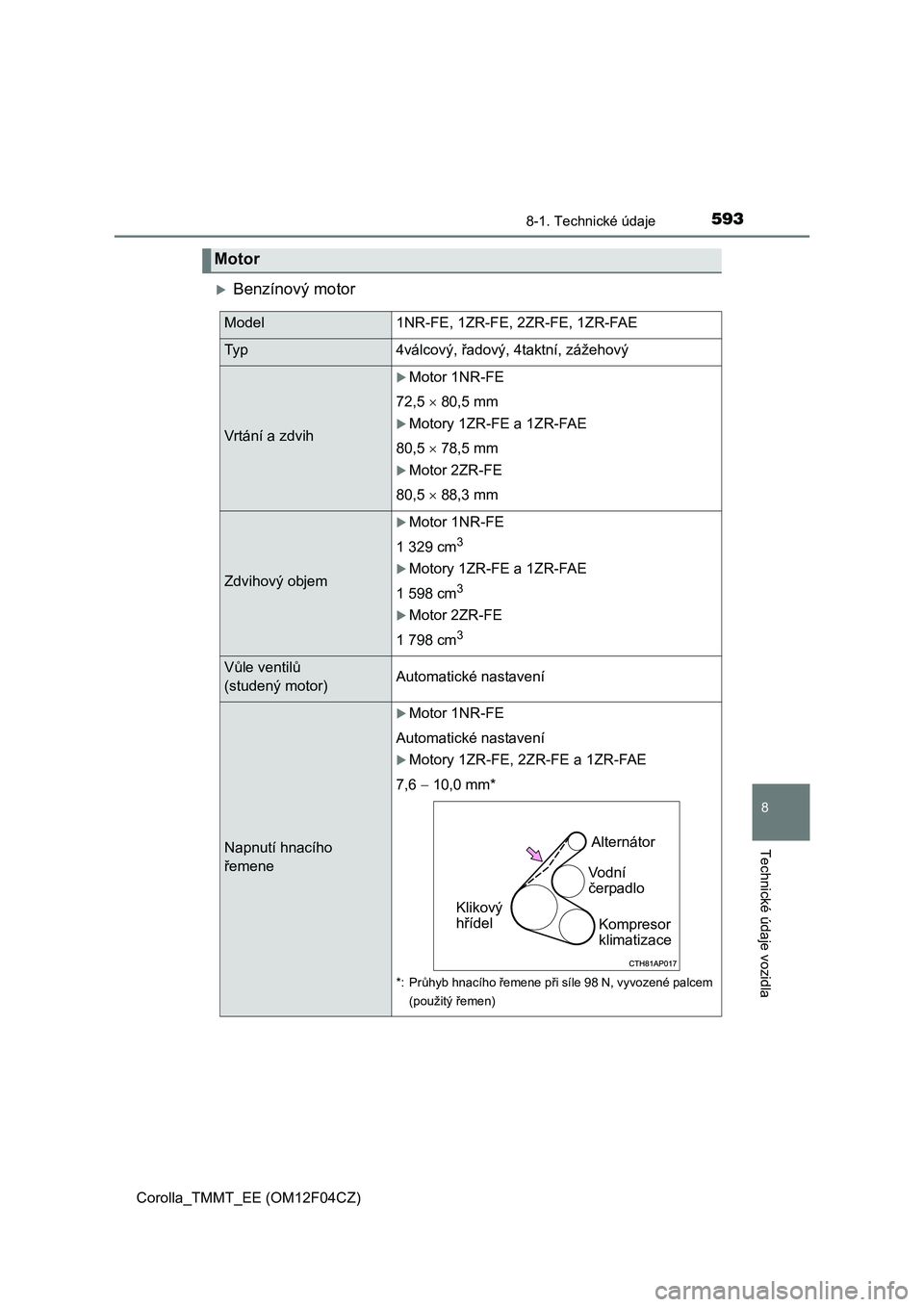

5938-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)
8
Technické údaje vozidla
Benzínový motor
Motor
Model1NR-FE, 1ZR-FE, 2ZR-FE, 1ZR-FAE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih
Motor 1NR-FE
72,5  80,5 mm
Motory 1ZR-FE a 1ZR-FAE
80,5  78,5 mm
Motor 2ZR-FE
80,5  88,3 mm
Zdvihový objem
Motor 1NR-FE
1 329 cm
3
Motory 1ZR-FE a 1ZR-FAE
1 598 cm
3
Motor 2ZR-FE
1 798 cm
3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího
řemene
Motor 1NR-FE
Automatické nastavení
Motory 1ZR-FE, 2ZR-FE a 1ZR-FAE
7,6  10,0 mm*
*: Průhyb hnacího řemene při síle 98 N, vyvozené palcem
(použitý řemen)
Alternátor
Vodní
čerpadlo
Kompresor
klimatizace Klikový
hřídel

5948-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)

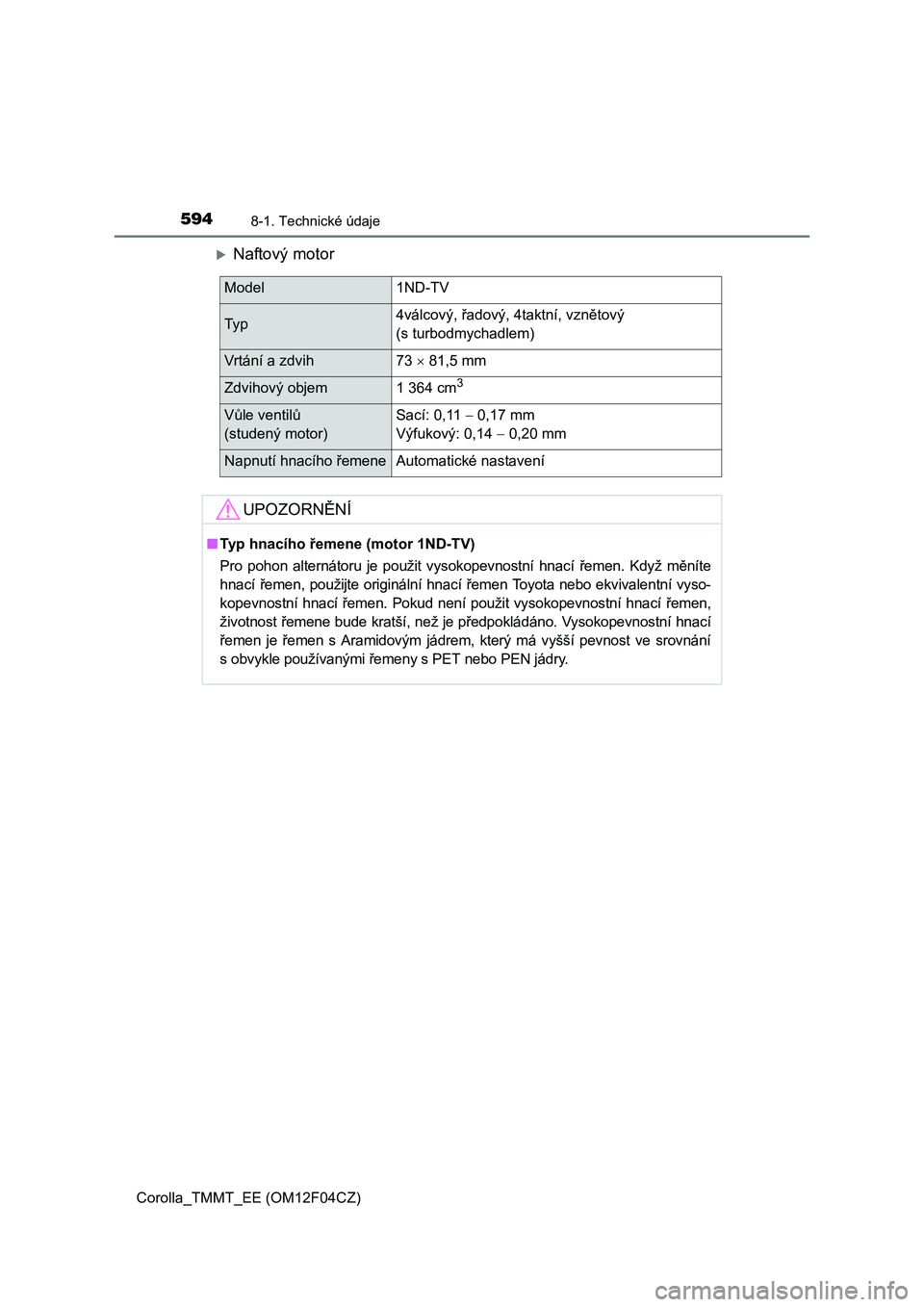

Naftový motor
Model 1ND-TV
Ty p4válcový, řadový, 4taktní, vznětový
(s turbodmychadlem)
Vrtání a zdvih 73  81,5 mm
Zdvihový objem 1 364 cm3
Vůle ventilů
(studený motor)Sací: 0,11 0,17 mm
Výfukový: 0,14  0,20 mm
Napnutí hnacího řemene Automatické nastavení
UPOZORNĚNÍ
■Typ hnacího řemene (motor 1ND-TV)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.

5958-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)
8
Technické údaje vozidla
Benzínový motor
Naftový motor
Palivo
Ty p pa l i v a
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)55 litrů
Ty p pa l i v a
Oblast EU:
Motorová nafta odpovídající Evropské normě
EN590
Mimo oblast EU:
Motorová nafta obsahující 50 mg/kg nebo méně
síry
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)55 litrů

5968-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Benzínový motor
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN

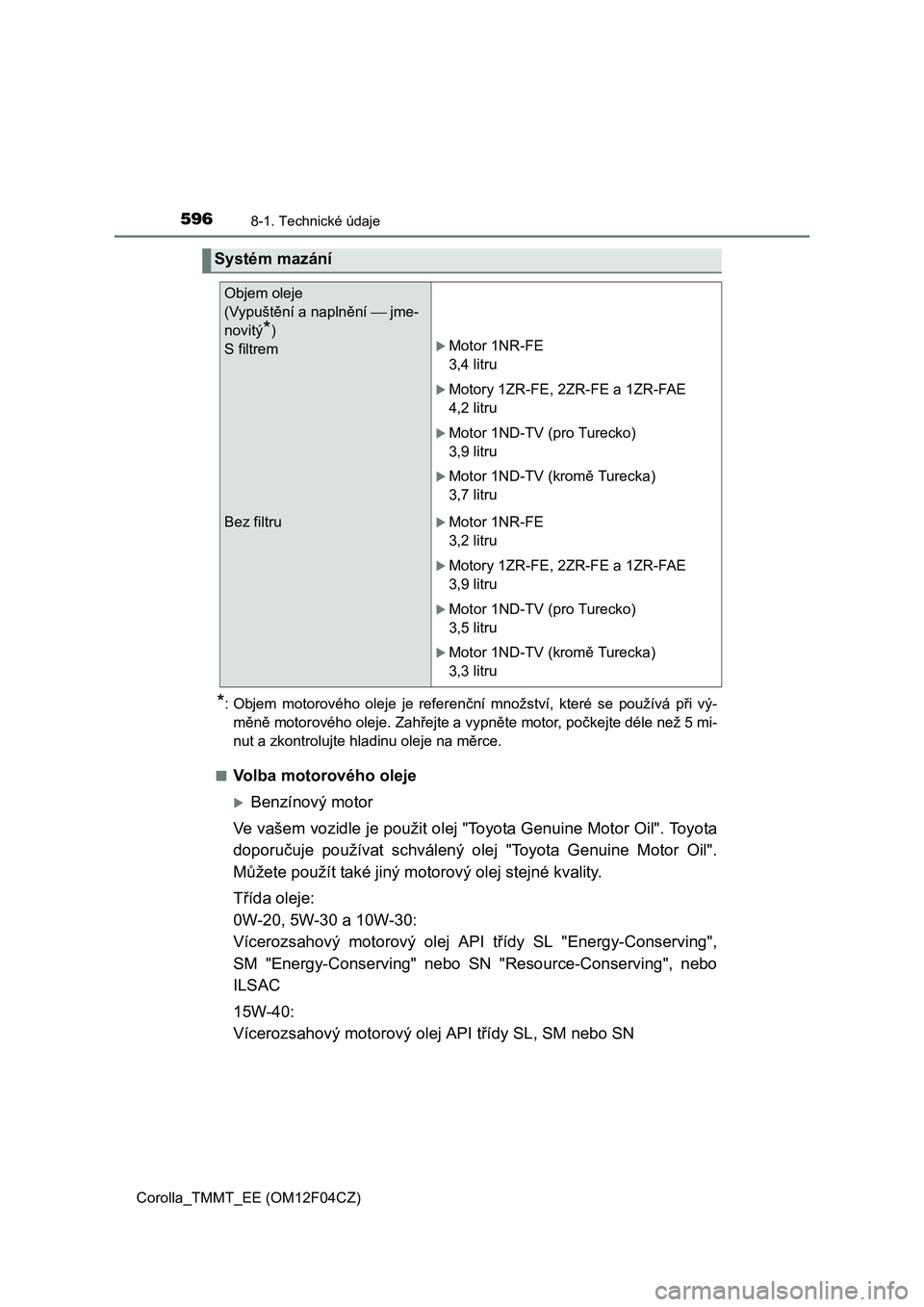

Systém mazání
Objem oleje
(Vypuštění a naplnění  jme-
novitý
*)
S filtrem
Motor 1NR-FE
3,4 litru
Motory 1ZR-FE, 2ZR-FE a 1ZR-FAE
4,2 litru
Motor 1ND-TV (pro Turecko)
3,9 litru
Motor 1ND-TV (kromě Turecka)
3,7 litru
Bez filtruMotor 1NR-FE
3,2 litru
Motory 1ZR-FE, 2ZR-FE a 1ZR-FAE
3,9 litru
Motor 1ND-TV (pro Turecko)
3,5 litru
Motor 1ND-TV (kromě Turecka)
3,3 litru

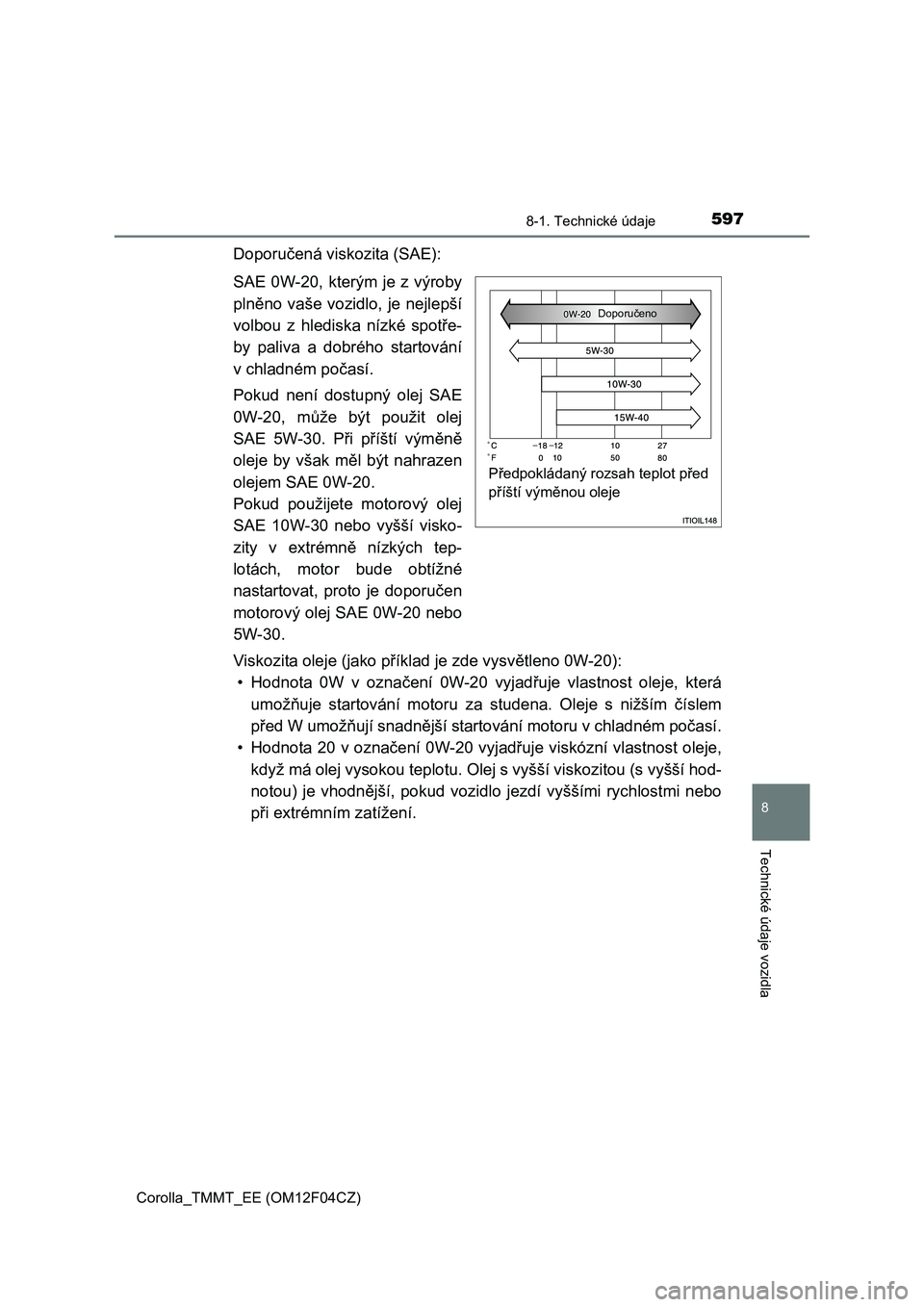

5978-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)
8
Technické údaje vozidla
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

5988-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)

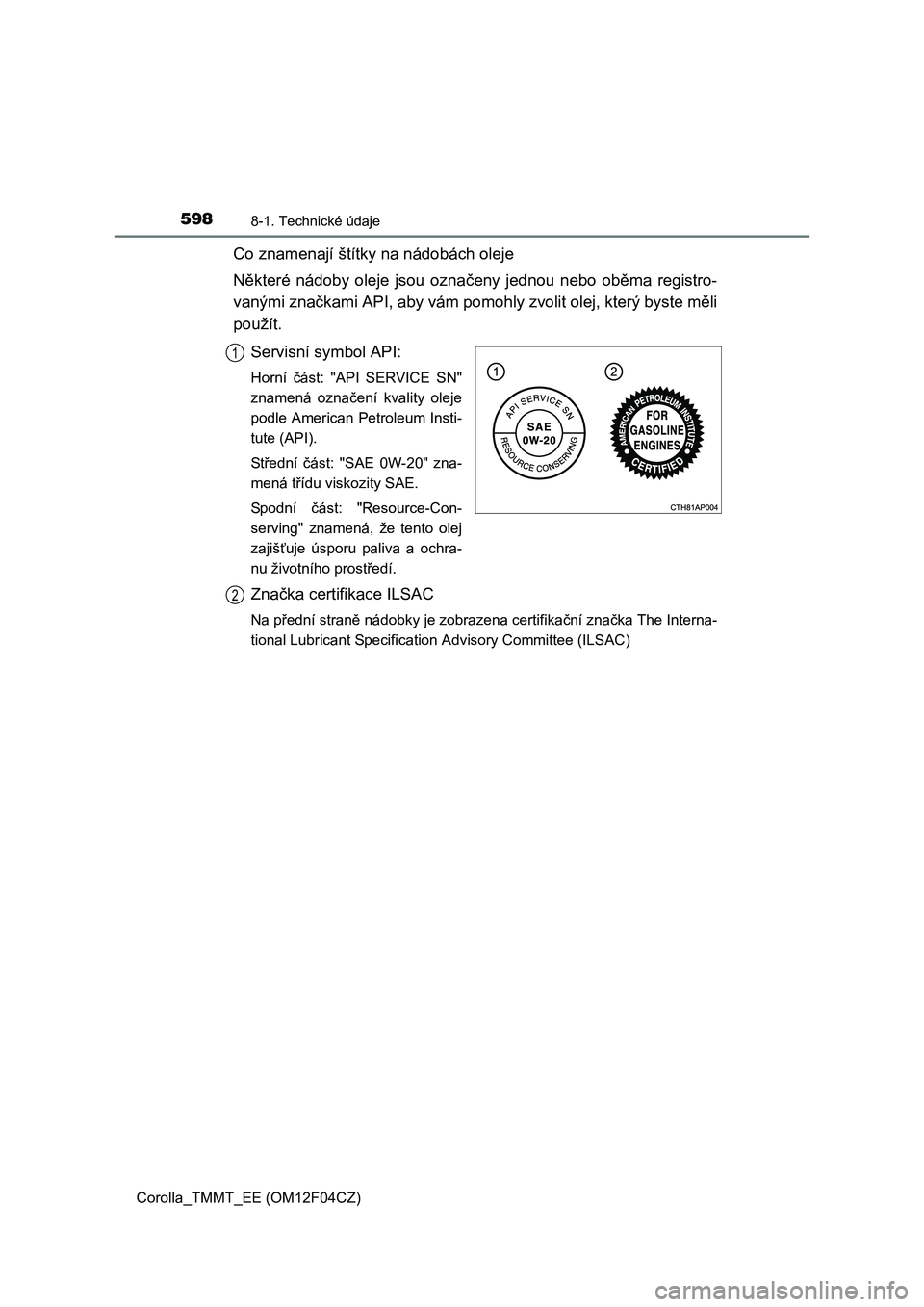

Co znamenají štítky na nádobách oleje
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API:
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

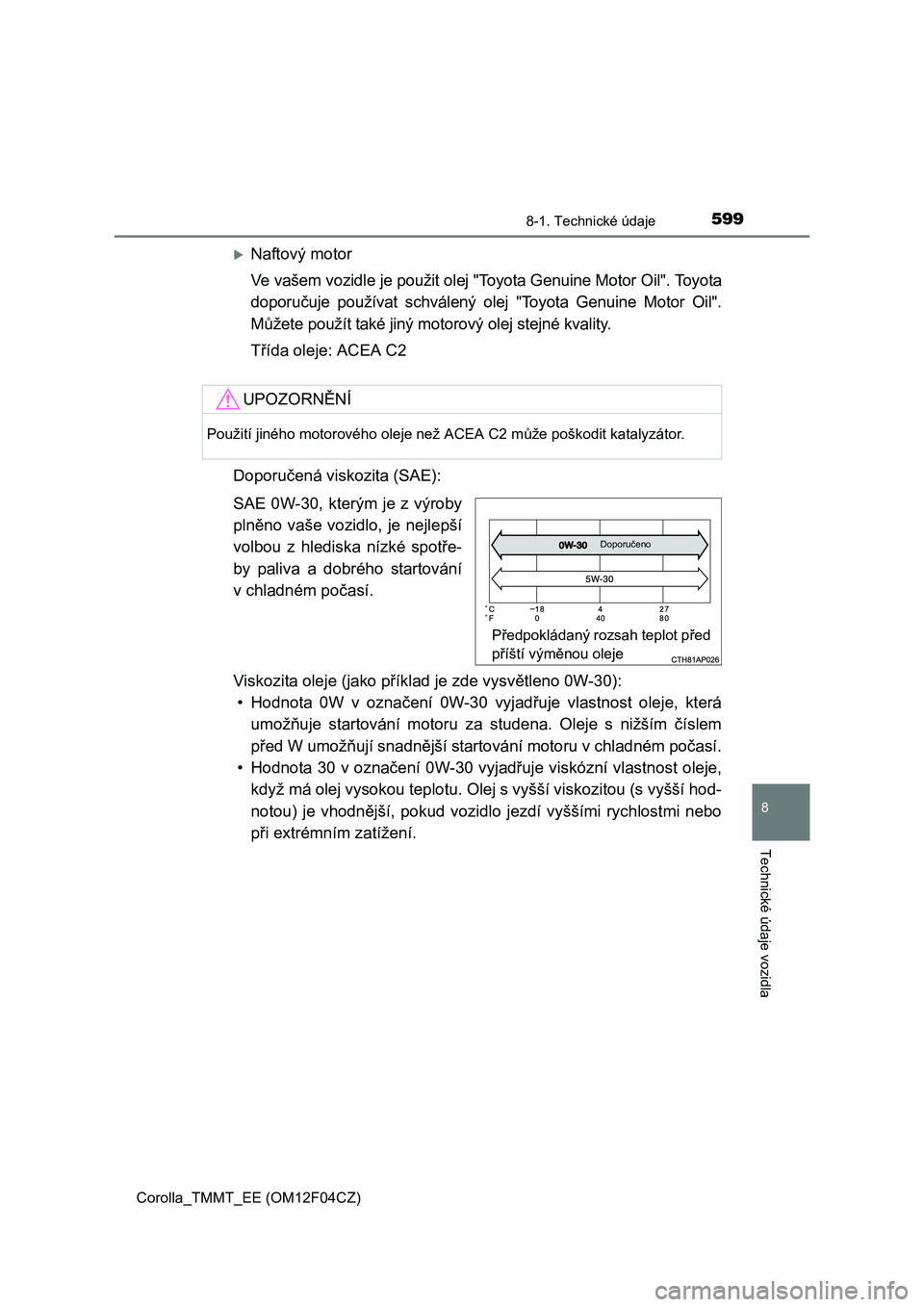

5998-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)
8
Technické údaje vozidla
Naftový motor
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

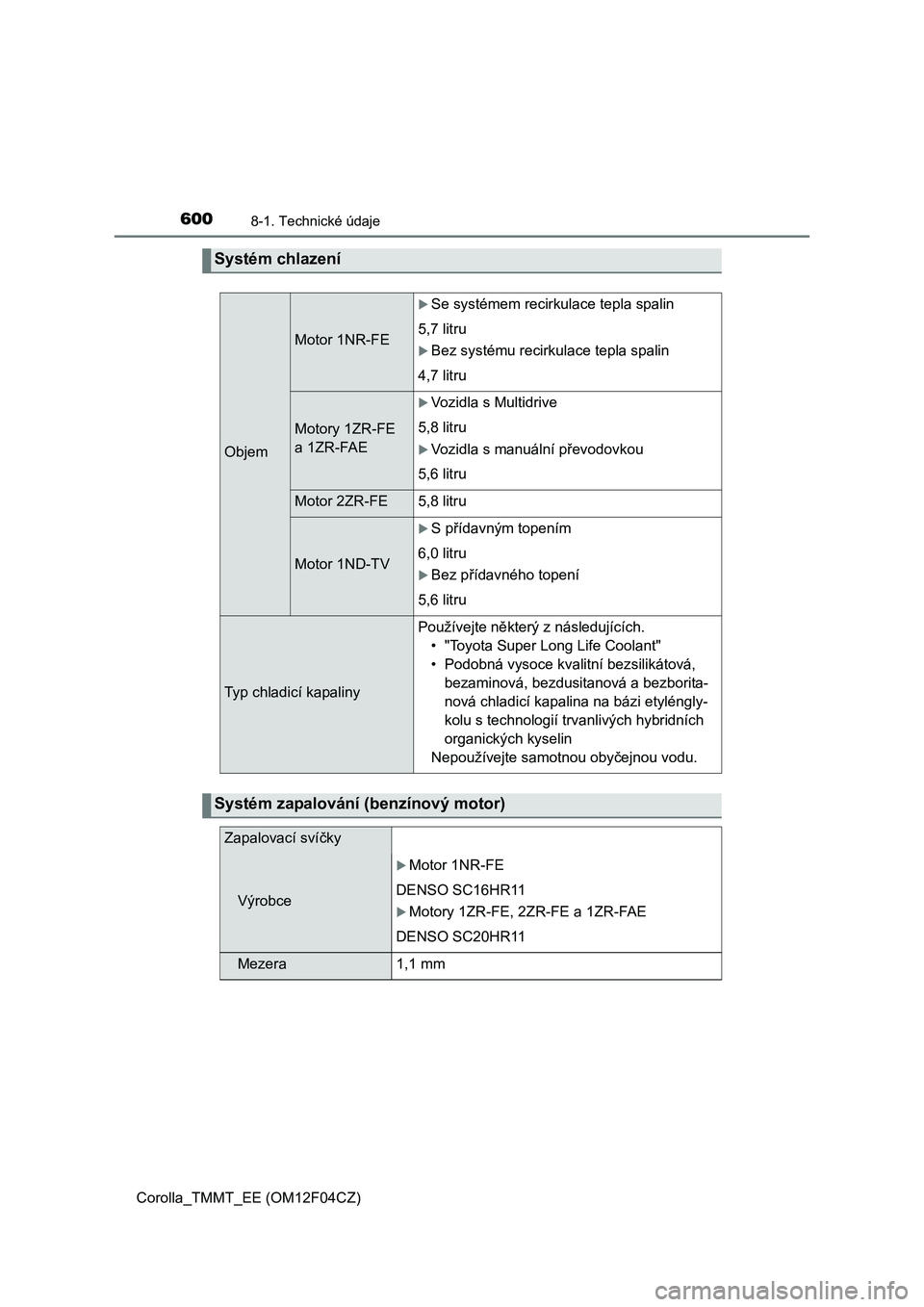

6008-1. Technické údaje
Corolla_TMMT_EE (OM12F04CZ)
Systém chlazení
Objem
Motor 1NR-FE
Se systémem recirkulace tepla spalin
5,7 litru
Bez systému recirkulace tepla spalin
4,7 litru
Motory 1ZR-FE
a 1ZR-FAE
Vozidla s Multidrive
5,8 litru
Vozidla s manuální převodovkou
5,6 litru
Motor 2ZR-FE 5,8 litru
Motor 1ND-TV
S přídavným topením
6,0 litru
Bez přídavného topení
5,6 litru
Typ chladicí kapalinyPoužívejte některý z následujících.
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezborita-
nová chladicí kapalina na bázi etyléngly-
kolu s technologií trvanlivých hybridních
organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (benzínový motor)
Zapalovací svíčky
Výrobce
Motor 1NR-FE
DENSO SC16HR11
Motory 1ZR-FE, 2ZR-FE a 1ZR-FAE
DENSO SC20HR11
Mezera1,1 mm
