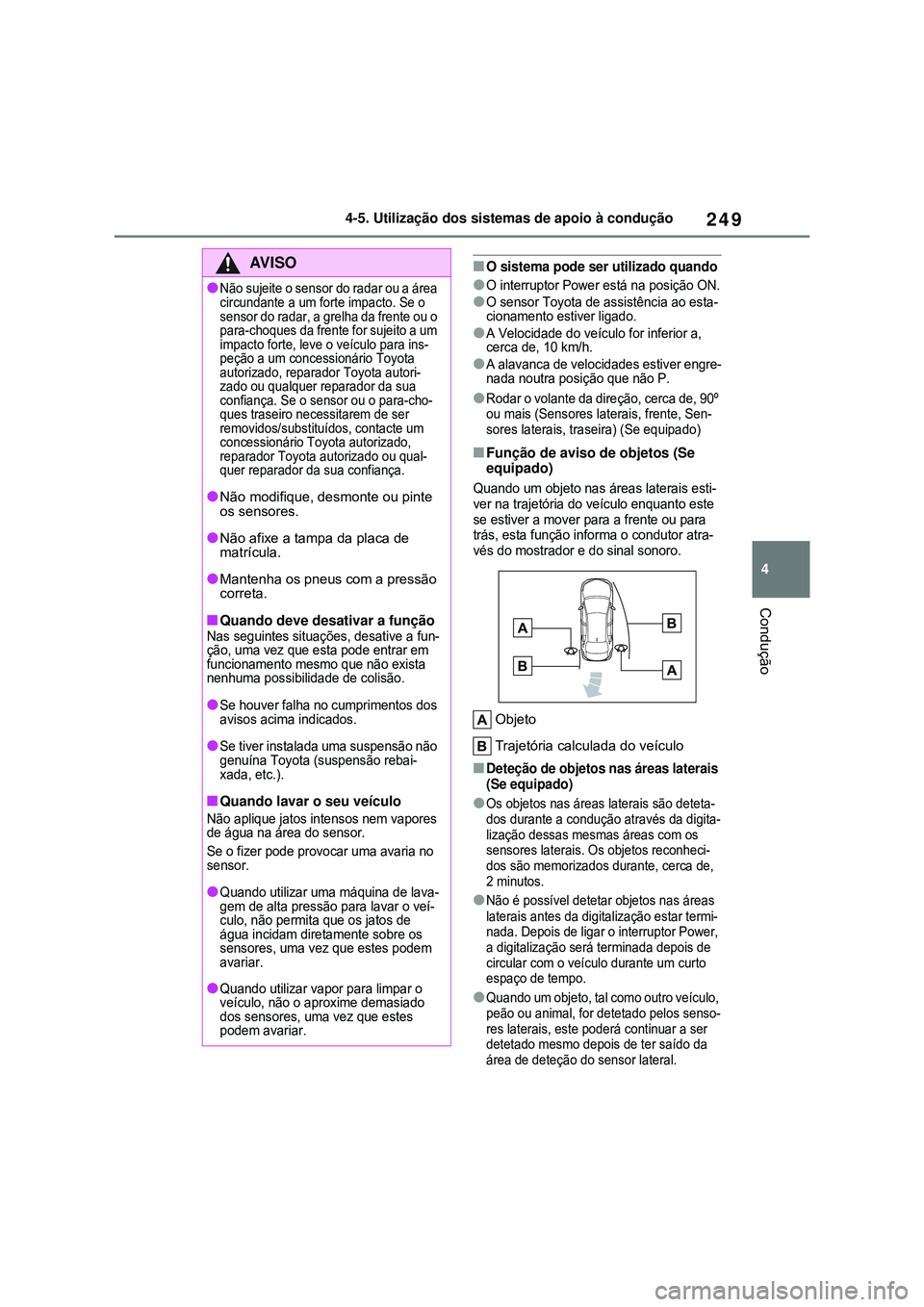

TOYOTA COROLLA 2022 Manual de utilização (in Portuguese)

249
4 4-5. Utilização dos sistemas de apoio à condução
Condução
nO sistema pode ser utilizado quando
lO interruptor Power está na posição ON.
lO sensor Toyota de assistência ao esta-
cionamento estiver ligado.
lA Velocidade do veículo for inferior a,
cerca de, 10 km/h.
lA alavanca de velocidades estiver engre-
nada noutra posição que não P.
lRodar o volante da direção, cerca de, 90º
ou mais (Sensores laterais, frente, Sen-
sores laterais, traseira) (Se equipado)
nFunção de aviso de objetos (Se
equipado)
Quando um objeto nas áreas laterais esti-
ver na trajetória do veículo enquanto este
se estiver a mover para a frente ou para
trás, esta função informa o condutor atra-
vés do mostrador e do sinal sonoro.
Objeto
Trajetória calculada do veículo
nDeteção de objetos nas áreas laterais
(Se equipado)
lOs objetos nas áreas laterais são deteta-
dos durante a condução através da digita-
lização dessas mesmas áreas com os
sensores laterais. Os objetos reconheci-
dos são memorizados durante, cerca de,
2 minutos.
lNão é possível detetar objetos nas áreas
laterais antes da digitalização estar termi-
nada. Depois de ligar o interruptor Power,
a digitalização será terminada depois de
circular com o veículo durante um curto
espaço de tempo.
lQuando um objeto, tal como outro veículo,
peão ou animal, for detetado pelos senso-
res laterais, este poderá continuar a ser
detetado mesmo depois de ter saído da
área de deteção do sensor lateral.
AV I S O
lNão sujeite o sensor do radar ou a área
circundante a um forte impacto. Se o
sensor do radar, a grelha da frente ou o
para-choques da frente for sujeito a um
impacto forte, leve o veículo para ins-
peção a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou qualquer reparador da sua
confiança. Se o sensor ou o para-cho-
ques traseiro necessitarem de ser
removidos/substituídos, contacte um
concessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
lNão modifique, desmonte ou pinte
os sensores.
lNão afixe a tampa da placa de
matrícula.
lMantenha os pneus com a pressão
correta.
nQuando deve desativar a função
Nas seguintes situações, desative a fun-
ção, uma vez que esta pode entrar em
funcionamento mesmo que não exista
nenhuma possibilidade de colisão.
lSe houver falha no cumprimentos dos
avisos acima indicados.
lSe tiver instalada uma suspensão não
genuína Toyota (suspensão rebai-
xada, etc.).
nQuando lavar o seu veículo
Não aplique jatos intensos nem vapores
de água na área do sensor.
Se o fizer pode provocar uma avaria no
sensor.
lQuando utilizar uma máquina de lava-
gem de alta pressão para lavar o veí-
culo, não permita que os jatos de
água incidam diretamente sobre os
sensores, uma vez que estes podem
avariar.
lQuando utilizar vapor para limpar o
veículo, não o aproxime demasiado
dos sensores, uma vez que estes
podem avariar.

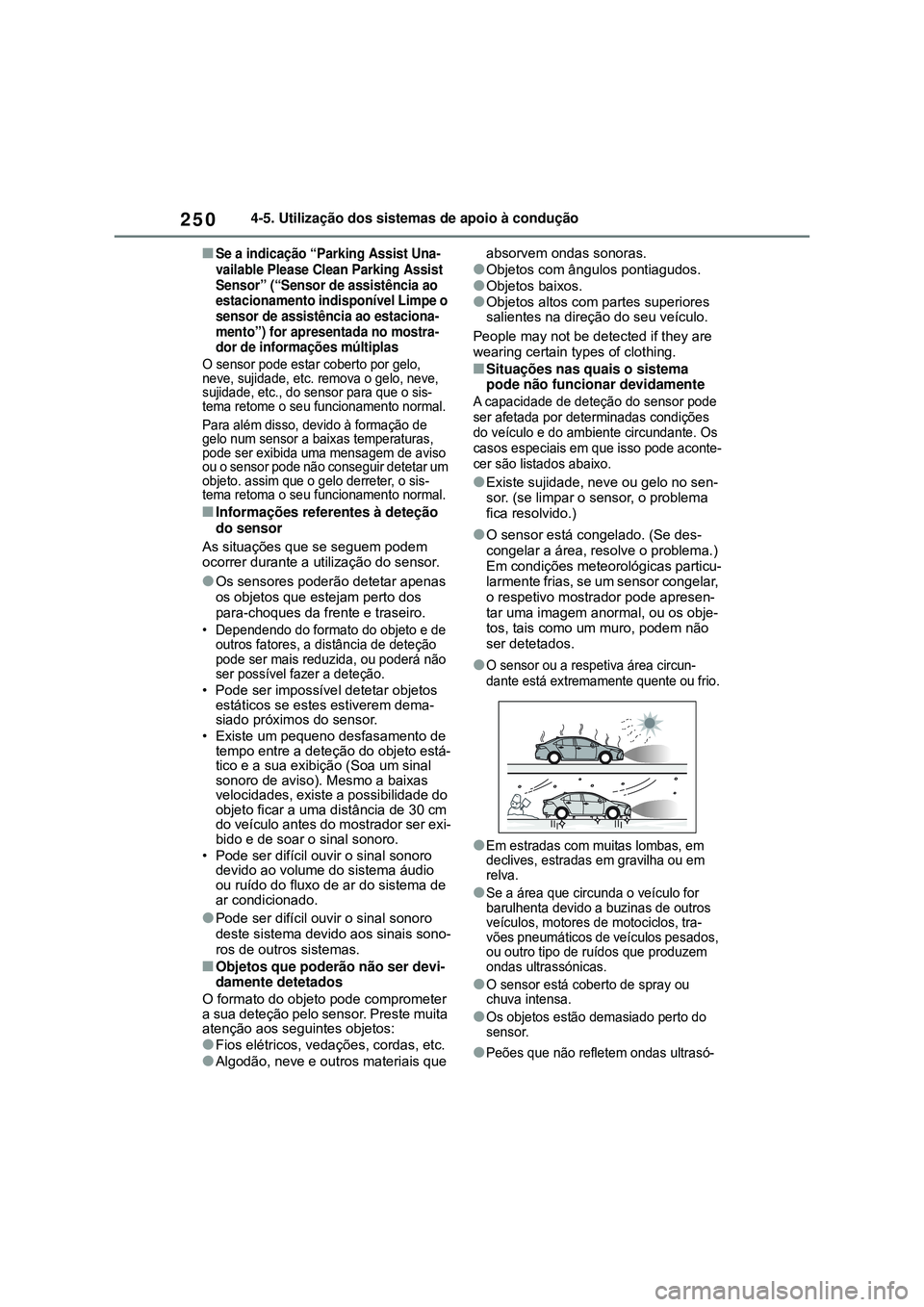

2504-5. Utilização dos sistemas de apoio à condução
nSe a indicação “Parking Assist Una-
vailable Please Clean Parking Assist
Sensor” (“Sensor de assistência ao
estacionamento indisponível Limpe o
sensor de assistência ao estaciona-
mento”) for apresentada no mostra-
dor de informações múltiplas
O sensor pode estar coberto por gelo,
neve, sujidade, etc. remova o gelo, neve,
sujidade, etc., do sensor para que o sis-
tema retome o seu funcionamento normal.
Para além disso, devido à formação de
gelo num sensor a baixas temperaturas,
pode ser exibida uma mensagem de aviso
ou o sensor pode não conseguir detetar um
objeto. assim que o gelo derreter, o sis-
tema retoma o seu funcionamento normal.
nInformações referentes à deteção
do sensor
As situações que se seguem podem
ocorrer durante a utilização do sensor.
lOs sensores poderão detetar apenas
os objetos que estejam perto dos
para-choques da frente e traseiro.
• Dependendo do formato do objeto e de
outros fatores, a distância de deteção
pode ser mais reduzida, ou poderá não
ser possível fazer a deteção.
• Pode ser impossível detetar objetos
estáticos se estes estiverem dema-
siado próximos do sensor.
• Existe um pequeno desfasamento de
tempo entre a deteção do objeto está-
tico e a sua exibição (Soa um sinal
sonoro de aviso). Mesmo a baixas
velocidades, existe a possibilidade do
objeto ficar a uma distância de 30 cm
do veículo antes do mostrador ser exi-
bido e de soar o sinal sonoro.
• Pode ser difícil ouvir o sinal sonoro
devido ao volume do sistema áudio
ou ruído do fluxo de ar do sistema de
ar condicionado.
lPode ser difícil ouvir o sinal sonoro
deste sistema devido aos sinais sono-
ros de outros sistemas.
nObjetos que poderão não ser devi-
damente detetados
O formato do objeto pode comprometer
a sua deteção pelo sensor. Preste muita
atenção aos seguintes objetos:
lFios elétricos, vedações, cordas, etc.
lAlgodão, neve e outros materiais que absorvem ondas sonoras.
lObjetos com ângulos pontiagudos.
lObjetos baixos.
lObjetos altos com partes superiores
salientes na direção do seu veículo.
People may not be detected if they are
wearing certain types of clothing.
nSituações nas quais o sistema
pode não funcionar devidamente
A capacidade de deteção do sensor pode
ser afetada por determinadas condições
do veículo e do ambiente circundante. Os
casos especiais em que isso pode aconte-
cer são listados abaixo.
lExiste sujidade, neve ou gelo no sen-
sor. (se limpar o sensor, o problema
fica resolvido.)
lO sensor está congelado. (Se des-
congelar a área, resolve o problema.)
Em condições meteorológicas particu-
larmente frias, se um sensor congelar,
o respetivo mostrador pode apresen-
tar uma imagem anormal, ou os obje-
tos, tais como um muro, podem não
ser detetados.
lO sensor ou a respetiva área circun-
dante está extremamente quente ou frio
.
lEm estradas com muitas lombas, em
declives, estradas em gravilha ou em
relva.
lSe a área que circunda o veículo for
barulhenta devido a buzinas de outros
veículos, motores de motociclos, tra-
vões pneumáticos de veículos pesados,
ou outro tipo de ruídos que produzem
ondas ultrassónicas.
lO sensor está coberto de spray ou
chuva intensa.
lOs objetos estão demasiado perto do
sensor.
lPeões que não refletem ondas ultrasó-

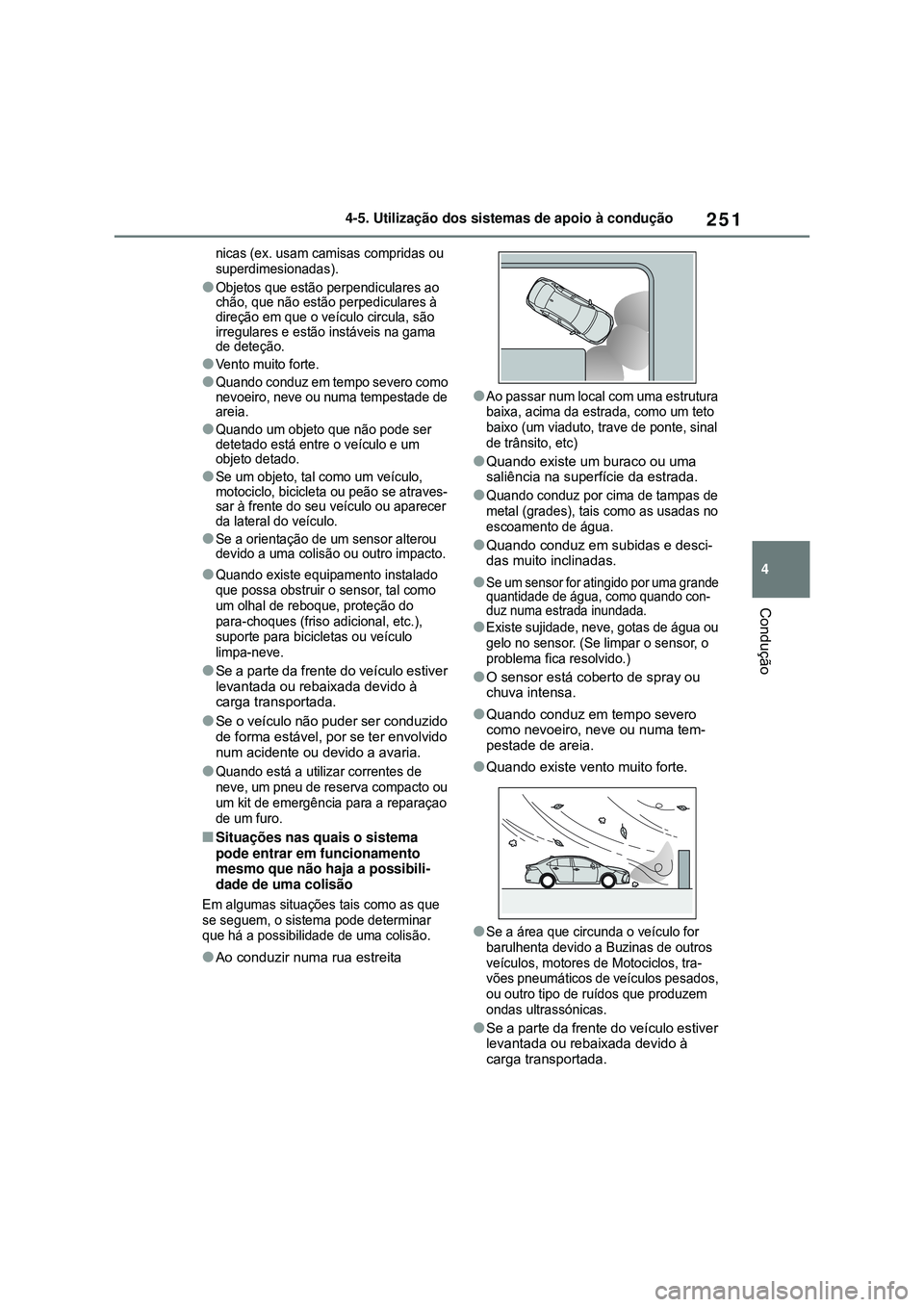

251
4 4-5. Utilização dos sistemas de apoio à condução
Condução
nicas (ex. usam camisas compridas ou
superdimesionadas)
.
lObjetos que estão perpendiculares ao
chão, que não estão perpediculares à
direção em que o veículo circula, são
irregulares e estão instáveis na gama
de deteção.
lVento muito forte.
lQuando conduz em tempo severo como
nevoeiro, neve ou numa tempestade de
areia.
lQuando um objeto que não pode ser
detetado está entre o veículo e um
objeto detado.
lSe um objeto, tal como um veículo,
motociclo, bicicleta ou peão se atraves-
sar à frente do seu veículo ou aparecer
da lateral do veículo.
lSe a orientação de um sensor alterou
devido a uma colisão ou outro impacto.
lQuando existe equipamento instalado
que possa obstruir o sensor, tal como
um olhal de reboque, proteção do
para-choques (friso adicional, etc.),
suporte para bicicletas ou veículo
limpa-neve.
lSe a parte da frente do veículo estiver
levantada ou rebaixada devido à
carga transportada.
lSe o veículo não puder ser conduzido
de forma estável, por se ter envolvido
num acidente ou devido a avaria.
lQuando está a utilizar correntes de
neve, um pneu de reserva compacto ou
um kit de emergência para a reparaçao
de um furo.
nSituações nas quais o sistema
pode entrar em funcionamento
mesmo que não haja a possibili-
dade de uma colisão
Em algumas situações tais como as que
se seguem, o sistema pode determinar
que há a possibilidade de uma colisão
.
lAo conduzir numa rua estreita
lAo passar num local com uma estrutura
baixa, acima da estrada, como um teto
baixo (um viaduto, trave de ponte, sinal
de trânsito, etc)
lQuando existe um buraco ou uma
saliência na superfície da estrada.
lQuando conduz por cima de tampas de
metal (grades), tais como as usadas no
escoamento de água.
lQuando conduz em subidas e desci-
das muito inclinadas.
lSe um sensor for atingido por uma grande
quantidade de água, como quando con-
duz numa estrada inundada.
lExiste sujidade, neve, gotas de água ou
gelo no sensor. (Se limpar o sensor, o
problema fica resolvido.)
lO sensor está coberto de spray ou
chuva intensa.
lQuando conduz em tempo severo
como nevoeiro, neve ou numa tem-
pestade de areia.
lQuando existe vento muito forte.
lSe a área que circunda o veículo for
barulhenta devido a Buzinas de outros
veículos, motores de Motociclos, tra-
vões pneumáticos de veículos pesados,
ou outro tipo de ruídos que produzem
ondas ultrassónicas.
lSe a parte da frente do veículo estiver
levantada ou rebaixada devido à
carga transportada.

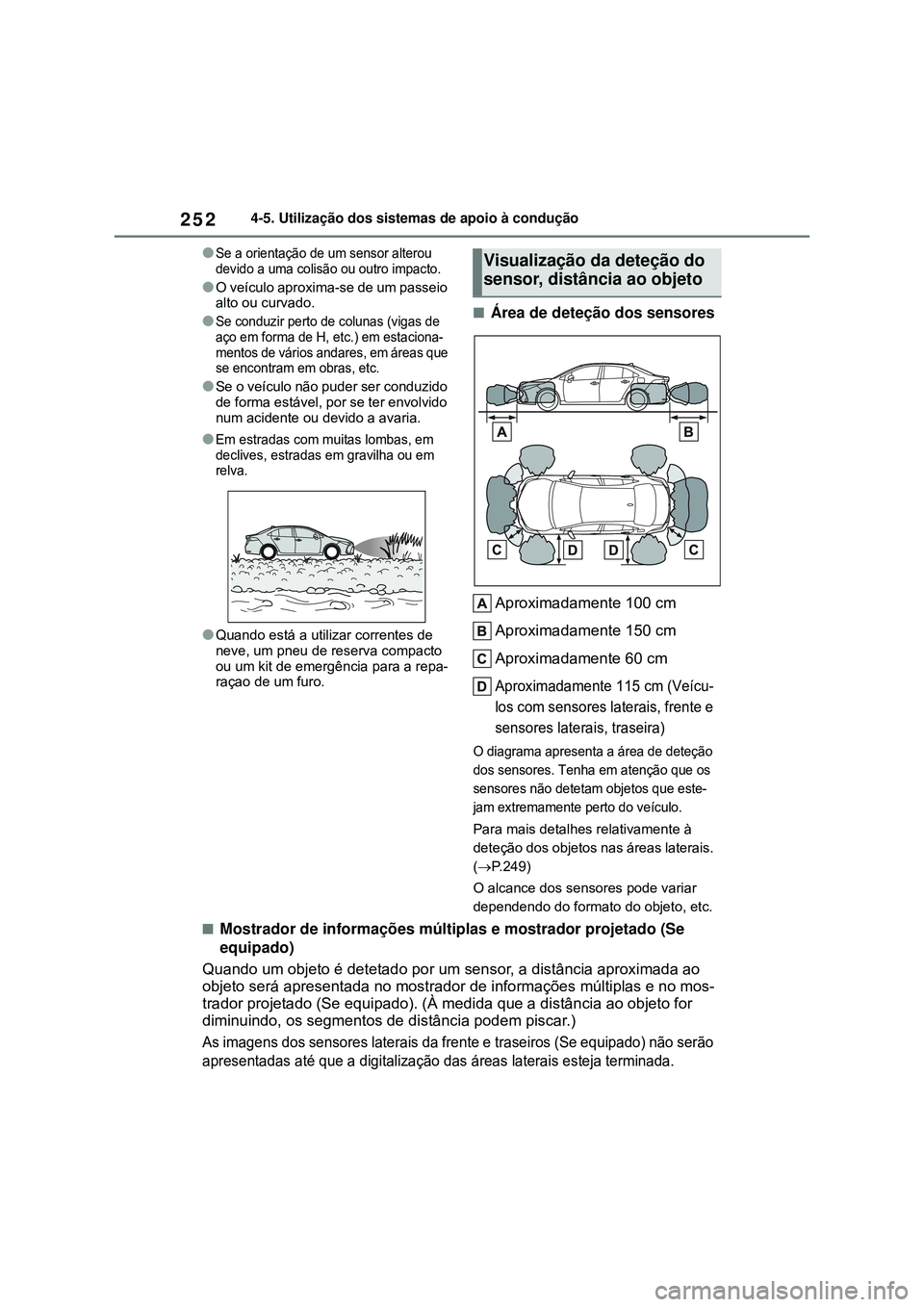

2524-5. Utilização dos sistemas de apoio à condução
lSe a orientação de um sensor alterou
devido a uma colisão ou outro impacto.
lO veículo aproxima-se de um passeio
alto ou curvado.
lSe conduzir perto de colunas (vigas de
aço em forma de H, etc.) em estaciona-
mentos de vários andares, em áreas que
se encontram em obras, etc.
lSe o veículo não puder ser conduzido
de forma estável, por se ter envolvido
num acidente ou devido a avaria.
lEm estradas com muitas lombas, em
declives, estradas em gravilha ou em
relva.
lQuando está a utilizar correntes de
neve, um pneu de reserva compacto
ou um kit de emergência para a repa-
raçao de um furo.
nÁrea de deteção dos sensores
Aproximadamente 100 cm
Aproximadamente 150 cm
Aproximadamente 60 cm
Aproximadamente 115 cm (Veícu-
los com sensores laterais, frente e
sensores laterais, traseira)
O diagrama apresenta a área de deteção
dos sensores. Tenha em atenção que os
sensores não detetam objetos que este-
jam extremamente perto do veículo.
Para mais detalhes relativamente à
deteção dos objetos nas áreas laterais.
(P.249)
O alcance dos sensores pode variar
dependendo do formato do objeto, etc.
nMostrador de informações múltiplas e mostrador projetado (Se
equipado)
Quando um objeto é detetado por um sensor, a distância aproximada ao
objeto será apresentada no mostrador de informações múltiplas e no mos-
trador projetado (Se equipado). (À medida que a distância ao objeto for
diminuindo, os segmentos de distância podem piscar.)
As imagens dos sensores laterais da frente e traseiros (Se equipado) não serão
apresentadas até que a digitalização das áreas laterais esteja terminada.
Visualização da deteção do
sensor, distância ao objeto

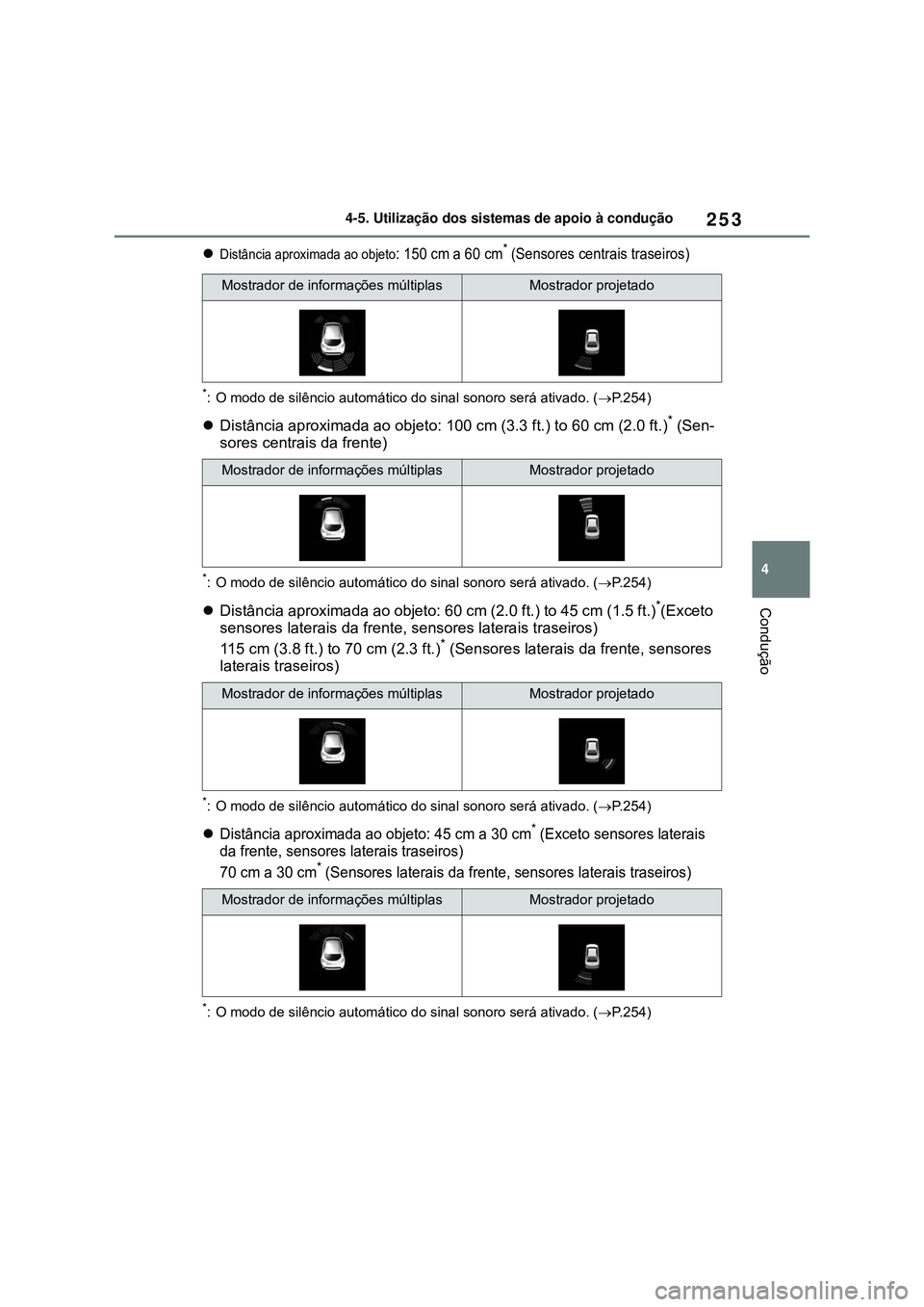

253
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Distância aproximada ao objeto: 150 cm a 60 cm* (Sensores centrais traseiros)
*: O modo de silêncio automático do sinal sonoro será ativado. (P.254)
Distância aproximada ao objeto: 100 cm (3.3 ft.) to 60 cm (2.0 ft.)* (Sen-
sores centrais da frente)
*: O modo de silêncio automático do sinal sonoro será ativado. (P.254)
Distância aproximada ao objeto: 60 cm (2.0 ft.) to 45 cm (1.5 ft.)*(Exceto
sensores laterais da frente, sensores laterais traseiros)
115 cm (3.8 ft.) to 70 cm (2.3 ft.)
* (Sensores laterais da frente, sensores
laterais traseiros)
*: O modo de silêncio automático do sinal sonoro será ativado. (P.254)
Distância aproximada ao objeto: 45 cm a 30 cm* (Exceto sensores laterais
da frente, sensores laterais traseiros)
70 cm a 30 cm
* (Sensores laterais da frente, sensores laterais traseiros)
*: O modo de silêncio automático do sinal sonoro será ativado. (P.254)
Mostrador de informações múltiplasMostrador projetado
Mostrador de informações múltiplasMostrador projetado
Mostrador de informações múltiplasMostrador projetado
Mostrador de informações múltiplasMostrador projetado

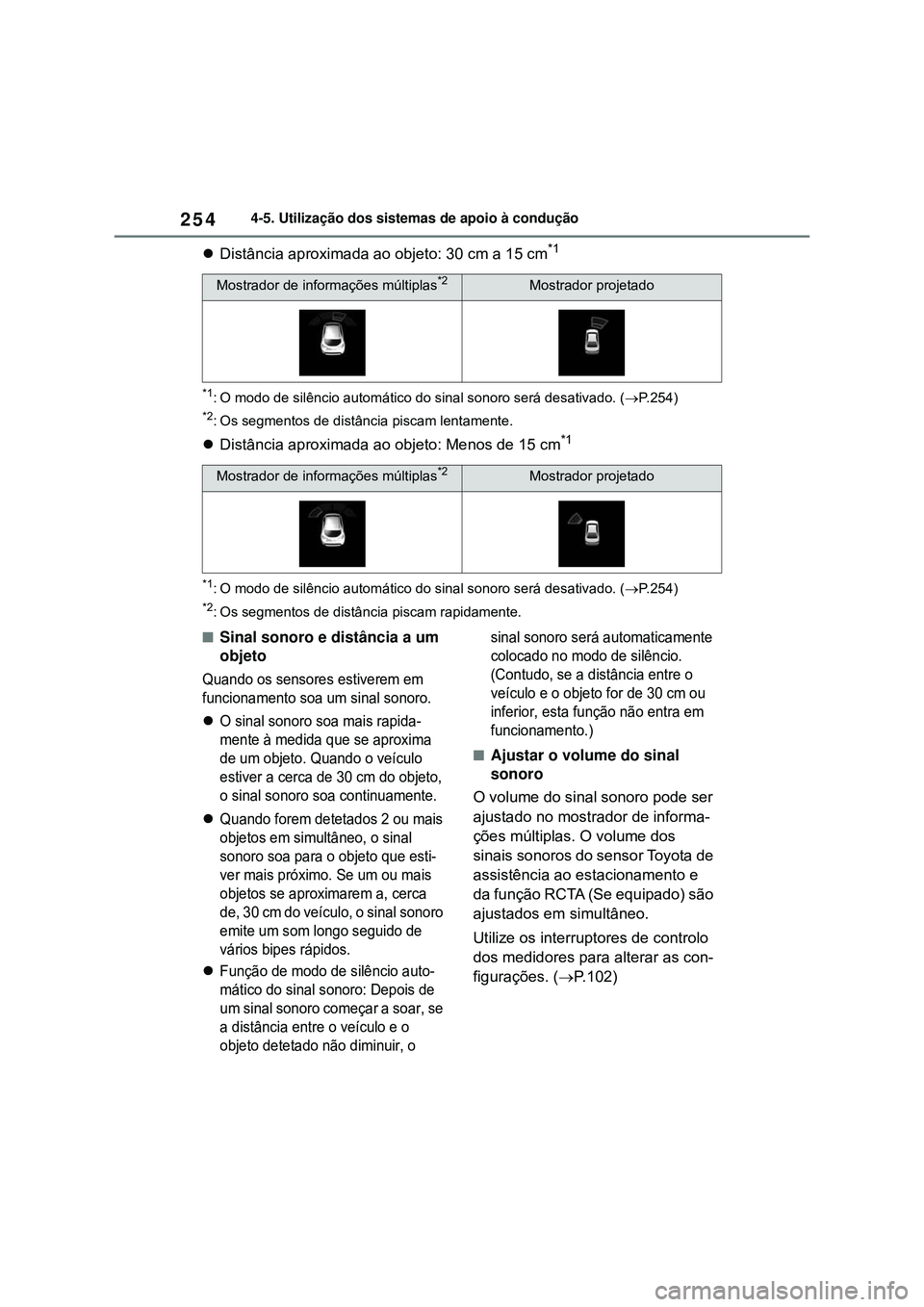

2544-5. Utilização dos sistemas de apoio à condução
Distância aproximada ao objeto: 30 cm a 15 cm*1
*1: O modo de silêncio automático do sinal sonoro será desativado. (P.254)
*2: Os segmentos de distância piscam lentamente.
Distância aproximada ao objeto: Menos de 15 cm*1
*1: O modo de silêncio automático do sinal sonoro será desativado. (P.254)
*2: Os segmentos de distância piscam rapidamente.
nSinal sonoro e distância a um
objeto
Quando os sensores estiverem em
funcionamento soa um sinal sonoro.
O sinal sonoro soa mais rapida-
mente à medida que se aproxima
de um objeto. Quando o veículo
estiver a cerca de 30 cm do objeto,
o sinal sonoro soa continuamente.
Quando forem detetados 2 ou mais
objetos em simultâneo, o sinal
sonoro soa para o objeto que esti-
ver mais próximo. Se um ou mais
objetos se aproximarem a, cerca
de, 30 cm do veículo, o sinal sonoro
emite um som longo seguido de
vários bipes rápidos.
Função de modo de silêncio auto-
mático do sinal sonoro: Depois de
um sinal sonoro começar a soar, se
a distância entre o veículo e o
objeto detetado não diminuir, o sinal sonoro será automaticamente
colocado no modo de silêncio.
(Contudo, se a distância entre o
veículo e o objeto for de 30 cm ou
inferior, esta função não entra em
funcionamento.)
nAjustar o volume do sinal
sonoro
O volume do sinal sonoro pode ser
ajustado no mostrador de informa-
ções múltiplas. O volume dos
sinais sonoros do sensor Toyota de
assistência ao estacionamento e
da função RCTA (Se equipado) são
ajustados em simultâneo.
Utilize os interruptores de controlo
dos medidores para alterar as con-
figurações. (P.102)
Mostrador de informações múltiplas*2Mostrador projetado
Mostrador de informações múltiplas*2Mostrador projetado

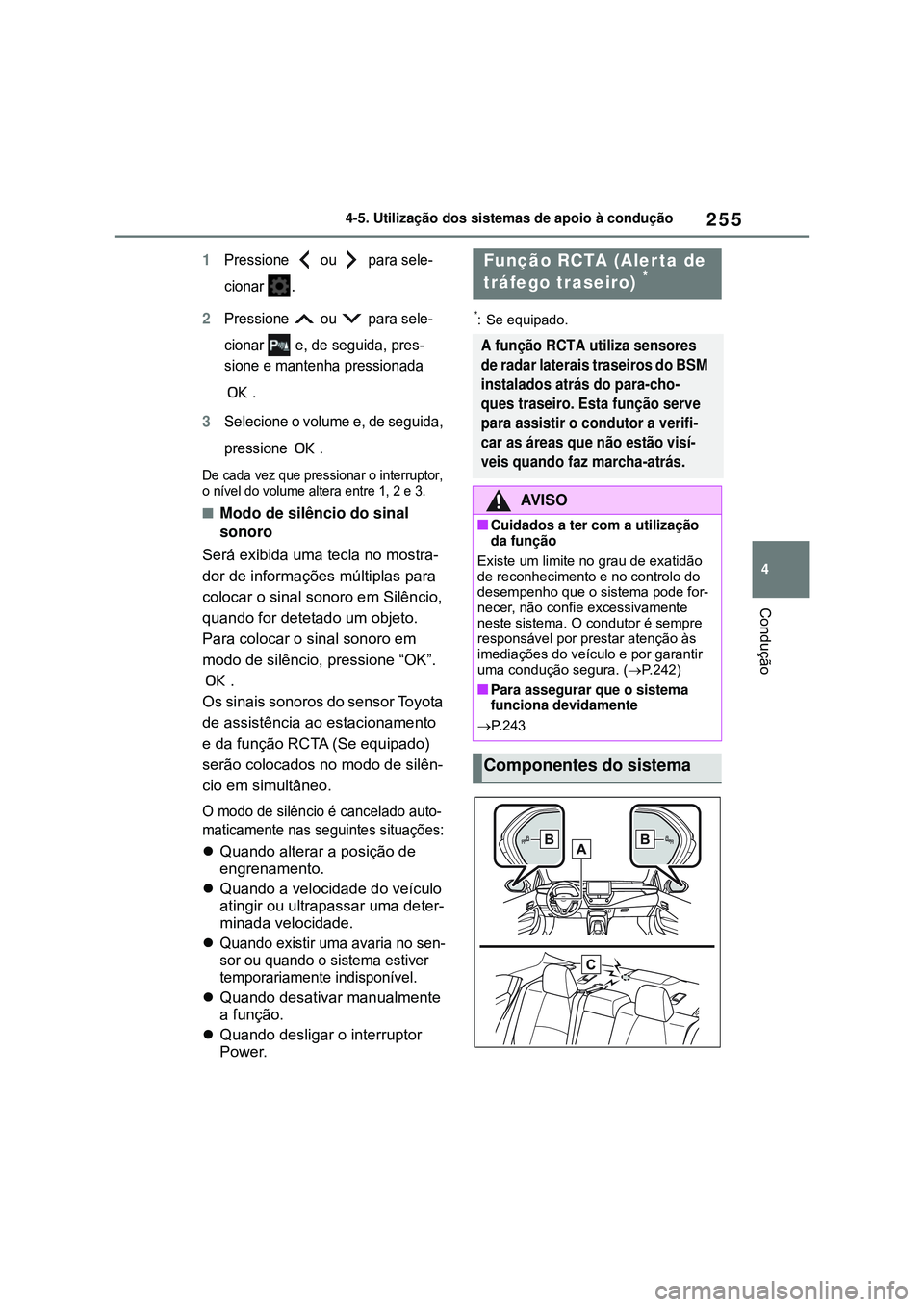

255
4 4-5. Utilização dos sistemas de apoio à condução
Condução
1Pressione ou para sele-
cionar .
2Pressione ou para sele-
cionar e, de seguida, pres-
sione e mantenha pressionada
.
3Selecione o volume e, de seguida,
pressione .
De cada vez que pressionar o interruptor,
o nível do volume altera entre 1, 2 e 3.
nModo de silêncio do sinal
sonoro
Será exibida uma tecla no mostra-
dor de informações múltiplas para
colocar o sinal sonoro em Silêncio,
quando for detetado um objeto.
Para colocar o sinal sonoro em
modo de silêncio, pressione “OK”.
.
Os sinais sonoros do sensor Toyota
de assistência ao estacionamento
e da função RCTA (Se equipado)
serão colocados no modo de silên-
cio em simultâneo.
O modo de silêncio é cancelado auto-
maticamente nas seguintes situações:
Quando alterar a posição de
engrenamento.
Quando a velocidade do veículo
atingir ou ultrapassar uma deter-
minada velocidade.

Quando existir uma avaria no sen-
sor ou quando o sistema estiver
temporariamente indisponível.
Quando desativar manualmente
a função.
Quando desligar o interruptor
Power.
*: Se equipado.
Função RCTA (Aler ta de
tráfego traseiro) *
A função RCTA utiliza sensores
de radar laterais traseiros do BSM
instalados atrás do para-cho-
ques traseiro. Esta função serve
para assistir o condutor a verifi-
car as áreas que não estão visí-
veis quando faz marcha-atrás.
AV I S O
nCuidados a ter com a utilização
da função
Existe um limite no grau de exatidão
de reconhecimento e no controlo do
desempenho que o sistema pode for-
necer, não confie excessivamente
neste sistema. O condutor é sempre
responsável por prestar atenção às
imediações do veículo e por garantir
uma condução segura. (P.242)
nPara assegurar que o sistema
funciona devidamente
P. 2 4 3
Componentes do sistema

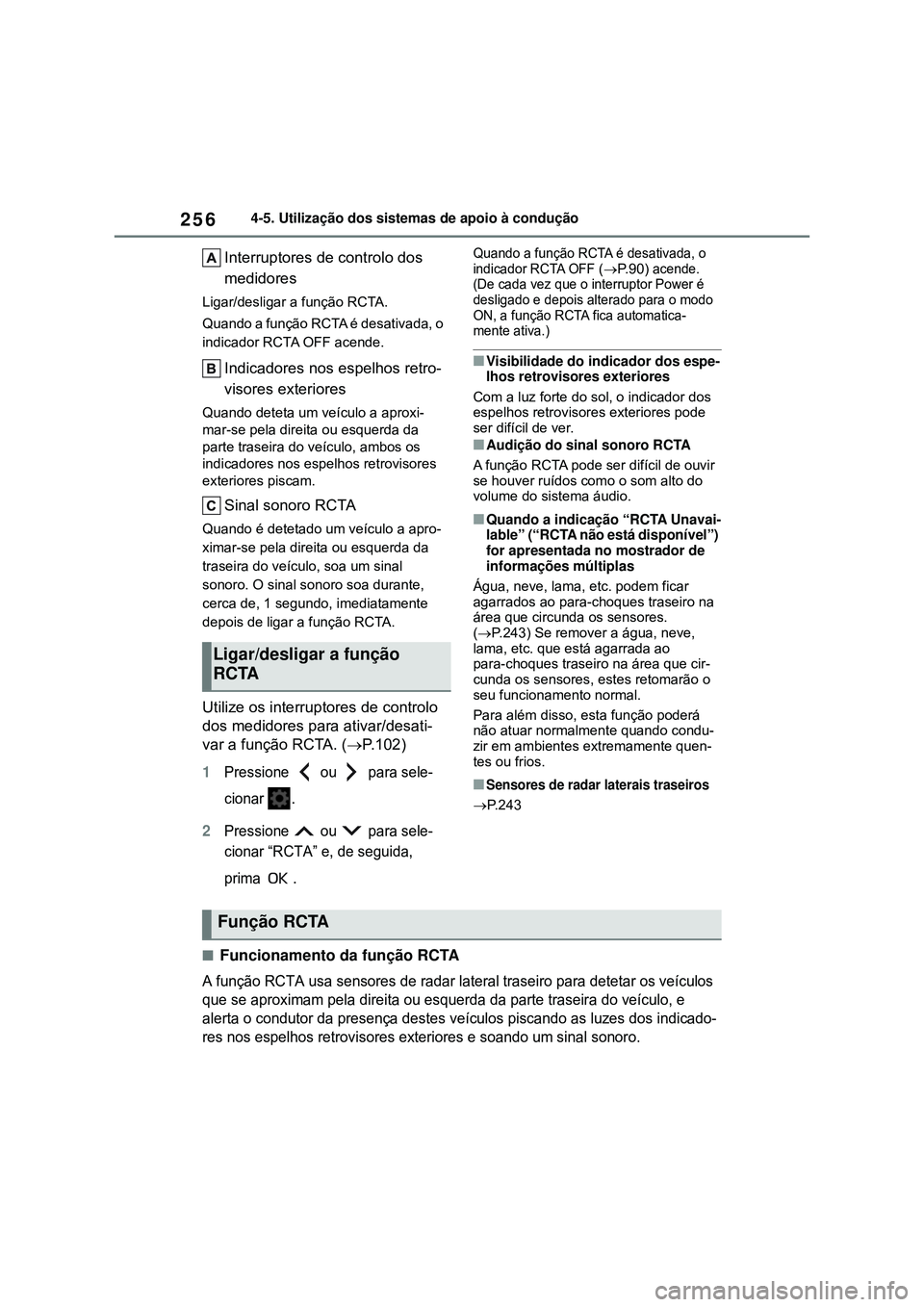

2564-5. Utilização dos sistemas de apoio à condução
Interruptores de controlo dos
medidores
Ligar/desligar a função RCTA.
Quando a função RCTA é desativada, o
indicador RCTA OFF acende.
Indicadores nos espelhos retro-
visores exteriores
Quando deteta um veículo a aproxi-
mar-se pela direita ou esquerda da
parte traseira do veículo, ambos os
indicadores nos espelhos retrovisores
exteriores piscam.
Sinal sonoro RCTA
Quando é detetado um veículo a apro-
ximar-se pela direita ou esquerda da
traseira do veículo, soa um sinal
sonoro. O sinal sonoro soa durante,
cerca de, 1 segundo, imediatamente
depois de ligar a função RCTA.
Utilize os interruptores de controlo
dos medidores para ativar/desati-
var a função RCTA. (P.102)
1Pressione ou para sele-
cionar .
2Pressione ou para sele-
cionar “RCTA” e, de seguida,
prima .
Quando a função RCTA é desativada, o
indicador RCTA OFF
(P. 9 0 ) acende.
(De cada vez que o interruptor Power é
desligado e depois alterado para o modo
ON, a função RCTA fica automatica-
mente ativa.)
nVisibilidade do indicador dos espe-
lhos retrovisores exteriores
Com a luz forte do sol, o indicador dos
espelhos retrovisores exteriores pode
ser difícil de ver.
nAudição do sinal sonoro RCTA
A função RCTA pode ser difícil de ouvir
se houver ruídos como o som alto do
volume do sistema áudio.
nQuando a indicação “RCTA Unavai-
lable” (“RCTA não está disponível”)
for apresentada no mostrador de
informações múltiplas
Água, neve, lama, etc. podem ficar
agarrados ao para-choques traseiro na
área que circunda os sensores.
(P.243) Se remover a água, neve,
lama, etc. que está agarrada ao
para-choques traseiro na área que cir-
cunda os sensores, estes retomarão o
seu funcionamento normal.
Para além disso, esta função poderá
não atuar normalmente quando condu-
zir em ambientes extremamente quen-
tes ou frios.
nSensores de radar laterais traseiros
P. 2 4 3
nFuncionamento da função RCTA
A função RCTA usa sensores de radar lateral traseiro para detetar os veículos
que se aproximam pela direita ou esquerda da parte traseira do veículo, e
alerta o condutor da presença destes veículos piscando as luzes dos indicado-
res nos espelhos retrovisores exteriores e soando um sinal sonoro.
Ligar/desligar a função
RCTA
Função RCTA

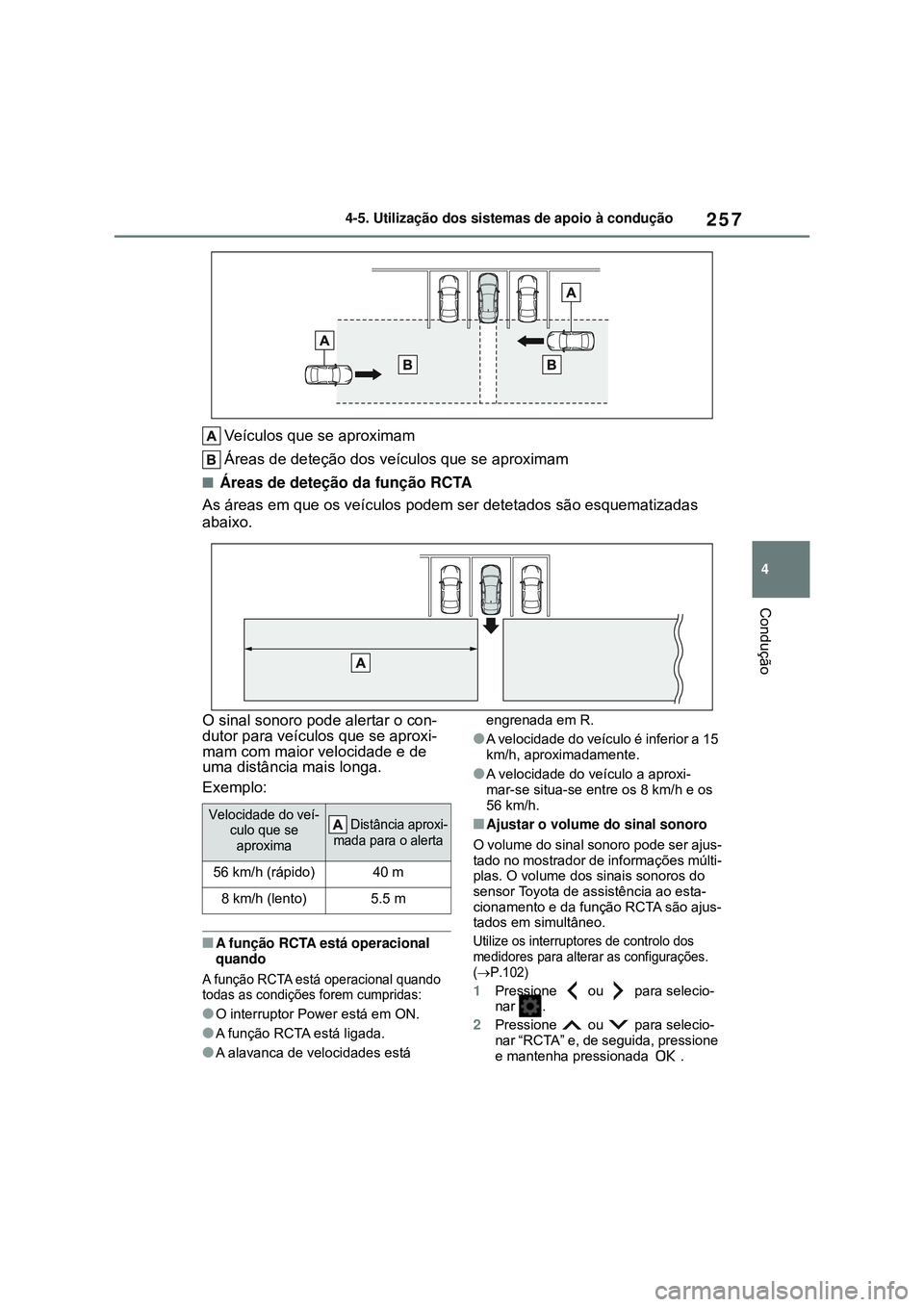

257
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Veículos que se aproximam
Áreas de deteção dos veículos que se aproximam
nÁreas de deteção da função RCTA
As áreas em que os veículos podem ser detetados são esquematizadas
abaixo.
O sinal sonoro pode alertar o con-
dutor para veículos que se aproxi-
mam com maior velocidade e de
uma distância mais longa.
Exemplo:
nA função RCTA está operacional
quando
A função RCTA está operacional quando
todas as condições forem cumpridas:
lO interruptor Power está em ON.
lA função RCTA está ligada.
lA alavanca de velocidades está engrenada em R.
lA velocidade do veículo é inferior a 15
km/h, aproximadamente.
lA velocidade do veículo a aproxi-
mar-se situa-se entre os 8 km/h e os
56 km/h.
nAjustar o volume do sinal sonoro
O volume do sinal sonoro pode ser ajus-
tado no mostrador de informações múlti-
plas. O volume dos sinais sonoros do
sensor Toyota de assistência ao esta-
cionamento e da função RCTA são ajus-
tados em simultâneo.
Utilize os interruptores de controlo dos
medidores para alterar as configurações.
(
P.102)
1Pressione ou para selecio-
nar .
2Pressione ou para selecio-
nar “RCTA” e, de seguida, pressione
e mantenha pressionada .
Velocidade do veí-
culo que se
aproxima Distância aproxi-
mada para o alerta
56 km/h (rápido)40 m
8 km/h (lento)5.5 m

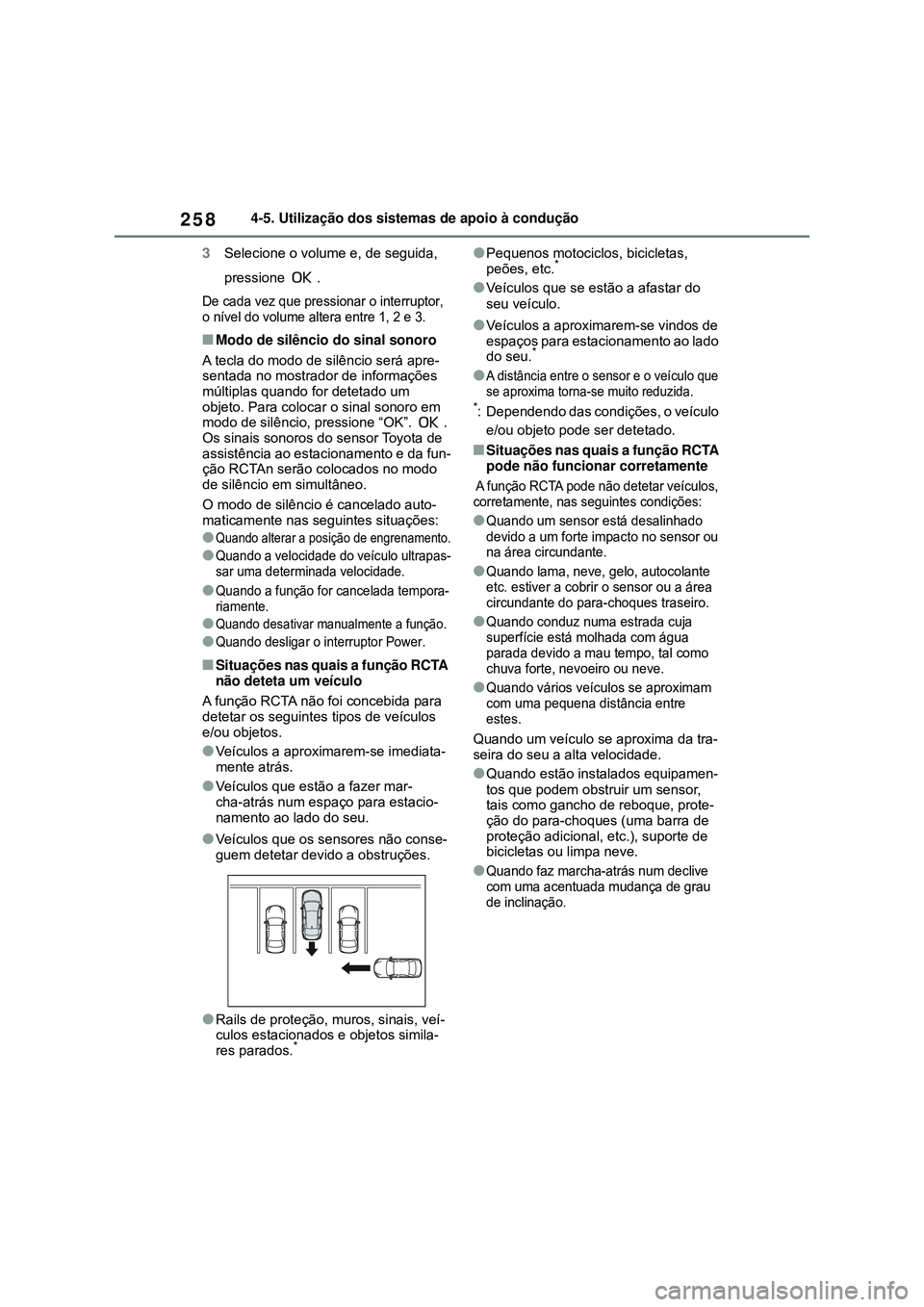

2584-5. Utilização dos sistemas de apoio à condução
3Selecione o volume e, de seguida,
pressione .
De cada vez que pressionar o interruptor,
o nível do volume altera entre 1, 2 e 3.
nModo de silêncio do sinal sonoro
A tecla do modo de silêncio será apre-
sentada no mostrador de informações
múltiplas quando for detetado um
objeto. Para colocar o sinal sonoro em
modo de silêncio, pressione “OK”. .
Os sinais sonoros do sensor Toyota de
assistência ao estacionamento e da fun-
ção RCTAn serão colocados no modo
de silêncio em simultâneo.
O modo de silêncio é cancelado auto-
maticamente nas seguintes situações:
lQuando alterar a posição de engrenamento.
lQuando a velocidade do veículo ultrapas-
sar uma determinada velocidade.
lQuando a função for cancelada tempora-
riamente.
lQuando desativar manualmente a função.
lQuando desligar o interruptor Power.
nSituações nas quais a função RCTA
não deteta um veículo
A função RCTA não foi concebida para
detetar os seguintes tipos de veículos
e/ou objetos.
lVeículos a aproximarem-se imediata-
mente atrás.
lVeículos que estão a fazer mar-
cha-atrás num espaço para estacio-
namento ao lado do seu.
lVeículos que os sensores não conse-
guem detetar devido a obstruções.
lRails de proteção, muros, sinais, veí-
culos estacionados e objetos simila-
res parados.
*
lPequenos motociclos, bicicletas,
peões, etc.*
lVeículos que se estão a afastar do
seu veículo.
lVeículos a aproximarem-se vindos de
espaços para estacionamento ao lado
do seu.
*
lA distância entre o sensor e o veículo que
se aproxima torna-se muito reduzida.
*: Dependendo das condições, o veículo
e/ou objeto pode ser detetado.
nSituações nas quais a função RCTA
pode não funcionar corretamente
A função RCTA pode não detetar veículos,
corretamente, nas seguintes condições:
lQuando um sensor está desalinhado
devido a um forte impacto no sensor ou
na área circundante.
lQuando lama, neve, gelo, autocolante
etc. estiver a cobrir o sensor ou a área
circundante do para-choques traseiro.
lQuando conduz numa estrada cuja
superfície está molhada com água
parada devido a mau tempo, tal como
chuva forte, nevoeiro ou neve.
lQuando vários veículos se aproximam
com uma pequena distância entre
estes.
Quando um veículo se aproxima da tra-
seira do seu a alta velocidade.
lQuando estão instalados equipamen-
tos que podem obstruir um sensor,
tais como gancho de reboque, prote-
ção do para-choques (uma barra de
proteção adicional, etc.), suporte de
bicicletas ou limpa neve.
lQuando faz marcha-atrás num declive
com uma acentuada mudança de grau
de inclinação.
