259
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

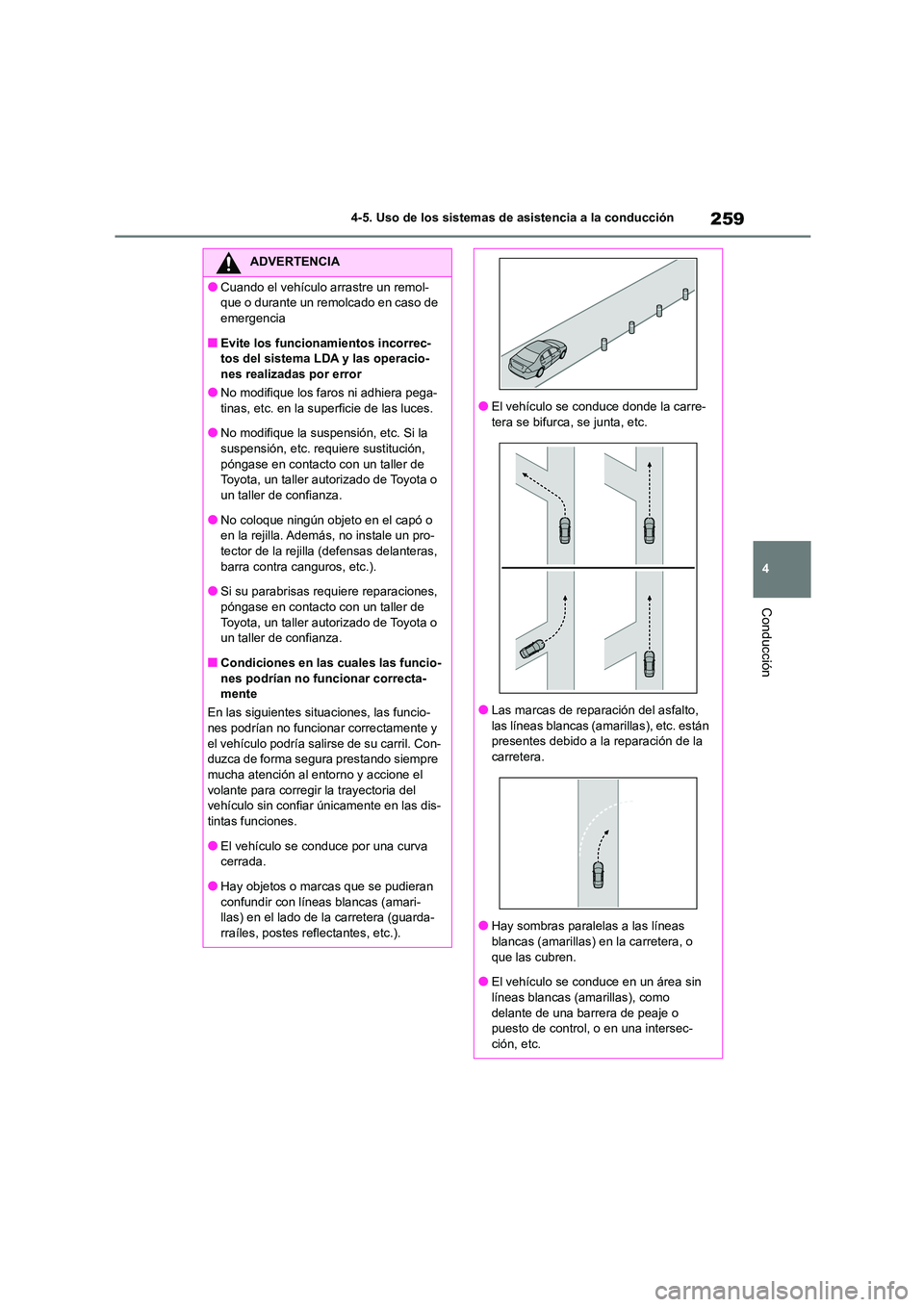

ADVERTENCIA
●Cuando el vehículo arrastre un remol-
que o durante un remolcado en caso de
emergencia
■Evite los funcionamientos incorrec-
tos del sistema LDA y las operacio-
nes realizadas por error
●No modifique los faros ni adhiera pega- tinas, etc. en la superficie de las luces.
●No modifique la suspensión, etc. Si la
suspensión, etc. requiere sustitución, póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o
un taller de confianza.
●No coloque ningún objeto en el capó o
en la rejilla. Además, no instale un pro-
tector de la rejilla (defensas delanteras, barra contra canguros, etc.).
●Si su parabrisas requiere reparaciones,
póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o
un taller de confianza.
■Condiciones en las cuales las funcio- nes podrían no funcionar correcta-
mente
En las siguientes situaciones, las funcio-
nes podrían no funcionar correctamente y
el vehículo podría salirse de su carril. Con- duzca de forma segura prestando siempre
mucha atención al entorno y accione el
volante para corregir la trayectoria del vehículo sin confiar únicamente en las dis-
tintas funciones.
●El vehículo se conduce por una curva cerrada.
●Hay objetos o marcas que se pudieran
confundir con líneas blancas (amari- llas) en el lado de la carretera (guarda-
rraíles, postes reflectantes, etc.).
●El vehículo se conduce donde la carre-
tera se bifurca, se junta, etc.
●Las marcas de reparación del asfalto,
las líneas blancas (amarillas), etc. están
presentes debido a la reparación de la carretera.
●Hay sombras paralelas a las líneas blancas (amarillas) en la carretera, o
que las cubren.
●El vehículo se conduce en un área sin líneas blancas (amarillas), como
delante de una barrera de peaje o
puesto de control, o en una intersec- ción, etc.

2604-5. Uso de los sistemas de asistencia a la conducción
■Función de alerta de cambio de
carril
Cuando el sistema determina que el
vehículo podría salirs e del carril o de su
trayectoria*, se muestra un aviso en el
visualizador de información múltiple y
un indicador acústico de aviso emitirá
un sonido para alertar al conductor.
Cuando el indicador acústico de aviso emita
un sonido, compruebe la zona alrededor del
vehículo y accione el volante con cuidado
para devolver el vehículo al centro del carril.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo

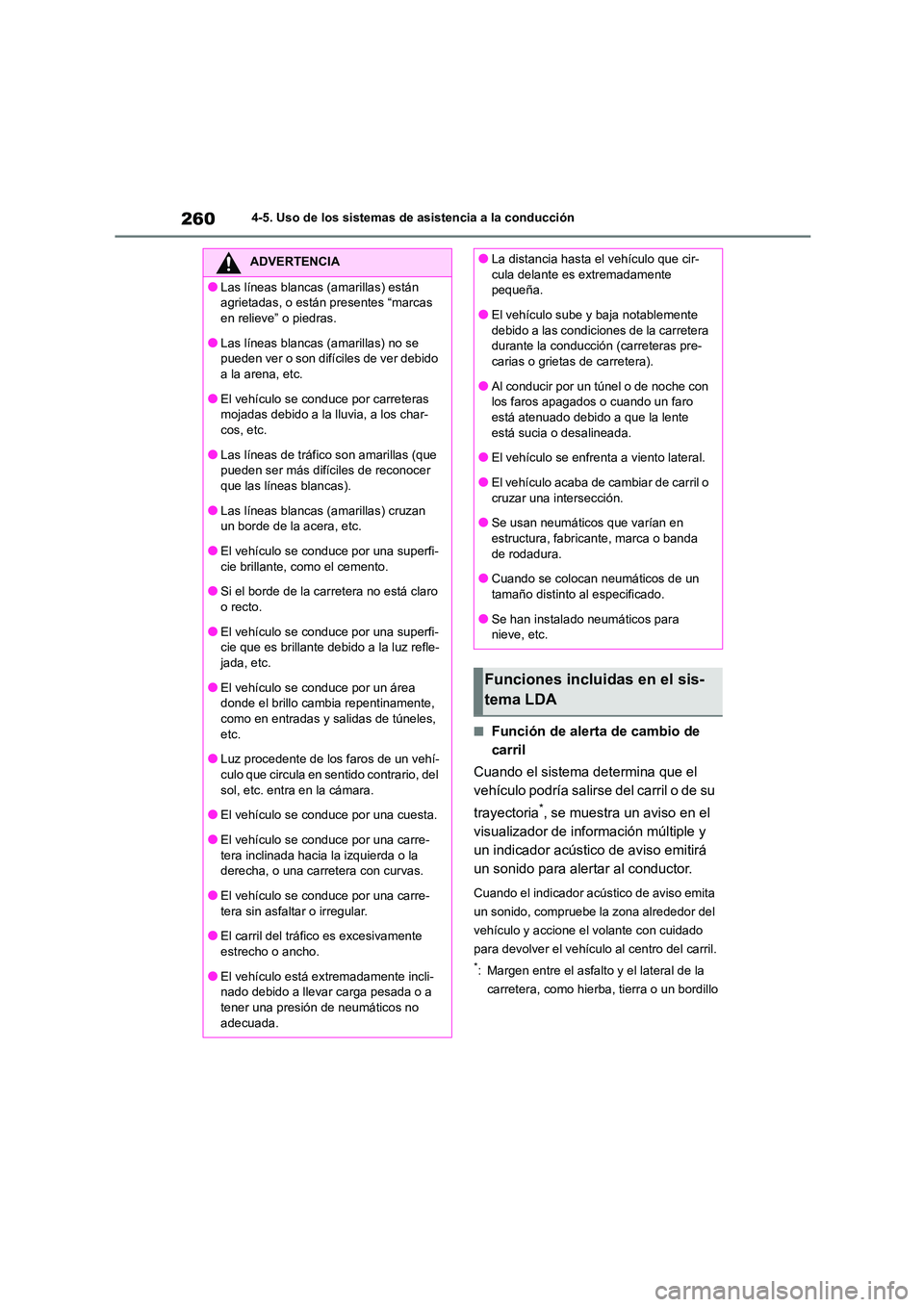

ADVERTENCIA
●Las líneas blancas (amarillas) están
agrietadas, o están presentes “marcas
en relieve” o piedras.
●Las líneas blancas (amarillas) no se
pueden ver o son difíciles de ver debido
a la arena, etc.
●El vehículo se conduce por carreteras
mojadas debido a la lluvia, a los char-
cos, etc.
●Las líneas de tráfico son amarillas (que
pueden ser más difíciles de reconocer
que las líneas blancas).
●Las líneas blancas (amarillas) cruzan
un borde de la acera, etc.
●El vehículo se conduce por una superfi- cie brillante, como el cemento.
●Si el borde de la carretera no está claro
o recto.
●El vehículo se conduce por una superfi-
cie que es brillante debido a la luz refle-
jada, etc.
●El vehículo se conduce por un área
donde el brillo cambia repentinamente,
como en entradas y salidas de túneles,
etc.
●Luz procedente de los faros de un vehí-
culo que circula en sentido contrario, del
sol, etc. entra en la cámara.
●El vehículo se conduce por una cuesta.
●El vehículo se conduce por una carre-
tera inclinada hacia la izquierda o la derecha, o una carretera con curvas.
●El vehículo se conduce por una carre-
tera sin asfaltar o irregular.
●El carril del tráfico es excesivamente
estrecho o ancho.
●El vehículo está extremadamente incli- nado debido a llevar carga pesada o a
tener una presión de neumáticos no
adecuada.
●La distancia hasta el vehículo que cir-
cula delante es extremadamente
pequeña.
●El vehículo sube y baja notablemente
debido a las condiciones de la carretera
durante la conducción (carreteras pre- carias o grietas de carretera).
●Al conducir por un túnel o de noche con
los faros apagados o cuando un faro
está atenuado debido a que la lente está sucia o desalineada.
●El vehículo se enfrenta a viento lateral.
●El vehículo acaba de cambiar de carril o cruzar una intersección.
●Se usan neumáticos que varían en
estructura, fabricante, marca o banda de rodadura.
●Cuando se colocan neumáticos de un
tamaño distinto al especificado.
●Se han instalado neumáticos para
nieve, etc.
Funciones incluidas en el sis-
tema LDA

261
4
4-5. Uso de los sistemas de asistencia a la conducción

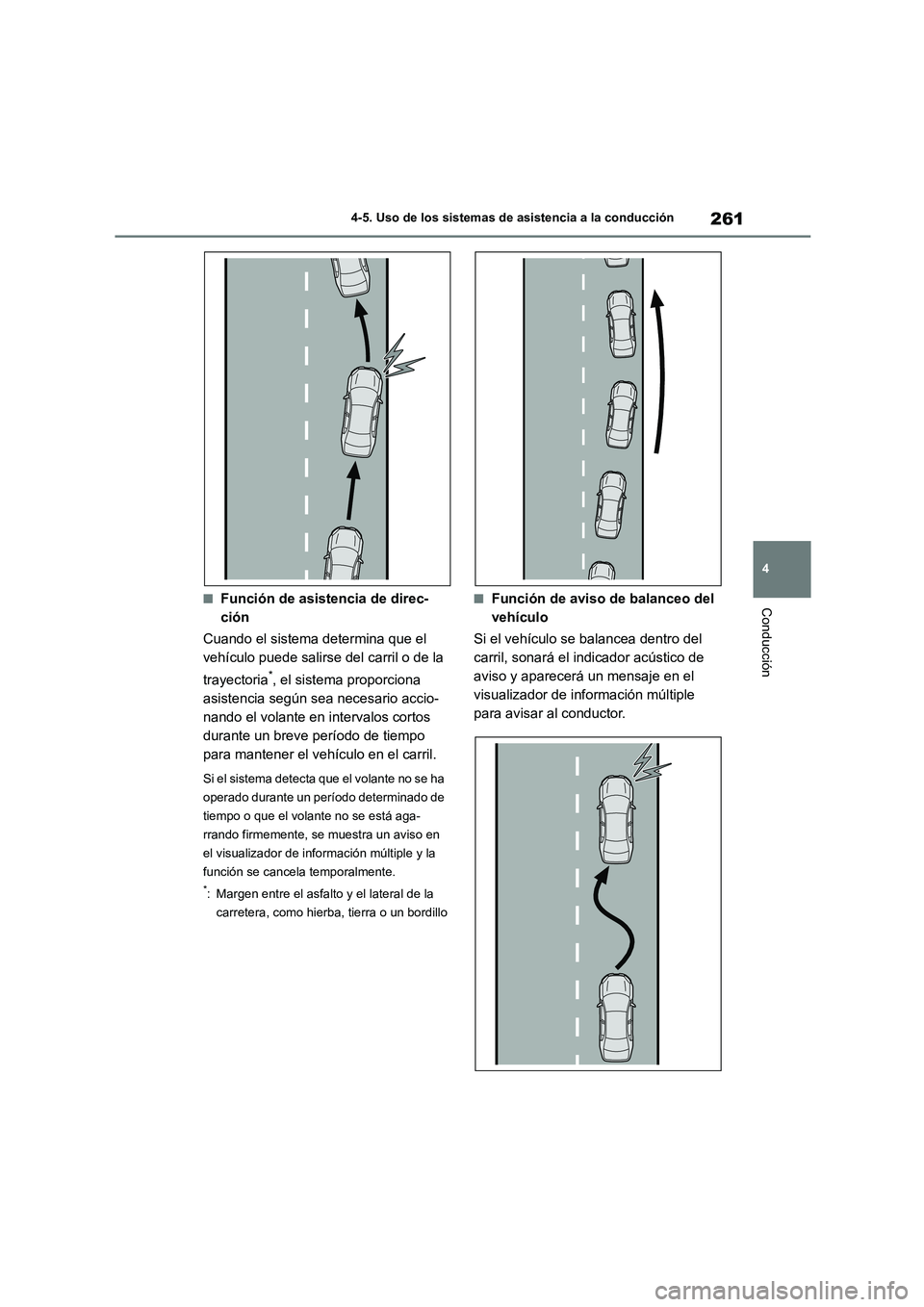

Conducción■Función de asistencia de direc-
ción
Cuando el sistema determina que el
vehículo puede salirse del carril o de la
trayectoria*, el sistema proporciona
asistencia según sea necesario accio-
nando el volante en intervalos cortos
durante un breve período de tiempo
para mantener el vehículo en el carril.
Si el sistema detecta que el volante no se ha
operado durante un período determinado de
tiempo o que el volante no se está aga-
rrando firmemente, se muestra un aviso en
el visualizador de información múltiple y la
función se cancela temporalmente.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Función de aviso de balanceo del
vehículo
Si el vehículo se balancea dentro del
carril, sonará el indicador acústico de
aviso y aparecerá un mensaje en el
visualizador de información múltiple
para avisar al conductor.

2624-5. Uso de los sistemas de asistencia a la conducción

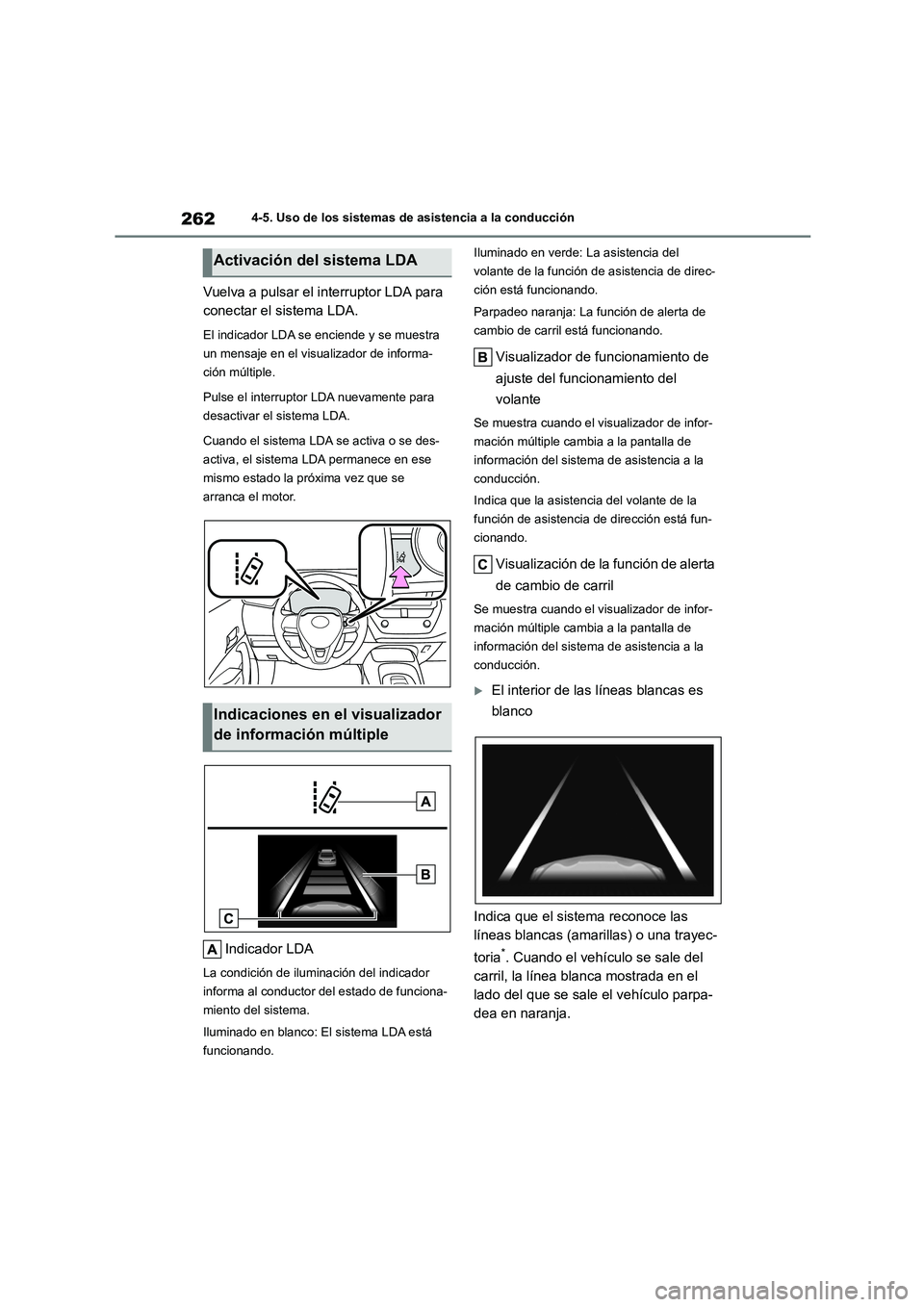

Vuelva a pulsar el interruptor LDA para
conectar el sistema LDA.
El indicador LDA se enciende y se muestra
un mensaje en el visualizador de informa-
ción múltiple.
Pulse el interruptor LDA nuevamente para
desactivar el sistema LDA.
Cuando el sistema LDA se activa o se des-
activa, el sistema LDA permanece en ese
mismo estado la próxima vez que se
arranca el motor.
Indicador LDA
La condición de ilumi nación del indicador
informa al conductor del estado de funciona-
miento del sistema.
Iluminado en blanco: El sistema LDA está
funcionando.
Iluminado en verde: La asistencia del
volante de la función de asistencia de direc-
ción está funcionando.
Parpadeo naranja: La función de alerta de
cambio de carril está funcionando.
Visualizador de funcionamiento de
ajuste del funcionamiento del
volante
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistem a de asistencia a la
conducción.
Indica que la asistencia del volante de la
función de asistencia de dirección está fun-
cionando.
Visualización de la función de alerta
de cambio de carril
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistem a de asistencia a la
conducción.
El interior de las líneas blancas es
blanco
Indica que el sistema reconoce las
líneas blancas (amarillas) o una trayec-
toria*. Cuando el vehículo se sale del
carril, la línea blanca mostrada en el
lado del que se sale el vehículo parpa-
dea en naranja.
Activación del sistema LDA
Indicaciones en el visualizador
de información múltiple

263
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

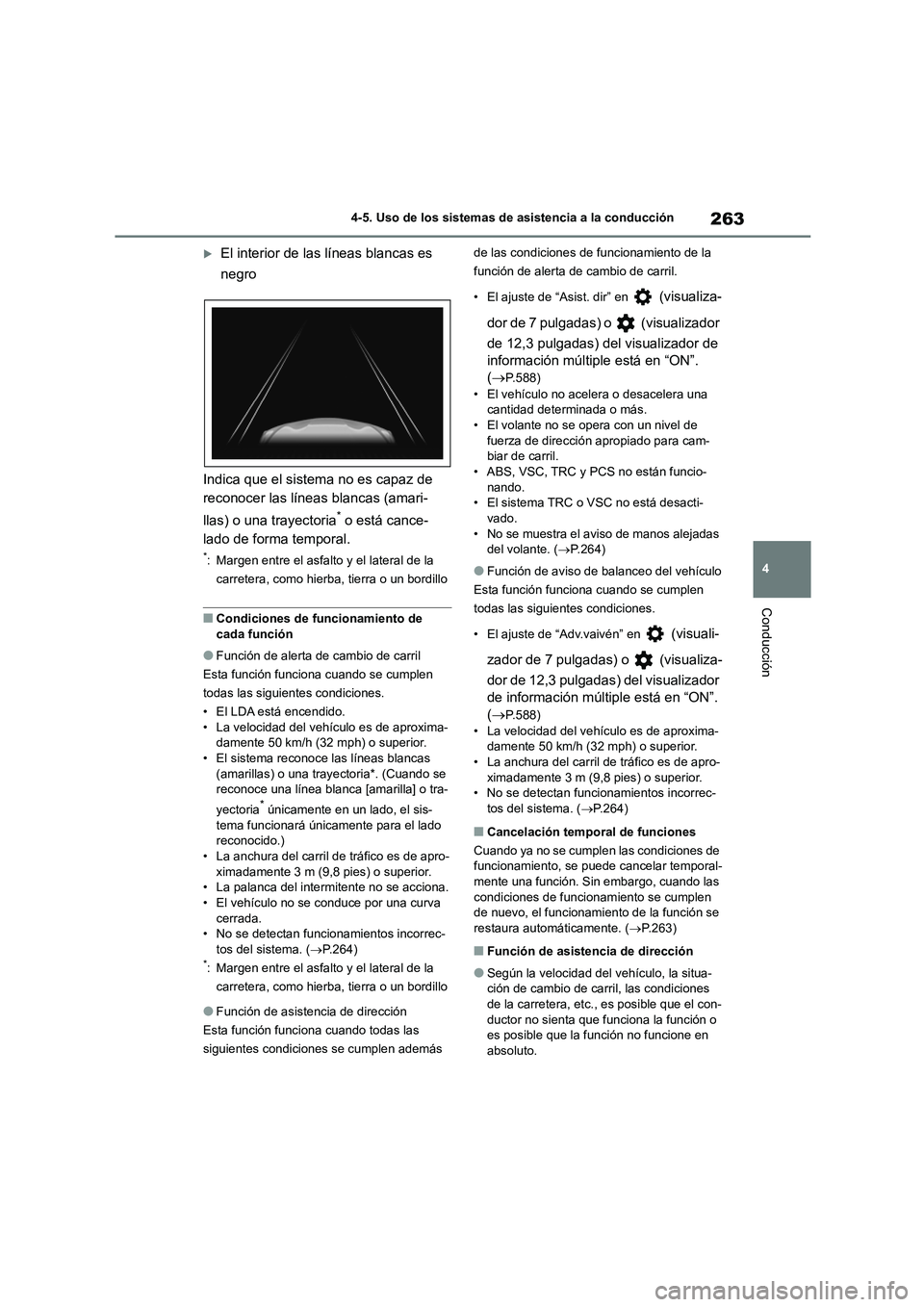

El interior de las líneas blancas es
negro
Indica que el sistema no es capaz de
reconocer las líneas blancas (amari-
llas) o una trayectoria* o está cance-
lado de forma temporal.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Condiciones de fu ncionamiento de
cada función
●Función de alerta de cambio de carril
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El LDA está encendido.
• La velocidad del vehículo es de aproxima- damente 50 km/h (32 mph) o superior.
• El sistema reconoce las líneas blancas
(amarillas) o una trayectoria*. (Cuando se reconoce una línea blanca [amarilla] o tra-
yectoria* únicamente en un lado, el sis-
tema funcionará únicamente para el lado reconocido.)
• La anchura del carril de tráfico es de apro-
ximadamente 3 m (9,8 pies) o superior. • La palanca del intermitente no se acciona.
• El vehículo no se conduce por una curva
cerrada. • No se detectan funcionamientos incorrec-
tos del sistema. ( P.264)*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
●Función de asistencia de dirección
Esta función funciona cuando todas las
siguientes condiciones se cumplen además
de las condiciones de funcionamiento de la
función de alerta de cambio de carril.
• El ajuste de “Asist. dir” en (visualiza-
dor de 7 pulgadas) o (visualizador
de 12,3 pulgadas) del visualizador de
información múltiple está en “ON”.
( P.588)
• El vehículo no acelera o desacelera una cantidad determinada o más.
• El volante no se opera con un nivel de
fuerza de dirección apropiado para cam- biar de carril.
• ABS, VSC, TRC y PCS no están funcio-
nando. • El sistema TRC o VSC no está desacti-
vado.
• No se muestra el av iso de manos alejadas del volante. ( P.264)
●Función de aviso de balanceo del vehículo
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El ajuste de “Adv.vaivén” en (visuali-
zador de 7 pulgadas) o (visualiza-
dor de 12,3 pulgadas) del visualizador
de información múltiple está en “ON”.
( P.588)
• La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o superior.
• La anchura del carril de tráfico es de apro- ximadamente 3 m (9,8 pies) o superior.
• No se detectan funcionamientos incorrec-
tos del sistema. ( P.264)
■Cancelación temporal de funciones
Cuando ya no se cumplen las condiciones de funcionamiento, se puede cancelar temporal-
mente una función. Sin embargo, cuando las
condiciones de funcionam iento se cumplen de nuevo, el funcionamiento de la función se
restaura automáticamente. ( P.263)
■Función de asistencia de dirección
●Según la velocidad del vehículo, la situa-
ción de cambio de carril, las condiciones
de la carretera, etc., es posible que el con- ductor no sienta que funciona la función o
es posible que la función no funcione en
absoluto.

2644-5. Uso de los sistemas de asistencia a la conducción

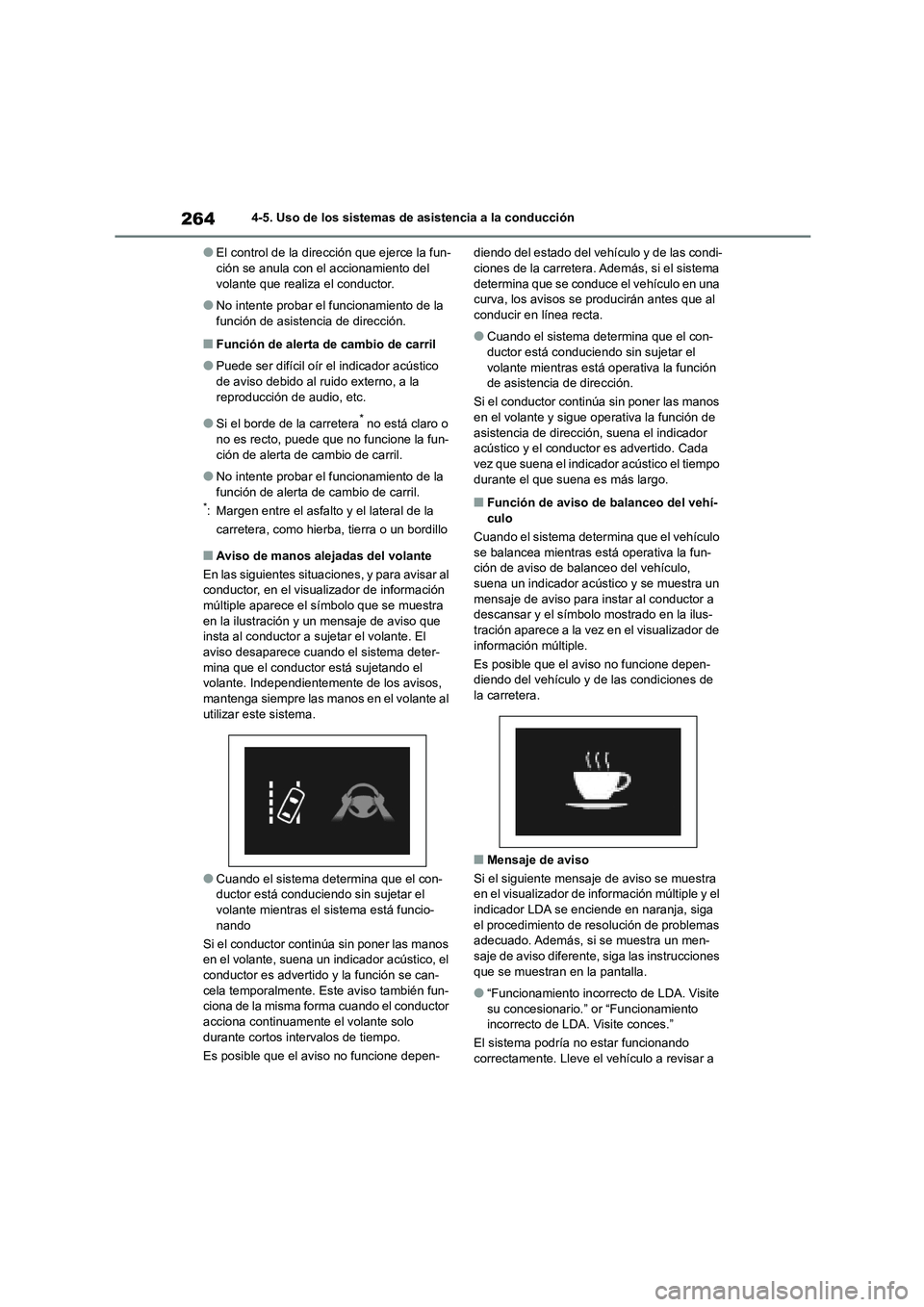

●El control de la dirección que ejerce la fun- ción se anula con el accionamiento del
volante que realiza el conductor.
●No intente probar el funcionamiento de la
función de asistenc ia de dirección.
■Función de alerta de cambio de carril
●Puede ser difícil oír el indicador acústico
de aviso debido al ruido externo, a la
reproducción de audio, etc.
●Si el borde de la carretera* no está claro o
no es recto, puede que no funcione la fun- ción de alerta de cambio de carril.
●No intente probar el funcionamiento de la función de alerta de cambio de carril.*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Aviso de manos alejadas del volante
En las siguientes situac iones, y para avisar al conductor, en el visualizador de información
múltiple aparece el símbolo que se muestra
en la ilustración y un mensaje de aviso que insta al conductor a sujetar el volante. El
aviso desaparece cuando el sistema deter-
mina que el conductor está sujetando el volante. Independientemente de los avisos,
mantenga siempre las manos en el volante al
utilizar este sistema.
●Cuando el sistema determina que el con-
ductor está conduciendo sin sujetar el
volante mientras el sistema está funcio- nando
Si el conductor continúa sin poner las manos
en el volante, suena un indicador acústico, el
conductor es advertido y la función se can- cela temporalmente. Este aviso también fun-
ciona de la misma forma cuando el conductor
acciona continuamente el volante solo durante cortos intervalos de tiempo.
Es posible que el aviso no funcione depen-
diendo del estado del vehículo y de las condi- ciones de la carretera. Además, si el sistema
determina que se conduce el vehículo en una
curva, los avisos se producirán antes que al conducir en línea recta.
●Cuando el sistema determina que el con-ductor está conducien do sin sujetar el
volante mientras está operativa la función
de asistencia de dirección.
Si el conductor conti núa sin poner las manos en el volante y sigue operativa la función de
asistencia de direcci ón, suena el indicador
acústico y el conductor es advertido. Cada
vez que suena el indicador acústico el tiempo durante el que suena es más largo.
■Función de aviso de balanceo del vehí-
culo
Cuando el sistema determina que el vehículo
se balancea mientras está operativa la fun- ción de aviso de balanceo del vehículo,
suena un indicador acústi co y se muestra un
mensaje de aviso para instar al conductor a descansar y el símbolo mostrado en la ilus-
tración aparece a la vez en el visualizador de
información múltiple.
Es posible que el aviso no funcione depen- diendo del vehículo y de las condiciones de
la carretera.
■Mensaje de aviso
Si el siguiente mensaje de aviso se muestra
en el visualizador de información múltiple y el
indicador LDA se enciende en naranja, siga el procedimiento de resolución de problemas
adecuado. Además, si se muestra un men-
saje de aviso diferente, siga las instrucciones que se muestran en la pantalla.
●“Funcionamiento incorrecto de LDA. Visite su concesionario.” or “Funcionamiento
incorrecto de LDA. Visite conces.”
El sistema podría no estar funcionando
correctamente. Lleve el vehículo a revisar a

265
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

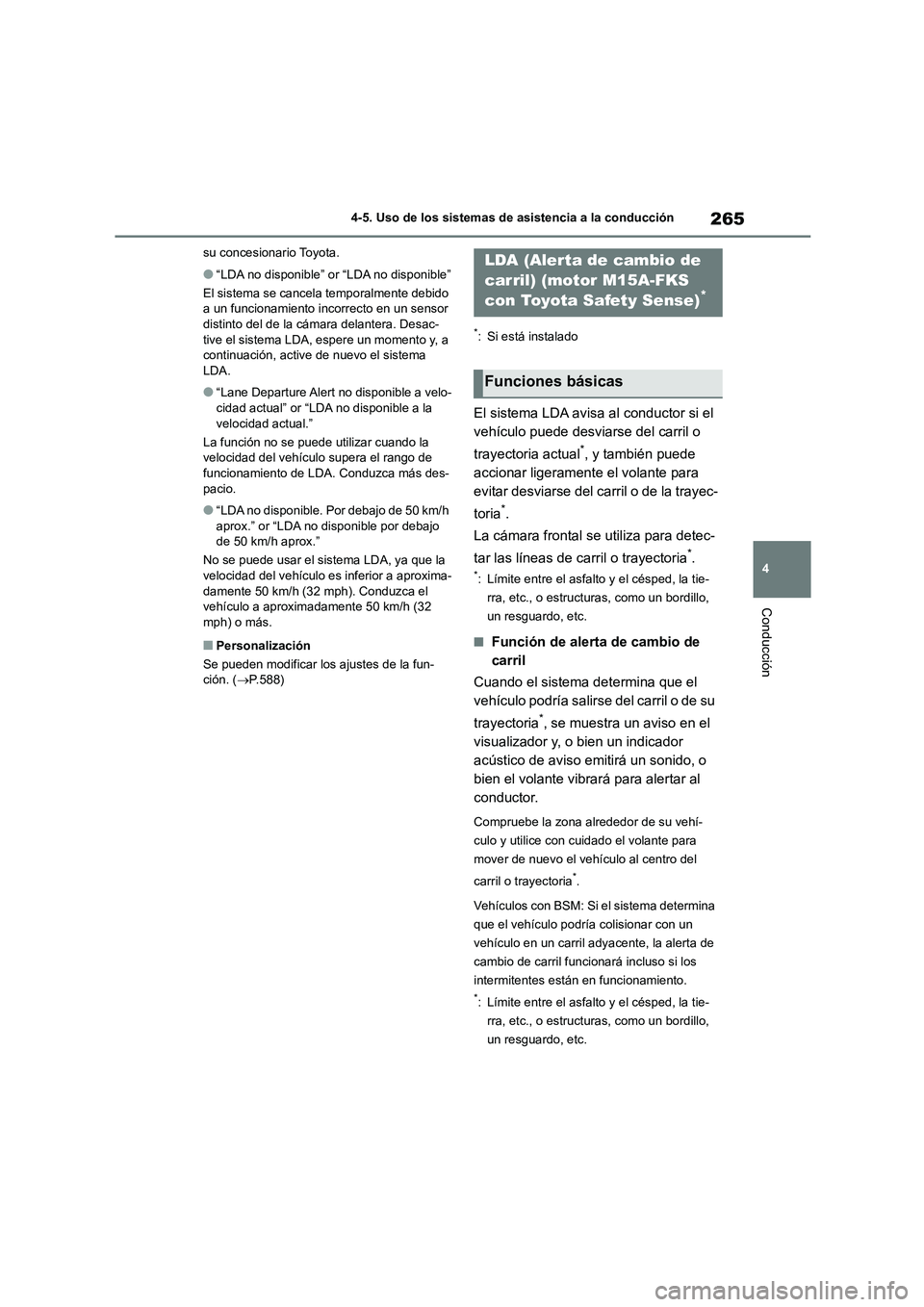

su concesionario Toyota.
●“LDA no disponible” or “LDA no disponible”
El sistema se cancela temporalmente debido
a un funcionamiento incorrecto en un sensor distinto del de la cámara delantera. Desac-
tive el sistema LDA, espere un momento y, a
continuación, active de nuevo el sistema LDA.
●“Lane Departure Alert no disponible a velo-cidad actual” or “LDA no disponible a la
velocidad actual.”
La función no se puede utilizar cuando la
velocidad del vehículo supera el rango de
funcionamiento de LDA. Conduzca más des- pacio.
●“LDA no disponible. Por debajo de 50 km/h aprox.” or “LDA no disponible por debajo
de 50 km/h aprox.”
No se puede usar el sistema LDA, ya que la
velocidad del vehículo es inferior a aproxima- damente 50 km/h (32 mph). Conduzca el
vehículo a aproximadamente 50 km/h (32
mph) o más.
■Personalización
Se pueden modificar los ajustes de la fun- ción. ( P.588)
*: Si está instalado
El sistema LDA avisa al conductor si el
vehículo puede desviarse del carril o
trayectoria actual*, y también puede
accionar ligeramente el volante para
evitar desviarse del carril o de la trayec-
toria*.
La cámara frontal se utiliza para detec-
tar las líneas de carril o trayectoria*.
*: Límite entre el asfalto y el césped, la tie-
rra, etc., o estructuras, como un bordillo,
un resguardo, etc.
■Función de alerta de cambio de
carril
Cuando el sistema determina que el
vehículo podría salirs e del carril o de su
trayectoria*, se muestra un aviso en el
visualizador y, o bien un indicador
acústico de aviso emitirá un sonido, o
bien el volante vibrará para alertar al
conductor.
Compruebe la zona alrededor de su vehí-
culo y utilice con cuidado el volante para
mover de nuevo el vehículo al centro del
carril o trayectoria*.
Vehículos con BSM: Si el sistema determina
que el vehículo podría colisionar con un
vehículo en un carril adyacente, la alerta de
cambio de carril funcionará incluso si los
intermitentes están en funcionamiento.
*: Límite entre el asfalto y el césped, la tie-
rra, etc., o estructuras, como un bordillo,
un resguardo, etc.
LDA (Alerta de cambio de
carril) (motor M15A-FKS
con Toyota Safety Sense)*
Funciones básicas

2664-5. Uso de los sistemas de asistencia a la conducción

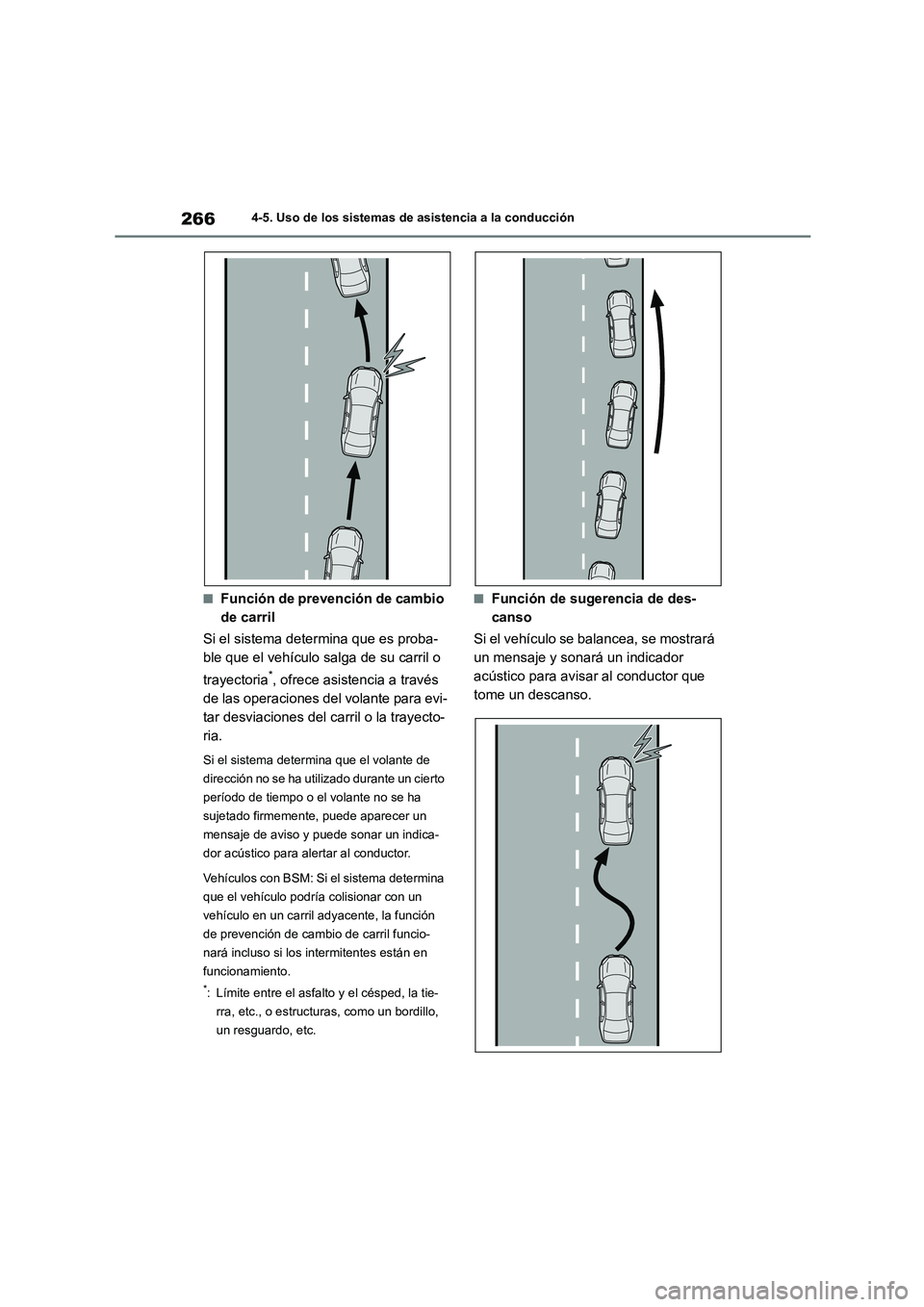

■Función de prevención de cambio
de carril
Si el sistema determina que es proba-
ble que el vehículo salga de su carril o
trayectoria*, ofrece asistencia a través
de las operaciones del volante para evi-
tar desviaciones del carril o la trayecto-
ria.
Si el sistema determina que el volante de
dirección no se ha utilizado durante un cierto
período de tiempo o el volante no se ha
sujetado firmemente, puede aparecer un
mensaje de aviso y puede sonar un indica-
dor acústico para alertar al conductor.
Vehículos con BSM: Si el sistema determina
que el vehículo podría colisionar con un
vehículo en un carril adyacente, la función
de prevención de cambio de carril funcio-
nará incluso si los intermitentes están en
funcionamiento.
*: Límite entre el asfalto y el césped, la tie-
rra, etc., o estructuras, como un bordillo,
un resguardo, etc.
■Función de sugerencia de des-
canso
Si el vehículo se balancea, se mostrará
un mensaje y sonará un indicador
acústico para avisar al conductor que
tome un descanso.

267
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

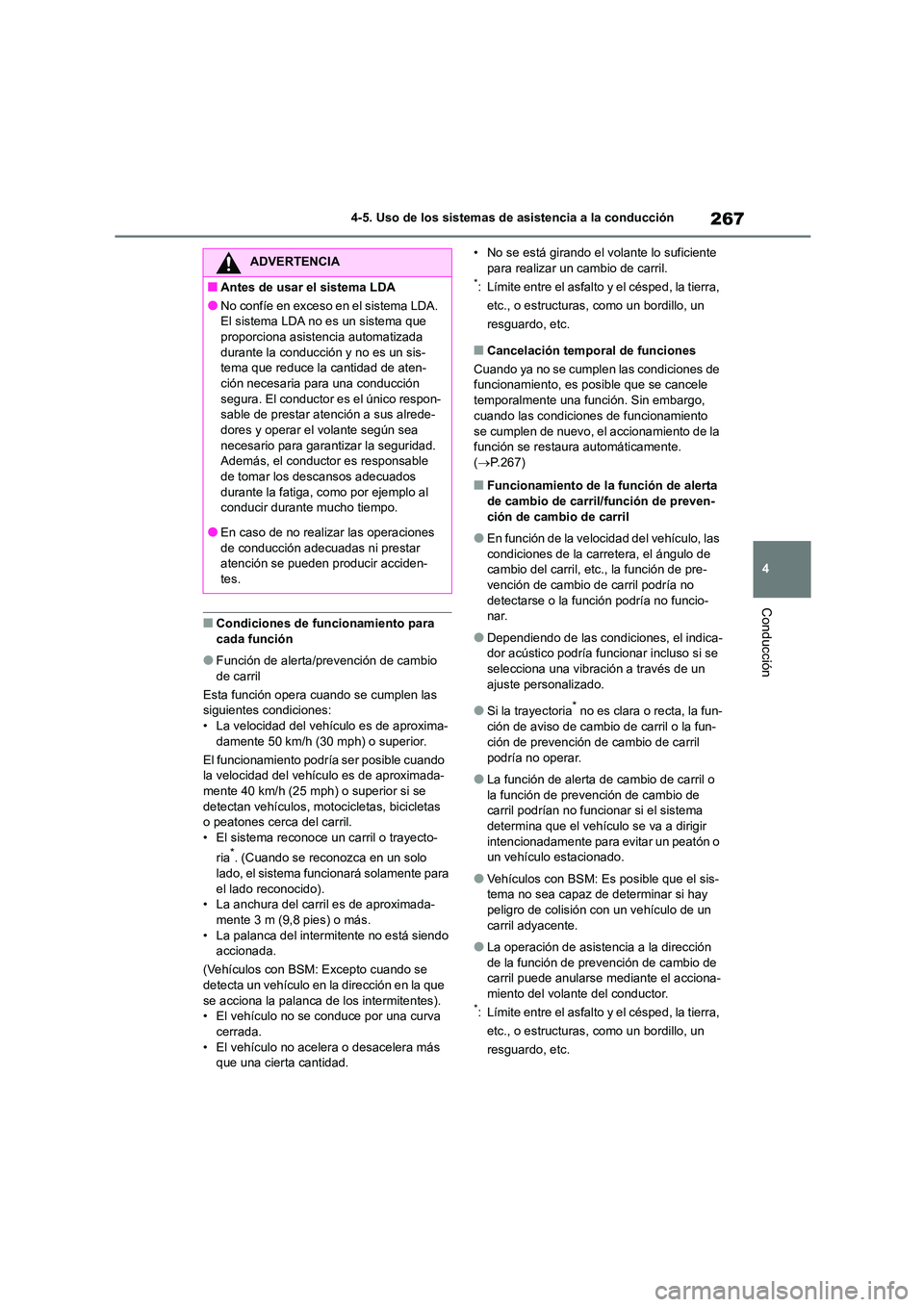

■Condiciones de func ionamiento para
cada función
●Función de alerta/prevención de cambio
de carril
Esta función opera cuando se cumplen las siguientes condiciones:
• La velocidad del vehículo es de aproxima-
damente 50 km/h (30 mph) o superior.
El funcionamiento podría ser posible cuando la velocidad del vehículo es de aproximada-
mente 40 km/h (25 mph) o superior si se
detectan vehículos, motocicletas, bicicletas o peatones cerca del carril.
• El sistema reconoce un carril o trayecto-
ria*. (Cuando se reconozca en un solo lado, el sistema funcionará solamente para
el lado reconocido).
• La anchura del carril es de aproximada- mente 3 m (9,8 pies) o más.
• La palanca del intermitente no está siendo
accionada.
(Vehículos con BSM: Excepto cuando se detecta un vehículo en la dirección en la que
se acciona la palanca de los intermitentes).
• El vehículo no se conduce por una curva cerrada.
• El vehículo no acelera o desacelera más
que una cierta cantidad.
• No se está girando el volante lo suficiente para realizar un cambio de carril.*: Límite entre el asfalto y el césped, la tierra,
etc., o estructuras, como un bordillo, un
resguardo, etc.
■Cancelación temporal de funciones
Cuando ya no se cumplen las condiciones de funcionamiento, es posible que se cancele
temporalmente una función. Sin embargo,
cuando las condiciones de funcionamiento
se cumplen de nuevo, el accionamiento de la función se restaura automáticamente.
( P.267)
■Funcionamiento de la función de alerta
de cambio de carril/función de preven- ción de cambio de carril
●En función de la velocidad del vehículo, las condiciones de la carretera, el ángulo de
cambio del carril, etc., la función de pre-
vención de cambio de carril podría no detectarse o la función podría no funcio-
nar.
●Dependiendo de las condiciones, el indica-
dor acústico podría funcionar incluso si se
selecciona una vibración a través de un ajuste personalizado.
●Si la trayectoria* no es clara o recta, la fun-
ción de aviso de cambio de carril o la fun-
ción de prevención de cambio de carril
podría no operar.
●La función de alerta de cambio de carril o
la función de prevención de cambio de carril podrían no funci onar si el sistema
determina que el vehículo se va a dirigir
intencionadamente para evitar un peatón o un vehículo estacionado.
●Vehículos con BSM: Es posible que el sis-tema no sea capaz de determinar si hay
peligro de colisión con un vehículo de un
carril adyacente.
●La operación de asistencia a la dirección
de la función de prevención de cambio de carril puede anularse m ediante el acciona-
miento del volante del conductor.*: Límite entre el asfalto y el césped, la tierra,
etc., o estructuras, como un bordillo, un
resguardo, etc.
ADVERTENCIA
■Antes de usar el sistema LDA
●No confíe en exceso en el sistema LDA.
El sistema LDA no es un sistema que
proporciona asistencia automatizada durante la conducción y no es un sis-
tema que reduce la cantidad de aten-
ción necesaria para una conducción segura. El conductor es el único respon-
sable de prestar atención a sus alrede-
dores y operar el volante según sea necesario para garantizar la seguridad.
Además, el conductor es responsable
de tomar los descansos adecuados durante la fatiga, como por ejemplo al
conducir durante mucho tiempo.
●En caso de no realizar las operaciones de conducción adecuadas ni prestar
atención se pueden producir acciden-
tes.

2684-5. Uso de los sistemas de asistencia a la conducción

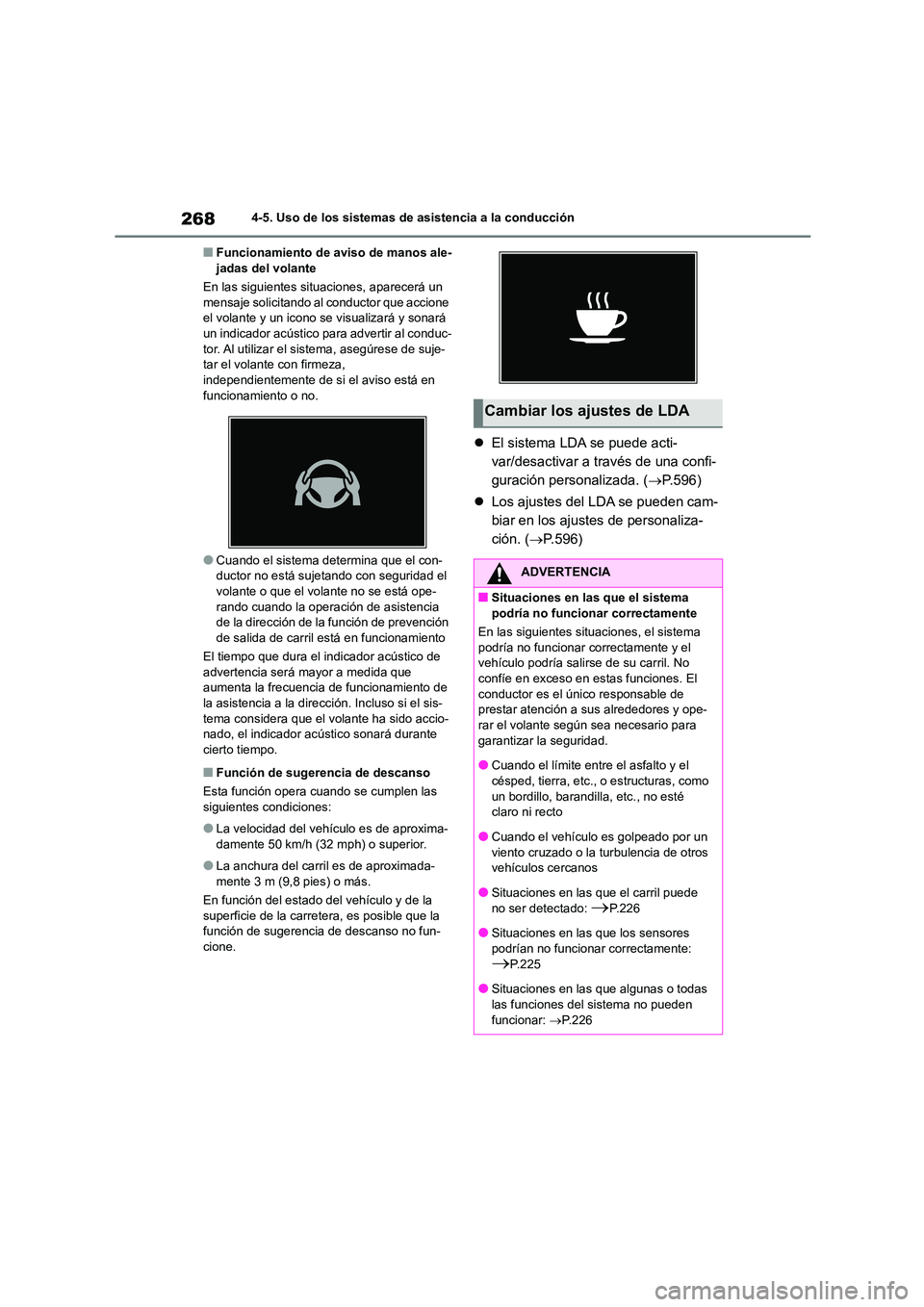

■Funcionamiento de aviso de manos ale- jadas del volante
En las siguientes si tuaciones, aparecerá un
mensaje solicitando al conductor que accione
el volante y un icono se visualizará y sonará un indicador acústico para advertir al conduc-
tor. Al utilizar el sistema, asegúrese de suje-
tar el volante con firmeza, independientemente de si el aviso está en
funcionamiento o no.
●Cuando el sistema determina que el con- ductor no está sujetando con seguridad el
volante o que el volante no se está ope-
rando cuando la operación de asistencia de la dirección de la función de prevención
de salida de carril está en funcionamiento
El tiempo que dura el i ndicador acústico de
advertencia será mayor a medida que aumenta la frecuencia de funcionamiento de
la asistencia a la direcc ión. Incluso si el sis-
tema considera que el volante ha sido accio- nado, el indicador acústico sonará durante
cierto tiempo.
■Función de sugerencia de descanso
Esta función opera cuando se cumplen las
siguientes condiciones:
●La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o superior.
●La anchura del carril es de aproximada-
mente 3 m (9,8 pies) o más.
En función del estado del vehículo y de la superficie de la carretera, es posible que la
función de sugerencia de descanso no fun-
cione.
 El sistema LDA se puede acti-
var/desactivar a través de una confi-
guración personalizada. ( P.596)
 Los ajustes del LDA se pueden cam-
biar en los ajustes de personaliza-
ción. ( P.596)
Cambiar los ajustes de LDA
ADVERTENCIA
■Situaciones en las que el sistema
podría no funcionar correctamente
En las siguientes situaciones, el sistema
podría no funcionar correctamente y el vehículo podría salirse de su carril. No
confíe en exceso en estas funciones. El
conductor es el úni co responsable de prestar atención a sus alrededores y ope-
rar el volante según sea necesario para
garantizar la seguridad.
●Cuando el límite entre el asfalto y el césped, tierra, etc., o estructuras, como
un bordillo, barandilla, etc., no esté
claro ni recto
●Cuando el vehículo es golpeado por un
viento cruzado o la turbulencia de otros
vehículos cercanos
●Situaciones en las que el carril puede
no ser detectado: P.226
●Situaciones en las que los sensores podrían no funcionar correctamente:
P.225
●Situaciones en las que algunas o todas las funciones del sistema no pueden
funcionar: P.226
