TOYOTA COROLLA 2023 Manual del propietario (in Spanish)

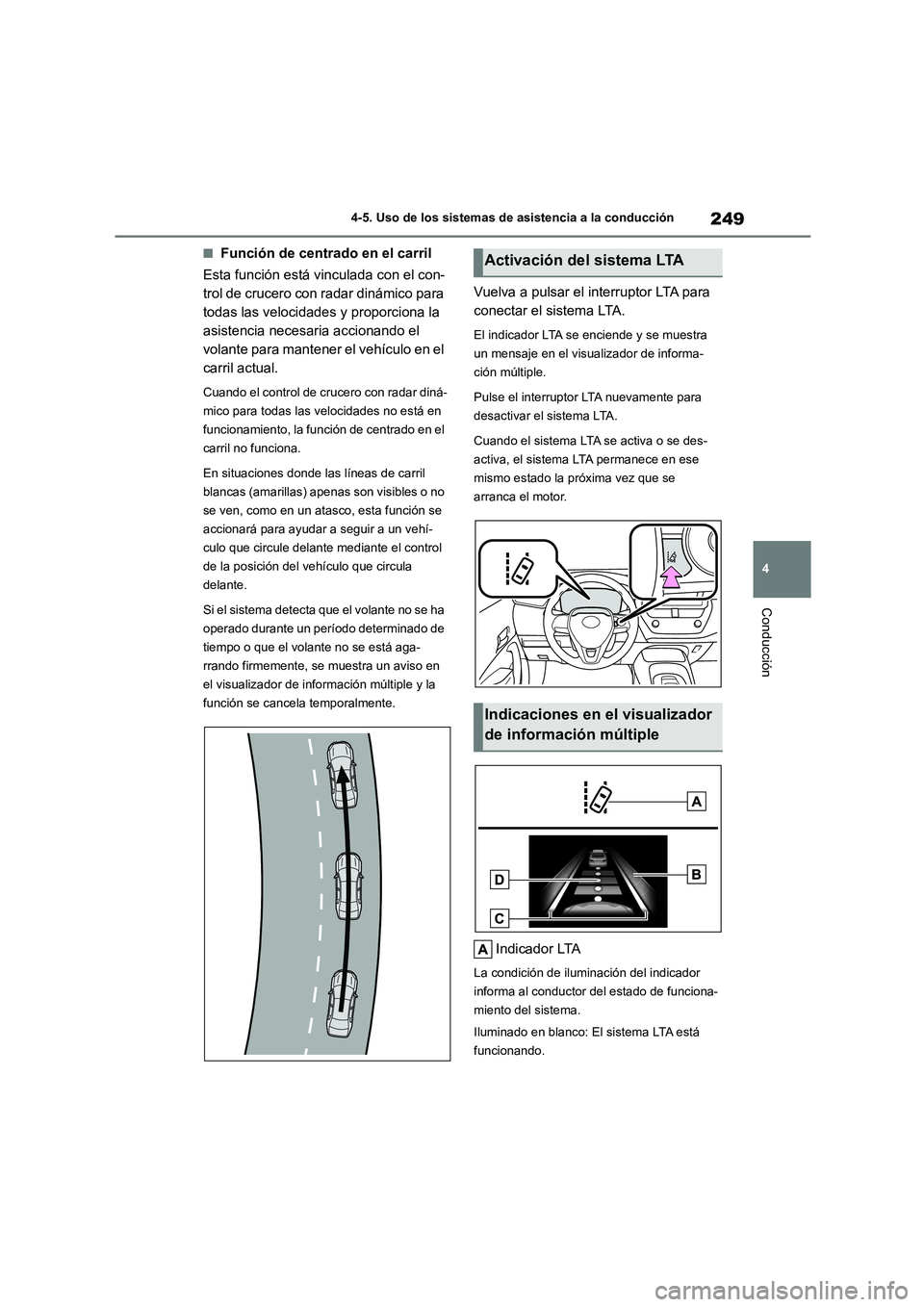

249
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■Función de centrado en el carril
Esta función está vinculada con el con-
trol de crucero con radar dinámico para
todas las velocidades y proporciona la
asistencia necesaria accionando el
volante para mantener el vehículo en el
carril actual.
Cuando el control de crucero con radar diná-
mico para todas las velocidades no está en
funcionamiento, la función de centrado en el
carril no funciona.
En situaciones donde las líneas de carril
blancas (amarillas) apen as son visibles o no
se ven, como en un atasco, esta función se
accionará para ayudar a seguir a un vehí-
culo que circule delante mediante el control
de la posición del v ehículo que circula
delante.
Si el sistema detecta que el volante no se ha
operado durante un período determinado de
tiempo o que el volante no se está aga-
rrando firmemente, se muestra un aviso en
el visualizador de información múltiple y la
función se cancela temporalmente.
Vuelva a pulsar el interruptor LTA para
conectar el sistema LTA.
El indicador LTA se enciende y se muestra
un mensaje en el visualizador de informa-
ción múltiple.
Pulse el interruptor LTA nuevamente para
desactivar el sistema LTA.
Cuando el sistema LTA se activa o se des-
activa, el sistema LTA permanece en ese
mismo estado la próxima vez que se
arranca el motor.
Indicador LTA
La condición de iluminac ión del indicador
informa al conductor del estado de funciona-
miento del sistema.
Iluminado en blanco: El sistema LTA está
funcionando.
Activación del sistema LTA
Indicaciones en el visualizador
de información múltiple

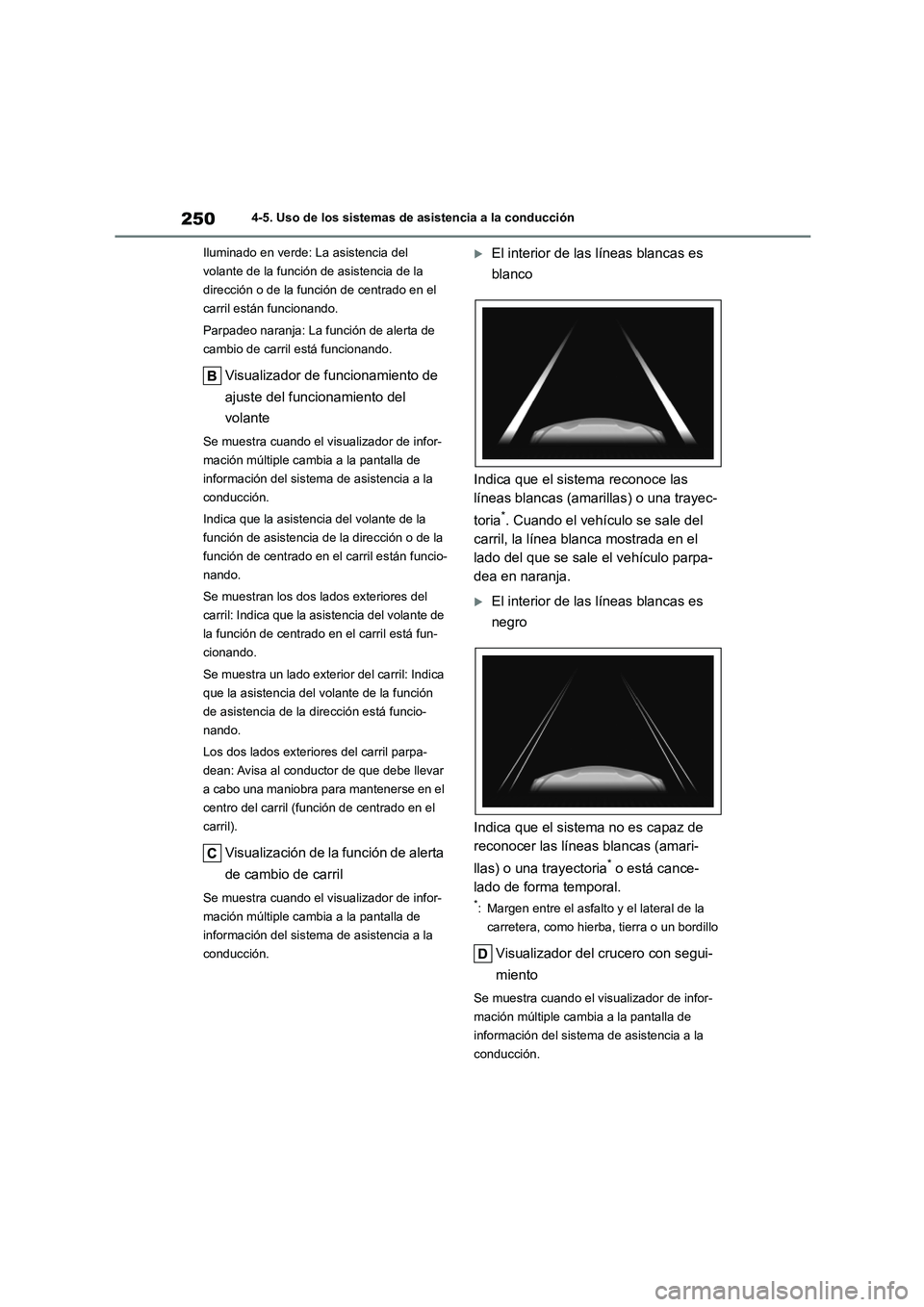

2504-5. Uso de los sistemas de asistencia a la conducción
Iluminado en verde: La asistencia del
volante de la función de asistencia de la
dirección o de la función de centrado en el
carril están funcionando.
Parpadeo naranja: La función de alerta de
cambio de carril está funcionando.
Visualizador de funcionamiento de
ajuste del funcionamiento del
volante
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistema de asistencia a la
conducción.
Indica que la asistencia del volante de la
función de asistencia de la dirección o de la
función de centrado en el carril están funcio-
nando.
Se muestran los dos lados exteriores del
carril: Indica que la asistencia del volante de
la función de centrado en el carril está fun-
cionando.
Se muestra un lado exterior del carril: Indica
que la asistencia del volante de la función
de asistencia de la dirección está funcio-
nando.
Los dos lados exteriores del carril parpa-
dean: Avisa al conductor de que debe llevar
a cabo una maniobra para mantenerse en el
centro del carril (función de centrado en el
carril).
Visualización de la función de alerta
de cambio de carril
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistema de asistencia a la
conducción.
El interior de las líneas blancas es
blanco
Indica que el sistema reconoce las
líneas blancas (amarillas) o una trayec-
toria*. Cuando el vehículo se sale del
carril, la línea blanca mostrada en el
lado del que se sale el vehículo parpa-
dea en naranja.
El interior de las líneas blancas es
negro
Indica que el sistema no es capaz de
reconocer las líneas blancas (amari-
llas) o una trayectoria* o está cance-
lado de forma temporal.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
Visualizador del crucero con segui-
miento
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistem a de asistencia a la
conducción.

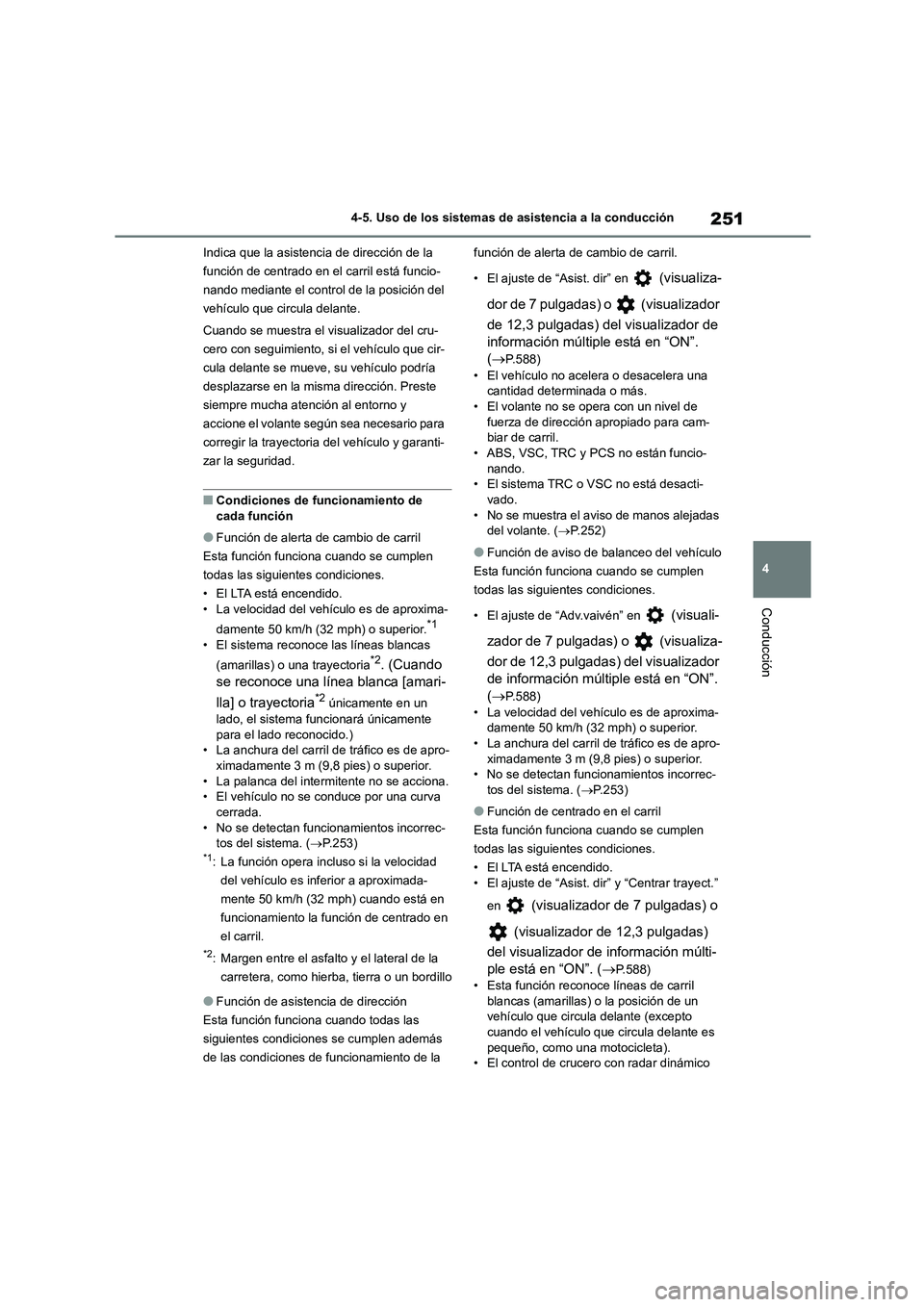

251
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Indica que la asistencia de dirección de la
función de centrado en el carril está funcio-
nando mediante el control de la posición del
vehículo que circula delante.
Cuando se muestra el visualizador del cru-
cero con seguimiento, si el vehículo que cir-
cula delante se mueve, su vehículo podría
desplazarse en la misma dirección. Preste
siempre mucha atención al entorno y
accione el volante según sea necesario para
corregir la trayectoria del vehículo y garanti-
zar la seguridad.
■Condiciones de fu ncionamiento de
cada función
●Función de alerta de cambio de carril
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El LTA está encendido.
• La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o superior.*1
• El sistema reconoce las líneas blancas
(amarillas) o una trayectoria*2. (Cuando
se reconoce una línea blanca [amari-
lla] o trayectoria*2 únicamente en un
lado, el sistema funcionará únicamente
para el lado reconocido.) • La anchura del carril de tráfico es de apro-
ximadamente 3 m (9,8 pies) o superior.
• La palanca del intermitente no se acciona. • El vehículo no se conduce por una curva
cerrada.
• No se detectan funcionamientos incorrec-
tos del sistema. ( P.253)*1: La función opera incluso si la velocidad
del vehículo es inferior a aproximada-
mente 50 km/h (32 mph) cuando está en
funcionamiento la función de centrado en
el carril.
*2: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
●Función de asistencia de dirección
Esta función funciona cuando todas las
siguientes condiciones se cumplen además
de las condiciones de funcionamiento de la
función de alerta de cambio de carril.
• El ajuste de “Asist. dir” en (visualiza-
dor de 7 pulgadas) o (visualizador
de 12,3 pulgadas) del visualizador de
información múltiple está en “ON”.
( P.588)
• El vehículo no acelera o desacelera una cantidad determinada o más.
• El volante no se opera con un nivel de
fuerza de dirección apropiado para cam- biar de carril.
• ABS, VSC, TRC y PCS no están funcio-
nando. • El sistema TRC o VSC no está desacti-
vado.
• No se muestra el av iso de manos alejadas del volante. ( P.252)
●Función de aviso de balanceo del vehículo
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El ajuste de “Adv.vaivén” en (visuali-
zador de 7 pulgadas) o (visualiza-
dor de 12,3 pulgadas) del visualizador
de información múltiple está en “ON”.
( P.588)
• La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o superior.
• La anchura del carril de tráfico es de apro- ximadamente 3 m (9,8 pies) o superior.
• No se detectan funcionamientos incorrec-
tos del sistema. ( P.253)
●Función de centrado en el carril
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El LTA está encendido.
• El ajuste de “Asist. dir” y “Centrar trayect.”
en (visualizador de 7 pulgadas) o
(visualizador de 12,3 pulgadas)
del visualizador de información múlti-
ple está en “ON”. ( P.588)
• Esta función reconoce líneas de carril
blancas (amarillas) o la posición de un vehículo que circula delante (excepto
cuando el vehículo que circula delante es
pequeño, como una motocicleta). • El control de crucero con radar dinámico

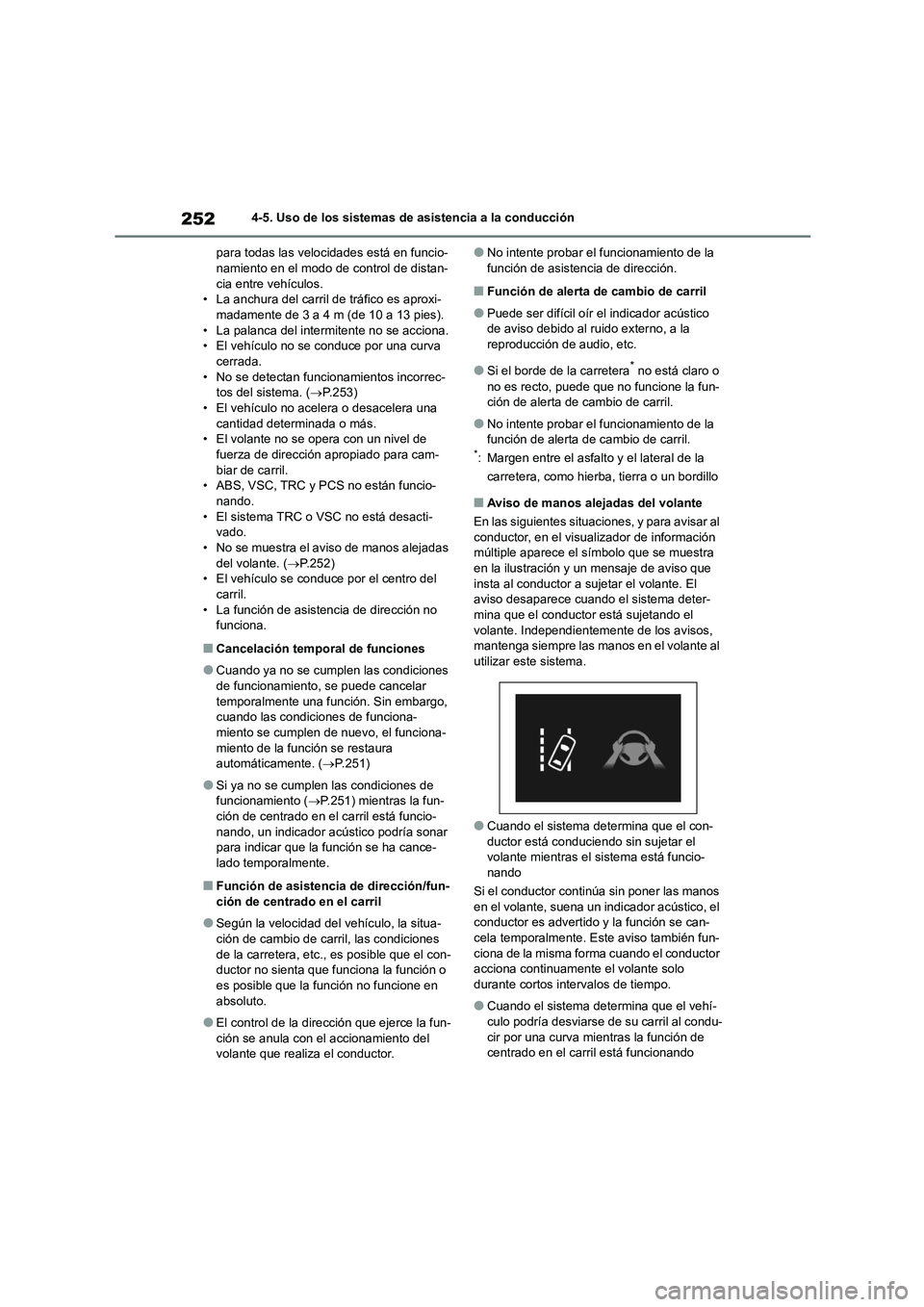

2524-5. Uso de los sistemas de asistencia a la conducción
para todas las velocidades está en funcio- namiento en el modo de control de distan-
cia entre vehículos.
• La anchura del carril de tráfico es aproxi- madamente de 3 a 4 m (de 10 a 13 pies).
• La palanca del intermitente no se acciona.
• El vehículo no se conduce por una curva cerrada.
• No se detectan funcionamientos incorrec-
tos del sistema. ( P.253) • El vehículo no acelera o desacelera una
cantidad determinada o más.
• El volante no se opera con un nivel de
fuerza de dirección apropiado para cam- biar de carril.
• ABS, VSC, TRC y PCS no están funcio-
nando. • El sistema TRC o VSC no está desacti-
vado.
• No se muestra el aviso de manos alejadas del volante. ( P.252)
• El vehículo se conduce por el centro del
carril. • La función de asistencia de dirección no
funciona.
■Cancelación temporal de funciones
●Cuando ya no se cumplen las condiciones
de funcionamiento, se puede cancelar
temporalmente una función. Sin embargo, cuando las condiciones de funciona-
miento se cumplen de nuevo, el funciona-
miento de la función se restaura automáticamente. ( P.251)
●Si ya no se cumplen las condiciones de funcionamiento ( P.251) mientras la fun-
ción de centrado en el carril está funcio-
nando, un indicador acústico podría sonar para indicar que la función se ha cance-
lado temporalmente.
■Función de asistencia de dirección/fun-
ción de centrado en el carril
●Según la velocidad del vehículo, la situa-
ción de cambio de carril, las condiciones de la carretera, etc., es posible que el con-
ductor no sienta que funciona la función o
es posible que la función no funcione en absoluto.
●El control de la dirección que ejerce la fun-ción se anula con el accionamiento del
volante que realiza el conductor.
●No intente probar el funcionamiento de la función de asistencia de dirección.
■Función de alerta de cambio de carril
●Puede ser difícil oír el indicador acústico de aviso debido al ruido externo, a la
reproducción de audio, etc.
●Si el borde de la carretera* no está claro o
no es recto, puede que no funcione la fun-
ción de alerta de cambio de carril.
●No intente probar el funcionamiento de la
función de alerta de cambio de carril.*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Aviso de manos alejadas del volante
En las siguientes situaciones, y para avisar al
conductor, en el visual izador de información múltiple aparece el símbolo que se muestra
en la ilustración y un mensaje de aviso que
insta al conductor a sujetar el volante. El aviso desaparece cuando el sistema deter-
mina que el conductor está sujetando el
volante. Independientemente de los avisos, mantenga siempre las manos en el volante al
utilizar este sistema.
●Cuando el sistema determina que el con- ductor está conducien do sin sujetar el
volante mientras el sistema está funcio-
nando
Si el conductor conti núa sin poner las manos en el volante, suena un indicador acústico, el
conductor es advertido y la función se can-
cela temporalmente. Este aviso también fun- ciona de la misma forma cuando el conductor
acciona continuamente el volante solo
durante cortos intervalos de tiempo.
●Cuando el sistema determina que el vehí-
culo podría desviarse de su carril al condu- cir por una curva mientras la función de
centrado en el carril está funcionando

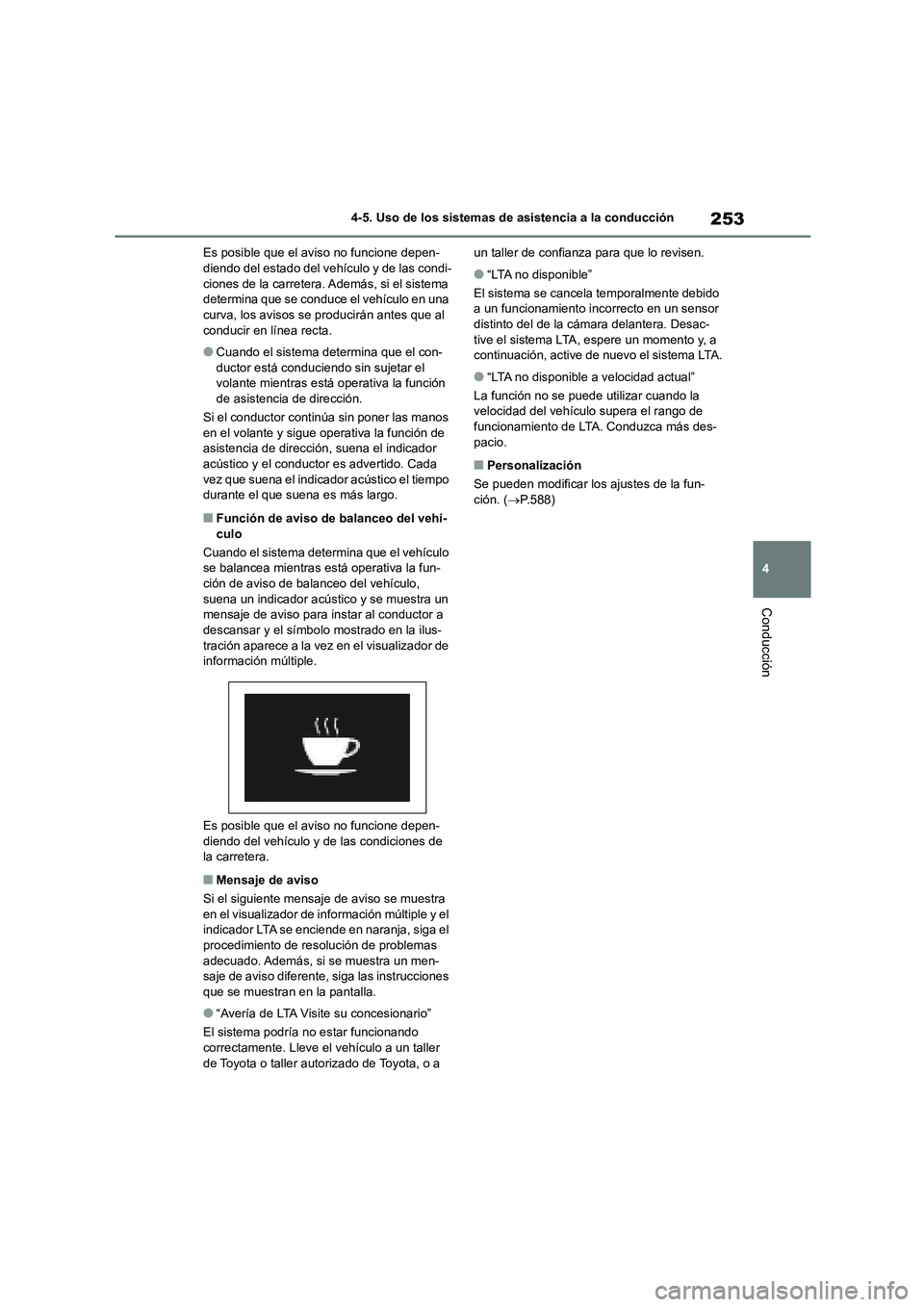

253
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Es posible que el aviso no funcione depen- diendo del estado del vehículo y de las condi-
ciones de la carretera. Además, si el sistema
determina que se conduce el vehículo en una curva, los avisos se producirán antes que al
conducir en línea recta.
●Cuando el sistema determina que el con-
ductor está conduciendo sin sujetar el
volante mientras está operativa la función de asistencia de dirección.
Si el conductor continúa sin poner las manos
en el volante y sigue operativa la función de
asistencia de dirección, suena el indicador
acústico y el conductor es advertido. Cada vez que suena el indicador acústico el tiempo
durante el que suena es más largo.
■Función de aviso de balanceo del vehí-
culo
Cuando el sistema determina que el vehículo se balancea mientras está operativa la fun-
ción de aviso de balanceo del vehículo,
suena un indicador acústico y se muestra un mensaje de aviso para instar al conductor a
descansar y el símbolo mostrado en la ilus-
tración aparece a la vez en el visualizador de información múltiple.
Es posible que el aviso no funcione depen- diendo del vehículo y de las condiciones de
la carretera.
■Mensaje de aviso
Si el siguiente mensaj e de aviso se muestra
en el visualizador de info rmación múltiple y el indicador LTA se enciende en naranja, siga el
procedimiento de resolución de problemas
adecuado. Además, si se muestra un men- saje de aviso diferente, siga las instrucciones
que se muestran en la pantalla.
●“Avería de LTA Visite su concesionario”
El sistema podría no estar funcionando
correctamente. Lleve el vehículo a un taller
de Toyota o taller autorizado de Toyota, o a
un taller de confianza para que lo revisen.
●“LTA no disponible”
El sistema se cancela temporalmente debido
a un funcionamiento incorrecto en un sensor distinto del de la cámara delantera. Desac-
tive el sistema LTA, espere un momento y, a
continuación, active de nuevo el sistema LTA.
●“LTA no disponible a velocidad actual”
La función no se puede utilizar cuando la
velocidad del vehículo supera el rango de
funcionamiento de LTA. Conduzca más des- pacio.
■Personalización
Se pueden modificar los ajustes de la fun-
ción. ( P.588)

2544-5. Uso de los sistemas de asistencia a la conducción
*: Si está instalado

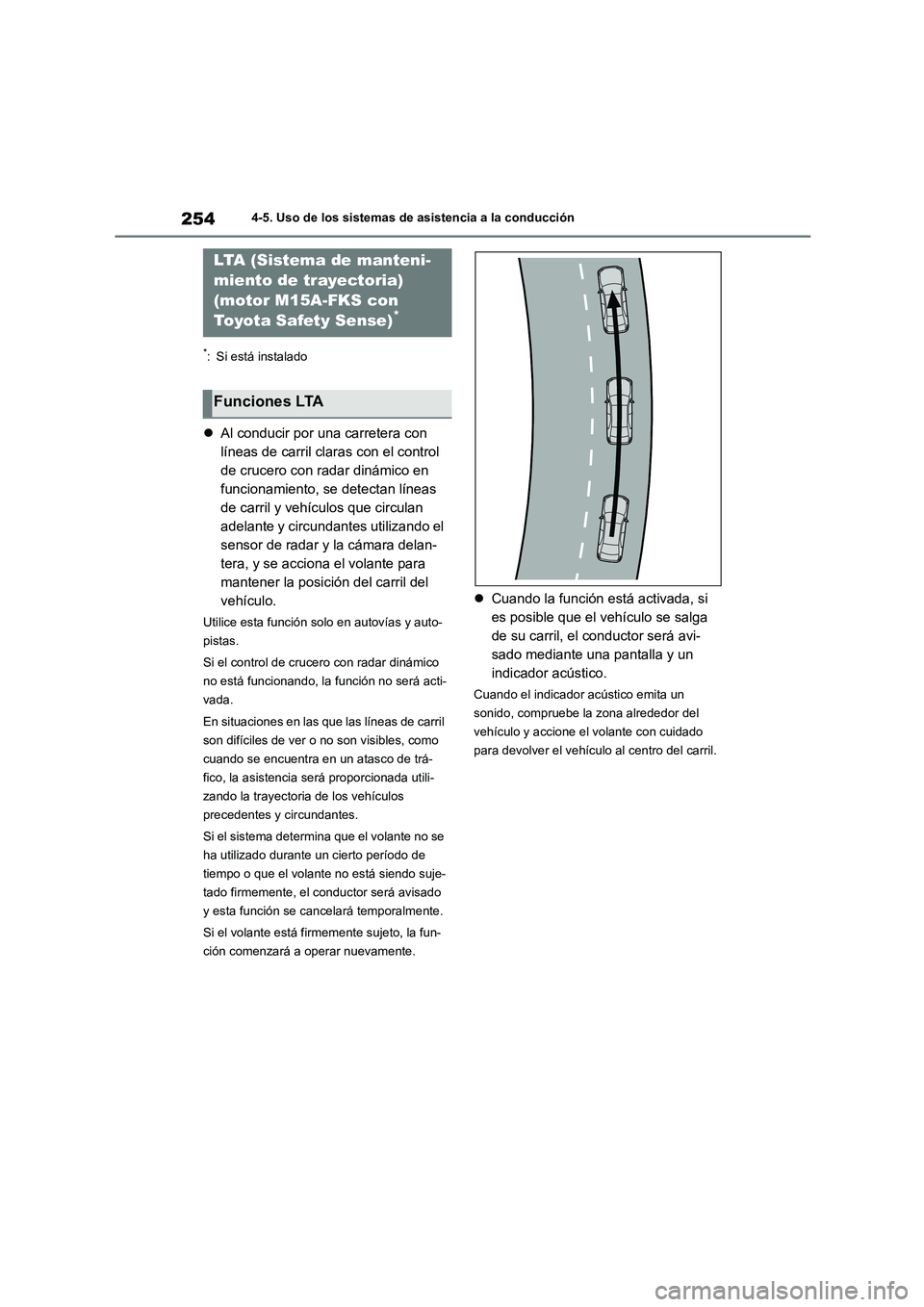

Al conducir por una carretera con
líneas de carril claras con el control
de crucero con radar dinámico en
funcionamiento, se detectan líneas
de carril y vehículos que circulan
adelante y circundantes utilizando el
sensor de radar y la cámara delan-
tera, y se acciona el volante para
mantener la posición del carril del
vehículo.
Utilice esta función solo en autovías y auto-
pistas.
Si el control de crucero con radar dinámico
no está funcionando, la función no será acti-
vada.
En situaciones en las que las líneas de carril
son difíciles de ver o no son visibles, como
cuando se encuentra en un atasco de trá-
fico, la asistencia será proporcionada utili-
zando la trayectoria de los vehículos
precedentes y circundantes.
Si el sistema determina que el volante no se
ha utilizado durante un cierto período de
tiempo o que el volante no está siendo suje-
tado firmemente, el conductor será avisado
y esta función se cancelará temporalmente.
Si el volante está firmemente sujeto, la fun-
ción comenzará a operar nuevamente.
 Cuando la función está activada, si
es posible que el vehículo se salga
de su carril, el conductor será avi-
sado mediante una pantalla y un
indicador acústico.
Cuando el indicador acústico emita un
sonido, compruebe la zona alrededor del
vehículo y accione el volante con cuidado
para devolver el vehículo al centro del carril.
LTA (Sistema de manteni-
miento de trayectoria)
(motor M15A-FKS con
Toyota Safety Sense)*
Funciones LTA

255
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

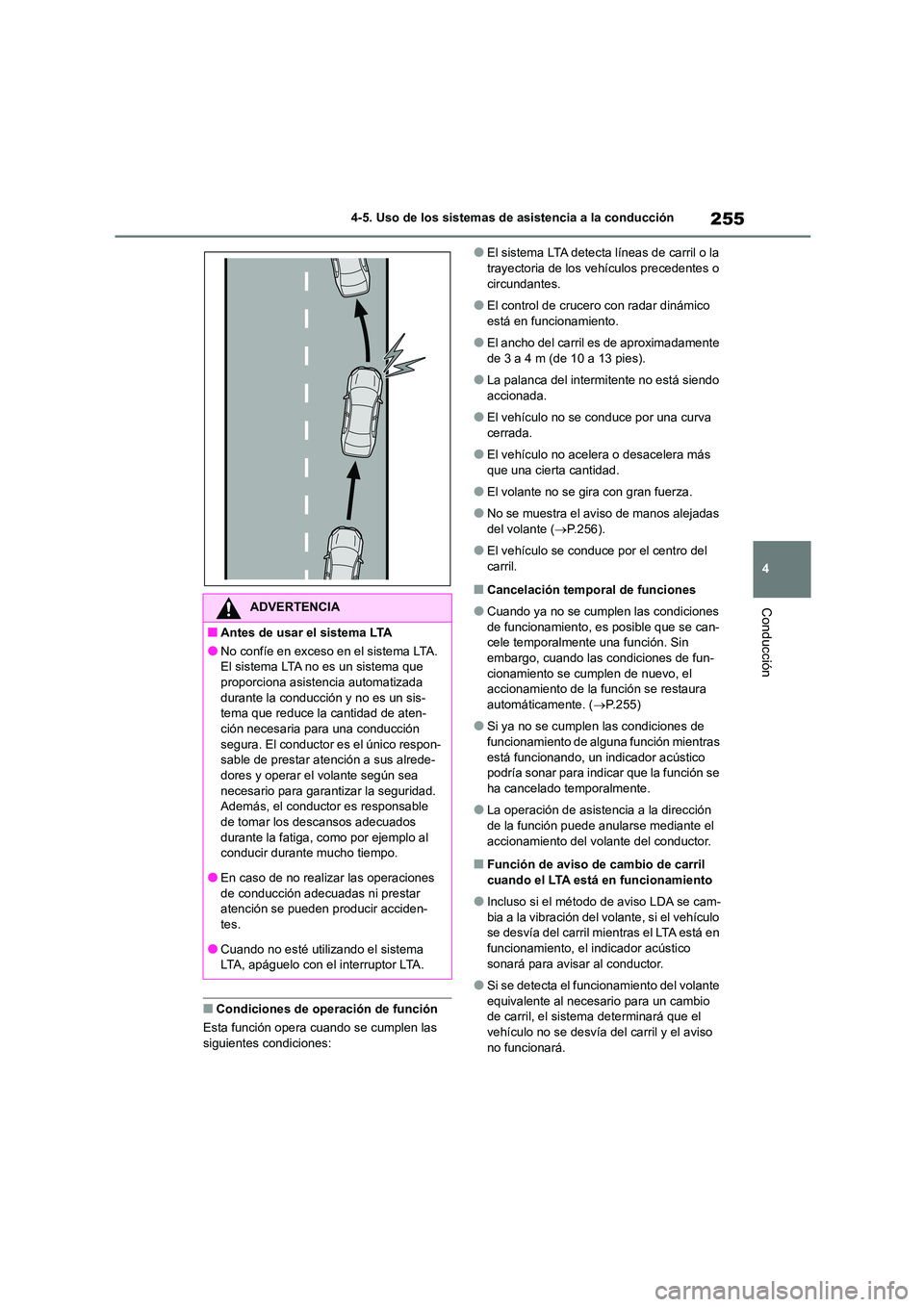

■Condiciones de operación de función
Esta función opera cuando se cumplen las siguientes condiciones:
●El sistema LTA detecta líneas de carril o la trayectoria de los vehículos precedentes o
circundantes.
●El control de crucero con radar dinámico
está en funcionamiento.
●El ancho del carril es de aproximadamente
de 3 a 4 m (de 10 a 13 pies).
●La palanca del intermitente no está siendo
accionada.
●El vehículo no se conduce por una curva cerrada.
●El vehículo no acelera o desacelera más que una cierta cantidad.
●El volante no se gira con gran fuerza.
●No se muestra el av iso de manos alejadas
del volante ( P.256).
●El vehículo se conduce por el centro del
carril.
■Cancelación temporal de funciones
●Cuando ya no se cumplen las condiciones
de funcionamiento, es posible que se can- cele temporalmente una función. Sin
embargo, cuando las condiciones de fun-
cionamiento se cumplen de nuevo, el accionamiento de la función se restaura
automáticamente. ( P.255)
●Si ya no se cumplen las condiciones de
funcionamiento de alguna función mientras
está funcionando, un indicador acústico podría sonar para indicar que la función se
ha cancelado temporalmente.
●La operación de asistencia a la dirección
de la función puede anularse mediante el
accionamiento del vo lante del conductor.
■Función de aviso de cambio de carril cuando el LTA está en funcionamiento
●Incluso si el método de aviso LDA se cam-bia a la vibración del volante, si el vehículo
se desvía del carril mientras el LTA está en
funcionamiento, el indicador acústico sonará para avisar al conductor.
●Si se detecta el funcionamiento del volante equivalente al necesario para un cambio
de carril, el sistema determinará que el
vehículo no se desvía del carril y el aviso no funcionará.
ADVERTENCIA
■Antes de usar el sistema LTA
●No confíe en exceso en el sistema LTA. El sistema LTA no es un sistema que
proporciona asistencia automatizada
durante la conducción y no es un sis- tema que reduce la cantidad de aten-
ción necesaria para una conducción
segura. El conductor es el único respon- sable de prestar atención a sus alrede-
dores y operar el volante según sea
necesario para garantizar la seguridad. Además, el conductor es responsable
de tomar los descansos adecuados
durante la fatiga, como por ejemplo al conducir durante mucho tiempo.
●En caso de no realizar las operaciones
de conducción adecuadas ni prestar atención se pueden producir acciden-
tes.
●Cuando no esté utilizando el sistema LTA, apáguelo con el interruptor LTA.

2564-5. Uso de los sistemas de asistencia a la conducción

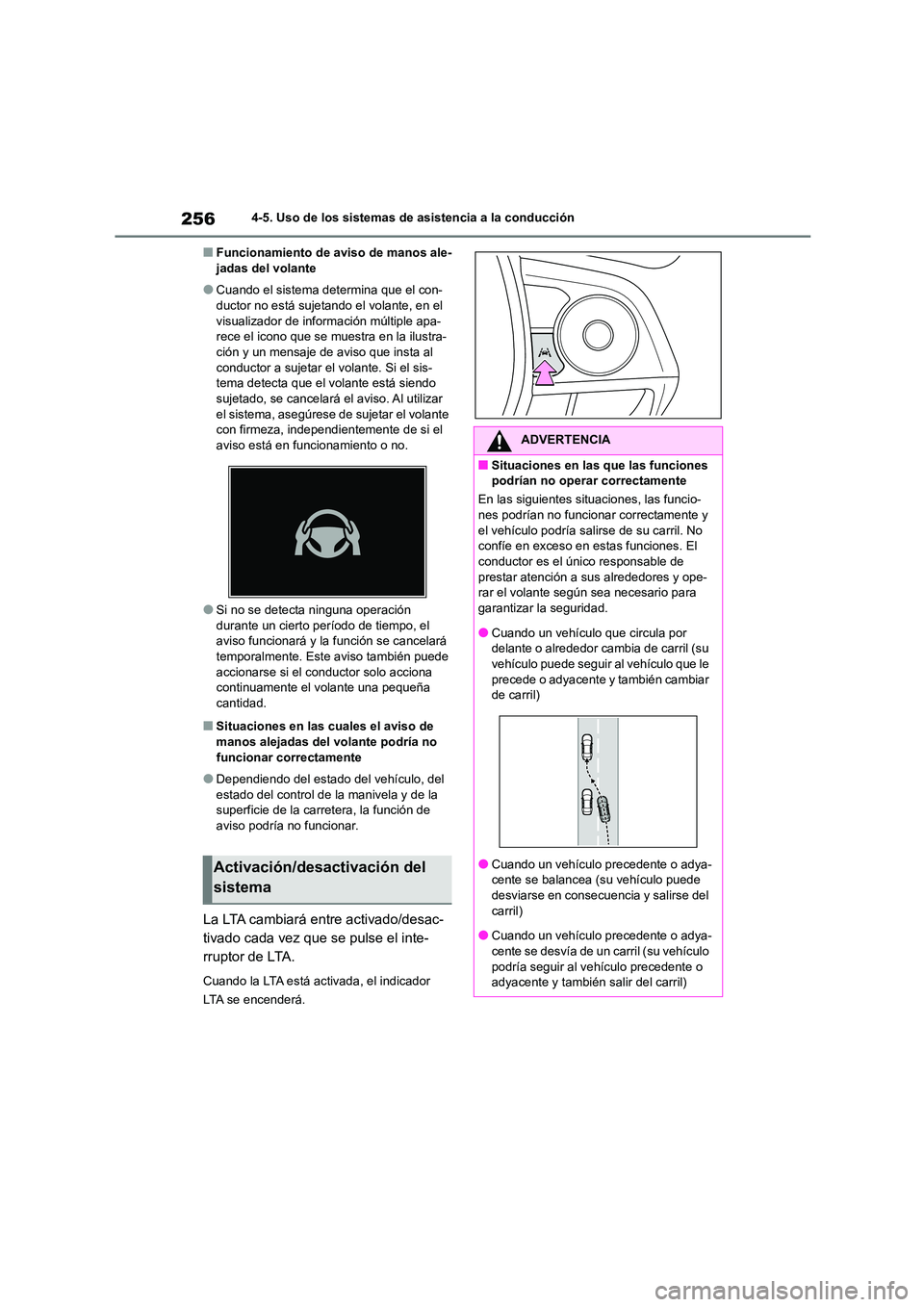

■Funcionamiento de aviso de manos ale- jadas del volante
●Cuando el sistema determina que el con-ductor no está sujetando el volante, en el
visualizador de información múltiple apa-
rece el icono que se muestra en la ilustra- ción y un mensaje de aviso que insta al
conductor a sujetar el volante. Si el sis-
tema detecta que el volante está siendo sujetado, se cancelará el aviso. Al utilizar
el sistema, asegúrese de sujetar el volante
con firmeza, independi entemente de si el
aviso está en funcionamiento o no.
●Si no se detecta ninguna operación
durante un cierto período de tiempo, el aviso funcionará y la función se cancelará
temporalmente. Este aviso también puede
accionarse si el conductor solo acciona continuamente el volante una pequeña
cantidad.
■Situaciones en las cuales el aviso de
manos alejadas del volante podría no funcionar correctamente
●Dependiendo del estado del vehículo, del estado del control de la manivela y de la
superficie de la carretera, la función de
aviso podría no funcionar.
La LTA cambiará entre activado/desac-
tivado cada vez que se pulse el inte-
rruptor de LTA.
Cuando la LTA está activada, el indicador
LTA se encenderá.
Activación/desactivación del
sistema
ADVERTENCIA
■Situaciones en las que las funciones
podrían no operar correctamente
En las siguientes situaciones, las funcio-
nes podrían no funcionar correctamente y el vehículo podría salirse de su carril. No
confíe en exceso en estas funciones. El
conductor es el úni co responsable de prestar atención a sus alrededores y ope-
rar el volante según sea necesario para
garantizar la seguridad.
●Cuando un vehículo que circula por
delante o alrededor cambia de carril (su
vehículo puede seguir al vehículo que le precede o adyacente y también cambiar
de carril)
●Cuando un vehículo precedente o adya- cente se balancea (su vehículo puede
desviarse en consecuencia y salirse del
carril)
●Cuando un vehículo precedente o adya-
cente se desvía de un carril (su vehículo
podría seguir al vehículo precedente o adyacente y también salir del carril)

257
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

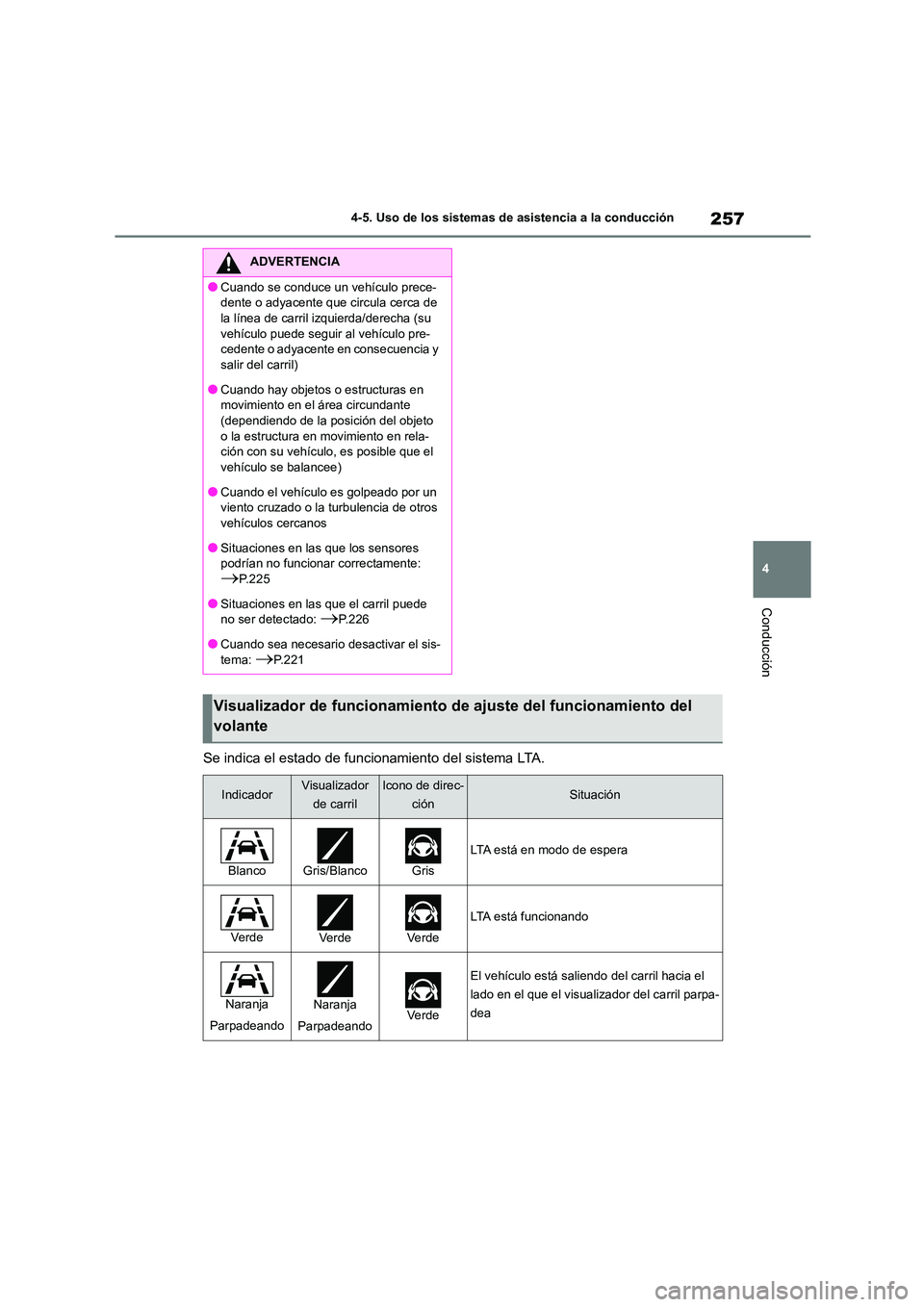

Se indica el estado de funcionamiento del sistema LTA.
ADVERTENCIA
●Cuando se conduce un vehículo prece-
dente o adyacente que circula cerca de
la línea de carril izquierda/derecha (su vehículo puede seguir al vehículo pre-
cedente o adyacente en consecuencia y
salir del carril)
●Cuando hay objetos o estructuras en
movimiento en el área circundante
(dependiendo de la posición del objeto o la estructura en movimiento en rela-
ción con su vehículo, es posible que el
vehículo se balancee)
●Cuando el vehículo es golpeado por un
viento cruzado o la turbulencia de otros
vehículos cercanos
●Situaciones en las que los sensores
podrían no funcionar correctamente:
P. 2 2 5
●Situaciones en las que el carril puede
no ser detectado: P.226
●Cuando sea necesario desactivar el sis- tema: P.221
Visualizador de funcionamiento de ajuste del funcionamiento del
volante
IndicadorVisualizador
de carril
Icono de direc-
ciónSituación
BlancoGris/BlancoGris
LTA está en modo de espera
Ve r d eVe r d eVe r d e
LTA está funcionando
Naranja
Parpadeando
Naranja
ParpadeandoVe r d e
El vehículo está saliendo del carril hacia el
lado en el que el visualizador del carril parpa-
dea

2584-5. Uso de los sistemas de asistencia a la conducción
*: Si está instalado

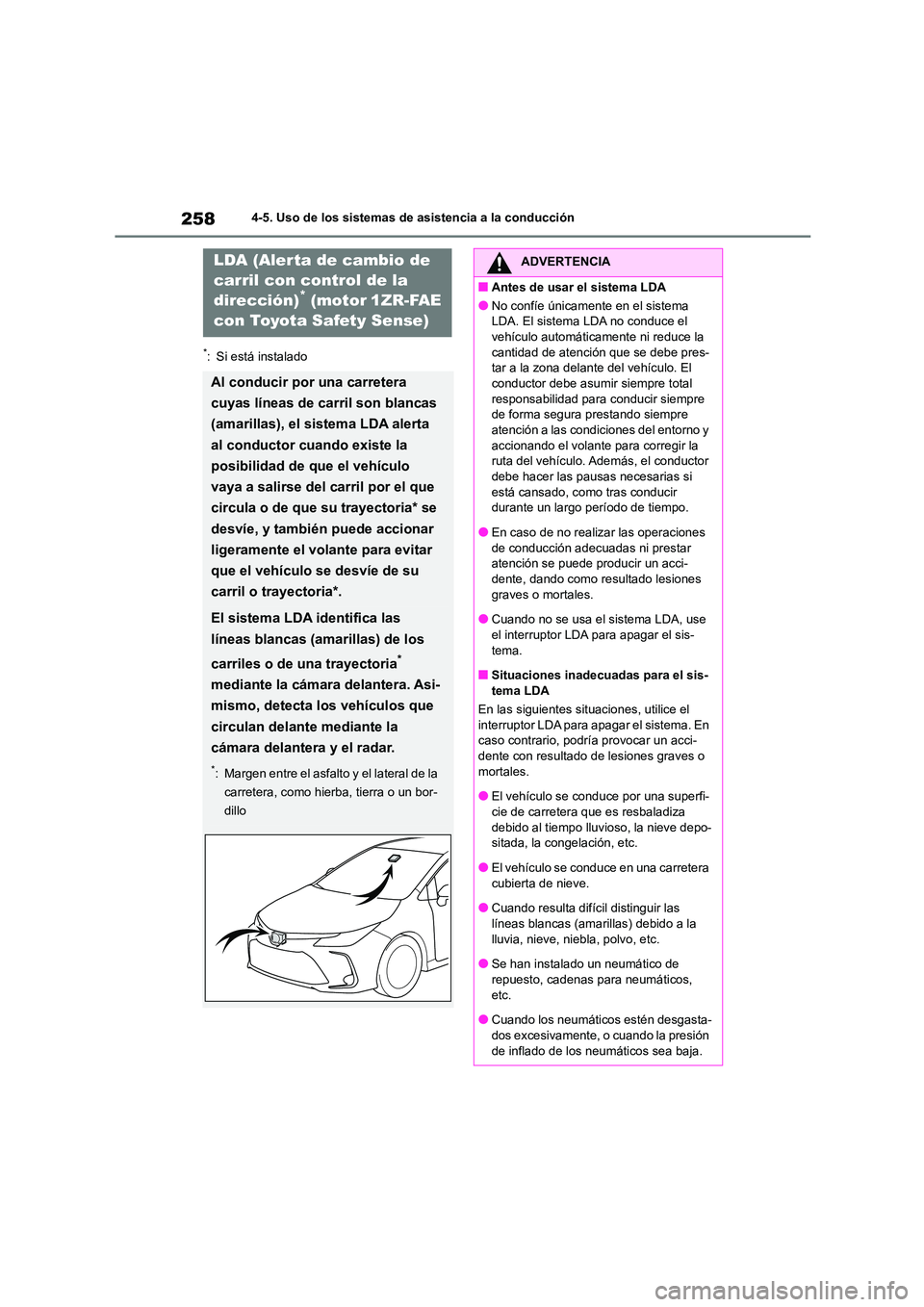

LDA (Alerta de cambio de
carril con control de la
dirección)* (motor 1ZR-FAE
con Toyota Safety Sense)
Al conducir por una carretera
cuyas líneas de carril son blancas
(amarillas), el sistema LDA alerta
al conductor cuando existe la
posibilidad de que el vehículo
vaya a salirse del carril por el que
circula o de que su trayectoria* se
desvíe, y también puede accionar
ligeramente el volante para evitar
que el vehículo se desvíe de su
carril o trayectoria*.
El sistema LDA identifica las
líneas blancas (amarillas) de los
carriles o de una trayectoria*
mediante la cámara delantera. Asi-
mismo, detecta los vehículos que
circulan delante mediante la
cámara delantera y el radar.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bor-
dillo
ADVERTENCIA
■Antes de usar el sistema LDA
●No confíe únicamente en el sistema
LDA. El sistema LDA no conduce el
vehículo automáticamente ni reduce la cantidad de atención que se debe pres-
tar a la zona delante del vehículo. El
conductor debe asumir siempre total responsabilidad para conducir siempre
de forma segura prestando siempre
atención a las condiciones del entorno y accionando el volante para corregir la
ruta del vehículo. Además, el conductor
debe hacer las pausas necesarias si está cansado, como tras conducir
durante un largo período de tiempo.
●En caso de no realizar las operaciones de conducción adecuadas ni prestar
atención se puede producir un acci-
dente, dando como resultado lesiones graves o mortales.
●Cuando no se usa el sistema LDA, use
el interruptor LDA para apagar el sis- tema.
■Situaciones inadecuadas para el sis-
tema LDA
En las siguientes sit uaciones, utilice el
interruptor LDA para apagar el sistema. En caso contrario, podría provocar un acci-
dente con resultado de lesiones graves o
mortales.
●El vehículo se conduce por una superfi-
cie de carretera que es resbaladiza
debido al tiempo lluvioso, la nieve depo- sitada, la congelación, etc.
●El vehículo se conduce en una carretera
cubierta de nieve.
●Cuando resulta difícil distinguir las
líneas blancas (amarillas) debido a la
lluvia, nieve, niebla, polvo, etc.
●Se han instalado un neumático de
repuesto, cadenas para neumáticos,
etc.
●Cuando los neumáticos estén desgasta-
dos excesivamente, o cuando la presión
de inflado de los neumáticos sea baja.
