TOYOTA COROLLA 2023 Manuel du propriétaire (in French)

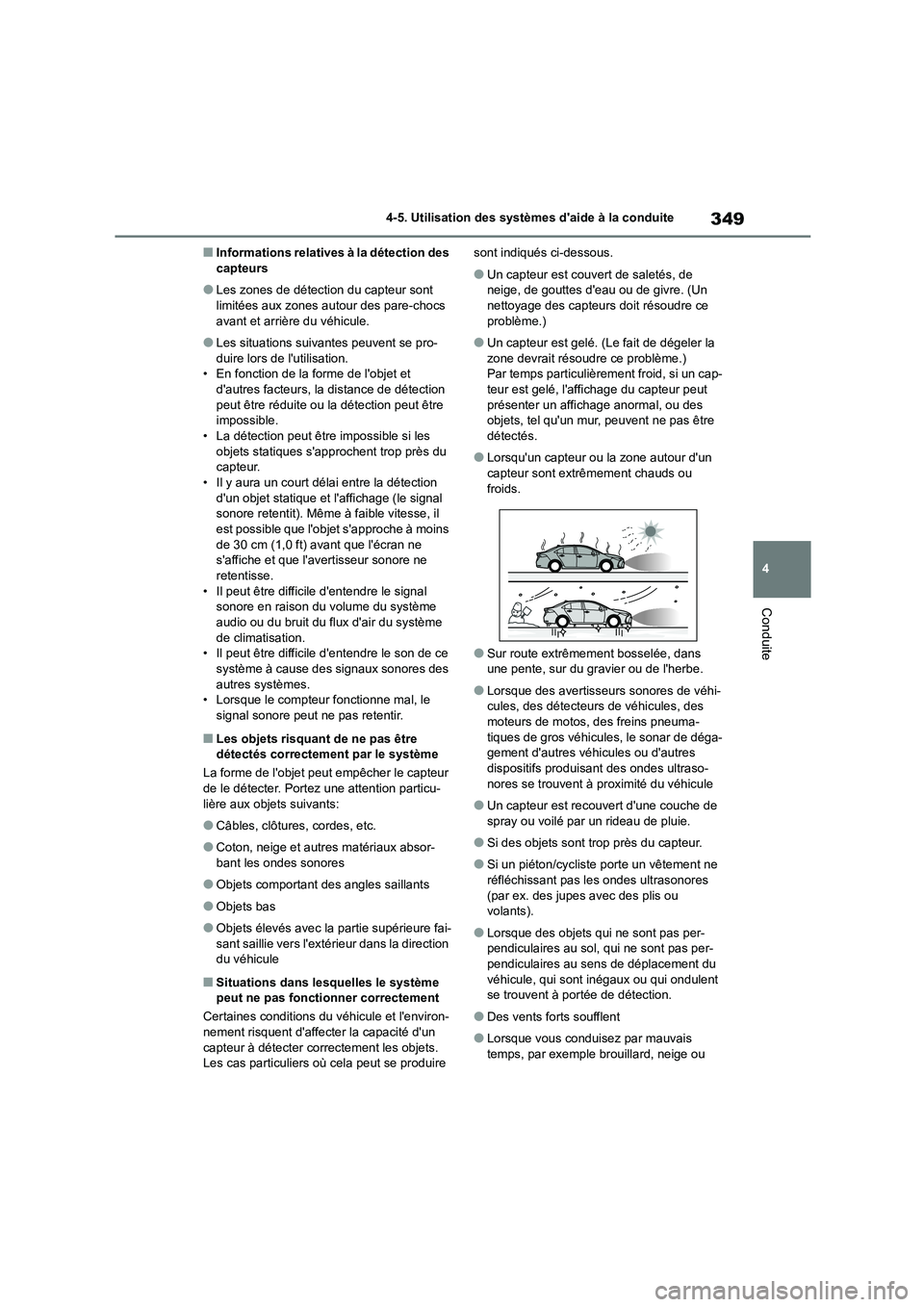

349
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
■Informations relatives à la détection des capteurs
●Les zones de détection du capteur sont limitées aux zones au tour des pare-chocs
avant et arrière du véhicule.
●Les situations suivantes peuvent se pro-
duire lors de l'utilisation.
• En fonction de la forme de l'objet et d'autres facteurs, la distance de détection
peut être réduite ou la détection peut être
impossible.
• La détection peut être impossible si les objets statiques s'approchent trop près du
capteur.
• Il y aura un court délai entre la détection d'un objet statique et l'affichage (le signal
sonore retentit). Même à faible vitesse, il
est possible que l'objet s'approche à moins de 30 cm (1,0 ft) avant que l'écran ne
s'affiche et que l'avertisseur sonore ne
retentisse. • Il peut être difficile d'entendre le signal
sonore en raison du volume du système
audio ou du bruit du flux d'air du système de climatisation.
• Il peut être difficile d'entendre le son de ce
système à cause des signaux sonores des autres systèmes.
• Lorsque le compteur fonctionne mal, le
signal sonore peut ne pas retentir.
■Les objets risquant de ne pas être détectés correctement par le système
La forme de l'objet peut empêcher le capteur
de le détecter. Portez une attention particu-
lière aux objets suivants:
●Câbles, clôtures, cordes, etc.
●Coton, neige et autres matériaux absor-
bant les ondes sonores
●Objets comportant des angles saillants
●Objets bas
●Objets élevés avec la partie supérieure fai-
sant saillie vers l'extérieur dans la direction du véhicule
■Situations dans lesquelles le système
peut ne pas fonctionner correctement
Certaines conditions du véhicule et l'environ-
nement risquent d'affecter la capacité d'un capteur à détecter correctement les objets.
Les cas particuliers où cela peut se produire
sont indiqués ci-dessous.
●Un capteur est couvert de saletés, de
neige, de gouttes d'eau ou de givre. (Un nettoyage des capteurs doit résoudre ce
problème.)
●Un capteur est gelé. (Le fait de dégeler la
zone devrait résoudre ce problème.)
Par temps particulièrement froid, si un cap- teur est gelé, l'affichage du capteur peut
présenter un affichage anormal, ou des
objets, tel qu'un mur, peuvent ne pas être
détectés.
●Lorsqu'un capteur ou la zone autour d'un
capteur sont extrêmement chauds ou froids.
●Sur route extrêmement bosselée, dans une pente, sur du gravier ou de l'herbe.
●Lorsque des avertisseu rs sonores de véhi- cules, des détecteurs de véhicules, des
moteurs de motos, des freins pneuma-
tiques de gros véhicules, le sonar de déga- gement d'autres véhicules ou d'autres
dispositifs produis ant des ondes ultraso-
nores se trouvent à proximité du véhicule
●Un capteur est recouvert d'une couche de
spray ou voilé par un rideau de pluie.
●Si des objets sont trop près du capteur.
●Si un piéton/cycliste porte un vêtement ne
réfléchissant pas le s ondes ultrasonores
(par ex. des jupes avec des plis ou volants).
●Lorsque des objets qui ne sont pas per-pendiculaires au sol, qui ne sont pas per-
pendiculaires au sens de déplacement du
véhicule, qui sont inégaux ou qui ondulent se trouvent à portée de détection.
●Des vents forts soufflent
●Lorsque vous conduisez par mauvais
temps, par exemple brouillard, neige ou

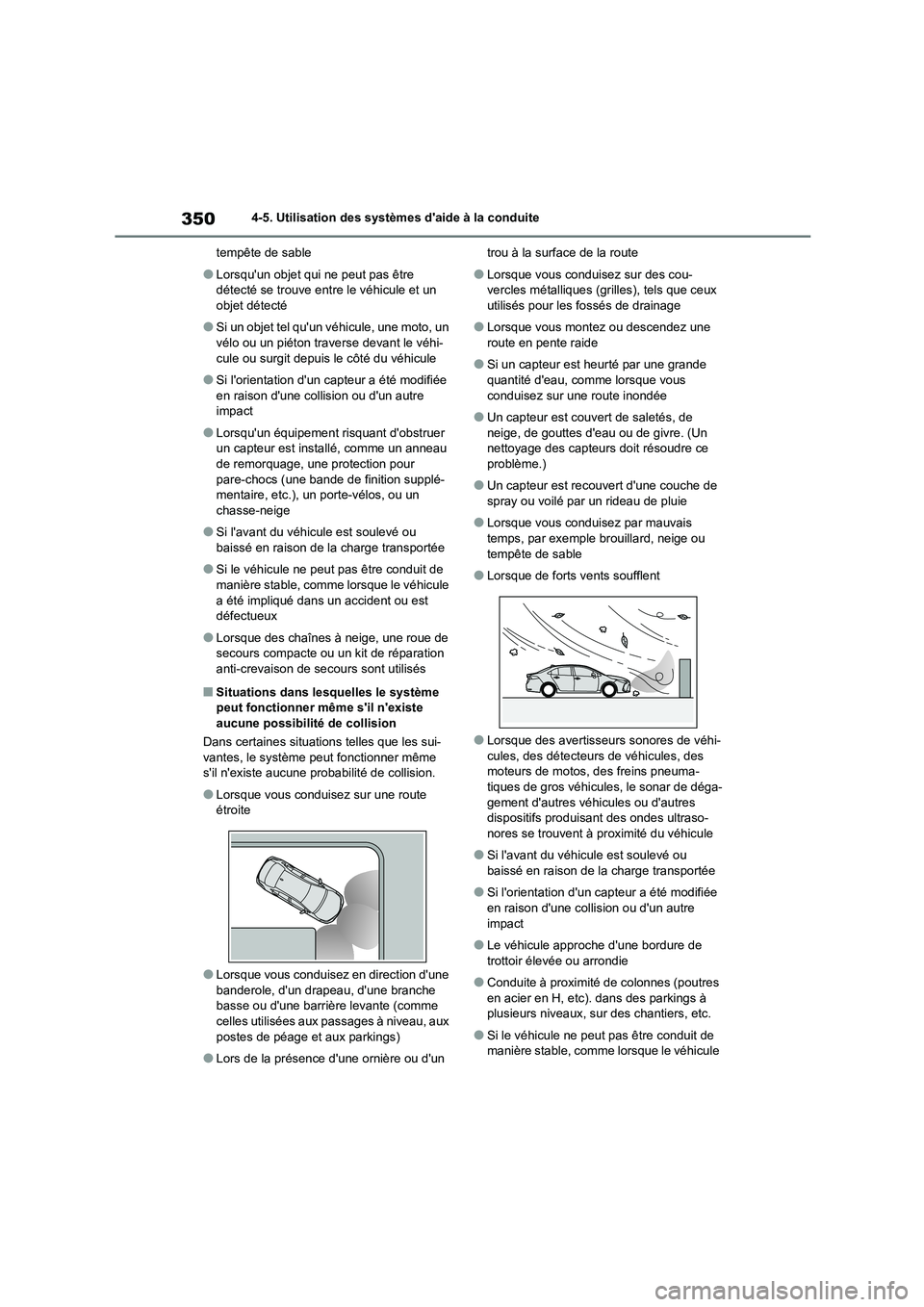

3504-5. Utilisation des systèmes d'aide à la conduite
tempête de sable
●Lorsqu'un objet qui ne peut pas être
détecté se trouve entre le véhicule et un objet détecté
●Si un objet tel qu'un véhicule, une moto, un vélo ou un piéton traverse devant le véhi-
cule ou surgit depuis le côté du véhicule
●Si l'orientation d'un capteur a été modifiée
en raison d'une collision ou d'un autre
impact
●Lorsqu'un équipement risquant d'obstruer
un capteur est installé, comme un anneau
de remorquage, une protection pour pare-chocs (une bande de finition supplé-
mentaire, etc.), un porte-vélos, ou un
chasse-neige
●Si l'avant du véhicule est soulevé ou
baissé en raison de la charge transportée
●Si le véhicule ne peut pas être conduit de
manière stable, comme lorsque le véhicule a été impliqué dans un accident ou est
défectueux
●Lorsque des chaînes à neige, une roue de
secours compacte ou un kit de réparation
anti-crevaison de secours sont utilisés
■Situations dans lesquelles le système peut fonctionner même s'il n'existe
aucune possibilité de collision
Dans certaines situations telles que les sui-
vantes, le système peut fonctionner même s'il n'existe aucune probabilité de collision.
●Lorsque vous conduisez sur une route étroite
●Lorsque vous conduisez en direction d'une banderole, d'un drapeau, d'une branche
basse ou d'une barrière levante (comme
celles utilisées aux passages à niveau, aux postes de péage et aux parkings)
●Lors de la présence d'une ornière ou d'un
trou à la surface de la route
●Lorsque vous conduisez sur des cou-
vercles métalliques (grilles), tels que ceux utilisés pour les fossés de drainage
●Lorsque vous montez ou descendez une route en pente raide
●Si un capteur est heurté par une grande quantité d'eau, comme lorsque vous
conduisez sur une route inondée
●Un capteur est couvert de saletés, de neige, de gouttes d'eau ou de givre. (Un
nettoyage des capteurs doit résoudre ce
problème.)
●Un capteur est recouvert d'une couche de
spray ou voilé par un rideau de pluie
●Lorsque vous conduisez par mauvais
temps, par exemple brouillard, neige ou tempête de sable
●Lorsque de forts vents soufflent
●Lorsque des avertisseu rs sonores de véhi-
cules, des détecteurs de véhicules, des moteurs de motos, des freins pneuma-
tiques de gros véhicules, le sonar de déga-
gement d'autres véhicules ou d'autres dispositifs produis ant des ondes ultraso-
nores se trouvent à proximité du véhicule
●Si l'avant du véhicule est soulevé ou
baissé en raison de la charge transportée
●Si l'orientation d'un capteur a été modifiée
en raison d'une collis ion ou d'un autre
impact
●Le véhicule approche d'une bordure de
trottoir élevée ou arrondie
●Conduite à proximité de colonnes (poutres
en acier en H, etc). dans des parkings à plusieurs niveaux, sur des chantiers, etc.
●Si le véhicule ne peut pas être conduit de manière stable, comme lorsque le véhicule

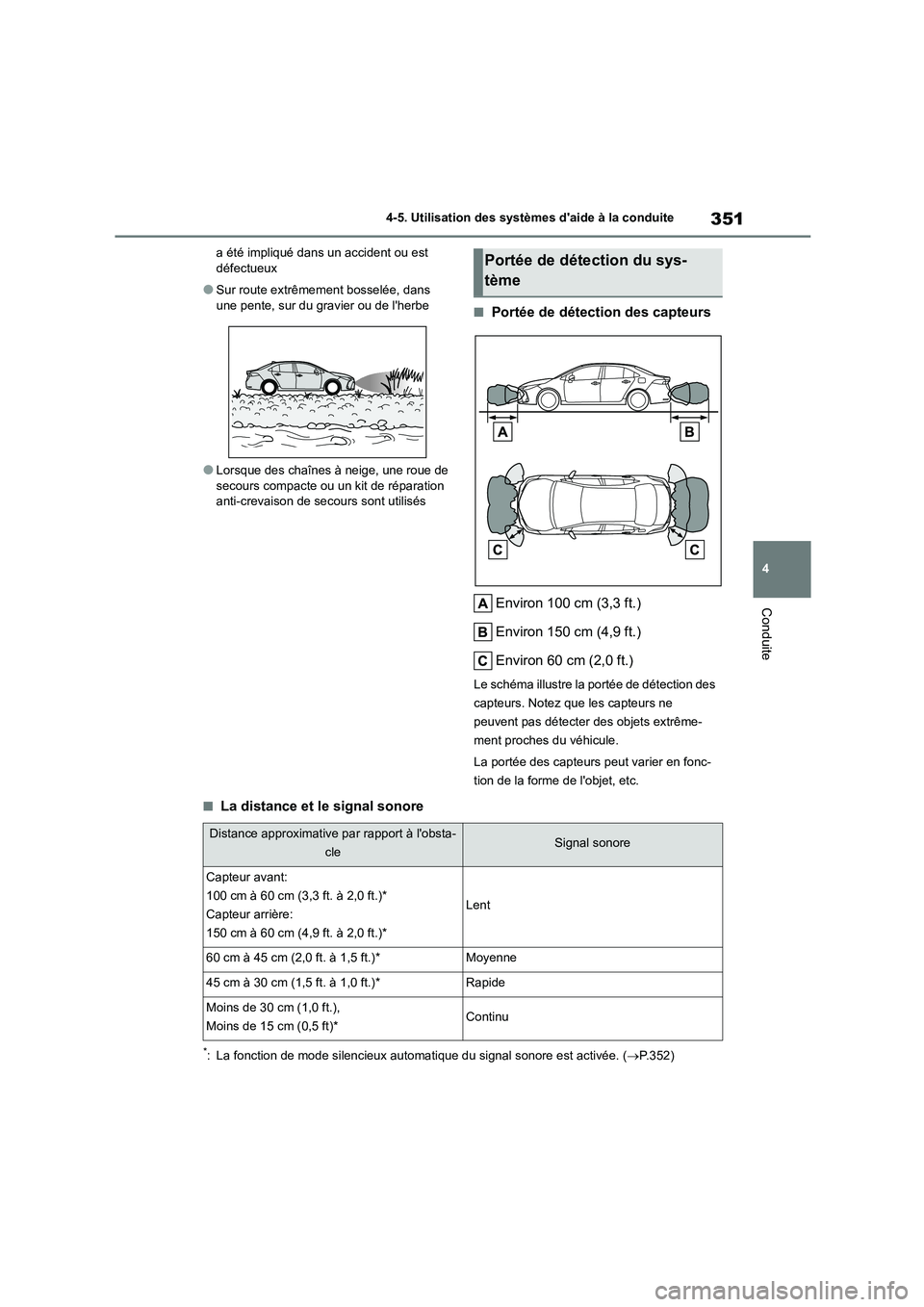

351
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
a été impliqué dans un accident ou est défectueux
●Sur route extrêmement bosselée, dans une pente, sur du gravier ou de l'herbe
●Lorsque des chaînes à neige, une roue de
secours compacte ou un kit de réparation anti-crevaison de secours sont utilisés
■Portée de détection des capteurs
Environ 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Le schéma illustre la portée de détection des
capteurs. Notez que les capteurs ne
peuvent pas détecter des objets extrême-
ment proches du véhicule.
La portée des capteurs peut varier en fonc-
tion de la forme de l'objet, etc.
■La distance et le signal sonore
*: La fonction de mode silencieux automat ique du signal sonore est activée. (P.352)
Portée de détection du sys-
tème
Distance approximative par rapport à l'obsta-
cleSignal sonore
Capteur avant:
100 cm à 60 cm (3,3 ft. à 2,0 ft.)*
Capteur arrière:
150 cm à 60 cm (4,9 ft. à 2,0 ft.)*
Lent
60 cm à 45 cm (2,0 ft. à 1,5 ft.)*Moyenne
45 cm à 30 cm (1,5 ft. à 1,0 ft.)*Rapide
Moins de 30 cm (1,0 ft.),
Moins de 15 cm (0,5 ft)*Continu

3524-5. Utilisation des systèmes d'aide à la conduite

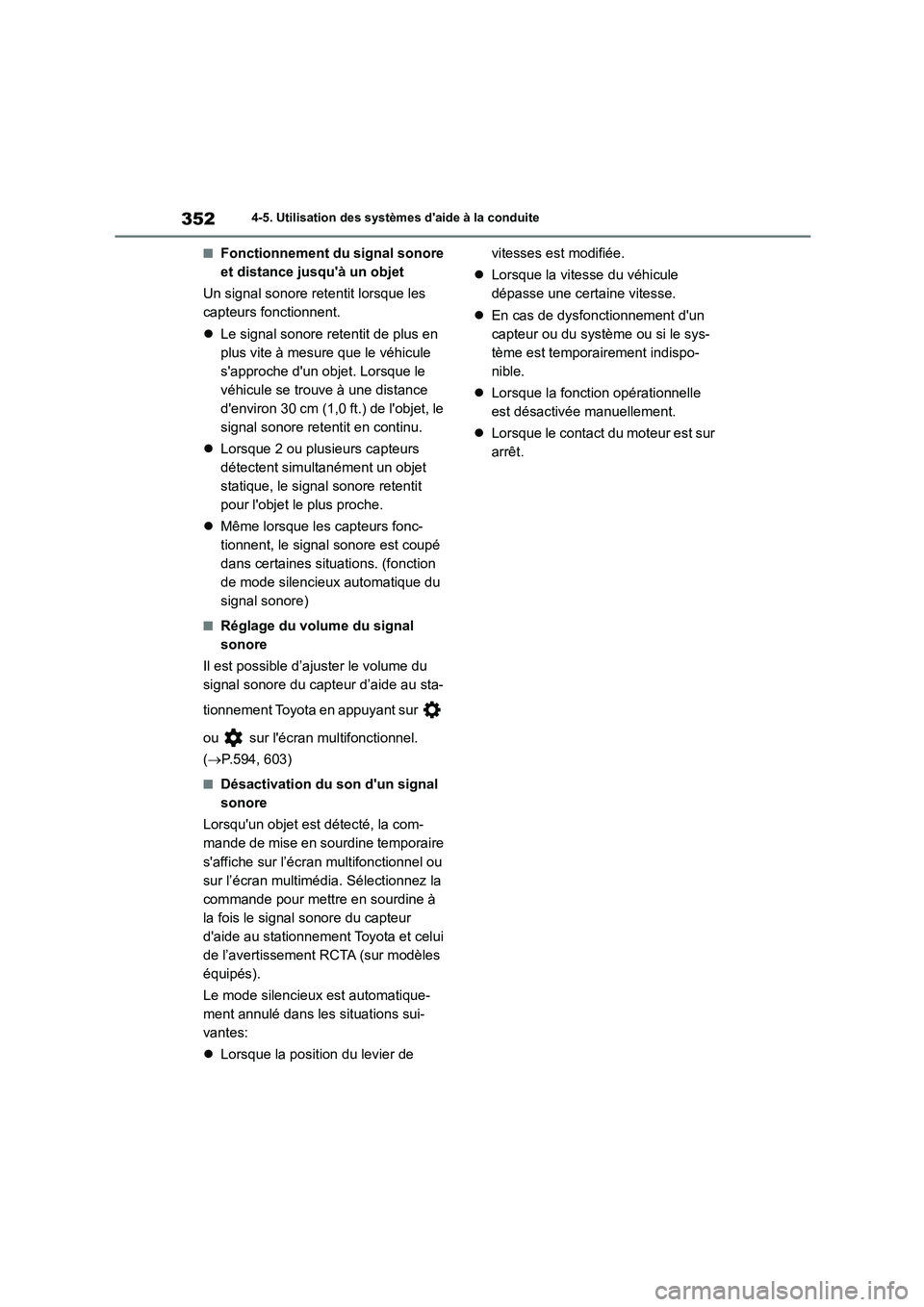

■Fonctionnement du signal sonore
et distance jusqu'à un objet
Un signal sonore retentit lorsque les
capteurs fonctionnent.
 Le signal sonore retentit de plus en
plus vite à mesure que le véhicule
s'approche d'un objet. Lorsque le
véhicule se trouve à une distance
d'environ 30 cm (1,0 ft.) de l'objet, le
signal sonore retentit en continu.
 Lorsque 2 ou plusieurs capteurs
détectent simultanément un objet
statique, le signal sonore retentit
pour l'objet le plus proche.
 Même lorsque les capteurs fonc-
tionnent, le signal sonore est coupé
dans certaines situations. (fonction
de mode silencieux automatique du
signal sonore)
■Réglage du volume du signal
sonore
Il est possible d’ajuster le volume du
signal sonore du capteur d’aide au sta-
tionnement Toyota en appuyant sur
ou sur l'écran multifonctionnel.
( P.594, 603)
■Désactivation du son d'un signal
sonore
Lorsqu'un objet est détecté, la com-
mande de mise en sourdine temporaire
s'affiche sur l’écran multifonctionnel ou
sur l’écran multimédia. Sélectionnez la
commande pour mettre en sourdine à
la fois le signal sonore du capteur
d'aide au stationnement Toyota et celui
de l’avertissement RCTA (sur modèles
équipés).
Le mode silencieux est automatique-
ment annulé dans les situations sui-
vantes:
 Lorsque la position du levier de
vitesses est modifiée.
 Lorsque la vitesse du véhicule
dépasse une certaine vitesse.
 En cas de dysfonctionnement d'un
capteur ou du système ou si le sys-
tème est temporairement indispo-
nible.
 Lorsque la fonction opérationnelle
est désactivée manuellement.
 Lorsque le contact du moteur est sur
arrêt.

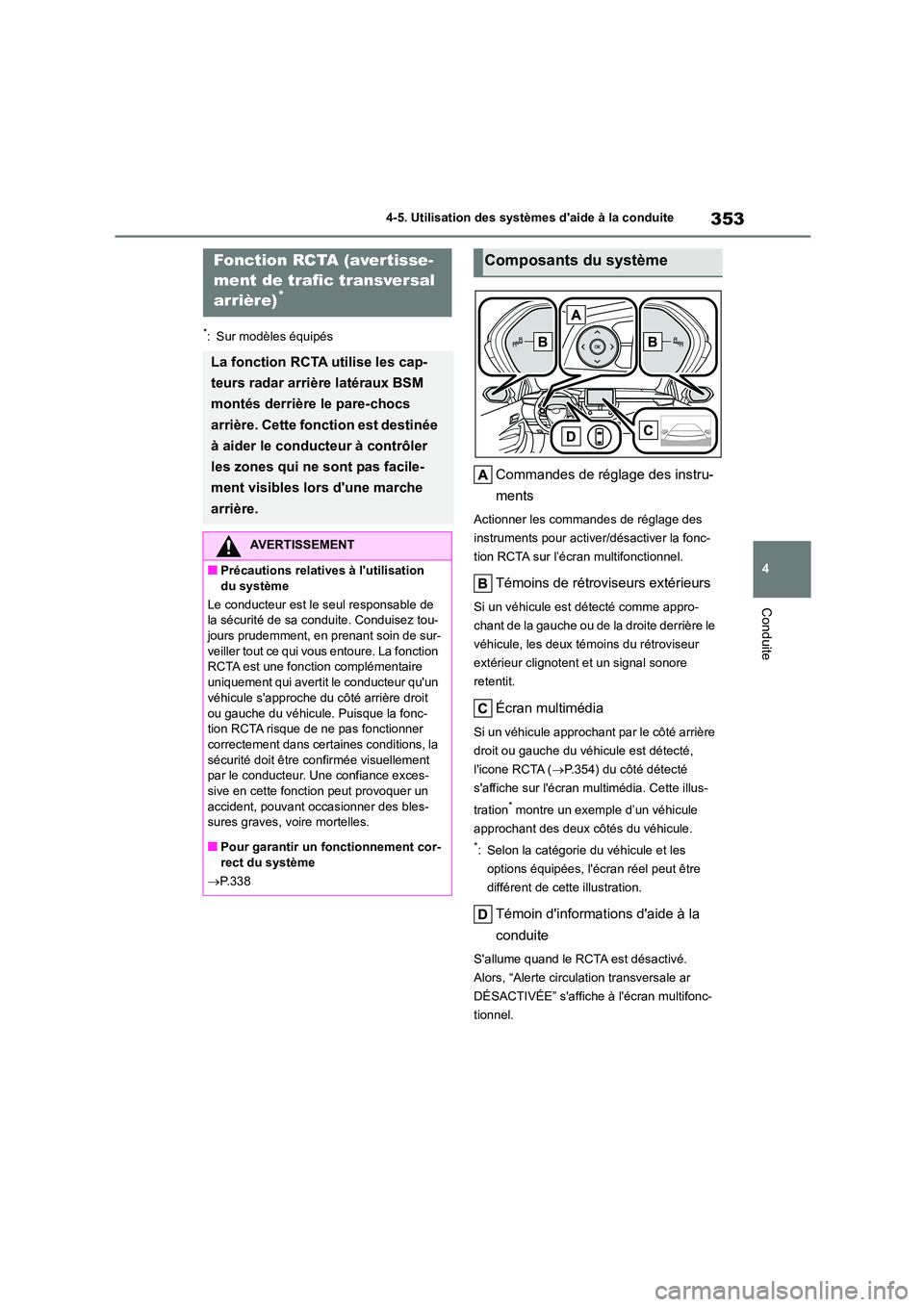

353
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
*: Sur modèles équipés
Commandes de réglage des instru-
ments
Actionner les commandes de réglage des
instruments pour activer/désactiver la fonc-
tion RCTA sur l’écran multifonctionnel.
Témoins de rétroviseurs extérieurs
Si un véhicule est détecté comme appro-
chant de la gauche ou de la droite derrière le
véhicule, les deux témoins du rétroviseur
extérieur clignotent et un signal sonore
retentit.
Écran multimédia
Si un véhicule approchant par le côté arrière
droit ou gauche du véhicule est détecté,
l'icone RCTA ( P.354) du côté détecté
s'affiche sur l'écran multimédia. Cette illus-
tration* montre un exemple d’un véhicule
approchant des deux côtés du véhicule.
*: Selon la catégorie du véhicule et les
options équipées, l'écran réel peut être
différent de cette illustration.
Témoin d'informations d'aide à la
conduite
S'allume quand le RCTA est désactivé.
Alors, “Alerte circulation transversale ar
DÉSACTIVÉE” s'affiche à l'écran multifonc-
tionnel.
Fonction RCTA (avertisse-
ment de trafic transversal
arrière)*
La fonction RCTA utilise les cap-
teurs radar arrière latéraux BSM
montés derrière le pare-chocs
arrière. Cette fonc tion est destinée
à aider le conducteur à contrôler
les zones qui ne sont pas facile-
ment visibles lors d'une marche
arrière.
AVERTISSEMENT
■Précautions relatives à l'utilisation
du système
Le conducteur est le seul responsable de la sécurité de sa conduite. Conduisez tou-
jours prudemment, en prenant soin de sur-
veiller tout ce qui vous entoure. La fonction RCTA est une fonction complémentaire
uniquement qui avertit le conducteur qu'un
véhicule s'approche du côté arrière droit
ou gauche du véhicule. Puisque la fonc- tion RCTA risque de ne pas fonctionner
correctement dans cert aines conditions, la
sécurité doit être confirmée visuellement par le conducteur. Une confiance exces-
sive en cette fonction peut provoquer un
accident, pouvant occasionner des bles- sures graves, voire mortelles.
■Pour garantir un fonctionnement cor-
rect du système
 P.338
Composants du système

3544-5. Utilisation des systèmes d'aide à la conduite

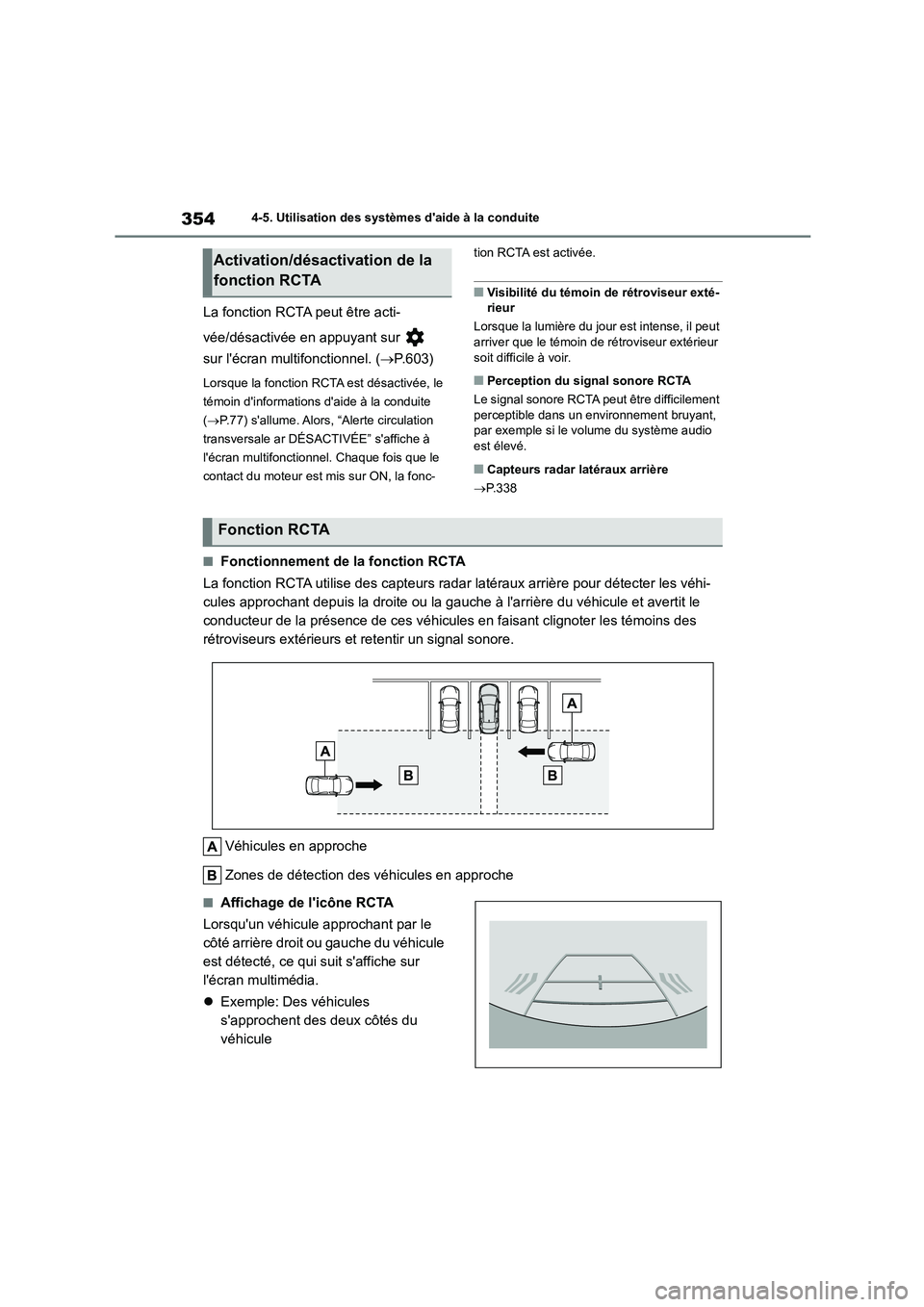

La fonction RCTA peut être acti-
vée/désactivée en appuyant sur
sur l'écran multifonctionnel. ( P.603)
Lorsque la fonction RCTA est désactivée, le
témoin d'informations d'aide à la conduite
( P.77) s'allume. Alors, “Alerte circulation
transversale ar DÉSACTIVÉE” s'affiche à
l'écran multifonctionnel. Chaque fois que le
contact du moteur est mis sur ON, la fonc-
tion RCTA est activée.
■Visibilité du témoin de rétroviseur exté-
rieur
Lorsque la lumière du jour est intense, il peut arriver que le témoin de rétroviseur extérieur
soit difficile à voir.
■Perception du signal sonore RCTA
Le signal sonore RCTA peut être difficilement
perceptible dans un environnement bruyant, par exemple si le volume du système audio
est élevé.
■Capteurs radar latéraux arrière
 P. 3 3 8
■Fonctionnement de la fonction RCTA
La fonction RCTA utilise des capteurs radar latéraux arrière pour détecter les véhi-
cules approchant depuis la droite ou la gauche à l'arrière du véhicule et avertit le
conducteur de la présence de ces véhicules en faisant clignoter les témoins des
rétroviseurs extérieurs et retentir un signal sonore.
Véhicules en approche
Zones de détection des véhicules en approche
■Affichage de l'icône RCTA
Lorsqu'un véhicule approchant par le
côté arrière droit ou gauche du véhicule
est détecté, ce qui suit s'affiche sur
l'écran multimédia.
 Exemple: Des véhicules
s'approchent des deux côtés du
véhicule
Activation/désactivation de la
fonction RCTA
Fonction RCTA

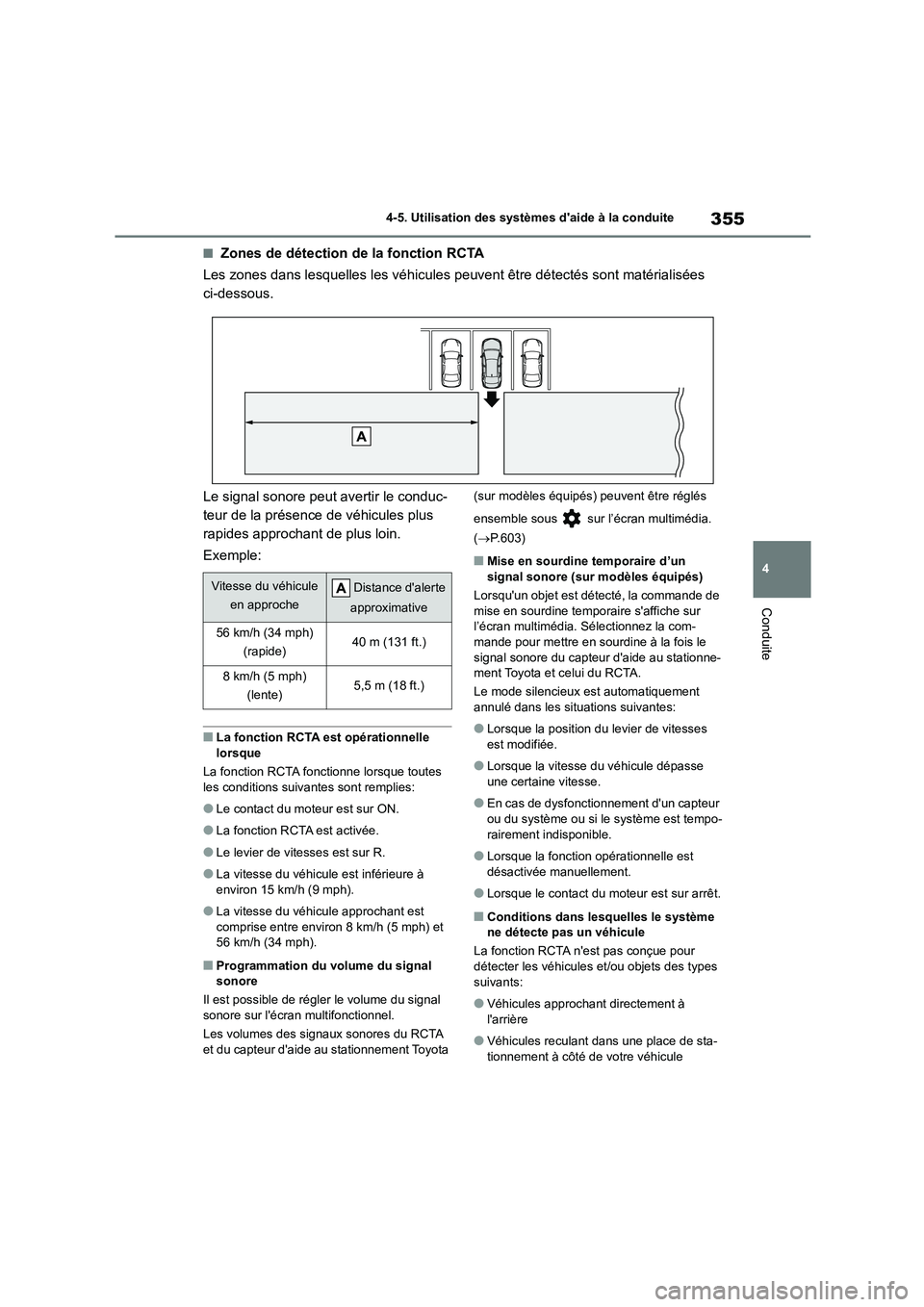

355
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
■Zones de détection de la fonction RCTA
Les zones dans lesquelles les véhicules peuvent être détectés sont matérialisées
ci-dessous.
Le signal sonore peut avertir le conduc-
teur de la présence de véhicules plus
rapides approchant de plus loin.
Exemple:
■La fonction RCTA est opérationnelle lorsque
La fonction RCTA fonctionne lorsque toutes
les conditions suivantes sont remplies:
●Le contact du moteur est sur ON.
●La fonction RCTA est activée.
●Le levier de vitesses est sur R.
●La vitesse du véhicule est inférieure à
environ 15 km/h (9 mph).
●La vitesse du véhicu le approchant est
comprise entre environ 8 km/h (5 mph) et
56 km/h (34 mph).
■Programmation du volume du signal sonore
Il est possible de régler le volume du signal
sonore sur l'écran multifonctionnel.
Les volumes des signaux sonores du RCTA
et du capteur d'aide au stationnement Toyota
(sur modèles équipés) peuvent être réglés
ensemble sous sur l’écran multimédia.
( P.603)
■Mise en sourdine temporaire d’un
signal sonore (sur modèles équipés)
Lorsqu'un objet est détecté, la commande de mise en sourdine temporaire s'affiche sur
l’écran multimédia. Sélectionnez la com-
mande pour mettre en sourdine à la fois le signal sonore du capteur d'aide au stationne-
ment Toyota et celui du RCTA.
Le mode silencieux est automatiquement
annulé dans les situations suivantes:
●Lorsque la position du levier de vitesses
est modifiée.
●Lorsque la vitesse du véhicule dépasse
une certaine vitesse.
●En cas de dysfonctionnement d'un capteur
ou du système ou si le système est tempo- rairement indisponible.
●Lorsque la fonction opérationnelle est désactivée manuellement.
●Lorsque le contact du moteur est sur arrêt.
■Conditions dans lesquelles le système ne détecte pas un véhicule
La fonction RCTA n'est pas conçue pour
détecter les véhicules et/ou objets des types
suivants:
●Véhicules approchant directement à
l'arrière
●Véhicules reculant dans une place de sta-
tionnement à côté de votre véhicule
Vitesse du véhicule
en approche
Distance d'alerte
approximative
56 km/h (34 mph)
(rapide)40 m (131 ft.)
8 km/h (5 mph)
(lente)5,5 m (18 ft.)

3564-5. Utilisation des systèmes d'aide à la conduite
●Véhicules ne pouvant pas être détectés par les capteurs à cause d'obstacles
●Glissières de sécurité, murs, panneaux,
véhicules en stationnement et objets fixes
similaires*
●Motos de petites cylindrées, vélos, piétons,
etc.*
●Véhicules s'éloignant de votre véhicule
●Véhicules approchant des places de sta-
tionnement à côté de votre véhicule*
●La distance entre le capteur et le véhicule
qui approche est devenue trop courte*: Selon les conditions, il peut arriver qu'un
véhicule et/ou un objet soit détecté.
■Situations dans lesquelles le système
peut ne pas fonctionner correctement
La fonction RCTA peut ne pas détecter cor-
rectement les véhicules dans les situations suivantes:
●Lorsque le capteur est mal aligné suite à un impact important au niveau du capteur
ou de sa zone environnante
●Lorsque de la boue, de la neige, de la
glace, un autocollant, et c. recouvre le cap-
teur ou la zone environnante au-dessus du pare-chocs arrière
●Lorsque vous roulez sur une chaussée humide comportant des flaques d'eau pen-
dant des intempéries, chutes de pluie ou
de neige importantes ou brouillard épais
●Lorsque plusieurs véhicules approchent
alors qu'ils se suivent de près
●Lorsqu'un véhicule approche à grande
vitesse
●Lorsqu'un équipement risquant d'obstruer
un capteur est installé, comme un anneau de remorquage, une protection pour
pare-chocs (une bande de finition supplé- mentaire, etc.), un porte-vélos, ou un
chasse-neige
●Lorsque vous reculez sur une pente avec
changement de déclivité brutal
●Lorsque vous reculez pour sortir d'un
espace de stationnement à angle aigu
●Immédiatement après avoir activé la fonc-
tion RCTA
●Immédiatement après le démarrage du
moteur avec la fonction RCTA activée
●Lorsqu'un véhicule ne peut pas être
détecté par les capteurs à cause d'obsta-
cles
●Lorsque vous tractez une cara-
vane/remorque
●Lorsqu'il y a un écart de hauteur important
entre votre véhicule et le véhicule qui entre dans la zone de détection
●Lorsqu'un capteur ou la zone autour d'un capteur sont extrêmement chauds ou
froids
●Si la suspension a été modifiée ou que des

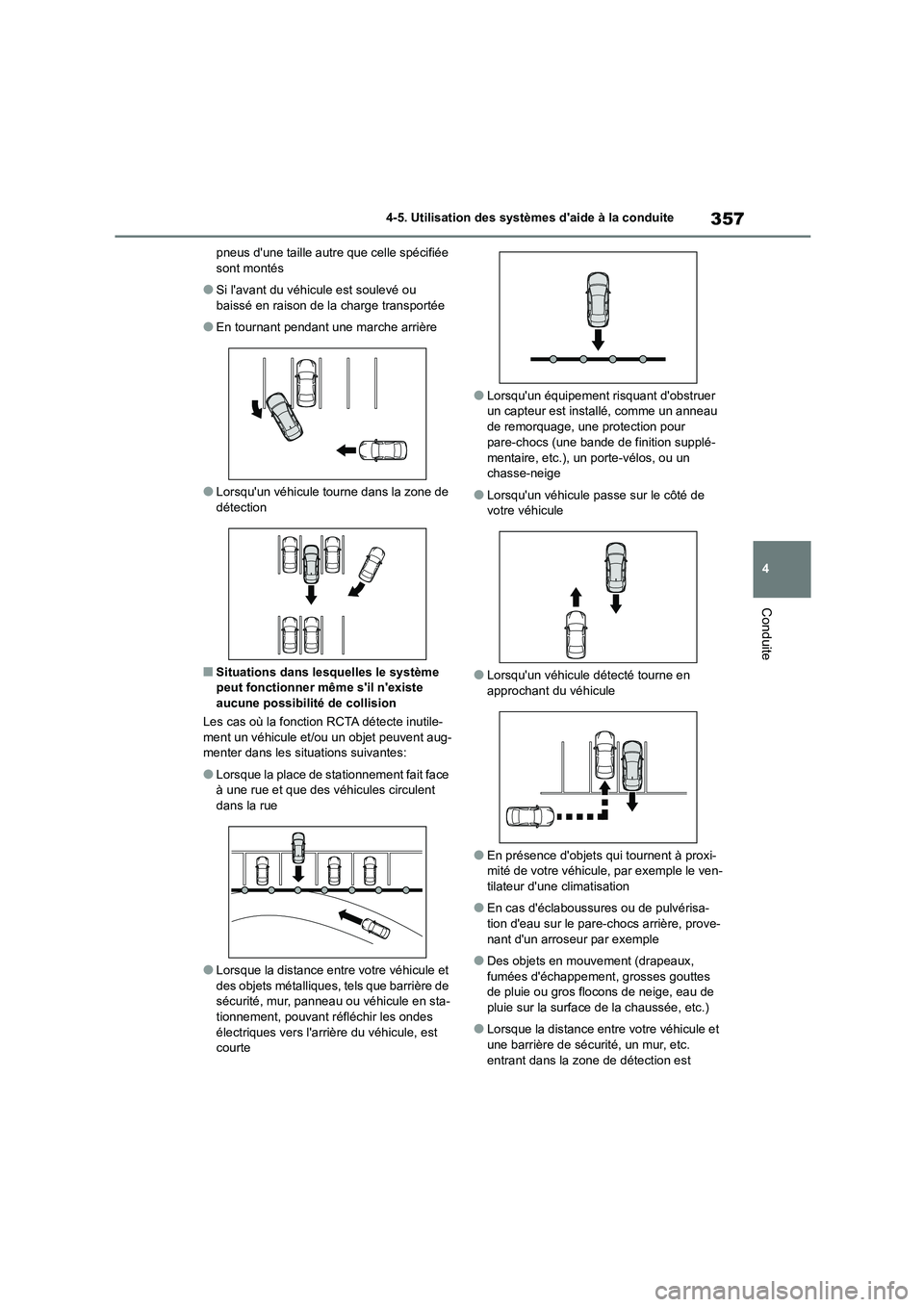

357
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
pneus d'une taille autre que celle spécifiée sont montés
●Si l'avant du véhicule est soulevé ou baissé en raison de la charge transportée
●En tournant pendant une marche arrière
●Lorsqu'un véhicule tourne dans la zone de
détection
■Situations dans lesquelles le système
peut fonctionner même s'il n'existe
aucune possibilité de collision
Les cas où la fonction RCTA détecte inutile- ment un véhicule et/ou un objet peuvent aug-
menter dans les situations suivantes:
●Lorsque la place de stationnement fait face
à une rue et que des véhicules circulent
dans la rue
●Lorsque la distance entre votre véhicule et
des objets métalliques, tels que barrière de sécurité, mur, panneau ou véhicule en sta-
tionnement, pouvant réfléchir les ondes
électriques vers l'arrière du véhicule, est courte
●Lorsqu'un équipement ri squant d'obstruer un capteur est installé, comme un anneau
de remorquage, une protection pour
pare-chocs (une bande de finition supplé-
mentaire, etc.), un porte-vélos, ou un chasse-neige
●Lorsqu'un véhicule passe sur le côté de votre véhicule
●Lorsqu'un véhicule détecté tourne en approchant du véhicule
●En présence d'objets qui tournent à proxi-mité de votre véhicule, par exemple le ven-
tilateur d'une climatisation
●En cas d'éclaboussures ou de pulvérisa-
tion d'eau sur le pare-chocs arrière, prove-
nant d'un arroseur par exemple
●Des objets en mouvement (drapeaux,
fumées d'échappement, grosses gouttes de pluie ou gros flocons de neige, eau de
pluie sur la surface de la chaussée, etc.)
●Lorsque la distance entre votre véhicule et
une barrière de sécurité, un mur, etc.
entrant dans la zone de détection est

3584-5. Utilisation des systèmes d'aide à la conduite
courte
●Grilles et caniveaux
●Lorsqu'un capteur ou la zone autour d'un
capteur sont extrêmement chauds ou
froids
●Si la suspension a été modifiée ou que des
pneus d'une taille autre que celle spécifiée sont montés
●Si l'avant du véhicule est soulevé ou
baissé en raison de la charge transportée
*: Sur modèles équipés
Le système peut détecter ce qui suit
comme étant des objets détectables.
(Les objets détectables varient selon la
fonction.)
 Objets statiques à l'avant et à
l'arrière du véhicule ( P.363)
 Véhicules en mouvement derrière le
véhicule ( P.366)
PKSB (frein d'aide au sta-
tionnement)*
Le système PKSB (frein d'aide au
stationnement) est composé des
fonctions suivantes, lorsque vous
roulez à basse vitesse ou en
marche arrière, par exemple pour
vous garer. Lorsque le système
détermine que la probabilité d'une
collision avec un objet détecté est
élevée, un avertissement se
déclenche pour inciter le conduc-
teur à prendre des mesures d'évi-
tement. Si le système détermine
que la probabilité d'une collision
avec un objet détecté est extrême-
ment élevée, les freins sont auto-
matiquement appliqués pour
permettre d'éviter la collision ou
aider à réduire l'impact de la colli-
sion.
Système PKSB (frein d'aide au
stationnement)
