TOYOTA COROLLA HATCHBACK 2019 Manual del propietario (in Spanish)

6

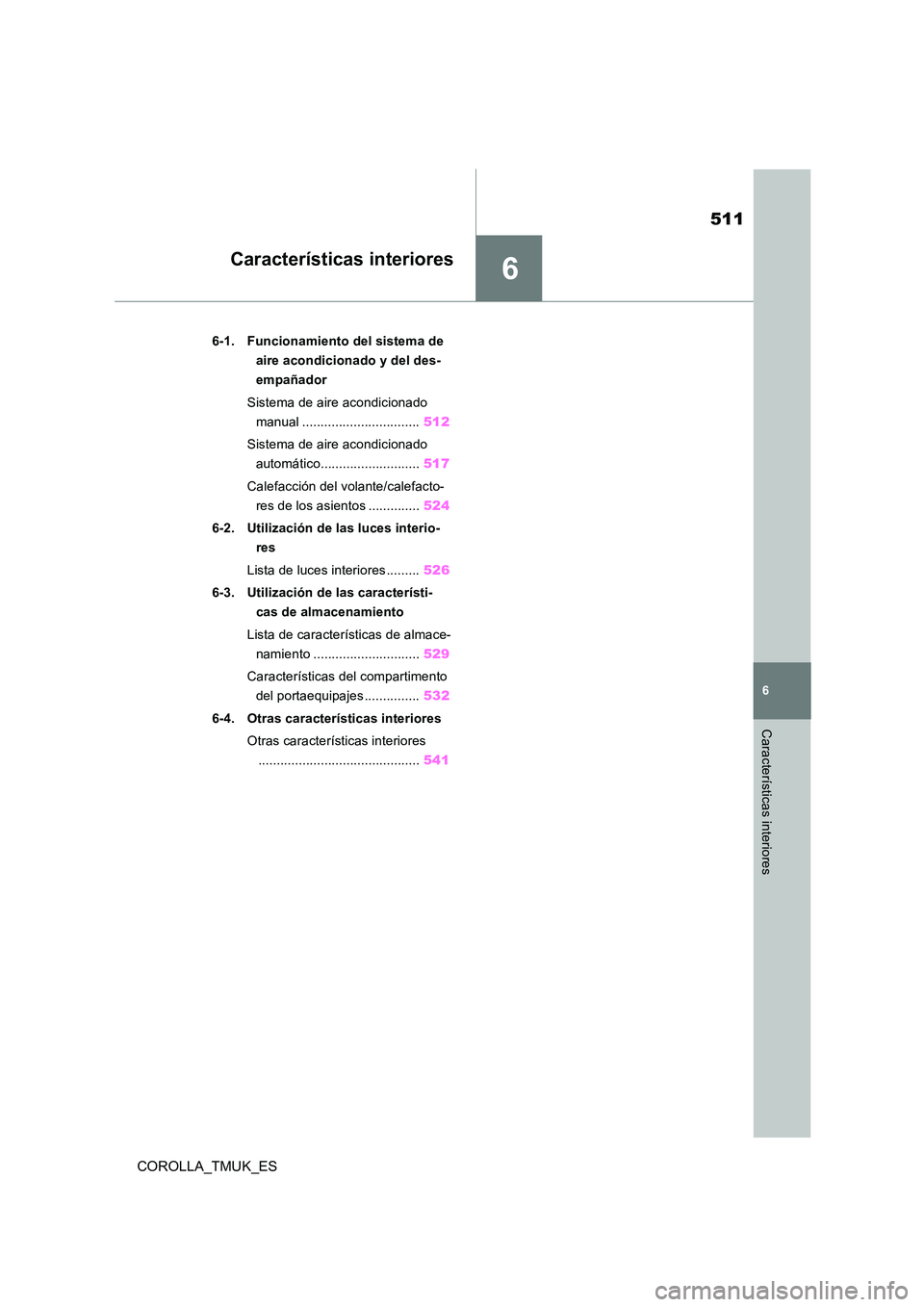

511
COROLLA_TMUK_ES
6
Características interiores
Características interiores
.6-1. Funcionamiento del sistema de
aire acondicionado y del des-
empañador
Sistema de aire acondicionado
manual ................................ 512
Sistema de aire acondicionado
automático........................... 517
Calefacción del volante/calefacto-
res de los asientos .............. 524
6-2. Utilización de las luces interio-
res
Lista de luces interiores......... 526
6-3. Utilización de las característi-
cas de almacenamiento
Lista de características de almace-
namiento ............................. 529
Características del compartimento
del portaequipajes ............... 532
6-4. Otras características interiores
Otras características interiores
............................................ 541

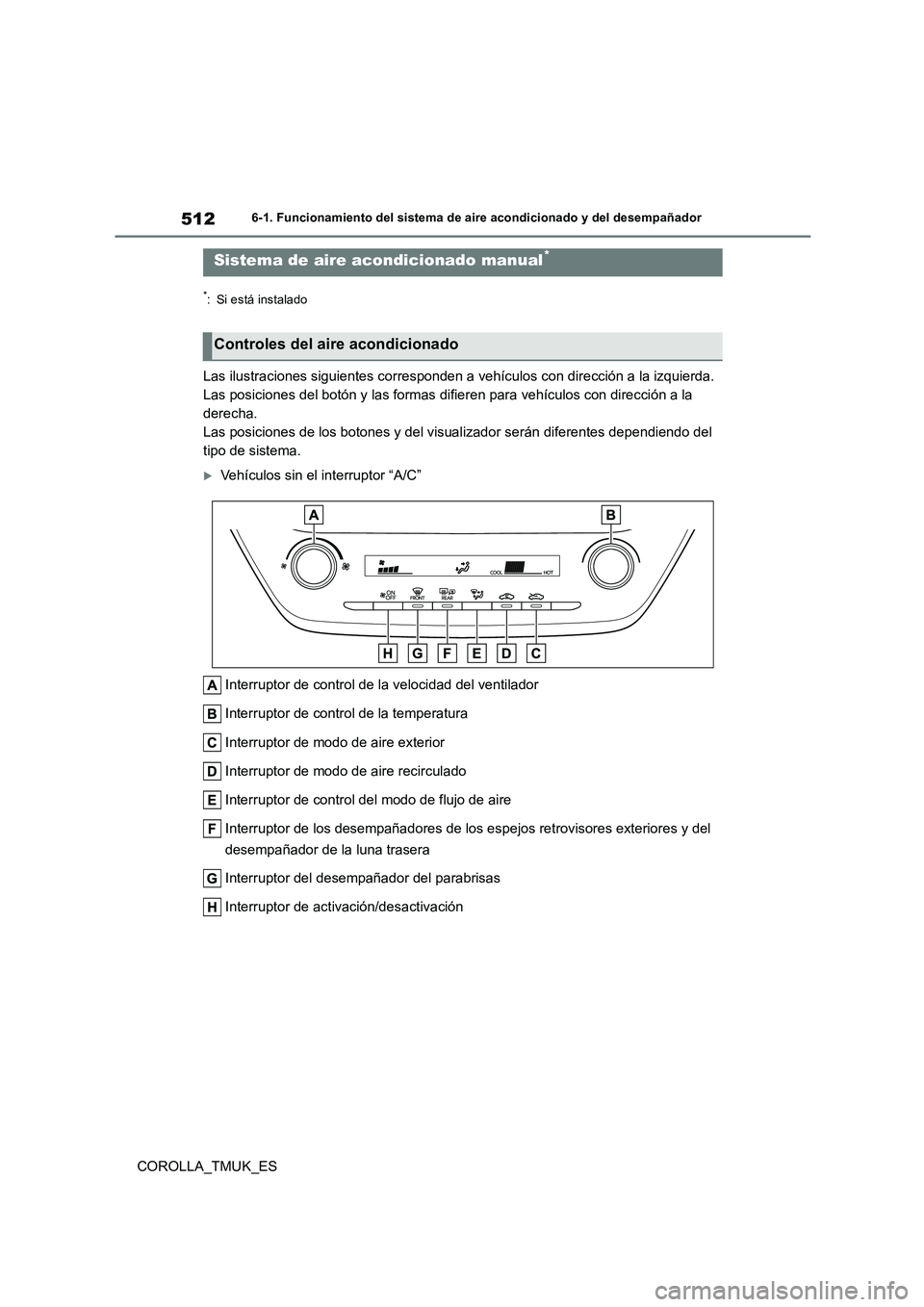

512
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
6-1.Func ion amie nto de l siste ma d e aire acon dic io nado y del dese mp añado r
*: Si está instalado
Las ilustraciones siguientes corresponden a vehículos con dirección a la izquierda.
Las posiciones del botón y las formas difieren para vehículos con dirección a la
derecha.
Las posiciones de los botones y del visualizador serán diferentes dependiendo del
tipo de sistema.
Vehículos sin el interruptor “A/C”
Interruptor de control de la velocidad del ventilador
Interruptor de control de la temperatura
Interruptor de modo de aire exterior
Interruptor de modo de aire recirculado
Interruptor de control del modo de flujo de aire
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de activación/desactivación
Sistema de aire acondicionado manual*
Controles del aire acondicionado

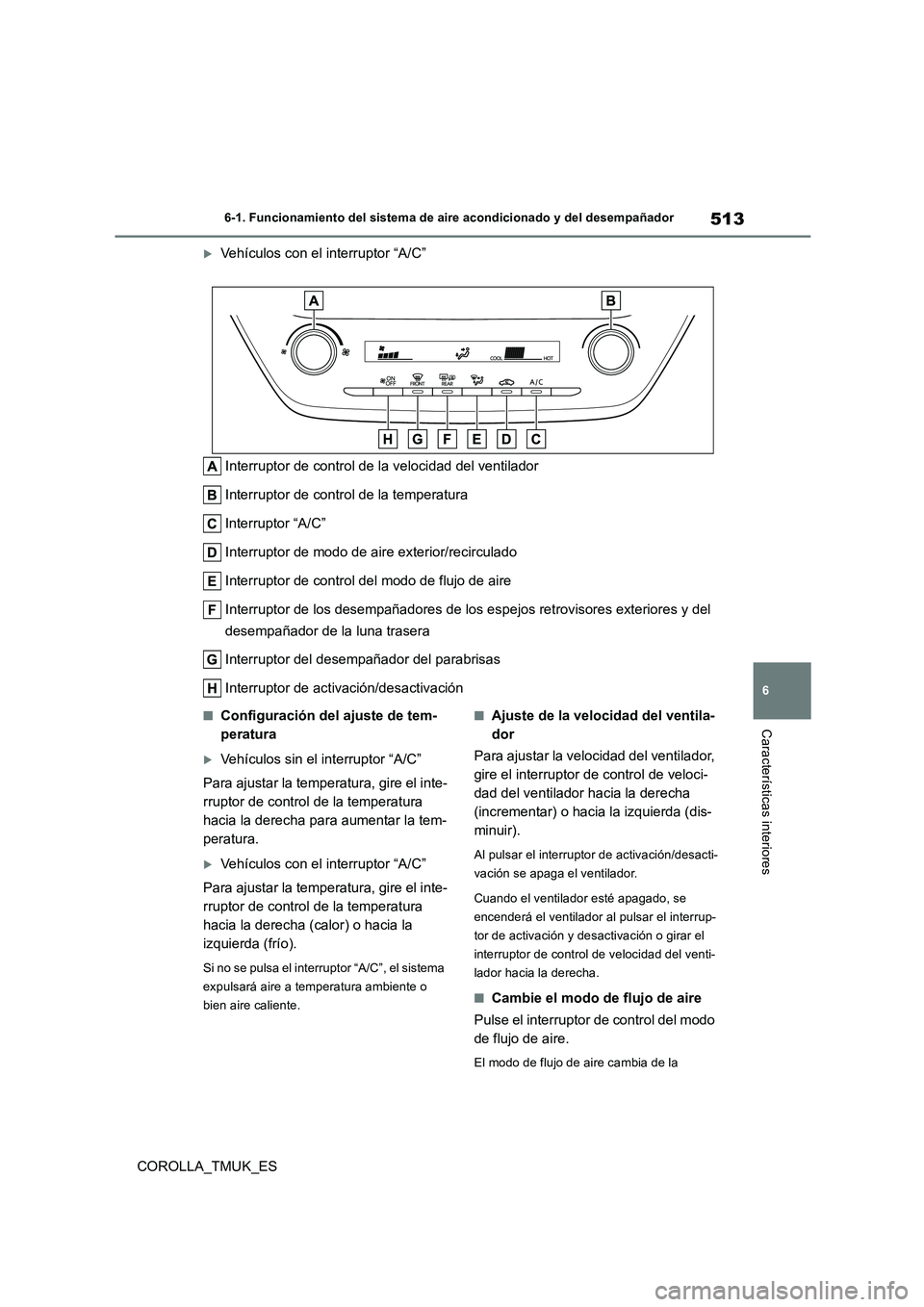

513
6
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
Vehículos con el interruptor “A/C”
Interruptor de control de la velocidad del ventilador
Interruptor de control de la temperatura
Interruptor “A/C”
Interruptor de modo de aire exterior/recirculado
Interruptor de control del modo de flujo de aire
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de activación/desactivación
■Configuración del ajuste de tem-
peratura
Vehículos sin el interruptor “A/C”
Para ajustar la temperatura, gire el inte-
rruptor de control de la temperatura
hacia la derecha para aumentar la tem-
peratura.
Vehículos con el interruptor “A/C”
Para ajustar la temperatura, gire el inte-
rruptor de control de la temperatura
hacia la derecha (calor) o hacia la
izquierda (frío).
Si no se pulsa el interruptor “A/C”, el sistema
expulsará aire a temperatura ambiente o
bien aire caliente.
■Ajuste de la velocidad del ventila-
dor
Para ajustar la velocidad del ventilador,
gire el interruptor de control de veloci-
dad del ventilador hacia la derecha
(incrementar) o hacia la izquierda (dis-
minuir).
Al pulsar el interruptor de activación/desacti-
vación se apaga el ventilador.
Cuando el ventilador esté apagado, se
encenderá el ventilador al pulsar el interrup-
tor de activación y desactivación o girar el
interruptor de control de velocidad del venti-
lador hacia la derecha.
■Cambie el modo de flujo de aire
Pulse el interruptor de control del modo
de flujo de aire.
El modo de flujo de aire cambia de la

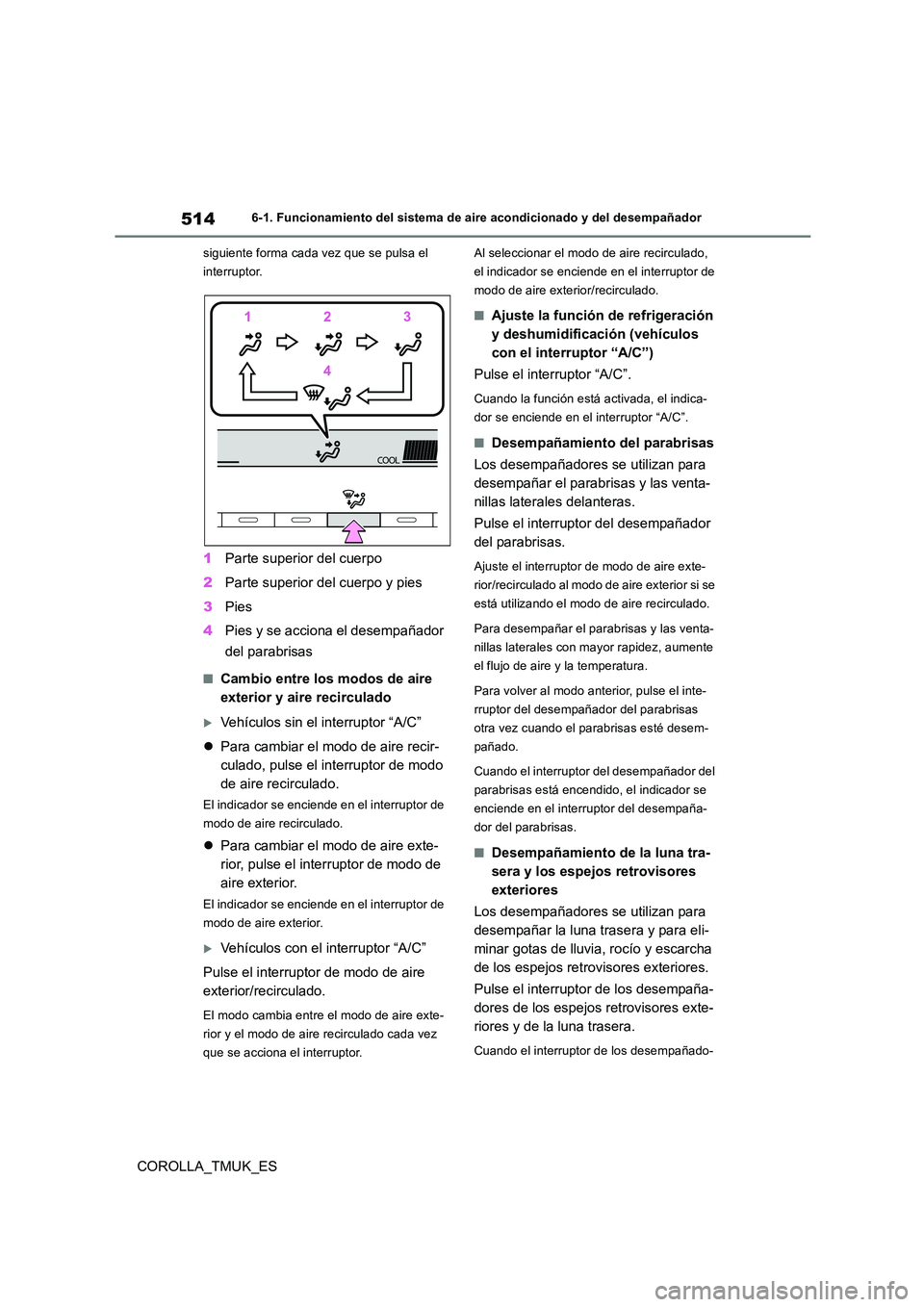

514
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
siguiente forma cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se acciona el desempañador
del parabrisas
■Cambio entre los modos de aire
exterior y aire recirculado
Vehículos sin el interruptor “A/C”
 Para cambiar el modo de aire recir-
culado, pulse el interruptor de modo
de aire recirculado.
El indicador se enciende en el interruptor de
modo de aire recirculado.
 Para cambiar el modo de aire exte-
rior, pulse el interruptor de modo de
aire exterior.
El indicador se enciende en el interruptor de
modo de aire exterior.
Vehículos con el interruptor “A/C”
Pulse el interruptor de modo de aire
exterior/recirculado.
El modo cambia entre el modo de aire exte-
rior y el modo de aire recirculado cada vez
que se acciona el interruptor.
Al seleccionar el modo de aire recirculado,
el indicador se enciende en el interruptor de
modo de aire exterior/recirculado.
■Ajuste la función de refrigeración
y deshumidificación (vehículos
con el interruptor “A/C”)
Pulse el interruptor “A/C”.
Cuando la función está activada, el indica-
dor se enciende en el interruptor “A/C”.
■Desempañamiento del parabrisas
Los desempañadores se utilizan para
desempañar el parabrisas y las venta-
nillas laterales delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Ajuste el interruptor de modo de aire exte-
rior/recirculado al modo de aire exterior si se
está utilizando el modo de aire recirculado.
Para desempañar el parabrisas y las venta-
nillas laterales con mayor rapidez, aumente
el flujo de aire y la temperatura.
Para volver al modo anterior, pulse el inte-
rruptor del desempañador del parabrisas
otra vez cuando el parabrisas esté desem-
pañado.
Cuando el interruptor del desempañador del
parabrisas está encendido, el indicador se
enciende en el interruptor del desempaña-
dor del parabrisas.
■Desempañamiento de la luna tra-
sera y los espejos retrovisores
exteriores
Los desempañadores se utilizan para
desempañar la luna trasera y para eli-
minar gotas de lluvia, rocío y escarcha
de los espejos retrovisores exteriores.
Pulse el interruptor de los desempaña-
dores de los espejos retrovisores exte-
riores y de la luna trasera.
Cuando el interruptor de los desempañado-

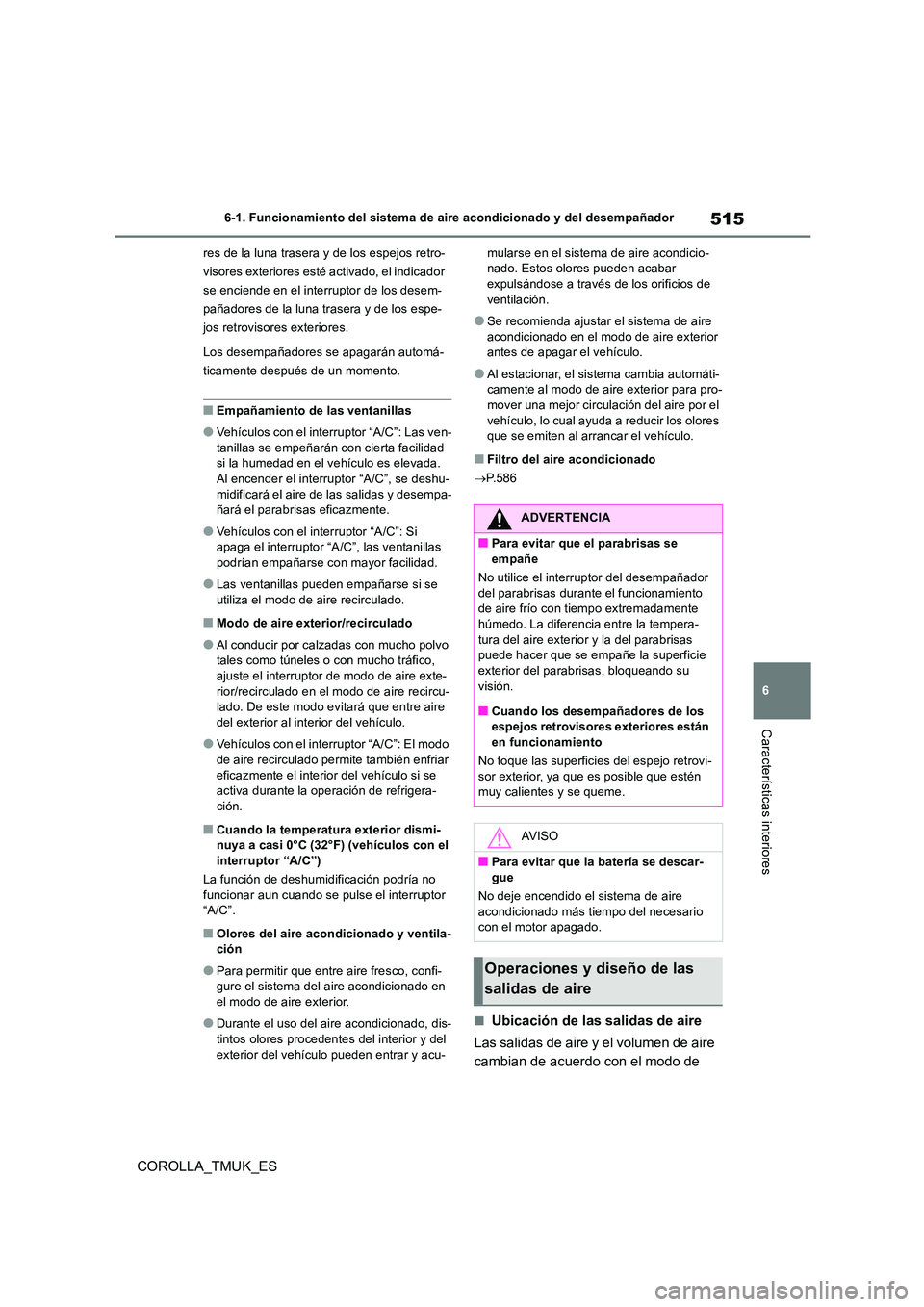

515
6
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
res de la luna trasera y de los espejos retro-
visores exteriores esté activado, el indicador
se enciende en el interruptor de los desem-
pañadores de la luna trasera y de los espe-
jos retrovisores exteriores.
Los desempañadores se apagarán automá-
ticamente después de un momento.
■Empañamiento de las ventanillas
●Vehículos con el interruptor “A/C”: Las ven-
tanillas se empeñarán con cierta facilidad si la humedad en el vehículo es elevada. Al encender el interruptor “A/C”, se deshu-
midificará el aire de las salidas y desempa- ñará el parabrisas eficazmente.
●Vehículos con el interruptor “A/C”: Si apaga el interruptor “A/C”, las ventanillas podrían empañarse con mayor facilidad.
●Las ventanillas pueden empañarse si se utiliza el modo de aire recirculado.
■Modo de aire exterior/recirculado
●Al conducir por calzadas con mucho polvo tales como túneles o con mucho tráfico,
ajuste el interruptor de modo de aire exte- rior/recirculado en el modo de aire recircu-lado. De este modo evitará que entre aire
del exterior al interior del vehículo.
●Vehículos con el interruptor “A/C”: El modo
de aire recirculado permite también enfriar eficazmente el interior del vehículo si se activa durante la operación de refrigera-
ción.
■Cuando la temperatura exterior dismi- nuya a casi 0°C (32°F) (vehículos con el interruptor “A/C”)
La función de deshumidificación podría no
funcionar aun cuando se pulse el interruptor “A/C”.
■Olores del aire acondicionado y ventila-ción
●Para permitir que entre aire fresco, confi-gure el sistema del aire acondicionado en
el modo de aire exterior.
●Durante el uso del aire acondicionado, dis-
tintos olores procedentes del interior y del exterior del vehículo pueden entrar y acu-
mularse en el sistema de aire acondicio- nado. Estos olores pueden acabar expulsándose a través de los orificios de
ventilación.
●Se recomienda ajustar el sistema de aire
acondicionado en el modo de aire exterior antes de apagar el vehículo.
●Al estacionar, el sistema cambia automáti-camente al modo de aire exterior para pro-mover una mejor circulación del aire por el
vehículo, lo cual ayuda a reducir los olores que se emiten al arrancar el vehículo.
■Filtro del aire acondicionado
 P.586
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
cambian de acuerdo con el modo de
ADVERTENCIA
■Para evitar que el parabrisas se
empañe
No utilice el interruptor del desempañador del parabrisas durante el funcionamiento de aire frío con tiempo extremadamente
húmedo. La diferencia entre la tempera- tura del aire exterior y la del parabrisas puede hacer que se empañe la superficie
exterior del parabrisas, bloqueando su visión.
■Cuando los desempañadores de los espejos retrovisores exteriores están en funcionamiento
No toque las superficies del espejo retrovi-
sor exterior, ya que es posible que estén muy calientes y se queme.
AV I S O
■Para evitar que la batería se descar-
gue
No deje encendido el sistema de aire acondicionado más tiempo del necesario con el motor apagado.
Operaciones y diseño de las
salidas de aire

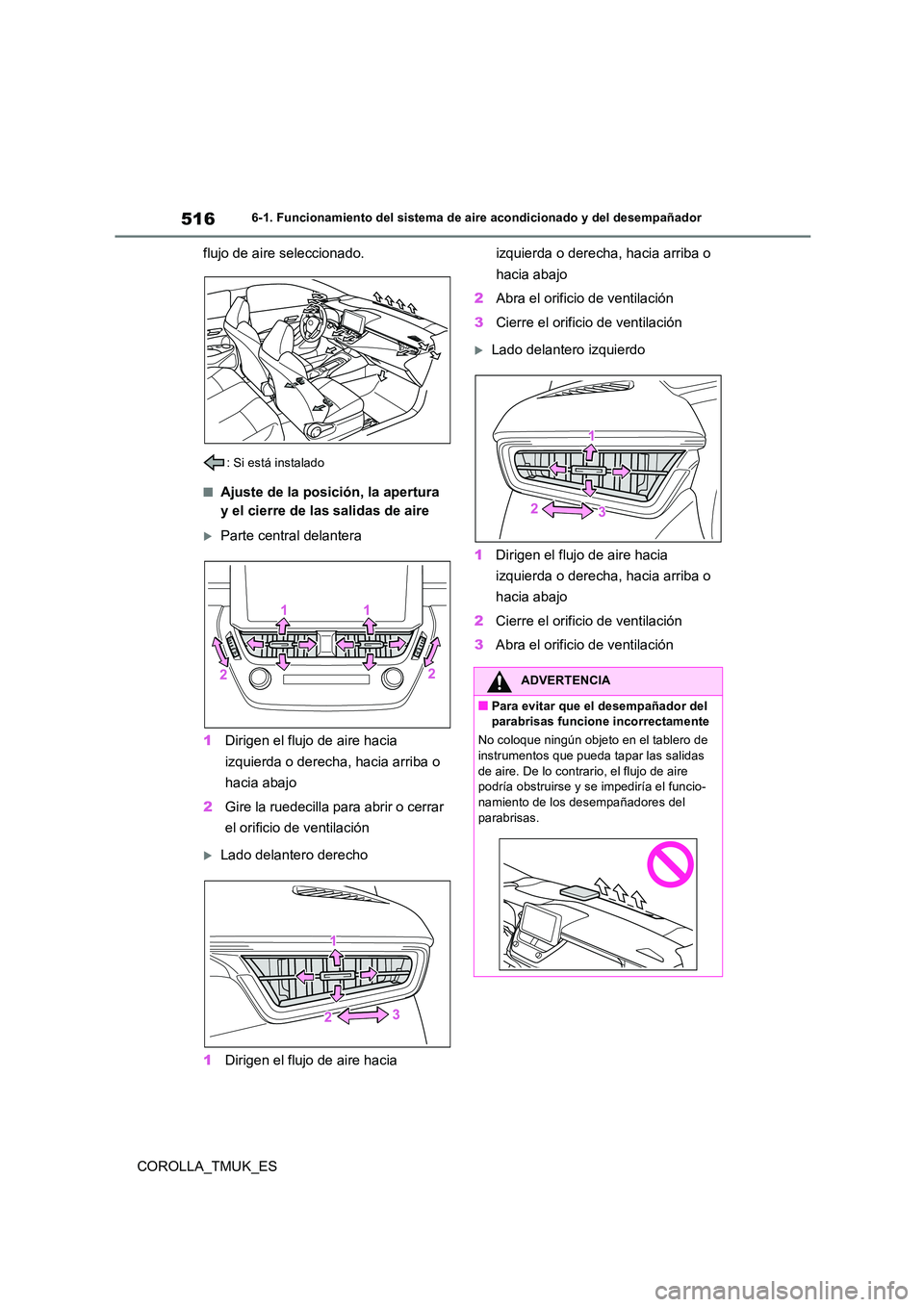

516
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
flujo de aire seleccionado.
: Si está instalado
■Ajuste de la posición, la apertura
y el cierre de las salidas de aire
Parte central delantera
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación
Lado delantero derecho
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Abra el orificio de ventilación
3 Cierre el orificio de ventilación
Lado delantero izquierdo
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Cierre el orificio de ventilación
3 Abra el orificio de ventilación
ADVERTENCIA
■Para evitar que el desempañador del parabrisas funcione incorrectamente
No coloque ningún objeto en el tablero de
instrumentos que pueda tapar las salidas de aire. De lo contrario, el flujo de aire podría obstruirse y se impediría el funcio-
namiento de los desempañadores del parabrisas.

517
6
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
*: Si está instalado
Tipo A
Interruptor de control de temperatura del lado izquierdo
Interruptor de control de temperatura del lado derecho
Interruptor “DUAL”
Interruptor “A/C”
Interruptor de modo de aire exterior
Interruptor de modo de aire recirculado
Interruptor de control del modo de flujo de aire
Interruptor para aumentar la velocidad del ventilador
Interruptor para reducir la velocidad del ventilador
Interruptor “FAST/ECO”
Sistema de aire acondicionado automático*
Las salidas de aire se seleccionan de forma automática y la velocidad del
ventilador se ajusta también de forma automática en función de la tempera-
tura establecida.
Las ilustraciones siguientes corresponden a vehículos con dirección a la
izquierda.
Las posiciones del botón y las formas difieren para vehículos con dirección
a la derecha.
También, las posiciones de los botones y del visualizador serán diferentes
dependiendo del tipo de sistema.
Controles del aire acondicionado

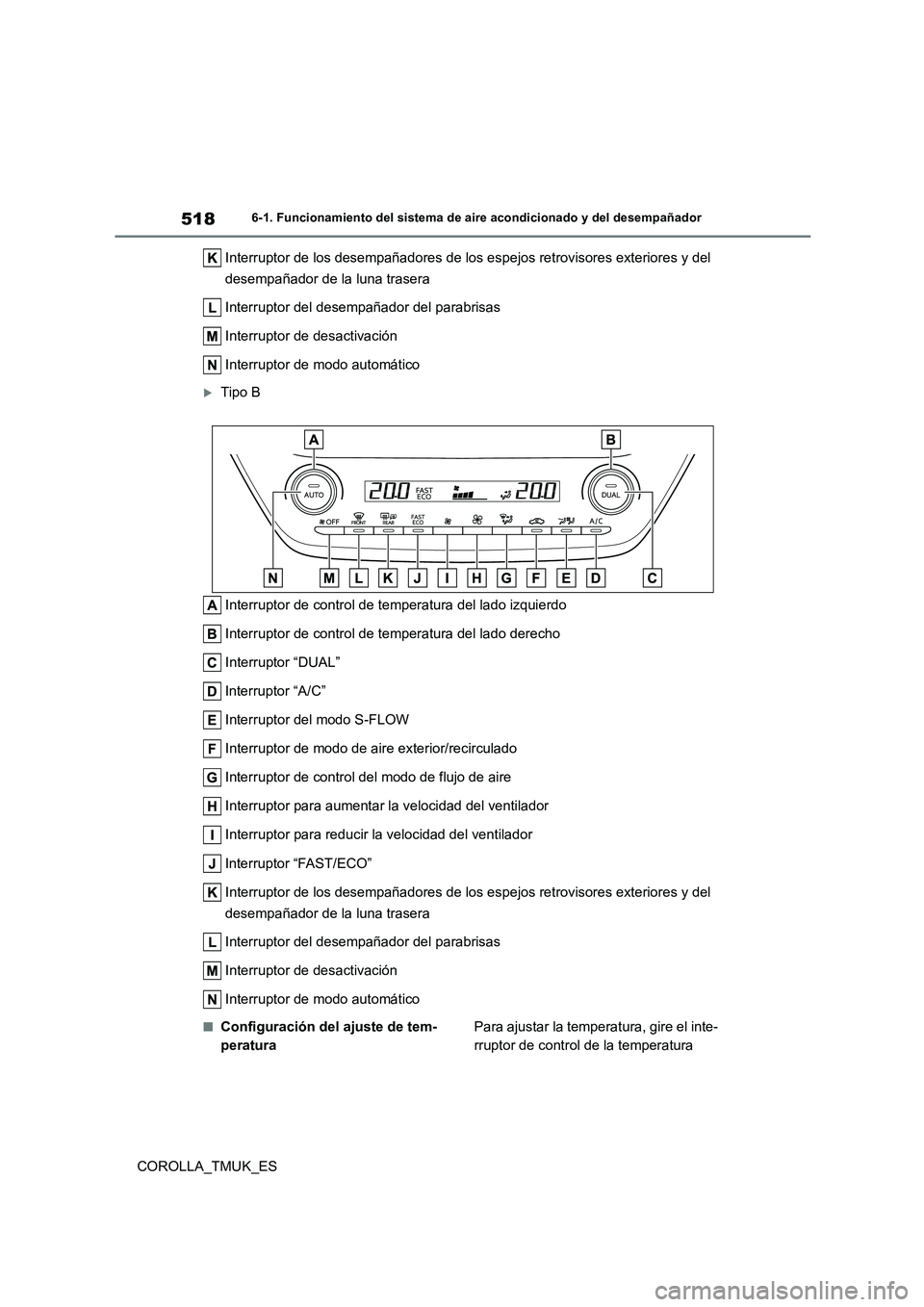

518
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de desactivación
Interruptor de modo automático
Tipo B
Interruptor de control de temperatura del lado izquierdo
Interruptor de control de temperatura del lado derecho
Interruptor “DUAL”
Interruptor “A/C”
Interruptor del modo S-FLOW
Interruptor de modo de aire exterior/recirculado
Interruptor de control del modo de flujo de aire
Interruptor para aumentar la velocidad del ventilador
Interruptor para reducir la velocidad del ventilador
Interruptor “FAST/ECO”
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de desactivación
Interruptor de modo automático
■Configuración del ajuste de tem-
peratura
Para ajustar la temperatura, gire el inte-
rruptor de control de la temperatura

519
6
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
hacia la derecha (calor) o hacia la
izquierda (frío).
Si no se pulsa el interruptor “A/C”, el sistema
expulsará aire a temperatura ambiente o
bien aire caliente.
■Ajuste de la velocidad del ventila-
dor
Accione el interruptor de aumento de la
velocidad del ventilador para aumentar
la velocidad del ventilador y el interrup-
tor de reducción de la velocidad del
ventilador para reducir la velocidad del
ventilador.
Al pulsar el interruptor de desactivación se
apaga el ventilador.
■Cambie el modo de flujo de aire
Pulse el interruptor de control del modo
de flujo de aire.
El modo de flujo de aire cambia de la
siguiente forma cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se acciona el desempañador
del parabrisas
■Cambio entre los modos de aire
exterior y aire recirculado
Tipo A
 Para cambiar el modo de aire recir-
culado, pulse el interruptor de modo
de aire recirculado.
El indicador se enciende en el interruptor de
modo de aire recirculado.
 Para cambiar el modo de aire exte-
rior, pulse el interruptor de modo de
aire exterior.
El indicador se enciende en el interruptor de
modo de aire exterior.
Tipo B
Pulse el interruptor de modo de aire
exterior/recirculado.
El modo cambia entre el modo de aire exte-
rior y el modo de aire recirculado cada vez
que se acciona el interruptor.
Al seleccionar el modo de aire recirculado,
el indicador se enciende en el interruptor de
modo de aire exterior/recirculado.
■Ajuste la función de refrigeración
y deshumidificación
Pulse el interruptor “A/C”.
Cuando la función está activada, el indica-
dor se enciende en el interruptor “A/C”.
■Desempañamiento del parabrisas
Los desempañadores se utilizan para
desempañar el parabrisas y las venta-
nillas laterales delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Ajuste el interruptor de modo de aire exte-
rior/recirculado al modo de aire exterior si se
está utilizando el modo de aire recirculado.
(Podría cambiar de forma automática.)
Para desempañar el parabrisas y las venta-
nillas laterales con mayor rapidez, aumente
el flujo de aire y la temperatura.

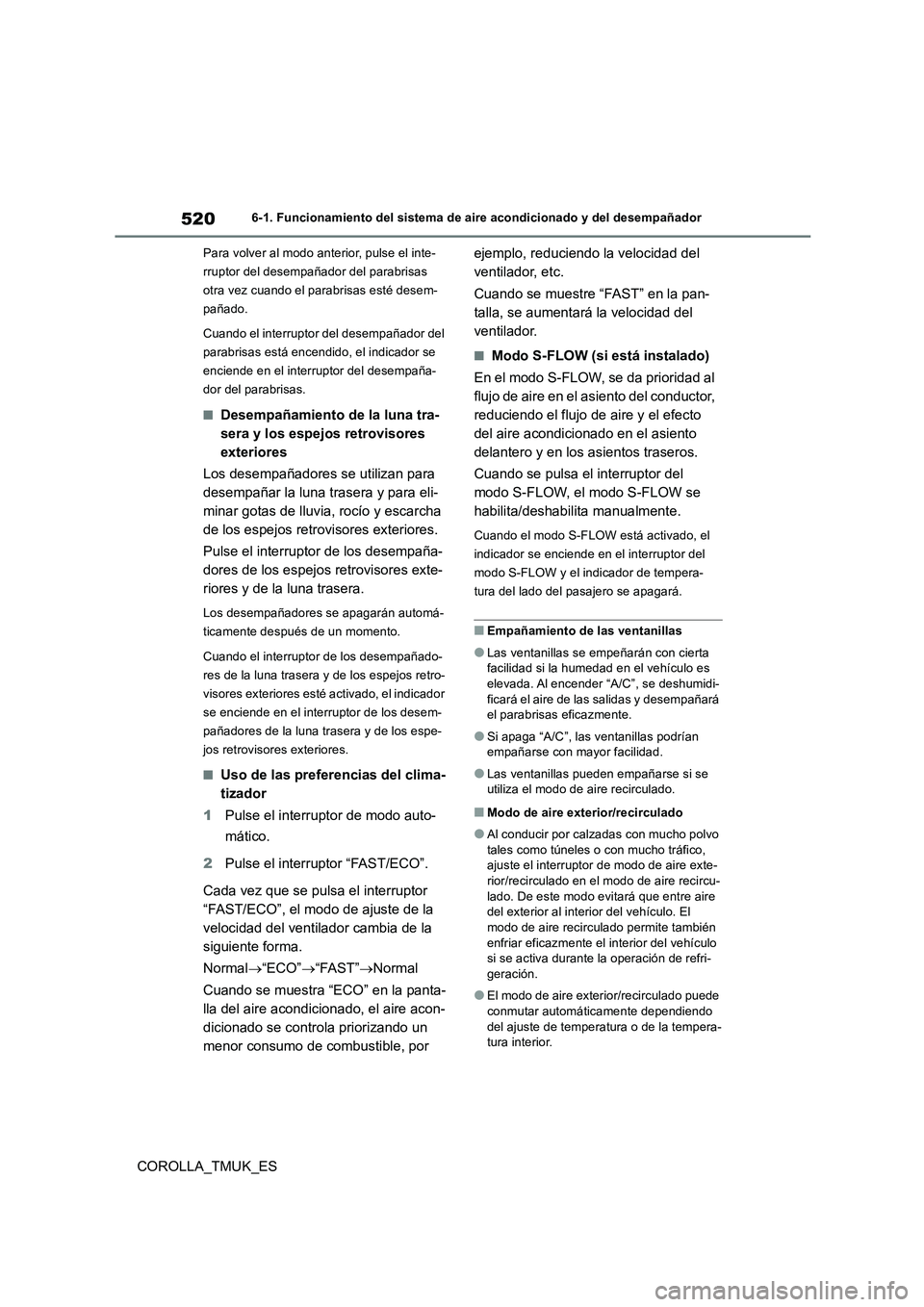

520
COROLLA_TMUK_ES
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Para volver al modo anterior, pulse el inte-
rruptor del desempañador del parabrisas
otra vez cuando el parabrisas esté desem-
pañado.
Cuando el interruptor del desempañador del
parabrisas está encendido, el indicador se
enciende en el interruptor del desempaña-
dor del parabrisas.
■Desempañamiento de la luna tra-
sera y los espejos retrovisores
exteriores
Los desempañadores se utilizan para
desempañar la luna trasera y para eli-
minar gotas de lluvia, rocío y escarcha
de los espejos retrovisores exteriores.
Pulse el interruptor de los desempaña-
dores de los espejos retrovisores exte-
riores y de la luna trasera.
Los desempañadores se apagarán automá-
ticamente después de un momento.
Cuando el interruptor de los desempañado-
res de la luna trasera y de los espejos retro-
visores exteriores esté activado, el indicador
se enciende en el interruptor de los desem-
pañadores de la luna trasera y de los espe-
jos retrovisores exteriores.
■Uso de las preferencias del clima-
tizador
1 Pulse el interruptor de modo auto-
mático.
2 Pulse el interruptor “FAST/ECO”.
Cada vez que se pulsa el interruptor
“FAST/ECO”, el modo de ajuste de la
velocidad del ventilador cambia de la
siguiente forma.
Normal “ECO”“FAST”Normal
Cuando se muestra “ECO” en la panta-
lla del aire acondicionado, el aire acon-
dicionado se controla priorizando un
menor consumo de combustible, por
ejemplo, reduciendo la velocidad del
ventilador, etc.
Cuando se muestre “FAST” en la pan-
talla, se aumentará la velocidad del
ventilador.
■Modo S-FLOW (si está instalado)
En el modo S-FLOW, se da prioridad al
flujo de aire en el asiento del conductor,
reduciendo el flujo de aire y el efecto
del aire acondicionado en el asiento
delantero y en los asientos traseros.
Cuando se pulsa el interruptor del
modo S-FLOW, el modo S-FLOW se
habilita/deshabilita manualmente.
Cuando el modo S-FLOW está activado, el
indicador se enciende en el interruptor del
modo S-FLOW y el indicador de tempera-
tura del lado del pasajero se apagará.
■Empañamiento de las ventanillas
●Las ventanillas se empeñarán con cierta facilidad si la humedad en el vehículo es elevada. Al encender “A/C”, se deshumidi-
ficará el aire de las salidas y desempañará el parabrisas eficazmente.
●Si apaga “A/C”, las ventanillas podrían empañarse con mayor facilidad.
●Las ventanillas pueden empañarse si se utiliza el modo de aire recirculado.
■Modo de aire exterior/recirculado
●Al conducir por calz adas con mucho polvo tales como túneles o con mucho tráfico, ajuste el interruptor de modo de aire exte-
rior/recirculado en el modo de aire recircu- lado. De este modo evitará que entre aire del exterior al interior del vehículo. El
modo de aire recirculado permite también enfriar eficazmente el interior del vehículo si se activa durante la operación de refri-
geración.
●El modo de aire exterior/recirculado puede
conmutar automáticamente dependiendo del ajuste de temperatura o de la tempera-tura interior.
