TOYOTA COROLLA HATCHBACK 2019 Manuale duso (in Italian)

351
4
COROLLA_TMUK_EL

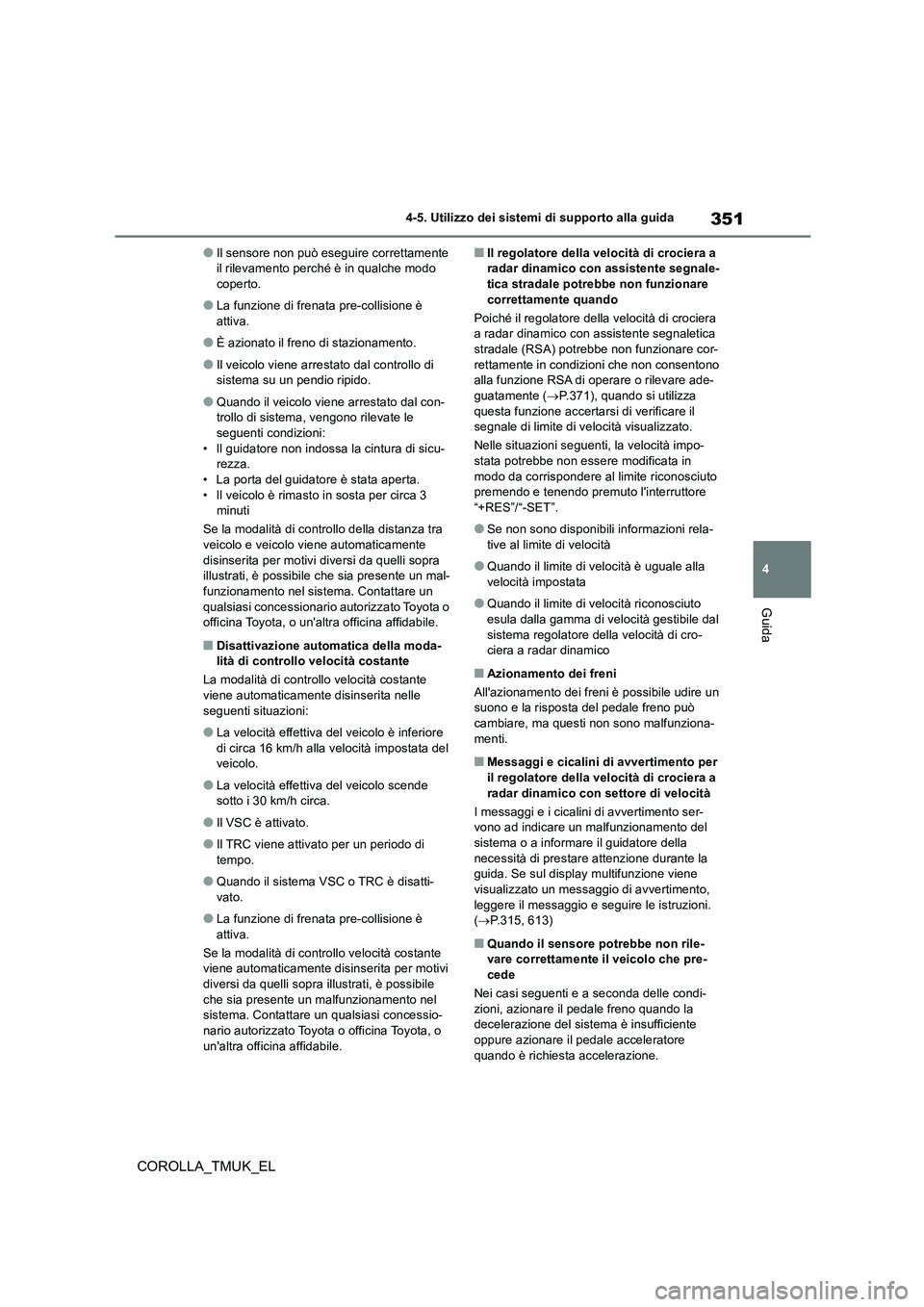

4-5. Utilizzo dei sistemi di supporto alla guida
Guida
●Il sensore non può eseguire correttamente il rilevamento perché è in qualche modo coperto.
●La funzione di frenata pre-collisione è attiva.
●È azionato il freno di stazionamento.
●Il veicolo viene arrestato dal controllo di sistema su un pendio ripido.
●Quando il veicolo viene arrestato dal con-trollo di sistema, vengono rilevate le seguenti condizioni:
• Il guidatore non indossa la cintura di sicu- rezza.• La porta del guidatore è stata aperta.
• Il veicolo è rimasto in sosta per circa 3 minuti
Se la modalità di controllo della distanza tra veicolo e veicolo viene automaticamente
disinserita per motivi diversi da quelli sopra illustrati, è possibile che sia presente un mal-funzionamento nel sistema. Contattare un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Disattivazione automatica della moda-lità di controllo velocità costante
La modalità di controllo velocità costante
viene automaticamente disinserita nelle seguenti situazioni:
●La velocità effettiva del veicolo è inferiore di circa 16 km/h alla velocità impostata del veicolo.
●La velocità effettiva del veicolo scende sotto i 30 km/h circa.
●Il VSC è attivato.
●Il TRC viene attivato per un periodo di tempo.
●Quando il sistema VSC o TRC è disatti-vato.
●La funzione di frenata pre-collisione è attiva.
Se la modalità di controllo velocità costante viene automaticamente disinserita per motivi
diversi da quelli sopra illustrati, è possibile che sia presente un malfunzionamento nel sistema. Contattare un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Il regolatore della velocità di crociera a radar dinamico con assistente segnale-tica stradale potrebbe non funzionare
correttamente quando
Poiché il regolatore della velocità di crociera a radar dinamico con as sistente segnaletica stradale (RSA) potrebbe non funzionare cor-
rettamente in condizioni che non consentono alla funzione RSA di operare o rilevare ade-guatamente ( P.371), quando si utilizza
questa funzione accertarsi di verificare il segnale di limite di velocità visualizzato.
Nelle situazioni seguenti, la velocità impo- stata potrebbe non essere modificata in
modo da corrispondere al limite riconosciuto premendo e tenendo premuto l'interruttore “+RES”/“-SET”.
●Se non sono disponibili informazioni rela-tive al limite di velocità
●Quando il limite di velocità è uguale alla velocità impostata
●Quando il limite di velocità riconosciuto esula dalla gamma di velocità gestibile dal
sistema regolatore della velocità di cro- ciera a radar dinamico
■Azionamento dei freni
All'azionamento dei freni è possibile udire un suono e la risposta del pedale freno può
cambiare, ma questi non sono malfunziona- menti.
■Messaggi e cicalini di avvertimento per il regolatore della velocità di crociera a
radar dinamico con settore di velocità
I messaggi e i cicalini di avvertimento ser- vono ad indicare un malfunzionamento del sistema o a informare il guidatore della
necessità di prestare attenzione durante la guida. Se sul display multifunzione viene visualizzato un messaggio di avvertimento,
leggere il messaggio e seguire le istruzioni. ( P.315, 613)
■Quando il sensore potrebbe non rile- vare correttamente il veicolo che pre-
cede
Nei casi seguenti e a seconda delle condi- zioni, azionare il pedale freno quando la decelerazione del sistema è insufficiente
oppure azionare il pedale acceleratore quando è richiesta accelerazione.

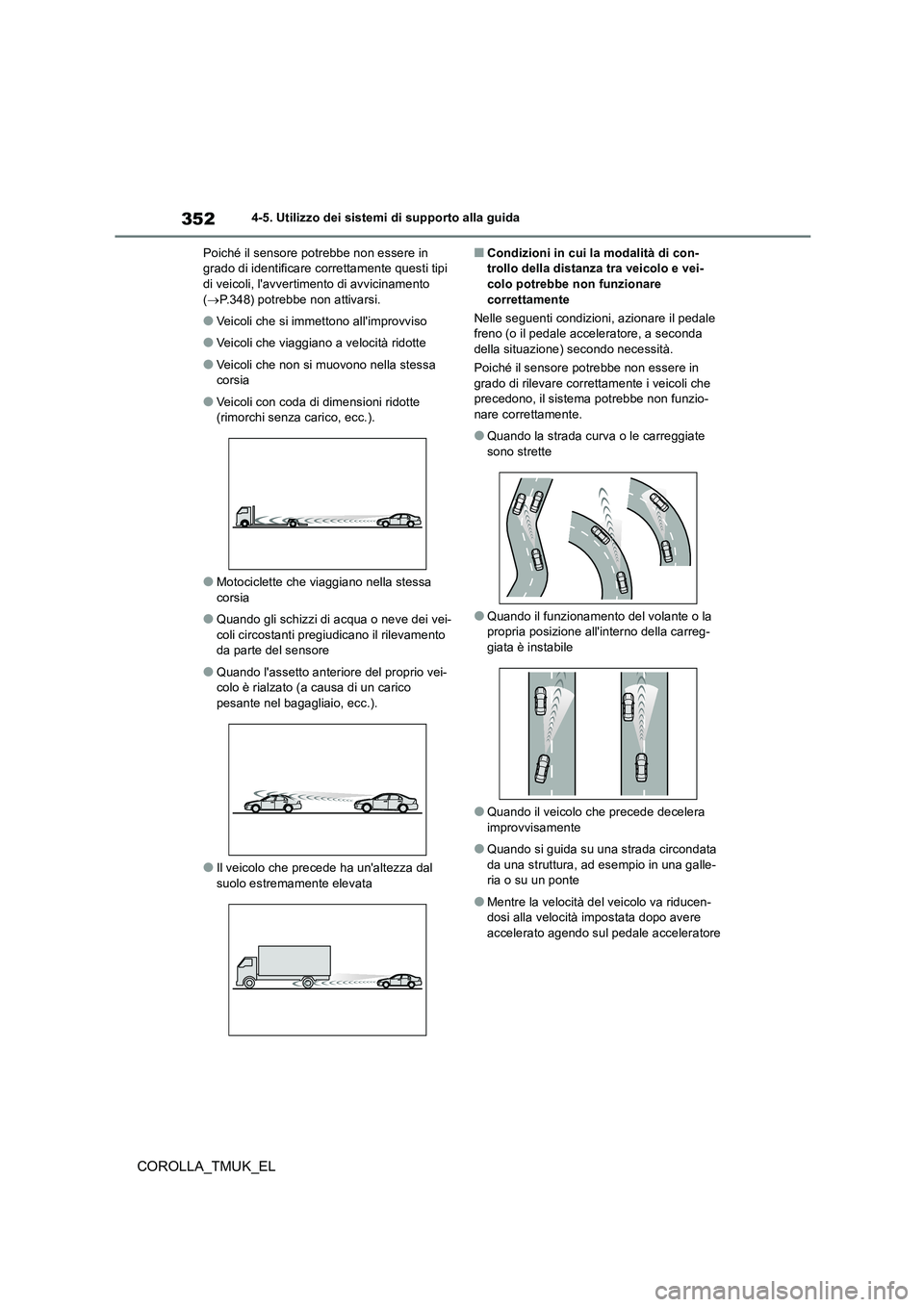

352
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Poiché il sensore potrebbe non essere in grado di identificare correttamente questi tipi di veicoli, l'avvertimento di avvicinamento
( P.348) potrebbe non attivarsi.
●Veicoli che si immettono all'improvviso
●Veicoli che viaggiano a velocità ridotte
●Veicoli che non si muovono nella stessa corsia
●Veicoli con coda di dimensioni ridotte (rimorchi senza carico, ecc.).
●Motociclette che viaggiano nella stessa corsia
●Quando gli schizzi di acqua o neve dei vei-coli circostanti pregiudicano il rilevamento da parte del sensore
●Quando l'assetto anteriore del proprio vei-colo è rialzato (a causa di un carico
pesante nel bagagliaio, ecc.).
●Il veicolo che precede ha un'altezza dal
suolo estremamente elevata
■Condizioni in cui la modalità di con- trollo della distanza tra veicolo e vei-colo potrebbe non funzionare
correttamente
Nelle seguenti condizioni, azionare il pedale freno (o il pedale acceleratore, a seconda della situazione) secondo necessità.
Poiché il sensore potrebbe non essere in
grado di rilevare correttamente i veicoli che precedono, il sistema potrebbe non funzio-nare correttamente.
●Quando la strada curva o le carreggiate sono strette
●Quando il funzionamento del volante o la propria posizione all'interno della carreg-
giata è instabile
●Quando il veicolo che precede decelera
improvvisamente
●Quando si guida su una strada circondata
da una struttura, ad esempio in una galle- ria o su un ponte
●Mentre la velocità del veicolo va riducen-dosi alla velocità impostata dopo avere accelerato agendo sul pedale acceleratore

353
4
COROLLA_TMUK_EL

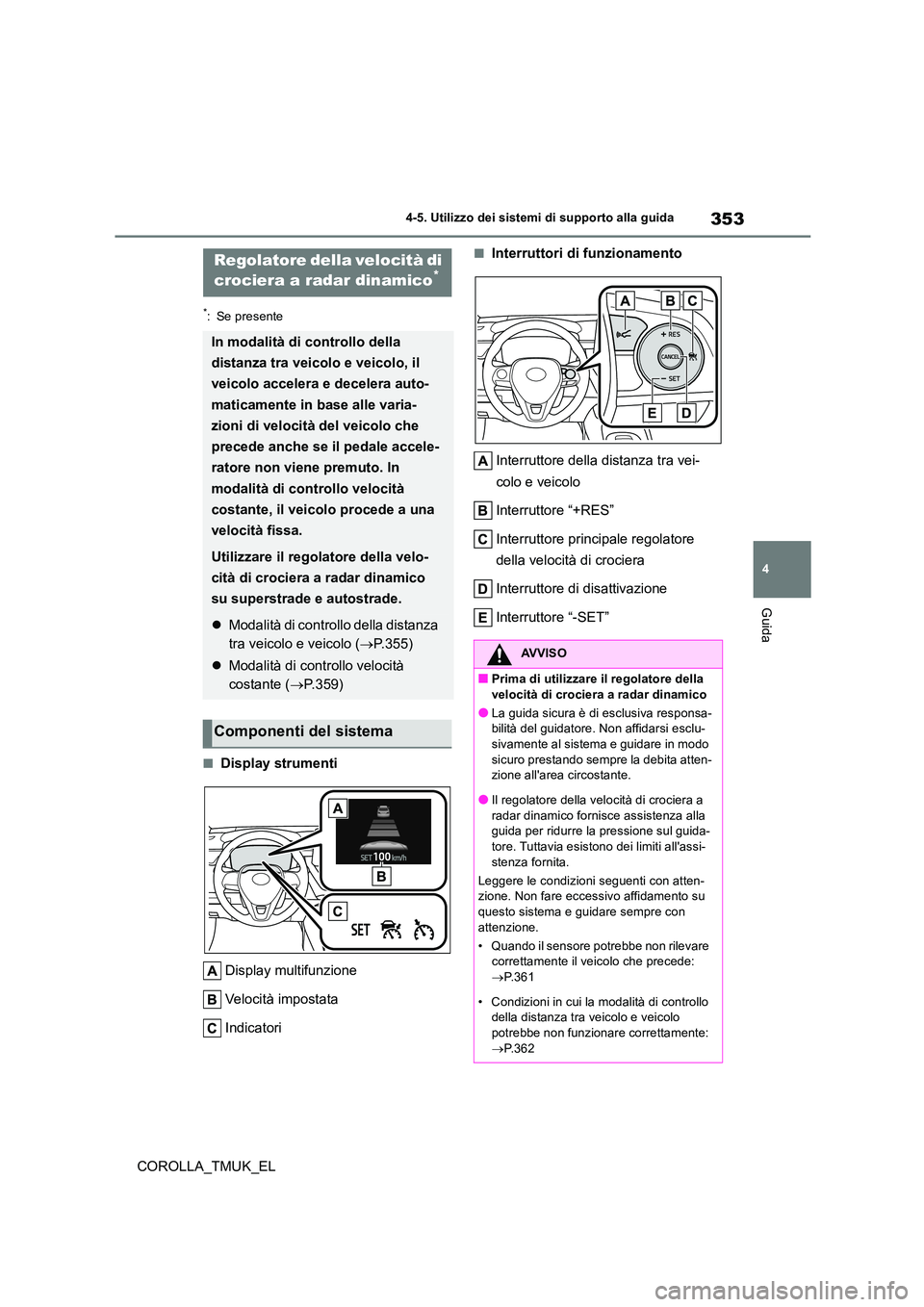

4-5. Utilizzo dei sistemi di supporto alla guida
Guida
*: Se presente
■Display strumenti
Display multifunzione
Velocità impostata
Indicatori
■Interruttori di funzionamento
Interruttore della distanza tra vei-
colo e veicolo
Interruttore “+RES”
Interruttore principale regolatore
della velocità di crociera
Interruttore di disattivazione
Interruttore “-SET”
Regolatore della velocità di
crociera a radar dinamico*
In modalità di controllo della
distanza tra veicolo e veicolo, il
veicolo accelera e decelera auto-
maticamente in base alle varia-
zioni di velocità del veicolo che
precede anche se il pedale accele-
ratore non viene premuto. In
modalità di controllo velocità
costante, il veicolo procede a una
velocità fissa.
Utilizzare il regolatore della velo-
cità di crociera a radar dinamico
su superstrade e autostrade.
 Modalità di controllo della distanza
tra veicolo e veicolo ( P.355)
 Modalità di controllo velocità
costante ( P.359)
Componenti del sistema
AVVISO
■Prima di utilizzare il regolatore della
velocità di crociera a radar dinamico
●La guida sicura è di esclusiva responsa- bilità del guidatore. Non affidarsi esclu-sivamente al sistema e guidare in modo
sicuro prestando sempre la debita atten- zione all'area circostante.
●Il regolatore della velocità di crociera a
radar dinamico fornisce assistenza alla guida per ridurre la pressione sul guida-tore. Tuttavia esistono dei limiti all'assi-
stenza fornita.
Leggere le condizioni seguenti con atten- zione. Non fare eccessivo affidamento su questo sistema e guidare sempre con
attenzione.
• Quando il sensore potrebbe non rilevare correttamente il veicolo che precede:  P.361
• Condizioni in cui la modalità di controllo della distanza tra veicolo e veicolo potrebbe non funzionare correttamente:
 P.362

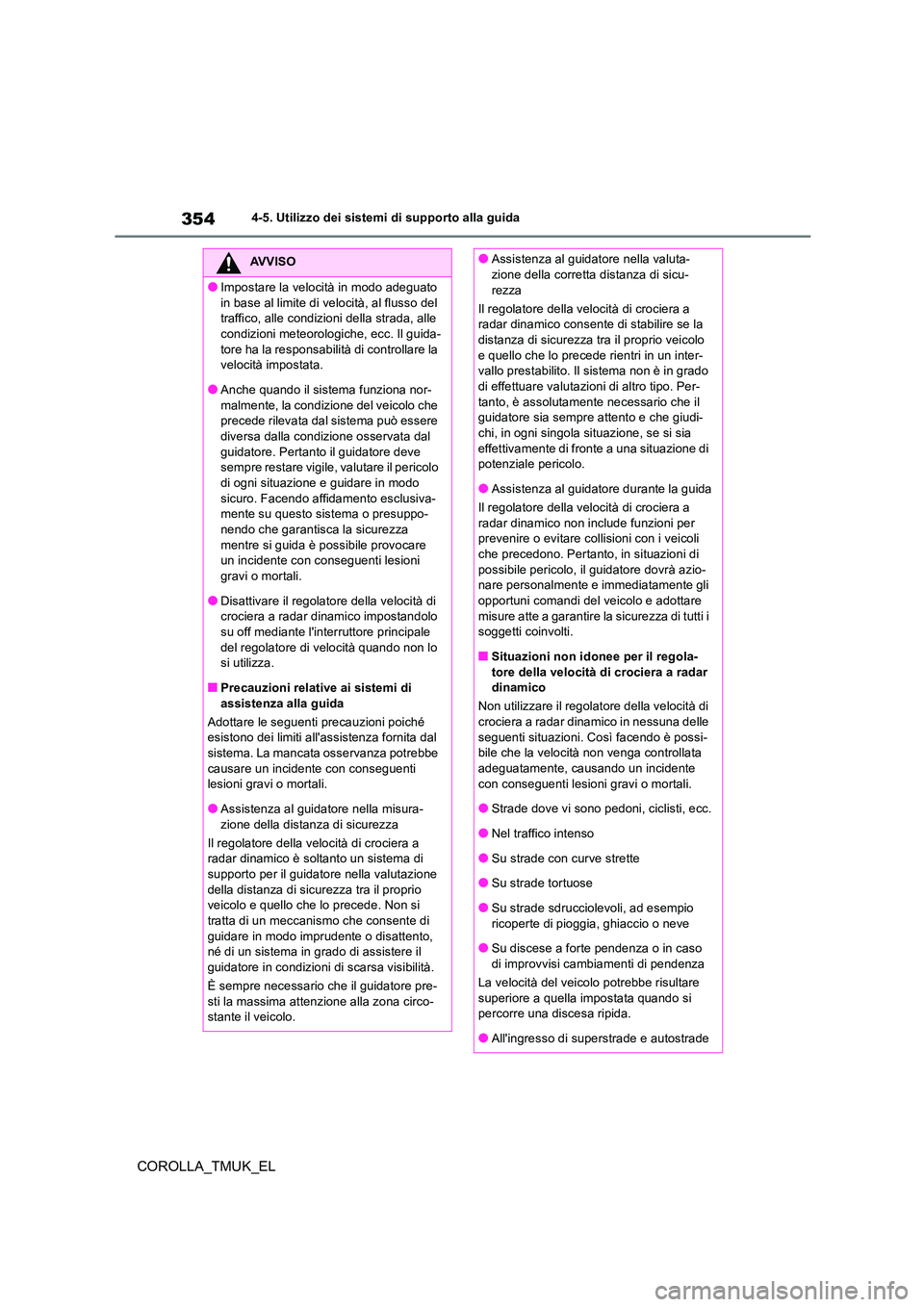

354
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
AVVISO
●Impostare la velocità in modo adeguato
in base al limite di velocità, al flusso del traffico, alle condizioni della strada, alle condizioni meteorologiche, ecc. Il guida-
tore ha la responsabilità di controllare la velocità impostata.
●Anche quando il sistema funziona nor-
malmente, la condizione del veicolo che precede rilevata dal sistema può essere diversa dalla condizione osservata dal
guidatore. Pertanto il guidatore deve sempre restare vigile, valutare il pericolo di ogni situazione e guidare in modo
sicuro. Facendo affidamento esclusiva- mente su questo sistema o presuppo-nendo che garantisca la sicurezza
mentre si guida è possibile provocare un incidente con conseguenti lesioni gravi o mortali.
●Disattivare il regolatore della velocità di crociera a radar dinamico impostandolo su off mediante l'interruttore principale
del regolatore di velocità quando non lo si utilizza.
■Precauzioni relative ai sistemi di
assistenza alla guida
Adottare le seguenti precauzioni poiché esistono dei limiti all'assistenza fornita dal
sistema. La mancata osservanza potrebbe causare un incidente con conseguenti lesioni gravi o mortali.
●Assistenza al guidatore nella misura-zione della distanza di sicurezza
Il regolatore della velocità di crociera a radar dinamico è soltanto un sistema di
supporto per il guidatore nella valutazione della distanza di sicurezza tra il proprio veicolo e quello che lo precede. Non si
tratta di un meccanismo che consente di guidare in modo imprudente o disattento, né di un sistema in grado di assistere il
guidatore in condizioni di scarsa visibilità.
È sempre necessario che il guidatore pre- sti la massima attenzione alla zona circo-stante il veicolo.
●Assistenza al guidatore nella valuta-zione della corretta distanza di sicu-
rezza
Il regolatore della velocità di crociera a radar dinamico consente di stabilire se la distanza di sicurezza tra il proprio veicolo
e quello che lo precede rientri in un inter- vallo prestabilito. Il sistema non è in grado di effettuare valutazioni di altro tipo. Per-
tanto, è assolutamente necessario che il guidatore sia sempre attento e che giudi-chi, in ogni singola situazione, se si sia
effettivamente di fronte a una situazione di potenziale pericolo.
●Assistenza al guidatore durante la guida
Il regolatore della velocità di crociera a
radar dinamico non include funzioni per prevenire o evitare collisioni con i veicoli che precedono. Pertanto, in situazioni di
possibile pericolo, il guidatore dovrà azio- nare personalmente e immediatamente gli opportuni comandi del veicolo e adottare
misure atte a garantire la sicurezza di tutti i soggetti coinvolti.
■Situazioni non idonee per il regola-
tore della velocità di crociera a radar dinamico
Non utilizzare il regolatore della velocità di crociera a radar dinamico in nessuna delle
seguenti situazioni. Così facendo è possi- bile che la velocità non venga controllata adeguatamente, causando un incidente
con conseguenti lesioni gravi o mortali.
●Strade dove vi sono pedoni, ciclisti, ecc.
●Nel traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, ad esempio
ricoperte di pioggia, ghiaccio o neve
●Su discese a forte pendenza o in caso di improvvisi cambiamenti di pendenza
La velocità del veicolo potrebbe risultare
superiore a quella impostata quando si percorre una discesa ripida.
●All'ingresso di superstrade e autostrade

355
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida

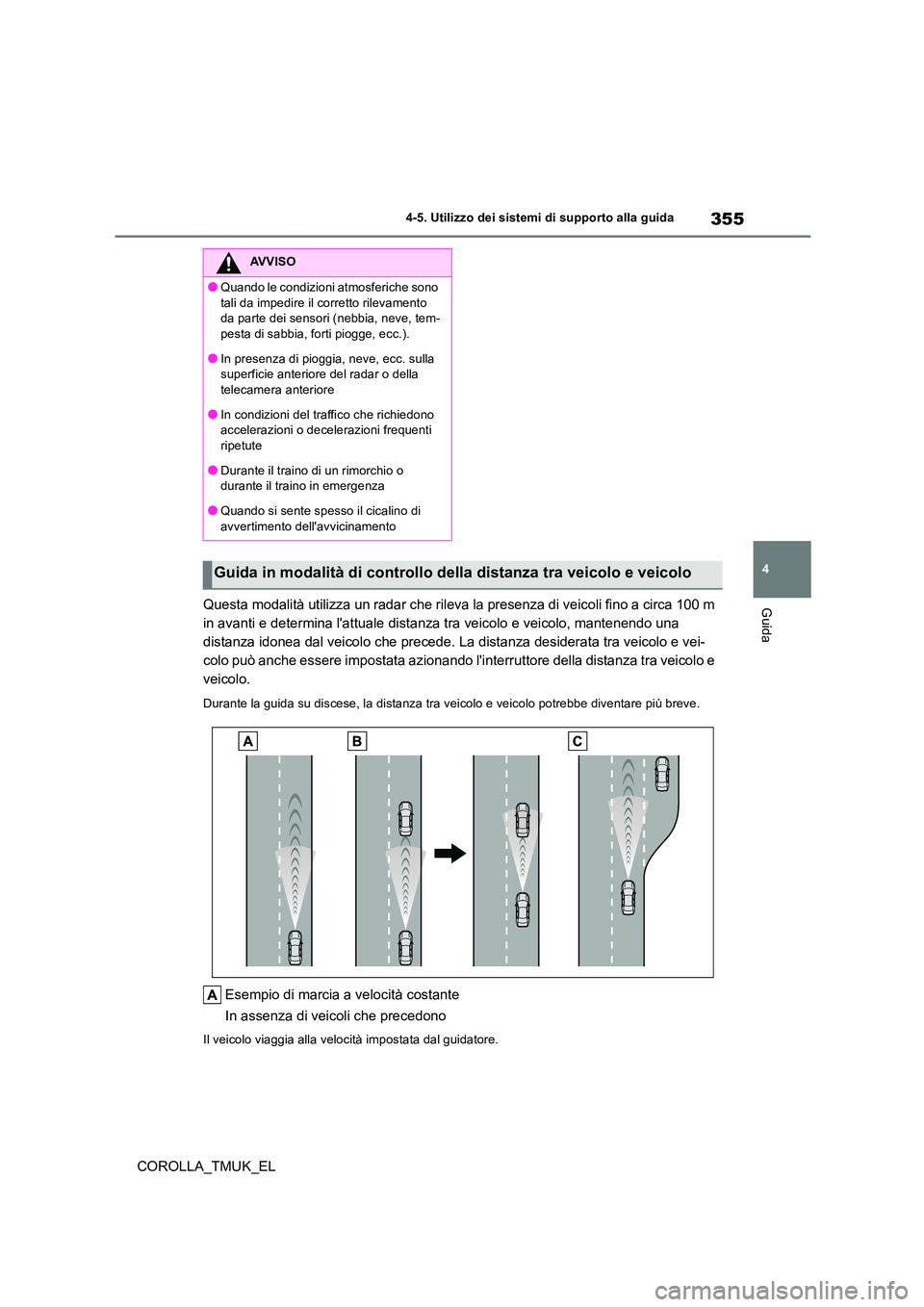

GuidaQuesta modalità utilizza un radar che rileva la presenza di veicoli fino a circa 100 m
in avanti e determina l'attuale distanza tra veicolo e veicolo, mantenendo una
distanza idonea dal veicolo che precede. La distanza desiderata tra veicolo e vei-
colo può anche essere impostata azionando l'interruttore della distanza tra veicolo e
veicolo.
Durante la guida su discese, la distanza tra veicolo e veicolo potrebbe diventare più breve.
Esempio di marcia a velocità costante
In assenza di veicoli che precedono
Il veicolo viaggia alla velocità impostata dal guidatore.
AVVISO
●Quando le condizioni atmosferiche sono
tali da impedire il corretto rilevamento da parte dei sensori (nebbia, neve, tem-pesta di sabbia, forti piogge, ecc.).
●In presenza di pioggia, neve, ecc. sulla superficie anteriore del radar o della telecamera anteriore
●In condizioni del traffico che richiedono accelerazioni o decelerazioni frequenti ripetute
●Durante il traino di un rimorchio o durante il traino in emergenza
●Quando si sente spesso il cicalino di
avvertimento dell'avvicinamento
Guida in modalità di controllo della distanza tra veicolo e veicolo

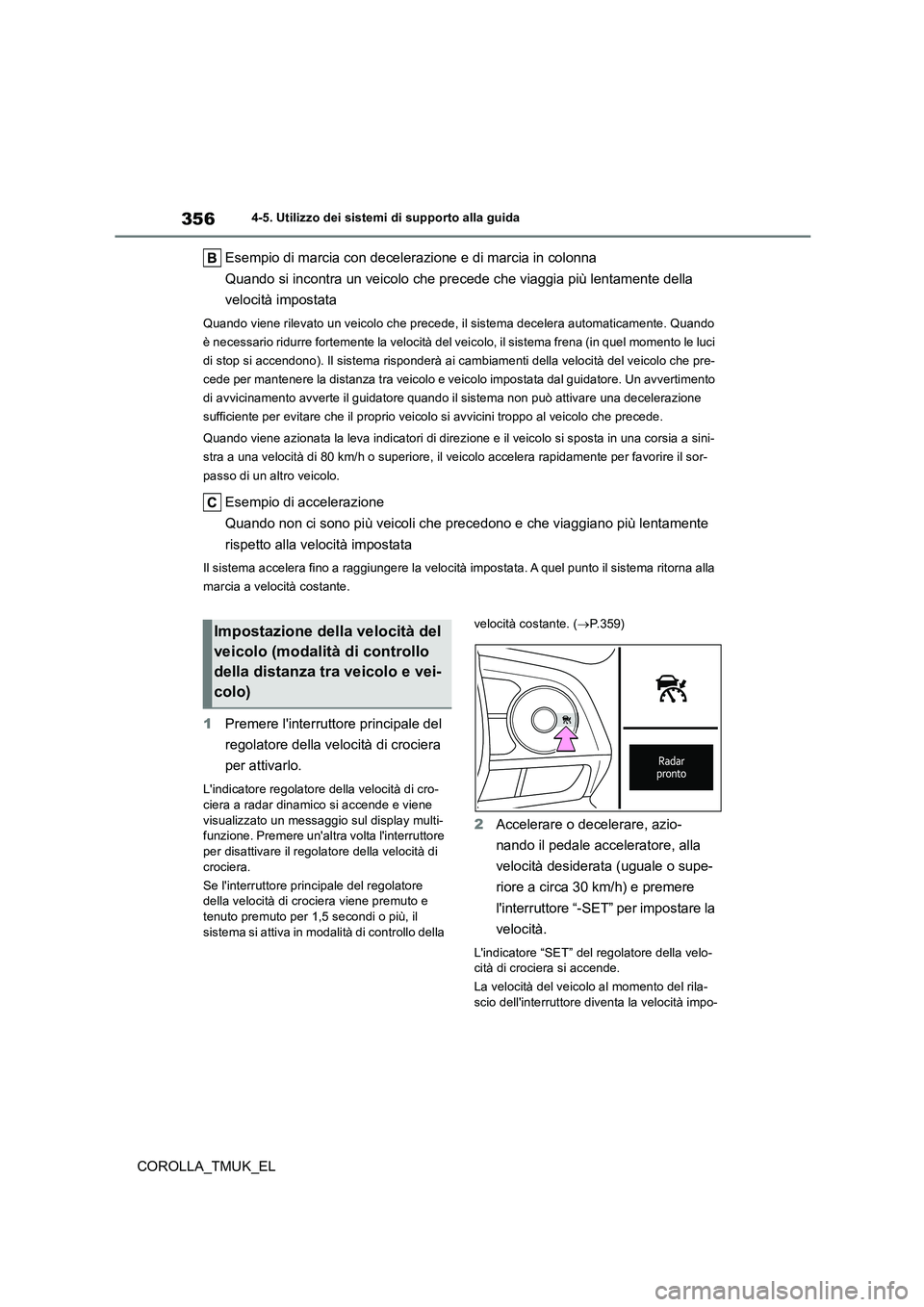

356
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Esempio di marcia con decelerazione e di marcia in colonna
Quando si incontra un veicolo che precede che viaggia più lentamente della
velocità impostata
Quando viene rilevato un veicolo che precede, il sistema decelera automaticamente. Quando
è necessario ridurre fortemente la velocità del veicolo, il sistema frena (in quel momento le luci
di stop si accendono). Il sistema risponderà ai cambiamenti della velocità del veicolo che pre-
cede per mantenere la distanza tra veicolo e ve icolo impostata dal guidatore. Un avvertimento
di avvicinamento avverte il guidatore quando il sistema non può attivare una decelerazione
sufficiente per evitare che il proprio veicol o si avvicini troppo al veicolo che precede.
Quando viene azionata la leva indicatori di direzione e il veicolo si sposta in una corsia a sini-
stra a una velocità di 80 km/h o superiore, il veicolo accelera rapidamente per favorire il sor-
passo di un altro veicolo.
Esempio di accelerazione
Quando non ci sono più veicoli che precedono e che viaggiano più lentamente
rispetto alla velocità impostata
Il sistema accelera fino a raggiungere la velocità impostata. A quel punto il sistema ritorna alla
marcia a velocità costante.
1 Premere l'interruttore principale del
regolatore della velocità di crociera
per attivarlo.
L'indicatore regolatore della velocità di cro- ciera a radar dinamico si accende e viene
visualizzato un messaggio sul display multi- funzione. Premere un'altra volta l'interruttore per disattivare il regolatore della velocità di
crociera.
Se l'interruttore principale del regolatore della velocità di crociera viene premuto e tenuto premuto per 1,5 secondi o più, il
sistema si attiva in modalità di controllo della
velocità costante. ( P.359)
2Accelerare o decelerare, azio-
nando il pedale acceleratore, alla
velocità desiderata (uguale o supe-
riore a circa 30 km/h) e premere
l'interruttore “-SET” per impostare la
velocità.
L'indicatore “SET” del regolatore della velo- cità di crociera si accende.
La velocità del veicolo al momento del rila- scio dell'interruttore diventa la velocità impo-
Impostazione della velocità del
veicolo (modalità di controllo
della distanza tra veicolo e vei-
colo)

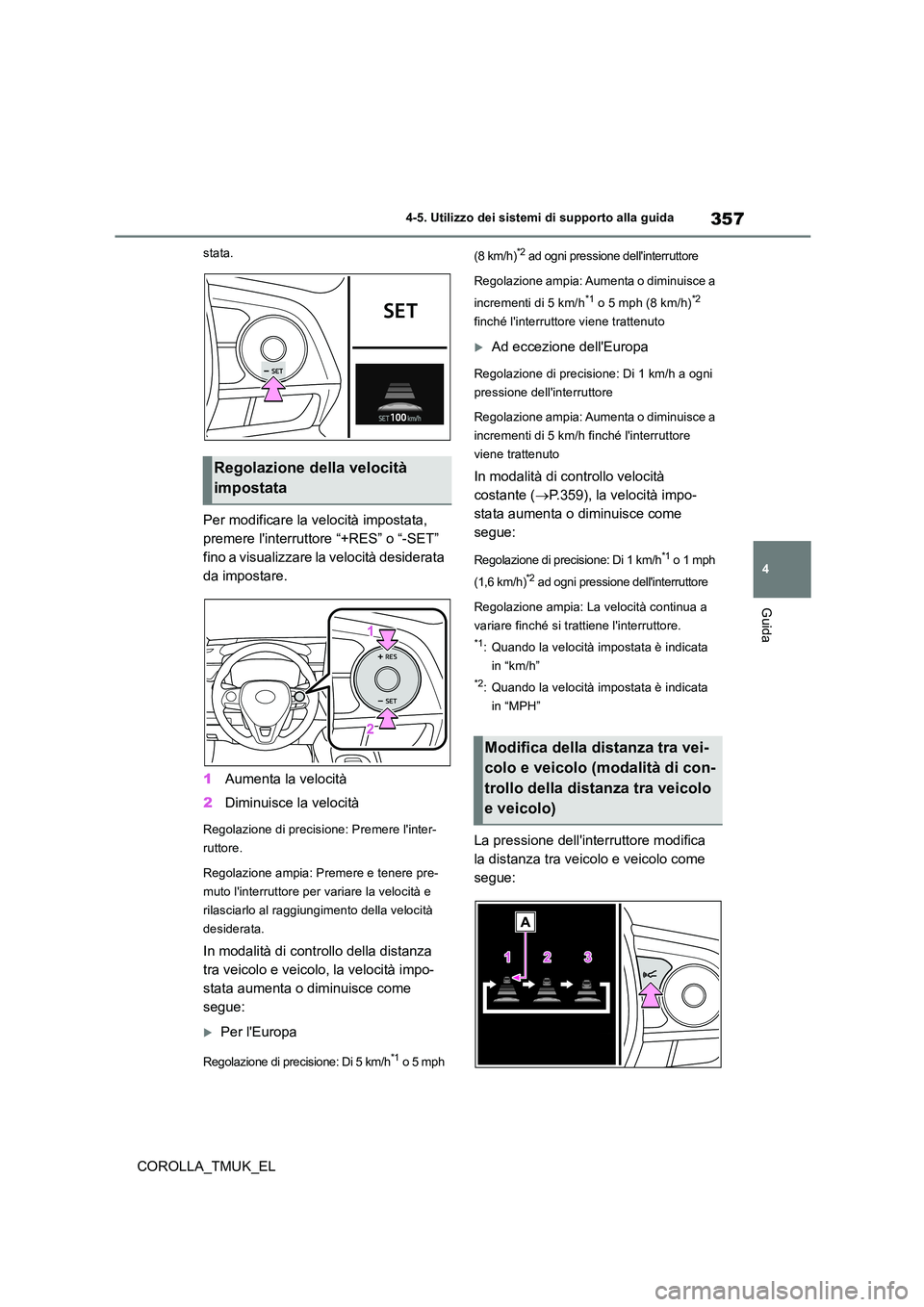

357
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
stata.
Per modificare la velocità impostata,
premere l'interruttore “+RES” o “-SET”
fino a visualizzare la velocità desiderata
da impostare.
1 Aumenta la velocità
2 Diminuisce la velocità
Regolazione di precisione: Premere l'inter-
ruttore.
Regolazione ampia: Premere e tenere pre-
muto l'interruttore per variare la velocità e
rilasciarlo al raggiungimento della velocità
desiderata.
In modalità di controllo della distanza
tra veicolo e veicolo, la velocità impo-
stata aumenta o diminuisce come
segue:
Per l'Europa
Regolazione di precisione: Di 5 km/h*1 o 5 mph
(8 km/h)*2 ad ogni pressione dell'interruttore
Regolazione ampia: Aumenta o diminuisce a
incrementi di 5 km/h*1 o 5 mph (8 km/h)*2
finché l'interruttore viene trattenuto
Ad eccezione dell'Europa
Regolazione di precisione: Di 1 km/h a ogni
pressione dell'interruttore
Regolazione ampia: Aumenta o diminuisce a
incrementi di 5 km/h finché l'interruttore
viene trattenuto
In modalità di controllo velocità
costante ( P.359), la velocità impo-
stata aumenta o diminuisce come
segue:
Regolazione di precisione: Di 1 km/h*1 o 1 mph
(1,6 km/h)*2 ad ogni pressione dell'interruttore
Regolazione ampia: La velocità continua a
variare finché si trattiene l'interruttore.
*1: Quando la velocità impostata è indicata
in “km/h”
*2: Quando la velocità impostata è indicata
in “MPH”
La pressione dell'interruttore modifica
la distanza tra veicolo e veicolo come
segue:
Regolazione della velocità
impostata
Modifica della distanza tra vei-
colo e veicolo (modalità di con-
trollo della distanza tra veicolo
e veicolo)

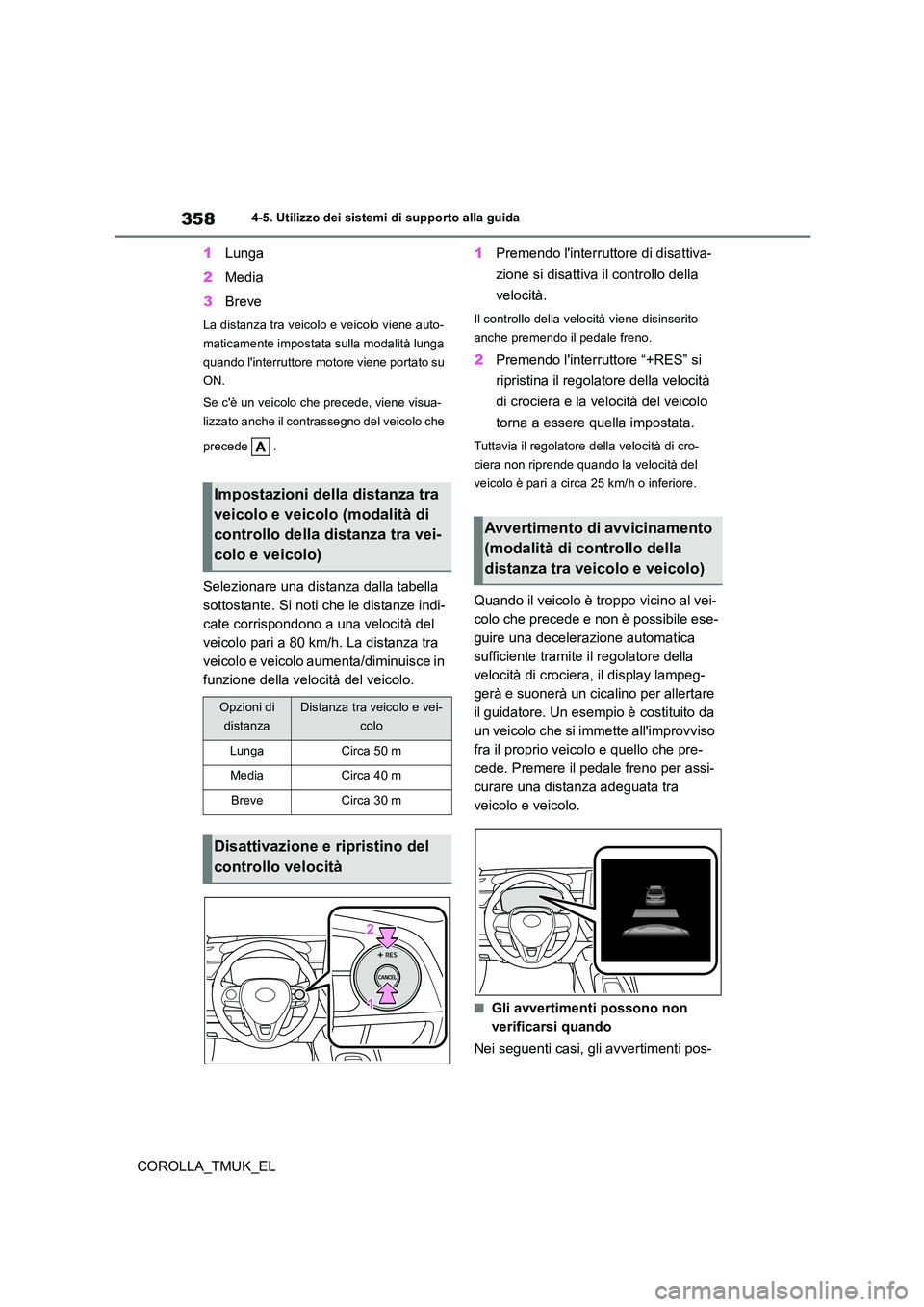

358
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
1Lunga
2 Media
3 Breve
La distanza tra veicolo e veicolo viene auto-
maticamente impostata sulla modalità lunga
quando l'interruttore motore viene portato su
ON.
Se c'è un veicolo che precede, viene visua-
lizzato anche il contrassegno del veicolo che
precede .
Selezionare una distanza dalla tabella
sottostante. Si noti che le distanze indi-
cate corrispondono a una velocità del
veicolo pari a 80 km/h. La distanza tra
veicolo e veicolo aumenta/diminuisce in
funzione della velocità del veicolo.
1 Premendo l'interruttore di disattiva-
zione si disattiva il controllo della
velocità.
Il controllo della velocità viene disinserito
anche premendo il pedale freno.
2 Premendo l'interruttore “+RES” si
ripristina il regolatore della velocità
di crociera e la velocità del veicolo
torna a essere quella impostata.
Tuttavia il regolatore della velocità di cro-
ciera non riprende quando la velocità del
veicolo è pari a circa 25 km/h o inferiore.
Quando il veicolo è troppo vicino al vei-
colo che precede e non è possibile ese-
guire una decelerazione automatica
sufficiente tramite il regolatore della
velocità di crociera, il display lampeg-
gerà e suonerà un cicalino per allertare
il guidatore. Un esempio è costituito da
un veicolo che si immette all'improvviso
fra il proprio veicolo e quello che pre-
cede. Premere il pedale freno per assi-
curare una distanza adeguata tra
veicolo e veicolo.
■Gli avvertimenti possono non
verificarsi quando
Nei seguenti casi, gli avvertimenti pos-
Impostazioni della distanza tra
veicolo e veicolo (modalità di
controllo della distanza tra vei-
colo e veicolo)
Opzioni di
distanza
Distanza tra veicolo e vei-
colo
LungaCirca 50 m
MediaCirca 40 m
BreveCirca 30 m
Disattivazione e ripristino del
controllo velocità
Avvertimento di avvicinamento
(modalità di controllo della
distanza tra veicolo e veicolo)

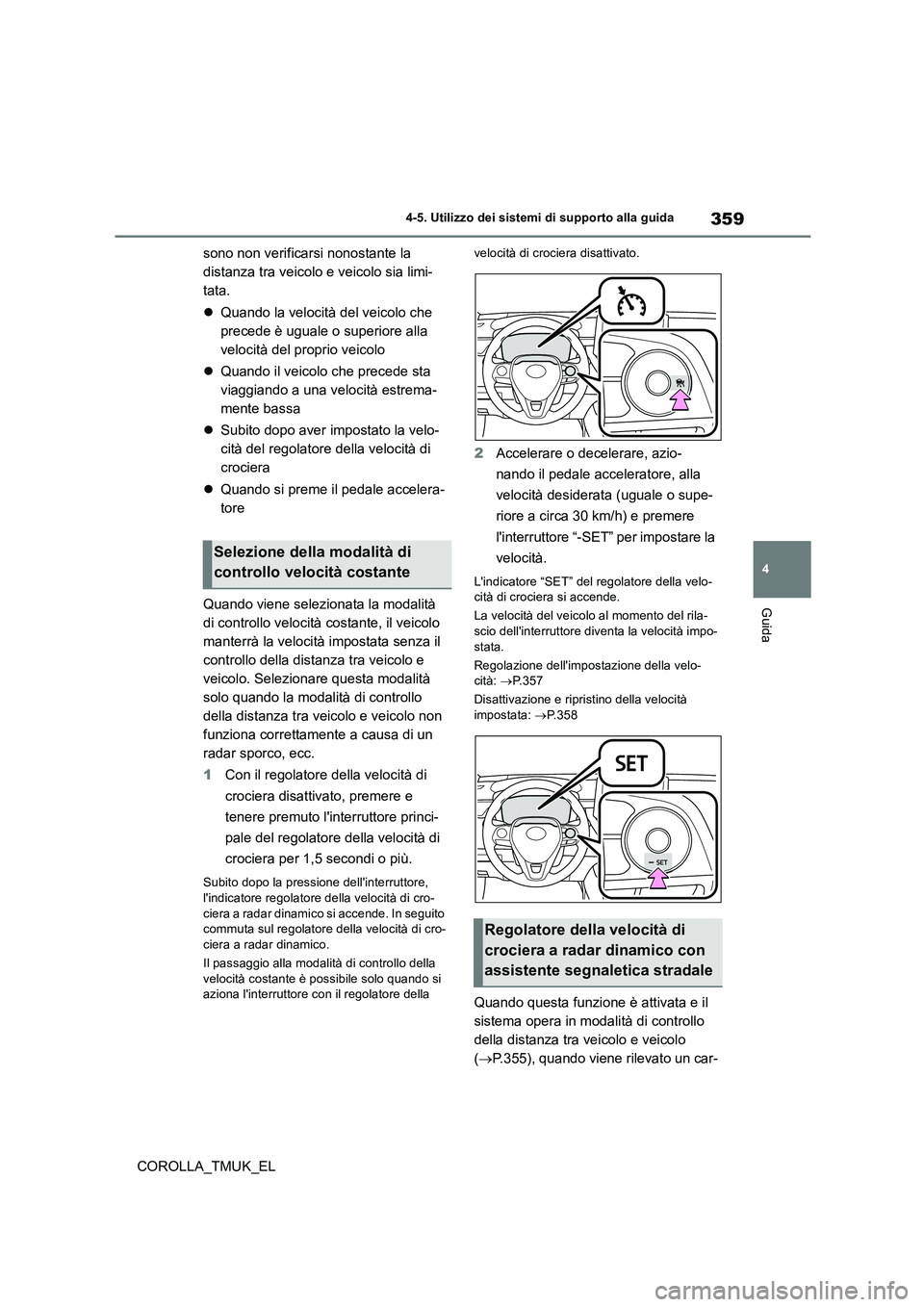

359
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
sono non verificarsi nonostante la
distanza tra veicolo e veicolo sia limi-
tata.
 Quando la velocità del veicolo che
precede è uguale o superiore alla
velocità del proprio veicolo
 Quando il veicolo che precede sta
viaggiando a una velocità estrema-
mente bassa
 Subito dopo aver impostato la velo-
cità del regolatore della velocità di
crociera
 Quando si preme il pedale accelera-
tore
Quando viene selezionata la modalità
di controllo velocità costante, il veicolo
manterrà la velocità impostata senza il
controllo della distanza tra veicolo e
veicolo. Selezionare questa modalità
solo quando la modalità di controllo
della distanza tra veicolo e veicolo non
funziona correttamente a causa di un
radar sporco, ecc.
1 Con il regolatore della velocità di
crociera disattivato, premere e
tenere premuto l'interruttore princi-
pale del regolatore della velocità di
crociera per 1,5 secondi o più.
Subito dopo la pressione dell'interruttore, l'indicatore regolatore della velocità di cro-
ciera a radar dinamico si accende. In seguito commuta sul regolatore della velocità di cro-ciera a radar dinamico.
Il passaggio alla modalità di controllo della
velocità costante è possibile solo quando si aziona l'interruttore con il regolatore della
velocità di crociera disattivato.
2 Accelerare o decelerare, azio-
nando il pedale acceleratore, alla
velocità desiderata (uguale o supe-
riore a circa 30 km/h) e premere
l'interruttore “-SET” per impostare la
velocità.
L'indicatore “SET” del regolatore della velo- cità di crociera si accende.
La velocità del veicolo al momento del rila-
scio dell'interruttore diventa la velocità impo- stata.
Regolazione dell'impostazione della velo- cità: P.357
Disattivazione e ripristino della velocità
impostata: P.358
Quando questa funzione è attivata e il
sistema opera in modalità di controllo
della distanza tra veicolo e veicolo
( P.355), quando viene rilevato un car-
Selezione della modalità di
controllo velocità costante
Regolatore della velocità di
crociera a radar dinamico con
assistente segnaletica stradale

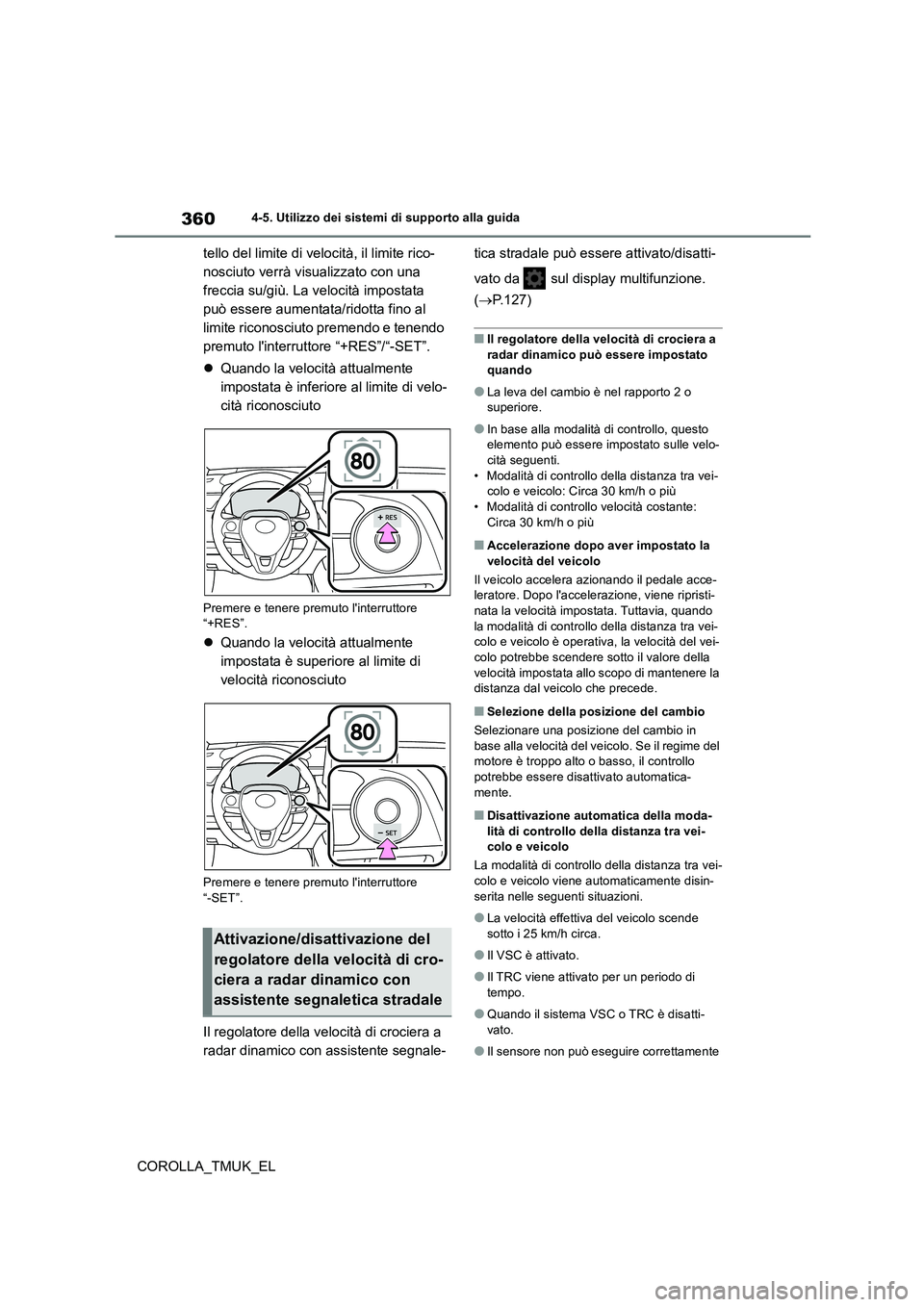

360
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
tello del limite di velocità, il limite rico-
nosciuto verrà visualizzato con una
freccia su/giù. La velocità impostata
può essere aumentata/ridotta fino al
limite riconosciuto premendo e tenendo
premuto l'interruttore “+RES”/“-SET”.
 Quando la velocità attualmente
impostata è inferiore al limite di velo-
cità riconosciuto
Premere e tenere premuto l'interruttore “+RES”.
 Quando la velocità attualmente
impostata è superiore al limite di
velocità riconosciuto
Premere e tenere premuto l'interruttore
“-SET”.
Il regolatore della velocità di crociera a
radar dinamico con assistente segnale-
tica stradale può essere attivato/disatti-
vato da sul display multifunzione.
( P.127)
■Il regolatore della velocità di crociera a
radar dinamico può essere impostato quando
●La leva del cambio è nel rapporto 2 o superiore.
●In base alla modalità di controllo, questo elemento può essere impostato sulle velo-cità seguenti.
• Modalità di controllo della distanza tra vei- colo e veicolo: Circa 30 km/h o più• Modalità di controllo velocità costante:
Circa 30 km/h o più
■Accelerazione dopo aver impostato la velocità del veicolo
Il veicolo accelera azionando il pedale acce- leratore. Dopo l'accelerazione, viene ripristi-
nata la velocità impostata. Tuttavia, quando la modalità di controllo della distanza tra vei-colo e veicolo è operativa, la velocità del vei-
colo potrebbe scendere sotto il valore della velocità impostata allo scopo di mantenere la distanza dal veicolo che precede.
■Selezione della posizione del cambio
Selezionare una posizione del cambio in
base alla velocità del veicolo. Se il regime del motore è troppo alto o basso, il controllo potrebbe essere disattivato automatica-
mente.
■Disattivazione automatica della moda- lità di controllo della distanza tra vei-colo e veicolo
La modalità di controllo della distanza tra vei-
colo e veicolo viene automaticamente disin- serita nelle seguenti situazioni.
●La velocità effettiva del veicolo scende sotto i 25 km/h circa.
●Il VSC è attivato.
●Il TRC viene attivato per un periodo di
tempo.
●Quando il sistema VSC o TRC è disatti-
vato.
●Il sensore non può eseguire correttamente
Attivazione/disattivazione del
regolatore della velocità di cro-
ciera a radar dinamico con
assistente segnaletica stradale
