TOYOTA COROLLA HATCHBACK 2019 Manuale duso (in Italian)

391
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Il sistema può essere azionato quando
●L'interruttore motore è su ON.
●La funzione sensore parcheggio assistito Toyota è attiva.
●La velocità del veicolo è inferiore a circa 10 km/h.
●È selezionata una posizione della leva del cambio diversa da P.
●Il volante viene ruotato di circa 90° o più (Sensori laterali anteriori, sensori laterali
posteriori) (se presenti)
■Funzione avvertimento oggetti (se pre- sente)
Quando un oggetto presente nelle aree late- rali è all'interno della traiettoria del veicolo
mentre questo avanza o retrocede, questa funzione informa il guidatore mediante il display e il cicalino.
Oggetto
Traiettoria del veicolo calcolata
■Rilevamento oggetti nelle aree laterali (se presente)
●Gli oggetti presenti nelle aree laterali ven-gono rilevati durante la guida mediante la
scansione delle aree laterali da parte dei sensori laterali. Gli oggetti riconosciuti ven-gono mantenuti in memoria per massimo 2
minuti circa.
●Gli oggetti potrebbero non essere rilevati
nelle aree laterali fino al completamento della scansione. Dopo che l'interruttore motore è portato in posizione on, la scan-
sione viene completata dopo che il veicolo è stato guidato per un breve periodo di tempo.
●Quando un oggetto come un altro veicolo,
AVVISO
■Quando si usa il sensore parcheggio
assistito Toyota
Nelle seguenti situazioni, il sistema potrebbe non funzionare correttamente a causa del malfunzionamento di un sen-
sore, ecc. Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
●La visualizzazione del funzionamento del sensore parcheggio assistito Toyota
lampeggia o è presente in modo conti- nuo ed è udibile un segnale acustico quando non vengono rilevati oggetti.
●Se l'area attorno al sensore collide con qualche oggetto, oppure è sottoposta a un forte impatto.
●Se il paraurti o la griglia urta contro qualche oggetto.
●Se la visualizzazione lampeggia o è pre-
sente in modo continuo e non suona il cicalino, eccetto quando la funzione di disattivazione dell'audio è stato attivata.
●Se si verifica un errore di visualizza-zione, controllare innanzitutto il sensore.
Se l'errore si verifica anche quando non c'è ghiaccio, neve o fango sul sensore, è probabile che il sensore sia difettoso.
■Note per il lavaggio del veicolo
Non sottoporre l'area del sensore a getti d'acqua o di vapore troppo energici.
Così facendo è possibile provocare il mal- funzionamento del sensore.
●Quando si utilizza una lancia ad alta pressione per lavare il veicolo, non spruzzare direttamente verso i sensori,
poiché tale operazione potrebbe provo- care il malfunzionamento di un sensore.
●Quando si utilizza il vapore per pulire il
veicolo, non dirigere il vapore troppo vicino ai sensori poiché tale operazione potrebbe provocare il malfunziona-
mento di un sensore.

392
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
un pedone o un animale viene rilevato dai sensori laterali, è possibile che continui a essere rilevato anche dopo essere uscito
dall'area di rilevamento dei sensori laterali.
■Se “Assistenza al parcheggio non disponibile. Pulire il sensore di assi-stenza al parcheggio.” viene visualiz-
zato sul display multifunzione
Un sensore potrebbe essere coperto di ghiaccio, neve, sporco , ecc. Rimuovere il ghiaccio, la neve, lo sporco, ecc. dal sensore
per riportare il sistema al funzionamento nor- male.
Inoltre, a causa della formazione di ghiaccio su un sensore a basse temperature, può
essere visualizzato un messaggio di avverti- mento o il sensore potrebbe non essere in grado di rilevare un oggetto. Quando il ghiac-
cio si scioglie, il sistema torna alla normalità.
■Informazioni sul rilevamento dei sen- sori
Le seguenti situazioni potrebbero verificarsi durante l'uso.
●I sensori potrebbero rilevare solo oggetti vicini ai paraurti anteriore e posteriore.
●A seconda della forma dell'oggetto e di altri fattori, la distanza rilevata potrebbe essere
ridotta o il rilevamento potrebbe non essere possibile.
●Se un oggetto è molto vicino a un sensore, potrebbe non essere rilevato.
●Ci sarà un breve ritardo tra il rilevamento e la visualizzazione dell'oggetto. Anche a basse velocità, è possibile che l'oggetto
entri nelle aree di rilevamento del sensore prima che si attivino il display e il segnale acustico di avvertimento.
●Potrebbe essere difficile udire il cicalino per via del volume dell'impianto audio o del
rumore del flusso d'aria dell'impianto di condizionamento aria.
●Potrebbe essere difficile percepire il suono del cicalino se sono in funzione i cicalini di altri sistemi.
■Condizioni in cui la funzione potrebbe
non operare correttamente
Alcune condizioni del veicolo e l'ambiente cir- costante possono influenzare la capacità del
sensore di rilevare correttamente gli oggetti. Di seguito vengono riportati alcuni esempi particolari.
●Presenza di sporco, neve o ghiaccio su un sensore. (Il problema si risolve pulendo i
sensori).
●Un sensore è ghiacciato. (Il problema si
risolve sghiacciando l'area). In condizioni climatiche di freddo intenso, se un sensore è ghiacciato, il display del
sensore potrebbe mostrare una visualizza- zione anomala, oppure oggetti quali un muro potrebbero non essere rilevati.
●Un sensore è coper to in qualche modo.
●Quando un sensore o l'area attorno al sen- sore sono estremamente caldi o freddi.
●Su strade molto sconnesse, su pendii, sulla ghiaia o sull'erba.
●L'area in prossimità del veicolo è disturbata da clacson di veicoli, motori di motoci-clette, freni ad aria compressa di grandi
veicoli o altri rumori assordanti che produ- cono onde ultrasoniche.
●Presenza di un altro veicolo dotato di sen-sori di parcheggio assistito nelle vicinanze.
●Un sensore è investito da spruzzi o da forte pioggia.
●Se un sensore viene investito da una grande quantità di acqua, ad esempio durante la guida su una strada allagata.
●Se il veicolo si è sensibilmente inclinato.
●Il veicolo si sta avvicinando a un cordolo alto o curvo.
●Se gli oggetti si avvicinano troppo al sen-sore.
■Oggetti che potrebbero non essere rile-vati correttamente
La forma dell'oggetto potrebbe impedire al
sensore di rilevarlo. Prestare particolare attenzione ai seguenti oggetti:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assor-
bono le onde sonore
●Oggetti a spigolo vivo
●Oggetti bassi

393
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
●Oggetti alti con le parti superiori che spor- gono verso l'esterno, nella direzione del veicolo
Le persone potrebbero non essere rilevate se
indossano determinati tipi di abiti.
■Campo di rilevamento dei sensori
Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 115 cm (veicoli con sensori
laterali anteriori e posteriori)
Il diagramma mostra il campo di rilevamento
dei sensori. Tenere pr esente che i sensori
non sono in grado di rilevare oggetti che
sono estremamente vicini al veicolo.
Per informazioni dettagliate sul rilevamento
di oggetti nelle aree laterali. ( P.391)
Il campo dei sensori può variare a seconda
della forma dell'oggetto, ecc.
■Display multifunzione, display head-up (se presente) e display
dell'impianto audio (se presente)
Quando viene rilevato un oggetto da un sensore, la distanza approssimativa
dall'oggetto viene visualizzata sul display multifunzione, sul display dell'impianto
audio (se presente) e sul display head-up (se presente). (Poiché la distanza
dall'oggetto va riducendosi, i segmenti della distanza possono lampeggiare).
Le immagini dei sensori laterali anteriori e dei sensori laterali posteriori (se presenti)
non vengono visualizzate finché non viene completata la scansione delle aree late-
rali.
 Distanza approssimativa dall'oggetto: Da 150 cm a 60 cm* (Sensore centrale
posteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Display rilevamento sensore,
distanza dell'oggetto
Display multifunzioneDisplay dell'impianto audioDisplay head-up

394
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Distanza approssimativa dall'oggetto: Da 100 cm a 60 cm* (Sensore centrale
anteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Distanza approssimativa dall'oggetto: Da 60 cm a 45 cm*(tranne sensore laterale
anteriore, sensore laterale posteriore)
Da 115 cm a 70 cm* (Sensore laterale anteriore, sensore laterale posteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Distanza approssimativa dall'oggetto: Da 45 cm a 30 cm* (tranne sensore late-
rale anteriore, sensore laterale posteriore)
Da 70 cm a 30 cm* (Sensore laterale anteriore, sensore laterale posteriore)
*: La funzione di disattivazione automatica dell'audio del cicalino è attivata. ( P.395)
Distanza approssimativa dall'oggetto: Da 30 cm a 15 cm*1
*1: La funzione di disattivazione automatica dell'audio del cicalino è disattivata. (P.395)
*2: I segmenti della distanza lampeggiano lentamente.
Distanza approssimativa dall'oggetto: Meno di 15 cm*1
Display multifunzioneDisplay dell'impianto audioDisplay head-up
Display multifunzioneDisplay dell'impianto audioDisplay head-up
Display multifunzioneDisplay dell'impianto audioDisplay head-up
Display multifunzione*2Display dell'impianto audio*2Display head-up

395
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
*1: La funzione di disattivazione automatica dell'audio del cicalino è disattivata. (P.395)
*2: I segmenti della distanza lampeggiano rapidamente.
■Funzionamento del cicalino e
distanza da un oggetto
Suona un cicalino quando i sensori
sono in funzione.
 Il cicalino emette segnali acustici più
veloci quando il veicolo si avvicina a
un oggetto. Quando il veicolo rag-
giunge la distanza di circa 30 cm
dall'oggetto, il cicalino suona in
modo continuo.
 Quando vengono rilevati 2 o più
ostacoli contemporaneamente, il
cicalino suona per la segnalazione
dell'oggetto più vicino. Se due o più
oggetti arrivano a circa 30 cm di
distanza dal veicolo, il cicalino ripete
un segnale acustico lungo, seguito
da segnali più veloci.
 Funzione di disattivazione automa-
tica dell'audio del cicalino: Dopo che
un cicalino ha iniziato a suonare, se
la distanza tra il veicolo e l'oggetto
rilevato non si abbrevia, l'audio del
cicalino viene disattivato automatica-
mente. (Tuttavia, se la distanza tra il
veicolo e l'oggetto è di 30 cm o
meno, questa funzione non si attiva).
■Regolazione del volume del cica-
lino
È possibile regolare il volume del cica-
lino sul display multifunzione. Il volume
dei cicalini del sensore parcheggio
assistito Toyota e della funzione RCTA
(se presente) viene regolato contempo-
raneamente.
Utilizzare gli interruttori di controllo stru-
menti per modificare le impostazioni.
( P.128)
1 Premere o per selezionare
.
2 Premere o per selezionare
, quindi premere e tenere pre-
muto .
3 Selezionare il volume e premere
.
Ogni volta che si preme l'interruttore, il livello del volume si alterna fra 1, 2 e 3.
■Disattivazione dell'audio di un
cicalino
Sul display multifunzione viene visualiz-
zato il pulsante di disattivazione
dell'audio quando viene rilevato un
oggetto. Per disattivare l'audio del cica-
lino, premere .
L'audio dei cicalini del sensore par-
cheggio assistito Toyota e della fun-
zione RCTA (se presente) viene
disattivato contemporaneamente.
La disattivazione dell'audio viene
annullata automaticamente nelle
seguenti situazioni:
 Quando la posizione della leva del
Display multifunzione*2Display dell'impianto audio*2Display head-up

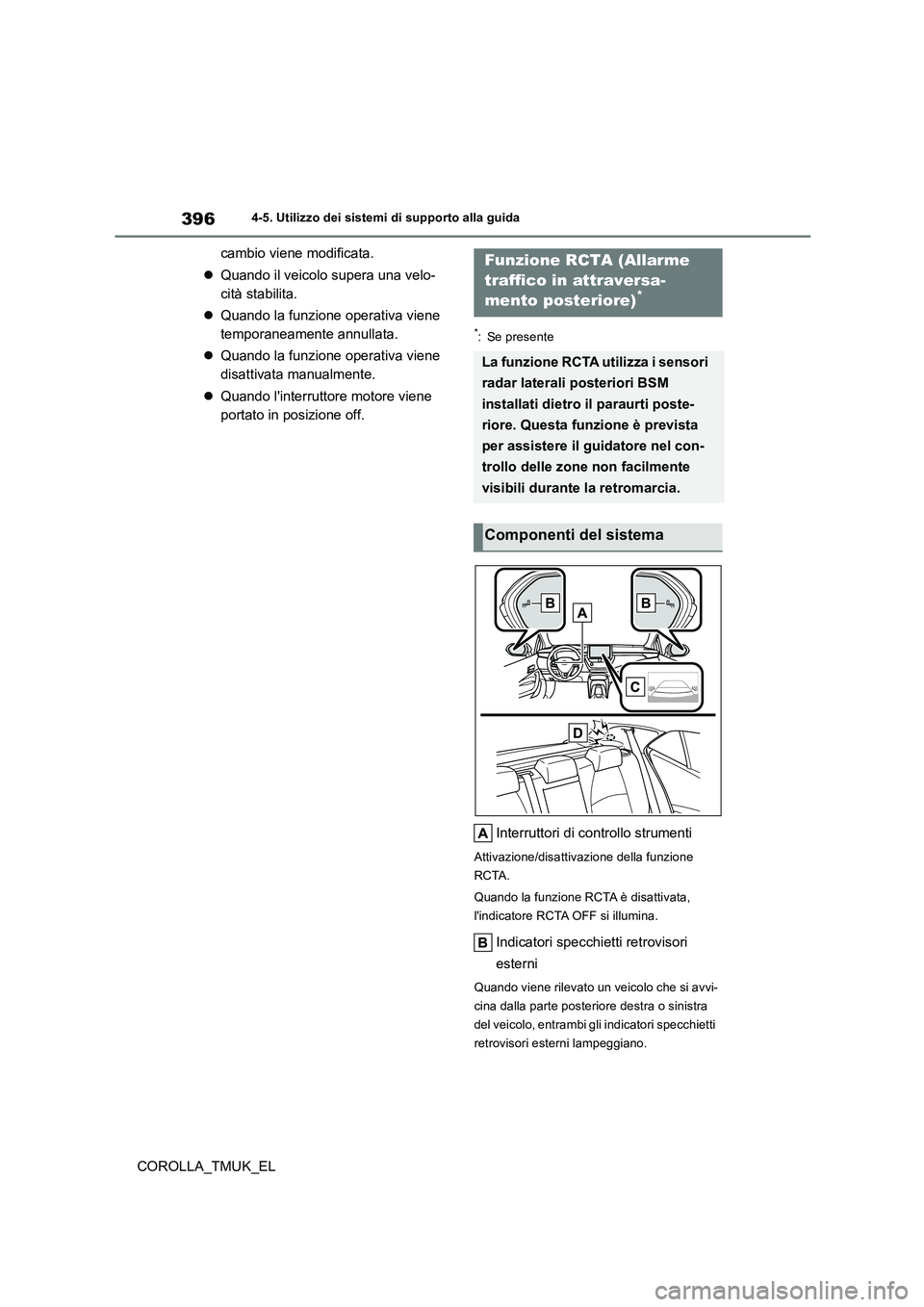

396
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
cambio viene modificata.
 Quando il veicolo supera una velo-
cità stabilita.
 Quando la funzione operativa viene
temporaneamente annullata.
 Quando la funzione operativa viene
disattivata manualmente.
 Quando l'interruttore motore viene
portato in posizione off.
*: Se presente
Interruttori di controllo strumenti
Attivazione/disattivazione della funzione
RCTA.
Quando la funzione RCTA è disattivata,
l'indicatore RCTA OFF si illumina.
Indicatori specchietti retrovisori
esterni
Quando viene rilevato un veicolo che si avvi-
cina dalla parte posteriore destra o sinistra
del veicolo, entrambi gli indicatori specchietti
retrovisori esterni lampeggiano.
Funzione RCTA (Allarme
traffico in attraversa-
mento posteriore)*
La funzione RCTA utilizza i sensori
radar laterali posteriori BSM
installati dietro il paraurti poste-
riore. Questa funzione è prevista
per assistere il guidatore nel con-
trollo delle zone non facilmente
visibili durante la retromarcia.
Componenti del sistema

397
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
Display dell'impianto audio (se pre-
sente)
Se viene rilevato un veicolo in avvicina-
mento dalla parte posteriore sinistra o destra
del veicolo, l'icona RCTA ( P.398) relativa
al lato della rilevazione viene visualizzata sul
display dell'impianto audio. Questa illustra-
zione mostra un esempio di un veicolo in
avvicinamento da entrambi i lati.
Cicalino RCTA
Se viene rilevato un veicolo che si avvicina
dalla parte posteriore destra o sinistra del
veicolo, suona un cicalino. Il cicalino suona
inoltre per circa 1 secondo immediatamente
dopo che la funzione RCTA è stata attivata.
Utilizzare gli interruttori di controllo stru-
menti per attivare/disattivare la fun-
zione RCTA. ( P.128)
1 Premere o per selezionare
.
2 Premere o per selezionare
“RCTA”, quindi premere .
Quando la funzione RCTA è disattivata, l'indicatore RCTA OFF ( P.114) si illumina. (Ogni volta che l'interruttore motore viene
portato in posizione off e quindi su ON, la funzione RCTA viene attivata automatica-mente).
■Visibilità indicatore specchietti retrovi-sori esterni
In presenza di una forte luce solare, l'indica- tore specchietti retrovisori esterni potrebbe
essere difficile da vedere.
■Percezione del cicalino RCTA
Il cicalino RCTA potrebbe essere difficile da sentire in presenza di rumori forti, ad esem-pio se il volume dell'impianto audio è alto.
■Quando “RCTA non disponibile” viene
visualizzato sul display multifunzione
Acqua, neve, fango, ecc., possono essere attaccati al paraurti posteriore attorno ai sen-sori. ( P.385) Rimuovendo l'acqua, neve,
fango, ecc., attaccati al paraurti posteriore nell'area attorno ai sensori si dovrebbe ritor-nare alla normalità.
Inoltre, la funzione potrebbe non operare nor-
malmente quando viene utilizzata in ambienti estremamente caldi o freddi.
■Sensori radar laterali posteriori
 P.385
■Funzionamento della funzione RCTA
La funzione RCTA utilizza i sensori radar laterali posteriori per rilevare veicoli in
Attivazione/disattivazione della
funzione RCTA
AVVISO
■Avvertenze relative all'uso della fun-
zione
Il guidatore è il solo responsabile per la sicurezza durante la guida. Guidare sem-pre con attenzione, assicurandosi di
osservare l'area circostante.
La funzione RCTA è solo una funzione supplementare che avverte il guidatore quando un veicolo è in avvicinamento
dalla parte posteriore destra o sinistra del veicolo. Poiché la funzione RCTA potrebbe non funzionare correttamente in
determinate condizioni, la conferma visiva della sicurezza da parte del guidatore è necessaria. L'eccessiva fiducia in questa
funzione può causare un incidente con conseguenti lesioni gravi o mortali.
Funzione RCTA

398
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
avvicinamento dalla parte posteriore destra o sinistra del veicolo e avverte il guida-
tore della presenza di tali veicoli facendo lampeggiare gli indicatori specchietti retro-
visori esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento di veicoli in avvicinamento
■Visualizzazione dell'icona RCTA
Quando viene rilevato un veicolo che si
avvicina dalla parte posteriore destra o
sinistra del veicolo, viene visualizzato
quanto segue sul display dell'impianto
audio (se presente).
 Monitor per il parcheggio assistito
Toyota (se presente): Veicoli che si
avvicinano da entrambi i lati del vei-
colo
■Aree di rilevamento della funzione RCTA
Le aree in cui i veicoli possono essere rilevati sono delineate di seguito.
Il cicalino è in grado di avvertire il gui-
datore della presenza di veicoli in
rapido avvicinamento da una maggiore
distanza.
Esempio:

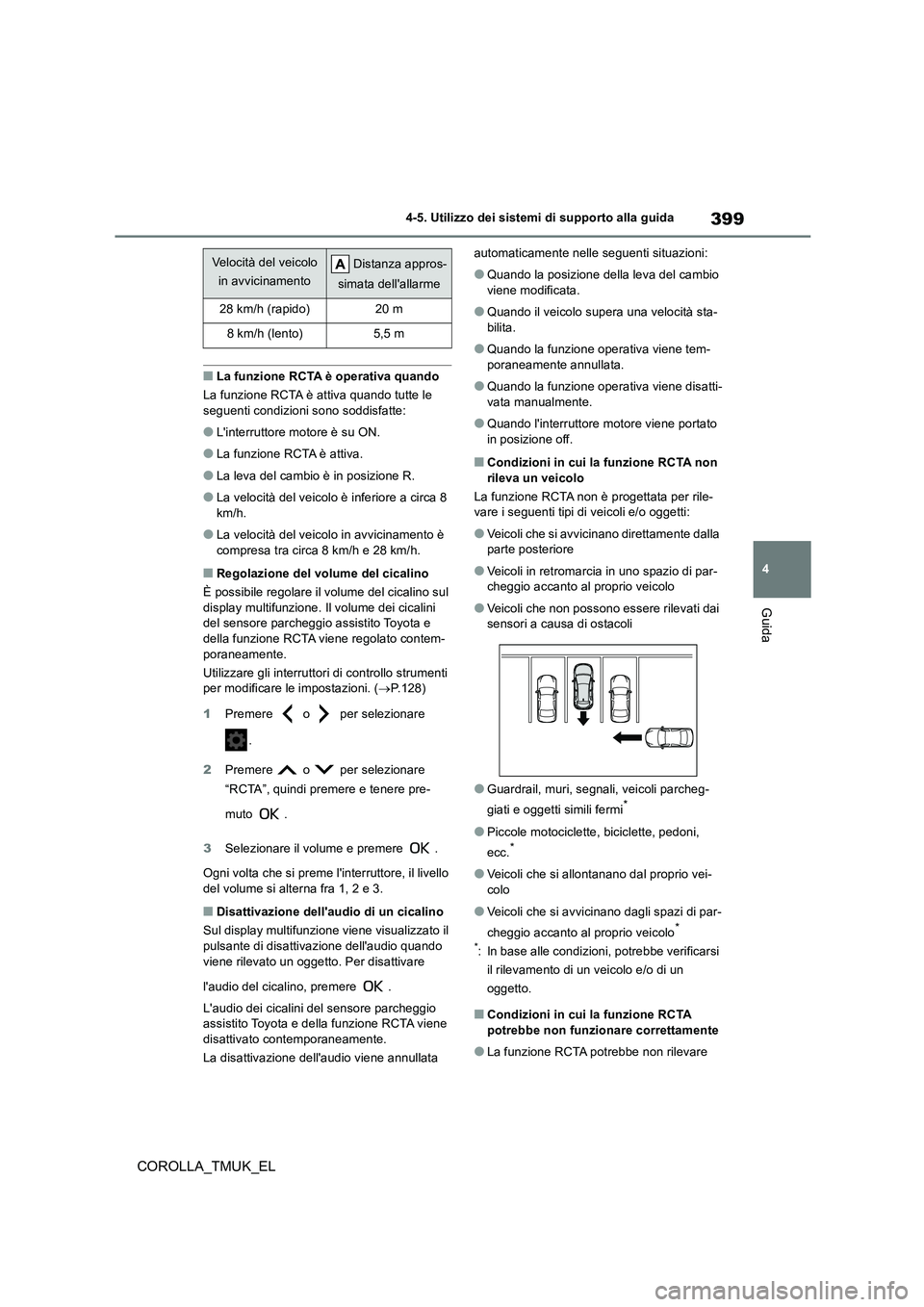

399
4
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■La funzione RCTA è operativa quando
La funzione RCTA è attiva quando tutte le
seguenti condizioni sono soddisfatte:
●L'interruttore motore è su ON.
●La funzione RCTA è attiva.
●La leva del cambio è in posizione R.
●La velocità del veicolo è inferiore a circa 8
km/h.
●La velocità del veicolo in avvicinamento è
compresa tra circa 8 km/h e 28 km/h.
■Regolazione del volume del cicalino
È possibile regolare il volume del cicalino sul display multifunzione. Il volume dei cicalini del sensore parcheggio assistito Toyota e
della funzione RCTA viene regolato contem- poraneamente.
Utilizzare gli interruttori di controllo strumenti per modificare le impostazioni. ( P.128)
1 Premere o per selezionare
.
2 Premere o per selezionare
“RCTA”, quindi premere e tenere pre-
muto .
3 Selezionare il volume e premere .
Ogni volta che si preme l'interruttore, il livello del volume si alterna fra 1, 2 e 3.
■Disattivazione dell'audio di un cicalino
Sul display multifunzione viene visualizzato il
pulsante di disattivazione dell'audio quando viene rilevato un oggetto. Per disattivare
l'audio del cicalino, premere .
L'audio dei cicalini del sensore parcheggio assistito Toyota e della funzione RCTA viene
disattivato contemporaneamente.
La disattivazione dell'audio viene annullata
automaticamente nelle seguenti situazioni:
●Quando la posizione della leva del cambio
viene modificata.
●Quando il veicolo supera una velocità sta-
bilita.
●Quando la funzione operativa viene tem-
poraneamente annullata.
●Quando la funzione operativa viene disatti-
vata manualmente.
●Quando l'interruttore motore viene portato
in posizione off.
■Condizioni in cui la funzione RCTA non rileva un veicolo
La funzione RCTA non è progettata per rile- vare i seguenti tipi di veicoli e/o oggetti:
●Veicoli che si avvicinano direttamente dalla parte posteriore
●Veicoli in retromarcia in uno spazio di par-cheggio accanto al proprio veicolo
●Veicoli che non possono essere rilevati dai sensori a causa di ostacoli
●Guardrail, muri, segnali, veicoli parcheg-
giati e oggetti simili fermi*
●Piccole motociclette, biciclette, pedoni,
ecc.*
●Veicoli che si allontanano dal proprio vei- colo
●Veicoli che si avvicinano dagli spazi di par-
cheggio accanto al proprio veicolo*
*: In base alle condizioni, potrebbe verificarsi
il rilevamento di un veicolo e/o di un
oggetto.
■Condizioni in cui la funzione RCTA
potrebbe non funzionare correttamente
●La funzione RCTA potrebbe non rilevare
Velocità del veicolo
in avvicinamento
Distanza appros-
simata dell'allarme
28 km/h (rapido)20 m
8 km/h (lento)5,5 m

400
COROLLA_TMUK_EL
4-5. Utilizzo dei sistemi di supporto alla guida
correttamente i veicoli nelle seguenti situa- zioni:• Quando un sensore non è correttamente
allineato a causa di un forte impatto subito dal sensore stesso o dalla zona circostante• Quando fango, neve, ghiaccio, un adesivo,
ecc. coprono un sensore o la zona circo- stante sul paraurti posteriore• Quando si guida su fondo stradale bagnato
con acqua stagnante in condizioni di brutto tempo, ad esempio in caso di forte pioggia, neve o nebbia
• Quando più veicoli si avvicinano, a breve distanza gli uni dagli altri• Quando un veicolo si avvicina rapidamente
alla parte posteriore del veicolo • Quando è installato un occhiello di traino sul retro del veicolo.
• Durante la retromarcia su un pendio con una brusca variazione di pendenza
• Durante l'uscita in retromarcia da un par- cheggio con angolo poco ampio
• Subito dopo l'attivazione della funzione RCTA• Subito dopo l'avvio del motore con la fun-
zione RCTA attiva
• Quando i sensori non sono in grado di rile- vare un veicolo a causa di ostacoli
●I casi di rilevamenti non necessari di veicoli e/o oggetti da parte della funzione RCTA potrebbero aumentare nelle seguenti situa-
zioni: • Quando un veicolo passa davanti al lato del proprio veicolo
• Quando lo spazio di parcheggio è davanti a una strada e sulla strada vi sono veicoli in transito
• Quando la distanza tra il veicolo e oggetti metallici quali guardrail, muri, cartelli o vei-
coli parcheggiati, che possono riflettere le onde elettriche verso il retro del veicolo, è breve
• Quando è installato un occhiello di traino sul retro del veicolo
