4997-3. Entretien à faire soi-même
COROLLA_HB_OM_(D)
7
Entretien et soin

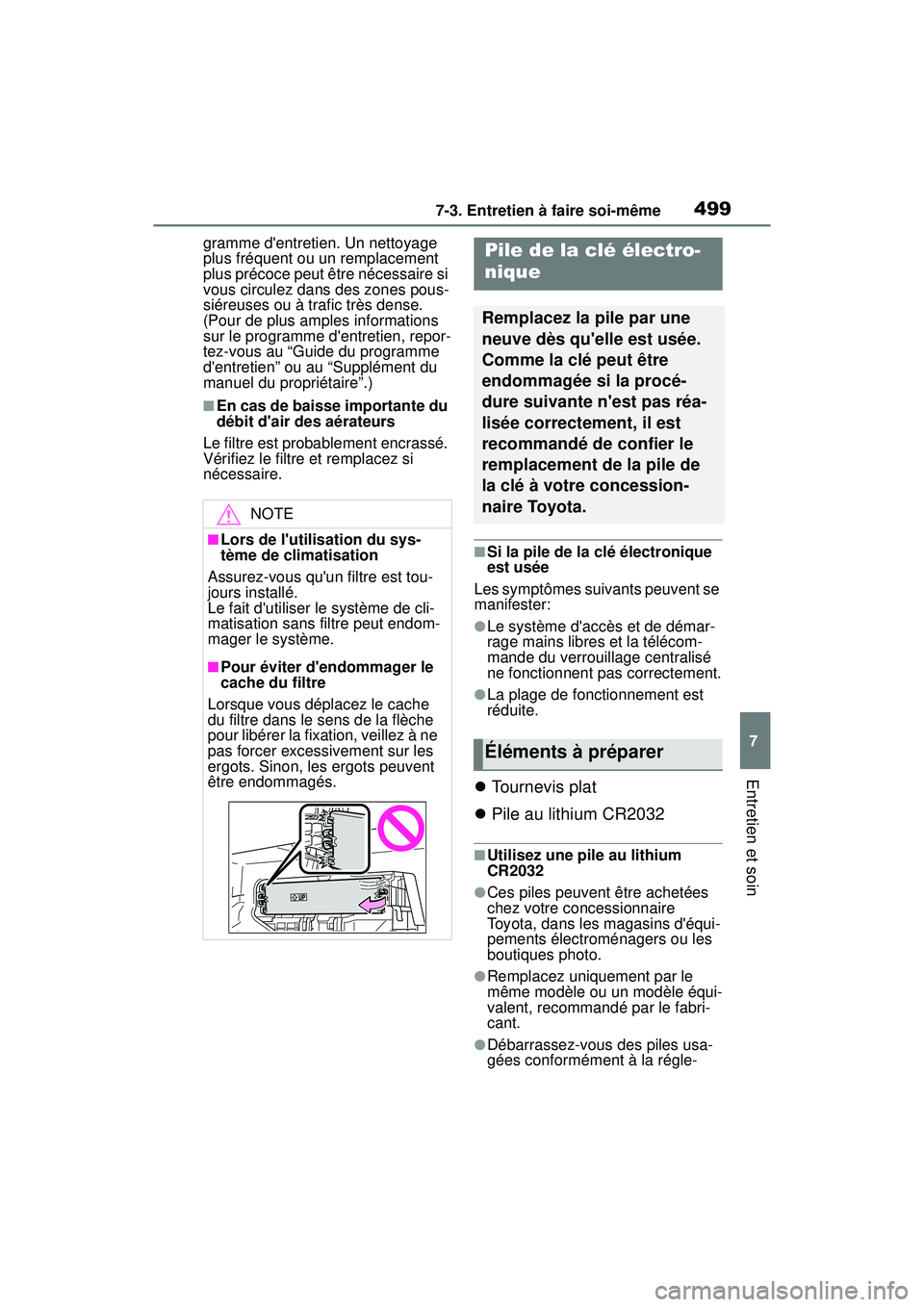

gramme d'entretien. Un nettoyage
plus fréquent ou un remplacement
plus précoce peut être nécessaire si
vous circulez dans des zones pous-
siéreuses ou à trafic très dense.
(Pour de plus amples informations
sur le programme d'entretien, repor-
tez-vous au “Guide du programme
d'entretien” ou au “Supplément du
manuel du propriétaire”.)
■En cas de baisse importante du
débit d'air des aérateurs
Le filtre est probablement encrassé.
Vérifiez le filtre et remplacez si
nécessaire.
■Si la pile de la clé électronique
est usée
Les symptômes suivants peuvent se
manifester:
●Le système d'accès et de démar-
rage mains libres et la télécom-
mande du verrouillage centralisé
ne fonctionnent pas correctement.
●La plage de fonctionnement est
réduite.
 Tournevis plat
 Pile au lithium CR2032
■Utilisez une pile au lithium
CR2032
●Ces piles peuvent être achetées
chez votre concessionnaire
Toyota, dans les magasins d'équi-
pements électroménagers ou les
boutiques photo.
●Remplacez uniquement par le
même modèle ou un modèle équi-
valent, recommandé par le fabri-
cant.
●Débarrassez-vous des piles usa-
gées conformément à la régle-
NOTE
■Lors de l'utilisation du sys-
tème de climatisation
Assurez-vous qu'un filtre est tou-
jours installé.
Le fait d'utiliser le système de cli-
matisation sans filtre peut endom-
mager le système.
■Pour éviter d'endommager le
cache du filtre
Lorsque vous déplacez le cache
du filtre dans le sens de la flèche
pour libérer la fixation, veillez à ne
pas forcer excessivement sur les
ergots. Sinon, les ergots peuvent
être endommagés.
Pile de la clé électro-
nique
Remplacez la pile par une
neuve dès qu'elle est usée.
Comme la clé peut être
endommagée si la procé-
dure suivante n'est pas réa-
lisée correctement, il est
recommandé de confier le
remplacement de la pile de
la clé à votre concession-
naire Toyota.
Éléments à préparer

5007-3. Entretien à faire soi-même

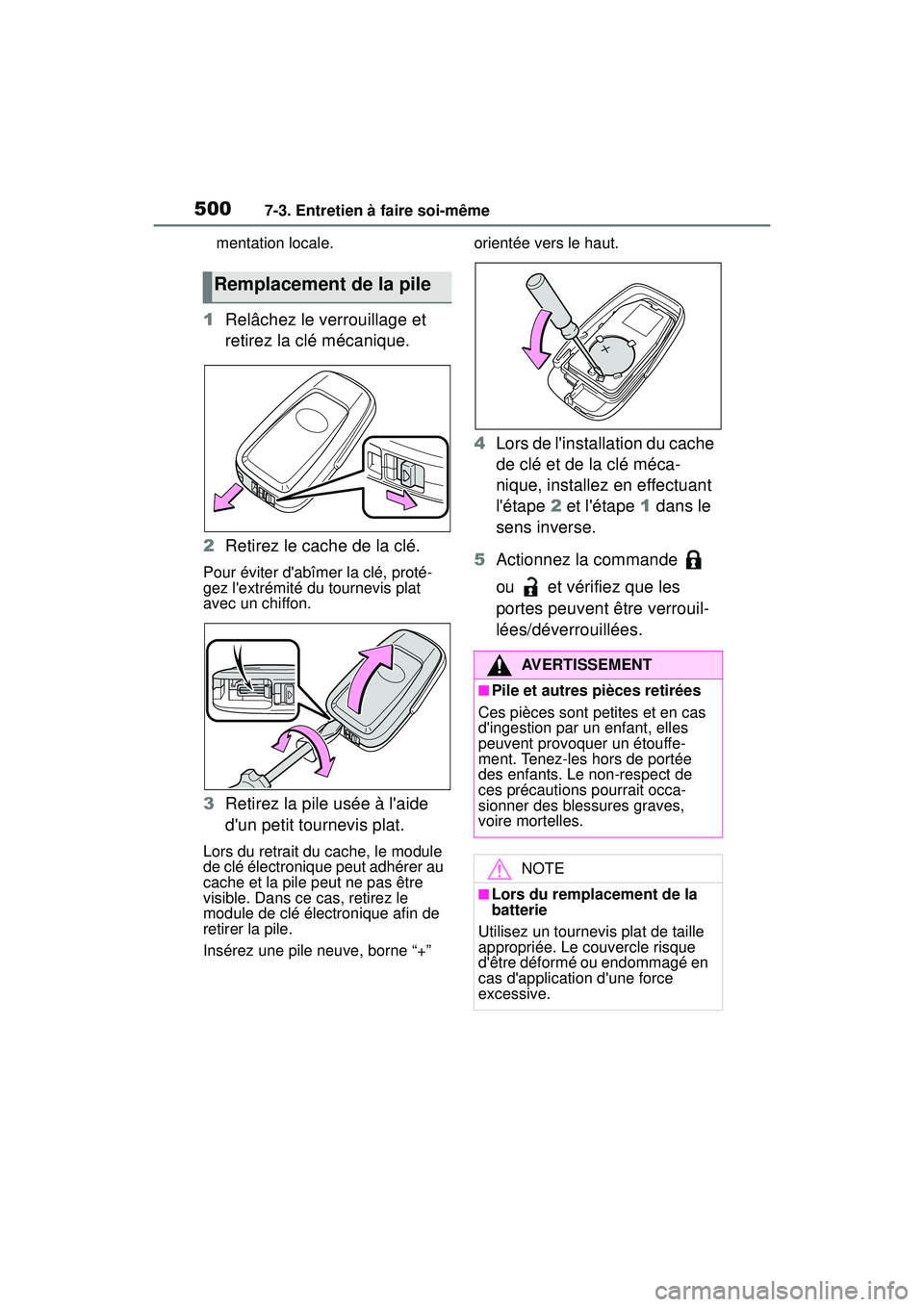

COROLLA_HB_OM_(D)mentation locale.
1
Relâchez le verrouillage et
retirez la clé mécanique.
2 Retirez le cache de la clé.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
3Retirez la pile usée à l'aide
d'un petit tournevis plat.
Lors du retrait du cache, le module
de clé électronique peut adhérer au
cache et la pile peut ne pas être
visible. Dans ce cas, retirez le
module de clé électronique afin de
retirer la pile.
Insérez une pile neuve, borne “+” orientée vers le haut.
4
Lors de l'installation du cache
de clé et de la clé méca-
nique, installez en effectuant
l'étape 2 et l'étape 1 dans le
sens inverse.
5 Actionnez la commande
ou et vérifiez que les
portes peuvent être verrouil-
lées/déverrouillées.
Remplacement de la pile
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas
d'ingestion par un enfant, elles
peuvent provoquer un étouffe-
ment. Tenez-les hors de portée
des enfants. Le non-respect de
ces précautions pourrait occa-
sionner des blessures graves,
voire mortelles.
NOTE
■Lors du remplacement de la
batterie
Utilisez un tournevis plat de taille
appropriée. Le couvercle risque
d'être déformé ou endommagé en
cas d'application d'une force
excessive.

5017-3. Entretien à faire soi-même
COROLLA_HB_OM_(D)
7
Entretien et soin
1 Mettez le contact du moteur
sur arrêt.
2 Ouvrez le couvercle de la
boîte à fusibles.
Compartiment moteur:Boîte à
fusibles de type A
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
Compartiment moteur: boîte à
fusibles de type B
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
NOTE
■Pour retrouver un fonctionne-
ment normal après remplace-
ment de la pile
Respectez les précautions sui-
vantes pour prévenir tout risque
d'accident:
●Travaillez toujours avec les
mains sèches.
L'humidité peut faire rouiller la
pile.
●Ne touchez ou ne déplacez
aucun composant interne à la
télécommande.
●Ne pliez pas les bornes de la
pile.
Vérification et rempla-
cement des fusibles
Lorsqu'un composant élec-
trique ne fonctionne pas, un
fusible peut avoir grillé.
Dans ce cas, vérifiez les
fusibles et remplacez si
nécessaire.
Vérification et remplace-
ment des fusibles

5027-3. Entretien à faire soi-même
COROLLA_HB_OM_(D)

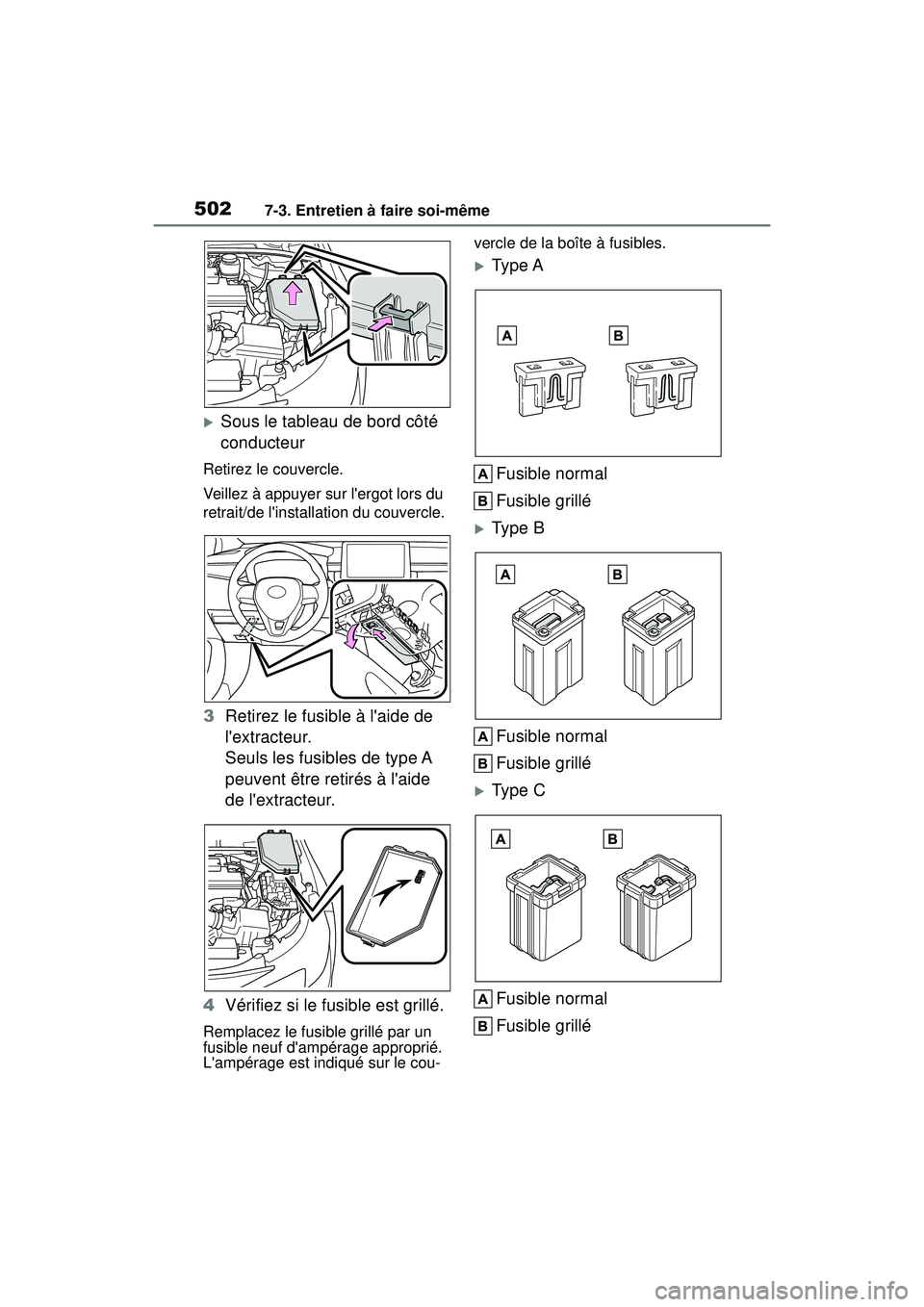

Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du
retrait/de l'installation du couvercle.
3Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide
de l'extracteur.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un
fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le cou- vercle de la boîte à fusibles.
Ty pe A
Fusible normal
Fusible grillé
Ty pe BFusible normal
Fusible grillé
Ty pe CFusible normal
Fusible grillé

5037-3. Entretien à faire soi-même
COROLLA_HB_OM_(D)
7
Entretien et soin

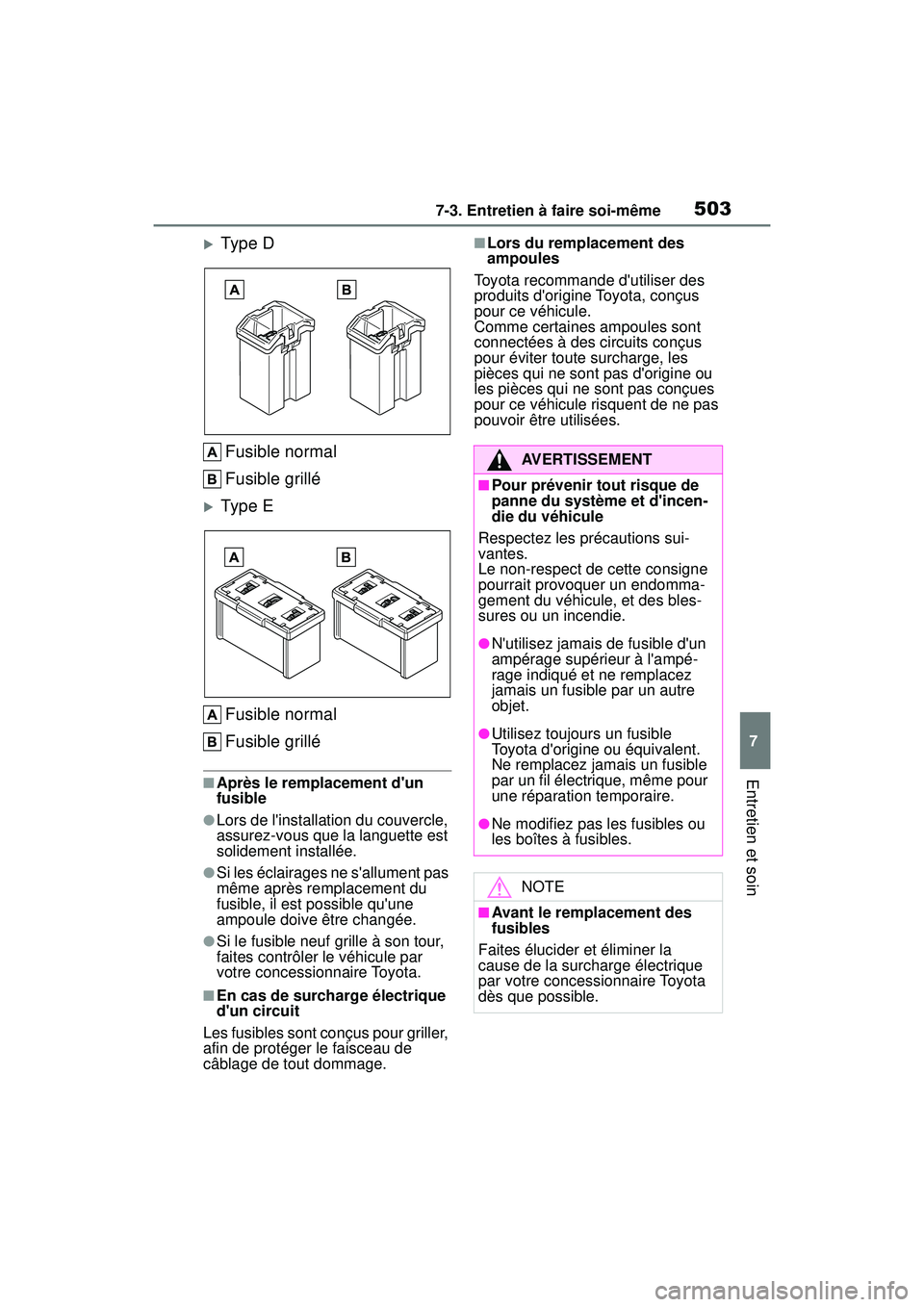

Type D Fusible normal
Fusible grillé
Type EFusible normal
Fusible grillé
■Après le remplacement d'un
fusible
●Lors de l'installation du couvercle,
assurez-vous que la languette est
solidement installée.
●Si les éclairages ne s'allument pas
même après remplacement du
fusible, il est possible qu'une
ampoule doive être changée.
●Si le fusible neuf grille à son tour,
faites contrôler le véhicule par
votre concessionnaire Toyota.
■En cas de surcharge électrique
d'un circuit
Les fusibles sont conçus pour griller,
afin de protéger le faisceau de
câblage de tout dommage.
■Lors du remplacement des
ampoules
Toyota recommande d'utiliser des
produits d'origine Toyota, conçus
pour ce véhicule.
Comme certaines ampoules sont
connectées à des circuits conçus
pour éviter toute surcharge, les
pièces qui ne sont pas d'origine ou
les pièces qui ne sont pas conçues
pour ce véhicule risquent de ne pas
pouvoir être utilisées.
AVERTISSEMENT
■Pour prévenir tout risque de
panne du système et d'incen-
die du véhicule
Respectez les précautions sui-
vantes.
Le non-respect de cette consigne
pourrait provoquer un endomma-
gement du véhicule, et des bles-
sures ou un incendie.
●N'utilisez jamais de fusible d'un
ampérage supérieur à l'ampé-
rage indiqué et ne remplacez
jamais un fusible par un autre
objet.
●Utilisez toujours un fusible
Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible
par un fil électrique, même pour
une réparation temporaire.
●Ne modifiez pas les fusibles ou
les boîtes à fusibles.
NOTE
■Avant le remplacement des
fusibles
Faites élucider et éliminer la
cause de la surcharge électrique
par votre concessionnaire Toyota
dès que possible.

5047-3. Entretien à faire soi-même
COROLLA_HB_OM_(D)
Vérifiez la puissance de
l'ampoule à remplacer.
( P.573)
■Avant Feux de gabarit avant
■Arrière
Éclairages de plaque
d'immatriculation
■Ampoules qui doivent être
remplacées par votre
concessionnaire Toyota
 Phares
 Feux de stationnement
 Éclairages de jour
 Clignotants
 Feux antibrouillards avant
(sur modèles équipés)
 Feux arrière
 Feux de stop
 Feu de recul
 Troisième feu stop
■Ampoules à LED
Les éclairages autres que les feux
de gabarit avant et les éclairages de
plaque d'immatriculation sont
constitués d'un certain nombre de
LED. Si l'une des LED vient à griller,
confiez votre véhicule à votre
concessionnaire Toyota pour faire
remplacer l'ampoule.
■Accumulation de condensation
à l'intérieur de l'optique
Une accumulation temporaire de

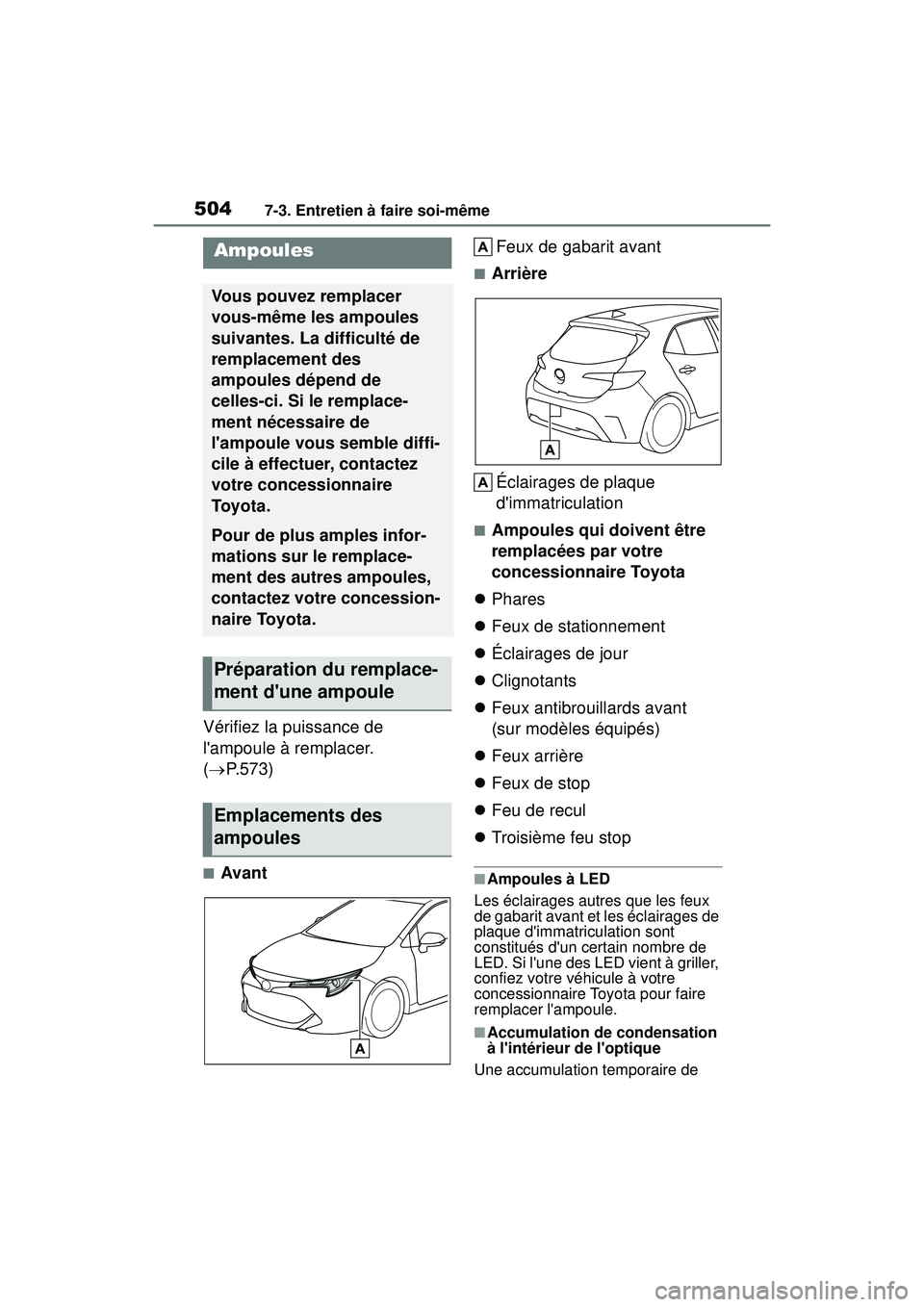

Ampoules
Vous pouvez remplacer
vous-même les ampoules
suivantes. La difficulté de
remplacement des
ampoules dépend de
celles-ci. Si le remplace-
ment nécessaire de
l'ampoule vous semble diffi-
cile à effectuer, contactez
votre concessionnaire
To y o t a .
Pour de plus amples infor-
mations sur le remplace-
ment des autres ampoules,
contactez votre concession-
naire Toyota.
Préparation du remplace-
ment d'une ampoule
Emplacements des
ampoules

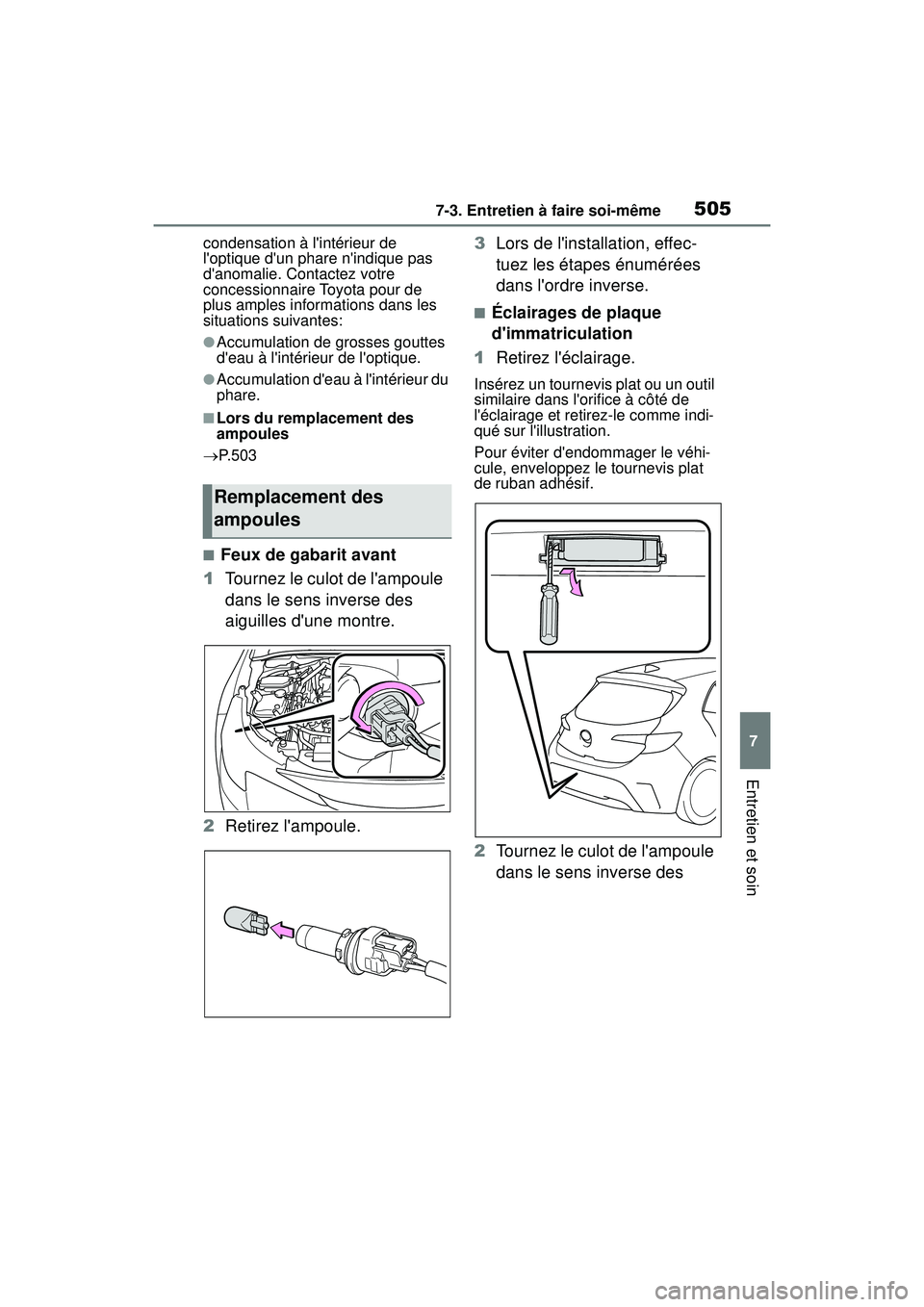

5057-3. Entretien à faire soi-même
COROLLA_HB_OM_(D)
7
Entretien et soin
condensation à l'intérieur de
l'optique d'un phare n'indique pas
d'anomalie. Contactez votre
concessionnaire Toyota pour de
plus amples informations dans les
situations suivantes:
●Accumulation de grosses gouttes
d'eau à l'intérieur de l'optique.
●Accumulation d'eau à l'intérieur du
phare.
■Lors du remplacement des
ampoules
 P.503
■Feux de gabarit avant
1 Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
2 Retirez l'ampoule. 3
Lors de l'installation, effec-
tuez les étapes énumérées
dans l'ordre inverse.
■Éclairages de plaque
d'immatriculation
1 Retirez l'éclairage.
Insérez un tournevis plat ou un outil
similaire dans l'orifice à côté de
l'éclairage et retirez-le comme indi-
qué sur l'illustration.
Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis plat
de ruban adhésif.
2Tournez le culot de l'ampoule
dans le sens inverse des
Remplacement des
ampoules

5067-3. Entretien à faire soi-même
COROLLA_HB_OM_(D)

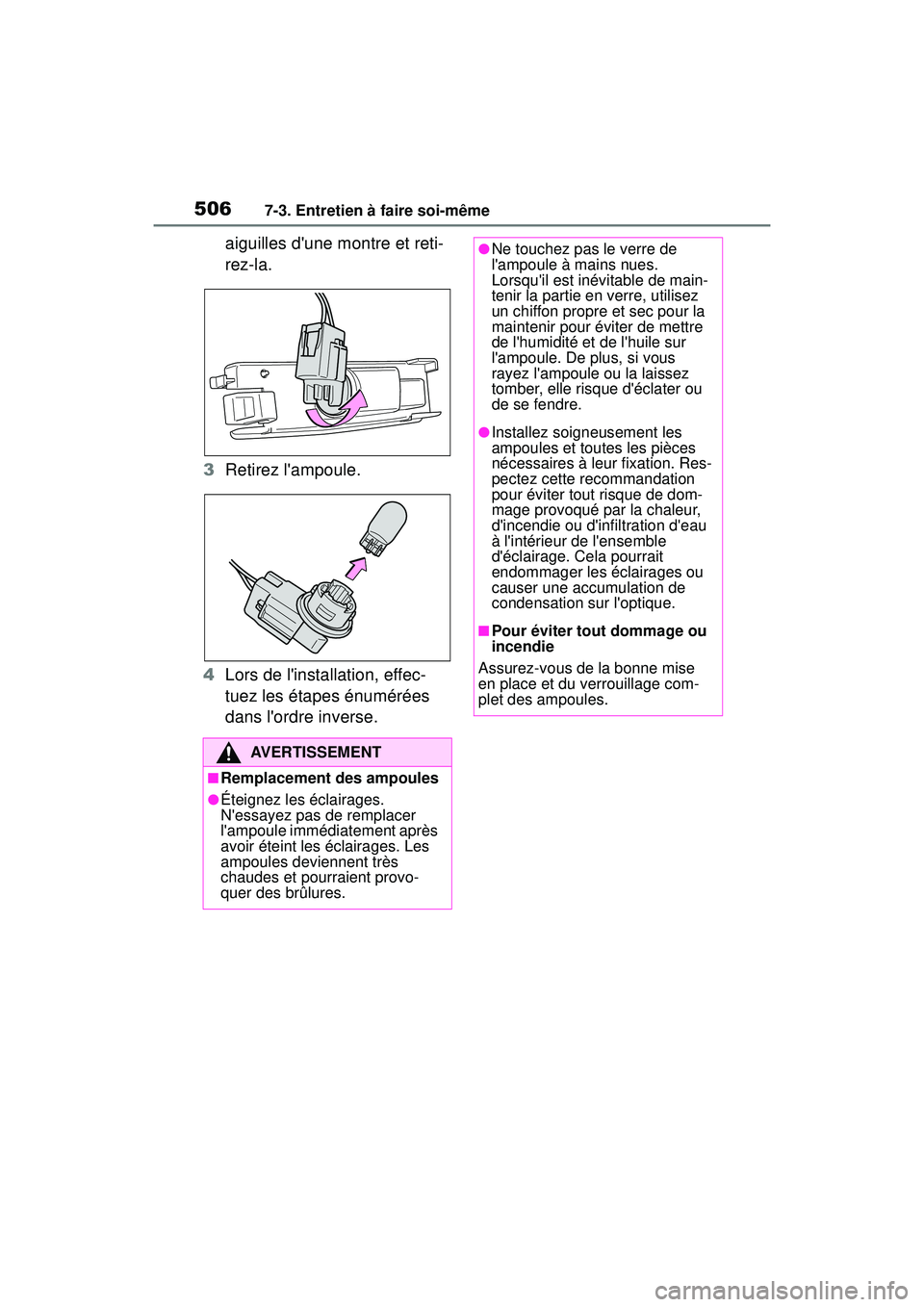

aiguilles d'une montre et reti-
rez-la.
3 Retirez l'ampoule.
4 Lors de l'installation, effec-
tuez les étapes énumérées
dans l'ordre inverse.
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages.
N'essayez pas de remplacer
l'ampoule immédiatement après
avoir éteint les éclairages. Les
ampoules deviennent très
chaudes et pourraient provo-
quer des brûlures.
●Ne touchez pas le verre de
l'ampoule à mains nues.
Lorsqu'il est inévitable de main-
tenir la partie en verre, utilisez
un chiffon propre et sec pour la
maintenir pour éviter de mettre
de l'humidité et de l'huile sur
l'ampoule. De plus, si vous
rayez l'ampoule ou la laissez
tomber, elle risque d'éclater ou
de se fendre.
●Installez soigneusement les
ampoules et toutes les pièces
nécessaires à leur fixation. Res-
pectez cette recommandation
pour éviter tout risque de dom-
mage provoqué par la chaleur,
d'incendie ou d'infiltration d'eau
à l'intérieur de l'ensemble
d'éclairage. Cela pourrait
endommager les éclairages ou
causer une accumulation de
condensation sur l'optique.
■Pour éviter tout dommage ou
incendie
Assurez-vous de la bonne mise
en place et du verrouillage com-
plet des ampoules.

507
COROLLA_HB_OM_(D)
8
8

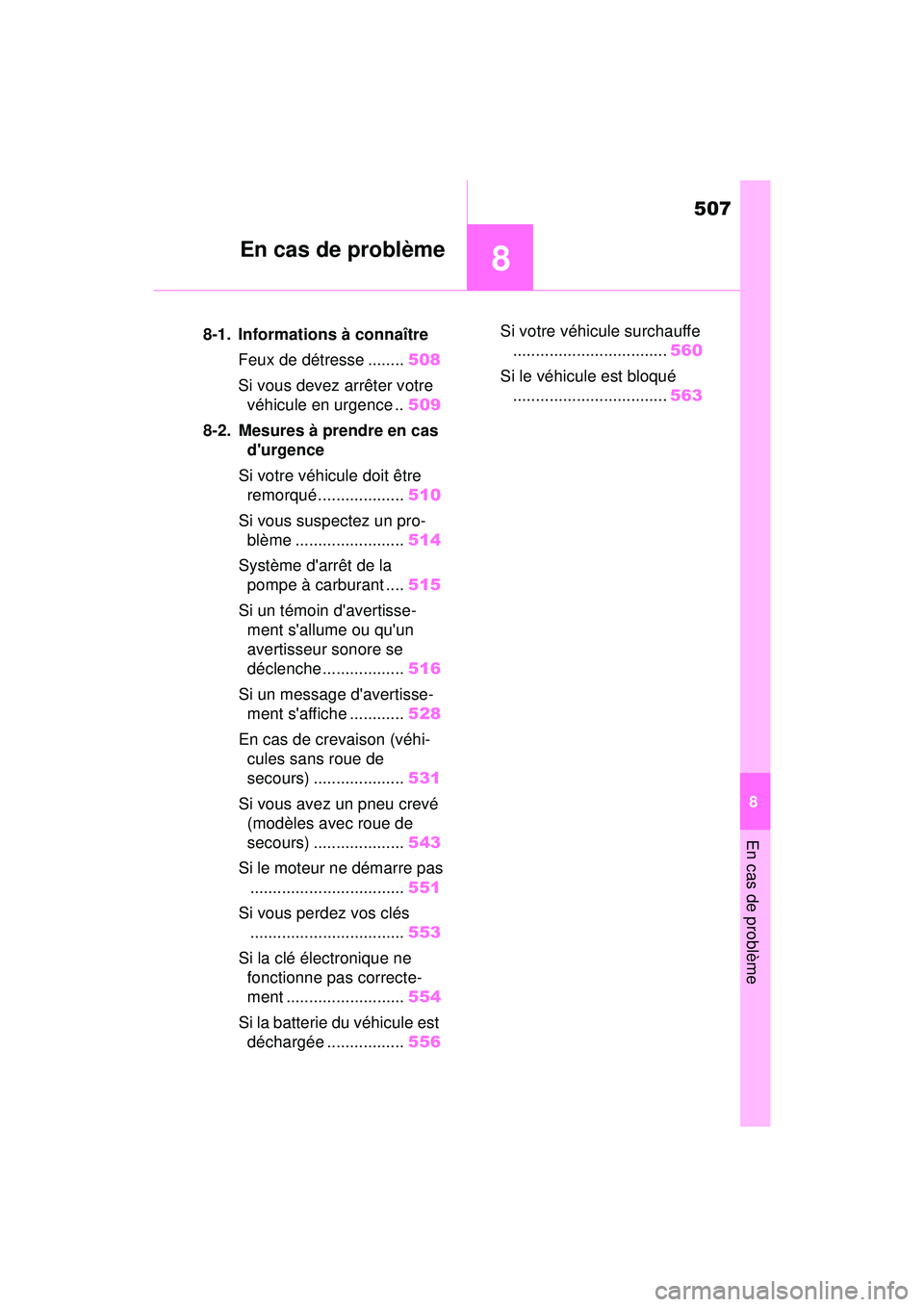

En cas de problème
En cas de problème
.8-1. Informations à connaîtreFeux de détresse ........ 508
Si vous devez arrêter votre véhicule en urgence .. 509
8-2. Mesures à prendre en cas d'urgence
Si votre véhicule doit être remorqué ................... 510
Si vous suspectez un pro- blème ........................ 514
Système d'arrêt de la pompe à carburant .... 515
Si un témoin d'avertisse- ment s'allume ou qu'un
avertisseur sonore se
déclenche .................. 516
Si un message d'avertisse- ment s'affiche ............ 528
En cas de crevaison (véhi- cules sans roue de
secours) .................... 531
Si vous avez un pneu crevé (modèles avec roue de
secours) .................... 543
Si le moteur ne démarre pas .................................. 551
Si vous perdez vos clés .................................. 553
Si la clé électronique ne fonctionne pas correcte-
ment .......................... 554
Si la batterie du véhicule est déchargée ................. 556Si votre véhicule surchauffe
.................................. 560
Si le véhicule est bloqué .................................. 563

5088-1. Informations à connaître
COROLLA_HB_OM_(D)
8-1 .Informations à conn aître
Appuyez sur la commande.
Tous les clignotants clignotent.
Pour les désactiver, appuyez à
nouveau sur la commande.
■Feux de détresse
●Si les feux de détresse sont utili-
sés pendant un long moment avec
le moteur coupé, la batterie risque
de se décharger.
●En cas de déploiement (gonflage)
de l'un des coussins gonflables
SRS ou en cas de choc arrière
violent, les feux de détresse s'allu-
ment automatiquement.
Les feux de détresse s'éteignent
automatiquement après avoir
fonctionné pendant environ 20
minutes. Pour éteindre manuelle-
ment les feux de détresse,
appuyez sur la commande deux
fois.
(Les feux de détresse peuvent ne
pas s'allumer automatiquement selon la force de l'impact et les
conditions dans lesquelles la colli-
sion se produit.)
Feux de détresse
Les feux de détresse
servent à prévenir les autres
conducteurs lorsque le
véhicule doit être arrêté sur
la route à cause d'une
panne, etc.
Instructions d'utilisation
