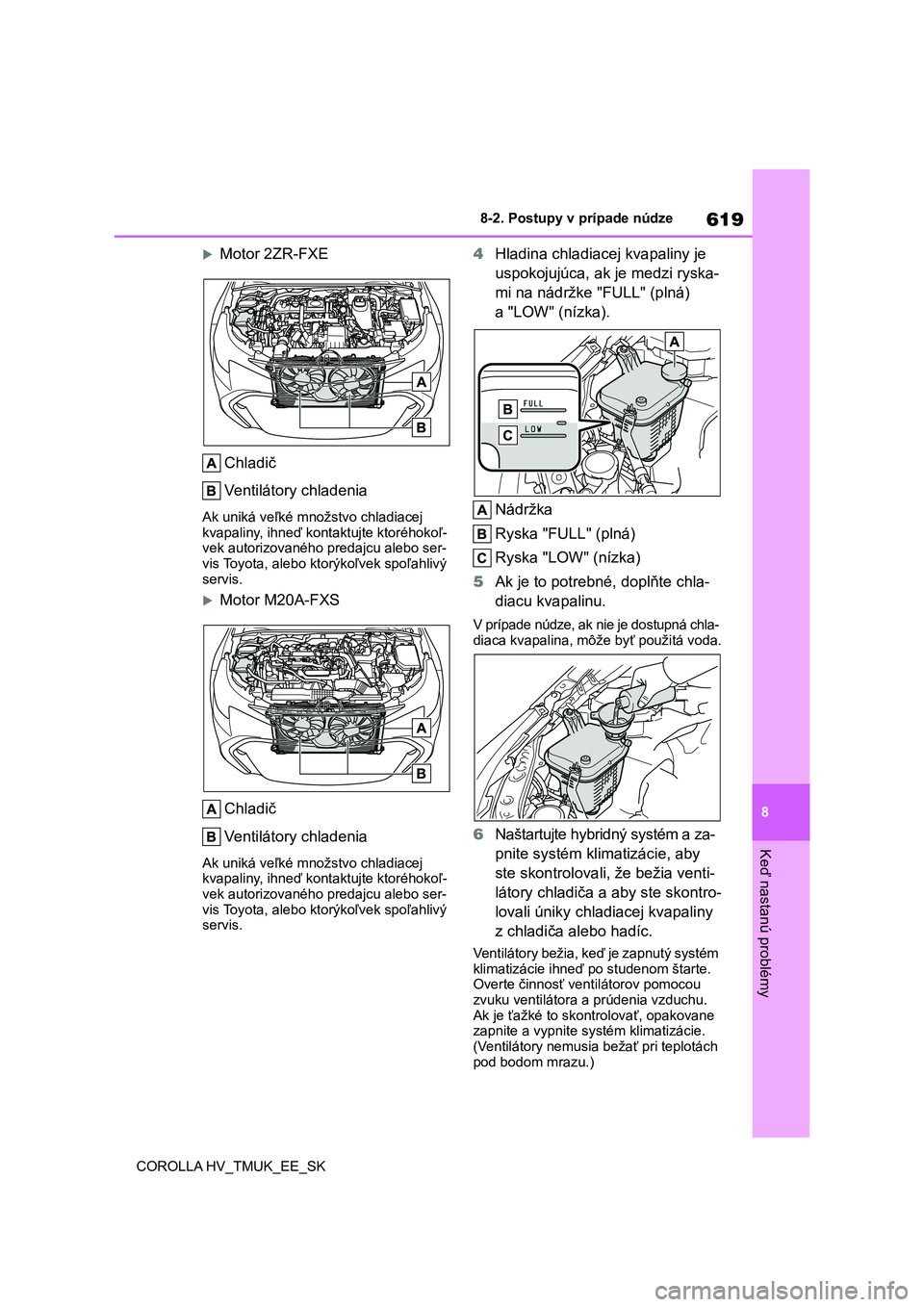

TOYOTA COROLLA HATCHBACK 2021 Návod na použitie (in Slovakian)

619
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
COROLLA HV_TMUK_EE_SK
Motor 2ZR-FXE
Chladič
Ventilátory chladenia
Ak uniká veľké množstvo chladiacej
kvapaliny, ihneď kontaktujte ktoréhokoľ-
vek autorizovaného predajcu alebo ser- vis Toyota, alebo ktor ýkoľvek spoľahlivý
servis.
Motor M20A-FXS
Chladič
Ventilátory chladenia
Ak uniká veľké množstvo chladiacej
kvapaliny, ihneď kontaktujte ktoréhokoľ-
vek autorizovaného predajcu alebo ser- vis Toyota, alebo ktor ýkoľvek spoľahlivý
servis.
4 Hladina chladiacej kvapaliny je
uspokojujúca, ak je medzi ryska-
mi na nádržke "FULL" (plná)
a "LOW" (nízka).
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
5 Ak je to potrebné, doplňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je dostupná chla-
diaca kvapalina, môž e byť použitá voda.
6Naštartujte hybridný systém a za-
pnite systém klimatizácie, aby
ste skontrolovali , že bežia venti-
látory chladiča a aby ste skontro-
lovali úniky chladiacej kvapaliny
z chladiča alebo hadíc.
Ventilátory bežia, ke ď je zapnutý systém klimatizácie ihneď po studenom štarte.
Overte činnosť vent ilátorov pomocou
zvuku ventilátora a prúdenia vzduchu. Ak je ťažké to skontro lovať, opakovane
zapnite a vypnite sys tém klimatizácie.
(Ventilátory nemusia bežať pri teplotách pod bodom mrazu.)

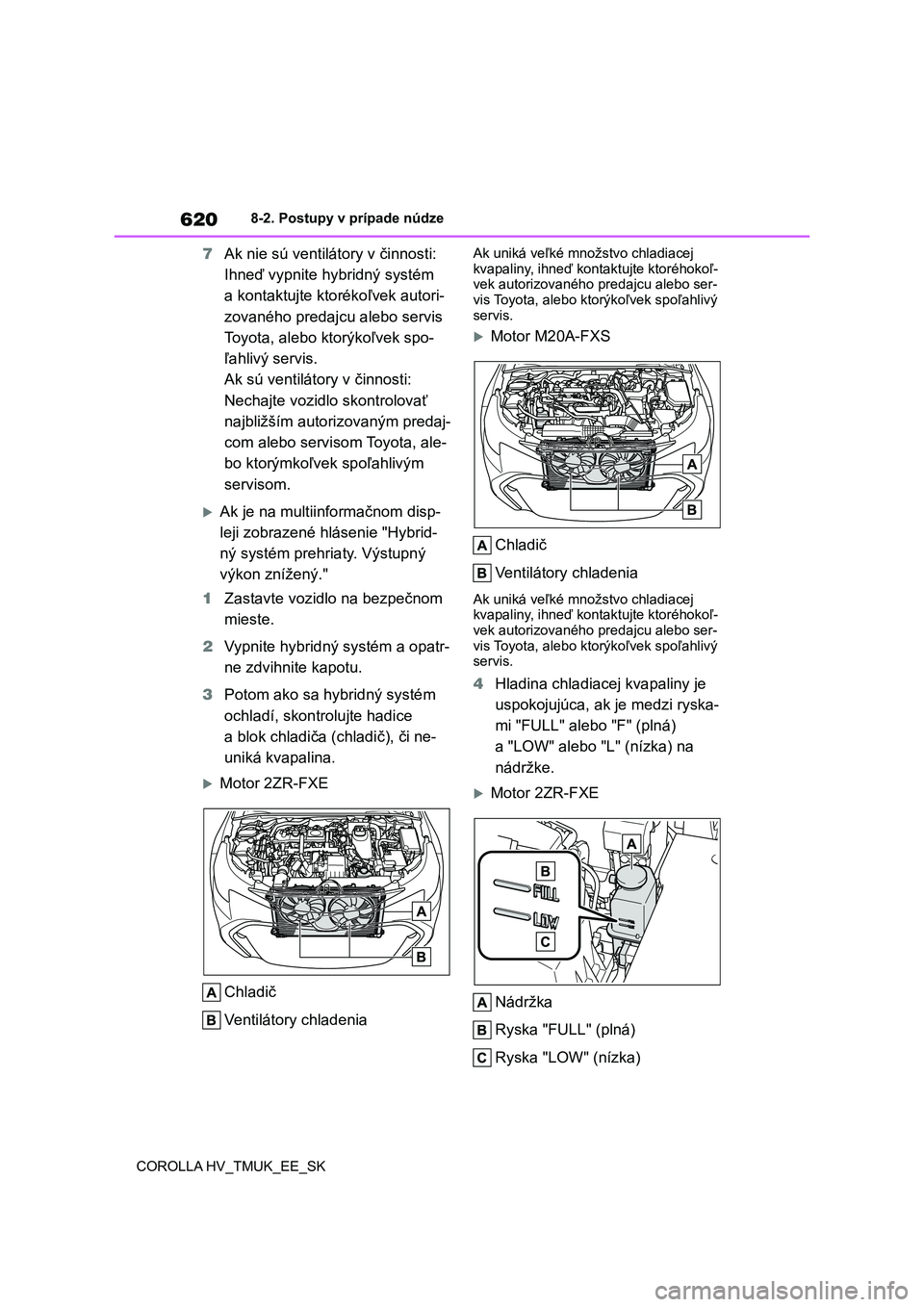

6208-2. Postupy v prípade núdze
COROLLA HV_TMUK_EE_SK
7 Ak nie sú ventilátory v činnosti:
Ihneď vypnite hybridný systém
a kontaktujte ktorékoľvek autori-
zovaného predajcu alebo servis
Toyota, alebo ktorýkoľvek spo-
ľahlivý servis.
Ak sú ventilátory v činnosti:
Nechajte vozidlo skontrolovať
najbližším autorizovaným predaj-
com alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým
servisom.
Ak je na multiinformačnom disp-
leji zobrazené hlásenie "Hybrid-
ný systém prehriaty. Výstupný
výkon znížený."
1 Zastavte vozidlo na bezpečnom
mieste.
2 Vypnite hybridný systém a opatr-
ne zdvihnite kapotu.
3 Potom ako sa hybridný systém
ochladí, skontrolujte hadice
a blok chladiča (chladič), či ne-
uniká kvapalina.
Motor 2ZR-FXE
Chladič
Ventilátory chladenia
Ak uniká veľké množstvo chladiacej
kvapaliny, ihneď kontak tujte ktoréhokoľ- vek autorizovaného pr edajcu alebo ser-
vis Toyota, alebo ktorýkoľvek spoľahlivý
servis.
Motor M20A-FXS
Chladič
Ventilátory chladenia
Ak uniká veľké množstvo chladiacej kvapaliny, ihneď kontak tujte ktoréhokoľ-
vek autorizovaného pr edajcu alebo ser-
vis Toyota, alebo ktorýkoľvek spoľahlivý servis.
4 Hladina chladiacej kvapaliny je
uspokojujúca, ak je medzi ryska-
mi "FULL" alebo "F" (plná)
a "LOW" alebo "L" (nízka) na
nádržke.
Motor 2ZR-FXE
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízka)

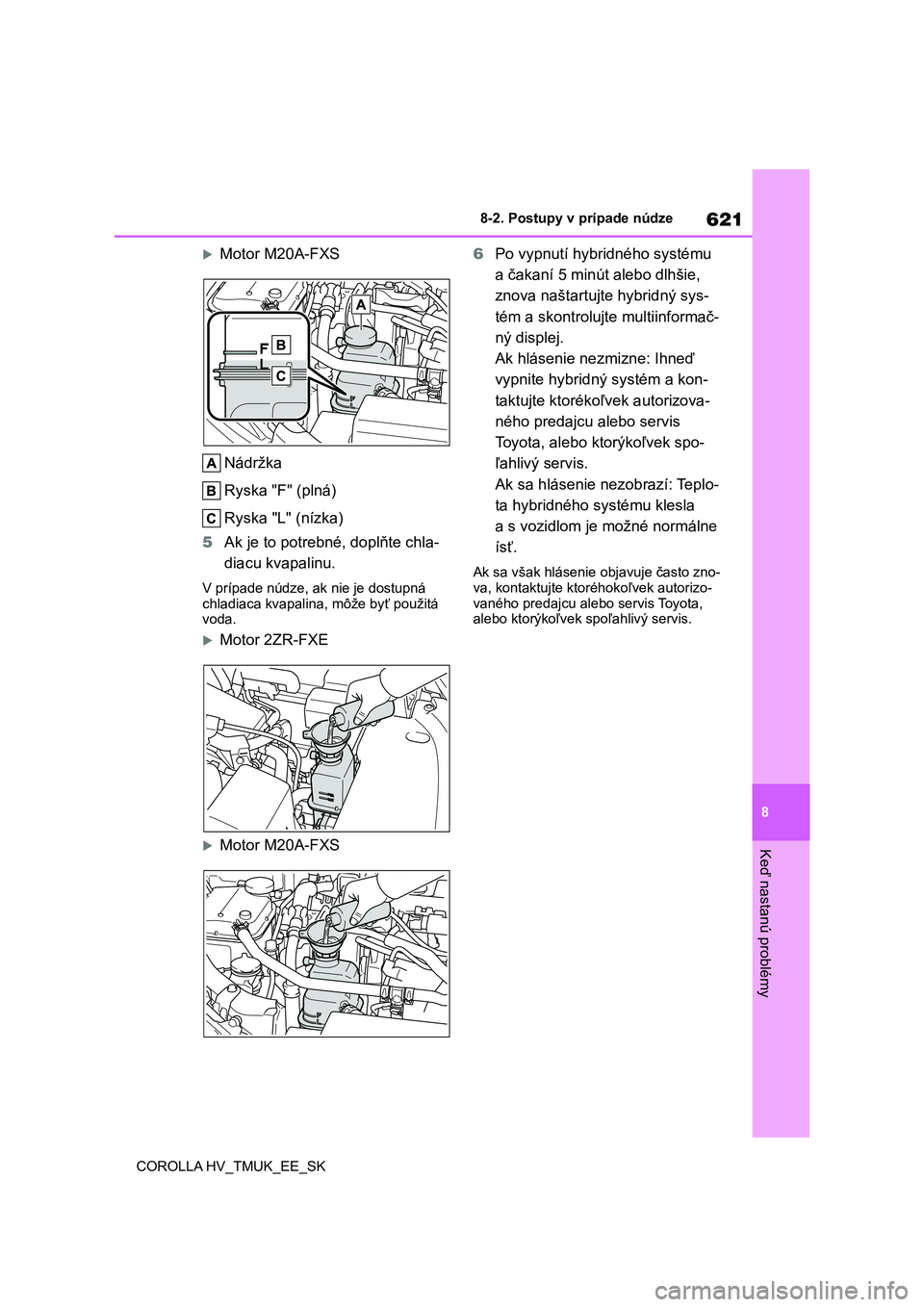

621
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
COROLLA HV_TMUK_EE_SK
Motor M20A-FXS
Nádržka
Ryska "F" (plná)
Ryska "L" (nízka)
5 Ak je to potrebné, doplňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je dostupná
chladiaca kvapalina, môže byť použitá
voda.
Motor 2ZR-FXE
Motor M20A-FXS
6 Po vypnutí hybridného systému
a čakaní 5 minút alebo dlhšie,
znova naštartujt e hybridný sys-
tém a skontrolujte multiinformač-
ný displej.
Ak hlásenie nezmizne: Ihneď
vypnite hybridný systém a kon-
taktujte ktorékoľvek autorizova-
ného predajcu alebo servis
Toyota, alebo ktorýkoľvek spo-
ľahlivý servis.
Ak sa hlásenie nezobrazí: Teplo-
ta hybridného systému klesla
a s vozidlom je možné normálne
ísť.
Ak sa však hlásenie objavuje často zno-
va, kontaktujte ktoréhokoľvek autorizo- vaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.

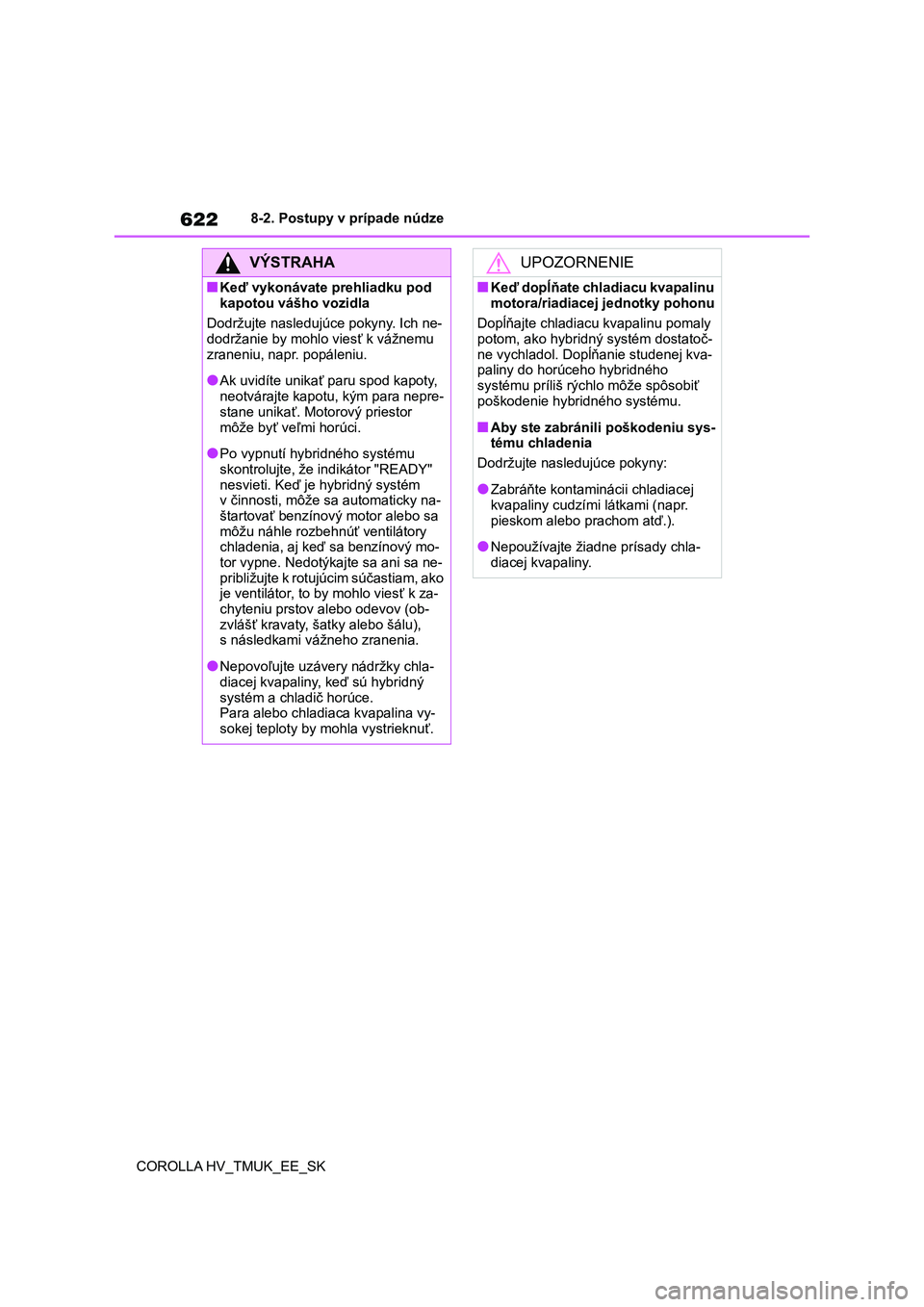

6228-2. Postupy v prípade núdze
COROLLA HV_TMUK_EE_SK
VÝSTRAHA
■Keď vykonávate prehliadku pod
kapotou vášho vozidla
Dodržujte nasledujúce pokyny. Ich ne- dodržanie by mohlo viesť k vážnemu
zraneniu, napr. popáleniu.
●Ak uvidíte unikať paru spod kapoty,
neotvárajte kapotu, kým para nepre-
stane unikať. Motorový priestor
môže byť veľmi horúci.
●Po vypnutí hybridného systému
skontrolujte, že indikátor "READY" nesvieti. Keď je hybridný systém
v činnosti, môže sa automaticky na-
štartovať benzínový motor alebo sa môžu náhle rozbehnúť ventilátory
chladenia, aj keď sa benzínový mo-
tor vypne. Nedotýkajte sa ani sa ne- približujte k rotujú cim súčastiam, ako
je ventilátor, to by mohlo viesť k za-
chyteniu prstov alebo odevov (ob- zvlášť kravaty, šatky alebo šálu),
s následkami vážneho zranenia.
●Nepovoľujte uzávery nádržky chla-
diacej kvapaliny, keď sú hybridný
systém a chladič horúce. Para alebo chladiaca kvapalina vy-
sokej teploty by m ohla vystrieknuť.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
motora/riadiacej jednotky pohonu
Dopĺňajte chladiacu kvapalinu pomaly potom, ako hybridný systém dostatoč-
ne vychladol. Dopĺňanie studenej kva-
paliny do horúceho hybridného systému príliš rýchlo môže spôsobiť
poškodenie hybridného systému.
■Aby ste zabránil i poškodeniu sys- tému chladenia
Dodržujte nasledujúce pokyny:
●Zabráňte kontaminácii chladiacej
kvapaliny cudzími látkami (napr.
pieskom alebo prachom atď.).
●Nepoužívajte žiadne prísady chla-
diacej kvapaliny.

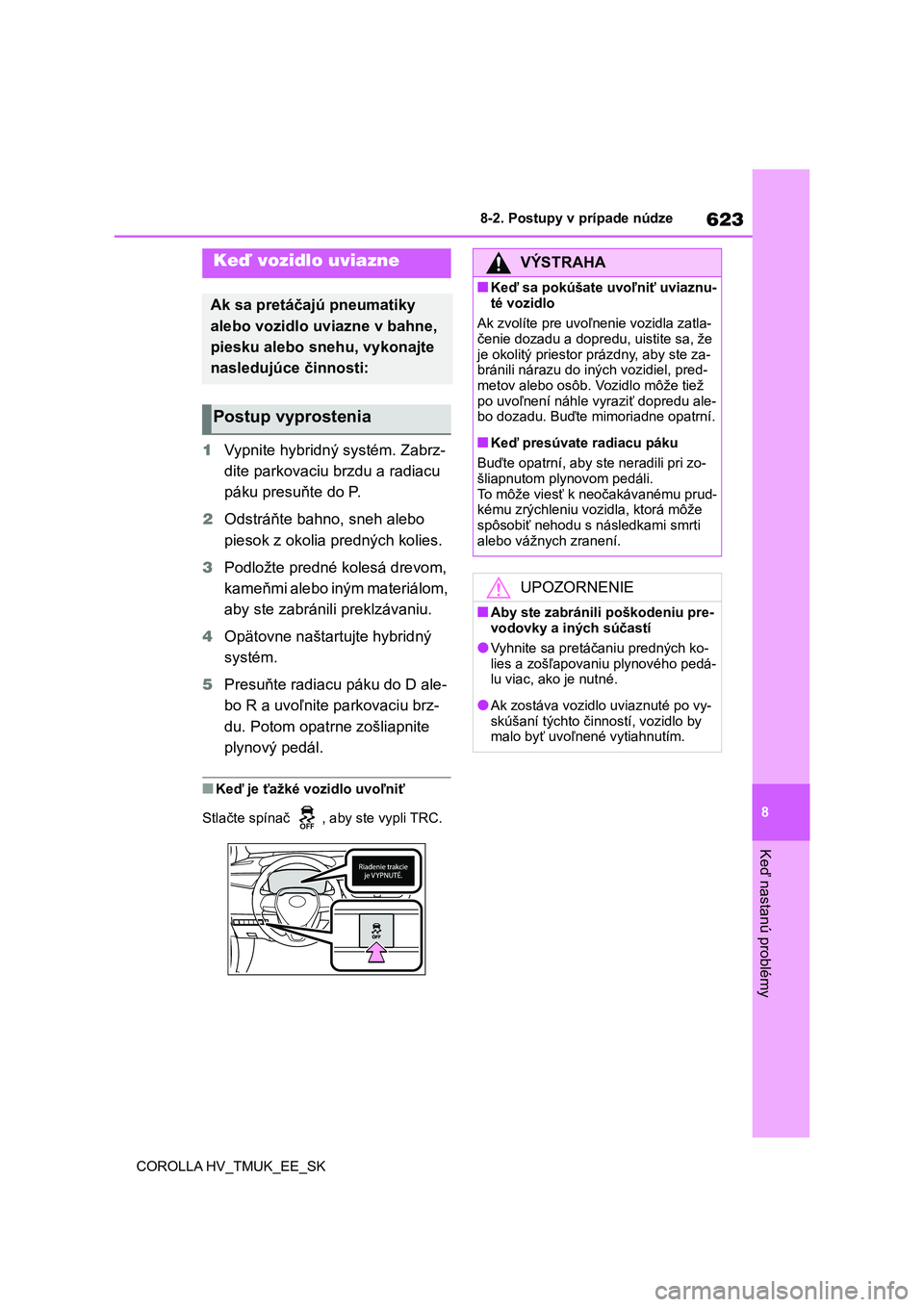

623
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
COROLLA HV_TMUK_EE_SK
1 Vypnite hybridný systém. Zabrz-
dite parkovaciu brzdu a radiacu
páku presuňte do P.
2 Odstráňte bahno, sneh alebo
piesok z okolia predných kolies.
3 Podložte predné kolesá drevom,
kameňmi alebo iným materiálom,
aby ste zabránili preklzávaniu.
4 Opätovne naštartujte hybridný
systém.
5 Presuňte radiacu páku do D ale-
bo R a uvoľnite parkovaciu brz-
du. Potom opatrne zošliapnite
plynový pedál.
■Keď je ťažké vozidlo uvoľniť
Stlačte spínač , a by ste vypli TRC.
Keď vozidlo uviazne
Ak sa pretáčajú pneumatiky
alebo vozidlo uviazne v bahne,
piesku alebo snehu, vykonajte
nasledujúce činnosti:
Postup vyprostenia
VÝSTRAHA
■Keď sa pokúšate uvoľniť uviaznu-
té vozidlo
Ak zvolíte pre uvoľnenie vozidla zatla- čenie dozadu a dopr edu, uistite sa, že
je okolitý priestor prázdny, aby ste za-
bránili nárazu do iných vozidiel, pred- metov alebo osôb. Vozidlo môže tiež
po uvoľnení náhle vyraziť dopredu ale-
bo dozadu. Buďte m imoriadne opatrní.
■Keď presúvate radiacu páku
Buďte opatrní, aby s te neradili pri zo-
šliapnutom plynovom pedáli. To môže viesť k neočakávanému prud-
kému zrýchleniu vozidla, ktorá môže
spôsobiť nehodu s následkami smrti alebo vážnych zranení.
UPOZORNENIE
■Aby ste zabránili poškodeniu pre- vodovky a iných súčastí
●Vyhnite sa pretáčaniu predných ko-
lies a zošľapovaniu plynového pedá-
lu viac, ako je nutné.
●Ak zostáva vozidlo uviaznuté po vy-
skúšaní týchto činností, vozidlo by malo byť uvoľnené vytiahnutím.

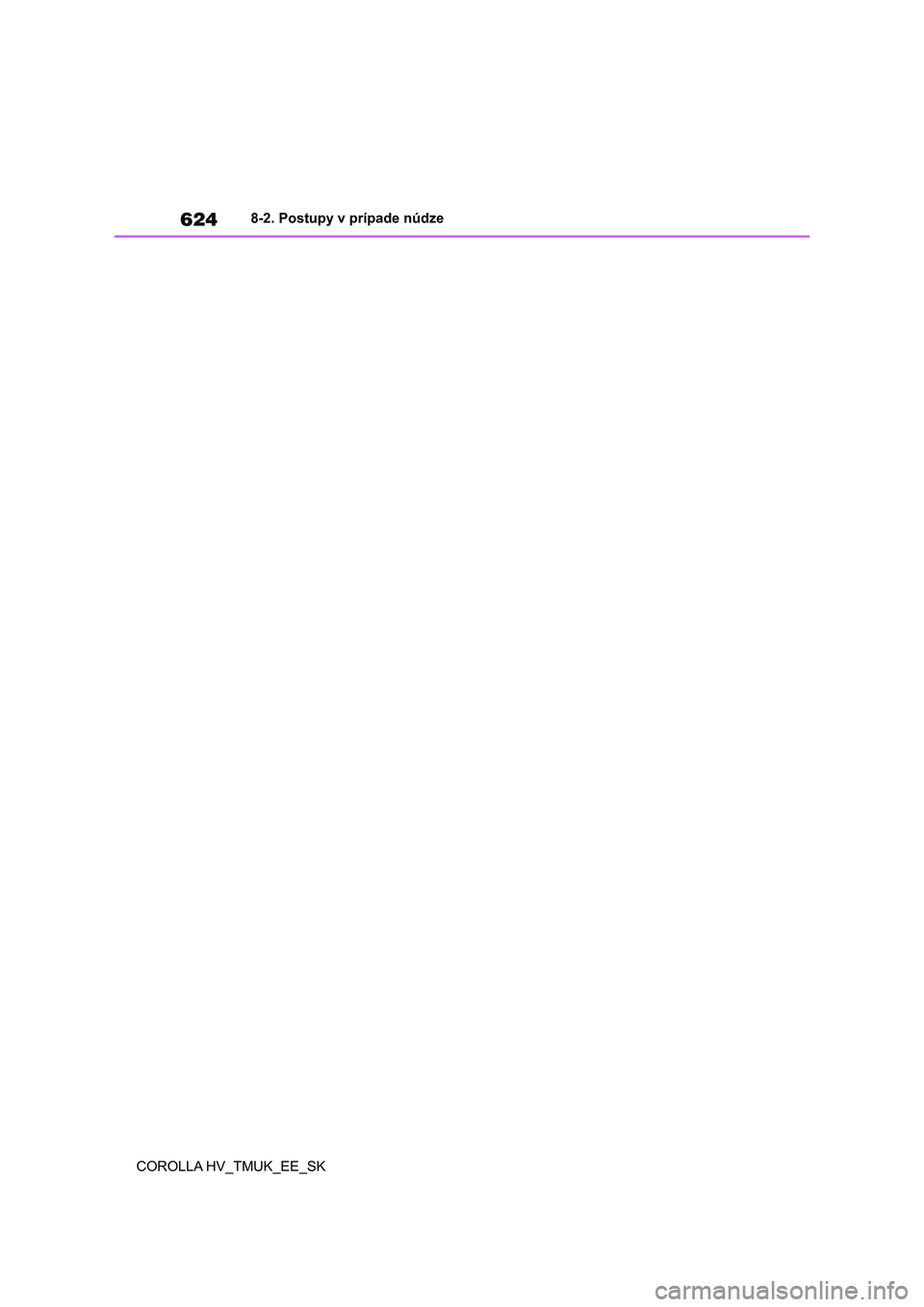

6248-2. Postupy v prípade núdze
COROLLA HV_TMUK_EE_SK

9

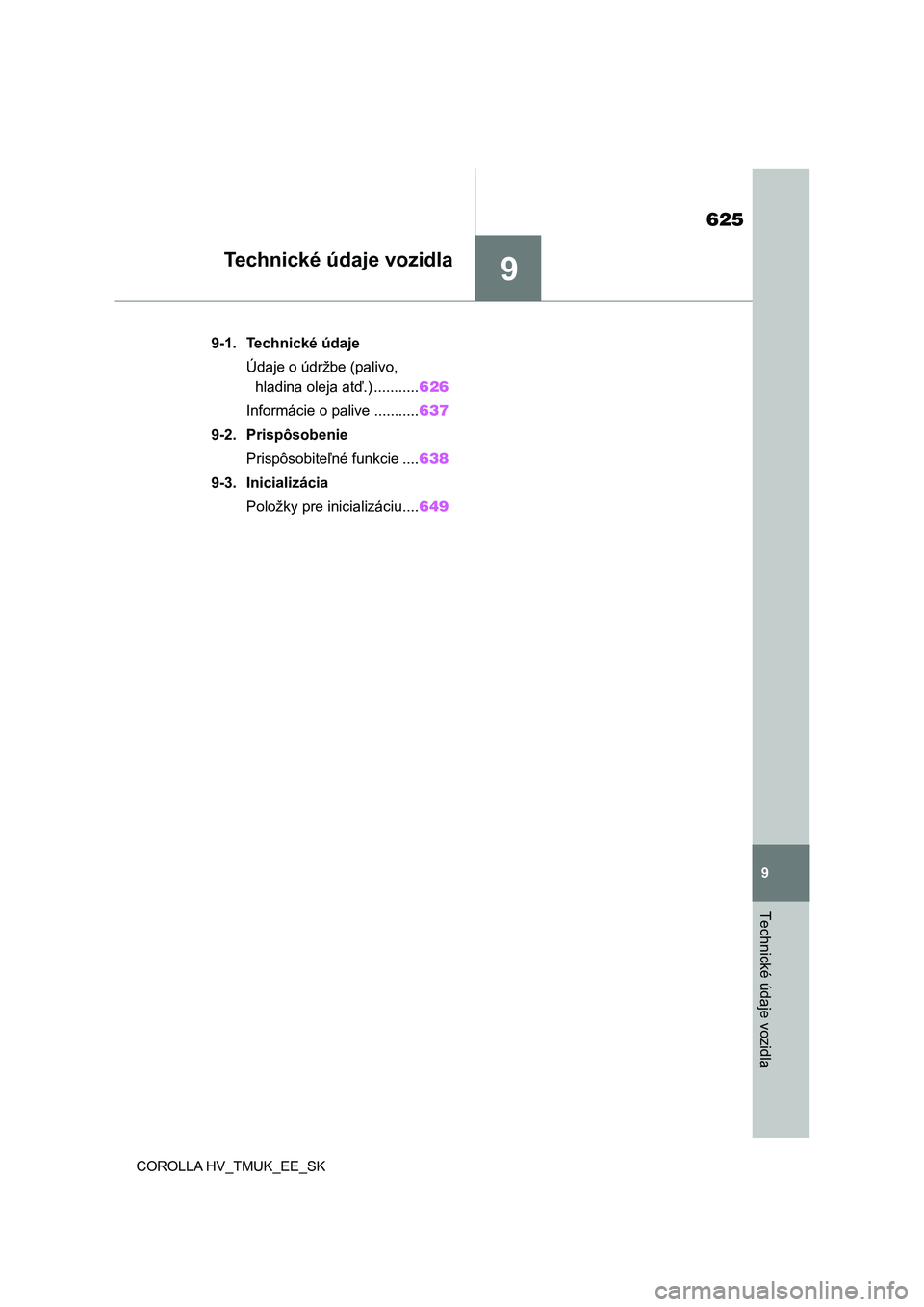

625
9
Technické údaje vozidla
COROLLA HV_TMUK_EE_SK
Technické údaje vozidla
.9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja atď.) ...........626
Informácie o palive ...........637
9-2. Prispôsobenie
Prispôsobiteľné funkcie ....638
9-3. Inicializácia
Položky pre inicializáciu....649

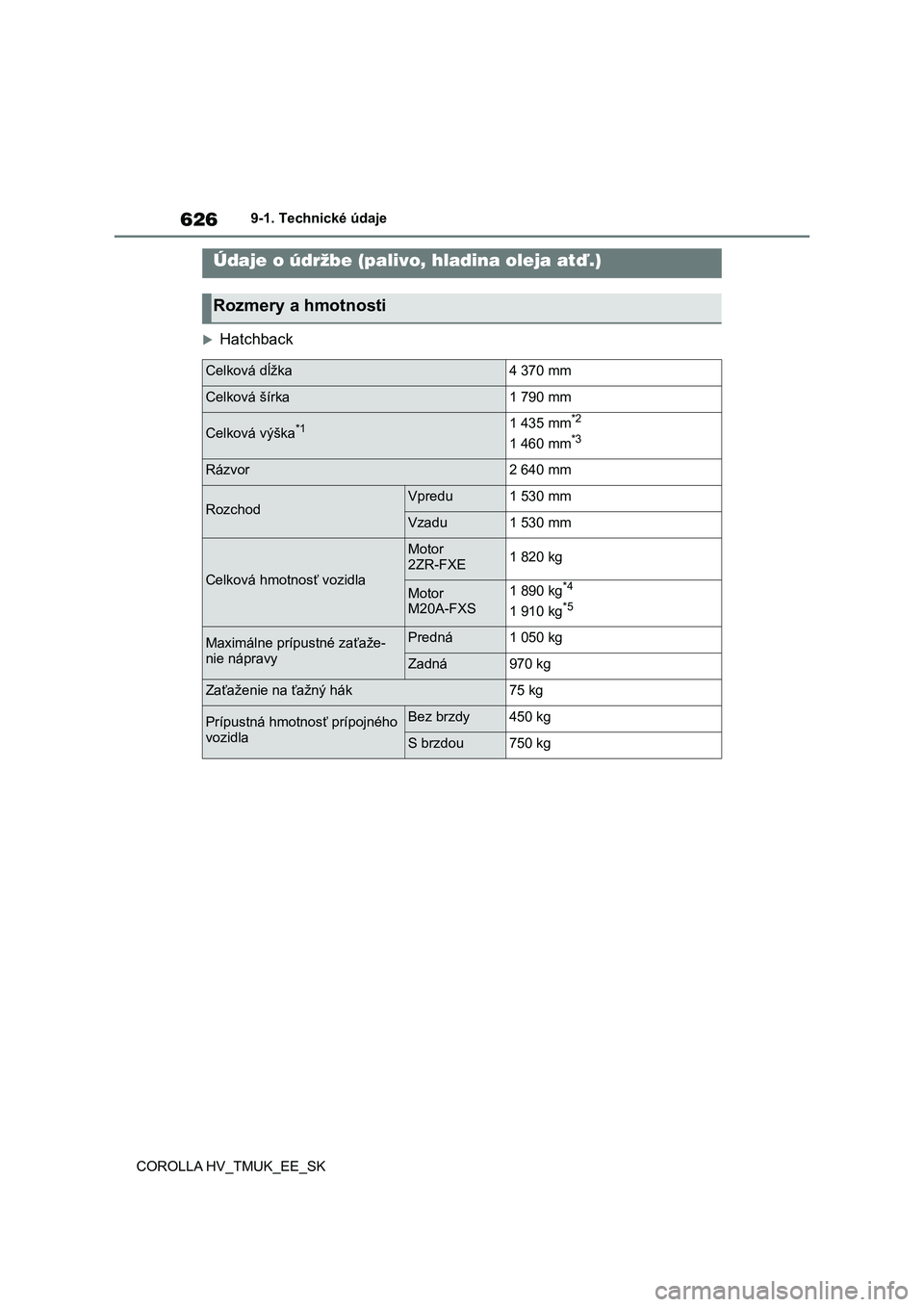

6269-1. Technické údaje
COROLLA HV_TMUK_EE_SK
9-1.Technické údaje
Hatchback
Údaje o údržbe (palivo, hladina oleja atď.)
Rozmery a hmotnosti
Celková dĺžka4 370 mm
Celková šírka1 790 mm
Celková výška*11 435 mm*2
1 460 mm*3
Rázvor2 640 mm
RozchodVpredu1 530 mm
Vzadu1 530 mm
Celková hmotnosť vozidla
Motor
2ZR-FXE1 820 kg
Motor
M20A-FXS1 890 kg*4
1 910 kg*5
Maximálne prípustné zaťaže-
nie nápravyPredná1 050 kg
Zadná970 kg
Zaťaženie na ťažný hák75 kg
Prípustná hmotnosť prípojného
vozidlaBez brzdy450 kg
S brzdou750 kg

627
9 9-1. Technické údaje
Technické údaje vozidla
COROLLA HV_TMUK_EE_SK

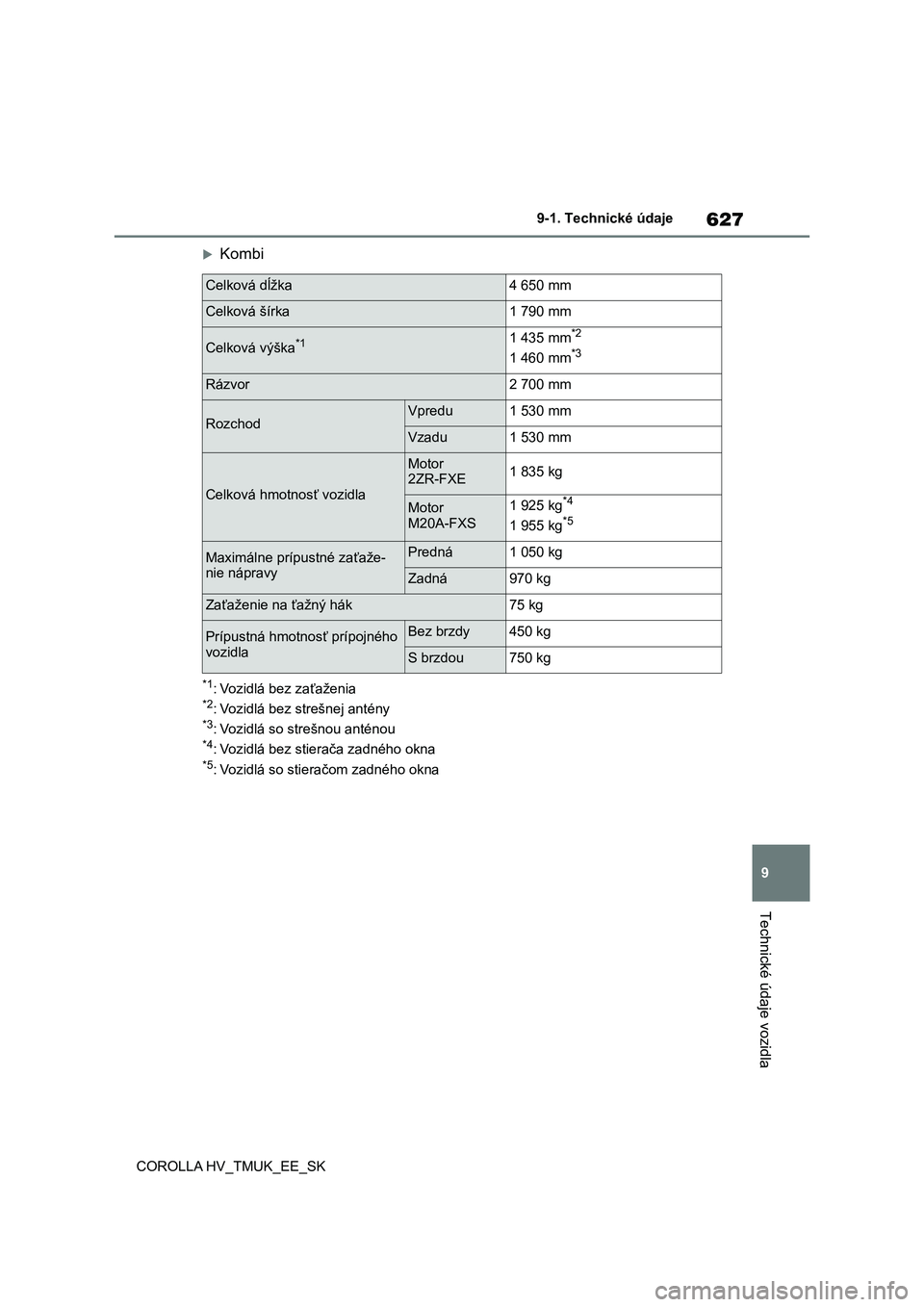

Kombi
*1: Vozidlá bez zaťaženia*2: Vozidlá bez strešnej antény*3: Vozidlá so strešnou anténou*4: Vozidlá bez stierača zadného okna*5: Vozidlá so stieračom zadného okna
Celková dĺžka4 650 mm
Celková šírka1 790 mm
Celková výška*11 435 mm*2
1 460 mm*3
Rázvor2 700 mm
RozchodVpredu1 530 mm
Vzadu1 530 mm
Celková hmotnosť vozidla
Motor
2ZR-FXE1 835 kg
Motor
M20A-FXS1 925 kg*4
1 955 kg*5
Maximálne prípustné zaťaže-
nie nápravyPredná1 050 kg
Zadná970 kg
Zaťaženie na ťažný hák75 kg
Prípustná hmotnosť prípojného
vozidlaBez brzdy450 kg
S brzdou750 kg

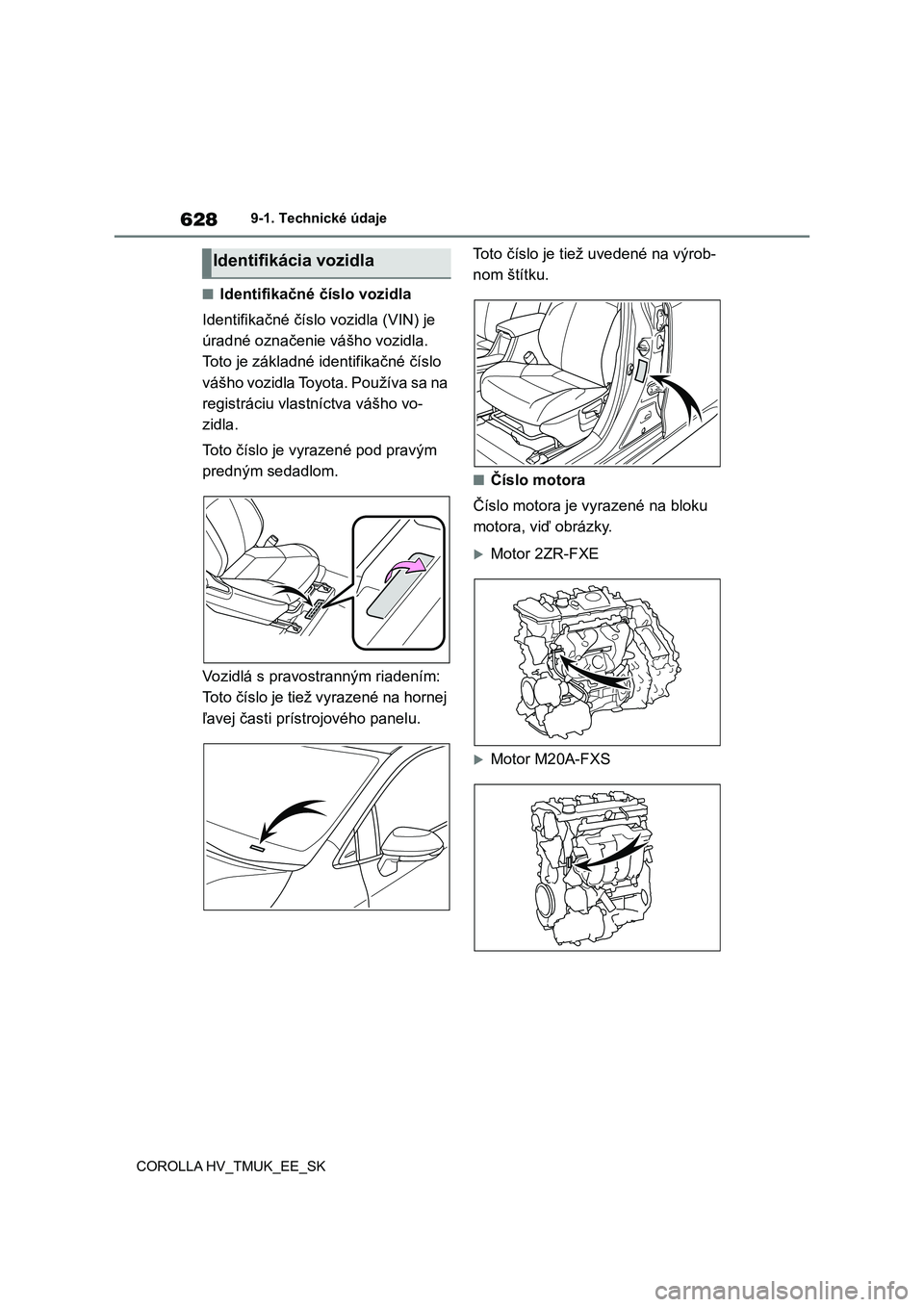

6289-1. Technické údaje
COROLLA HV_TMUK_EE_SK
■Identifikačné č íslo vozidla
Identifikačné číslo vozidla (VIN) je
úradné označenie vášho vozidla.
Toto je základné identifikačné číslo
vášho vozidla Toyota. Používa sa na
registráciu vlastníctva vášho vo-
zidla.
Toto číslo je vyra zené pod pravým
predným sedadlom.
Vozidlá s pravostr anným riadením:
Toto číslo je tiež vyrazené na hornej
ľavej časti prístrojového panelu.
Toto číslo je tiež uvedené na výrob-
nom štítku.
■Číslo motora
Číslo motora je vy razené na bloku
motora, viď obrázky.
Motor 2ZR-FXE
Motor M20A-FXS
Identifikácia vozidla
