TOYOTA COROLLA HATCHBACK 2021 Návod na použití (in Czech)

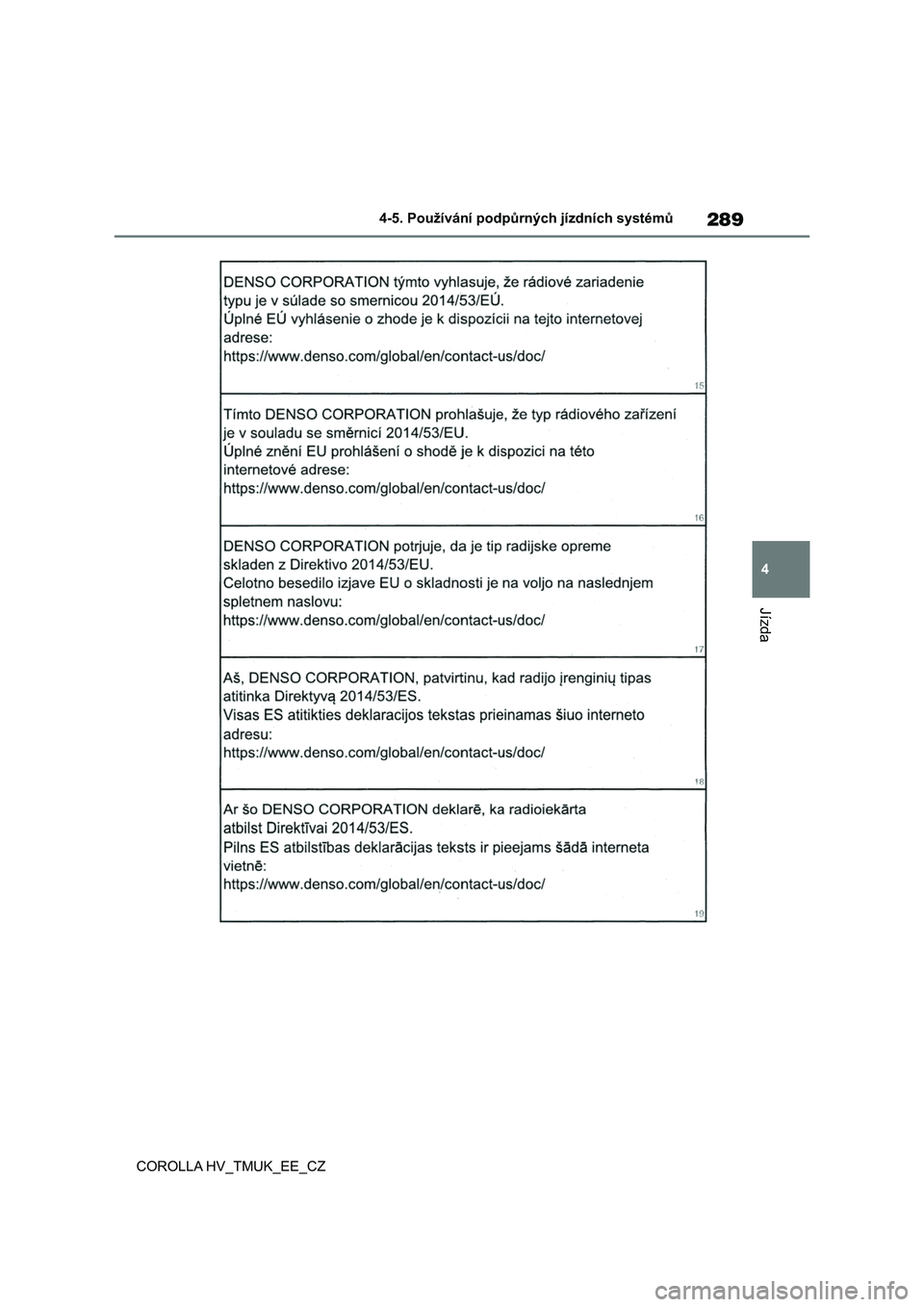

289
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

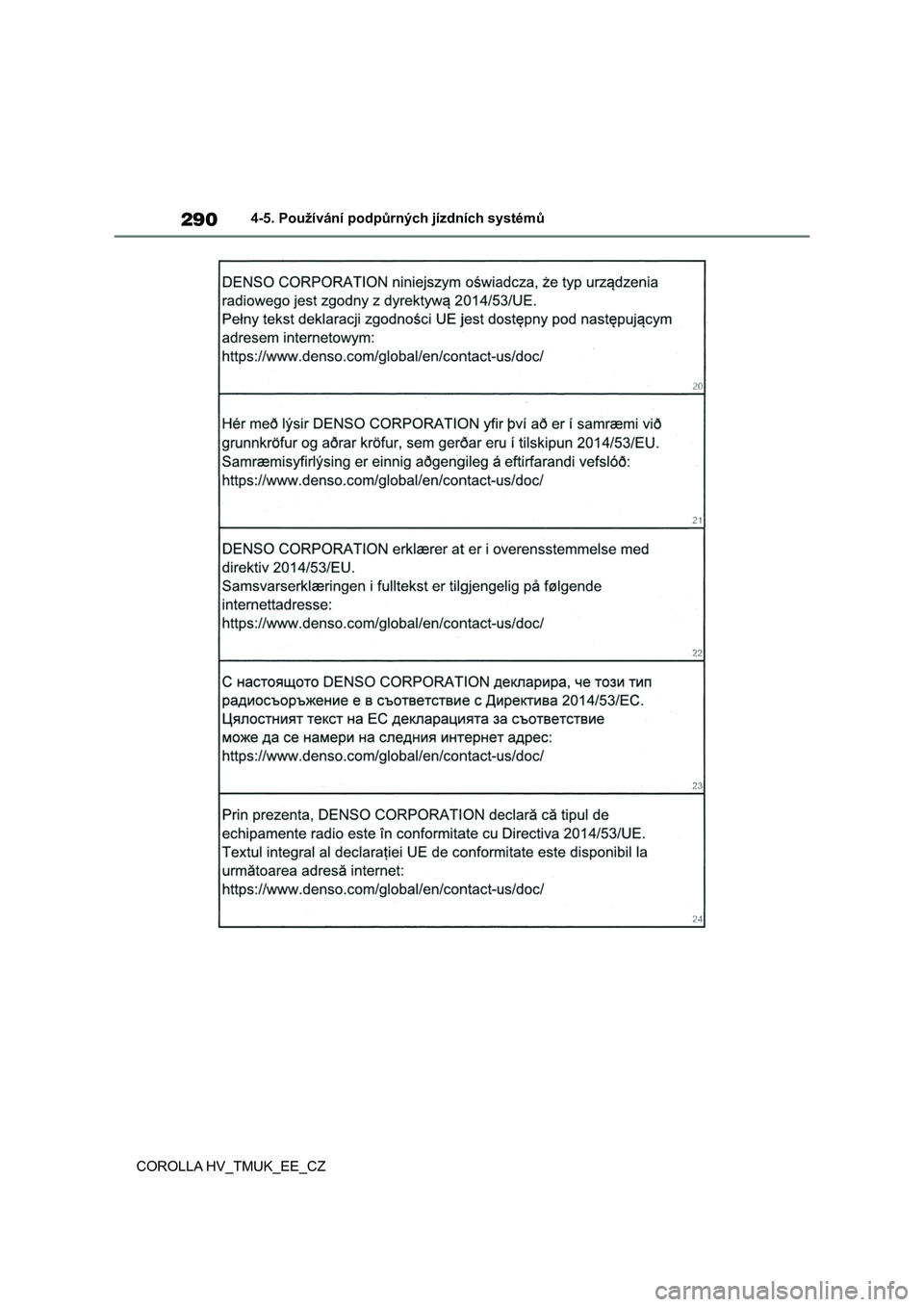

2904-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

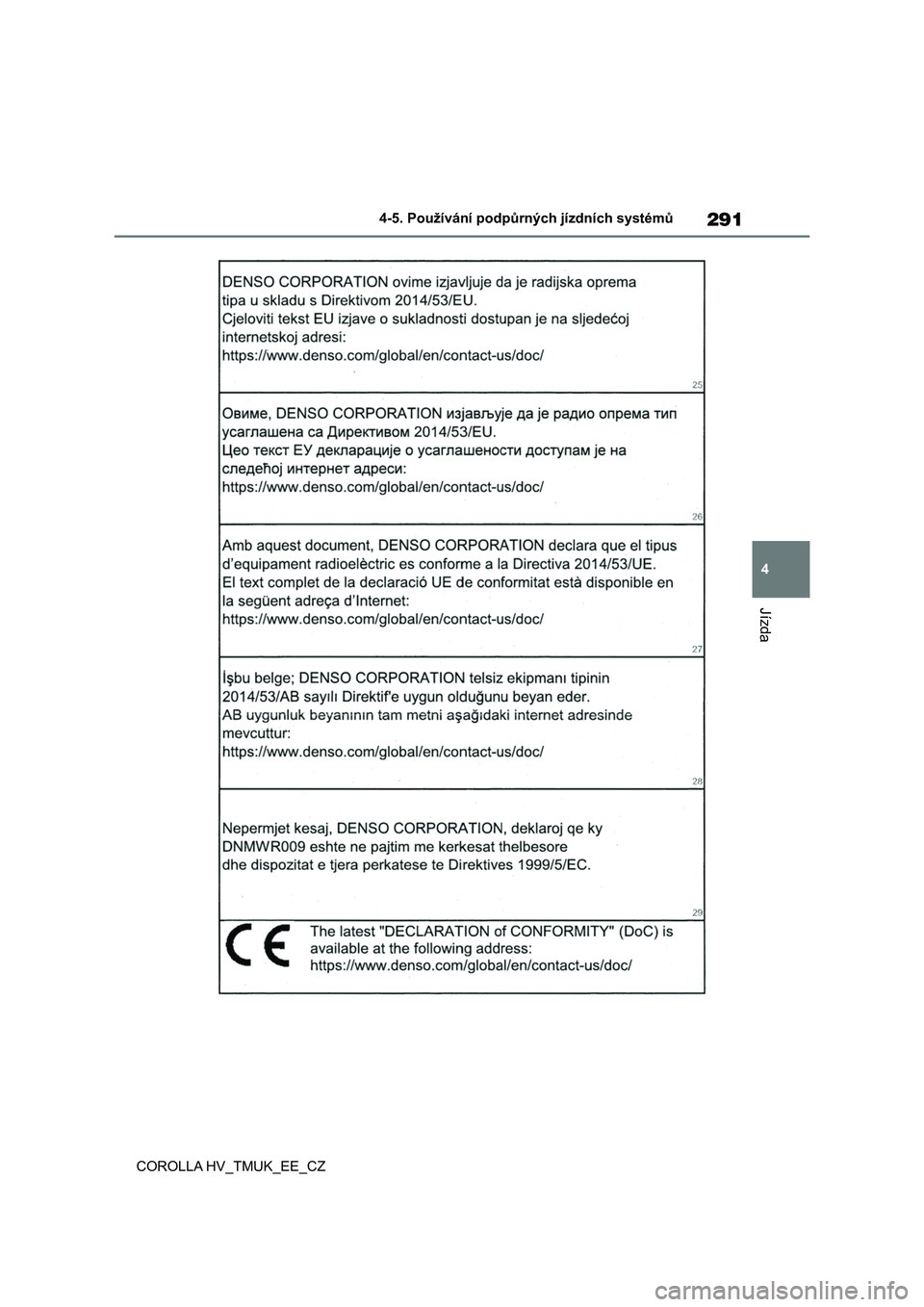

291
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

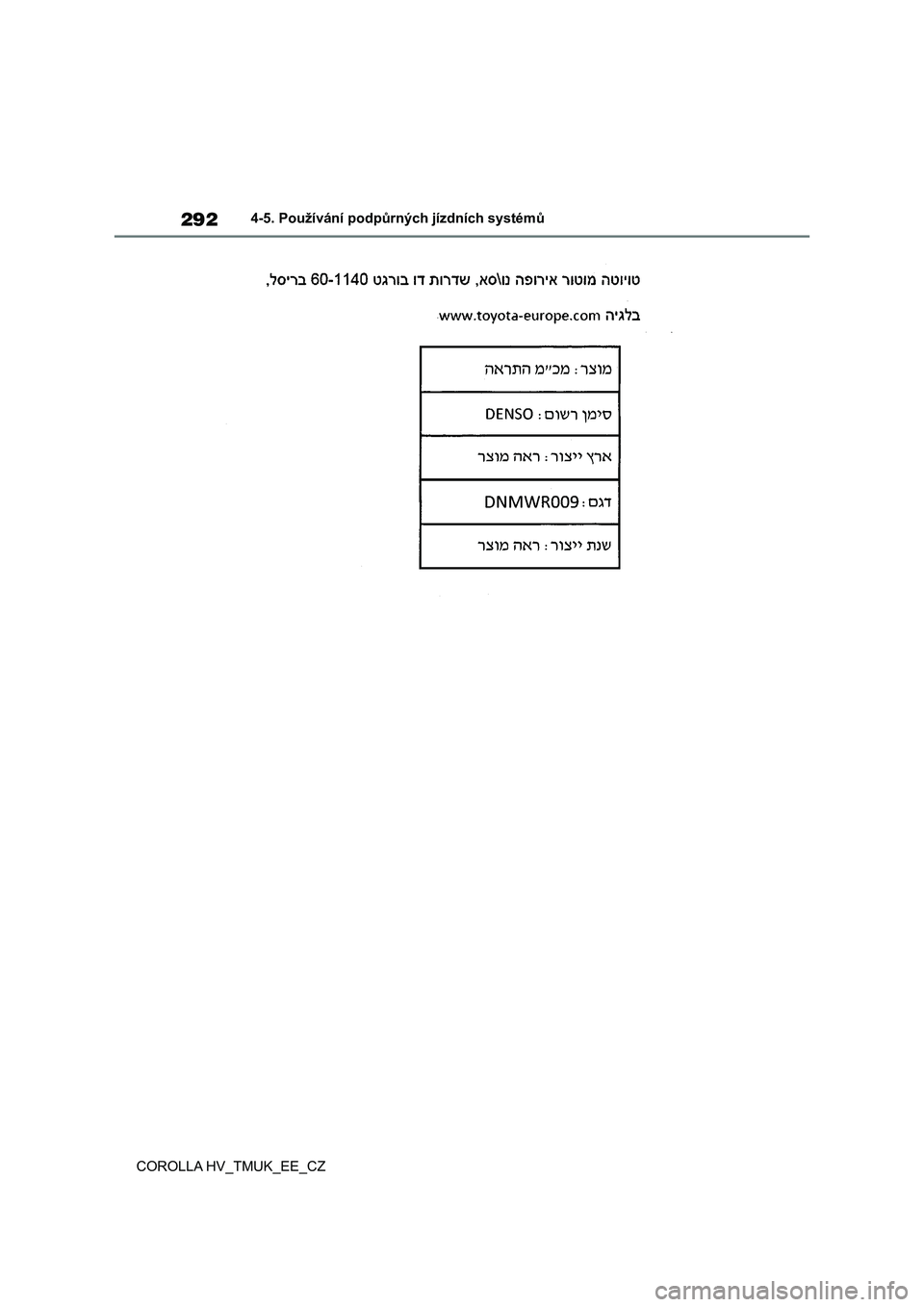

2924-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

293
4 4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

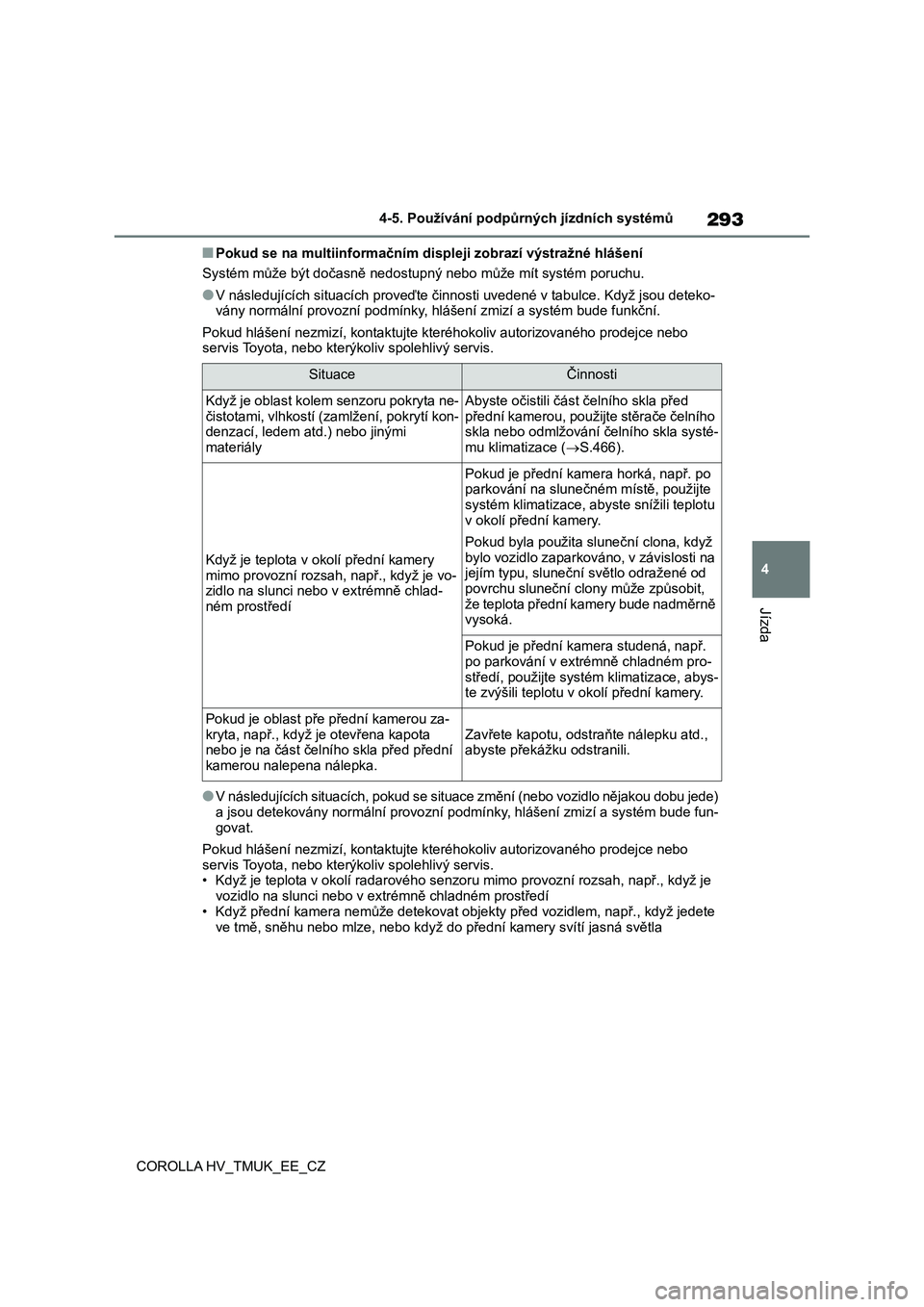

■Pokud se na multiinformačním displeji zobrazí výstražné hlášení
Systém může být dočasně nedostupný nebo může mít systém poruchu.
●V následujících situacích proveďte činnosti uvedené v tabulce. Když jsou deteko-
vány normální provozní podmínky, hlášení zmizí a systém bude funkční.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
●V následujících situacích, pokud se situace změní (nebo vozidlo nějakou dobu jede)
a jsou detekovány normální provozní podmínky, hlášení zmizí a systém bude fun-
govat.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
• Když je teplota v okolí radarového senzoru mimo provozní rozsah, např., když je
vozidlo na slunci nebo v extrémně chladném prostředí
• Když přední kamera nemůže detekovat objekty před vozidlem, např., když jedete
ve tmě, sněhu nebo mlze, nebo když do přední kamery svítí jasná světla
SituaceČinnosti
Když je oblast kolem senzoru pokryta ne-
čistotami, vlhkostí (zamlžení, pokrytí kon-
denzací, ledem atd.) nebo jinými
materiályAbyste očistili část čelního skla před
přední kamerou, použijte stěrače čelního
skla nebo odmlžování čelního skla systé-
mu klimatizace (S.466).
Když je teplota v okolí přední kamery
mimo provozní rozsah, např., když je vo-
zidlo na slunci nebo v extrémně chlad-
ném prostředí
Pokud je přední kamera horká, např. po
parkování na slunečném místě, použijte
systém klimatizace, abyste snížili teplotu
v okolí přední kamery.
Pokud byla použita sluneční clona, když
bylo vozidlo zaparkováno, v závislosti na
jejím typu, sluneční světlo odražené od
povrchu sluneční clony může způsobit,
že teplota přední kamery bude nadměrně
vysoká.
Pokud je přední kamera studená, např.
po parkování v extrémně chladném pro-
středí, použijte systém klimatizace, abys-
te zvýšili teplotu v okolí přední kamery.
Pokud je oblast pře přední kamerou za-
kryta, např., když je otevřena kapota
nebo je na část čelního skla před přední
kamerou nalepena nálepka.
Zavřete kapotu, odstraňte nálepku atd.,
abyste překážku odstranili.

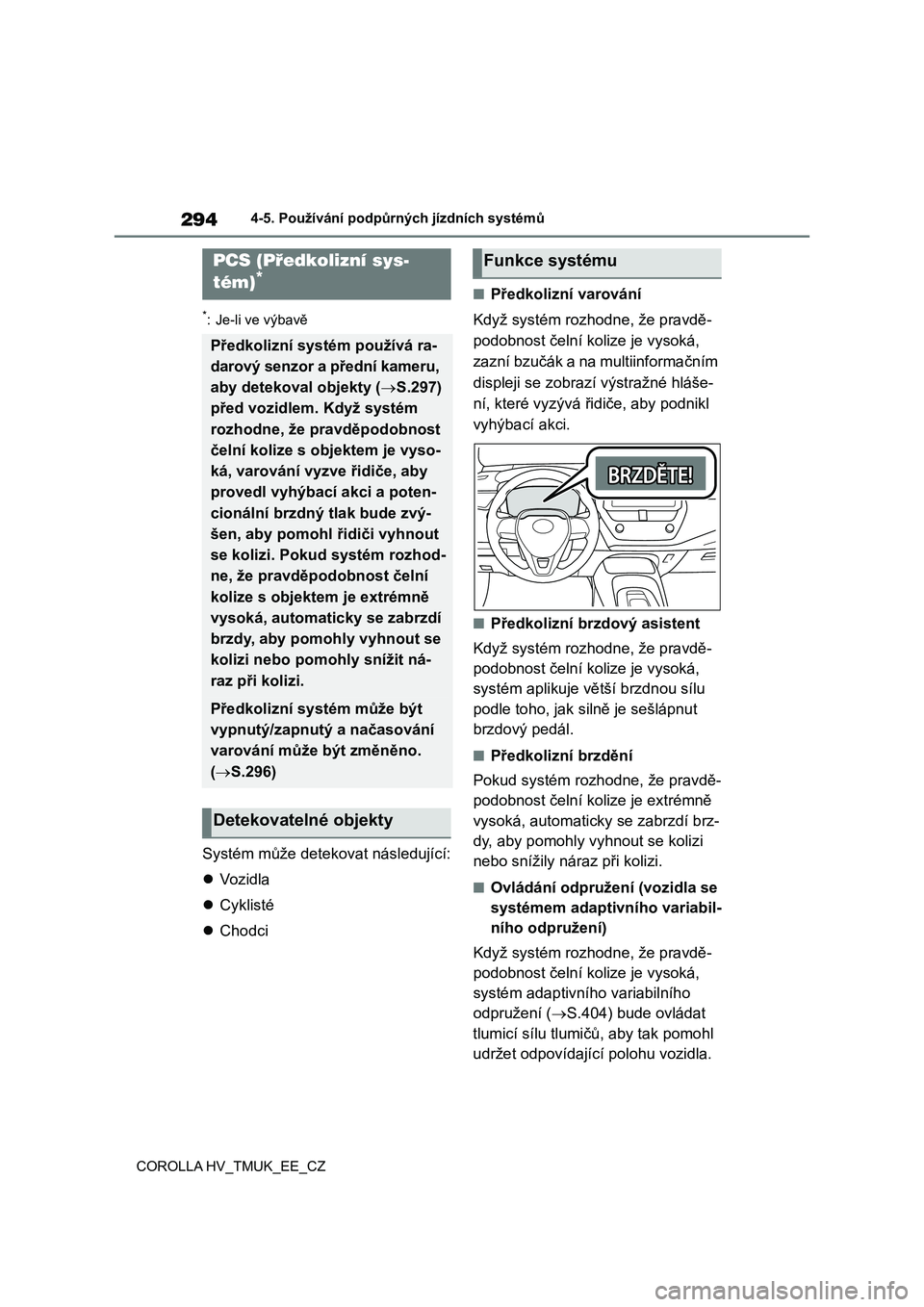

2944-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
*: Je-li ve výbavě
Systém může detekovat následující:
 Vozidla
 Cyklisté
 Chodci
■Předkolizní varování
Když systém rozhod ne, že pravdě-
podobnost čelní kolize je vysoká,
zazní bzučák a na multiinformačním
displeji se zobrazí výstražné hláše-
ní, které vyzývá řidiče, aby podnikl
vyhýbací akci.
■Předkolizní brzdový asistent
Když systém rozhod ne, že pravdě-
podobnost čelní kolize je vysoká,
systém aplikuje vě tší brzdnou sílu
podle toho, jak silně je sešlápnut
brzdový pedál.
■Předkolizní brzdění
Pokud systém rozh odne, že pravdě-
podobnost čelní kolize je extrémně
vysoká, automaticky se zabrzdí brz-
dy, aby pomohly vyhnout se kolizi
nebo snížily náraz při kolizi.
■Ovládání odpružení (vozidla se
systémem adaptivního variabil-
ního odpružení)
Když systém rozhod ne, že pravdě-
podobnost čelní kolize je vysoká,
systém adaptivního variabilního
odpružení ( S.404) bude ovládat
tlumicí sílu tlumičů, aby tak pomohl
udržet odpovídající polohu vozidla.
PCS (Předkolizní sys-
tém)*
Předkolizní systém používá ra-
darový senzor a přední kameru,
aby detekoval objekty ( S.297)
před vozidlem. Když systém
rozhodne, že pravděpodobnost
čelní kolize s objektem je vyso-
ká, varování vyzve řidiče, aby
provedl vyhýbací akci a poten-
cionální brzdný tlak bude zvý-
šen, aby pomohl řidiči vyhnout
se kolizi. Pokud systém rozhod-
ne, že pravděpodobnost čelní
kolize s objektem je extrémně
vysoká, automaticky se zabrzdí
brzdy, aby pomohly vyhnout se
kolizi nebo pomohly snížit ná-
raz při kolizi.
Předkolizní systém může být
vypnutý/zapnutý a načasování
varování může být změněno.
( S.296)
Detekovatelné objekty
Funkce systému

295
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

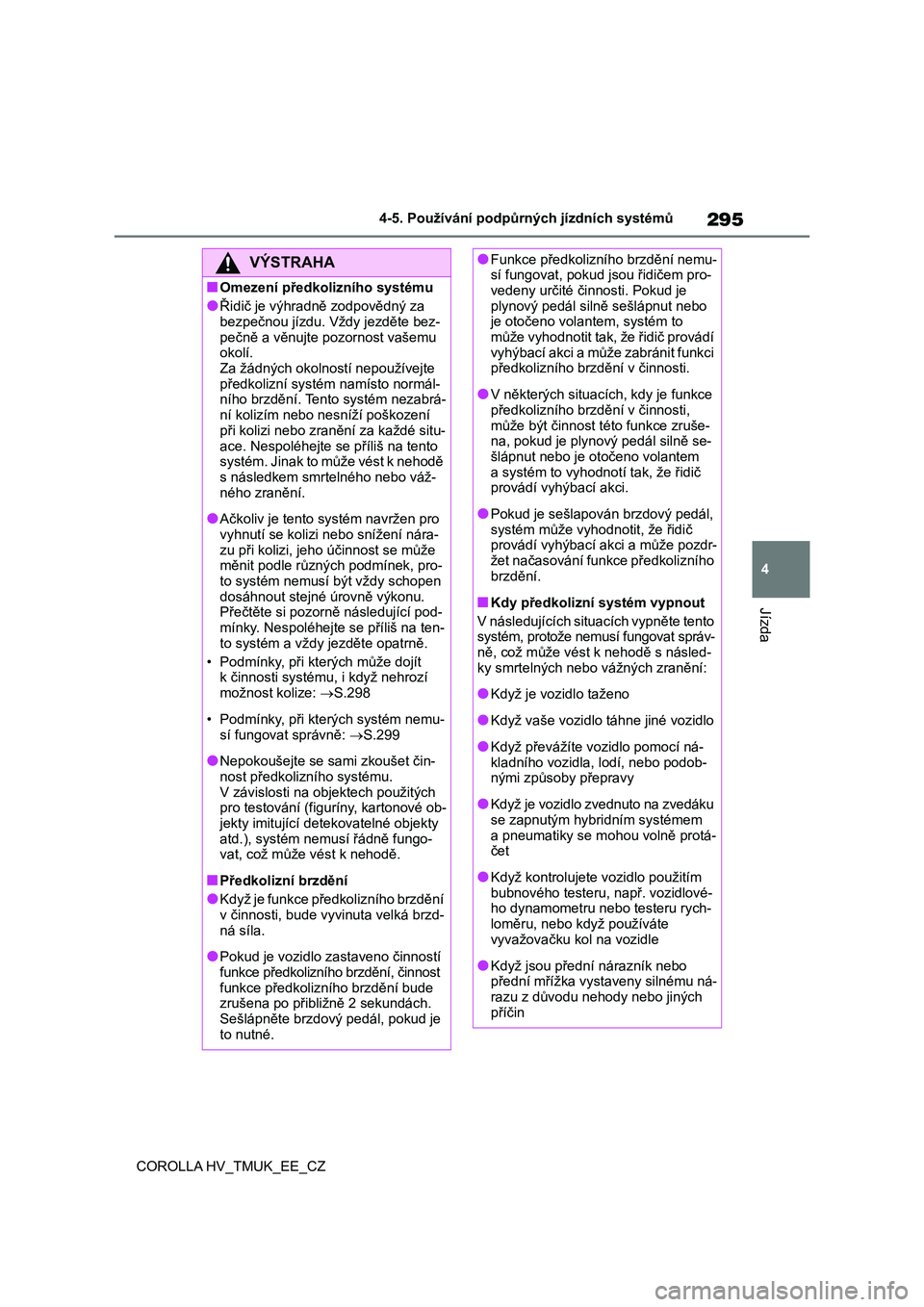

VÝSTRAHA
■Omezení předkolizního systému
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte bez-
pečně a věnujte pozornost vašemu okolí.
Za žádných okolností nepoužívejte
předkolizní systém namísto normál- ního brzdění. Tento systém nezabrá-
ní kolizím nebo nesníží poškození
při kolizi nebo zranění za každé situ-
ace. Nespoléhejte s e příliš na tento systém. Jinak to může vést k nehodě
s následkem smrtelného nebo váž-
ného zranění.
●Ačkoliv je tento systém navržen pro
vyhnutí se kolizi nebo snížení nára- zu při kolizi, jeho účinnost se může
měnit podle různých podmínek, pro-
to systém nemusí být vždy schopen dosáhnout stejné úrovně výkonu.
Přečtěte si pozorně následující pod-
mínky. Nespoléhejte se příliš na ten- to systém a vždy jezděte opatrně.
• Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí
možnost kolize: S.298
• Podmínky, při kte rých systém nemu-
sí fungovat správně: S.299
●Nepokoušejte se sami zkoušet čin-
nost předkolizního systému. V závislosti na ob jektech použitých
pro testování (figuríny, kartonové ob-
jekty imitující detekovatelné objekty atd.), systém nem usí řádně fungo-
vat, což může vést k nehodě.
■Předkolizní brzdění
●Když je funkce předkolizního brzdění
v činnosti, bude vyvi nuta velká brzd-
ná síla.
●Pokud je vozidlo zastaveno činností
funkce předkolizního brzdění, činnost funkce předkoliz ního brzdění bude
zrušena po přibližně 2 sekundách.
Sešlápněte brzdový pedál, pokud je to nutné.
●Funkce předkolizního brzdění nemu-sí fungovat, pokud jsou řidičem pro-
vedeny určité činnosti. Pokud je
plynový pedál silně sešlápnut nebo je otočeno vola ntem, systém to
může vyhodnotit tak, že řidič provádí
vyhýbací akci a může zabránit funkci předkolizního brzdění v činnosti.
●V některých situacích, kdy je funkce předkolizního brzdění v činnosti,
může být činnost této funkce zruše-
na, pokud je plynový pedál silně se- šlápnut nebo je ot očeno volantem
a systém to vyhodnot í tak, že řidič
provádí vyhýbací akci.
●Pokud je sešlapován brzdový pedál,
systém může vyhodnotit, že řidič provádí vyhýbací akci a může pozdr-
žet načasování funkce předkolizního
brzdění.
■Kdy předkolizní systém vypnout
V následujících situacích vypněte tento
systém, protože nemusí fungovat správ- ně, což může vést k nehodě s násled-
ky smrtelných nebo v ážných zranění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozidlo
●Když převážíte vozidlo pomocí ná-
kladního vozidla, lodí, nebo podob- nými způsoby přepravy
●Když je vozidlo zvednuto na zvedáku se zapnutým hybridním systémem
a pneumatiky se m ohou volně protá-
čet
●Když kontrolujete vozidlo použitím
bubnového testeru, např. vozidlové- ho dynamometru nebo testeru rych-
loměru, nebo když používáte
vyvažovačku kol na vozidle
●Když jsou přední n árazník nebo
přední mřížka vystaveny silnému ná-
razu z důvodu nehody nebo jiných příčin

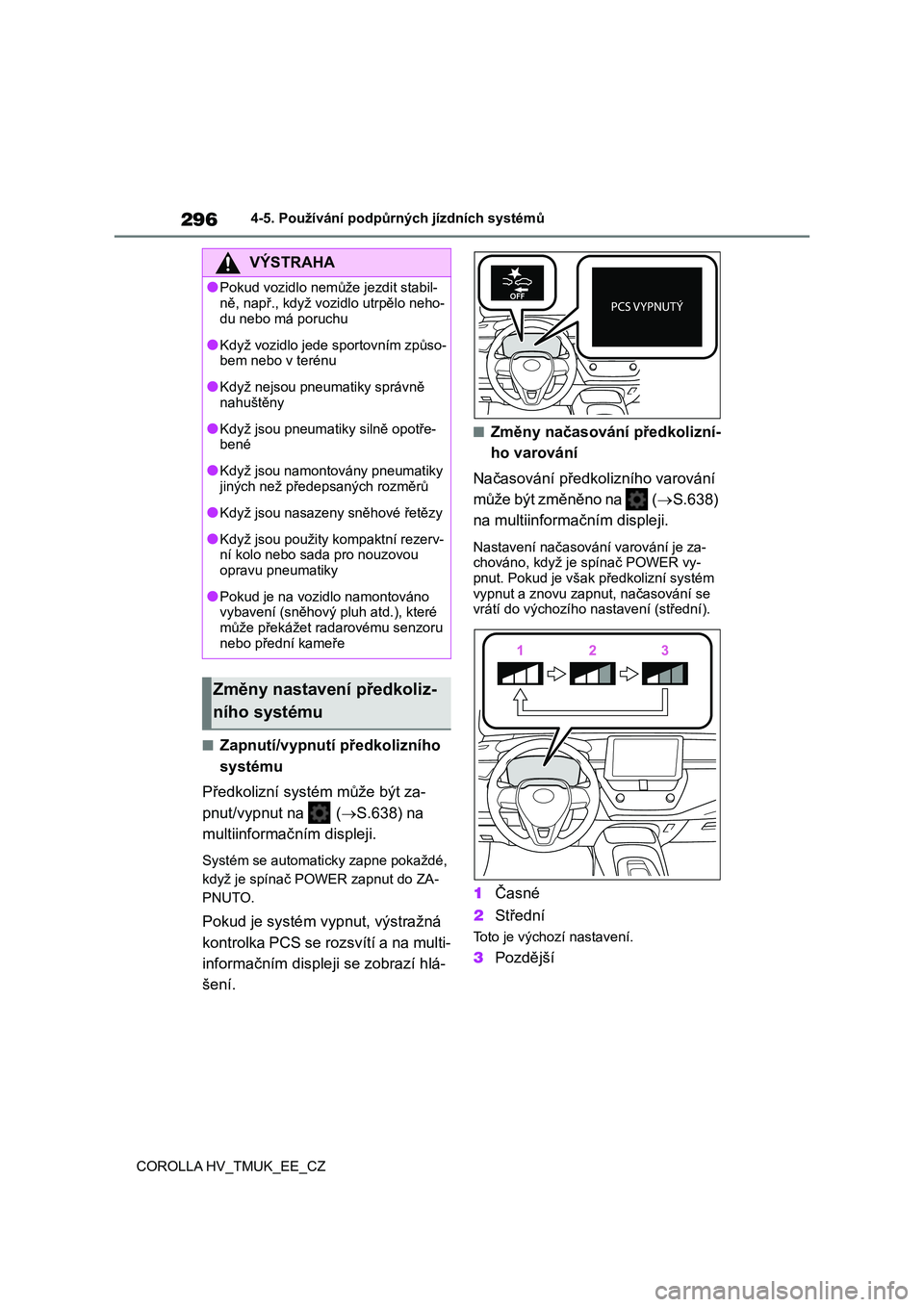

2964-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Zapnutí/vypnutí předkolizního
systému
Předkolizní systém může být za-
pnut/vypnut na ( S.638) na
multiinformač ním displeji.
Systém se automaticky zapne pokaždé,
když je spínač POWER zapnut do ZA-
PNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
■Změny načasování předkolizní-
ho varování
Načasování předko lizního varování
m ů ž e b ý t z m ě n ě n o n a ( S.638)
na multiinformačním displeji.
Nastavení načasování varování je za- chováno, když je spínač POWER vy-
pnut. Pokud je však předkolizní systém
vypnut a znovu zapnut, načasování se vrátí do výchozího na stavení (střední).
1Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
VÝSTRAHA
●Pokud vozidlo nemůže jezdit stabil-
ně, např., když vozidlo utrpělo neho-
du nebo má poruchu
●Když vozidlo jede sportovním způso-
bem nebo v terénu
●Když nejsou pneumatiky správně
nahuštěny
●Když jsou pneumatiky silně opotře-
bené
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použity kompaktní rezerv- ní kolo nebo sada pro nouzovou
opravu pneumatiky
●Pokud je na vozi dlo namontováno
vybavení (sněhový pluh atd.), které
může překážet rada rovému senzoru nebo přední kameře
Změny nastavení předkoliz-
ního systému

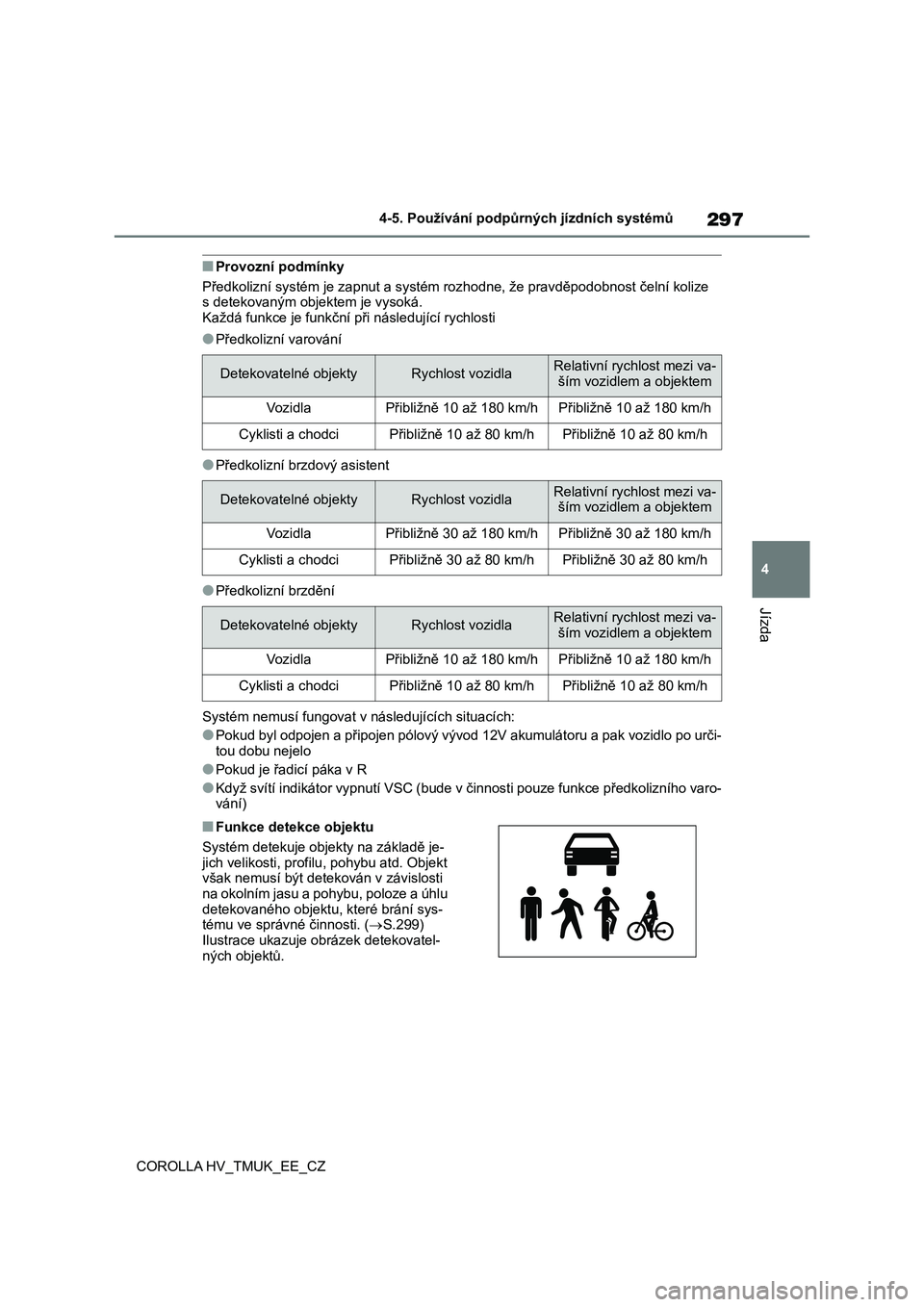

297
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
■Provozní podmínky
Předkolizní systém je zapnut a systém rozhodne, že pravděpodobnost čelní kolize
s detekovaným ob jektem je vysoká.
Každá funkce je funkční při následující rychlosti
●Předkolizní varování
●Předkolizní brzdový asistent
●Předkolizní brzdění
Systém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod 12V akumulátoru a pak vozidlo po urči-
tou dobu nejelo
●Pokud je řadicí páka v R
●Když svítí indikátor vypnutí VSC (bude v činnosti pouze funkce předkolizního varo-
vání)
■Funkce detekce objektu
Systém detekuje obje kty na základě je-
jich velikosti, profilu , pohybu atd. Objekt
však nemusí být detek ován v závislosti na okolním jasu a pohybu, poloze a úhlu
detekovaného objektu, které brání sys-
tému ve správné činnosti. ( S.299) Ilustrace ukazuje obrázek detekovatel-
ných objektů.
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Cyklisti a chodciPřibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h

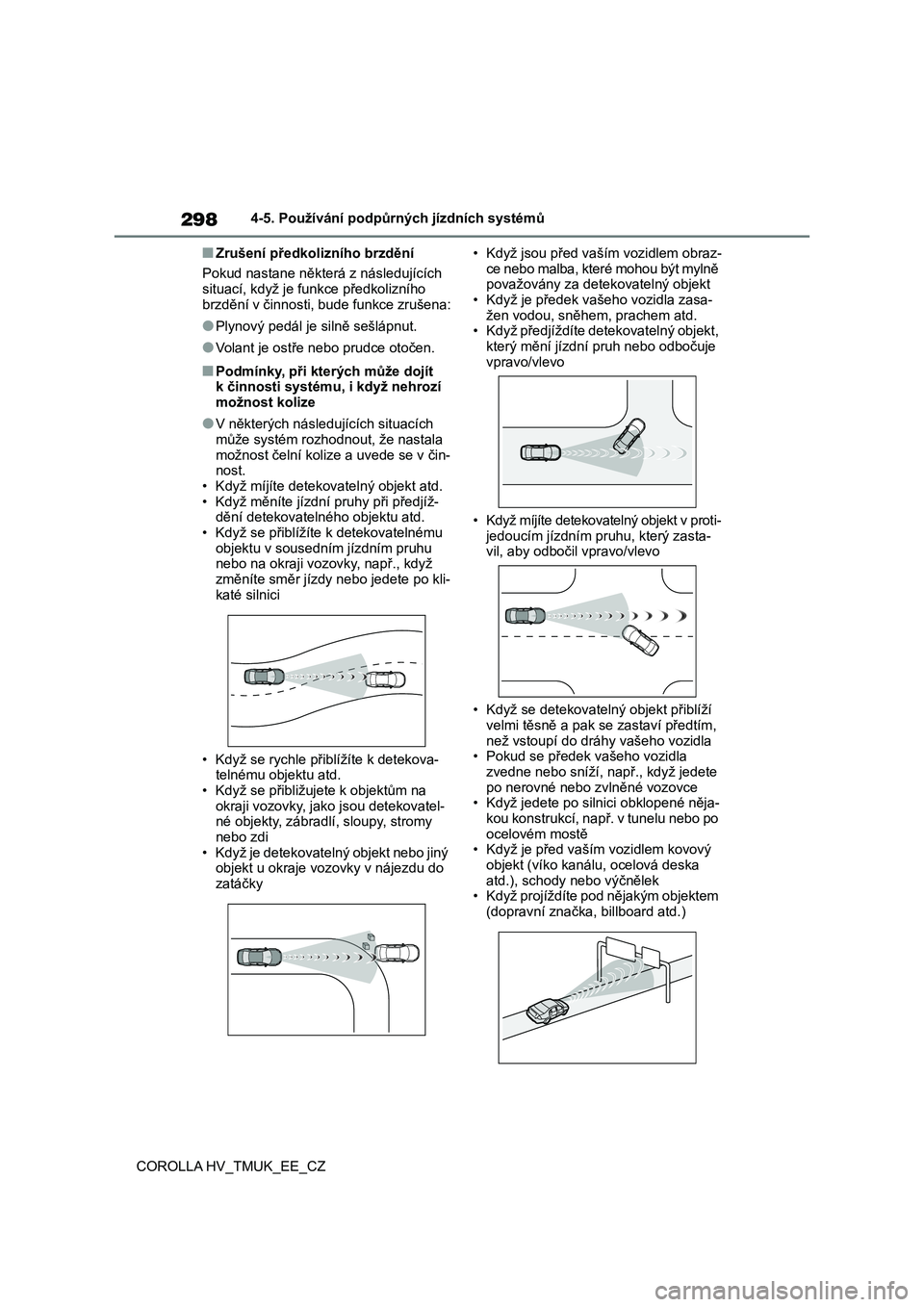

2984-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Zrušení předkolizního brzdění
Pokud nastane některá z následujících situací, když je funkce předkolizního
brzdění v činnosti, bude funkce zrušena:
●Plynový pedál je silně sešlápnut.
●Volant je ostře ne bo prudce otočen.
■Podmínky, při kterých může dojít k činnosti systému, i když nehrozí
možnost kolize
●V některých následujících situacích
může systém rozhodno ut, že nastala
možnost čelní kolize a uvede se v čin- nost.
• Když míjíte detekov atelný objekt atd.
• Když měníte jízdní pruhy při předjíž- dění detekovatelného objektu atd.
• Když se přiblížíte k detekovatelnému
objektu v sousedním jízdním pruhu nebo na okraji vozovky, např., když
změníte směr jízdy nebo jedete po kli-
katé silnici
• Když se rychle přiblížíte k detekova-
telnému objektu atd. • Když se přibližujete k objektům na
okraji vozovky, jako jsou detekovatel-
né objekty, zábradlí, sloupy, stromy nebo zdi
• Když je detekovatelný objekt nebo jiný
objekt u okraje vo zovky v nájezdu do zatáčky
• Když jsou před vaší m vozidlem obraz-
ce nebo malba, které mohou být mylně považovány za detek ovatelný objekt
• Když je předek va šeho vozidla zasa-
žen vodou, sněhem, prachem atd. • Když předjíždíte detekovatelný objekt,
který mění jízdní pruh nebo odbočuje
vpravo/vlevo
• Když míjíte detekovatelný objekt v proti-
jedoucím jízdním pruhu, který zasta-
vil, aby odbočil vpravo/vlevo
• Když se detekovatelný objekt přiblíží
velmi těsně a pak se zastaví předtím,
než vstoupí do dráhy vašeho vozidla • Pokud se předek vašeho vozidla
zvedne nebo sníží, např., když jedete
po nerovné nebo zvlněné vozovce • Když jedete po silnici obklopené něja-
kou konstrukcí, např. v tunelu nebo po
ocelovém mostě • Když je před vaší m vozidlem kovový
objekt (víko kanálu, ocelová deska
atd.), schody nebo výčnělek • Když projíždíte pod nějakým objektem
(dopravní značka, billboard atd.)
