ESP TOYOTA COROLLA HATCHBACK 2022 Manual de utilização (in Portuguese)

249
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
Mostrador dos medidores
Mostrador de informações múltiplas
Velocidade definidaIndicadores
Interruptores de funcionamento
Interruptor da distância entre
veículos
Interruptor “+RES”
Interruptor principal de controlo
da velocidade de cruzeiro
Interruptor de cancelamento
Interruptor “-SET”
Controlo dinâmico da
velocidade de cruzeiro
com radar em toda a
gama de velocidades
*
No modo de controlo da distância
entre veículos, o veículo acelera,
desacelera e para automatica-
mente, para estar de acordo com
as mudanças de velocidade do
veículo que circula à sua frente,
mesmo que não esteja a pressio-
nar o pedal do acelerador. No
modo de controlo da velocidade
constante, o veículo circula a uma
velocidade fixa.
Utilize o controlo dinâmico da
velocidade de cruzeiro com
radar em toda a gama de velo-
cidades em vias rápidas e em
autoestradas
Modo de controlo da distância
entre veículos (P.252)
Modo de controlo da veloci-
dade constante (P.256)
Componentes do sistema
AV I S O
Antes de utilizar o controlo dinâ-
mico da velocidade de cruzeiro
com radar em toda a gama de
velocidades
O condutor é o único responsável
por uma condução segura. Não
dependa apenas do sistema e con-
duza com segurança, prestando
sempre atenção à área circundante.
O controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades presta assis-
tência à condução para que o con-
dutor não tenha tanto trabalho. No
entanto, existem limitações à assis-
tência prestada.
Leia atentamente as seguintes condi-
ções. Não confie em demasia neste sis-
tema e conduza sempre com cuidado.
• Quando o sensor não conseguir
detetar corretamente o veículo que
circula à sua frente
P.259

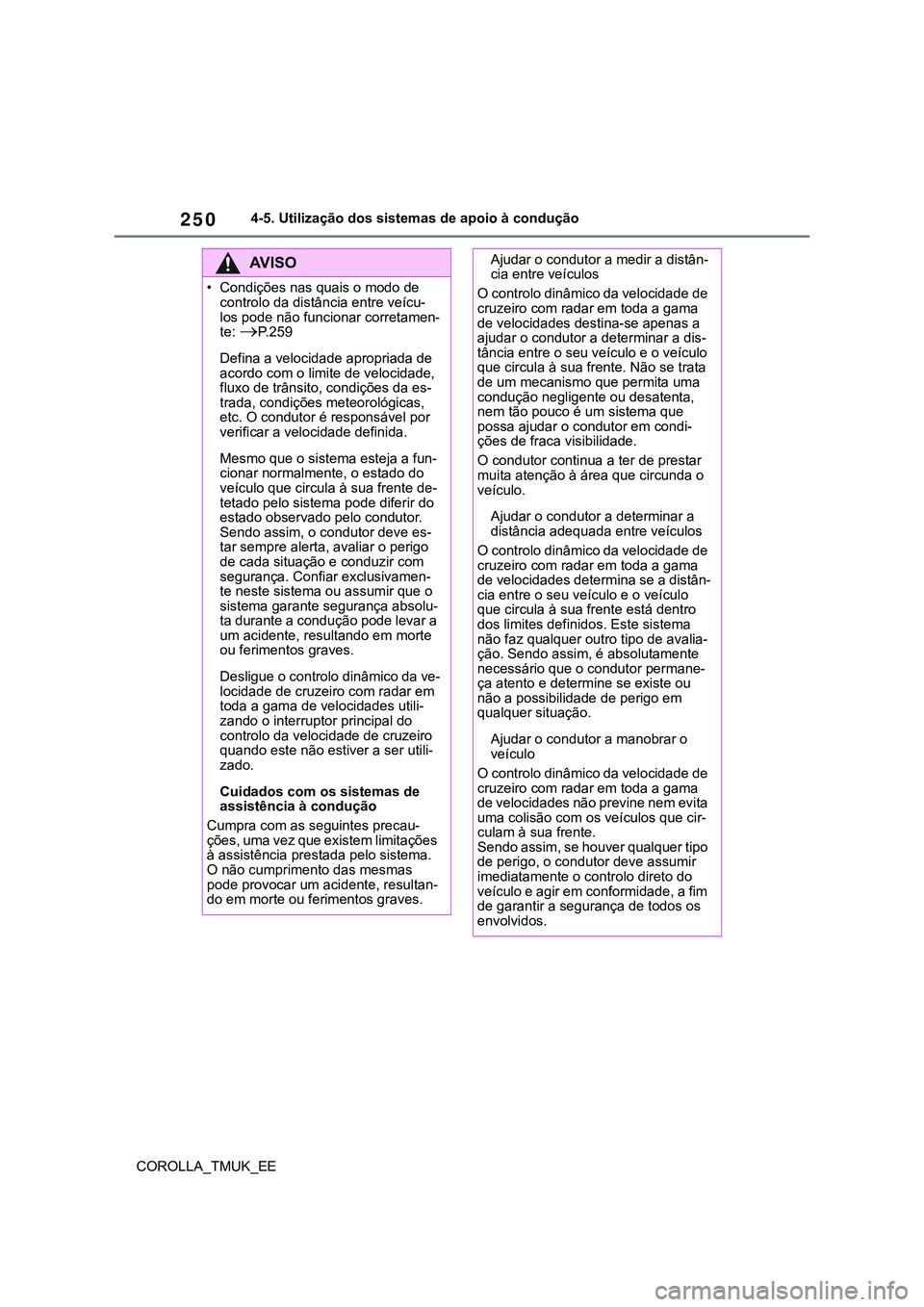

250
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
AV I S O
• Condições nas quais o modo de
controlo da distância entre veícu-
los pode não funcionar corretamen-
te:
P. 2 5 9
Defina a velocidade apropriada de
acordo com o limite de velocidade,
fluxo de trânsito, condições da es-
trada, condições meteorológicas,
etc. O condutor é responsável por
verificar a velocidade definida.
Mesmo que o sistema esteja a fun-
cionar normalmente, o estado do
veículo que circula à sua frente de-
tetado pelo sistema pode diferir do
estado observado pelo condutor.
Sendo assim, o condutor deve es-
tar sempre alerta, avaliar o perigo
de cada situação e conduzir com
segurança. Confiar exclusivamen-
te neste sistema ou assumir que o
sistema garante segurança absolu-
ta durante a condução pode levar a
um acidente, resultando em morte
ou ferimentos graves.
Desligue o controlo dinâmico da ve-
locidade de cruzeiro com radar em
toda a gama de velocidades utili-
zando o interruptor principal do
controlo da velocidade de cruzeiro
quando este não estiver a ser utili-
zado.
Cuidados com os sistemas de
assistência à condução
Cumpra com as seguintes precau-
ções, uma vez que existem limitações
à assistência prestada pelo sistema.
O não cumprimento das mesmas
pode provocar um acidente, resultan-
do em morte ou ferimentos graves.
Ajudar o condutor a medir a distân-
cia entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades destina-se apenas a
ajudar o condutor a determinar a dis-
tância entre o seu veículo e o veículo
que circula à sua frente. Não se trata
de um mecanismo que permita uma
condução negligente ou desatenta,
nem tão pouco é um sistema que
possa ajudar o condutor em condi-
ções de fraca visibilidade.
O condutor continua a ter de prestar
muita atenção à área que circunda o
veículo.
Ajudar o condutor a determinar a
distância adequada entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades determina se a distân-
cia entre o seu veículo e o veículo
que circula à sua frente está dentro
dos limites definidos. Este sistema
não faz qualquer outro tipo de avalia-
ção. Sendo assim, é absolutamente
necessário que o condutor permane-
ça atento e determine se existe ou
não a possibilidade de perigo em
qualquer situação.
Ajudar o condutor a manobrar o
veículo
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades não previne nem evita
uma colisão com os veículos que cir-
culam à sua frente.
Sendo assim, se houver qualquer tipo
de perigo, o condutor deve assumir
imediatamente o controlo direto do
veículo e agir em conformidade, a fim
de garantir a segurança de todos os
envolvidos.

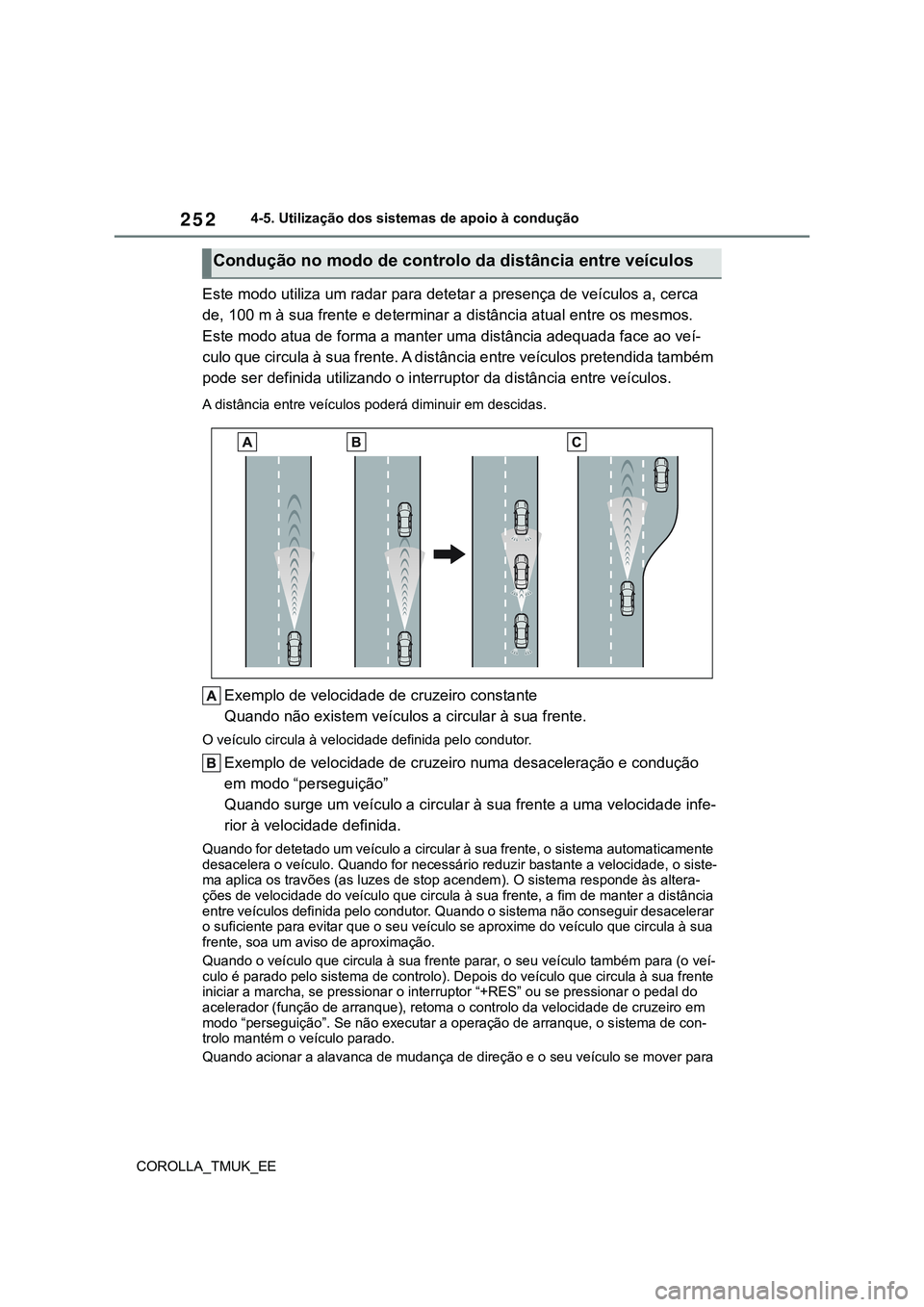

252
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Este modo utiliza um radar para detetar a presença de veículos a, cerca
de, 100 m à sua frente e determinar a distância atual entre os mesmos.
Este modo atua de forma a manter uma distância adequada face ao veí-
culo que circula à sua frente. A distância entre veículos pretendida também
pode ser definida utilizando o interruptor da distância entre veículos.
A distância entre veículos poderá diminuir em descidas.
Exemplo de velocidade de cruzeiro constante
Quando não existem veículos a circular à sua frente.
O veículo circula à velocidade definida pelo condutor.
Exemplo de velocidade de cruzeiro numa desaceleração e condução
em modo “perseguição”
Quando surge um veículo a circular à sua frente a uma velocidade infe-
rior à velocidade definida.
Quando for detetado um veículo a circular à sua frente, o sistema automaticamente
desacelera o veículo. Quando for necessário reduzir bastante a velocidade, o siste-
ma aplica os travões (as luzes de stop acendem). O sistema responde às altera-
ções de velocidade do veículo que circula à sua frente, a fim de manter a distância
entre veículos definida pelo condutor. Quando o sistema não conseguir desacelerar
o suficiente para evitar que o seu veículo se aproxime do veículo que circula à sua
frente, soa um aviso de aproximação.
Quando o veículo que circula à sua frente parar, o seu veículo também para (o veí-
culo é parado pelo sistema de controlo). Depois do veículo que circula à sua frente
iniciar a marcha, se pressionar o interruptor “+RES” ou se pressionar o pedal do
acelerador (função de arranque), retoma o controlo da velocidade de cruzeiro em
modo “perseguição”. Se não executar a operação de arranque, o sistema de con-
trolo mantém o veículo parado.
Quando acionar a alavanca de mudança de direção e o seu veículo se mover para
Condução no modo de controlo da distância entre veículos

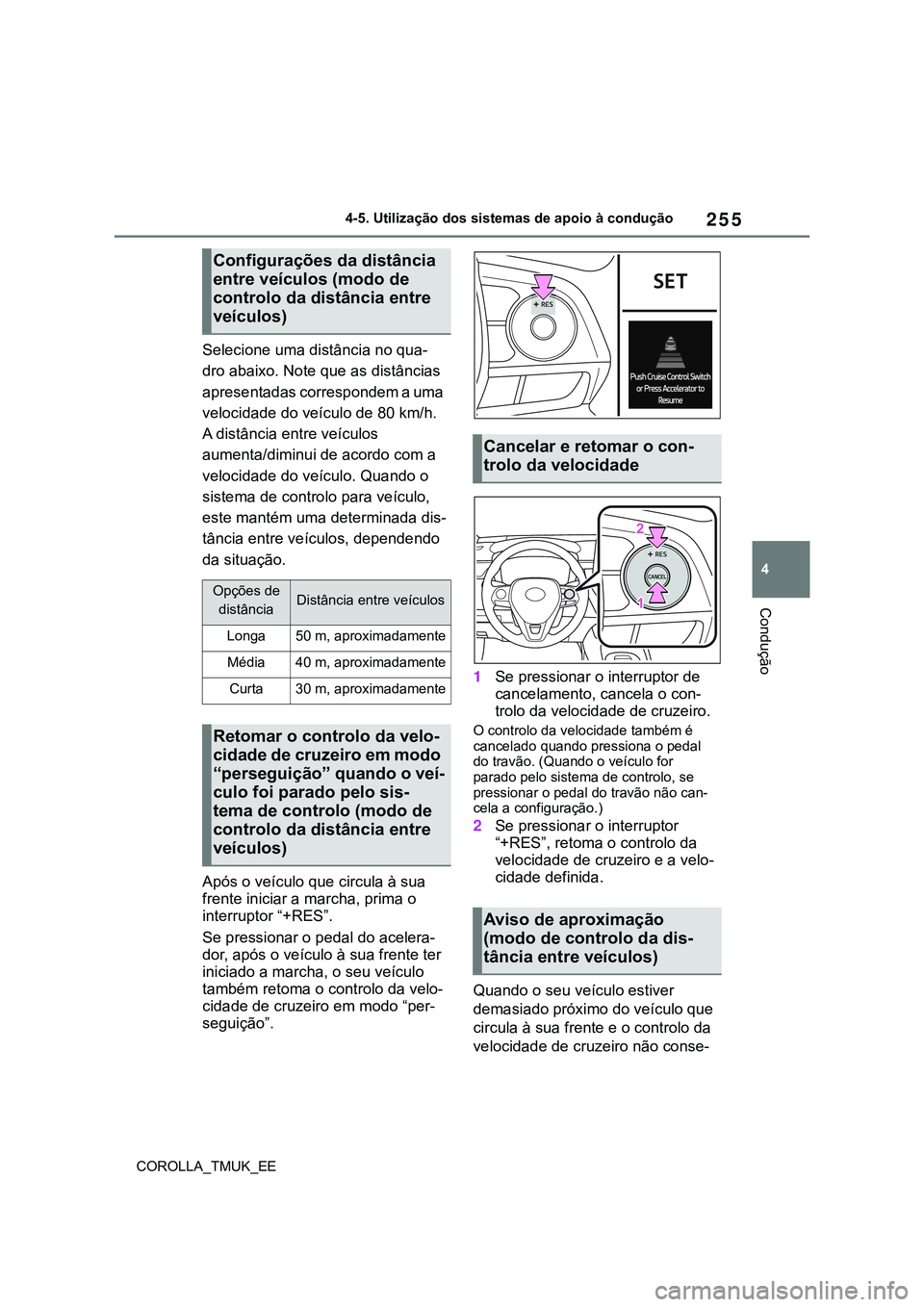

255
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Selecione uma distância no qua-
dro abaixo. Note que as distâncias
apresentadas correspondem a uma
velocidade do veículo de 80 km/h.
A distância entre veículos
aumenta/diminui de acordo com a
velocidade do veículo. Quando o
sistema de controlo para veículo,
este mantém uma determinada dis-
tância entre veículos, dependendo
da situação.
Após o veículo que circula à sua
frente iniciar a marcha, prima o
interruptor “+RES”.
Se pressionar o pedal do acelera-
dor, após o veículo à sua frente ter
iniciado a marcha, o seu veículo
também retoma o controlo da velo-
cidade de cruzeiro em modo “per-
seguição”.1Se pressionar o interruptor de
cancelamento, cancela o con-
trolo da velocidade de cruzeiro.
O controlo da velocidade também é
cancelado quando pressiona o pedal
do travão. (Quando o veículo for
parado pelo sistema de controlo, se
pressionar o pedal do travão não can-
cela a configuração.)
2Se pressionar o interruptor
“+RES”, retoma o controlo da
velocidade de cruzeiro e a velo-
cidade definida.
Quando o seu veículo estiver
demasiado próximo do veículo que
circula à sua frente e o controlo da
velocidade de cruzeiro não conse-
Configurações da distância
entre veículos (modo de
controlo da distância entre
veículos)
Opções de
distânciaDistância entre veículos
Longa50 m, aproximadamente
Média40 m, aproximadamente
Curta30 m, aproximadamente
Retomar o controlo da velo-
cidade de cruzeiro em modo
“perseguição” quando o veí-
culo foi parado pelo sis-
tema de controlo (modo de
controlo da distância entre
veículos)
Cancelar e retomar o con-
trolo da velocidade
Aviso de aproximação
(modo de controlo da dis-
tância entre veículos)

258
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Quando o veículo para após ter
definido a velocidade do veículo
Se pressionar o interruptor “+RES”
quando o veículo que circula à sua
frente parar, o controlo da velocidade
de cruzeiro em modo “perseguição”
será retomado se o veículo que cir-
cula à sua frente iniciar a marcha no
período de 3 segundos, aproximada-
mente, após o interruptor ter sido
pressionado.
Se o veículo que circula à sua frente
iniciar a marcha no período de 3
segundos após o seu veículo ter
parado, o controlo da velocidade de
cruzeiro em modo “perseguição” será
retomado.
Cancelamento automático do modo
de controlo da distância entre veículos
O modo de controlo da distância entre
veículos é cancelado automaticamente
nas seguintes situações.
O sistema VSC é ativado.
O sistema TRC é ativado por um
determinado período de tempo.
Quando desliga o sistema VSC ou TRC.
O sensor não funciona devidamente,
uma vez que está coberto com algo.
A travagem pré-colisão está ativada.
O travão de estacionamento foi acionado.
O veículo foi parado pelo sistema de
controlo num declive acentuado.
As condições que se seguem foram
detetadas quando o veículo foi parado
pelo sistema de controlo:
• O condutor não está a usar o cinto de
segurança.
• A porta do condutor está aberta.
• O veículo esteve parado durante,
cerca de, 3 minutos.
Se o modo de controlo da distância entre
veículos for cancelado automaticamente
por qualquer outro motivo, pode haver
uma avaria no sistema. Contacte um con-
cessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador
da sua confiança.
Cancelamento automático do modo
de controlo da velocidade constante
O modo de controlo da velocidade cons-
tante é cancelado automaticamente nas
seguintes situações:
A velocidade real do veículo é supe-
rior a, cerca de, 16 km/h abaixo da
velocidade definida.A velocidade real do veículo desce
abaixo dos 30 km/h, aproximada-
mente.
O sistema VSC é ativado.
O sistema TRC é ativado por um
determinado período de tempo.
Quando desliga o sistema VSC ou TRC.
A travagem pré-colisão é ativada.
Se o modo de controlo da velocidade
constante for cancelado automatica-
mente por qualquer outro motivo, pode
haver uma avaria no sistema. Contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
O controlo dinâmico da velocidade
de cruzeiro com radar com Reconhe-
cimento de Sinais de Trânsito pode
não funcionar devidamente quando
Uma vez que o controlo dinâmico da
velocidade de cruzeiro com radar com
Reconhecimento de Sinais de Trânsito
pode não funcionar devidamente nas
condições em que o RSA não funciona
ou não faz uma deteção correta
(P.279), quando utilizar esta função,
certifique-se que o sinal do limite de
velocidade é exibido.
Nas situações que se seguem, pode não
ser possível alterar a velocidade definida
para o limite de velocidade reconhecido,
premindo e mantendo pressionado o
interruptor “+RES”/”-SET”.
Se a informação do limite de veloci-
dade não estiver disponível
Quando o limite de velocidade reconhe-
cido não for igual à velocidade definida
Quando o limite de velocidade reco-
nhecido estiver fora da gama de velo-
cidades em que o controlo dinâmico
da velocidade de cruzeiro com radar
pode funcionar
Funcionamento dos travões
Poderá ser audível um som de funcio-
namento dos travões e a resposta do
pedal do travão pode alterar. Isto não
são avarias.
Mensagens de aviso e sinais sono-
ros do controlo dinâmico da veloci-
dade de cruzeiro com radar em
toda a gama de velocidades.
As mensagens de aviso e os sinais sono-
ros são utilizados para indicar que existe
uma avaria no sistema ou para informar
o condutor que é necessário ter cuidado

261
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Interruptores de funcionamento
Interruptor da distância entre
veículos
Interruptor “+RES”
Interruptor principal de controlo
da velocidade de cruzeiro
Interruptor de cancelamento
Interruptor “-SET”
AV I S O
Antes de utilizar o controlo dinâ-
mico da velocidade de cruzeiro
com radar
O condutor é o único responsável
por uma condução segura. Não
dependa apenas do sistema e con-
duza com segurança, prestando
sempre atenção à área circundante.
O controlo dinâmico da velocidade
de cruzeiro com radar presta assis-
tência à condução para que o con-
dutor não tenha tanto trabalho. No
entanto, existem limitações à assis-
tência prestada.
Leia atentamente as seguintes condi-
ções. Não confie em demasia neste sis-
tema e conduza sempre com cuidado.
• Quando o sensor não conseguir
detetar corretamente o veículo que
circula à sua frente:
P.269
• Condições nas quais o modo de
controlo da distância entre veícu-
los pode não funcionar correta-
mente:
P.270
Defina a velocidade apropriada de
acordo com o limite de velocidade,
fluxo de trânsito, condições da
estrada, condições meteorológi-
cas, etc. O condutor é responsável
por verificar a velocidade definida.
Mesmo que o sistema esteja a fun-
cionar normalmente, o estado do
veículo que circula à sua frente
detetado pelo sistema pode diferir
do estado observado pelo condutor.
Sendo assim, o condutor deve
estar sempre alerta, avaliar o
perigo de cada situação e conduzir
com segurança. Confiar exclusiva-
mente neste sistema ou assumir
que o sistema garante segurança
absoluta durante a condução pode
levar a um acidente, resultando em
morte ou ferimentos graves.
Desligue o controlo dinâmico da
velocidade de cruzeiro com radar
utilizando o interruptor principal do
controlo da velocidade de cruzeiro
quando este não estiver a ser utili-
zado.
Cuidados com os sistemas de
assistência à condução
Cumpra com as seguintes precau-
ções, uma vez que existem limitações
à assistência prestada pelo sistema. O
não cumprimento das mesmas pode
provocar um acidente, resultando em
morte ou ferimentos graves.
Ajudar o condutor a medir a distân-
cia entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar destina-se apenas
a ajudar o condutor a determinar a
distância entre o seu veículo e o veí-
culo que circula à sua frente. Não se
trata de um mecanismo que permita
uma condução negligente ou desa-
tenta, nem tão pouco é um sistema
que possa ajudar o condutor em con-
dições de fraca visibilidade.
O condutor continua a ter de prestar
muita atenção à área que circunda o
veículo.

263
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução

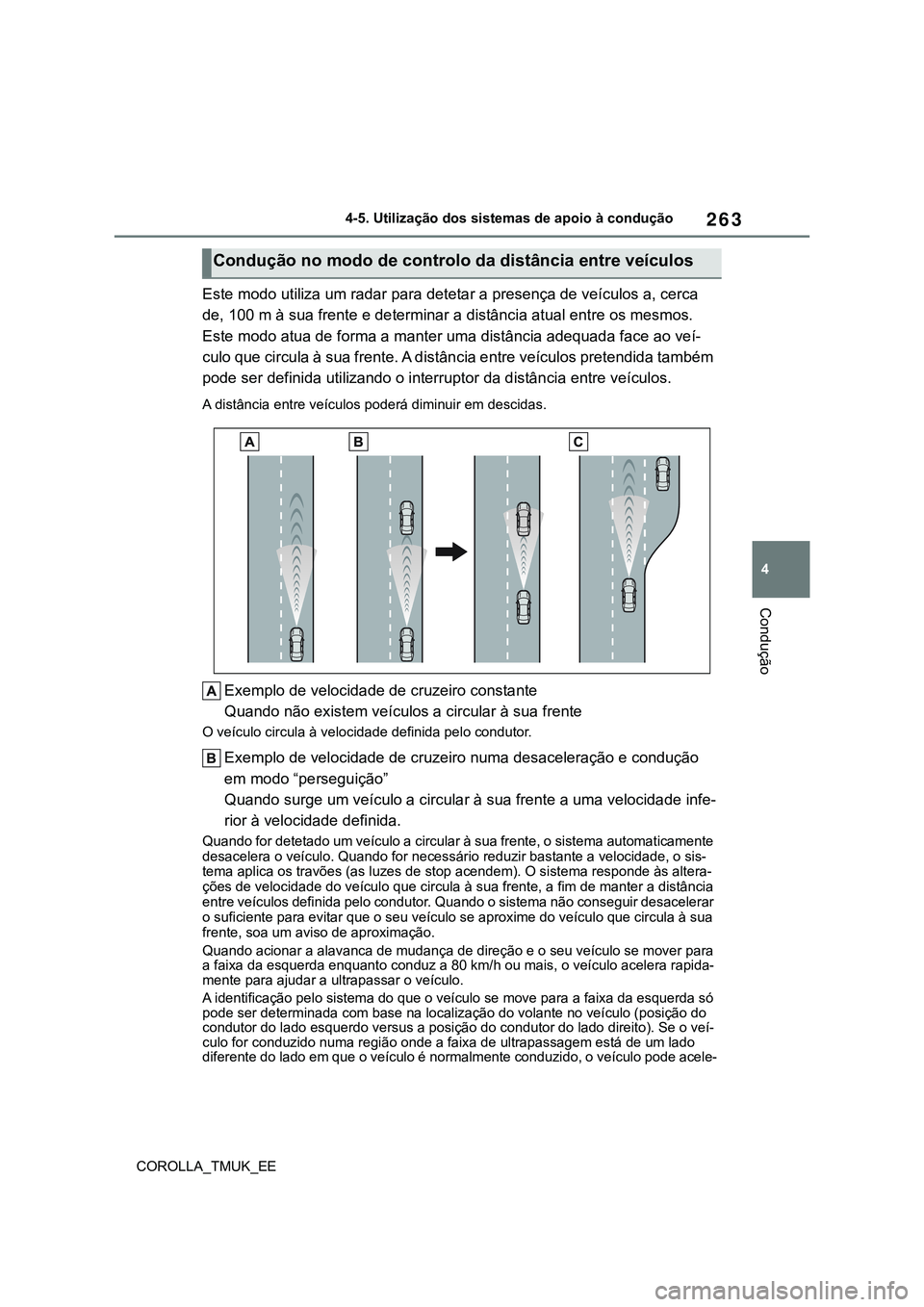

Este modo utiliza um radar para detetar a presença de veículos a, cerca
de, 100 m à sua frente e determinar a distância atual entre os mesmos.
Este modo atua de forma a manter uma distância adequada face ao veí-
culo que circula à sua frente. A distância entre veículos pretendida também
pode ser definida utilizando o interruptor da distância entre veículos.
A distância entre veículos poderá diminuir em descidas.
Exemplo de velocidade de cruzeiro constante
Quando não existem veículos a circular à sua frente
O veículo circula à velocidade definida pelo condutor.
Exemplo de velocidade de cruzeiro numa desaceleração e condução
em modo “perseguição”
Quando surge um veículo a circular à sua frente a uma velocidade infe-
rior à velocidade definida.
Quando for detetado um veículo a circular à sua frente, o sistema automaticamente
desacelera o veículo. Quando for necessário reduzir bastante a velocidade, o sis-
tema aplica os travões (as luzes de stop acendem). O sistema responde às altera-
ções de velocidade do veículo que circula à sua frente, a fim de manter a distância
entre veículos definida pelo condutor. Quando o sistema não conseguir desacelerar
o suficiente para evitar que o seu veículo se aproxime do veículo que circula à sua
frente, soa um aviso de aproximação.
Quando acionar a alavanca de mudança de direção e o seu veículo se mover para
a faixa da esquerda enquanto conduz a 80 km/h ou mais, o veículo acelera rapida-
mente para ajudar a ultrapassar o veículo.
A identificação pelo sistema do que o veículo se move para a faixa da esquerda só
pode ser determinada com base na localização do volante no veículo (posição do
condutor do lado esquerdo versus a posição do condutor do lado direito). Se o veí-
culo for conduzido numa região onde a faixa de ultrapassagem está de um lado
diferente do lado em que o veículo é normalmente conduzido, o veículo pode acele-
Condução no modo de controlo da distância entre veículos

266
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução

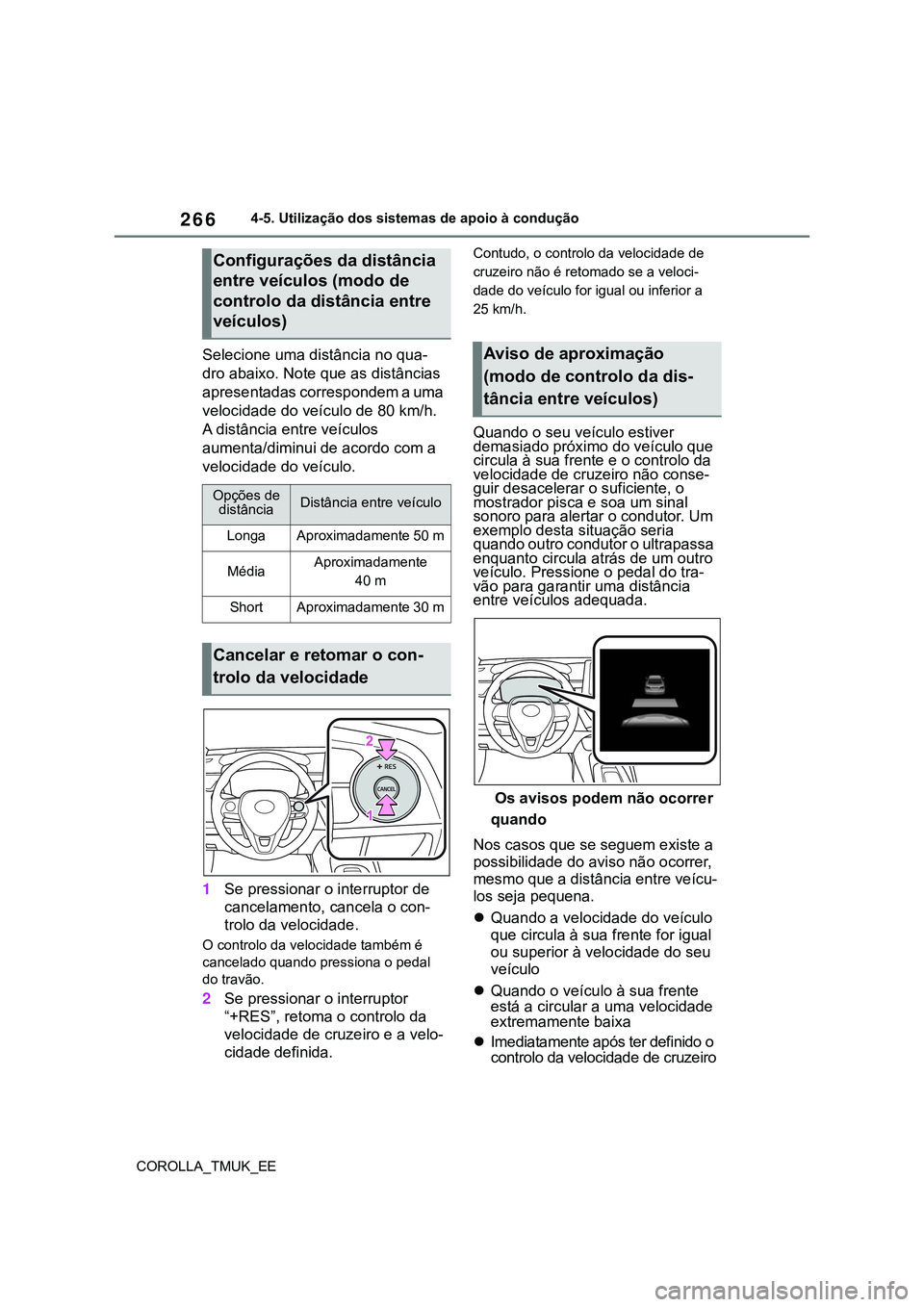

Selecione uma distância no qua-
dro abaixo. Note que as distâncias
apresentadas correspondem a uma
velocidade do veículo de 80 km/h.
A distância entre veículos
aumenta/diminui de acordo com a
velocidade do veículo.
1Se pressionar o interruptor de
cancelamento, cancela o con-
trolo da velocidade.
O controlo da velocidade também é
cancelado quando pressiona o pedal
do travão.
2Se pressionar o interruptor
“+RES”, retoma o controlo da
velocidade de cruzeiro e a velo-
cidade definida.
Contudo, o controlo da velocidade de
cruzeiro não é retomado se a veloci-
dade do veículo for igual ou inferior a
25 km/h.
Quando o seu veículo estiver
demasiado próximo do veículo que
circula à sua frente e o controlo da
velocidade de cruzeiro não conse-
guir desacelerar o suficiente, o
mostrador pisca e soa um sinal
sonoro para alertar o condutor. Um
exemplo desta situação seria
quando outro condutor o ultrapassa
enquanto circula atrás de um outro
veículo. Pressione o pedal do tra-
vão para garantir uma distância
entre veículos adequada.
Os avisos podem não ocorrer
quando
Nos casos que se seguem existe a
possibilidade do aviso não ocorrer,
mesmo que a distância entre veícu-
los seja pequena.
Quando a velocidade do veículo
que circula à sua frente for igual
ou superior à velocidade do seu
veículo
Quando o veículo à sua frente
está a circular a uma velocidade
extremamente baixa
Imediatamente após ter definido o
controlo da velocidade de cruzeiro
Configurações da distância
entre veículos (modo de
controlo da distância entre
veículos)
Opções de
distânciaDistância entre veículo
LongaAproximadamente 50 m
MédiaAproximadamente
40 m
ShortAproximadamente 30 m
Cancelar e retomar o con-
trolo da velocidade
Aviso de aproximação
(modo de controlo da dis-
tância entre veículos)

269
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Cancelamento automático do modo
de controlo da velocidade constante
O modo de controlo da velocidade cons-
tante é cancelado automaticamente nas
seguintes situações:
A velocidade real do veículo é supe-
rior a, cerca de, 16 km/h abaixo da
velocidade definida.
A velocidade real do veículo desce
abaixo dos 30 km/h, aproximada-
mente.
O sistema VSC é ativado.
O sistema TRC é ativado por um
determinado período de tempo.
Quando desliga o sistema VSC ou TRC.
A travagem pré-colisão é ativada.
Quando a alavanca seletora de velo-
cidade está em N ou quando o pedal
da embraiagem foi pressionado
durante um determinado período de
tempo ou mais.
Se o modo de controlo da velocidade
constante for cancelado automatica-
mente por qualquer outro motivo, que
não os acima referidos, pode haver uma
avaria no sistema. Contacte um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou qualquer repara-
dor da sua confiança.
O controlo dinâmico da velocidade
de cruzeiro com radar com Reconhe-
cimento de Sinais de Trânsito pode
não funcionar devidamente quando
Uma vez que o controlo dinâmico da
velocidade de cruzeiro com radar com
Reconhecimento de Sinais de Trânsito
pode não funcionar devidamente nas
condições em que o RSA não funciona
ou não faz uma deteção correta
(P.279), quando utilizar esta função,
certifique-se que o sinal do limite de
velocidade é exibido.
Nas situações que se seguem, pode
não ser possível alterar a velocidade
definida para o limite de velocidade
reconhecido, premindo e mantendo
pressionado o interruptor
“+RES”/”-SET”.
Se a informação do limite de veloci-
dade não estiver disponível
Quando o limite de velocidade reco-
nhecido não for igual à velocidade
definida
Quando o limite de velocidade reco-
nhecido estiver fora da gama de velo-
cidades em que o controlo dinâmico
da velocidade de cruzeiro com radar
pode funcionarFuncionamento dos travões
Poderá ser audível um som de funcio-
namento dos travões e a resposta do
pedal do travão pode alterar. Isto não
são avarias.
Mensagens de aviso e sinais sono-
ros do controlo dinâmico da veloci-
dade de cruzeiro com radar
As mensagens de aviso e os sinais
sonoros são utilizados para indicar que
existe uma avaria no sistema ou para
informar o condutor que é necessário
ter cuidado durante a condução. Se for
exibida uma mensagem de aviso no
mostrador de informações múltiplas,
leia a mensagem e siga as instruções
(P.222, 520)
Quando o sensor não detetar corre-
tamente o veículo que circula à sua
frente
Nos casos que se seguem e depen-
dendo das condições, acione o pedal do
travão quando a desaceleração do veí-
culo for insuficiente ou acione o pedal
do acelerador quando for necessário
acelerar.
Uma vez o sensor pode não detetar cor-
retamente este tipo de veículos, o aviso
de aproximação (P.266) pode não ser
ativado.
Veículos que se colocam à sua frente
subitamente
Veículos a circular a baixa velocidade
Veículos que não estão a circular na
mesma faixa de rodagem
Veículos com a parte traseira
pequena (reboque sem carga, etc.)
Motociclos a circular na mesma faixa
de rodagem
Quando a água ou neve projetada
pelos veículos circundantes dificultar
a deteção do sensor
Quando o seu veículo tiver a parte da
frente levantada (carga pesada na
bagageira, etc.)

276
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
*: Se equipadoQuando a câmara da frente reco-
nhece um sinal e/ou a respetiva infor-
mação está disponível no sistema de
navegação, o sinal é exibido no mos-
trador de informações múltiplas.
Quando selecionar o mostrador
de informação dos sistemas de
apoio à condução, podem ser
e x i b i d o s a t é 3 s i n a i s , n o m á x i m o .
(P. 9 9 )
Quando selecionar outro separa-
dor que não o mostrador de
informação dos sistemas de
apoio à condução, serão exibi-
dos os seguintes sinais de trân-
sito. (P. 9 9 )
• Sinal de início/fim do limite de veloci-
dade
• Sinal relacionado com o limite de
velocidade (via rápida, autoestrada,
área urbana ou área residencial
• Sinal de fim de todas as proibições
• Sinal de sentido proibido* (quando é
necessária uma notificação)
• Sinal de limite de velocidade com
marca suplementar (apenas via de
acesso)
RSA (Reconhecimento
de Sinais de Trânsito)*
O sistema RSA reconhece
sinais de trânsito específicos,
utilizando a câmara da frente
e/ou o sistema de navegação
(quando a informação do limite
de velocidade está disponível)
para fornecer informações ao
condutor através do mostrador.
Se o sistema determinar que o
veículo está a circular acima
do limite de velocidade ou que
está a transgredir regras, etc.,
em relação aos sinais de trân-
sito reconhecidos, alerta o
condutor através de uma noti-
ficação visual e de um sinal
sonoro de notificação.
AV I S O
Antes de utilizar o sistema RSA
Não confie exclusivamente no sis-
tema RSA. O RSA é um sistema que
apoia o condutor fornecendo informa-
ção, mas não é um substituto da
visão e da atenção do condutor. Con-
duza em segurança prestando sem-
pre atenção às regras de trânsito.
Indicações no mostrador de
informações múltiplas
