7-3. Entretien à faire soi-même
Entretien et soin

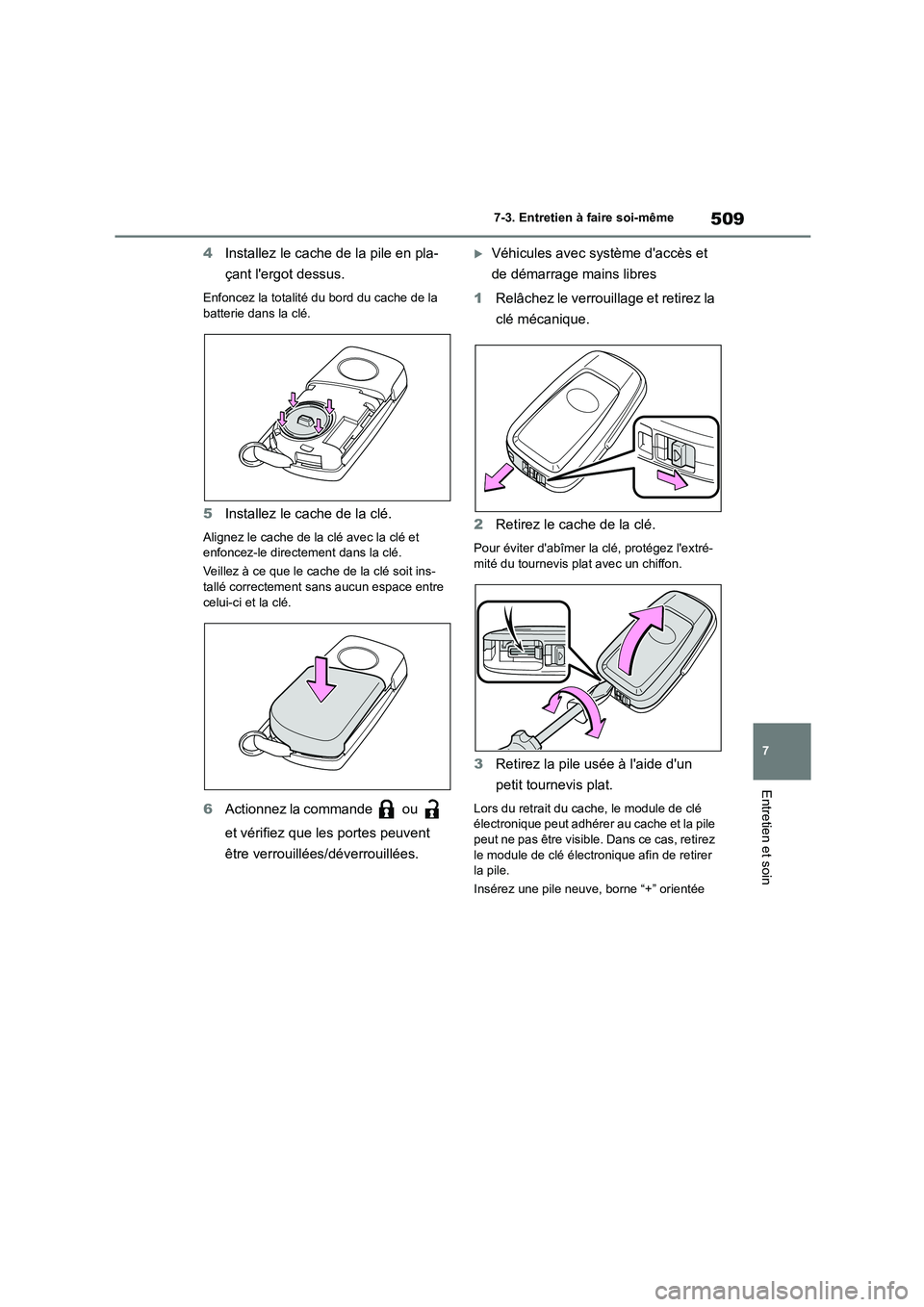

4 Installez le cache de la pile en pla-
çant l'ergot dessus.
Enfoncez la totalité du bord du cache de la
batterie dans la clé.
5 Installez le cache de la clé.
Alignez le cache de la clé avec la clé et
enfoncez-le directement dans la clé.
Veillez à ce que le cache de la clé soit ins-
tallé correctement sans aucun espace entre
celui-ci et la clé.
6 Actionnez la commande ou
et vérifiez que les portes peuvent
être verrouillées/déverrouillées.
Véhicules avec syst ème d'accès et
de démarrage mains libres
1 Relâchez le verrouillage et retirez la
clé mécanique.
2 Retirez le cache de la clé.
Pour éviter d'abîmer la clé, protégez l'extré-
mité du tournevis plat avec un chiffon.
3 Retirez la pile usée à l'aide d'un
petit tournevis plat.
Lors du retrait du cache, le module de clé électronique peut adhérer au cache et la pile
peut ne pas être visible. Dans ce cas, retirez
le module de clé électronique afin de retirer la pile.
Insérez une pile neuve, borne “+” orientée

5107-3. Entretien à faire soi-même

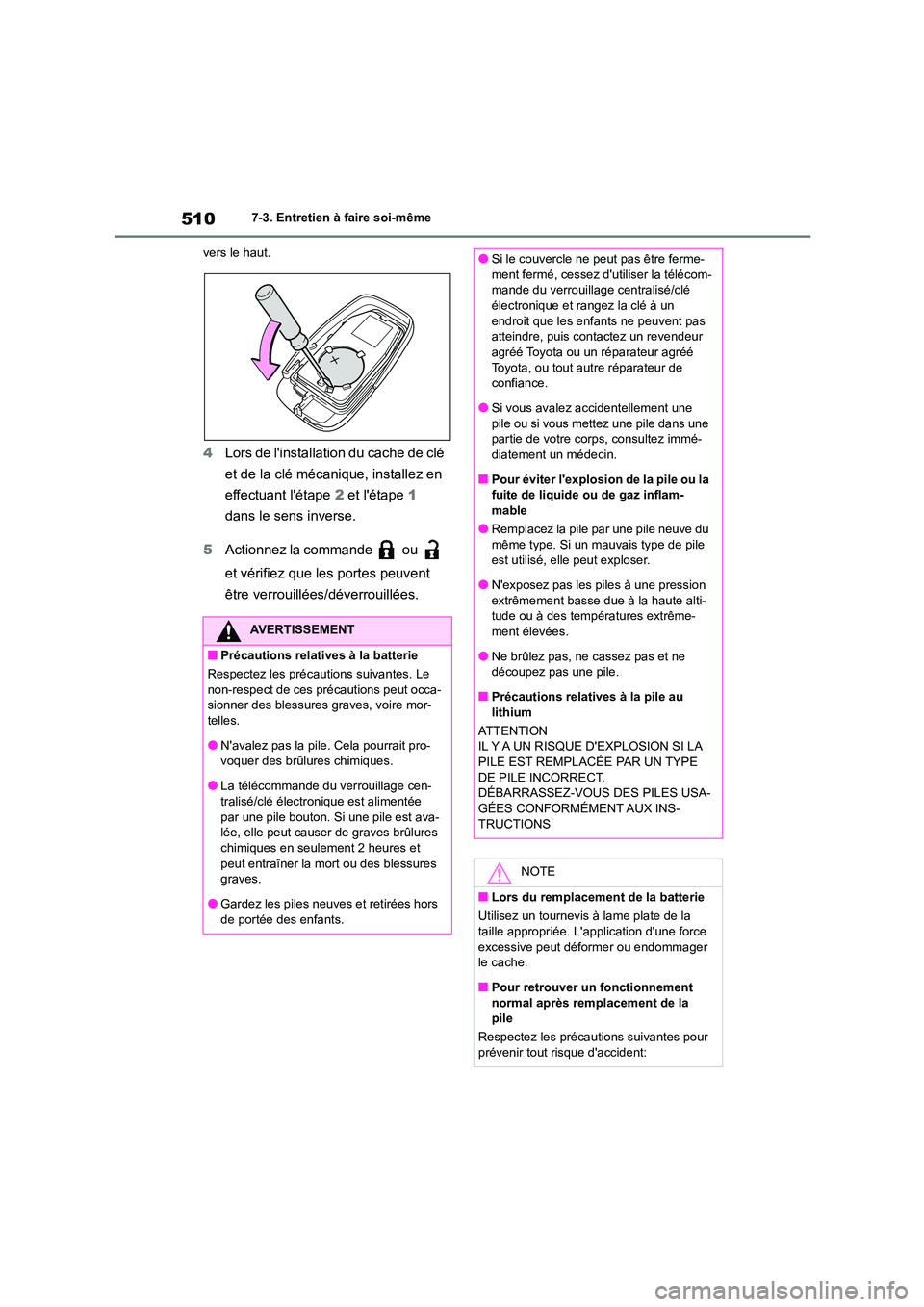

vers le haut.
4 Lors de l'installation du cache de clé
et de la clé mécanique, installez en
effectuant l'étape 2 et l'étape 1
dans le sens inverse.
5 Actionnez la commande ou
et vérifiez que les portes peuvent
être verrouillées/déverrouillées.
AVERTISSEMENT
■Précautions relatives à la batterie
Respectez les précautions suivantes. Le
non-respect de ces précautions peut occa- sionner des blessures graves, voire mor-
telles.
●N'avalez pas la pile. Cela pourrait pro- voquer des brûlures chimiques.
●La télécommande du verrouillage cen-
tralisé/clé électr onique est alimentée
par une pile bouton. Si une pile est ava- lée, elle peut causer de graves brûlures
chimiques en seulement 2 heures et
peut entraîner la mort ou des blessures graves.
●Gardez les piles neuves et retirées hors
de portée des enfants.
●Si le couvercle ne peut pas être ferme-
ment fermé, cessez d'utiliser la télécom-
mande du verrouillage centralisé/clé électronique et rangez la clé à un
endroit que les enfants ne peuvent pas
atteindre, puis contactez un revendeur agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de
confiance.
●Si vous avalez accidentellement une
pile ou si vous mettez une pile dans une
partie de votre corps, consultez immé-
diatement un médecin.
■Pour éviter l'explosion de la pile ou la
fuite de liquide ou de gaz inflam-
mable
●Remplacez la pile par une pile neuve du même type. Si un mauvais type de pile
est utilisé, elle peut exploser.
●N'exposez pas les piles à une pression extrêmement basse due à la haute alti-
tude ou à des températures extrême-
ment élevées.
●Ne brûlez pas, ne cassez pas et ne
découpez pas une pile.
■Précautions relatives à la pile au lithium
AT T E N T I O N
IL Y A UN RISQUE D'EXPLOSION SI LA
PILE EST REMPLACÉE PAR UN TYPE DE PILE INCORRECT.
DÉBARRASSEZ-VOUS DES PILES USA-
GÉES CONFORMÉMENT AUX INS- TRUCTIONS
NOTE
■Lors du remplacement de la batterie
Utilisez un tournevis à lame plate de la taille appropriée. L'application d'une force
excessive peut déformer ou endommager
le cache.
■Pour retrouver un fonctionnement
normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:

511
7
7-3. Entretien à faire soi-même
Entretien et soin

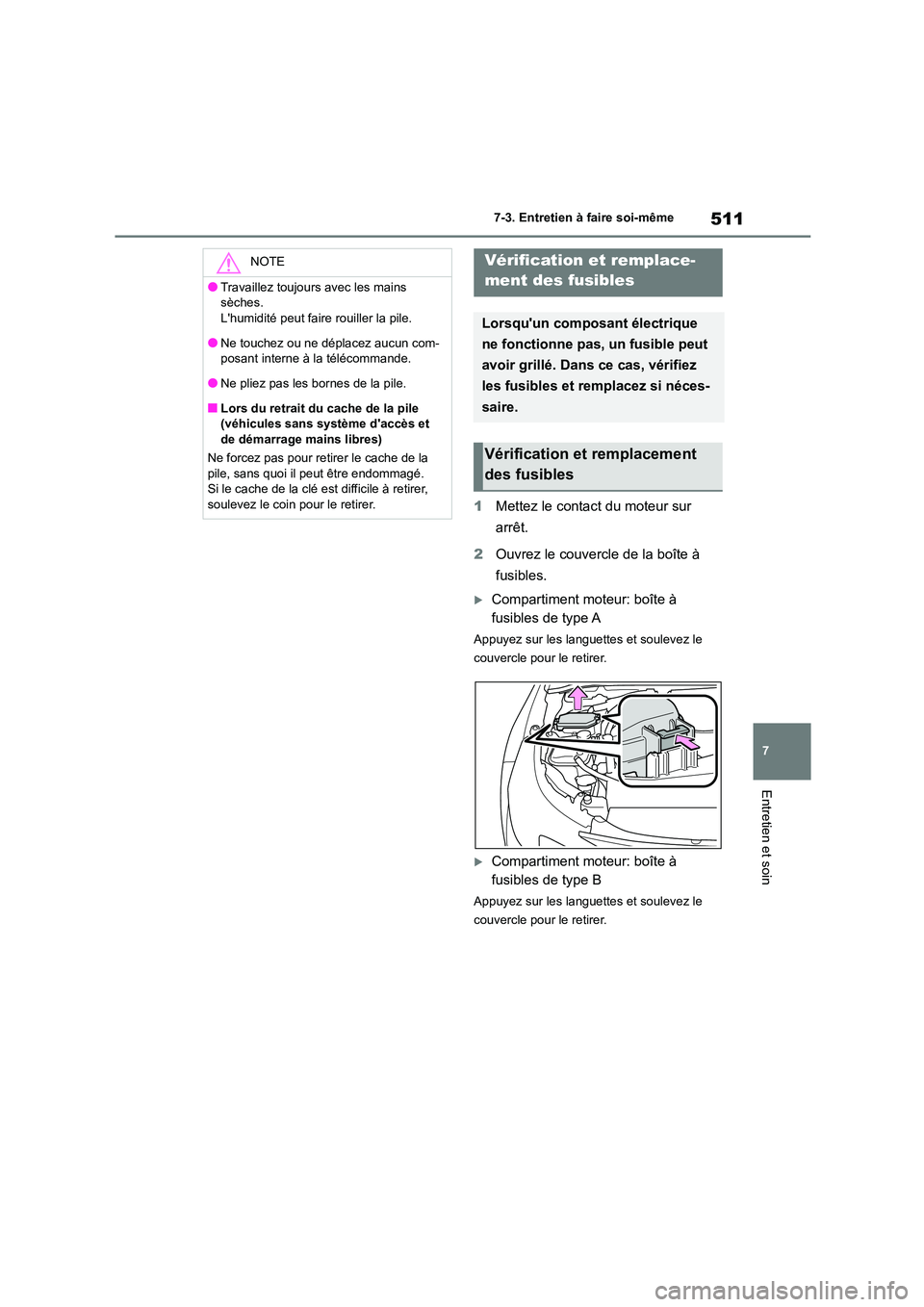

1 Mettez le contact du moteur sur
arrêt.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur: boîte à
fusibles de type A
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
Compartiment moteur: boîte à
fusibles de type B
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
NOTE
●Travaillez toujours avec les mains
sèches.
L'humidité peut faire rouiller la pile.
●Ne touchez ou ne déplacez aucun com-
posant interne à la télécommande.
●Ne pliez pas les bornes de la pile.
■Lors du retrait du cache de la pile
(véhicules sans système d'accès et
de démarrage mains libres)
Ne forcez pas pour retirer le cache de la pile, sans quoi il peut être endommagé.
Si le cache de la clé est difficile à retirer,
soulevez le coin pour le retirer.
Vérification et remplace-
ment des fusibles
Lorsqu'un composant électrique
ne fonctionne pas, un fusible peut
avoir grillé. Dans ce cas, vérifiez
les fusibles et remplacez si néces-
saire.
Vérification et remplacement
des fusibles

5127-3. Entretien à faire soi-même

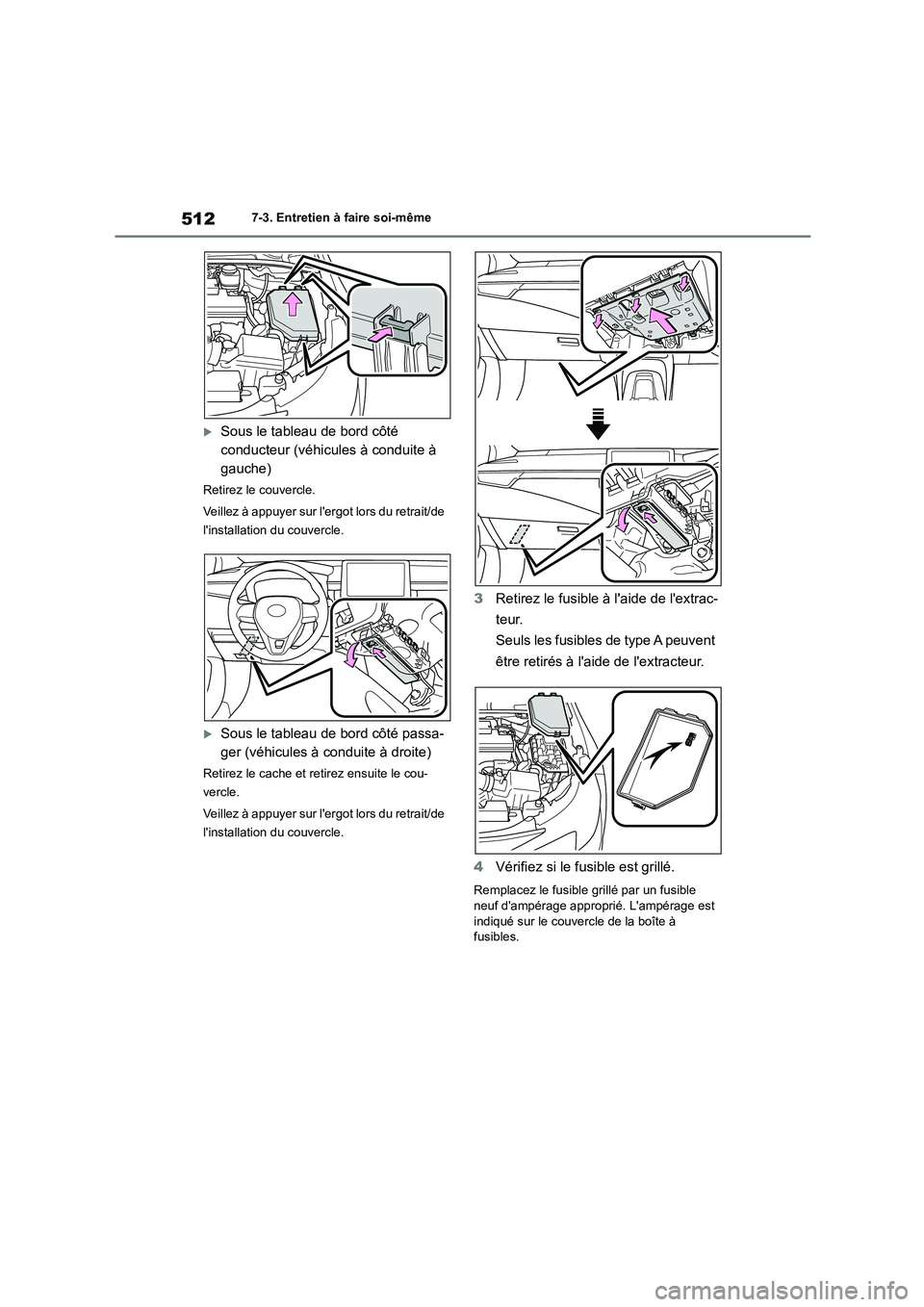

Sous le tableau de bord côté
conducteur (véhicules à conduite à
gauche)
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du retrait/de
l'installation du couvercle.
Sous le tableau de bord côté passa-
ger (véhicules à conduite à droite)
Retirez le cache et retirez ensuite le cou-
vercle.
Veillez à appuyer sur l'ergot lors du retrait/de
l'installation du couvercle.
3 Retirez le fusible à l'aide de l'extrac-
teur.
Seuls les fusibles de type A peuvent
être retirés à l'aide de l'extracteur.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible
neuf d'ampérage approprié. L'ampérage est
indiqué sur le couvercle de la boîte à fusibles.

513
7
7-3. Entretien à faire soi-même
Entretien et soin

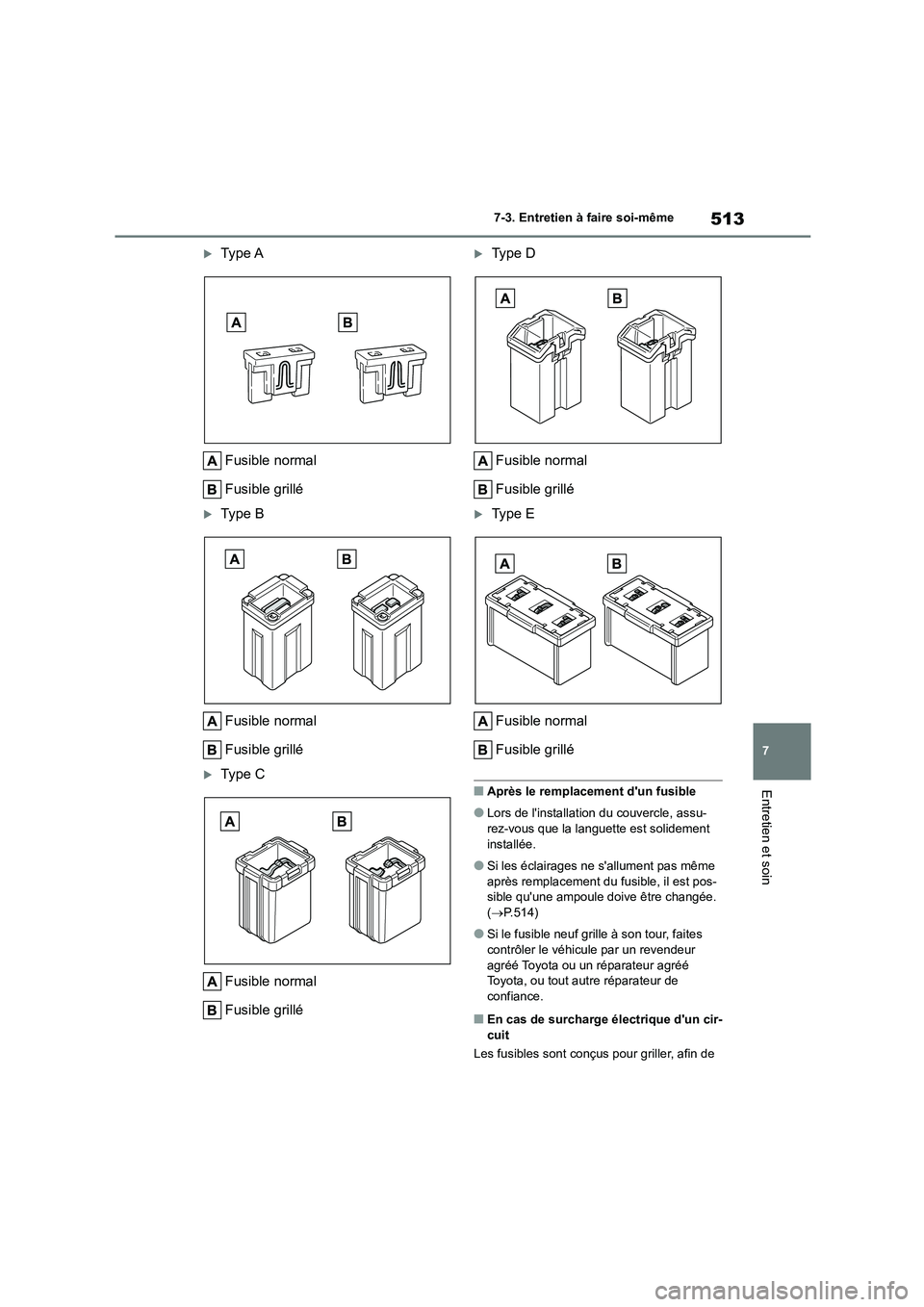

Type A
Fusible normal
Fusible grillé
Type B
Fusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé
Ty p e D
Fusible normal
Fusible grillé
Ty p e E
Fusible normal
Fusible grillé
■Après le remplacement d'un fusible
●Lors de l'installation du couvercle, assu- rez-vous que la languette est solidement
installée.
●Si les éclairages ne s' allument pas même
après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. ( P.514)
●Si le fusible neuf grille à son tour, faites contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.
■En cas de surcharge électrique d'un cir-
cuit
Les fusibles sont conçus pour griller, afin de

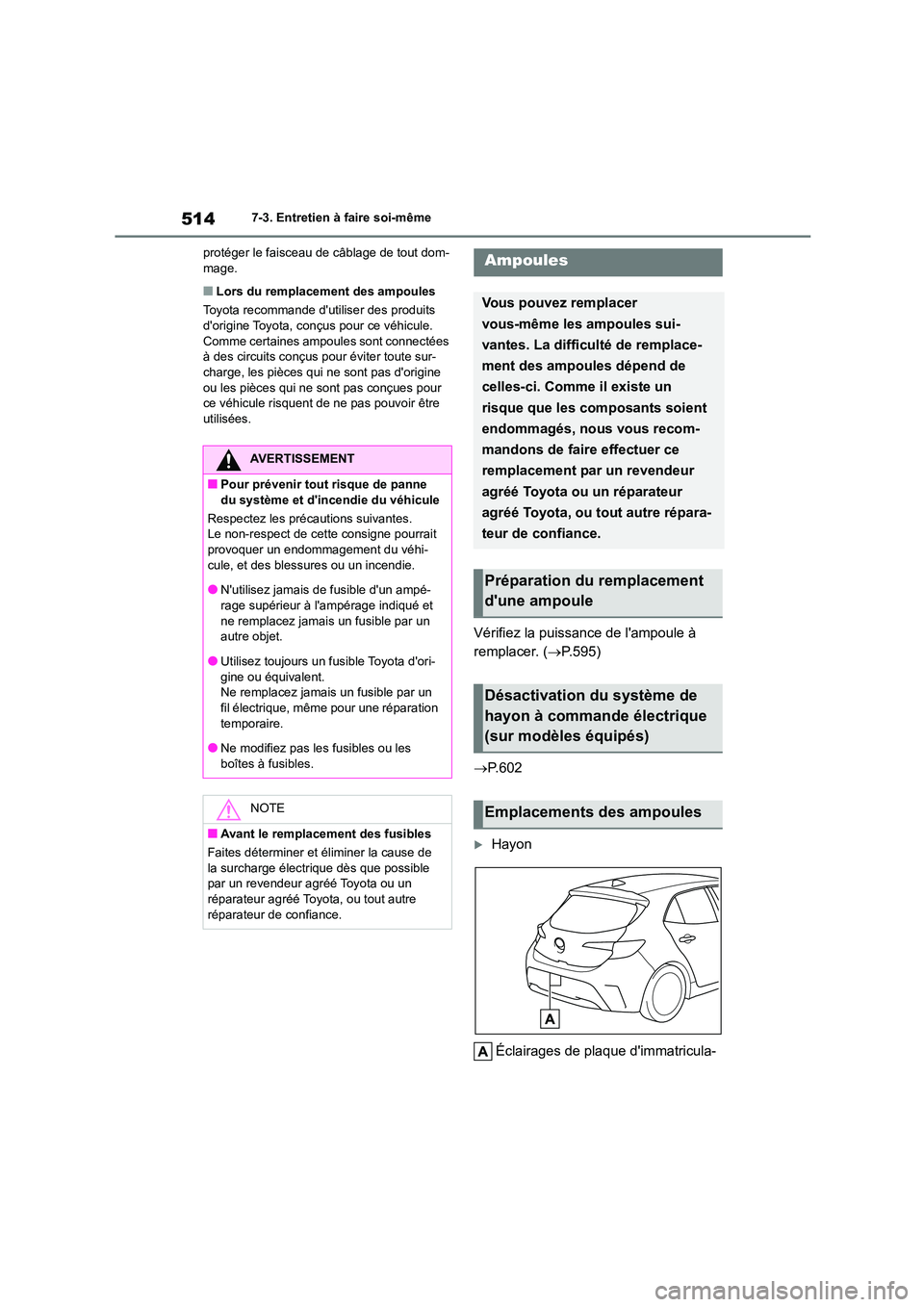

5147-3. Entretien à faire soi-même
protéger le faisceau de câblage de tout dom- mage.
■Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits
d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoul es sont connectées à des circuits conçus pour éviter toute sur-
charge, les pièces qui ne sont pas d'origine
ou les pièces qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être
utilisées.
Vérifiez la puissance de l'ampoule à
remplacer. ( P.595)
 P. 6 0 2
Hayon
Éclairages de plaque d'immatricula-
AVERTISSEMENT
■Pour prévenir tout risque de panne
du système et d'incendie du véhicule
Respectez les précautions suivantes. Le non-respect de cette consigne pourrait
provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampé-
rage supérieur à l'ampérage indiqué et
ne remplacez jamais un fusible par un autre objet.
●Utilisez toujours un fusible Toyota d'ori-
gine ou équivalent. Ne remplacez jamais un fusible par un
fil électrique, même pour une réparation
temporaire.
●Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la cause de
la surcharge électrique dès que possible par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre
réparateur de confiance.
Ampoules
Vous pouvez remplacer
vous-même les ampoules sui-
vantes. La difficulté de remplace-
ment des ampoules dépend de
celles-ci. Comme il existe un
risque que les composants soient
endommagés, nous vous recom-
mandons de faire effectuer ce
remplacement par un revendeur
agréé Toyota ou un réparateur
agréé Toyota, ou tout autre répara-
teur de confiance.
Préparation du remplacement
d'une ampoule
Désactivation du système de
hayon à commande électrique
(sur modèles équipés)
Emplacements des ampoules

515
7
7-3. Entretien à faire soi-même
Entretien et soin
tion
Break
Éclairages de plaque d'immatricula-
tion
■Ampoules devant être remplacées
par un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou
tout autre réparateur de confiance
 Phares
 Feux de position avant
 Éclairages de jour
 Clignotants
 Feux antibrouillards avant (sur
modèles équipés)
 Feux arrière
 Feux de stop
 Feu de recul
 Feu antibrouillard arrière
 Troisième feu stop
■Ampoules à LED
Les éclairages autres que les éclairages de
plaque d'immatriculation sont constitués d'un certain nombre de LED. Si une LED vient à
griller, amenez votre véhicule chez un reven-
deur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance
pour faire remplacer l'ampoule.
■Accumulation de condensation à l'inté-
rieur de l'optique
Une accumulation temporaire de condensa- tion à l'intérieur de l'optique d'un phare
n'indique pas d'anomal ie. Contactez un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de
confiance pour plus d' informations concer- nant les situations suivantes:
●Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
●De l'eau s'est accumulée à l'intérieur du phare.
■Lors du remplacement des ampoules
 P. 5 1 4
■Éclairages de plaque d'immatricu-
lation
Hayon
1 Retirez l'éclairage.
Insérez un tournevis plat ou un outil similaire
dans l'orifice à côté de l'éclairage et reti- rez-le comme indiqué sur l'illustration.
Pour éviter d'endommager le véhicule, enve-
loppez le tournevis plat de ruban adhésif.
Remplacement des ampoules

5167-3. Entretien à faire soi-même

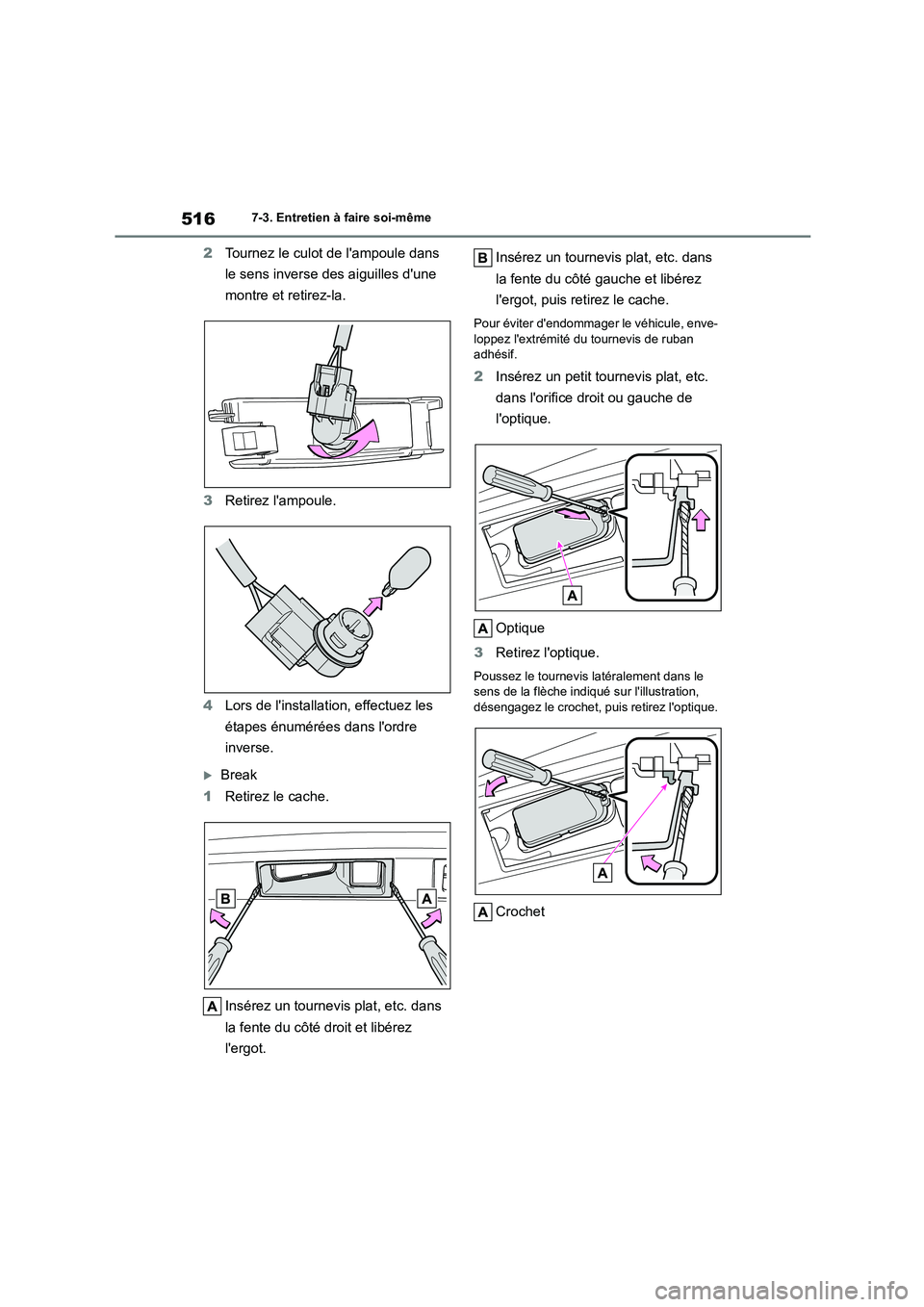

2Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre et retirez-la.
3 Retirez l'ampoule.
4 Lors de l'installation, effectuez les
étapes énumérées dans l'ordre
inverse.
Break
1 Retirez le cache.
Insérez un tournevis plat, etc. dans
la fente du côté droit et libérez
l'ergot.
Insérez un tournevis plat, etc. dans
la fente du côté gauche et libérez
l'ergot, puis retirez le cache.
Pour éviter d'endommager le véhicule, enve-
loppez l'extrémité du tournevis de ruban adhésif.
2 Insérez un petit tournevis plat, etc.
dans l'orifice droit ou gauche de
l'optique.
Optique
3 Retirez l'optique.
Poussez le tournevis latéralement dans le
sens de la flèche indiqué sur l'illustration,
désengagez le crochet, puis retirez l'optique.
Crochet

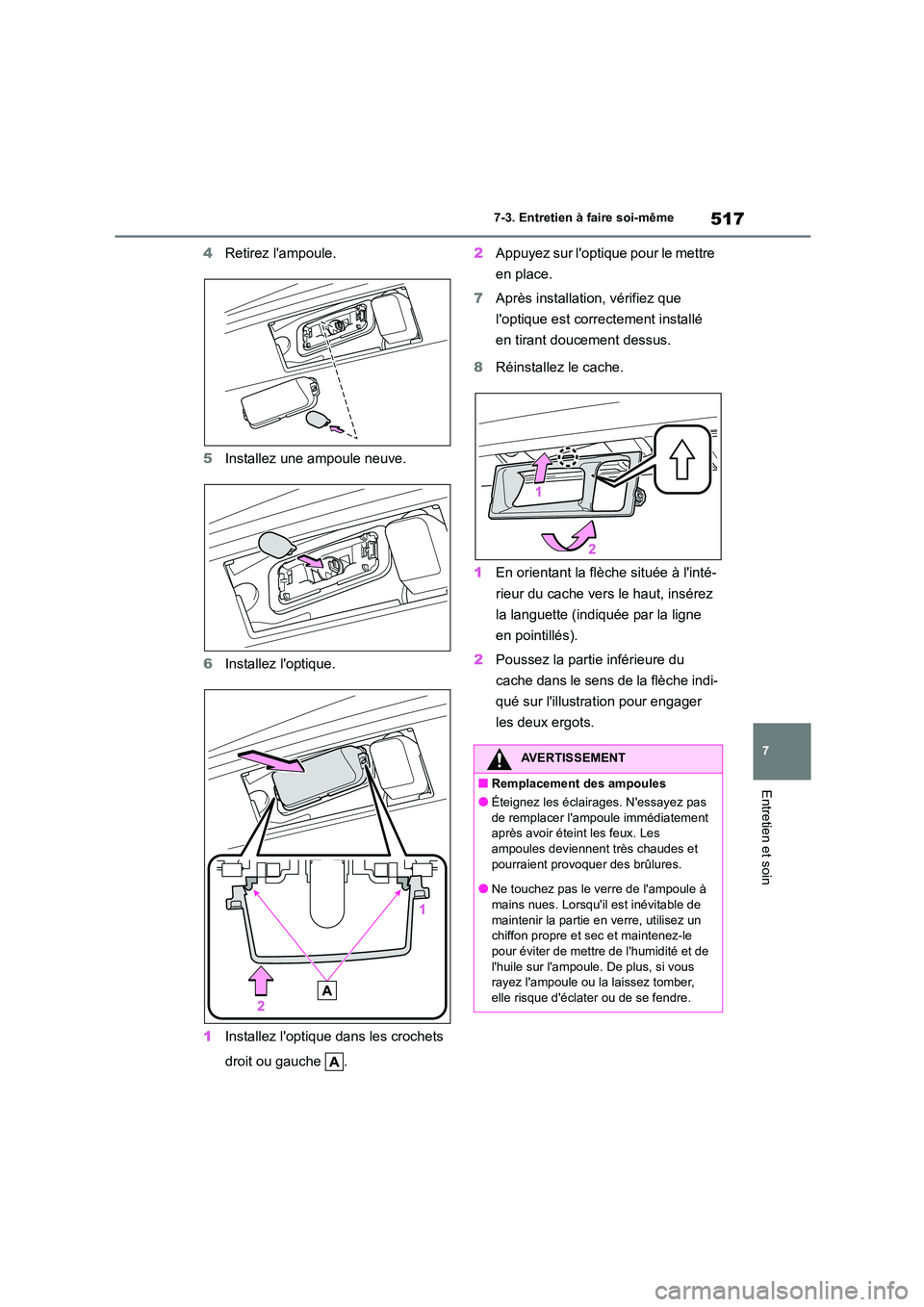

517
7
7-3. Entretien à faire soi-même
Entretien et soin
4 Retirez l'ampoule.
5 Installez une ampoule neuve.
6 Installez l'optique.
1 Installez l'optique dans les crochets
droit ou gauche .
2 Appuyez sur l'optique pour le mettre
en place.
7 Après installation, vérifiez que
l'optique est correctement installé
en tirant doucement dessus.
8 Réinstallez le cache.
1 En orientant la flèche située à l'inté-
rieur du cache vers le haut, insérez
la languette (indiquée par la ligne
en pointillés).
2 Poussez la partie inférieure du
cache dans le sens de la flèche indi-
qué sur l'illustration pour engager
les deux ergots.
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas
de remplacer l'ampoule immédiatement
après avoir éteint les feux. Les ampoules deviennent très chaudes et
pourraient provoquer des brûlures.
●Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable de
maintenir la partie en verre, utilisez un
chiffon propre et sec et maintenez-le pour éviter de mettre de l'humidité et de
l'huile sur l'ampoule. De plus, si vous
rayez l'ampoule ou la laissez tomber, elle risque d'éclater ou de se fendre.

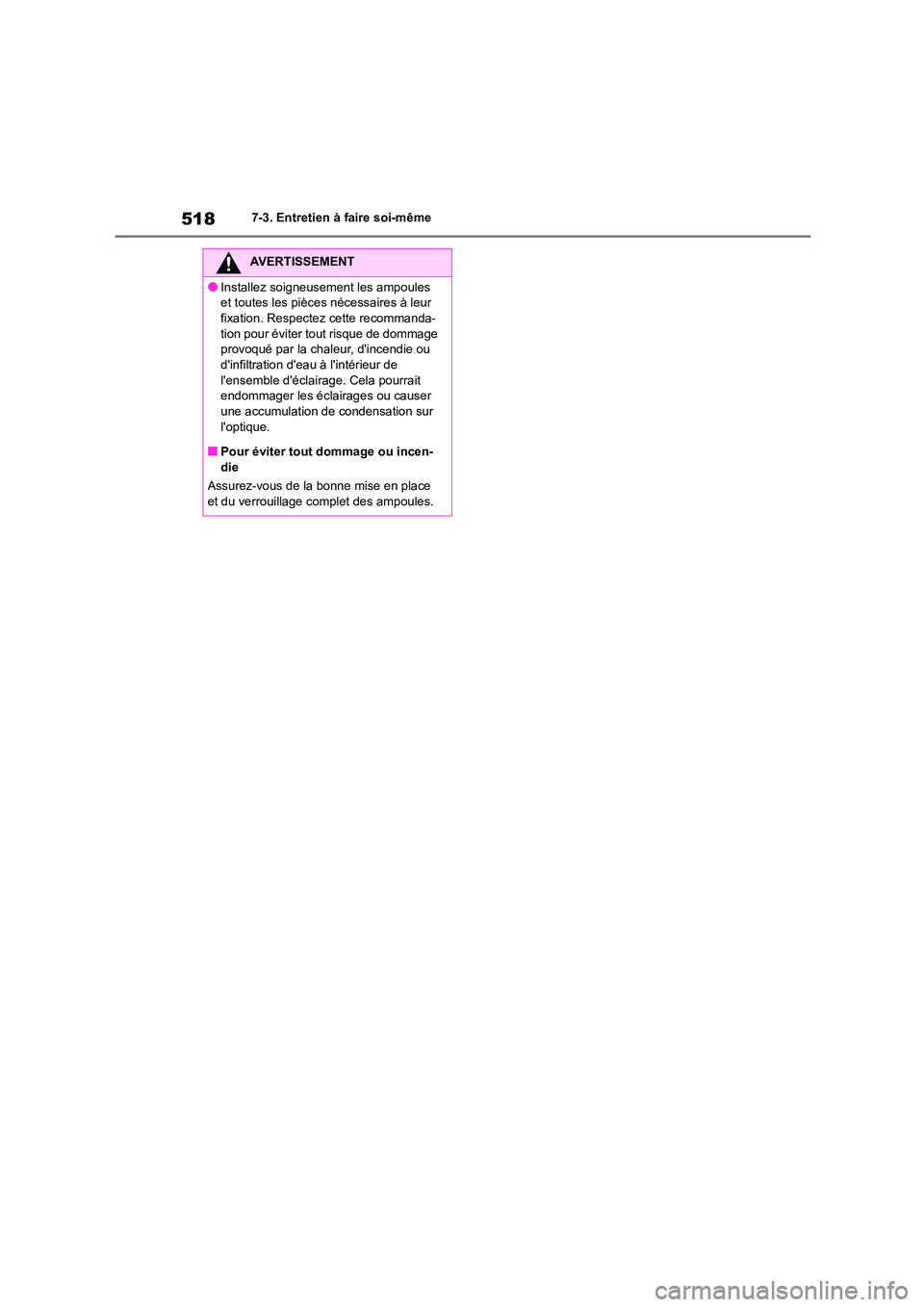

5187-3. Entretien à faire soi-même
AVERTISSEMENT
●Installez soigneusement les ampoules
et toutes les pièces nécessaires à leur
fixation. Respectez cette recommanda- tion pour éviter tout risque de dommage
provoqué par la chaleur, d'incendie ou
d'infiltration d'eau à l'intérieur de l'ensemble d'éclairage. Cela pourrait
endommager les éclairages ou causer
une accumulation de condensation sur l'optique.
■Pour éviter tout dommage ou incen-
die
Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
