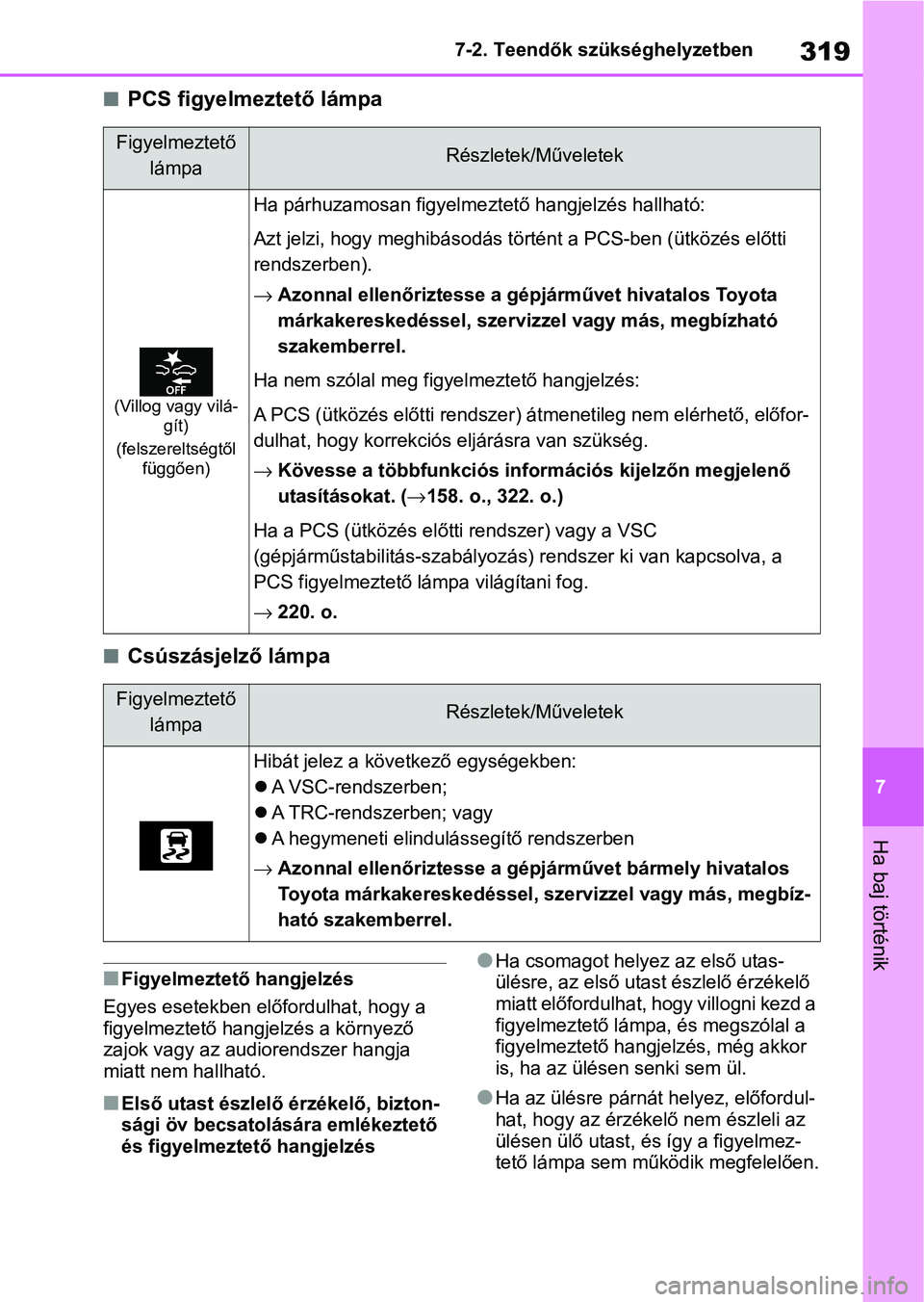

TOYOTA GR YARIS 2020 Kezelési útmutató (in Hungarian)

319
7
7-2. Teendők szükséghelyzetben
Ha baj történik
nPCS figyelmeztető lámpa
nCsúszásjelző lámpa
nFigyelmeztető hangjelzés
Egyes esetekben előfordulhat, hogy a
figyelmeztető hangjelzés a környező
zajok vagy az audiorendszer hangja
miatt nem hallható.
nElső utast észlelő érzékelő, bizton-
sági öv becsatolására emlékeztető
és figyelmeztető hangjelzés
lHa csomagot helyez az első utas-
ülésre, az első utast észlelő érzékelő
miatt előfordulhat, hogy villogni kezd a
figyelmeztető lámpa, és megszólal a
figyelmeztető hangjelzés, még akkor
is, ha az ülésen senki sem ül.
lHa az ülésre párnát helyez, előfordul-
hat, hogy az érzékelő nem észleli az
ülésen ülő utast, és így a figyelmez-
tető lámpa sem működik megfelelően.
Figyelmeztető lámpaRészletek/Műveletek
(Villog vagy vilá- gít)
(felszereltségtől függően)
Ha párhuzamosan figyelme ztető hangjelzés hallható:
Azt jelzi, hogy meghibásodás történt a PCS-ben (ütközés előtti
rendszerben).
 Azonnal ellenőriztesse a gépjárművet hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megbízható
szakemberrel.
Ha nem szólal meg figyelmeztető hangjelzés:
A PCS (ütközés előtti rendszer) átmenetileg nem elérhető, előfo r-
dulhat, hogy korrekciós eljárásra van szükség.
 Kövesse a többfunkciós információs kijelzőn megjelenő
utasításokat. ( 158. o., 322. o.)
Ha a PCS (ütközés előtti rendszer) vagy a VSC
(gépjárműstabilitás-szabályozás) rendszer ki van kapcsolva, a
PCS figyelmeztető lámpa világítani fog.
 220. o.
Figyelmeztető
lámpaRészletek/Műveletek
Hibát jelez a következő egységekben:
A VSC-rendszerben;
 A TRC-rendszerben; vagy
 A hegymeneti elindulássegítő rendszerben
 Azonnal ellenőriztesse a gépjárművet bármely hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megbíz-
ható szakemberrel.

3207-2. Teendők szükséghelyzetben
nHa a hibajelző (MIL) lámpa menet
közben kigyullad
Egyes modellek esetében a hibajelző
(MIL) lámpa kigyullad, ha az üzem-
anyagtartály teljesen kiürül. Ha az
üzemanyagtartály üres, azonnal töltse
fel a gépjárművet üzemanyaggal. A
hibajelző (MIL) lámpa néhány út után
kialszik.
Ha a hibajelző lámpa nem alszik ki, mie-
lőbb vegye fel a kapcsolatot hivatalos
Toyota márkakereskedéssel, szervizzel
vagy más, megbízható szakemberrel.
nElektromos szervokormányrend-
szer figyelmeztető lámpa (figyel-
meztető hangjelzés)
Ha az akkumulátor töltése nem ele-
gendő, vagy a feszü ltség átmenetileg
csökken, az elektromos szervokormány-
rendszer figyelmeztető lámpa kigyullad-
hat, és figyelmeztet ő hangjelzés szó-
lalhat meg.
nHa világítani kezd a gumiabroncs-
nyomásra figyelmeztető lámpa
Vizsgálja át a gumi abroncsokat, hogy
nem defektes-e valamelyik.
Ha egy gumiabroncs defektes: 324. o.
Ha egy gumiabroncs sem defektes:
Kapcsolja ki a motorindító gombot, majd
kapcsolja ON üzemmódba. Ellenőrizze,
hogy világít vagy villog-e a gumiab-
roncsnyomásra figyelmeztető lámpa.
Ha a gumiabroncsnyomásra figyel-
meztető lámpa kb. 1 percen keresztül
villog, majd folyamatosan világít
Előfordulhat, hogy meghibásodott a
gumiabroncsnyomásra figyelmeztető
rendszer. Azonnal ellenőriztesse a gép-
járművet hivatalos Toyota márkakeres-
kedéssel, szervizze l vagy más, meg-
bízható szakemberrel.
Ha világítani kezd a gumiabroncsnyo-
másra figyelmeztető lámpa
1 Ha a gumiabroncsok megfelelően
lehűltek, kerekenként ellenőrizze a
nyomást, és állíts a be azokat a meg-
felelő értékre.
2 Ha a figyelmeztető lámpa percek
múltán sem alszik ki, ellenőrizze, hogy a gumiabroncsnyomás az előírt
értéknek megfelelő
-e, és hajtson
végre inicializálást. ( 283. o.)
nA gumiabroncsnyomásra figyel-
meztető lámpa természetes okok
miatt is elkezdhet világítani
A gumiabroncsnyomá sra figyelmeztető
lámpa természetes okok, mint például
természetes levegő szivárgásból és
hőmérséklet hatására történő gumiab-
roncsnyomás-változás miatt is elkezd-
het világítani. Ebben az esetben a fi-
gyelmeztető lámpa a gumiabroncsnyomás
beállítása után (néhány perc múlva) kial-
szik.
nKörülmények, melyek a gumiab-
roncsnyomásra figyelmeztető rend-
szer nem megfelelő működését
okozhatják
 281. o.
VIGYÁZAT!
nHa az ABS és a fékrendszer
figyelmeztető lámpái is bekap-
csolva maradnak
Azonnal álljon meg a gépjárművel
biztonságos helyen, és lépjen kap-
csolatba bármely hivatalos Toyota
márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.
A gépjármű rendkívül instabillá válik
fékezésnél, és az ABS-rendszer
meghibásodhat, ami halálos vagy
súlyos sérüléssel járó balesethez
vezethet.

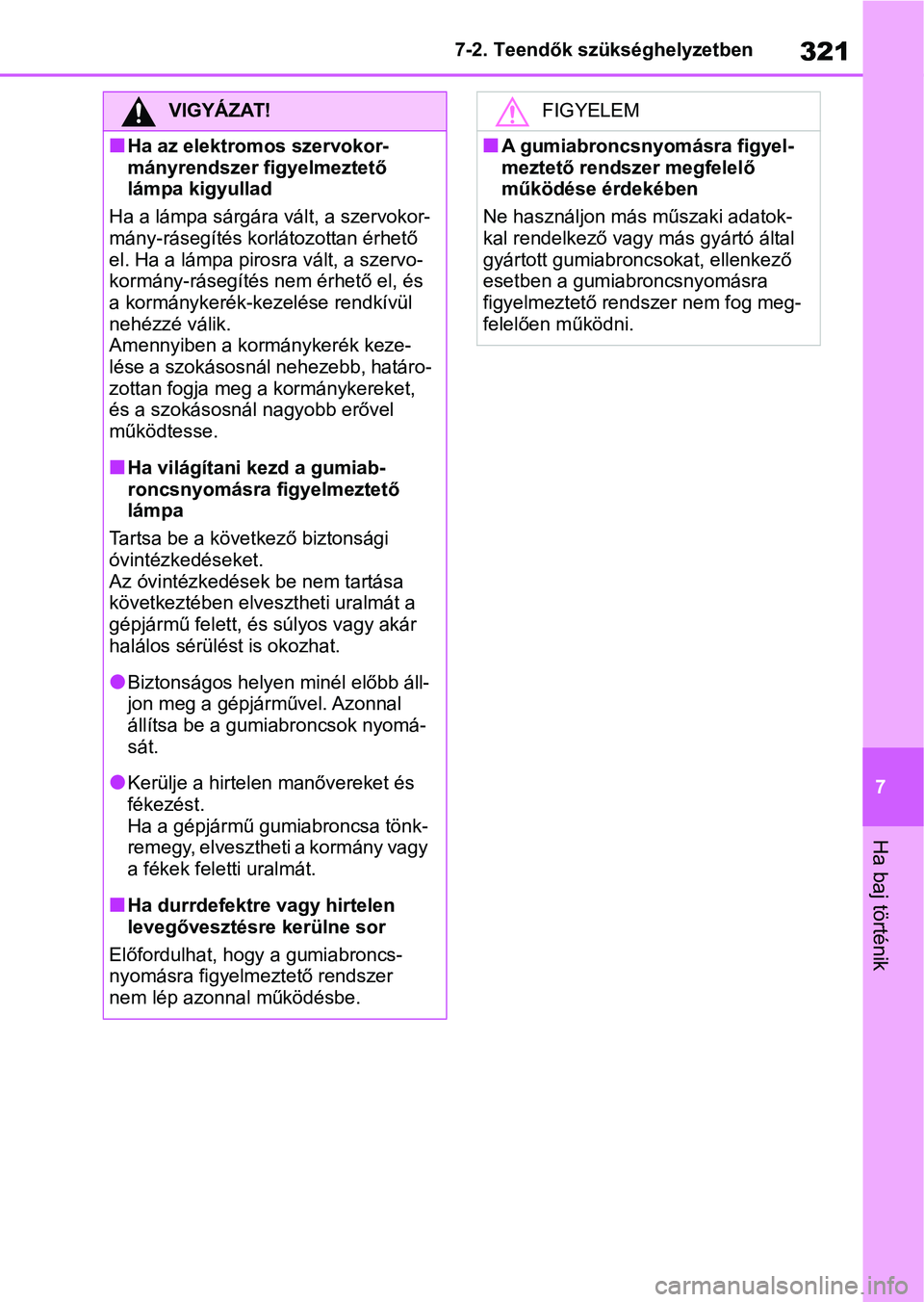

321
7
7-2. Teendők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
nHa az elektromos szervokor-
mányrendszer figyelmeztető
lámpa kigyullad
Ha a lámpa sárgára vált, a szervokor-
mány-rásegítés korl átozottan érhető
el. Ha a lámpa piro sra vált, a szervo-
kormány-rásegítés nem érhető el, és
a kormánykerék-ke zelése rendkívül
nehézzé válik.
Amennyiben a kormánykerék keze-
lése a szokásosnál nehezebb, határo-
zottan fogja meg a kormánykereket,
és a szokásosnál nagyobb erővel
működtesse.
nHa világítani kezd a gumiab-
roncsnyomásra figyelmeztető
lámpa
Tartsa be a következő biztonsági
óvintézkedéseket.
Az óvintézkedések be nem tartása
következtében elve sztheti uralmát a
gépjármű felett, és súlyos vagy akár
halálos sérülést is okozhat.
lBiztonságos helyen minél előbb áll-
jon meg a gépjárművel. Azonnal
állítsa be a gumiabroncsok nyomá-
sát.
lKerülje a hirtelen manővereket és
fékezést.
Ha a gépjármű gumiabroncsa tönk-
remegy, elvesztheti a kormány vagy
a fékek feletti uralmát.
nHa durrdefektre vagy hirtelen
levegővesztésre kerülne sor
Előfordulhat, hogy a gumiabroncs-
nyomásra figyelmeztető rendszer
nem lép azonnal működésbe.
FIGYELEM
nA gumiabroncsnyomásra figyel-
meztető rendszer megfelelő
működése érdekében
Ne használjon más műszaki adatok-
kal rendelkező vagy más gyártó által
gyártott gumiabroncsokat, ellenkező
esetben a gumiabroncsnyomásra
figyelmeztető rendszer nem fog meg-
felelően működni.

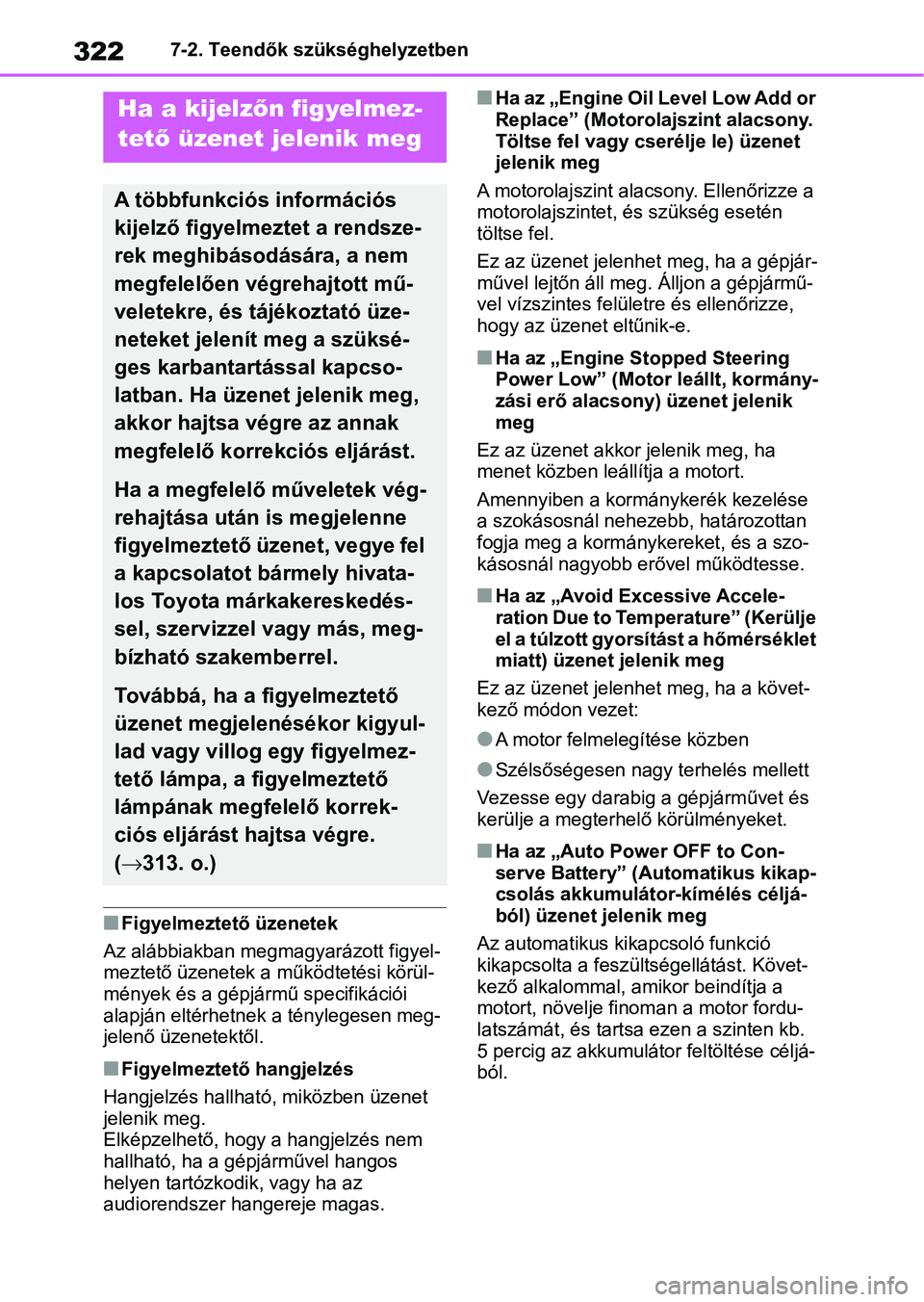

3227-2. Teendők szükséghelyzetben
nFigyelmeztető üzenetek
Az alábbiakban megmagyarázott figyel-
meztető üzenetek a m űködtetési körül-
mények és a gépjármű specifikációi
alapján eltérhetnek a ténylegesen meg-
jelenő üzenetektől.
nFigyelmeztető hangjelzés
Hangjelzés hallható, miközben üzenet
jelenik meg.
Elképzelhető, hogy a hangjelzés nem
hallható, ha a gépjárművel hangos
helyen tartózkodik, vagy ha az
audiorendszer hangereje magas.
nHa az „Engine Oil Level Low Add or
Replace” (Motorola jszint alacsony.
Töltse fel vagy cserélje le) üzenet
jelenik meg
A motorolajszi nt alacsony. Ellenőrizze a
motorolajszintet, és szükség esetén
töltse fel.
Ez az üzenet jelenhet meg, ha a gépjár-
művel lejtőn áll meg. Álljon a gépjármű-
vel vízszintes felül etre és ellenőrizze,
hogy az üzenet eltűnik-e.
nHa az „Engine Stopped Steering
Power Low” (Motor leállt, kormány-
zási erő alacsony) üzenet jelenik
meg
Ez az üzenet akkor jelenik meg, ha
menet közben leállítja a motort.
Amennyiben a kormány kerék kezelése
a szokásosnál nehezebb, határozottan
fogja meg a kormán ykereket, és a szo-
kásosnál nagyobb erővel működtesse.
nHa az „Avoid Excessive Accele-
ration Due to Temperature” (Kerülje
el a túlzott gyorsítást a hőmérséklet
miatt) üzenet jelenik meg
Ez az üzenet jelenhet meg, ha a követ-
kező módon vezet:
lA motor felmelegítése közben
lSzélsőségesen nagy terhelés mellett
Vezesse egy darabig a gépjárművet és
kerülje a megterhelő körülményeket.
nHa az „Auto Power OFF to Con-
serve Battery” (Automatikus kikap-
csolás akkumulátor-kímélés céljá-
ból) üzenet jelenik meg
Az automatikus kikapcsoló funkció
kikapcsolta a feszült ségellátást. Követ-
kező alkalommal, amikor beindítja a
motort, növelje finoman a motor fordu-
latszámát, és tartsa ezen a szinten kb.
5 percig az akkumuláto r feltöltése céljá-
ból.
Ha a kijelz őn figyelmez-
tet ő üzenet jelenik meg
A többfunkciós információs
kijelző figyelmeztet a rendsze-
rek meghibásodására, a nem
megfelelően végrehajtott mű-
veletekre, és tájékoztató üze-
neteket jelenít meg a szüksé-
ges karbantartással kapcso-
latban. Ha üzenet jelenik meg,
akkor hajtsa végre az annak
megfelelő korrekciós eljárást.
Ha a megfelelő m űveletek vég-
rehajtása után is megjelenne
figyelmeztető üzenet, vegye fel
a kapcsolatot bármely hivata-
los Toyota márkakereskedés-
sel, szervizzel v agy más, meg-
bízható szakemberrel.
Továbbá, ha a figyelmeztető
üzenet megjelenésékor kigyul-
lad vagy villog egy figyelmez-
tető lámpa, a figyelmeztető
lámpának megfelelő korrek-
ciós eljárást hajtsa végre.
(  313. o.)

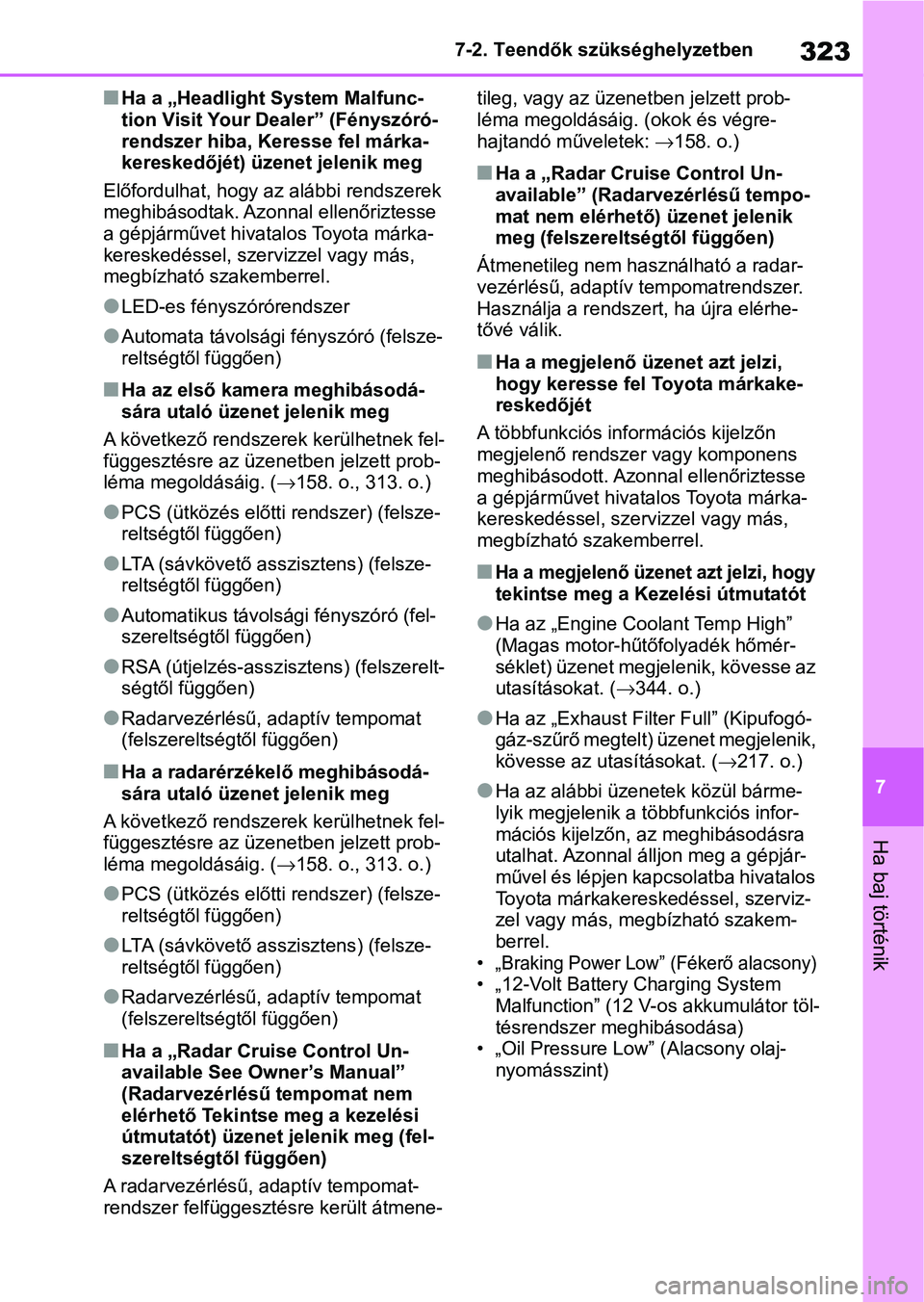

323
7
7-2. Teendők szükséghelyzetben
Ha baj történik
nHa a „Headlight System Malfunc-
tion Visit Your Dealer” (Fényszóró-
rendszer hiba, Keresse fel márka-
kereskedőjét) üzenet jelenik meg
Előfordulhat, hogy az alábbi rendszerek
meghibásodtak. Azonnal ellenőriztesse
a gépjárművet hivata los Toyota márka-
kereskedéssel, szerv izzel vagy más,
megbízható szakemberrel.
lLED-es fényszórórendszer
lAutomata távolsági fényszóró (felsze-
reltségtől függően)
nHa az első kamera meghibásodá-
sára utaló üzenet jelenik meg
A következő rendszerek kerülhetnek fel-
függesztésre az üzenetben jelzett prob-
léma megoldásáig. ( 158. o., 313. o.)
lPCS (ütközés előtti rendszer) (felsze-
reltségtől függően)
lLTA (sávkövető asszisztens) (felsze-
reltségtől függően)
lAutomatikus távols ági fényszóró (fel-
szereltségtől függően)
lRSA (útjelzés-asszisztens) (felszerelt-
ségtől függően)
lRadarvezérlésű, adaptív tempomat
(felszereltségtől függően)
nHa a radarérzékelő meghibásodá-
sára utaló üzenet jelenik meg
A következő rendszerek kerülhetnek fel-
függesztésre az üzenetben jelzett prob-
léma megoldásáig. ( 158. o., 313. o.)
lPCS (ütközés előtti rendszer) (felsze-
reltségtől függően)
lLTA (sávkövető asszisztens) (felsze-
reltségtől függően)
lRadarvezérlésű, adaptív tempomat
(felszereltségtől függően)
nHa a „Radar Crui se Control Un-
available See Ow ner’s Manual”
(Radarvezérlésű tempomat nem
elérhető Tekintse meg a kezelési
útmutatót) üzenet j elenik meg (fel-
szereltségtől függően)
A radarvezérlésű, adaptív tempomat-
rendszer felfüggesztés re került átmene-tileg, vagy az üzenetben jelzett prob-
léma megoldásáig. (okok és végre-
hajtandó műveletek:
158. o.)
nHa a „Radar Cruise Control Un-
available” (Radarvezérlésű tempo-
mat nem elérhető) üzenet jelenik
meg (felszerelt ségtől függően)
Átmenetileg nem használható a radar-
vezérlésű, adaptív tempomatrendszer.
Használja a rendszert, ha újra elérhe-
tővé válik.
nHa a megjelenő üzenet azt jelzi,
hogy keresse fel Toyota márkake-
reskedőjét
A többfunkciós információs kijelzőn
megjelenő rendszer vagy komponens
meghibásodott. Azonnal ellenőriztesse
a gépjárművet hivatalos Toyota márka-
kereskedéssel, szervizzel vagy más,
megbízható szakemberrel.
nHa a megjelenő üzenet azt jelzi, hogy
tekintse meg a Kezelési útmutatót
lHa az „Engine Coolant Temp High”
(Magas motor-hűtőfolyadék hőmér-
séklet) üzenet megjelenik, kövesse az
utasításokat. ( 344. o.)
lHa az „Exhaust Filter Full” (Kipufogó-
gáz-szűrő megtelt) üzenet megjelenik,
kövesse az utasításokat. ( 217. o.)
lHa az alábbi üzenetek közül bárme-
lyik megjelenik a többfunkciós infor-
mációs kijelzőn, az meghibásodásra
utalhat. Azonnal álljon meg a gépjár-
művel és lépjen kapcsolatba hivatalos
Toyota márkakereskedéssel, szerviz-
zel vagy más, megbízható szakem-
berrel.
•„
Braking Power Low” (Fékerő alacsony)
• „12-Volt Battery Charging System
Malfunction” (12 V- os akkumulátor töl-
tésrendszer meghibásodása)
• „Oil Pressure Low” (Alacsony olaj- nyomásszint)

3247-2. Teendők szükséghelyzetben
Álljon meg a gépjárművel bizton-
ságos helyen, szilá rd, sík felüle-
ten.
 Működtesse a rögzítőféket.
 Kapcsolja a sebességváltó kart
N helyzetbe.
 Állítsa le a motort.
 Kapcsolja be a vészvillogókat.
( 306. o.)
 Ellenőrizze a gumiabroncs-sérü-
lés mértékét.
A gumiabroncsból ne távolítsa el a
szeget vagy a csavart. Az áthatoló
tárgy eltávolítása kitágíthatja a nyí-
lást, és lehetetlenné teheti a szük-
séghelyzeti defektj avító készlettel
történő javítást.

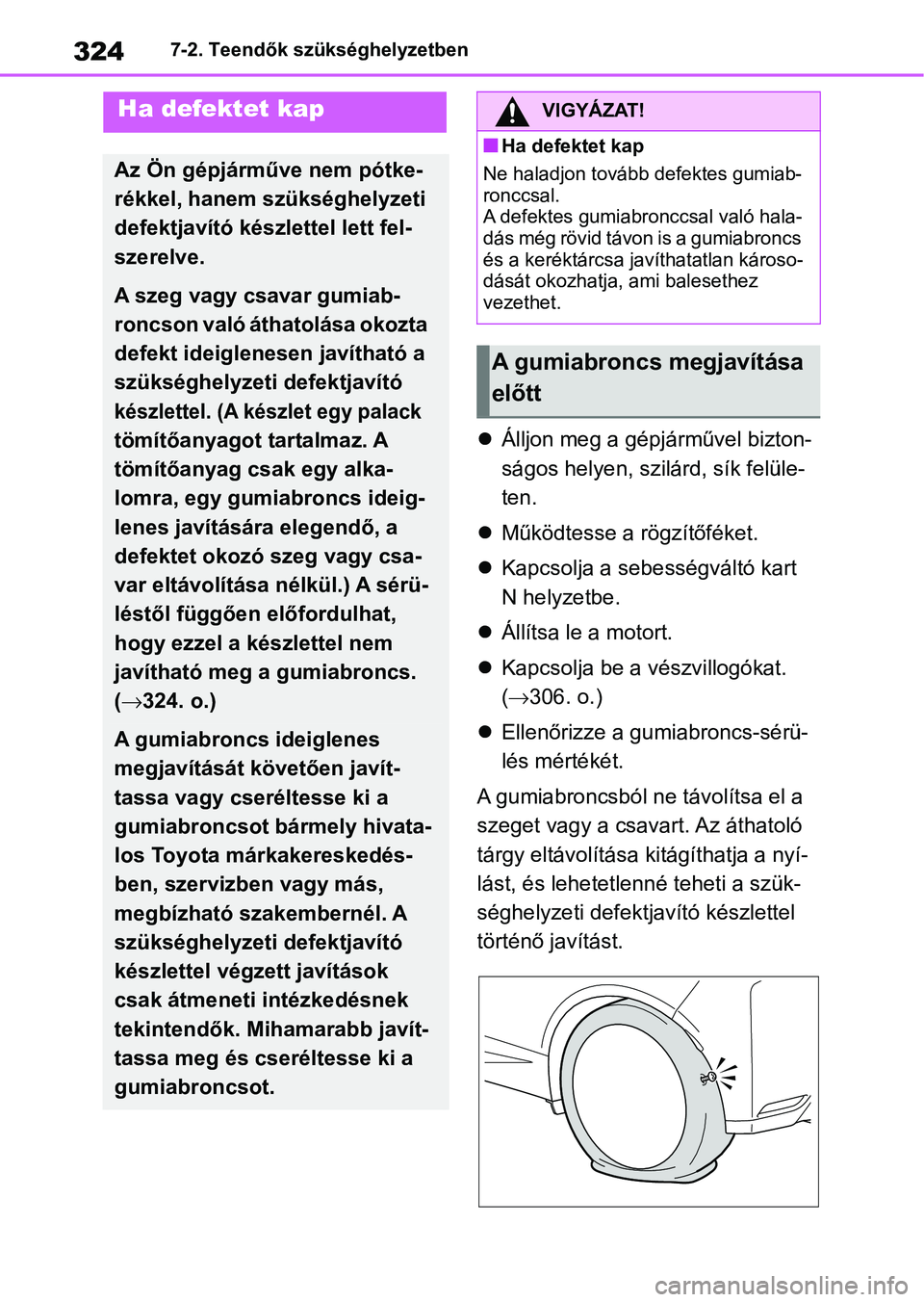

Ha defektet kap
Az Ön gépjárműve nem pótke-
rékkel, hanem szükséghelyzeti
defektjavító készlettel lett fel-
szerelve.
A szeg vagy csavar gumiab-
roncson való áthatolása okozta
defekt ideiglenesen javítható a
szükséghelyzeti defektjavító
készlettel. (A készlet egy palack
tömítőanyagot tartalmaz. A
tömítőanyag csak egy alka-
lomra, egy gumiabroncs ideig-
lenes javítására elegendő, a
defektet okozó szeg vagy csa-
var eltávolítása nélkül.) A sérü-
léstől függően előfordulhat,
hogy ezzel a készlettel nem
javítható meg a gumiabroncs.
(  324. o.)
A gumiabroncs ideiglenes
megjavítását követően javít-
tassa vagy cseréltesse ki a
gumiabroncsot bármely hivata-
los Toyota márkakereskedés-
ben, szervizben vagy más,
megbízható szakembernél. A
szükséghelyzeti defektjavító
készlettel végzett javítások
csak átmeneti intézkedésnek
tekintendők. Mihamarabb javít-
tassa meg és cseréltesse ki a
gumiabroncsot.
VIGYÁZAT!
nHa defektet kap
Ne haladjon tovább defektes gumiab-
ronccsal.
A defektes gumiabr onccsal való hala-
dás még rövid távon is a gumiabroncs
és a keréktárcsa javíthatatlan károso-
dását okozhatja, ami balesethez
vezethet.
A gumiabroncs megjavítása
előtt

325
7
7-2. Teendők szükséghelyzetben
Ha baj történik

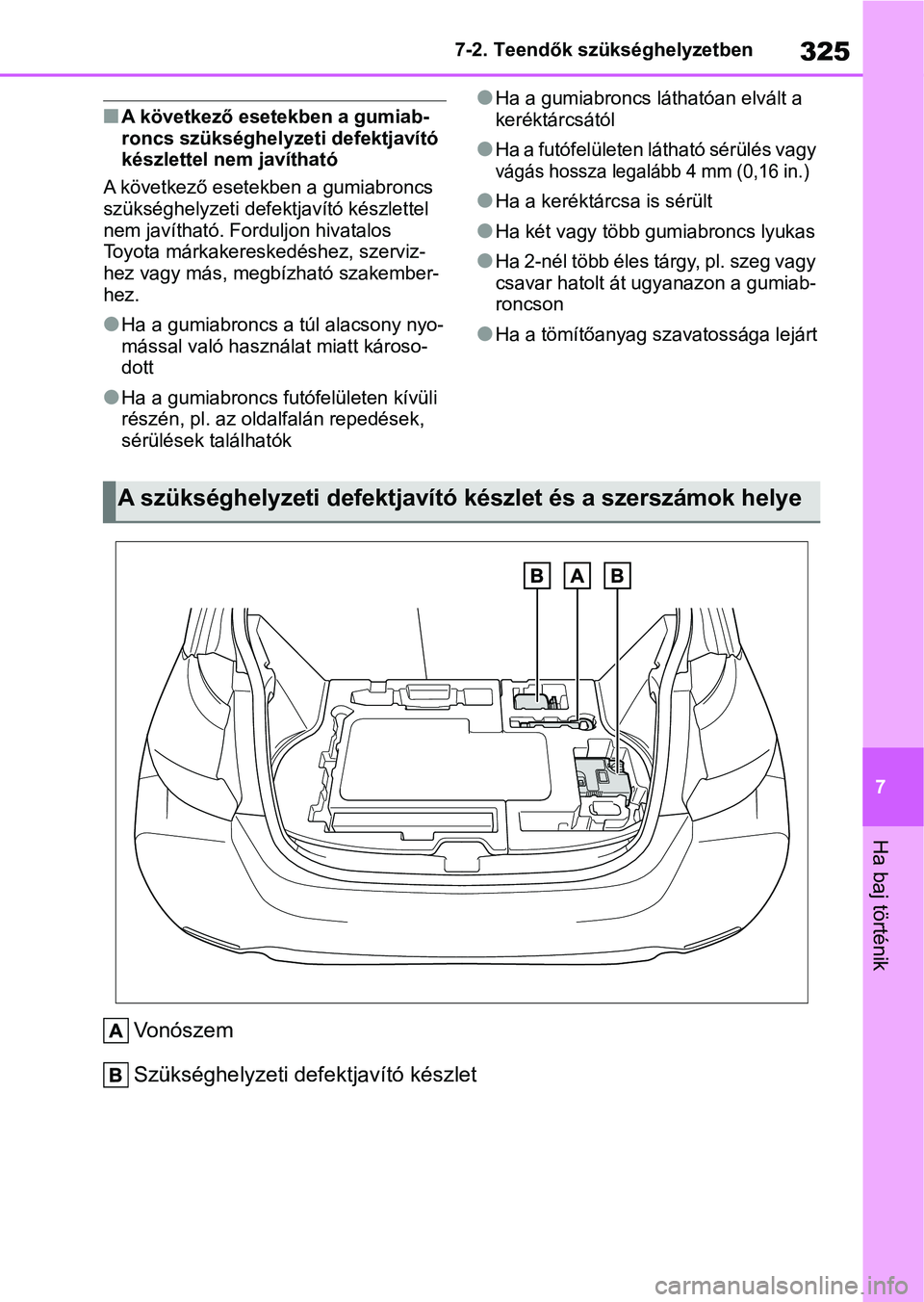

nA következő esetekben a gumiab-
roncs szükséghelyzeti defektjavító
készlettel nem javítható
A következő esetekben a gumiabroncs
szükséghelyzeti defektjavító készlettel
nem javítható. Forduljon hivatalos
Toyota márkakereskedéshez, szerviz-
hez vagy más, megbízható szakember-
hez.
lHa a gumiabroncs a túl alacsony nyo-
mással való használat miatt károso-
dott
lHa a gumiabroncs futófelületen kívüli
részén, pl. az oldalfalán repedések,
sérülések találhatók
lHa a gumiabroncs láthatóan elvált a
keréktárcsától
lHa a futófelületen lá tható sérülés vagy
vágás hossza legalább 4 mm (0,16 in.)
lHa a keréktárcsa is sérült
lHa két vagy több gumiabroncs lyukas
lHa 2-nél több éles tárgy, pl. szeg vagy
csavar hatolt át ugyanazon a gumiab-
roncson
lHa a tömítőanyag szavatossága lejárt
Vonószem
Szükséghelyzeti defektjavító készlet
A szükséghelyzeti defektjavító készlet és a szerszámok helye

3267-2. Teendők szükséghelyzetben

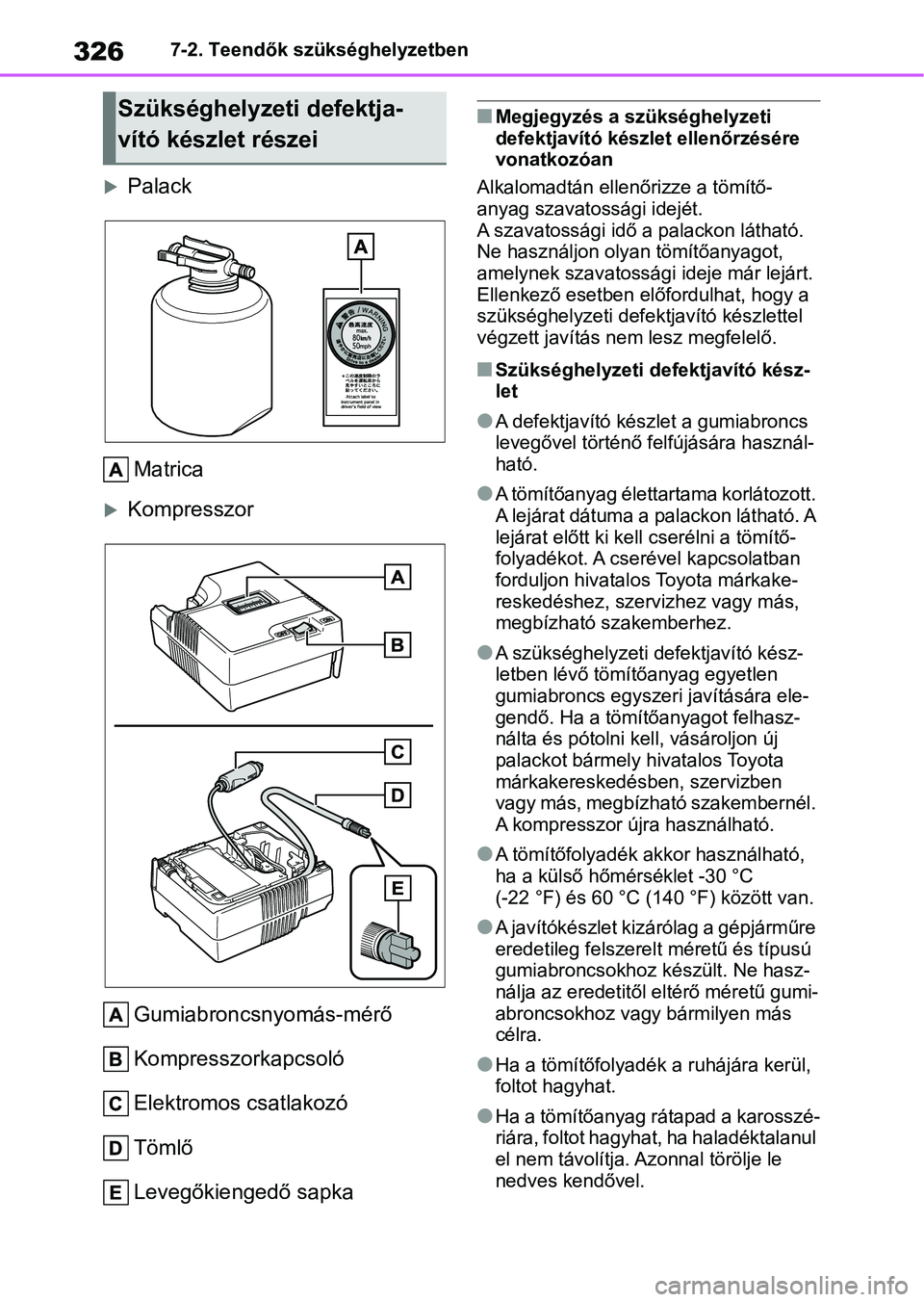

PalackMatrica
Kompresszor
Gumiabroncsnyomás-mérő
Kompresszorkapcsoló
Elektromos csatlakozó
Tömlő
Levegőkiengedő sapka
nMegjegyzés a szükséghelyzeti
defektjavító készlet ellenőrzésére
vonatkozóan
Alkalomadtán ellenőrizze a tömítő-
anyag szavatossági idejét.
A szavatossági idő a palackon látható.
Ne használjon olyan tömítőanyagot,
amelynek szavatossági ideje már lejárt.
Ellenkező esetben el őfordulhat, hogy a
szükséghelyzeti defek tjavító készlettel
végzett javítás nem lesz megfelelő.
nSzükséghelyzeti defektjavító kész-
let
lA defektjavító ké szlet a gumiabroncs
levegővel történő felfújására használ-
ható.
lA tömítőanyag életta rtama korlátozott.
A lejárat dátuma a palackon látható. A
lejárat előtt ki kel l cserélni a tömítő-
folyadékot. A cserével kapcsolatban
forduljon hivatalo s Toyota márkake-
reskedéshez, szervizhez vagy más,
megbízható szakemberhez.
lA szükséghelyzeti d efektjavító kész-
letben lévő tömítőanyag egyetlen
gumiabroncs egyszeri javítására ele-
gendő. Ha a tömít őanyagot felhasz-
nálta és pótolni kell, vásároljon új
palackot bármely hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakembernél.
A kompresszor újra használható.
lA tömítőfolyadék a kkor használható,
ha a külső hőmérséklet -30 °C
(-22 °F) és 60 °C ( 140 °F) között van.
lA javítókészlet kizárólag a gépjárműre
eredetileg felszerelt méretű és típusú
gumiabroncsokhoz készült. Ne hasz-
nálja az eredetitől eltérő méretű gumi-
abroncsokhoz vagy bármilyen más
célra.
lHa a tömítőfolyadék a ruhájára kerül,
foltot hagyhat.
lHa a tömítőanyag rátapad a karosszé-
riára, foltot hagyhat, ha haladéktalanul
el nem távolítja. A zonnal törölje le
nedves kendővel.
Szükséghelyzeti defektja-
vító készlet részei

327
7
7-2. Teendők szükséghelyzetben
Ha baj történik

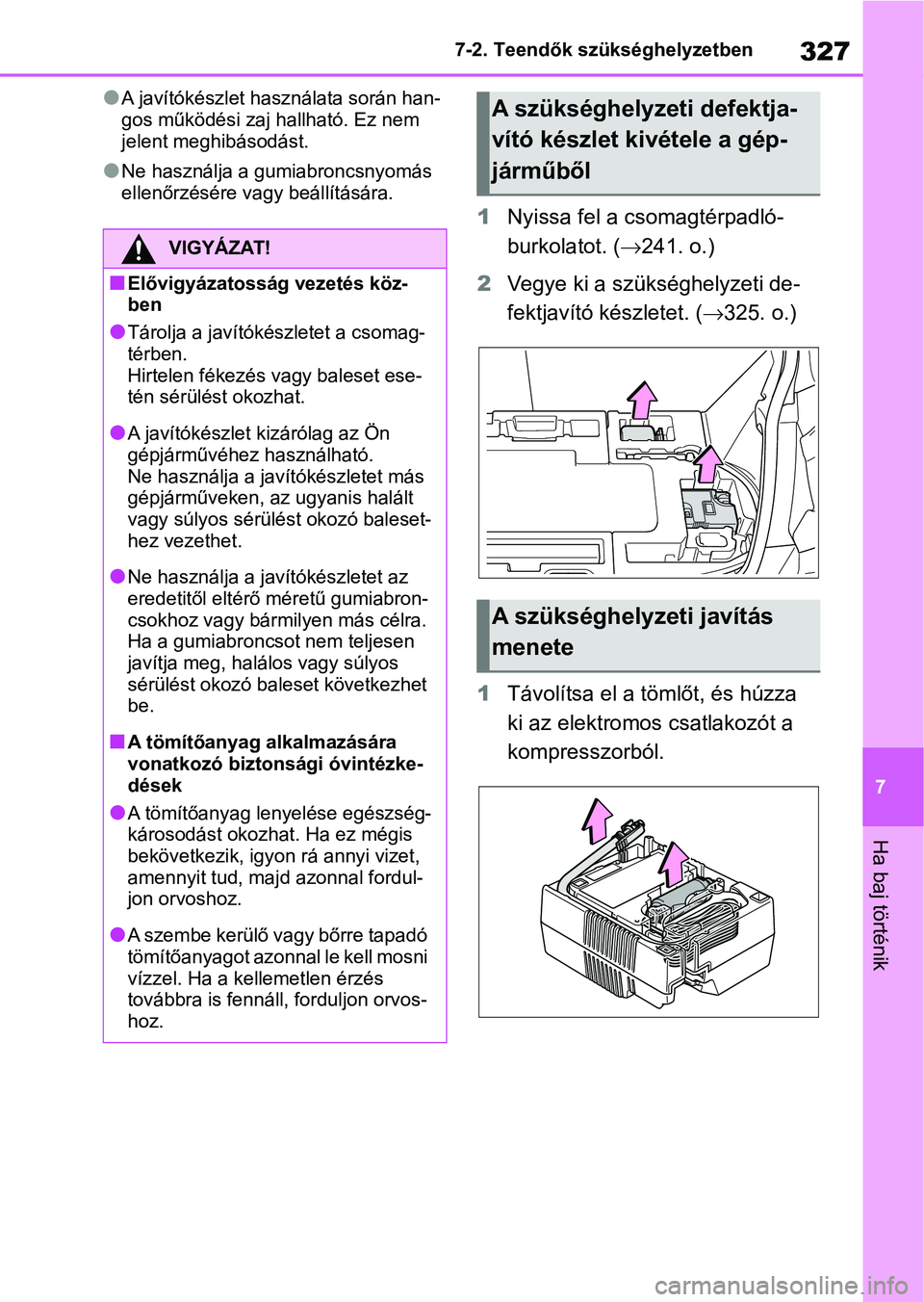

lA javítókészlet használata során han-
gos működési zaj
hallható. Ez nem
jelent meghibásodást.
lNe használja a gumiabroncsnyomás
ellenőrzésére vagy beállítására.
1 Nyissa fel a csomagtérpadló-
burkolatot. ( 241. o.)
2 Vegye ki a szükséghelyzeti de-
fektjavító készletet. ( 325. o.)
1 Távolítsa el a t ömlőt, és húzza
ki az elektromos csatlakozót a
kompresszorból.
VIGYÁZAT!
nElővigyázatosság vezetés köz-
ben
lTárolja a javítóké szletet a csomag-
térben.
Hirtelen fékezés vagy baleset ese-
tén sérülést okozhat.
lA javítókészlet k izárólag az Ön
gépjárművéhez használható.
Ne használja a jav ítókészletet más
gépjárműveken, az ugyanis halált
vagy súlyos sérülé st okozó baleset-
hez vezethet.
lNe használja a j avítókészletet az
eredetitől eltérő méretű gumiabron-
csokhoz vagy bármilyen más célra.
Ha a gumiabroncsot nem teljesen
javítja meg, halálos vagy súlyos
sérülést okozó baleset következhet
be.
nA tömítőanyag alkalmazására
vonatkozó biztonsági óvintézke-
dések
lA tömítőanyag lenyelése egészség-
károsodást okozhat. Ha ez mégis
bekövetkezik, igyon rá annyi vizet,
amennyit tud, majd azonnal fordul-
jon orvoshoz.
lA szembe kerülő vagy bőrre tapadó
tömítőanyagot azonnal le kell mosni
vízzel. Ha a ke llemetlen érzés
továbbra is fennáll, forduljon orvos-
hoz.
A szükséghelyzeti defektja-
vító készlet kivétele a gép-
járműből
A szükséghelyzeti javítás
menete

3287-2. Teendők szükséghelyzetben

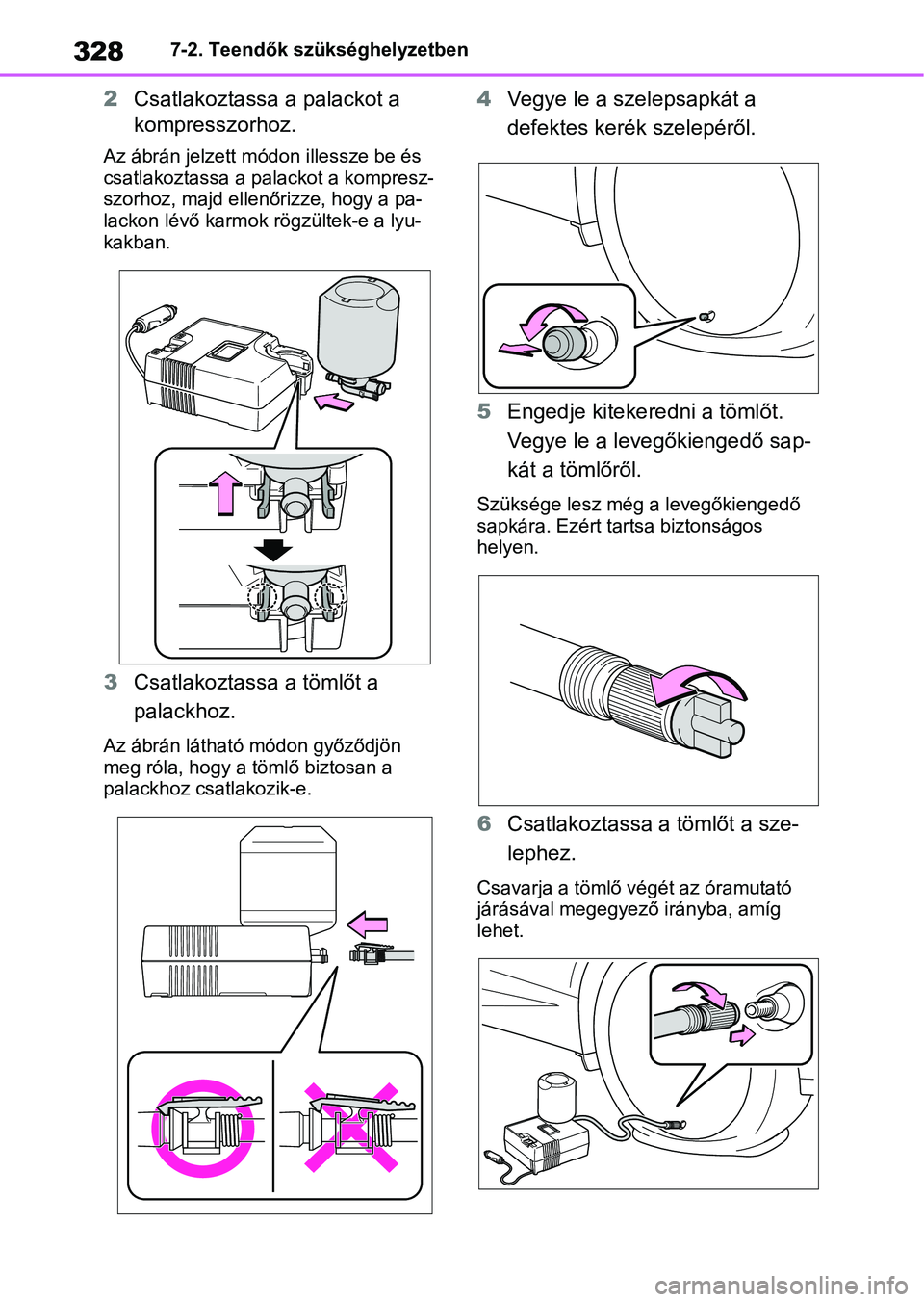

2Csatlakoztassa a palackot a
kompresszorhoz.
Az ábrán jelzett módon illessze be és
csatlakoztassa a pal ackot a kompresz-
szorhoz, majd ellenőrizze, hogy a pa-
lackon lévő karmok rögzültek-e a lyu-
kakban.
3 Csatlakoztassa a tömlőt a
palackhoz.
Az ábrán látható módon győződjön
meg róla, hogy a tömlő biztosan a
palackhoz csatlakozik-e.
4 Vegye le a szelepsapkát a
defektes kerék szelepéről.
5 Engedje kitekeredni a tömlőt.
Vegye le a levegőkiengedő sap-
kát a tömlőről.
Szüksége lesz még a levegőkiengedő
sapkára. Ezért tartsa biztonságos
helyen.
6Csatlakoztassa a tömlőt a sze-
lephez.
Csavarja a tömlő végét az óramutató
járásával megegyez ő irányba, amíg
lehet.
