261
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)

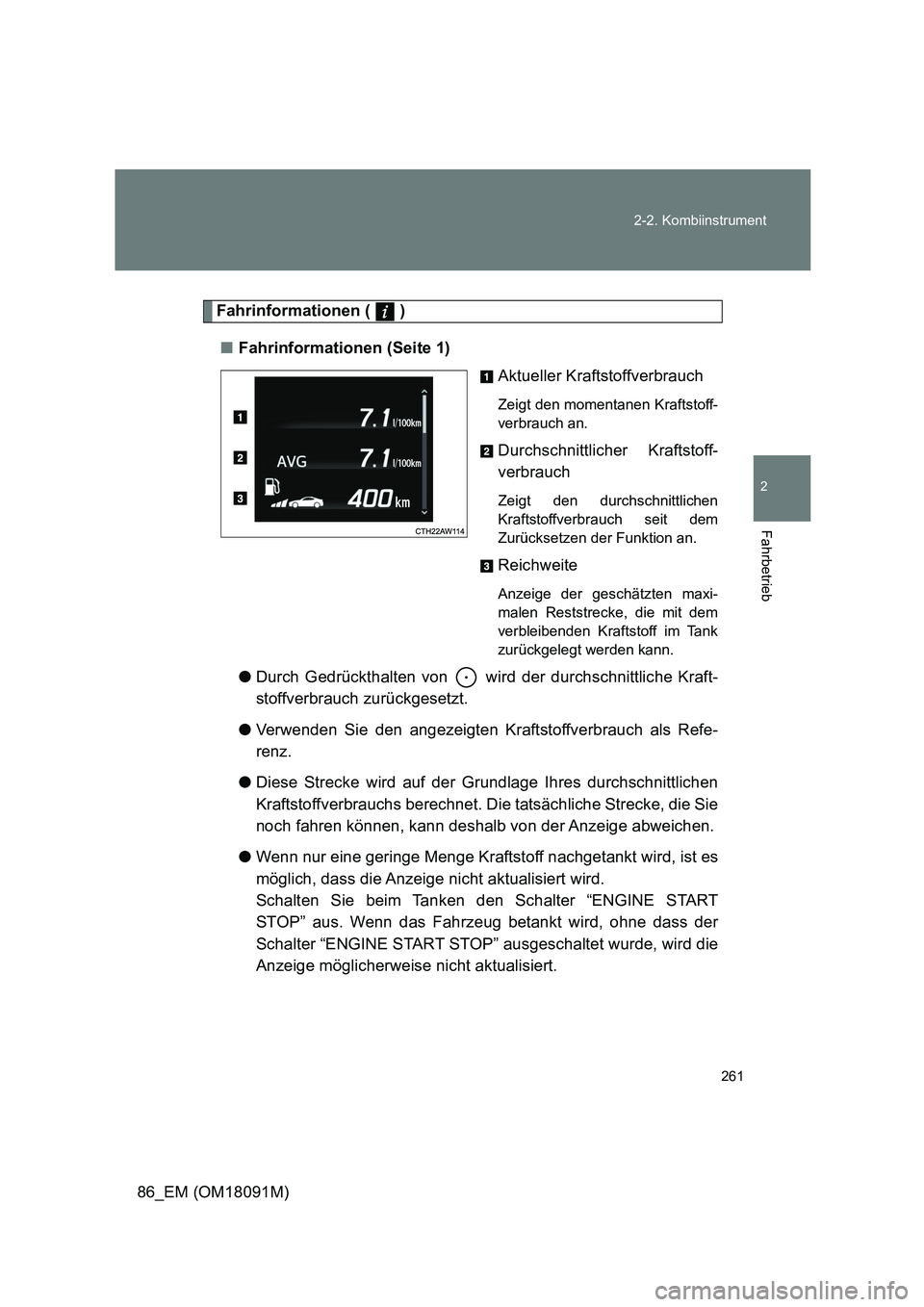

Fahrinformationen ( )
■ Fahrinformationen (Seite 1)
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoff-
verbrauch an.
Durchschnittlicher Kraftstoff-
verbrauch
Zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem
Zurücksetzen der Funktion an.
Reichweite
Anzeige der geschätzten maxi-
malen Reststrecke, die mit dem
verbleibenden Kraftstoff im Tank
zurückgelegt werden kann.
● Durch Gedrückthalten von wird der durchschnittliche Kraft-
stoffverbrauch zurückgesetzt.
● Verwenden Sie den angezeigten Kraftstoffverbrauch als Refe-
renz.
● Diese Strecke wird auf der Grundlage Ihres durchschnittlichen
Kraftstoffverbrauchs berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der Anzeige abweichen.
● Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es
möglich, dass die Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken den Schalter “ENGINE START
STOP” aus. Wenn das Fahrzeug betankt wird, ohne dass der
Schalter “ENGINE START STOP” ausgeschaltet wurde, wird die
Anzeige möglicherweise nicht aktualisiert.

262
2-2. Kombiinstrument
86_EM (OM18091M)
■ Fahrinformationen (Seite 2)
Durchschnittsgeschwindigkeit
Zeigt die Durchschnittsgeschwin-
digkeit seit dem Zurücksetzen der
Anzeige an.
Fahrtzeit
Zeigt die Gesamtzeit an, die das
Fahrzeug seit dem Zurücksetzen
der Anzeige gefahren wurde.
Fahrtstrecke
Zeigt die Gesamtentfernung an,
die das Fahrzeug seit dem Zurüc-
ksetzen der Anzeige gefahren
wurde.
● Wenn Sie gedrückt halten, wird die Durchschnittsgeschwin-
digkeit/Fahrtzeit/Fahrtstrecke zurückgesetzt.

263
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
■ Fahrinformationen (Seite 3)
Motorkühlmittel-Tempera-
turanzeige
Zeigt die Motorkühlmitteltempera-
tur an.
Wenn die Nadel/Anzeige der
Motorkühlmittel-Temperaturan-
zeige den roten Bereich erreicht,
ertönt ein Summer und eine
Warnmeldung wird angezeigt.
Motoröl-Temperaturanzeige
Zeigt die Motoröltemperatur an.
Vo l t m e t e r
Zeigt die Ladespannung an.
Verwenden Sie das Voltme-
ter als Orientierungshilfe, da
die angezeigte Spannung
von der tatsächlichen Batte-
riespannung abweichen
kann.
● Durch Gedrückthalten von wird die Anzeige des Bereichs-
werts auf der Motorkühlmittel-Temperaturanzeige ein-/ausge-
schaltet.

264
2-2. Kombiinstrument
86_EM (OM18091M)
Exklusiver Inhalt für 86 ( )
■ G-Kraft
Zeigt die lateralen G-Kräfte auf das Fahrzeug an
Zeigt im Außenbereich der G-Kraft-Anzeige auch den Lenkumfang
links und rechts, die Gaspedaleingabe und den Bremsflüssigkeits-
druck an
Für die Anzeige der G-Kraft stehen folgende 2 Bildschirme zur Verfü-
gung
• Normaler Anzeigebildschirm: Geeignet für die Überprüfung der aktuell auf
das Fahrzeug wirkenden lateralen G-Kräfte
• Spitzenhalte-Anzeigebildschirm: Geeignet für die Überprüfung der Größe
und der Richtung der auf das Fahrzeug wirkenden maximalen lateralen
G-Kräfte

265
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)

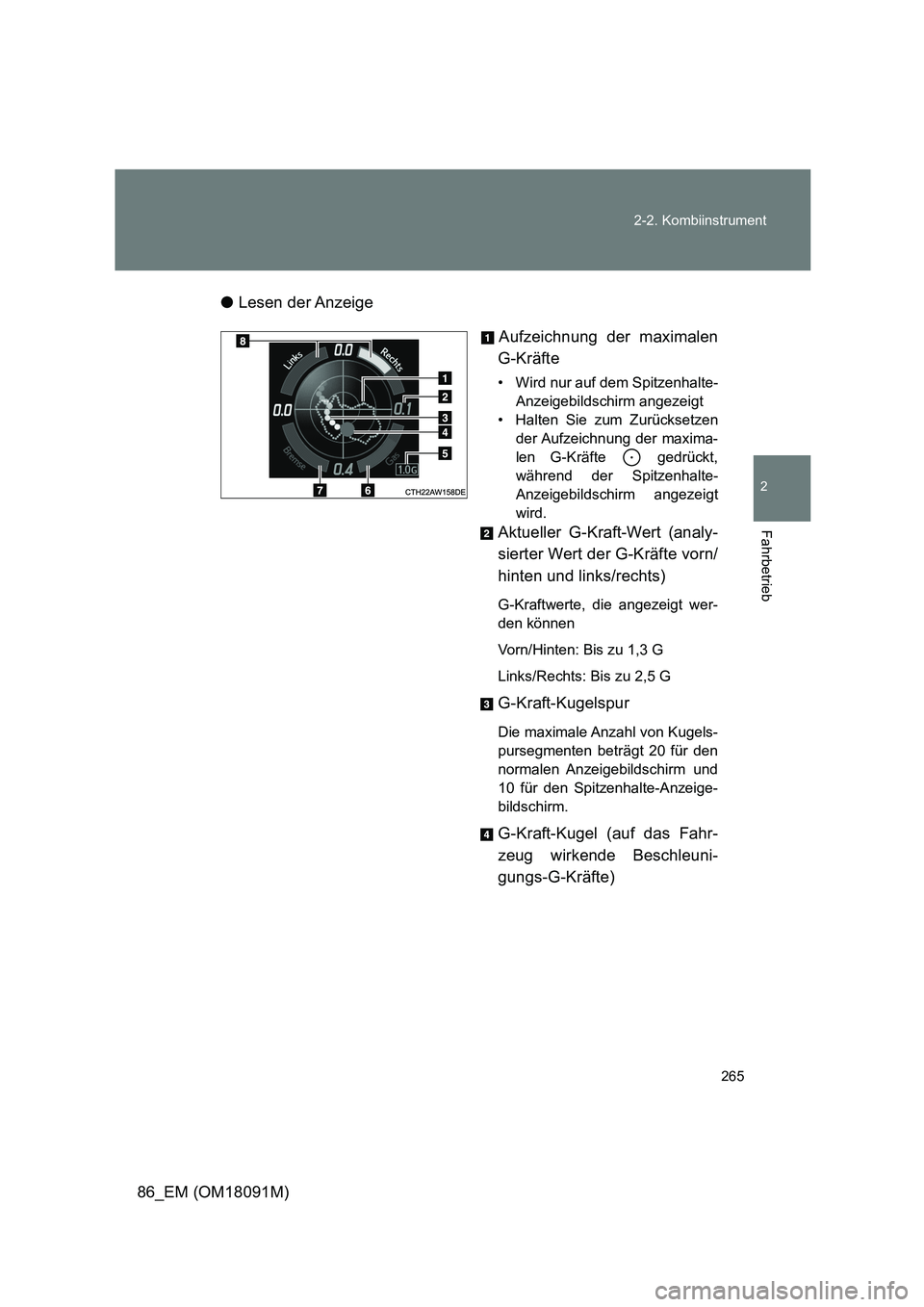

● Lesen der Anzeige
Aufzeichnung der maximalen
G-Kräfte
• Wird nur auf dem Spitzenhalte-
Anzeigebildschirm angezeigt
• Halten Sie zum Zurücksetzen
der Aufzeichnung der maxima-
len G-Kräfte gedrückt,
während der Spitzenhalte-
Anzeigebildschirm angezeigt
wird.
Aktueller G-Kraft-Wert (analy-
sierter Wert der G-Kräfte vorn/
hinten und links/rechts)
G-Kraftwerte, die angezeigt wer-
den können
Vorn/Hinten: Bis zu 1,3 G
Links/Rechts: Bis zu 2,5 G
G-Kraft-Kugelspur
Die maximale Anzahl von Kugels-
pursegmenten beträgt 20 für den
normalen Anzeigebildschirm und
10 für den Spitzenhalte-Anzeige-
bildschirm.
G-Kraft-Kugel (auf das Fahr-
zeug wirkende Beschleuni-
gungs-G-Kräfte)

266
2-2. Kombiinstrument
86_EM (OM18091M)
Maßstab der G-Kraft-Anzeige
Sie können den Maßstab für die
Aufzeichnung der maximalen G-
Kräfte und G-Kraft-Kugelspur zwi-
schen 1,0 G und 0,5 G umschal-
ten, indem Sie gedrückt
halten, während der normale
Anzeigebildschirm angezeigt
wird.
Gaspedaleingabe
Bremsflüssigkeitsdruck
Lenkumfang
Wenn das Lenkrad vollständig
nach links oder rechts einge-
schlagen wird, leuchtet die untere
Seite der Anzeige auf der ent-
sprechenden Seite rot.
Diese Anzeige ist als Orientierungshilfe gedacht. Je nach Faktoren wie Stra-
ßenbelagzustand, Temperatur und Fahrzeuggeschwindigkeit wird möglicher-
weise nicht der jeweils tatsächliche Zustand des Fahrzeugs angezeigt.
■ Leistungs- und Drehmomentkurve
Ausgangsleistung
Drehmoment
Aktuelle Motordrehzahl
Der vertikale Balken verschiebt
sich seitlich entsprechend der
aktuellen Motordrehzahl.
Dieses Diagramm stellt lediglich eine Referenz dar und zeigt nicht das tat-
sächliche Motordrehmoment bzw. die Leistung.

267
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
■ Stoppuhr
Misst und zeigt die aktuelle Rundenzeit und die vorherigen Runden-
zeiten an
Schnellste Rundenzeit (Hauptbildschirm)
Wenn der Timer zurückgesetzt wird, wird “ ’”” angezeigt.
Schnellste Rundenzeit (Messbildschirm)
Aktuelle Rundenzeit
Gesamtrundenzeit
Letzte Rundenzeiten
Die Aufzeichnungen der letzten 50 Rundenzeiten werden angezeigt.
Bedienhilfe für die Steuerschalter für die Instrumente
● Wechseln zwischen den Stoppuhr-Bildschirmen
Wechsel zum Messbildschirm: Drücken Sie .
Wechsel zum Hauptbildschirm: Drücken Sie .
Hauptbildschirm Messbildschirm

268
2-2. Kombiinstrument
86_EM (OM18091M)
● Bedienung des Messbildschirms
: Messung starten/
stoppen
: Eine Runde abha-
ken
: Gemessene Run-
denzeiten zurück-
setzen
: Durch Rundenzei-
ten scrollen
● Gemessene Rundenzeiten zurücksetzen
Drücken Sie nach dem Anhalten der Messung.
● Anzeigen anderer Inhalte während des Betriebs der Stoppuhr
Wenn der Messbildschirm angezeigt wird, drücken Sie , um
sich den Hauptbildschirm anzeigen zu lassen. Betätigen Sie dann
die Steuerschalter für die Instrumente, um andere Inhalte anzeigen
zu lassen. Während andere Elemente angezeigt werden, wird die
Messung fortgesetzt. Jedoch kann die Stoppuhr nicht bedient.

269
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)

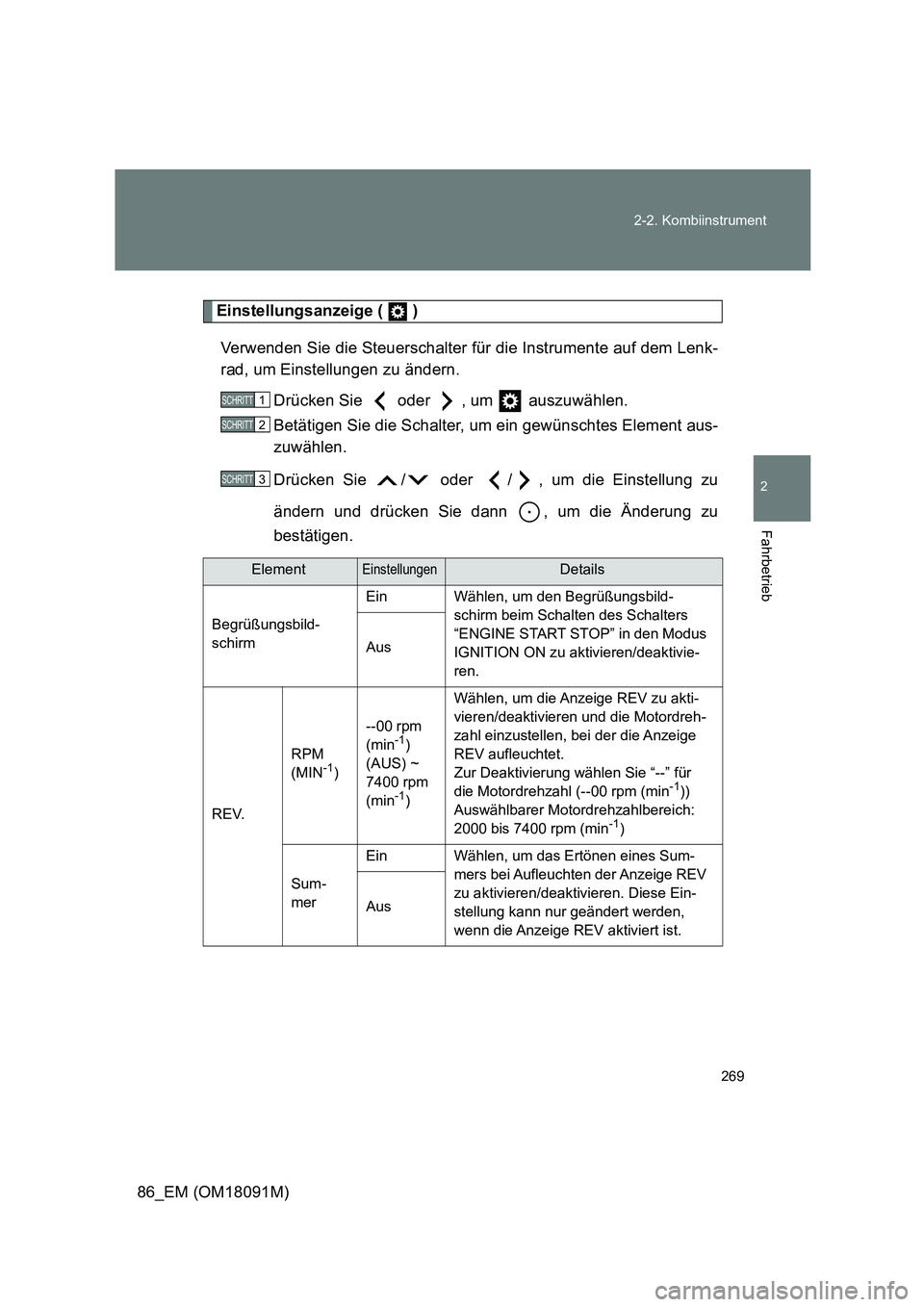

Einstellungsanzeige ( )
Verwenden Sie die Steuerschalter für die Instrumente auf dem Lenk-
rad, um Einstellungen zu ändern.
Drücken Sie oder , um auszuwählen.
Betätigen Sie die Schalter, um ein gewünschtes Element aus-
zuwählen.
Drücken Sie / oder / , um die Einstellung zu
ändern und drücken Sie dann , um die Änderung zu
bestätigen.
ElementEinstellungenDetails
Begrüßungsbild-
schirm
Ein Wählen, um den Begrüßungsbild-
schirm beim Schalten des Schalters
“ENGINE START STOP” in den Modus
IGNITION ON zu aktivieren/deaktivie-
ren.
Aus
REV.
RPM
(MIN-1)
--00 rpm
(min-1)
(AUS) ~
7400 rpm
(min-1)
Wählen, um die Anzeige REV zu akti-
vieren/deaktivieren und die Motordreh-
zahl einzustellen, bei der die Anzeige
REV aufleuchtet.
Zur Deaktivierung wählen Sie “--” für
die Motordrehzahl (--00 rpm (min-1))
Auswählbarer Motordrehzahlbereich:
2000 bis 7400 rpm (min-1)
Sum-
mer
Ein Wählen, um das Ertönen eines Sum-
mers bei Aufleuchten der Anzeige REV
zu aktivieren/deaktivieren. Diese Ein-
stellung kann nur geändert werden,
wenn die Anzeige REV aktiviert ist.
Aus
1 SCHRITT
2 SCHRITT
3 SCHRITT

270
2-2. Kombiinstrument
86_EM (OM18091M)
*: Je nach Ausstattung
Sprache
Englisch
Wählen Sie dies, um die angezeigte
Sprache zu ändern.
Französisch
Spanisch
Deutsch*
Italienisch*
Russisch
Chinesisch*
Türkisch*
Einheiten
km, km/h,
km/l
Wählen Sie dies, um die angezeigten
Maßeinheiten zu ändern.
km, km/h,
l/100km
miles,
MPH,
MPG*
Initialisierung
Ja Wählen Sie dies, um die Einstellungen
der Instrumentenanzeige auf die Stan-
dardeinstellungen zurückzusetzen. Keine
ElementEinstellungenDetails
