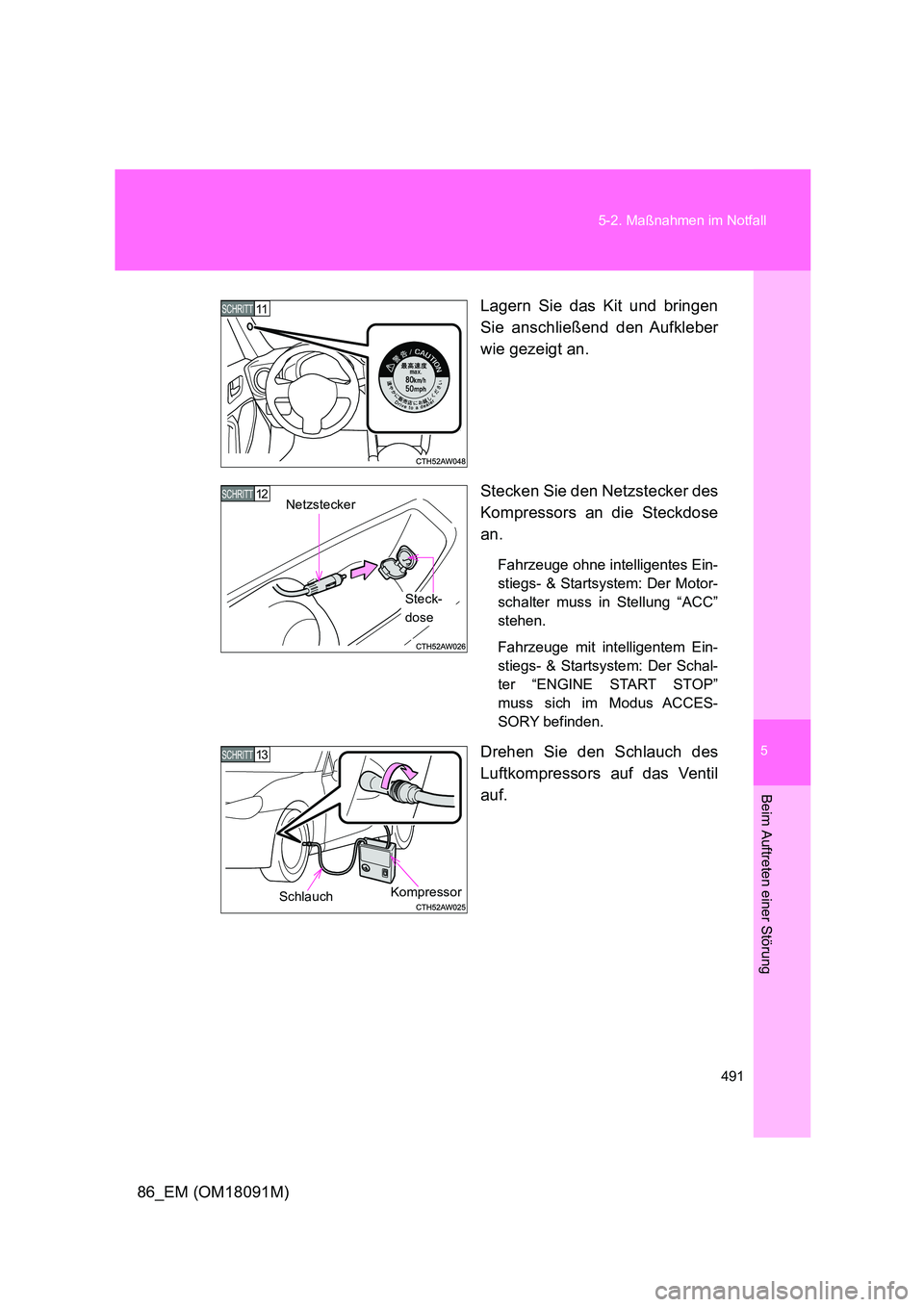

5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18091M)
Lagern Sie das Kit und bringen
Sie anschließend den Aufkleber
wie gezeigt an.
Stecken Sie den Netzstecker des
Kompressors an die Steckdose
an.
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Der Motor-
schalter muss in Stellung “ACC”
stehen.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Der Schal-
ter “ENGINE START STOP”
muss sich im Modus ACCES-
SORY befinden.
Drehen Sie den Schlauch des
Luftkompressors auf das Ventil
auf.
11SCHRITT
Steck-
dose
12SCHRITT Netzstecker
13SCHRITT
KompressorSchlauch

492

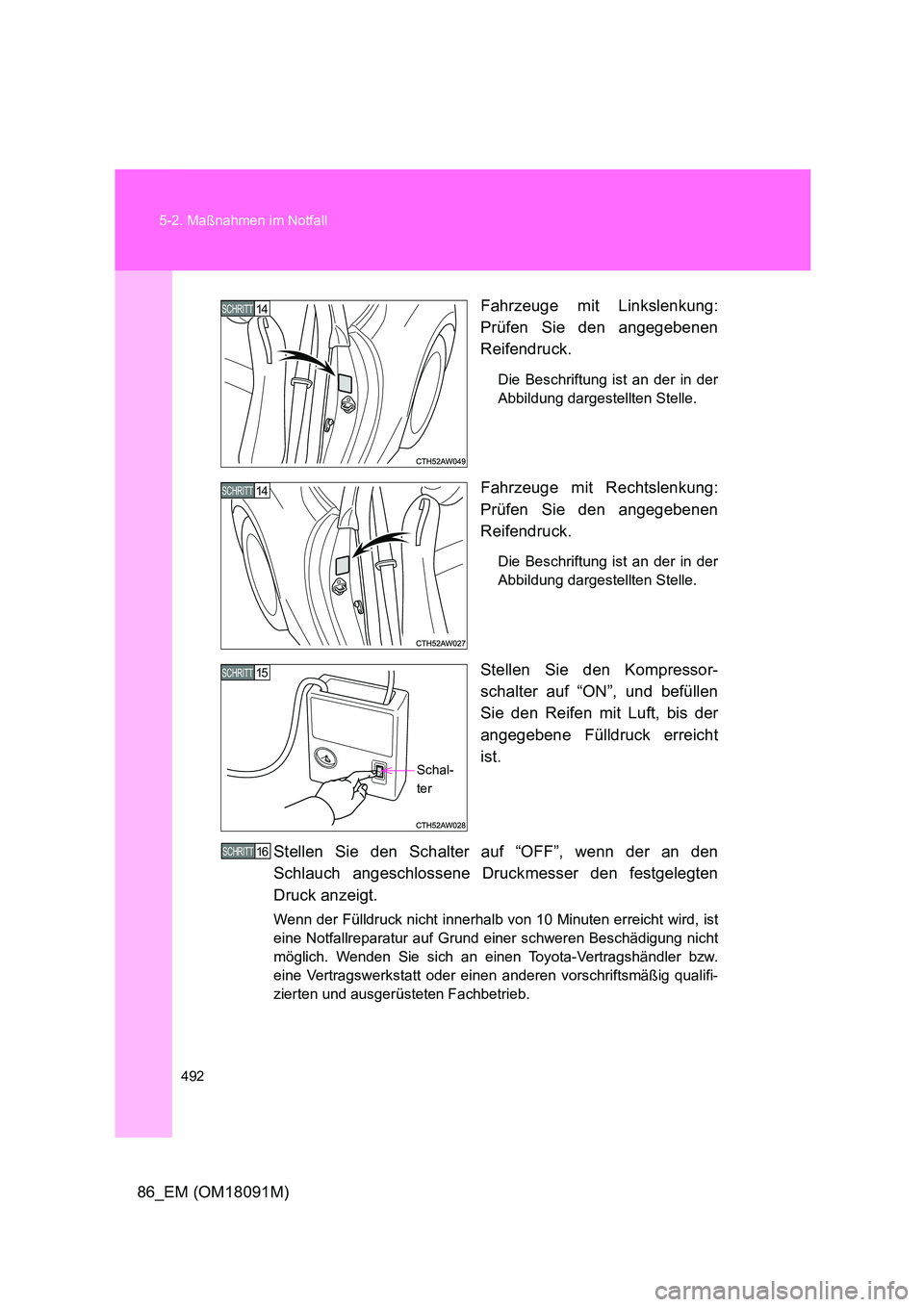

5-2. Maßnahmen im Notfall
86_EM (OM18091M)
Fahrzeuge mit Linkslenkung:
Prüfen Sie den angegebenen
Reifendruck.
Die Beschriftung ist an der in der
Abbildung dargestellten Stelle.
Fahrzeuge mit Rechtslenkung:
Prüfen Sie den angegebenen
Reifendruck.
Die Beschriftung ist an der in der
Abbildung dargestellten Stelle.
Stellen Sie den Kompressor-
schalter auf “ON”, und befüllen
Sie den Reifen mit Luft, bis der
angegebene Fülldruck erreicht
ist.
Stellen Sie den Schalter auf “OFF”, wenn der an den
Schlauch angeschlossene Druckmesser den festgelegten
Druck anzeigt.
Wenn der Fülldruck nicht innerhalb von 10 Minuten erreicht wird, ist
eine Notfallreparatur auf Grund einer schweren Beschädigung nicht
möglich. Wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
14SCHRITT
14SCHRITT
15SCHRITT
Schal-
ter
16SCHRITT

5
493

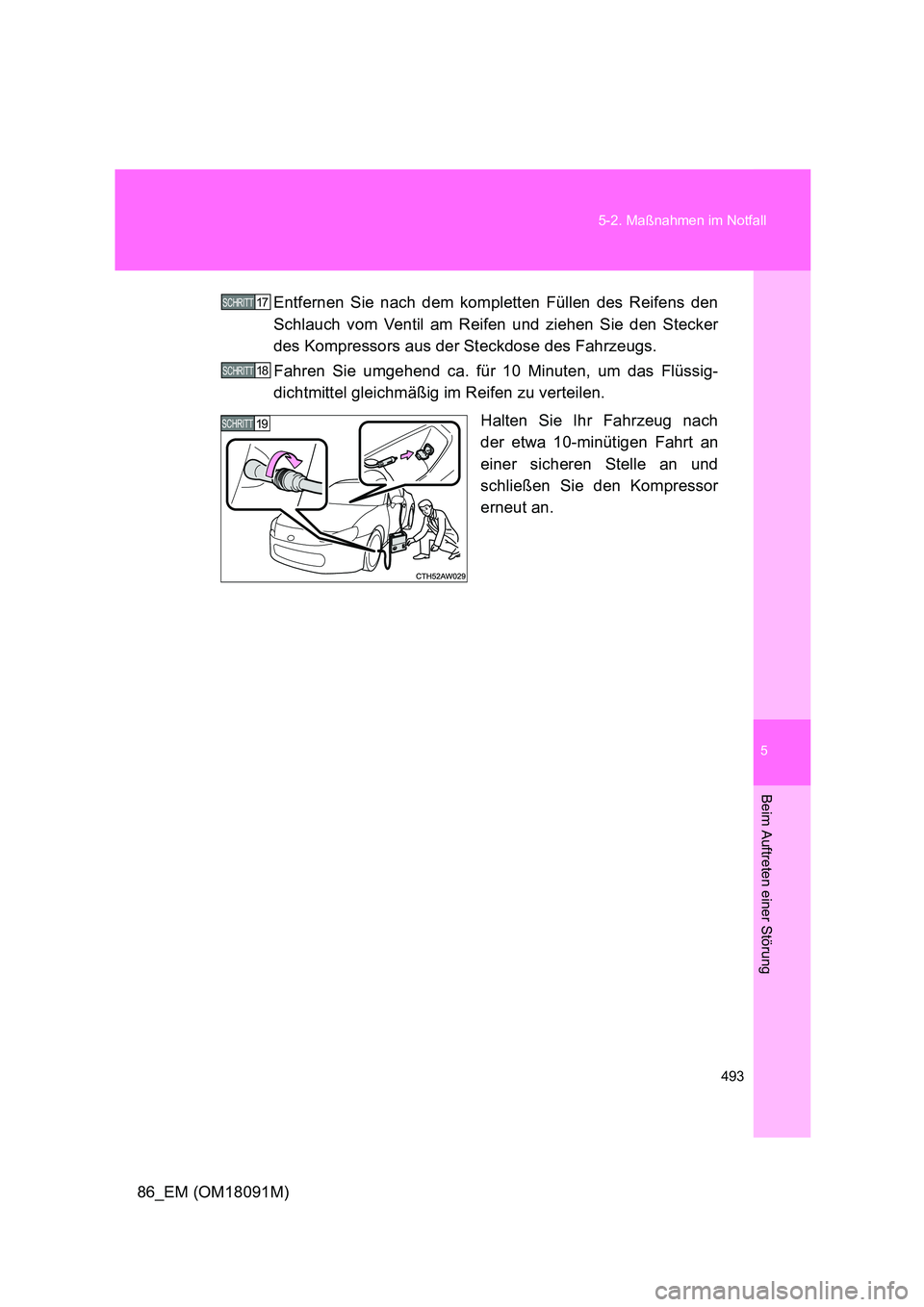

5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18091M)
Entfernen Sie nach dem kompletten Füllen des Reifens den
Schlauch vom Ventil am Reifen und ziehen Sie den Stecker
des Kompressors aus der Steckdose des Fahrzeugs.
Fahren Sie umgehend ca. für 10 Minuten, um das Flüssig-
dichtmittel gleichmäßig im Reifen zu verteilen.
Halten Sie Ihr Fahrzeug nach
der etwa 10-minütigen Fahrt an
einer sicheren Stelle an und
schließen Sie den Kompressor
erneut an.
17SCHRITT
18SCHRITT
19SCHRITT

494
5-2. Maßnahmen im Notfall
86_EM (OM18091M)

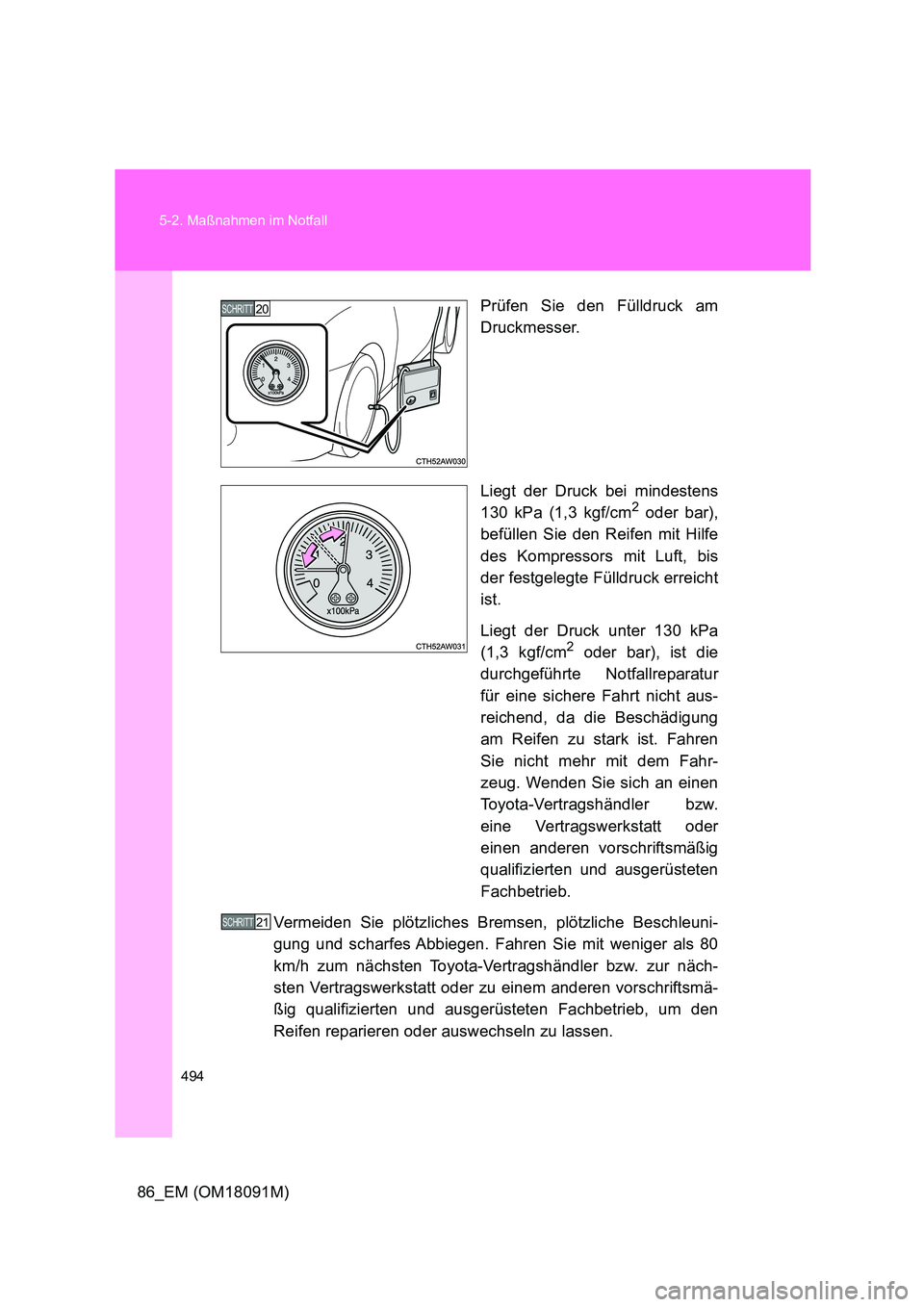

Prüfen Sie den Fülldruck am
Druckmesser.
Liegt der Druck bei mindestens
130 kPa (1,3 kgf/cm2 oder bar),
befüllen Sie den Reifen mit Hilfe
des Kompressors mit Luft, bis
der festgelegte Fülldruck erreicht
ist.
Liegt der Druck unter 130 kPa
(1,3 kgf/cm2 oder bar), ist die
durchgeführte Notfallreparatur
für eine sichere Fahrt nicht aus-
reichend, da die Beschädigung
am Reifen zu stark ist. Fahren
Sie nicht mehr mit dem Fahr-
zeug. Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten
Fachbetrieb.
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleuni-
gung und scharfes Abbiegen. Fahren Sie mit weniger als 80
km/h zum nächsten Toyota-Vertragshändler bzw. zur näch-
sten Vertragswerkstatt oder zu einem anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb, um den
Reifen reparieren oder auswechseln zu lassen.
20SCHRITT
21SCHRITT

5
495

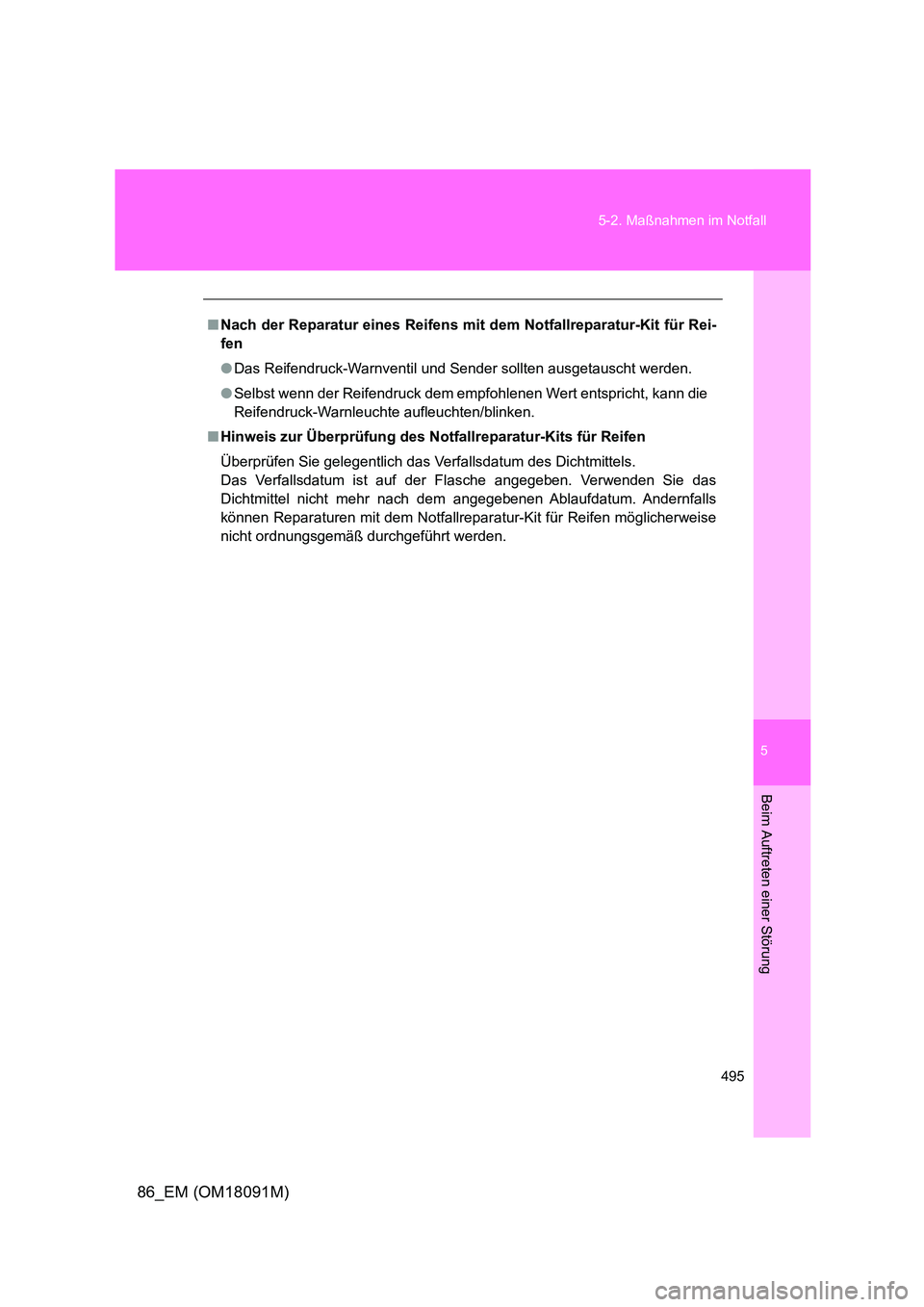

5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18091M)
■ Nach der Reparatur eines Reifens mit dem Notfallreparatur-Kit für Rei-
fen
● Das Reifendruck-Warnventil und Sender sollten ausgetauscht werden.
● Selbst wenn der Reifendruck dem empfohlenen Wert entspricht, kann die
Reifendruck-Warnleuchte aufleuchten/blinken.
■ Hinweis zur Überprüfung des Notfallreparatur-Kits für Reifen
Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie das
Dichtmittel nicht mehr nach dem angegebenen Ablaufdatum. Andernfalls
können Reparaturen mit dem Notfallreparat ur-Kit für Reifen möglicherweise
nicht ordnungsgemäß durchgeführt werden.

496

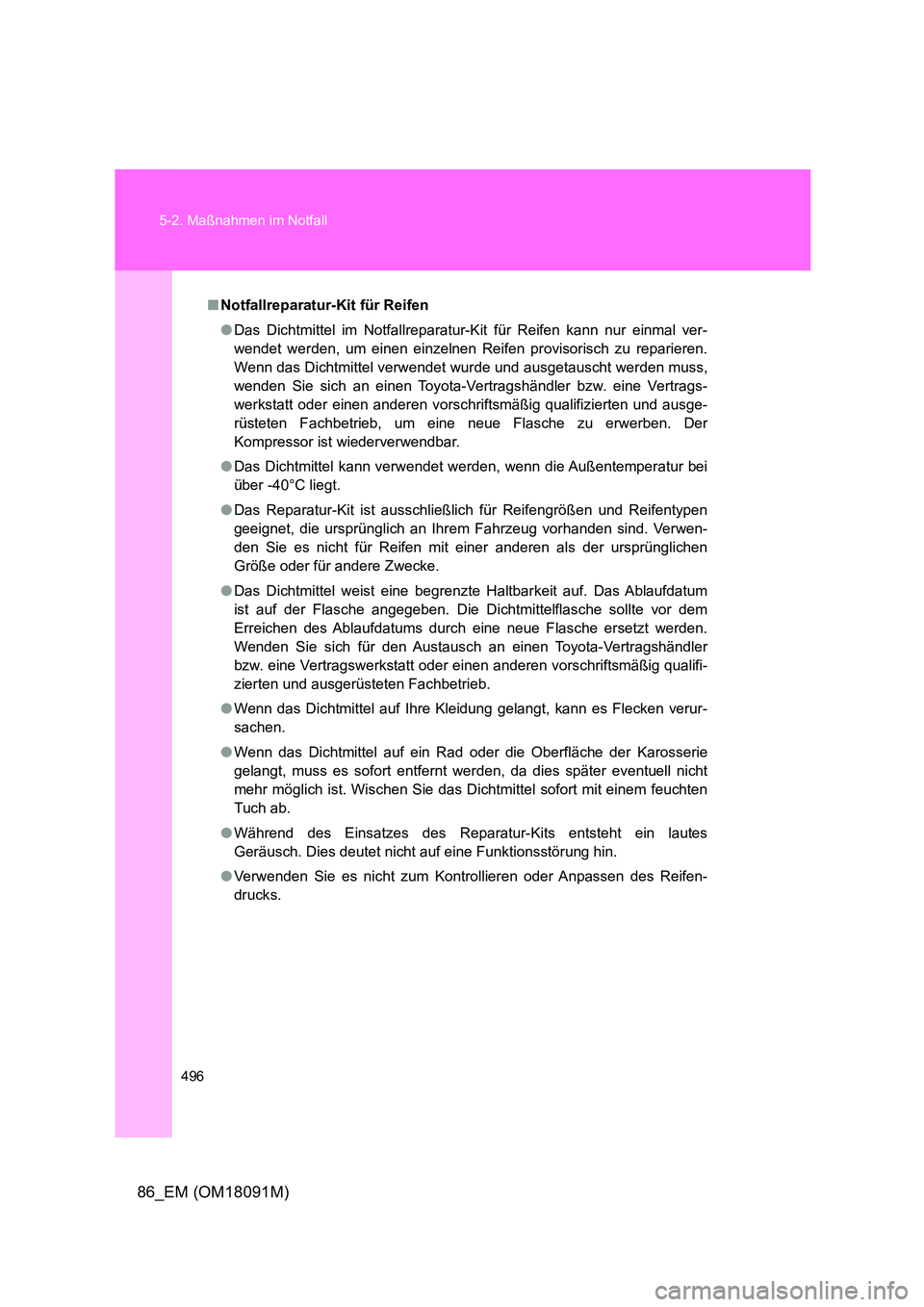

5-2. Maßnahmen im Notfall
86_EM (OM18091M)
■ Notfallreparatur-Kit für Reifen
● Das Dichtmittel im Notfallreparatur-Kit für Reifen kann nur einmal ver-
wendet werden, um einen einzelnen Reifen provisorisch zu reparieren.
Wenn das Dichtmittel verwendet wurde und ausgetauscht werden muss,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb, um eine neue Flasche zu erwerben. Der
Kompressor ist wiederverwendbar.
● Das Dichtmittel kann verwendet werden, wenn die Außentemperatur bei
über -40°C liegt.
● Das Reparatur-Kit ist ausschließlich für Reifengrößen und Reifentypen
geeignet, die ursprünglich an Ihrem Fahrzeug vorhanden sind. Verwen-
den Sie es nicht für Reifen mit einer anderen als der ursprünglichen
Größe oder für andere Zwecke.
● Das Dichtmittel weist eine begrenzte Haltbarkeit auf. Das Ablaufdatum
ist auf der Flasche angegeben. Die Dichtmittelflasche sollte vor dem
Erreichen des Ablaufdatums durch eine neue Flasche ersetzt werden.
Wenden Sie sich für den Austausch an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
● Wenn das Dichtmittel auf Ihre Kleidung gelangt, kann es Flecken verur-
sachen.
● Wenn das Dichtmittel auf ein Rad oder die Oberfläche der Karosserie
gelangt, muss es sofort entfernt werden, da dies später eventuell nicht
mehr möglich ist. Wischen Sie das Dichtmittel sofort mit einem feuchten
Tuch ab.
● Während des Einsatzes des Reparatur-Kits entsteht ein lautes
Geräusch. Dies deutet nicht auf eine Funktionsstörung hin.
● Verwenden Sie es nicht zum Kontrollieren oder Anpassen des Reifen-
drucks.

5
497
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18091M)

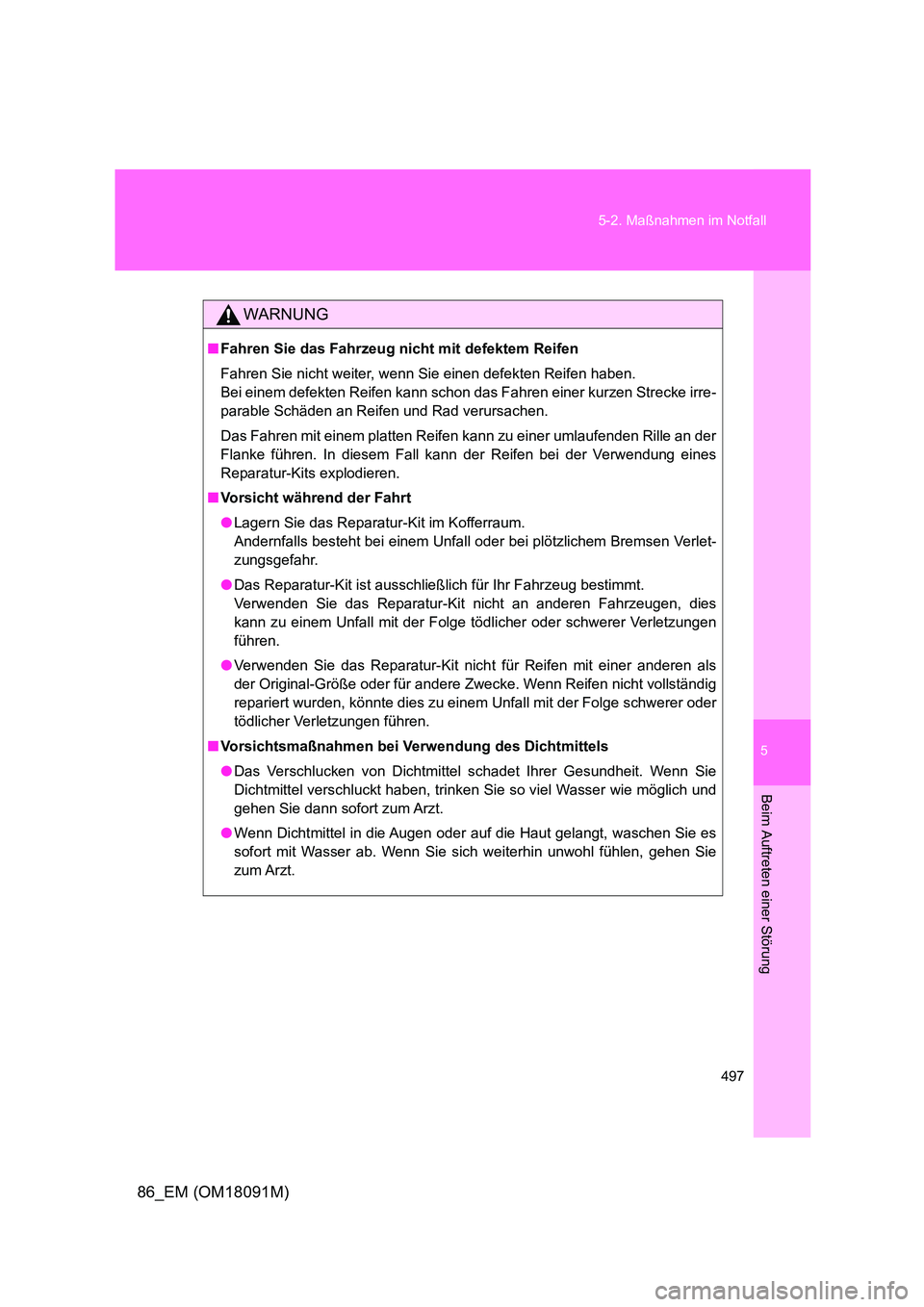

WARNUNG
■ Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irre-
parable Schäden an Reifen und Rad verursachen.
Das Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der
Flanke führen. In diesem Fall kann der Reifen bei der Verwendung eines
Reparatur-Kits explodieren.
■ Vorsicht während der Fahrt
● Lagern Sie das Reparatur-Kit im Kofferraum.
Andernfalls besteht bei einem Unfall oder bei plötzlichem Bremsen Verlet-
zungsgefahr.
● Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies
kann zu einem Unfall mit der Folge tödlicher oder schwerer Verletzungen
führen.
● Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als
der Original-Größe oder für andere Zwecke. Wenn Reifen nicht vollständig
repariert wurden, könnte dies zu einem Unfall mit der Folge schwerer oder
tödlicher Verletzungen führen.
■ Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
● Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie
Dichtmittel verschluckt haben, trinken Sie so viel Wasser wie möglich und
gehen Sie dann sofort zum Arzt.
● Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es
sofort mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie
zum Arzt.

498

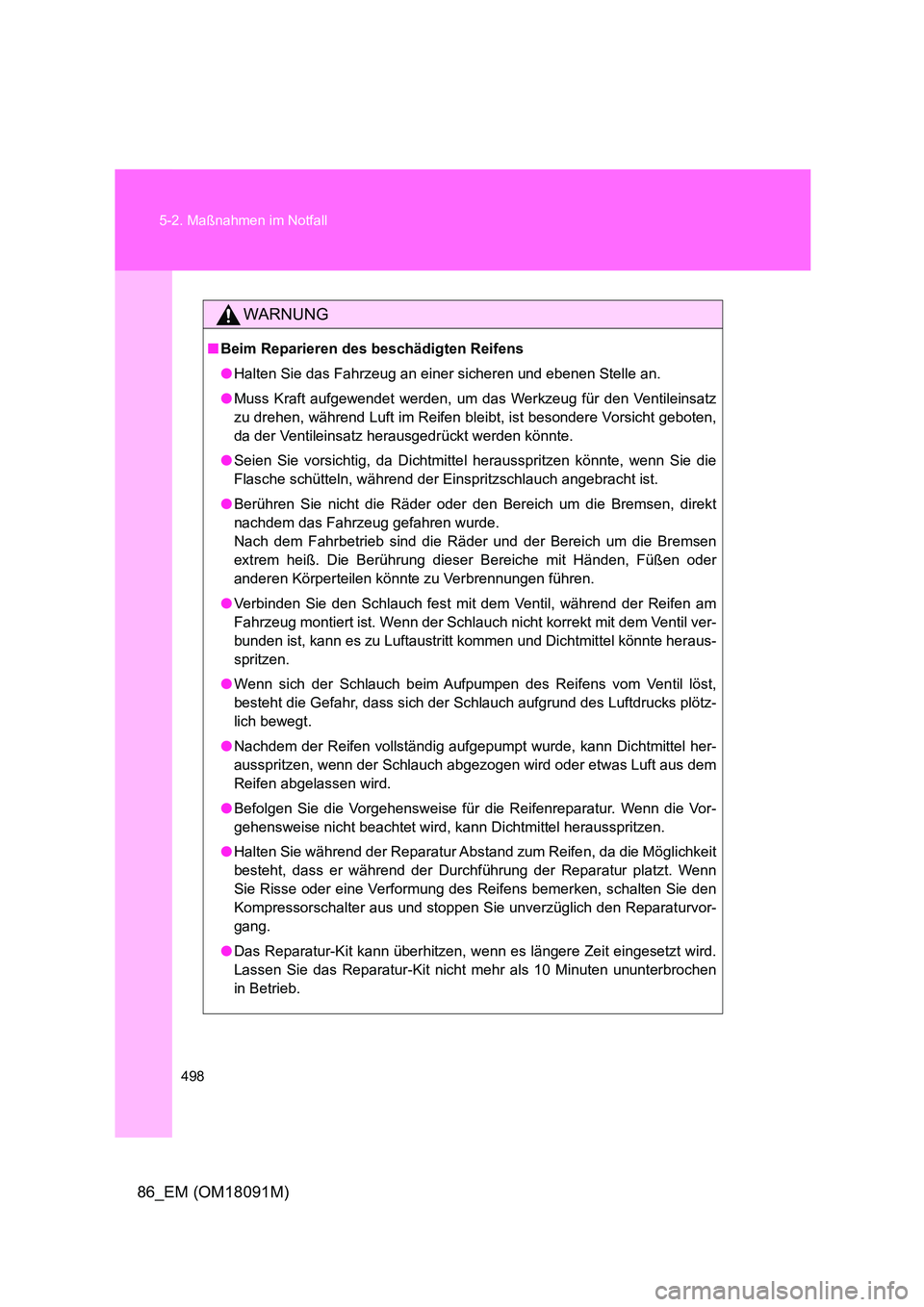

5-2. Maßnahmen im Notfall
86_EM (OM18091M)
WARNUNG
■ Beim Reparieren des beschädigten Reifens
● Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
● Muss Kraft aufgewendet werden, um das Werkzeug für den Ventileinsatz
zu drehen, während Luft im Reifen bleibt, ist besondere Vorsicht geboten,
da der Ventileinsatz herausgedrückt werden könnte.
● Seien Sie vorsichtig, da Dichtmittel herausspritzen könnte, wenn Sie die
Flasche schütteln, während der Einspritzschlauch angebracht ist.
● Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen
extrem heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder
anderen Körperteilen könnte zu Verbrennungen führen.
● Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am
Fahrzeug montiert ist. Wenn der Schlauch nicht korrekt mit dem Ventil ver-
bunden ist, kann es zu Luftaustritt kommen und Dichtmittel könnte heraus-
spritzen.
● Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst,
besteht die Gefahr, dass sich der Schlauch aufgrund des Luftdrucks plötz-
lich bewegt.
● Nachdem der Reifen vollständig aufgepumpt wurde, kann Dichtmittel her-
ausspritzen, wenn der Schlauch abgezogen wird oder etwas Luft aus dem
Reifen abgelassen wird.
● Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vor-
gehensweise nicht beachtet wird, kann Dichtmittel herausspritzen.
● Halten Sie während der Reparatur Abstand zum Reifen, da die Möglichkeit
besteht, dass er während der Durchf ührung der Reparatur platzt. Wenn
Sie Risse oder eine Verformung des Reifens bemerken, schalten Sie den
Kompressorschalter aus und stoppen Sie unverzüglich den Reparaturvor-
gang.
● Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird.
Lassen Sie das Reparatur-Kit nicht mehr als 10 Minuten ununterbrochen
in Betrieb.

5
499

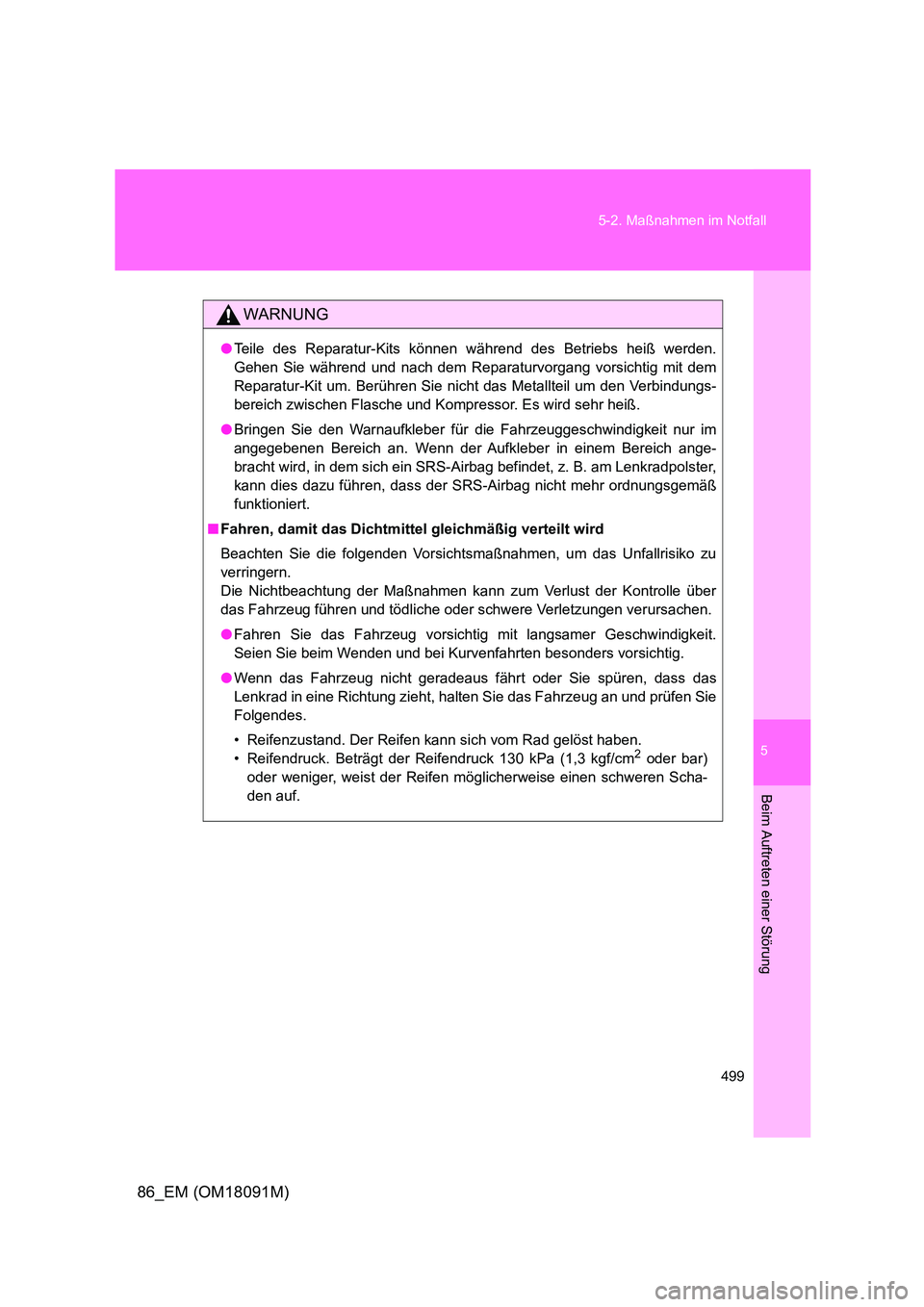

5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18091M)
WARNUNG
● Teile des Reparatur-Kits können während des Betriebs heiß werden.
Gehen Sie während und nach dem Reparaturvorgang vorsichtig mit dem
Reparatur-Kit um. Berühren Sie nicht das Metallteil um den Verbindungs-
bereich zwischen Flasche und Kompressor. Es wird sehr heiß.
● Bringen Sie den Warnaufkleber für die Fahrzeuggeschwindigkeit nur im
angegebenen Bereich an. Wenn der Aufkleber in einem Bereich ange-
bracht wird, in dem sich ein SRS-Airbag befindet, z. B. am Lenkradpolster,
kann dies dazu führen, dass der SRS-Airbag nicht mehr ordnungsgemäß
funktioniert.
■ Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um das Unfallrisiko zu
verringern.
Die Nichtbeachtung der Maßnahmen kann zum Verlust der Kontrolle über
das Fahrzeug führen und tödliche oder schwere Verletzungen verursachen.
● Fahren Sie das Fahrzeug vorsichtig mit langsamer Geschwindigkeit.
Seien Sie beim Wenden und bei Kurvenfahrten besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das
Lenkrad in eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Sie
Folgendes.
• Reifenzustand. Der Reifen kann sich vom Rad gelöst haben.
• Reifendruck. Beträgt der Reifendruck 130 kPa (1,3 kgf/cm2 oder bar)
oder weniger, weist der Reifen m öglicherweise einen schweren Scha-
den auf.

500

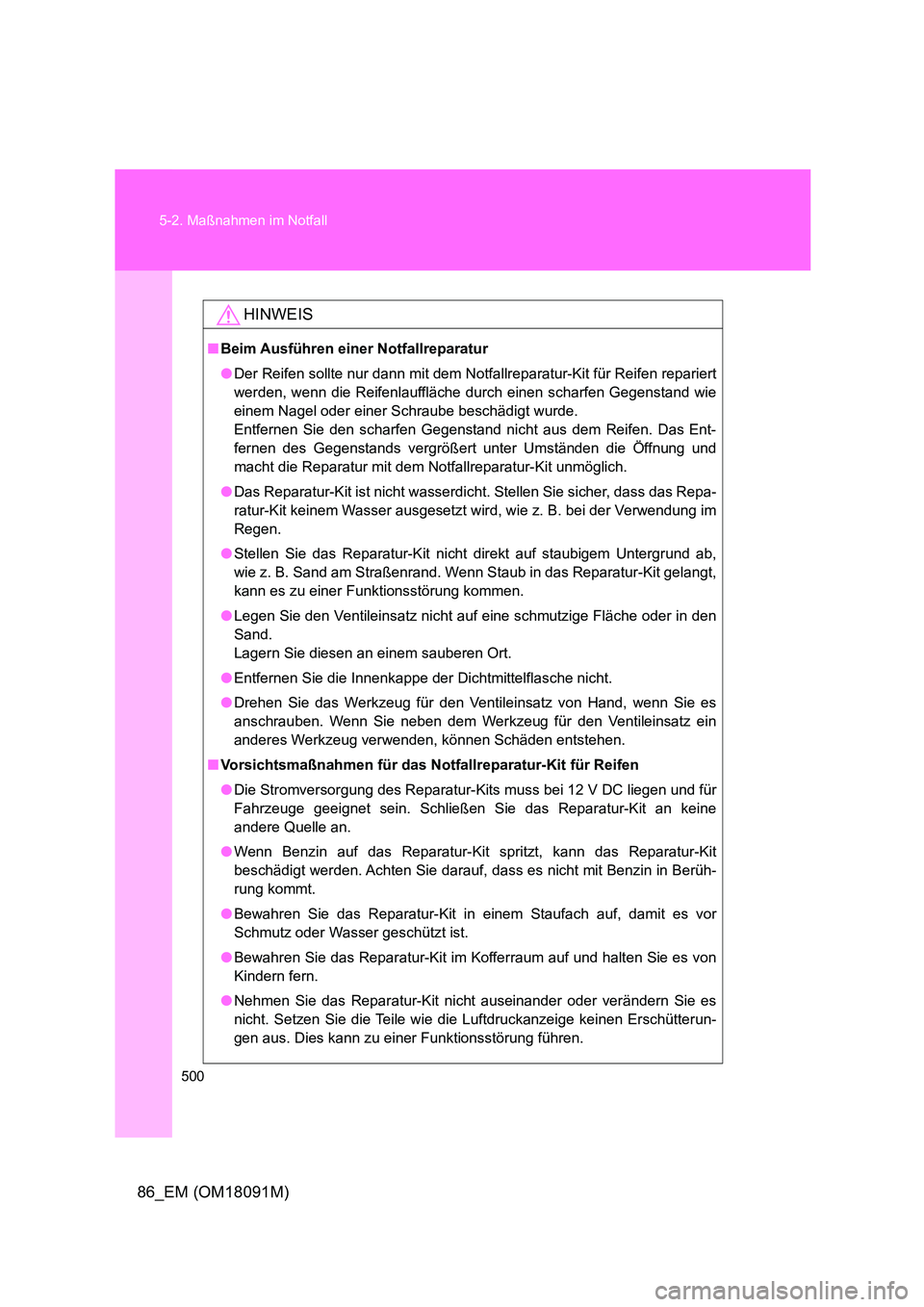

5-2. Maßnahmen im Notfall
86_EM (OM18091M)
HINWEIS
■ Beim Ausführen einer Notfallreparatur
● Der Reifen sollte nur dann mit dem Notfallreparatur-Kit für Reifen repariert
werden, wenn die Reifenlauffläche durch einen scharfen Gegenstand wie
einem Nagel oder einer Schraube beschädigt wurde.
Entfernen Sie den scharfen Gegenstand nicht aus dem Reifen. Das Ent-
fernen des Gegenstands vergrößert unter Umständen die Öffnung und
macht die Reparatur mit dem Notfallreparatur-Kit unmöglich.
● Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Repa-
ratur-Kit keinem Wasser ausgesetzt wird, wie z. B. bei der Verwendung im
Regen.
● Stellen Sie das Reparatur-Kit nicht direkt auf staubigem Untergrund ab,
wie z. B. Sand am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt,
kann es zu einer Funktionsstörung kommen.
● Legen Sie den Ventileinsatz nicht auf eine schmutzige Fläche oder in den
Sand.
Lagern Sie diesen an einem sauberen Ort.
● Entfernen Sie die Innenkappe der Dichtmittelflasche nicht.
● Drehen Sie das Werkzeug für den Ventileinsatz von Hand, wenn Sie es
anschrauben. Wenn Sie neben dem Werkzeug für den Ventileinsatz ein
anderes Werkzeug verwenden, können Schäden entstehen.
■ Vorsichtsmaßnahmen für das Notfallreparatur-Kit für Reifen
● Die Stromversorgung des Reparatur-Kits muss bei 12 V DC liegen und für
Fahrzeuge geeignet sein. Schließen Sie das Reparatur-Kit an keine
andere Quelle an.
● Wenn Benzin auf das Reparatur-Kit spritzt, kann das Reparatur-Kit
beschädigt werden. Achten Sie darauf, dass es nicht mit Benzin in Berüh-
rung kommt.
● Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor
Schmutz oder Wasser geschützt ist.
● Bewahren Sie das Reparatur-Kit im Kofferraum auf und halten Sie es von
Kindern fern.
● Nehmen Sie das Reparatur-Kit nicht auseinander oder verändern Sie es
nicht. Setzen Sie die Teile wie die Luftdruckanzeige keinen Erschütterun-
gen aus. Dies kann zu einer Funktionsstörung führen.
