TOYOTA GT86 2018 Betriebsanleitungen (in German)

5

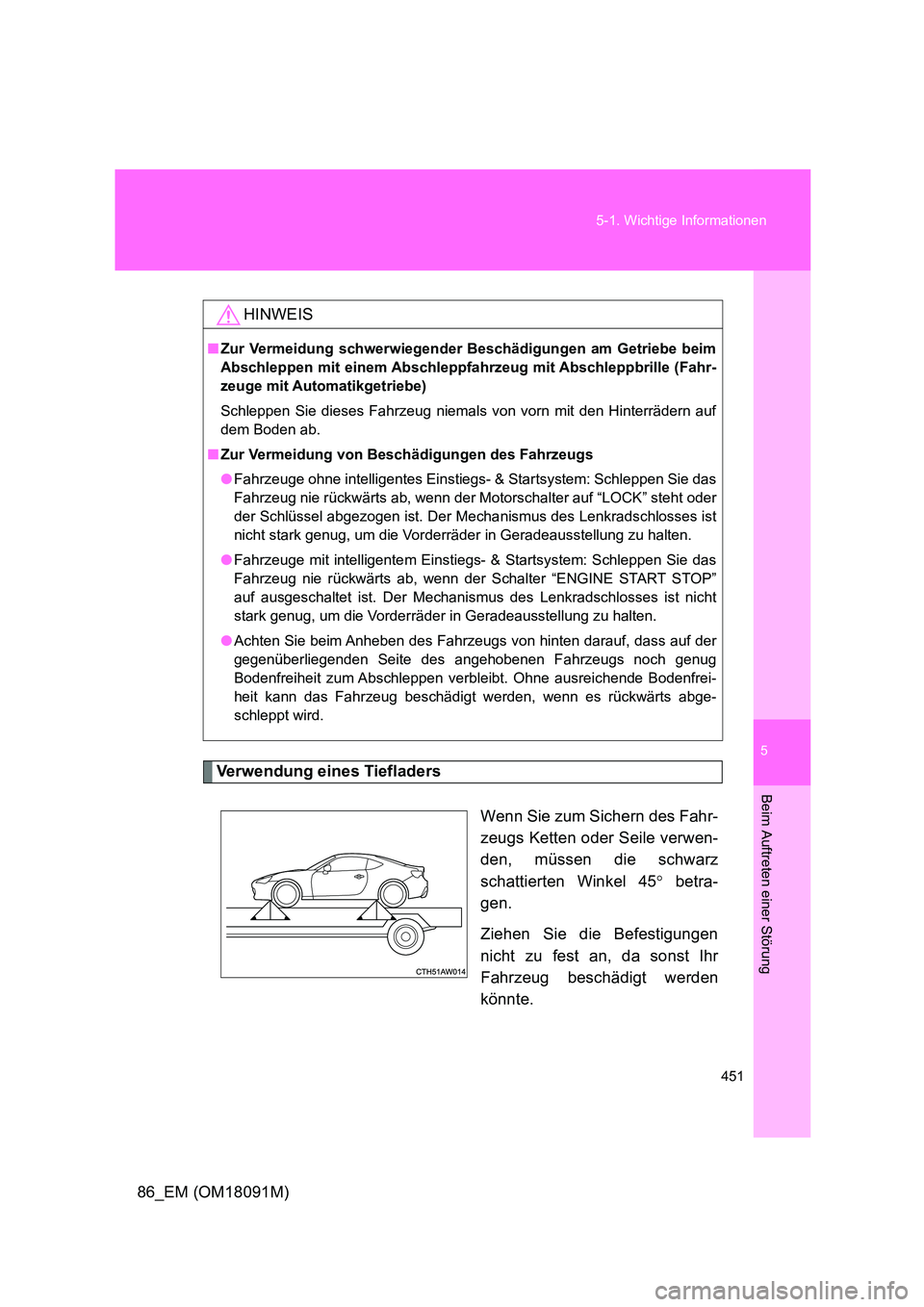

451
5-1. Wichtige Informationen
Beim Auftreten einer Störung
86_EM (OM18091M)
Verwendung eines Tiefladers
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Seile verwen-
den, müssen die schwarz
schattierten Winkel 45  betra-
gen.
Ziehen Sie die Befestigungen
nicht zu fest an, da sonst Ihr
Fahrzeug beschädigt werden
könnte.
HINWEIS
■ Zur Vermeidung schwerwiegender Beschädigungen am Getriebe beim
Abschleppen mit einem Abschleppfa hrzeug mit Abschleppbrille (Fahr-
zeuge mit Automatikgetriebe)
Schleppen Sie dieses Fahrzeug niemals von vorn mit den Hinterrädern auf
dem Boden ab.
■ Zur Vermeidung von Beschädigungen des Fahrzeugs
● Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Schleppen Sie das
Fahrzeug nie rückwärts ab, wenn der Motorschalter auf “LOCK” steht oder
der Schlüssel abgezogen ist. Der Mechanismus des Lenkradschlosses ist
nicht stark genug, um die Vorderräder in Geradeausstellung zu halten.
● Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Schleppen Sie das
Fahrzeug nie rückwärts ab, wenn der Schalter “ENGINE START STOP”
auf ausgeschaltet ist. Der Mechanismus des Lenkradschlosses ist nicht
stark genug, um die Vorderräder in Geradeausstellung zu halten.
● Achten Sie beim Anheben des Fahrzeugs von hinten darauf, dass auf der
gegenüberliegenden Seite des angehobenen Fahrzeugs noch genug
Bodenfreiheit zum Abschleppen verbleibt. Ohne ausreichende Bodenfrei-
heit kann das Fahrzeug beschädigt werden, wenn es rückwärts abge-
schleppt wird.

452
5-1. Wichtige Informationen
86_EM (OM18091M)
Wenn Sie das Gefühl haben, dass etwas nicht stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahr-
zeug wahrscheinlich eingestellt oder repariert werden. Wenden Sie
sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
■ Sichtbare Symptome
● Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Tropfendes Wasser nach Betrieb der Klimaanlage ist nor-
mal.)
● Reifen, bei welchen die Luft entwichen zu sein scheint, oder
ungleichmäßige Profilabnutzung
● Fahrzeuge mit monochromer Multi-Informationsanzeige: Die
Nadel der Motorkühlmittel-Temperaturanzeige zeigt ständig
einen höheren Wert an als gewöhnlich
● Fahrzeuge mit farbiger Multi-Informationsanzeige: Die Warn-
leuchte für hohe Motorkühlmitteltemperatur blinkt oder leuch-
tet auf
■ Hörbare Symptome
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Klopfen oder andere motorbezogene Geräusche

5

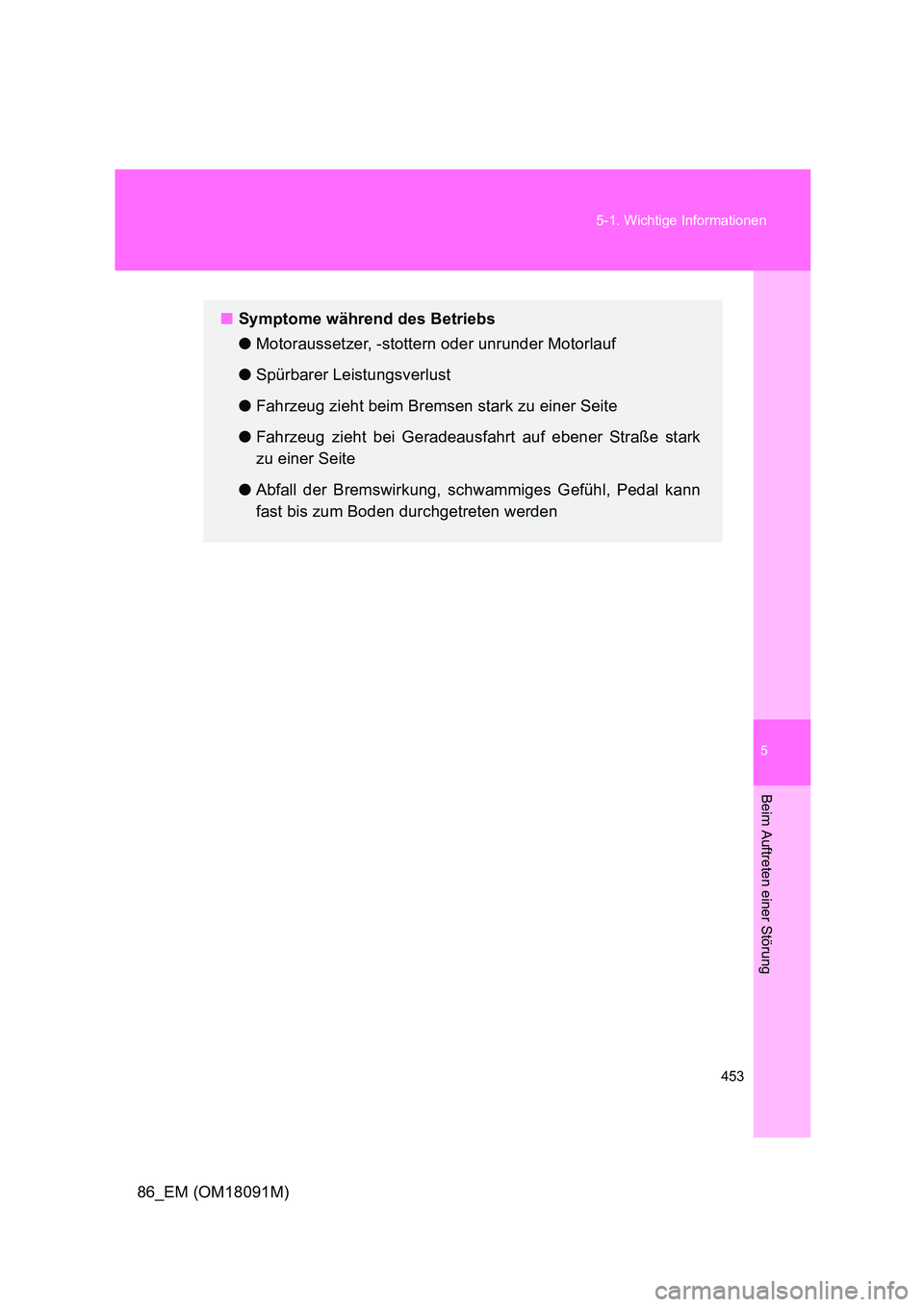

453
5-1. Wichtige Informationen
Beim Auftreten einer Störung
86_EM (OM18091M)
■ Symptome während des Betriebs
● Motoraussetzer, -stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark
zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann
fast bis zum Boden durchgetreten werden

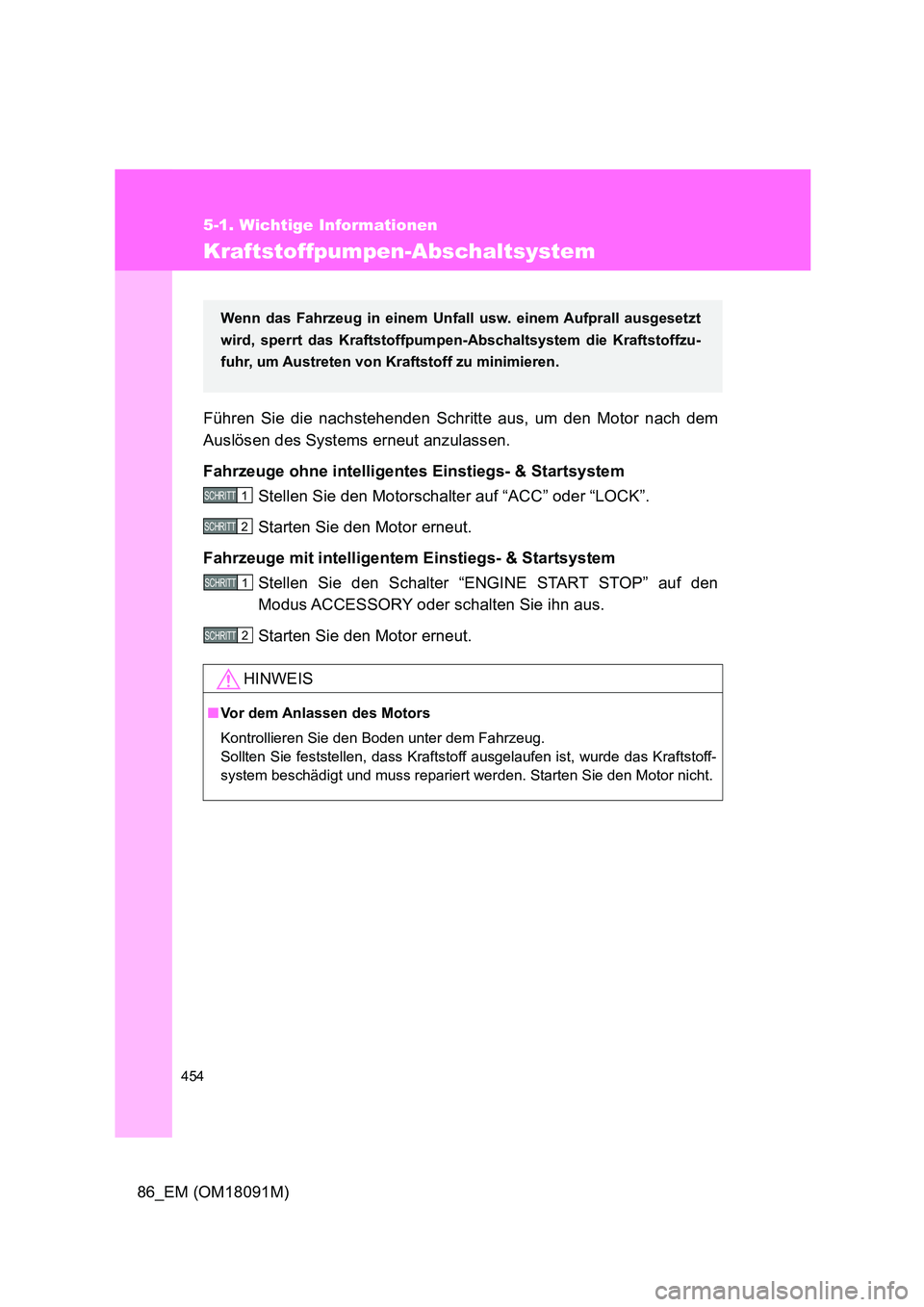

454
5-1. Wichtige Informationen
86_EM (OM18091M)
Kraftstoffpumpen-Abschaltsystem
Führen Sie die nachstehenden Schritte aus, um den Motor nach dem
Auslösen des Systems erneut anzulassen.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Stellen Sie den Motorschalter auf “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Stellen Sie den Schalter “ENGINE START STOP” auf den
Modus ACCESSORY oder schalten Sie ihn aus.
Starten Sie den Motor erneut.
HINWEIS
■ Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem Fahrzeug.
Sollten Sie feststellen, dass Kraftsto ff ausgelaufen ist, wurde das Kraftstoff-
system beschädigt und muss repariert werden. Starten Sie den Motor nicht.
Wenn das Fahrzeug in einem Unfall usw. einem Aufprall ausgesetzt
wird, sperrt das Kraftstoffpumpen- Abschaltsystem die Kraftstoffzu-
fuhr, um Austreten von Kraftstoff zu minimieren.
1 SCHRITT
2 SCHRITT
1 SCHRITT
2 SCHRITT

5

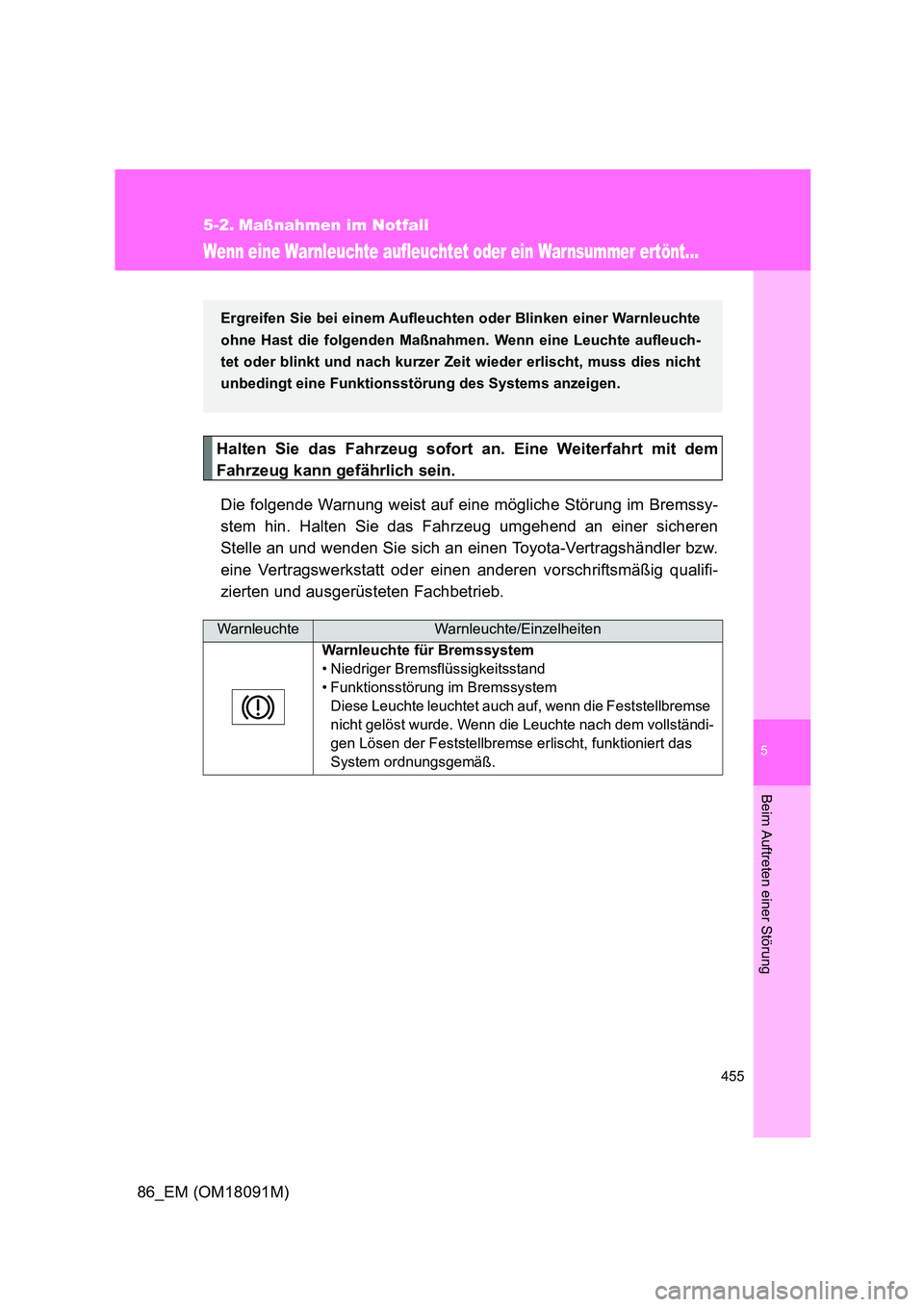

455
Beim Auftreten einer Störung
86_EM (OM18091M)
5-2. Maßnahmen im Notfall
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer ertönt...
Halten Sie das Fahrzeug sofort an. Eine Weiterfahrt mit dem
Fahrzeug kann gefährlich sein.
Die folgende Warnung weist auf eine mögliche Störung im Bremssy-
stem hin. Halten Sie das Fahrzeug umgehend an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
WarnleuchteWarnleuchte/Einzelheiten
Warnleuchte für Bremssystem
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung im Bremssystem
Diese Leuchte leuchtet auch auf, wenn die Feststellbremse
nicht gelöst wurde. Wenn die Leuchte nach dem vollständi-
gen Lösen der Feststellbremse erlischt, funktioniert das
System ordnungsgemäß.
Ergreifen Sie bei einem Aufleuchten oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuch-
tet oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht
unbedingt eine Funktionsstörung des Systems anzeigen.

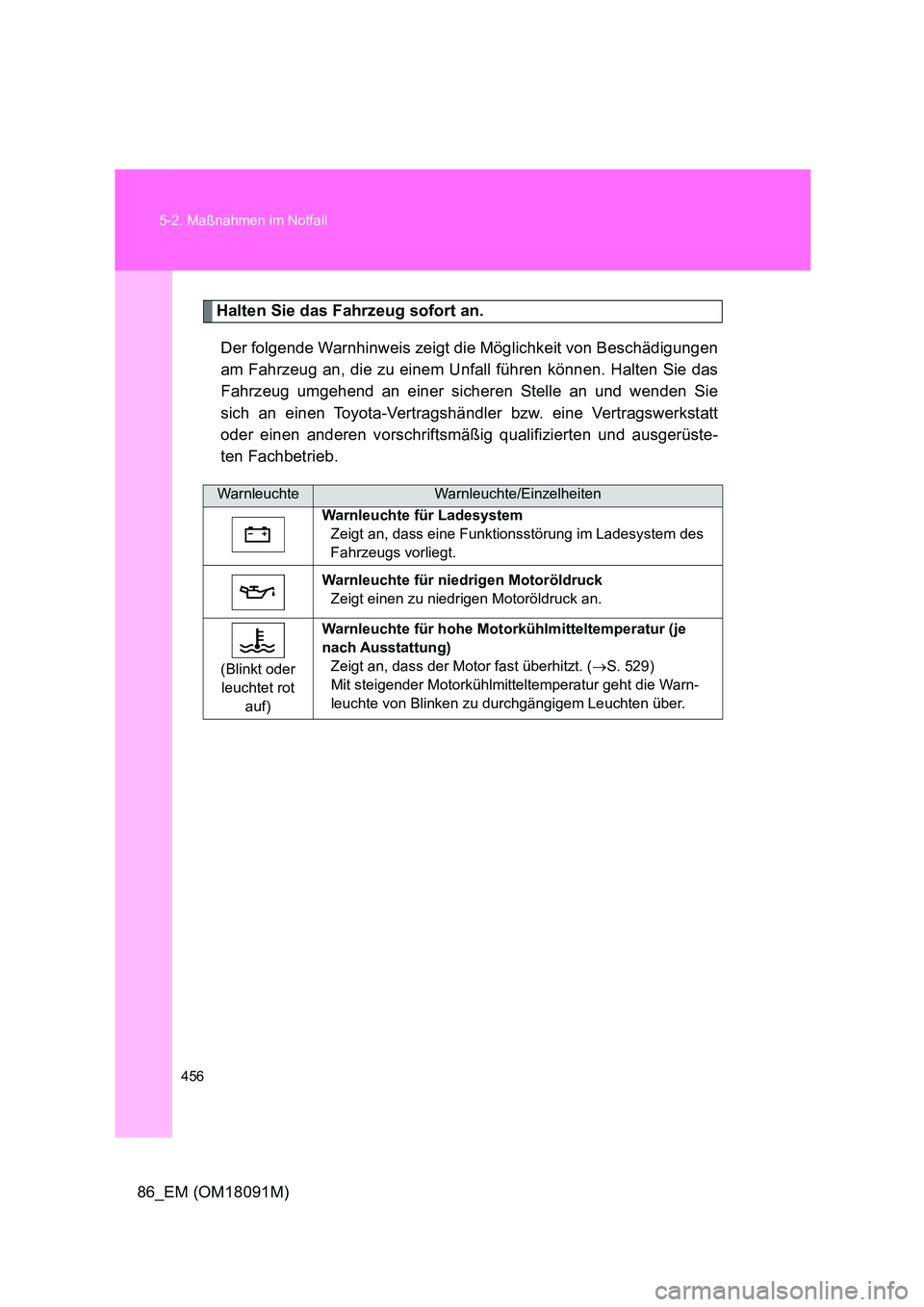

456
5-2. Maßnahmen im Notfall
86_EM (OM18091M)
Halten Sie das Fahrzeug sofort an.
Der folgende Warnhinweis zeigt die Möglichkeit von Beschädigungen
am Fahrzeug an, die zu einem Unfall führen können. Halten Sie das
Fahrzeug umgehend an einer sicheren Stelle an und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
WarnleuchteWarnleuchte/Einzelheiten
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung im Ladesystem des
Fahrzeugs vorliegt.
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
(Blinkt oder
leuchtet rot
auf)
Warnleuchte für hohe Motorkühlmitteltemperatur (je
nach Ausstattung)
Zeigt an, dass der Motor fast überhitzt. ( S. 529)
Mit steigender Motorkühlmittelt emperatur geht die Warn-
leuchte von Blinken zu durchgängigem Leuchten über.

5

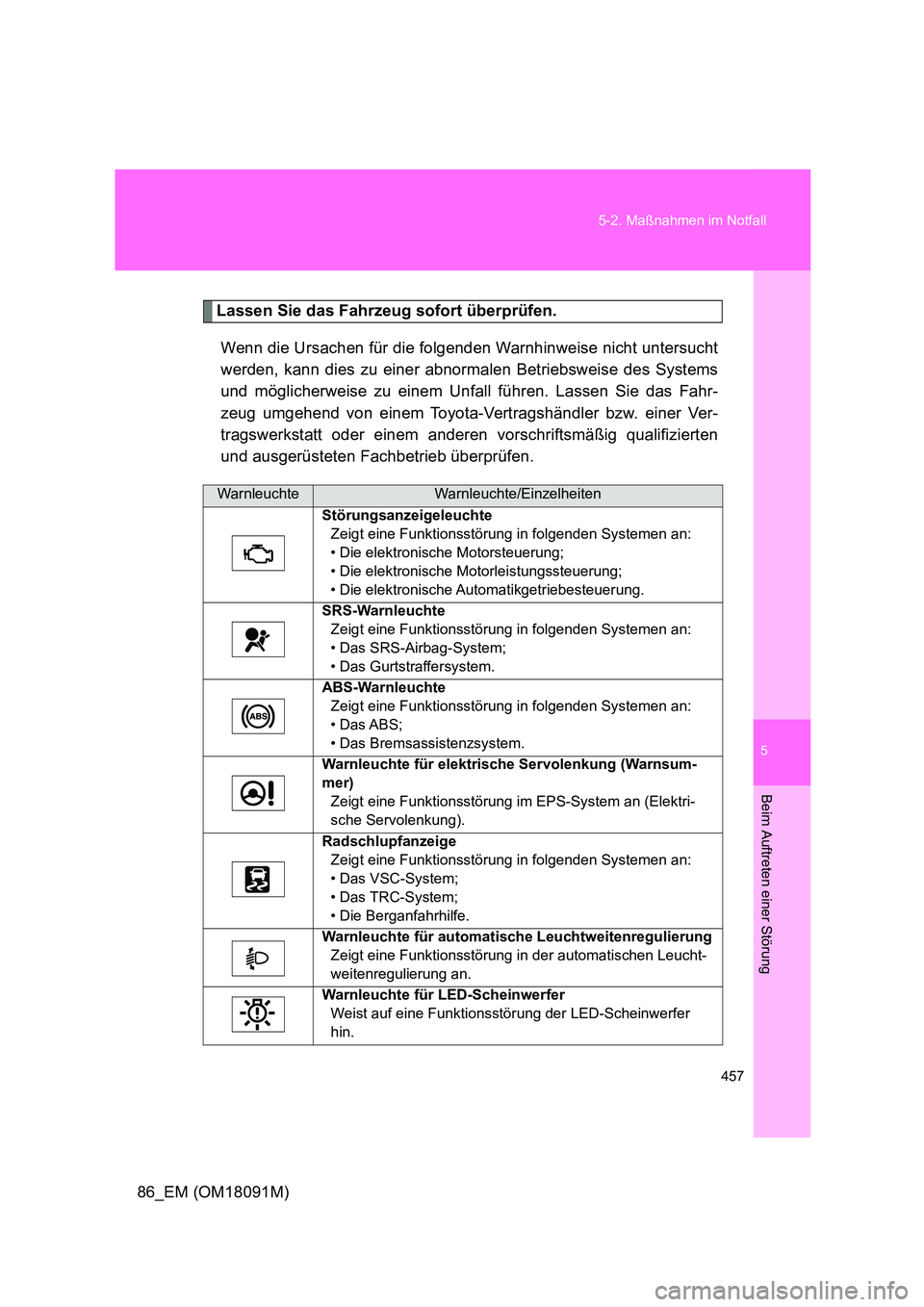

457
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18091M)
Lassen Sie das Fahrzeug sofort überprüfen.
Wenn die Ursachen für die folgenden Warnhinweise nicht untersucht
werden, kann dies zu einer abnormalen Betriebsweise des Systems
und möglicherweise zu einem Unfall führen. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten
Störungsanzeigeleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Die elektronische Motorsteuerung;
• Die elektronische Motorleistungssteuerung;
• Die elektronische Automatikgetriebesteuerung.
SRS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das SRS-Airbag-System;
• Das Gurtstraffersystem.
ABS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das ABS;
• Das Bremsassistenzsystem.
Warnleuchte für elektrische Servolenkung (Warnsum-
mer)
Zeigt eine Funktionsstörung im EPS-System an (Elektri-
sche Servolenkung).
Radschlupfanzeige
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das VSC-System;
• Das TRC-System;
• Die Berganfahrhilfe.
Warnleuchte für automatische Leuchtweitenregulierung
Zeigt eine Funktionsstörung in der automatischen Leucht-
weitenregulierung an.
Warnleuchte für LED-Scheinwerfer
Weist auf eine Funktionsstörung der LED-Scheinwerfer
hin.

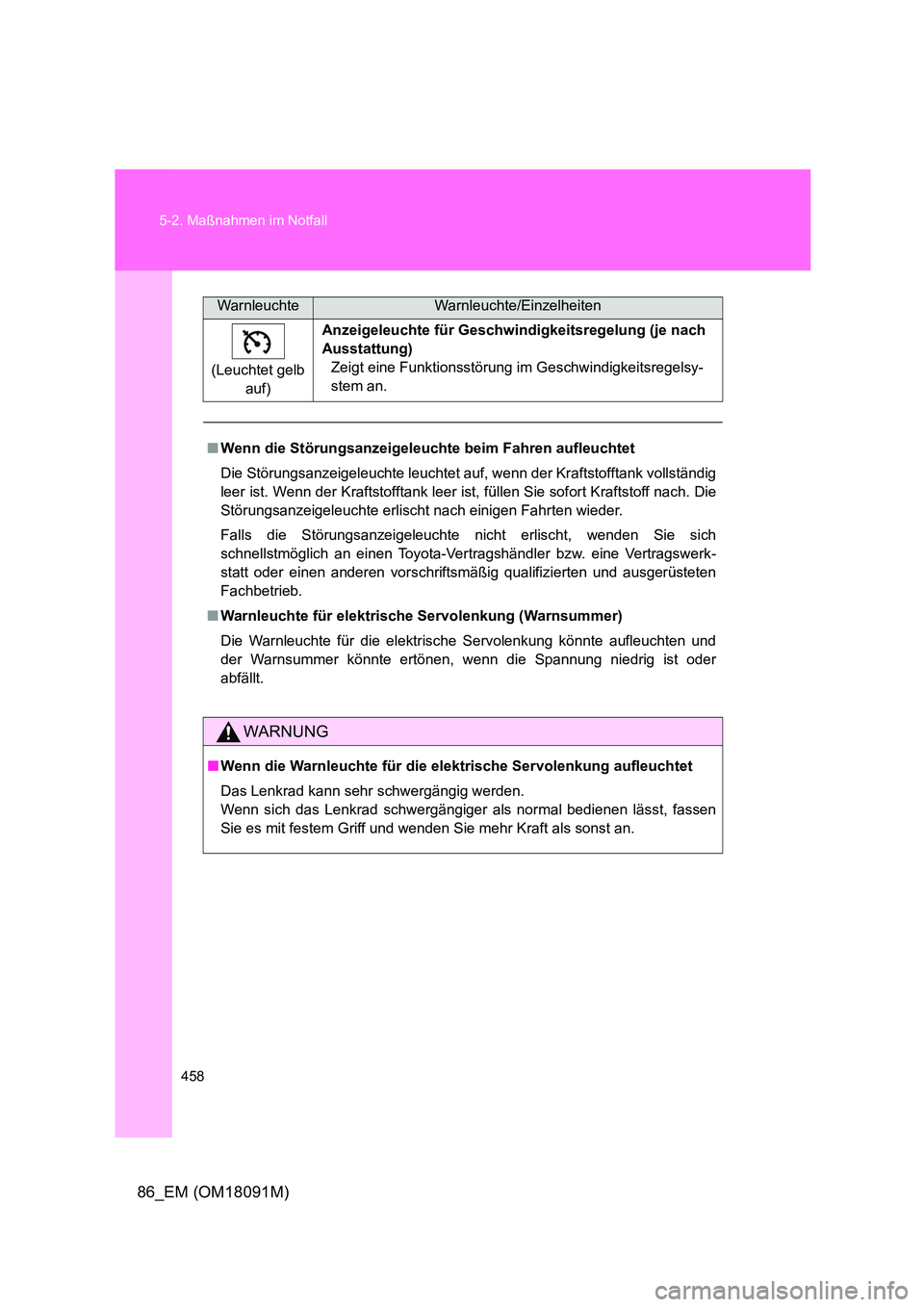

458
5-2. Maßnahmen im Notfall
86_EM (OM18091M)
(Leuchtet gelb
auf)
Anzeigeleuchte für Geschwindigkeitsregelung (je nach
Ausstattung)
Zeigt eine Funktionsstörung im Geschwindigkeitsregelsy-
stem an.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf, wenn der Kraftstofftank vollständig
leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die
Störungsanzeigeleuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich
schnellstmöglich an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
■ Warnleuchte für elektrische Servolenkung (Warnsummer)
Die Warnleuchte für die elektrische Servolenkung könnte aufleuchten und
der Warnsummer könnte ertönen, wenn die Spannung niedrig ist oder
abfällt.
WARNUNG
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen
Sie es mit festem Griff und wenden Sie mehr Kraft als sonst an.
WarnleuchteWarnleuchte/Einzelheiten

5

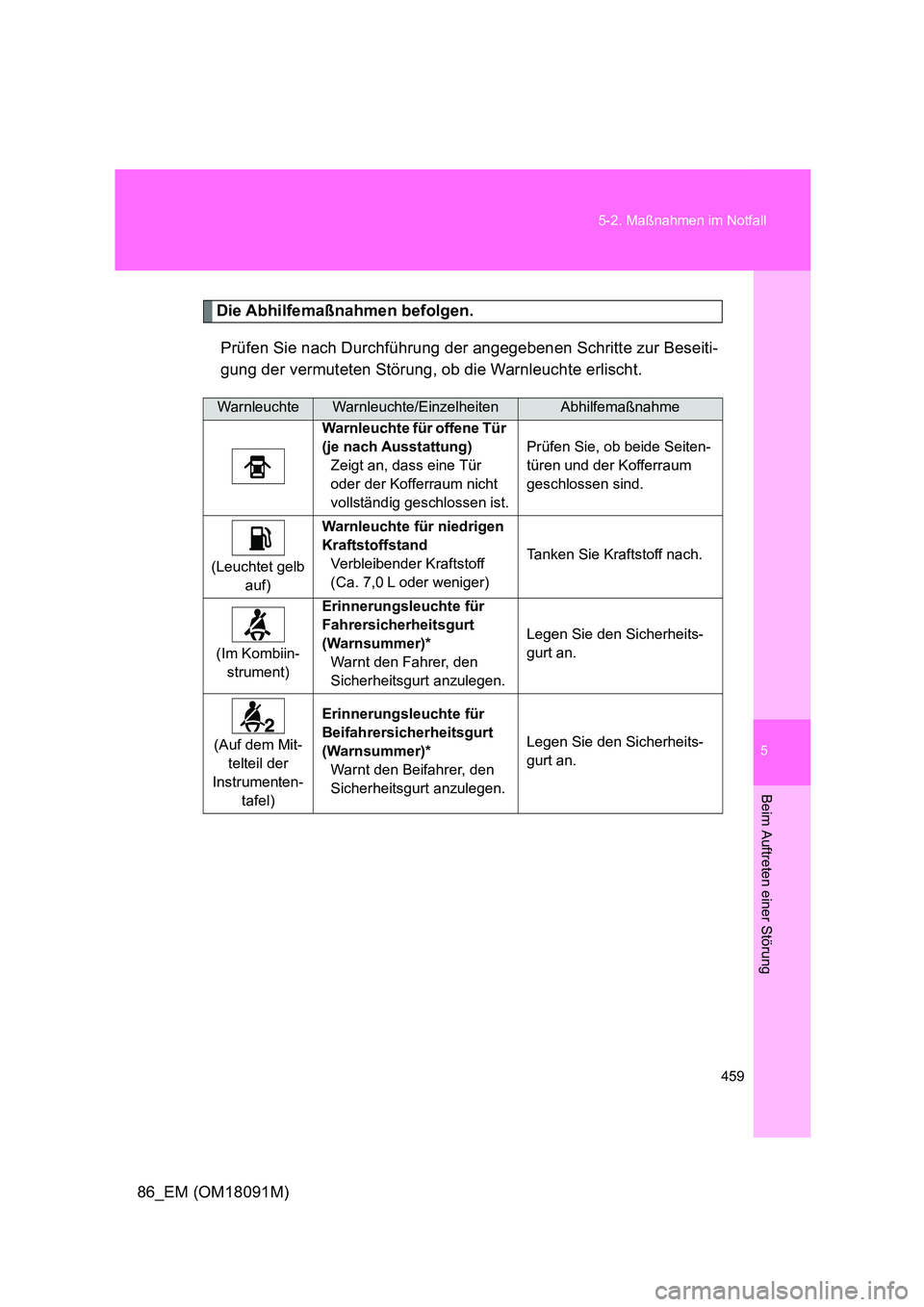

459
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18091M)
Die Abhilfemaßnahmen befolgen.
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseiti-
gung der vermuteten Störung, ob die Warnleuchte erlischt.
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
Warnleuchte für offene Tür
(je nach Ausstattung)
Zeigt an, dass eine Tür
oder der Kofferraum nicht
vollständig geschlossen ist.
Prüfen Sie, ob beide Seiten-
türen und der Kofferraum
geschlossen sind.
(Leuchtet gelb
auf)
Warnleuchte für niedrigen
Kraftstoffstand
Verbleibender Kraftstoff
(Ca. 7,0 L oder weniger)
Tanken Sie Kraftstoff nach.
(Im Kombiin-
strument)
Erinnerungsleuchte für
Fahrersicherheitsgurt
(Warnsummer)*
Warnt den Fahrer, den
Sicherheitsgurt anzulegen.
Legen Sie den Sicherheits-
gurt an.
(Auf dem Mit-
telteil der
Instrumenten-
tafel)
Erinnerungsleuchte für
Beifahrersicherheitsgurt
(Warnsummer)*
Warnt den Beifahrer, den
Sicherheitsgurt anzulegen.
Legen Sie den Sicherheits-
gurt an.

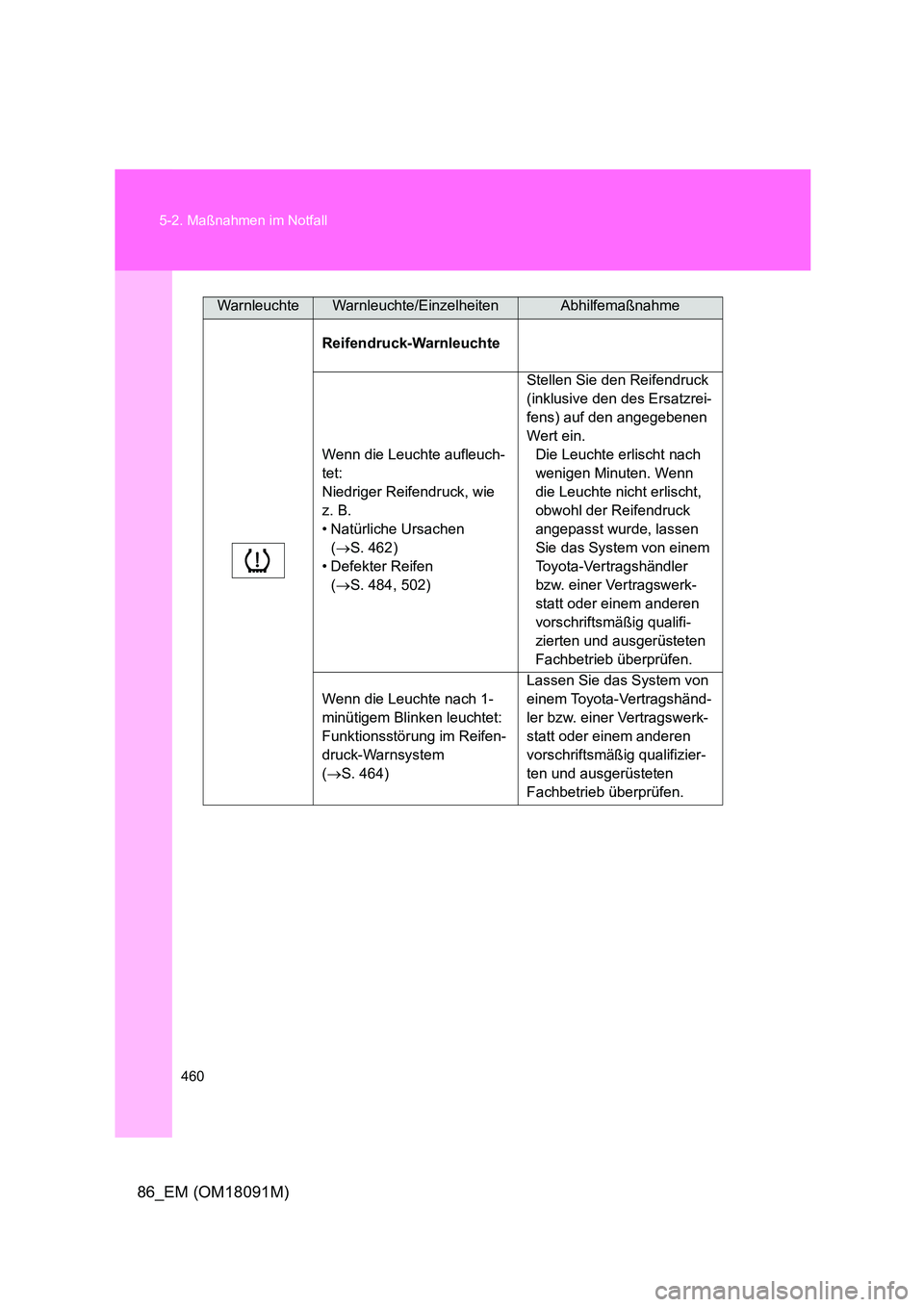

460
5-2. Maßnahmen im Notfall
86_EM (OM18091M)
Reifendruck-Warnleuchte
Wenn die Leuchte aufleuch-
tet:
Niedriger Reifendruck, wie
z. B.
• Natürliche Ursachen
( S. 462)
• Defekter Reifen
( S. 484, 502)
Stellen Sie den Reifendruck
(inklusive den des Ersatzrei-
fens) auf den angegebenen
Wert ein.
Die Leuchte erlischt nach
wenigen Minuten. Wenn
die Leuchte nicht erlischt,
obwohl der Reifendruck
angepasst wurde, lassen
Sie das System von einem
Toyota-Vertragshändler
bzw. einer Vertragswerk-
statt oder einem anderen
vorschriftsmäßig qualifi-
zierten und ausgerüsteten
Fachbetrieb überprüfen.
Wenn die Leuchte nach 1-
minütigem Blinken leuchtet:
Funktionsstörung im Reifen-
druck-Warnsystem
( S. 464)
Lassen Sie das System von
einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerk-
statt oder einem anderen
vorschriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/EinzelheitenAbhilfemaßnahme
