1-4. Hybridsystem
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE Bilden utgör endast ett förklarande exempe
l och kan skilja sig från de verkliga de-
larna.
Varningsdekal
Servicebrytare
Högspänningskablar (orange)
Drivenhet
Hybridbatteri
Bakre elmotor (hybridmotor)
Främre elmotor (hybridmotor)
Kompressor till lu ftkonditionering
nOm du får slut på bränsle
Om bilen har fått slut på bränsle och hy-
bridsystemet inte kan startas ska du fylla
på tillräckligt med bensin så att var-
ningslampan för låg bränslenivå (
sid. 400) slocknar. Om bränslenivån
i tanken är extremt låg kan hybridsyste-
met eventuellt inte startas. (Standard-
mängden bränsle 11,05 L, när bilen står
på plant underlag. Volymen kan variera
om bilen står på sluttande underlag. Fyll
Hybridsystem, säkerhetsanvisningar
Var försiktig när du hanterar hybridsystemet eftersom det är ett hög-
spänningssystem (max cirka 650 V) med delar som blir extremt heta
när hybridsystemet är i drift. Följ anvisningarna på dekalerna som är
fästa på bilen.
Systemkomponenter
OM48G42SE.book Page 71 Frid ay, November 27, 2020 1:43 PM

721-4. Hybridsystem
HIGHLANDER HV_EE_OM48G42SE på extra bränsle om bilen står på en
sluttning.)
nElektromagnetiska vågor
lHögspänningsdelar och -kablar på hy-
bridbilar innehåller elektromagnetiska
skydd och avger därför ungefär
samma mängd elektromagnetiska
vågor som konventionella bensindriv-
na bilar eller hemelektronisk utrust-
ning.
lDin bil kan orsaka ljudstörningar i radi-
odelar som tillverkats av tredje part.
nHybridbatteri
Hybridbatteriet har begränsad livs-
längd. Hybridbatteriets livslängd kan va-
riera beroende på körstil och körförhål-
landen.
nFörsäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
VARNING
nSäkerhetsåtgärder vid högspän-
ning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både lik-
ström och växelström är mycket farli-
ga och kan orsaka svåra brännskador
eller elektriska stötar vilket kan leda
till svåra eller livshotande skador.
lDu ska aldrig vidröra, ta isär, de-
montera eller byta ut högspän-
ningskomponenter, högspännings-
kablar eller deras anslutningar.
lHybridsystemet kan bli mycket
varmt efter start eftersom det an-
vänder högspänning. Var mycket
försiktig med såväl högspänningen
som den höga temperaturen och
lyd alltid texten på varningsdekaler-
na som är fästa på bilen.
lFörsök aldrig att öppna inspektions-
öppningen till servicebrytaren som
är placerad under baksätet. Servi-
cebrytaren, som är en del av hög-
spänningssystemet, ska bara an-
vändas vid servicetillfällen.
nFörsiktighet vid bilolyckor
Observera följande säkerhetsanvis-
ningar för att minska risken för svåra
eller livshotande skador:
lKör av bilen från vägen, placera
växelspaken i P, ansätt parkerings-
bromsen och stäng av hybridsyste-
met.
lRör aldrig högspänningskomponen-
ter, kablar och anslutningsdon.
lRör aldrig elkablar som sticker ut
utanför eller inne i bilen. Du kan få
en livsfarlig elektrisk stöt. Rör aldrig
någon kabel i elsystemet.
lOm vätska läcker ut från någon del
av bilen får du inte vidröra vätskan.
Det kan vara starkt alkalisk elek-
trolyt från hybridbatteriet. Om du får
vätska på huden eller i ögonen ska
du omedelbart skölja bort den med
stora mängder vatten eller, om möj-
ligt, med borsyrelösning. Uppsök
omedelbart läkare.
lOm det skulle börja brinna i hybrid-
bilen ska du lämna den snarast
möjligt. Använd aldrig en brand-
släckare som inte är avsedd för
elektrisk brand. Även en liten
mängd vatten kan vara farligt.
OM48G42SE.book Page 72 Frid ay, November 27, 2020 1:43 PM

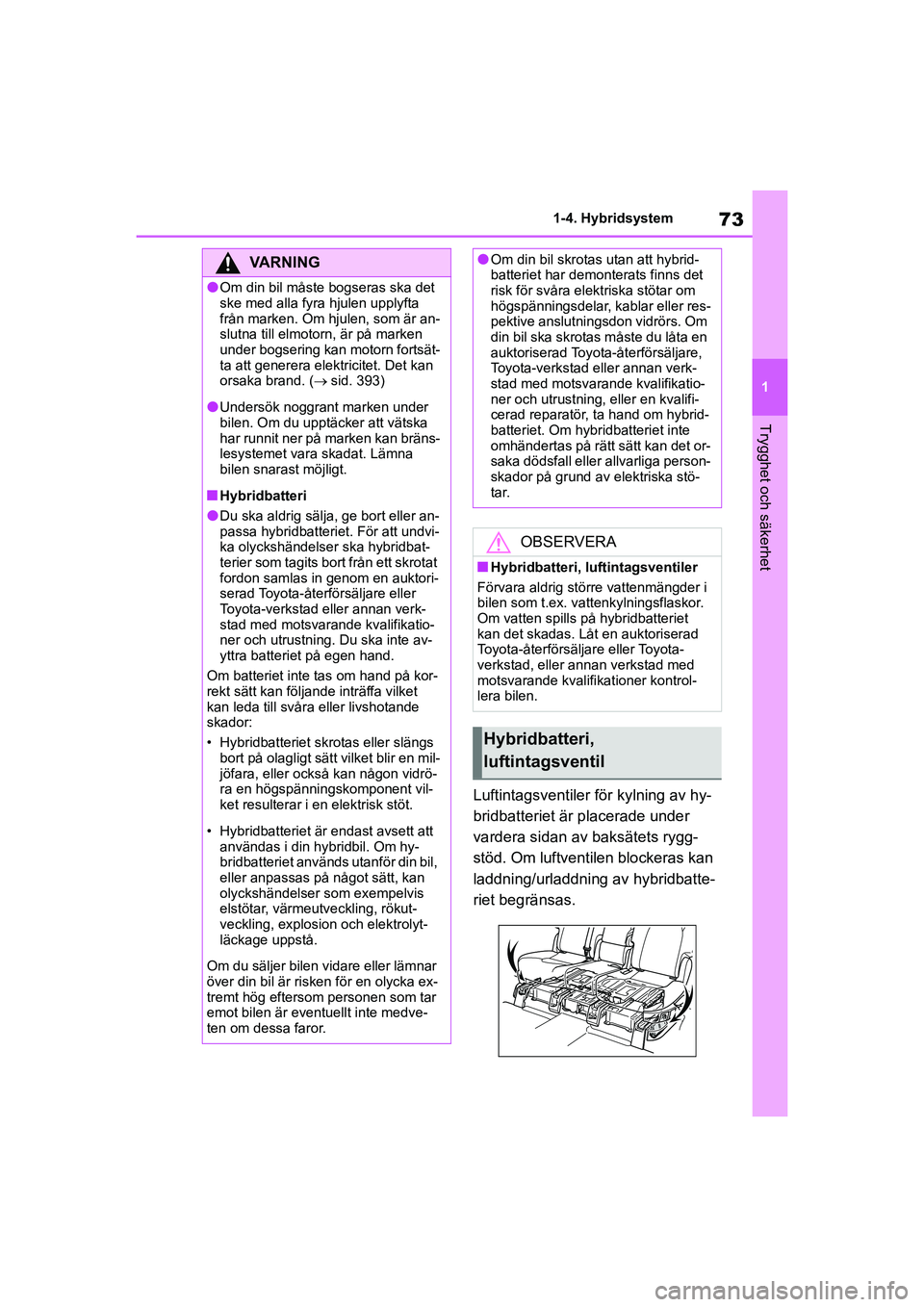

73
1
1-4. Hybridsystem
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE
Luftintagsventiler för kylning av hy-
bridbatteriet är placerade under
vardera sidan av baksätets rygg-
stöd. Om luftventilen blockeras kan
laddning/urladdning av hybridbatte-
riet begränsas.
VARNING
lOm din bil måste bogseras ska det
ske med alla fyra hjulen upplyfta
från marken. Om hjulen, som är an-
slutna till elmotorn, är på marken
under bogsering kan motorn fortsät-
ta att generera elektricitet. Det kan
orsaka brand. (
sid. 393)
lUndersök noggrant marken under
bilen. Om du upptäcker att vätska
har runnit ner på marken kan bräns-
lesystemet vara skadat. Lämna
bilen snarast möjligt.
nHybridbatteri
lDu ska aldrig sälja, ge bort eller an-
passa hybridbatteriet. För att undvi-
ka olyckshändelser ska hybridbat-
terier som tagits bort från ett skrotat
fordon samlas in genom en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning. Du ska inte av-
yttra batteriet på egen hand.
Om batteriet inte tas om hand på kor-
rekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande
skador:
• Hybridbatteriet skrotas eller slängs bort på olagligt sätt vilket blir en mil-
jöfara, eller också kan någon vidrö-
ra en högspänningskomponent vil-
ket resulterar i en elektrisk stöt.
• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hy-
bridbatteriet används utanför din bil,
eller anpassas på något sätt, kan
olyckshändelser som exempelvis
elstötar, värmeut veckling, rökut-
veckling, explosion och elektrolyt-
läckage uppstå.
Om du säljer bilen vidare eller lämnar
över din bil är risken för en olycka ex-
tremt hög eftersom personen som tar
emot bilen är eventuellt inte medve-
ten om dessa faror.
lOm din bil skrotas utan att hybrid-
batteriet har demonterats finns det
risk för svåra elektriska stötar om
högspänningsdelar, kablar eller res-
pektive anslutningsdon vidrörs. Om
din bil ska skrotas måste du låta en
auktoriserad Toyota-återförsäljare,
Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning, eller en kvalifi-
cerad reparatör, ta hand om hybrid-
batteriet. Om hybridbatteriet inte
omhändertas på rätt sätt kan det or-
saka dödsfall eller allvarliga person-
skador på grund av elektriska stö-
tar.
OBSERVERA
nHybridbatteri, lu ftintagsventiler
Förvara aldrig större vattenmängder i
bilen som t.ex. vatt enkylningsflaskor.
Om vatten spills på hybridbatteriet
kan det skadas. Låt en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen.
Hybridbatteri,
luftintagsventil
OM48G42SE.book Page 73 Frid ay, November 27, 2020 1:43 PM

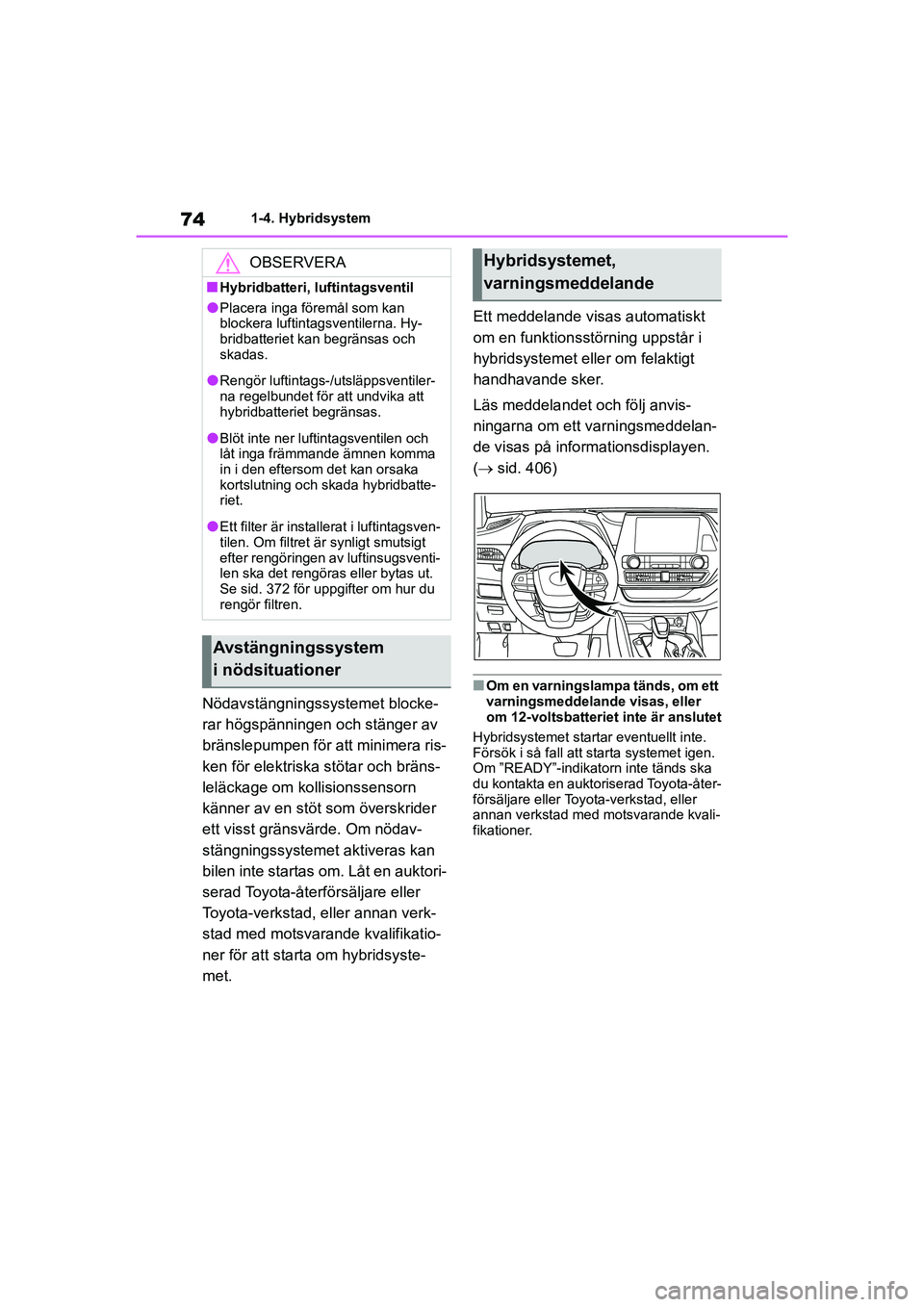

741-4. Hybridsystem
HIGHLANDER HV_EE_OM48G42SE
Nödavstängningssystemet blocke-
rar högspänningen och stänger av
bränslepumpen för att minimera ris-
ken för elektriska stötar och bräns-
leläckage om ko llisionssensorn
känner av en stöt som överskrider
ett visst gränsvärde. Om nödav-
stängningssystemet aktiveras kan
bilen inte startas om. Låt en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner för att starta om hybridsyste-
met. Ett meddelande visas automatiskt
om en funktionsstörning uppstår i
hybridsystemet elle
r om felaktigt
handhavande sker.
Läs meddelandet och följ anvis-
ningarna om ett varningsmeddelan-
de visas på informationsdisplayen.
(  sid. 406)
nOm en varningslampa tänds, om ett
varningsmeddelande visas, eller
om 12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om ”READY”-indikatorn inte tänds ska
du kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer.
OBSERVERA
nHybridbatteri, luftintagsventil
lPlacera inga föremål som kan
blockera luftintagsventilerna. Hy-
bridbatteriet kan begränsas och
skadas.
lRengör luftintags-/utsläppsventiler-
na regelbundet för att undvika att
hybridbatteriet begränsas.
lBlöt inte ner luftintagsventilen och
låt inga främmande ämnen komma
in i den eftersom det kan orsaka
kortslutning och skada hybridbatte-
riet.
lEtt filter är installerat i luftintagsven-
tilen. Om filtret är synligt smutsigt
efter rengöringen av luftinsugsventi-
len ska det rengöras eller bytas ut.
Se sid. 372 för uppgifter om hur du
rengör filtren.
Avstängningssystem
i nödsituationer
Hybridsystemet,
varningsmeddelande
OM48G42SE.book Page 74 Frid ay, November 27, 2020 1:43 PM

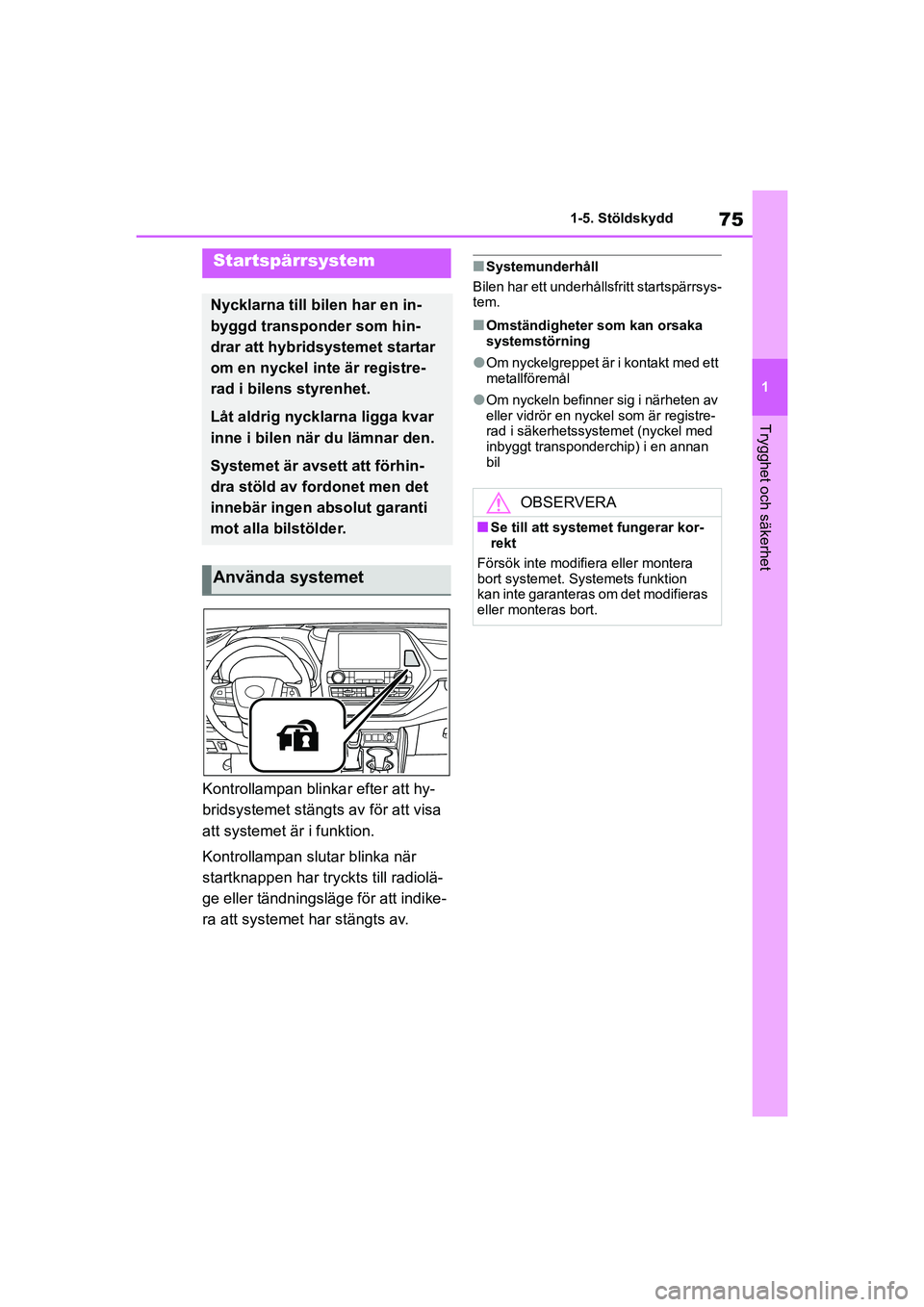

75
1
1-5. Stöldskydd
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE
1-5.Stöldskydd
Kontrollampan blinkar efter att hy-
bridsystemet stängts av för att visa
att systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radiolä-
ge eller tändningsläge för att indike-
ra att systemet har stängts av.
nSystemunderhåll
Bilen har ett underhållsfritt startspärrsys-
tem.
nOmständigheter som kan orsaka
systemstörning
lOm nyckelgreppet är i kontakt med ett
metallföremål
lOm nyckeln befinner sig i närheten av
eller vidrör en nyckel som är registre-
rad i säkerhetssystemet (nyckel med
inbyggt transponderchip) i en annan
bil
Startspärrsystem
Nycklarna till bilen har en in-
byggd transponder som hin-
drar att hybridsystemet startar
om en nyckel inte är registre-
rad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar
inne i bilen när du lämnar den.
Systemet är avsett att förhin-
dra stöld av fordonet men det
innebär ingen absolut garanti
mot alla bilstölder.
Använda systemet
OBSERVERA
nSe till att systemet fungerar kor-
rekt
Försök inte modifiera eller montera
bort systemet. Systemets funktion
kan inte garanteras om det modifieras
eller monteras bort.
OM48G42SE.book Page 75 Frid ay, November 27, 2020 1:43 PM

761-5. Stöldskydd
HIGHLANDER HV_EE_OM48G42SE
*: I förekommande fall
nKontroller innan bilen låses
Kontrollera följande för att förhindra
oväntad utlösning av larmet och
stöld av bilen:
 Ingen befinner sig inne i bilen.
 Fönstren, takluckan (i förekom-
mande fall) och panoramaglasta-
ket (i förekommande fall) är
stängda innan larmet aktiveras.
 Inga värdesaker eller andra per-
sonliga föremål är kvarlämnade i
bilen.
nInställning
Stäng dörrarna och motorhuven och
lås alla dörrarna med låsfunktionen
eller fjärrkontrollen. Systemet aktive-
ras automatiskt efter 30 sekunder.
Säkerhetsindikeringen växlar från fast
till blinkande sken när systemet är akti-
verat.
nAvbryta eller stänga av
Gör något av följande för att inakti-
vera eller stänga av larmen:
 Lås upp dörrarna med låsfunktio-
nen eller fjärrkontrollen.
 Starta hybridsystemet. (Larmet
inaktiveras eller stängs av efter
några sekunder.)
nSystemunderhåll
Bilen har ett underhå llsfritt larmsystem.
nUtlösning av larmet
Larmet kan utlösas i följande situationer:
(När larmet stoppas inaktiveras larmsys-
temet.)
lDörrarna låses upp med den mekanis-
ka nyckeln.
lNågon i bilen öppnar en dörr eller mo-
torhuven, eller låser upp bilen med en
invändig låsknapp.
Larm*
Larmet larmar med ljus och
ljud när systemet känner av ett
intrång.
Larmet utlöses i följande situa-
tioner när larmet är aktiverat:
 En låst dörr låses upp eller
öppnas på annat sätt än med
den elektroniska låsfunktionen
eller med fjärrkontrollen. (Dör-
rarna låses automatiskt igen.)
 Motorhuven öppnas.
Ställa in/avbryta/stänga av
larmsystemet
OM48G42SE.book Page 76 Frid ay, November 27, 2020 1:43 PM

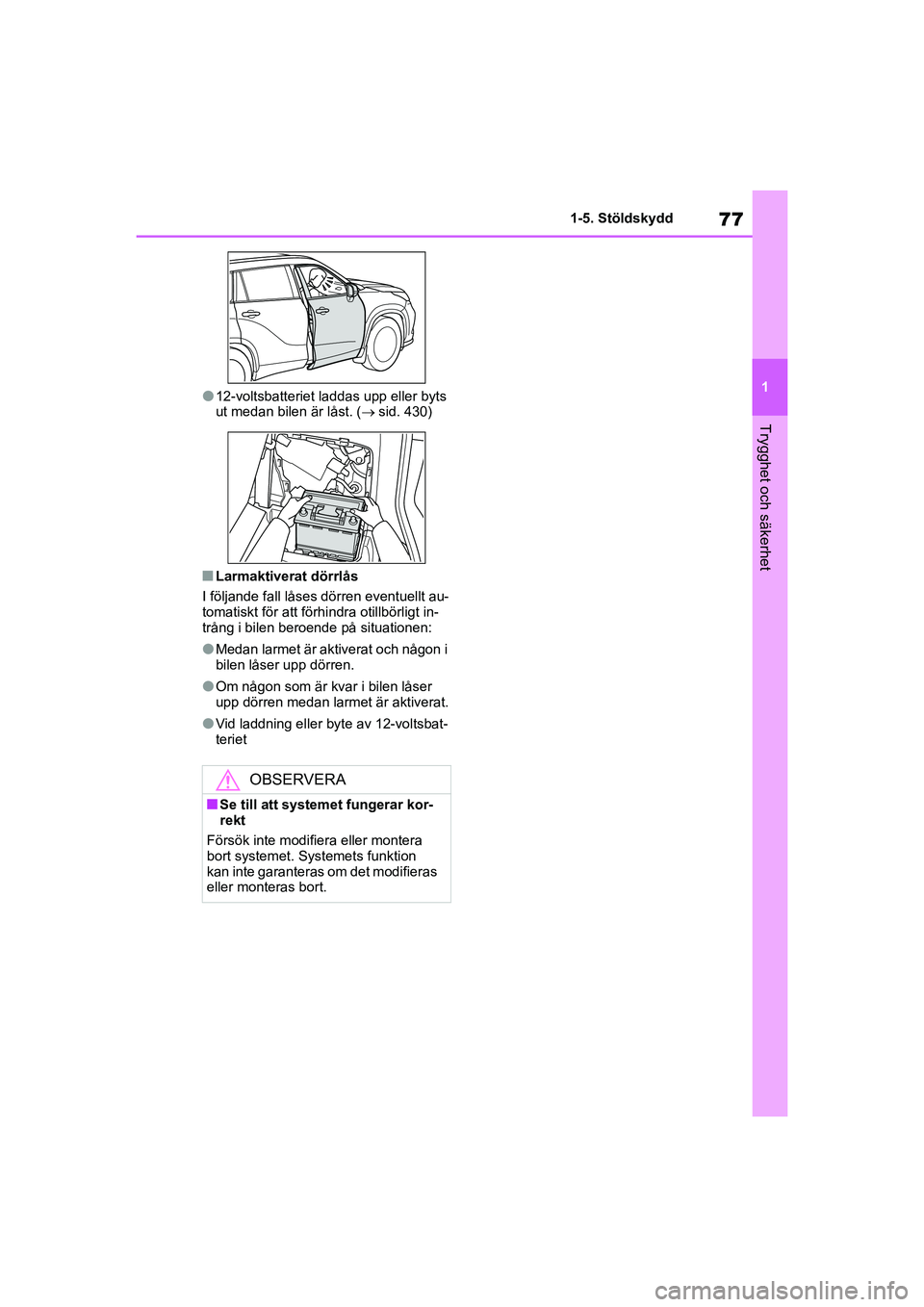

77
1
1-5. Stöldskydd
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE
l12-voltsbatteriet laddas upp eller byts
ut medan bilen är låst. (
sid. 430)
nLarmaktiverat dörrlås
I följande fall låses dörren eventuellt au-
tomatiskt för att förhindra otillbörligt in-
trång i bilen beroende på situationen:
lMedan larmet är aktiverat och någon i
bilen låser upp dörren.
lOm någon som är kvar i bilen låser
upp dörren medan larmet är aktiverat.
lVid laddning eller byte av 12-voltsbat-
teriet
OBSERVERA
nSe till att systemet fungerar kor-
rekt
Försök inte modifiera eller montera
bort systemet. Systemets funktion
kan inte garanteras om det modifieras
eller monteras bort.
OM48G42SE.book Page 77 Frid ay, November 27, 2020 1:43 PM

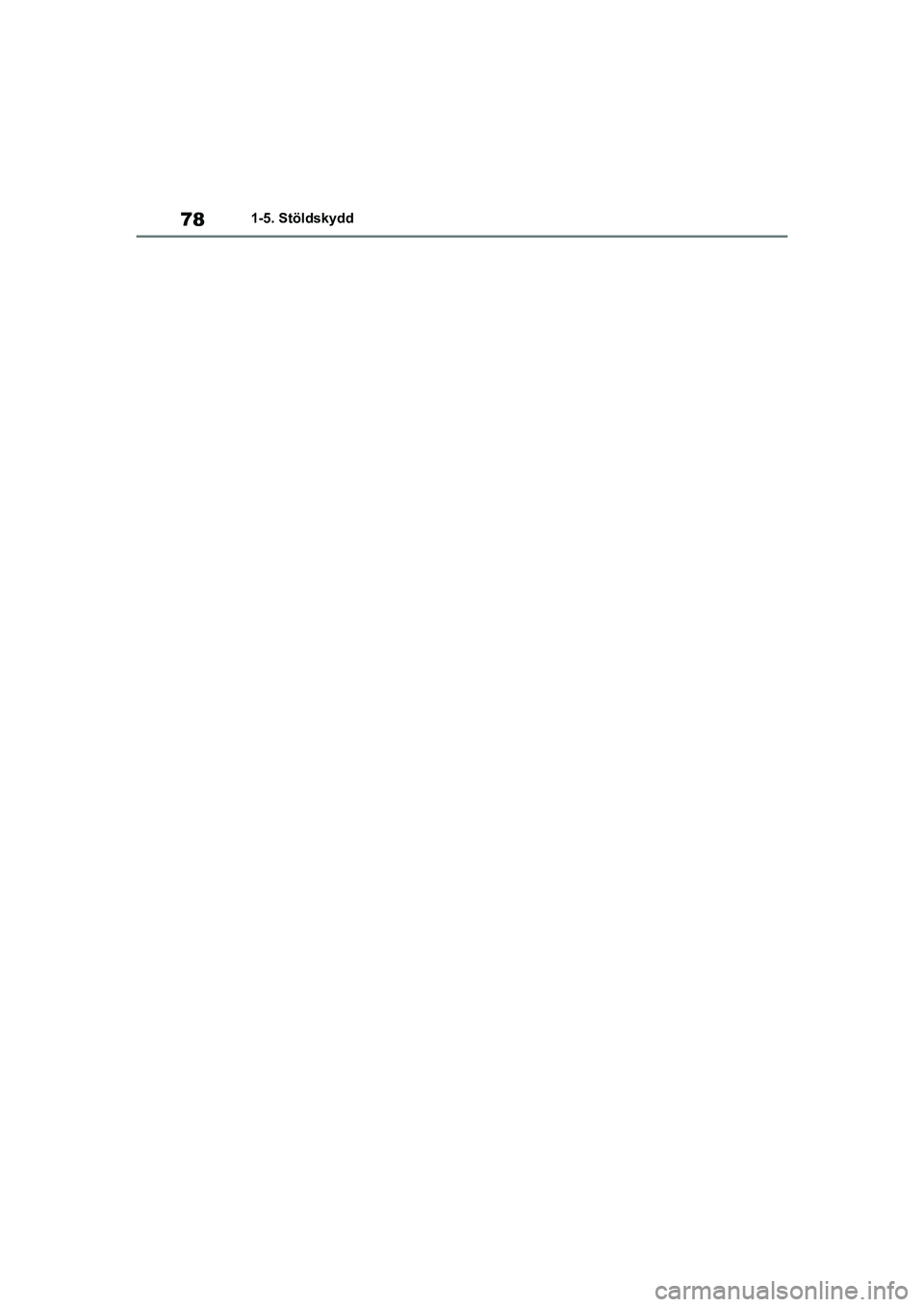

78
HIGHLANDER HV_EE_OM48G42SE1-5. Stöldskydd
OM48G42SE.book Page 78 Frid
ay, November 27, 2020 1:43 PM

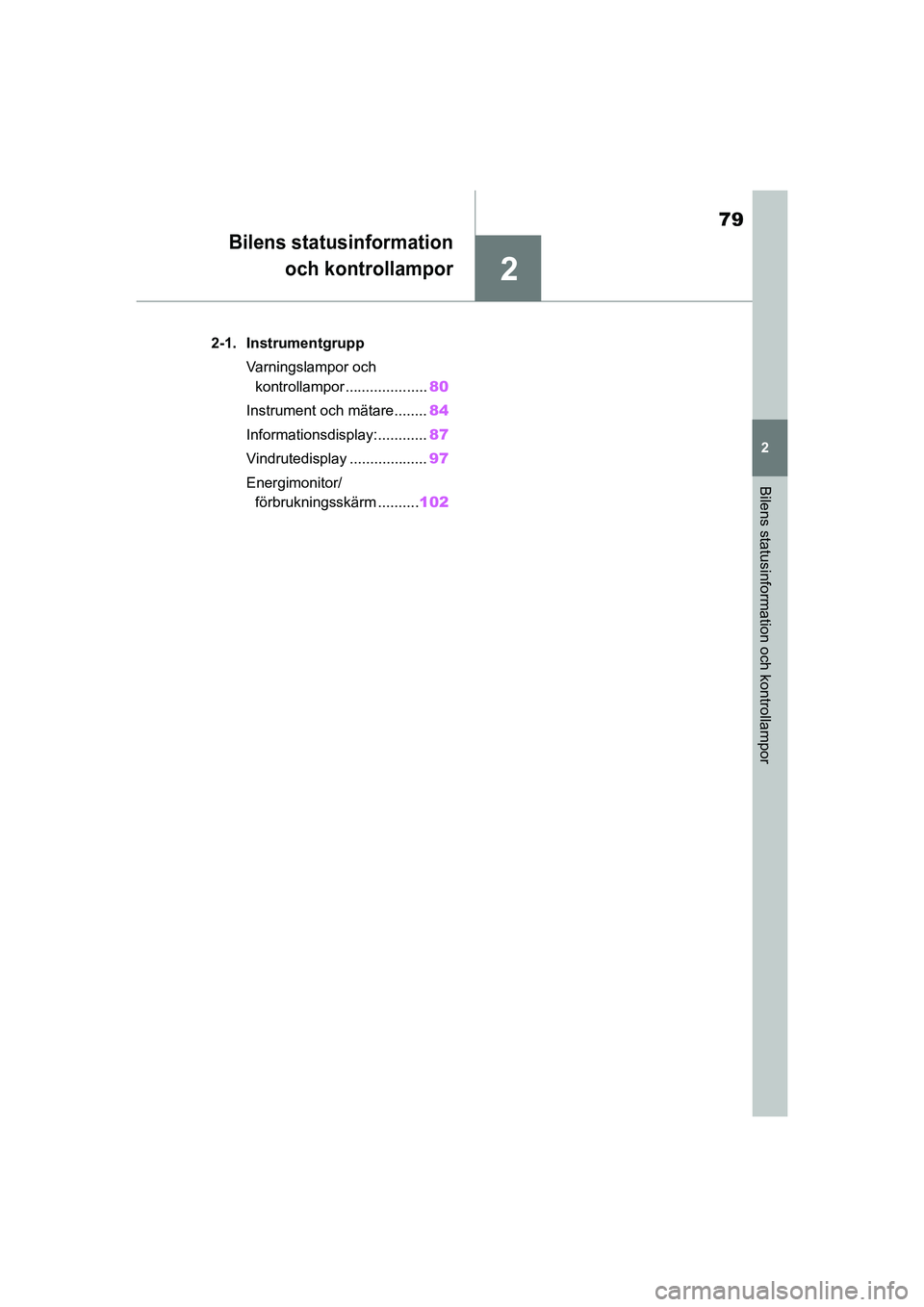

2
79
2
Bilens statusinformation och kontrollampor
HIGHLANDER HV_EE_OM48G42SE
Bilens statusinformation
och kontrollampor
.2-1. Instrumentgrupp
Varningslampor och kontrollampor .................... 80
Instrument och mätare........ 84
Informationsdisplay:............ 87
Vindrutedisplay ................... 97
Energimonitor/ förbrukningsskärm .......... 102
OM48G42SE.book Page 79 Frid ay, November 27, 2020 1:43 PM

802-1. Instrumentgrupp
HIGHLANDER HV_EE_OM48G42SE
2-1.Instrumentgrupp
I förklarande syfte visar bilderna nedan samtliga varnings- och kontrollam-
por som tänds.
Enheterna som används på instrumenten och vissa indikatorer kan variera
beroende på land.
Varningslamporna informerar föra-
ren om funktionsstörningar i något
av bilens system.
Varningslampor och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen
och i ytterbackspeglarna håller föraren informerad om status i bi-
lens olika system.
Varningslampor och kontrollampor visas i instrumentgruppen
Varningslampor
(röd) Bromssystem, varningslam-
pa*1 (
 sid. 397)
(gul) Bromssystem, varningslam-
pa
*1 (
 sid. 397)
Hög kylvätsketemperatur,
varningslampa
*2 (  sid. 397)
Hybridsystemet överhettas,
varningslampa
*2 ( sid. 398)
Laddningssystem, varnings-
lampa
*2 (  sid. 398)
Lågt oljetryck, varningslam-
pa
*2 (  sid. 398)
Funktionsstörning, kontrol-
lampa
*1 (  sid. 398)
Krockkuddesystem, var-
ningslampa
*1 (  sid. 399)
ABS varningslampa
*1
(  sid. 399)
OM48G42SE.book Page 80 Frid ay, November 27, 2020 1:43 PM
