TOYOTA HIGHLANDER 2020 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2020, Model line: HIGHLANDER, Model: TOYOTA HIGHLANDER 2020Pages: 576, PDF Dimensioni: 123.86 MB

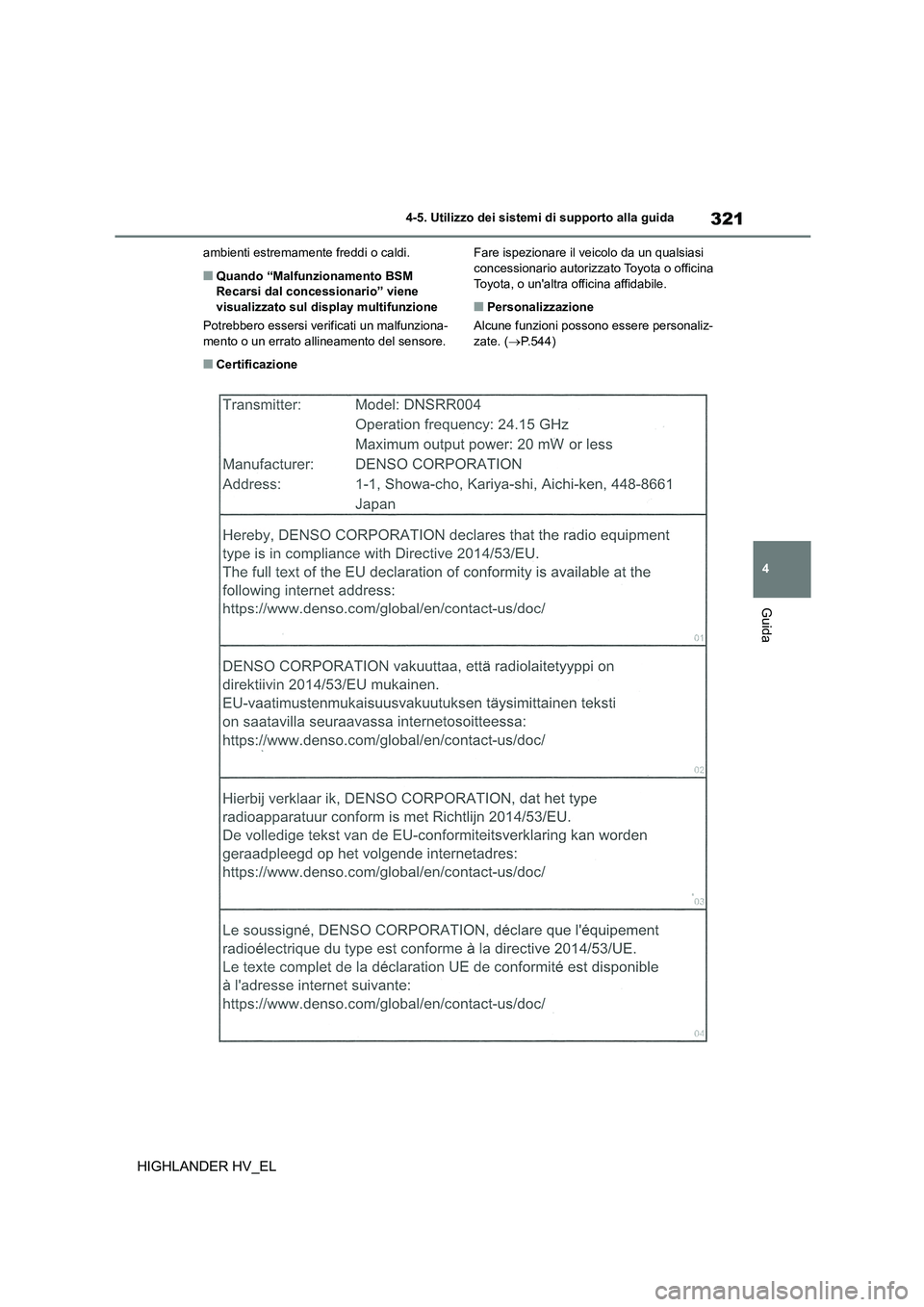

Page 321 of 576

321
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
ambienti estremamente freddi o caldi.
■Quando “Malfunzionamento BSM Recarsi dal concessionario” viene
visualizzato sul display multifunzione
Potrebbero essersi verificati un malfunziona-
mento o un errato allineamento del sensore.
Fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
■Personalizzazione
Alcune funzioni possono essere personaliz-
zate. ( P.544)
■Certificazione

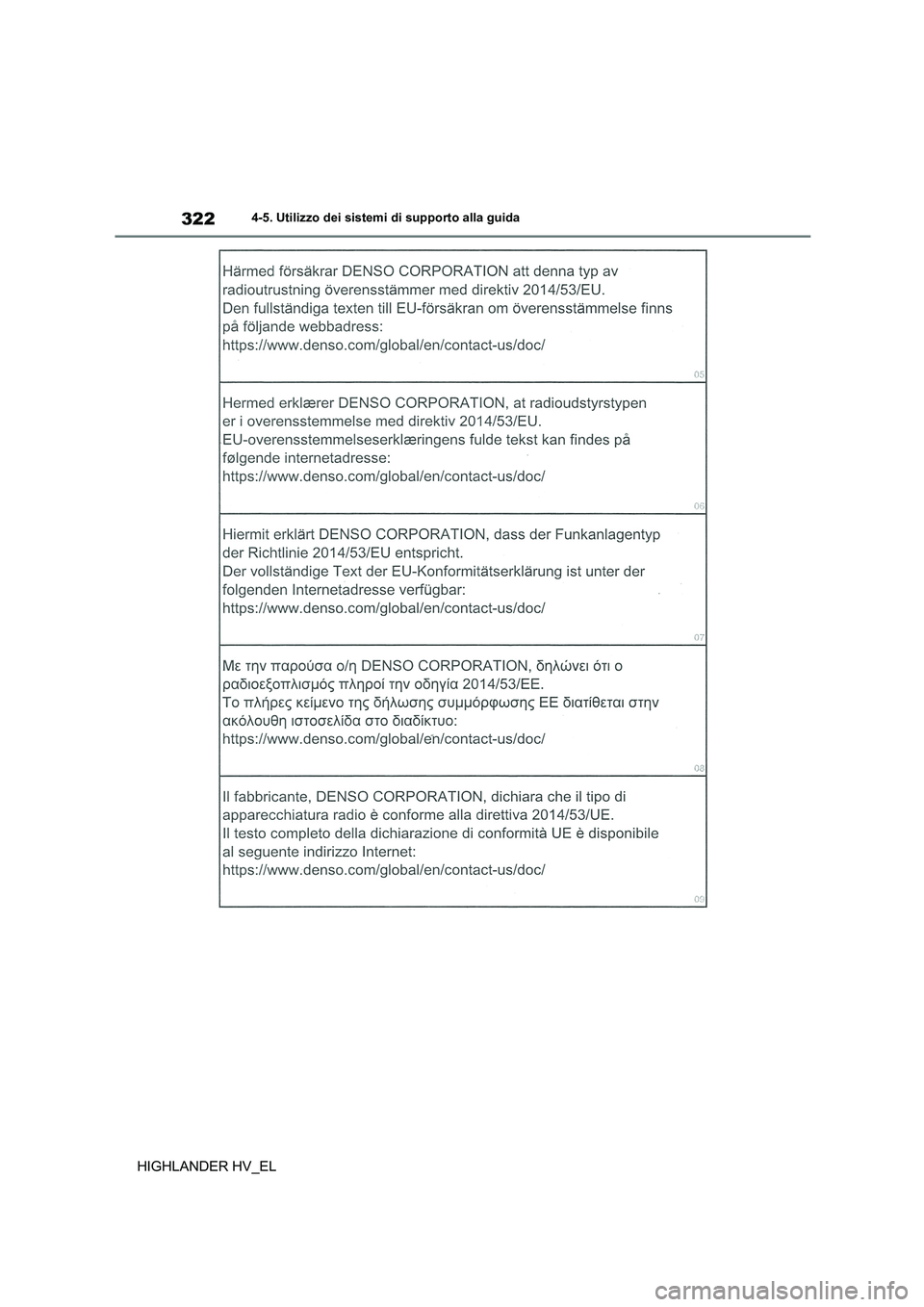

Page 322 of 576

3224-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL

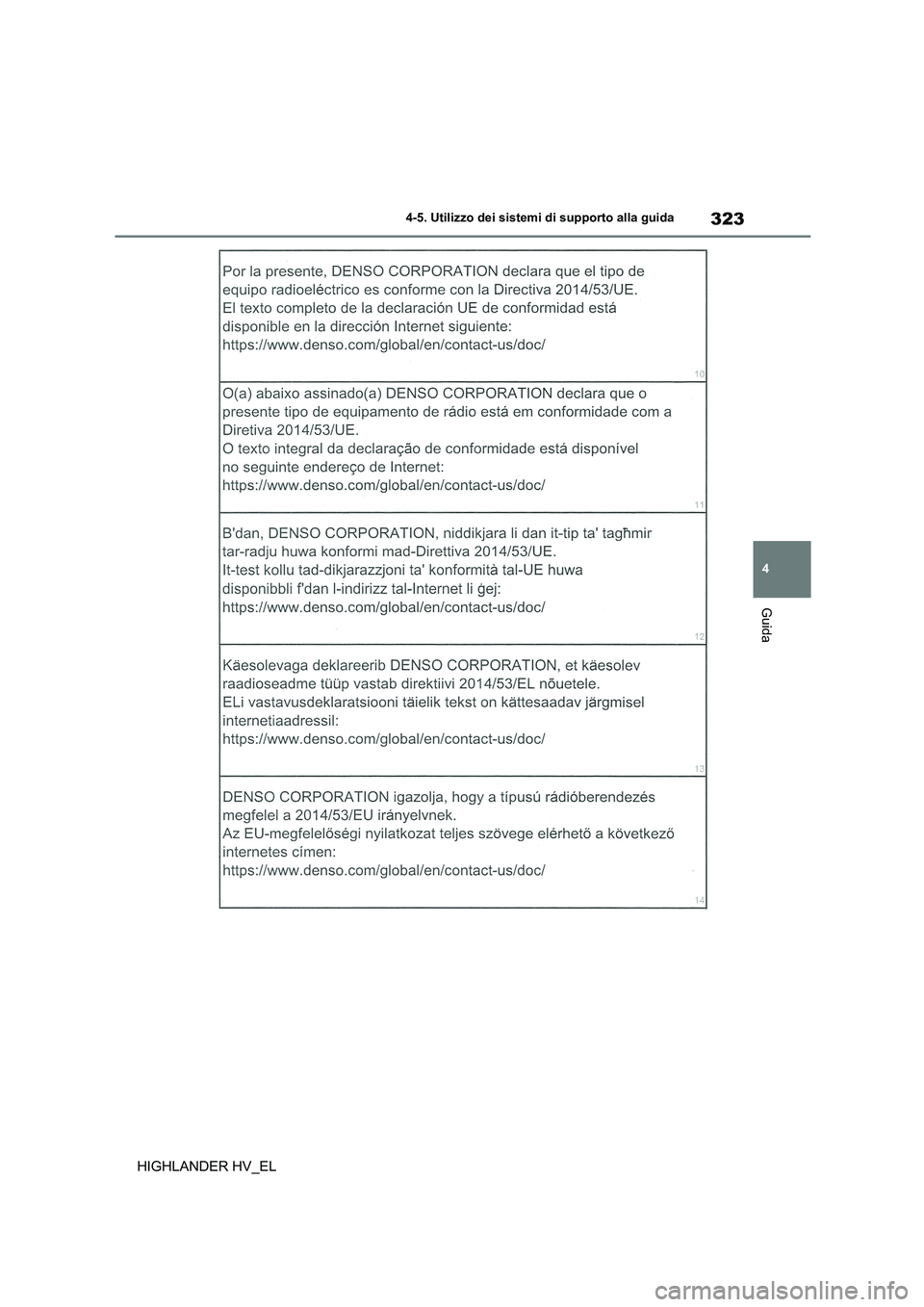

Page 323 of 576

323
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL

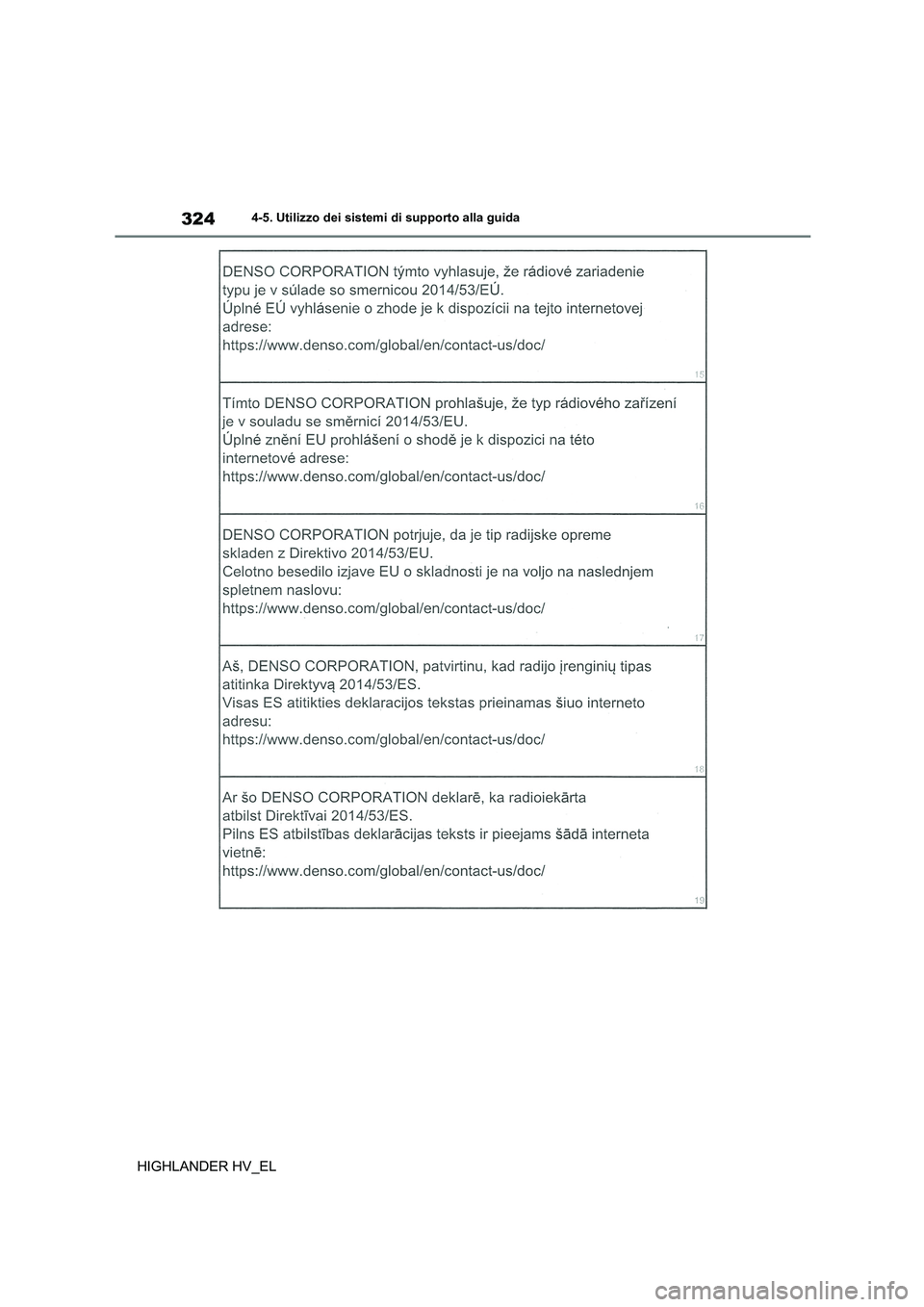

Page 324 of 576

3244-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL

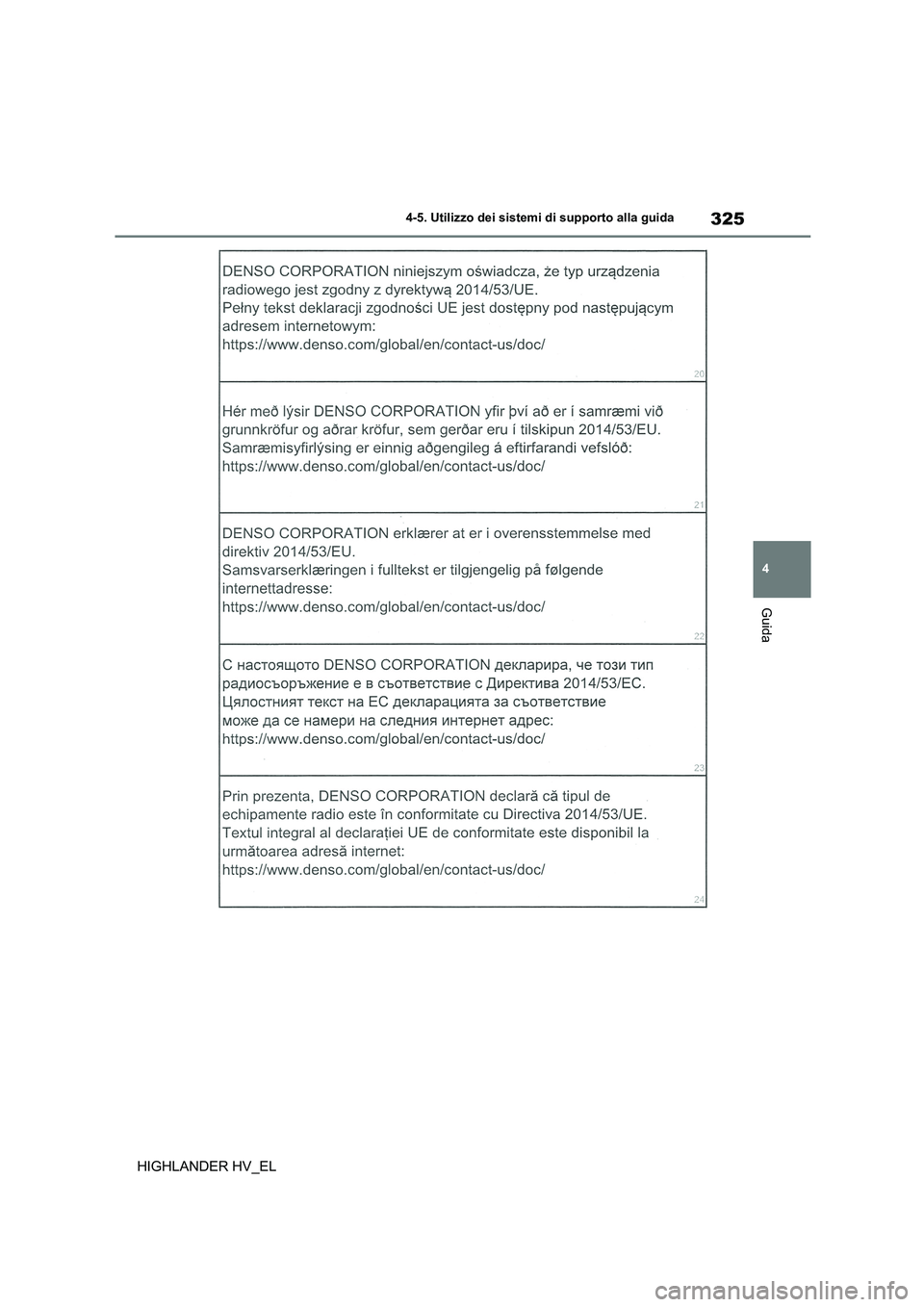

Page 325 of 576

325
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL

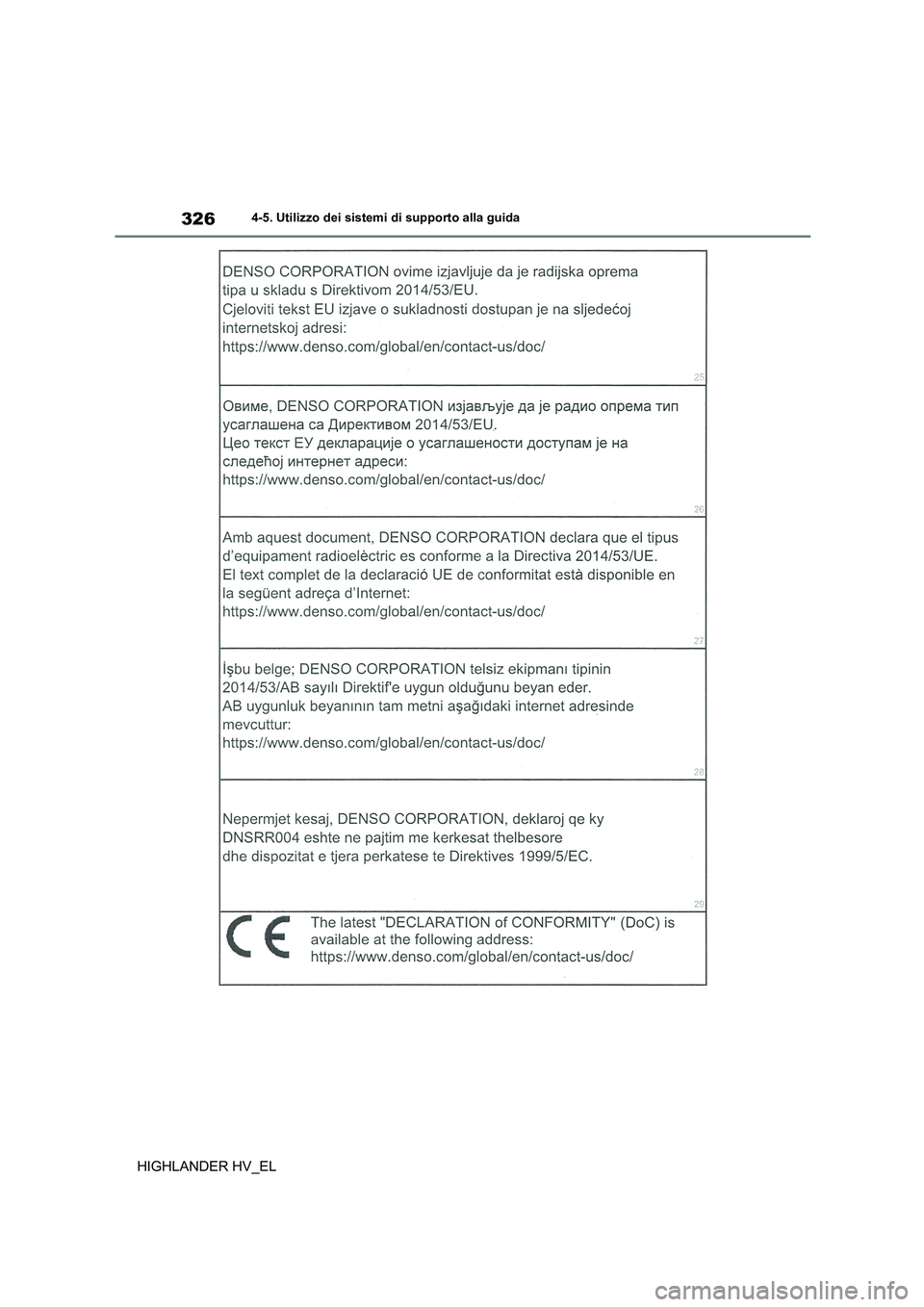

Page 326 of 576

3264-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL

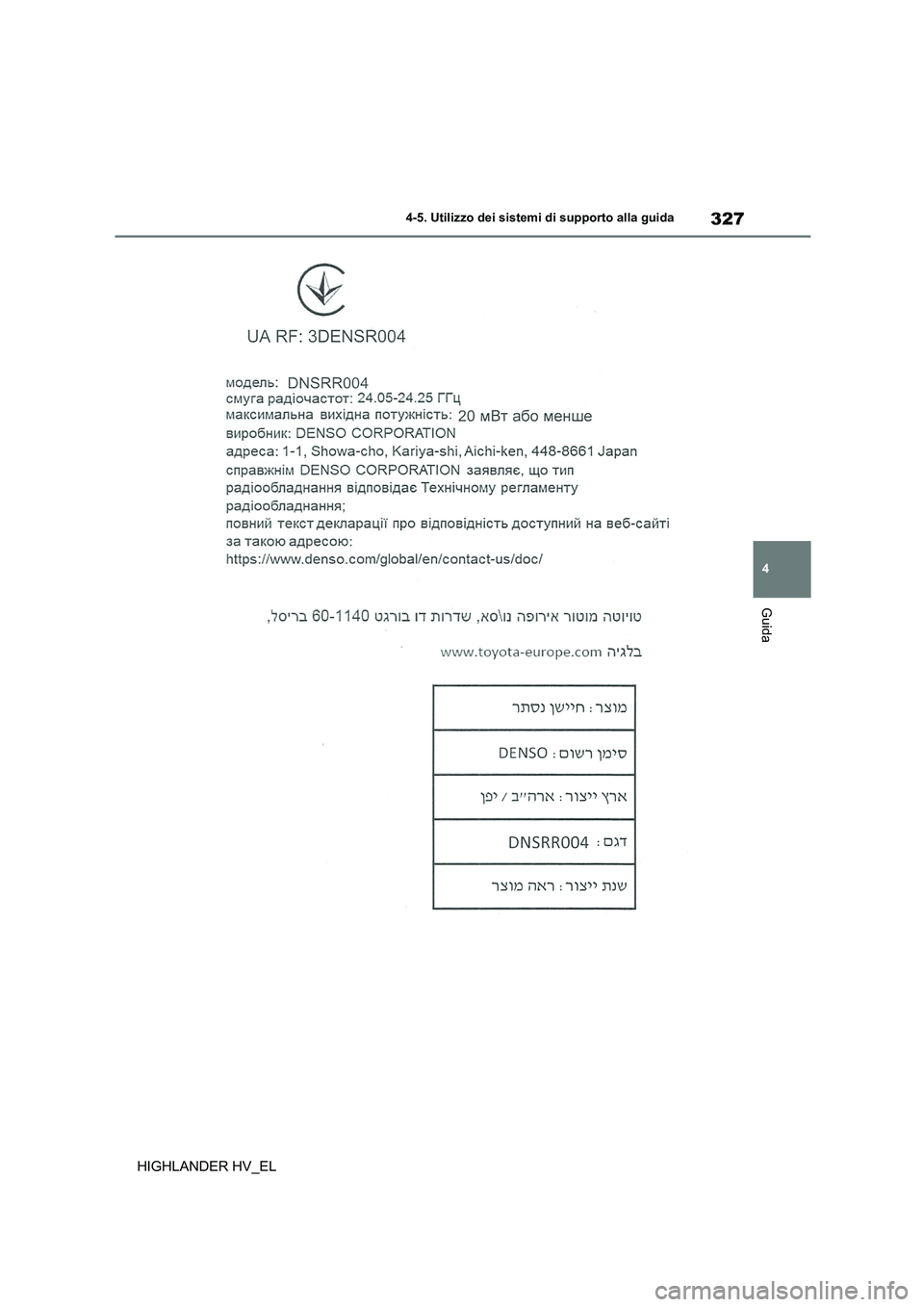

Page 327 of 576

327
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL

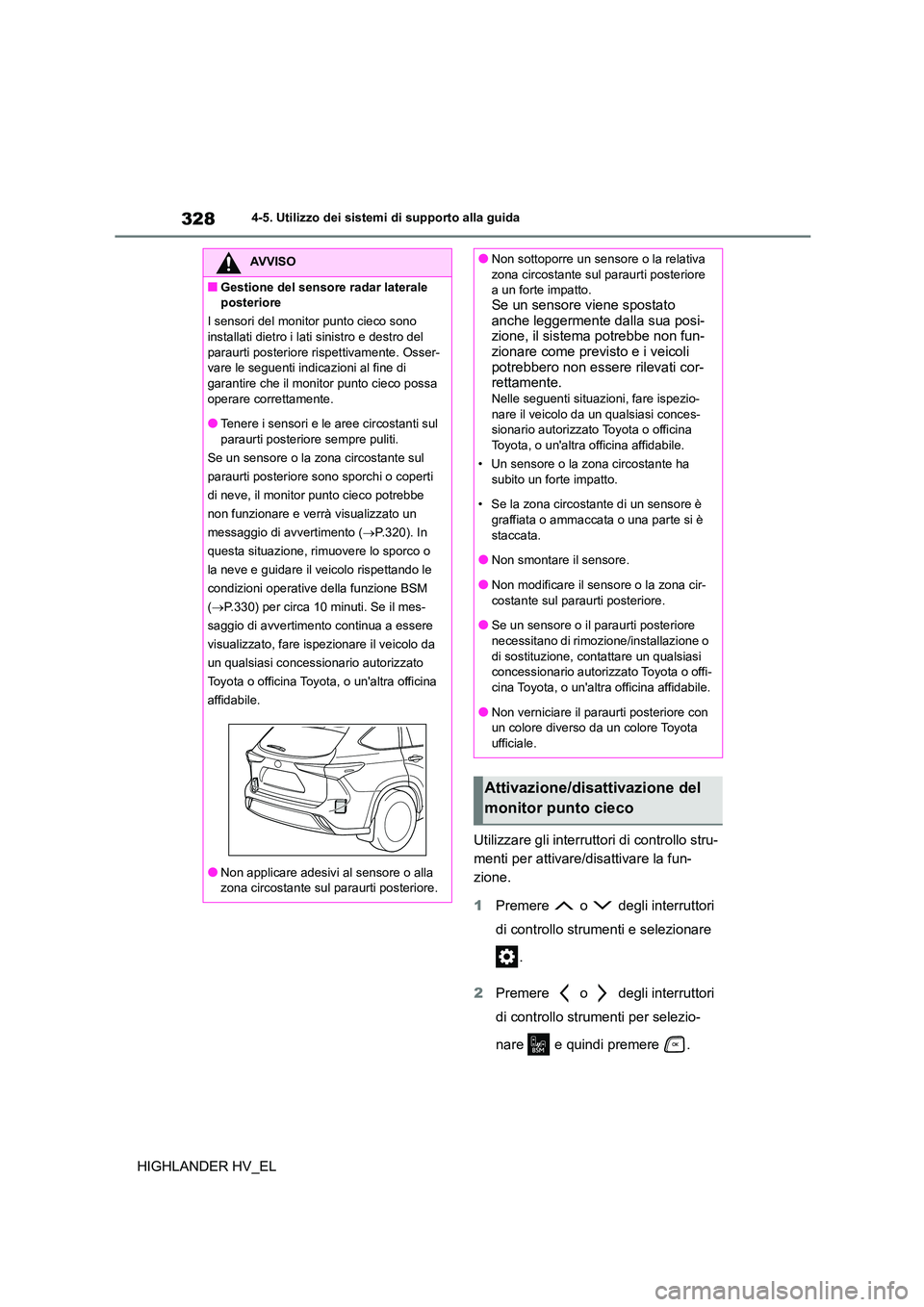

Page 328 of 576

3284-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
Utilizzare gli interruttori di controllo stru-
menti per attivare/disattivare la fun-
zione.
1 Premere o degli interruttori
di controllo strumenti e selezionare
.
2 Premere o degli interruttori
di controllo strumenti per selezio-
nare e quindi premere .
AVVISO
■Gestione del sensore radar laterale
posteriore
I sensori del monitor punto cieco sono
installati dietro i lati sinistro e destro del paraurti posteriore rispettivamente. Osser-
vare le seguenti indi cazioni al fine di
garantire che il monitor punto cieco possa operare correttamente.
●Tenere i sensori e le aree circostanti sul
paraurti posteriore sempre puliti.
Se un sensore o la zona circostante sul
paraurti posteriore sono sporchi o coperti
di neve, il monitor punto cieco potrebbe
non funzionare e verrà visualizzato un
messaggio di avvertimento ( P.320). In
questa situazione, rim uovere lo sporco o
la neve e guidare il veicolo rispettando le
condizioni operative della funzione BSM
( P.330) per circa 10 minuti. Se il mes-
saggio di avvertimento continua a essere
visualizzato, fare is pezionare il veicolo da
un qualsiasi c oncessionario autorizzato
Toyota o officina Toyota, o un'altra officina
affidabile.
●Non applicare adesivi al sensore o alla zona circostante sul paraurti posteriore.
●Non sottoporre un sensore o la relativa
zona circostante sul paraurti posteriore
a un forte impatto.Se un sensore viene spostato
anche leggermente dalla sua posi-
zione, il sistema potrebbe non fun- zionare come previsto e i veicoli
potrebbero non essere rilevati cor-
rettamente.Nelle seguenti situazioni, fare ispezio-
nare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
• Un sensore o la zona circostante ha subito un forte impatto.
• Se la zona circostante di un sensore è
graffiata o ammaccata o una parte si è staccata.
●Non smontare il sensore.
●Non modificare il sensore o la zona cir-costante sul paraurti posteriore.
●Se un sensore o il paraurti posteriore
necessitano di rimozione/installazione o di sostituzione, contattare un qualsiasi
concessionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina affidabile.
●Non verniciare il paraurti posteriore con
un colore diverso da un colore Toyota
ufficiale.
Attivazione/disattivazione del
monitor punto cieco

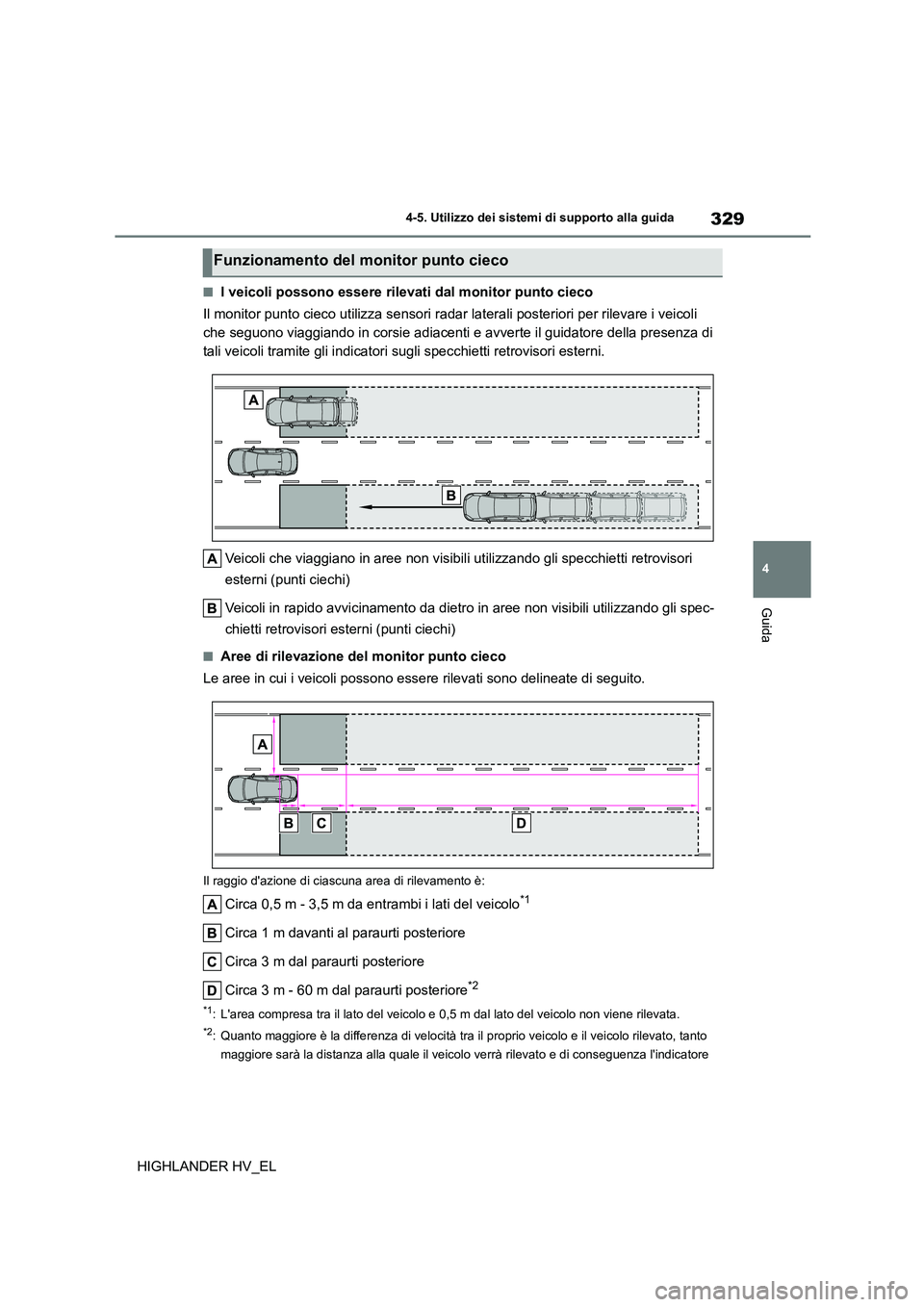

Page 329 of 576

329
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
HIGHLANDER HV_EL
■I veicoli possono essere rilevati dal monitor punto cieco
Il monitor punto cieco utilizza sensori radar laterali posteriori per rilevare i veicoli
che seguono viaggiando in corsie adiacenti e avverte il guidatore della presenza di
tali veicoli tramite gli indicatori sugli specchietti retrovisori esterni.
Veicoli che viaggiano in aree non visibili utilizzando gli specchietti retrovisori
esterni (punti ciechi)
Veicoli in rapido avvicinamento da dietro in aree non visibili utilizzando gli spec-
chietti retrovisori esterni (punti ciechi)
■Aree di rilevazione del monitor punto cieco
Le aree in cui i veicoli possono essere rilevati sono delineate di seguito.
Il raggio d'azione di cias cuna area di rilevamento è:
Circa 0,5 m - 3,5 m da entrambi i lati del veicolo*1
Circa 1 m davanti al paraurti posteriore
Circa 3 m dal paraurti posteriore
Circa 3 m - 60 m dal paraurti posteriore*2
*1: L'area compresa tra il lato del veicolo e 0,5 m dal lato del veicolo non viene rilevata.
*2: Quanto maggiore è la differenza di velocità tra il proprio veicolo e il veicolo rilevato, tanto
maggiore sarà la distanza alla quale il veicolo verrà rilevato e di conseguenza l'indicatore
Funzionamento del monitor punto cieco

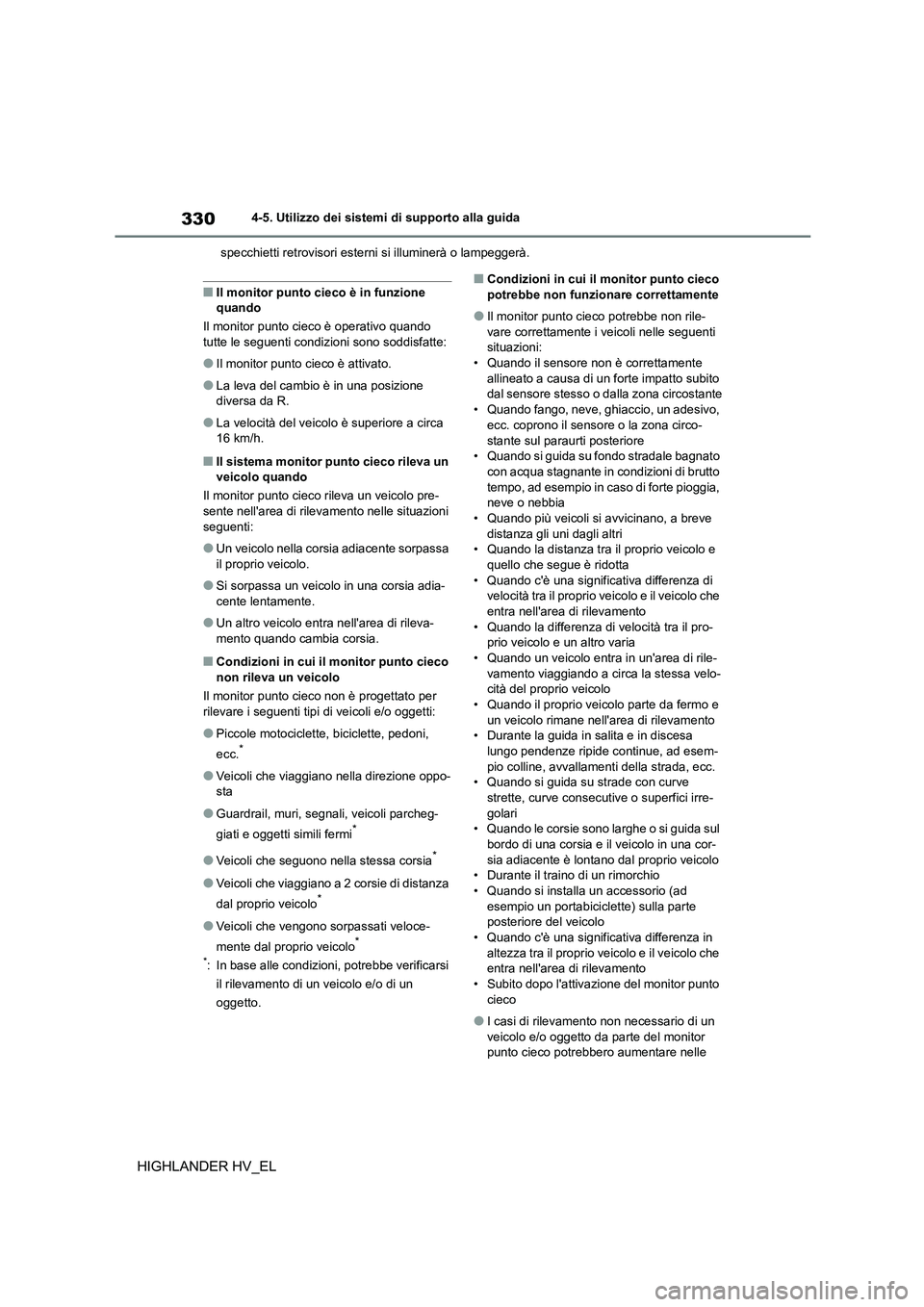

Page 330 of 576

3304-5. Utilizzo dei sistemi di supporto alla guida
HIGHLANDER HV_EL
specchietti retrovisori esterni si illuminerà o lampeggerà.
■Il monitor punto cieco è in funzione
quando
Il monitor punto cieco è operativo quando tutte le seguenti condi zioni sono soddisfatte:
●Il monitor punto cieco è attivato.
●La leva del cambio è in una posizione
diversa da R.
●La velocità del veicol o è superiore a circa
16 km/h.
■Il sistema monitor punto cieco rileva un veicolo quando
Il monitor punto cieco rileva un veicolo pre-
sente nell'area di rileva mento nelle situazioni
seguenti:
●Un veicolo nella corsia adiacente sorpassa
il proprio veicolo.
●Si sorpassa un veicolo in una corsia adia-
cente lentamente.
●Un altro veicolo entra nell'area di rileva-
mento quando cambia corsia.
■Condizioni in cui il monitor punto cieco non rileva un veicolo
Il monitor punto cieco non è progettato per
rilevare i seguenti tipi di veicoli e/o oggetti:
●Piccole motociclette, biciclette, pedoni,
ecc.*
●Veicoli che viaggiano nella direzione oppo- sta
●Guardrail, muri, segnali, veicoli parcheg-
giati e oggetti simili fermi*
●Veicoli che seguono nella stessa corsia*
●Veicoli che viaggiano a 2 corsie di distanza
dal proprio veicolo*
●Veicoli che vengono sorpassati veloce-
mente dal proprio veicolo*
*: In base alle condizioni, potrebbe verificarsi
il rilevamento di un veicolo e/o di un
oggetto.
■Condizioni in cui il monitor punto cieco
potrebbe non funzionare correttamente
●Il monitor punto cieco potrebbe non rile-
vare correttamente i veicoli nelle seguenti situazioni:
• Quando il sensore non è correttamente
allineato a causa di un forte impatto subito dal sensore stesso o dalla zona circostante
• Quando fango, neve, ghiaccio, un adesivo,
ecc. coprono il sensore o la zona circo-
stante sul paraurti posteriore • Quando si guida su fondo stradale bagnato
con acqua stagnante in condizioni di brutto
tempo, ad esempio in caso di forte pioggia, neve o nebbia
• Quando più veicoli si avvicinano, a breve
distanza gli uni dagli altri • Quando la distanza tra il proprio veicolo e
quello che segue è ridotta
• Quando c'è una significativa differenza di velocità tra il proprio veicolo e il veicolo che
entra nell'area di rilevamento
• Quando la differenza di velocità tra il pro- prio veicolo e un altro varia
• Quando un veicolo entra in un'area di rile-
vamento viaggiando a circa la stessa velo- cità del proprio veicolo
• Quando il proprio veicolo parte da fermo e
un veicolo rimane nell'area di rilevamento • Durante la guida in salita e in discesa
lungo pendenze ripide continue, ad esem-
pio colline, avvallamenti della strada, ecc. • Quando si guida su strade con curve
strette, curve consecut ive o superfici irre-
golari • Quando le corsie sono larghe o si guida sul
bordo di una corsia e il veicolo in una cor-
sia adiacente è lontano dal proprio veicolo • Durante il traino di un rimorchio
• Quando si installa un accessorio (ad
esempio un portabiciclette) sulla parte posteriore del veicolo
• Quando c'è una significativa differenza in
altezza tra il proprio ve icolo e il veicolo che entra nell'area di rilevamento
• Subito dopo l'attivazione del monitor punto
cieco
●I casi di rilevamento non necessario di un
veicolo e/o oggetto da parte del monitor punto cieco potrebbero aumentare nelle
