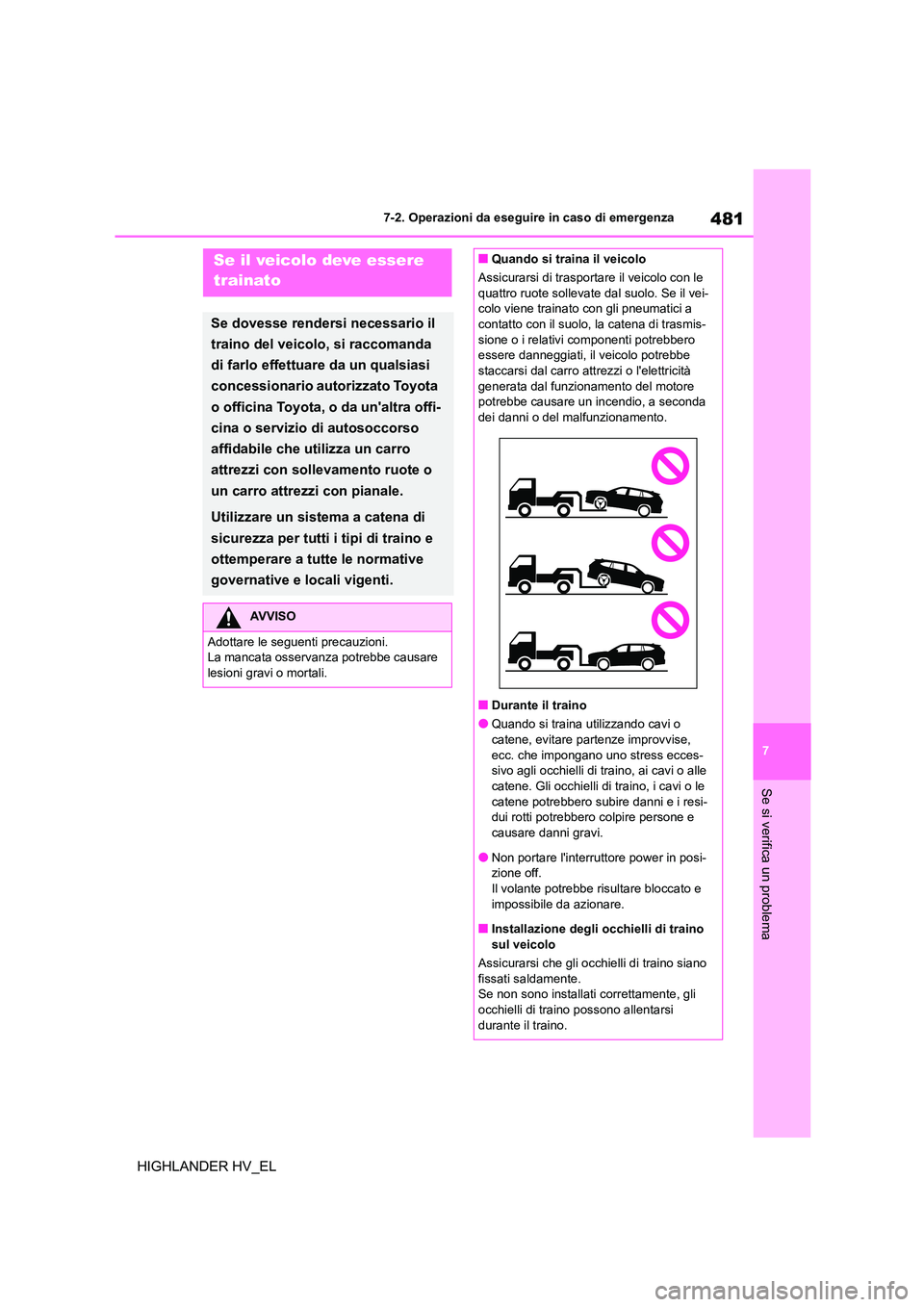

TOYOTA HIGHLANDER 2020 Manuale duso (in Italian)

481
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
7-2.Operazioni da eseguire in caso di emergenzaSe il veicolo deve essere
trainato
Se dovesse rendersi necessario il
traino del veicolo, si raccomanda
di farlo effettuare da un qualsiasi
concessionario autorizzato Toyota
o officina Toyota, o da un'altra offi-
cina o servizio di autosoccorso
affidabile che utilizza un carro
attrezzi con sollevamento ruote o
un carro attrezzi con pianale.
Utilizzare un sistema a catena di
sicurezza per tutti i tipi di traino e
ottemperare a tutte le normative
governative e locali vigenti.
AVVISO
Adottare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■Quando si traina il veicolo
Assicurarsi di trasportare il veicolo con le
quattro ruote sollevate dal suolo. Se il vei-
colo viene trainato con gli pneumatici a contatto con il suolo, la catena di trasmis-
sione o i relativi componenti potrebbero
essere danneggiati, il veicolo potrebbe staccarsi dal carro attrezzi o l'elettricità
generata dal funzionamento del motore
potrebbe causare un incendio, a seconda dei danni o del malfunzionamento.
■Durante il traino
●Quando si traina ut ilizzando cavi o catene, evitare partenze improvvise,
ecc. che impongano uno stress ecces-
sivo agli occhielli di traino, ai cavi o alle catene. Gli occhielli di traino, i cavi o le
catene potrebbero subire danni e i resi-
dui rotti potrebbero colpire persone e causare danni gravi.
●Non portare l'interruttore power in posi-
zione off. Il volante potrebbe risultare bloccato e
impossibile da azionare.
■Installazione degli occhielli di traino sul veicolo
Assicurarsi che gli occhielli di traino siano
fissati saldamente.
Se non sono installati correttamente, gli occhielli di traino possono allentarsi
durante il traino.

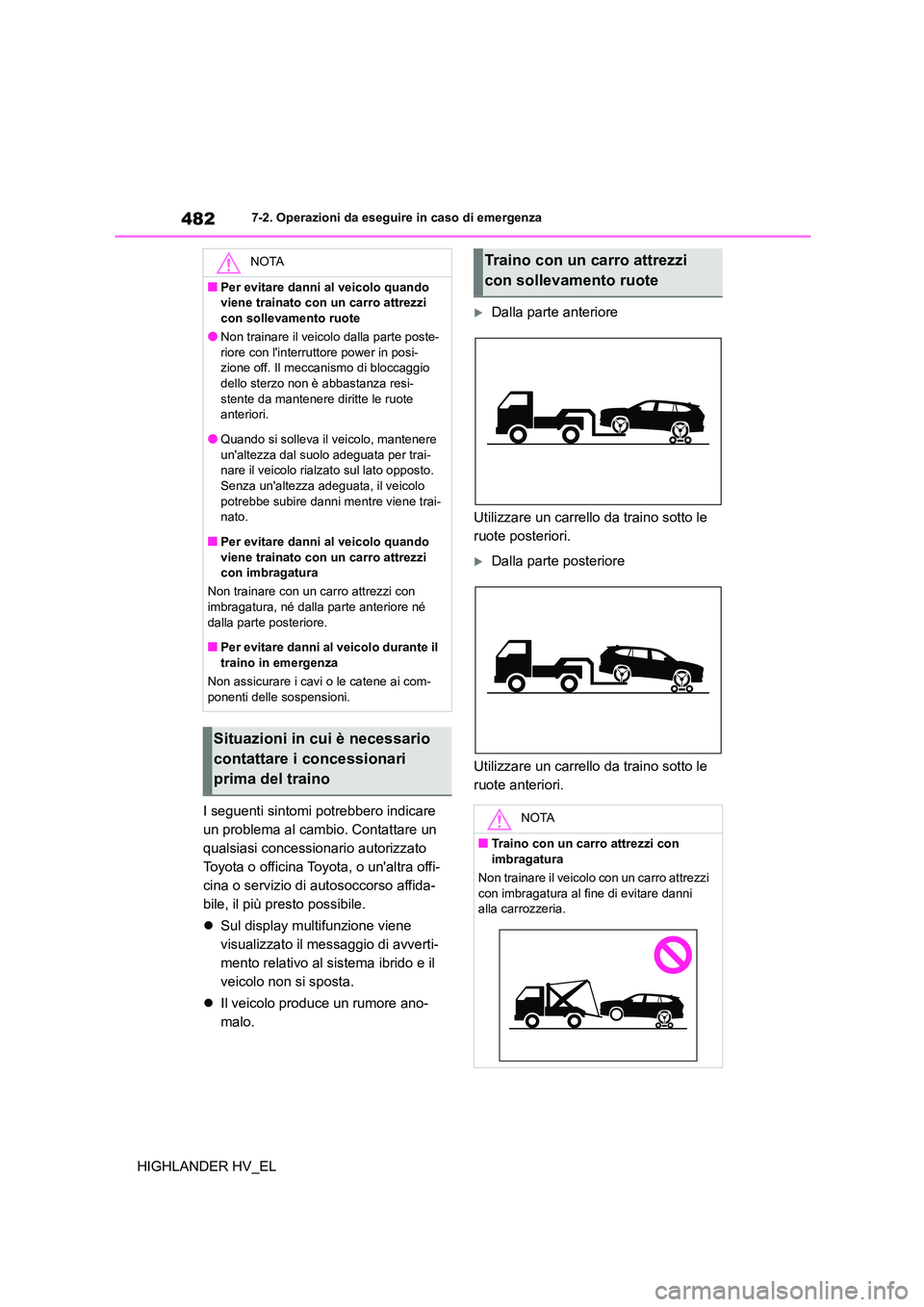

4827-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
I seguenti sintomi potrebbero indicare
un problema al cambio. Contattare un
qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra offi-
cina o servizio di autosoccorso affida-
bile, il più presto possibile.
 Sul display multifunzione viene
visualizzato il me ssaggio di avverti-
mento relativo al sistema ibrido e il
veicolo non si sposta.
 Il veicolo produce un rumore ano-
malo.
Dalla parte anteriore
Utilizzare un carrello da traino sotto le
ruote posteriori.
Dalla parte posteriore
Utilizzare un carrello da traino sotto le
ruote anteriori.
NOTA
■Per evitare danni al veicolo quando
viene trainato con un carro attrezzi
con sollevamento ruote
●Non trainare il veicolo dalla parte poste- riore con l'interruttore power in posi-
zione off. Il meccanismo di bloccaggio
dello sterzo non è abbastanza resi- stente da mantenere diritte le ruote
anteriori.
●Quando si solleva il veicolo, mantenere un'altezza dal suolo adeguata per trai-
nare il veicolo rialzato sul lato opposto.
Senza un'altezza adeguata, il veicolo potrebbe subire danni mentre viene trai-
nato.
■Per evitare danni al veicolo quando viene trainato con un carro attrezzi
con imbragatura
Non trainare con un carro attrezzi con
imbragatura, né dalla parte anteriore né dalla parte posteriore.
■Per evitare danni al veicolo durante il
traino in emergenza
Non assicurare i cavi o le catene ai com-
ponenti delle sospensioni.
Situazioni in cui è necessario
contattare i concessionari
prima del traino
Traino con un carro attrezzi
con sollevamento ruote
NOTA
■Traino con un carro attrezzi con
imbragatura
Non trainare il veicolo con un carro attrezzi
con imbragatura al fine di evitare danni alla carrozzeria.

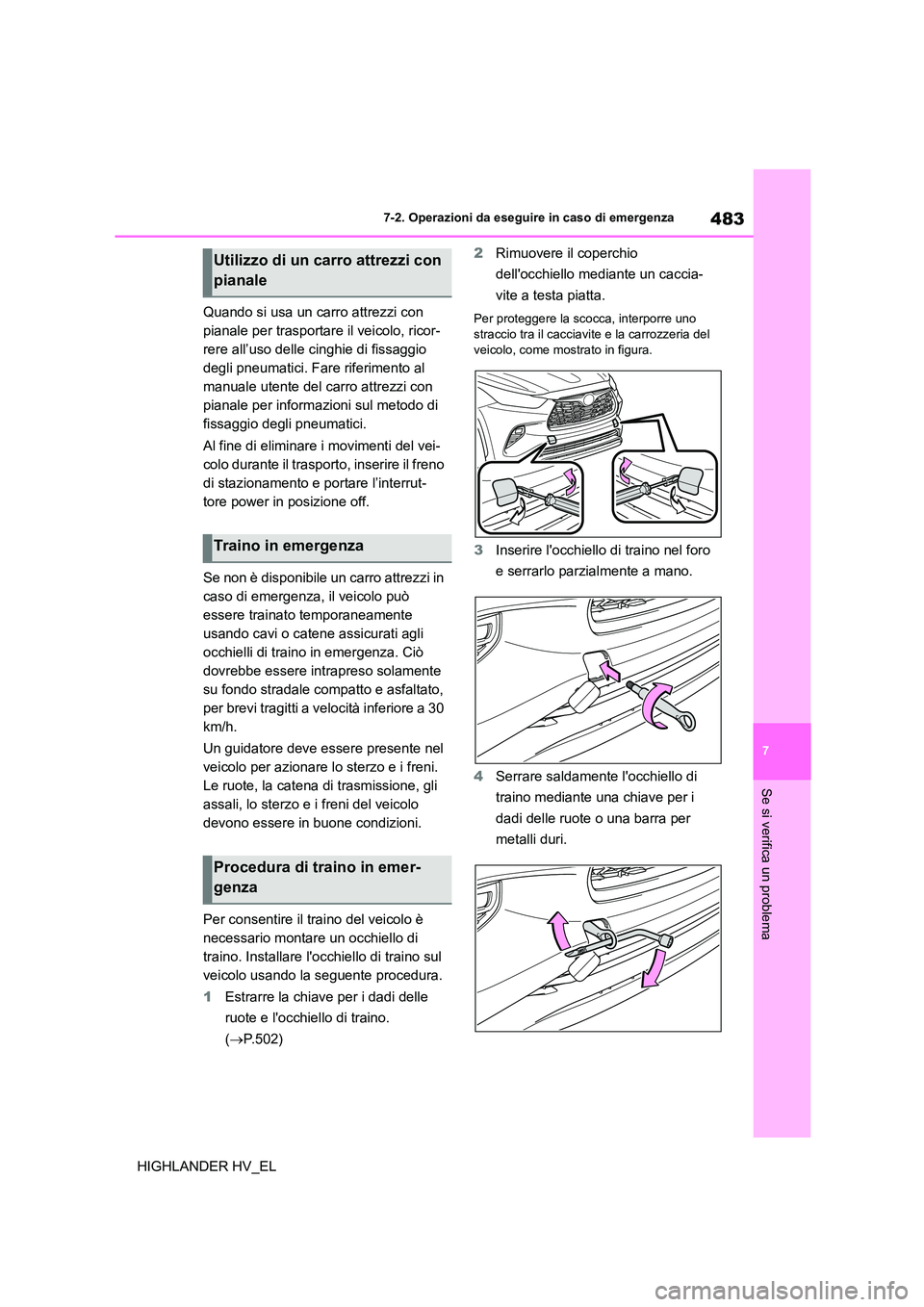

483
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
Quando si usa un carro attrezzi con
pianale per trasportare il veicolo, ricor-
rere all’uso delle cinghie di fissaggio
degli pneumatici. Fare riferimento al
manuale utente del carro attrezzi con
pianale per informazioni sul metodo di
fissaggio degli pneumatici.
Al fine di eliminare i movimenti del vei-
colo durante il trasporto, inserire il freno
di stazionamento e portare l’interrut-
tore power in posizione off.
Se non è disponibile un carro attrezzi in
caso di emergenza, il veicolo può
essere trainato temporaneamente
usando cavi o catene assicurati agli
occhielli di traino in emergenza. Ciò
dovrebbe essere intrapreso solamente
su fondo stradale compatto e asfaltato,
per brevi tragitti a velocità inferiore a 30
km/h.
Un guidatore deve essere presente nel
veicolo per azionare lo sterzo e i freni.
Le ruote, la catena di trasmissione, gli
assali, lo sterzo e i freni del veicolo
devono essere in buone condizioni.
Per consentire il traino del veicolo è
necessario montare un occhiello di
traino. Installare l'occhiello di traino sul
veicolo usando la seguente procedura.
1 Estrarre la chiave per i dadi delle
ruote e l'occhiello di traino.
( P.502)
2 Rimuovere il coperchio
dell'occhiello medi ante un caccia-
vite a testa piatta.
Per proteggere la scocca, interporre uno
straccio tra il cacciavite e la carrozzeria del veicolo, come mostrato in figura.
3 Inserire l'occhiello di traino nel foro
e serrarlo parzialmente a mano.
4 Serrare saldamente l'occhiello di
traino mediante una chiave per i
dadi delle ruote o una barra per
metalli duri.
Utilizzo di un carro attrezzi con
pianale
Traino in emergenza
Procedura di traino in emer-
genza

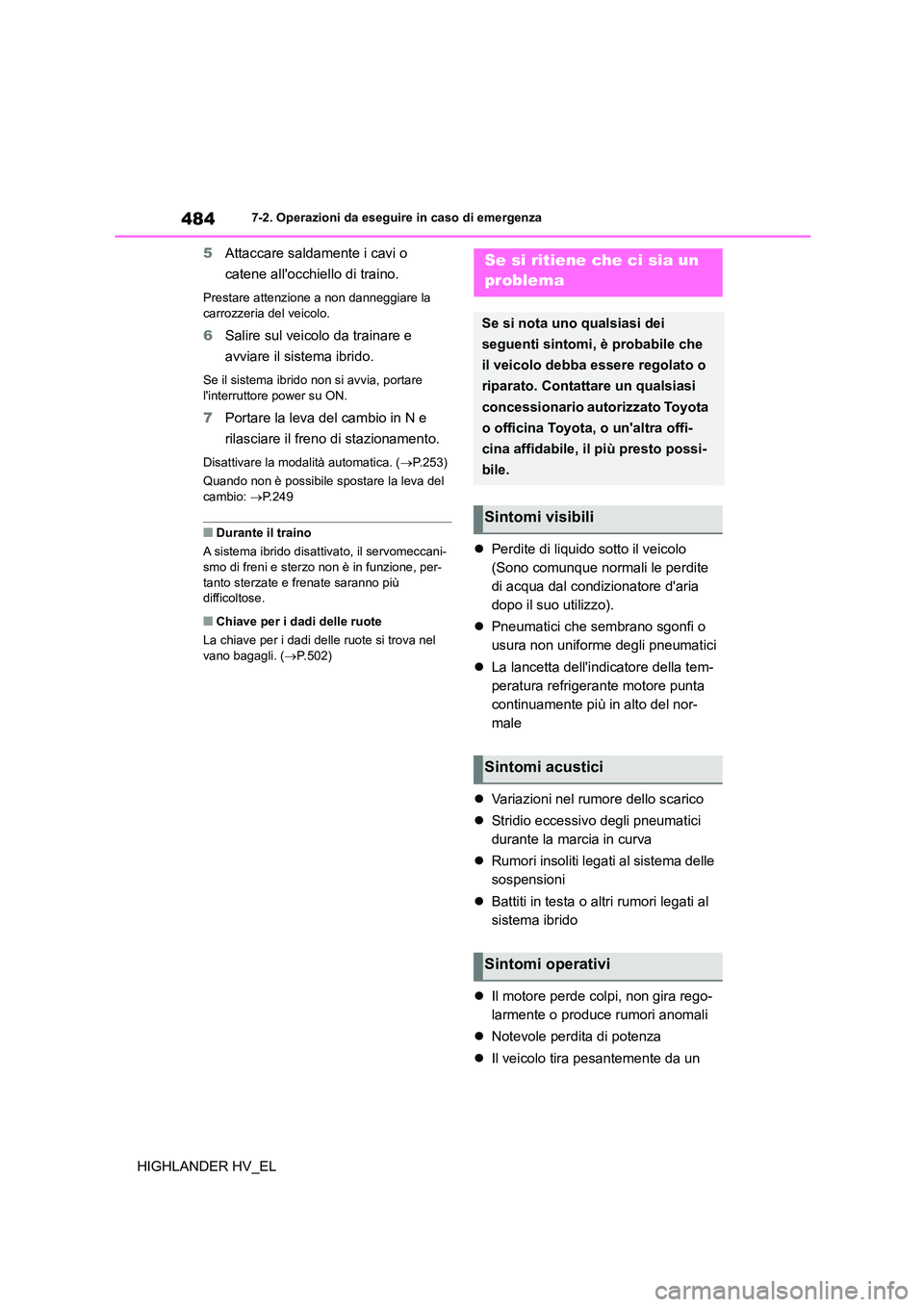

4847-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
5 Attaccare saldamente i cavi o
catene all'occhiello di traino.
Prestare attenzione a non danneggiare la
carrozzeria del veicolo.
6 Salire sul veicolo da trainare e
avviare il sistema ibrido.
Se il sistema ibrido non si avvia, portare
l'interruttore power su ON.
7 Portare la leva del cambio in N e
rilasciare il freno di stazionamento.
Disattivare la modalità automatica. ( P.253)
Quando non è possibile spostare la leva del
cambio: P. 2 4 9
■Durante il traino
A sistema ibrido disattivato, il servomeccani-
smo di freni e sterzo non è in funzione, per-
tanto sterzate e frenate saranno più difficoltose.
■Chiave per i dadi delle ruote
La chiave per i dadi delle ruote si trova nel
vano bagagli. ( P.502)
Perdite di liquido sotto il veicolo
(Sono comunque normali le perdite
di acqua dal condizionatore d'aria
dopo il suo utilizzo).
 Pneumatici che sembrano sgonfi o
usura non uniforme degli pneumatici
 La lancetta dell'indicatore della tem-
peratura refrigerante motore punta
continuamente più in alto del nor-
male
 Variazioni nel rumore dello scarico
 Stridio eccessivo degli pneumatici
durante la marcia in curva
 Rumori insoliti legati al sistema delle
sospensioni
 Battiti in testa o altri rumori legati al
sistema ibrido
 Il motore perde colpi, non gira rego-
larmente o produce rumori anomali
 Notevole perdita di potenza
 Il veicolo tira pesantemente da un
Se si ritiene che ci sia un
problema
Se si nota uno qualsiasi dei
seguenti sintomi, è probabile che
il veicolo debba essere regolato o
riparato. Contattare un qualsiasi
concessionario autorizzato Toyota
o officina Toyota, o un'altra offi-
cina affidabile, il più presto possi-
bile.
Sintomi visibili
Sintomi acustici
Sintomi operativi

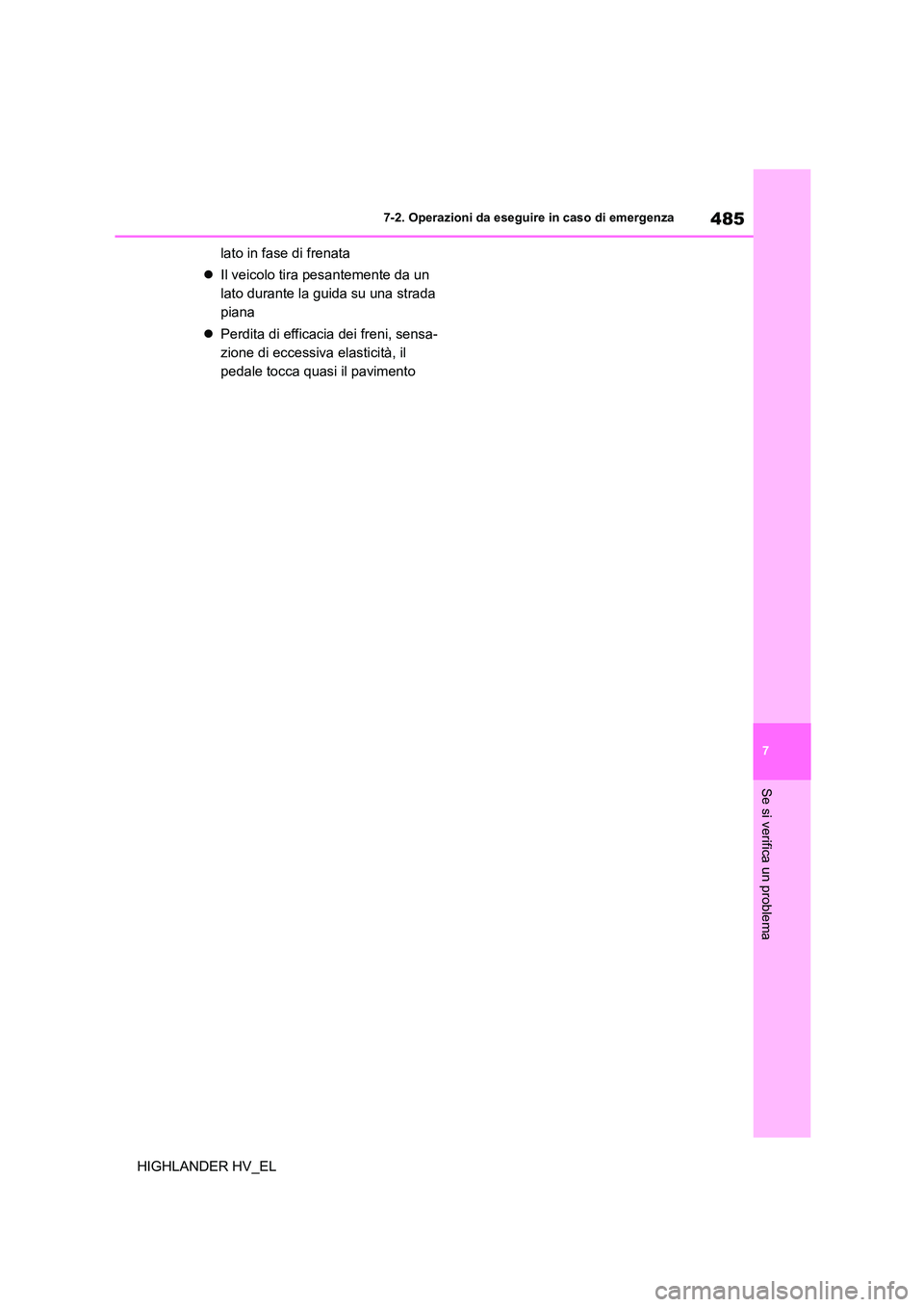

485
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
lato in fase di frenata
 Il veicolo tira pesantemente da un
lato durante la guida su una strada
piana
 Perdita di efficacia dei freni, sensa-
zione di eccessiva elasticità, il
pedale tocca quasi il pavimento

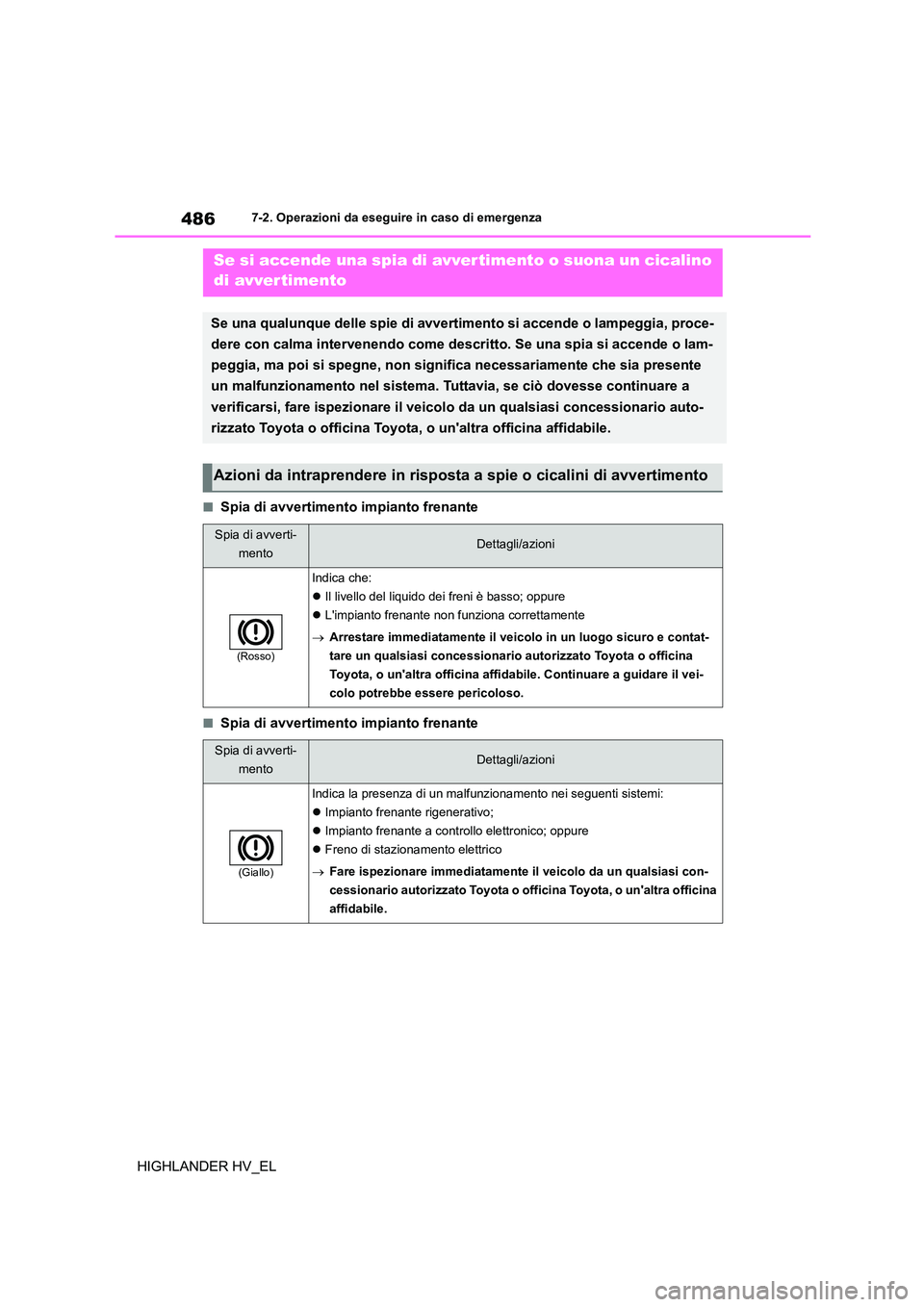

4867-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
■Spia di avvertimento impianto frenante
■Spia di avvertimento impianto frenante
Se si accende una spia di avvertimento o suona un cicalino
di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeggia, proce-
dere con calma intervenendo come descritto. Se una spia si accende o lam-
peggia, ma poi si spegne, non significa necessariamente che sia presente
un malfunzionamento nel sistema. Tuttavia, se ciò dovesse continuare a
verificarsi, fare ispezionare il veicolo da un qualsiasi concessionario auto-
rizzato Toyota o officina Toyota, o un'altra officina affidabile.
Azioni da intraprendere in risposta a spie o cicalini di avvertimento
Spia di avverti-
mentoDettagli/azioni
(Rosso)
Indica che:
 Il livello del liquido dei freni è basso; oppure
 L'impianto frenante non funziona correttamente
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affida bile. Continuare a guidare il vei-
colo potrebbe essere pericoloso.
Spia di avverti-
mentoDettagli/azioni
(Giallo)
Indica la presenza di un malf unzionamento nei seguenti sistemi:
 Impianto frenante rigenerativo;
 Impianto frenante a controllo elettronico; oppure
 Freno di stazionamento elettrico
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.

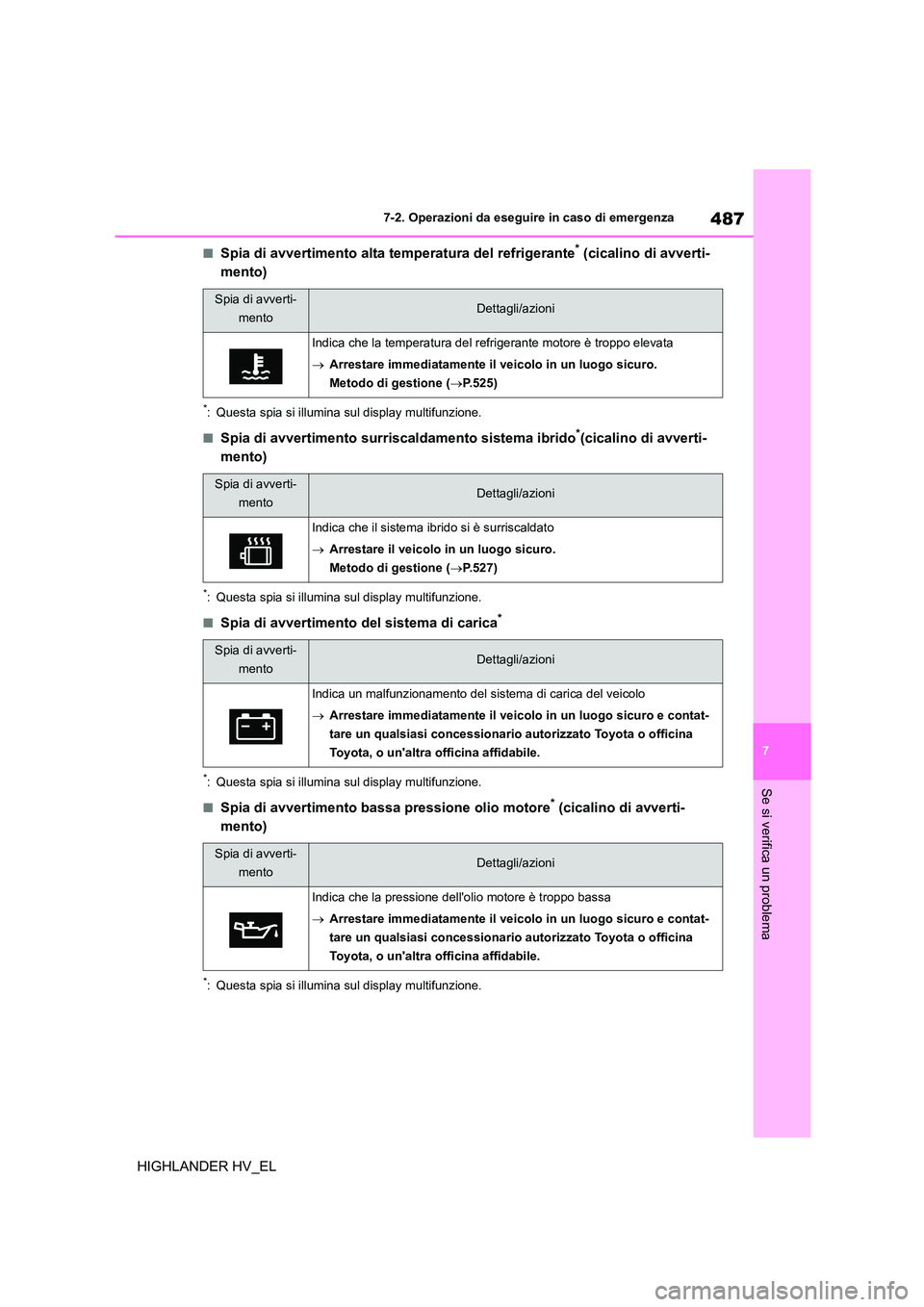

487
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL
■Spia di avvertimento alta temperatura del refrigerante* (cicalino di avverti-
mento)
*: Questa spia si illumina sul display multifunzione.
■Spia di avvertimento surriscaldamento sistema ibrido*(cicalino di avverti-
mento)
*: Questa spia si illumina sul display multifunzione.
■Spia di avvertimento del sistema di carica*
*: Questa spia si illumina sul display multifunzione.
■Spia di avvertimento bassa pressione olio motore* (cicalino di avverti-
mento)
*: Questa spia si illumina sul display multifunzione.
Spia di avverti-
mentoDettagli/azioni
Indica che la temperatura del refrigerante motore è troppo elevata
 Arrestare immediatamente il veicolo in un luogo sicuro.
Metodo di gestione ( P.525)
Spia di avverti-
mentoDettagli/azioni
Indica che il sistema ibrido si è surriscaldato
 Arrestare il veicolo in un luogo sicuro.
Metodo di gestione ( P.527)
Spia di avverti-
mentoDettagli/azioni
Indica un malfunzionamento del si stema di carica del veicolo
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
Spia di avverti-
mentoDettagli/azioni
Indica che la pressione del l'olio motore è troppo bassa
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.

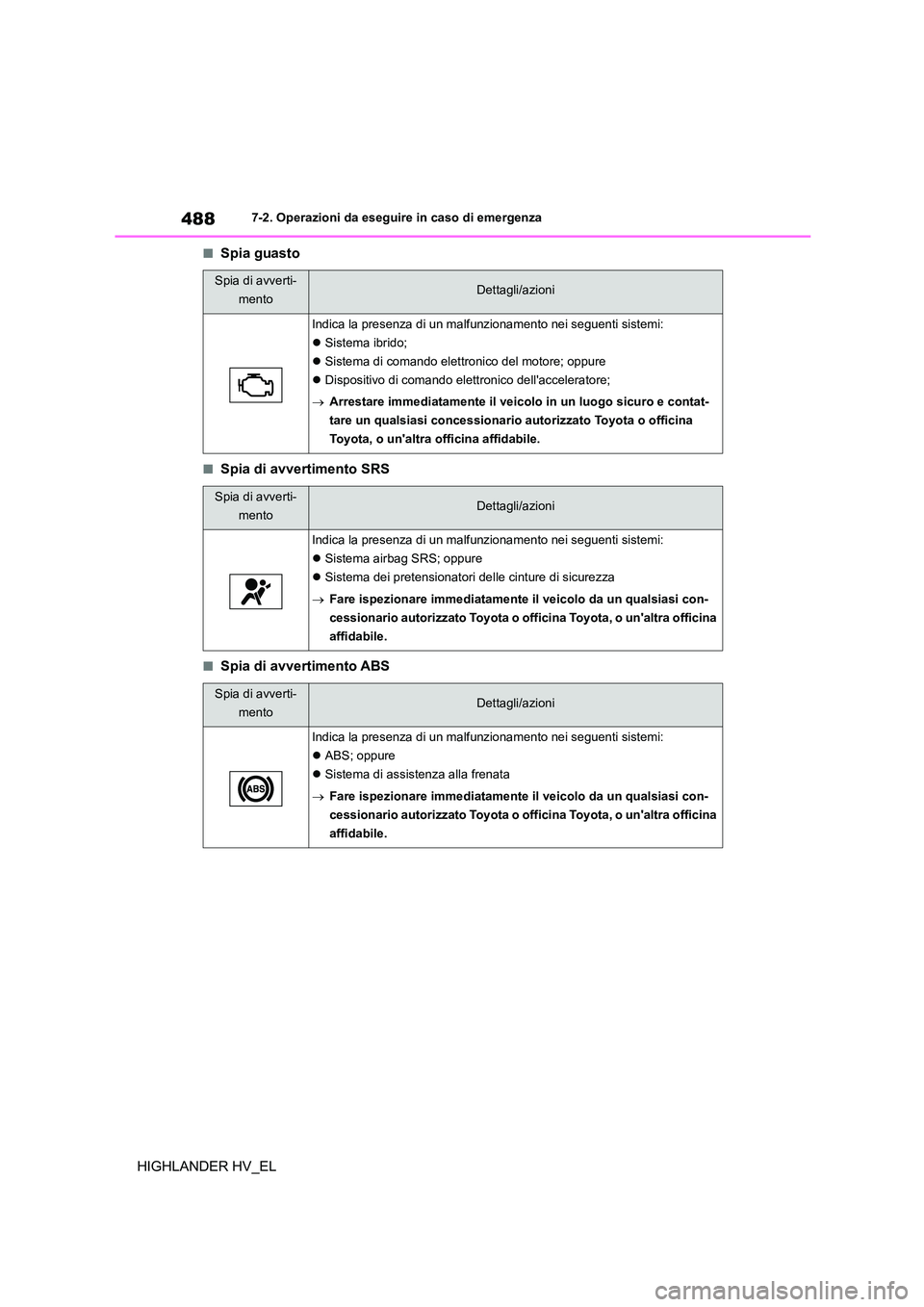

4887-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL
■Spia guasto
■Spia di avvertimento SRS
■Spia di avvertimento ABS
Spia di avverti-
mentoDettagli/azioni
Indica la presenza di un malf unzionamento nei seguenti sistemi:
 Sistema ibrido;
 Sistema di comando elettronico del motore; oppure
 Dispositivo di comando elettronico dell'acceleratore;
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
Spia di avverti-
mentoDettagli/azioni
Indica la presenza di un malf unzionamento nei seguenti sistemi:
 Sistema airbag SRS; oppure
 Sistema dei pretensionatori delle cinture di sicurezza
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Spia di avverti-
mentoDettagli/azioni
Indica la presenza di un malf unzionamento nei seguenti sistemi:
 ABS; oppure
 Sistema di assistenza alla frenata
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.

489
7
7-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
HIGHLANDER HV_EL

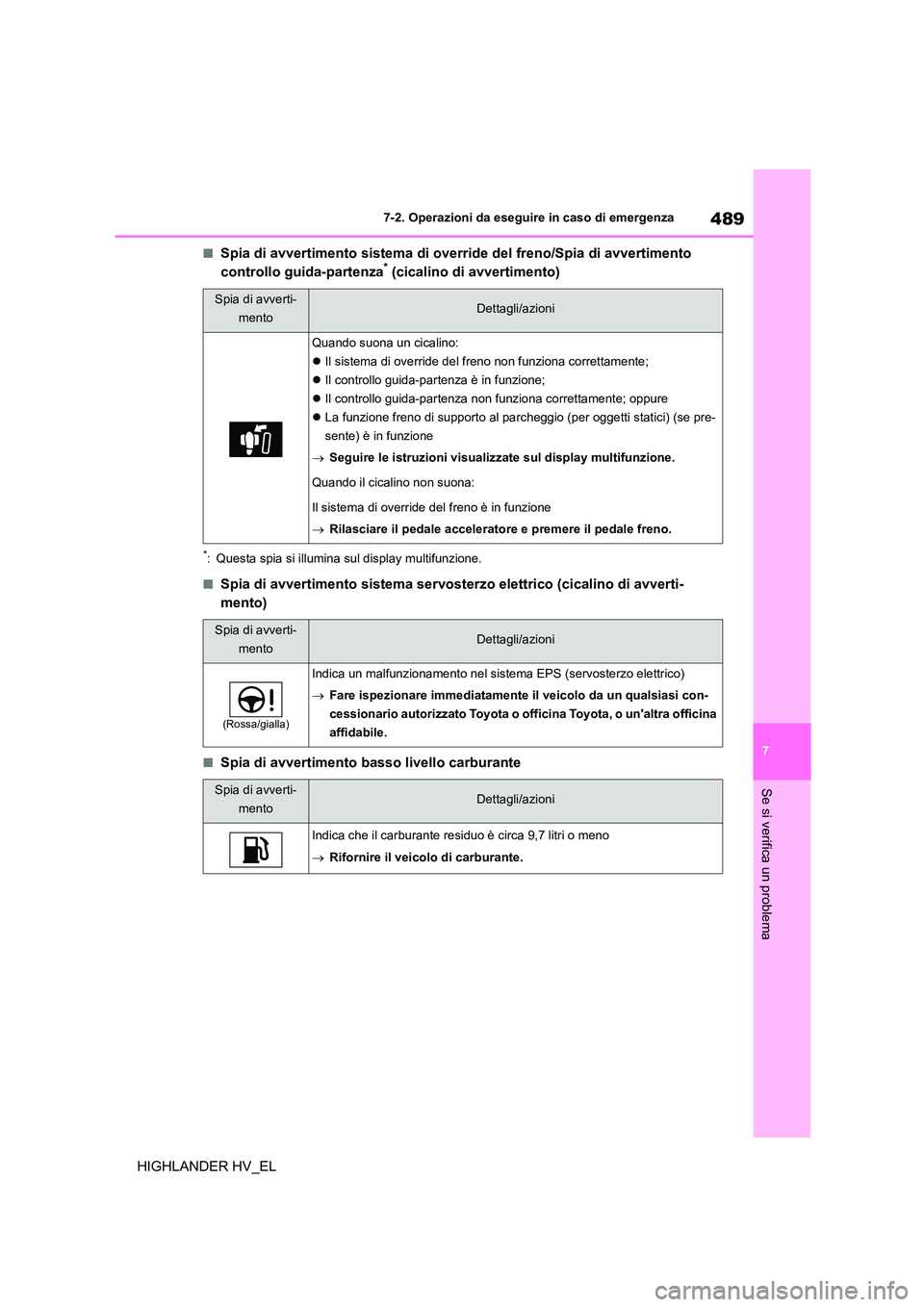

■Spia di avvertimento sistema di override del freno/Spia di avvertimento
controllo guida-partenza* (cicalino di avvertimento)
*: Questa spia si illumina sul display multifunzione.
■Spia di avvertimento sistema servosterzo elettrico (cicalino di avverti-
mento)
■Spia di avvertimento basso livello carburante
Spia di avverti-
mentoDettagli/azioni
Quando suona un cicalino:
 Il sistema di override del freno non funziona correttamente;
 Il controllo guida-partenza è in funzione;
 Il controllo guida-partenza non funziona correttamente; oppure
 La funzione freno di supporto al parcheggio (per oggetti statici) (se pre-
sente) è in funzione
 Seguire le istruzioni visualizzate sul display multifunzione.
Quando il cicalino non suona:
Il sistema di override del freno è in funzione
 Rilasciare il pedale acceleratore e premere il pedale freno.
Spia di avverti-
mentoDettagli/azioni
(Rossa/gialla)
Indica un malfunzionamento nel sist ema EPS (servosterzo elettrico)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Spia di avverti-
mentoDettagli/azioni
Indica che il carburante residuo è circa 9,7 litri o meno
 Rifornire il veicolo di carburante.

4907-2. Operazioni da eseguire in caso di emergenza
HIGHLANDER HV_EL

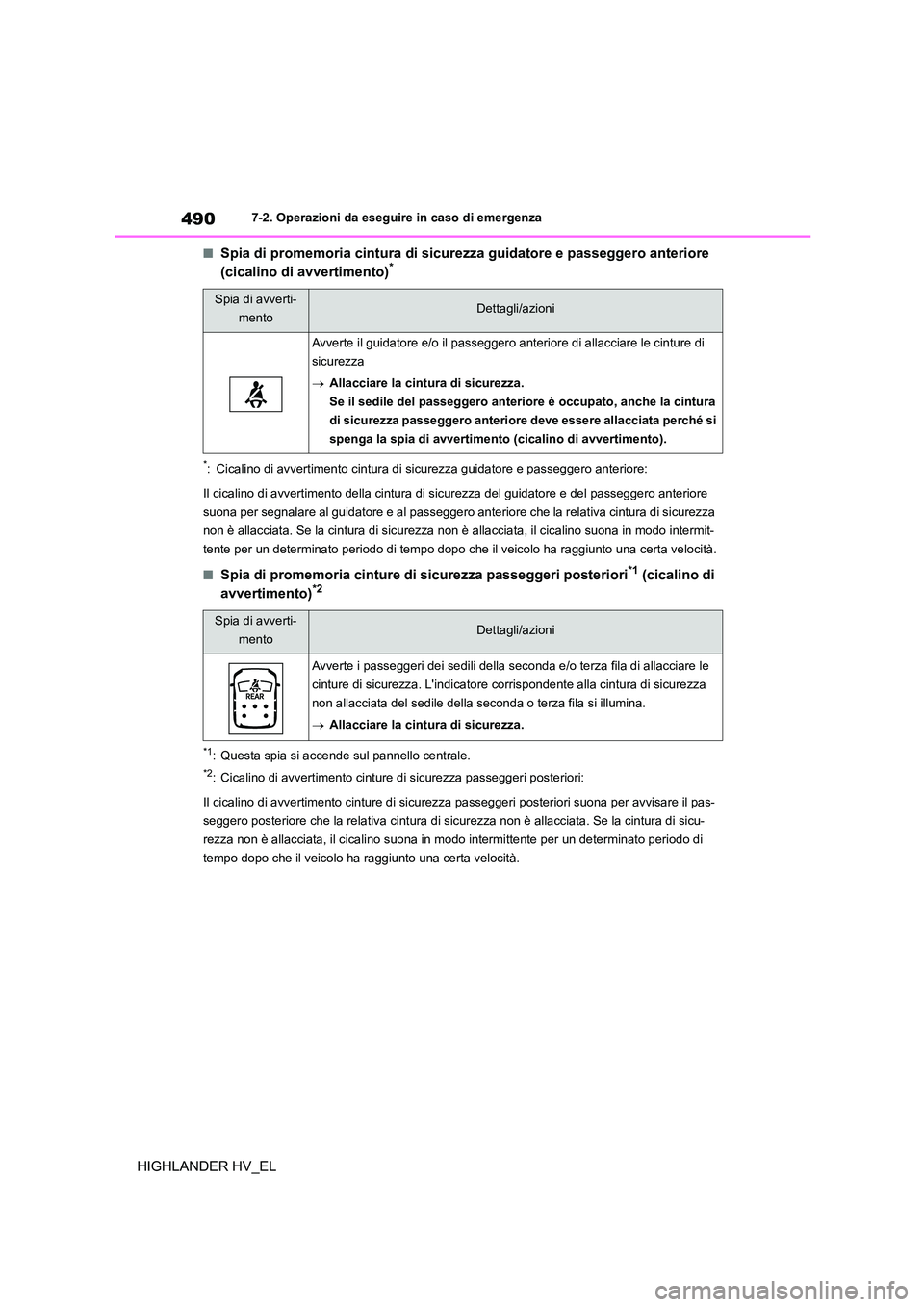

■Spia di promemoria cintura di sicurezza guidatore e passeggero anteriore
(cicalino di avvertimento)*
*: Cicalino di avvertimento cintura di sicurezza guidatore e passeggero anteriore:
Il cicalino di avvertimento della cintura di sicurezza del guidatore e del passeggero anteriore
suona per segnalare al guidatore e al passeggero anteriore che la relativa cintura di sicurezza
non è allacciata. Se la cintura di sicurezza non è allacciata, il cicalino suona in modo intermit-
tente per un determinato periodo di tempo dopo c he il veicolo ha raggiunto una certa velocità.
■Spia di promemoria cinture di sicurezza passeggeri posteriori*1 (cicalino di
avvertimento)*2
*1: Questa spia si accende sul pannello centrale.
*2: Cicalino di avvertimento cinture di sicurezza passeggeri posteriori:
Il cicalino di avvertimento cinture di sicurezz a passeggeri posteriori suona per avvisare il pas-
seggero posteriore che la relativa cintura di sicurezza non è allacciata. Se la cintura di sicu-
rezza non è allacciata, il cicalino suona in m odo intermittente per un determinato periodo di
tempo dopo che il veicolo ha raggiunto una certa velocità.
Spia di avverti-
mentoDettagli/azioni
Avverte il guidatore e/o il passeggero anteriore di allacciare le cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, anche la cintura
di sicurezza passeggero anteriore deve essere allacciata perché si
spenga la spia di avvertimento (cicalino di avvertimento).
Spia di avverti-
mentoDettagli/azioni
Avverte i passeggeri dei s edili della seconda e/o terza fila di allacciare le
cinture di sicurezza. L'indicatore co rrispondente alla cintura di sicurezza
non allacciata del sedile della se conda o terza fila si illumina.
 Allacciare la cintura di sicurezza.
