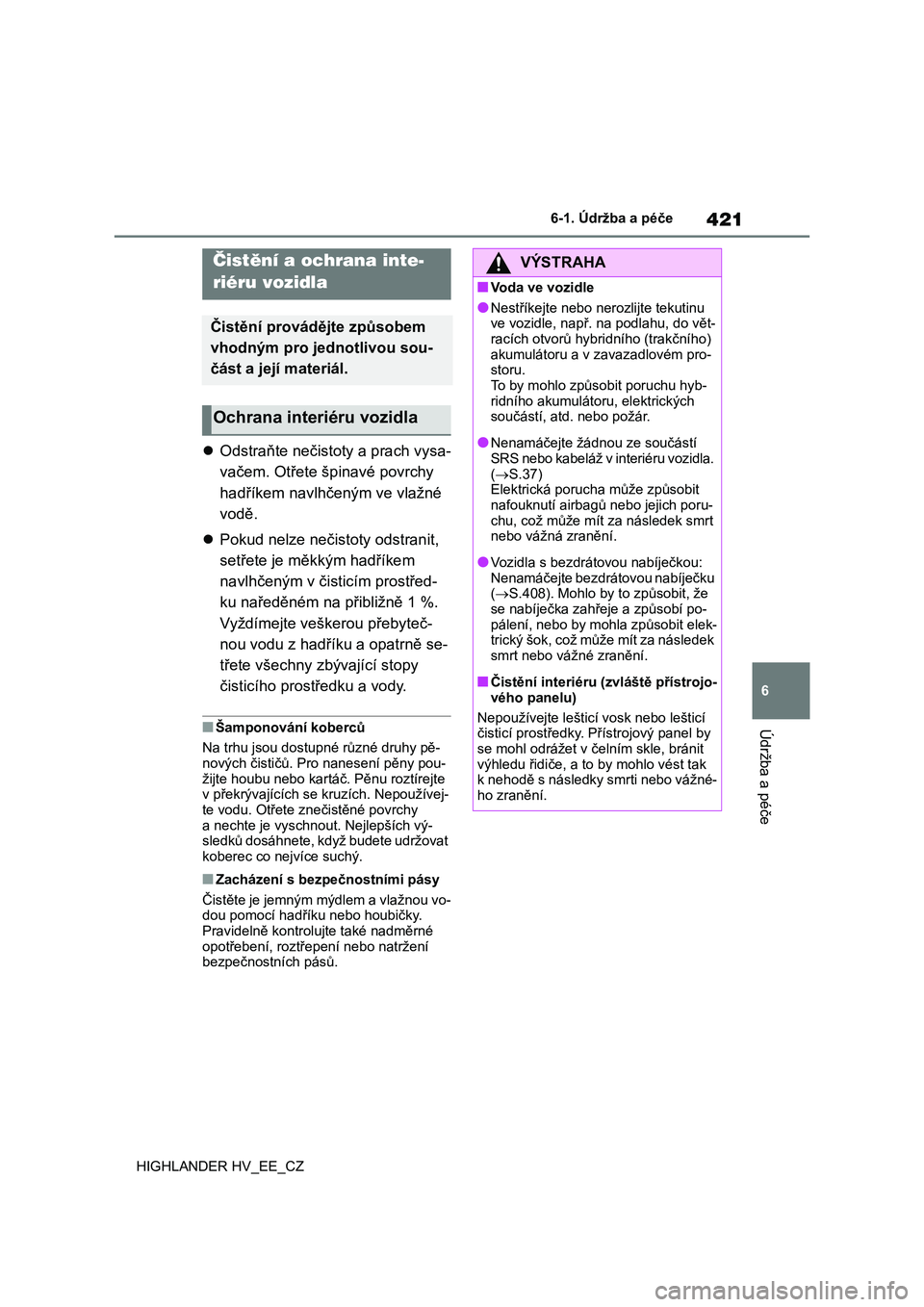

TOYOTA HIGHLANDER 2020 Návod na použití (in Czech)

421
6
6-1. Údržba a péče
Údržba a péče
HIGHLANDER HV_EE_CZ
 Odstraňte nečistoty a prach vysa-
vačem. Otřete šp inavé povrchy
hadříkem navlhčeným ve vlažné
vodě.
 Pokud nelze nečistoty odstranit,
setřete je měkkým hadříkem
navlhčeným v čist icím prostřed-
ku naředěném na přibližně 1 %.
Vyždímejte veškerou přebyteč-
nou vodu z hadříku a opatrně se-
třete všechny zb ývající stopy
čisticího prostředku a vody.
■Šamponování koberců
Na trhu jsou dostupn é různé druhy pě-
nových čističů. Pro nanesení pěny pou-
žijte houbu nebo kartáč. Pěnu roztírejte
v překrývajících se kruzích. Nepoužívej- te vodu. Otřete znečistěné povrchy
a nechte je vyschnou t. Nejlepších vý-
sledků dosáhnete, když budete udržovat koberec co nejvíce suchý.
■Zacházení s bezpečnostními pásy
Čistěte je jemným mýdlem a vlažnou vo-
dou pomocí hadříku nebo houbičky. Pravidelně kontrolujte také nadměrné
opotřebení, roztře pení nebo natržení
bezpečnostních pásů.
Čistění a ochrana inte-
riéru vozidla
Čistění provádějte způsobem
vhodným pro jednotlivou sou-
část a její materiál.
Ochrana interiéru vozidla
VÝSTRAHA
■Voda ve vozidle
●Nestříkejte nebo nerozlijte tekutinu
ve vozidle, např. na podlahu, do vět- racích otvorů hybrid ního (trakčního)
akumulátoru a v zavazadlovém pro-
storu. To by mohlo způsobit poruchu hyb-
ridního akumulátor u, elektrických
součástí, atd. nebo požár.
●Nenamáčejte žádnou ze součástí
SRS nebo kabeláž v interiéru vozidla.
( S.37) Elektrická porucha může způsobit
nafouknutí airbagů nebo jejich poru-
chu, což může mít za následek smrt nebo vážná zranění.
●Vozidla s bezdráto vou nabíječkou: Nenamáčejte bezdrátovou nabíječku
( S.408). Mohlo by to způsobit, že
se nabíječka zahřeje a způsobí po- pálení, nebo by mohla způsobit elek-
trický šok, což může mít za následek
smrt nebo vážné zranění.
■Čistění interiéru (zvláště přístrojo-
vého panelu)
Nepoužívejte lešticí vosk nebo lešticí
čisticí prostředky. Přístrojový panel by
se mohl odrážet v čelním skle, bránit výhledu řidiče, a to by mohlo vést tak
k nehodě s následky smrti nebo vážné-
ho zranění.

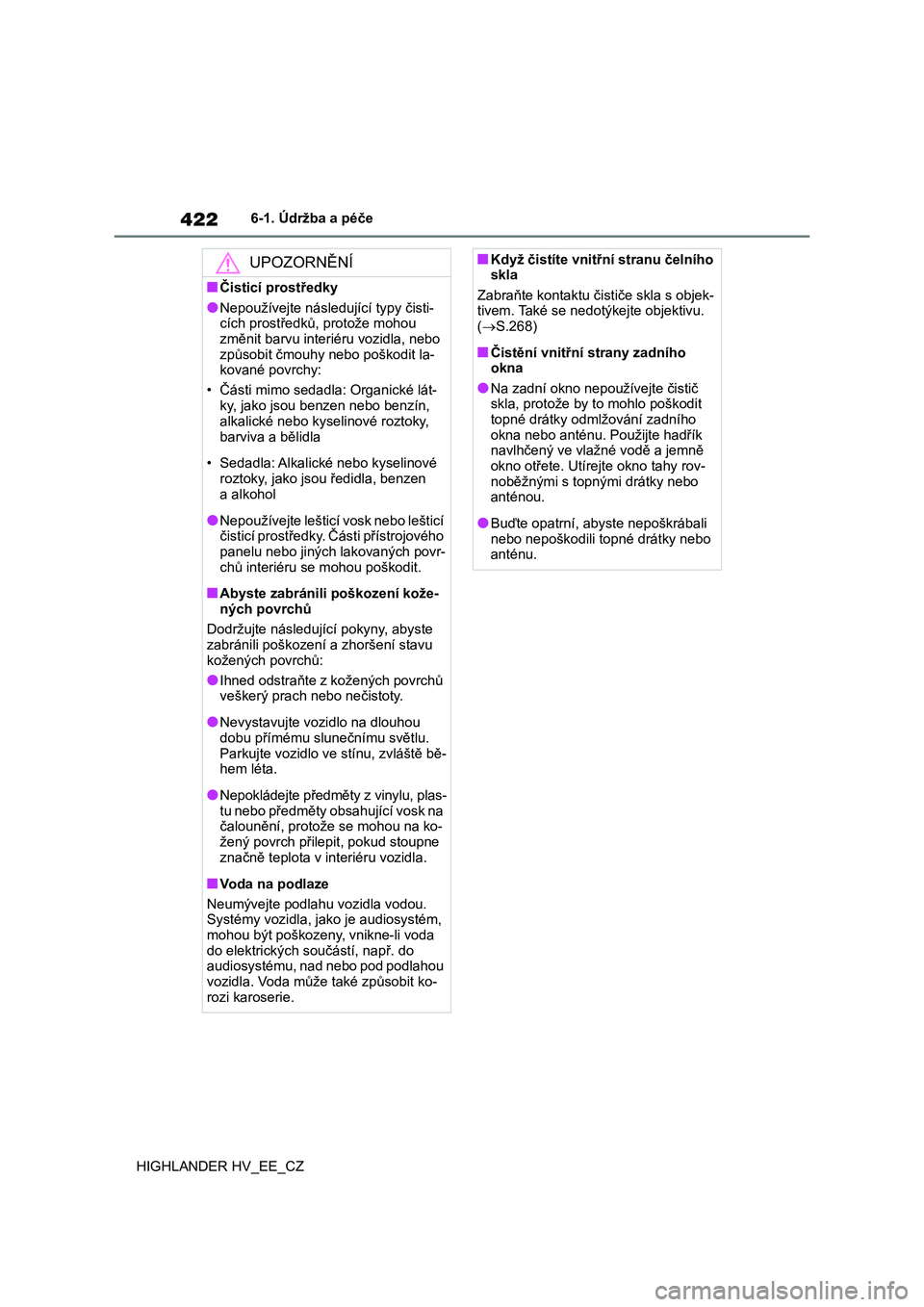

4226-1. Údržba a péče
HIGHLANDER HV_EE_CZ
UPOZORNĚNÍ
■Čisticí prostředky
●Nepoužívejte následující typy čisti-
cích prostředků, protože mohou změnit barvu interiéru vozidla, nebo
způsobit čmouhy nebo poškodit la-
kované povrchy:
• Části mimo sedadla: Organické lát-
ky, jako jsou benzen nebo benzín,
alkalické nebo kyse linové roztoky,
barviva a bělidla
• Sedadla: Alkalické nebo kyselinové
roztoky, jako jsou ředidla, benzen a alkohol
●Nepoužívejte lešticí vosk nebo lešticí čisticí prostředky. Části přístrojového
panelu nebo jiných lakovaných povr-
chů interiéru se mohou poškodit.
■Abyste zabránili poškození kože-
ných povrchů
Dodržujte následující pokyny, abyste
zabránili poškození a zhoršení stavu
kožených povrchů:
●Ihned odstraňte z kožených povrchů
veškerý prach nebo nečistoty.
●Nevystavujte vozidlo na dlouhou
dobu přímému slunečnímu světlu.
Parkujte vozidlo ve stínu, zvláště bě- hem léta.
●Nepokládejte předměty z vinylu, plas-tu nebo předměty obsahující vosk na
čalounění, protože se mohou na ko-
žený povrch přilepit, pokud stoupne značně teplota v interiéru vozidla.
■Voda na podlaze
Neumývejte podlahu vozidla vodou.
Systémy vozidla, j ako je audiosystém,
mohou být poškozeny, vnikne-li voda do elektrických souč ástí, např. do
audiosystému, nad ne bo pod podlahou
vozidla. Voda může také způsobit ko- rozi karoserie.
■Když čistíte vnitřní stranu čelního skla
Zabraňte kontaktu či stiče skla s objek-
tivem. Také se nedotýkejte objektivu. ( S.268)
■Čistění vnitřní strany zadního okna
●Na zadní okno nepoužívejte čistič
skla, protože by to mohlo poškodit topné drátky odmlžování zadního
okna nebo anténu. Použijte hadřík
navlhčený ve vlažné vodě a jemně okno otřete. Utírejte okno tahy rov-
noběžnými s topnými drátky nebo
anténou.
●Buďte opatrní, abyste nepoškrábali
nebo nepoškodili topné drátky nebo anténu.

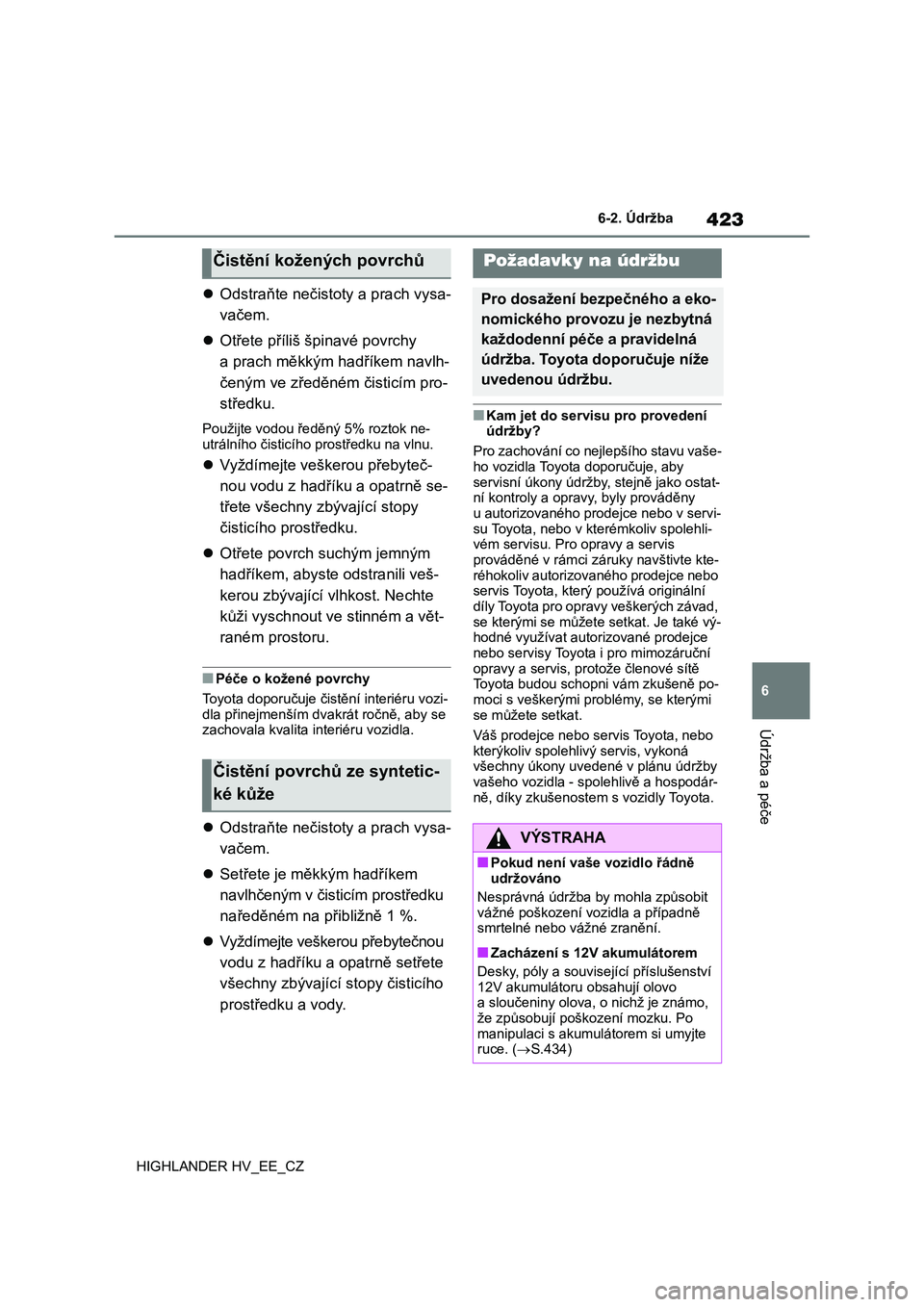

423
6
6-2. Údržba
Údržba a péče
HIGHLANDER HV_EE_CZ
 Odstraňte nečistoty a prach vysa-
vačem.
 Otřete příliš špinavé povrchy
a prach měkkým hadříkem navlh-
čeným ve zředěném čisticím pro-
středku.
Použijte vodou ře děný 5% roztok ne-
utrálního čisticího prostředku na vlnu.
Vyždímejte veškerou přebyteč-
nou vodu z hadříku a opatrně se-
třete všechny zb ývající stopy
čisticího prostředku.
 Otřete povrch suchým jemným
hadříkem, abyste odstranili veš-
kerou zbývající vlhkost. Nechte
kůži vyschnout ve stinném a vět-
raném prostoru.
■Péče o kožené povrchy
Toyota doporučuje čistění interiéru vozi-
dla přinejmenším dvakrát ročně, aby se
zachovala kvalita interiéru vozidla.
 Odstraňte nečistoty a prach vysa-
vačem.
 Setřete je měkkým hadříkem
navlhčeným v čisticím prostředku
naředěném na přibližně 1 %.
 Vyždímejte veškerou přebytečnou
vodu z hadříku a opatrně setřete
všechny zbývající stopy čisticího
prostředku a vody.
6-2.Údržba
■Kam jet do servisu pro provedení údržby?
Pro zachování co nejlepšího stavu vaše-
ho vozidla Toyota doporučuje, aby servisní úkony údržby, stejně jako ostat-
ní kontroly a opravy, byly prováděny
u autorizovaného prodejce nebo v servi- su Toyota, nebo v kt erémkoliv spolehli-
vém servisu. Pro o pravy a servis
prováděné v rámci zá ruky navštivte kte- réhokoliv autorizovaného prodejce nebo
servis Toyota, který používá originální
díly Toyota pro opravy veškerých závad, se kterými se můžete setkat. Je také vý-
hodné využívat autorizované prodejce
nebo servisy Toyota i pro mimozáruční opravy a servis, pro tože členové sítě
Toyota budou schopni vám zkušeně po-
moci s veškerými problémy, se kterými se můžete setkat.
Váš prodejce nebo se rvis Toyota, nebo
kterýkoliv spolehlivý servis, vykoná všechny úkony uvede né v plánu údržby
vašeho vozidla - spolehlivě a hospodár-
ně, díky zkušenostem s vozidly Toyota.
Čistění kožených povrchů
Čistění povrchů ze syntetic-
ké kůže
Požadavky na údržbu
Pro dosažení bezpečného a eko-
nomického provozu je nezbytná
každodenní péče a pravidelná
údržba. Toyota doporučuje níže
uvedenou údržbu.
VÝSTRAHA
■Pokud není vaše vozidlo řádně udržováno
Nesprávná údržba by mohla způsobit
vážné poškození vozidla a případně
smrtelné nebo vážné zranění.
■Zacházení s 12V akumulátorem
Desky, póly a související příslušenství
12V akumulátoru obsahují olovo
a sloučeniny olova, o nichž je známo, že způsobují poškození mozku. Po
manipulaci s akumulátorem si umyjte
ruce. ( S.434)

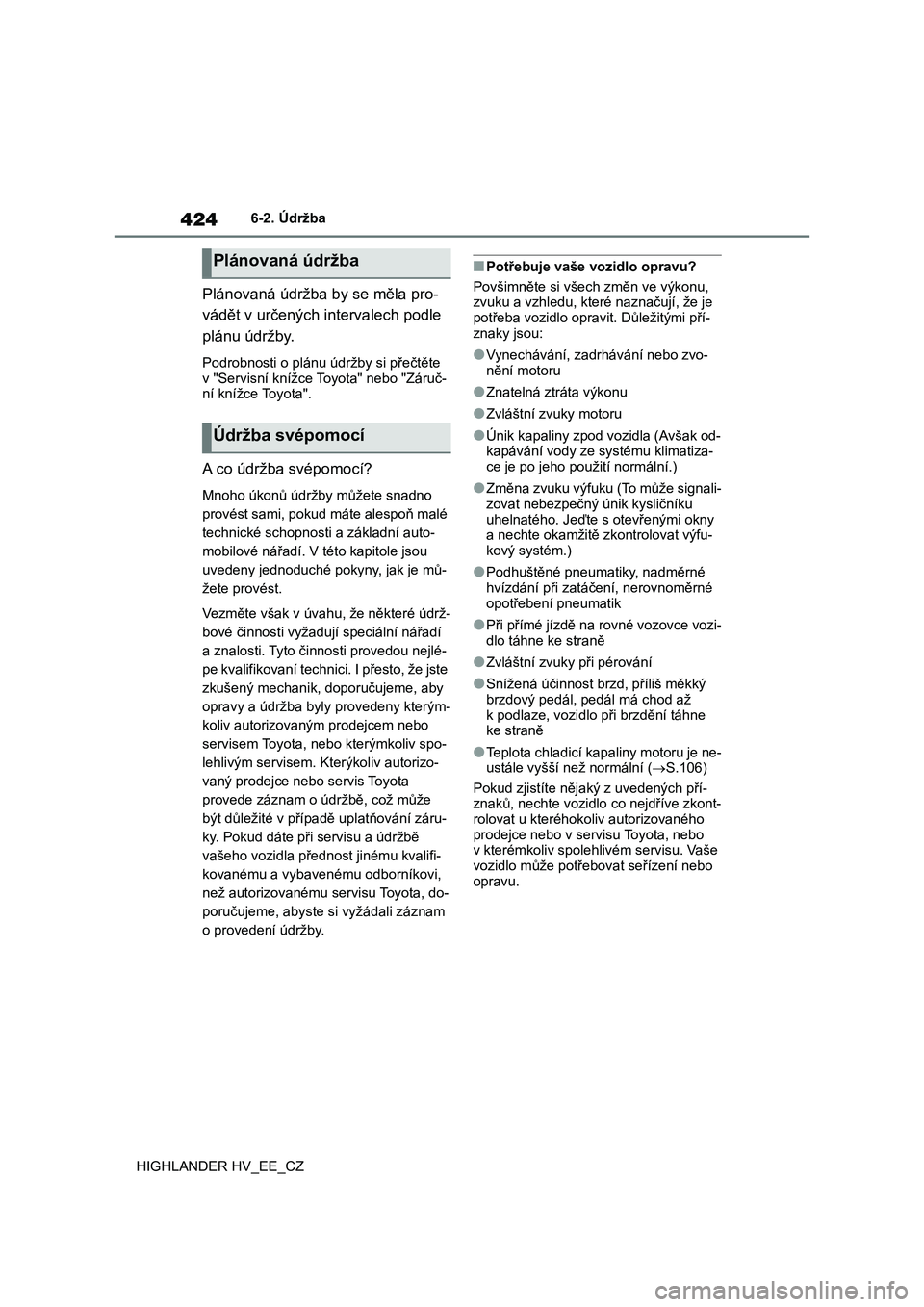

4246-2. Údržba
HIGHLANDER HV_EE_CZ
Plánovaná údržba by se měla pro-
vádět v určených intervalech podle
plánu údržby.
Podrobnosti o plánu údržby si přečtěte
v "Servisní knížce T oyota" nebo "Záruč- ní knížce Toyota".
A co údržba svépomocí?
Mnoho úkonů údržby můžete snadno
provést sami, pokud máte alespoň malé
technické schopnosti a základní auto-
mobilové nářadí. V té to kapitole jsou
uvedeny jednoduché pokyny, jak je mů-
žete provést.
Vezměte však v úvahu, že některé údrž-
bové činnosti vyžadují speciální nářadí
a znalosti. Tyto činnosti provedou nejlé-
pe kvalifikovaní technic i. I přesto, že jste
zkušený mechanik, doporučujeme, aby
opravy a údržba byly provedeny kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem. K terýkoliv autorizo-
vaný prodejce nebo servis Toyota
provede záznam o údržbě, což může
být důležité v přípa dě uplatňování záru-
ky. Pokud dáte při servisu a údržbě
vašeho vozidla přednost jinému kvalifi-
kovanému a vybavenému odborníkovi,
než autorizovanému servisu Toyota, do-
poručujeme, abyste si vyžádali záznam
o provedení údržby.
■Potřebuje vaše vozidlo opravu?
Povšimněte si všech změn ve výkonu,
zvuku a vzhledu, které naznačují, že je
potřeba vozidlo opravit. Důležitými pří- znaky jsou:
●Vynechávání, zadrhávání nebo zvo-nění motoru
●Znatelná ztráta výkonu
●Zvláštní zvuky motoru
●Únik kapaliny zpod vozidla (Avšak od-
kapávání vody ze systému klimatiza-
ce je po jeho použití normální.)
●Změna zvuku výfuku (To může signali-
zovat nebezpečný únik kysličníku uhelnatého. Jeďte s otevřenými okny
a nechte okamžitě zkontrolovat výfu-
kový systém.)
●Podhuštěné pneumatiky, nadměrné
hvízdání při zatáčení, nerovnoměrné opotřebení pneumatik
●Při přímé jízdě na rovné vozovce vozi-dlo táhne ke straně
●Zvláštní zvuky při pérování
●Snížená účinnost brzd, příliš měkký
brzdový pedál, pedá l má chod až k podlaze, vozidlo při brzdění táhne
ke straně
●Teplota chladicí kapaliny motoru je ne-
ustále vyšší než normální (S.106)
Pokud zjistíte nějak ý z uvedených pří-
znaků, nechte vozidlo co nejdříve zkont- rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu. Vaše vozidlo může potřebovat seřízení nebo
opravu.
Plánovaná údržba
Údržba svépomocí

425

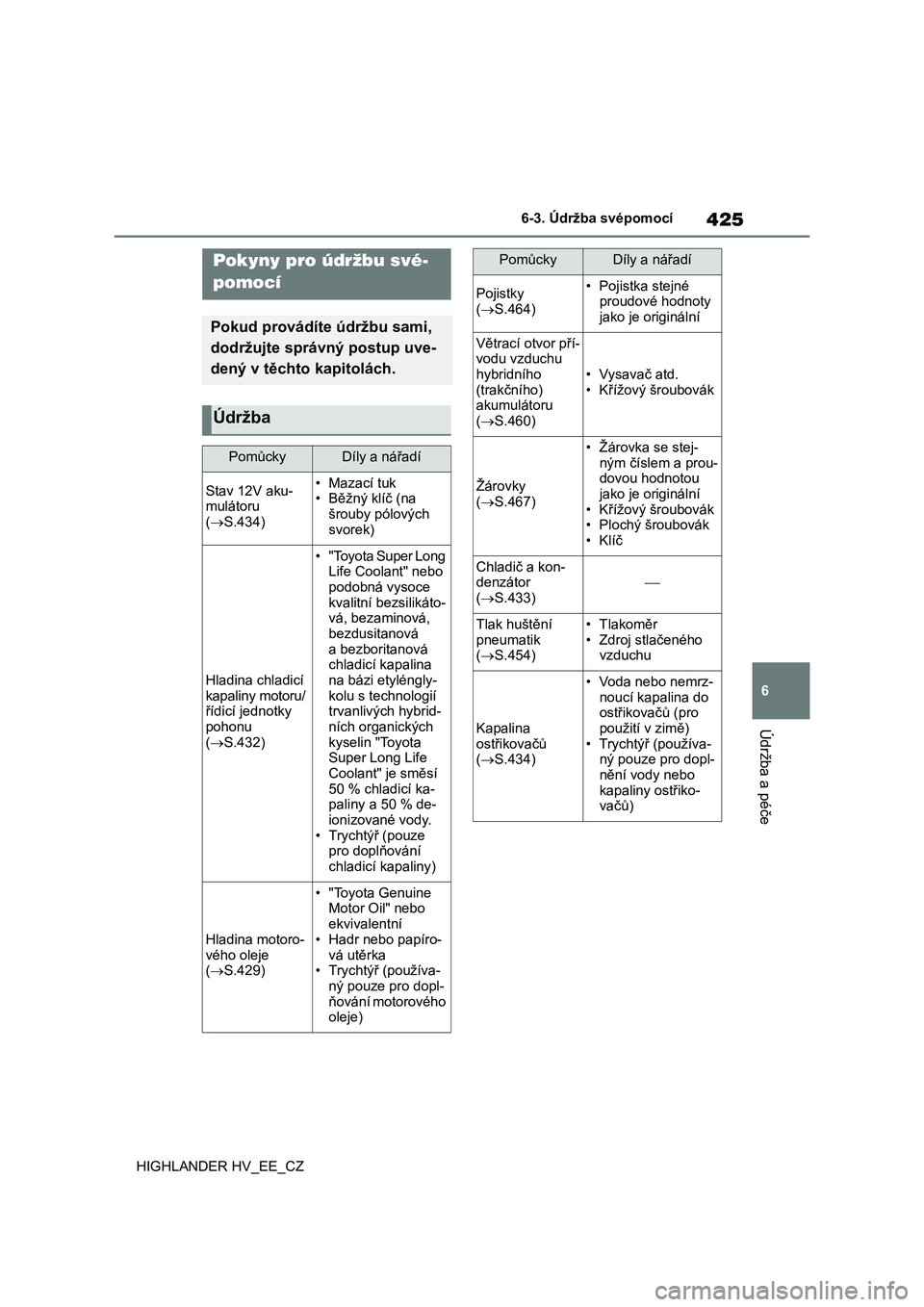

6 6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ
6-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav 12V aku-
mulátoru
(S.434)• Mazací tuk
• Běžný klíč (na
šrouby pólových
svorek)
Hladina chladicí
kapaliny motoru/
řídicí jednotky
pohonu
(S.432)
• "Toyota Super Long
Life Coolant" nebo
podobná vysoce
kvalitní bezsilikáto-
vá, bezaminová,
bezdusitanová
a bezboritanová
chladicí kapalina
na bázi etyléngly-
kolu s technologií
trvanlivých hybrid-
ních organických
kyselin "Toyota
Super Long Life
Coolant" je směsí
50 % chladicí ka-
paliny a 50 % de-
ionizované vody.
• Trychtýř (pouze
pro doplňování
chladicí kapaliny)
Hladina motoro-
vého oleje
(S.429)
• "Toyota Genuine
Motor Oil" nebo
ekvivalentní
• Hadr nebo papíro-
vá utěrka
• Trychtýř (používa-
ný pouze pro dopl-
ňování motorového
oleje)
Pojistky
(S.464)• Pojistka stejné
proudové hodnoty
jako je originální
Větrací otvor pří-
vodu vzduchu
hybridního
(trakčního)
akumulátoru
(S.460)
• Vysavač atd.
• Křížový šroubovák
Žárovky
(S.467)
• Žárovka se stej-
ným číslem a prou-
dovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák
•Klíč
Chladič a kon-
denzátor
(S.433)
Tlak huštění
pneumatik
(S.454)• Tlakoměr
• Zdroj stlačeného
vzduchu
Kapalina
ostřikovačů
(S.434)
• Voda nebo nemrz-
noucí kapalina do
ostřikovačů (pro
použití v zimě)
• Trychtýř (používa-
ný pouze pro dopl-
nění vody nebo
kapaliny ostřiko-
vačů)
PomůckyDíly a nářadí

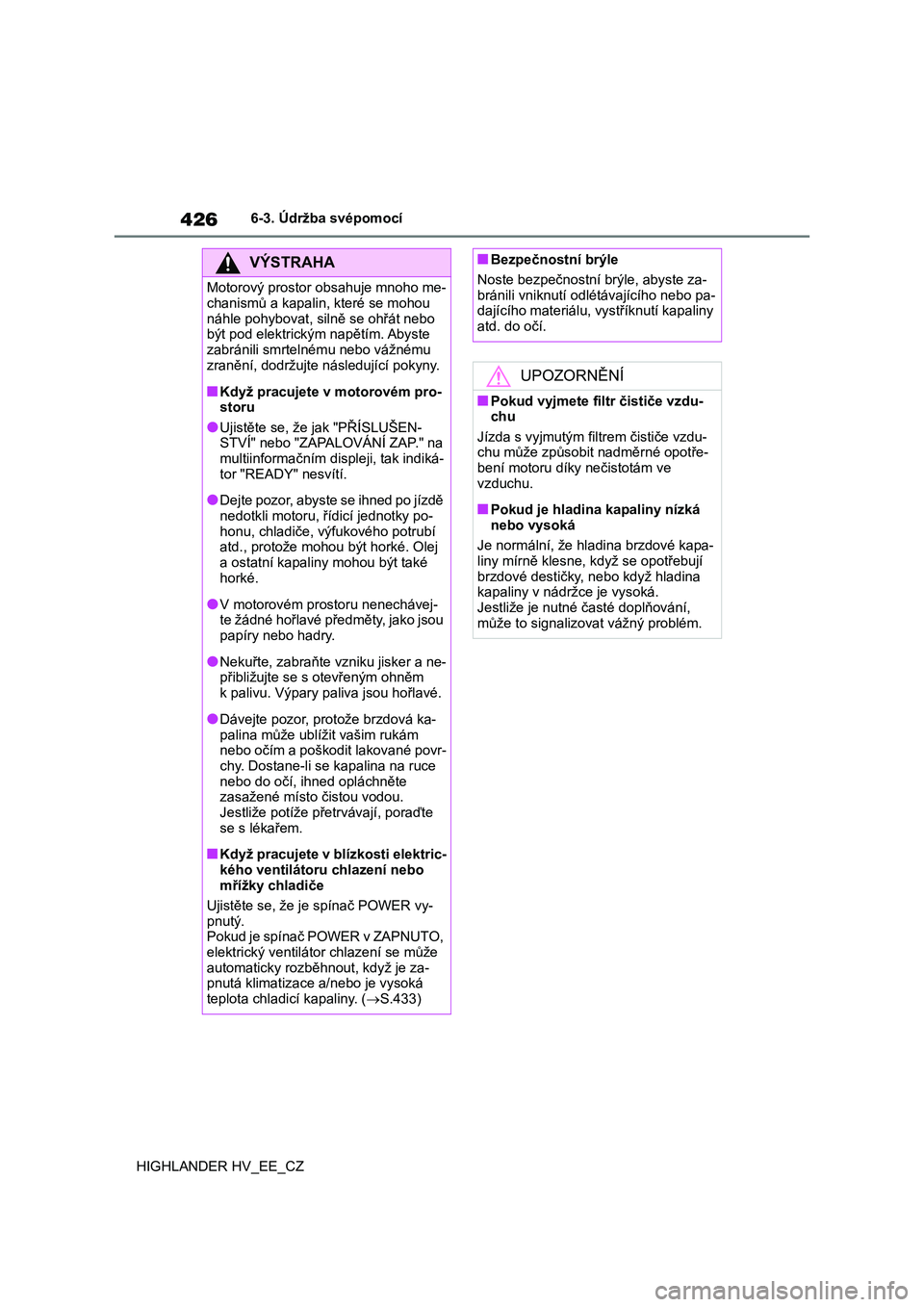

4266-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ
VÝSTRAHA
Motorový prostor obsahuje mnoho me-
chanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste
zabránili smrtelném u nebo vážnému
zranění, dodržujte následující pokyny.
■Když pracujete v motorovém pro-
storu
●Ujistěte se, že jak "PŘÍSLUŠEN- STVÍ" nebo "ZAPALOVÁNÍ ZAP." na
multiinformačním displeji, tak indiká-
tor "READY" nesvítí.
●Dejte pozor, abyste se ihned po jízdě
nedotkli motoru, ř ídicí jednotky po- honu, chladiče, výfukového potrubí
atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávej-te žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a ne-
přibližujte se s otevřeným ohněm
k palivu. Výpary paliva jsou hořlavé.
●Dávejte pozor, protože brzdová ka-
palina může ublížit vašim rukám nebo očím a poškodit lakované povr-
chy. Dostane-li se kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Jestliže potíže přetrvávají, poraďte
se s lékařem.
■Když pracujete v blízkosti elektric-
kého ventilátoru chlazení nebo mřížky chladiče
Ujistěte se, že je spínač POWER vy-
pnutý. Pokud je spínač POWER v ZAPNUTO,
elektrický ventilátor chlazení se může
automaticky rozběhnout, když je za- pnutá klimatizace a/nebo je vysoká
teplota chladicí kapaliny. ( S.433)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste za-
bránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, v ystříknutí kapaliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzdu-
chu
Jízda s vyjmutým filtrem čističe vzdu- chu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve
vzduchu.
■Pokud je hladina kapaliny nízká
nebo vysoká
Je normální, že hladina brzdové kapa-
liny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Jestliže je nutné ča sté doplňování,
může to signalizovat vážný problém.

427
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ

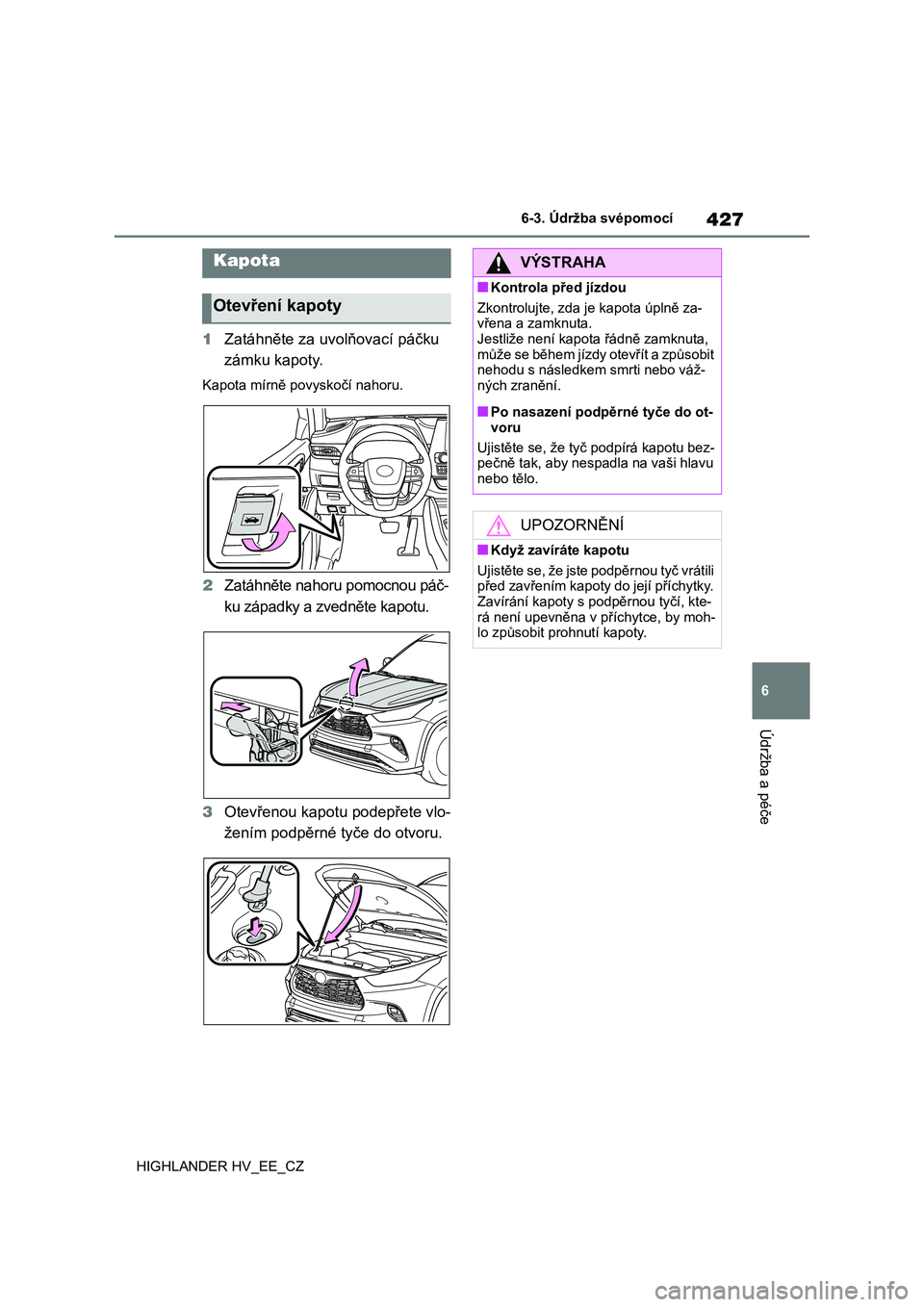

1 Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Zatáhněte nahoru pomocnou páč-
ku západky a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.
Kapota
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta. Jestliže není kapot a řádně zamknuta,
může se během jízdy otevřít a způsobit
nehodu s následkem smrti nebo váž- ných zranění.
■Po nasazení podpěrné tyče do ot-
voru
Ujistěte se, že tyč podpírá kapotu bez-
pečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její příchytky.
Zavírání kapoty s podpěrnou tyčí, kte-
rá není upevněna v příchytce, by moh- lo způsobit prohnutí kapoty.

4286-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ

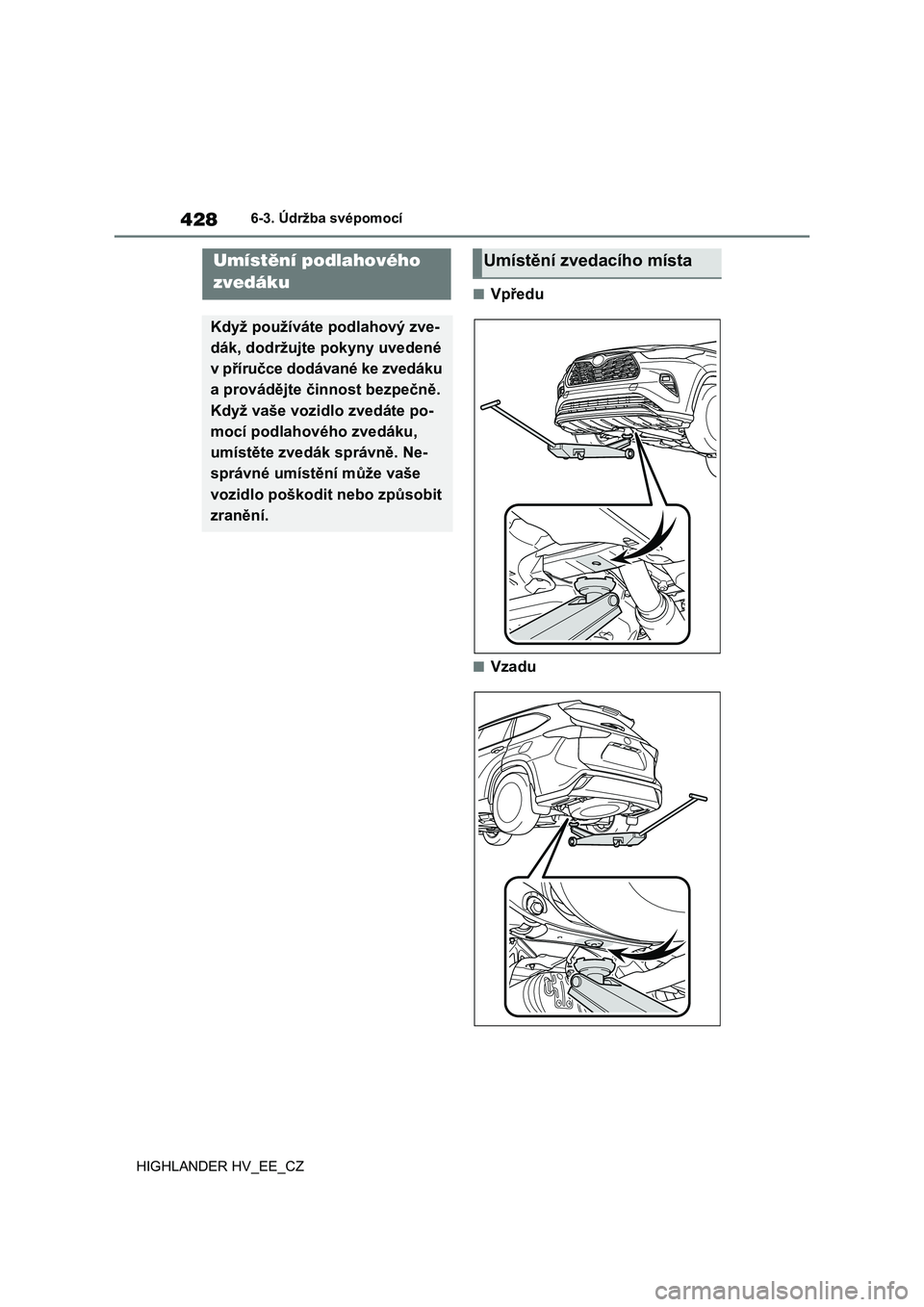

■Vpředu
■Vzadu
Umístění podlahového
zvedáku
Když používáte podlahový zve-
dák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku
a provádějte činnost bezpečně.
Když vaše vozidl o zvedáte po-
mocí podlahového zvedáku,
umístěte zvedák správně. Ne-
správné umístění může vaše
vozidlo poškodit nebo způsobit
zranění.
Umístění zvedacího místa

429
6
6-3. Údržba svépomocí
Údržba a péče
HIGHLANDER HV_EE_CZ

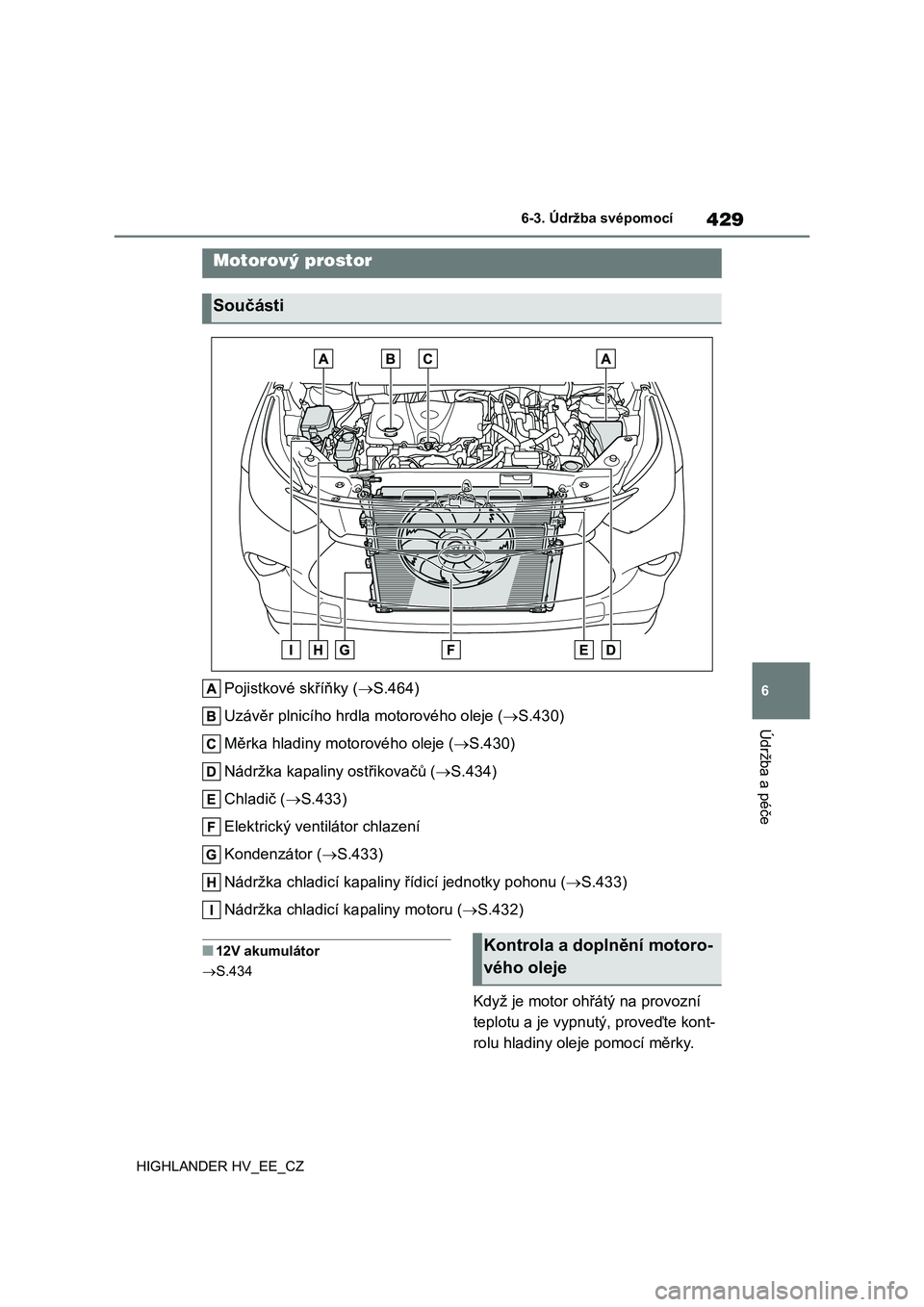

Pojistkové skříňky ( S.464)
Uzávěr plnicího hrdla motorového oleje ( S.430)
Měrka hladiny motorového oleje ( S.430)
Nádržka kapaliny ostřikovačů ( S.434)
Chladič ( S.433)
Elektrický ventilátor chlazení
Kondenzátor ( S.433)
Nádržka chladicí kapaliny řídicí jednotky pohonu ( S.433)
Nádržka chladicí k apaliny motoru (S.432)
■12V akumulátor
 S.434
Když je motor ohřátý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
Motorový prostor
Součásti
Kontrola a doplnění motoro-
vého oleje

4306-3. Údržba svépomocí
HIGHLANDER HV_EE_CZ

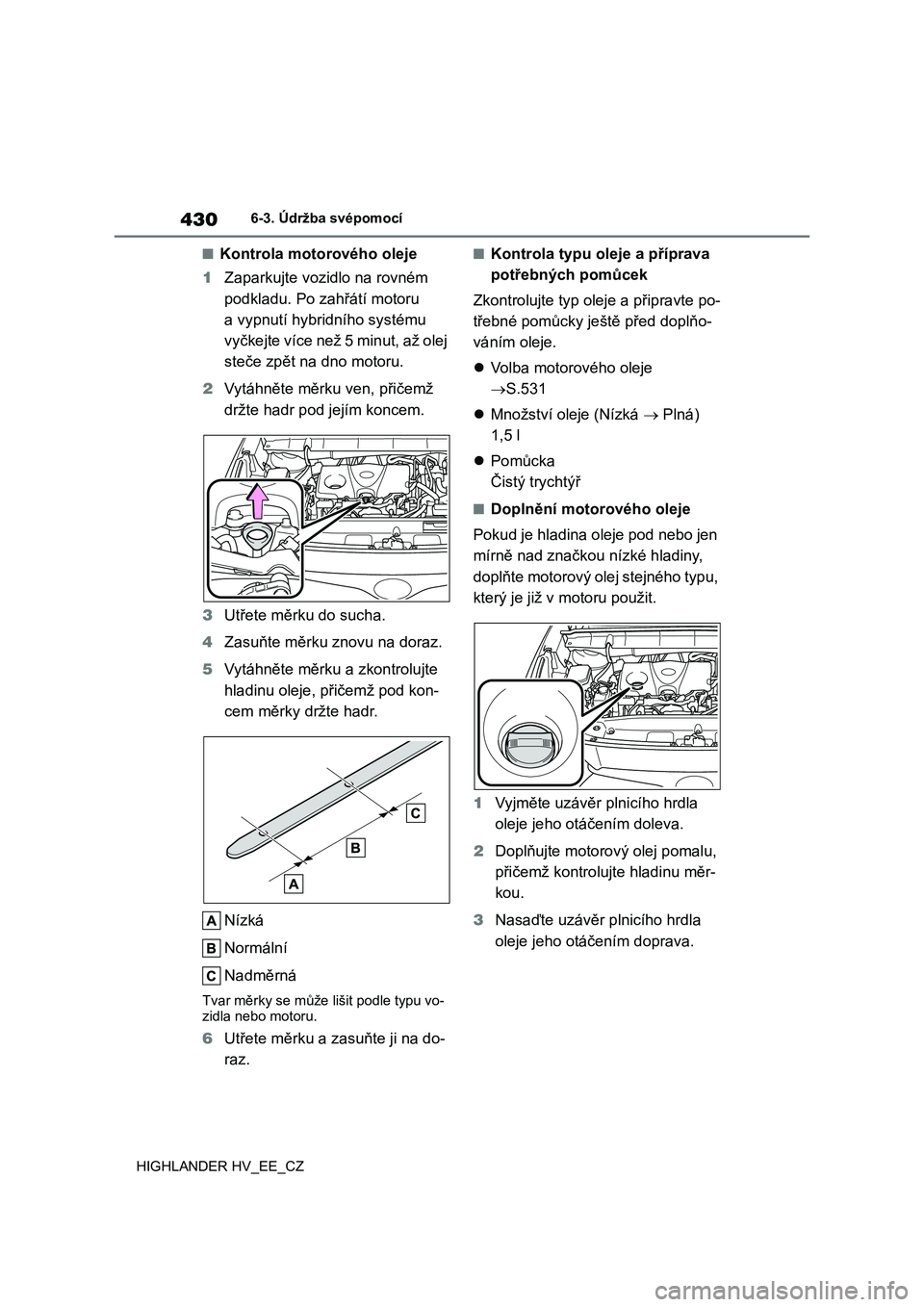

■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a vypnutí hybridního systému
vyčkejte více než 5 minut, až olej
steče zpět na dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.531
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nasaďte uzávěr plnicího hrdla
oleje jeho otá čením doprava.
