TOYOTA HIGHLANDER 2022 Manuel du propriétaire (in French)

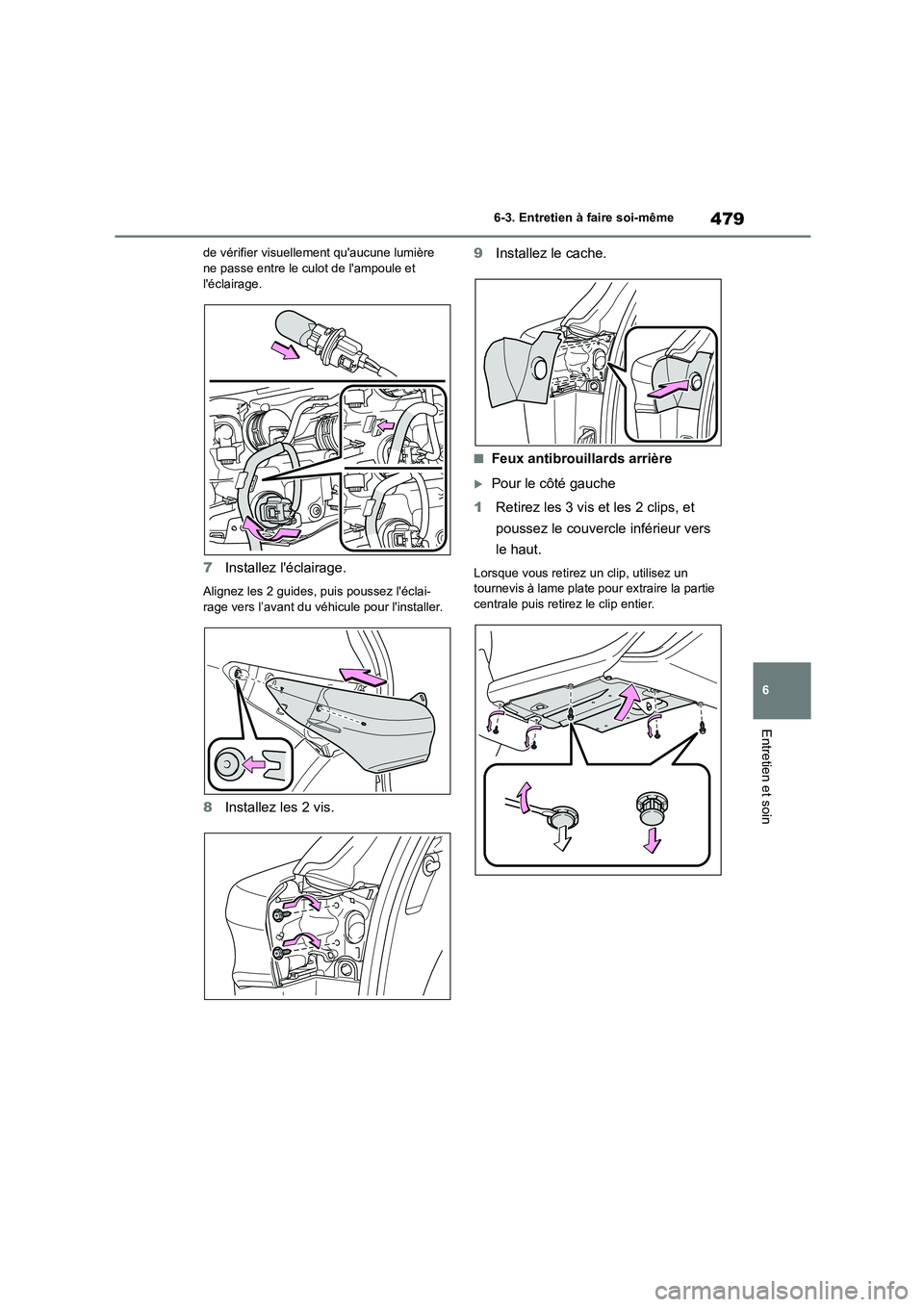

479
6
6-3. Entretien à faire soi-même
Entretien et soin
de vérifier visuellement qu'aucune lumière ne passe entre le culot de l'ampoule et
l'éclairage.
7 Installez l'éclairage.
Alignez les 2 guides, puis poussez l'éclai-
rage vers l’avant du véhicule pour l'installer.
8 Installez les 2 vis.
9 Installez le cache.
■Feux antibrouillards arrière
Pour le côté gauche
1 Retirez les 3 vis et les 2 clips, et
poussez le couvercle inférieur vers
le haut.
Lorsque vous retirez un clip, utilisez un
tournevis à lame plate pour extraire la partie centrale puis retirez le clip entier.

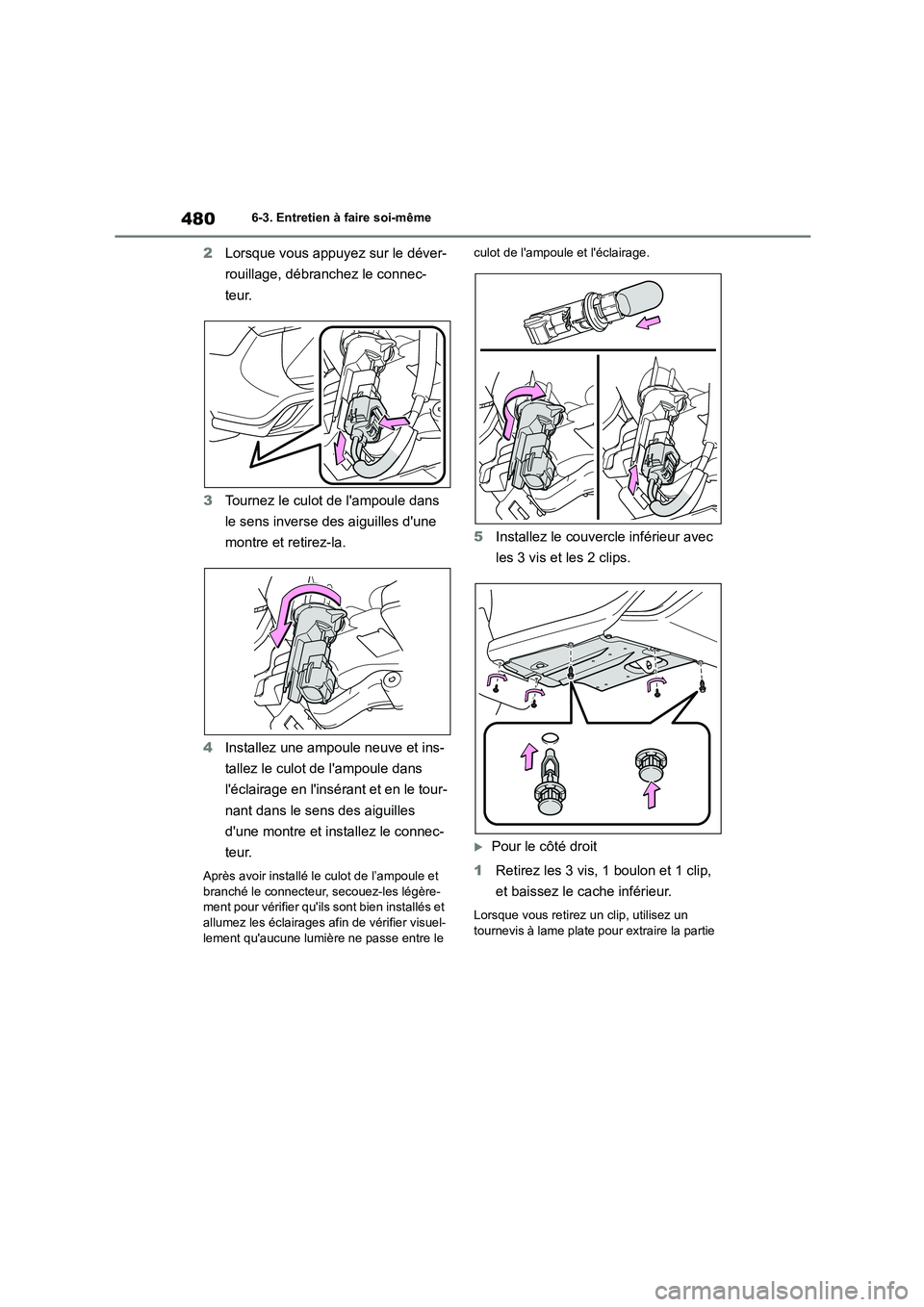

4806-3. Entretien à faire soi-même
2Lorsque vous appuyez sur le déver-
rouillage, débranchez le connec-
teur.
3 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre et retirez-la.
4 Installez une ampoule neuve et ins-
tallez le culot de l'ampoule dans
l'éclairage en l'insérant et en le tour-
nant dans le sens des aiguilles
d'une montre et installez le connec-
teur.
Après avoir installé le culot de l’ampoule et branché le connecteur, secouez-les légère-
ment pour vérifier qu'ils sont bien installés et
allumez les éclairages af in de vérifier visuel- lement qu'aucune lumière ne passe entre le
culot de l'ampoule et l'éclairage.
5 Installez le couvercle inférieur avec
les 3 vis et les 2 clips.
Pour le côté droit
1 Retirez les 3 vis, 1 boulon et 1 clip,
et baissez le cache inférieur.
Lorsque vous retirez un clip, utilisez un
tournevis à lame plate pour extraire la partie

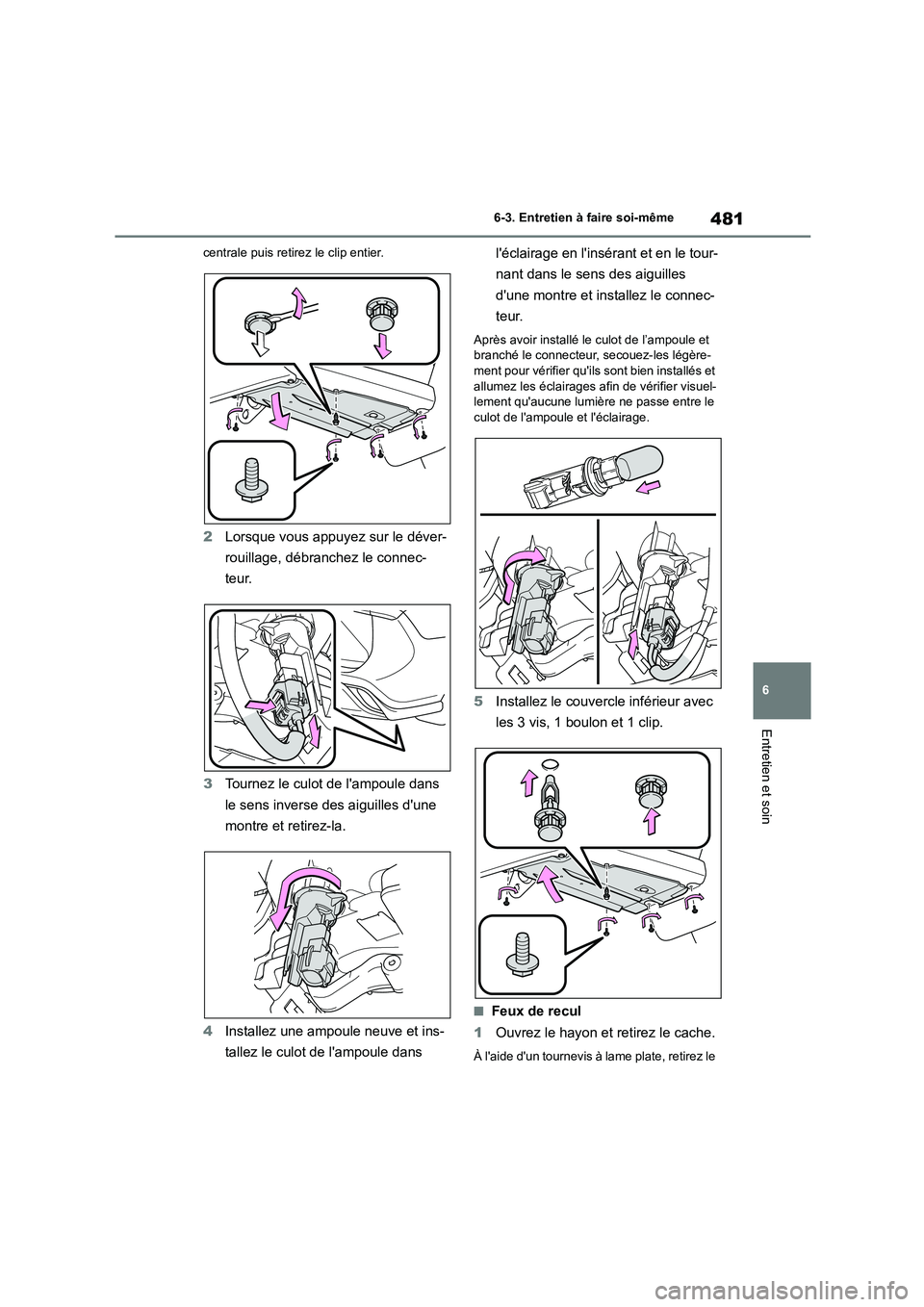

481
6
6-3. Entretien à faire soi-même
Entretien et soin
centrale puis retirez le clip entier.
2 Lorsque vous appuyez sur le déver-
rouillage, débranchez le connec-
teur.
3 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre et retirez-la.
4 Installez une ampoule neuve et ins-
tallez le culot de l'ampoule dans
l'éclairage en l'insérant et en le tour-
nant dans le sens des aiguilles
d'une montre et installez le connec-
teur.
Après avoir installé le culot de l’ampoule et
branché le connecteur, secouez-les légère- ment pour vérifier qu'ils sont bien installés et
allumez les éclairages afin de vérifier visuel-
lement qu'aucune lumière ne passe entre le
culot de l'ampoule et l'éclairage.
5 Installez le couvercle inférieur avec
les 3 vis, 1 boulon et 1 clip.
■Feux de recul
1 Ouvrez le hayon et retirez le cache.
À l'aide d'un tournevis à lame plate, retirez le

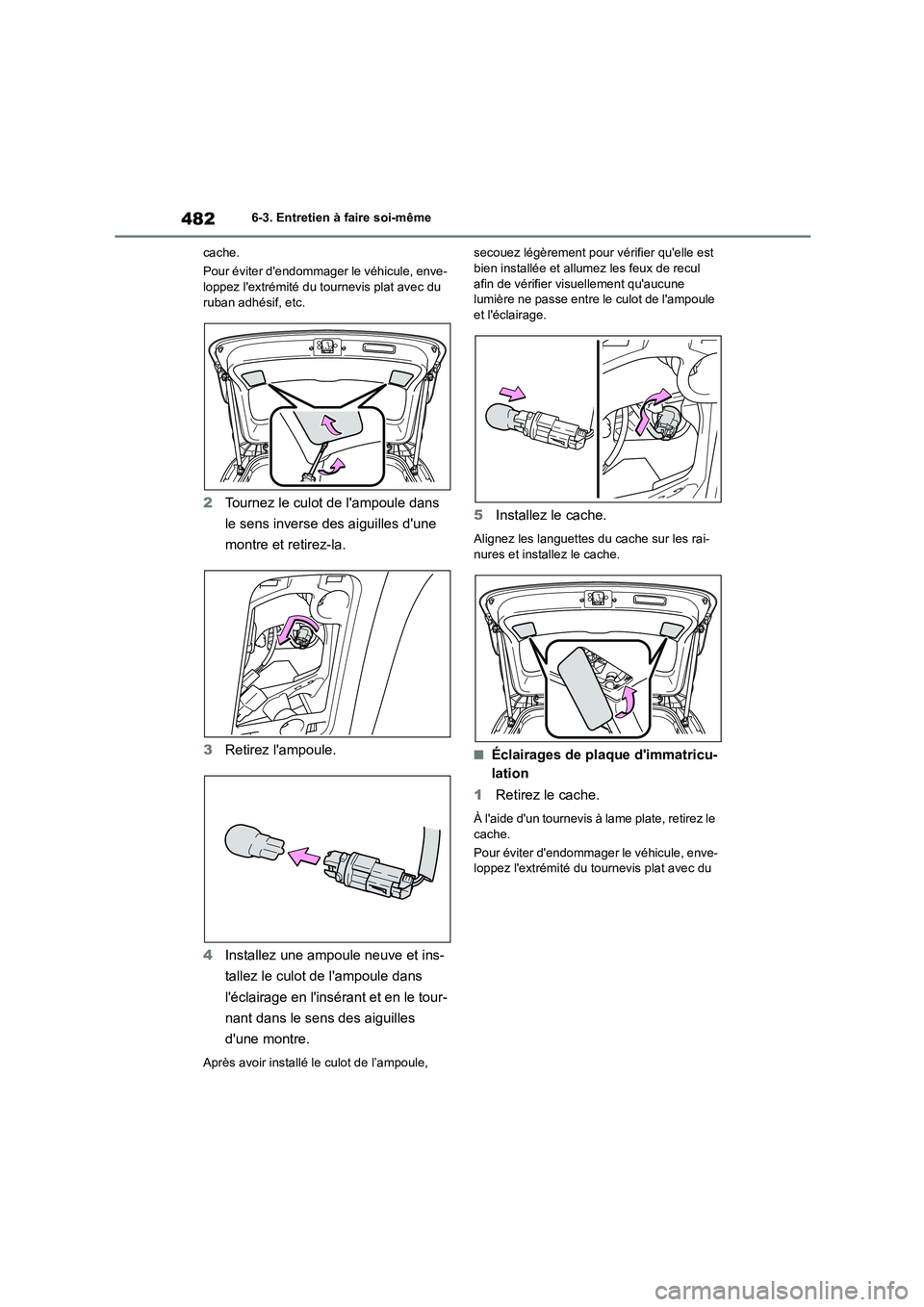

4826-3. Entretien à faire soi-même
cache.
Pour éviter d'endommager le véhicule, enve- loppez l'extrémité du tour nevis plat avec du
ruban adhésif, etc.
2 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre et retirez-la.
3 Retirez l'ampoule.
4 Installez une ampoule neuve et ins-
tallez le culot de l'ampoule dans
l'éclairage en l'insérant et en le tour-
nant dans le sens des aiguilles
d'une montre.
Après avoir installé le culot de l’ampoule,
secouez légèrement pour vérifier qu'elle est bien installée et allumez les feux de recul
afin de vérifier visuellement qu'aucune
lumière ne passe entre le culot de l'ampoule et l'éclairage.
5 Installez le cache.
Alignez les languettes du cache sur les rai-
nures et installez le cache.
■Éclairages de plaque d'immatricu-
lation
1 Retirez le cache.
À l'aide d'un tournevis à lame plate, retirez le
cache.
Pour éviter d'endommager le véhicule, enve- loppez l'extrémité du tournevis plat avec du

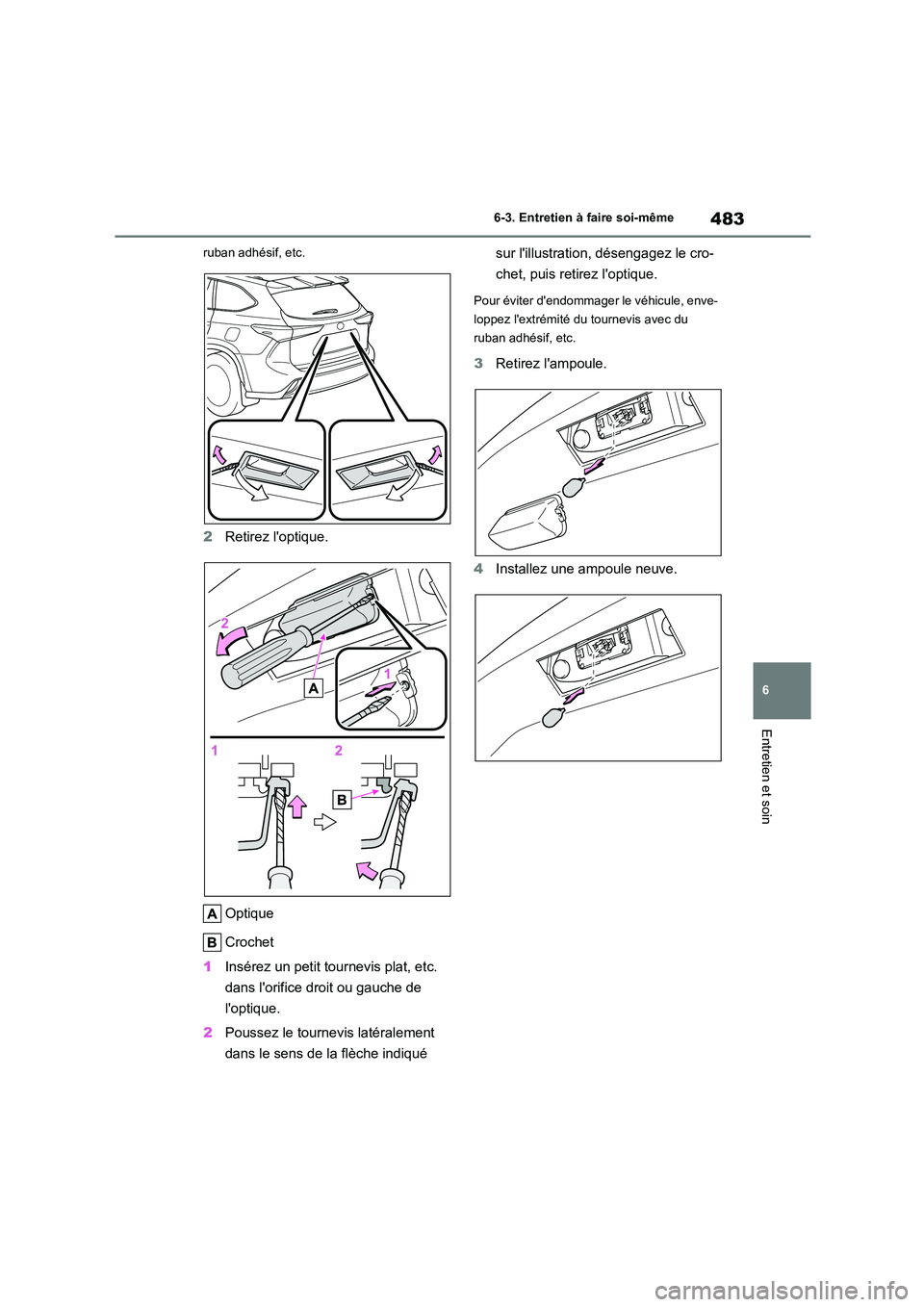

483
6
6-3. Entretien à faire soi-même
Entretien et soin
ruban adhésif, etc.
2 Retirez l'optique.
Optique
Crochet
1 Insérez un petit tournevis plat, etc.
dans l'orifice droit ou gauche de
l'optique.
2 Poussez le tournevis latéralement
dans le sens de la flèche indiqué
sur l'illustration, désengagez le cro-
chet, puis retirez l'optique.
Pour éviter d'endommager le véhicule, enve-
loppez l'extrémité du tournevis avec du
ruban adhésif, etc.
3 Retirez l'ampoule.
4 Installez une ampoule neuve.

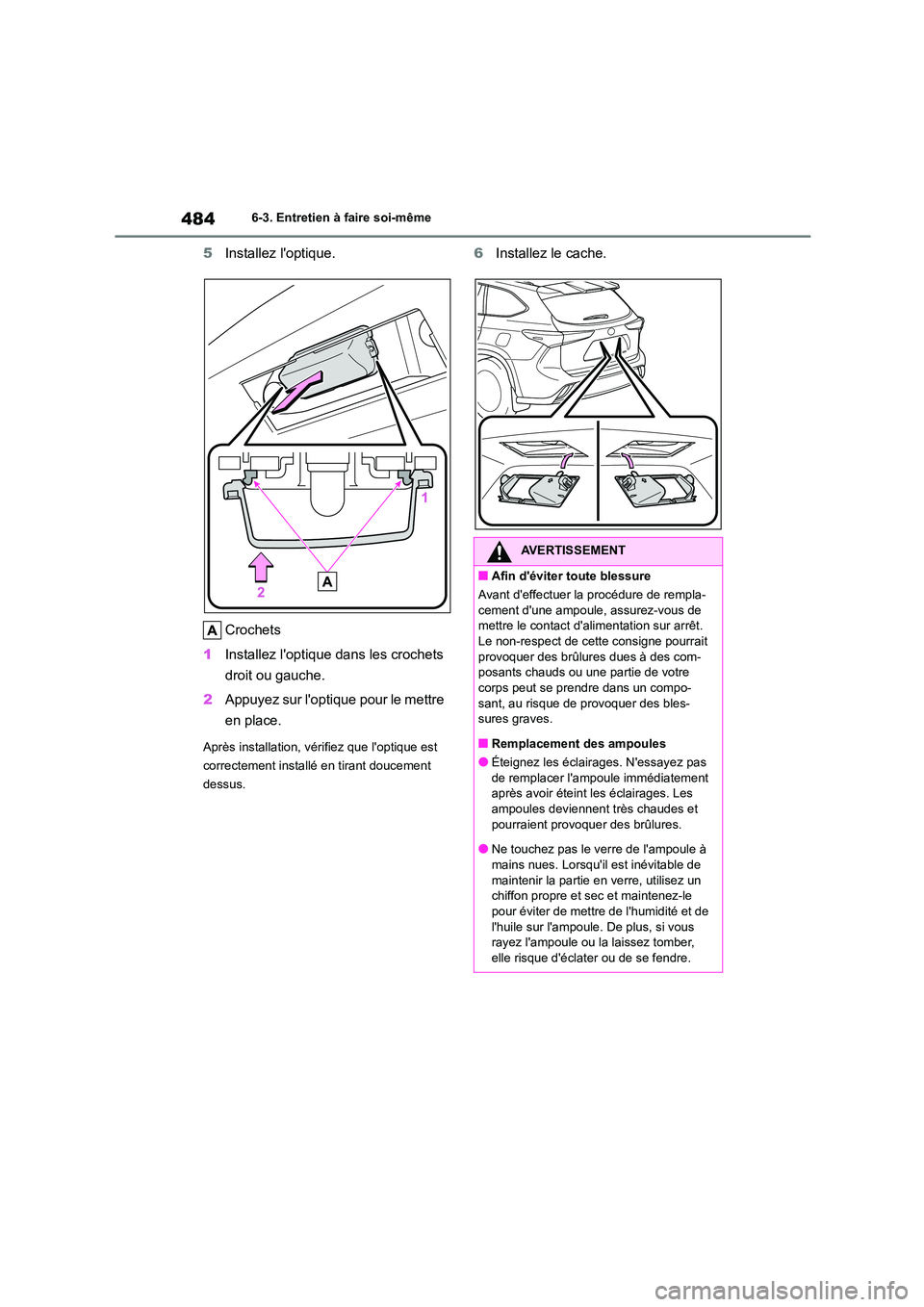

4846-3. Entretien à faire soi-même
5Installez l'optique.
Crochets
1 Installez l'optique dans les crochets
droit ou gauche.
2 Appuyez sur l'optique pour le mettre
en place.
Après installation, véri fiez que l'optique est
correctement installé en tirant doucement
dessus.
6 Installez le cache.
AVERTISSEMENT
■Afin d'éviter toute blessure
Avant d'effectuer la procédure de rempla- cement d'une ampoule, assurez-vous de
mettre le contact d'alimentation sur arrêt.
Le non-respect de cette consigne pourrait provoquer des brûlures dues à des com-
posants chauds ou une partie de votre
corps peut se prendre dans un compo- sant, au risque de provoquer des bles-
sures graves.
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédiatement
après avoir éteint les éclairages. Les
ampoules deviennent très chaudes et pourraient provoquer des brûlures.
●Ne touchez pas le verre de l'ampoule à
mains nues. Lorsqu'il est inévitable de maintenir la partie en verre, utilisez un
chiffon propre et sec et maintenez-le
pour éviter de mettre de l'humidité et de
l'huile sur l'ampoule. De plus, si vous rayez l'ampoule ou la laissez tomber,
elle risque d'éclater ou de se fendre.

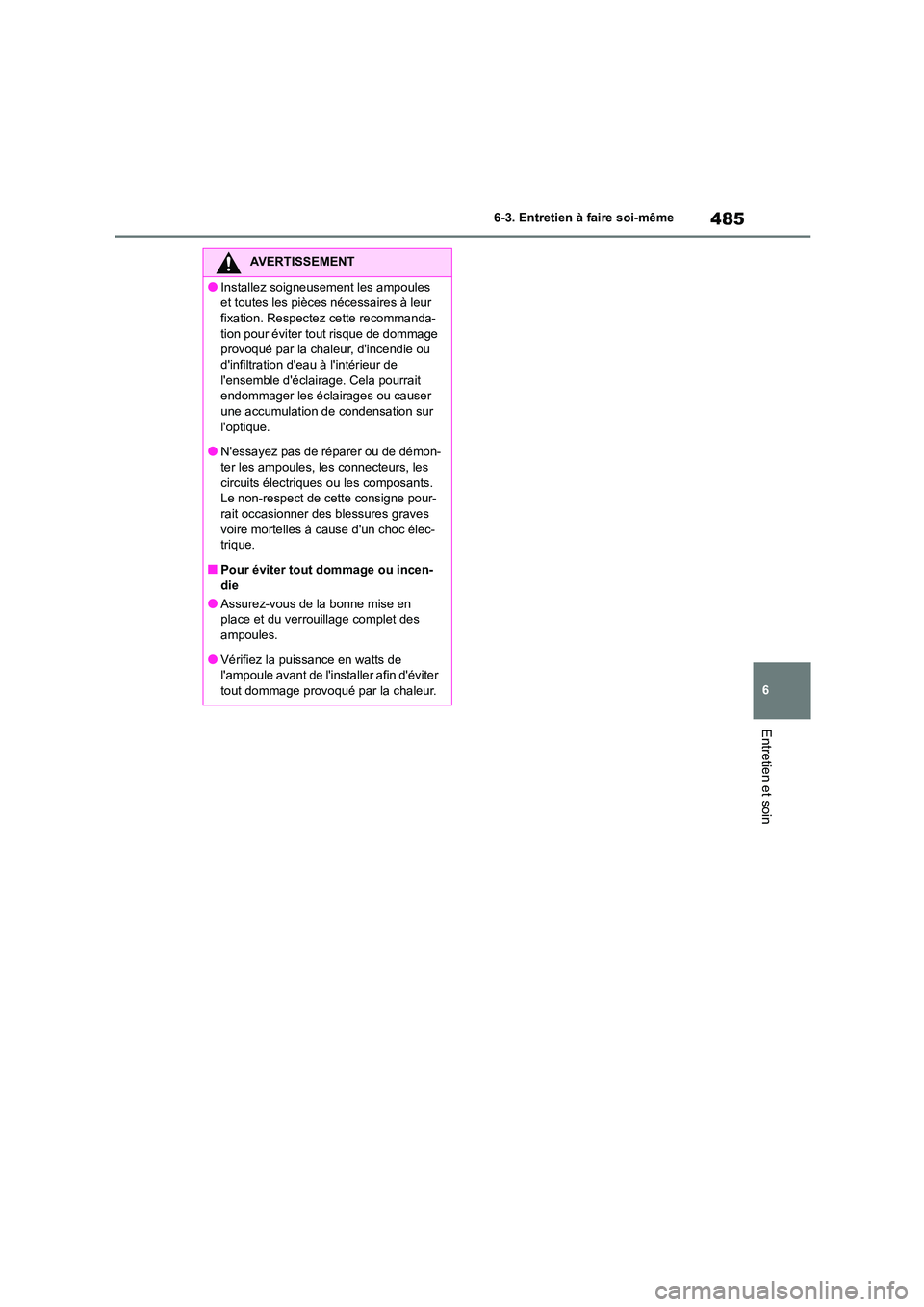

485
6
6-3. Entretien à faire soi-même
Entretien et soin
AVERTISSEMENT
●Installez soigneusement les ampoules
et toutes les pièces nécessaires à leur
fixation. Respectez cette recommanda- tion pour éviter tout risque de dommage
provoqué par la chaleur, d'incendie ou
d'infiltration d'eau à l'intérieur de l'ensemble d'éclairage. Cela pourrait
endommager les éclairages ou causer
une accumulation de condensation sur l'optique.
●N'essayez pas de réparer ou de démon-
ter les ampoules, les connecteurs, les circuits électriques ou les composants.
Le non-respect de cette consigne pour-
rait occasionner des blessures graves voire mortelles à c ause d'un choc élec-
trique.
■Pour éviter tout dommage ou incen- die
●Assurez-vous de la bonne mise en
place et du verrouillage complet des
ampoules.
●Vérifiez la puissance en watts de
l'ampoule avant de l'installer afin d'éviter
tout dommage provoqué par la chaleur.

4866-3. Entretien à faire soi-même

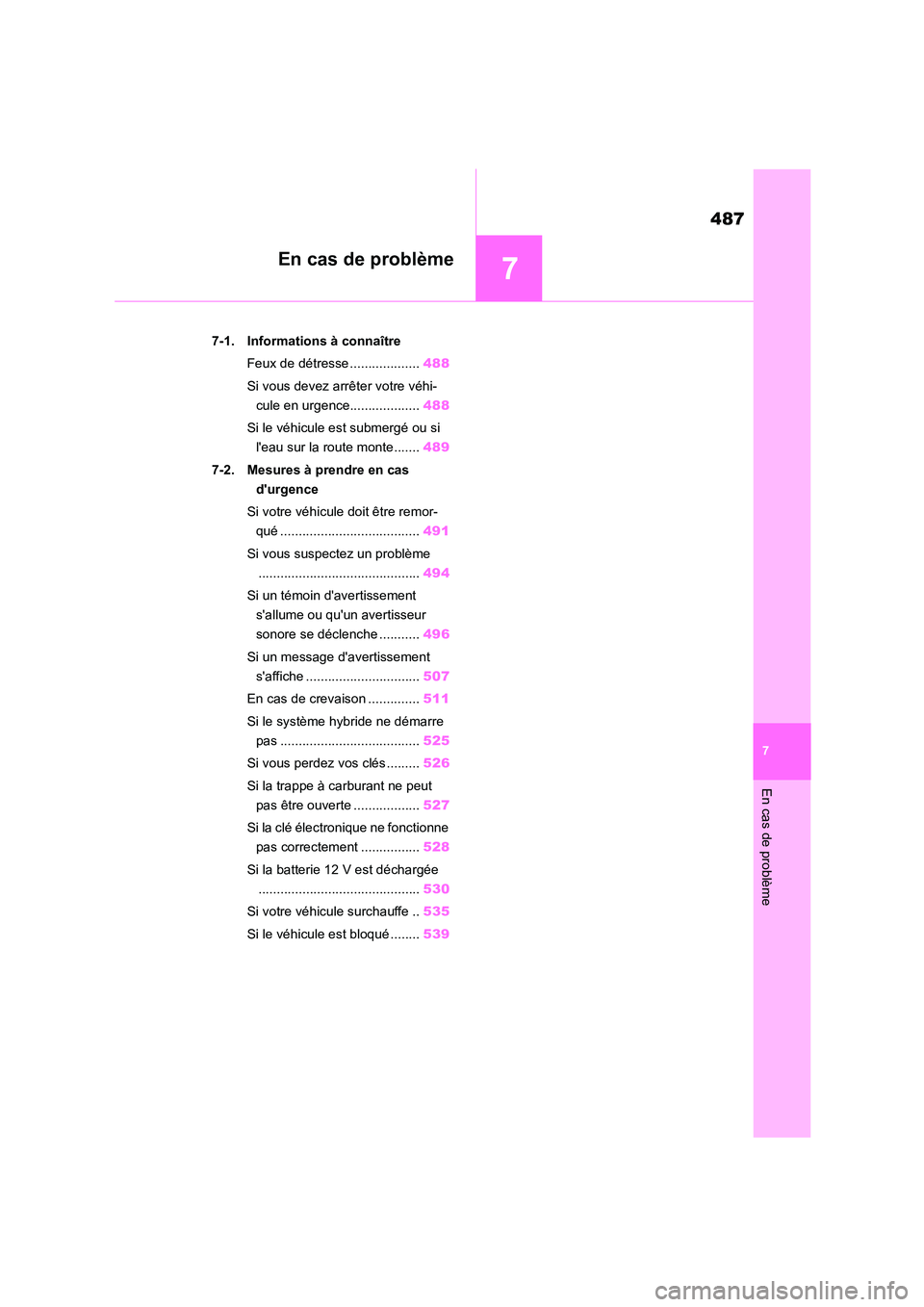

7
487
En cas de problème
7
En cas de problème
.7-1. Informations à connaître
Feux de détresse ................... 488
Si vous devez arrêter votre véhi-
cule en urgence................... 488
Si le véhicule est submergé ou si
l'eau sur la route monte....... 489
7-2. Mesures à prendre en cas
d'urgence
Si votre véhicule doit être remor-
qué ...................................... 491
Si vous suspectez un problème
............................................ 494
Si un témoin d'avertissement
s'allume ou qu'un avertisseur
sonore se déclenche ........... 496
Si un message d'avertissement
s'affiche ............................... 507
En cas de crevaison .............. 511
Si le système hybride ne démarre
pas ...................................... 525
Si vous perdez vos clés ......... 526
Si la trappe à carburant ne peut
pas être ouverte .................. 527
Si la clé électronique ne fonctionne
pas correctement ................ 528
Si la batterie 12 V est déchargée
............................................ 530
Si votre véhicule surchauffe .. 535
Si le véhicule est bloqué ........ 539

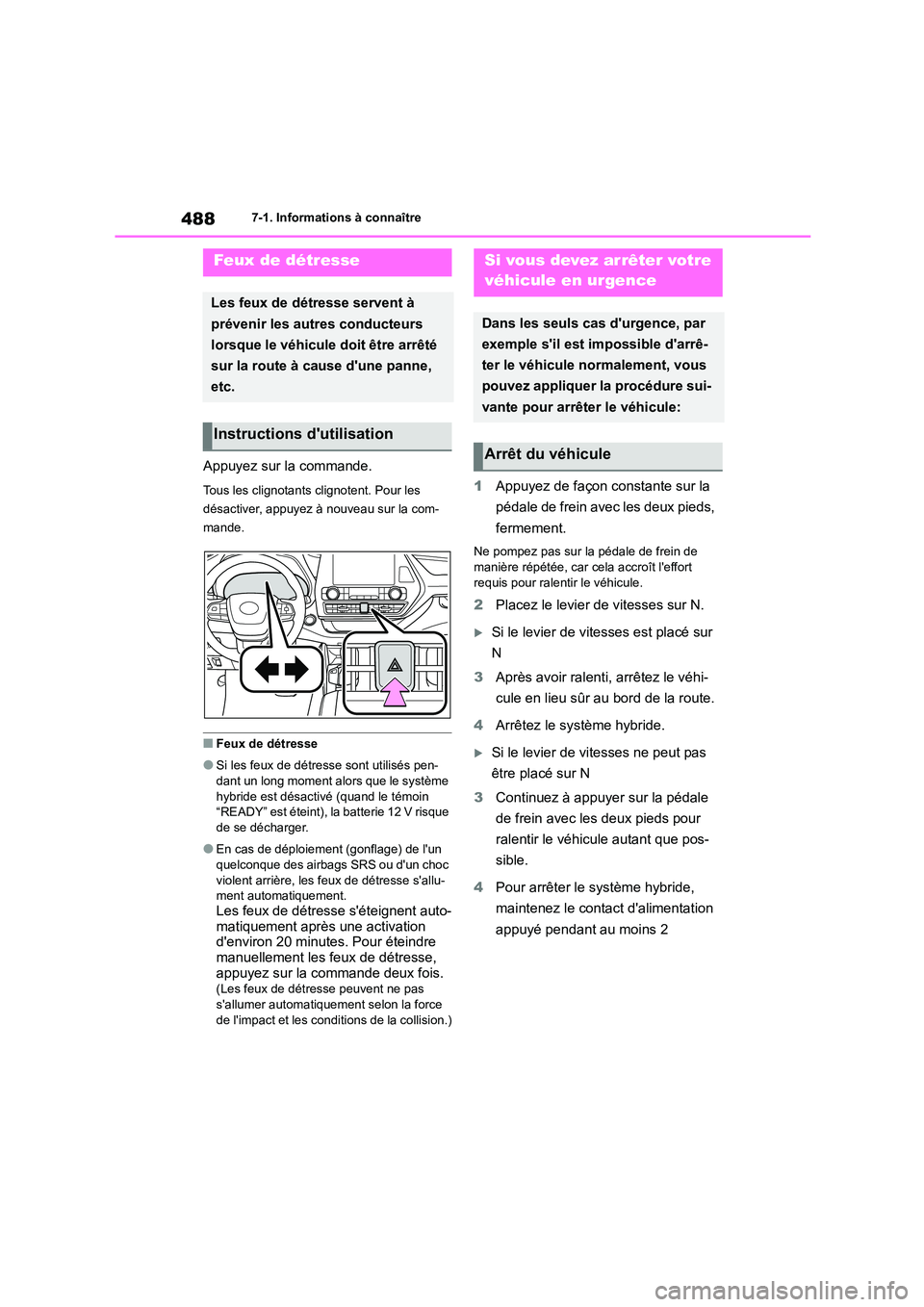

4887-1. Informations à connaître
7-1.Informations à connaître
Appuyez sur la commande.
Tous les clignotants clignotent. Pour les
désactiver, appuyez à nouveau sur la com-
mande.
■Feux de détresse
●Si les feux de détresse sont utilisés pen- dant un long moment alors que le système
hybride est désactivé (quand le témoin
“READY” est éteint), la batterie 12 V risque de se décharger.
●En cas de déploiement (gonflage) de l'un quelconque des airbags SRS ou d'un choc
violent arrière, les feux de détresse s'allu-
ment automatiquement. Les feux de détresse s'éteignent auto-
matiquement après une activation
d'environ 20 minutes. Pour éteindre manuellement les feux de détresse,
appuyez sur la commande deux fois.
(Les feux de détresse peuvent ne pas s'allumer automatiquement selon la force
de l'impact et les conditi ons de la collision.)
1Appuyez de façon constante sur la
pédale de frein avec les deux pieds,
fermement.
Ne pompez pas sur la pédale de frein de
manière répétée, car cela accroît l'effort
requis pour ralentir le véhicule.
2 Placez le levier de vitesses sur N.
Si le levier de vitesses est placé sur
N
3 Après avoir ralenti, arrêtez le véhi-
cule en lieu sûr au bord de la route.
4 Arrêtez le système hybride.
Si le levier de vitesses ne peut pas
être placé sur N
3 Continuez à appuyer sur la pédale
de frein avec les deux pieds pour
ralentir le véhicule autant que pos-
sible.
4 Pour arrêter le système hybride,
maintenez le contact d'alimentation
appuyé pendant au moins 2
Feux de détresse
Les feux de détresse servent à
prévenir les autres conducteurs
lorsque le véhicule doit être arrêté
sur la route à cause d'une panne,
etc.
Instructions d'utilisation
Si vous devez arrêter votre
véhicule en urgence
Dans les seuls cas d'urgence, par
exemple s'il est impossible d'arrê-
ter le véhicule normalement, vous
pouvez appliquer la procédure sui-
vante pour arrêter le véhicule:
Arrêt du véhicule
