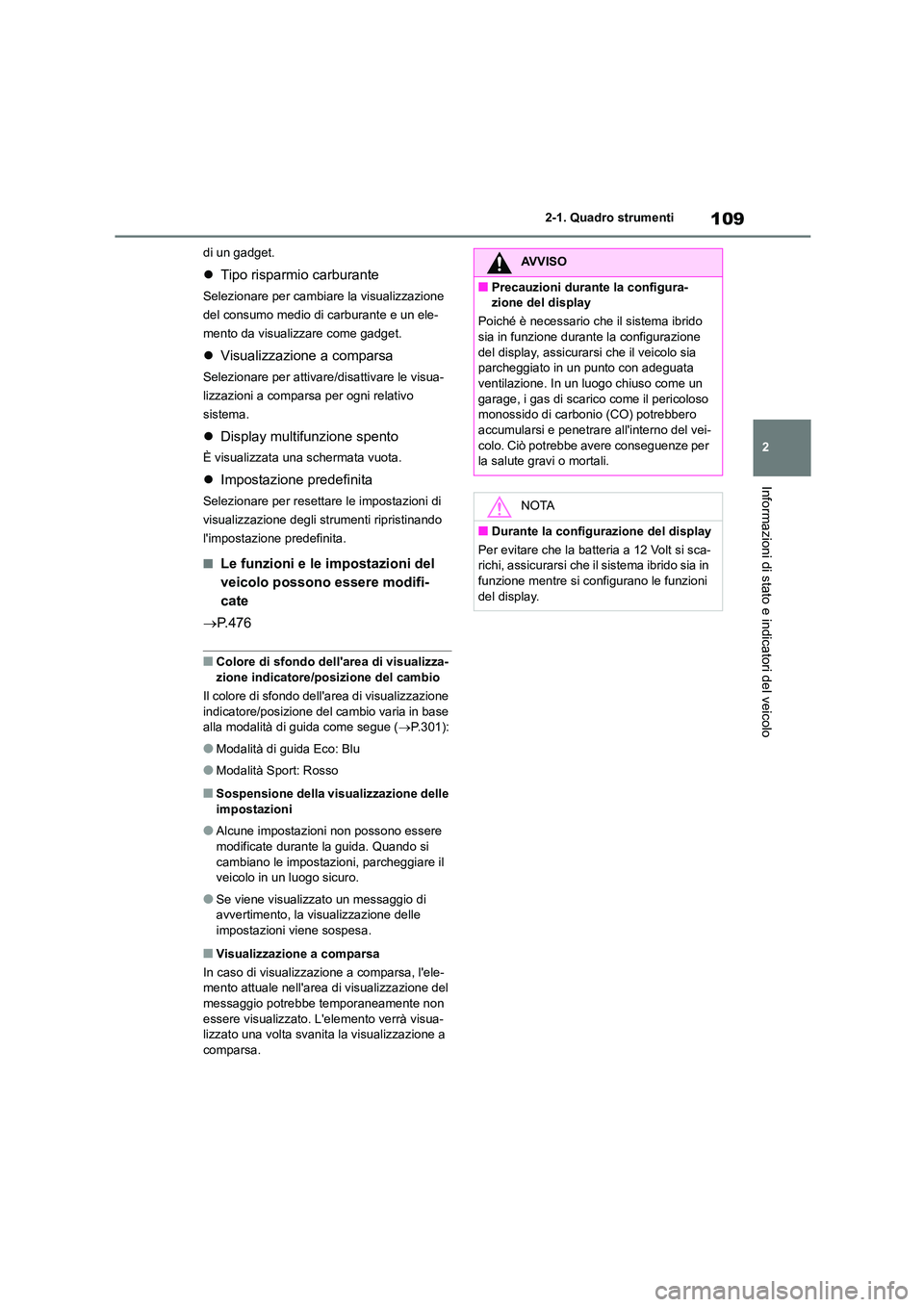

109
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
di un gadget.
 Tipo risparmio carburante
Selezionare per cambiare la visualizzazione
del consumo medio di carburante e un ele-
mento da visualizzare come gadget.
 Visualizzazione a comparsa
Selezionare per attivare/disattivare le visua-
lizzazioni a comparsa per ogni relativo
sistema.
 Display multifunzione spento
È visualizzata una schermata vuota.
Impostazione predefinita
Selezionare per resettare le impostazioni di
visualizzazione degli strumenti ripristinando
l'impostazione predefinita.
■Le funzioni e le impostazioni del
veicolo possono essere modifi-
cate
 P.476
■Colore di sfondo dell'area di visualizza- zione indicatore/posizione del cambio
Il colore di sfondo dell' area di visualizzazione
indicatore/posizione del cambio varia in base
alla modalità di guida come segue ( P.301):
●Modalità di guida Eco: Blu
●Modalità Sport: Rosso
■Sospensione della visualizzazione delle
impostazioni
●Alcune impostazioni non possono essere
modificate durante la guida. Quando si
cambiano le impostazioni, parcheggiare il veicolo in un luogo sicuro.
●Se viene visualizzato un messaggio di avvertimento, la visualizzazione delle
impostazioni viene sospesa.
■Visualizzazione a comparsa
In caso di visualizzazione a comparsa, l'ele-
mento attuale nell'area di visualizzazione del messaggio potrebbe temporaneamente non
essere visualizzato. L'elemento verrà visua-
lizzato una volta svanita la visualizzazione a comparsa.
AVVISO
■Precauzioni durante la configura-
zione del display
Poiché è necessario che il sistema ibrido
sia in funzione durante la configurazione del display, assicurars i che il veicolo sia
parcheggiato in un punto con adeguata
ventilazione. In un luogo chiuso come un garage, i gas di scarico come il pericoloso
monossido di carbonio (CO) potrebbero
accumularsi e penetrare all'interno del vei- colo. Ciò potrebbe avere conseguenze per
la salute gravi o mortali.
NOTA
■Durante la configurazione del display
Per evitare che la batteria a 12 Volt si sca-
richi, assicurarsi che il sistema ibrido sia in funzione mentre si configurano le funzioni
del display.

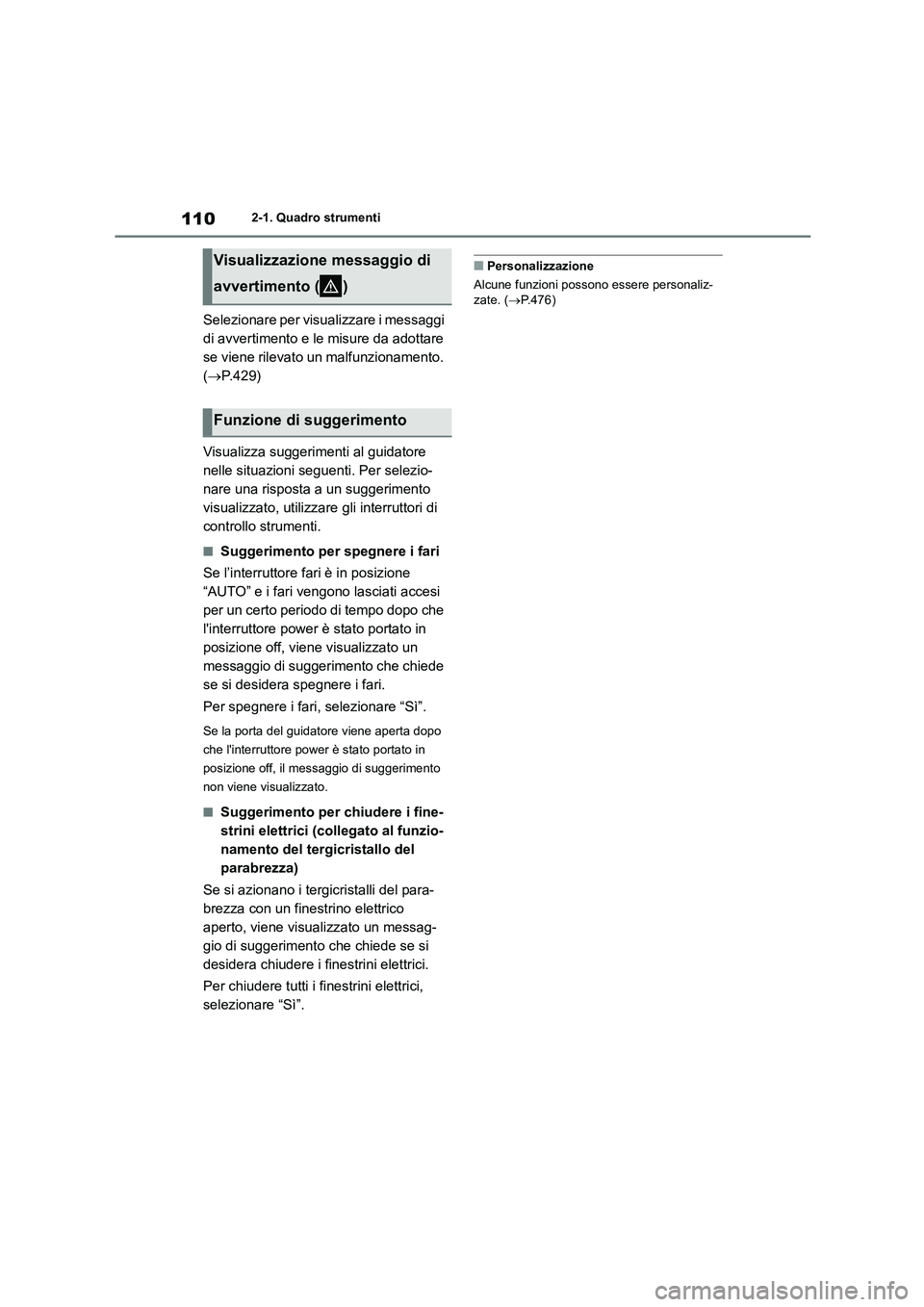

1102-1. Quadro strumenti
Selezionare per visualizzare i messaggi
di avvertimento e le misure da adottare
se viene rilevato un malfunzionamento.
( P.429)

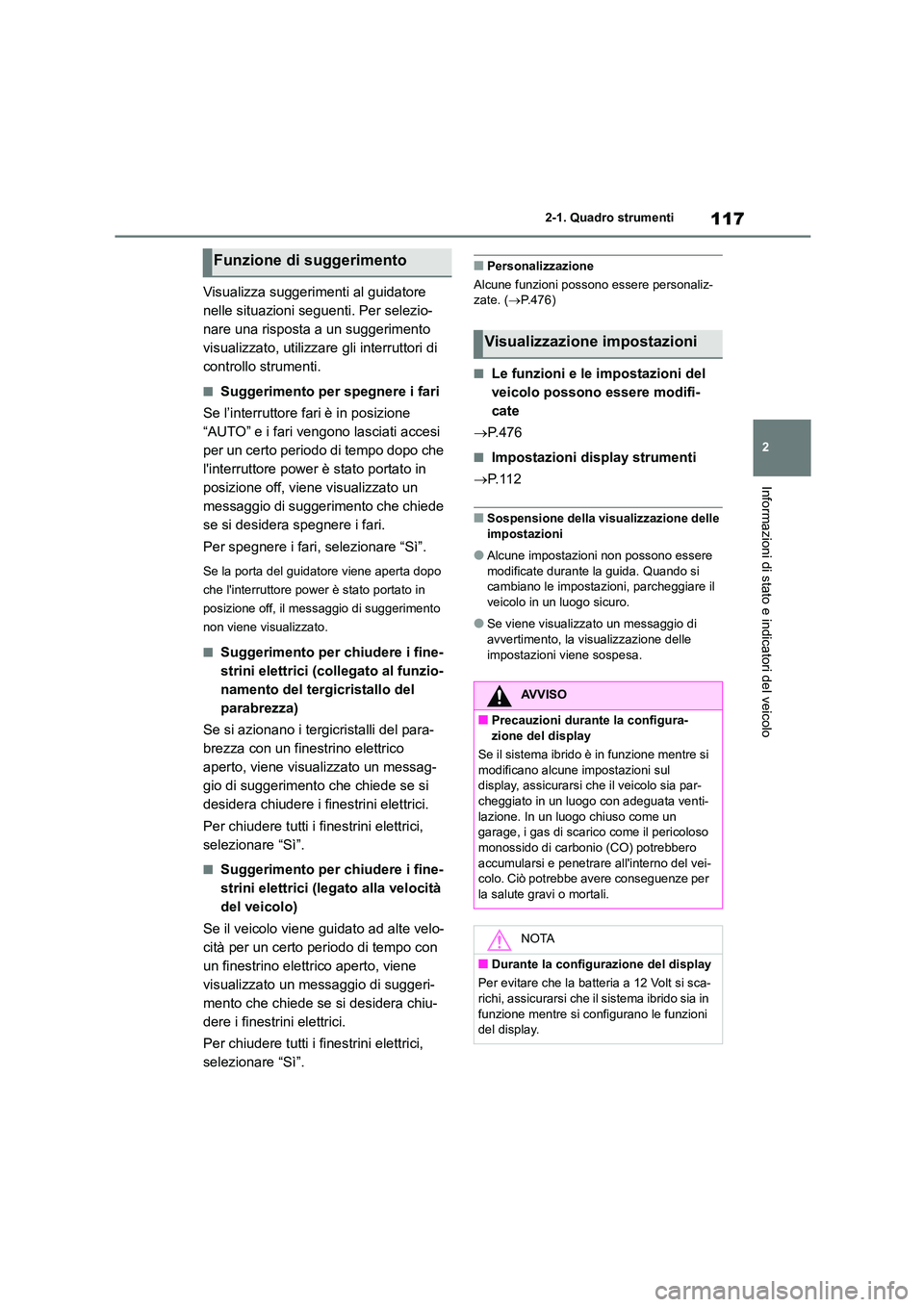

Visualizza suggerimenti al guidatore
nelle situazioni seguenti. Per selezio-
nare una risposta a un suggerimento
visualizzato, utilizzare gli interruttori di
controllo strumenti.
■Suggerimento per spegnere i fari
Se l’interruttore fari è in posizione
“AUTO” e i fari vengono lasciati accesi
per un certo periodo di tempo dopo che
l'interruttore power è stato portato in
posizione off, viene visualizzato un
messaggio di suggerimento che chiede
se si desidera spegnere i fari.
Per spegnere i fari, selezionare “Sì”.
Se la porta del guidatore viene aperta dopo
che l'interruttore power è stato portato in
posizione off, il messaggio di suggerimento
non viene visualizzato.
■Suggerimento per chiudere i fine-
strini elettrici (co llegato al funzio-
namento del tergicristallo del
parabrezza)
Se si azionano i tergicristalli del para-
brezza con un finestrino elettrico
aperto, viene visualizzato un messag-
gio di suggerimento che chiede se si
desidera chiudere i finestrini elettrici.
Per chiudere tutti i finestrini elettrici,
selezionare “Sì”.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.476)
Visualizzazione messaggio di
avvertimento ( )
Funzione di suggerimento

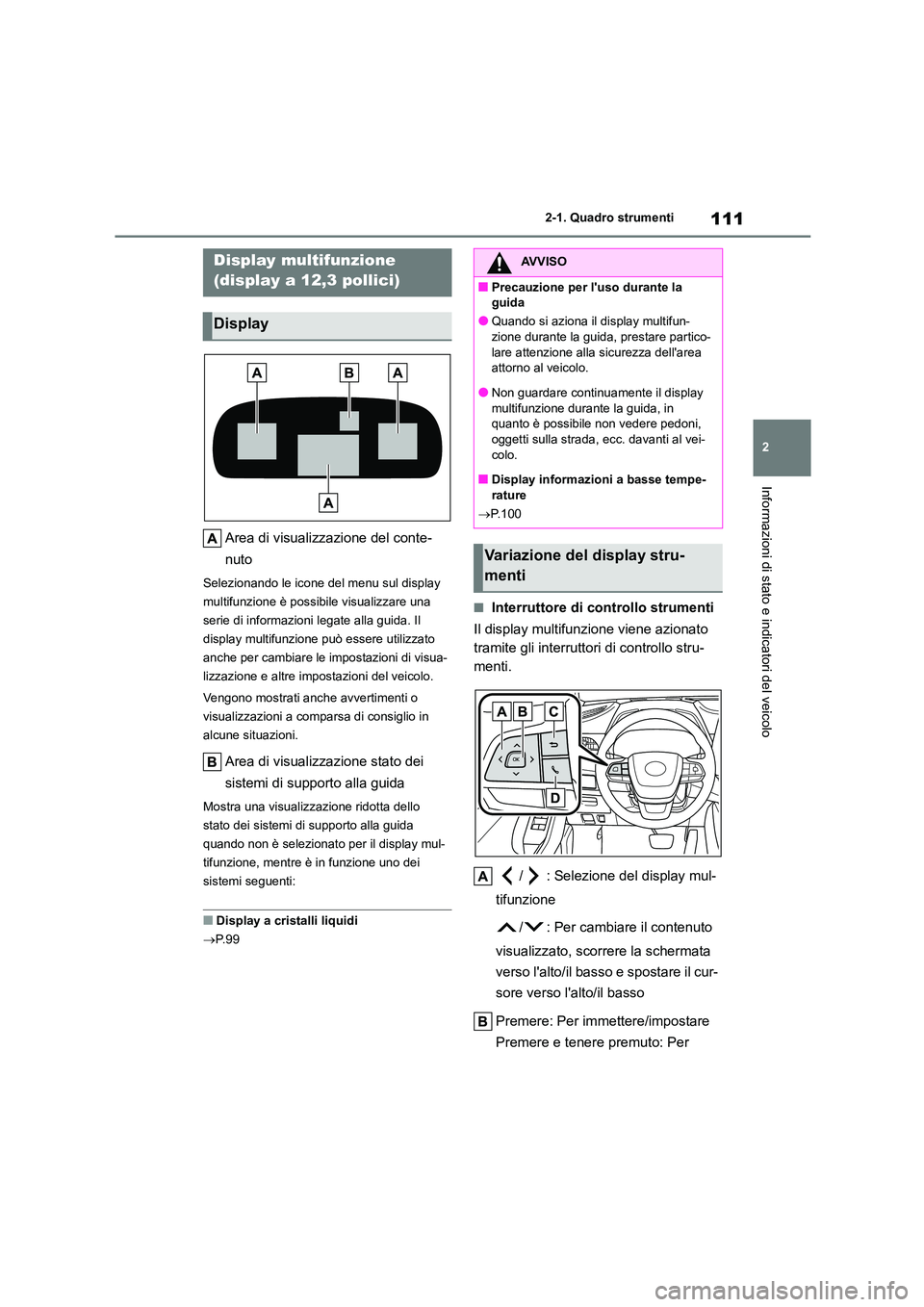

111
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
Area di visualizzazione del conte-
nuto
Selezionando le icone del menu sul display
multifunzione è possibile visualizzare una
serie di informazioni legate alla guida. Il
display multifunzione può essere utilizzato
anche per cambiare le impostazioni di visua-
lizzazione e altre impos tazioni del veicolo.
Vengono mostrati anche avvertimenti o
visualizzazioni a compar sa di consiglio in
alcune situazioni.
Area di visualizzazione stato dei
sistemi di supporto alla guida
Mostra una visualizzazione ridotta dello
stato dei sistemi di supporto alla guida
quando non è selezionato per il display mul-
tifunzione, mentre è in funzione uno dei
sistemi seguenti:
■Display a cristalli liquidi
 P. 9 9
■Interruttore di controllo strumenti
Il display multifunzione viene azionato
tramite gli interruttori di controllo stru-
menti.
/ : Selezione del display mul-
tifunzione
/ : Per cambiare il contenuto
visualizzato, scorre re la schermata
verso l'alto/il basso e spostare il cur-
sore verso l'alto/il basso
Premere: Per immettere/impostare
Premere e tenere premuto: Per
Display multifunzione
(display a 12,3 pollici)
Display
AVVISO
■Precauzione per l'uso durante la
guida
●Quando si aziona il display multifun-
zione durante la guida, prestare partico- lare attenzione alla sicurezza dell'area
attorno al veicolo.
●Non guardare continuamente il display multifunzione durante la guida, in
quanto è possibile non vedere pedoni,
oggetti sulla strada, ecc. davanti al vei- colo.
■Display informazioni a basse tempe-
rature
 P.100
Variazione del display stru-
menti

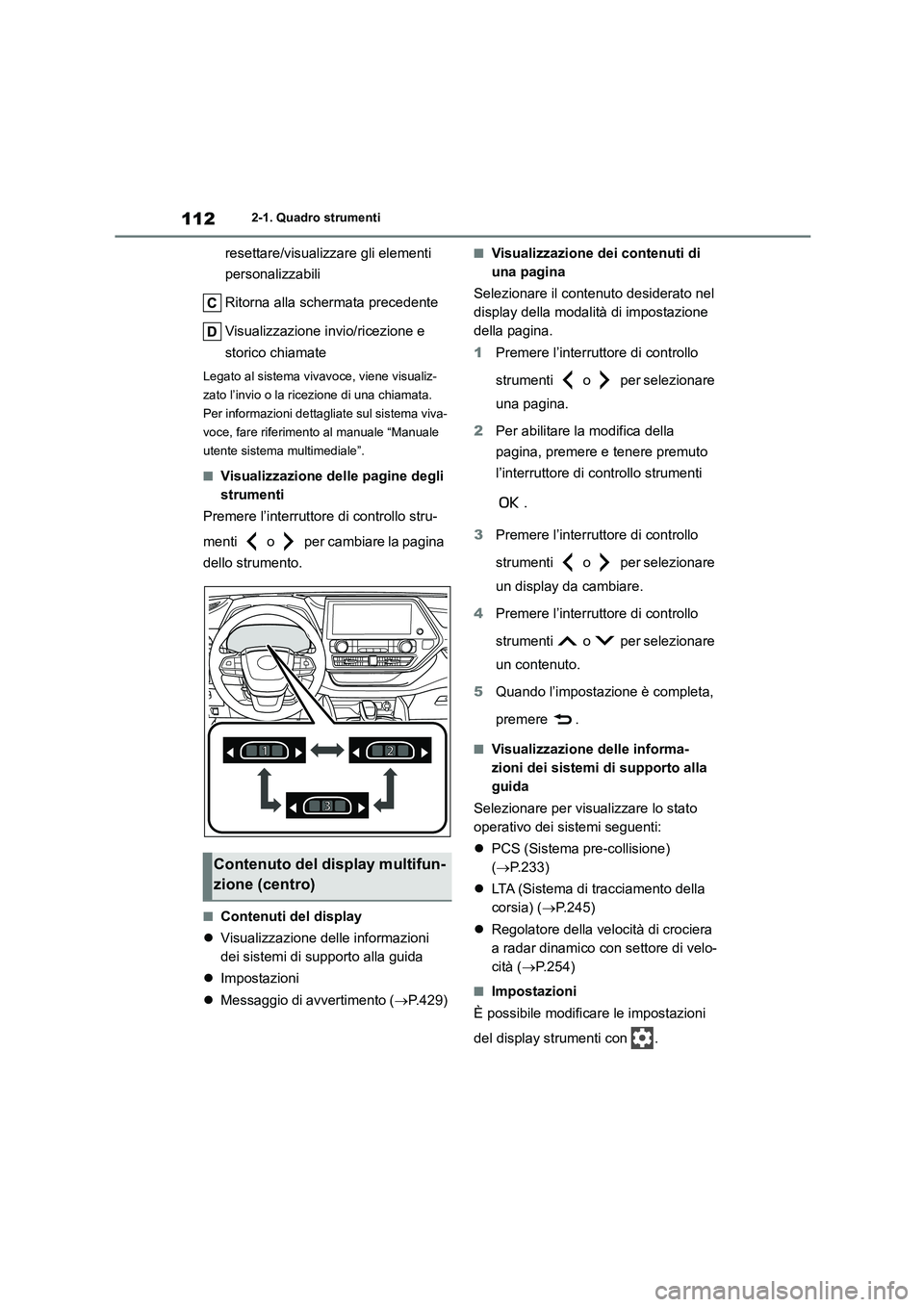

1122-1. Quadro strumenti
resettare/visualizzare gli elementi
personalizzabili
Ritorna alla schermata precedente
Visualizzazione in vio/ricezione e
storico chiamate
Legato al sistema vivavoce, viene visualiz-
zato l’invio o la ricezione di una chiamata.
Per informazioni dettagliate sul sistema viva-
voce, fare riferimento al manuale “Manuale
utente sistema multimediale”.
■Visualizzazione delle pagine degli
strumenti
Premere l’interruttore di controllo stru-
menti o per cambiare la pagina
dello strumento.
■Contenuti del display
 Visualizzazione delle informazioni
dei sistemi di supporto alla guida
 Impostazioni
 Messaggio di avvertimento (P.429)
■Visualizzazione dei contenuti di
una pagina
Selezionare il contenuto desiderato nel
display della modalità di impostazione
della pagina.
1 Premere l’interruttore di controllo
strumenti o per selezionare
una pagina.
2 Per abilitare la modifica della
pagina, premere e tenere premuto
l’interruttore di c ontrollo strumenti
.
3 Premere l’interruttore di controllo
strumenti o per selezionare
un display da cambiare.
4 Premere l’interruttore di controllo
strumenti o per selezionare
un contenuto.
5 Quando l’impostazione è completa,
premere .
■Visualizzazione delle informa-
zioni dei sistemi di supporto alla
guida
Selezionare per visualizzare lo stato
operativo dei sistemi seguenti:
 PCS (Sistema pre-collisione)
( P.233)
 LTA (Sistema di tracciamento della
corsia) ( P.245)
 Regolatore della velocità di crociera
a radar dinamico con settore di velo-
cità ( P.254)
■Impostazioni
È possibile modificare le impostazioni
del display strumenti con .
Contenuto del display multifun-
zione (centro)

113
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo

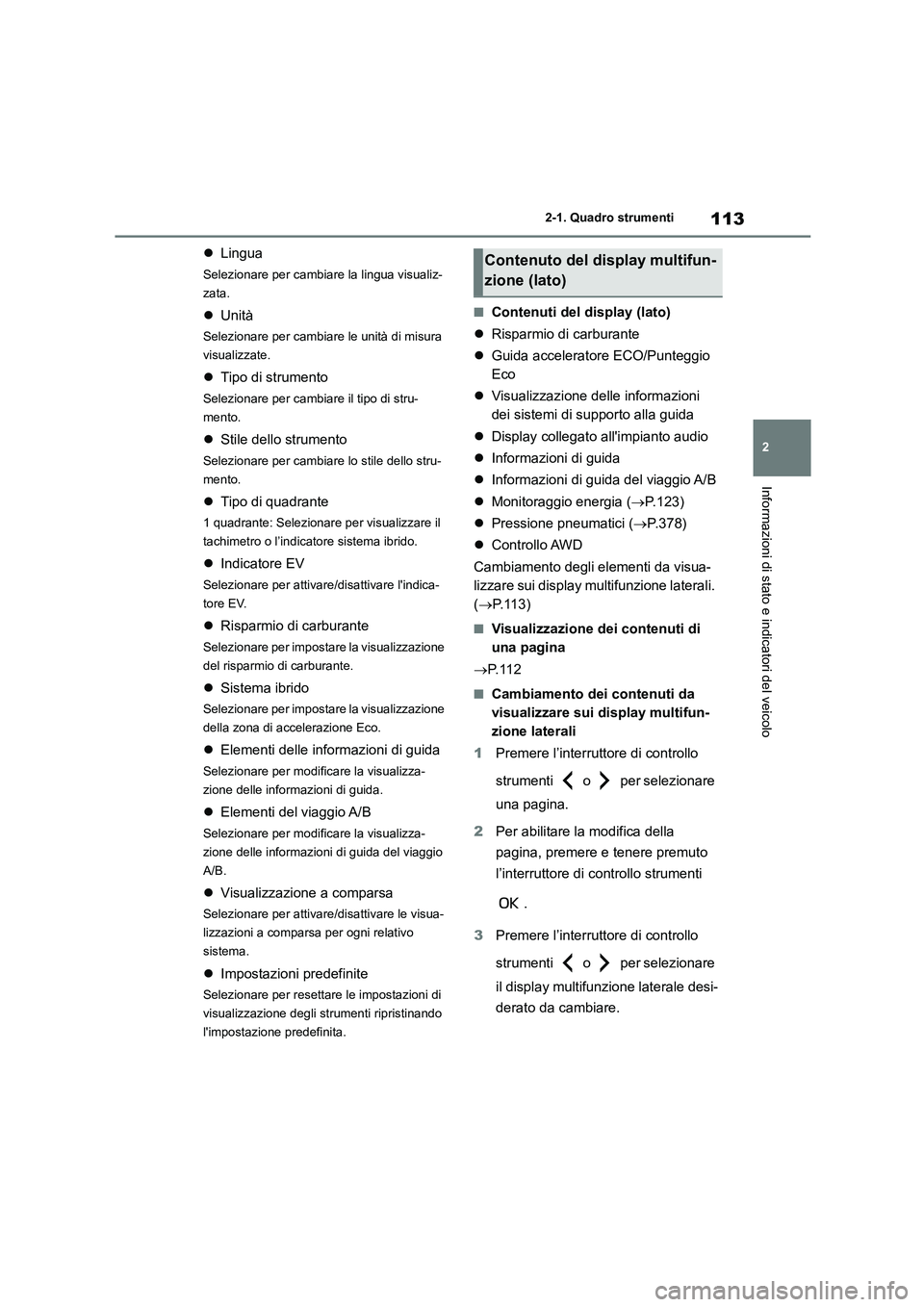

 Lingua
Selezionare per cambiare la lingua visualiz-
zata.
 Unità
Selezionare per cambiare le unità di misura
visualizzate.
 Tipo di strumento
Selezionare per cambiare il tipo di stru-
mento.
 Stile dello strumento
Selezionare per cambiare lo stile dello stru-
mento.
 Tipo di quadrante
1 quadrante: Selezionare per visualizzare il
tachimetro o l’indicatore sistema ibrido.
 Indicatore EV
Selezionare per attivare/disattivare l'indica-
tore EV.
 Risparmio di carburante
Selezionare per impostare la visualizzazione
del risparmio di carburante.
 Sistema ibrido
Selezionare per impostare la visualizzazione
della zona di accelerazione Eco.
 Elementi delle informazioni di guida
Selezionare per modificare la visualizza-
zione delle informazioni di guida.
 Elementi del viaggio A/B
Selezionare per modificare la visualizza-
zione delle informazioni di guida del viaggio
A/B.
 Visualizzazione a comparsa
Selezionare per attivare/disattivare le visua-
lizzazioni a comparsa per ogni relativo
sistema.
 Impostazioni predefinite
Selezionare per resettare le impostazioni di
visualizzazione degli strumenti ripristinando
l'impostazione predefinita.
■Contenuti del display (lato)
 Risparmio di carburante
 Guida acceleratore ECO/Punteggio
Eco
 Visualizzazione delle informazioni
dei sistemi di supporto alla guida
 Display collegato all'impianto audio
 Informazioni di guida
 Informazioni di guida del viaggio A/B
 Monitoraggio energia (P.123)
 Pressione pneumatici (P.378)
 Controllo AWD
Cambiamento degli elementi da visua-
lizzare sui display multifunzione laterali.
( P. 1 1 3 )
■Visualizzazione dei contenuti di
una pagina
 P. 1 1 2
■Cambiamento dei contenuti da
visualizzare sui display multifun-
zione laterali
1 Premere l’interruttore di controllo
strumenti o per selezionare
una pagina.
2 Per abilitare la modifica della
pagina, premere e tenere premuto
l’interruttore di c ontrollo strumenti
.
3 Premere l’interruttore di controllo
strumenti o per selezionare
il display multifunzione laterale desi-
derato da cambiare.
Contenuto del di splay multifun-
zione (lato)

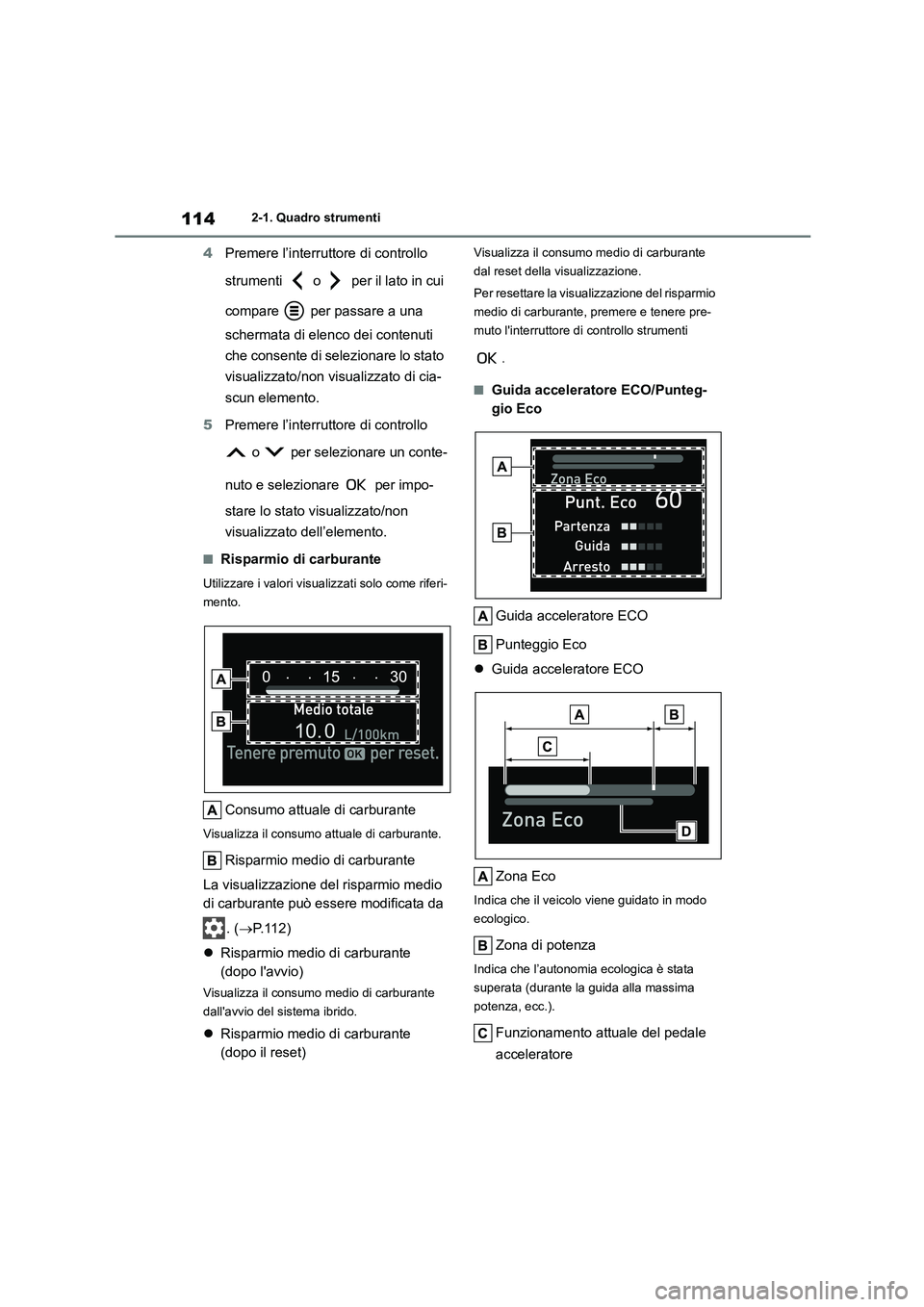

1142-1. Quadro strumenti
4Premere l’interruttore di controllo
strumenti o per il lato in cui
compare per passare a una
schermata di elenco dei contenuti
che consente di selezionare lo stato
visualizzato/non visualizzato di cia-
scun elemento.
5 Premere l’interruttore di controllo
o per selezionare un conte-
nuto e selezionare per impo-
stare lo stato visualizzato/non
visualizzato dell’elemento.
■Risparmio di carburante
Utilizzare i valori visual izzati solo come riferi-
mento.
Consumo attuale di carburante
Visualizza il consumo attuale di carburante.
Risparmio medio di carburante
La visualizzazione del risparmio medio
di carburante può essere modificata da
. ( P.112)
 Risparmio medio di carburante
(dopo l'avvio)
Visualizza il consum o medio di carburante
dall'avvio del sistema ibrido.
 Risparmio medio di carburante
(dopo il reset)
Visualizza il consumo medio di carburante
dal reset della visualizzazione.
Per resettare la visual izzazione del risparmio
medio di carburante, premere e tenere pre-
muto l'interruttore di controllo strumenti
.
■Guida acceleratore ECO/Punteg-
gio Eco
Guida acceleratore ECO
Punteggio Eco
 Guida acceleratore ECO
Zona Eco
Indica che il veicolo viene guidato in modo
ecologico.
Zona di potenza
Indica che l’autonomia ecologica è stata
superata (durante la guida alla massima
potenza, ecc.).
Funzionamento attuale del pedale
acceleratore

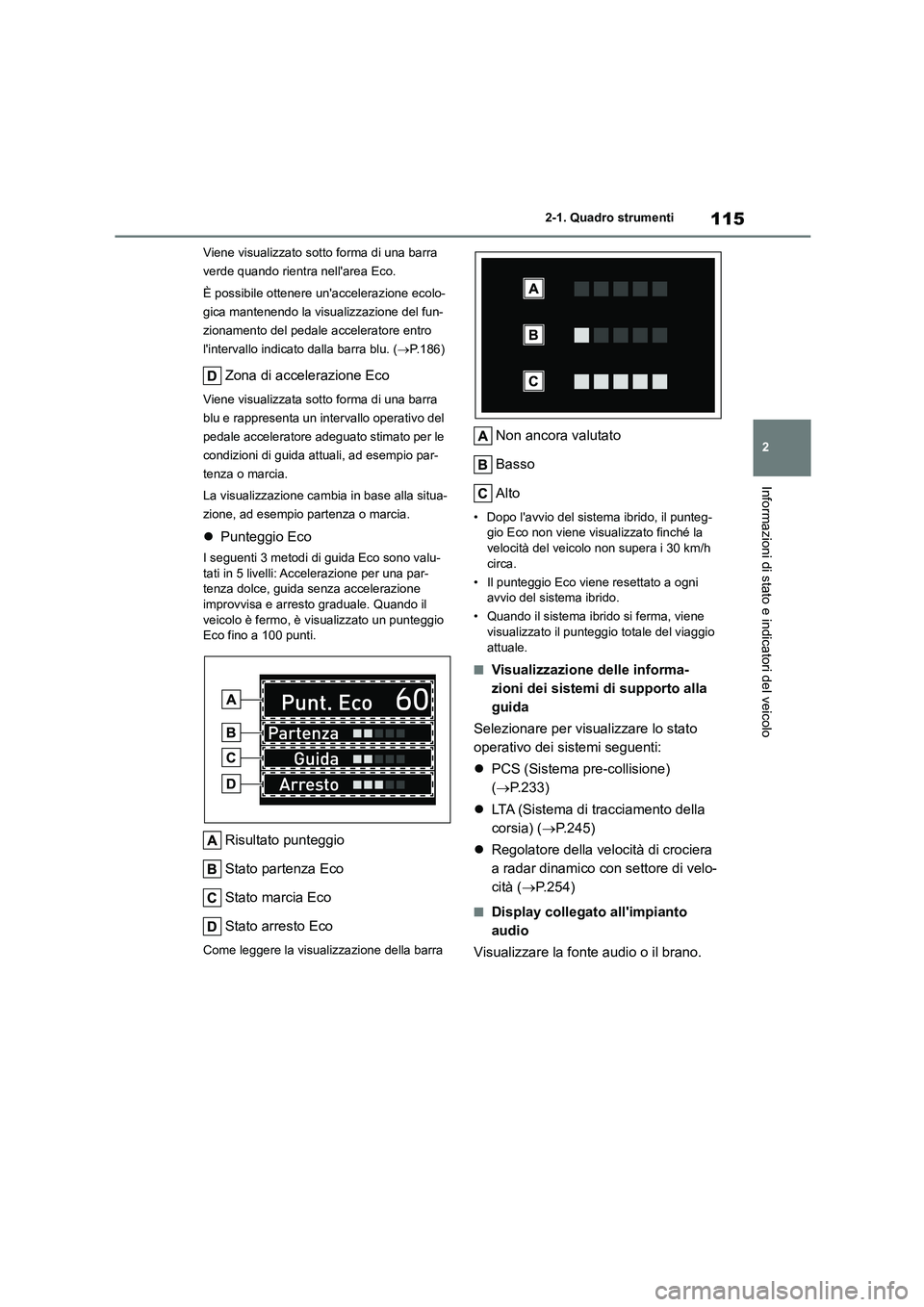

115
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
Viene visualizzato sotto forma di una barra
verde quando rientra nell'area Eco.
È possibile ottenere un'accelerazione ecolo-
gica mantenendo la visualizzazione del fun-
zionamento del pedale acceleratore entro
l'intervallo indicato dalla barra blu. ( P.186)
Zona di accelerazione Eco
Viene visualizzata sotto forma di una barra
blu e rappresenta un intervallo operativo del
pedale acceleratore adeguato stimato per le
condizioni di guida attuali, ad esempio par-
tenza o marcia.
La visualizzazione cambia in base alla situa-
zione, ad esempio partenza o marcia.
 Punteggio Eco
I seguenti 3 metodi di guida Eco sono valu-
tati in 5 livelli: Accelerazione per una par- tenza dolce, guida senza accelerazione
improvvisa e arresto graduale. Quando il
veicolo è fermo, è visualizzato un punteggio Eco fino a 100 punti.
Risultato punteggio
Stato partenza Eco
Stato marcia Eco
Stato arresto Eco
Come leggere la visualizzazione della barra
Non ancora valutato
Basso
Alto
• Dopo l'avvio del sistema ibrido, il punteg- gio Eco non viene vis ualizzato finché la
velocità del veicolo non supera i 30 km/h
circa.
• Il punteggio Eco viene resettato a ogni avvio del sistema ibrido.
• Quando il sistema ibrido si ferma, viene
visualizzato il punteggio totale del viaggio
attuale.
■Visualizzazione delle informa-
zioni dei sistemi di supporto alla
guida
Selezionare per visualizzare lo stato
operativo dei sistemi seguenti:
 PCS (Sistema pre-collisione)
( P.233)
 LTA (Sistema di tracciamento della
corsia) ( P.245)
 Regolatore della velocità di crociera
a radar dinamico con settore di velo-
cità ( P.254)
■Display collegato all'impianto
audio
Visualizzare la fonte audio o il brano.

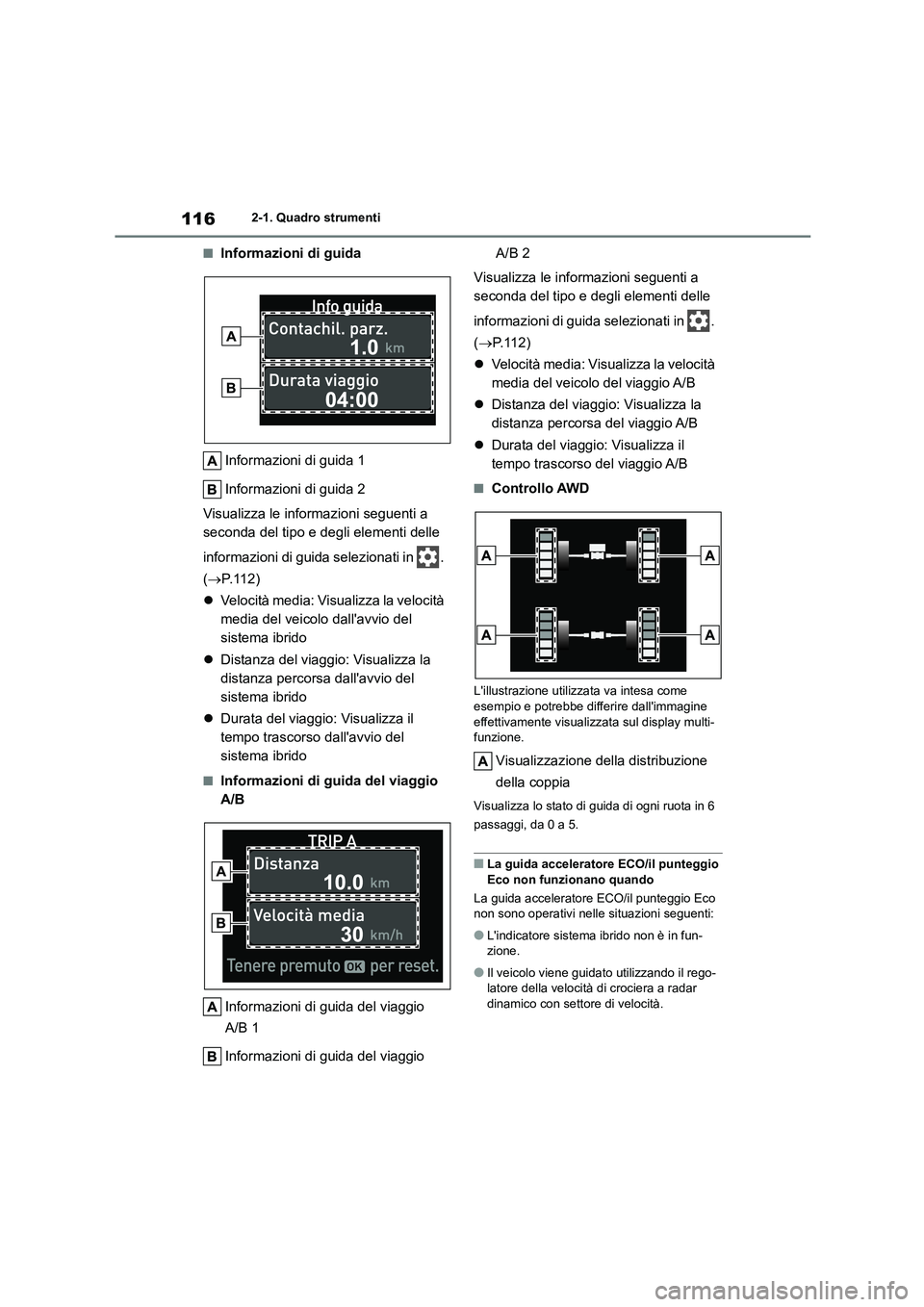

1162-1. Quadro strumenti
■Informazioni di guida
Informazioni di guida 1
Informazioni di guida 2
Visualizza le informazioni seguenti a
seconda del tipo e degli elementi delle
informazioni di guida selezionati in .
( P.112)
 Velocità media: Visualizza la velocità
media del veicolo dall'avvio del
sistema ibrido
 Distanza del viaggio: Visualizza la
distanza percorsa dall'avvio del
sistema ibrido
 Durata del viaggio: Visualizza il
tempo trascorso dall'avvio del
sistema ibrido
■Informazioni di guida del viaggio
A/B
Informazioni di guida del viaggio
A/B 1
Informazioni di guida del viaggio
A/B 2
Visualizza le informazioni seguenti a
seconda del tipo e degli elementi delle
informazioni di guida selezionati in .
( P. 1 1 2 )
 Ve l o ci tà m e d i a : Vi sualizza la velocità
media del veicolo del viaggio A/B
 Distanza del viaggio: Visualizza la
distanza percorsa del viaggio A/B
 Durata del viaggio: Visualizza il
tempo trascorso del viaggio A/B
■Controllo AWD
L'illustrazione utilizzata va intesa come esempio e potrebbe diff erire dall'immagine
effettivamente visualizzata sul display multi-
funzione.
Visualizzazione della distribuzione
della coppia
Visualizza lo stato di guida di ogni ruota in 6
passaggi, da 0 a 5.
■La guida acceleratore ECO/il punteggio
Eco non funzionano quando
La guida acceleratore ECO/il punteggio Eco non sono operativi nelle situazioni seguenti:
●L'indicatore sistema ibrido non è in fun-zione.
●Il veicolo viene guidato utilizzando il rego- latore della velocità di crociera a radar
dinamico con settore di velocità.

117
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
Visualizza suggerimenti al guidatore
nelle situazioni seguenti. Per selezio-
nare una risposta a un suggerimento
visualizzato, utilizzare gli interruttori di
controllo strumenti.
■Suggerimento per spegnere i fari
Se l’interruttore fari è in posizione
“AUTO” e i fari vengono lasciati accesi
per un certo periodo di tempo dopo che
l'interruttore power è stato portato in
posizione off, viene visualizzato un
messaggio di suggerimento che chiede
se si desidera spegnere i fari.
Per spegnere i fari, selezionare “Sì”.
Se la porta del guidatore viene aperta dopo
che l'interruttore power è stato portato in
posizione off, il messaggio di suggerimento
non viene visualizzato.
■Suggerimento per chiudere i fine-
strini elettrici (co llegato al funzio-
namento del tergicristallo del
parabrezza)
Se si azionano i tergicristalli del para-
brezza con un finestrino elettrico
aperto, viene visualizzato un messag-
gio di suggerimento che chiede se si
desidera chiudere i finestrini elettrici.
Per chiudere tutti i finestrini elettrici,
selezionare “Sì”.
■Suggerimento per chiudere i fine-
strini elettrici (legato alla velocità
del veicolo)
Se il veicolo viene guidato ad alte velo-
cità per un certo periodo di tempo con
un finestrino elettrico aperto, viene
visualizzato un messaggio di suggeri-
mento che chiede se si desidera chiu-
dere i finestrini elettrici.
Per chiudere tutti i finestrini elettrici,
selezionare “Sì”.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.476)
■Le funzioni e le impostazioni del
veicolo possono essere modifi-
cate
 P. 4 7 6
■Impostazioni display strumenti
 P. 1 1 2
■Sospensione della visualizzazione delle
impostazioni
●Alcune impostazioni non possono essere
modificate durante la guida. Quando si cambiano le impostazioni, parcheggiare il
veicolo in un luogo sicuro.
●Se viene visualizzato un messaggio di
avvertimento, la visualizzazione delle
impostazioni viene sospesa.
Funzione di suggerimento
Visualizzazione impostazioni
AVVISO
■Precauzioni durante la configura- zione del display
Se il sistema ibrido è in funzione mentre si
modificano alcune impostazioni sul
display, assicurarsi c he il veicolo sia par- cheggiato in un luogo con adeguata venti-
lazione. In un luogo chiuso come un
garage, i gas di scarico come il pericoloso monossido di carbonio (CO) potrebbero
accumularsi e penetrare all'interno del vei-
colo. Ciò potrebbe avere conseguenze per la salute gravi o mortali.
NOTA
■Durante la configurazione del display
Per evitare che la batteria a 12 Volt si sca-
richi, assicurarsi che il sistema ibrido sia in
funzione mentre si configurano le funzioni del display.

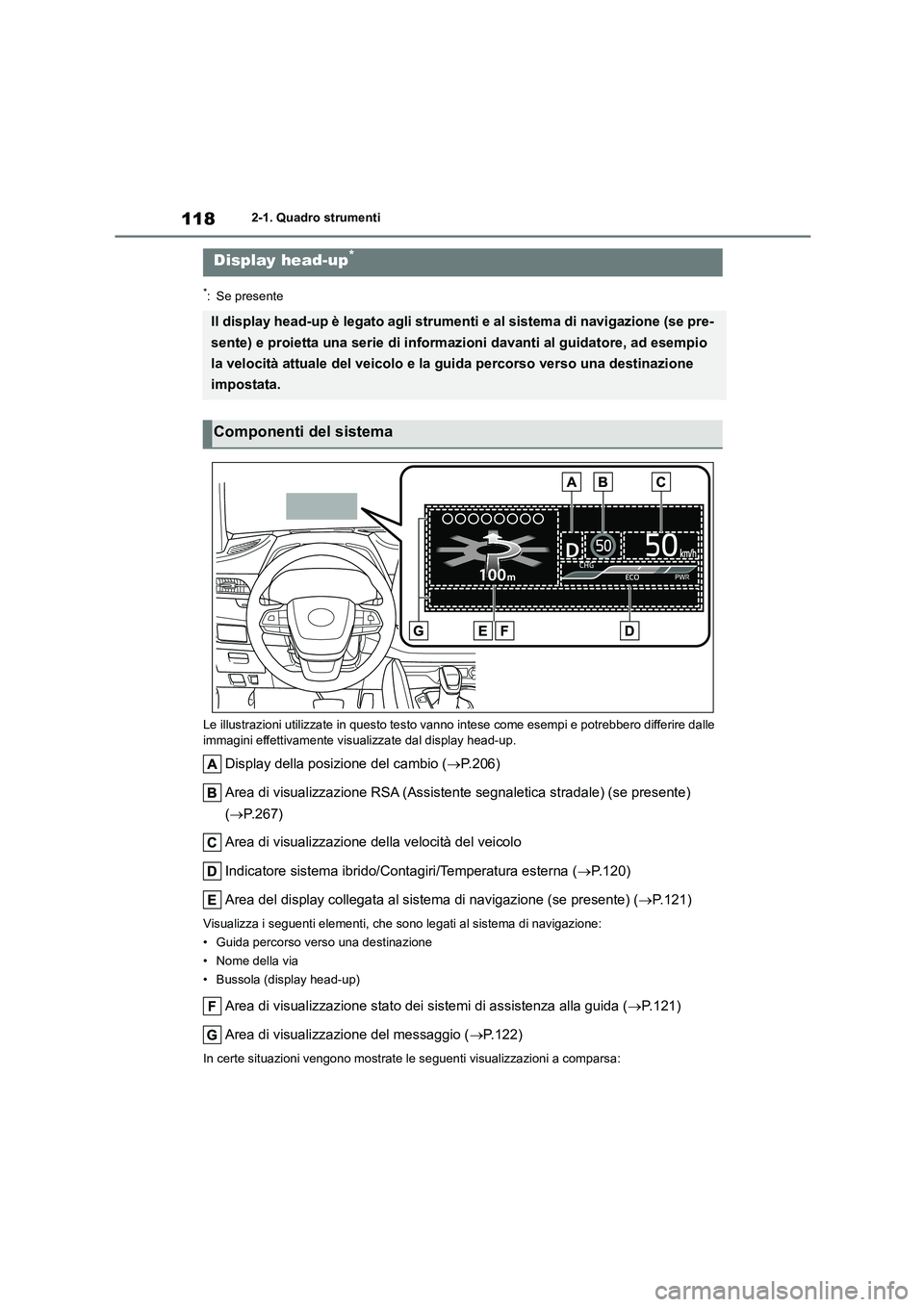

1182-1. Quadro strumenti
*: Se presente
Le illustrazioni utilizzate in questo testo vanno intese come esempi e potrebbero differire dalle
immagini effettivamente vis ualizzate dal display head-up.
Display della posizione del cambio (P.206)
Area di visualizzazione RSA (Assistente segnaletica stradale) (se presente)
( P.267)
Area di visualizzazione della velocità del veicolo
Indicatore sistema ibrido/Contagiri/Temperatura esterna ( P.120)
Area del display collegata al sistema di navigazione (se presente) ( P.121)
Visualizza i seguenti elementi, che sono legati al sistema di navigazione:
• Guida percorso verso una destinazione
• Nome della via
• Bussola (display head-up)
Area di visualizzazione stato dei si stemi di assistenza alla guida (P.121)
Area di visualizzazione del messaggio ( P.122)
In certe situazioni vengono mostrate le seguenti visualizzazioni a comparsa:
Display head-up*
Il display head-up è legato agli strumenti e al sistema di navigazione (se pre-
sente) e proietta una serie di informazioni davanti al guidatore, ad esempio
la velocità attuale del veicolo e la guida percorso verso una destinazione
impostata.
Componenti del sistema
