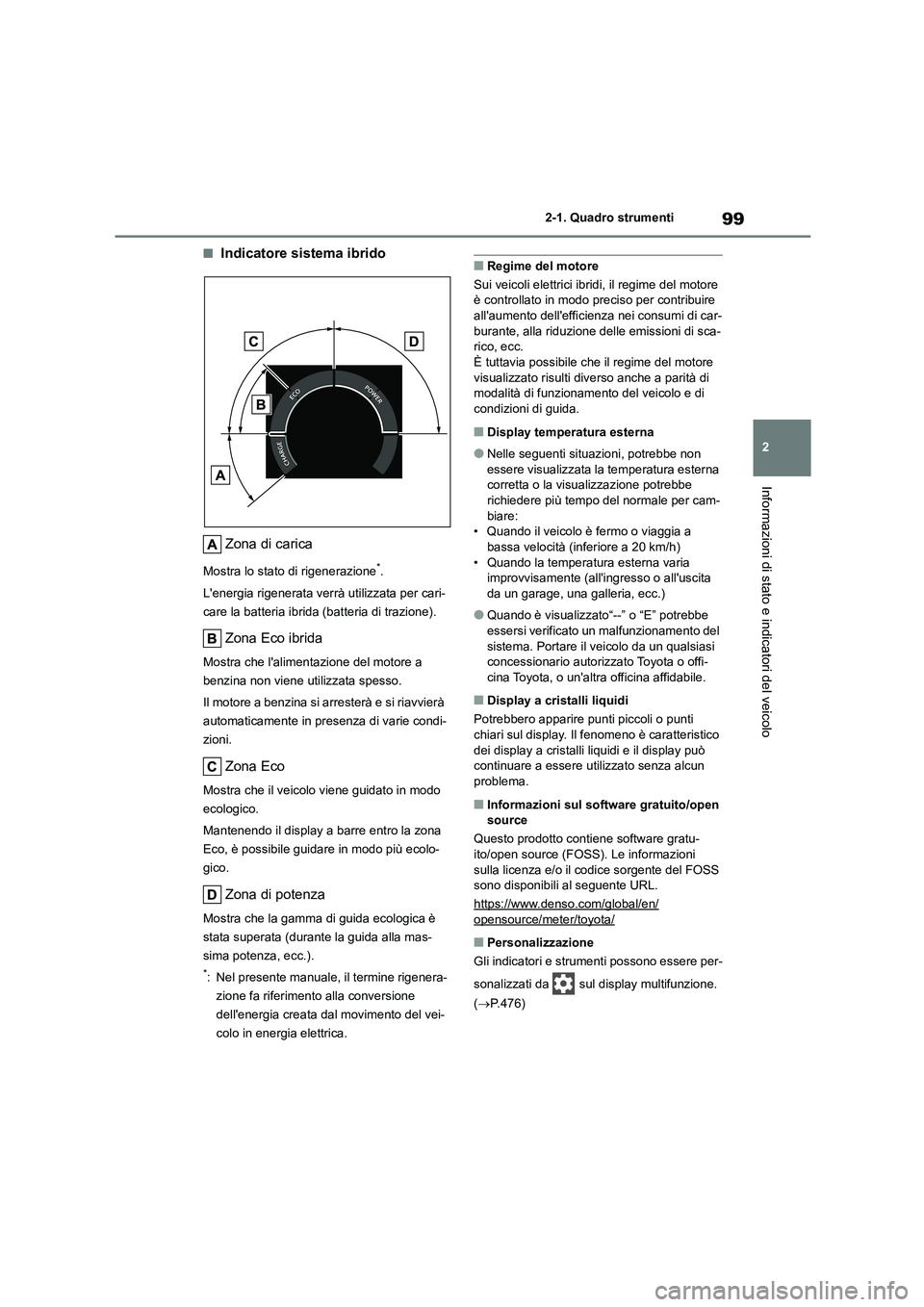

99
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
■Indicatore sistema ibrido
Zona di carica
Mostra lo stato di rigenerazione*.
L'energia rigenerata verrà utilizzata per cari-
care la batteria ibrida (batteria di trazione).
Zona Eco ibrida
Mostra che l'alimentazione del motore a
benzina non viene utilizzata spesso.
Il motore a benzina si arresterà e si riavvierà
automaticamente in presenza di varie condi-
zioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Mantenendo il display a barre entro la zona
Eco, è possibile guidare in modo più ecolo-
gico.
Zona di potenza
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla mas-
sima potenza, ecc.).
*: Nel presente manuale, il termine rigenera-
zione fa riferimento alla conversione
dell'energia creata dal movimento del vei-
colo in energia elettrica.
■Regime del motore
Sui veicoli elettrici ibridi, il regime del motore è controllato in modo preciso per contribuire
all'aumento dell'efficienz a nei consumi di car-
burante, alla riduzione delle emissioni di sca- rico, ecc.
È tuttavia possibile che il regime del motore
visualizzato risulti diverso anche a parità di modalità di funzionamento del veicolo e di
condizioni di guida.
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non
essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare:
• Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 20 km/h)
• Quando la temperatura esterna varia
improvvisamente (all'i ngresso o all'uscita da un garage, una galleria, ecc.)
●Quando è visualizzato“--” o “E” potrebbe essersi verificato un malfunzionamento del
sistema. Portare il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti
chiari sul display. Il fenomeno è caratteristico
dei display a cristalli liquidi e il display può continuare a essere utilizzato senza alcun
problema.
■Informazioni sul software gratuito/open
source
Questo prodotto contiene software gratu- ito/open source (FOSS). Le informazioni
sulla licenza e/o il codice sorgente del FOSS
sono disponibili al seguente URL.
https://www.denso.com/global/en/opensource/meter/toyota/
■Personalizzazione
Gli indicatori e strumenti possono essere per-
sonalizzati da sul display multifunzione.
( P.476)

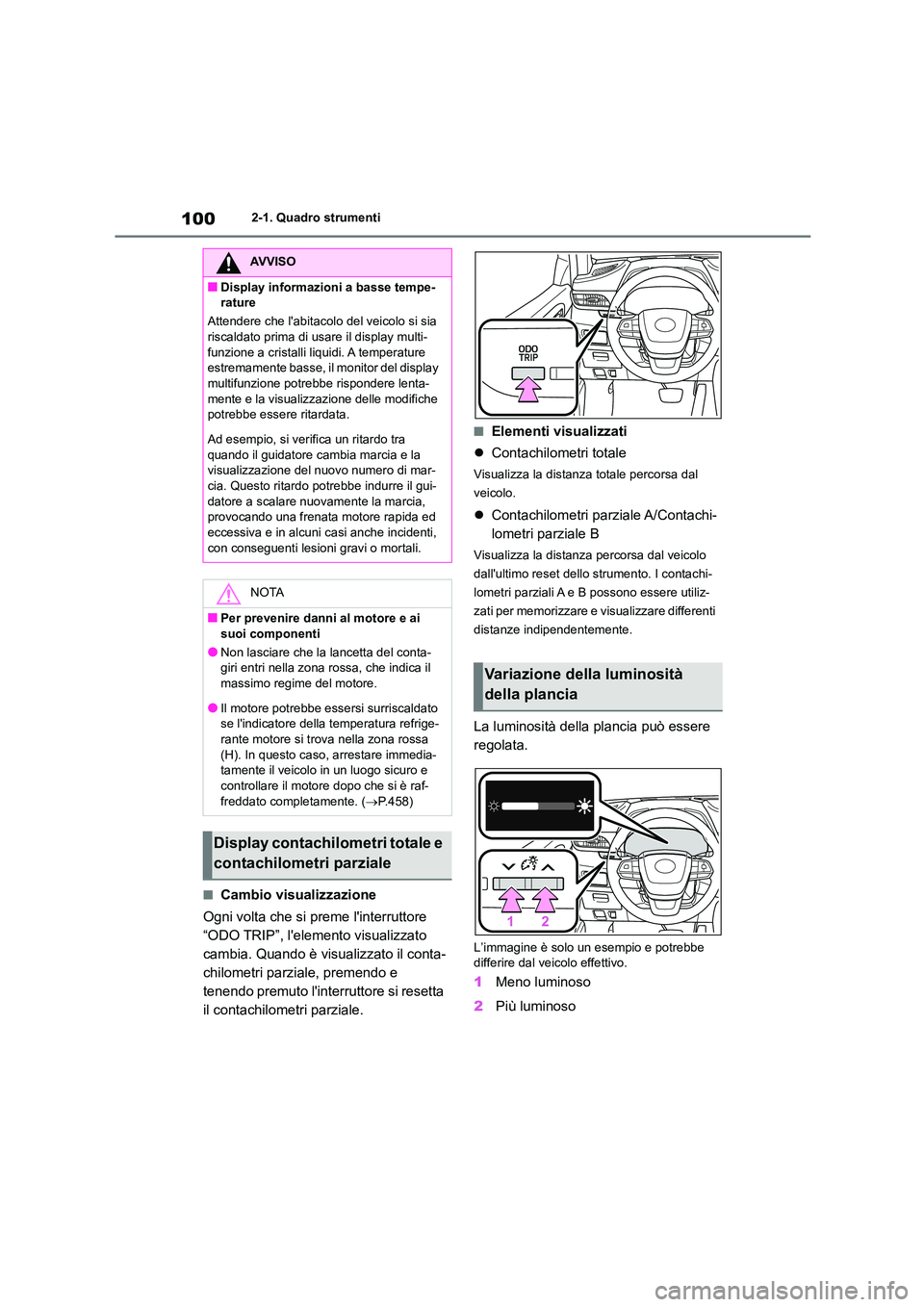

1002-1. Quadro strumenti
■Cambio visualizzazione
Ogni volta che si preme l'interruttore
“ODO TRIP”, l'elemento visualizzato
cambia. Quando è visualizzato il conta-
chilometri parziale, premendo e
tenendo premuto l'interruttore si resetta
il contachilometri parziale.
■Elementi visualizzati
 Contachilometri totale
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanz a percorsa dal veicolo
dall'ultimo reset dello strumento. I contachi-
lometri parziali A e B possono essere utiliz-
zati per memorizzare e vi sualizzare differenti
distanze indipendentemente.
La luminosità della plancia può essere
regolata.
L’immagine è solo un esempio e potrebbe
differire dal veicolo effettivo.
1 Meno luminoso
2 Più luminoso
AVVISO
■Display informazioni a basse tempe-
rature
Attendere che l'abitacol o del veicolo si sia
riscaldato prima di usare il display multi- funzione a cristalli liquidi. A temperature
estremamente basse, il monitor del display
multifunzione potrebbe rispondere lenta- mente e la visualizza zione delle modifiche
potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la
visualizzazione del nuovo numero di mar-
cia. Questo ritardo potrebbe indurre il gui- datore a scalare nuovamente la marcia,
provocando una frenata motore rapida ed
eccessiva e in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
●Non lasciare che la lancetta del conta-
giri entri nella zona rossa, che indica il massimo regime del motore.
●Il motore potrebbe essersi surriscaldato
se l'indicatore della temperatura refrige- rante motore si trova nella zona rossa
(H). In questo caso, arrestare immedia-
tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-
freddato completamente. ( P.458)
Display contachilometri totale e
contachilometri parziale
Variazione della luminosità
della plancia

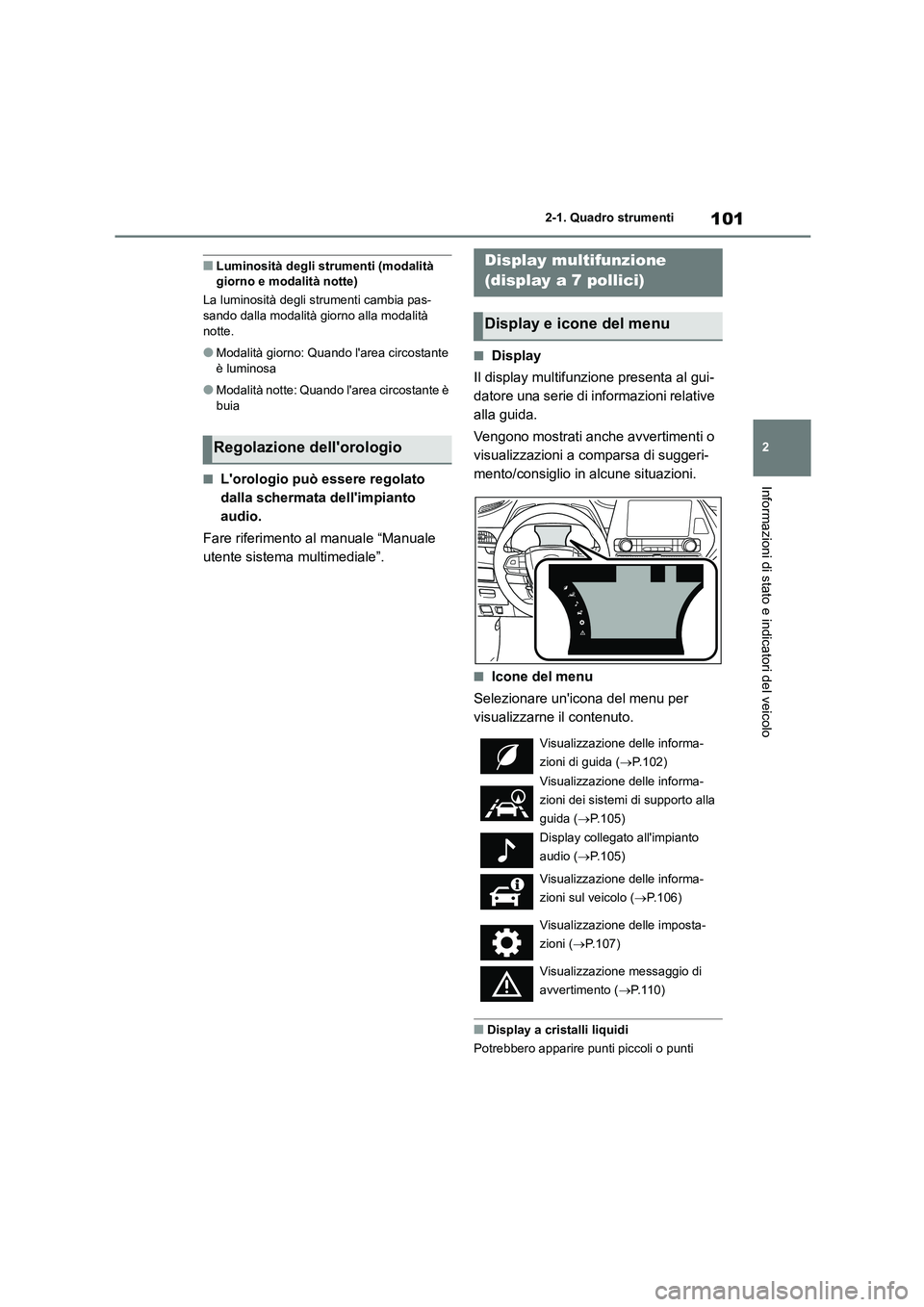

101
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
■Luminosità degli strumenti (modalità giorno e modalità notte)
La luminosità degli strumenti cambia pas-
sando dalla modalità giorno alla modalità
notte.
●Modalità giorno: Quando l'area circostante
è luminosa
●Modalità notte: Quando l'area circostante è
buia
■L'orologio può essere regolato
dalla schermata dell'impianto
audio.
Fare riferimento al manuale “Manuale
utente sistema multimediale”.
■Display
Il display multifunzione presenta al gui-
datore una serie di informazioni relative
alla guida.
Vengono mostrati anche avvertimenti o
visualizzazioni a comparsa di suggeri-
mento/consiglio in alcune situazioni.
■Icone del menu
Selezionare un'icona del menu per
visualizzarne il contenuto.
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti
Regolazione dell'orologio
Display multifunzione
(display a 7 pollici)
Display e icone del menu
Visualizzazione delle informa-
zioni di guida ( P.102)
Visualizzazione delle informa-
zioni dei sistemi di supporto alla
guida ( P.105)
Display collegato all'impianto
audio ( P.105)
Visualizzazione delle informa-
zioni sul veicolo ( P.106)
Visualizzazione delle imposta-
zioni ( P.107)
Visualizzazione messaggio di
avvertimento ( P.110)

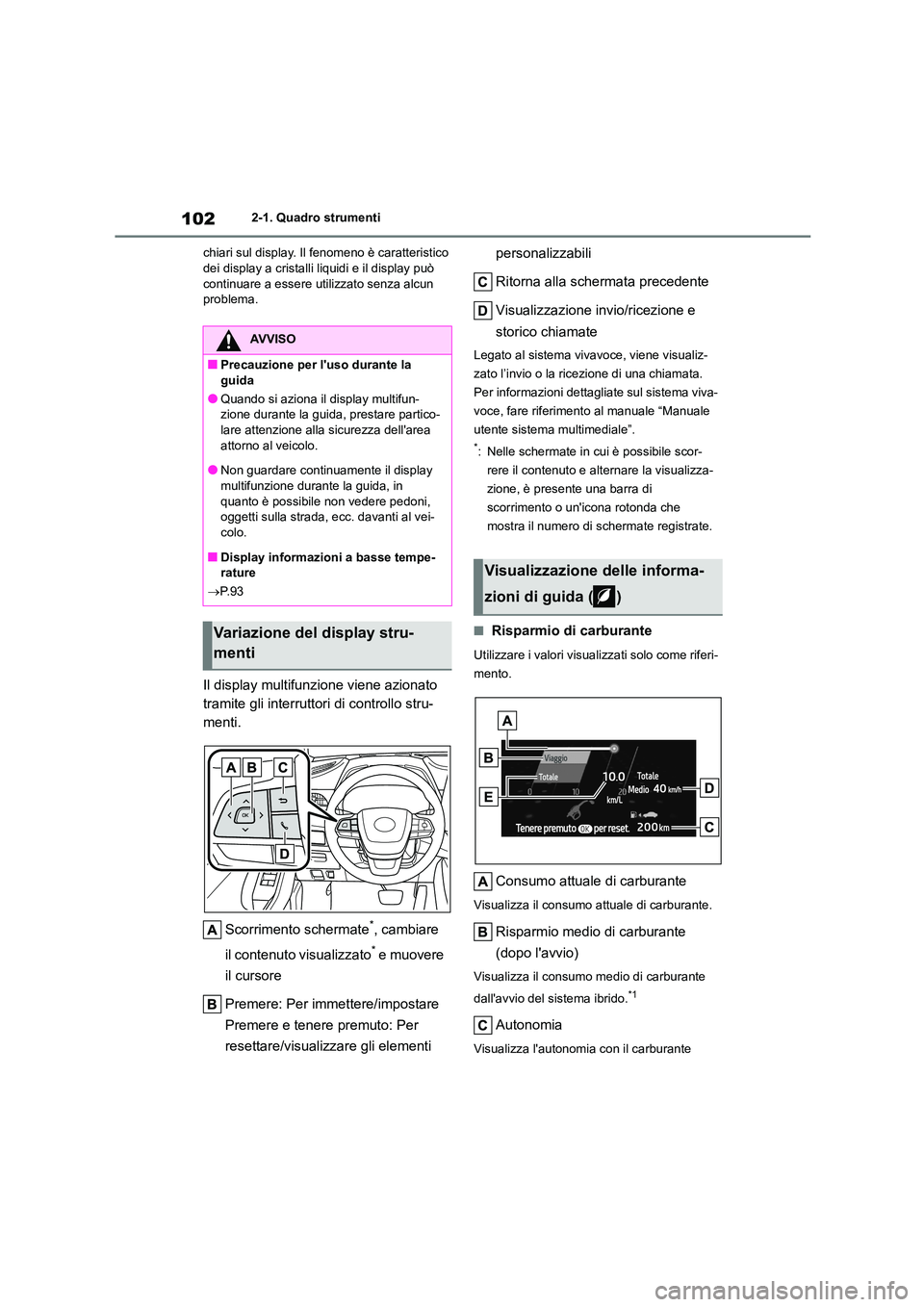

1022-1. Quadro strumenti
chiari sul display. Il fenomeno è caratteristico dei display a cristalli liquidi e il display può
continuare a essere utilizzato senza alcun
problema.
Il display multifunzione viene azionato
tramite gli interruttori di controllo stru-
menti.
Scorrimento schermate*, cambiare
il contenuto visualizzato* e muovere
il cursore
Premere: Per immettere/impostare
Premere e tenere premuto: Per
resettare/visualizzare gli elementi
personalizzabili
Ritorna alla schermata precedente
Visualizzazione invio/ricezione e
storico chiamate
Legato al sistema vivavoce, viene visualiz-
zato l’invio o la ricezione di una chiamata.
Per informazioni dettagliate sul sistema viva-
voce, fare riferimento al manuale “Manuale
utente sistema multimediale”.
*: Nelle schermate in cui è possibile scor-
rere il contenuto e alternare la visualizza-
zione, è presente una barra di
scorrimento o un'icona rotonda che
mostra il numero di schermate registrate.
■Risparmio di carburante
Utilizzare i valori visualizzati solo come riferi-
mento.
Consumo attuale di carburante
Visualizza il consumo attuale di carburante.
Risparmio medio di carburante
(dopo l'avvio)
Visualizza il consumo medio di carburante
dall'avvio del sistema ibrido.*1
Autonomia
Visualizza l'autonomia con il carburante
AVVISO
■Precauzione per l'uso durante la guida
●Quando si aziona il display multifun-
zione durante la guida, prestare partico-
lare attenzione alla sicurezza dell'area attorno al veicolo.
●Non guardare continuamente il display
multifunzione durante la guida, in quanto è possibile non vedere pedoni,
oggetti sulla strada, ecc. davanti al vei-
colo.
■Display informazioni a basse tempe-
rature
 P. 9 3
Variazione del display stru-
menti
Visualizzazione delle informa-
zioni di guida ( )

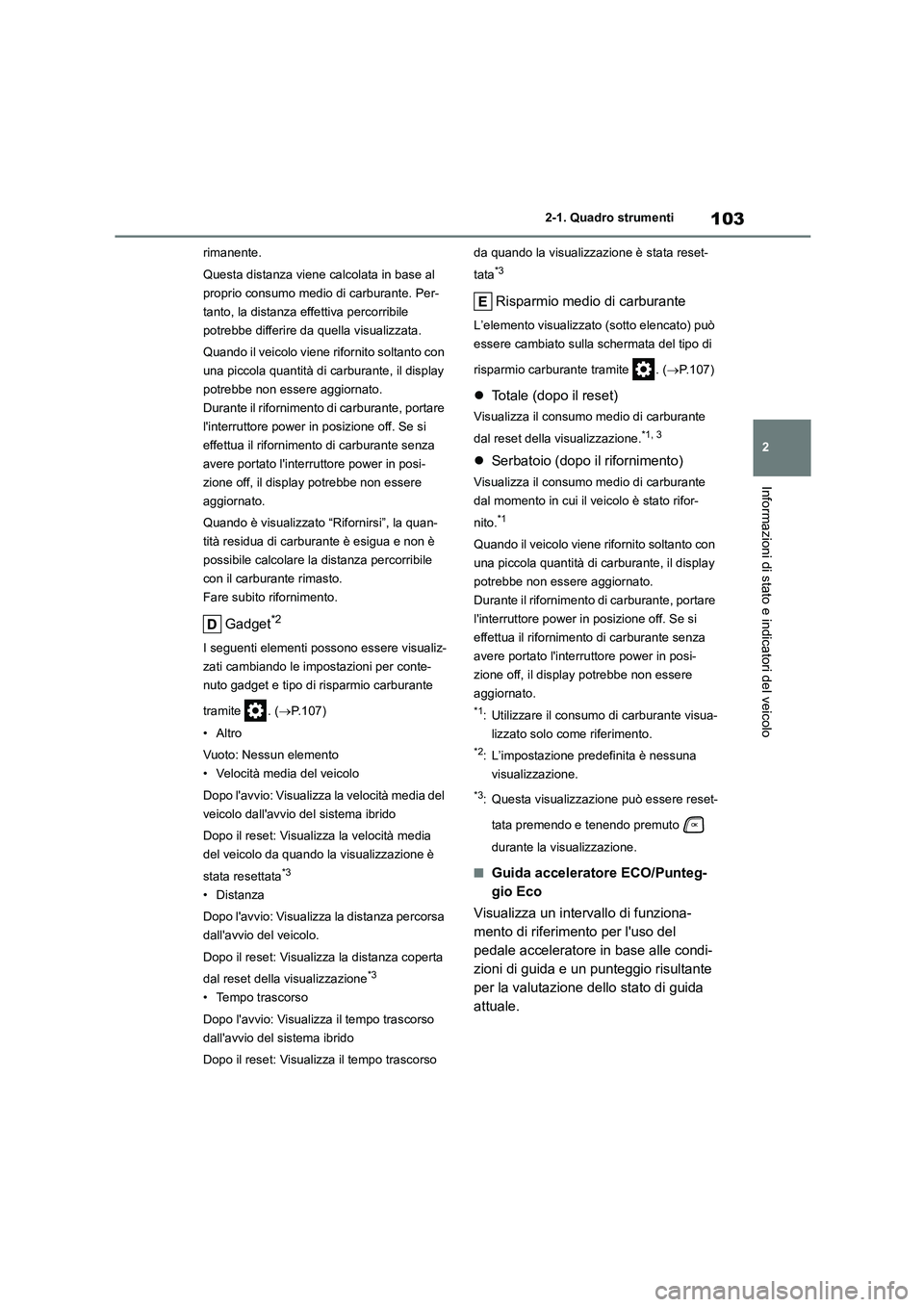

103
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
rimanente.
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per-
tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore power in posizione off. Se si
effettua il rifornimento di carburante senza
avere portato l'interruttore power in posi-
zione off, il display potrebbe non essere
aggiornato.
Quando è visualizzato “Rifornirsi”, la quan-
tità residua di carburante è esigua e non è
possibile calcolare la distanza percorribile
con il carburante rimasto.
Fare subito rifornimento.
Gadget*2
I seguenti elementi posso no essere visualiz-
zati cambiando le impostazioni per conte-
nuto gadget e tipo di risparmio carburante
tramite . ( P.107)
•Altro
Vuoto: Nessun elemento
• Velocità media del veicolo
Dopo l'avvio: Visualizza la velocità media del
veicolo dall'avvio del sistema ibrido
Dopo il reset: Visualiz za la velocità media
del veicolo da quando la visualizzazione è
stata resettata*3
• Distanza
Dopo l'avvio: Visualizza la distanza percorsa
dall'avvio del veicolo.
Dopo il reset: Visualizza la distanza coperta
dal reset della visualizzazione*3
• Tempo trascorso
Dopo l'avvio: Visualizza il tempo trascorso
dall'avvio del sistema ibrido
Dopo il reset: Visualizza il tempo trascorso
da quando la visualizzazione è stata reset-
tata*3
Risparmio medio di carburante
L’elemento visualizzato (sotto elencato) può
essere cambiato sulla schermata del tipo di
risparmio carburante tramite . ( P.107)
Totale (dopo il reset)
Visualizza il consumo medio di carburante
dal reset della visualizzazione.*1, 3
 Serbatoio (dopo il rifornimento)
Visualizza il consumo medio di carburante
dal momento in cui il veicolo è stato rifor-
nito.*1
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore power in posizione off. Se si
effettua il rifornimento di carburante senza
avere portato l'interruttore power in posi-
zione off, il display potrebbe non essere
aggiornato.
*1: Utilizzare il consumo di carburante visua-
lizzato solo come riferimento.
*2: L’impostazione predefinita è nessuna
visualizzazione.
*3: Questa visualizzazione può essere reset-
tata premendo e tenendo premuto
durante la visualizzazione.
■Guida acceleratore ECO/Punteg-
gio Eco
Visualizza un intervallo di funziona-
mento di riferimento per l'uso del
pedale acceleratore in base alle condi-
zioni di guida e un punteggio risultante
per la valutazione dello stato di guida
attuale.

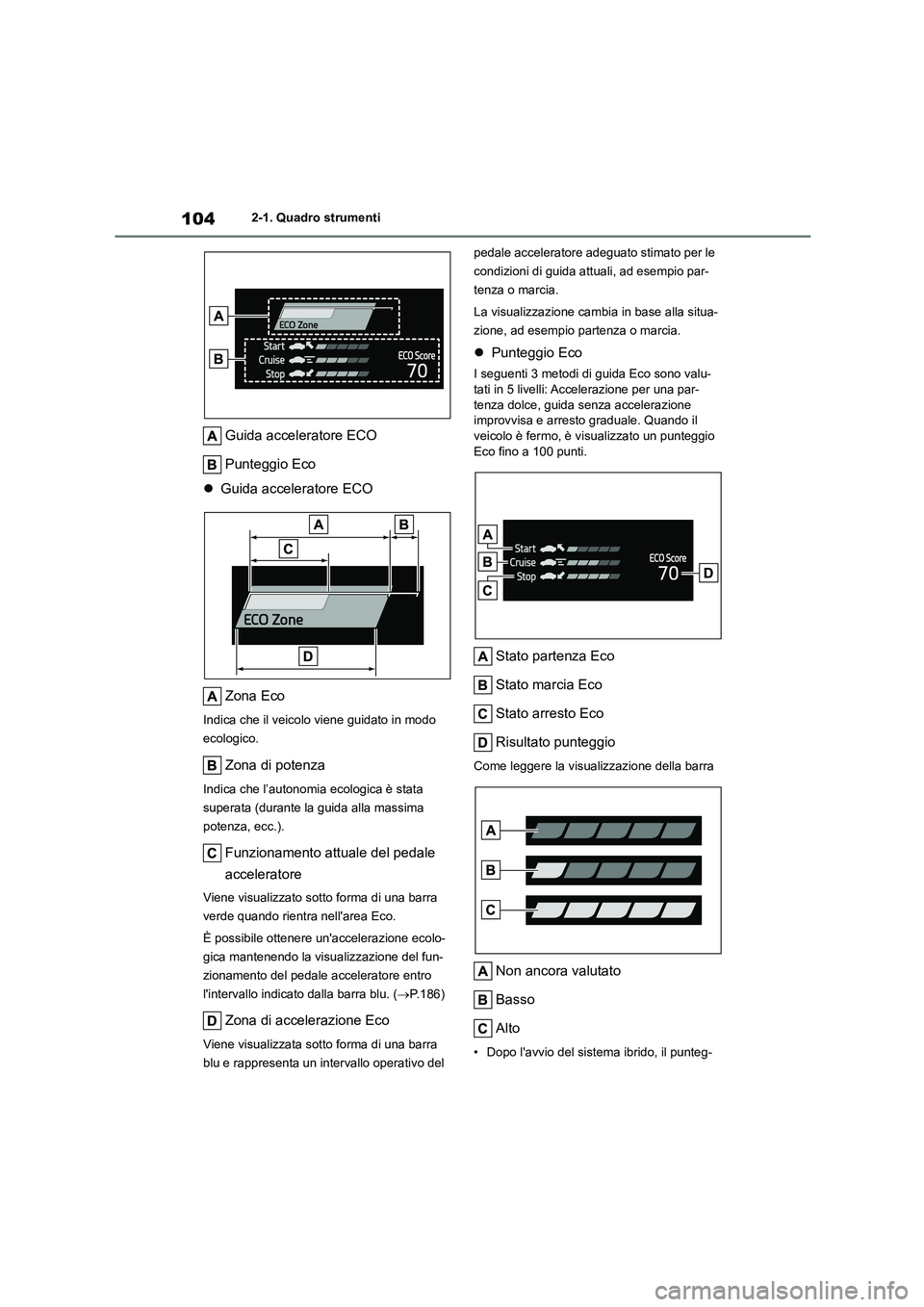

1042-1. Quadro strumenti
Guida acceleratore ECO
Punteggio Eco
 Guida acceleratore ECO
Zona Eco
Indica che il veicolo viene guidato in modo
ecologico.
Zona di potenza
Indica che l’autonomia ecologica è stata
superata (durante la guida alla massima
potenza, ecc.).
Funzionamento attuale del pedale
acceleratore
Viene visualizzato sotto forma di una barra
verde quando rientra nell'area Eco.
È possibile ottenere un'accelerazione ecolo-
gica mantenendo la visualizzazione del fun-
zionamento del pedale acceleratore entro
l'intervallo indicato dalla barra blu. ( P.186)
Zona di accelerazione Eco
Viene visualizzata sotto forma di una barra
blu e rappresenta un intervallo operativo del
pedale acceleratore adeguato stimato per le
condizioni di guida at tuali, ad esempio par-
tenza o marcia.
La visualizzazione cambia in base alla situa-
zione, ad esempio partenza o marcia.
 Punteggio Eco
I seguenti 3 metodi di guida Eco sono valu- tati in 5 livelli: Accelerazione per una par-
tenza dolce, guida senza accelerazione
improvvisa e arresto graduale. Quando il
veicolo è fermo, è vi sualizzato un punteggio Eco fino a 100 punti.
Stato partenza Eco
Stato marcia Eco
Stato arresto Eco
Risultato punteggio
Come leggere la visualizzazione della barra
Non ancora valutato
Basso
Alto
• Dopo l'avvio del sistema ibrido, il punteg-

105
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
gio Eco non viene visualizzato finché la velocità del veicolo non supera i 30 km/h
circa.
• Il punteggio Eco viene resettato a ogni
avvio del sistema ibrido.
• Quando il sistema ibrido si ferma, viene visualizzato il punteggio totale del viaggio
attuale.
■Visualizzazione tachimetro (velo-
cità digitale)/autonomia
 Visualizzazione tachimetro (velocità
digitale)
 P.108
Autonomia
Visualizza l'autonomia con il carburante rimanente. Utilizzare i valori visualizzati solo
come riferimento.
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per- tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore power in posizione off. Se si effettua il rifornimento di carburante senza
avere portato l'interruttore power in posi-
zione off, il display potrebbe non essere aggiornato.
Quando è visualizzato “Rifornirsi”, la quan-
tità residua di carburante è esigua e non è
possibile calcolare la distanza percorribile con il carburante rimasto.
Fare subito rifornimento.
■La guida acceleratore ECO/il punteggio Eco non funzionano quando
La guida acceleratore ECO/il punteggio Eco
non sono operativi nelle situazioni seguenti:
●L'indicatore sistema ibrido non è in fun-
zione.
●Il veicolo viene guidato utilizzando il rego-
latore della velocità di crociera a radar
dinamico con settore di velocità.
■Informazioni dei sistemi di sup-
porto alla guida
Selezionare per visualizzare lo stato
operativo dei sistemi seguenti:
 LTA (Sistema di tracciamento della
corsia) ( P.245)
 RSA (Assistente segnaletica stra-
dale) (se presente) ( P.267)
 Regolatore della velocità di crociera
a radar dinamico con settore di velo-
cità ( P.254)
■Display collegato al sistema di
navigazione (se presente)
Selezionare per visualizzare le
seguenti informazioni collegate al
sistema di navigazione:
 Guida percorso verso una destina-
zione
 Display della bussola (visualizza-
zione nel senso di marcia)
Selezionare per attivare la selezione di
una fonte audio o di un brano sullo stru-
mento utilizzando gli interruttori di con-
trollo strumenti.
Questa icona del menu può essere impo-
stata perché venga o non venga visualizzata
da .
Visualizzazione delle informa-
zioni dei sistemi di supporto
alla guida ( )
Display collegato all'impianto
audio ( )

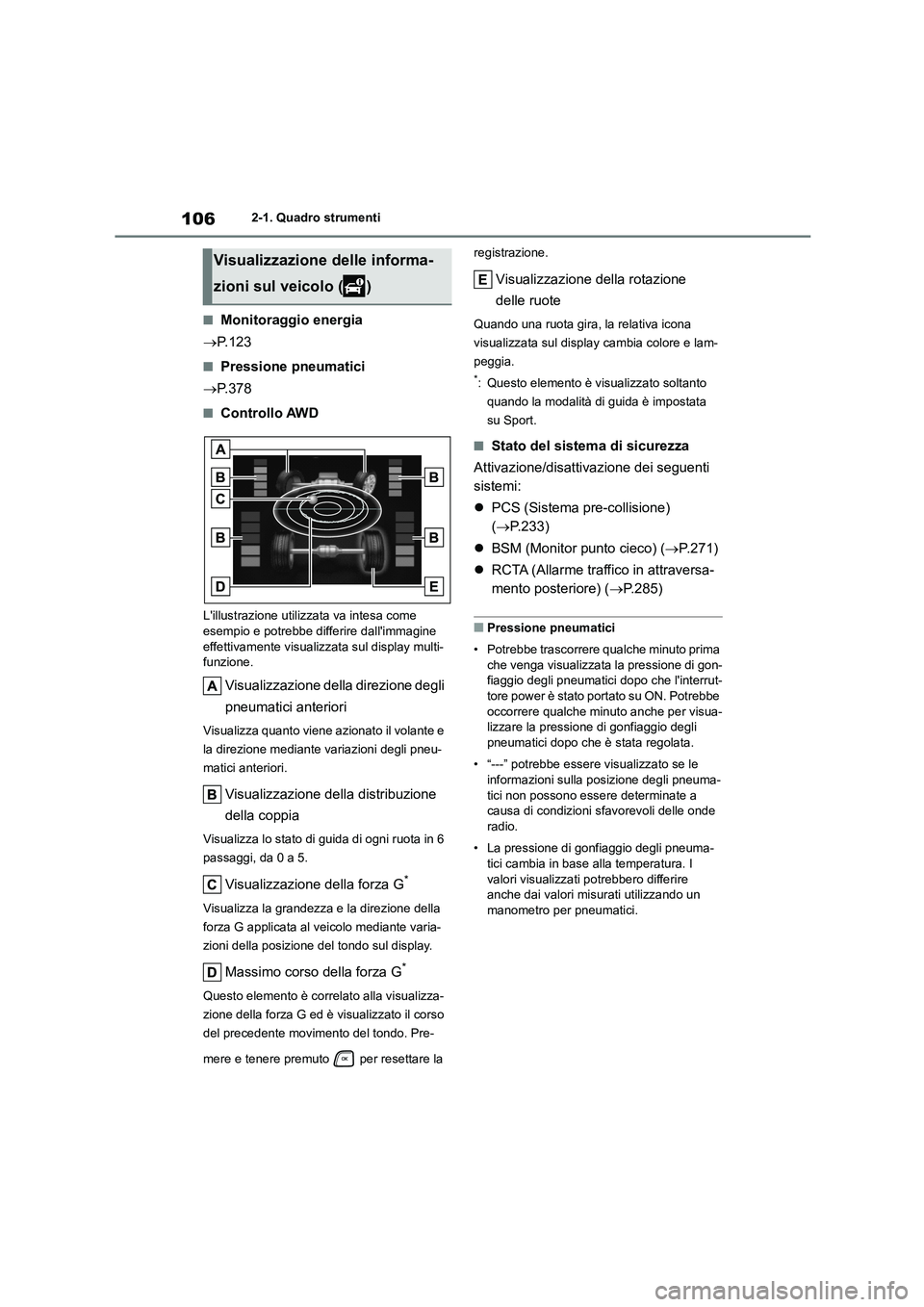

1062-1. Quadro strumenti
■Monitoraggio energia
 P.123
■Pressione pneumatici
 P.378
■Controllo AWD
L'illustrazione utilizzata va intesa come
esempio e potrebbe differire dall'immagine
effettivamente visualizzata sul display multi- funzione.
Visualizzazione della direzione degli
pneumatici anteriori
Visualizza quanto viene azionato il volante e
la direzione mediante va riazioni degli pneu-
matici anteriori.
Visualizzazione della distribuzione
della coppia
Visualizza lo stato di guida di ogni ruota in 6
passaggi, da 0 a 5.
Visualizzazione della forza G*
Visualizza la grandezza e la direzione della
forza G applicata al veicolo mediante varia-
zioni della posizione del tondo sul display.
Massimo corso della forza G*
Questo elemento è correlato alla visualizza-
zione della forza G ed è visualizzato il corso
del precedente movimento del tondo. Pre-
mere e tenere premuto per resettare la
registrazione.
Visualizzazione della rotazione
delle ruote
Quando una ruota gira, la relativa icona
visualizzata sul display cambia colore e lam-
peggia.
*: Questo elemento è visualizzato soltanto
quando la modalità di guida è impostata
su Sport.
■Stato del sistema di sicurezza
Attivazione/disattivazione dei seguenti
sistemi:
 PCS (Sistema pre-collisione)
( P.233)
 BSM (Monitor punto cieco) (P.271)
 RCTA (Allarme traffico in attraversa-
mento posteriore) ( P.285)
■Pressione pneumatici
• Potrebbe trascorrere qualche minuto prima
che venga visualizzata la pressione di gon-
fiaggio degli pneumatici dopo che l'interrut- tore power è stato portato su ON. Potrebbe
occorrere qualche minuto anche per visua-
lizzare la pressi one di gonfiaggio degli pneumatici dopo che è stata regolata.
• “---” potrebbe essere visualizzato se le informazioni sulla posizione degli pneuma-
tici non possono essere determinate a
causa di condizioni sfavorevoli delle onde radio.
• La pressione di gonfiaggio degli pneuma- tici cambia in base alla temperatura. I
valori visualizzati potrebbero differire
anche dai valori misu rati utilizzando un manometro per pneumatici.
Visualizzazione delle informa-
zioni sul veicolo ( )

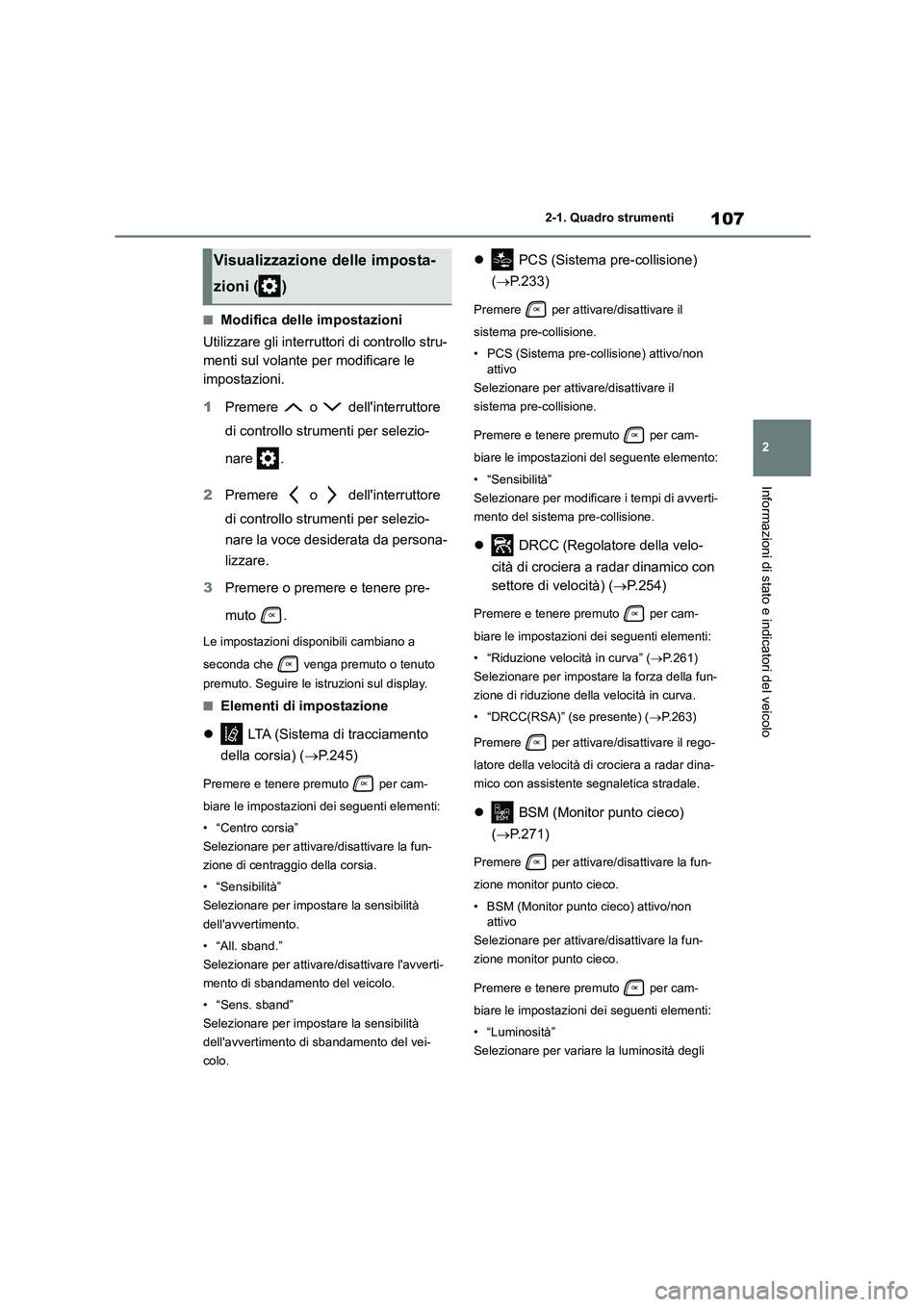

107
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
■Modifica delle impostazioni
Utilizzare gli interruttori di controllo stru-
menti sul volante per modificare le
impostazioni.
1 Premere o dell'interruttore
di controllo strumenti per selezio-
nare .
2 Premere o dell'interruttore
di controllo strumenti per selezio-
nare la voce desiderata da persona-
lizzare.
3 Premere o premere e tenere pre-
muto .
Le impostazioni disponibili cambiano a
seconda che venga premuto o tenuto
premuto. Seguire le istruzioni sul display.
■Elementi di impostazione
 LTA (Sistema di tracciamento
della corsia) ( P.245)
Premere e tenere premuto per cam-
biare le impostazioni dei seguenti elementi:
• “Centro corsia”
Selezionare per attivare/disattivare la fun-
zione di centraggio della corsia.
• “Sensibilità”
Selezionare per impostare la sensibilità
dell'avvertimento.
• “All. sband.”
Selezionare per attivare/disattivare l'avverti-
mento di sbandamento del veicolo.
• “Sens. sband”
Selezionare per impostare la sensibilità
dell'avvertimento di sbandamento del vei-
colo.
 PCS (Sistema pre-collisione)
( P.233)
Premere per attivare/disattivare il
sistema pre-collisione.
• PCS (Sistema pre-collisione) attivo/non
attivo
Selezionare per attivare/disattivare il
sistema pre-collisione.
Premere e tenere premuto per cam-
biare le impostazioni del seguente elemento:
• “Sensibilità”
Selezionare per modificare i tempi di avverti-
mento del sistema pre-collisione.
 DRCC (Regolatore della velo-
cità di crociera a radar dinamico con
settore di velocità) ( P.254)
Premere e tenere premuto per cam-
biare le impostazioni dei seguenti elementi:
• “Riduzione velocità in curva” ( P.261)
Selezionare per impostare la forza della fun-
zione di riduzione della velocità in curva.
• “DRCC(RSA)” (se presente) ( P.263)
Premere per attivare/disattivare il rego-
latore della velocità di crociera a radar dina-
mico con assistente segnaletica stradale.
 BSM (Monitor punto cieco)
( P.271)
Premere per attivare/disattivare la fun-
zione monitor punto cieco.
• BSM (Monitor punto cieco) attivo/non
attivo
Selezionare per attivare/disattivare la fun-
zione monitor punto cieco.
Premere e tenere premuto per cam-
biare le impostazioni dei seguenti elementi:
• “Luminosità”
Selezionare per variare la luminosità degli
Visualizzazione delle imposta-
zioni ( )

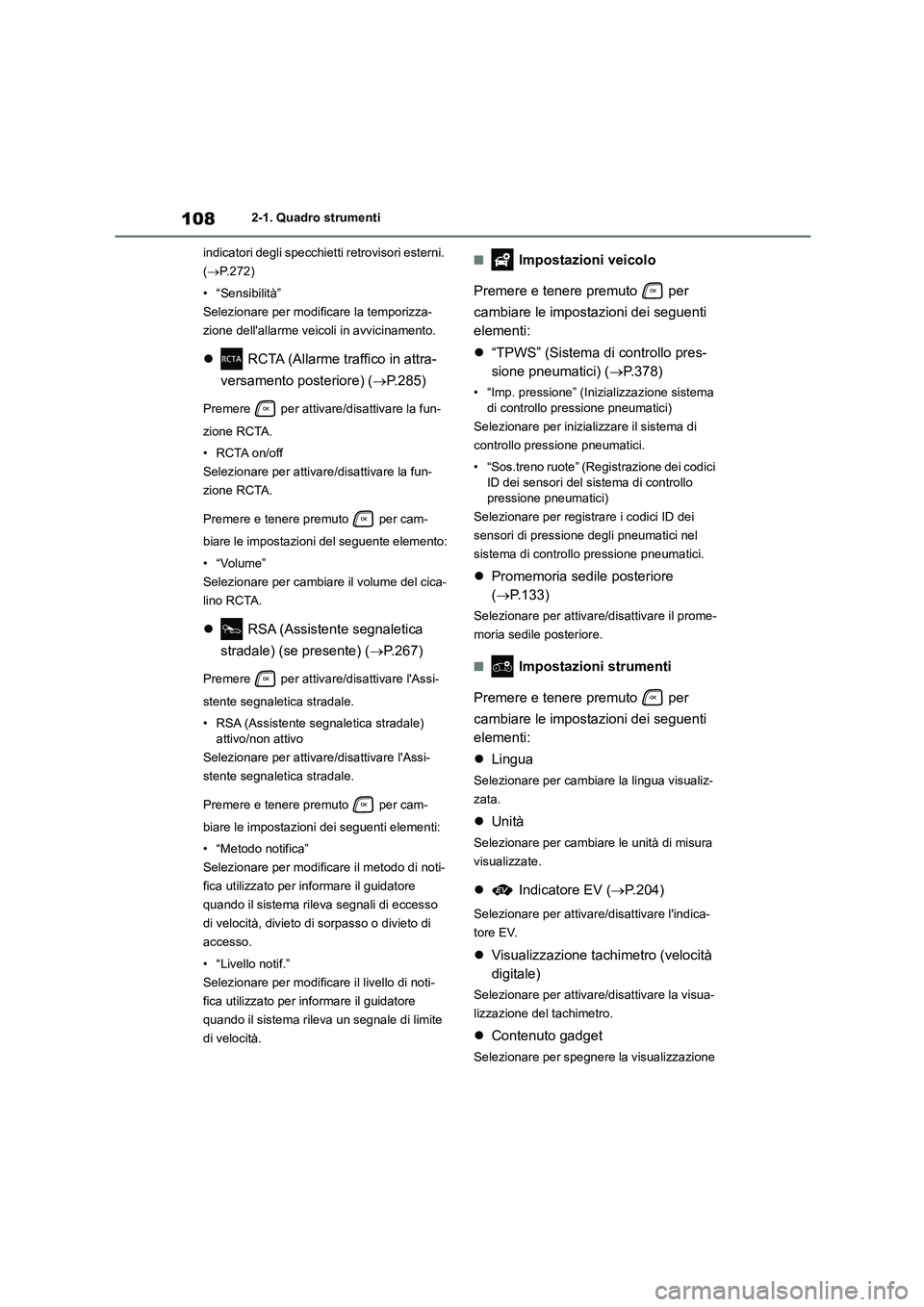

1082-1. Quadro strumenti
indicatori degli specchietti retrovisori esterni.
( P.272)
• “Sensibilità”
Selezionare per modificare la temporizza-
zione dell'allarme veicoli in avvicinamento.
 RCTA (Allarme traffico in attra-
versamento posteriore) ( P.285)
Premere per attivare/disattivare la fun-
zione RCTA.
• RCTA on/off
Selezionare per attivare/disattivare la fun-
zione RCTA.
Premere e tenere premuto per cam-
biare le impostazioni del seguente elemento:
•“Volume”
Selezionare per cambiare il volume del cica-
lino RCTA.
 RSA (Assistente segnaletica
stradale) (se presente) ( P.267)
Premere per attivare/disattivare l'Assi-
stente segnaletica stradale.
• RSA (Assistente segnaletica stradale)
attivo/non attivo
Selezionare per attivare/disattivare l'Assi-
stente segnaletica stradale.
Premere e tenere premuto per cam-
biare le impostazioni dei seguenti elementi:
• “Metodo notifica”
Selezionare per modificare il metodo di noti-
fica utilizzato per informare il guidatore
quando il sistema rileva segnali di eccesso
di velocità, divieto di sorpasso o divieto di
accesso.
• “Livello notif.”
Selezionare per modificare il livello di noti-
fica utilizzato per informare il guidatore
quando il sistema rileva un segnale di limite
di velocità.
■ Impostazioni veicolo
Premere e tenere premuto per
cambiare le impostazioni dei seguenti
elementi:
 “TPWS” (Sistema di controllo pres-
sione pneumatici) ( P.378)
• “Imp. pressione” (Inizializzazione sistema
di controllo pressione pneumatici)
Selezionare per iniziali zzare il sistema di
controllo pressione pneumatici.
• “Sos.treno ruote” (Registrazione dei codici
ID dei sensori del si stema di controllo pressione pneumatici)
Selezionare per registrare i codici ID dei
sensori di pressione degli pneumatici nel
sistema di controllo pressione pneumatici.
 Promemoria sedile posteriore
( P.133)
Selezionare per attivare/disattivare il prome-
moria sedile posteriore.
■ Impostazioni strumenti
Premere e tenere premuto per
cambiare le impostazioni dei seguenti
elementi:
 Lingua
Selezionare per cambiare la lingua visualiz-
zata.
 Unità
Selezionare per cambiare le unità di misura
visualizzate.
 Indicatore EV (P.204)
Selezionare per attivare/disattivare l'indica-
tore EV.
 Visualizzazione tachimetro (velocità
digitale)
Selezionare per attivare/disattivare la visua-
lizzazione del tachimetro.
 Contenuto gadget
Selezionare per spegnere la visualizzazione
