4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

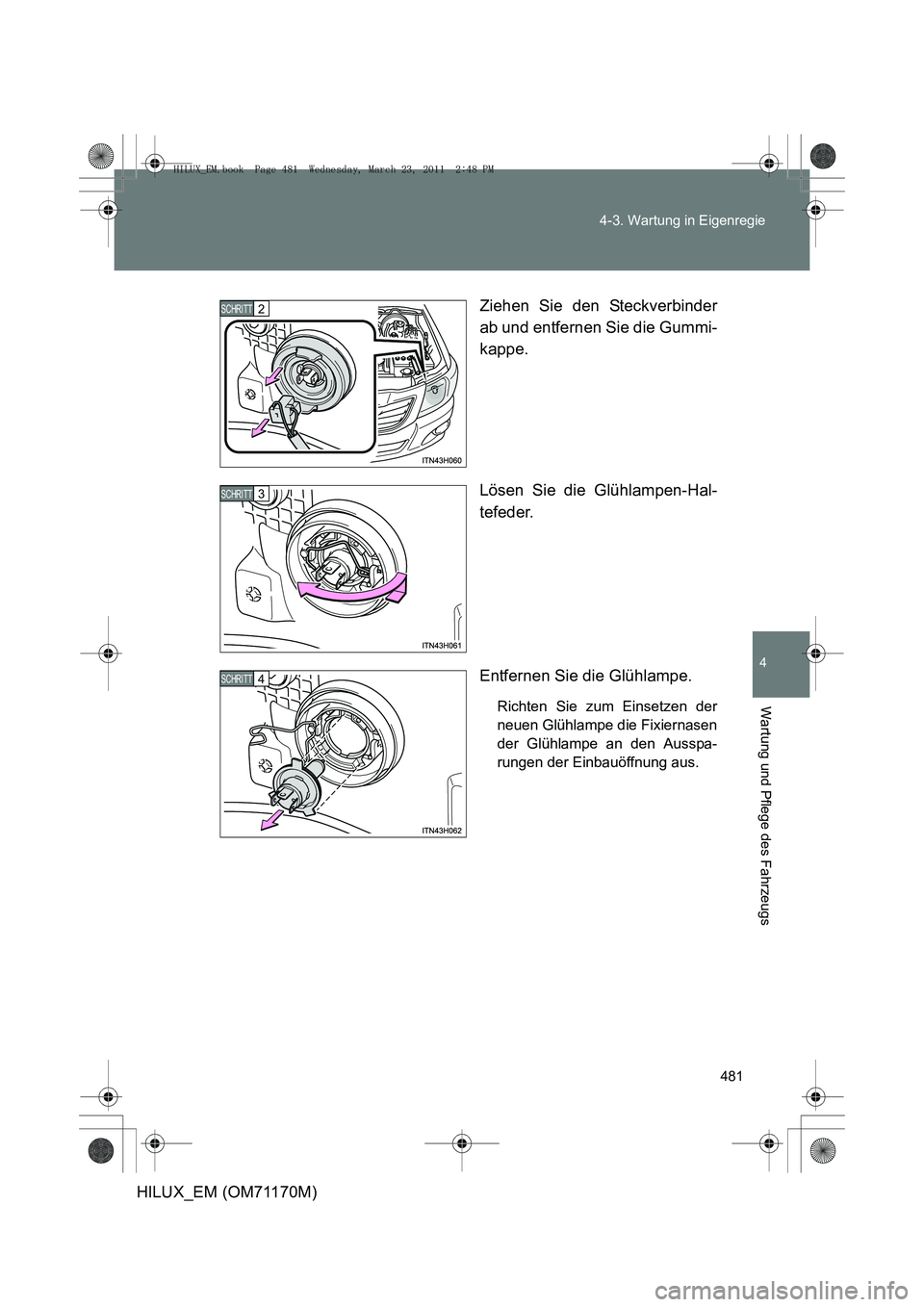

Ziehen Sie den Steckverbinder
ab und entfernen Sie die Gummi-
kappe.
Lösen Sie die Glühlampen-Hal-
tefeder.
Entfernen Sie die Glühlampe.
Richten Sie zum Einsetzen der
neuen Glühlampe die Fixiernasen
der Glühlampe an den Ausspa-
rungen der Einbauöffnung aus.
2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_EM.book Page 481 Wednesday, March 23, 2011 2:48 PM
Page 482 of 588
482
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■

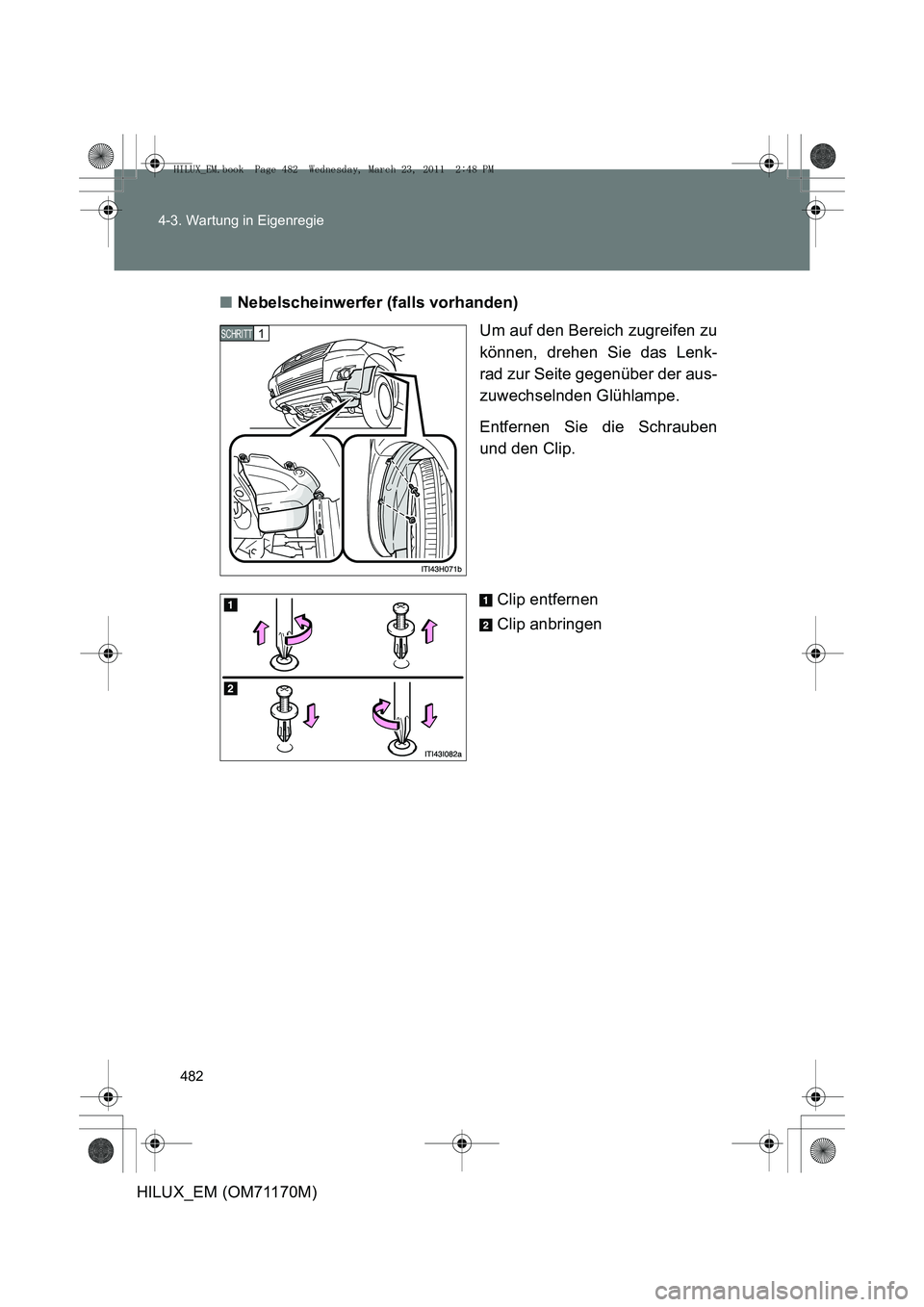

Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen zu
können, drehen Sie das Lenk-
rad zur Seite gegenüber der aus-
zuwechselnden Glühlampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1 SCHRITT
HILUX_EM.book Page 482 Wednesday, March 23, 2011 2:48 PM
Page 483 of 588
483
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

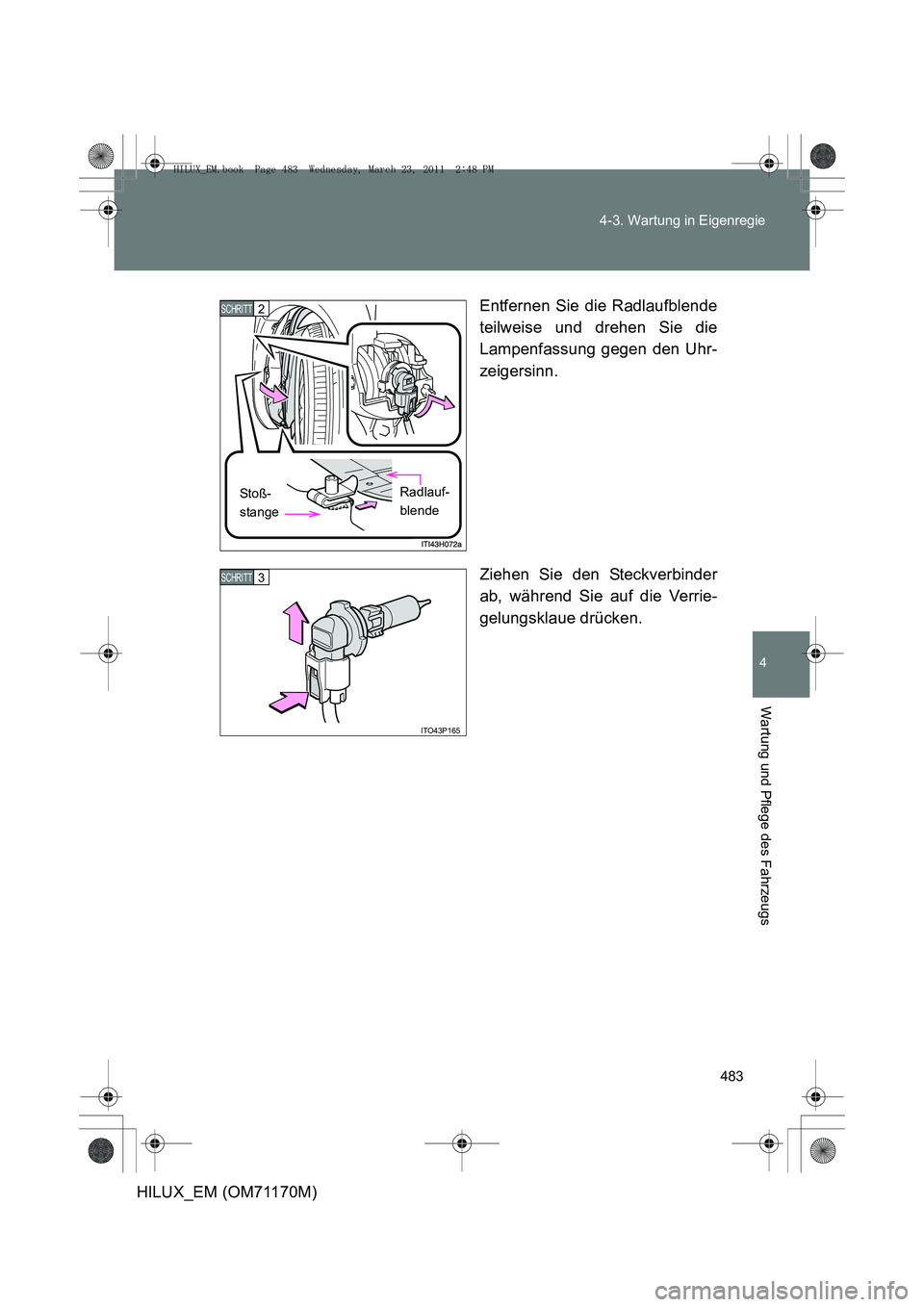

Entfernen Sie die Radlaufblende
teilweise und drehen Sie die
Lampenfassung gegen den Uhr-
zeigersinn.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
2 SCHRITT
St o ß -
stangeRadlauf-
blende
ITO43P165
3 SCHRITT
HILUX_EM.book Page 483 Wednesday, March 23, 2011 2:48 PM
Page 484 of 588
484
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■

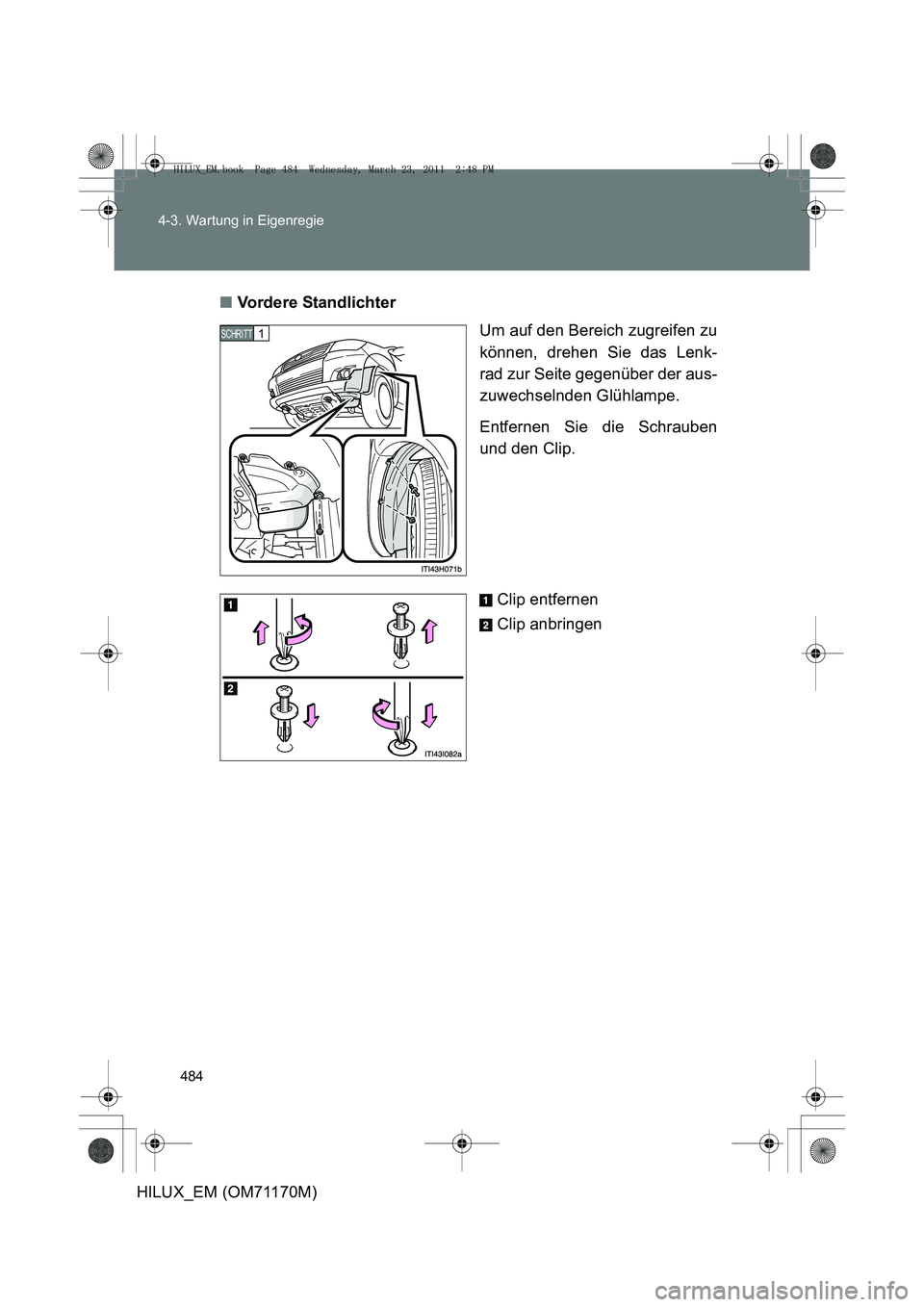

Vordere Standlichter
Um auf den Bereich zugreifen zu
können, drehen Sie das Lenk-
rad zur Seite gegenüber der aus-
zuwechselnden Glühlampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1 SCHRITT
HILUX_EM.book Page 484 Wednesday, March 23, 2011 2:48 PM
Page 485 of 588
485
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

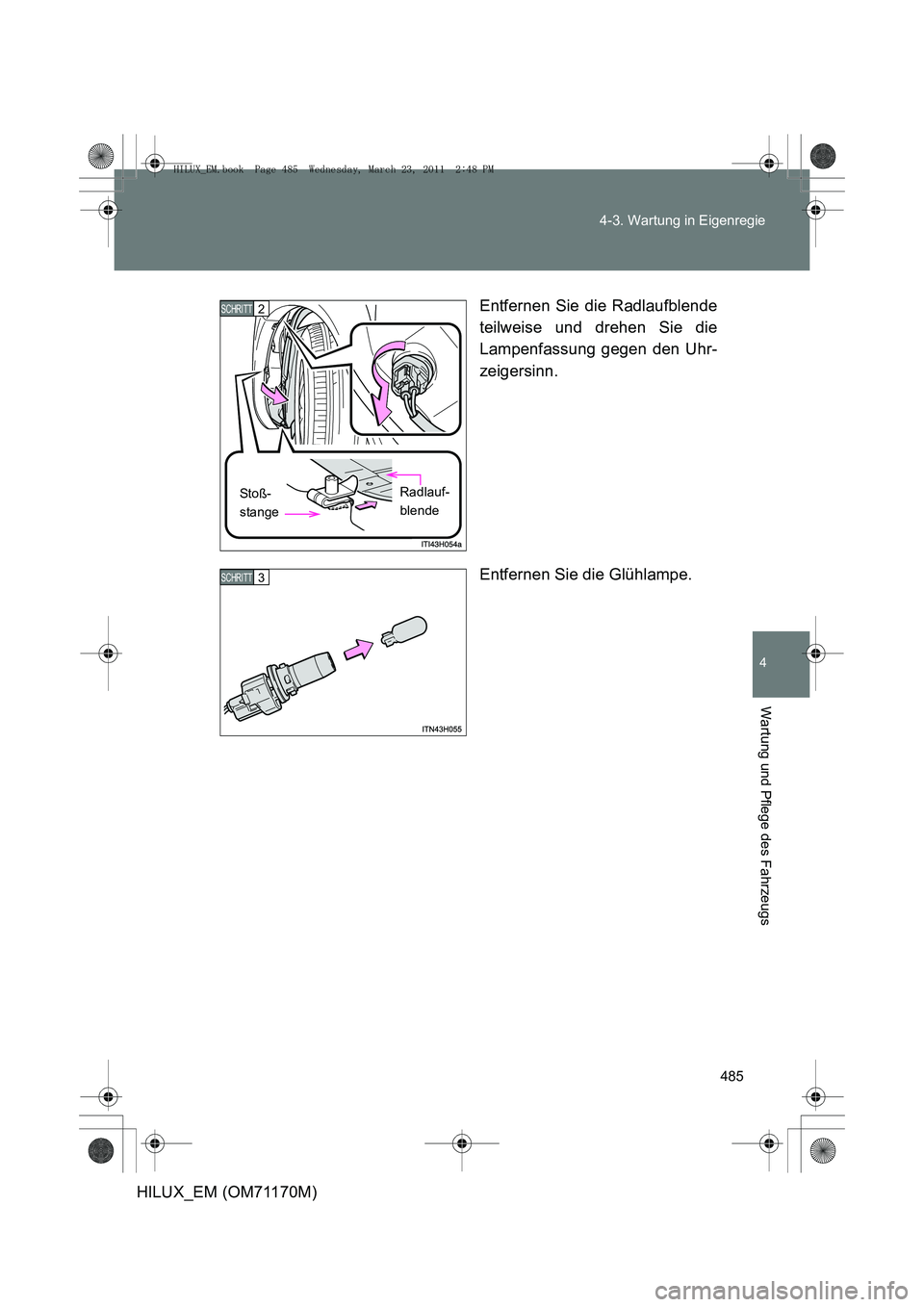

Entfernen Sie die Radlaufblende
teilweise und drehen Sie die
Lampenfassung gegen den Uhr-
zeigersinn.
Entfernen Sie die Glühlampe.
2 SCHRITT
St o ß -
stangeRadlauf-
blende
3 SCHRITT
HILUX_EM.book Page 485 Wednesday, March 23, 2011 2:48 PM
Page 486 of 588
486
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■

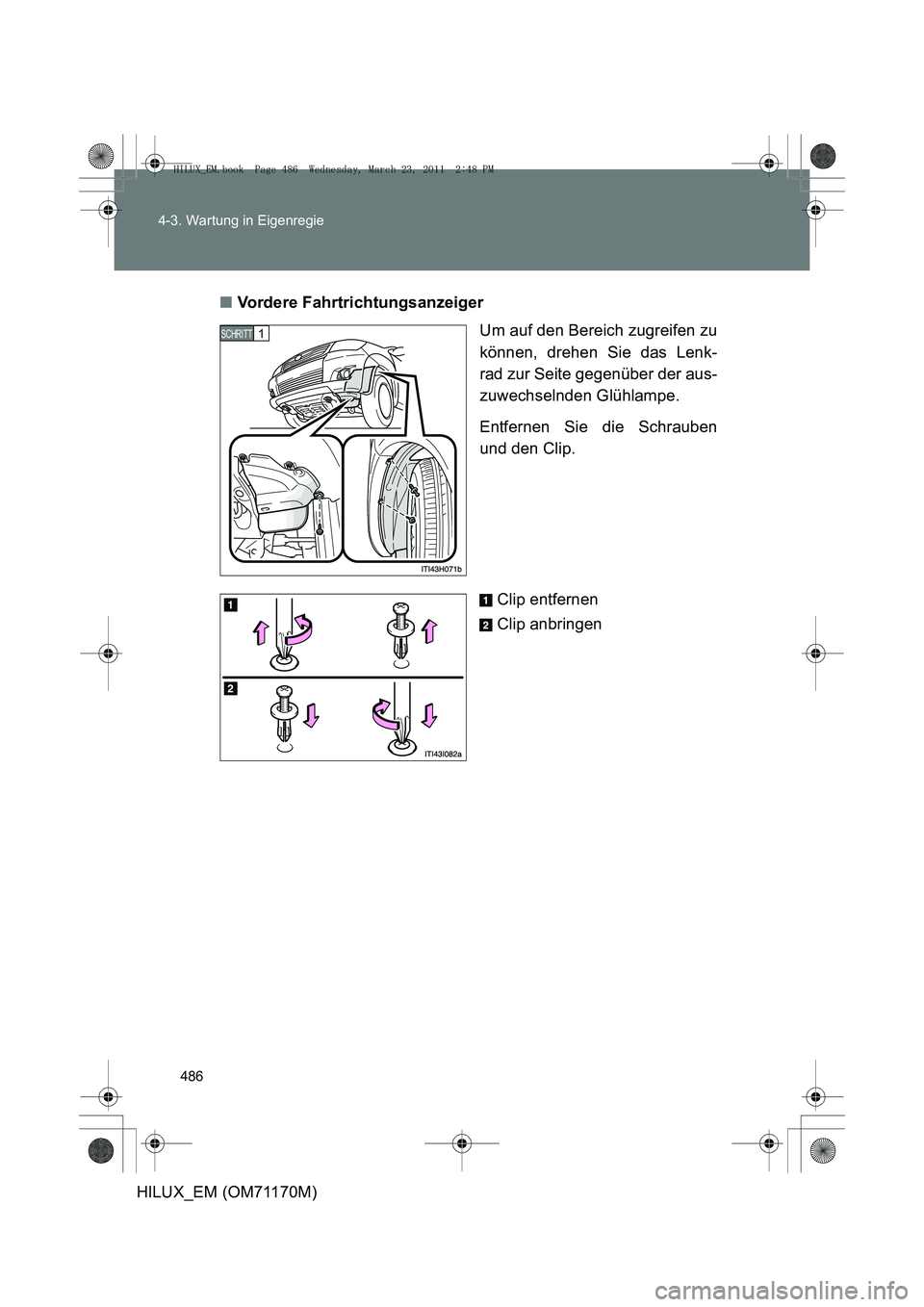

Vordere Fahrtrichtungsanzeiger
Um auf den Bereich zugreifen zu
können, drehen Sie das Lenk-
rad zur Seite gegenüber der aus-
zuwechselnden Glühlampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1 SCHRITT
HILUX_EM.book Page 486 Wednesday, March 23, 2011 2:48 PM
Page 487 of 588
487
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

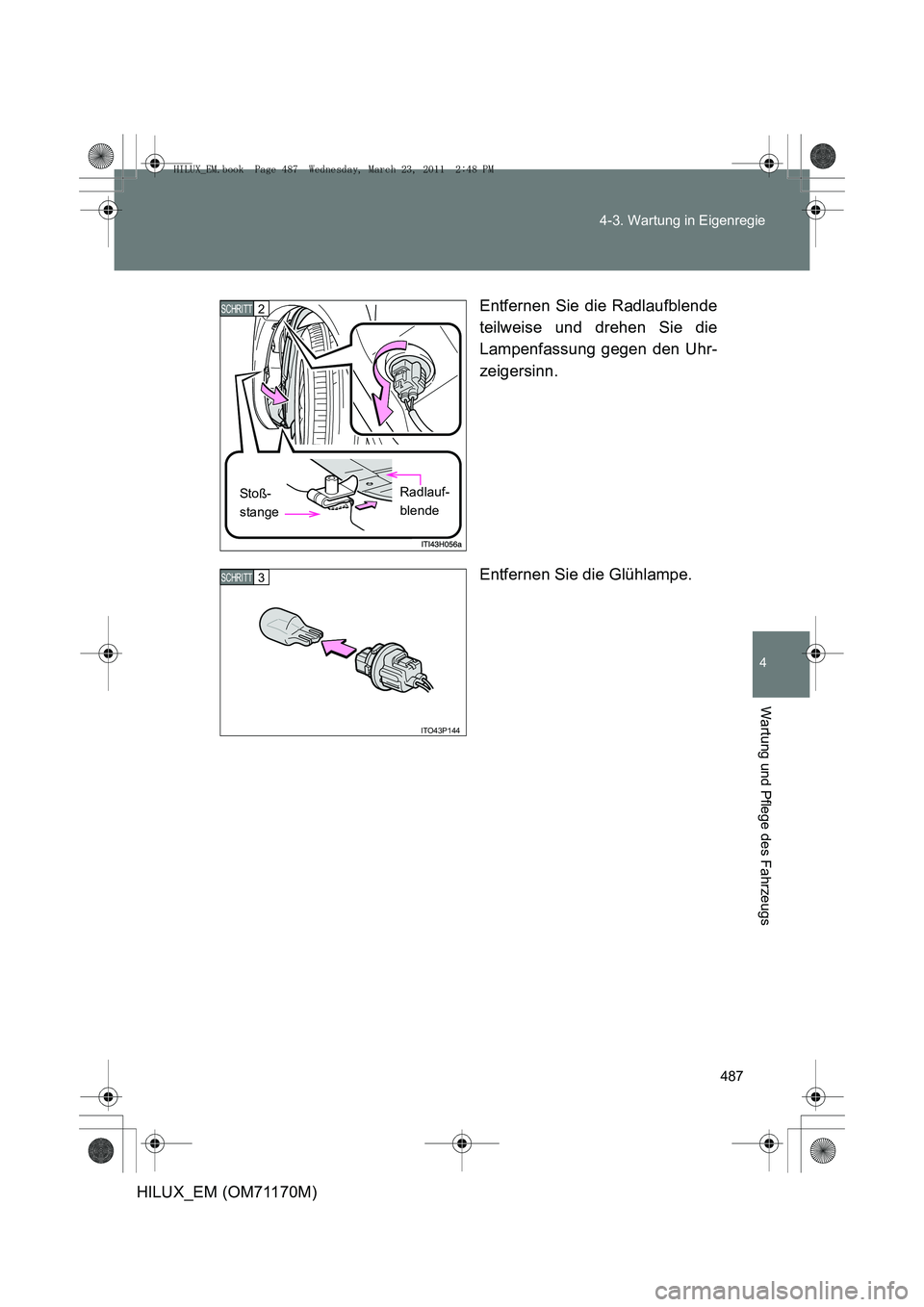

Entfernen Sie die Radlaufblende
teilweise und drehen Sie die
Lampenfassung gegen den Uhr-
zeigersinn.
Entfernen Sie die Glühlampe.
2 SCHRITT
St o ß -
stangeRadlauf-
blende
ITO43P144
3 SCHRITT
HILUX_EM.book Page 487 Wednesday, March 23, 2011 2:48 PM
Page 488 of 588
488
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■

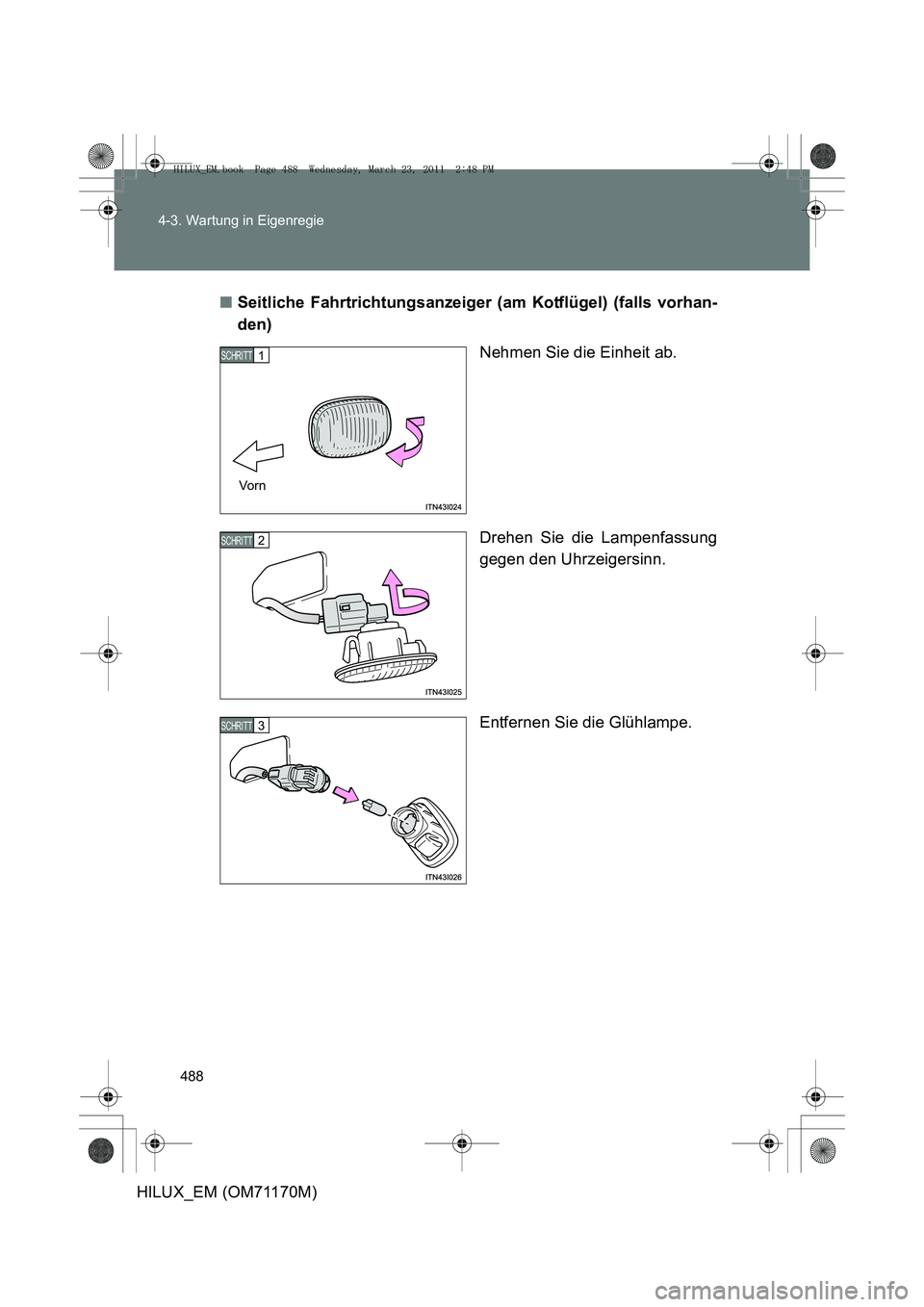

Seitliche Fahrtrichtungsanzeiger (am Kotflügel) (falls vorhan-
den)
Nehmen Sie die Einheit ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
1 SCHRITT
Vo rn
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 488 Wednesday, March 23, 2011 2:48 PM
Page 489 of 588
489
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
■
Brems-/Schlussleuchten, hintere Fahrtrichtungsanzeiger,
Rückfahrscheinwerfer und Nebelschlussleuchte
Entfernen Sie die Befestigungs-
schrauben und nehmen Sie die
Einheit ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Entfernen Sie die Glühlampe. Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Rückfahrscheinwerfer oder
Nebelschlussleuchte
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 489 Wednesday, March 23, 2011 2:48 PM
Page 490 of 588
490
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■

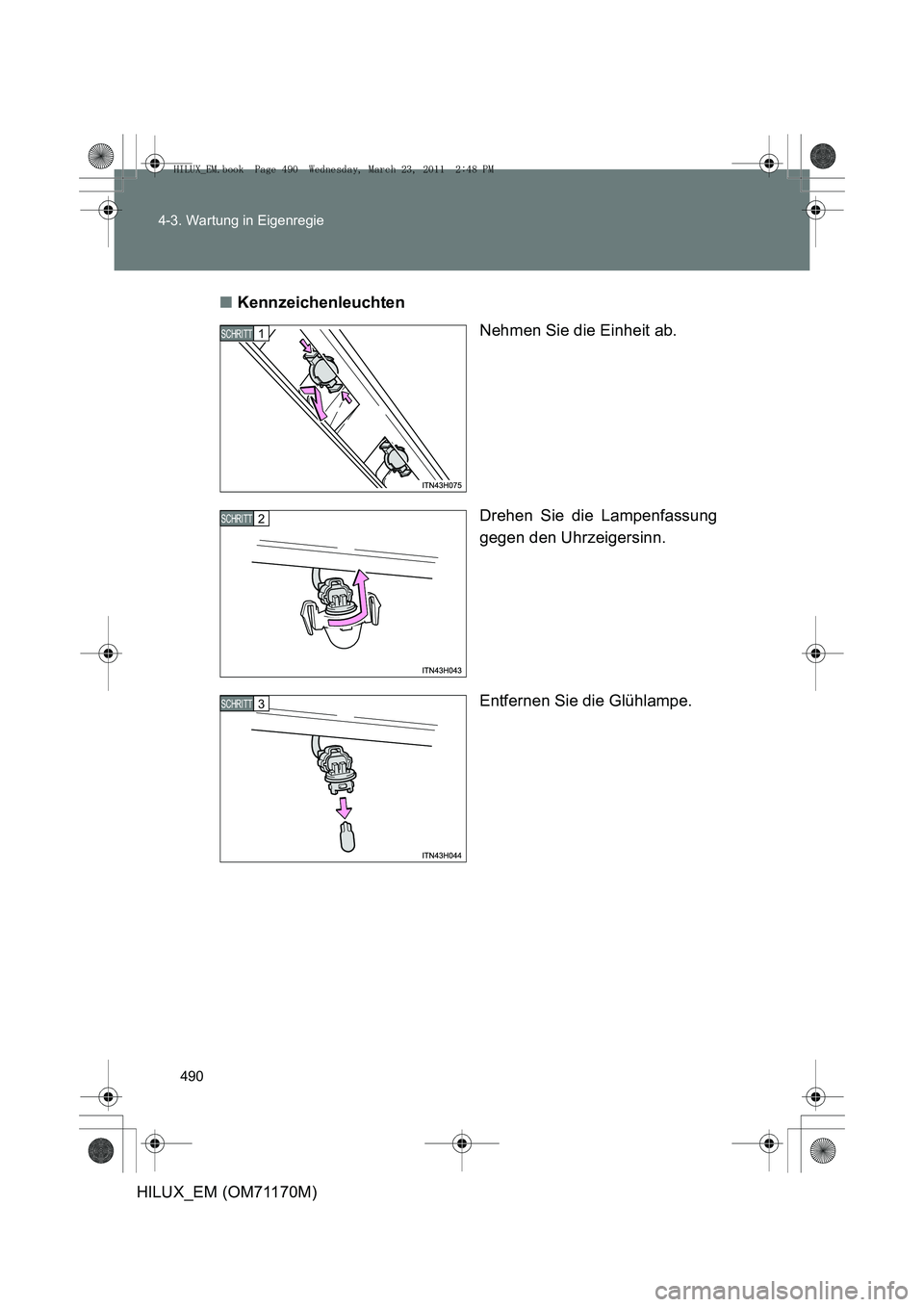

Kennzeichenleuchten
Nehmen Sie die Einheit ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 490 Wednesday, March 23, 2011 2:48 PM
