Page 471 of 588

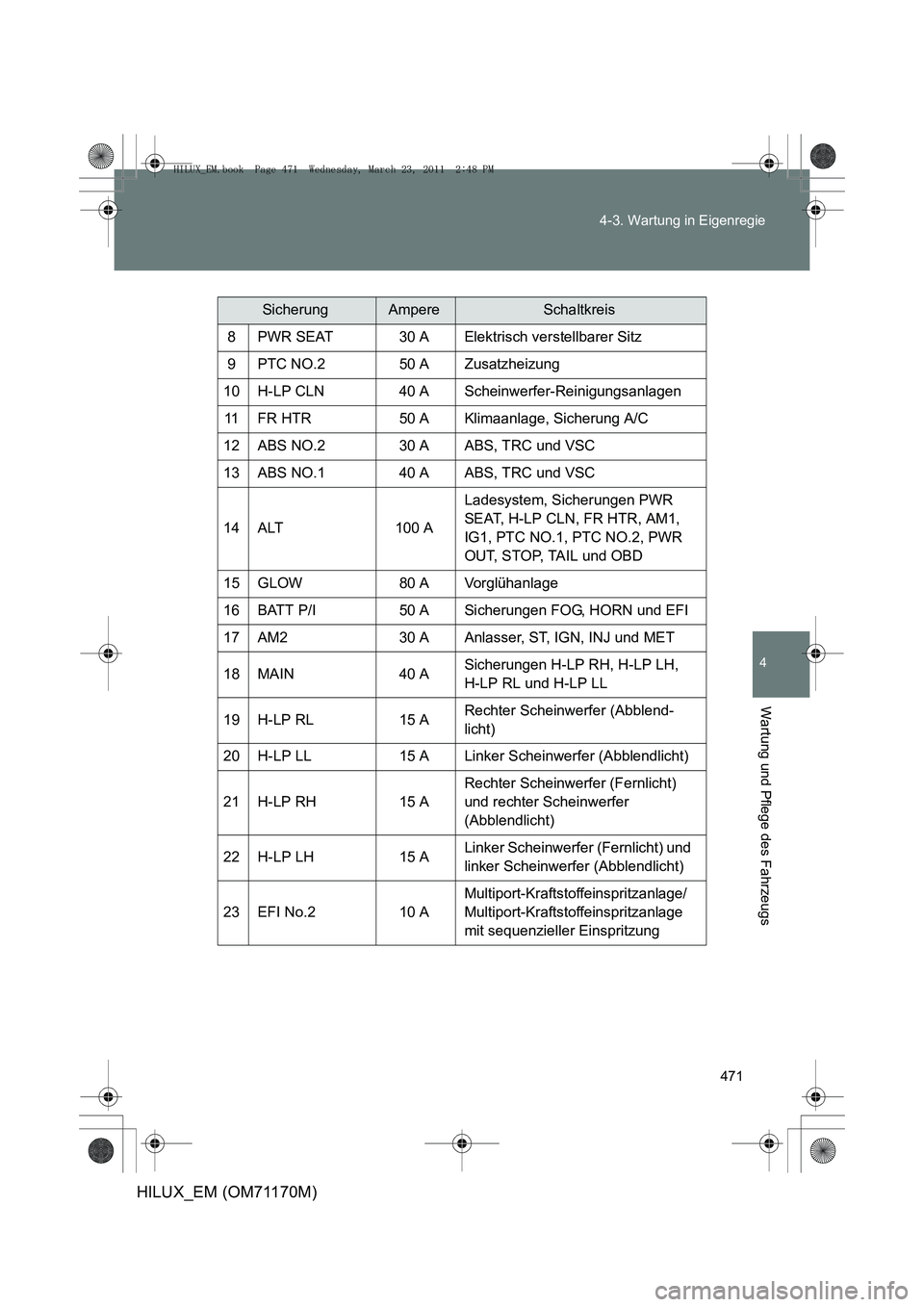

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 471
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
SicherungAmpereSchaltkreis
8PWR SEAT30 AElektrisch verstellbarer Sitz
9PTC NO.250 AZusatzheizung
10H-LP CLN40 ASch

Page 472 of 588

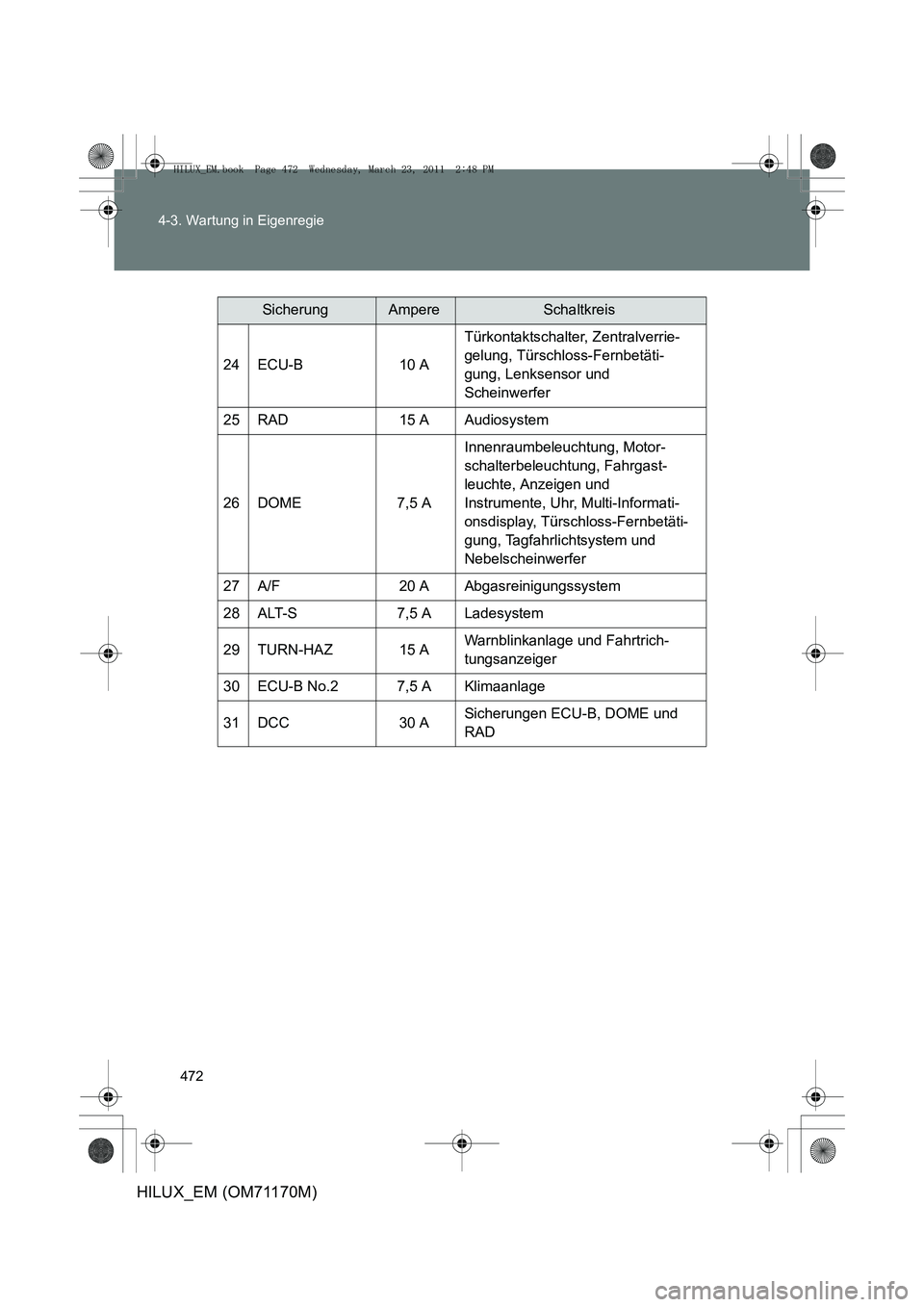

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 472
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
SicherungAmpereSchaltkreis
24ECU-B10 A
Türkontaktschalter, Zentralverrie-
gelung, Türschloss-Fernbetäti-
gung, Lenksensor und
Scheinwerfer
25RAD1

Page 473 of 588

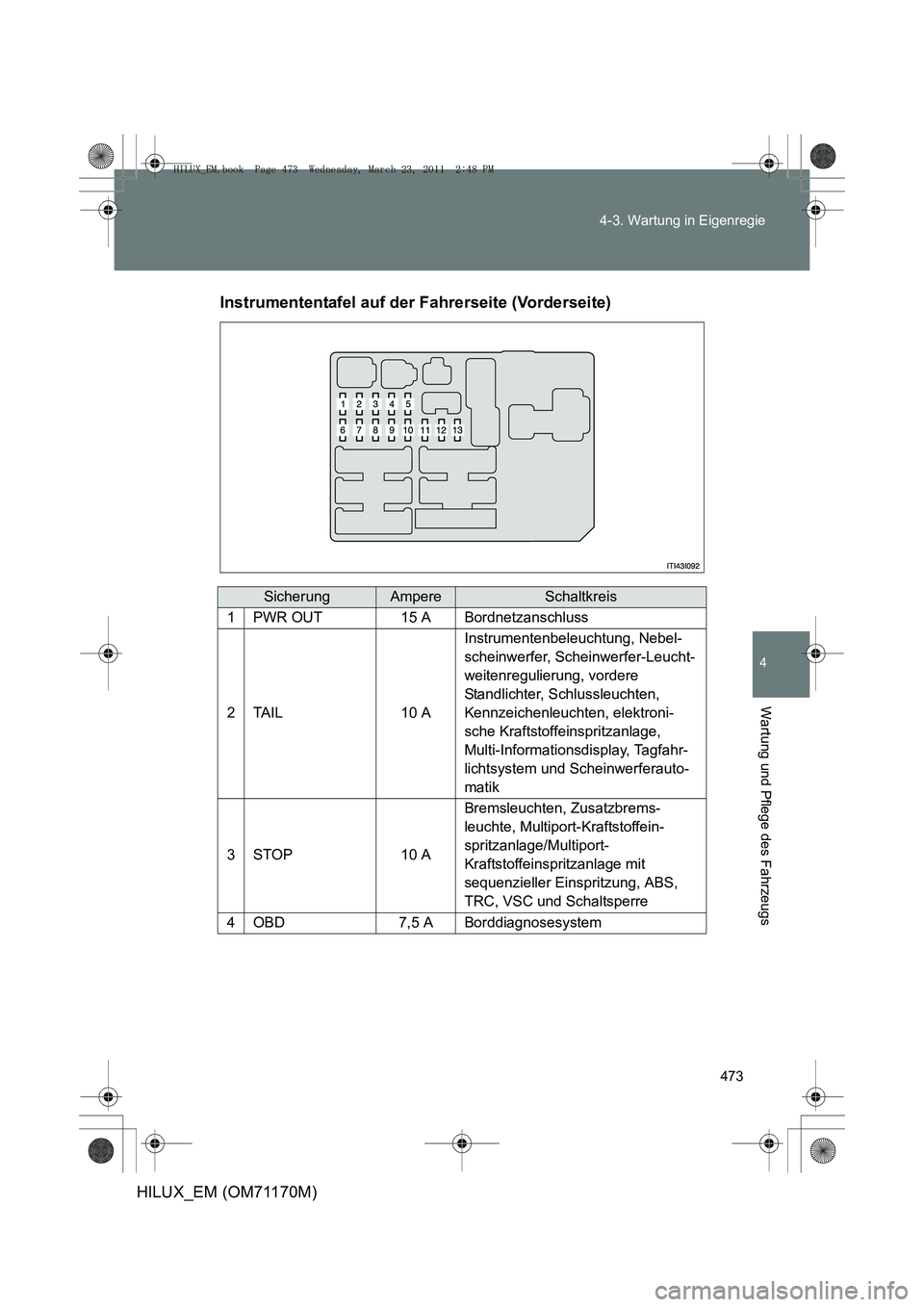

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 473
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Instrumententafel auf der Fahrerseite (Vorderseite)
SicherungAmpereSchaltkreis
1PWR OUT15 ABordnetzanschluss
2TA I

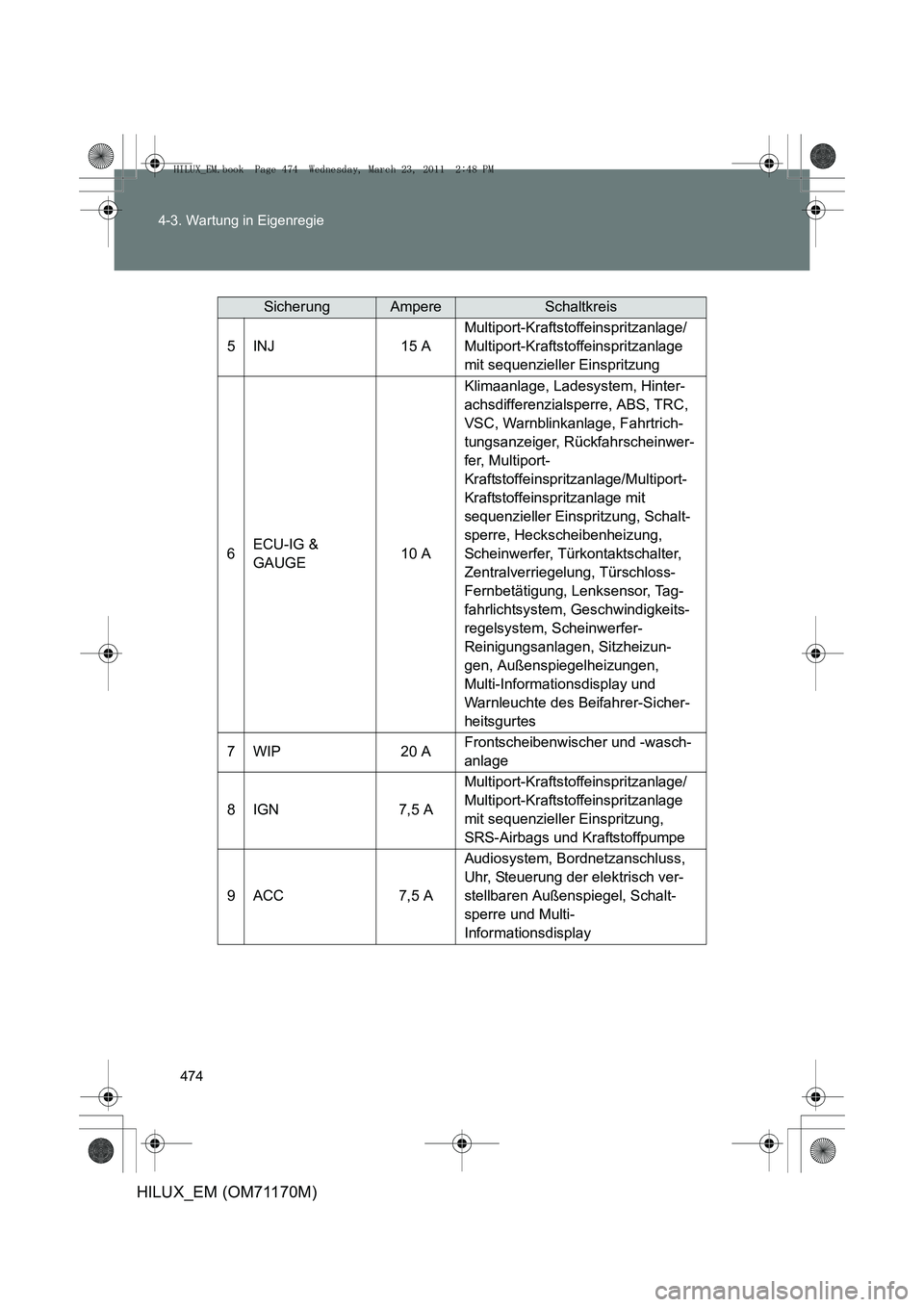

Page 474 of 588

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 474
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
SicherungAmpereSchaltkreis
5INJ15 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung
6ECU-IG

Page 475 of 588

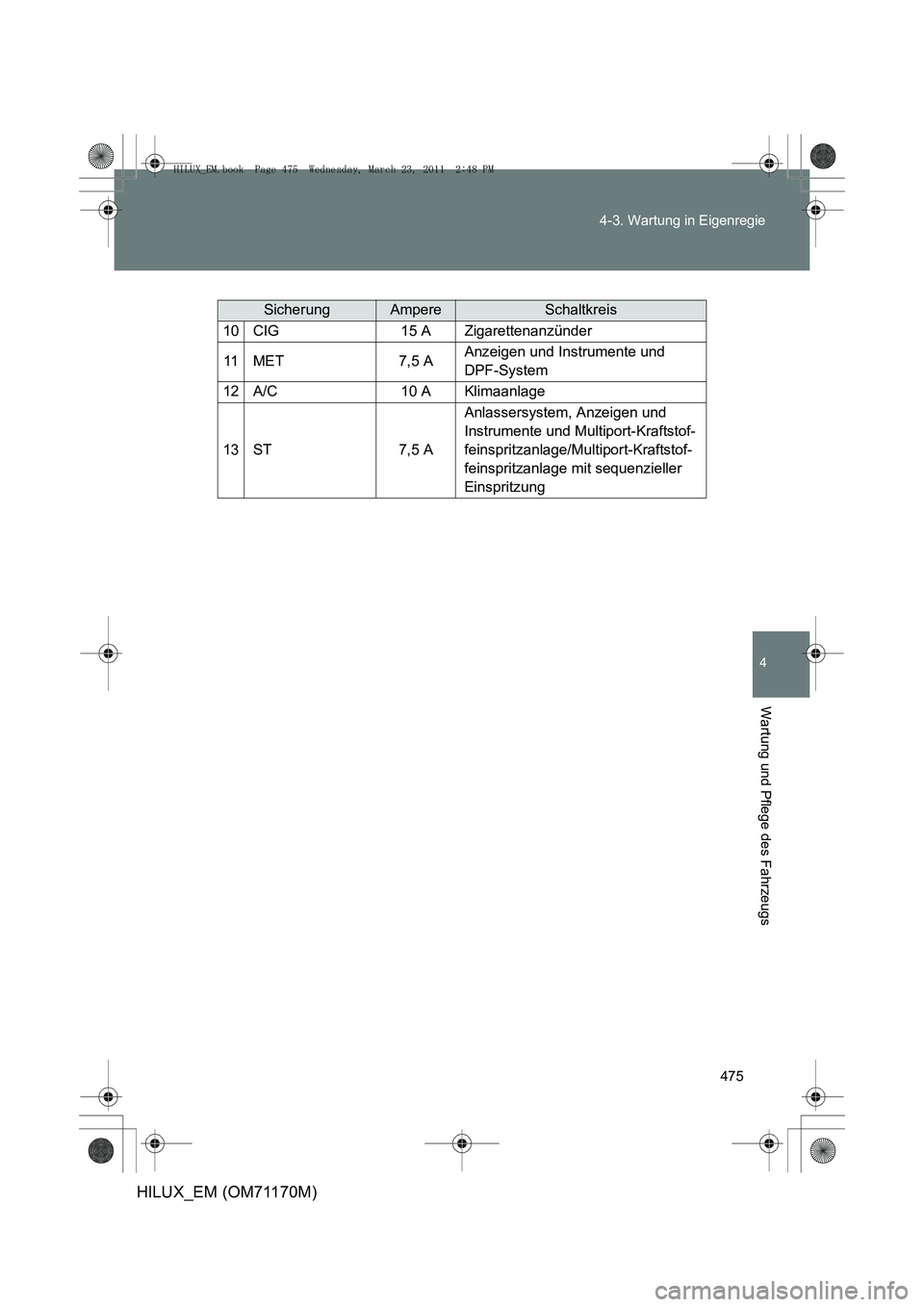

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 475
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
SicherungAmpereSchaltkreis
10CIG15 AZigarettenanzünder
11MET7,5 AAnzeigen und Instrumente und
DPF-System
12A/C10

Page 476 of 588

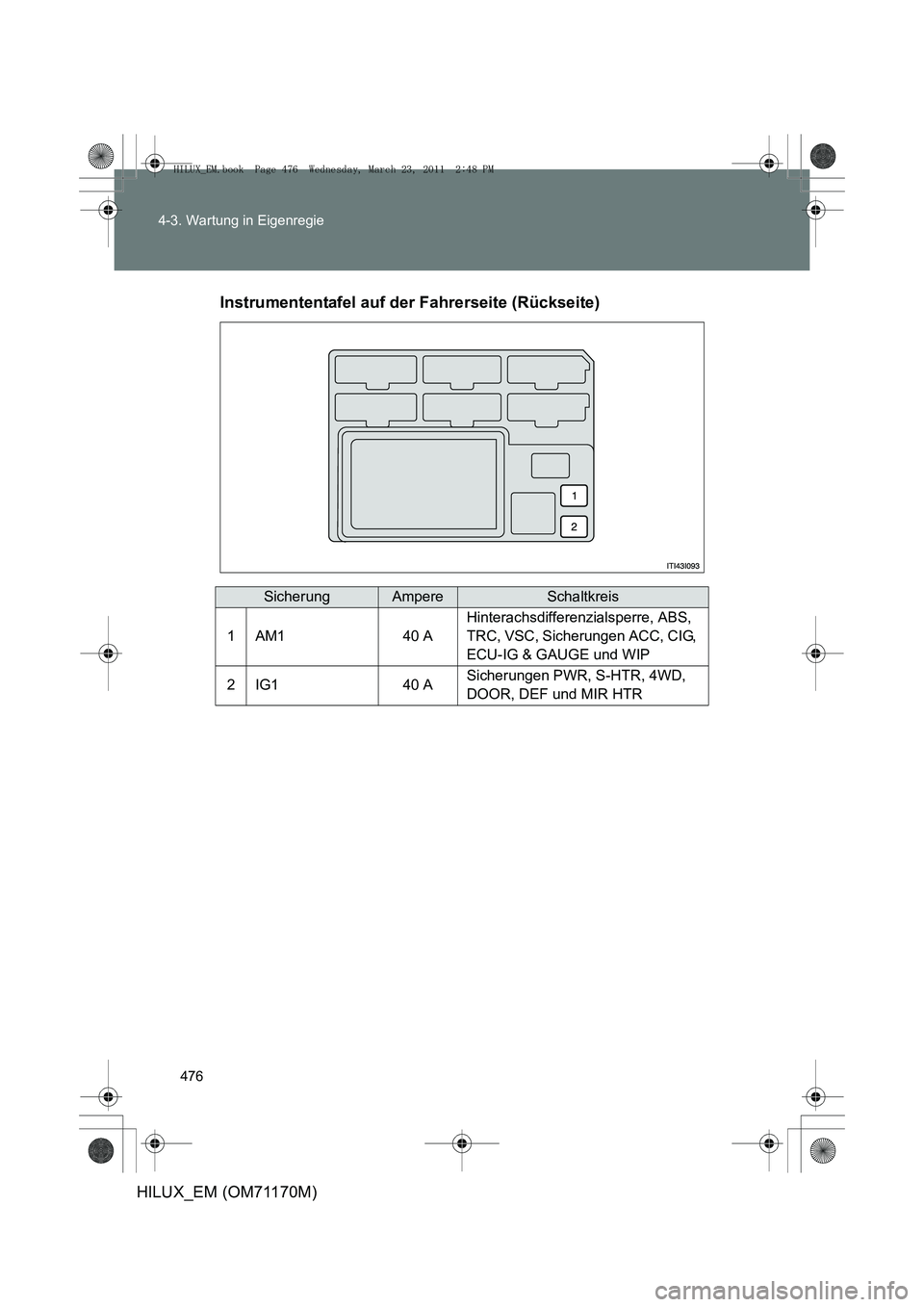

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 476
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Instrumententafel auf der Fahrerseite (Rückseite)
SicherungAmpereSchaltkreis
1AM140 A
Hinterachsdifferenzialsperre, ABS,
TRC, VSC, Sicherungen ACC,

Page 477 of 588

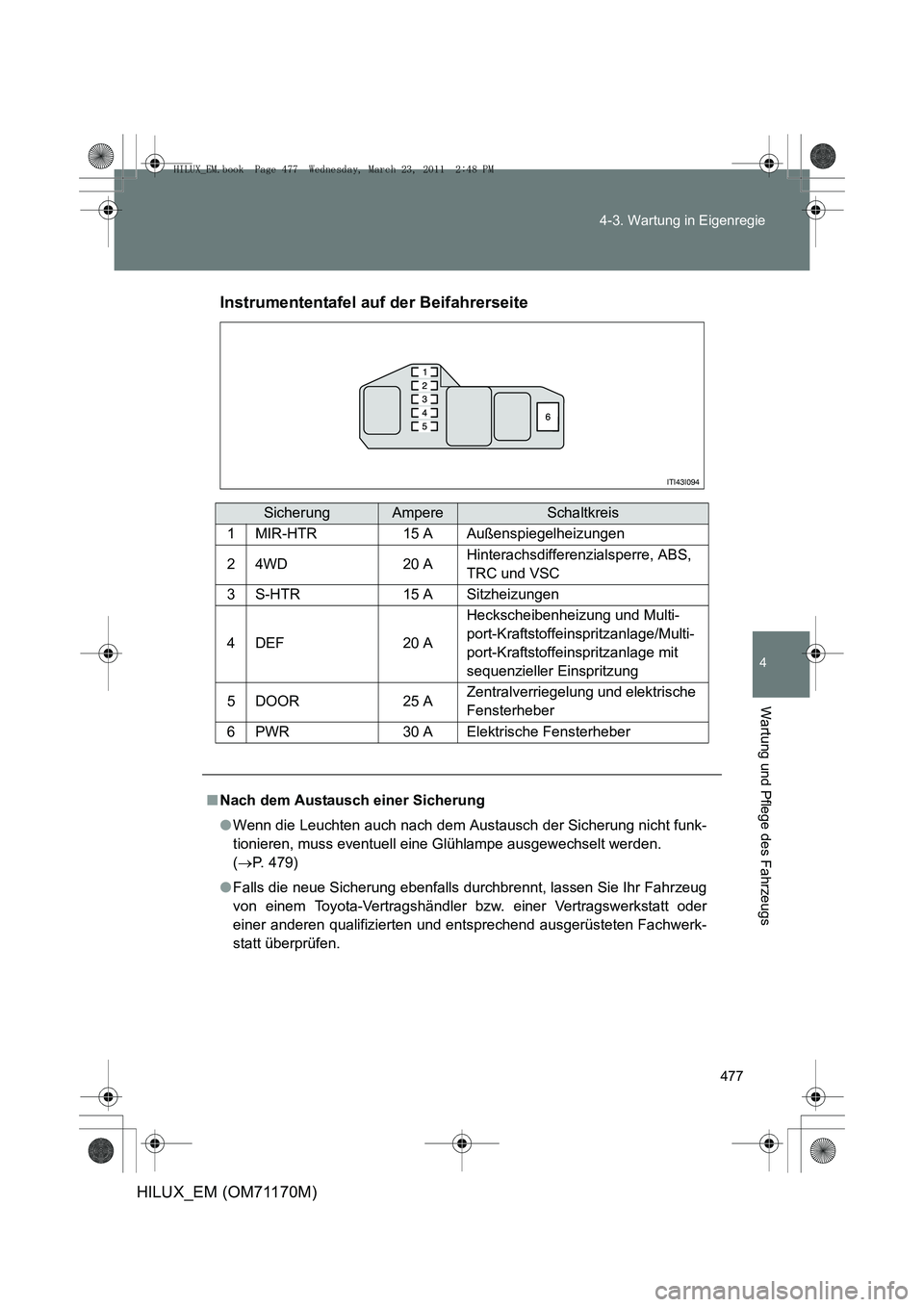

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 477
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Instrumententafel auf der Beifahrerseite
SicherungAmpereSchaltkreis
1MIR-HTR15 AAußenspiegelheizungen
24WD20 AHin

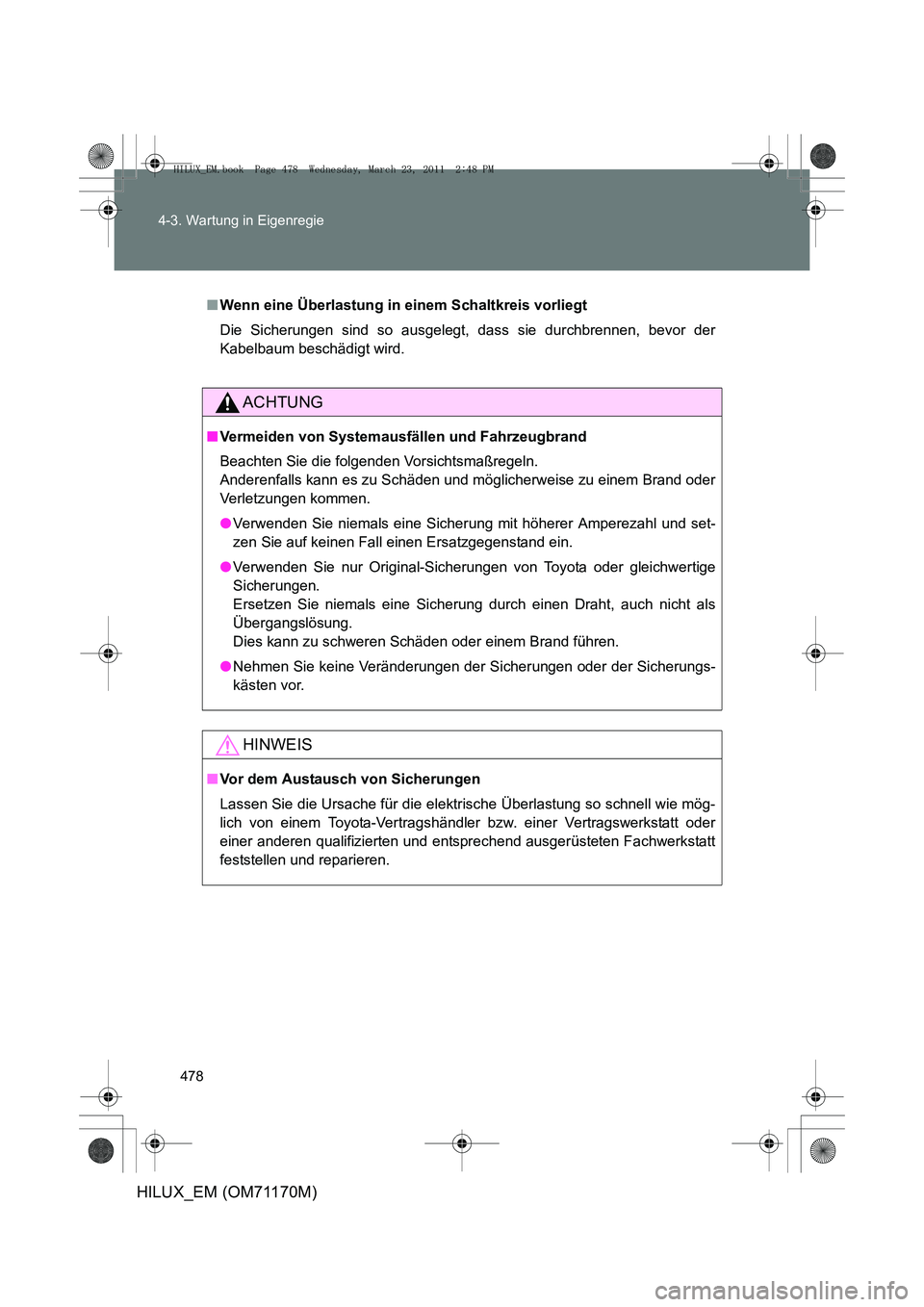

Page 478 of 588

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 478
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■
Wenn eine Überlastung in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der
Kabelbaum beschädigt wi

Page 479 of 588

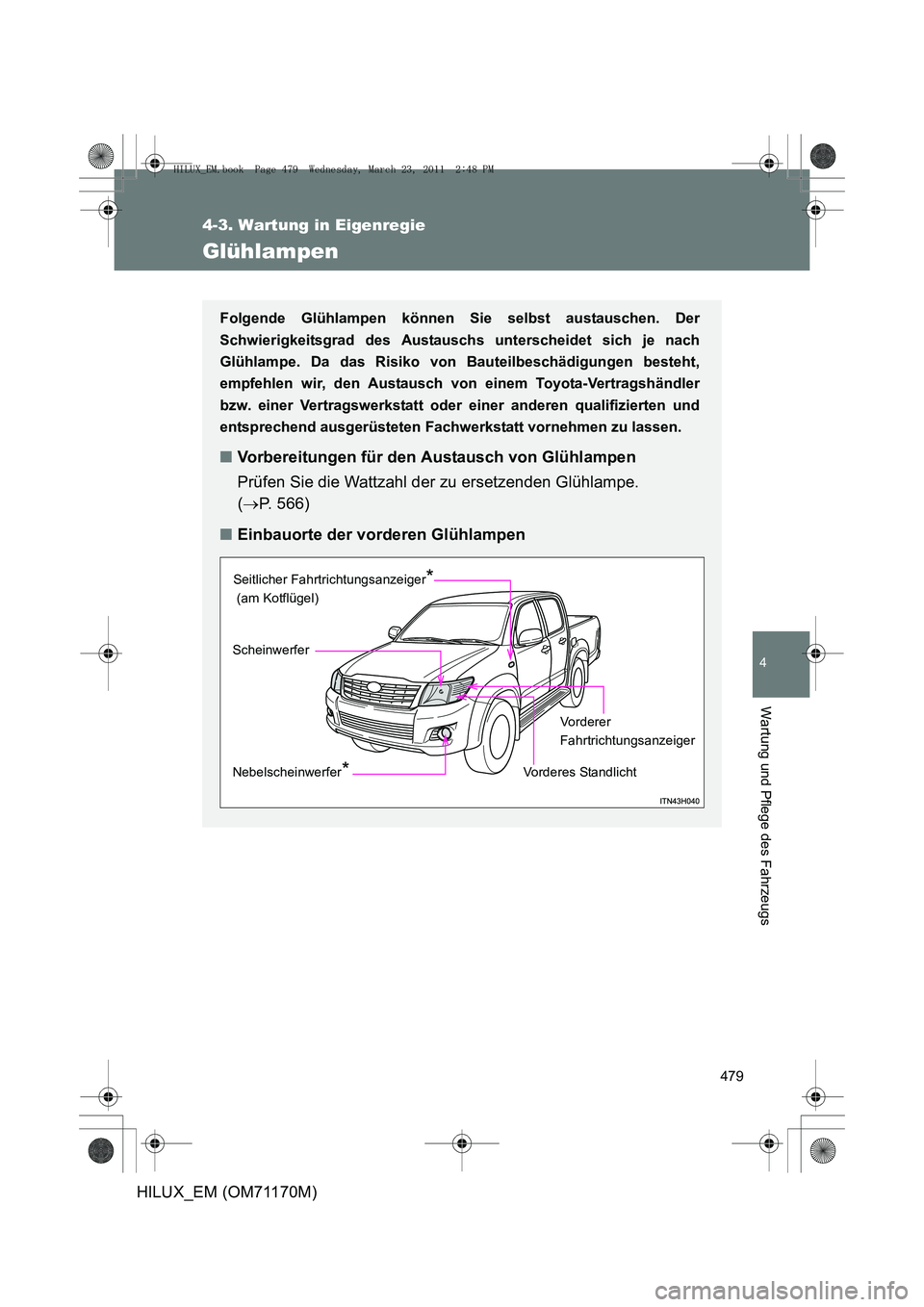

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 479
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Glühlampen
Folgende Glühlampen können Sie selbst austauschen. Der
Schwierigkeitsgrad des Austauschs unterscheid

Page 480 of 588

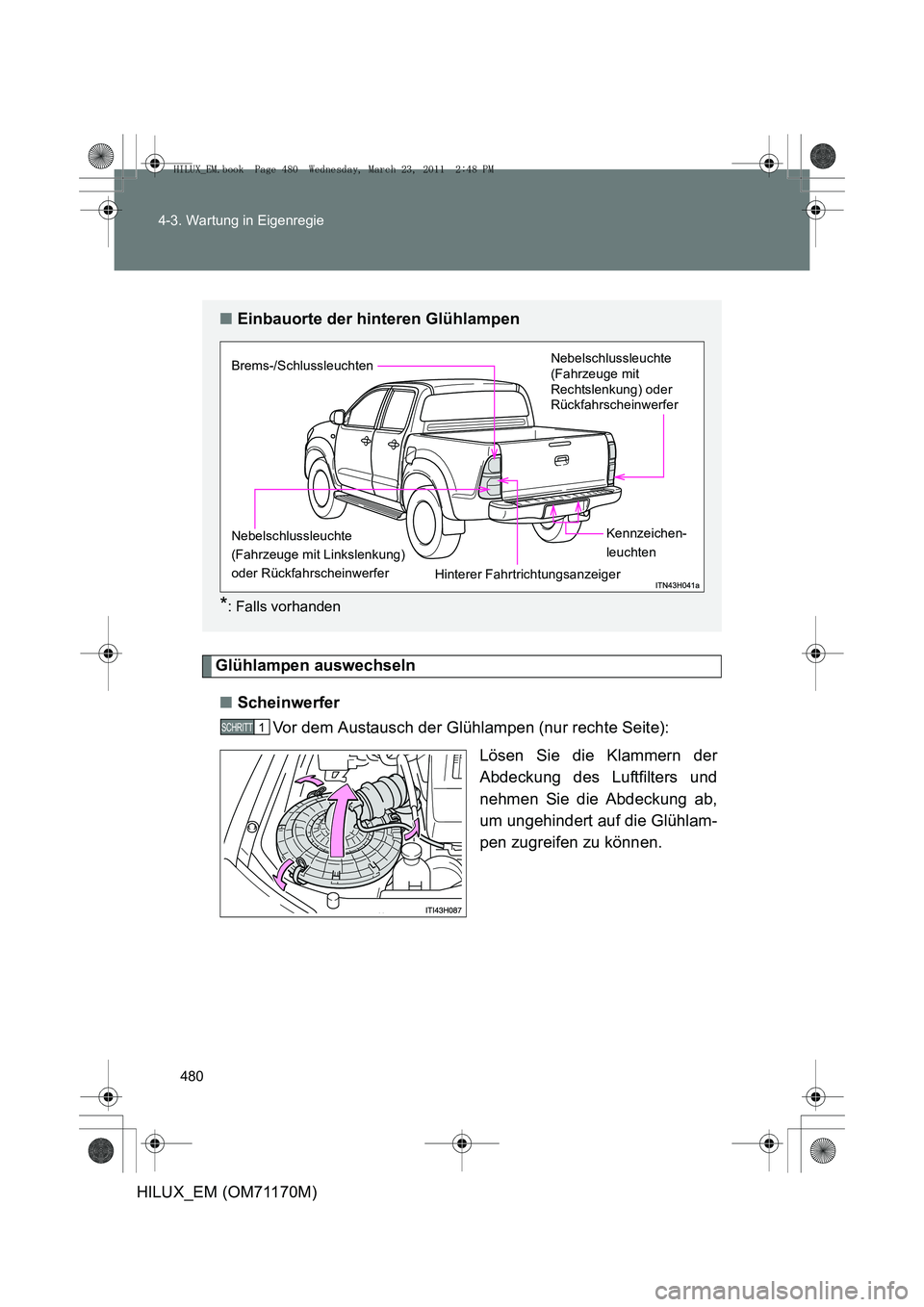

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 480
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Glühlampen auswechseln
■ Scheinwerfer
Vor dem Austausch der Glühlampen (nur rechte Seite):
Lösen Sie die Klammern der
Abdeckung des Luftfilters
