TOYOTA HILUX 2011 Betriebsanleitungen (in German)

5
521
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

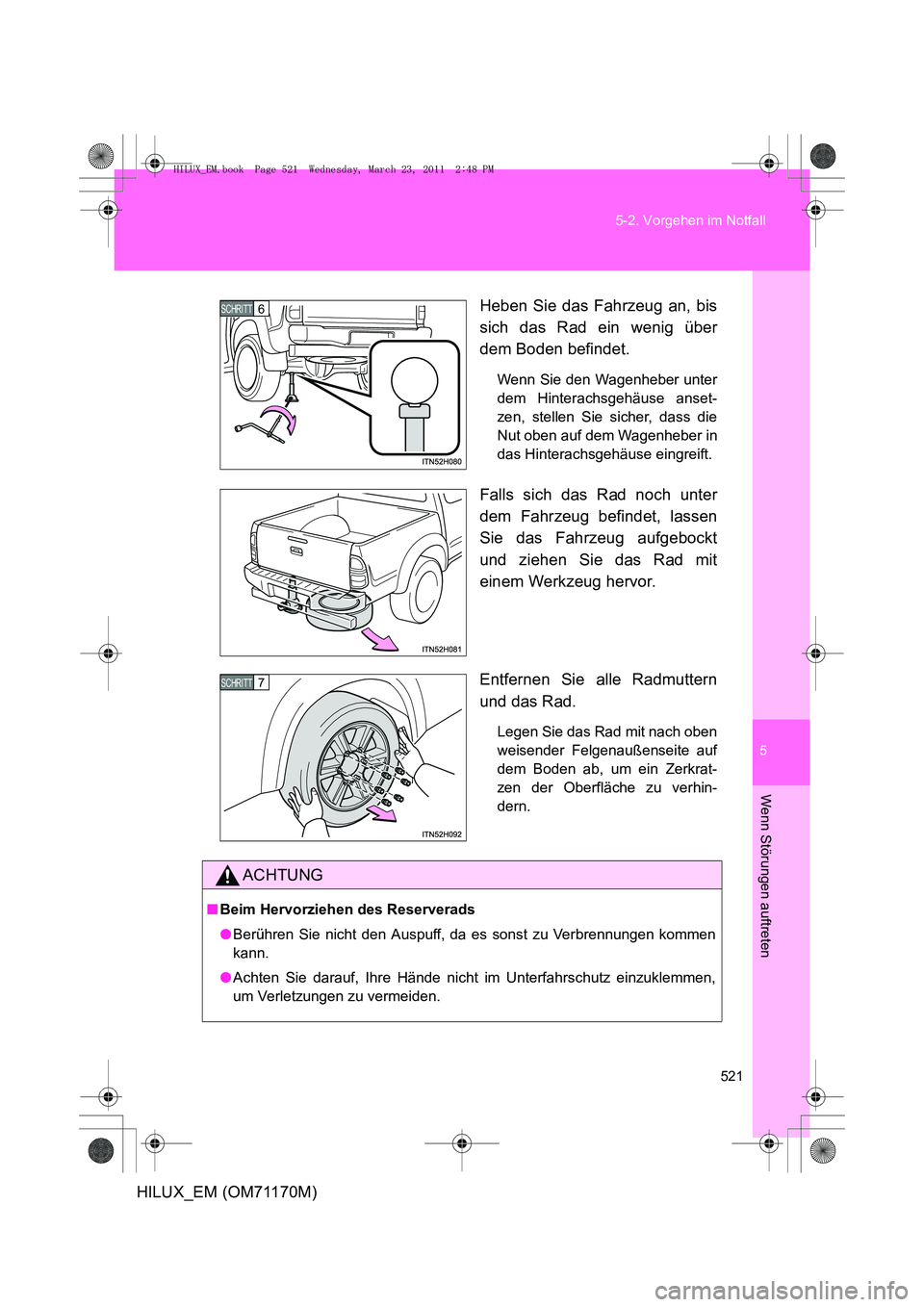

Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über
dem Boden befindet.
Wenn Sie den Wagenheber unter
dem Hinterachsgehäuse anset-
zen, stellen Sie sicher, dass die
Nut oben auf dem Wagenheber in
das Hinterachsgehäuse eingreift.
Falls sich das Rad noch unter
dem Fahrzeug befindet, lassen
Sie das Fahrzeug aufgebockt
und ziehen Sie das Rad mit
einem Werkzeug hervor.
Entfernen Sie alle Radmuttern
und das Rad.
Legen Sie das Rad mit nach oben
weisender Felgenaußenseite auf
dem Boden ab, um ein Zerkrat-
zen der Oberfläche zu verhin-
dern.
6 SCHRITT
7 SCHRITT
ACHTUNG
■
Beim Hervorziehen des Reserverads
●Berühren Sie nicht den Auspuff, da es sonst zu Verbrennungen kommen
kann.
● Achten Sie darauf, Ihre Hände nicht im Unterfahrschutz einzuklemmen,
um Verletzungen zu vermeiden.
HILUX_EM.book Page 521 Wednesday, March 23, 2011 2:48 PM

522
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

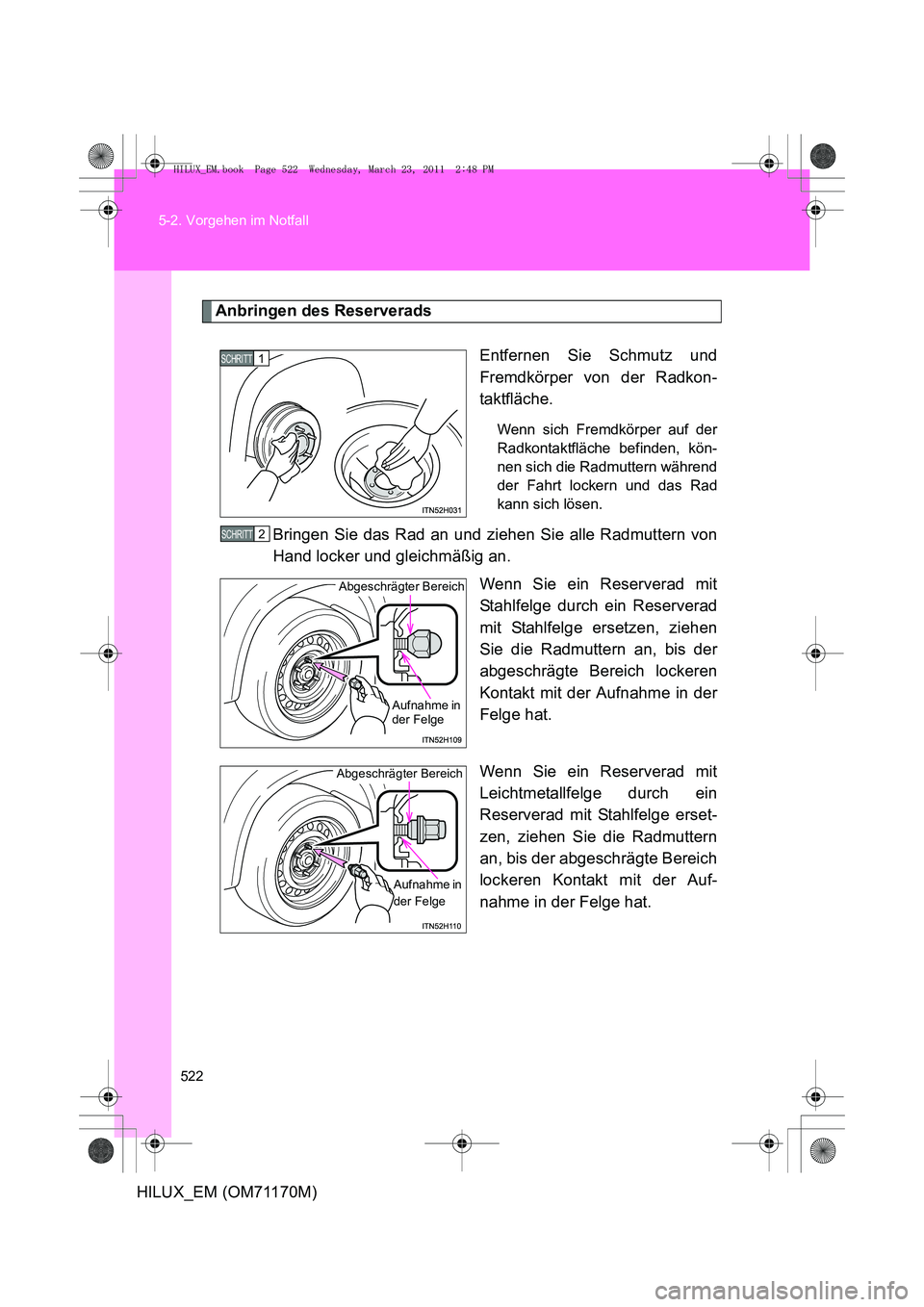

Anbringen des Reserverads
Entfernen Sie Schmutz und
Fremdkörper von der Radkon-
taktfläche.
Wenn sich Fremdkörper auf der
Radkontaktfläche befinden, kön-
nen sich die Radmuttern während
der Fahrt lockern und das Rad
kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von
Hand locker und gleichmäßig an.Wenn Sie ein Reserverad mit
Stahlfelge durch ein Reserverad
mit Stahlfelge ersetzen, ziehen
Sie die Radmuttern an, bis der
abgeschrägte Bereich lockeren
Kontakt mit der Aufnahme in der
Felge hat.
Wenn Sie ein Reserverad mit
Leichtmetallfelge durch ein
Reserverad mit Stahlfelge erset-
zen, ziehen Sie die Radmuttern
an, bis der abgeschrägte Bereich
lockeren Kontakt mit der Auf-
nahme in der Felge hat.
1 SCHRITT
2 SCHRITT
Abgeschrägter Bereich
Aufnahme in
der Felge
Abgeschrägter Bereich Aufnahme in
der Felge
HILUX_EM.book Page 522 Wednesday, March 23, 2011 2:48 PM

5
523
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

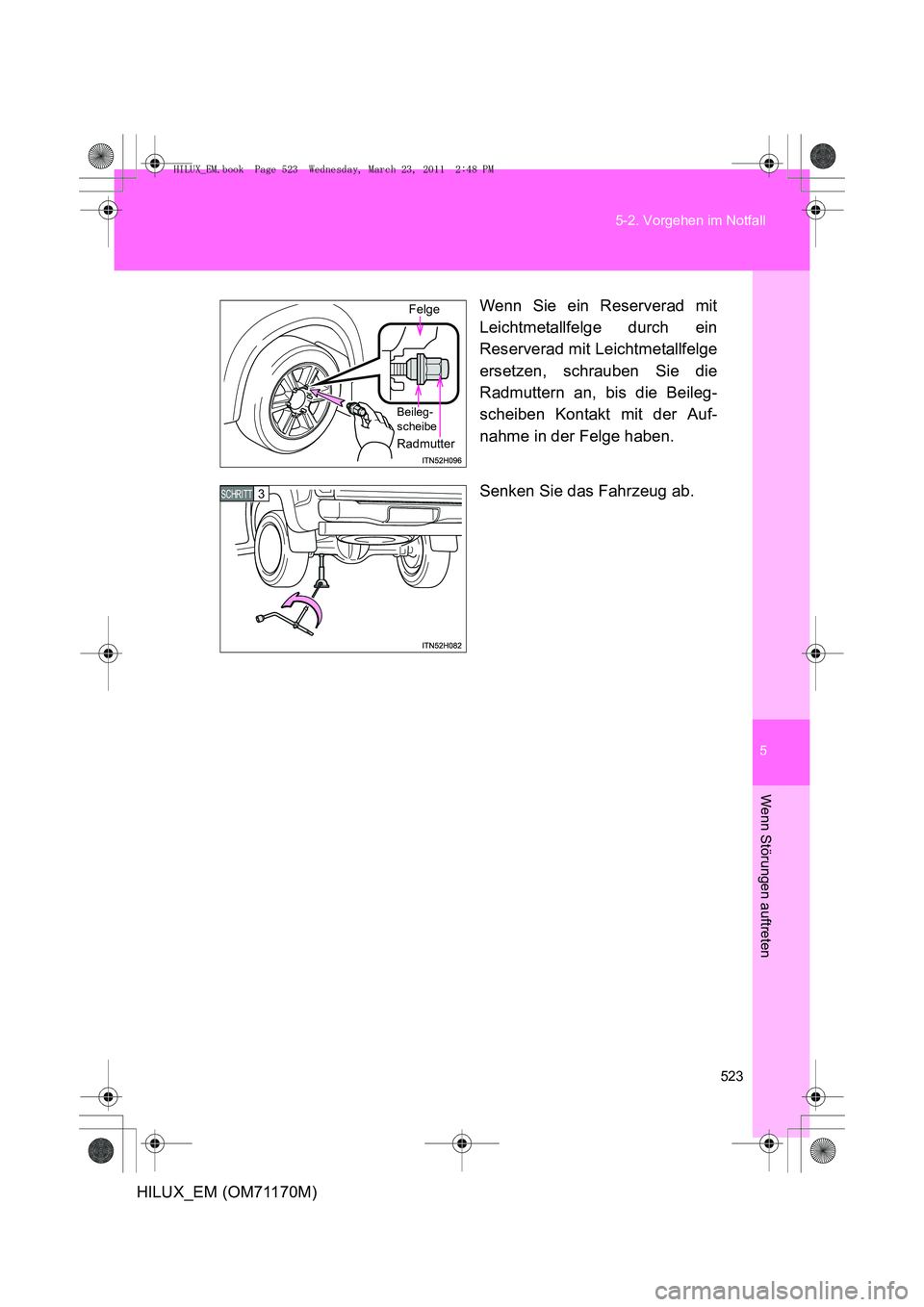

Wenn Sie ein Reserverad mit
Leichtmetallfelge durch ein
Reserverad mit Leichtmetallfelge
ersetzen, schrauben Sie die
Radmuttern an, bis die Beileg-
scheiben Kontakt mit der Auf-
nahme in der Felge haben.
Senken Sie das Fahrzeug ab.
Felge
Beileg-
scheibe
Radmutter
3 SCHRITT
HILUX_EM.book Page 523 Wednesday, March 23, 2011 2:48 PM

524
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

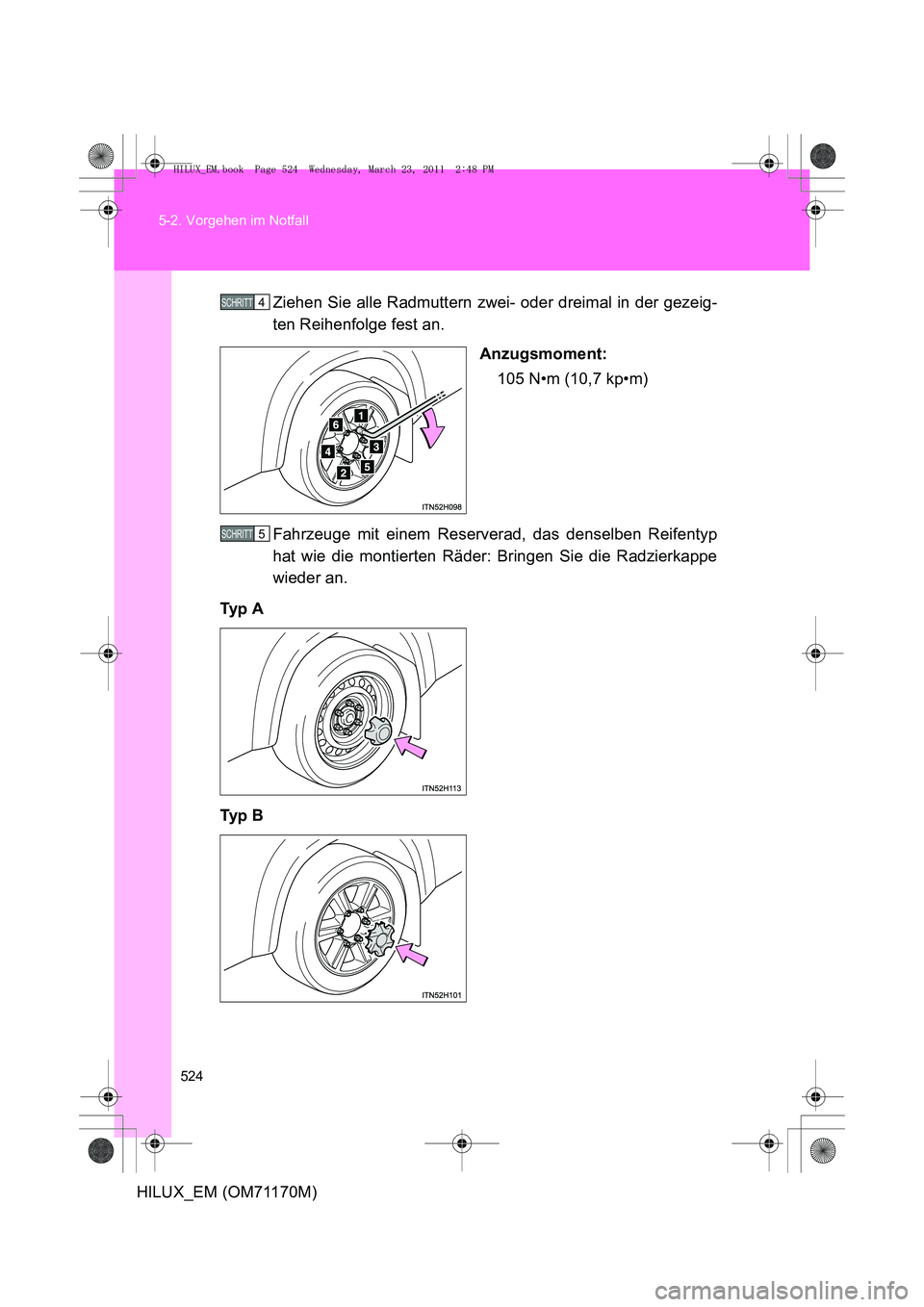

Ziehen Sie alle Radmuttern zwei- oder dreimal in der gezeig-
ten Reihenfolge fest an.
Anzugsmoment:105 N•m (10,7 kp•m)
Fahrzeuge mit einem Reserverad, das denselben Reifentyp
hat wie die montierten Räder: Bringen Sie die Radzierkappe
wieder an.
Ty p A
Ty p B
4 SCHRITT
5 SCHRITT
HILUX_EM.book Page 524 Wednesday, March 23, 2011 2:48 PM

5
525
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

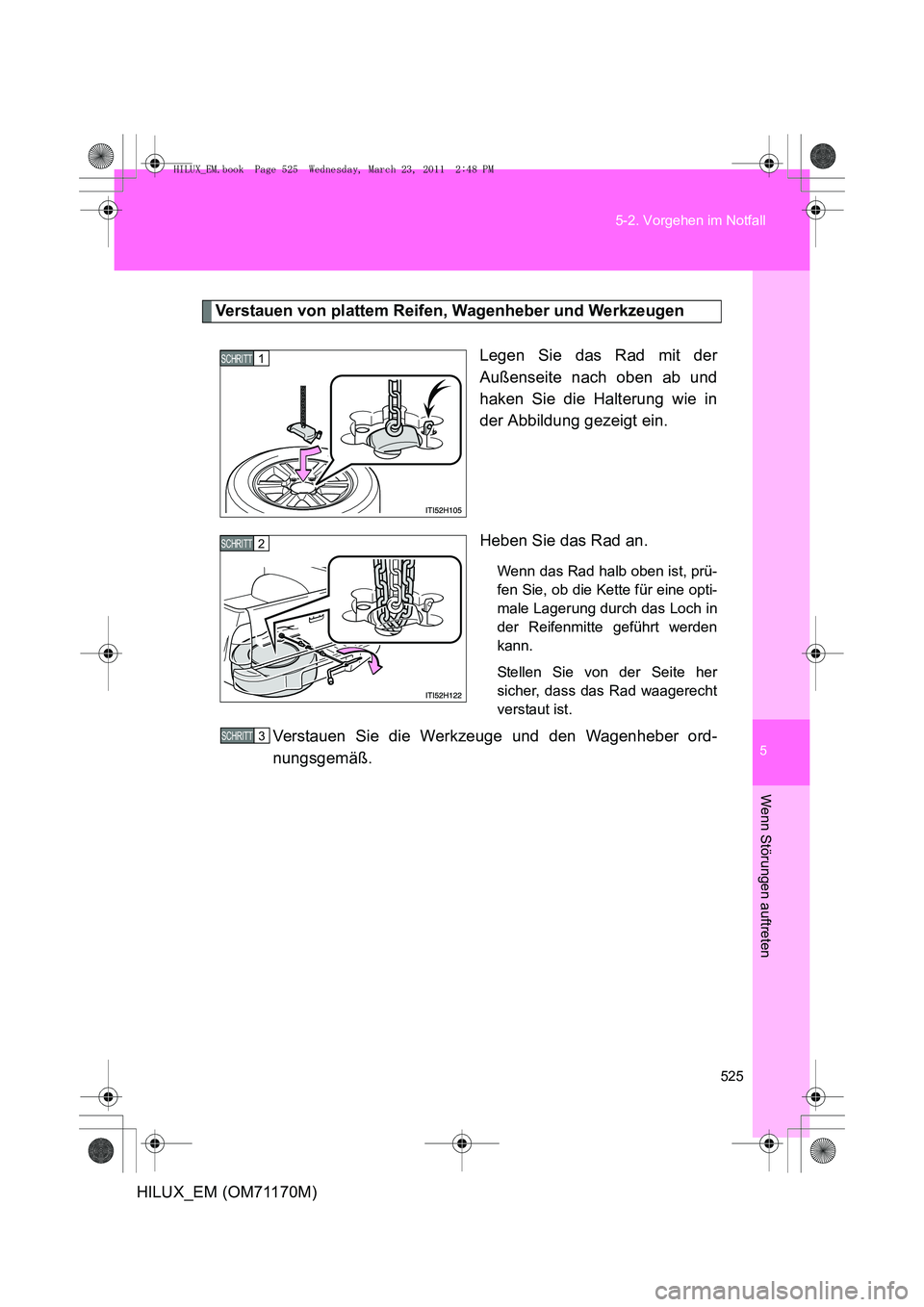

Verstauen von plattem Reifen, Wagenheber und Werkzeugen
Legen Sie das Rad mit der
Außenseite nach oben ab und
haken Sie die Halterung wie in
der Abbildung gezeigt ein.
Heben Sie das Rad an.
Wenn das Rad halb oben ist, prü-
fen Sie, ob die Kette für eine opti-
male Lagerung durch das Loch in
der Reifenmitte geführt werden
kann.
Stellen Sie von der Seite her
sicher, dass das Rad waagerecht
verstaut ist.
Verstauen Sie die Werkzeuge und den Wagenheber ord-
nungsgemäß.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 525 Wednesday, March 23, 2011 2:48 PM

526
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

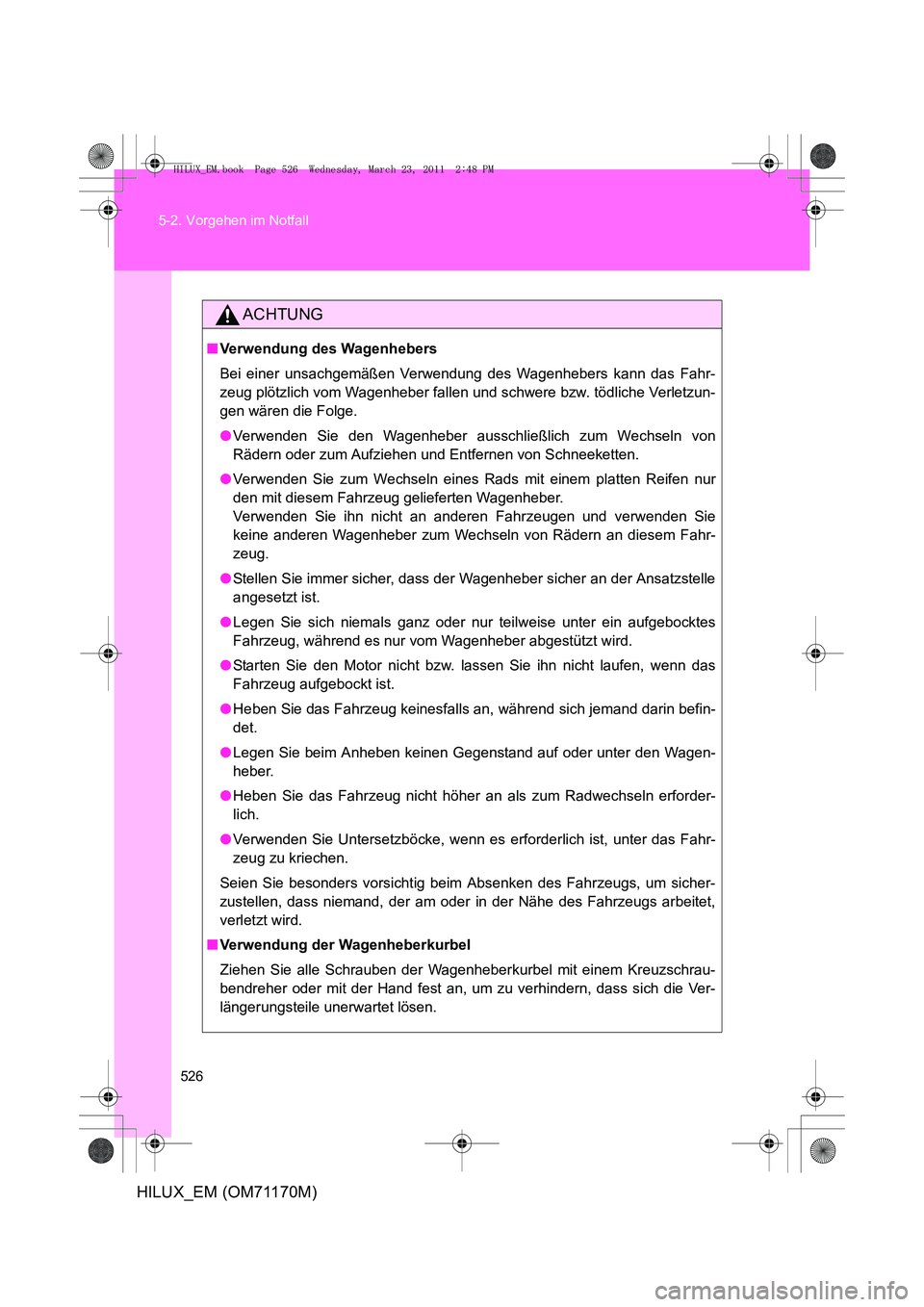

ACHTUNG
■
Verwendung des Wagenhebers
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahr-
zeug plötzlich vom Wagenheber fallen und schwere bzw. tödliche Verletzun-
gen wären die Folge.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von
Rädern oder zum Aufziehen und Entfernen von Schneeketten.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur
den mit diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie
keine anderen Wagenheber zum Wechseln von Rädern an diesem Fahr-
zeug.
● Stellen Sie immer sicher, dass der Wagenheber sicher an der Ansatzstelle
angesetzt ist.
● Legen Sie sich niemals ganz oder nur teilweise unter ein aufgebocktes
Fahrzeug, während es nur vom Wagenheber abgestützt wird.
● Starten Sie den Motor nicht bzw. lassen Sie ihn nicht laufen, wenn das
Fahrzeug aufgebockt ist.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befin-
det.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagen-
heber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforder-
lich.
● Verwenden Sie Untersetzböcke, wenn es erforderlich ist, unter das Fahr-
zeug zu kriechen.
Seien Sie besonders vorsichtig beim Absenken des Fahrzeugs, um sicher-
zustellen, dass niemand, der am oder in der Nähe des Fahrzeugs arbeitet,
verletzt wird.
■ Verwendung der Wagenheberkurbel
Ziehen Sie alle Schrauben der Wagenheber kurbel mit einem Kreuzschrau-
bendreher oder mit der Hand fest an, um zu verhindern, dass sich die Ver-
längerungsteile unerwartet lösen.
HILUX_EM.book Page 526 Wednesday, March 23, 2011 2:48 PM

5
527
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

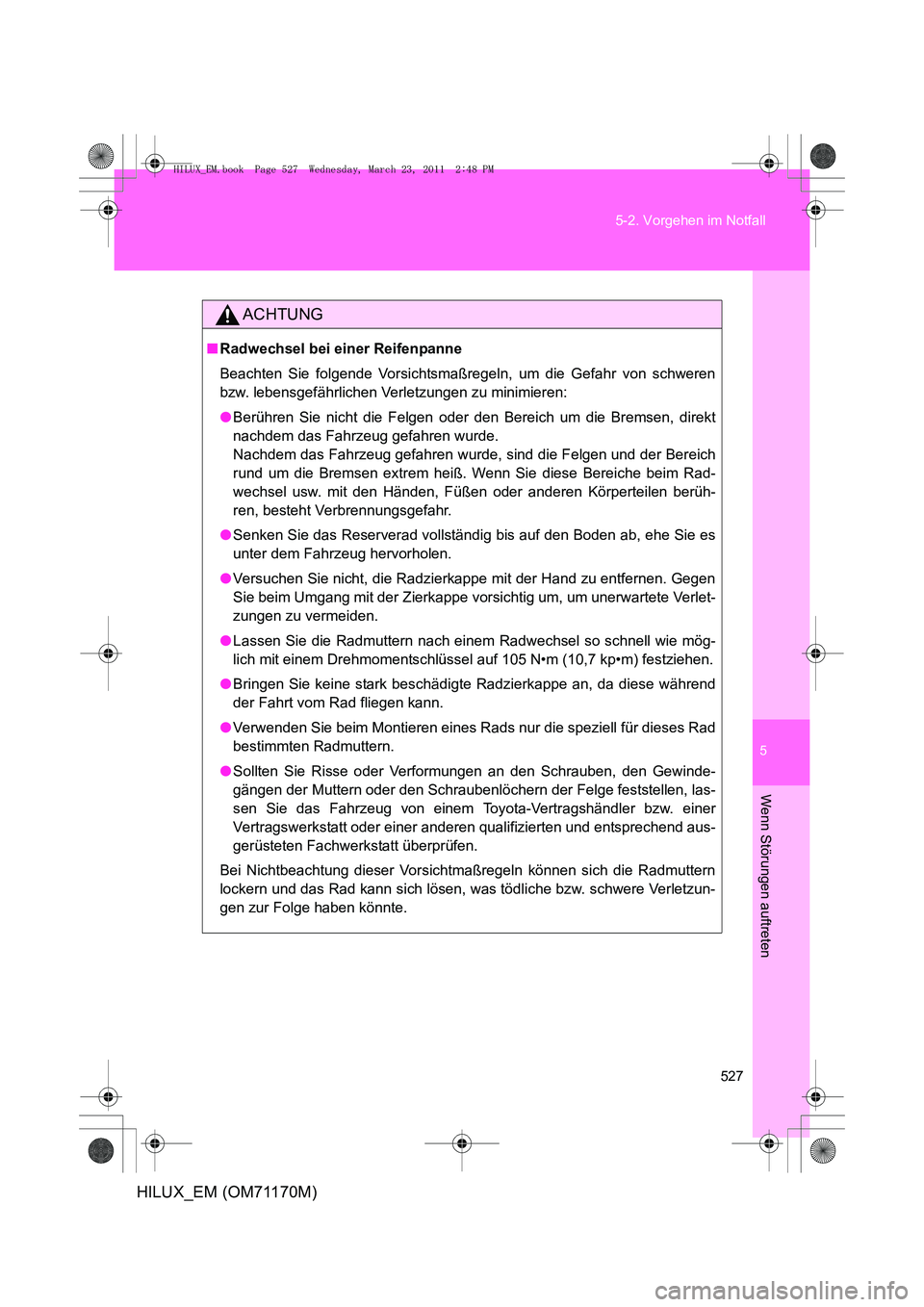

ACHTUNG
■
Radwechsel bei einer Reifenpanne
Beachten Sie folgende Vorsichtsmaßregeln, um die Gefahr von schweren
bzw. lebensgefährlichen Verletzungen zu minimieren:
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich
rund um die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Rad-
wechsel usw. mit den Händen, Fü ßen oder anderen Körperteilen berüh-
ren, besteht Verbrennungsgefahr.
● Senken Sie das Reserverad vollständig bis auf den Boden ab, ehe Sie es
unter dem Fahrzeug hervorholen.
● Versuchen Sie nicht, die Radzierkappe mit der Hand zu entfernen. Gegen
Sie beim Umgang mit der Zierkappe vorsichtig um, um unerwartete Verlet-
zungen zu vermeiden.
● Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie mög-
lich mit einem Drehmomentschlüssel auf 105 N•m (10,7 kp•m) festziehen.
● Bringen Sie keine stark beschädigte Radzierkappe an, da diese während
der Fahrt vom Rad fliegen kann.
● Verwenden Sie beim Montieren eines Rads nur die speziell für dieses Rad
bestimmten Radmuttern.
● Sollten Sie Risse oder Verformungen an den Schrauben, den Gewinde-
gängen der Muttern oder den Schraubenlöchern der Felge feststellen, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt überprüfen.
Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern
lockern und das Rad kann sich lösen, was tödliche bzw. schwere Verletzun-
gen zur Folge haben könnte.
HILUX_EM.book Page 527 Wednesday, March 23, 2011 2:48 PM

528
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

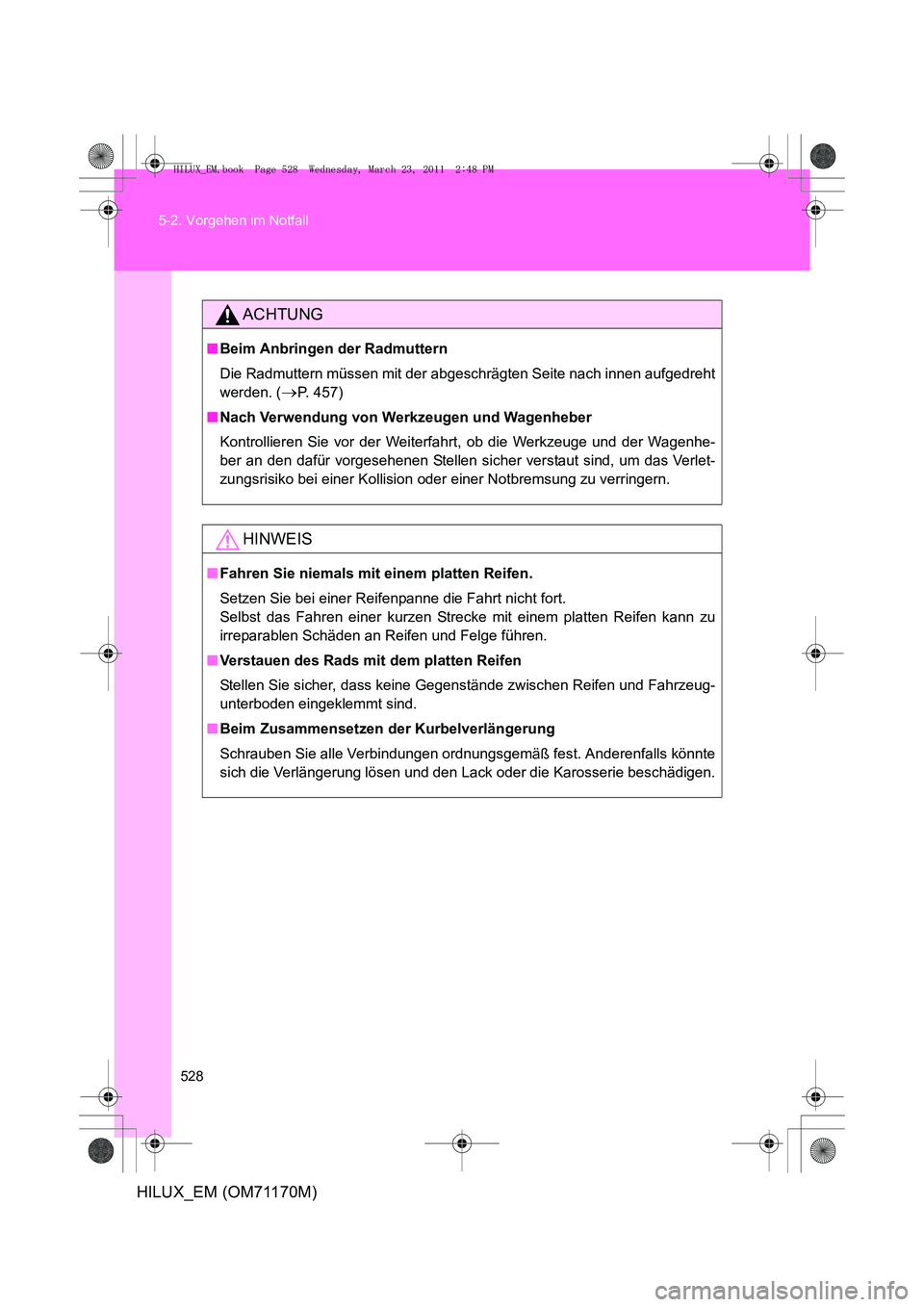

ACHTUNG
■
Beim Anbringen der Radmuttern
Die Radmuttern müssen mit der abgeschrägten Seite nach innen aufgedreht
werden. (
→P. 457)
■ Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenhe-
ber an den dafür vorgesehenen Stellen sicher verstaut sind, um das Verlet-
zungsrisiko bei einer Kollision oder einer Notbremsung zu verringern.
HINWEIS
■Fahren Sie niemals mit einem platten Reifen.
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu
irreparablen Schäden an Reifen und Felge führen.
■ Verstauen des Rads mit dem platten Reifen
Stellen Sie sicher, dass keine Gegenstände zwischen Reifen und Fahrzeug-
unterboden eingeklemmt sind.
■ Beim Zusammensetzen der Kurbelverlängerung
Schrauben Sie alle Verbindungen ordnungsgemäß fest. Anderenfalls könnte
sich die Verlängerung lösen und den Lack oder die Karosserie beschädigen.
HILUX_EM.book Page 528 Wednesday, March 23, 2011 2:48 PM

5
529
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

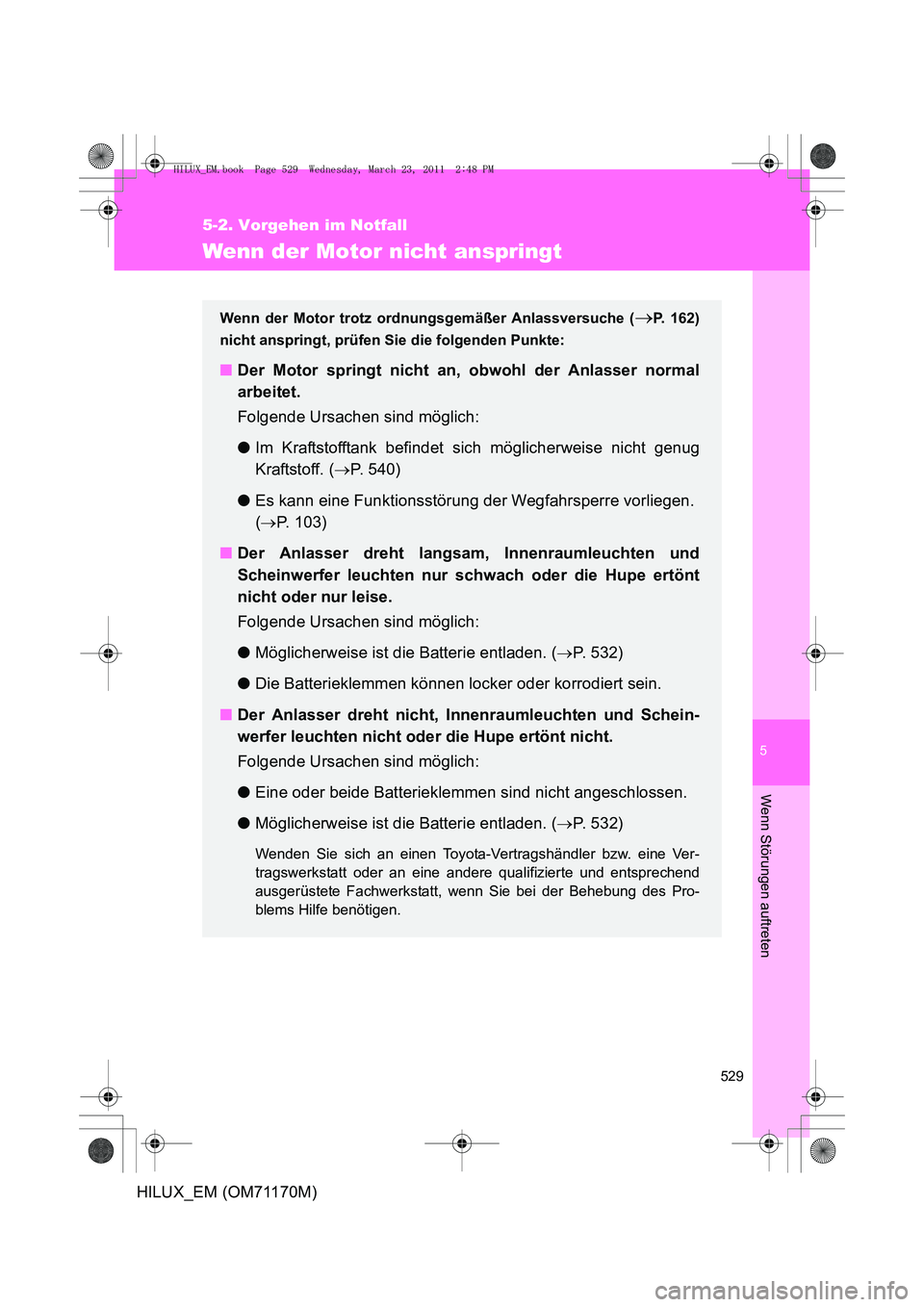

Wenn der Motor nicht anspringt
Wenn der Motor trotz ordnungsgemäßer Anlassversuche (→P. 162)
nicht anspringt, prüfen Sie die folgenden Punkte:
■ Der Motor springt nicht an, obwohl der Anlasser normal
arbeitet.
Folgende Ursachen sind möglich:
● Im Kraftstofftank befindet sich möglicherweise nicht genug
Kraftstoff. ( →P. 540)
● Es kann eine Funktionsstörung der Wegfahrsperre vorliegen.
(→ P. 103)
■ Der Anlasser dreht langsam, Innenraumleuchten und
Scheinwerfer leuchten nur schwach oder die Hupe ertönt
nicht oder nur leise.
Folgende Ursachen sind möglich:
● Möglicherweise ist die Batterie entladen. ( →P. 532)
● Die Batterieklemmen können locker oder korrodiert sein.
■ Der Anlasser dreht nicht, Innenraumleuchten und Schein-
werfer leuchten nicht oder die Hupe ertönt nicht.
Folgende Ursachen sind möglich:
● Eine oder beide Batterieklemmen sind nicht angeschlossen.
● Möglicherweise ist die Batterie entladen. ( →P. 532)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt, wenn Sie bei der Behebung des Pro-
blems Hilfe benötigen.
HILUX_EM.book Page 529 Wednesday, March 23, 2011 2:48 PM

530
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

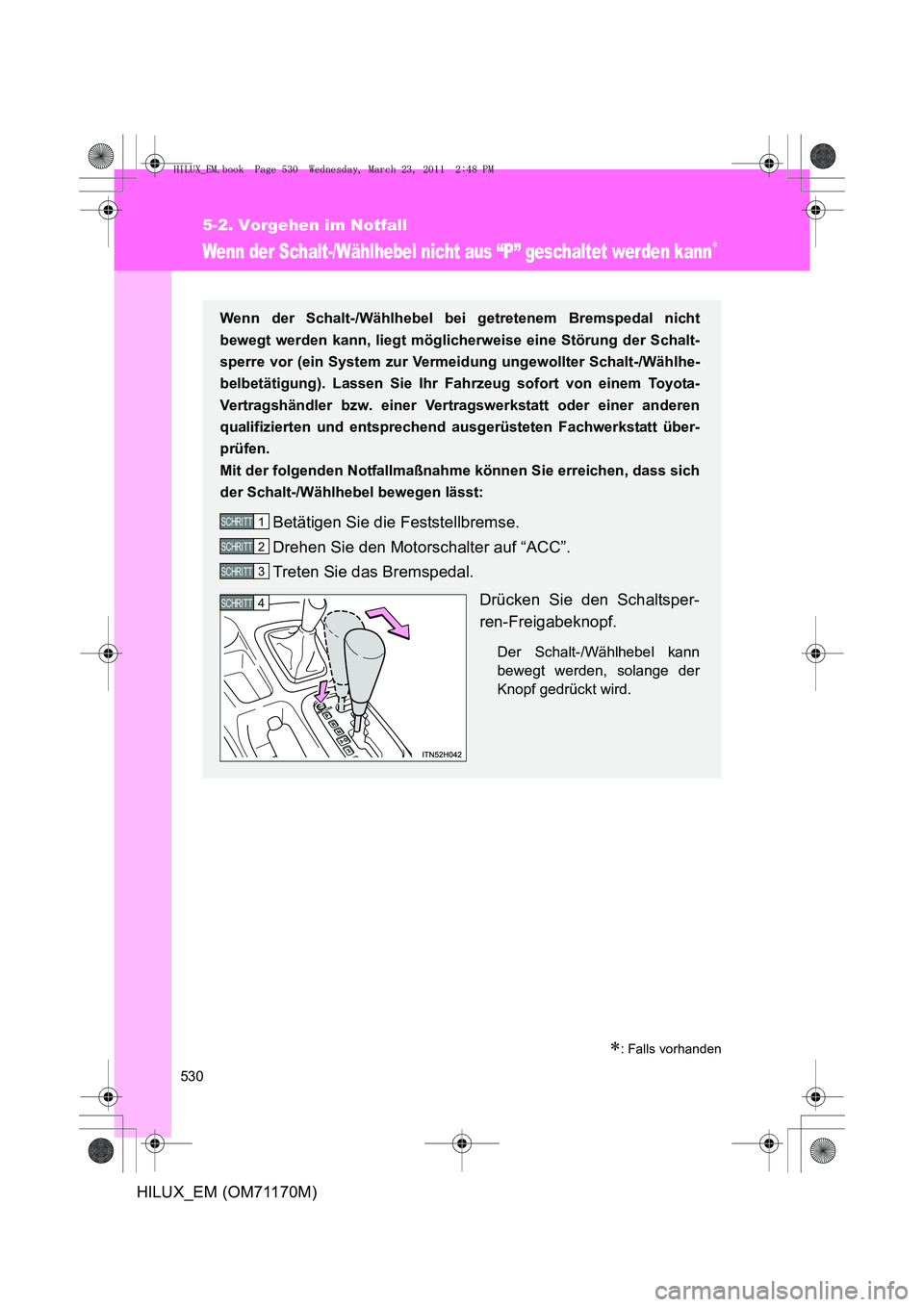

Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet werden kann∗
∗: Falls vorhanden
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht
bewegt werden kann, liegt möglicherweise eine Störung der Schalt-
sperre vor (ein System zur Vermeidung ungewollter Schalt-/Wählhe-
belbetätigung). Lassen Sie Ihr Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt über-
prüfen.
Mit der folgenden Notfallmaßnahme können Sie erreichen, dass sich
der Schalt-/Wählhebel bewegen lässt:
Betätigen Sie die Feststellbremse.
Drehen Sie den Motorschalter auf “ACC”.
Treten Sie das Bremspedal.
Drücken Sie den Schaltsper-
ren-Freigabeknopf.
Der Schalt-/Wählhebel kann
bewegt werden, solange der
Knopf gedrückt wird.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_EM.book Page 530 Wednesday, March 23, 2011 2:48 PM
