Page 461 of 588

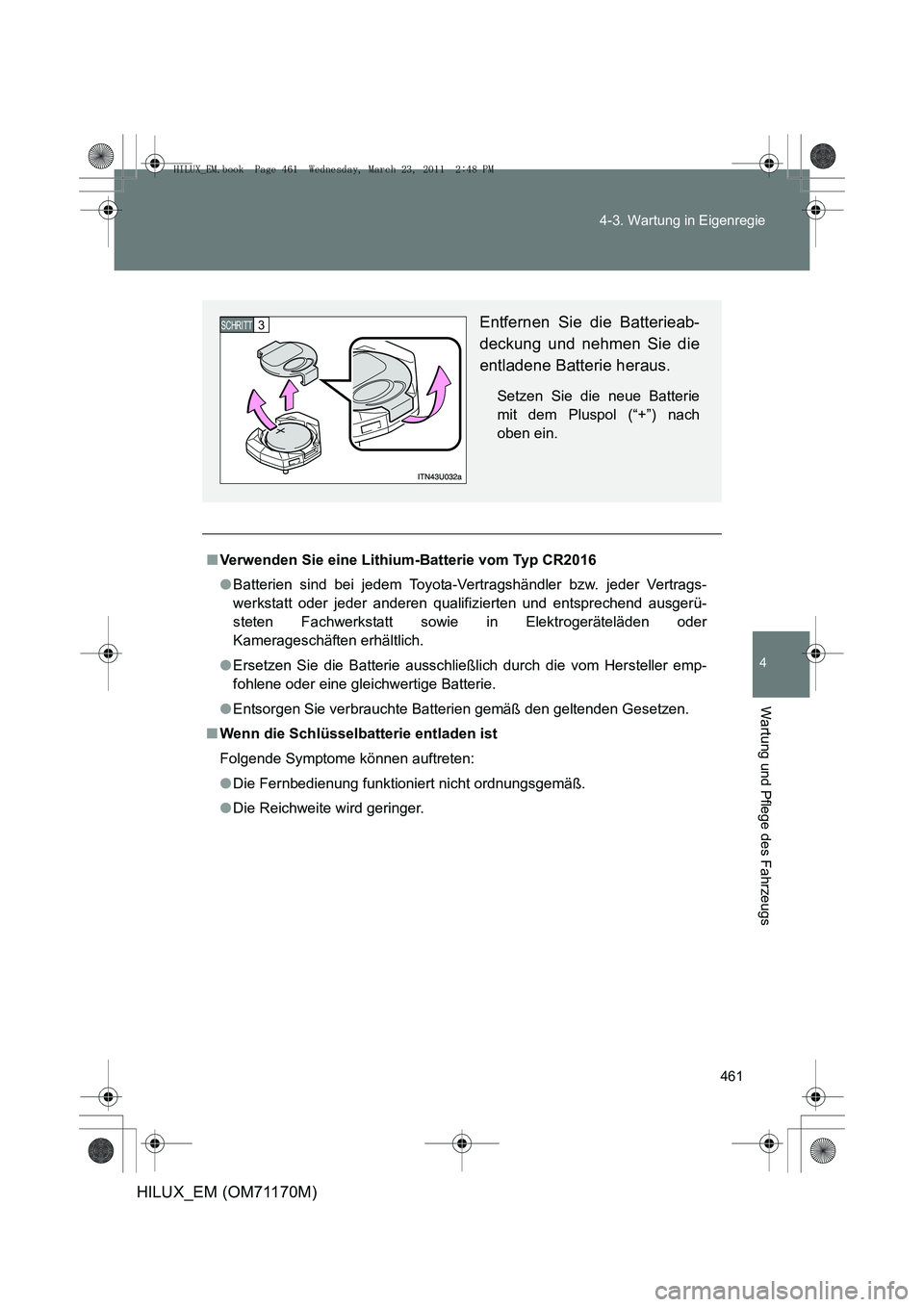

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 461
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
■
Verwenden Sie eine Lithium-Batterie vom Typ CR2016
●Batterien sind bei jedem Toyota-Vertragshändler bzw. je

Page 462 of 588

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 462
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
ACHTUNG
■
Entfernte Batterie und andere Teile
Von Kindern fernhalten. Es handelt sich  hierbei um Kleinteile, die zum
Ersticken führen können, we

Page 463 of 588

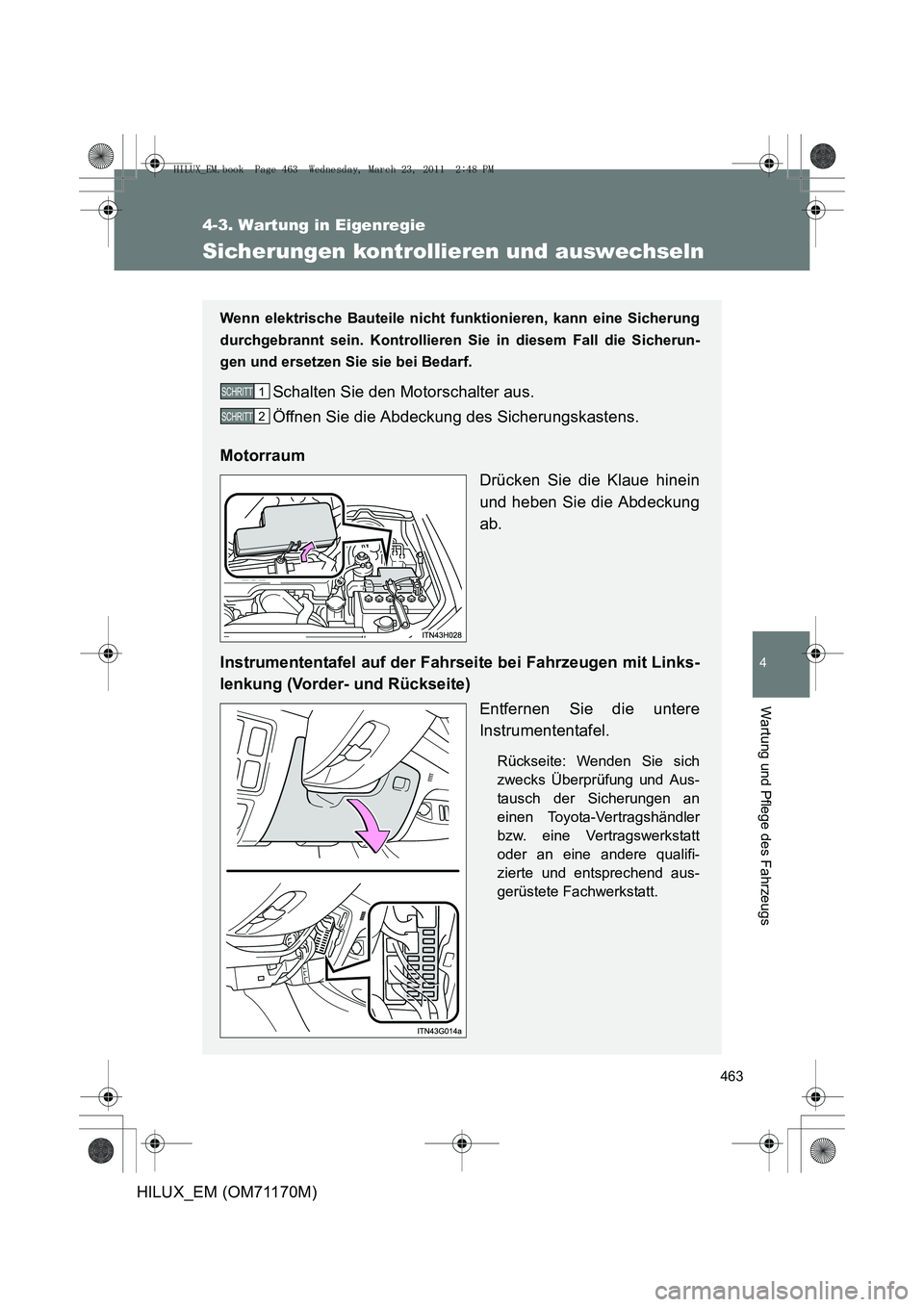

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 463
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Sicherungen kontrollieren und auswechseln
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durch

Page 464 of 588

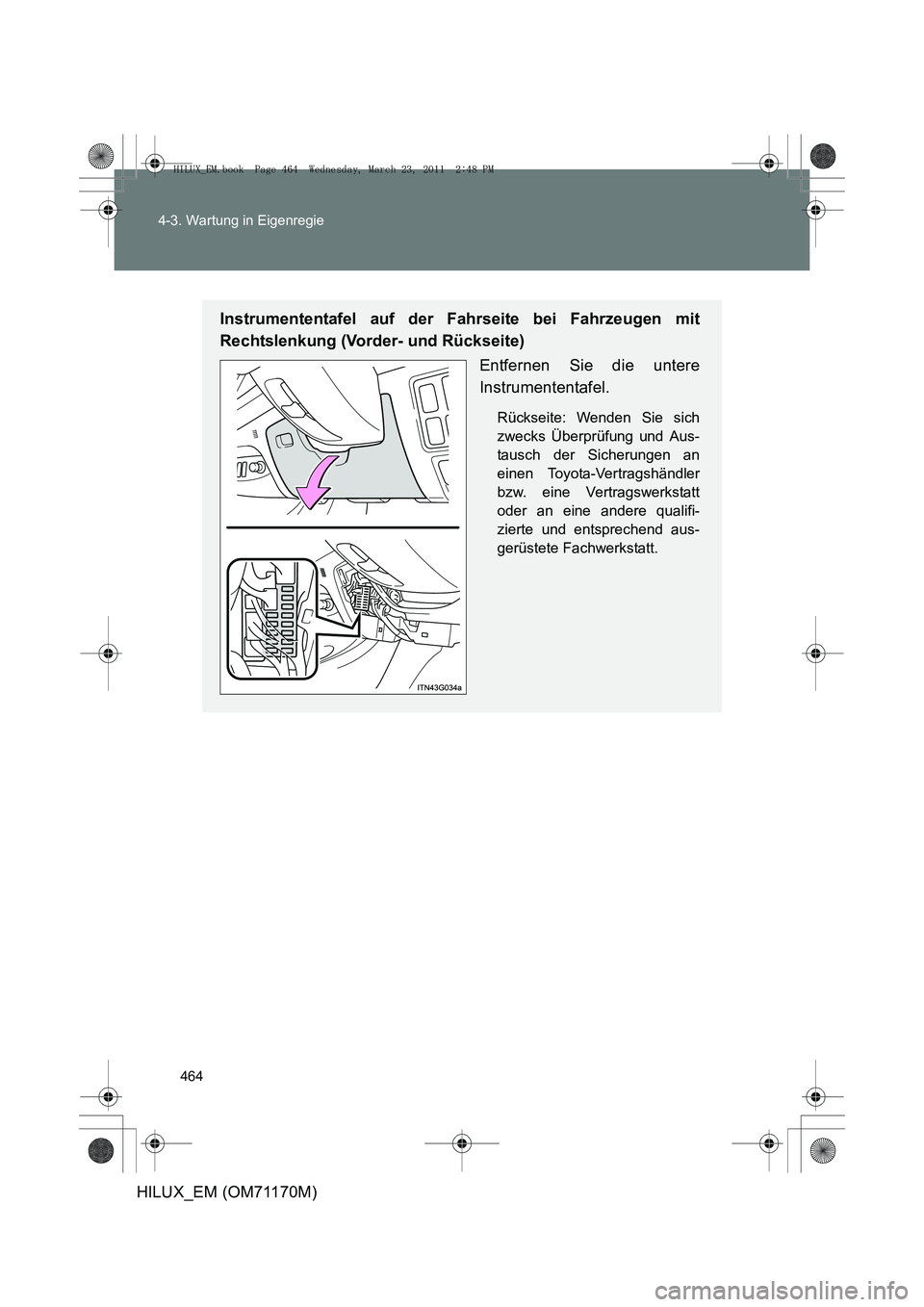

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 464
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Instrumententafel auf der Fahrseite bei Fahrzeugen mit
Rechtslenkung (Vorder- und Rückseite)
Entfernen Sie die untere
Instrumententafel.
Rückseite:

Page 465 of 588

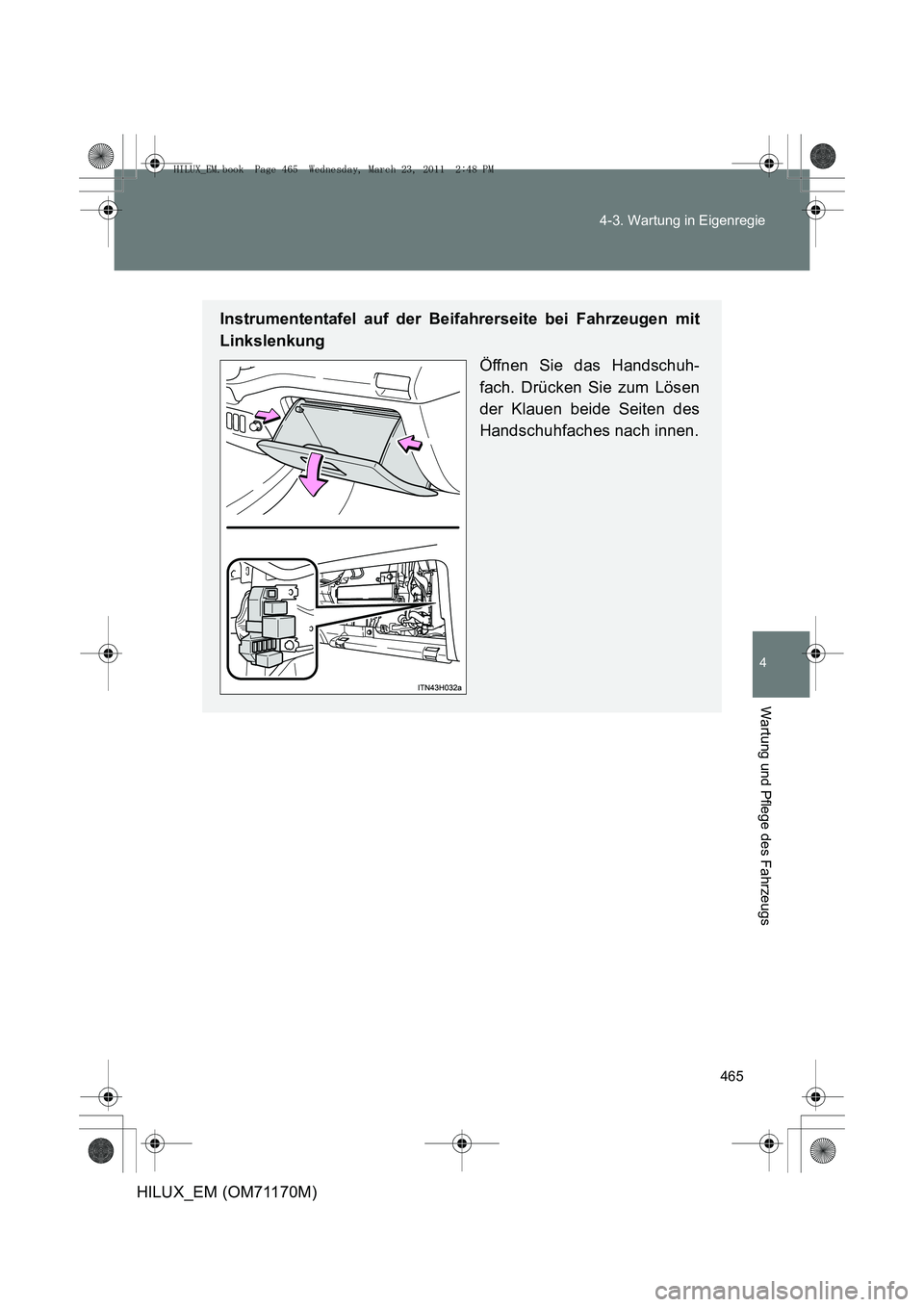

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 465
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Instrumententafel auf der Beifahrerseite bei Fahrzeugen mit
Linkslenkung
Öffnen Sie das Handschuh-
fach. Drücken

Page 466 of 588

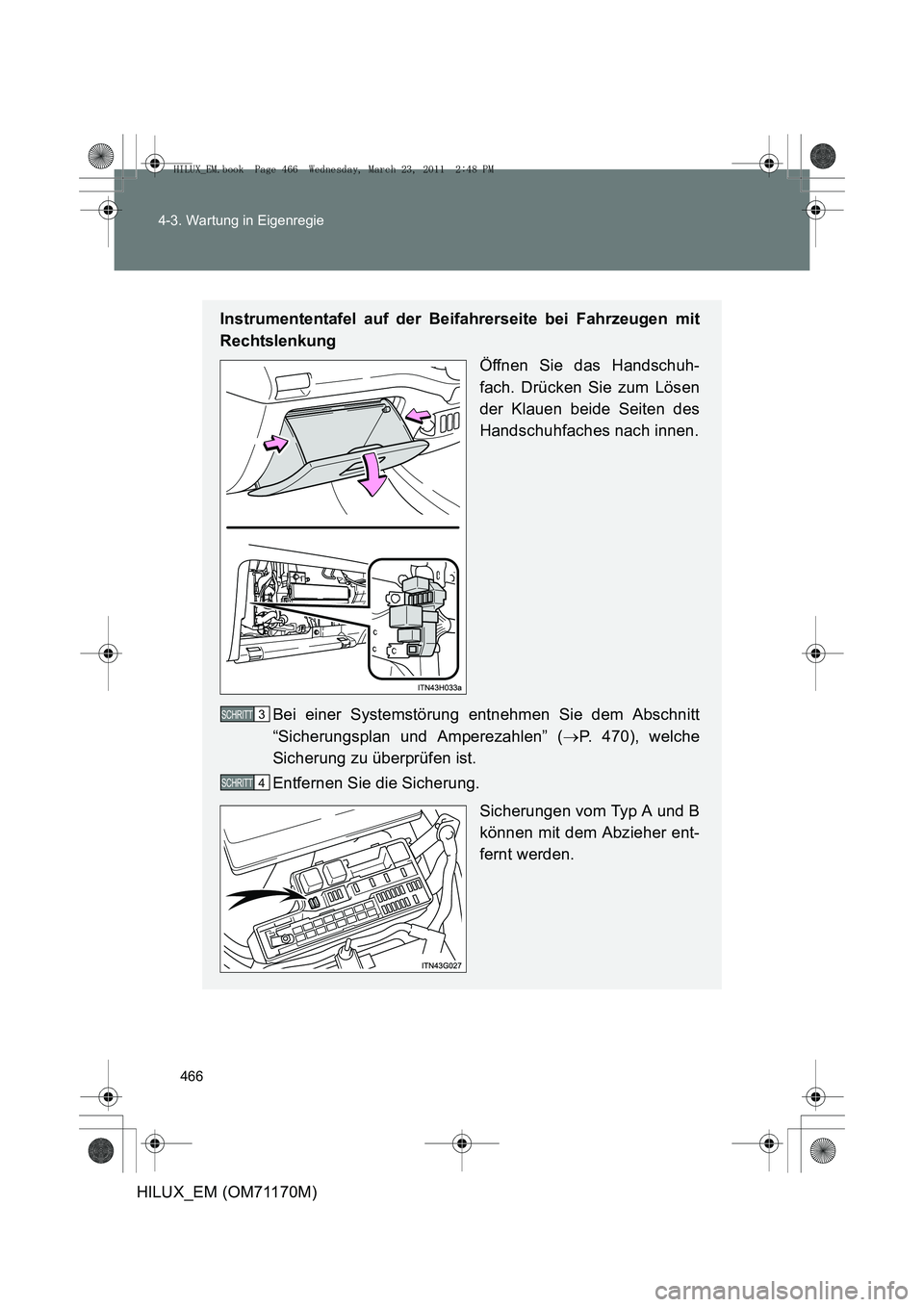

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 466
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Instrumententafel auf der Beifahrerseite bei Fahrzeugen mit
Rechtslenkung
Öffnen Sie das Handschuh-
fach. Drücken Sie zum Lösen
der Klauen beide S

Page 467 of 588

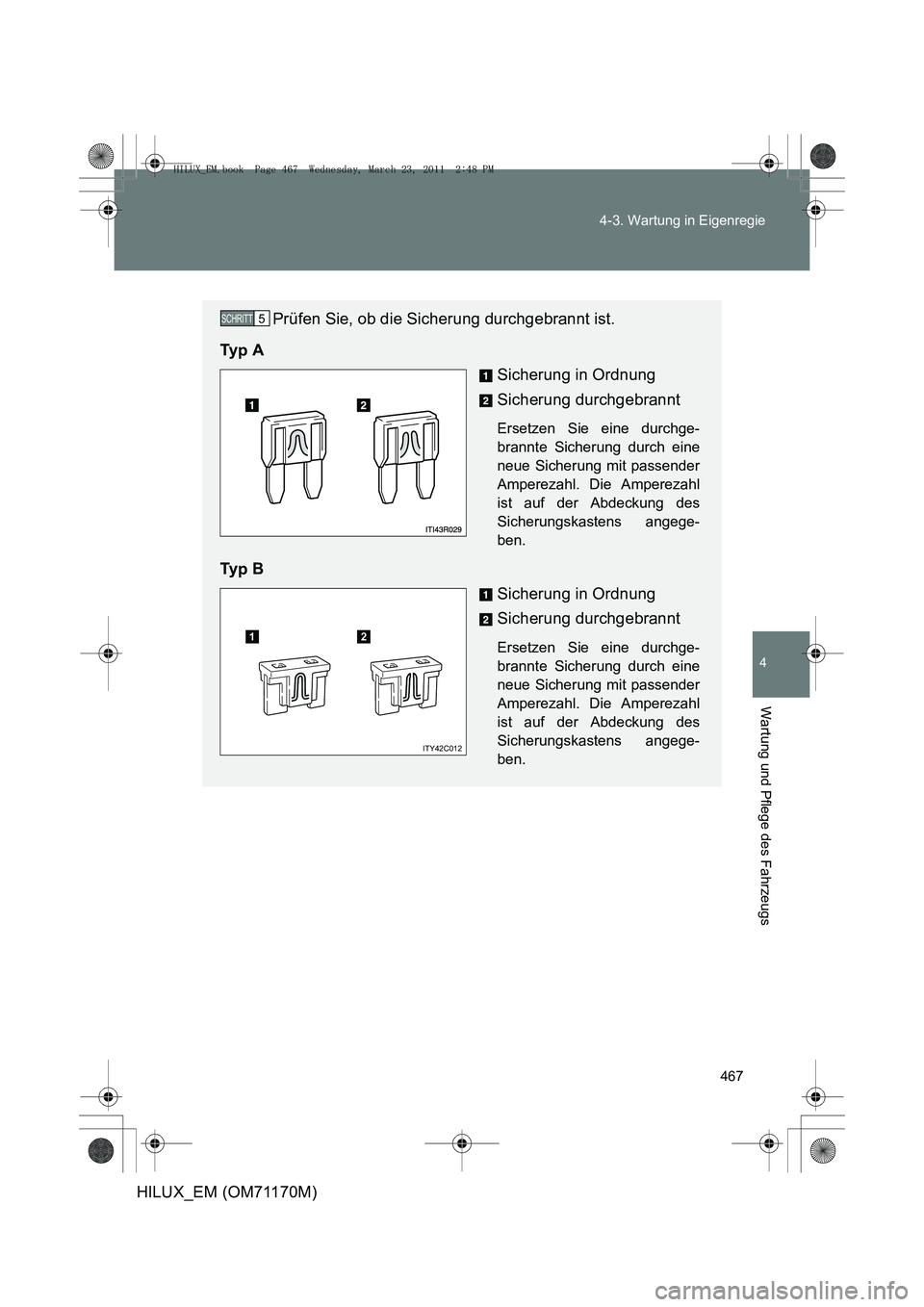

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 467
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Ty p  A Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie

Page 468 of 588

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 468
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Ty p  C
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchge-
brannte Sicherung durch eine
neue Sicherung mit passender
Amperezahl.

Page 469 of 588

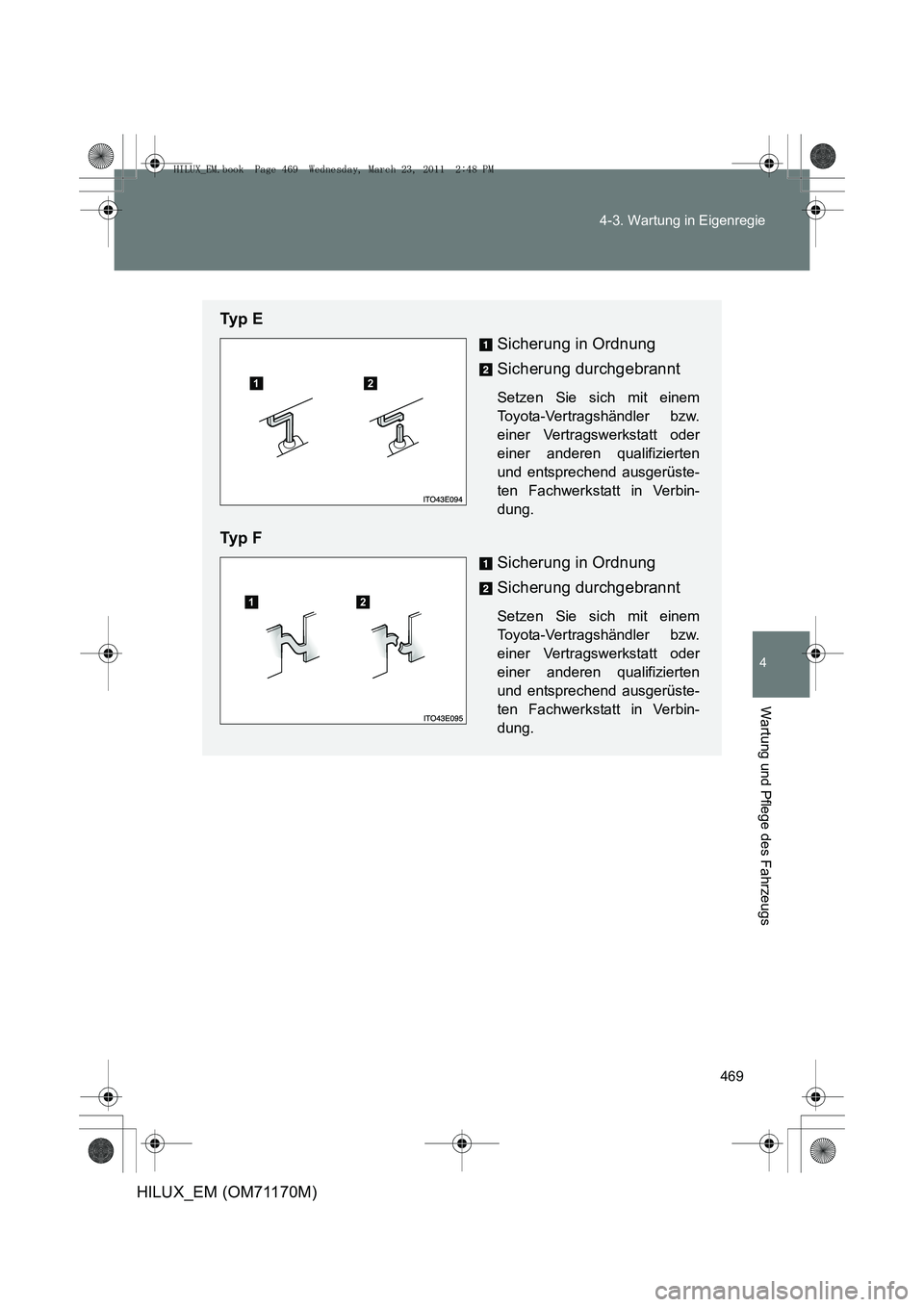

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 469
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Ty p  E
Sicherung in Ordnung
Sicherung durchgebrannt
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer

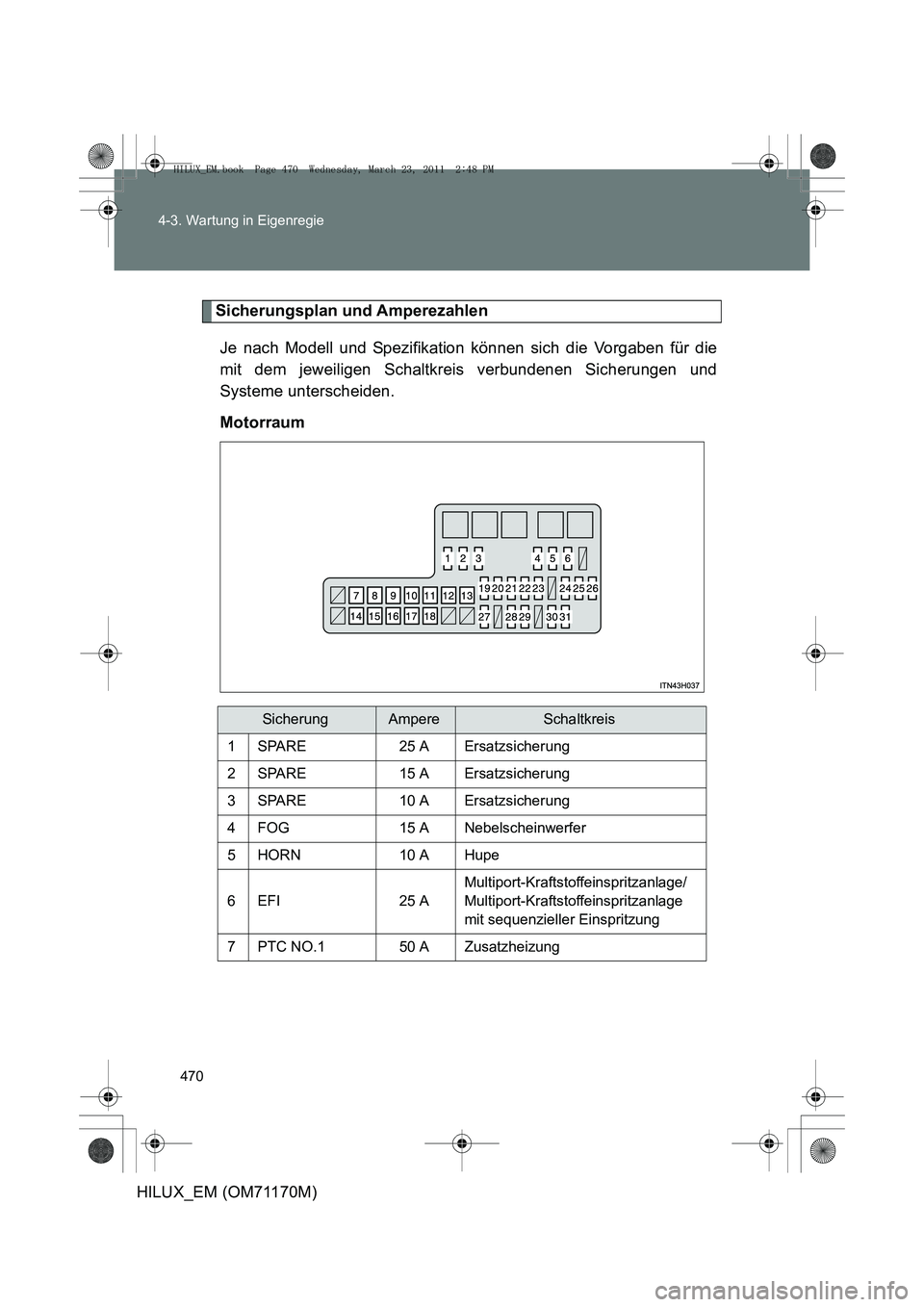

Page 470 of 588

TOYOTA HILUX 2011  Betriebsanleitungen (in German) 470
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Sicherungsplan und Amperezahlen
Je nach Modell und Spezifikation können sich die Vorgaben für die
mit dem jeweiligen Schaltkreis verbundenen Sicher
