1-2. Apertura, chiusura e bloccaggio delle portiere
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)

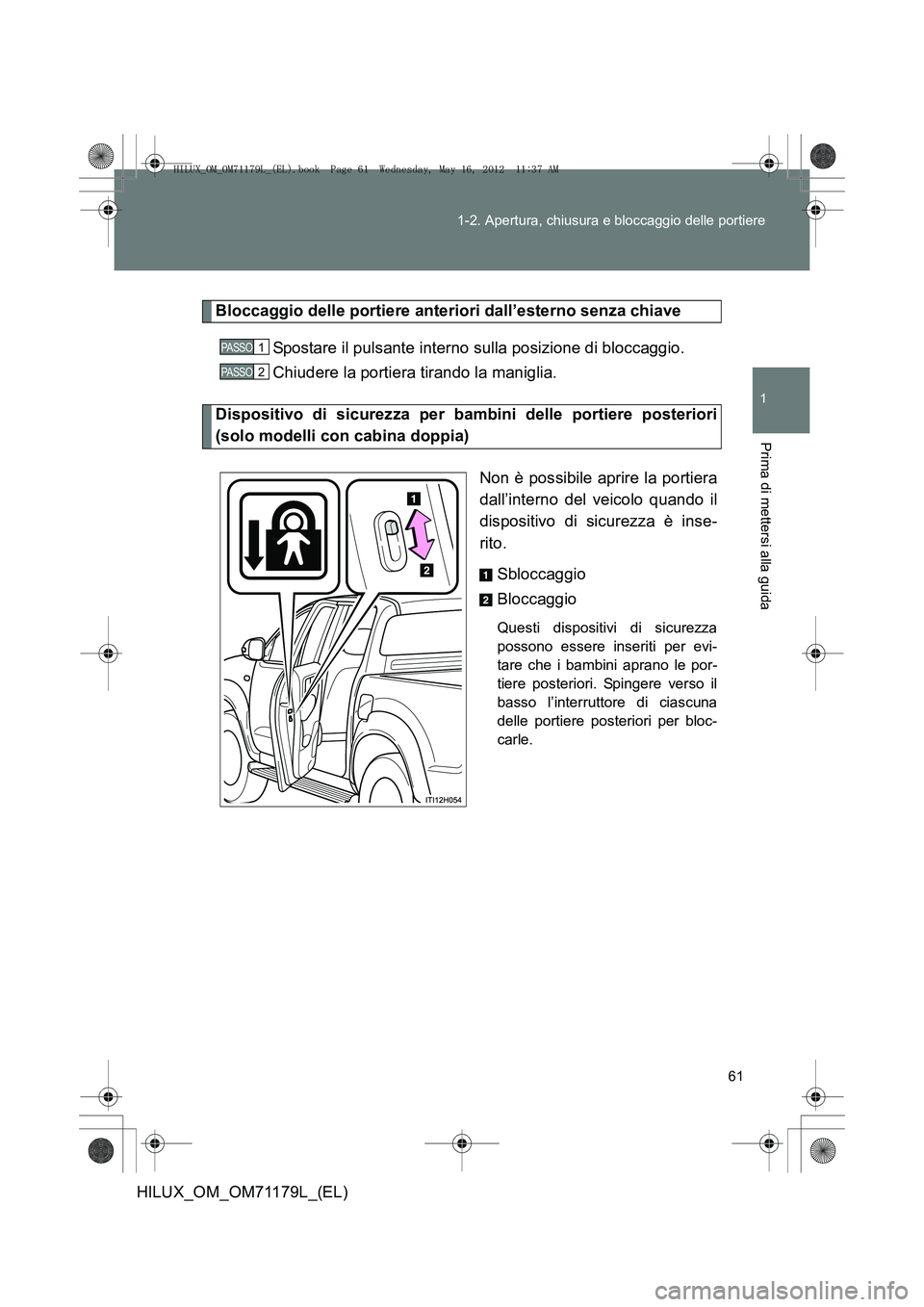

Bloccaggio delle portiere anteriori dall’esterno senza chiave
Spostare il pulsante interno sulla posizione di bloccaggio.
Chiudere la portiera tirando la maniglia.
Dispositivo di sicurezza per bambini delle portiere posteriori
(solo modelli con cabina doppia)
Non è possibile aprire la portiera
dall’interno del veicolo quando il
dispositivo di sicurezza è inse-
rito.Sbloccaggio
Bloccaggio
Questi dispositivi di sicurezza
possono essere inseriti per evi-
tare che i bambini aprano le por-
tiere posteriori. Spingere verso il
basso l’interruttore di ciascuna
delle portiere posteriori per bloc-
carle.
PASSO 1
PASSO 2
HILUX_OM_OM71179L_(EL).book Page 61 Wednesday, May 16, 2012 11:37 AM

62
1-2. Apertura, chiusura e bloccaggio delle portiere
HILUX_OM_OM71179L_(EL)

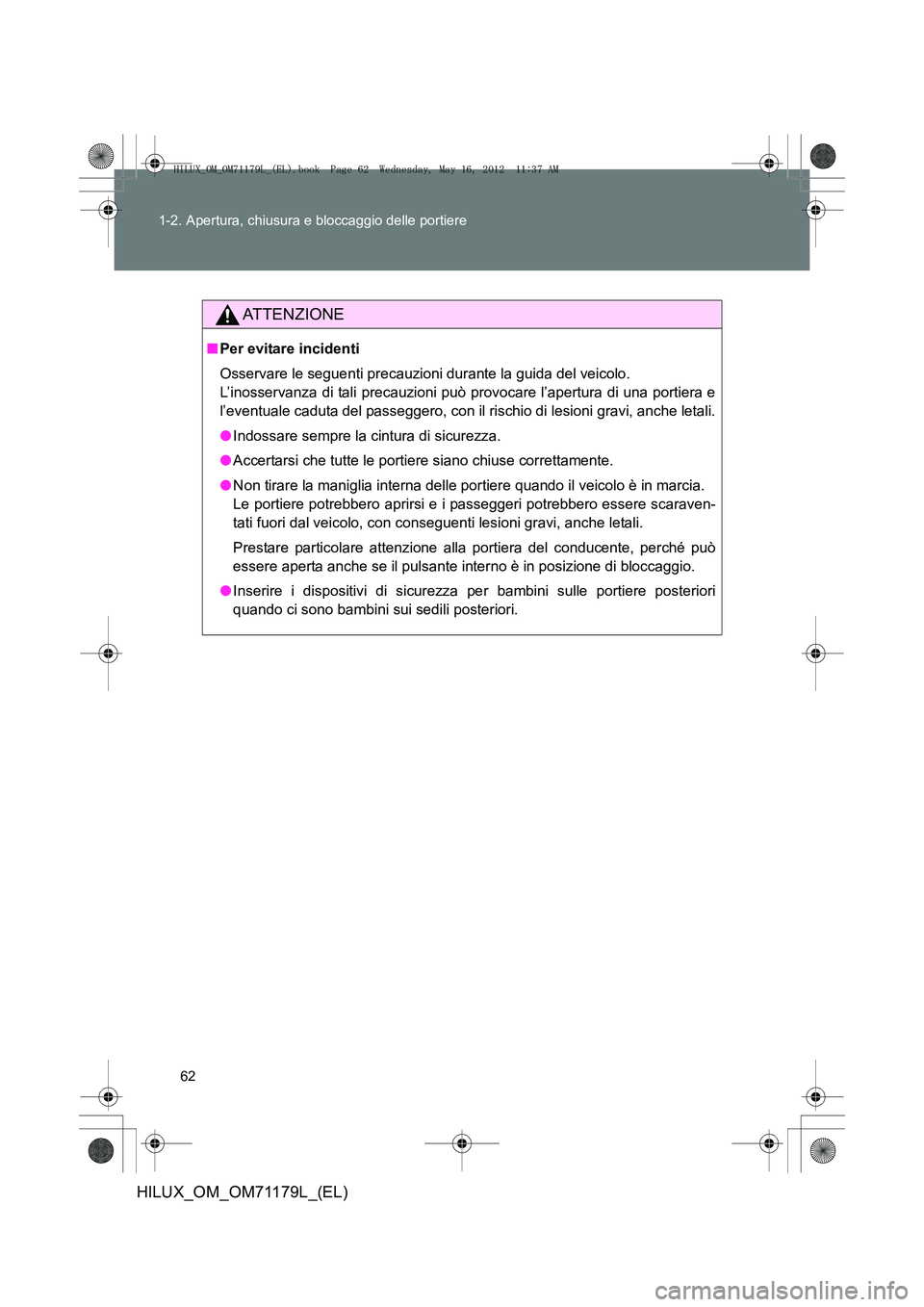

ATTENZIONE
■
Per evitare incidenti
Osservare le seguenti precauzioni durante la guida del veicolo.
L’inosservanza di tali precauzioni può provocare l’apertura di una portiera e
l’eventuale caduta del passeggero, con il rischio di lesioni gravi, anche letali.
●Indossare sempre la cintura di sicurezza.
● Accertarsi che tutte le portiere siano chiuse correttamente.
● Non tirare la maniglia interna delle portiere quando il veicolo è in marcia.
Le portiere potrebbero aprirsi e i pa sseggeri potrebbero essere scaraven-
tati fuori dal veicolo, con conseguenti lesioni gravi, anche letali.
Prestare particolare attenzione alla portiera del conducente, perché può
essere aperta anche se il pulsante interno è in posizione di bloccaggio.
● Inserire i dispositivi di sicurezza per bambini sulle portiere posteriori
quando ci sono bambini sui sedili posteriori.
HILUX_OM_OM71179L_(EL).book Page 62 Wednesday, May 16, 2012 11:37 AM

63
1
1-2. Apertura, chiusura e bloccaggio delle portiere
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)

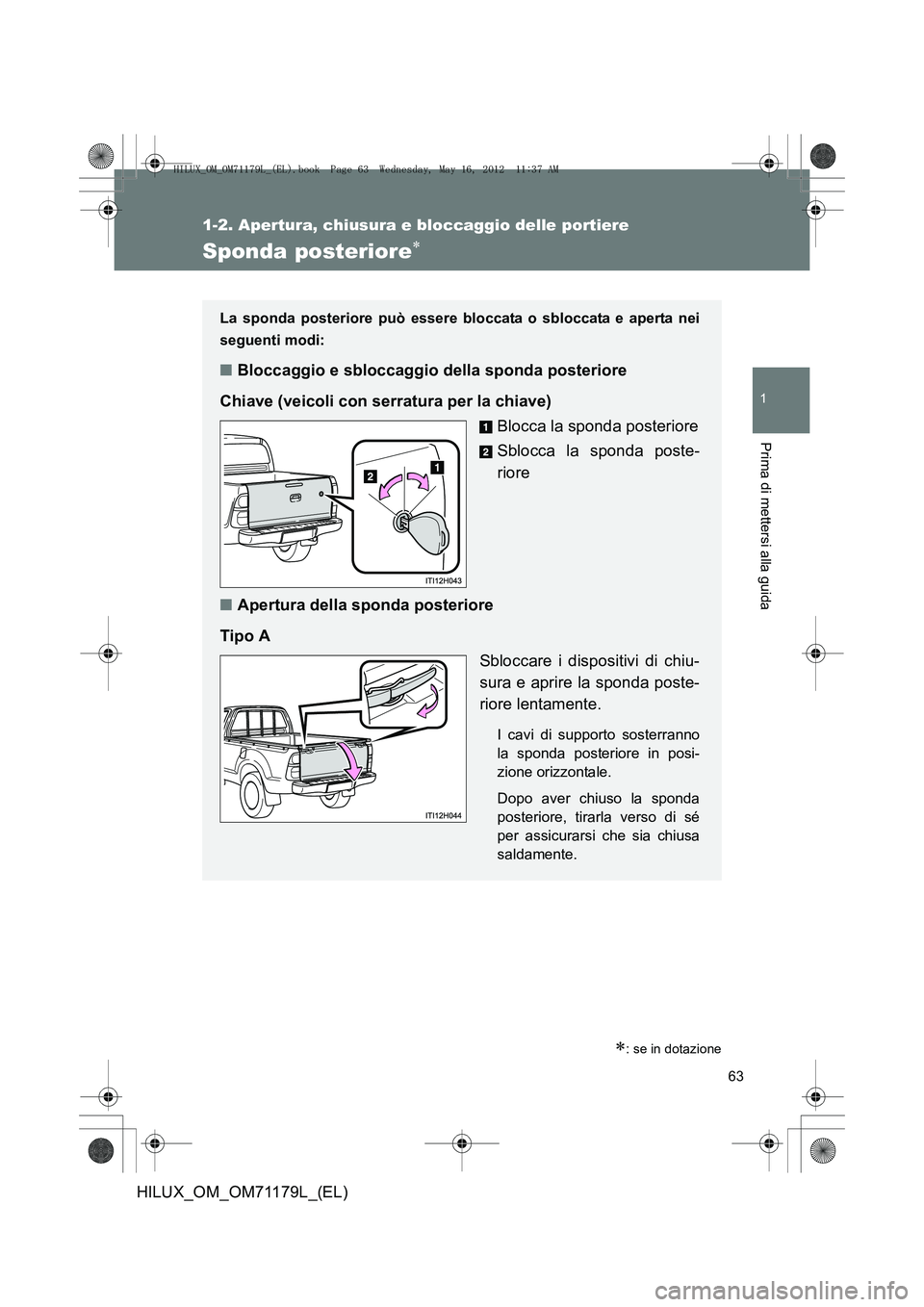

Sponda posteriore∗
∗: se in dotazione
La sponda posteriore può essere bloccata o sbloccata e aperta nei
seguenti modi:
■Bloccaggio e sbloccaggio della sponda posteriore
Chiave (veicoli con serratura per la chiave) Blocca la sponda posteriore
Sblocca la sponda poste-
riore
■ Apertura della sponda posteriore
Tipo A Sbloccare i dispositivi di chiu-
sura e aprire la sponda poste-
riore lentamente.
I cavi di supporto sosterranno
la sponda posteriore in posi-
zione orizzontale.
Dopo aver chiuso la sponda
posteriore, tirarla verso di sé
per assicurarsi che sia chiusa
saldamente.
HILUX_OM_OM71179L_(EL).book Page 63 Wednesday, May 16, 2012 11:37 AM

64
1-2. Apertura, chiusura e bloccaggio delle portiere
HILUX_OM_OM71179L_(EL)

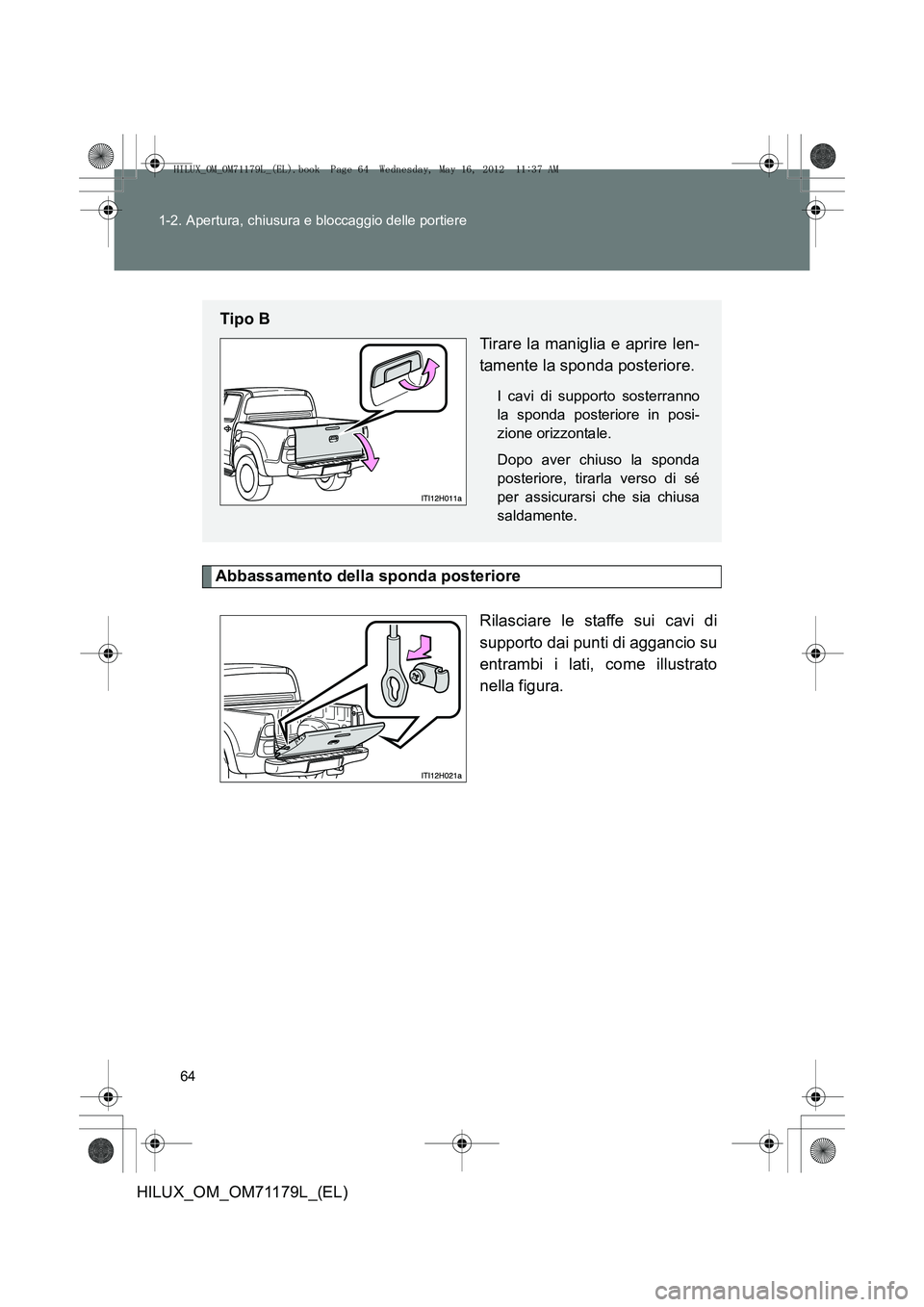

Abbassamento della sponda posteriore
Rilasciare le staffe sui cavi di
supporto dai punti di aggancio su
entrambi i lati, come illustrato
nella figura.
Tipo BTirare la maniglia e aprire len-
tamente la sponda posteriore.
I cavi di supporto sosterranno
la sponda posteriore in posi-
zione orizzontale.
Dopo aver chiuso la sponda
posteriore, tirarla verso di sé
per assicurarsi che sia chiusa
saldamente.
HILUX_OM_OM71179L_(EL).book Page 64 Wednesday, May 16, 2012 11:37 AM

65
1-2. Apertura, chiusura e bloccaggio delle portiere
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)

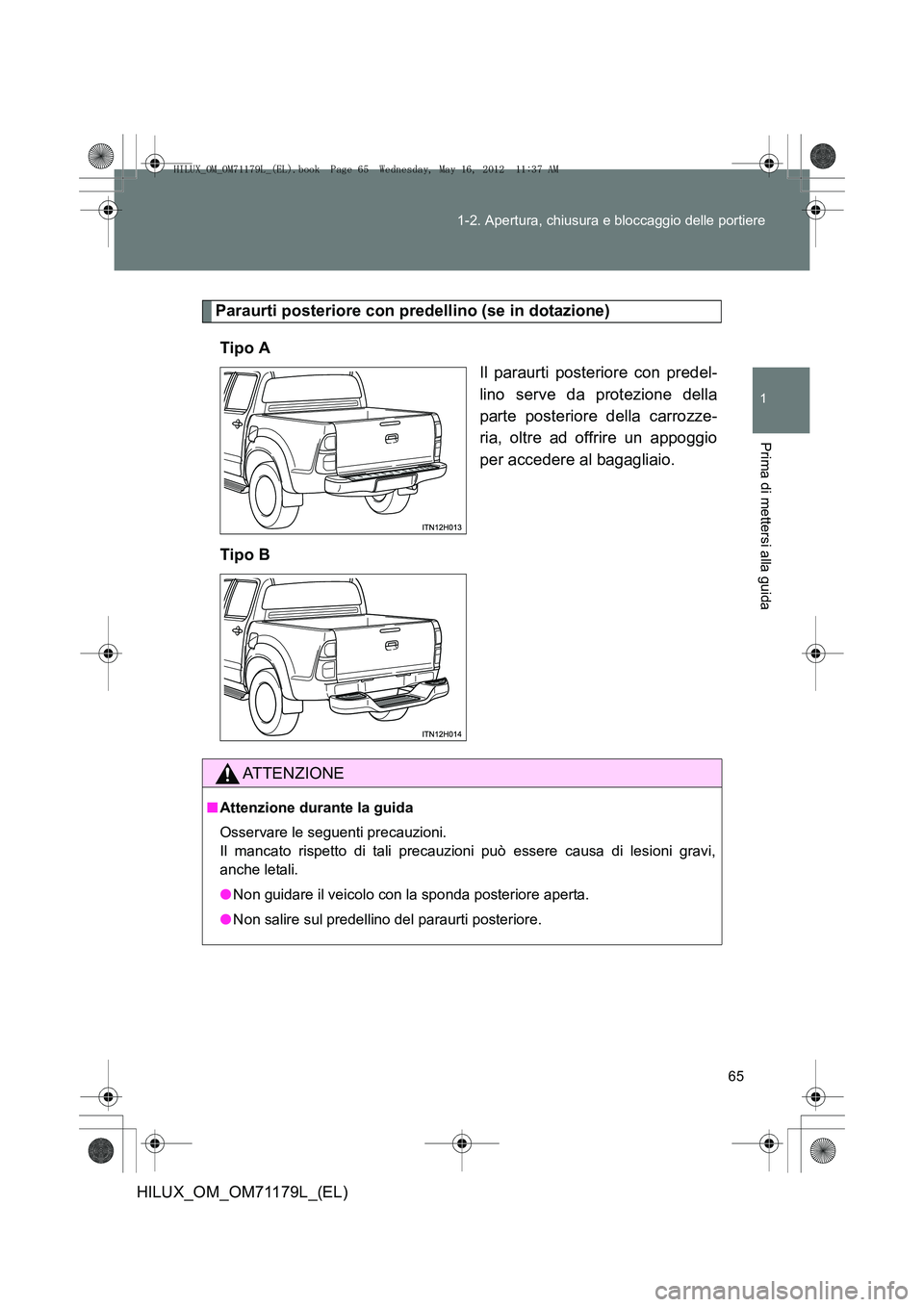

Paraurti posteriore con predellino (se in dotazione)
Tipo A Il paraurti posteriore con predel-
lino serve da protezione della
parte posteriore della carrozze-
ria, oltre ad offrire un appoggio
per accedere al bagagliaio.
Tipo B
ATTENZIONE
■ Attenzione durante la guida
Osservare le seguenti precauzioni.
Il mancato rispetto di tali precauzioni può essere causa di lesioni gravi,
anche letali.
●Non guidare il veicolo con la sponda posteriore aperta.
● Non salire sul predellino del paraurti posteriore.
HILUX_OM_OM71179L_(EL).book Page 65 Wednesday, May 16, 2012 11:37 AM

66
1-2. Apertura, chiusura e bloccaggio delle portiere
HILUX_OM_OM71179L_(EL)

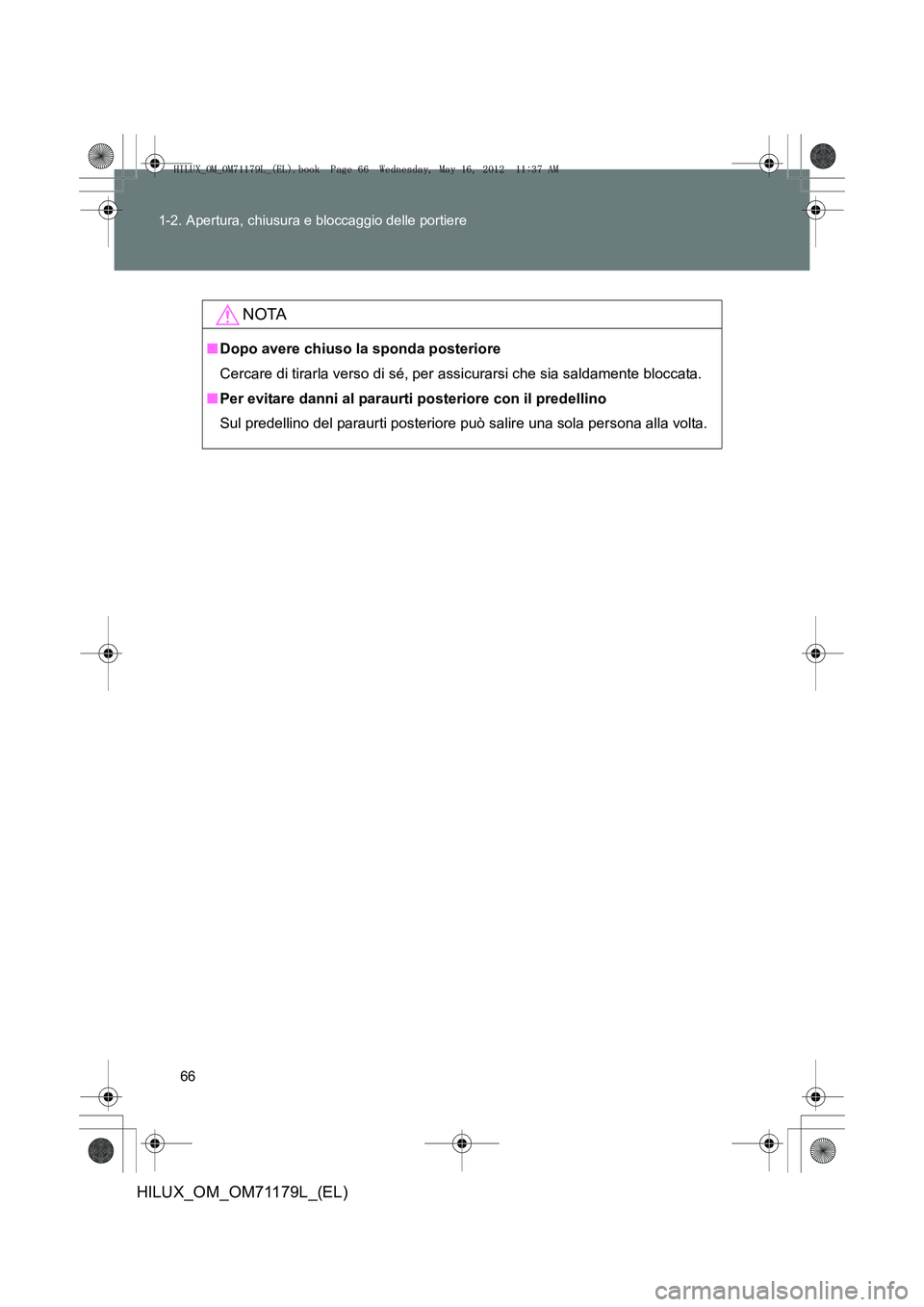

NOTA
■
Dopo avere chiuso la sponda posteriore
Cercare di tirarla verso di sé, per assicurarsi che sia saldamente bloccata.
■ Per evitare danni al paraurti posteriore con il predellino
Sul predellino del paraurti posteriore può salire una sola persona alla volta.
HILUX_OM_OM71179L_(EL).book Page 66 Wednesday, May 16, 2012 11:37 AM

67
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)
1-3. Componenti regolabili (sedili, specchietti, volante)

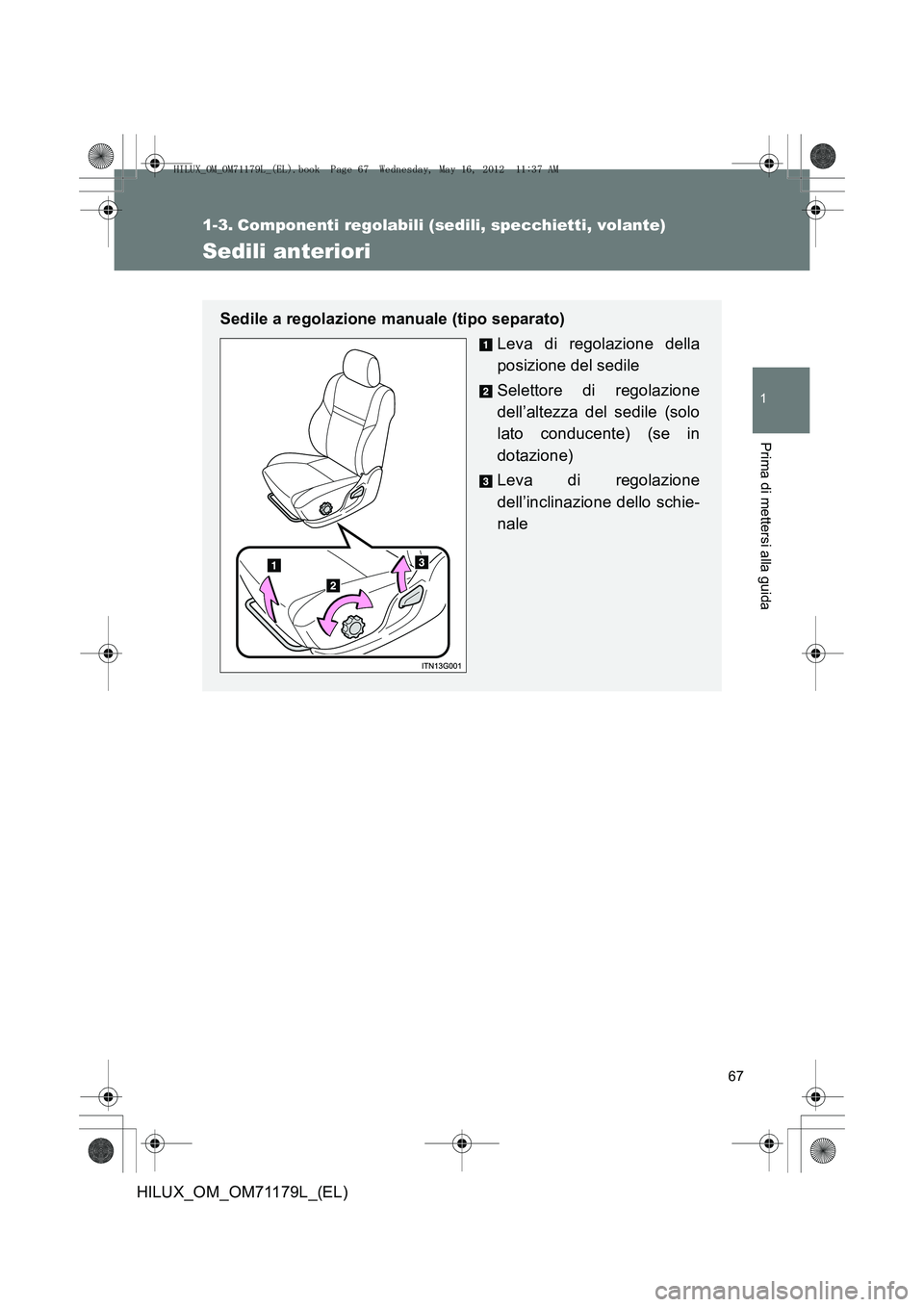

Sedili anteriori
Sedile a regolazione manuale (tipo separato)Leva di regolazione della
posizione del sedile
Selettore di regolazione
dell’altezza del sedile (solo
lato conducente) (se in
dotazione)
Leva di regolazione
dell’inclinazione dello schie-
nale
HILUX_OM_OM71179L_(EL).book Page 67 Wednesday, May 16, 2012 11:37 AM

68
1-3. Componenti regolabili (sedili, specchietti, volante)
HILUX_OM_OM71179L_(EL)

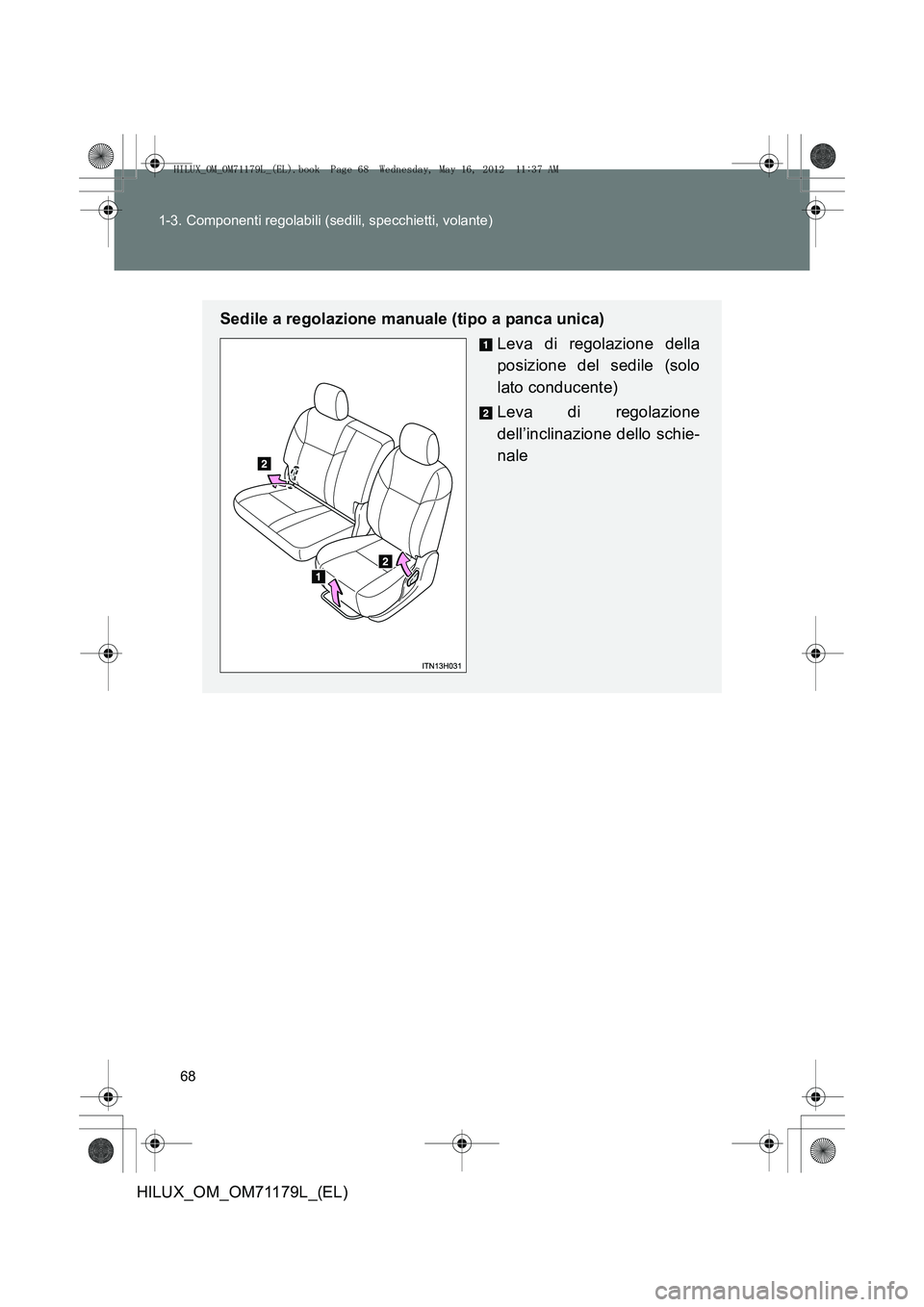

Sedile a regolazione manuale (tipo a panca unica)
Leva di regolazione della
posizione del sedile (solo
lato conducente)
Leva di regolazione
dell’inclinazione dello schie-
nale
HILUX_OM_OM71179L_(EL).book Page 68 Wednesday, May 16, 2012 11:37 AM

69
1-3. Componenti regolabili (sedili, specchietti, volante)
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)

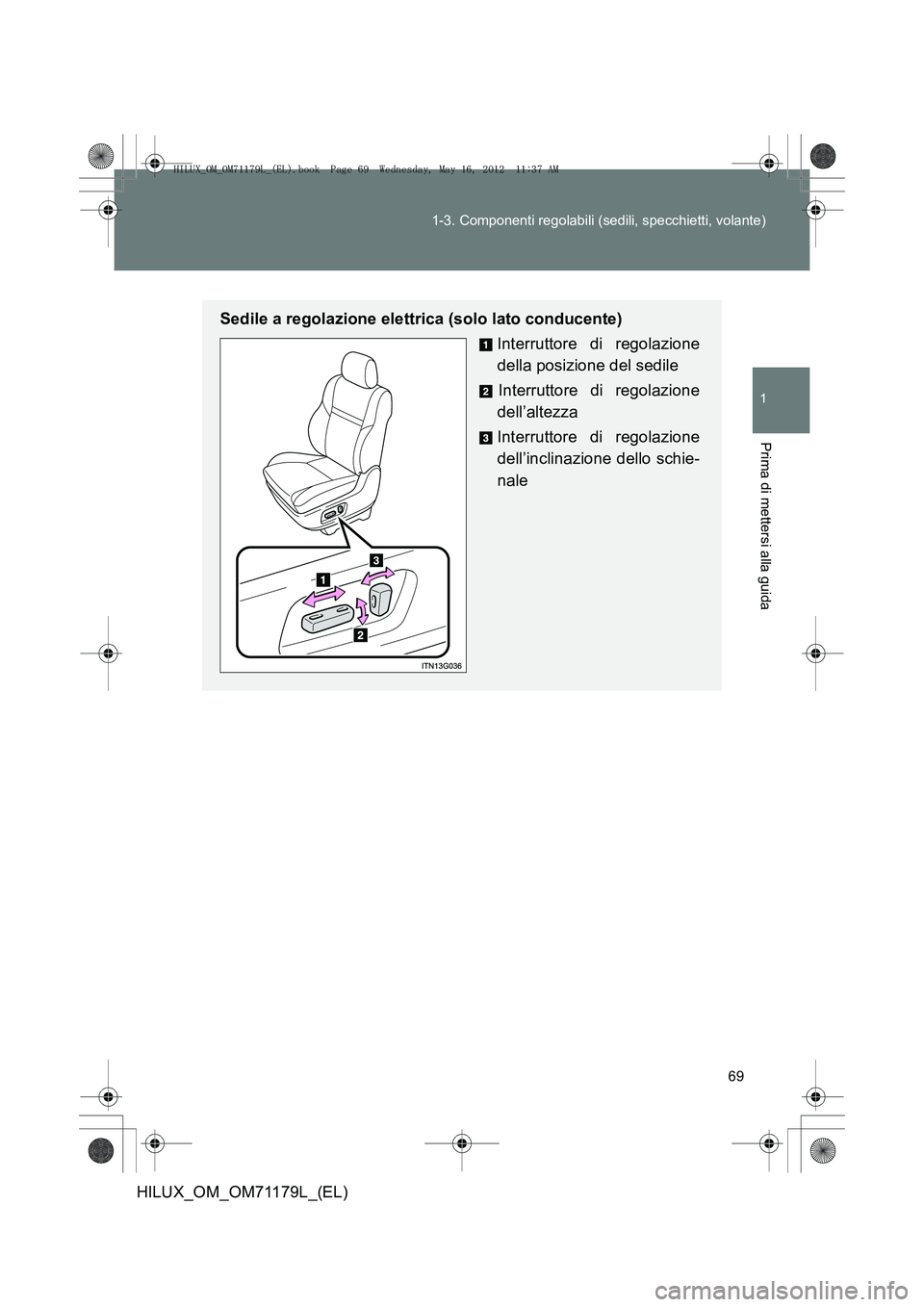

Sedile a regolazione elettrica (solo lato conducente)
Interruttore di regolazione
della posizione del sedileInterruttore di regolazione
dell’altezza
Interruttore di regolazione
dell’inclinazione dello schie-
nale
HILUX_OM_OM71179L_(EL).book Page 69 Wednesday, May 16, 2012 11:37 AM

70
1-3. Componenti regolabili (sedili, specchietti, volante)
HILUX_OM_OM71179L_(EL)

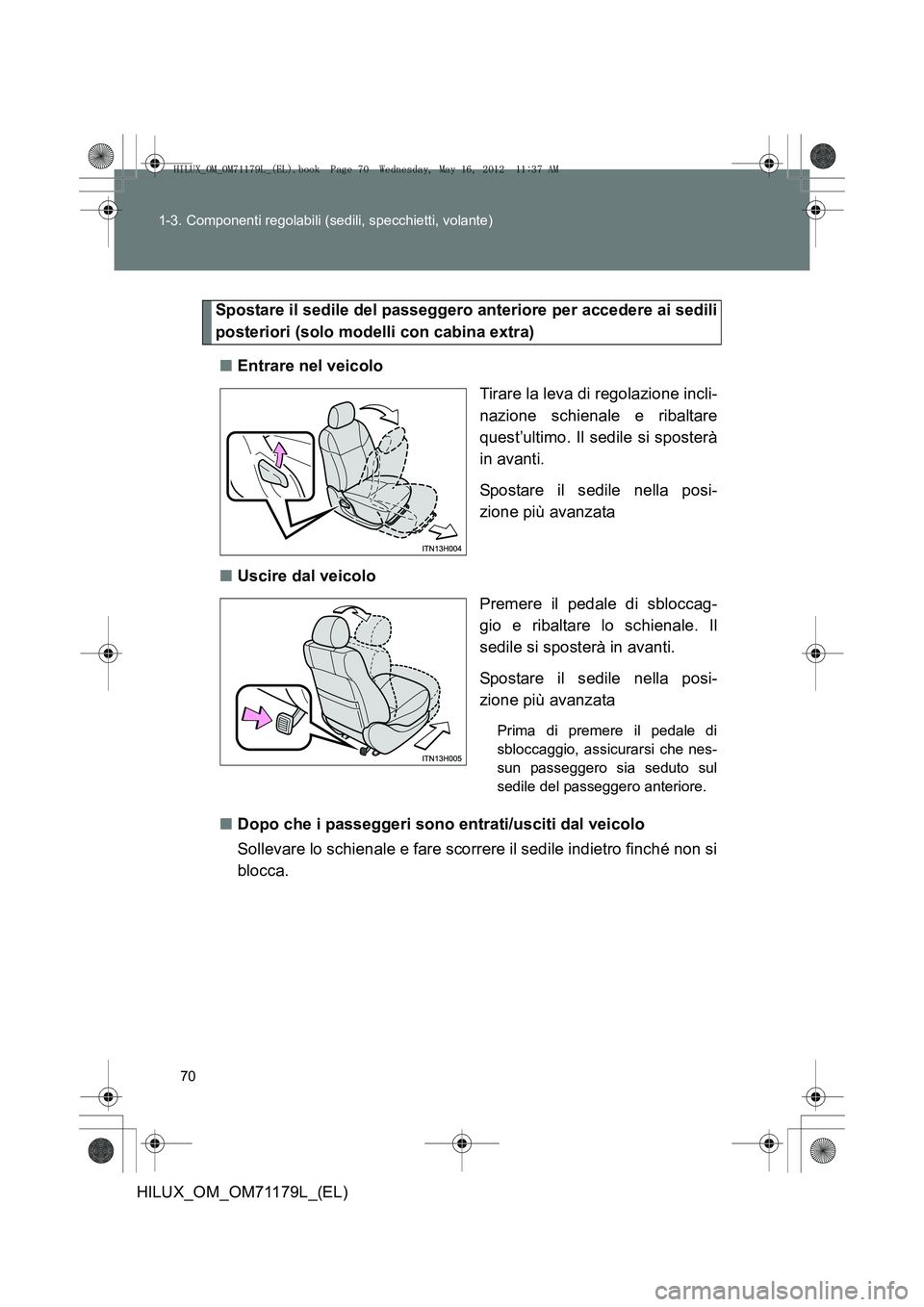

Spostare il sedile del passeggero anteriore per accedere ai sedili
posteriori (solo modelli con cabina extra)
■ Entrare nel veicolo
Tirare la leva di regolazione incli-
nazione schienale e ribaltare
quest’ultimo. Il sedile si sposterà
in avanti.
Spostare il sedile nella posi-
zione più avanzata
■ Uscire dal veicolo
Premere il pedale di sbloccag-
gio e ribaltare lo schienale. Il
sedile si sposterà in avanti.
Spostare il sedile nella posi-
zione più avanzata
Prima di premere il pedale di
sbloccaggio, assicurarsi che nes-
sun passeggero sia seduto sul
sedile del passeggero anteriore.
■Dopo che i passeggeri sono entrati/usciti dal veicolo
Sollevare lo schienale e fare scorrere il sedile indietro finché non si
blocca.
