TOYOTA HILUX 2014 Betriebsanleitungen (in German)

3816-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)

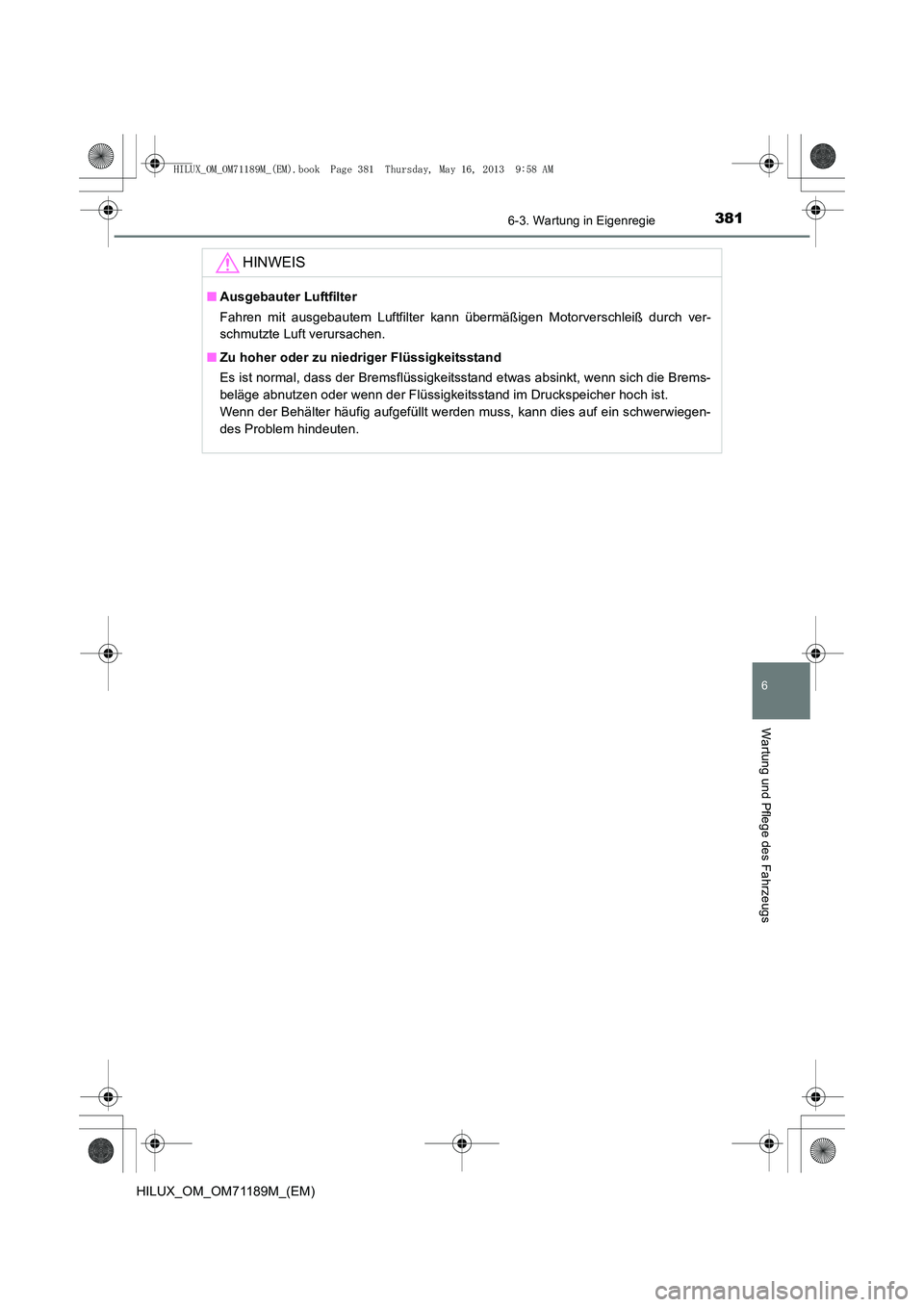

HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.
HILUX_OM_OM71189M_(EM).book Page 381 Thursday, May 16, 2013 9:58 AM

3826-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

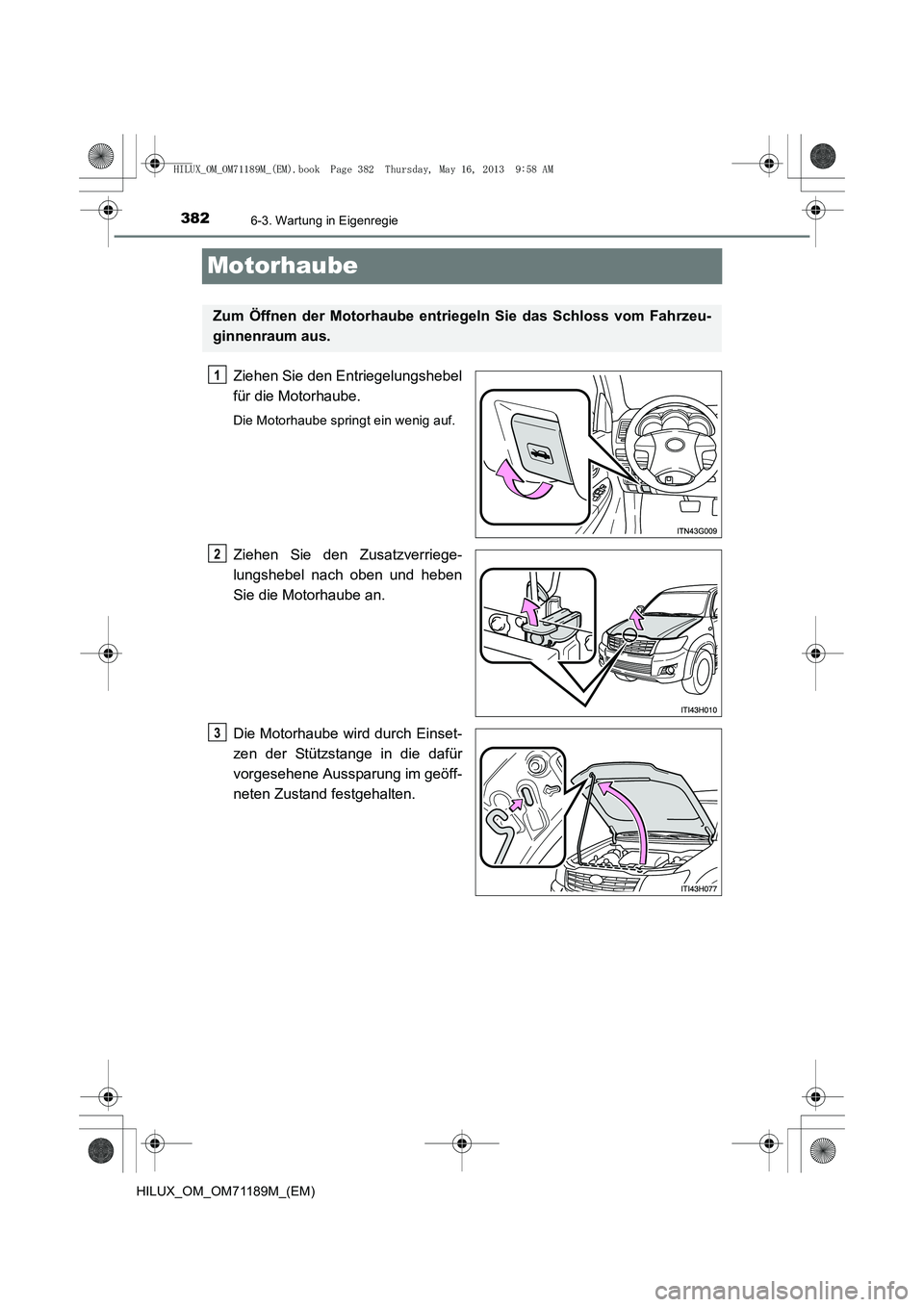

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Ziehen Sie den Zusatzverriege-
lungshebel nach oben und heben
Sie die Motorhaube an.
Die Motorhaube wird durch Einset-
zen der Stützstange in die dafür
vorgesehene Aussparung im geöff-
neten Zustand festgehalten.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
3
HILUX_OM_OM71189M_(EM).book Page 382 Thursday, May 16, 2013 9:58 AM

3836-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)

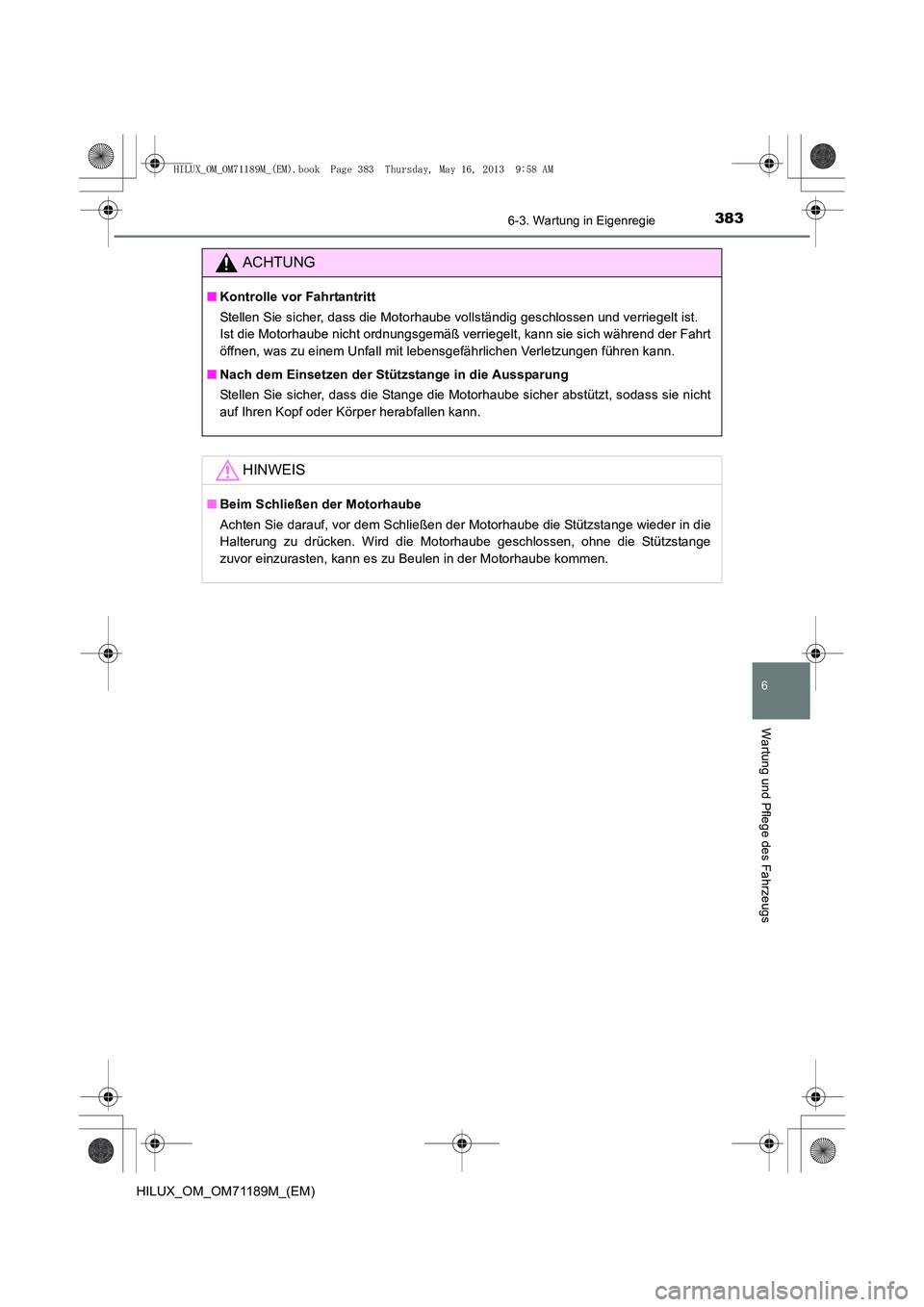

ACHTUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt
öffnen, was zu einem Unfall mit lebensgefährlichen Verletzungen führen kann.
■ Nach dem Einsetzen der Stützstange in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, sodass sie nicht
auf Ihren Kopf oder Körper herabfallen kann.
HINWEIS
■Beim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der Motorhaube die Stützstange wieder in die
Halterung zu drücken. Wird die Motorhaube geschlossen, ohne die Stützstange
zuvor einzurasten, kann es zu Beulen in der Motorhaube kommen.
HILUX_OM_OM71189M_(EM).book Page 383 Thursday, May 16, 2013 9:58 AM

3846-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

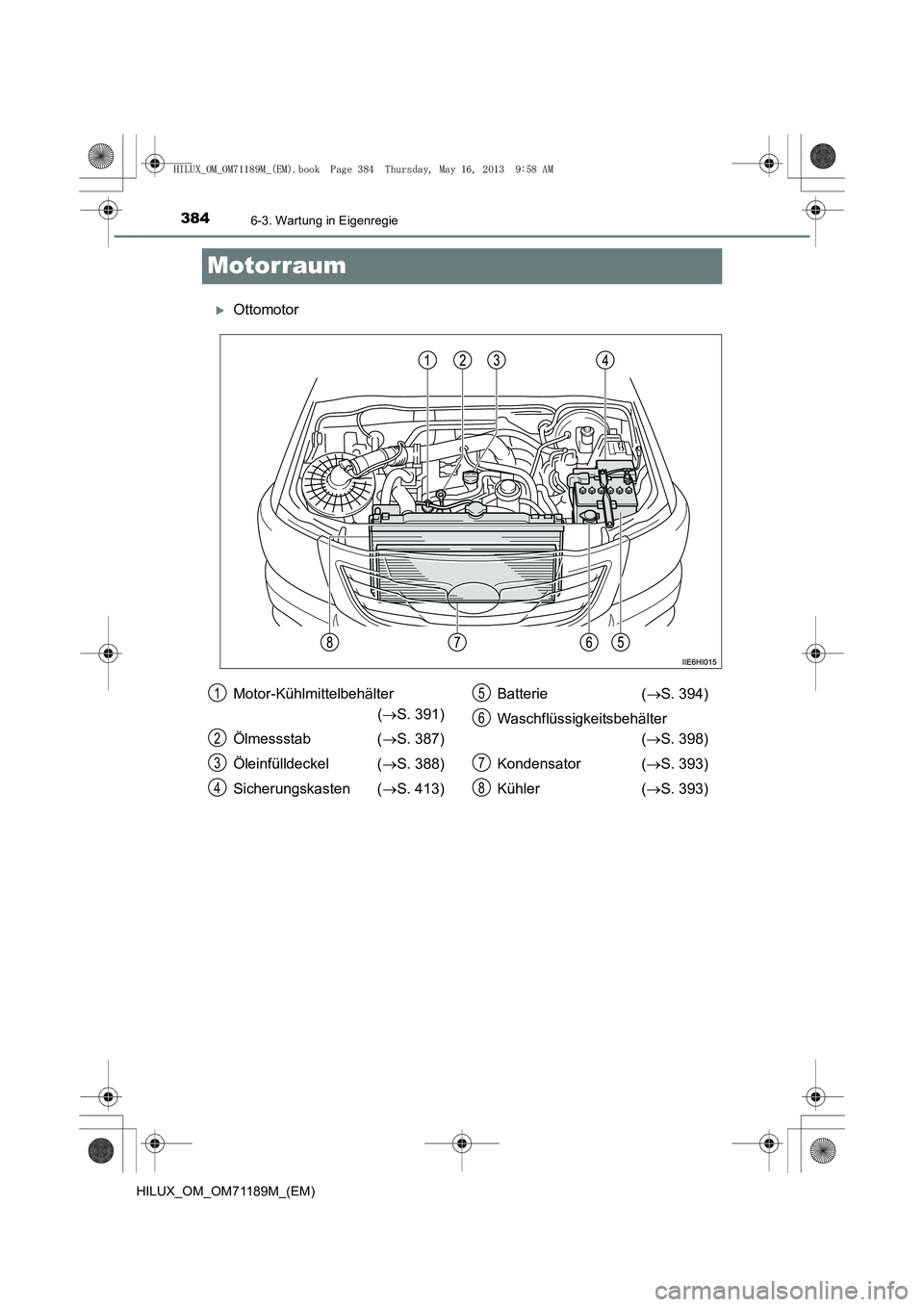

Motorraum
XOttomotor
Motor-Kühlmittelbehälter (→ S. 391)
Ölmessstab ( →S. 387)
Öleinfülldeckel ( →S. 388)
Sicherungskasten ( →S. 413) Batterie (
→S. 394)
Waschflüssigkeitsbehälter (→ S. 398)
Kondensator ( →S. 393)
Kühler ( →S. 393)1
2
3
4
5
6
7
8
HILUX_OM_OM71189M_(EM).book Page 384 Thursday, May 16, 2013 9:58 AM

3856-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)

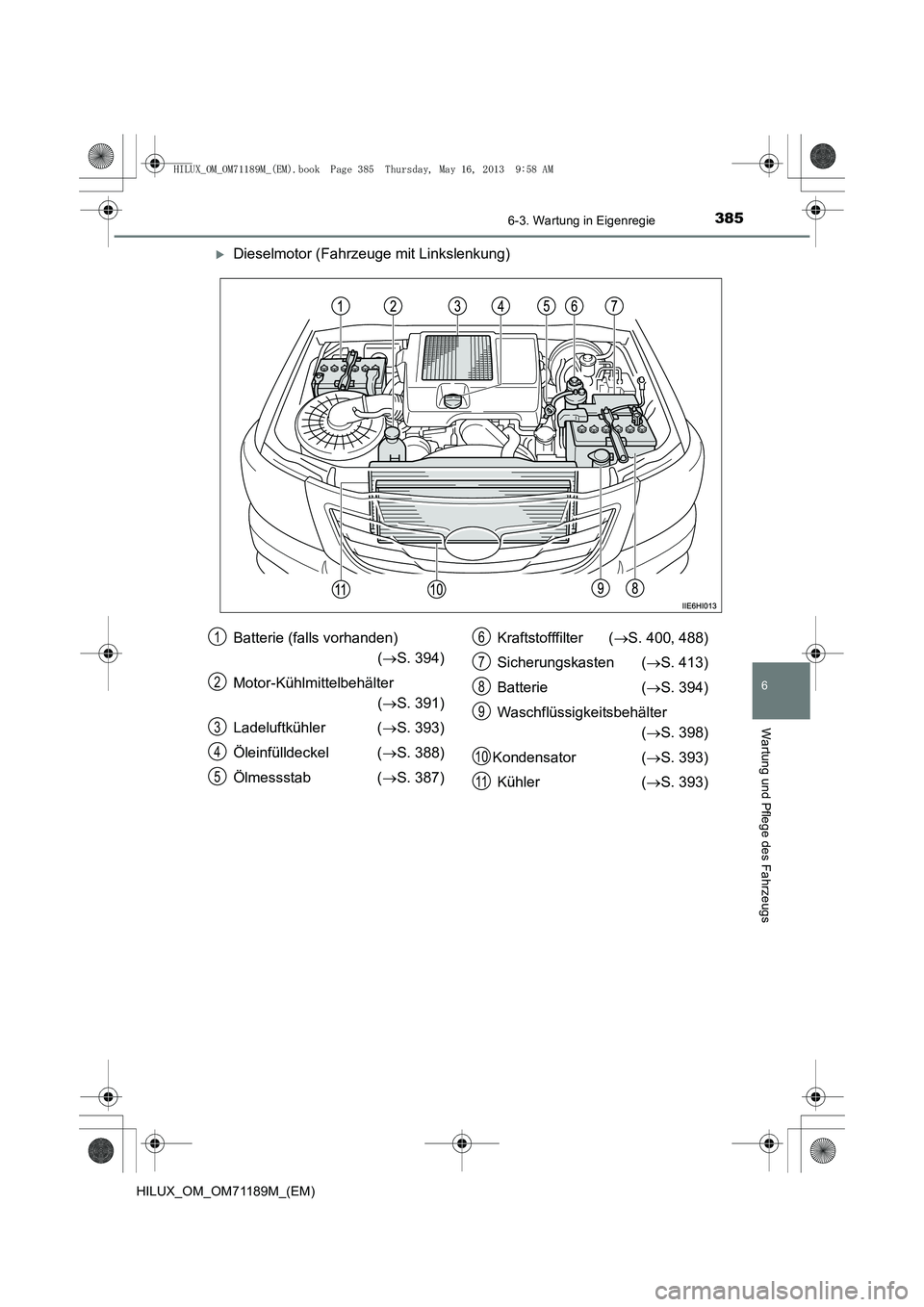

XDieselmotor (Fahrzeuge mit Linkslenkung)
Batterie (falls vorhanden) (→ S. 394)
Motor-Kühlmittelbehälter (→ S. 391)
Ladeluftkühler ( →S. 393)
Öleinfülldeckel ( →S. 388)
Ölmessstab ( →S. 387) Kraftstofffilter (
→S. 400, 488)
Sicherungskasten ( →S. 413)
Batterie ( →S. 394)
Waschflüssigkeitsbehälter (→ S. 398)
Kondensator ( →S. 393)
Kühler ( →S. 393)1
2
3
4
5
6
7
8
9
10
11
HILUX_OM_OM71189M_(EM).book Page 385 Thursday, May 16, 2013 9:58 AM

3866-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

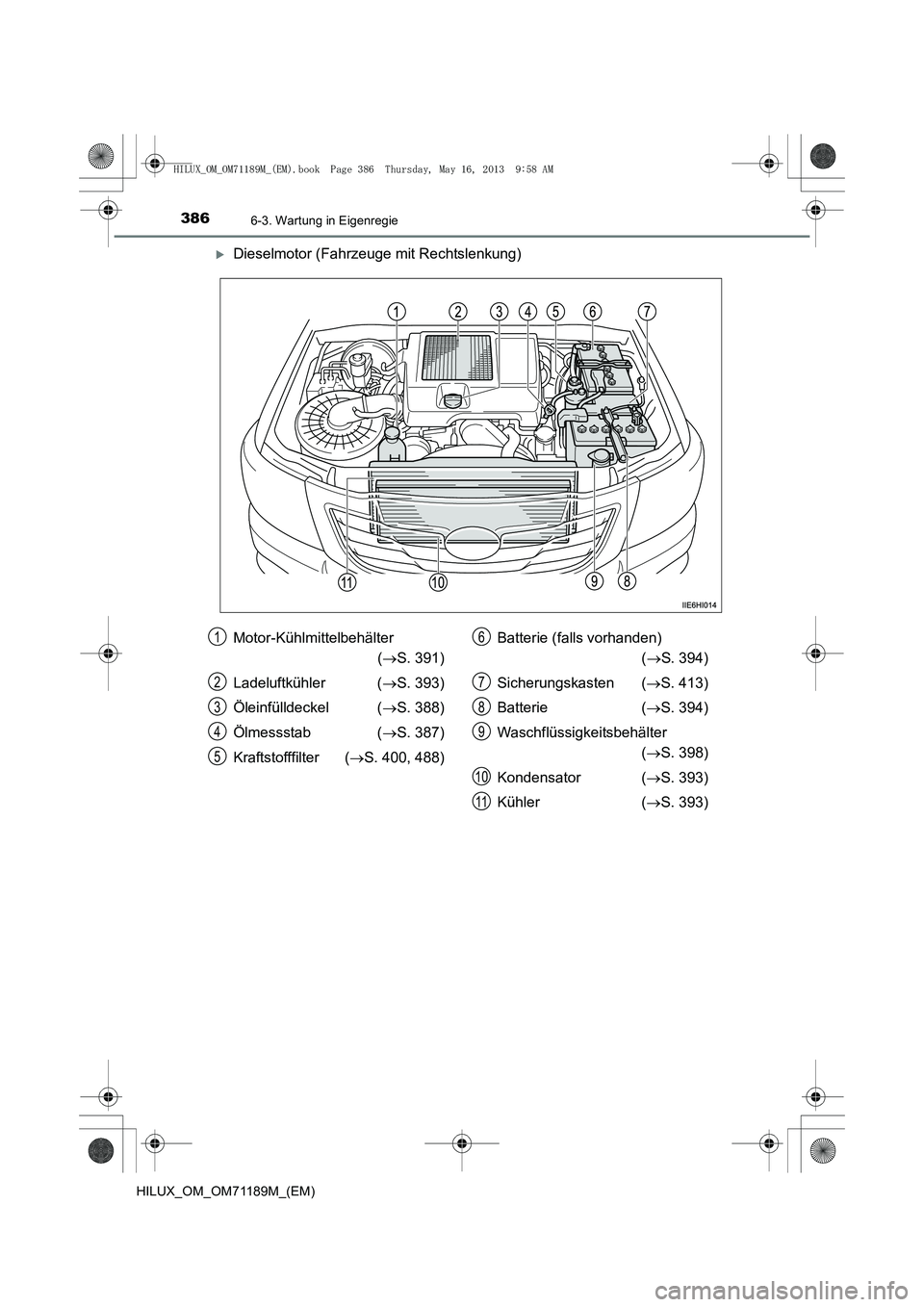

XDieselmotor (Fahrzeuge mit Rechtslenkung)
Motor-Kühlmittelbehälter (→ S. 391)
Ladeluftkühler ( →S. 393)
Öleinfülldeckel ( →S. 388)
Ölmessstab ( →S. 387)
Kraftstofffilter ( →S. 400, 488) Batterie (falls vorhanden)
(→ S. 394)
Sicherungskasten ( →S. 413)
Batterie ( →S. 394)
Waschflüssigkeitsbehälter (→ S. 398)
Kondensator ( →S. 393)
Kühler ( →S. 393)1
2
3
4
5
6
7
8
9
10
11
HILUX_OM_OM71189M_(EM).book Page 386 Thursday, May 16, 2013 9:58 AM

3876-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des MotorölstandsStellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen und Ausschalten des Motors mehr als 5 Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
Entfernen Sie rund um den Messstab abgelagerten Sand und Staub.
Halten Sie einen Lappen unter
das Ende und ziehen Sie den
Messstab heraus.
Wischen Sie den Messstab ab.
Stellen Sie sicher, dass sich kein Sand oder Staub am Einlass der Ölmessstabs-
führung und dem O-Ring des Messstabs befindet.
Sollte der O-Ring beschädigt sein, müssen Sie ihn durch einen neuen ersetzen.
Führen Sie den Messstab wieder vollständig ein.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab her-
aus und prüfen Sie den Ölstand.
Zu wenig
Normal
Zu viel
Abhängig vom Fahrzeug- oder
Motortyp kann die Form des
Messstabs abweichen.
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.
Motoröl
1
2
3
4
5
6
1
2
3
7
HILUX_OM_OM71189M_(EM).book Page 387 Thursday, May 16, 2013 9:58 AM

3886-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)■

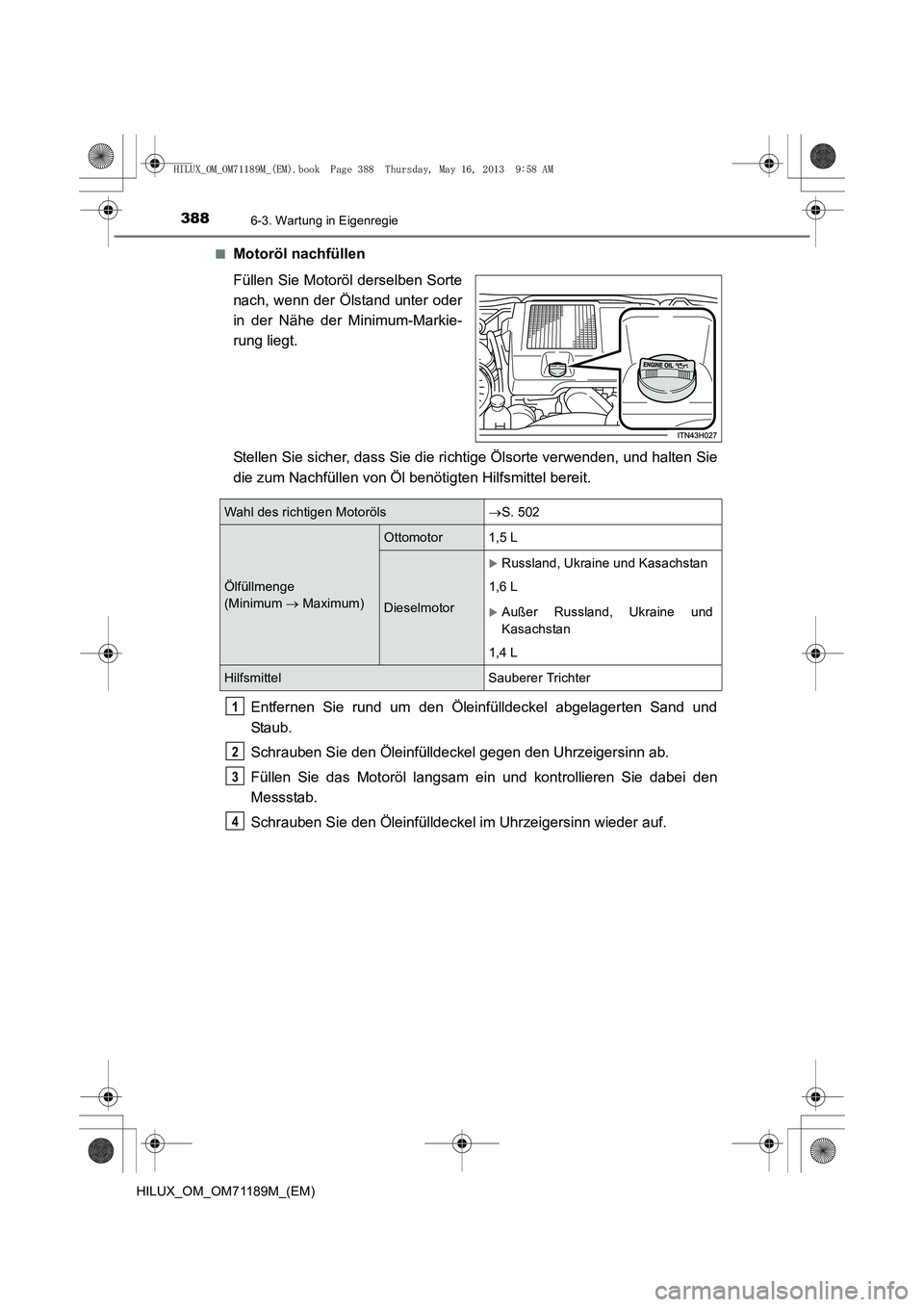

Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte
nach, wenn der Ölstand unter oder
in der Nähe der Minimum-Markie-
rung liegt.
Stellen Sie sicher, dass Sie die ri
chtige Ölsorte verwenden, und halten Sie
die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
Entfernen Sie rund um den Öleinfülldeckel abgelagerten Sand und
Staub.
Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den
Messstab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
Wahl des richtigen Motoröls→S. 502
Ölfüllmenge
(Minimum → Maximum)
Ottomotor 1,5 L
Dieselmotor
XRussland, Ukraine und Kasachstan
1,6 L
XAußer Russland, Ukraine und
Kasachstan
1,4 L
Hilfsmittel Sauberer Trichter
1
2
3
4
HILUX_OM_OM71189M_(EM).book Page 388 Thursday, May 16, 2013 9:58 AM

3896-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Beim Fahren mit hohen Motordrehzahlen oder hoher Last, beim Fahren mit Anhän-
ger oder beim Fahren mit häufigem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Ver-
kehrsaufkommen gefahren wird
■ Nach dem Wechsel des Motoröls (Dieselmotor, außer für Kasachstan)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:
Schalten Sie bei Motorschalterstellung “ON” die Anzeige für Tageskilometerzähler A
(→ S. 102) ein.
Stellen Sie den Motorschalter auf “LOCK”.
Halten Sie die Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tages-
kilometerzähler ( →S. 102) gedrückt und stellen Sie den Motorschalter auf “ON”
(starten Sie nicht den Motor, da der Rücksetzmodus ansonsten abgebrochen wird).
Wenn auf dem Tageskilometerzähler “000000” angezeigt wird, halten Sie die Taste
noch mindestens eine Sekunde lang gedrückt.
1
2
3
HILUX_OM_OM71189M_(EM).book Page 389 Thursday, May 16, 2013 9:58 AM

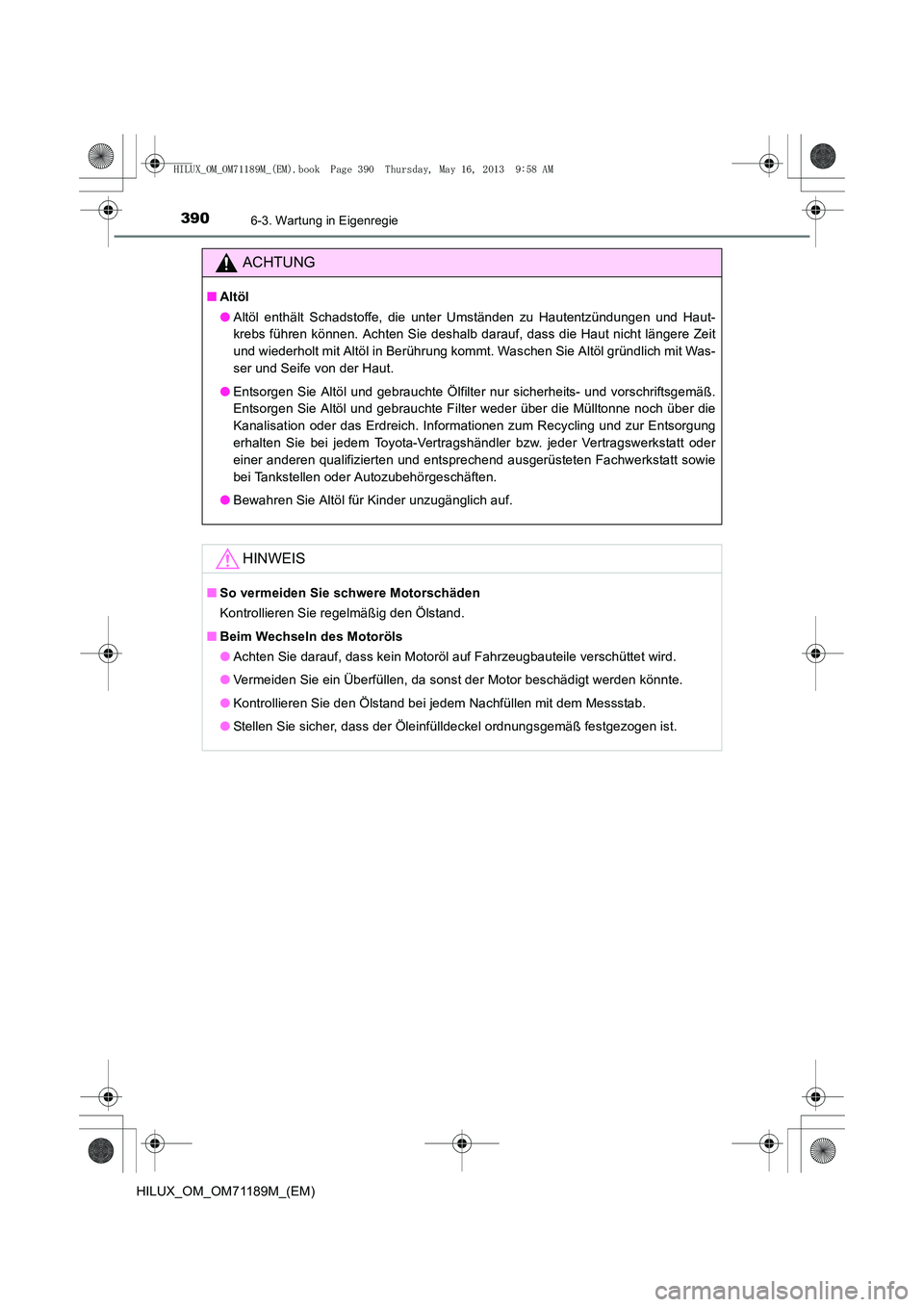

3906-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
ACHTUNG
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich. Informationen zum Recycling und zur Entsorgung
erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie
bei Tankstellen oder Autozubehörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.
HILUX_OM_OM71189M_(EM).book Page 390 Thursday, May 16, 2013 9:58 AM
