3916-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM0K219SE
■Efter byte av säkring
●Om lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( →Sid. 392)
● Om den bytta säkringen går sönder på nytt bör du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
■ Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
VA R N I N G
■ Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
● Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
● Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
● Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
■Innan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota -verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM0K219SE.book Page 391 Wednesd ay, December 10, 2014 10:44 AM

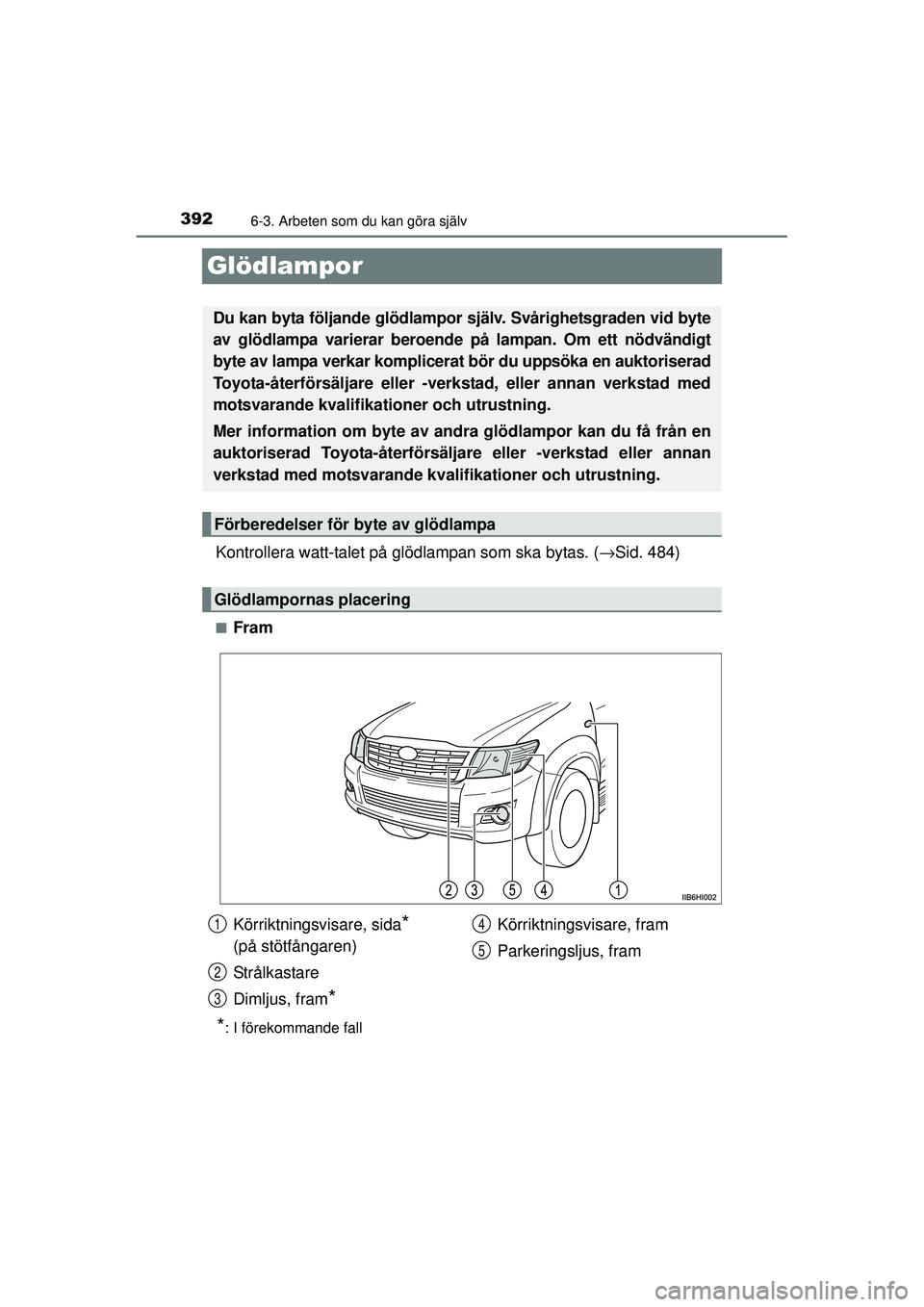

3926-3. Arbeten som du kan göra själv
OM0K219SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 484)
■Fram
*: I förekommande fall
Du kan byta följande glödlampor själv. Svårighetsgraden vid byte
av glödlampa varierar beroende på lampan. Om ett nödvändigt
byte av lampa verkar komplicerat bör du uppsöka en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Mer information om byte av a ndra glödlampor kan du få från en
auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kv alifikationer och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Körriktningsvisare, sida*
(på stötfångaren)
St rå lkas tar e
Dimljus, fram
*
Körriktningsvisare, fram
Parkeringsljus, fram1
2
3
4
5
OM0K219SE.book Page 392 Wednesd ay, December 10, 2014 10:44 AM

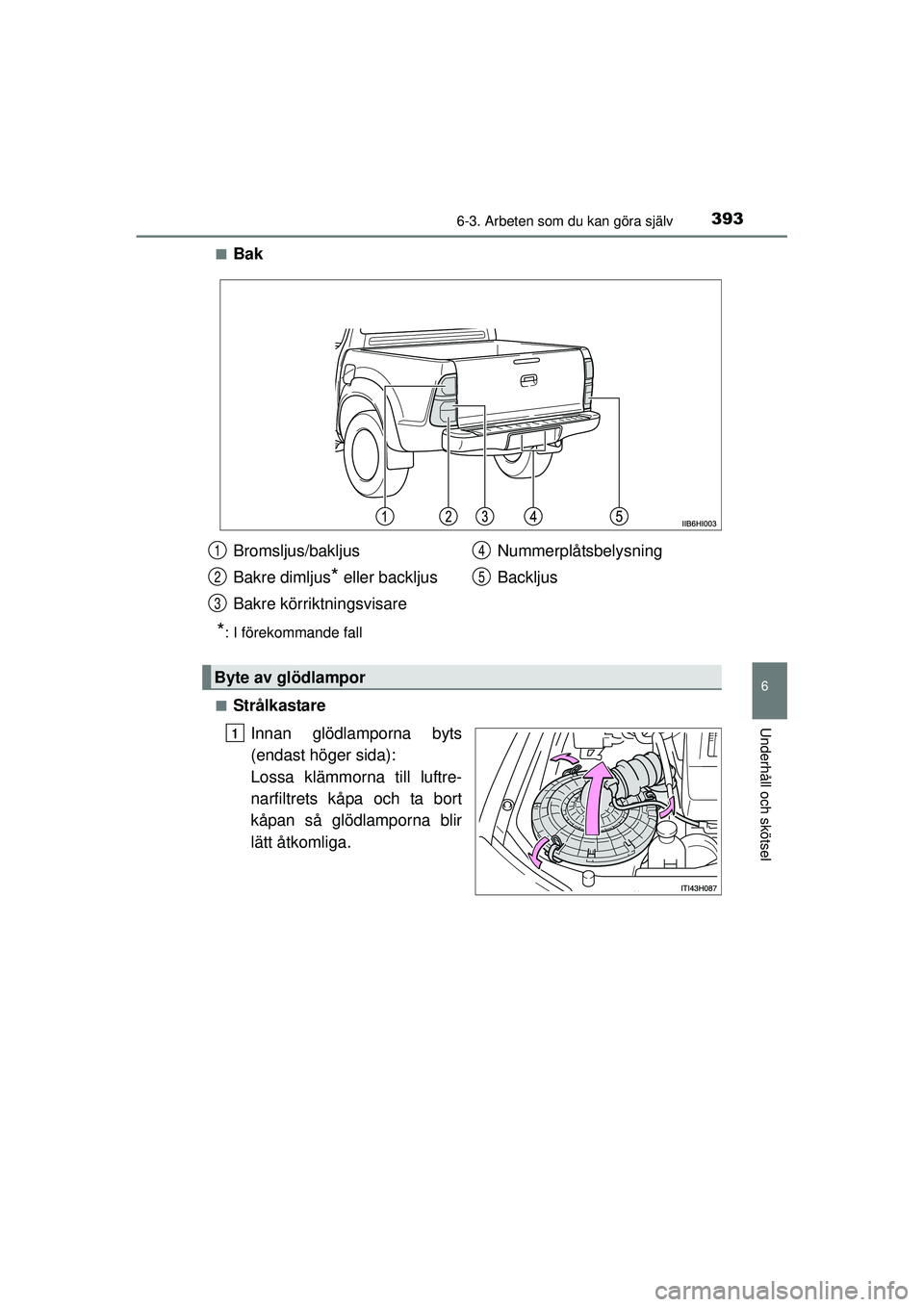

3936-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM0K219SE■
Bak
*: I förekommande fall
■
Strålkastare Innan glödlamporna byts
(endast höger sida):
Lossa klämmorna till luftre-
narfiltrets kåpa och ta bort
kåpan så glödlamporna blir
lätt åtkomliga.
Bromsljus/bakljus
Bakre dimljus
* eller backljus
Bakre körriktningsvisare Nummerplåtsbelysning
Backljus
1
2
3
4
5
Byte av glödlampor
1
OM0K219SE.book Page 393 Wednesd
ay, December 10, 2014 10:44 AM

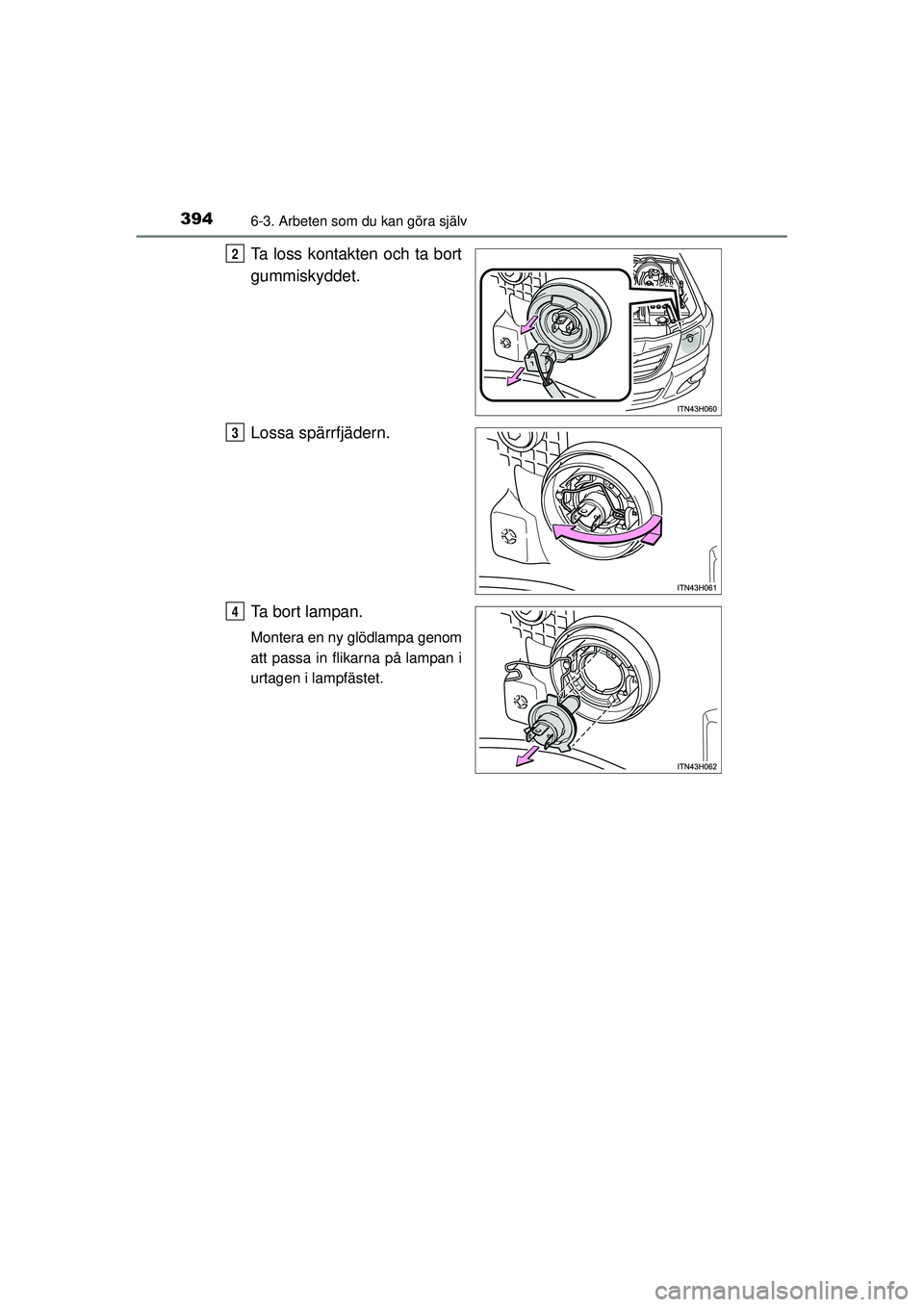

3946-3. Arbeten som du kan göra själv
OM0K219SE
Ta loss kontakten och ta bort
gummiskyddet.
Lossa spärrfjädern.
Ta bort lampan.
Montera en ny glödlampa genom
att passa in flikarna på lampan i
urtagen i lampfästet.
2
3
4
OM0K219SE.book Page 394 Wednesday, December 10, 2014 10:44 AM

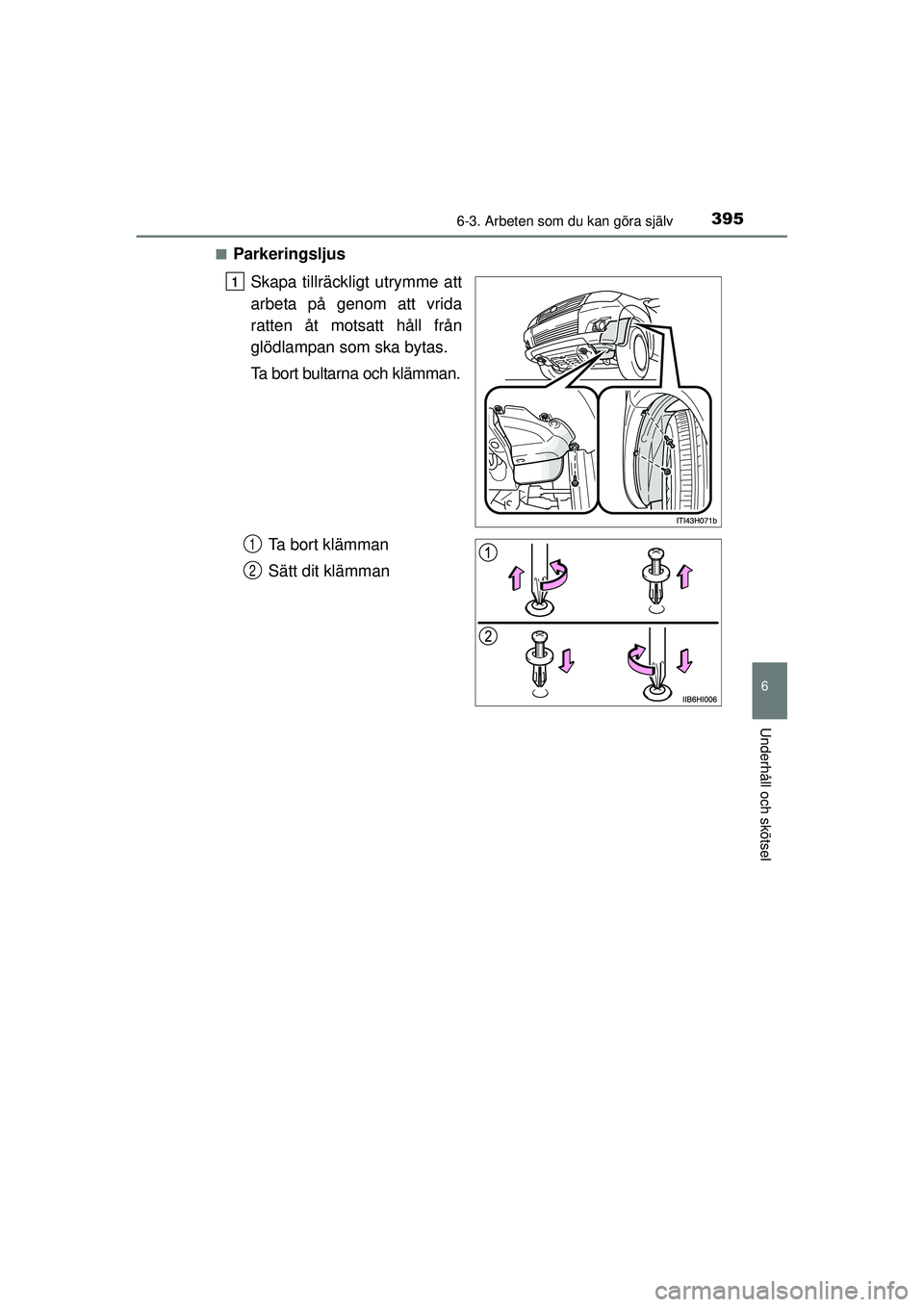

3956-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM0K219SE■
Parkeringsljus
Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Ta bort bultarna och klämman.
Ta bort klämman
Sätt dit klämman
1
1
2
OM0K219SE.book Page 395 Wednesd ay, December 10, 2014 10:44 AM

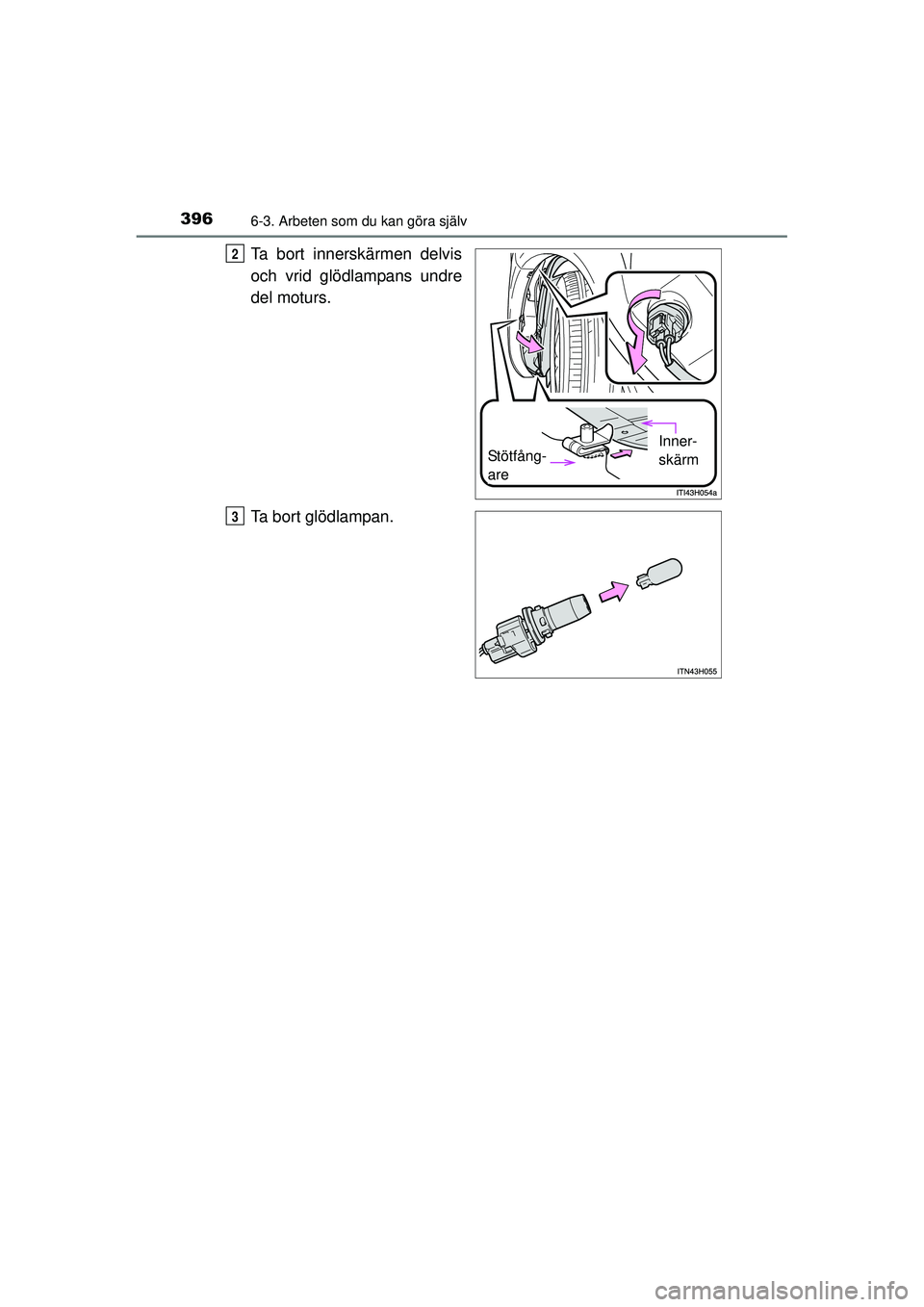

3966-3. Arbeten som du kan göra själv
OM0K219SE
Ta bort innerskärmen delvis
och vrid glödlampans undre
del moturs.
Ta bort glödlampan.
Stötfång-
areInner-
skärm
2
3
OM0K219SE.book Page 396 Wednesday, December 10, 2014 10:44 AM

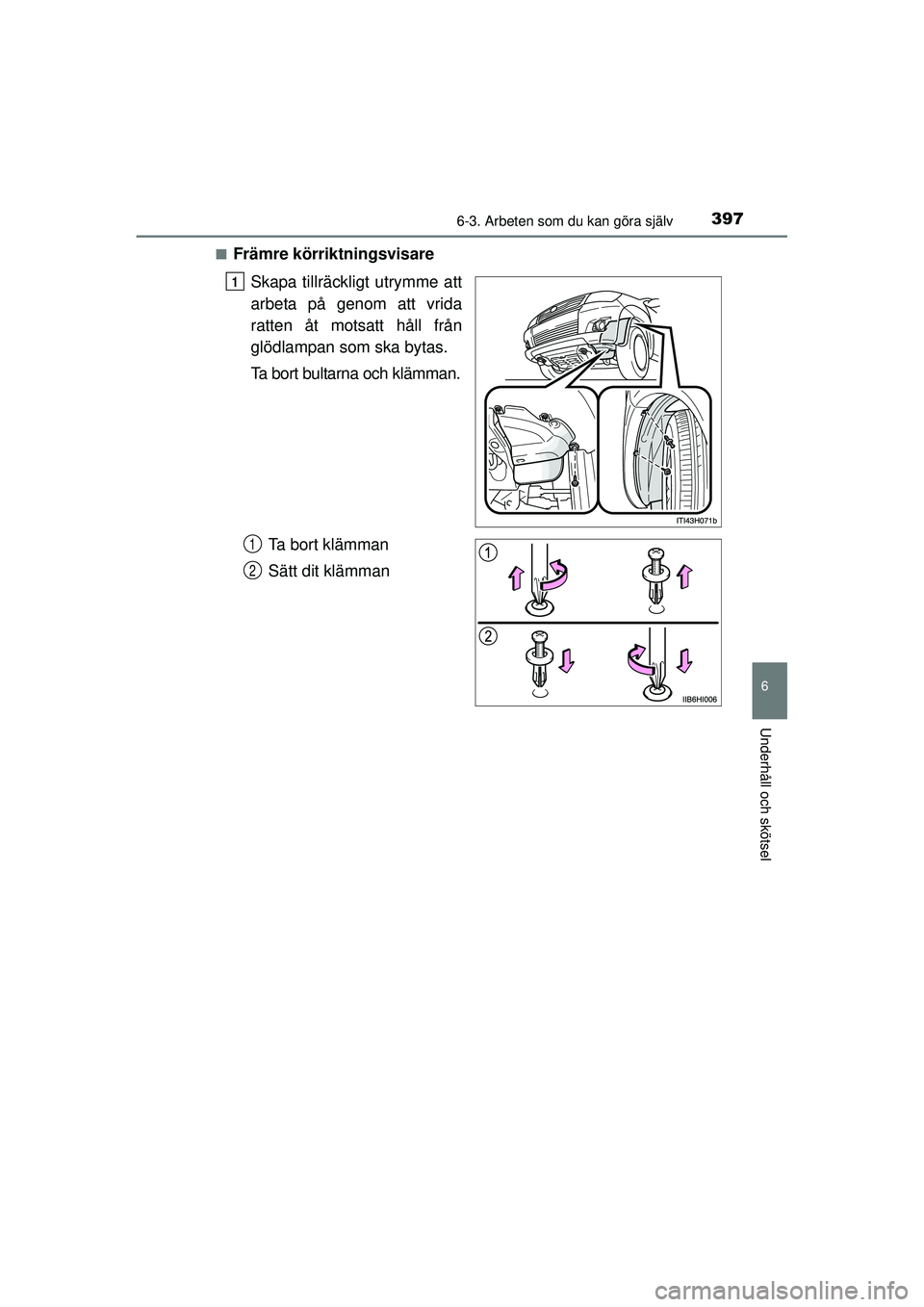

3976-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM0K219SE■
Främre körriktningsvisare
Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Ta bort bultarna och klämman.
Ta bort klämman
Sätt dit klämman
1
1
2
OM0K219SE.book Page 397 Wednesd ay, December 10, 2014 10:44 AM

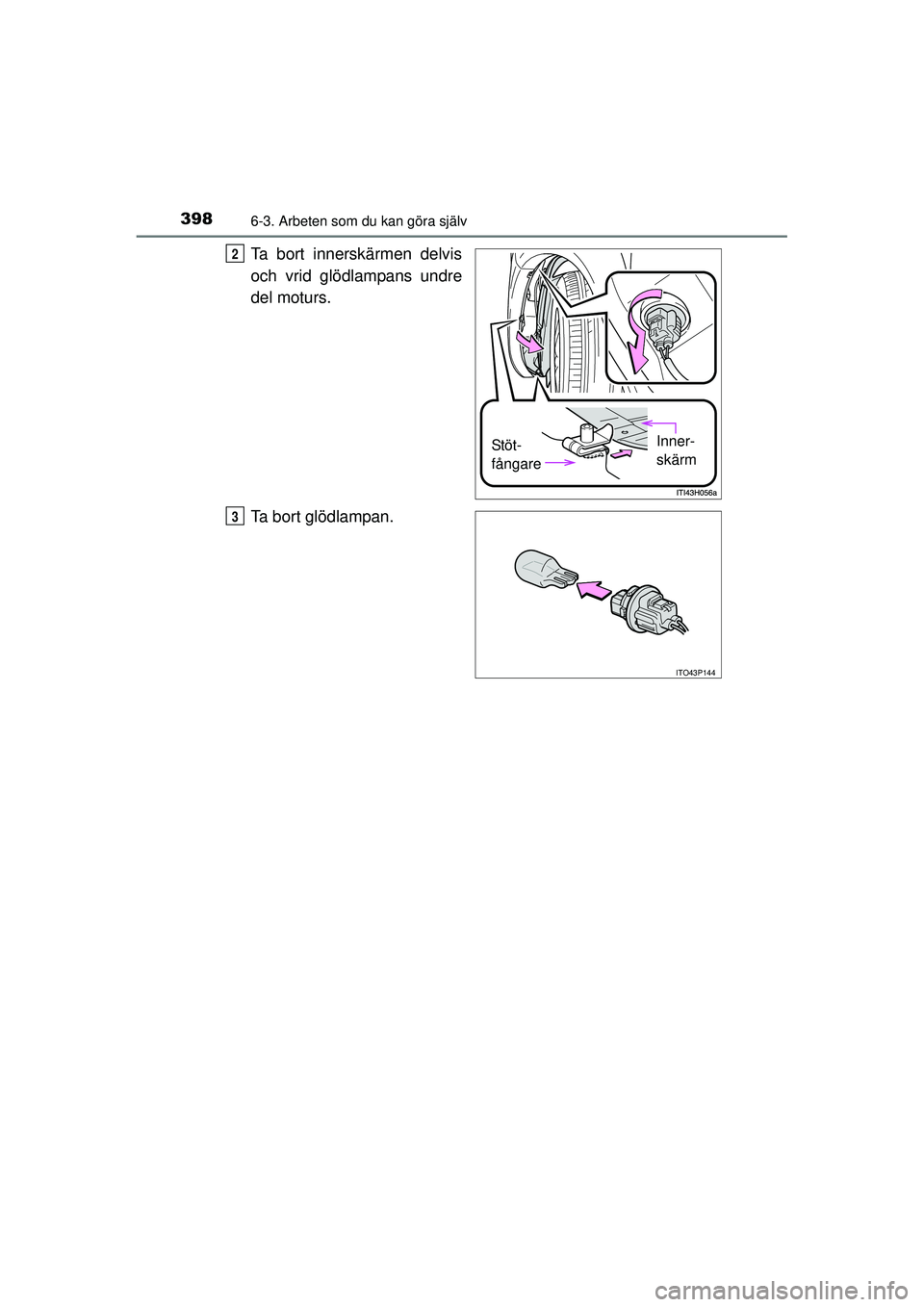

3986-3. Arbeten som du kan göra själv
OM0K219SE
Ta bort innerskärmen delvis
och vrid glödlampans undre
del moturs.
Ta bort glödlampan.
Stöt-
fångareInner-
skärm
2
ITO43P144
3
OM0K219SE.book Page 398 Wednesday, December 10, 2014 10:44 AM

3996-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM0K219SE■
Körriktningsvisare, sida (på stötfångaren) (i förekommande fall)
Ta bort enheten.
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Fram
1
2
3
OM0K219SE.book Page 399 Wednesd ay, December 10, 2014 10:44 AM

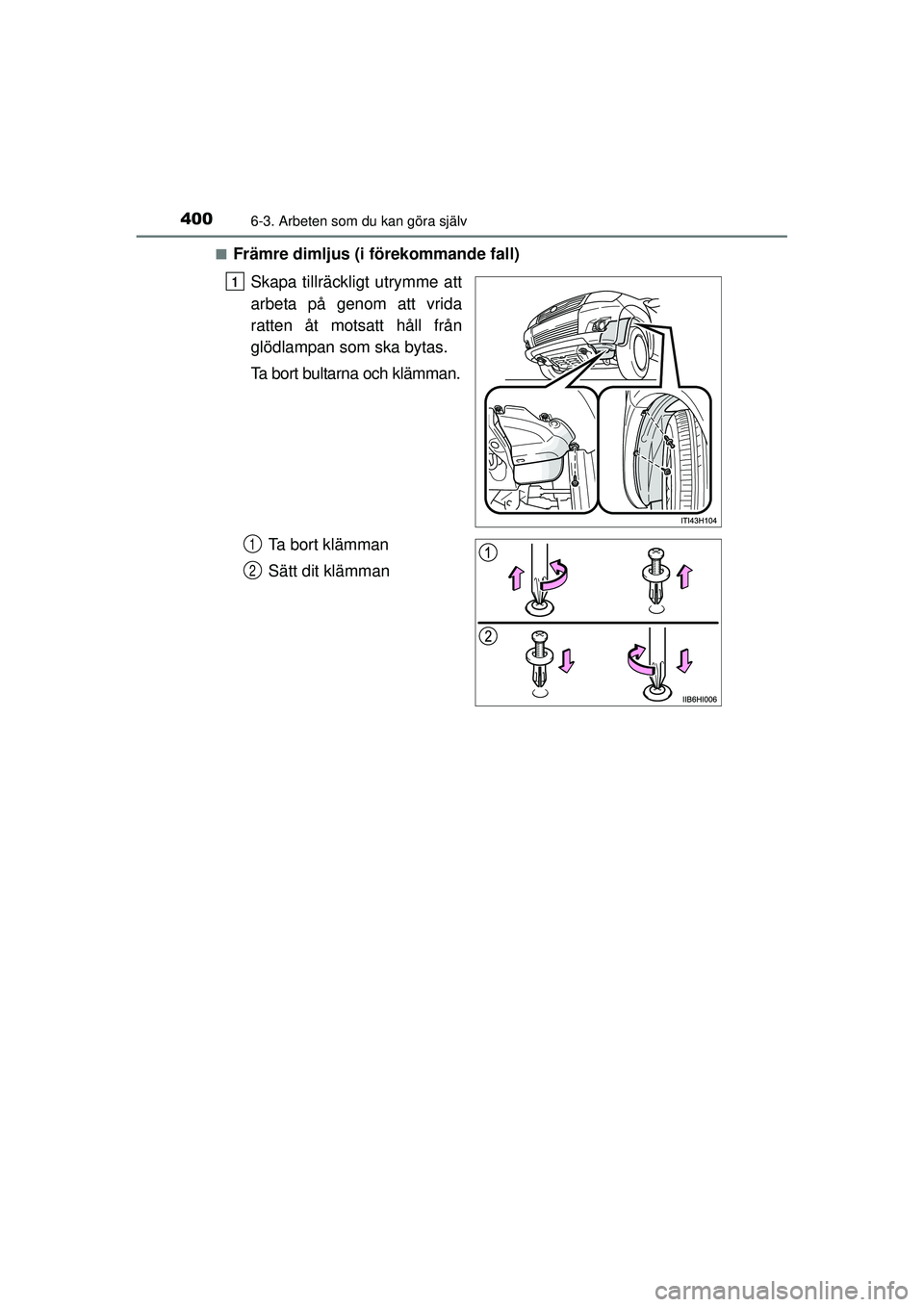

4006-3. Arbeten som du kan göra själv
OM0K219SE■
Främre dimljus (i förekommande fall)
Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Ta bort bultarna och klämman.
Ta bort klämman
Sätt dit klämman
1
1
2
OM0K219SE.book Page 400 Wednesd ay, December 10, 2014 10:44 AM
