4197-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell

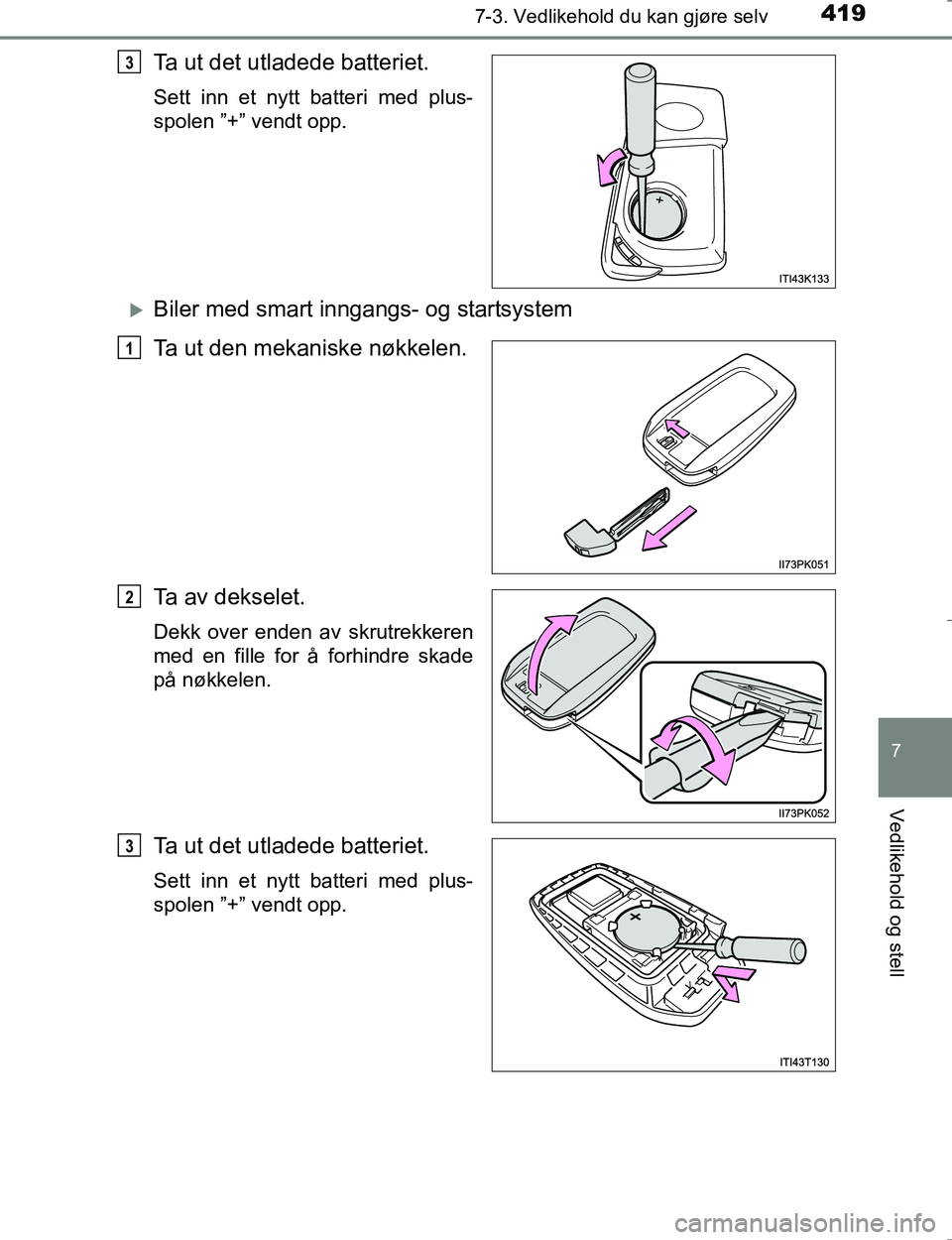

Ta ut det utladede batteriet.
Sett inn et nytt batteri med plus-
spolen ”+” vendt opp.
Biler med smart inngangs- og startsystem
Ta ut den mekaniske nøkkelen.
Ta av dekselet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade
på nøkkelen.
Ta ut det utladede batteriet.
Sett inn et nytt batteri med plus-
spolen ”+” vendt opp.
3
1
2
3
OM0K196NO_Hilux.book Page 419 Wednesday, May 25, 2016 3:43 PM

4207-3. Vedlikehold du kan gjøre selv
OM0K196E

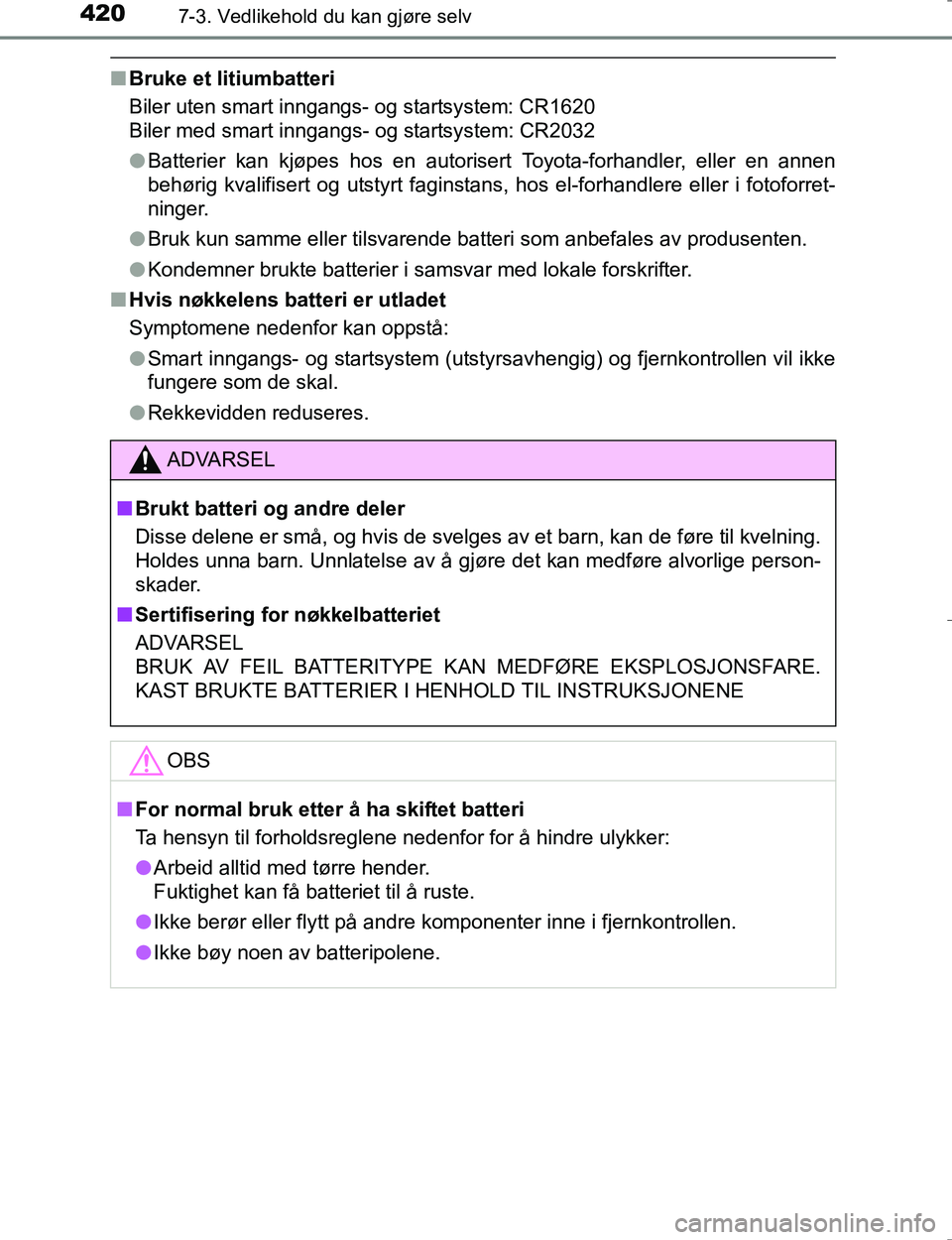

nBruke et litiumbatteri
Biler uten smart inngangs- og startsystem: CR1620
Biler med smart inngangs- og startsystem: CR2032
lBatterier kan kjøpes hos en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans, hos el-forhandlere eller i fotoforret-
ninger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
n Hvis nøkkelens batteri er utladet
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystem (utstyrsavhengig) og fjernkontrollen vil ikke
fungere som de skal.
l Rekkevidden reduseres.
ADVARSEL
nBrukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for nøkkelbatteriet
ADVARSEL
BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONSFARE.
KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke berør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
OM0K196NO_Hilux.book Page 420 Wednesday, May 25, 2016 3:43 PM

4217-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
Kontroll og skifte av sikringer
Biler uten smart inngangs- og startsystem:
Vri tenningsbryteren til ”LOCK”.
Biler med smart inngangs- og startsystem:
Slå av tenningsbryteren.
Åpne dekselet på sikringsboksen.
I motorrommet
Skyv tappen inn, trekk i låsutlø-
seren og løft av lokket.
Under dashbordet
Ta av lokket.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
OM0K196NO_Hilux.book Page 421 Wednesday, May 25, 2016 3:43 PM

4227-3. Vedlikehold du kan gjøre selv
OM0K196E
Bak dashbordet
Fjern hanskerommet
(  S. 416) og fjern lokket.
OM0K196NO_Hilux.book Page 422 Wednesday, May 25, 2016 3:43 PM

4237-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
Bak torpedopanelet
Fjern terskelplaten på førersiden.
Fjern mutteren og torpedopanelet.
Fjern sikringen.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
3
OM0K196NO_Hilux.book Page 423 Wednesday, May 25, 2016 3:43 PM

4247-3. Vedlikehold du kan gjøre selv
OM0K196E
Kontroller om sikringen har gått.OK sikring
Defekt sikring
Type A, B, C og D:
Skift ut den defekte sikringen med en ny sikring med passende strømstyr-
ke. Strømstyrken er angitt på lokket til sikringsboksen.
Type E:
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
OM0K196NO_Hilux.book Page 424 Wednesday, May 25, 2016 3:43 PM

4257-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell

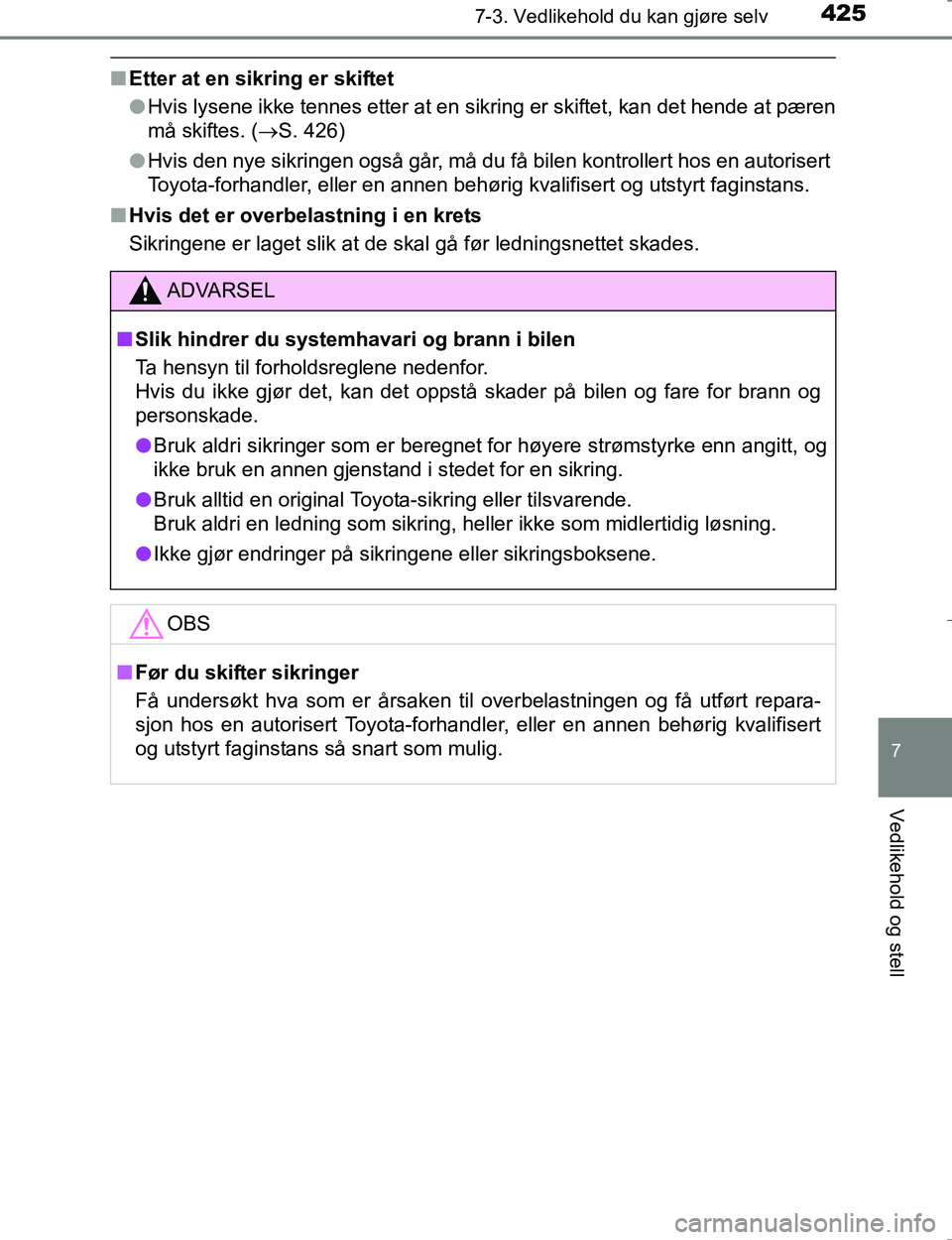

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 426)
l Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
ADVARSEL
nSlik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
nFør du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få utført repara-
sjon hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans så snart som mulig.
OM0K196NO_Hilux.book Page 425 Wednesday, May 25, 2016 3:43 PM

4267-3. Vedlikehold du kan gjøre selv
OM0K196E
Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 525)
nForan
Biler med halogenlamper
*: Utstyrsavhengig
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Pærenes plassering
Blinklys foran
Parklys foran / kjørelys
*
Frontlys
Tåkelys foran
*
1
2
3
4
OM0K196NO_Hilux.book Page 426 Wednesday, May 25, 2016 3:43 PM

4277-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
Biler med LED-frontlys
nBak
*: Utstyrsavhengig
Fjernlys
Blinklys foranTåkelys foran1
2
3
Tåkelys bak*
eller ryggelys
Skiltlys
Bremse-/baklys Ryggelys
Blinklys bak1
2
3
4
5
OM0K196NO_Hilux.book Page 427 Wednesday, May 25, 2016 3:43 PM

4287-3. Vedlikehold du kan gjøre selv
OM0K196En
Frontlys nærlys/fjernlys (biler med halogenlamper)
Ta av ledningskontakten og
fjern gummidekselet.
Løsne låsefjæren.
Ta ut pæren.
For å plassere den nye pæren i
riktig stilling retter du inn knas-
tene på pæren etter utsparin-
gene i festehullet.
Følg trinnene i motsatt rekk efølge når du monterer.
Skifte av lyspærer
1
2
3
4
