31Bildindex
HILUX_OM_OM71245M_(EM)

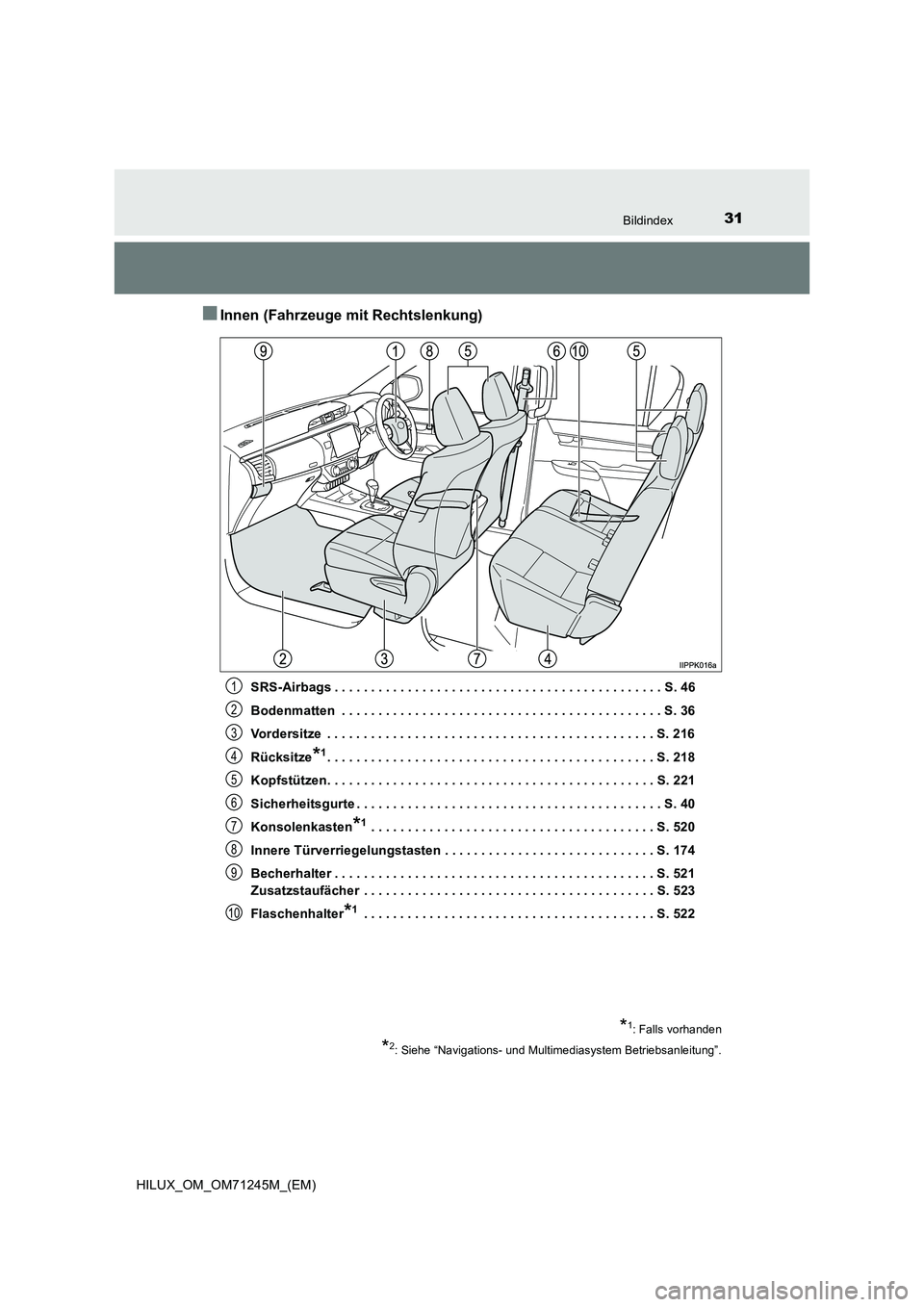

■Innen (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 46
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 36
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 216
Rücksitze
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Kopfstützen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 221
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 40
Konsolenkasten
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 520
Innere Türverriegelungstasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 174
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 521
Zusatzstaufächer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 523
Flaschenhalter
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 522
*1: Falls vorhanden
*2: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
1
2
3
4
5
6
7
8
9
10

32Bildindex

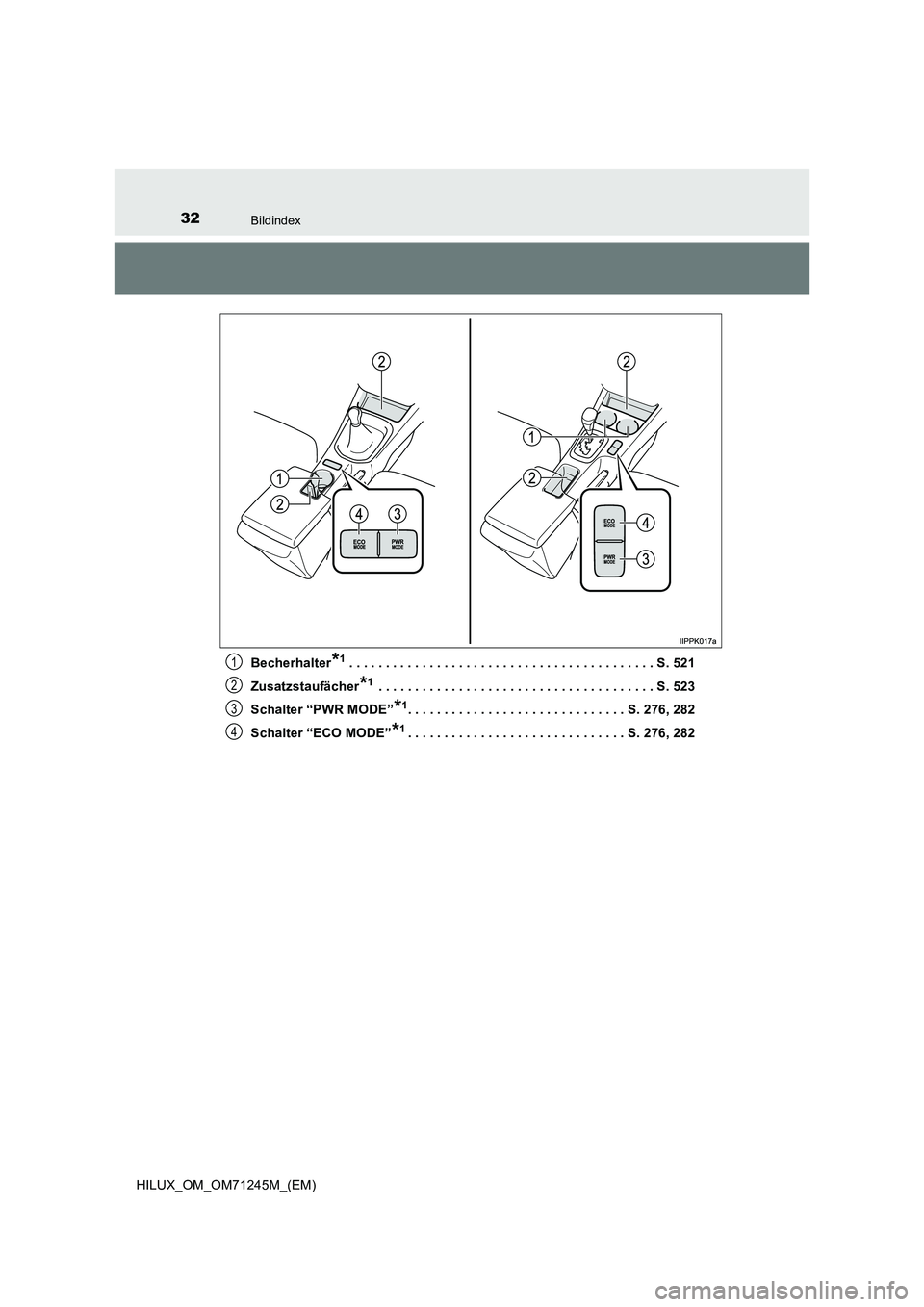

HILUX_OM_OM71245M_(EM)Becherhalter
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 521
Zusatzstaufächer
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 523
Schalter “PWR MODE”
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 276, 282
Schalter “ECO MODE”
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 276, 282
1
2
3
4

33Bildindex

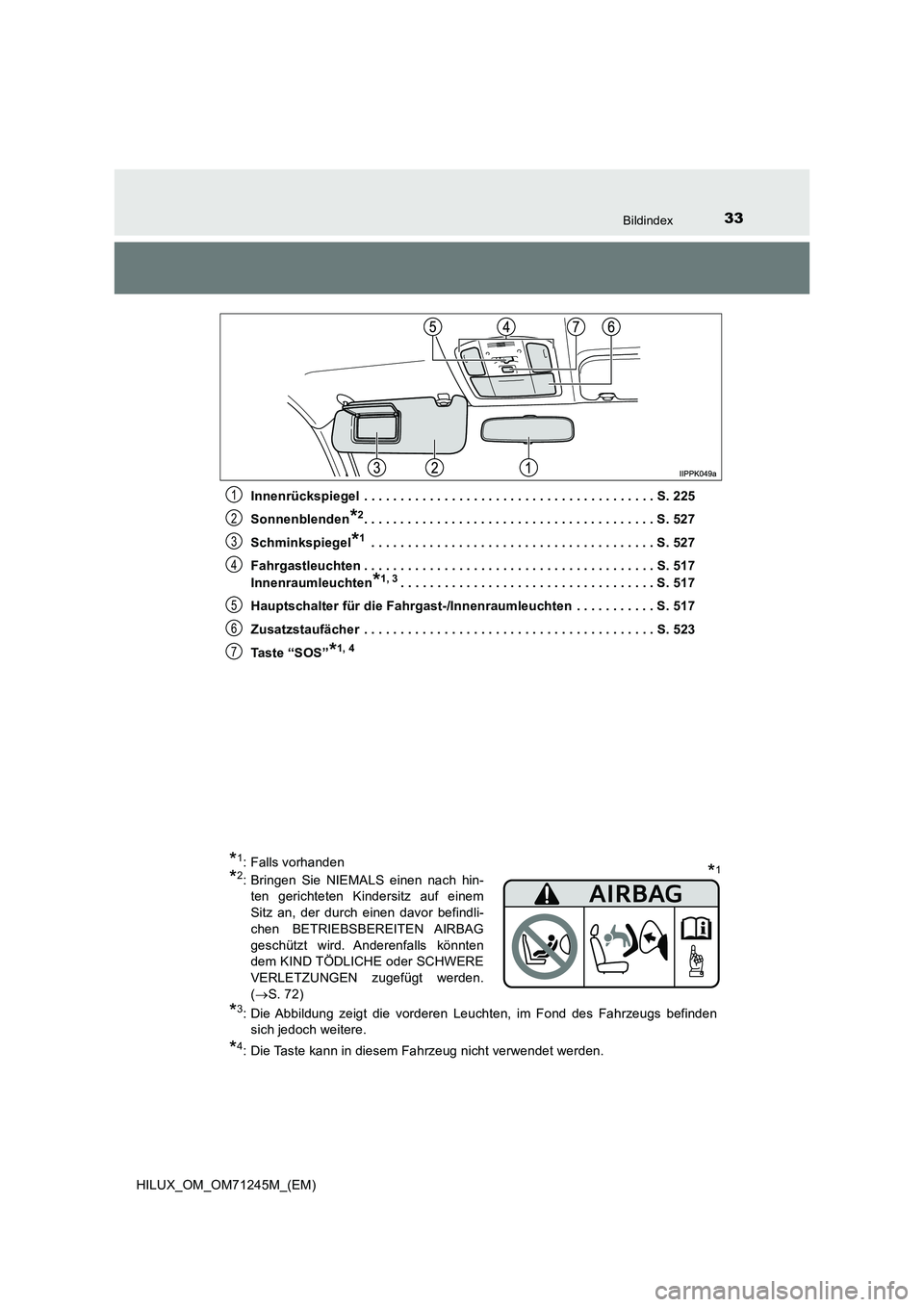

HILUX_OM_OM71245M_(EM)Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 225
Sonnenblenden
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 527
Schminkspiegel
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 527
Fahrgastleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 517
Innenraumleuchten
*1, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 517
Hauptschalter für die Fahrgast-/Innenraumleuchten . . . . . . . . . . . S. 517
Zusatzstaufächer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 523
Taste “SOS”
*1, 4
*3: Die Abbildung zeigt die vorderen Leuchten, im Fond des Fahrzeugs befinden
sich jedoch weitere.
*4: Die Taste kann in diesem Fahrzeug nicht verwendet werden.
1
2
3
4
5
6
7
*1: Falls vorhanden
*2: Bringen Sie NIEMALS einen nach hin-
ten gerichteten Kindersitz auf einem
Sitz an, der durch einen davor befindli-
chen BETRIEBSBEREITEN AIRBAG
geschützt wird. Anderenfalls könnten
dem KIND TÖDLICHE oder SCHWERE
VERLETZUNGEN zugefügt werden.
(S. 72)*1

34Bildindex
HILUX_OM_OM71245M_(EM)

35

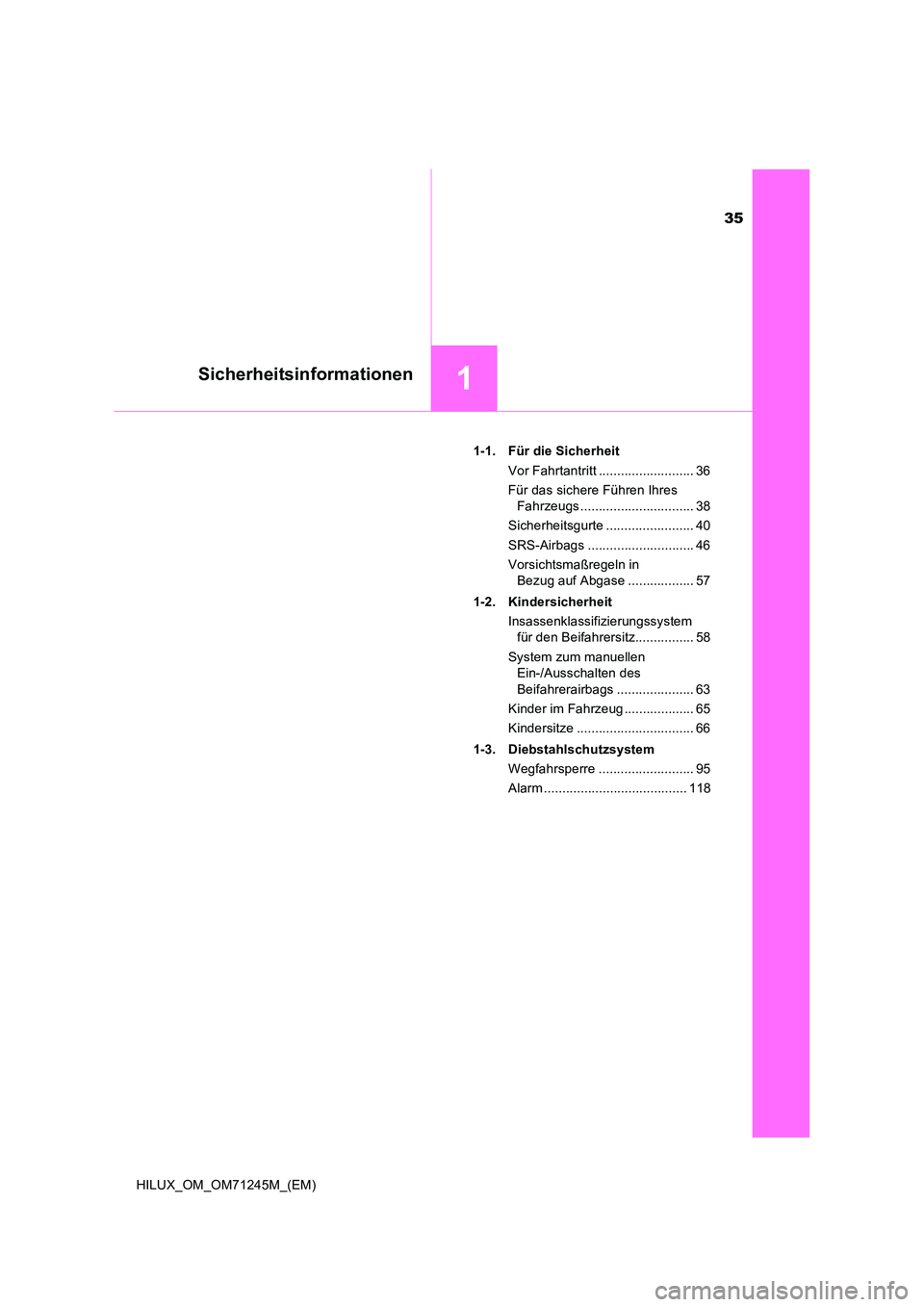

1Sicherheitsinformationen
HILUX_OM_OM71245M_(EM)
1-1. Für die Sicherheit
Vor Fahrtantritt .......................... 36
Für das sichere Führen Ihres
Fahrzeugs ............................... 38
Sicherheitsgurte ........................ 40
SRS-Airbags ............................. 46
Vorsichtsmaßregeln in
Bezug auf Abgase .................. 57
1-2. Kindersicherheit
Insassenklassifizierungssystem
für den Beifahrersitz................ 58
System zum manuellen
Ein-/Ausschalten des
Beifahrerairbags ..................... 63
Kinder im Fahrzeug ................... 65
Kindersitze ................................ 66
1-3. Diebstahlschutzsystem
Wegfahrsperre .......................... 95
Alarm ....................................... 118

361-1. Für die Sicherheit
HILUX_OM_OM71245M_(EM)

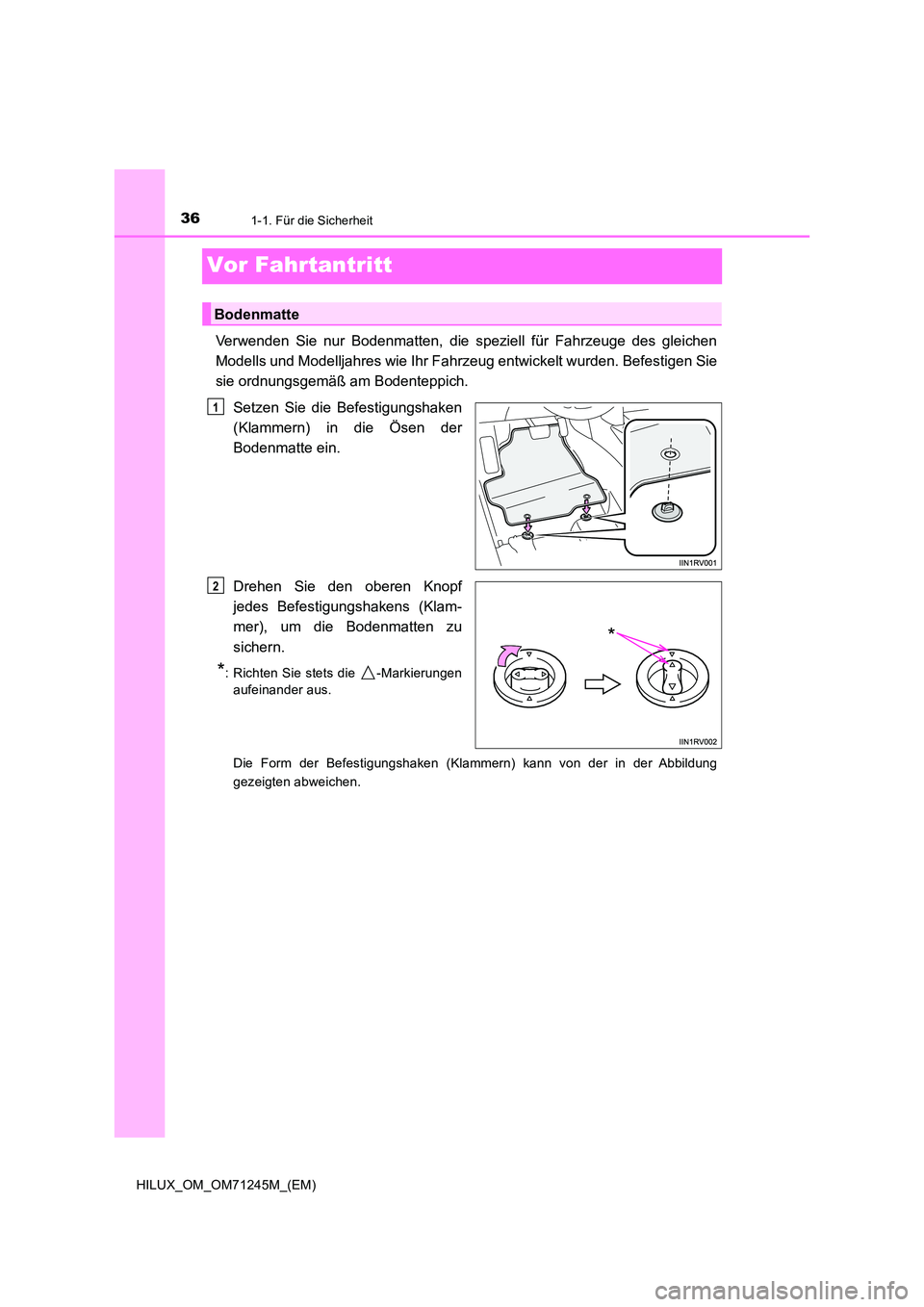

Vor Fahrtantritt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des gleichen
Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden. Befestigen Sie
sie ordnungsgemäß am Bodenteppich.
Setzen Sie die Befestigungshaken
(Klammern) in die Ösen der
Bodenmatte ein.
Drehen Sie den oberen Knopf
jedes Befestigungshakens (Klam-
mer), um die Bodenmatten zu
sichern.
*: Richten Sie stets die -Markierungen
aufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbildung
gezeigten abweichen.
Bodenmatte
1
*
2

371-1. Für die Sicherheit
1
HILUX_OM_OM71245M_(EM)
Sicherheitsinformationen
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während der
Fahrt die Betätigung der Pedale beeinträchtigen. Dies kann zu einem unerwarteten
Anstieg der Geschwindigkeit führen oder es kann schwierig werden, das Fahrzeug
anzuhalten. In der Folge kann es zu einem Unfall mit tödlichen oder schweren Verlet-
zungen kommen.
■ Beim Anbringen der Fahrer-Bodenmatte
● Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modelljahre entwi-
ckelt wurden, selbst wenn es sich dabei um Original-Toyota-Bodenmatten handelt.
● Verwenden Sie nur für die Fahrerseite vorgesehene Bodenmatten.
● Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelieferten
Befestigungshaken (Klammern).
● Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
● Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder verkehrt
herum an.
■ Vor Fahrtantritt
●Stellen Sie sicher, dass die Bodenmatte mit
allen mitgelieferten Befestigungshaken
(Klammern) ordnungsgemäß an der richti-
gen Stelle befestigt ist. Überprüfen Sie dies
insbesondere nach jeder Reinigung des
Bodens.
● Treten Sie bei ausgeschaltetem Motor und
Schalt-/Wählhebel auf “P” (Automatikge-
triebe) bzw. “N” (Schaltgetriebe) jedes Pedal
vollständig bis auf den Boden durch, um
sicherzustellen, dass die Pedalbetätigung
nicht durch die Bodenmatte beeinträchtigt
wird.

381-1. Für die Sicherheit
HILUX_OM_OM71245M_(EM)

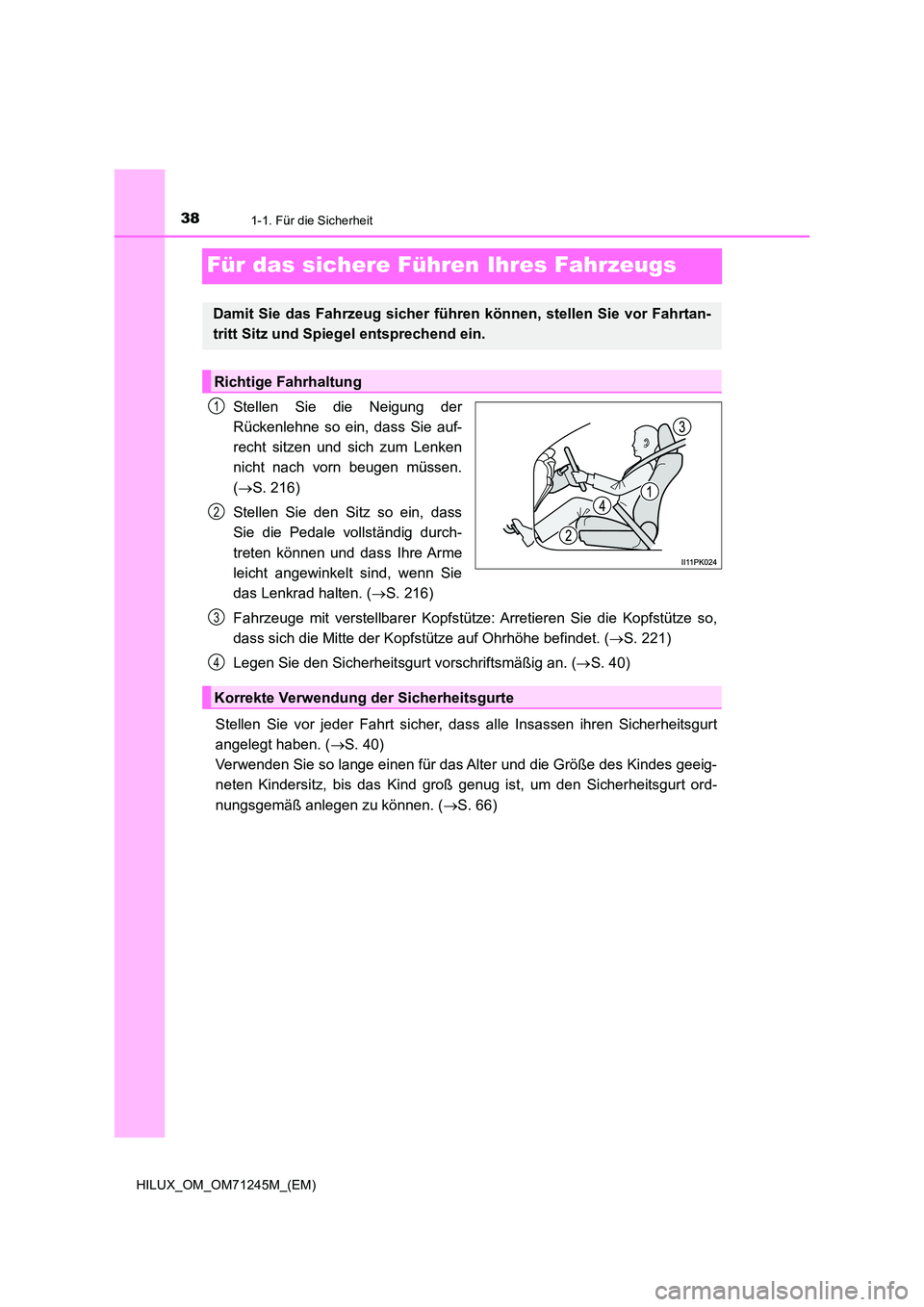

Für das sichere Führen Ihres Fahrzeugs
Stellen Sie die Neigung der
Rückenlehne so ein, dass Sie auf-
recht sitzen und sich zum Lenken
nicht nach vorn beugen müssen.
( S. 216)
Stellen Sie den Sitz so ein, dass
Sie die Pedale vollständig durch-
treten können und dass Ihre Arme
leicht angewinkelt sind, wenn Sie
das Lenkrad halten. ( S. 216)
Fahrzeuge mit verstellbarer Kopfstütze: Arretieren Sie die Kopfstütze so,
dass sich die Mitte der Kopfstütze auf Ohrhöhe befindet. ( S. 221)
Legen Sie den Sicherheitsgurt vorschriftsmäßig an. ( S. 40)
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt
angelegt haben. ( S. 40)
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeig-
neten Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ord-
nungsgemäß anlegen zu können. ( S. 66)
Damit Sie das Fahrzeug sicher führen können, stellen Sie vor Fahrtan-
tritt Sitz und Spiegel entsprechend ein.
Richtige Fahrhaltung
1
2
Korrekte Verwendung der Sicherheitsgurte
3
4

391-1. Für die Sicherheit
1
HILUX_OM_OM71245M_(EM)
Sicherheitsinformationen
Stellen Sie sicher, dass Sie eine gute Sicht nach hinten haben, indem Sie den
Innenrückspiegel und die Außenspiegel richtig einstellen. ( S. 225, 226)
Einstellen der Spiegel
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
● Stellen Sie die Fahrersitzposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
● Platzieren Sie auf dem Fahrer- und Beifahrersitz keine Kissen zwischen Rücken
und Rückenlehne.
Ein Kissen kann eine korrekte Sitzhaltung verhindern und die Effektivität des
Sicherheitsgurts und der Kopfstütze beeinträchtigen.
● Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können in den Sitzschienen eingeklemmt
werden und verhindern, dass der Sitz korrekt einrastet. Dies kann zu einem Unfall
führen und der Einstellmechanismus kann ebenfalls beschädigt werden.
● Beachten Sie beim Fahren auf öffentlichen Straßen stets die gesetzlichen
Geschwindigkeitsbegrenzungen.
● Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie sich
müde fühlen.
Wenn Sie sich während des Fahrens müde oder schläfrig fühlen, zwingen Sie sich
nicht zur Weiterfahrt, sondern machen Sie sofort eine Pause.

401-1. Für die Sicherheit
HILUX_OM_OM71245M_(EM)

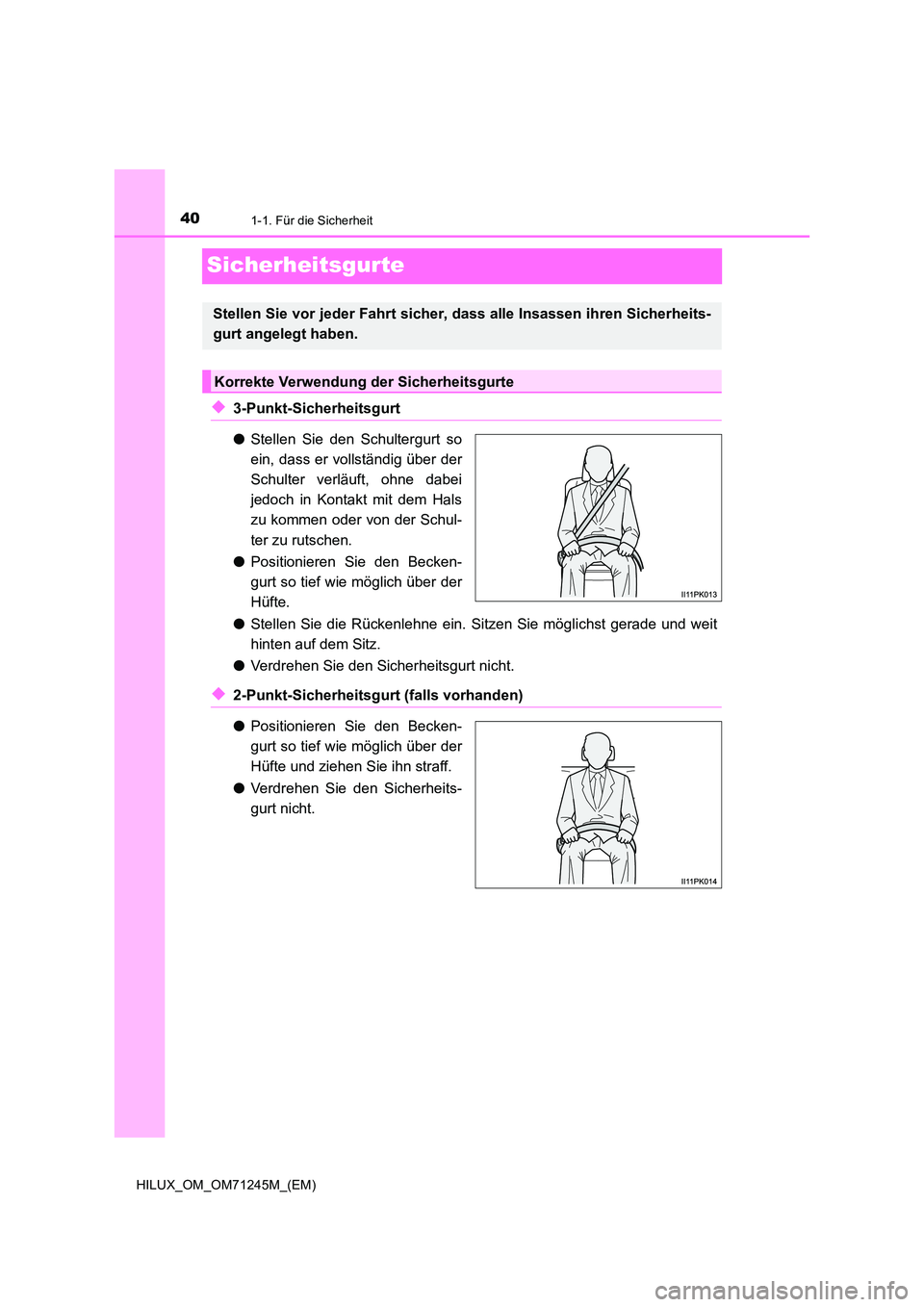

Sicherheitsgurte
◆3-Punkt-Sicherheitsgurt
● Stellen Sie den Schultergurt so
ein, dass er vollständig über der
Schulter verläuft, ohne dabei
jedoch in Kontakt mit dem Hals
zu kommen oder von der Schul-
ter zu rutschen.
● Positionieren Sie den Becken-
gurt so tief wie möglich über der
Hüfte.
● Stellen Sie die Rückenlehne ein. Sitzen Sie möglichst gerade und weit
hinten auf dem Sitz.
● Verdrehen Sie den Sicherheitsgurt nicht.
◆2-Punkt-Sicherheitsgurt (falls vorhanden)
● Positionieren Sie den Becken-
gurt so tief wie möglich über der
Hüfte und ziehen Sie ihn straff.
● Verdrehen Sie den Sicherheits-
gurt nicht.
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheits-
gurt angelegt haben.
Korrekte Verwendung der Sicherheitsgurte
