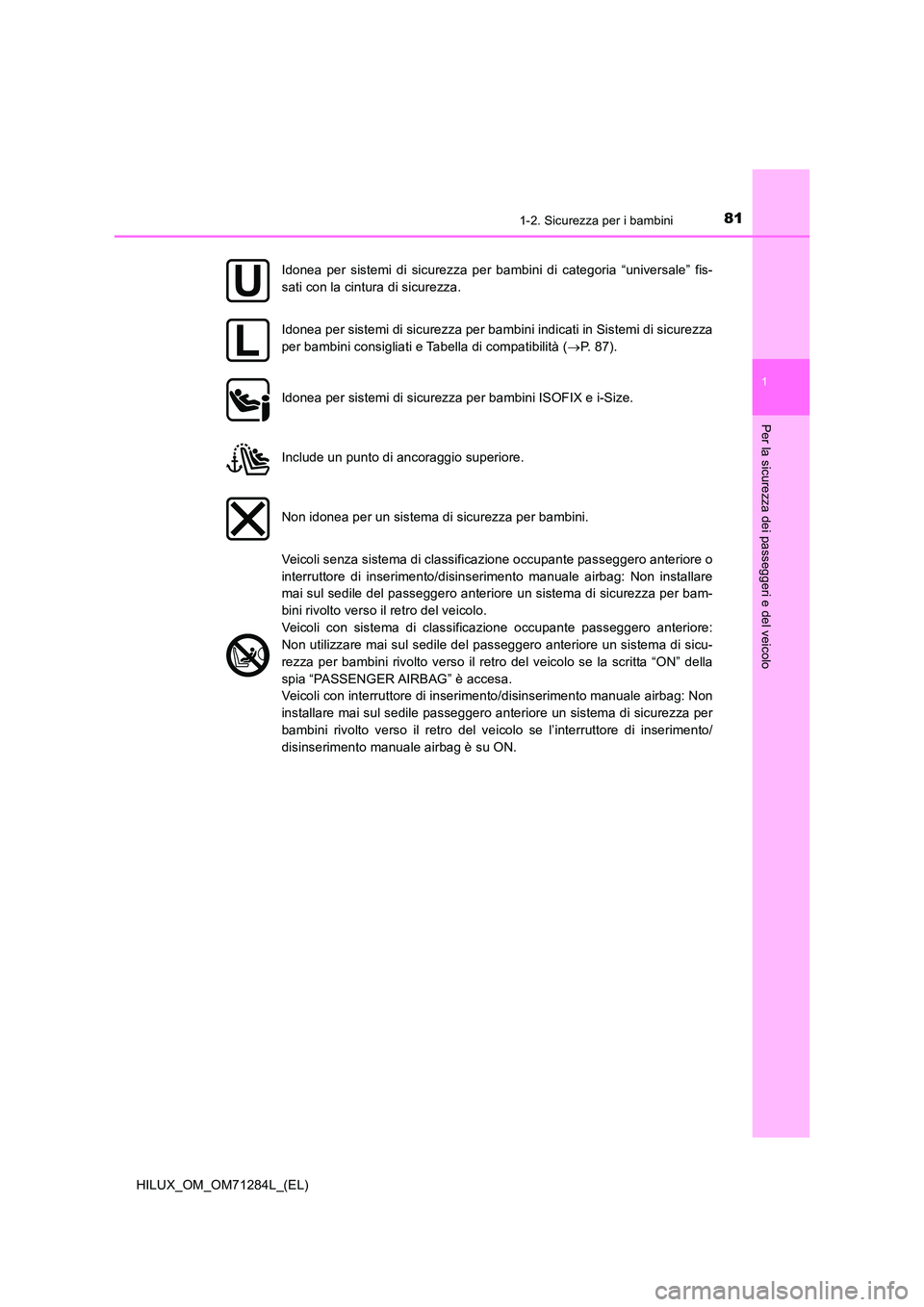

TOYOTA HILUX 2020 Manuale duso (in Italian)

811-2. Sicurezza per i bambini
1
HILUX_OM_OM71284L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Idonea per sistemi di sicurezza per bambini di categoria “universale” fis-
sati con la cintura di sicurezza.
Idonea per sistemi di sicurezza per bambini indicati in Sistemi di sicurezza
per bambini consigliati e Tabella di compatibilità ( P. 87).
Idonea per sistemi di sicurezza per bambini ISOFIX e i-Size.
Include un punto di ancoraggio superiore.
Non idonea per un sistema di sicurezza per bambini.
Veicoli senza sistema di classificazione occupante passeggero anteriore o
interruttore di inserimento/disinserimento manuale airbag: Non installare
mai sul sedile del passeggero anteriore un sistema di sicurezza per bam-
bini rivolto verso il retro del veicolo.
Veicoli con sistema di classificazione occupante passeggero anteriore:
Non utilizzare mai sul sedile del passeggero anteriore un sistema di sicu-
rezza per bambini rivolto verso il retro del veicolo se la scritta “ON” della
spia “PASSENGER AIRBAG” è accesa.
Veicoli con interruttore di inserimento/disinserimento manuale airbag: Non
installare mai sul sedile passeggero anteriore un sistema di sicurezza per
bambini rivolto verso il retro del veicolo se l’interruttore di inserimento/
disinserimento manuale airbag è su ON.

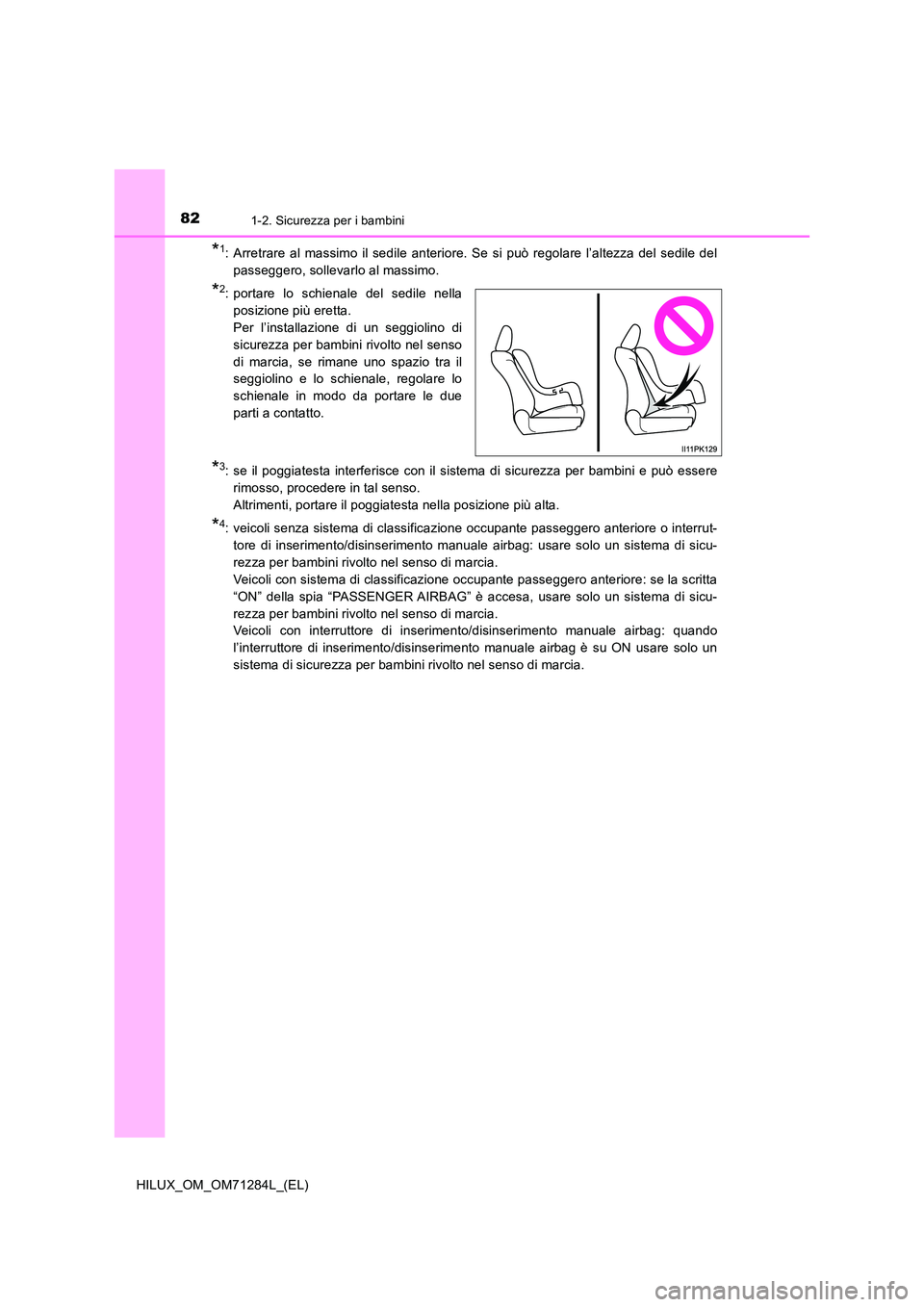

821-2. Sicurezza per i bambini
HILUX_OM_OM71284L_(EL)
*1: Arretrare al massimo il sedile anteriore. Se si può regolare l’altezza del sedile del
passeggero, sollevarlo al massimo.
*2: portare lo schienale del sedile nella
posizione più eretta.
Per l’installazione di un seggiolino di
sicurezza per bambini rivolto nel senso
di marcia, se rimane uno spazio tra il
seggiolino e lo schienale, regolare lo
schienale in modo da portare le due
parti a contatto.
*3: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere
rimosso, procedere in tal senso.
Altrimenti, portare il poggiatesta nella posizione più alta.
*4: veicoli senza sistema di classificazione occupante passeggero anteriore o interrut-
tore di inserimento/disinserimento manuale airbag: usare solo un sistema di sicu-
rezza per bambini rivolto nel senso di marcia.
Veicoli con sistema di classificazione occupante passeggero anteriore: se la scritta
“ON” della spia “PASSENGER AIRBAG” è accesa, usare solo un sistema di sicu-
rezza per bambini rivolto nel senso di marcia.
Veicoli con interruttore di inserimento/disinserimento manuale airbag: quando
l’interruttore di inserimento/disinserimento manuale airbag è su ON usare solo un
sistema di sicurezza per bambini rivolto nel senso di marcia.

831-2. Sicurezza per i bambini
1
HILUX_OM_OM71284L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Informazioni dettagliate per l’installazione dei sistemi di sicurezza per
bambini
Modelli con cabina singola e con cabina allungata
*: qualora fosse inevitabile installare sul sedile del passeggero anteriore un sistema di
sicurezza per bambini rivolto verso il retro del veicolo, tale sistema può essere
installato se è accesa la scritta “OFF” della spia “PASSENGER AIRBAG”.
Posizione di installazione
Numero posizione sedileVeicoli con sistema di classificazione
occupante passeggero anteriore
Spia “PASSENGER AIRBAG”
ONOFF*
Posizione di installazione idonea per sistema universale fissato con cinturadi sicurezza (sì/no)
Sì
Solo rivolto nel
senso di marcia
Sì
Posizione di installazione i-Size (sì/no) No No
Posizione di installazione idonea per montaggio laterale (L1/L2/no) No No
Idonea per montaggio rivolto verso il retro del veicolo (R1/R2X/R2/R3/no) No No
Idonea per montaggio rivolto nel senso di marcia (F2X/F2/F3/no) No No
Idonea per montaggio del seggiolino
elevatore (B2/B3/no) No No

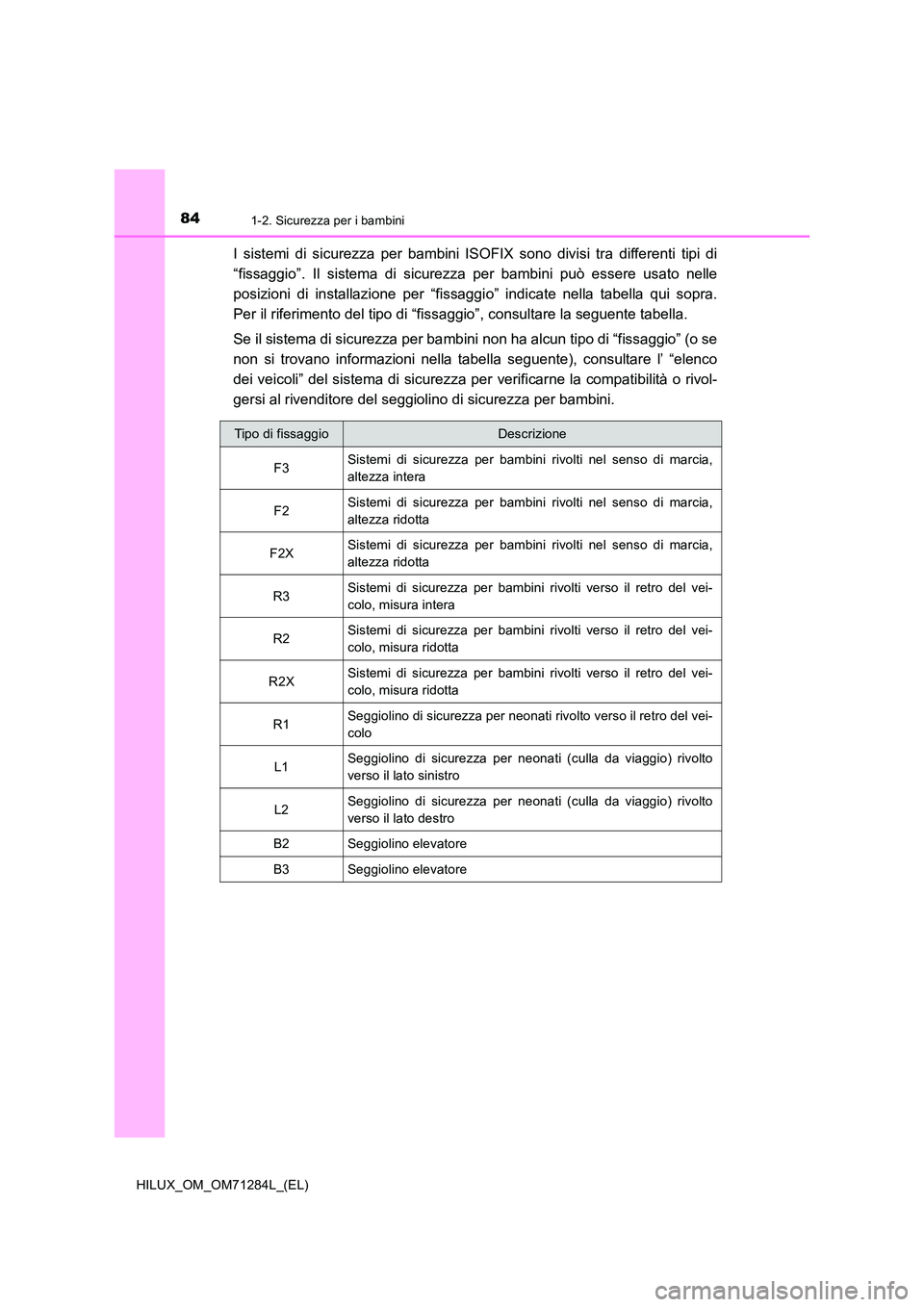

841-2. Sicurezza per i bambini
HILUX_OM_OM71284L_(EL)
I sistemi di sicurezza per bambini ISOFIX sono divisi tra differenti tipi di
“fissaggio”. Il sistema di sicurezza per bambini può essere usato nelle
posizioni di installazione per “fissaggi o” indicate nella tabella qui sopra.
Per il riferimento del tipo di “fiss aggio”, consultare la seguente tabella.
Se il sistema di sicurezza per bambini non ha alcun tipo di “fissaggio” (o se
non si trovano informazioni nella tabella seguente), consultare l’ “elenco
dei veicoli” del sistema di sicurezza per verificarne la compatibilità o rivol-
gersi al rivenditore del seggiolino di sicurezza per bambini.
Tipo di fissaggioDescrizione
F3 Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza intera
F2 Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza ridotta
F2X Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza ridotta
R3 Sistemi di sicurezza per bambini rivolti verso il retro del vei-
colo, misura intera
R2 Sistemi di sicurezza per bambini rivolti verso il retro del vei-
colo, misura ridotta
R2X Sistemi di sicurezza per bambini rivolti verso il retro del vei-
colo, misura ridotta
R1 Seggiolino di sicurezza per neonati rivolto verso il retro del vei-
colo
L1 Seggiolino di sicurezza per neonati (culla da viaggio) rivolto
verso il lato sinistro
L2 Seggiolino di sicurezza per neonati (culla da viaggio) rivolto
verso il lato destro
B2 Seggiolino elevatore
B3 Seggiolino elevatore

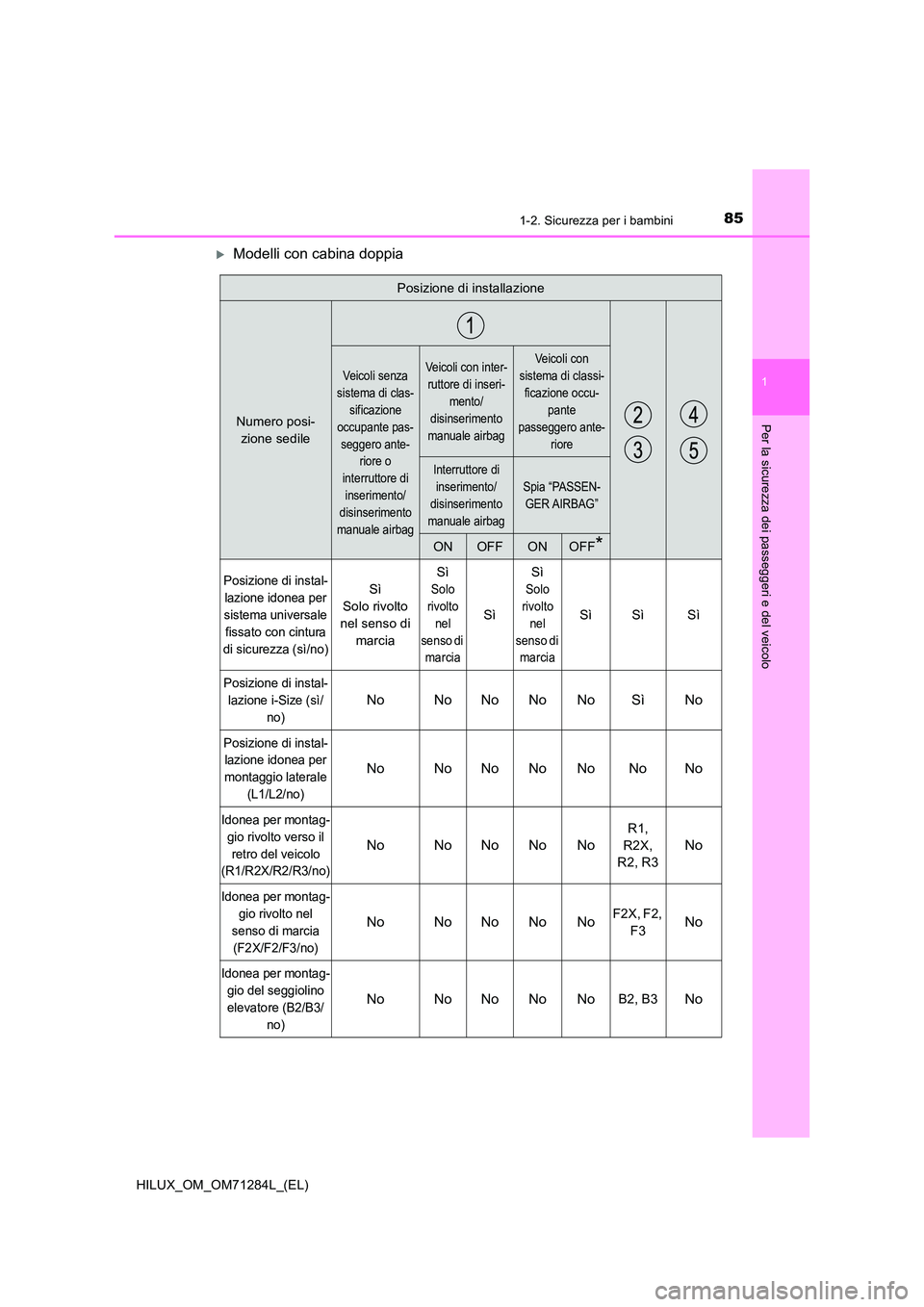

851-2. Sicurezza per i bambini
1
HILUX_OM_OM71284L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Modelli con cabina doppia
Posizione di installazione
Numero posi-
zione sedile
Veicoli senza
sistema di clas-
sificazione
occupante pas-
seggero ante-
riore o
interruttore di
inserimento/
disinserimento
manuale airbag
Veicoli con inter-
ruttore di inseri-
mento/
disinserimento
manuale airbag
Veicoli con
sistema di classi-
ficazione occu-
pante
passeggero ante-
riore
Interruttore di
inserimento/
disinserimento
manuale airbag
Spia “PASSEN-
GER AIRBAG”
ONOFFONOFF*
Posizione di instal-
lazione idonea per
sistema universale
fissato con cintura
di sicurezza (sì/no)
Sì
Solo rivolto
nel senso di
marcia
Sì
Solo
rivolto
nel
senso di
marcia
Sì
Sì
Solo
rivolto
nel
senso di
marcia
Sì Sì Sì
Posizione di instal-
lazione i-Size (sì/
no)
No No No No No Sì No
Posizione di instal-
lazione idonea per
montaggio laterale
(L1/L2/no)
No No No No No No No
Idonea per montag-
gio rivolto verso il
retro del veicolo
(R1/R2X/R2/R3/no)
No No No No No
R1,
R2X,
R2, R3
No
Idonea per montag-
gio rivolto nel
senso di marcia
(F2X/F2/F3/no)
No No No No NoF2X, F2,
F3No
Idonea per montag-
gio del seggiolino
elevatore (B2/B3/
no)
No No No No NoB2, B3No

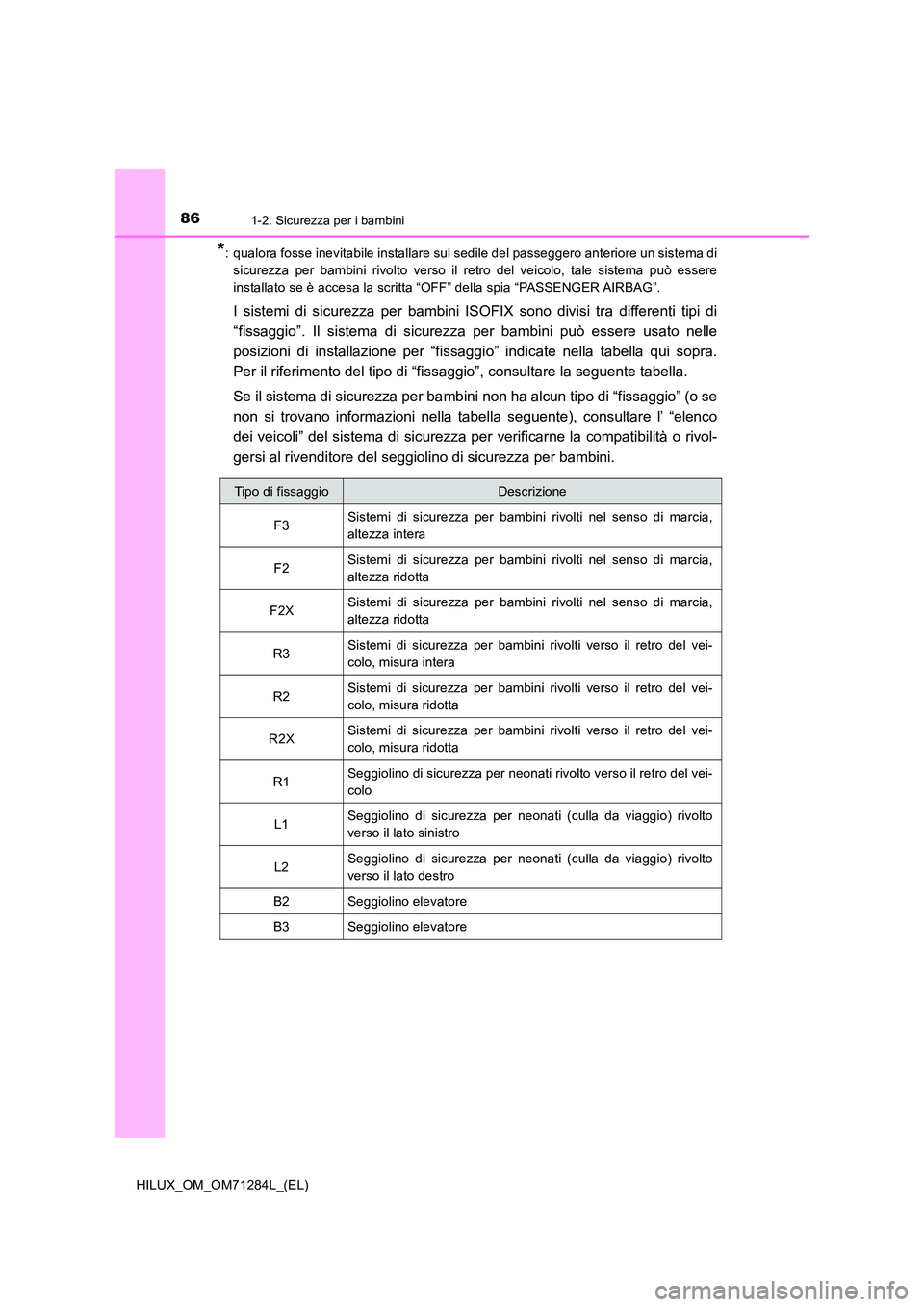

861-2. Sicurezza per i bambini
HILUX_OM_OM71284L_(EL)
*: qualora fosse inevitabile installare sul sedile del passeggero anteriore un sistema di
sicurezza per bambini rivolto verso il retro del veicolo, tale sistema può essere
installato se è accesa la scritta “OFF” della spia “PASSENGER AIRBAG”.
I sistemi di sicurezza per bambini ISOF IX sono divisi tra differenti tipi di
“fissaggio”. Il sistema di sicurezza per bambini può essere usato nelle
posizioni di installazione per “fissaggi o” indicate nella tabella qui sopra.
Per il riferimento del tipo di “fiss aggio”, consultare la seguente tabella.
Se il sistema di sicurezza per bambini non ha alcun tipo di “fissaggio” (o se
non si trovano informazioni nella tabella seguente), consultare l’ “elenco
dei veicoli” del sistema di sicurezza per verificarne la compatibilità o rivol-
gersi al rivenditore del seggiolino di sicurezza per bambini.
Tipo di fissaggioDescrizione
F3 Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza intera
F2 Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza ridotta
F2X Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza ridotta
R3 Sistemi di sicurezza per bambini rivolti verso il retro del vei-
colo, misura intera
R2 Sistemi di sicurezza per bambini rivolti verso il retro del vei-
colo, misura ridotta
R2X Sistemi di sicurezza per bambini rivolti verso il retro del vei-
colo, misura ridotta
R1 Seggiolino di sicurezza per neonati rivolto verso il retro del vei-
colo
L1 Seggiolino di sicurezza per neonati (culla da viaggio) rivolto
verso il lato sinistro
L2 Seggiolino di sicurezza per neonati (culla da viaggio) rivolto
verso il lato destro
B2 Seggiolino elevatore
B3 Seggiolino elevatore

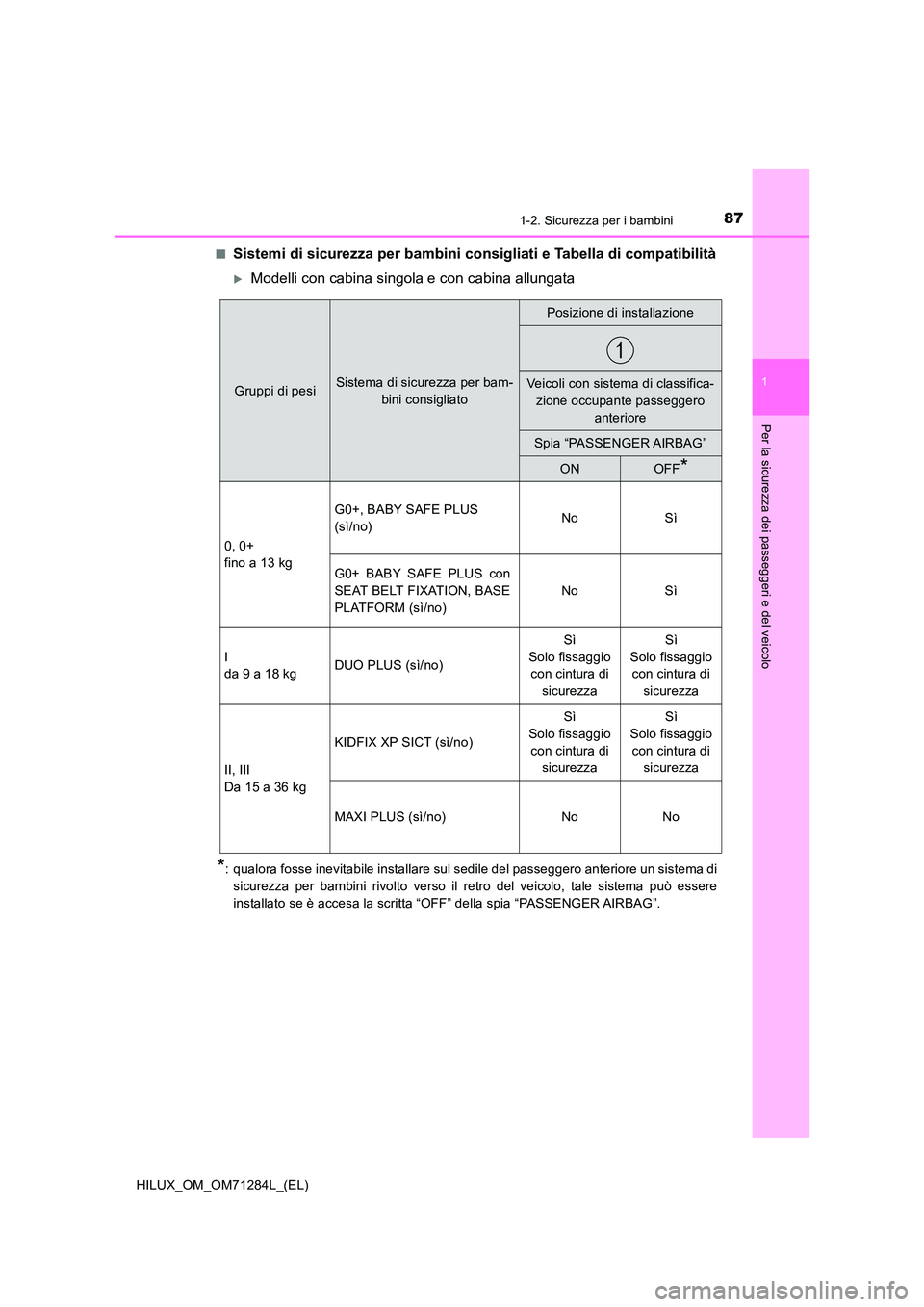

871-2. Sicurezza per i bambini
1
HILUX_OM_OM71284L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Sistemi di sicurezza per bambini consigliati e Tabella di compatibilità
Modelli con cabina singola e con cabina allungata
*: qualora fosse inevitabile installare sul sedile del passeggero anteriore un sistema di
sicurezza per bambini rivolto verso il retro del veicolo, tale sistema può essere
installato se è accesa la scritta “OFF” della spia “PASSENGER AIRBAG”.
Gruppi di pesiSistema di sicurezza per bam-
bini consigliato
Posizione di installazione
Veicoli con sistema di classifica-
zione occupante passeggero
anteriore
Spia “PASSENGER AIRBAG”
ONOFF*
0, 0+
fino a 13 kg
G0+, BABY SAFE PLUS
(sì/no) No Sì
G0+ BABY SAFE PLUS con
SEAT BELT FIXATION, BASE
PLATFORM (sì/no)
No Sì
I
da 9 a 18 kg DUO PLUS (sì/no)
Sì
Solo fissaggio
con cintura di
sicurezza
Sì
Solo fissaggio
con cintura di
sicurezza
II, III
Da 15 a 36 kg
KIDFIX XP SICT (sì/no)
Sì
Solo fissaggio
con cintura di
sicurezza
Sì
Solo fissaggio
con cintura di
sicurezza
MAXI PLUS (sì/no) No No

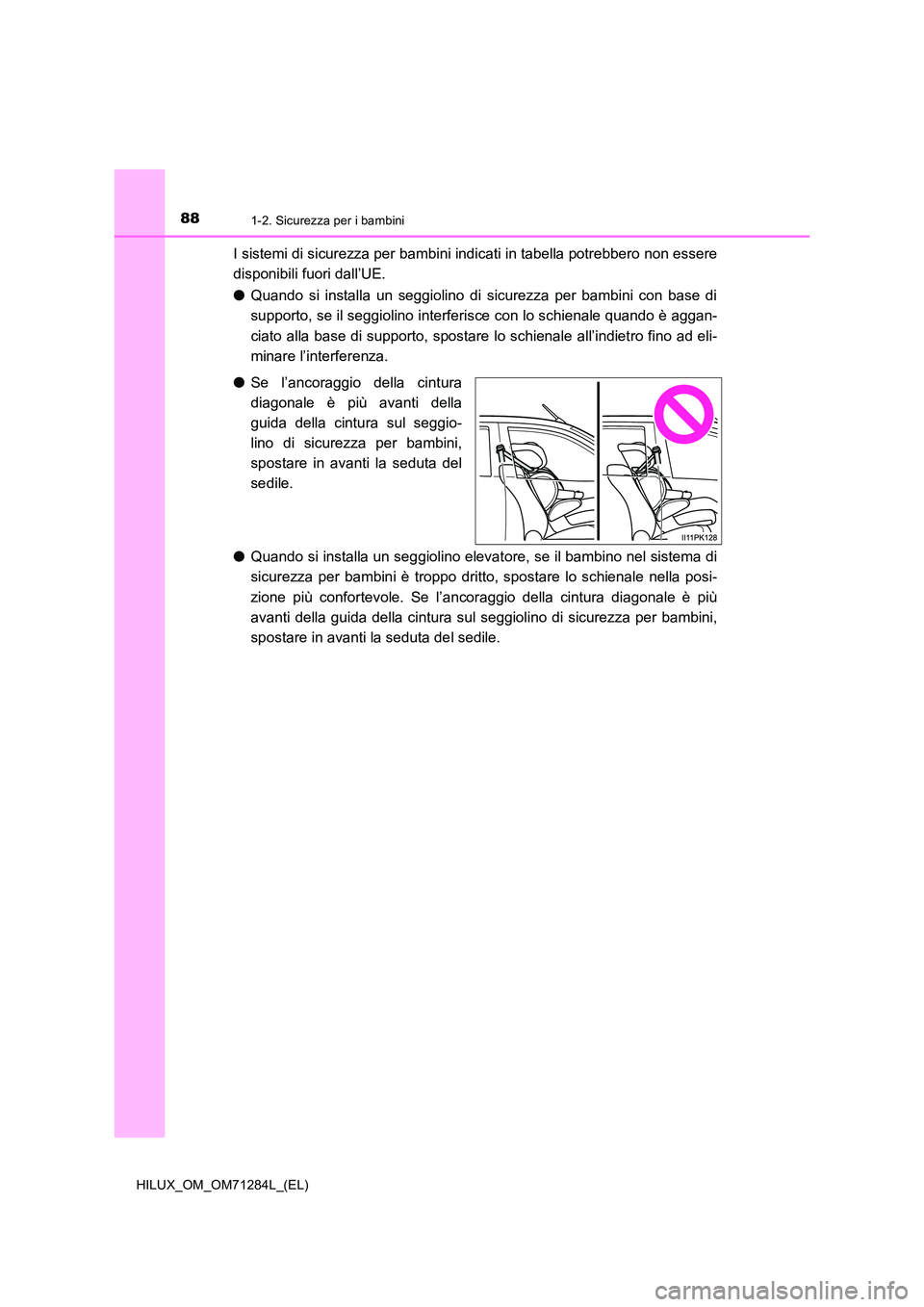

881-2. Sicurezza per i bambini
HILUX_OM_OM71284L_(EL)
I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere
disponibili fuori dall’UE.
● Quando si installa un seggiolino di sicurezza per bambini con base di
supporto, se il seggiolino interferisce con lo schienale quando è aggan-
ciato alla base di supporto, spostare lo schienale all’indietro fino ad eli-
minare l’interferenza.
● Se l’ancoraggio della cintura
diagonale è più avanti della
guida della cintura sul seggio-
lino di sicurezza per bambini,
spostare in avanti la seduta del
sedile.
● Quando si installa un seggiolino elevatore, se il bambino nel sistema di
sicurezza per bambini è troppo dritto, spostare lo schienale nella posi-
zione più confortevole. Se l’ancoraggio della cintura diagonale è più
avanti della guida della cintura sul s eggiolino di sicurezza per bambini,
spostare in avanti la seduta del sedile.

891-2. Sicurezza per i bambini
1
HILUX_OM_OM71284L_(EL)
Per la sicurezza dei passeggeri e del veicolo

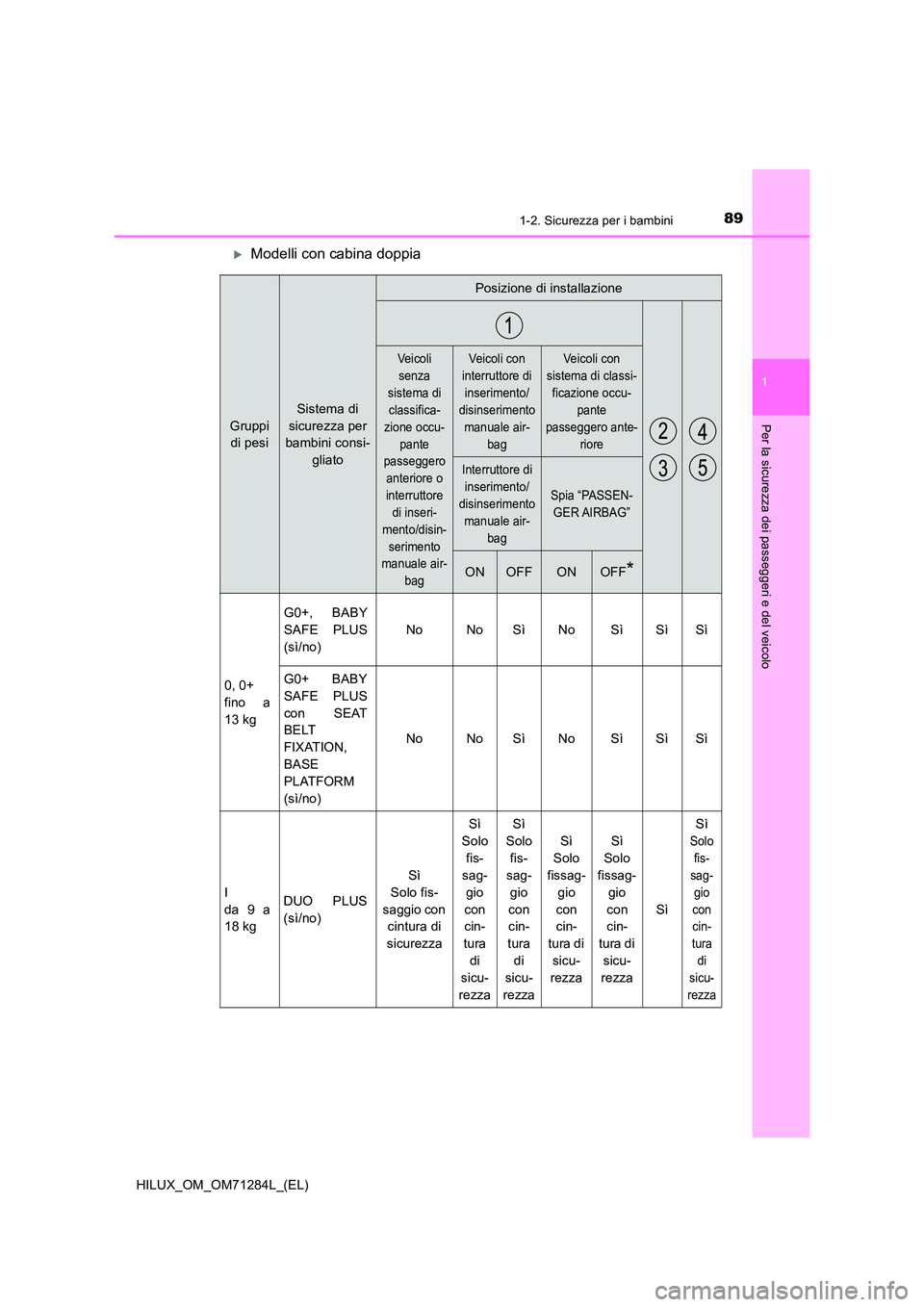

Modelli con cabina doppia
Gruppi
di pesi
Sistema di
sicurezza per
bambini consi-
gliato
Posizione di installazione
Veicoli
senza
sistema di
classifica-
zione occu-
pante
passeggero
anteriore o
interruttore
di inseri-
mento/disin-
serimento
manuale air-
bag
Veicoli con
interruttore di
inserimento/
disinserimento
manuale air-
bag
Veicoli con
sistema di classi-
ficazione occu-
pante
passeggero ante-
riore
Interruttore di
inserimento/
disinserimento
manuale air-
bag
Spia “PASSEN-
GER AIRBAG”
ONOFFONOFF*
0, 0+
fino a
13 kg
G0+, BABY
SAFE PLUS
(sì/no)
No No Sì No Sì Sì Sì
G0+ BABY
SAFE PLUS
con SEAT
BELT
FIXATION,
BASE
PLATFORM
(sì/no)
No No Sì No Sì Sì Sì
I
da 9 a
18 kg
DUO PLUS
(sì/no)
Sì
Solo fis-
saggio con
cintura di
sicurezza
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
Sì
Solo
fissag-
gio
con
cin-
tura di
sicu-
rezza
Sì
Solo
fissag-
gio
con
cin-
tura di
sicu-
rezza
Sì
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza

901-2. Sicurezza per i bambini
HILUX_OM_OM71284L_(EL)
II, III
Da 15 a
36 kg
KIDFIX XP
SICT (sì/no)
Sì
Solo fis-
saggio con
cintura di
sicurezza
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
Sì
Solo
fissag-
gio
con
cin-
tura di
sicu-
rezza
Sì
Solo
fissag-
gio
con
cin-
tura di
sicu-
rezza
Sì
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
MAXI PLUS
(sì/no)
Sì
Solo fis-
saggio con
cintura di
sicurezza
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
Sì
Solo
fissag-
gio
con
cin-
tura di
sicu-
rezza
Sì
Solo
fissag-
gio
con
cin-
tura di
sicu-
rezza
Sì
Sì
Solo
fis-
sag-
gio
con
cin-
tura
di
sicu-
rezza
Gruppi
di pesi
Sistema di
sicurezza per
bambini consi-
gliato
Posizione di installazione
Veicoli
senza
sistema di
classifica-
zione occu-
pante
passeggero
anteriore o
interruttore
di inseri-
mento/disin-
serimento
manuale air-
bag
Veicoli con
interruttore di
inserimento/
disinserimento
manuale air-
bag
Veicoli con
sistema di classi-
ficazione occu-
pante
passeggero ante-
riore
Interruttore di
inserimento/
disinserimento
manuale air-
bag
Spia “PASSEN-
GER AIRBAG”
ONOFFONOFF*
