5-5. Uso dei sistemi di supporto alla guida
Guida
namento
■Situazioni in cui il sistema potrebbe non funzionare correttamente
●In alcune situazioni, come quelle riportate di seguito, il sensore radar e la telecamera anteriore potrebbero non rilevare un
oggetto, impedendo al sistema di funzio- nare correttamente:• Quando un oggetto rilevabile si avvicina al
veicolo • Quando il veicolo o un oggetto rilevabile è instabile
• Se un oggetto rilevabile compie una mano- vra brusca (ad esempio una sterzata, un’accelerazione o decelerazione improv-
visa) • Quando il veicolo si avvicina rapidamente a un oggetto rilevabile
• Quando un oggetto rilevabile non si trova direttamente davanti al veicolo
• Quando un oggetto rilevabile si trova accanto a muri, recinzioni, guard-rail, tom-bini, veicoli, lastre d’acciaio sulla strada,
ecc. • Quando un oggetto rilevabile si trova sotto una struttura
• Quando una parte di un oggetto rilevabile è nascosta da un oggetto, ad esempio un bagaglio di grandi dimensioni, un ombrello
o un guard-rail • Quando nelle vicinanze sono presenti molti elementi che possono riflettere le onde
radio del radar (gallerie, ponti in ferro, strade sterrate, strade innevate con solchi delle ruote, ecc.)
• Quando si verificano interferenze sulle onde radio a causa dei radar installati su altri veicoli
• Quando ci sono più oggetti rilevabili vicini gli uni agli altri• Quando un oggetto rilevabile è colpito
direttamente dai raggi solari o da un’altra
fonte luminosa • Quando un oggetto rilevabile è biancastro e appare estremamente chiaro
• Quando un oggetto rilevabile sembra avere lo stesso colore o la stessa lumino-sità dell’area circostante
• Quando un oggetto rilevabile taglia la strada al veicolo o appare improvvisa-mente davanti al veicolo
• Quando la parte anteriore del veicolo viene colpita da acqua, neve, polvere, ecc.• Quando una luce molto intensa di fronte,
come i raggi del sole o i fari dei veicoli in avvicinamento, colpiscono direttamente la telecamera anteriore
• Quando ci si avvicina alla fiancata o alla parte anteriore del veicolo davanti• Se il veicolo di fronte è una motocicletta
• Se il veicolo davanti è stretto, ad esempio un veicolo di mobilità personale• Se un veicolo che precede presenta una
parte posteriore di ingombro ridotto, ad esempio un autocarro scarico• Se un veicolo che precede presenta una
parte posteriore bassa, ad esempio un rimorchio con pianale ribassato
• Se un veicolo di fronte presenta un’altezza minima da terra molto elevata
• Se un veicolo di fronte trasporta un carico che sporge oltre il paraurti posteriore• Se un veicolo di fronte ha una forma irre-
golare, ad esempio un trattore o un sidecar • Se il veicolo di fronte è una bicicletta da
Page 232 of 572

232
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
bambino, una bicicletta che trasporta un carico ingombrante, una bicicletta che tra-sporta più persone, o una bicicletta dalla
forma speciale (bicicletta con seggiolino per bambini, tandem, ecc.)• Se l’altezza di un pedone/ciclista di fronte
è inferiore a circa 1 m o superiore a circa 2m• Se un pedone/ciclista indossa indumenti
particolarmente ampi (un impermeabile, una gonna lunga, ecc.), che ne masche-rano la sagoma
• Se un pedone è piegato in avanti o acco- vacciato o un ciclista è piegato in avanti• Se un pedone/ciclista si muove rapida-
mente • Se un pedone sta spingendo un passeg-gino, una sedia a rotelle, una bicicletta o
un altro veicolo • Quando si guida in condizioni atmosferiche avverse, come pioggia intensa, nebbia,
neve o tempeste di sabbia • Quando si guida in presenza di vapore o fumo
• Quando l’area circostante è poco lumi- nosa, ad esempio all’alba o al tramonto, oppure di notte o in una galleria, e l’oggetto
rilevabile sembra avere lo stesso colore dell’area circostante• Quando si percorre una strada in cui la
luminosità circostante cambia improvvisa- mente, ad esempio all’entrata o all’uscita di una galleria
• Quando il veicolo non si muove per un determinato periodo di tempo dopo aver avviato il sistema a celle a combustibile
• Durante una svolta a destra/sinistra e per alcuni secondi dopo aver effettuato la svolta
• Mentre si affronta una curva e per alcuni secondi dopo aver affrontato una curva• Se il veicolo sta sbandando
• Se la parte anteriore del veicolo è sollevata o abbassata
• Se le ruote non sono allineate • Se una spazzola del tergicristallo copre la telecamera anteriore
• Il veicolo viene guidato a velocità estrema- mente elevate• Quando si percorre un tratto in pendenza
• Se il sensore radar o la telecamera ante- riore non sono allineati• Quando si viaggia in una corsia di marcia
separata da più di una corsia dai veicoli in avvicinamento mentre si svolta a destra/sinistra
• Quando si è fortemente fuori posizione rispetto al veicolo rilevato che soprag-giunge mentre si svolta a destra/sinistra
• Mentre si svolta a destra/sinistra, quando un pedone si avvicina da dietro o dal fianco
del veicolo
●Oltre ai casi di cui sopra, nelle seguenti
situazioni, l’assistenza di emergenza allo sterzo potrebbe non intervenire.• Quando le linee di corsia bianche (gialle)
sono poco visibili, ad esempio quando sono sbiadite, divergenti/confluenti o in

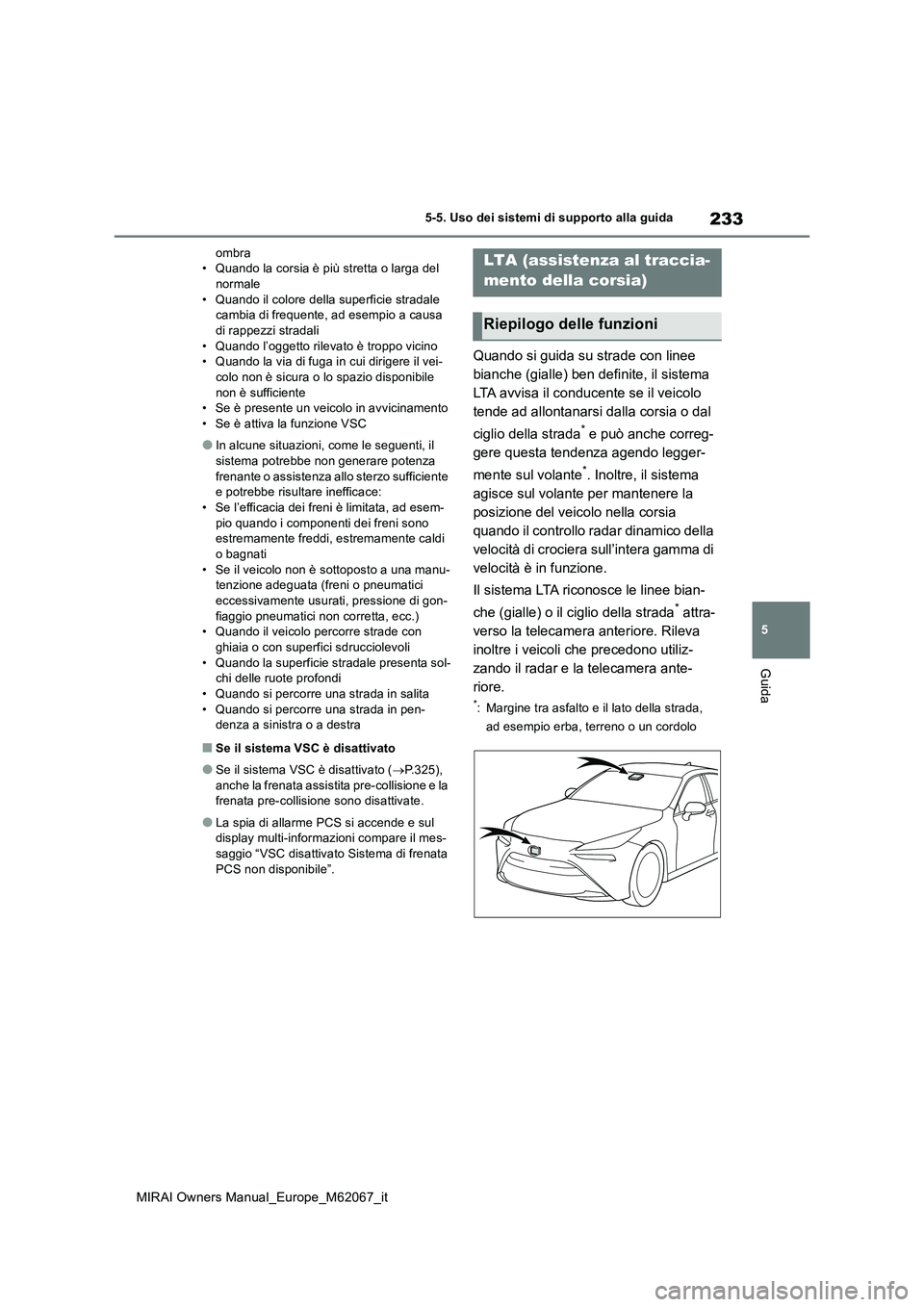

Page 233 of 572

233
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
ombra • Quando la corsia è più stretta o larga del normale
• Quando il colore della superficie stradale cambia di frequente, ad esempio a causa di rappezzi stradali
• Quando l’oggetto rilevato è troppo vicino • Quando la via di fuga in cui dirigere il vei-colo non è sicura o lo spazio disponibile
non è sufficiente • Se è presente un veicolo in avvicinamento• Se è attiva la funzione VSC
●In alcune situazioni, come le seguenti, il sistema potrebbe non generare potenza
frenante o assistenza allo sterzo sufficiente e potrebbe risultare inefficace:• Se l’efficacia dei freni è limitata, ad esem-
pio quando i componenti dei freni sono estremamente freddi, estremamente caldi o bagnati
• Se il veicolo non è sottoposto a una manu- tenzione adeguata (freni o pneumatici eccessivamente usurati, pressione di gon-
fiaggio pneumatici non corretta, ecc.) • Quando il veicolo percorre strade con ghiaia o con superfici sdrucciolevoli
• Quando la superficie stradale presenta sol- chi delle ruote profondi• Quando si percorre una strada in salita
• Quando si percorre una strada in pen- denza a sinistra o a destra
■Se il sistema VSC è disattivato
●Se il sistema VSC è disattivato ( P.325), anche la frenata assistita pre-collisione e la frenata pre-collisione sono disattivate.
●La spia di allarme PCS si accende e sul display multi-informazioni compare il mes-
saggio “VSC disattivato Sistema di frenata PCS non disponibile”.
Quando si guida su strade con linee
bianche (gialle) ben definite, il sistema
LTA avvisa il conducente se il veicolo
tende ad allontanarsi dalla corsia o dal
ciglio della strada* e può anche correg-
gere questa tendenza agendo legger-
mente sul volante*. Inoltre, il sistema
agisce sul volante per mantenere la
posizione del veicolo nella corsia
quando il controllo radar dinamico della
velocità di crociera sull’intera gamma di
velocità è in funzione.
Il sistema LTA riconosce le linee bian-
che (gialle) o il ciglio della strada* attra-
verso la telecamera anteriore. Rileva
inoltre i veicoli che precedono utiliz-
zando il radar e la telecamera ante-
riore.
*: Margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
LTA (assistenza al traccia-
mento della corsia)
Riepilogo delle funzioni

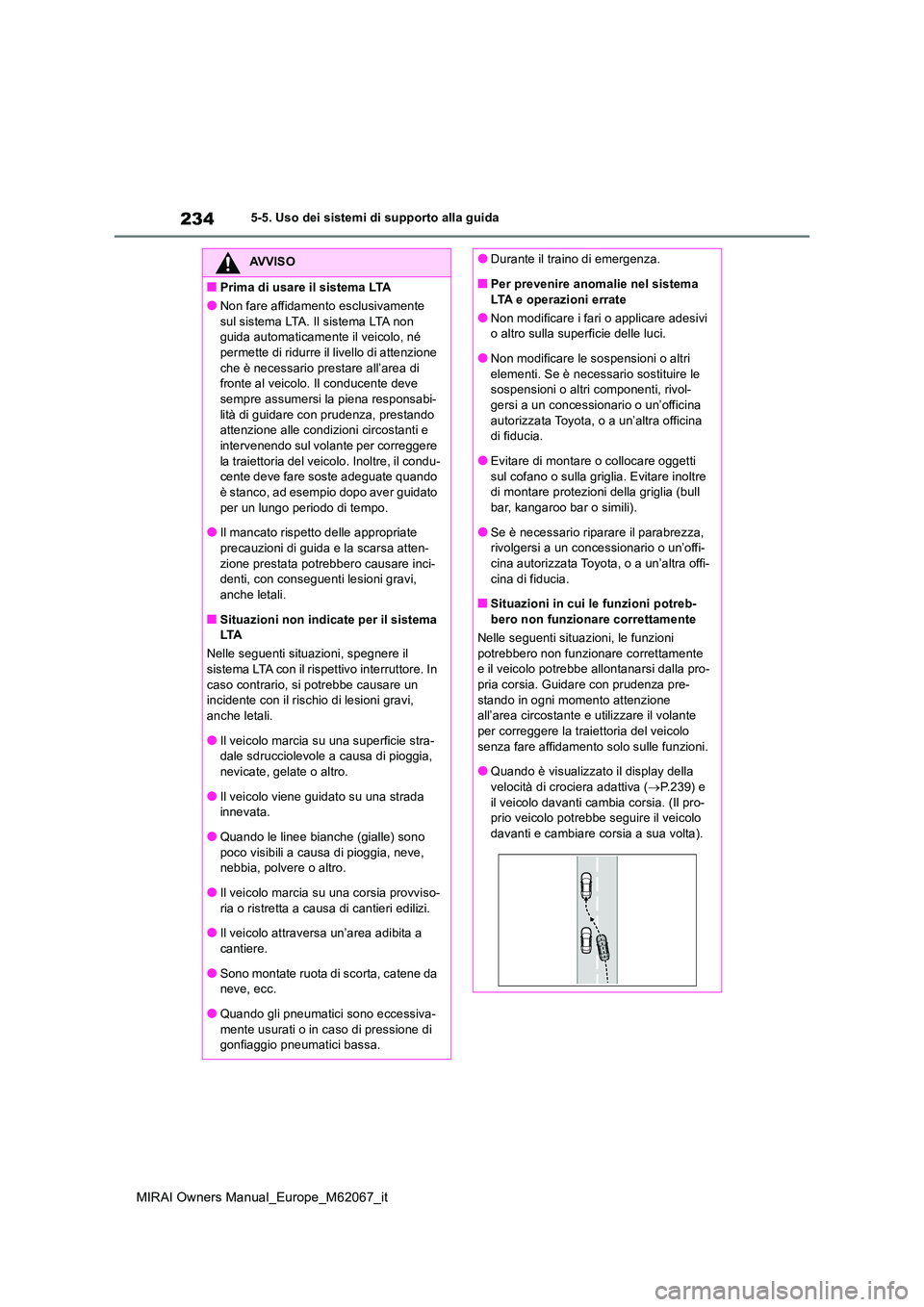

Page 234 of 572

234
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
AVVISO
■Prima di usare il sistema LTA
●Non fare affidamento esclusivamente
sul sistema LTA. Il sistema LTA non guida automaticamente il veicolo, né permette di ridurre il livello di attenzione
che è necessario prestare all’area di fronte al veicolo. Il conducente deve sempre assumersi la piena responsabi-
lità di guidare con prudenza, prestando attenzione alle condizioni circostanti e intervenendo sul volante per correggere
la traiettoria del veicolo. Inoltre, il condu- cente deve fare soste adeguate quando è stanco, ad esempio dopo aver guidato
per un lungo periodo di tempo.
●Il mancato rispetto delle appropriate precauzioni di guida e la scarsa atten-
zione prestata potrebbero causare inci- denti, con conseguenti lesioni gravi, anche letali.
■Situazioni non indicate per il sistema LTA
Nelle seguenti situazioni, spegnere il sistema LTA con il rispettivo interruttore. In
caso contrario, si potrebbe causare un incidente con il rischio di lesioni gravi,
anche letali.
●Il veicolo marcia su una superficie stra- dale sdrucciolevole a causa di pioggia,
nevicate, gelate o altro.
●Il veicolo viene guidato su una strada innevata.
●Quando le linee bianche (gialle) sono poco visibili a causa di pioggia, neve, nebbia, polvere o altro.
●Il veicolo marcia su una corsia provviso-ria o ristretta a causa di cantieri edilizi.
●Il veicolo attraversa un’area adibita a
cantiere.
●Sono montate ruota di scorta, catene da neve, ecc.
●Quando gli pneumatici sono eccessiva-mente usurati o in caso di pressione di gonfiaggio pneumatici bassa.
●Durante il traino di emergenza.
■Per prevenire anomalie nel sistema
LTA e operazioni errate
●Non modificare i fari o applicare adesivi o altro sulla superficie delle luci.
●Non modificare le sospensioni o altri
elementi. Se è necessario sostituire le sospensioni o altri componenti, rivol-gersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
●Evitare di montare o collocare oggetti
sul cofano o sulla griglia. Evitare inoltre di montare protezioni della griglia (bull bar, kangaroo bar o simili).
●Se è necessario riparare il parabrezza, rivolgersi a un concessionario o un’offi-cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
■Situazioni in cui le funzioni potreb- bero non funzionare correttamente
Nelle seguenti situazioni, le funzioni
potrebbero non funzionare correttamente e il veicolo potrebbe allontanarsi dalla pro-pria corsia. Guidare con prudenza pre-
stando in ogni momento attenzione all’area circostante e utilizzare il volante per correggere la traiettoria del veicolo
senza fare affidamento solo sulle funzioni.
●Quando è visualizzato il display della velocità di crociera adattiva ( P.239) e
il veicolo davanti cambia corsia. (Il pro- prio veicolo potrebbe seguire il veicolo davanti e cambiare corsia a sua volta).

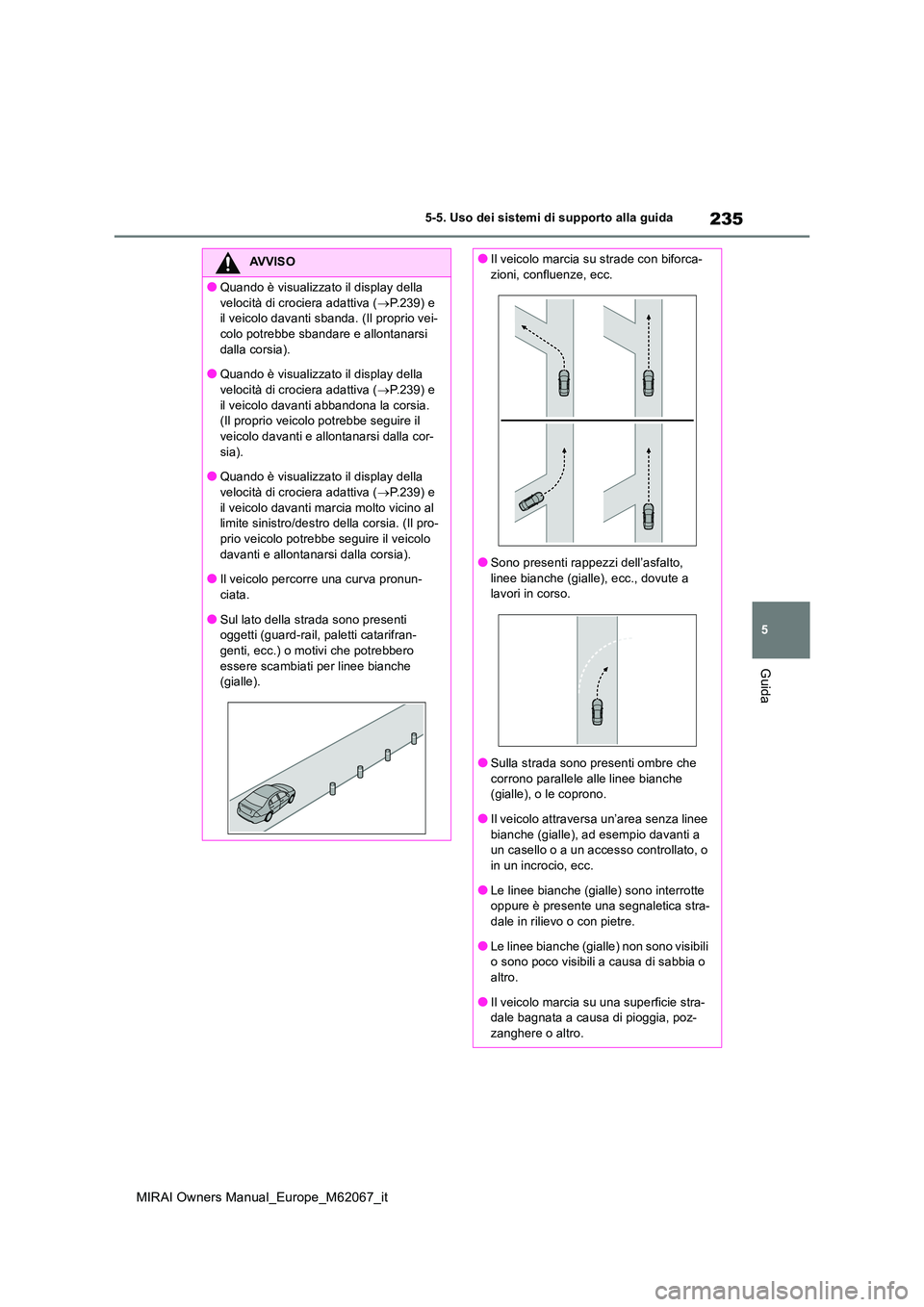

Page 235 of 572

235
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Quando è visualizzato il display della
velocità di crociera adattiva ( P.239) e il veicolo davanti sbanda. (Il proprio vei-colo potrebbe sbandare e allontanarsi
dalla corsia).
●Quando è visualizzato il display della velocità di crociera adattiva ( P.239) e
il veicolo davanti abbandona la corsia. (Il proprio veicolo potrebbe seguire il veicolo davanti e allontanarsi dalla cor-
sia).
●Quando è visualizzato il display della velocità di crociera adattiva ( P.239) e
il veicolo davanti marcia molto vicino al limite sinistro/destro della corsia. (Il pro-prio veicolo potrebbe seguire il veicolo
davanti e allontanarsi dalla corsia).
●Il veicolo percorre una curva pronun- ciata.
●Sul lato della strada sono presenti oggetti (guard-rail, paletti catarifran-genti, ecc.) o motivi che potrebbero
essere scambiati per linee bianche (gialle).
●Il veicolo marcia su strade con biforca-zioni, confluenze, ecc.
●Sono presenti rappezzi dell’asfalto, linee bianche (gialle), ecc., dovute a lavori in corso.
●Sulla strada sono pr esenti ombre che
corrono parallele alle linee bianche (gialle), o le coprono.
●Il veicolo attraversa un’area senza linee
bianche (gialle), ad esempio davanti a un casello o a un accesso controllato, o in un incrocio, ecc.
●Le linee bianche (gialle) sono interrotte oppure è presente una segnaletica stra-dale in rilievo o con pietre.
●Le linee bianche (gialle) non sono visibili o sono poco visibili a causa di sabbia o altro.
●Il veicolo marcia su una superficie stra-dale bagnata a causa di pioggia, poz-zanghere o altro.

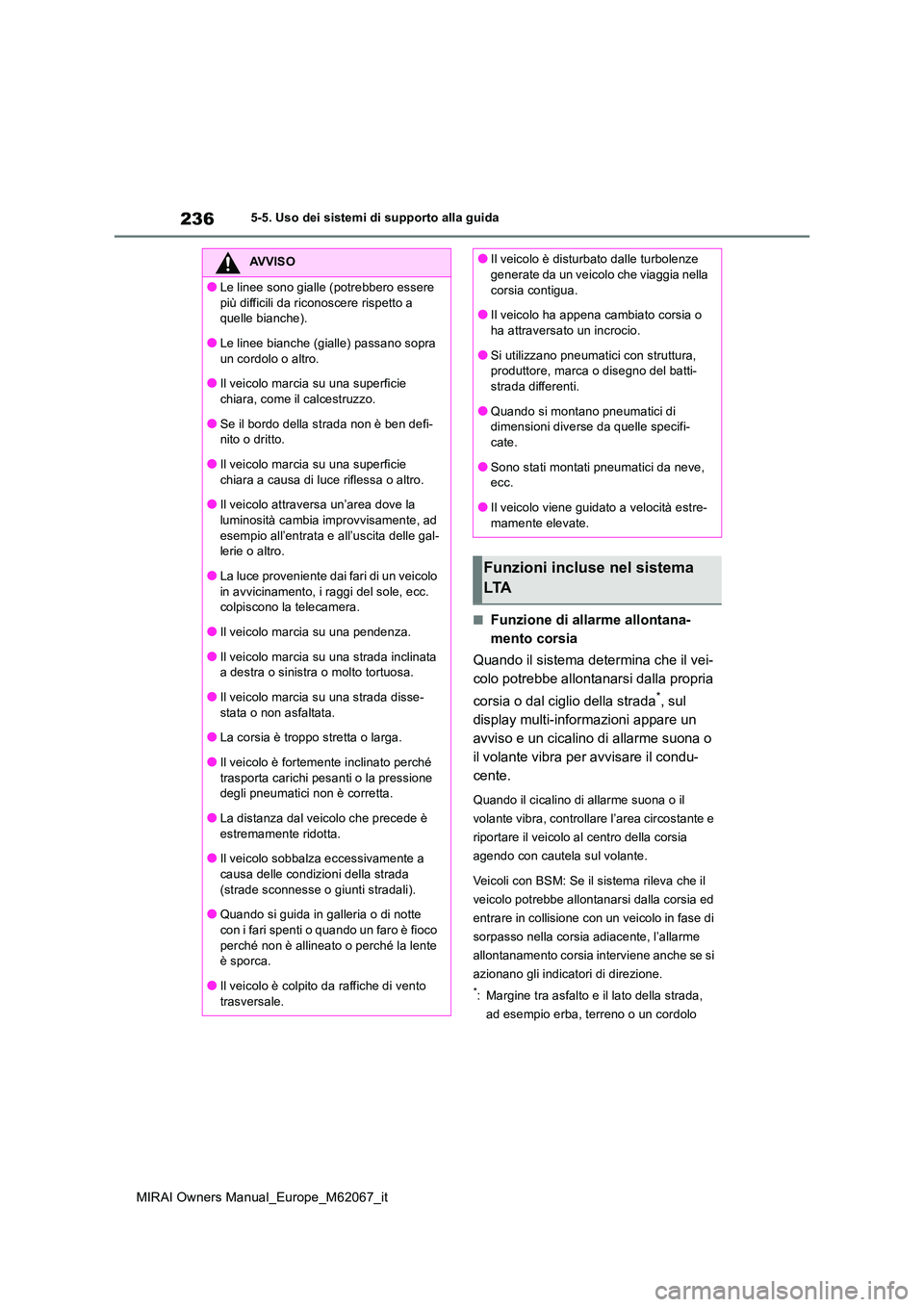

Page 236 of 572

236
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
■Funzione di allarme allontana-
mento corsia
Quando il sistema determina che il vei-
colo potrebbe allontanarsi dalla propria
corsia o dal ciglio della strada*, sul
display multi-informazioni appare un
avviso e un cicalino di allarme suona o
il volante vibra per avvisare il condu-
cente.
Quando il cicalino di allarme suona o il
volante vibra, controllare l’area circostante e
riportare il veicolo al centro della corsia
agendo con cautela sul volante.
Veicoli con BSM: Se il sistema rileva che il
veicolo potrebbe allontanarsi dalla corsia ed
entrare in collisione con un veicolo in fase di
sorpasso nella corsia adiacente, l’allarme
allontanamento corsia interviene anche se si
azionano gli indicatori di direzione.
*: Margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
AVVISO
●Le linee sono gialle (potrebbero essere
più difficili da riconoscere rispetto a quelle bianche).
●Le linee bianche (gialle) passano sopra
un cordolo o altro.
●Il veicolo marcia su una superficie chiara, come il calcestruzzo.
●Se il bordo della strada non è ben defi-nito o dritto.
●Il veicolo marcia su una superficie
chiara a causa di luce riflessa o altro.
●Il veicolo attraversa un’area dove la luminosità cambia improvvisamente, ad
esempio all’entrata e all’uscita delle gal- lerie o altro.
●La luce proveniente dai fari di un veicolo
in avvicinamento, i raggi del sole, ecc. colpiscono la telecamera.
●Il veicolo marcia su una pendenza.
●Il veicolo marcia su una strada inclinata a destra o sinistra o molto tortuosa.
●Il veicolo marcia su una strada disse-
stata o non asfaltata.
●La corsia è troppo stretta o larga.
●Il veicolo è fortemente inclinato perché trasporta carichi pesanti o la pressione degli pneumatici non è corretta.
●La distanza dal veicolo che precede è estremamente ridotta.
●Il veicolo sobbalza eccessivamente a
causa delle condizioni della strada (strade sconnesse o giunti stradali).
●Quando si guida in galleria o di notte
con i fari spenti o quando un faro è fioco perché non è allineato o perché la lente è sporca.
●Il veicolo è colpito da raffiche di vento trasversale.
●Il veicolo è disturbato dalle turbolenze generate da un veicolo che viaggia nella
corsia contigua.
●Il veicolo ha appena cambiato corsia o ha attraversato un incrocio.
●Si utilizzano pneumatici con struttura, produttore, marca o disegno del batti-strada differenti.
●Quando si montano pneumatici di dimensioni diverse da quelle specifi-cate.
●Sono stati montati pneumatici da neve, ecc.
●Il veicolo viene guidato a velocità estre-
mamente elevate.
Funzioni incluse nel sistema
LTA
Page 237 of 572

237
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida

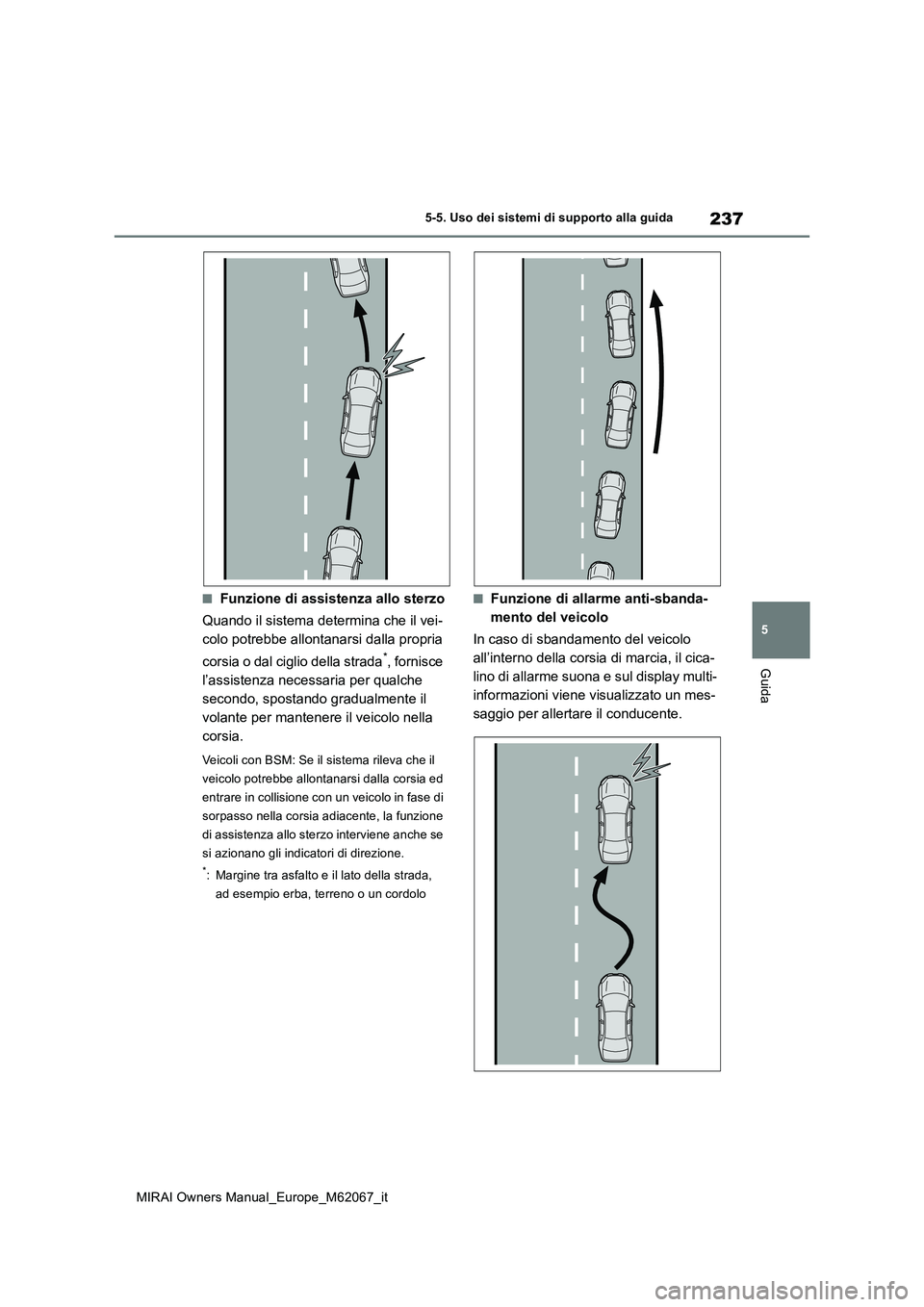

■Funzione di assistenza allo sterzo
Quando il sistema determina che il vei-
colo potrebbe allontanarsi dalla propria
corsia o dal ciglio della strada*, fornisce
l’assistenza necessaria per qualche
secondo, spostando gradualmente il
volante per mantenere il veicolo nella
corsia.
Veicoli con BSM: Se il sistema rileva che il
veicolo potrebbe allontanarsi dalla corsia ed
entrare in collisione con un veicolo in fase di
sorpasso nella corsia adiacente, la funzione
di assistenza allo sterzo interviene anche se
si azionano gli indicatori di direzione.
*: Margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Funzione di allarme anti-sbanda-
mento del veicolo
In caso di sbandamento del veicolo
all’interno della corsia di marcia, il cica-
lino di allarme suona e sul display multi-
informazioni viene visualizzato un mes-
saggio per allertare il conducente.
Page 238 of 572

238
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida

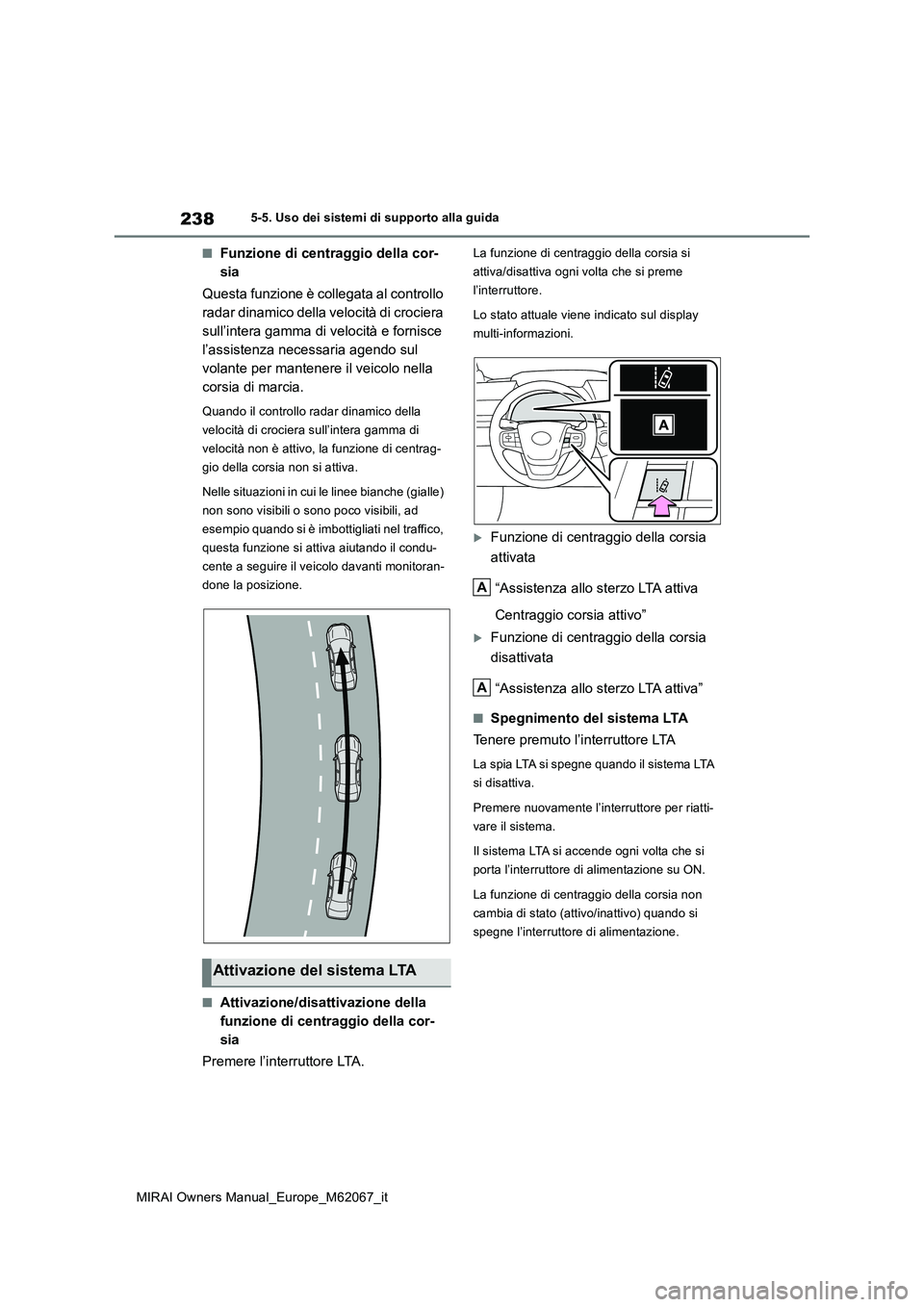

■Funzione di centraggio della cor-
sia
Questa funzione è collegata al controllo
radar dinamico della velocità di crociera
sull’intera gamma di velocità e fornisce
l’assistenza necessaria agendo sul
volante per mantenere il veicolo nella
corsia di marcia.
Quando il controllo radar dinamico della
velocità di crociera sull’intera gamma di
velocità non è attivo, la funzione di centrag-
gio della corsia non si attiva.
Nelle situazioni in cui le linee bianche (gialle)
non sono visibili o sono poco visibili, ad
esempio quando si è imbottigliati nel traffico,
questa funzione si attiva aiutando il condu-
cente a seguire il veicolo davanti monitoran-
done la posizione.
■Attivazione/disattivazione della
funzione di centraggio della cor-
sia
Premere l’interruttore LTA.
La funzione di centraggio della corsia si
attiva/disattiva ogni volta che si preme
l’interruttore.
Lo stato attuale viene indicato sul display
multi-informazioni.
Funzione di centraggio della corsia
attivata
“Assistenza allo sterzo LTA attiva
Centraggio corsia attivo”
Funzione di centraggio della corsia
disattivata
“Assistenza allo sterzo LTA attiva”
■Spegnimento del sistema LTA
Tenere premuto l’interruttore LTA
La spia LTA si spegne quando il sistema LTA
si disattiva.
Premere nuovamente l’interruttore per riatti-
vare il sistema.
Il sistema LTA si accende ogni volta che si
porta l’interruttore di alimentazione su ON.
La funzione di centraggio della corsia non
cambia di stato (attivo/inattivo) quando si
spegne l’interruttore di alimentazione.
Attivazione del sistema LTA
A
A
Page 239 of 572

239
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida

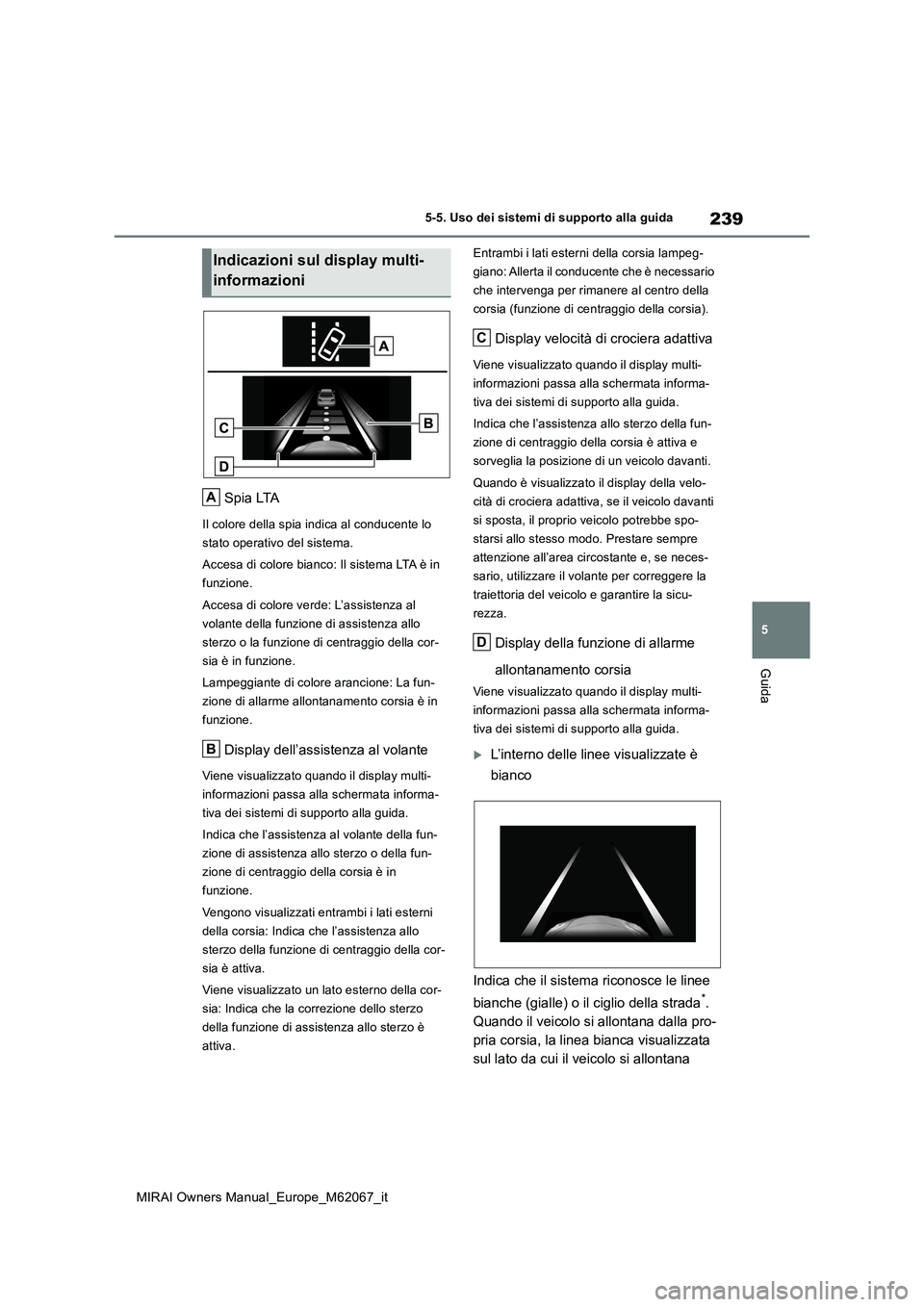

Spia LTA
Il colore della spia indica al conducente lo
stato operativo del sistema.
Accesa di colore bianco: Il sistema LTA è in
funzione.
Accesa di colore verde: L’assistenza al
volante della funzione di assistenza allo
sterzo o la funzione di centraggio della cor-
sia è in funzione.
Lampeggiante di colore arancione: La fun-
zione di allarme allontanamento corsia è in
funzione.
Display dell’assistenza al volante
Viene visualizzato quando il display multi-
informazioni passa alla schermata informa-
tiva dei sistemi di supporto alla guida.
Indica che l’assistenza al volante della fun-
zione di assistenza allo sterzo o della fun-
zione di centraggio della corsia è in
funzione.
Vengono visualizzati entrambi i lati esterni
della corsia: Indica che l’assistenza allo
sterzo della funzione di centraggio della cor-
sia è attiva.
Viene visualizzato un lato esterno della cor-
sia: Indica che la correzione dello sterzo
della funzione di assistenza allo sterzo è
attiva.
Entrambi i lati esterni della corsia lampeg-
giano: Allerta il conducente che è necessario
che intervenga per rimanere al centro della
corsia (funzione di centraggio della corsia).
Display velocità di crociera adattiva
Viene visualizzato quando il display multi-
informazioni passa alla schermata informa-
tiva dei sistemi di supporto alla guida.
Indica che l’assistenza allo sterzo della fun-
zione di centraggio della corsia è attiva e
sorveglia la posizione di un veicolo davanti.
Quando è visualizzato il display della velo-
cità di crociera adattiva, se il veicolo davanti
si sposta, il proprio veicolo potrebbe spo-
starsi allo stesso modo. Prestare sempre
attenzione all’area circostante e, se neces-
sario, utilizzare il volante per correggere la
traiettoria del veicolo e garantire la sicu-
rezza.
Display della funzione di allarme
allontanamento corsia
Viene visualizzato quando il display multi-
informazioni passa alla schermata informa-
tiva dei sistemi di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee
bianche (gialle) o il ciglio della strada*.
Quando il veicolo si allontana dalla pro-
pria corsia, la linea bianca visualizzata
sul lato da cui il veicolo si allontana
Indicazioni sul display multi-
informazioni
A
B
C
D
Page 240 of 572

240
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida

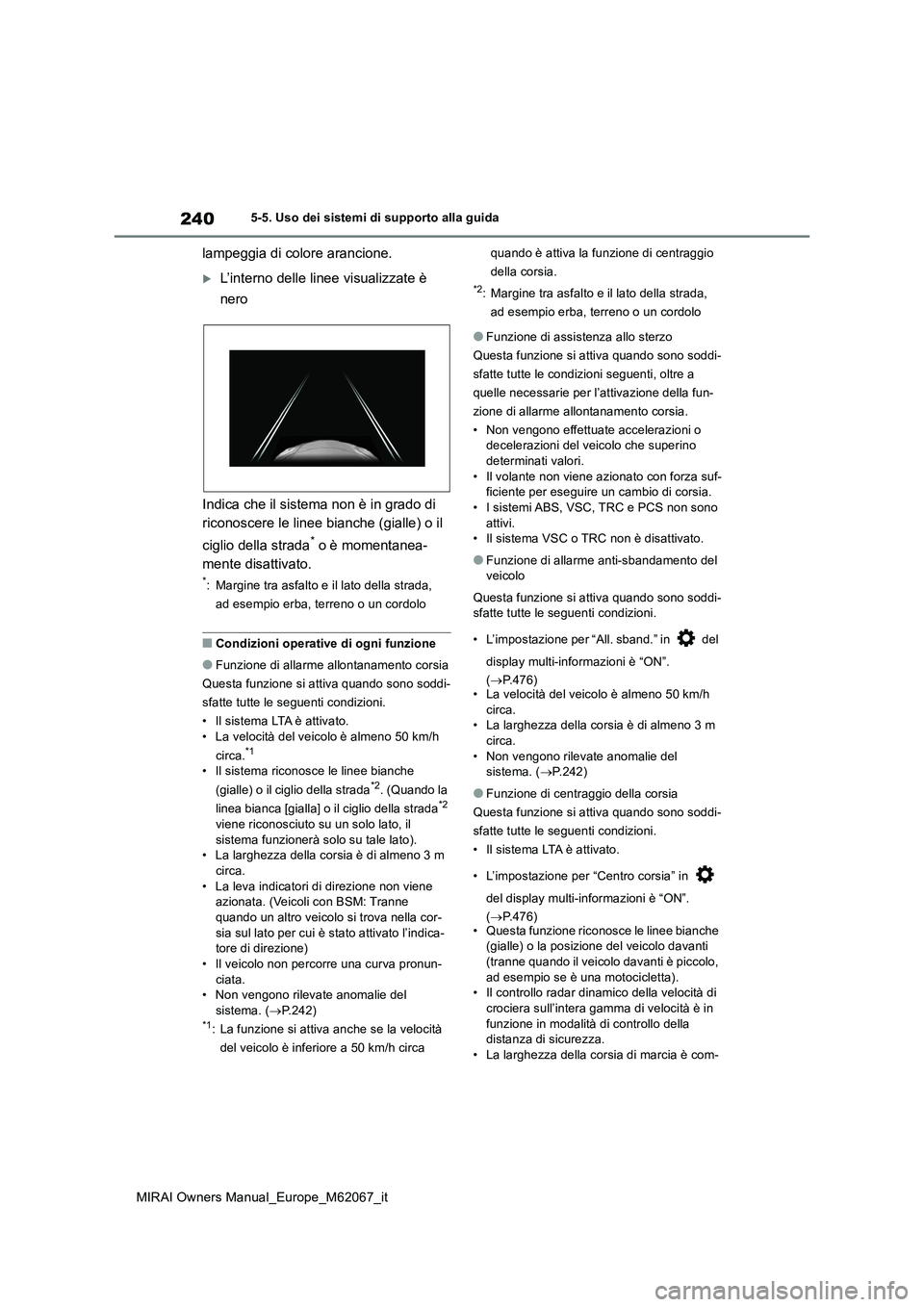

lampeggia di colore arancione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di
riconoscere le linee bianche (gialle) o il
ciglio della strada* o è momentanea-
mente disattivato.
*: Margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Condizioni operative di ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• La velocità del veicolo è almeno 50 km/h
circa.*1
• Il sistema riconosce le linee bianche
(gialle) o il ciglio della strada*2. (Quando la
linea bianca [gialla] o il ciglio della strada*2
viene riconosciuto su un solo lato, il sistema funzionerà solo su tale lato).• La larghezza della corsia è di almeno 3 m
circa. • La leva indicatori di direzione non viene azionata. (Veicoli con BSM: Tranne
quando un altro veicolo si trova nella cor- sia sul lato per cui è stato attivato l’indica-tore di direzione)
• Il veicolo non percorre una curva pronun- ciata.• Non vengono rilevate anomalie del
sistema. ( P.242)*1: La funzione si attiva anche se la velocità
del veicolo è inferiore a 50 km/h circa
quando è attiva la funzione di centraggio
della corsia.
*2: Margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
●Funzione di assistenza allo sterzo
Questa funzione si attiva quando sono soddi-
sfatte tutte le condizioni seguenti, oltre a
quelle necessarie per l’attivazione della fun-
zione di allarme allontanamento corsia.
• Non vengono effettuate accelerazioni o decelerazioni del veicolo che superino determinati valori.
• Il volante non viene azionato con forza suf- ficiente per eseguire un cambio di corsia.• I sistemi ABS, VSC, TRC e PCS non sono
attivi. • Il sistema VSC o TRC non è disattivato.
●Funzione di allarme anti-sbandamento del veicolo
Questa funzione si attiva quando sono soddi- sfatte tutte le seguenti condizioni.
• L’impostazione per “All. sband.” in del
display multi-informazioni è “ON”.
( P.476) • La velocità del veicolo è almeno 50 km/h circa.• La larghezza della corsia è di almeno 3 m
circa. • Non vengono rilevate anomalie del sistema. ( P.242)
●Funzione di centraggio della corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• L’impostazione per “Centro corsia” in
del display multi-informazioni è “ON”.
( P.476) • Questa funzione riconosce le linee bianche (gialle) o la posizione del veicolo davanti (tranne quando il veicolo davanti è piccolo,
ad esempio se è una motocicletta). • Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità è in
funzione in modalità di controllo della distanza di sicurezza.• La larghezza della corsia di marcia è com-
