411
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura

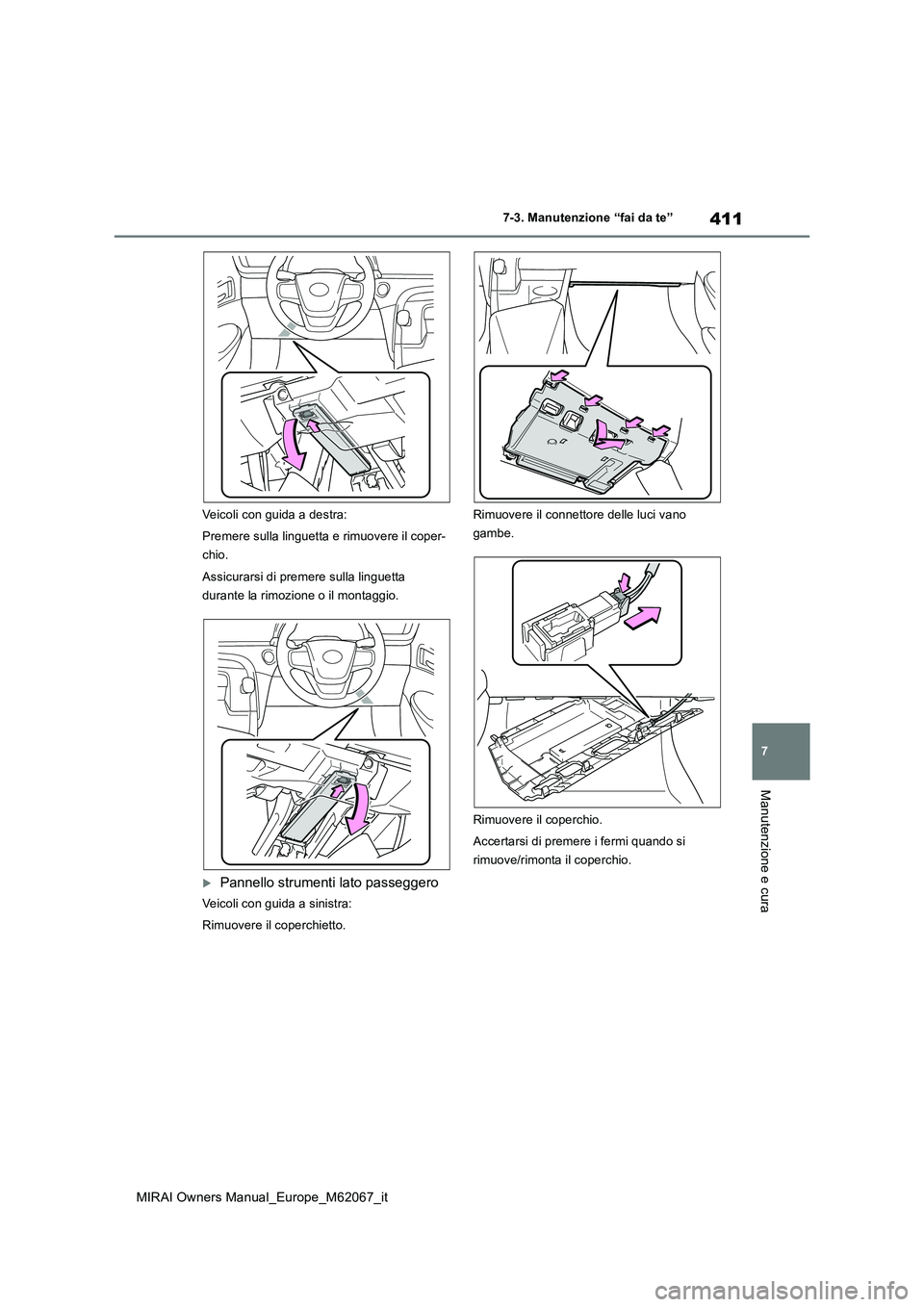

Veicoli con guida a destra:
Premere sulla linguetta e rimuovere il coper-
chio.
Assicurarsi di premere sulla linguetta
durante la rimozione o il montaggio.
Pannello strumenti lato passeggero
Veicoli con guida a sinistra:
Rimuovere il coperchietto.
Rimuovere il connettore delle luci vano
gambe.
Rimuovere il coperchio.
Accertarsi di premere i fermi quando si
rimuove/rimonta il coperchio.

412
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”

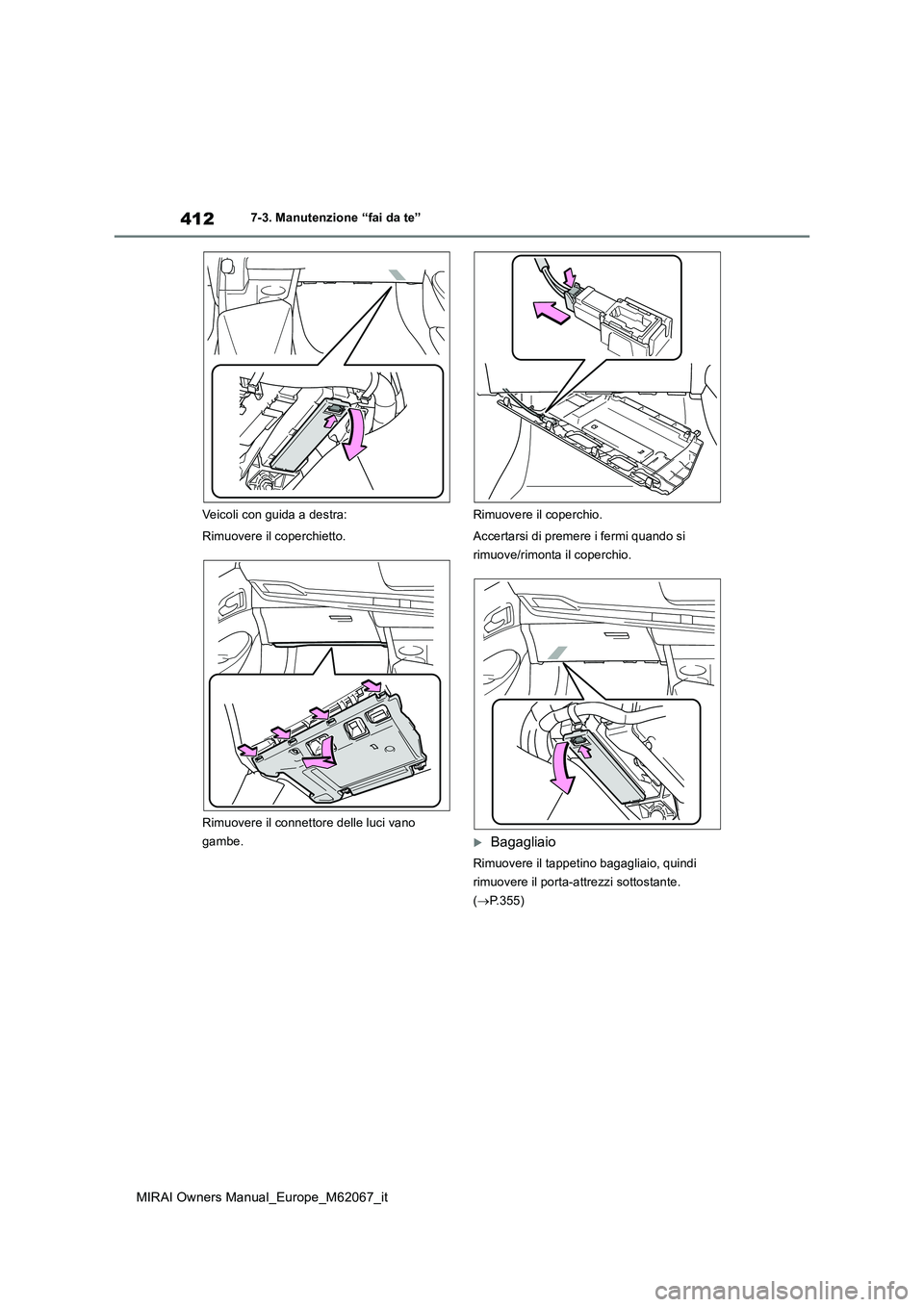

Veicoli con guida a destra:
Rimuovere il coperchietto.
Rimuovere il connettore delle luci vano
gambe.
Rimuovere il coperchio.
Accertarsi di premere i fermi quando si
rimuove/rimonta il coperchio.
Bagagliaio
Rimuovere il tappetino bagagliaio, quindi
rimuovere il porta-attrezzi sottostante.
( P.355)

413
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura

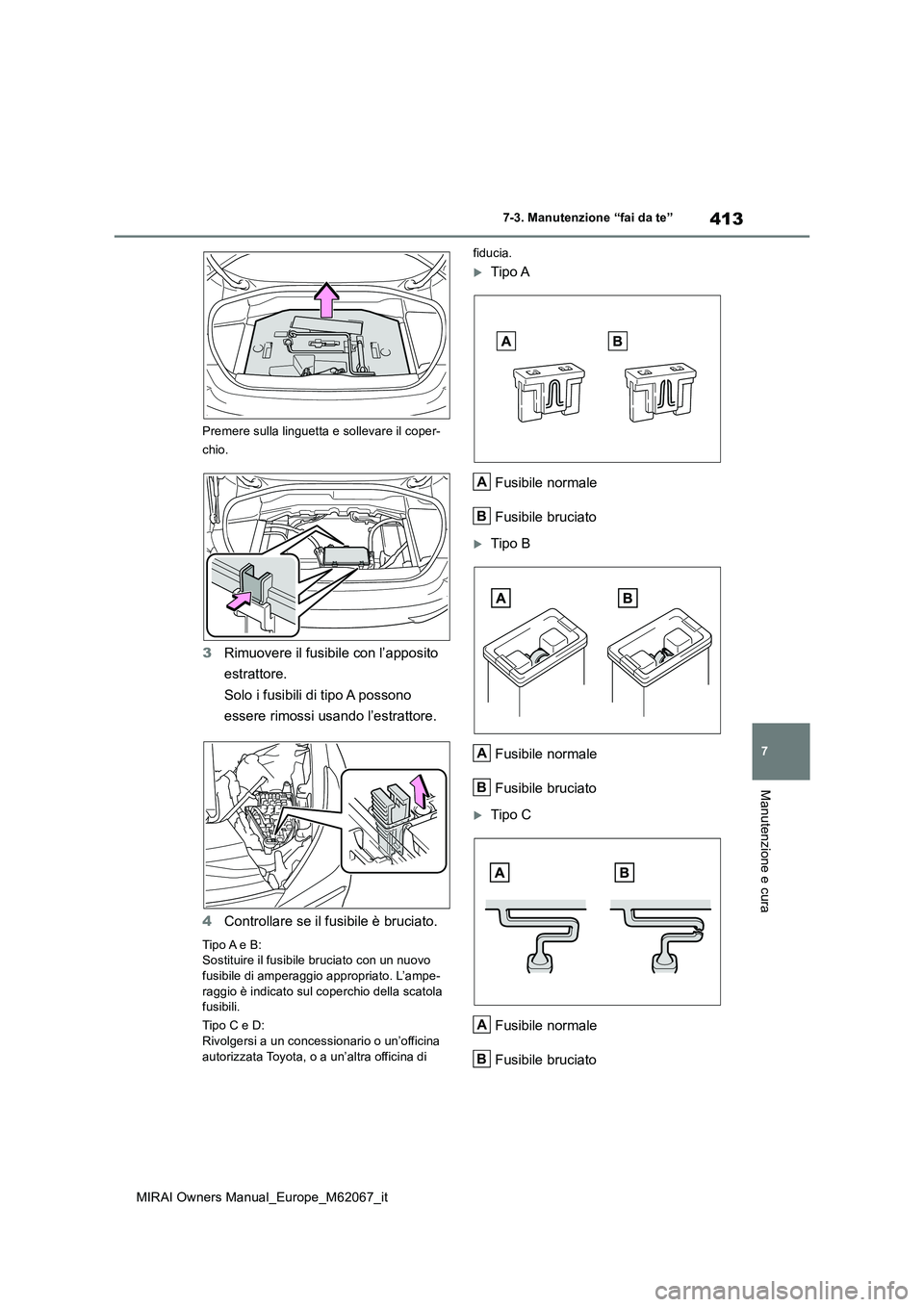

Premere sulla linguetta e sollevare il coper-
chio.
3 Rimuovere il fusibile con l’apposito
estrattore.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
4 Controllare se il fusibile è bruciato.
Tipo A e B: Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato. L’ampe-
raggio è indicato sul coperchio della scatola fusibili.
Tipo C e D: Rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
A
B
A
B
A
B

414
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”

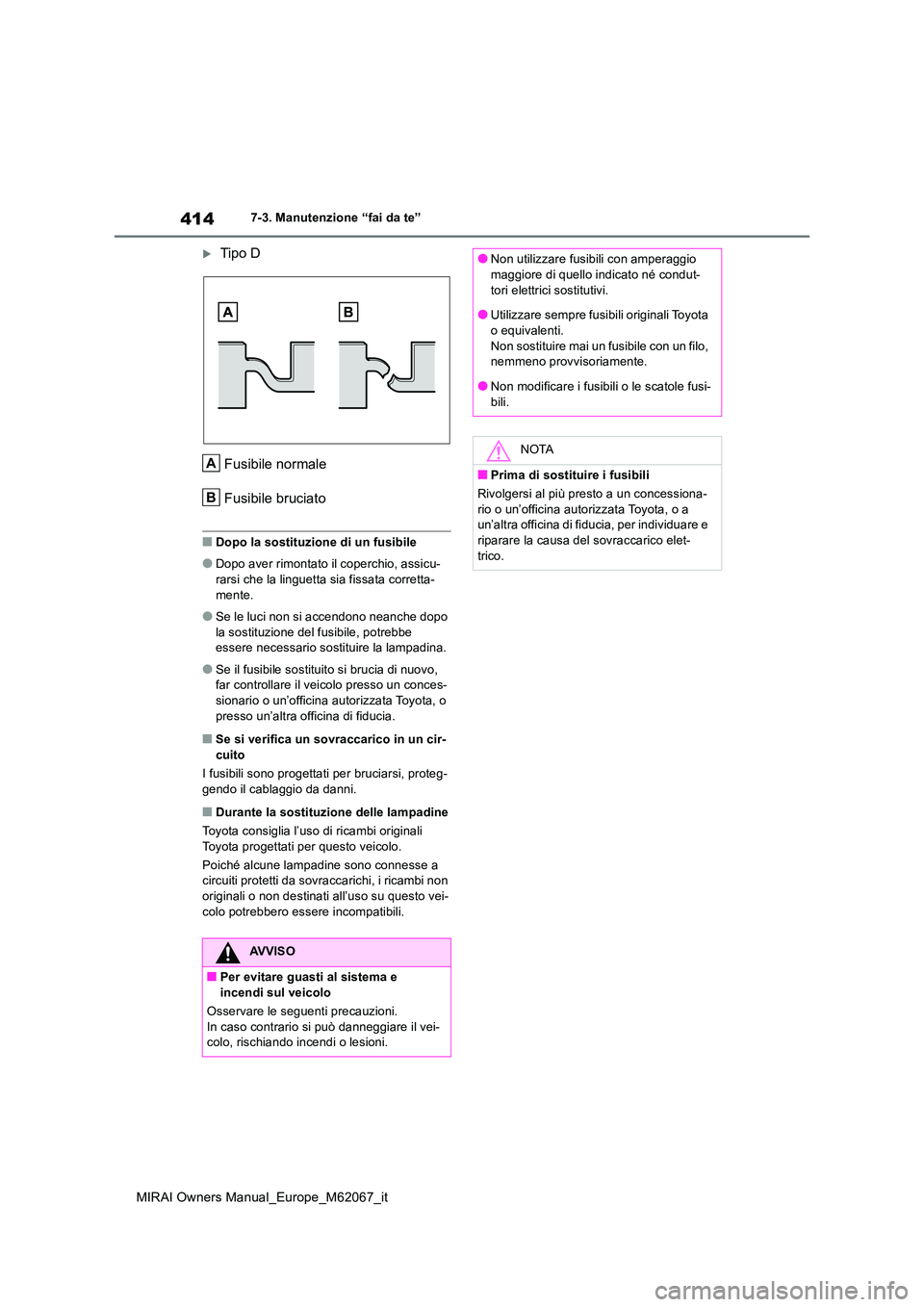

Tipo D
Fusibile normale
Fusibile bruciato
■Dopo la sostituzione di un fusibile
●Dopo aver rimontato il coperchio, assicu-
rarsi che la linguetta sia fissata corretta- mente.
●Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe essere necessario sostituire la lampadina.
●Se il fusibile sostituito si brucia di nuovo, far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Se si verifica un sovraccarico in un cir-cuito
I fusibili sono progettati per bruciarsi, proteg-
gendo il cablaggio da danni.
■Durante la sostituzione delle lampadine
Toyota consiglia l’uso di ricambi originali Toyota progettati per questo veicolo.
Poiché alcune lampadine sono connesse a circuiti protetti da sovraccarichi, i ricambi non
originali o non destinati all’uso su questo vei- colo potrebbero essere incompatibili.
AVVISO
■Per evitare guasti al sistema e
incendi sul veicolo
Osservare le seguenti precauzioni. In caso contrario si può danneggiare il vei-colo, rischiando incendi o lesioni.
A
B
●Non utilizzare fusibili con amperaggio maggiore di quello indicato né condut-
tori elettrici sostitutivi.
●Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno provvisoriamente.
●Non modificare i fusibili o le scatole fusi-
bili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessiona- rio o un’officina autorizzata Toyota, o a un’altra officina di fiducia, per individuare e
riparare la causa del sovraccarico elet- trico.

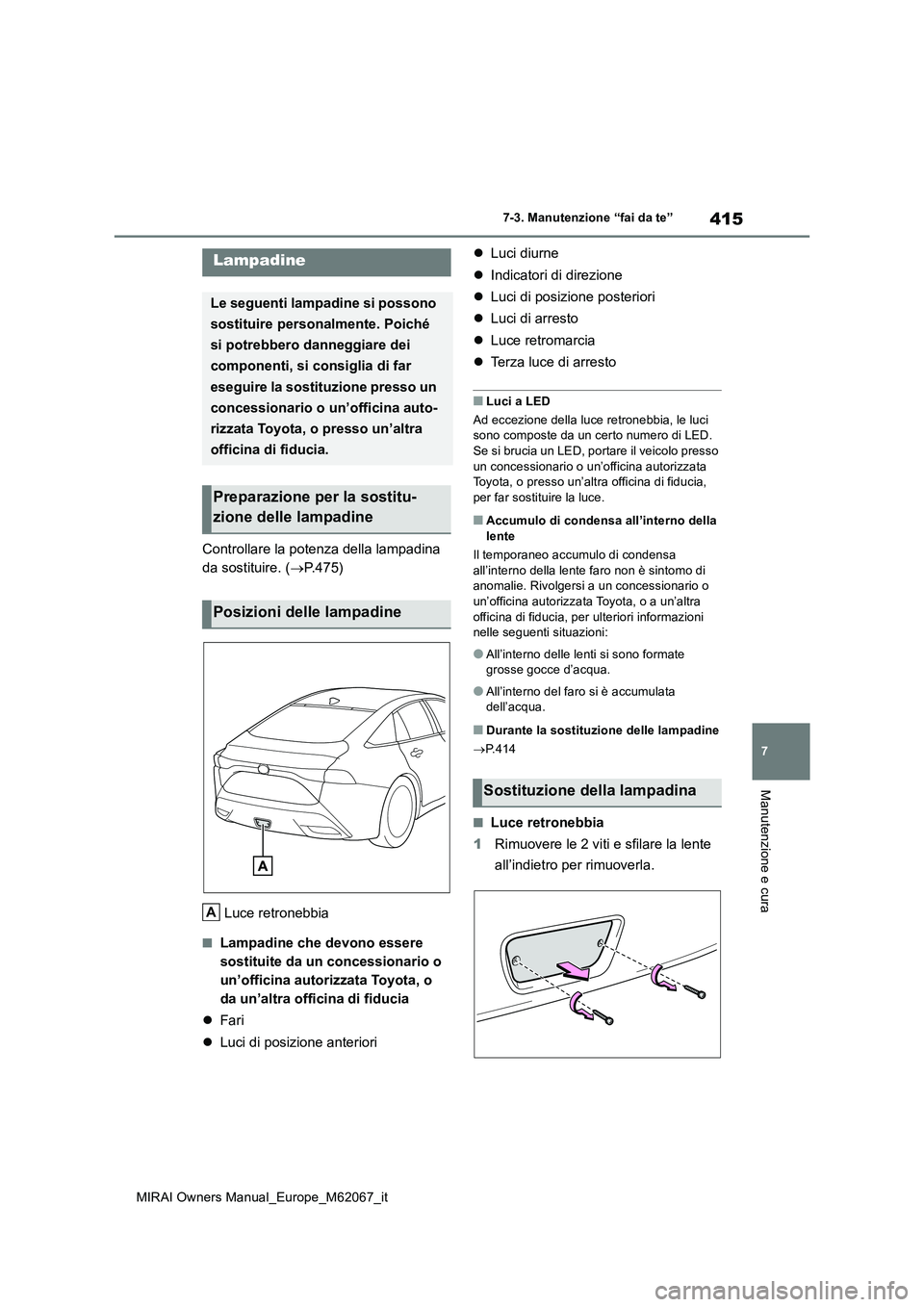

415
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura
Controllare la potenza della lampadina
da sostituire. ( P.475)
Luce retronebbia
■Lampadine che devono essere
sostituite da un concessionario o
un’officina autorizzata Toyota, o
da un’altra officina di fiducia
 Fari
 Luci di posizione anteriori
 Luci diurne
 Indicatori di direzione
 Luci di posizione posteriori
 Luci di arresto
 Luce retromarcia
 Terza luce di arresto
■Luci a LED
Ad eccezione della luce retronebbia, le luci sono composte da un certo numero di LED. Se si brucia un LED, portare il veicolo presso
un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia, per far sostituire la luce.
■Accumulo di condensa all’interno della
lente
Il temporaneo accumulo di condensa all’interno della lente faro non è sintomo di anomalie. Rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia, per ulteriori informazioni nelle seguenti situazioni:
●All’interno delle lenti si sono formate grosse gocce d’acqua.
●All’interno del faro si è accumulata dell’acqua.
■Durante la sostituzione delle lampadine
 P.414
■Luce retronebbia
1 Rimuovere le 2 viti e sfilare la lente
all’indietro per rimuoverla.
Lampadine
Le seguenti lampadine si possono
sostituire personalmente. Poiché
si potrebbero danneggiare dei
componenti, si consiglia di far
eseguire la sostituzione presso un
concessionario o un’officina auto-
rizzata Toyota, o presso un’altra
officina di fiducia.
Preparazione per la sostitu-
zione delle lampadine
Posizioni delle lampadine
A
Sostituzione della lampadina

416
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”

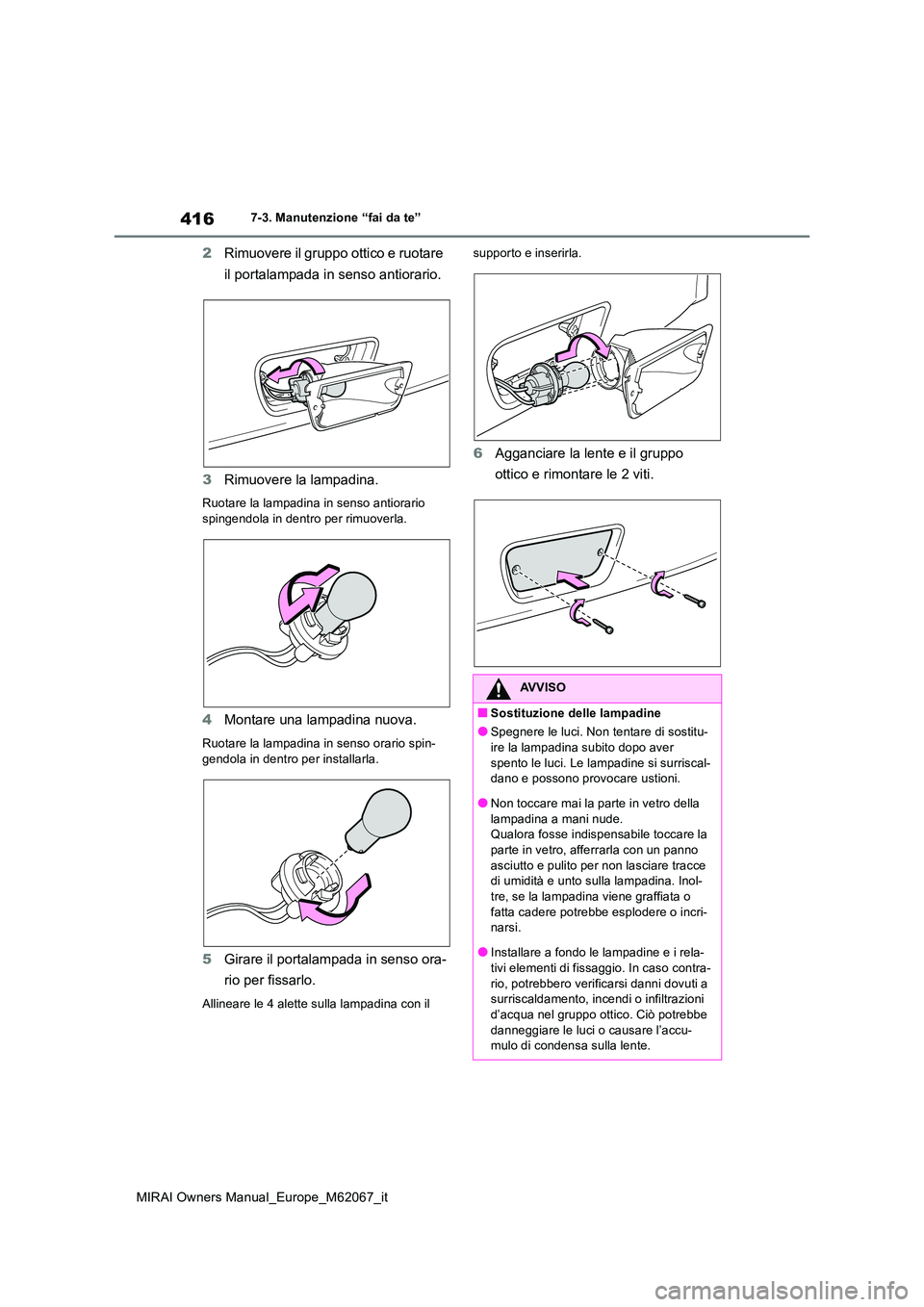

2Rimuovere il gruppo ottico e ruotare
il portalampada in senso antiorario.
3 Rimuovere la lampadina.
Ruotare la lampadina in senso antiorario spingendola in dentro per rimuoverla.
4 Montare una lampadina nuova.
Ruotare la lampadina in senso orario spin- gendola in dentro per installarla.
5 Girare il portalampada in senso ora-
rio per fissarlo.
Allineare le 4 alette sulla lampadina con il
supporto e inserirla.
6 Agganciare la lente e il gruppo
ottico e rimontare le 2 viti.
AVVISO
■Sostituzione delle lampadine
●Spegnere le luci. Non tentare di sostitu-
ire la lampadina subito dopo aver spento le luci. Le lampadine si surriscal-dano e possono provocare ustioni.
●Non toccare mai la parte in vetro della lampadina a mani nude.Qualora fosse indispensabile toccare la
parte in vetro, afferrarla con un panno asciutto e pulito per non lasciare tracce di umidità e unto sulla lampadina. Inol-
tre, se la lampadina viene graffiata o fatta cadere potrebbe esplodere o incri-narsi.
●Installare a fondo le lampadine e i rela-tivi elementi di fissaggio. In caso contra-
rio, potrebbero verificarsi danni dovuti a surriscaldamento, incendi o infiltrazioni d’acqua nel gruppo ottico. Ciò potrebbe
danneggiare le luci o causare l’accu- mulo di condensa sulla lente.

417
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura

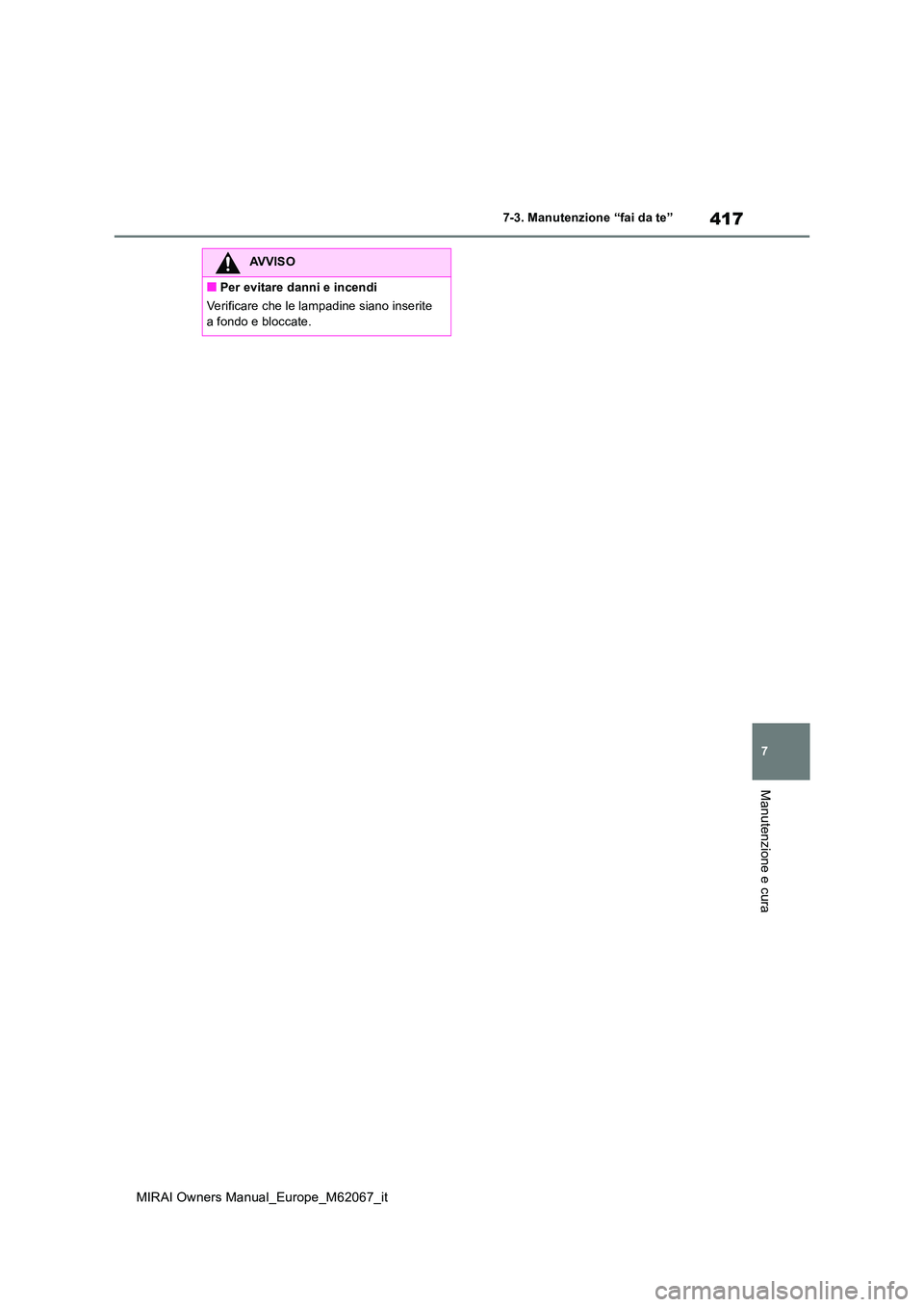

AVVISO
■Per evitare danni e incendi
Verificare che le lampadine siano inserite
a fondo e bloccate.

418
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”

8
419
MIRAI Owners Manual_Europe_M62067_it
8

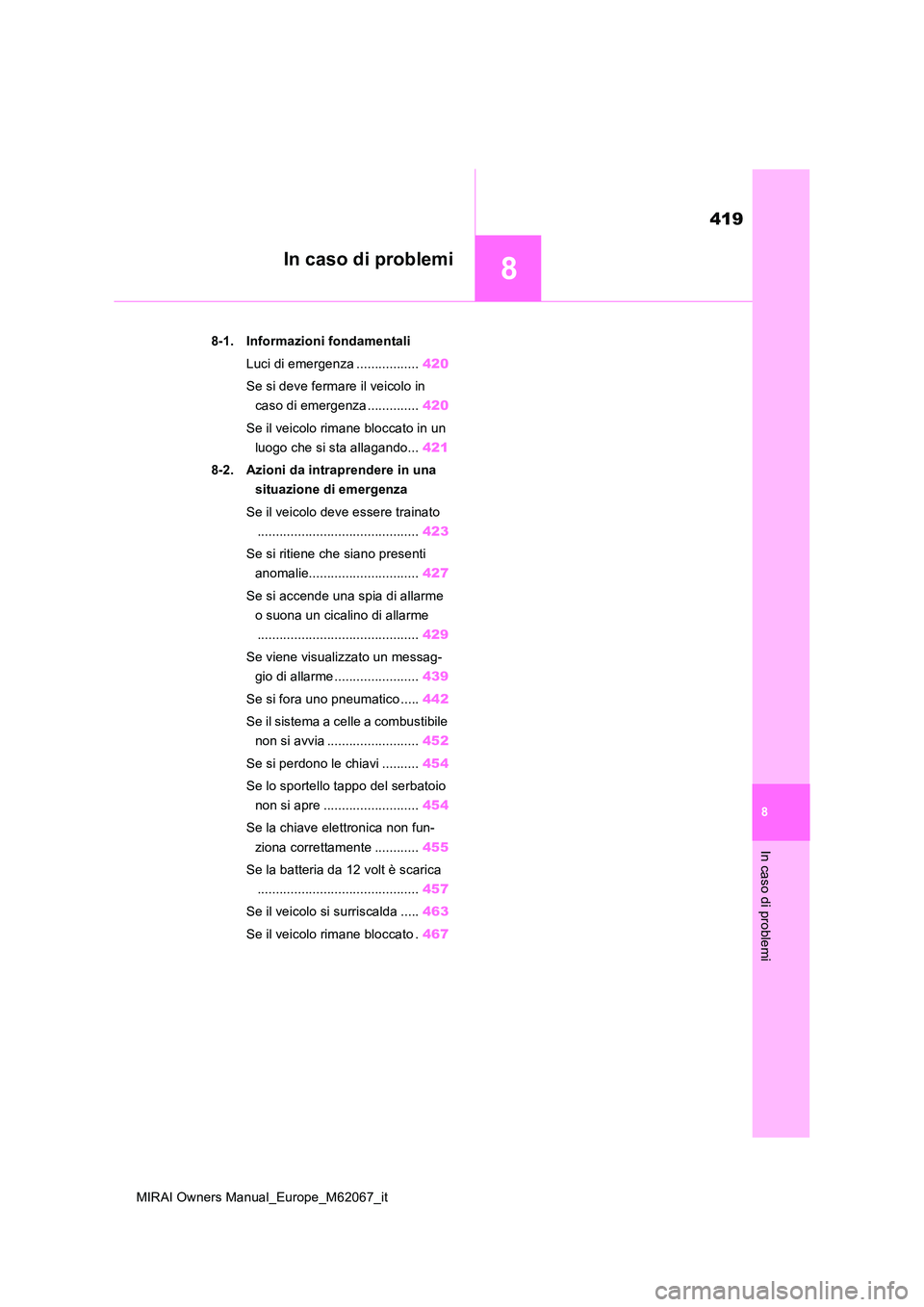

In caso di problemi
In caso di problemi
8-1. Informazioni fondamentali
Luci di emergenza ................. 420
Se si deve fermare il veicolo in
caso di emergenza .............. 420
Se il veicolo rimane bloccato in un
luogo che si sta allagando... 421
8-2. Azioni da intraprendere in una
situazione di emergenza
Se il veicolo deve essere trainato
............................................ 423
Se si ritiene che siano presenti
anomalie.............................. 427
Se si accende una spia di allarme
o suona un cicalino di allarme
............................................ 429
Se viene visualizzato un messag-
gio di allarme ....................... 439
Se si fora uno pneumatico ..... 442
Se il sistema a celle a combustibile
non si avvia ......................... 452
Se si perdono le chiavi .......... 454
Se lo sportello tappo del serbatoio
non si apre .......................... 454
Se la chiave elettronica non fun-
ziona correttamente ............ 455
Se la batteria da 12 volt è scarica
............................................ 457
Se il veicolo si surriscalda ..... 463
Se il veicolo rimane bloccato . 467

420
MIRAI Owners Manual_Europe_M62067_it
8-1. Informazioni fondamentali
8-1.In formazioni fond amentali
Premere l’interruttore per far lampeg-
giare tutti gli indicatori di direzione.
Per spegnerli, premere nuovamente l’inter-
ruttore.
■Luci di emergenza
●Se le luci di emergenza rimangono accese a lungo quando il sistema a celle a combu-
stibile non è in funzione (con la spia “READY” spenta), la batteria da 12 volt potrebbe scaricarsi.
●Se si attiva (gonfia) uno degli airbag SRS oppure in caso di urto posteriore violento,
le luci di emergenza si accendono automa- ticamente. Le luci di emergenza si spengono automa-
ticamente dopo circa 20 minuti. Per spe- gnere manualmente le luci di emergenza, premere l’interruttore due volte.
(Le luci di emergenza potrebbero non accendersi automaticamente a seconda della forza dell’impatto e delle condizioni
dell’urto).
1 Appoggiare saldamente entrambi i
piedi sul pedale del freno e premere
con forza.
Non pompare ripetutamente il pedale del freno, poiché ciò aumenta lo sforzo neces-
sario per rallentare il veicolo.
2 Portare la posizione del cambio su
N.
Se si può portare la posizione del
cambio su N
3 Dopo avere rallentato, fermare il
veicolo in un luogo sicuro sul lato
della strada.
4 Arrestare il sistema a celle a com-
bustibile.
Se non si può portare la posizione
del cambio su N
3 Mantenere premuto il pedale del
freno con entrambi i piedi per
ridurre il più possibile la velocità del
veicolo.
4 Per spegnere il sistema a celle a
combustibile, tenere premuto l’inter-
ruttore di alimentazione per almeno
Luci di emergenza
Le luci di emergenza consentono
di segnalare agli altri automobilisti
che si deve fermare il veicolo sulla
strada a causa di un’avaria o altro.
Istruzioni per l’uso
Se si deve fermare il vei-
colo in caso di emergenza
Solo in caso di emergenza,
quando ad esempio è impossibile
fermare il veicolo in modo nor-
male, fermarlo con la procedura
seguente:
Arresto del veicolo
