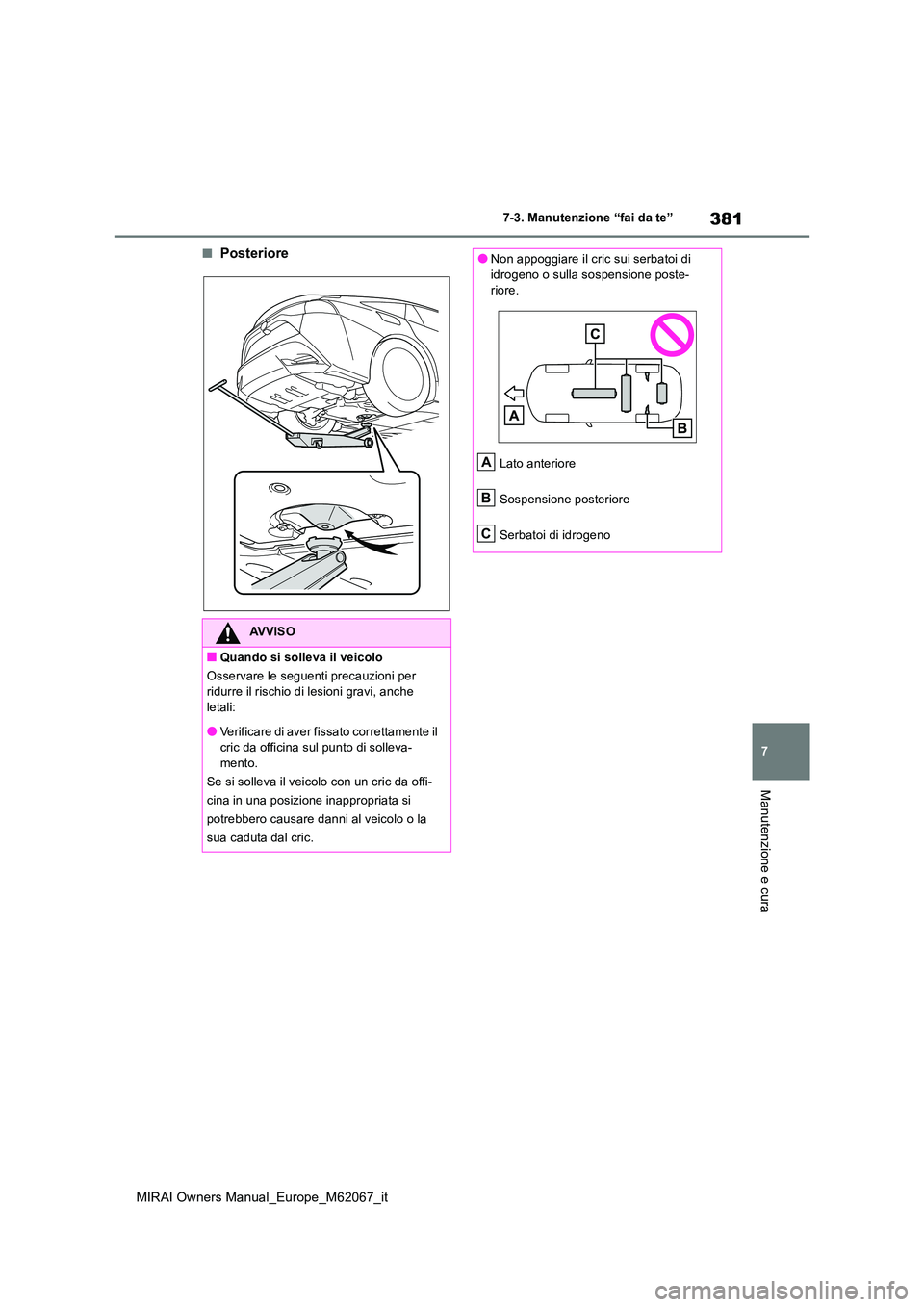

TOYOTA MIRAI 2020 Manuale duso (in Italian)

381
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura
■Posteriore
AVVISO
■Quando si solleva il veicolo
Osservare le seguenti precauzioni per
ridurre il rischio di lesioni gravi, anche letali:
●Verificare di aver fissato correttamente il
cric da officina sul punto di solleva- mento.
Se si solleva il veicolo con un cric da offi-
cina in una posizione inappropriata si
potrebbero causare danni al veicolo o la
sua caduta dal cric.
●Non appoggiare il cric sui serbatoi di idrogeno o sulla sospensione poste-
riore.
Lato anteriore
Sospensione posteriore
Serbatoi di idrogeno
A
B
C

382
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Serbatoio del refrigerante dell’inverter (P.384)
Serbatoio del refrigerante gruppo celle a combustibile ( P.384)
Scatole fusibili ( P.410)
Serbatoio liquido lavavetro ( P.386)
Radiatore di raffreddamento dell’inverter ( P.385)
Ventola elettrica di raffreddamento
Condensatore ( P.385)
Radiatore di raffreddamento gruppo celle a combustibile ( P.385)
Veicoli con guida a destra:
La scatola fusibili accanto al parabrezza si trova sul lato opposto del vano unità celle a combu-
stibile.
■Batteria da 12 volt
 P.386

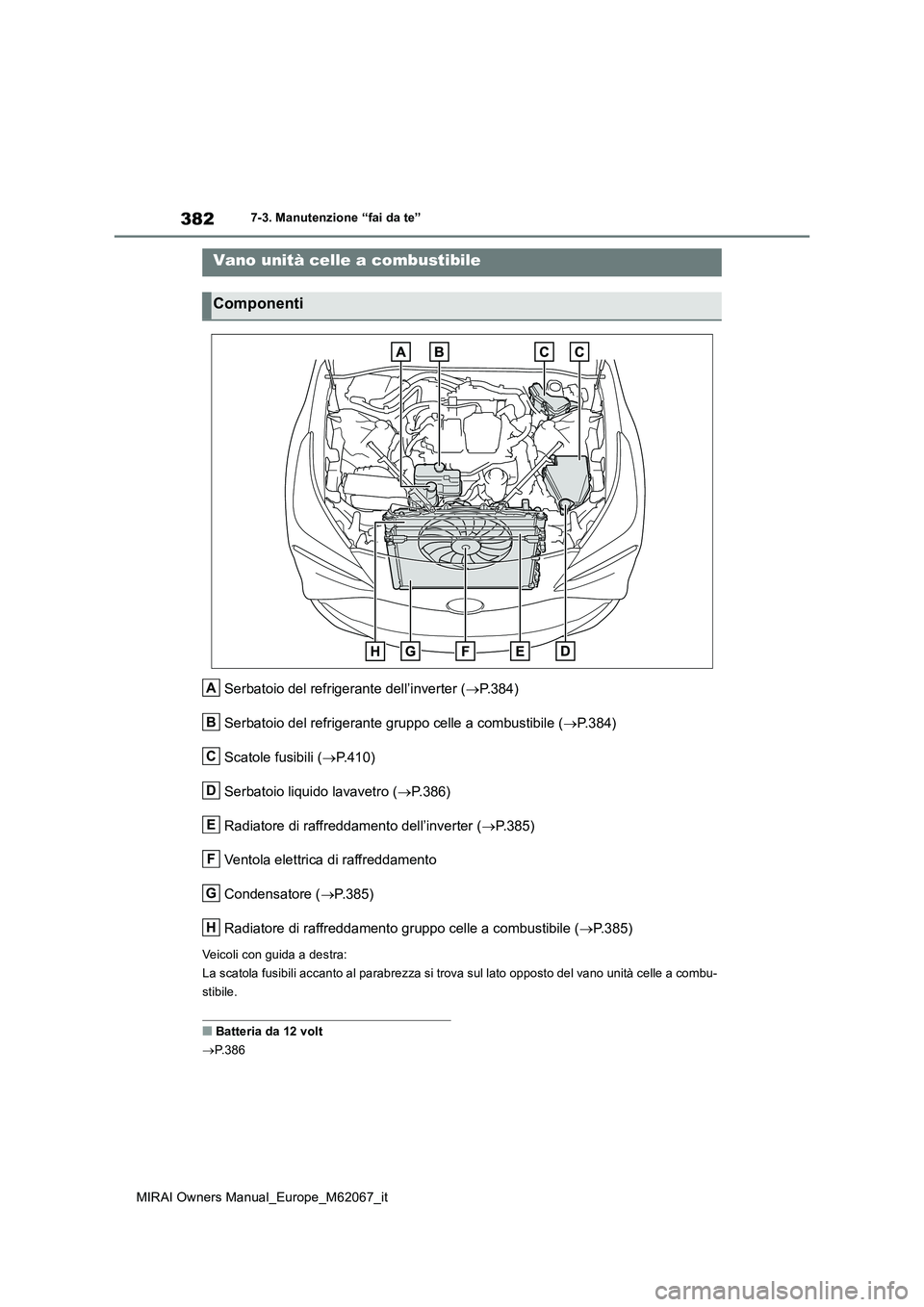

Vano unità celle a combustibile
Componenti
A
B
C
D
E
F
G
H

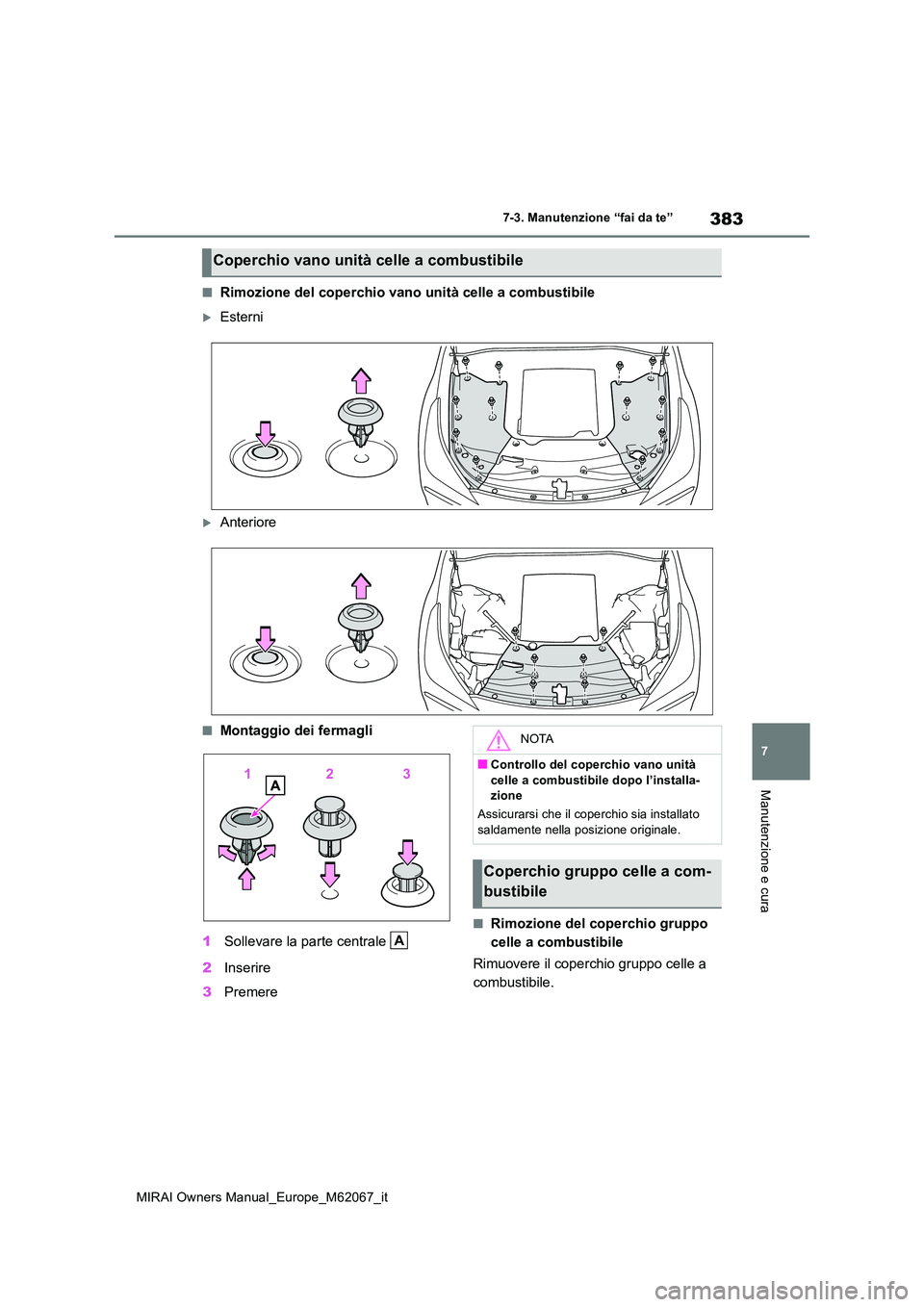

383
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura
■Rimozione del coperchio vano unità celle a combustibile
Esterni
Anteriore
■Montaggio dei fermagli
1 Sollevare la parte centrale
2 Inserire
3 Premere
■Rimozione del coperchio gruppo
celle a combustibile
Rimuovere il coperchio gruppo celle a
combustibile.
Coperchio vano unità celle a combustibile
A
NOTA
■Controllo del coperchio vano unità
celle a combustibile dopo l’installa- zione
Assicurarsi che il coperchio sia installato saldamente nella posizione originale.
Coperchio gruppo celle a com-
bustibile

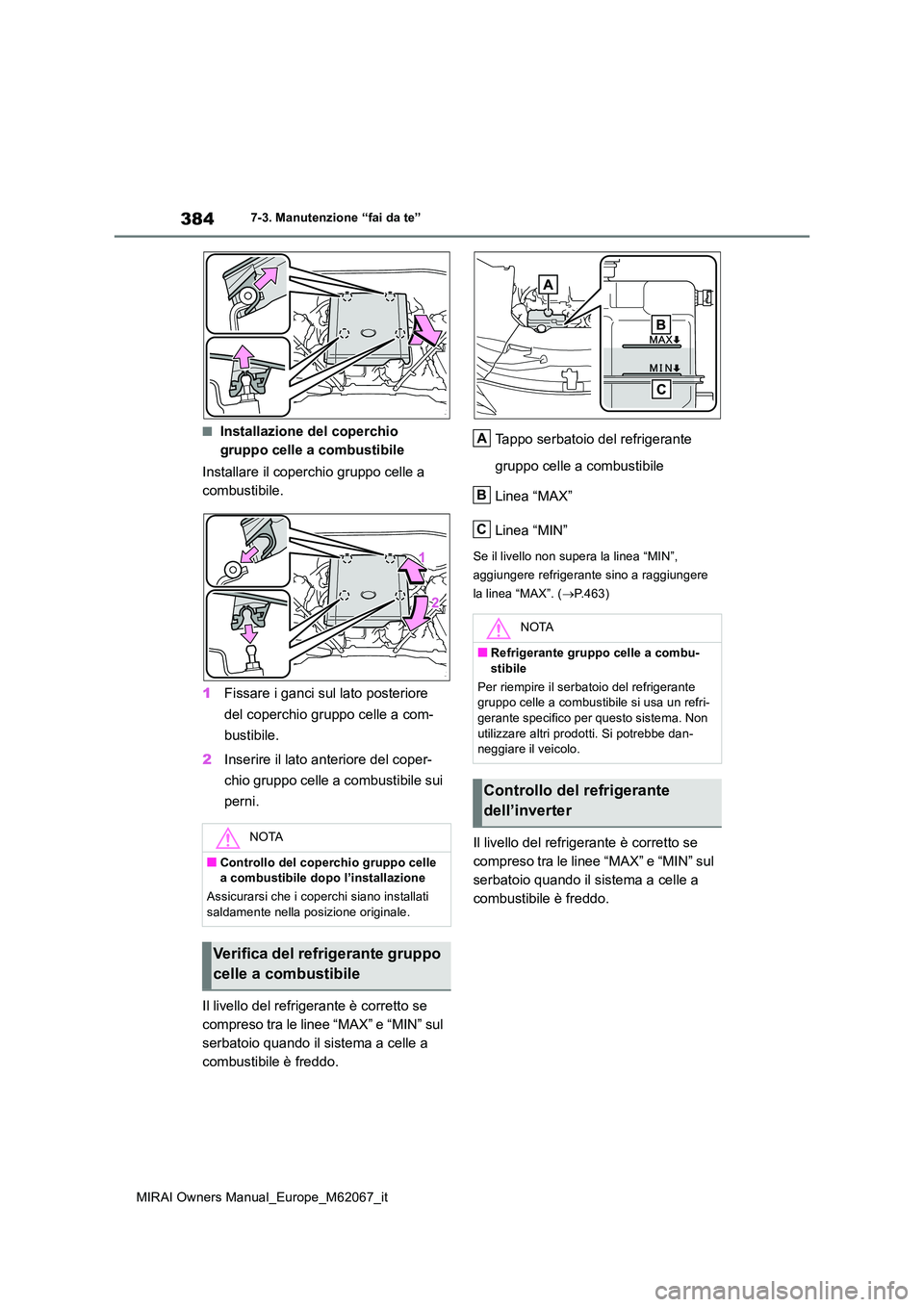

384
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
■Installazione del coperchio
gruppo celle a combustibile
Installare il coperchio gruppo celle a
combustibile.
1 Fissare i ganci sul lato posteriore
del coperchio gruppo celle a com-
bustibile.
2 Inserire il lato anteriore del coper-
chio gruppo celle a combustibile sui
perni.
Il livello del refrigerante è corretto se
compreso tra le linee “MAX” e “MIN” sul
serbatoio quando il sistema a celle a
combustibile è freddo.
Tappo serbatoio del refrigerante
gruppo celle a combustibile
Linea “MAX”
Linea “MIN”
Se il livello non supera la linea “MIN”,
aggiungere refrigerante sino a raggiungere
la linea “MAX”. ( P.463)
Il livello del refrigerante è corretto se
compreso tra le linee “MAX” e “MIN” sul
serbatoio quando il sistema a celle a
combustibile è freddo.
NOTA
■Controllo del coperchio gruppo celle a combustibile dopo l’installazione
Assicurarsi che i coperchi siano installati saldamente nella posizione originale.
Verifica del refrigerante gruppo
celle a combustibile
NOTA
■Refrigerante gruppo celle a combu- stibile
Per riempire il serbatoio del refrigerante gruppo celle a combustibile si usa un refri-
gerante specifico per questo sistema. Non utilizzare altri prodotti. Si potrebbe dan-neggiare il veicolo.
Controllo del refrigerante
dell’inverter
A
B
C

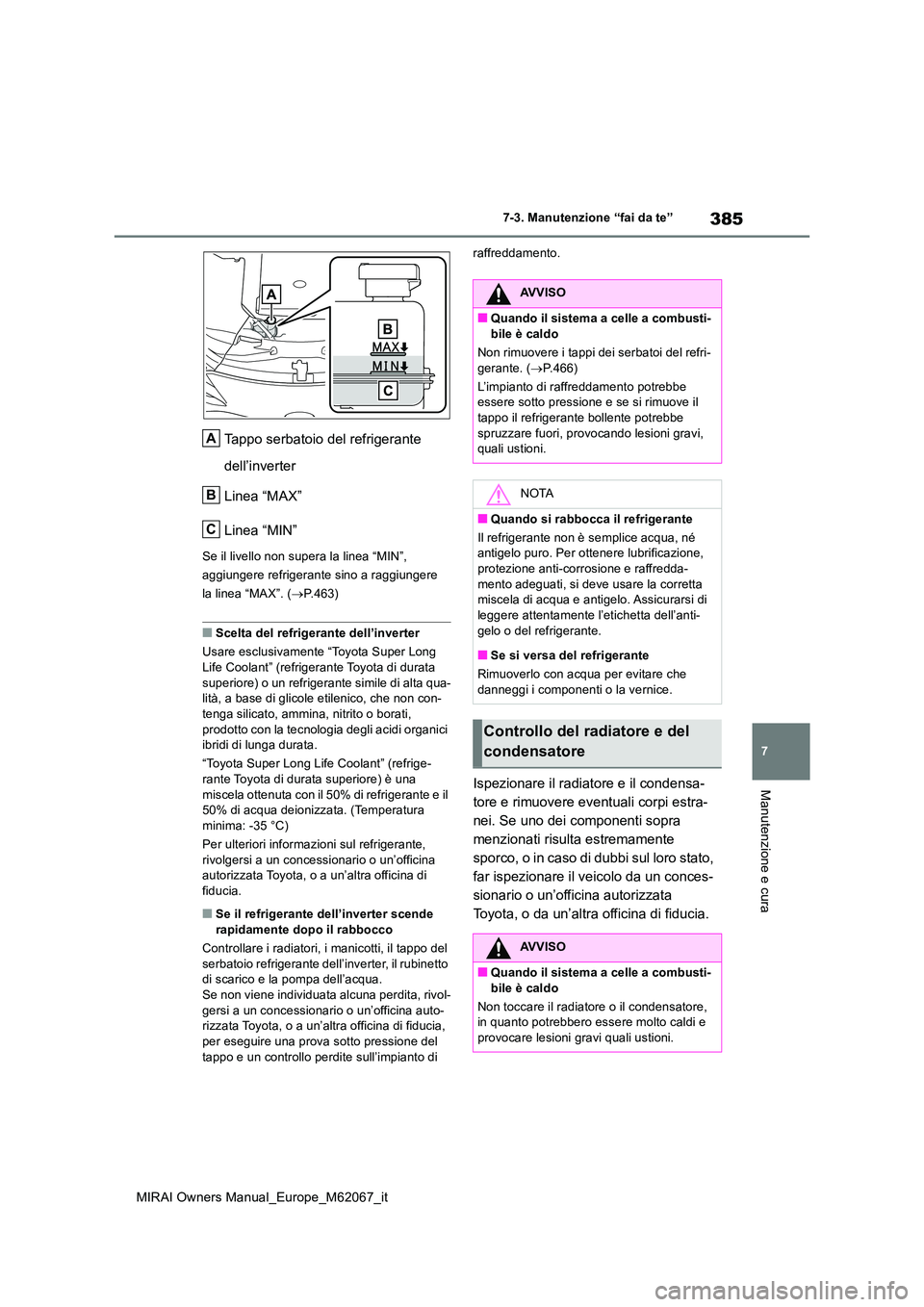

385
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura
Tappo serbatoio del refrigerante
dell’inverter
Linea “MAX”
Linea “MIN”
Se il livello non supera la linea “MIN”,
aggiungere refrigerante sino a raggiungere
la linea “MAX”. ( P.463)
■Scelta del refrigerante dell’inverter
Usare esclusivamente “Toyota Super Long Life Coolant” (refrigerante Toyota di durata
superiore) o un refrigerante simile di alta qua- lità, a base di glicole etilenico, che non con-tenga silicato, ammina, nitrito o borati,
prodotto con la tecnologia degli acidi organici ibridi di lunga durata.
“Toyota Super Long Life Coolant” (refrige- rante Toyota di durata superiore) è una
miscela ottenuta con il 50% di refrigerante e il 50% di acqua deionizzata. (Temperatura minima: -35 °C)
Per ulteriori informazioni sul refrigerante,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Se il refrigerante dell’inverter scende
rapidamente dopo il rabbocco
Controllare i radiatori, i manicotti, il tappo del serbatoio refrigerante dell’inverter, il rubinetto di scarico e la pompa dell’acqua.
Se non viene individuata alcuna perdita, rivol- gersi a un concessionario o un’officina auto-rizzata Toyota, o a un’altra officina di fiducia,
per eseguire una prova sotto pressione del tappo e un controllo perdite sull’impianto di
raffreddamento.
Ispezionare il radiatore e il condensa-
tore e rimuovere eventuali corpi estra-
nei. Se uno dei componenti sopra
menzionati risulta estremamente
sporco, o in caso di dubbi sul loro stato,
far ispezionare il veicolo da un conces-
sionario o un’officina autorizzata
Toyota, o da un’altra officina di fiducia.
A
B
C
AVVISO
■Quando il sistema a celle a combusti- bile è caldo
Non rimuovere i tappi dei serbatoi del refri-
gerante. ( P.466)
L’impianto di raffreddamento potrebbe essere sotto pressione e se si rimuove il tappo il refrigerante bollente potrebbe
spruzzare fuori, provocando lesioni gravi, quali ustioni.
NOTA
■Quando si rabbocca il refrigerante
Il refrigerante non è semplice acqua, né antigelo puro. Per ottenere lubrificazione, protezione anti-corrosione e raffredda-
mento adeguati, si deve usare la corretta miscela di acqua e antigelo. Assicurarsi di leggere attentamente l’etichetta dell’anti-
gelo o del refrigerante.
■Se si versa del refrigerante
Rimuoverlo con acqua per evitare che danneggi i componenti o la vernice.
Controllo del radiatore e del
condensatore
AVVISO
■Quando il sistema a celle a combusti-
bile è caldo
Non toccare il radiatore o il condensatore, in quanto potrebbero essere molto caldi e provocare lesioni gravi quali ustioni.

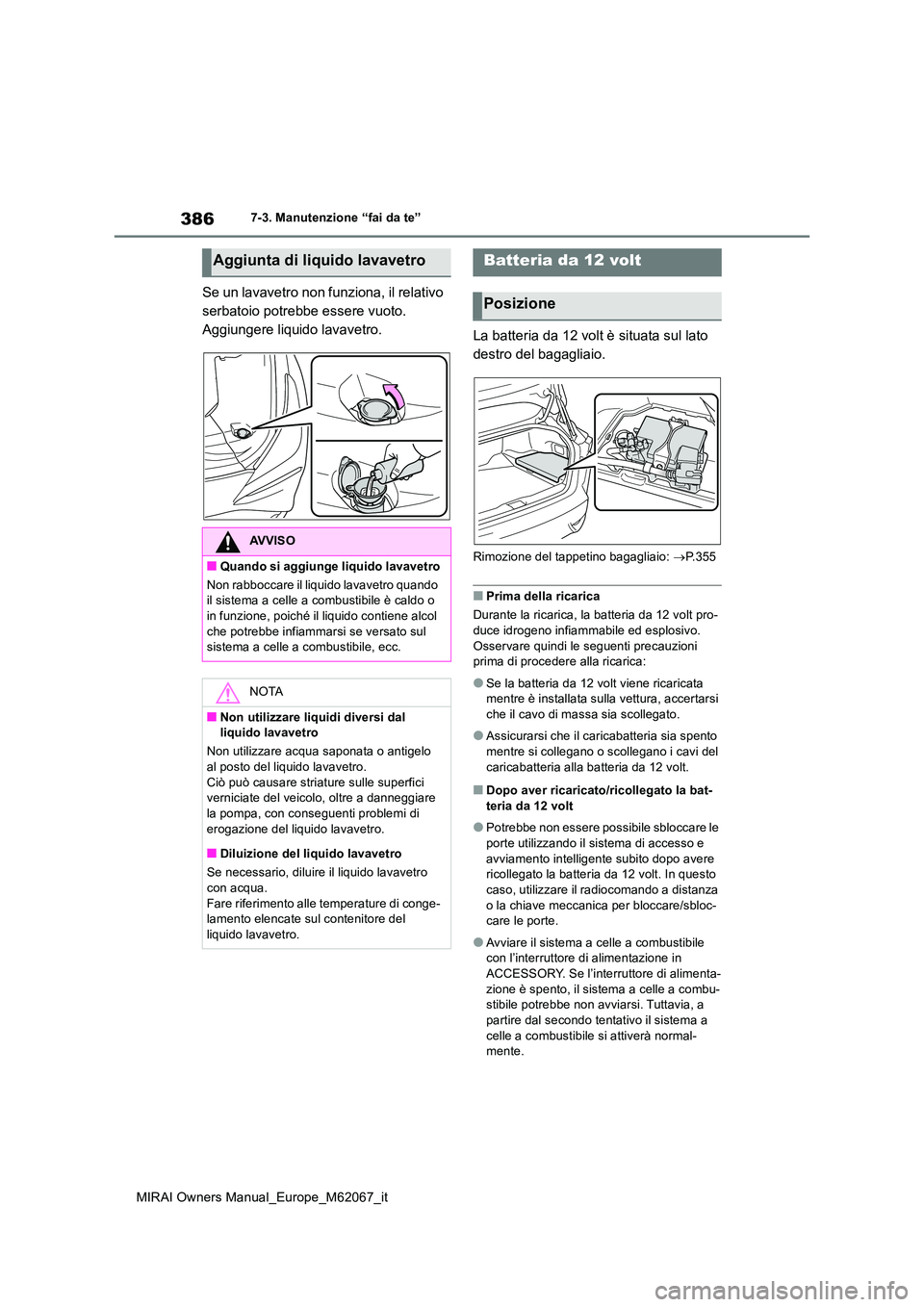

386
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Se un lavavetro non funziona, il relativo
serbatoio potrebbe essere vuoto.
Aggiungere liquido lavavetro. La batteria da 12 volt è situata sul lato
destro del bagagliaio.
Rimozione del tappetino bagagliaio: P.355
■Prima della ricarica
Durante la ricarica, la batteria da 12 volt pro-
duce idrogeno infiammabile ed esplosivo. Osservare quindi le seguenti precauzioni prima di procedere alla ricarica:
●Se la batteria da 12 volt viene ricaricata mentre è installata sulla vettura, accertarsi
che il cavo di massa sia scollegato.
●Assicurarsi che il caricabatteria sia spento
mentre si collegano o scollegano i cavi del caricabatteria alla batteria da 12 volt.
■Dopo aver ricaricato/ricollegato la bat-teria da 12 volt
●Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e
avviamento intelligente subito dopo avere ricollegato la batteria da 12 volt. In questo caso, utilizzare il radiocomando a distanza
o la chiave meccanica per bloccare/sbloc- care le porte.
●Avviare il sistema a celle a combustibile con l’interruttore di alimentazione in ACCESSORY. Se l’interruttore di alimenta-
zione è spento, il sistema a celle a combu- stibile potrebbe non avviarsi. Tuttavia, a partire dal secondo tentativo il sistema a
celle a combustibile si attiverà normal- mente.
Aggiunta di liquido lavavetro
AVVISO
■Quando si aggiunge liquido lavavetro
Non rabboccare il liquido lavavetro quando il sistema a celle a combustibile è caldo o
in funzione, poiché il liquido contiene alcol che potrebbe infiammarsi se versato sul sistema a celle a combustibile, ecc.
NOTA
■Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua saponata o antigelo
al posto del liquido lavavetro. Ciò può causare striature sulle superfici verniciate del veicolo, oltre a danneggiare
la pompa, con conseguenti problemi di erogazione del liquido lavavetro.
■Diluizione del liquido lavavetro
Se necessario, diluire il liquido lavavetro
con acqua. Fare riferimento alle temperature di conge-lamento elencate sul contenitore del
liquido lavavetro.
Batteria da 12 volt
Posizione

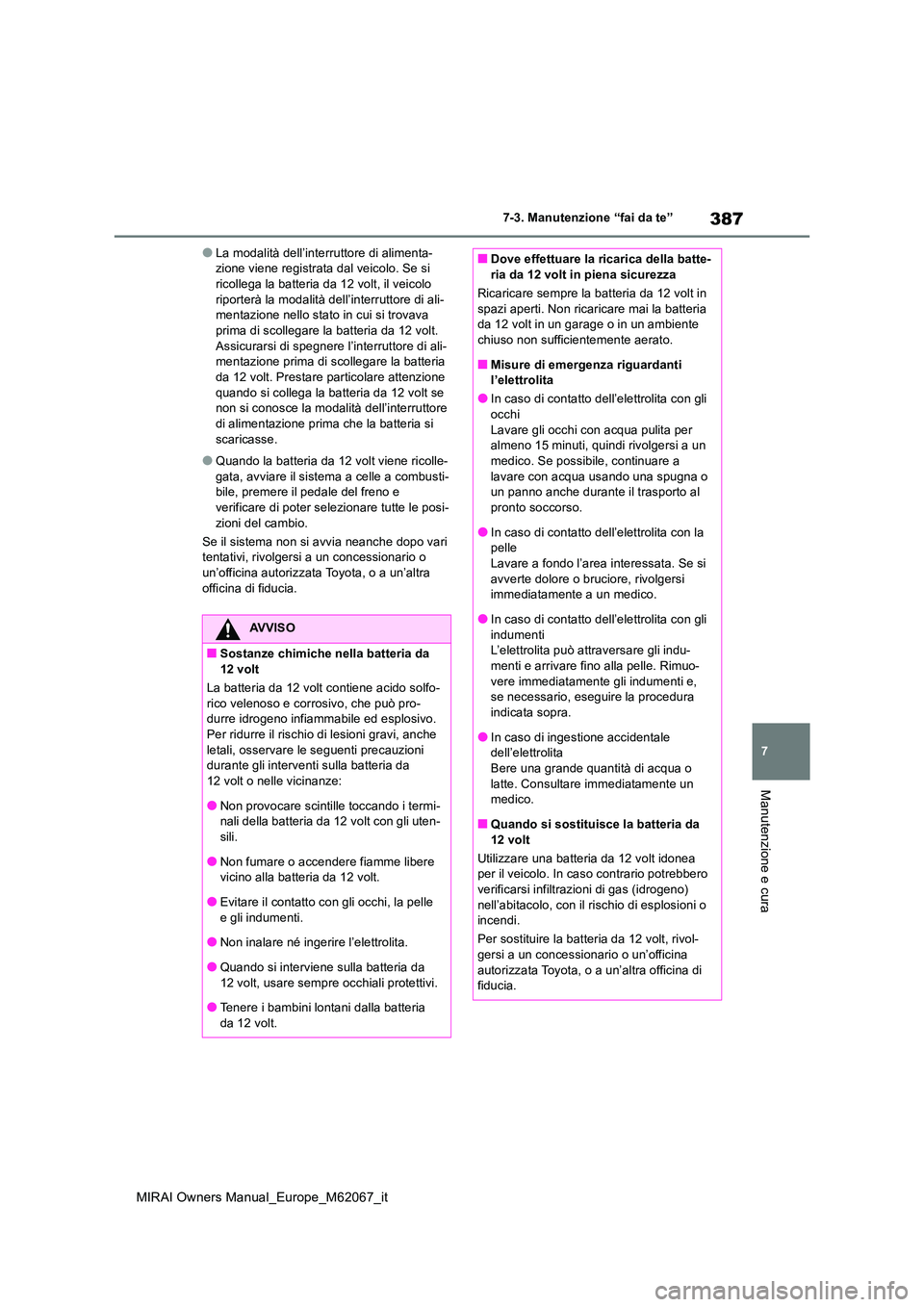

387
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura
●La modalità dell’interruttore di alimenta- zione viene registrata dal veicolo. Se si ricollega la batteria da 12 volt, il veicolo
riporterà la modalità dell’interruttore di ali- mentazione nello stato in cui si trovava prima di scollegare la batteria da 12 volt.
Assicurarsi di spegnere l’interruttore di ali- mentazione prima di scollegare la batteria da 12 volt. Prestare particolare attenzione
quando si collega la batteria da 12 volt se non si conosce la modalità dell’interruttore di alimentazione prima che la batteria si
scaricasse.
●Quando la batteria da 12 volt viene ricolle-
gata, avviare il sistema a celle a combusti- bile, premere il pedale del freno e verificare di poter selezionare tutte le posi-
zioni del cambio.
Se il sistema non si avvia neanche dopo vari tentativi, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
AVVISO
■Sostanze chimiche nella batteria da 12 volt
La batteria da 12 volt contiene acido solfo-
rico velenoso e corrosivo, che può pro- durre idrogeno infiammabile ed esplosivo.
Per ridurre il rischio di lesioni gravi, anche letali, osservare le seguenti precauzioni durante gli interventi sulla batteria da
12 volt o nelle vicinanze:
●Non provocare scintille toccando i termi- nali della batteria da 12 volt con gli uten-
sili.
●Non fumare o accendere fiamme libere vicino alla batteria da 12 volt.
●Evitare il contatto con gli occhi, la pelle e gli indumenti.
●Non inalare né ingerire l’elettrolita.
●Quando si interviene sulla batteria da 12 volt, usare sempre occhiali protettivi.
●Tenere i bambini lontani dalla batteria
da 12 volt.
■Dove effettuare la ricarica della batte- ria da 12 volt in piena sicurezza
Ricaricare sempre la batteria da 12 volt in
spazi aperti. Non ricaricare mai la batteria da 12 volt in un garage o in un ambiente chiuso non sufficientemente aerato.
■Misure di emergenza riguardanti l’elettrolita
●In caso di contatto dell’elettrolita con gli occhi
Lavare gli occhi con acqua pulita per almeno 15 minuti, quindi rivolgersi a un medico. Se possibile, continuare a
lavare con acqua usando una spugna o un panno anche durante il trasporto al pronto soccorso.
●In caso di contatto dell’elettrolita con la pelleLavare a fondo l’area interessata. Se si
avverte dolore o bruciore, rivolgersi immediatamente a un medico.
●In caso di contatto dell’elettrolita con gli
indumenti L’elettrolita può attraversare gli indu-menti e arrivare fino alla pelle. Rimuo-
vere immediatamente gli indumenti e, se necessario, eseguire la procedura indicata sopra.
●In caso di ingestione accidentale dell’elettrolitaBere una grande quantità di acqua o
latte. Consultare immediatamente un medico.
■Quando si sostituisce la batteria da
12 volt
Utilizzare una batteria da 12 volt idonea per il veicolo. In caso contrario potrebbero verificarsi infiltrazioni di gas (idrogeno)
nell’abitacolo, con il rischio di esplosioni o incendi.
Per sostituire la batteria da 12 volt, rivol- gersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.

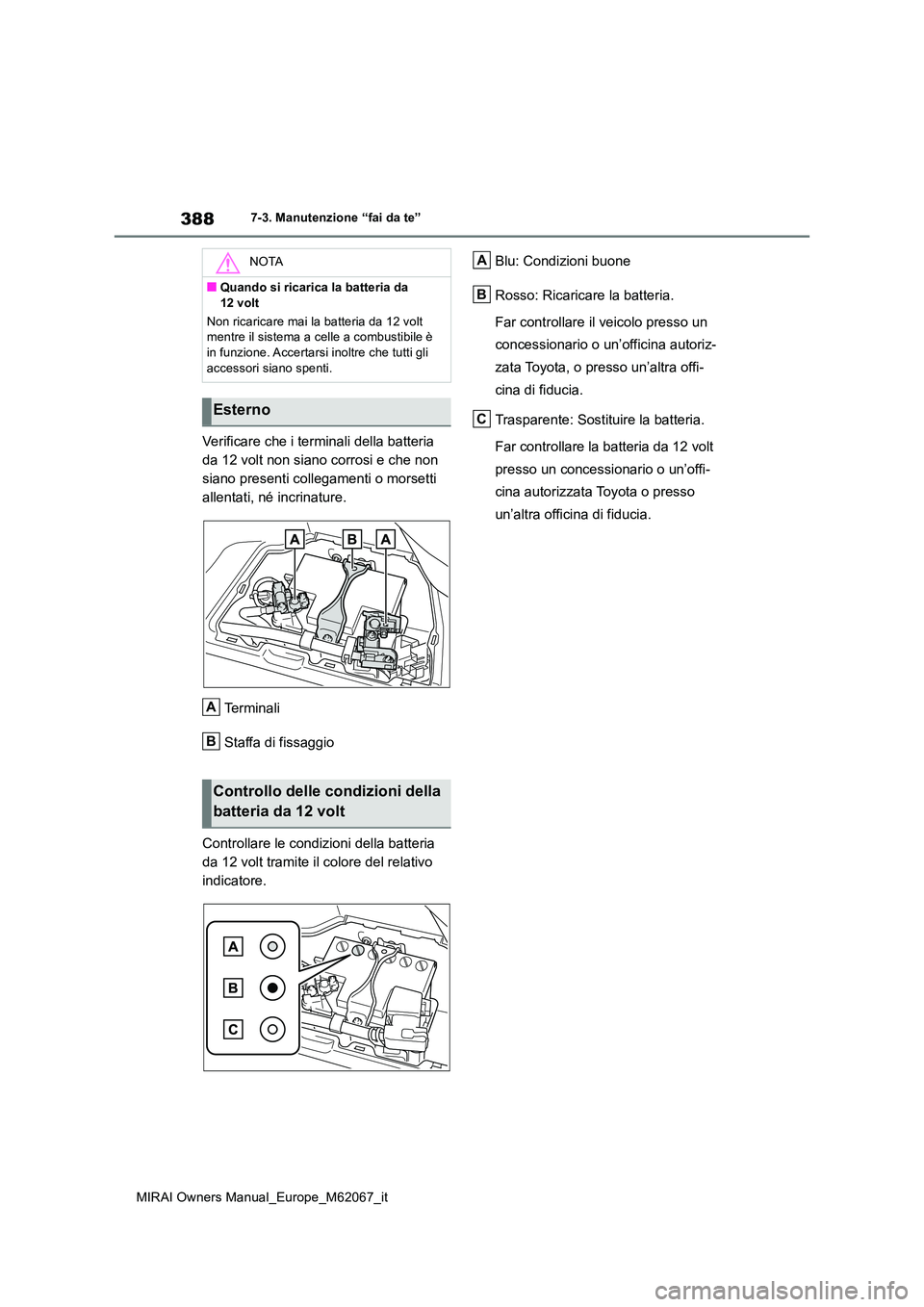

388
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Verificare che i terminali della batteria
da 12 volt non siano corrosi e che non
siano presenti collegamenti o morsetti
allentati, né incrinature.
Terminali
Staffa di fissaggio
Controllare le condizioni della batteria
da 12 volt tramite il colore del relativo
indicatore.
Blu: Condizioni buone
Rosso: Ricaricare la batteria.
Far controllare il veicolo presso un
concessionario o un’officina autoriz-
zata Toyota, o presso un’altra offi-
cina di fiducia.
Trasparente: Sostituire la batteria.
Far controllare la batteria da 12 volt
presso un concessionario o un’offi-
cina autorizzata Toyota o presso
un’altra officina di fiducia.
NOTA
■Quando si ricarica la batteria da
12 volt
Non ricaricare mai la batteria da 12 volt mentre il sistema a celle a combustibile è in funzione. Accertarsi inoltre che tutti gli
accessori siano spenti.
Esterno
Controllo delle condizioni della
batteria da 12 volt
A
B
A
B
C

389
7
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Manutenzione e cura

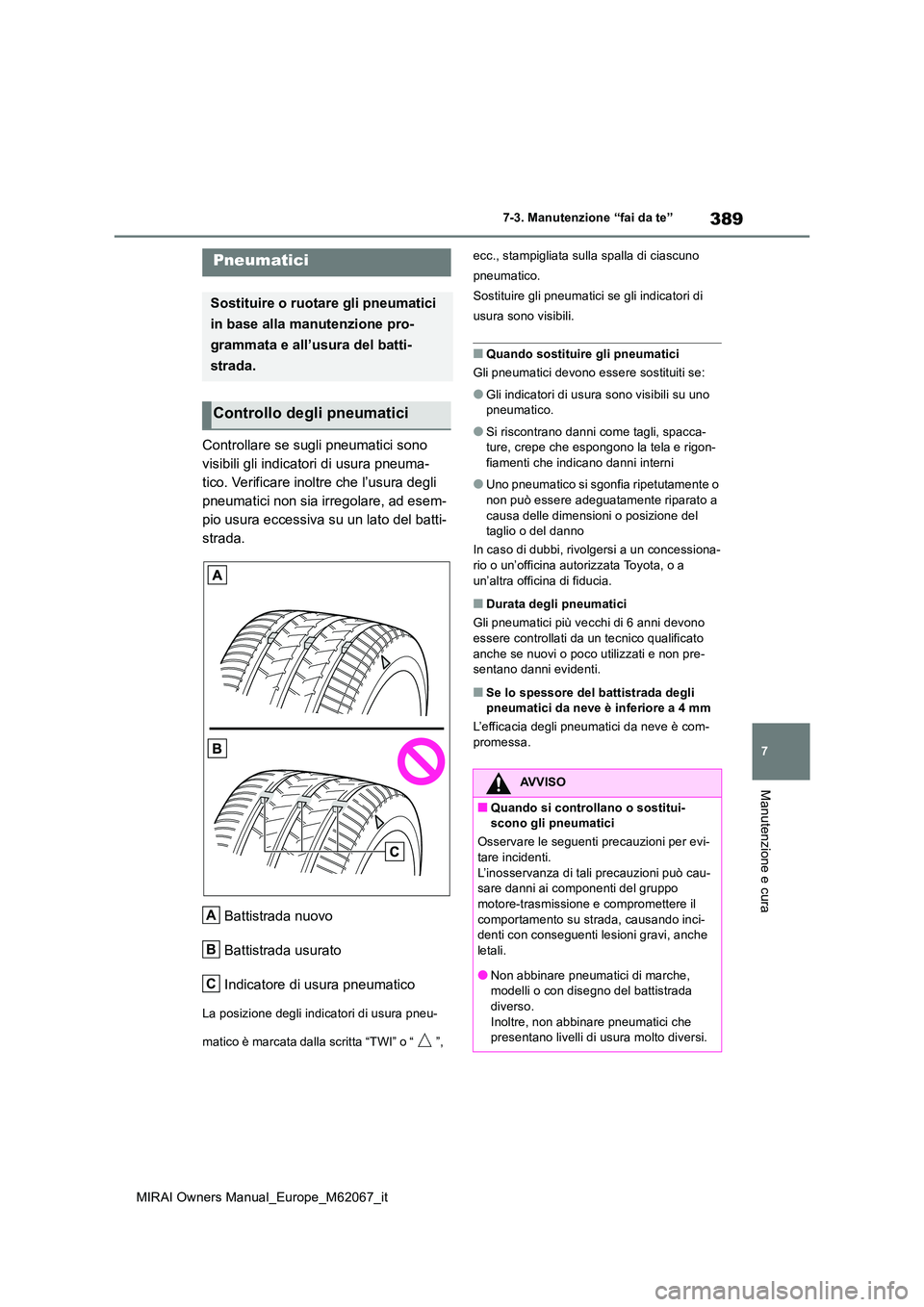

Controllare se sugli pneumatici sono
visibili gli indicatori di usura pneuma-
tico. Verificare inoltre che l’usura degli
pneumatici non sia irregolare, ad esem-
pio usura eccessiva su un lato del batti-
strada.
Battistrada nuovo
Battistrada usurato
Indicatore di usura pneumatico
La posizione degli indicatori di usura pneu-
matico è marcata dalla scritta “TWI” o “ ”,
ecc., stampigliata sulla spalla di ciascuno
pneumatico.
Sostituire gli pneumatici se gli indicatori di
usura sono visibili.
■Quando sostituire gli pneumatici
Gli pneumatici devono essere sostituiti se:
●Gli indicatori di usura sono visibili su uno pneumatico.
●Si riscontrano danni come tagli, spacca-ture, crepe che espongono la tela e rigon-
fiamenti che indicano danni interni
●Uno pneumatico si sgonfia ripetutamente o
non può essere adeguatamente riparato a causa delle dimensioni o posizione del taglio o del danno
In caso di dubbi, rivolgersi a un concessiona-
rio o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Durata degli pneumatici
Gli pneumatici più vecchi di 6 anni devono essere controllati da un tecnico qualificato
anche se nuovi o poco utilizzati e non pre- sentano danni evidenti.
■Se lo spessore del battistrada degli pneumatici da neve è inferiore a 4 mm
L’efficacia degli pneumatici da neve è com-
promessa.
Pneumatici
Sostituire o ruotare gli pneumatici
in base alla manutenzione pro-
grammata e all’usura del batti-
strada.
Controllo degli pneumatici
A
B
C
AVVISO
■Quando si controllano o sostitui- scono gli pneumatici
Osservare le seguenti precauzioni per evi-
tare incidenti. L’inosservanza di tali precauzioni può cau-sare danni ai componenti del gruppo
motore-trasmissione e compromettere il comportamento su strada, causando inci-denti con conseguenti lesioni gravi, anche
letali.
●Non abbinare pneumatici di marche, modelli o con disegno del battistrada
diverso. Inoltre, non abbinare pneumatici che presentano livelli di usura molto diversi.

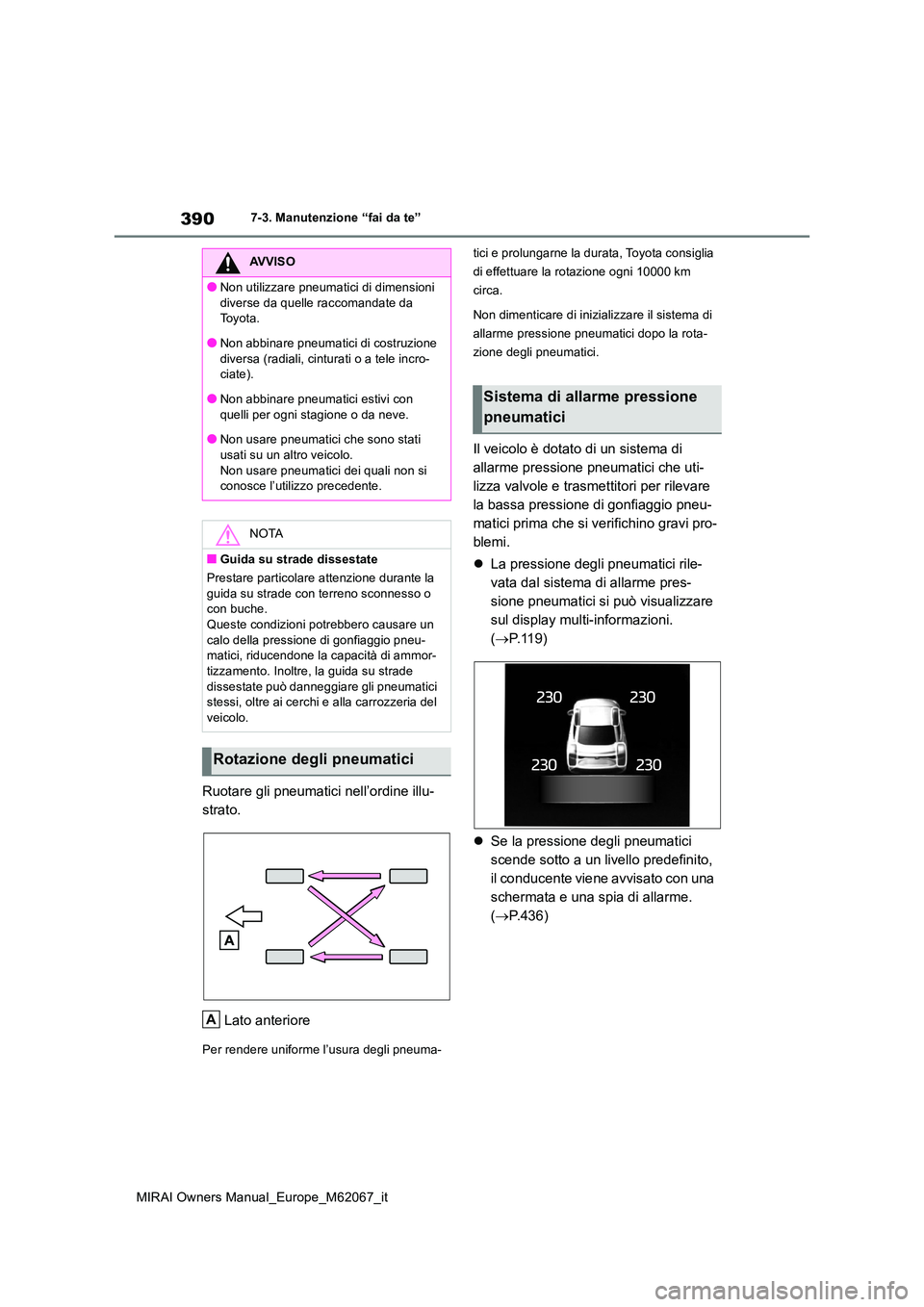

390
MIRAI Owners Manual_Europe_M62067_it
7-3. Manutenzione “fai da te”
Ruotare gli pneumatici nell’ordine illu-
strato.
Lato anteriore
Per rendere uniforme l’usura degli pneuma-
tici e prolungarne la durata, Toyota consiglia
di effettuare la rotazione ogni 10000 km
circa.
Non dimenticare di inizializzare il sistema di
allarme pressione pneumatici dopo la rota-
zione degli pneumatici.
Il veicolo è dotato di un sistema di
allarme pressione pneumatici che uti-
lizza valvole e trasmettitori per rilevare
la bassa pressione di gonfiaggio pneu-
matici prima che si verifichino gravi pro-
blemi.
 La pressione degli pneumatici rile-
vata dal sistema di allarme pres-
sione pneumatici si può visualizzare
sul display multi-informazioni.
( P.119)
 Se la pressione degli pneumatici
scende sotto a un livello predefinito,
il conducente viene avvisato con una
schermata e una spia di allarme.
( P.436)
AVVISO
●Non utilizzare pneumatici di dimensioni
diverse da quelle raccomandate da Toyota.
●Non abbinare pneumatici di costruzione
diversa (radiali, cinturati o a tele incro- ciate).
●Non abbinare pneumatici estivi con
quelli per ogni stagione o da neve.
●Non usare pneumatici che sono stati usati su un altro veicolo.
Non usare pneumatici dei quali non si conosce l’utilizzo precedente.
NOTA
■Guida su strade dissestate
Prestare particolare attenzione durante la
guida su strade con terreno sconnesso o con buche.Queste condizioni potrebbero causare un
calo della pressione di gonfiaggio pneu- matici, riducendone la capacità di ammor-tizzamento. Inoltre, la guida su strade
dissestate può danneggiare gli pneumatici stessi, oltre ai cerchi e alla carrozzeria del veicolo.
Rotazione degli pneumatici
A
Sistema di allarme pressione
pneumatici
