TOYOTA MIRAI 2022 Betriebsanleitungen (in German)

409
7
Owners Manual_Europe_M62089_de

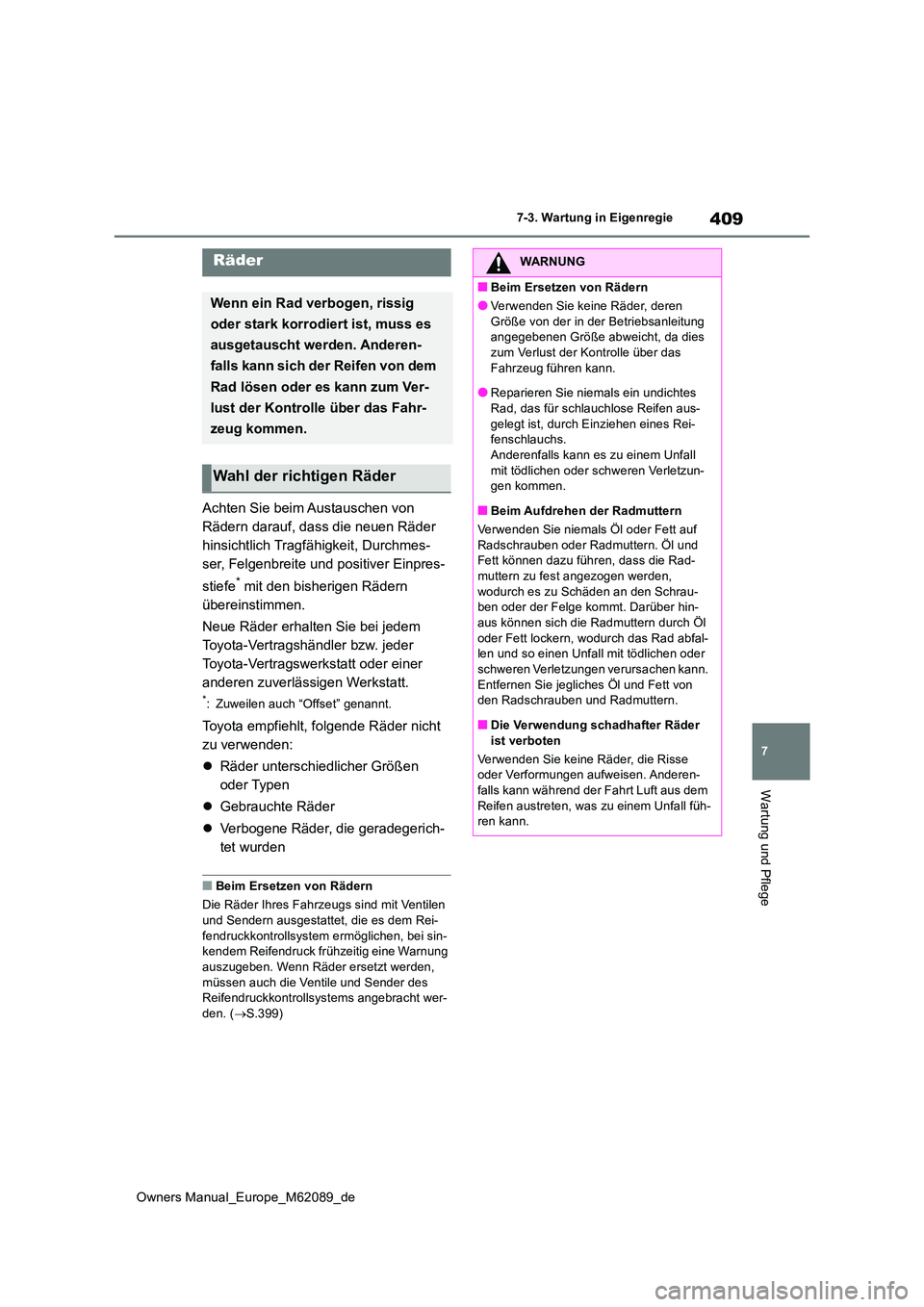

7-3. Wartung in Eigenregie
Wartung und Pflege
Achten Sie beim Austauschen von
Rädern darauf, dass die neuen Räder
hinsichtlich Tragfähigkeit, Durchmes-
ser, Felgenbreite und positiver Einpres-
stiefe* mit den bisherigen Rädern
übereinstimmen.
Neue Räder erhalten Sie bei jedem
Toyota-Vertragshändler bzw. jeder
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt.
*: Zuweilen auch “Offset” genannt.
Toyota empfiehlt, folgende Räder nicht
zu verwenden:
 Räder unterschiedlicher Größen
oder Typen
 Gebrauchte Räder
 Verbogene Räder, die geradegerich-
tet wurden
■Beim Ersetzen von Rädern
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem Rei-
fendruckkontrollsystem ermöglichen, bei sin- kendem Reifendruck frühzeitig eine Warnung auszugeben. Wenn Räder ersetzt werden,
müssen auch die Ventile und Sender des Reifendruckkontrollsystems angebracht wer-den. ( S.399)
Räder
Wenn ein Rad verbogen, rissig
oder stark korrodiert ist, muss es
ausgetauscht werden. Anderen-
falls kann sich der Reifen von dem
Rad lösen oder es kann zum Ver-
lust der Kontrolle über das Fahr-
zeug kommen.
Wahl der richtigen Räder
WARNUNG
■Beim Ersetzen von Rädern
●Verwenden Sie keine Räder, deren
Größe von der in der Betriebsanleitung angegebenen Größe abweicht, da dies zum Verlust der Kontrolle über das
Fahrzeug führen kann.
●Reparieren Sie niemals ein undichtes Rad, das für schlauchlose Reifen aus-
gelegt ist, durch Einziehen eines Rei- fenschlauchs.Anderenfalls kann es zu einem Unfall
mit tödlichen oder schweren Verletzun- gen kommen.
■Beim Aufdrehen der Radmuttern
Verwenden Sie niemals Öl oder Fett auf
Radschrauben oder Radmuttern. Öl und Fett können dazu führen, dass die Rad-muttern zu fest angezogen werden,
wodurch es zu Schäden an den Schrau- ben oder der Felge kommt. Darüber hin-aus können sich die Radmuttern durch Öl
oder Fett lockern, wodurch das Rad abfal- len und so einen Unfall mit tödlichen oder schweren Verletzungen verursachen kann.
Entfernen Sie jegliches Öl und Fett von den Radschrauben und Radmuttern.
■Die Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen. Anderen-
falls kann während der Fahrt Luft aus dem Reifen austreten, was zu einem Unfall füh-ren kann.

410

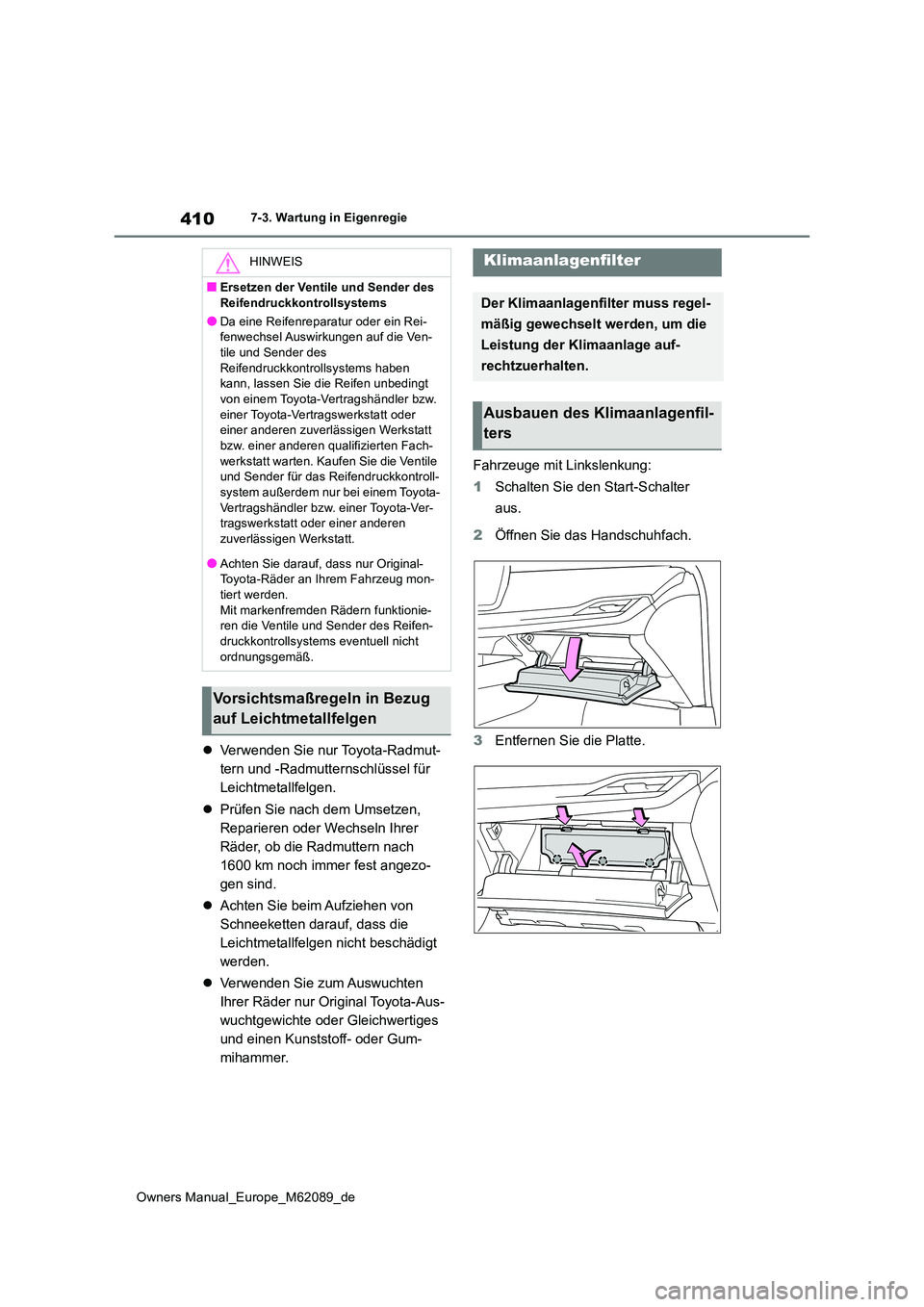

Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
Verwenden Sie nur Toyota-Radmut-
tern und -Radmutternschlüssel für
Leichtmetallfelgen.
 Prüfen Sie nach dem Umsetzen,
Reparieren oder Wechseln Ihrer
Räder, ob die Radmuttern nach
1600 km noch immer fest angezo-
gen sind.
 Achten Sie beim Aufziehen von
Schneeketten darauf, dass die
Leichtmetallfelgen nicht beschädigt
werden.
 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original Toyota-Aus-
wuchtgewichte oder Gleichwertiges
und einen Kunststoff- oder Gum-
mihammer.
Fahrzeuge mit Linkslenkung:
1 Schalten Sie den Start-Schalter
aus.
2 Öffnen Sie das Handschuhfach.
3 Entfernen Sie die Platte.
HINWEIS
■Ersetzen der Ventile und Sender des
Reifendruckkontrollsystems
●Da eine Reifenreparatur oder ein Rei- fenwechsel Auswirkungen auf die Ven-tile und Sender des
Reifendruckkontrollsystems haben kann, lassen Sie die Reifen unbedingt von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fach-
werkstatt warten. Kaufen Sie die Ventile und Sender für das Reifendruckkontroll-system außerdem nur bei einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuverlässigen Werkstatt.
●Achten Sie darauf, dass nur Original-Toyota-Räder an Ihrem Fahrzeug mon-tiert werden.
Mit markenfremden Rädern funktionie- ren die Ventile und Sender des Reifen-druckkontrollsystems eventuell nicht
ordnungsgemäß.
Vorsichtsmaßregeln in Bezug
auf Leichtmetallfelgen
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage auf-
rechtzuerhalten.
Ausbauen des Klimaanlagenfil-
ters

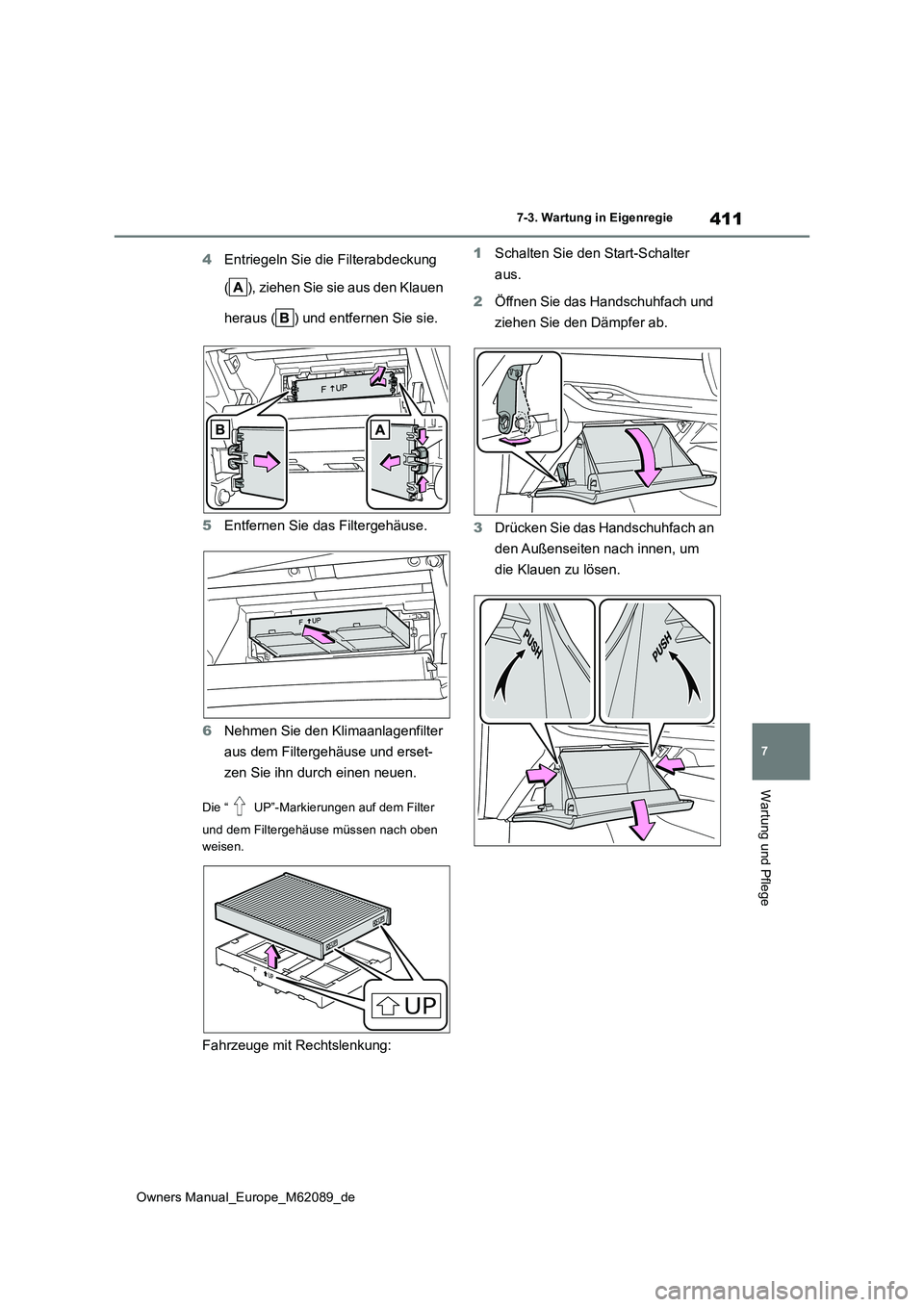

411
7
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
Wartung und Pflege
4Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den Klauen
heraus ( ) und entfernen Sie sie.
5 Entfernen Sie das Filtergehäuse.
6 Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und erset-
zen Sie ihn durch einen neuen.
Die “ UP”-Markierungen auf dem Filter
und dem Filtergehäuse müssen nach oben
weisen.
Fahrzeuge mit Rechtslenkung:
1 Schalten Sie den Start-Schalter
aus.
2 Öffnen Sie das Handschuhfach und
ziehen Sie den Dämpfer ab.
3 Drücken Sie das Handschuhfach an
den Außenseiten nach innen, um
die Klauen zu lösen.

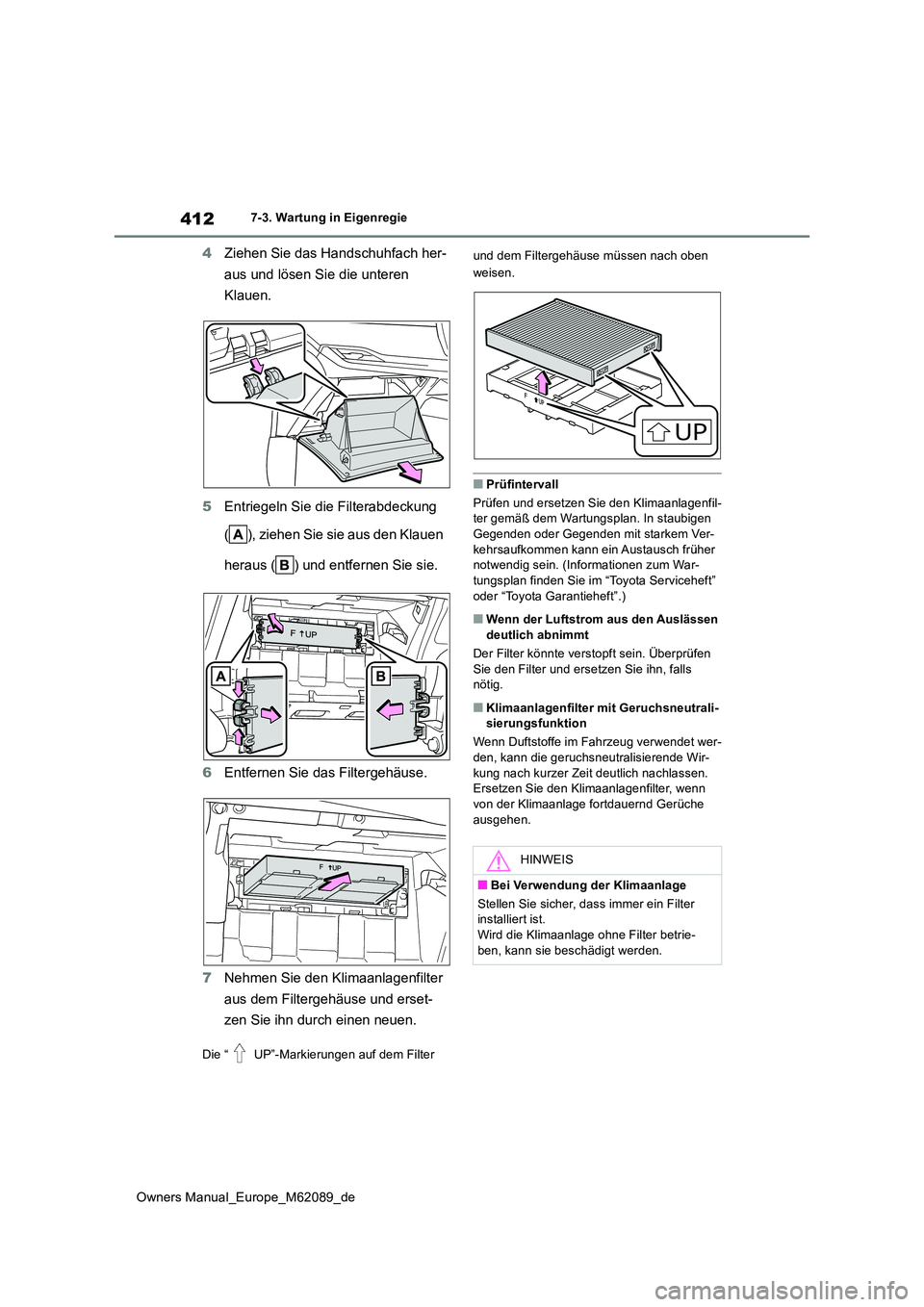

412
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
4Ziehen Sie das Handschuhfach her-
aus und lösen Sie die unteren
Klauen.
5 Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den Klauen
heraus ( ) und entfernen Sie sie.
6 Entfernen Sie das Filtergehäuse.
7 Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und erset-
zen Sie ihn durch einen neuen.
Die “ UP”-Markierungen auf dem Filter
und dem Filtergehäuse müssen nach oben
weisen.
■Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfil- ter gemäß dem Wartungsplan. In staubigen
Gegenden oder Gegenden mit starkem Ver- kehrsaufkommen kann ein Austausch früher notwendig sein. (Informationen zum War-
tungsplan finden Sie im “Toyota Serviceheft” oder “Toyota Garantieheft”.)
■Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen
Sie den Filter und ersetzen Sie ihn, falls nötig.
■Klimaanlagenfilter mit Geruchsneutrali-sierungsfunktion
Wenn Duftstoffe im Fahrzeug verwendet wer-
den, kann die geruchsneutralisierende Wir- kung nach kurzer Zeit deutlich nachlassen.Ersetzen Sie den Klimaanlagenfilter, wenn
von der Klimaanlage fortdauernd Gerüche ausgehen.
HINWEIS
■Bei Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter installiert ist.Wird die Klimaanlage ohne Filter betrie-
ben, kann sie beschädigt werden.

413

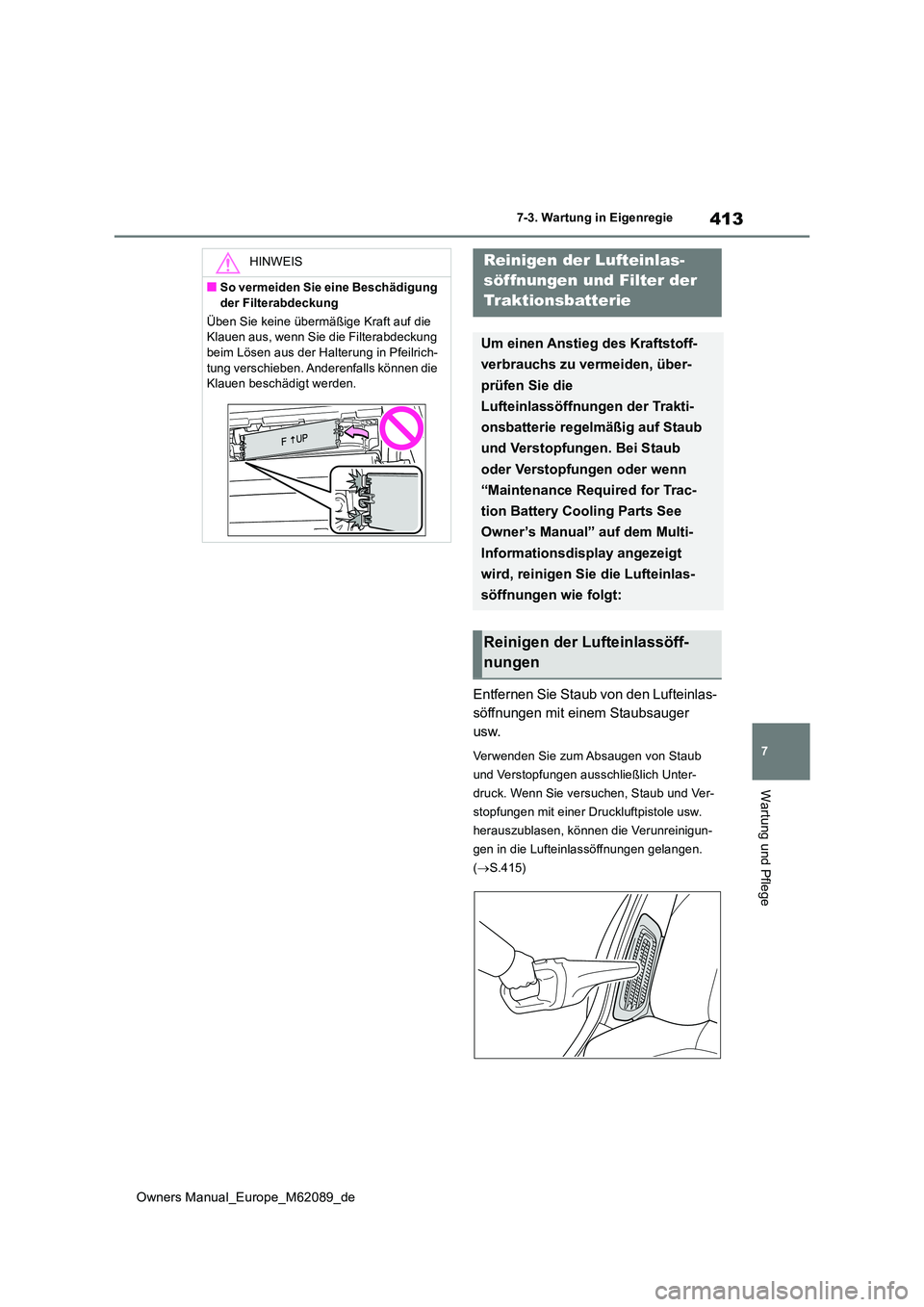

7
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
Wartung und Pflege
Entfernen Sie Staub von den Lufteinlas-
söffnungen mit einem Staubsauger
usw.
Verwenden Sie zum Absaugen von Staub
und Verstopfungen ausschließlich Unter-
druck. Wenn Sie versuchen, Staub und Ver-
stopfungen mit einer Druckluftpistole usw.
herauszublasen, können die Verunreinigun-
gen in die Lufteinlassöffnungen gelangen.
( S.415)
HINWEIS
■So vermeiden Sie eine Beschädigung
der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die Klauen aus, wenn Sie die Filterabdeckung beim Lösen aus der Hal terung in Pfeilrich-
tung verschieben. Anderenfalls können die Klauen beschädigt werden.
Reinigen der Lufteinlas-
söffnungen und Filter der
Traktionsbatterie
Um einen Anstieg des Kraftstoff-
verbrauchs zu vermeiden, über-
prüfen Sie die
Lufteinlassöffnungen der Trakti-
onsbatterie regelmäßig auf Staub
und Verstopfungen. Bei Staub
oder Verstopfungen oder wenn
“Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” auf dem Multi-
Informationsdisplay angezeigt
wird, reinigen Sie die Lufteinlas-
söffnungen wie folgt:
Reinigen der Lufteinlassöff-
nungen

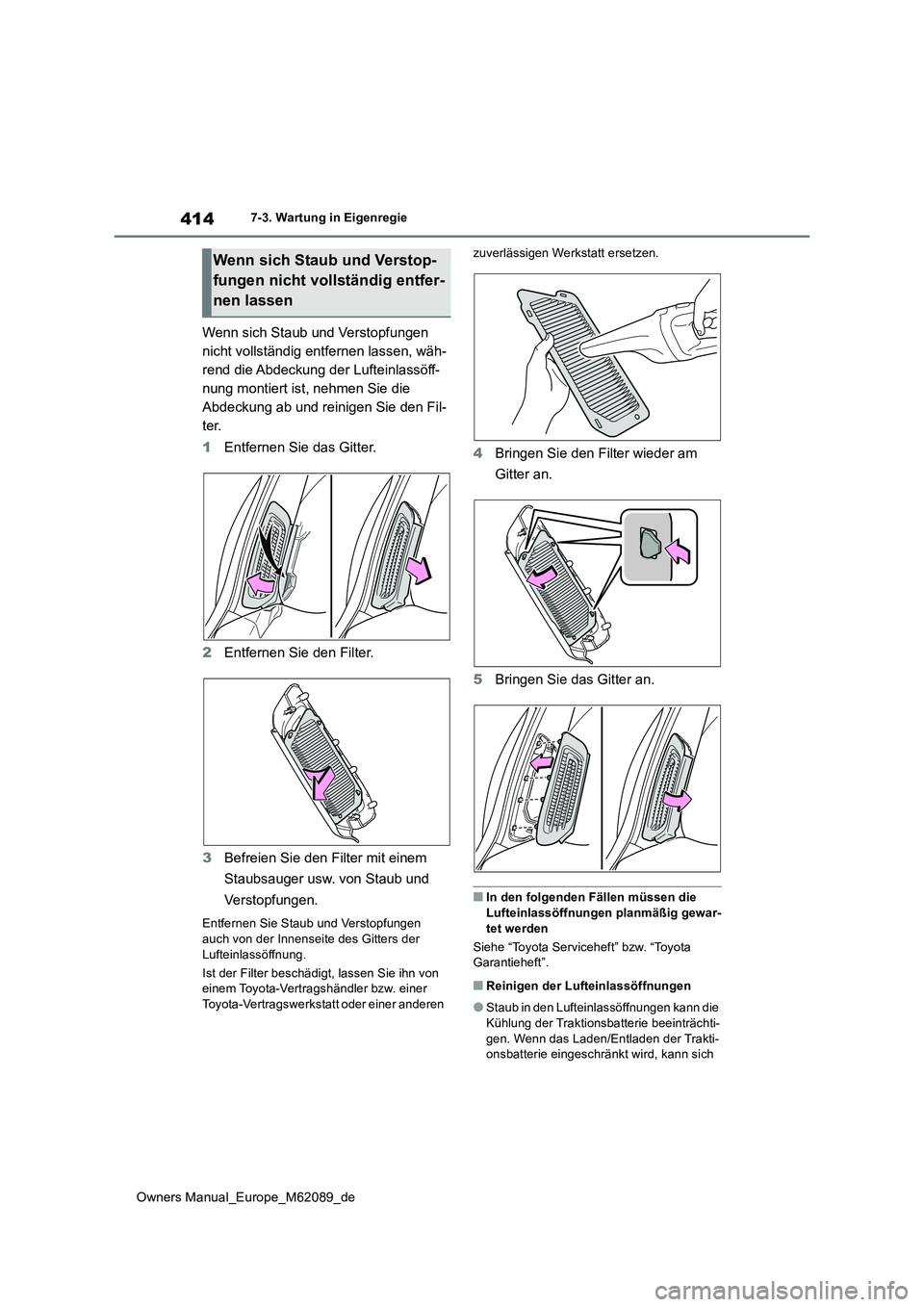

414
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
Wenn sich Staub und Verstopfungen
nicht vollständig entfernen lassen, wäh-
rend die Abdeckung der Lufteinlassöff-
nung montiert ist, nehmen Sie die
Abdeckung ab und reinigen Sie den Fil-
ter.
1 Entfernen Sie das Gitter.
2 Entfernen Sie den Filter.
3 Befreien Sie den Filter mit einem
Staubsauger usw. von Staub und
Verstopfungen.
Entfernen Sie Staub und Verstopfungen
auch von der Innenseite des Gitters der Lufteinlassöffnung.
Ist der Filter beschädigt, lassen Sie ihn von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt ersetzen.
4 Bringen Sie den Filter wieder am
Gitter an.
5 Bringen Sie das Gitter an.
■In den folgenden Fällen müssen die
Lufteinlassöffnungen planmäßig gewar- tet werden
Siehe “Toyota Serviceheft” bzw. “Toyota Garantieheft”.
■Reinigen der Lufteinlassöffnungen
●Staub in den Lufteinlassöffnungen kann die Kühlung der Traktionsbatterie beeinträchti-
gen. Wenn das Laden/Entladen der Trakti- onsbatterie eingeschränkt wird, kann sich
Wenn sich Staub und Verstop-
fungen nicht vollständig entfer-
nen lassen

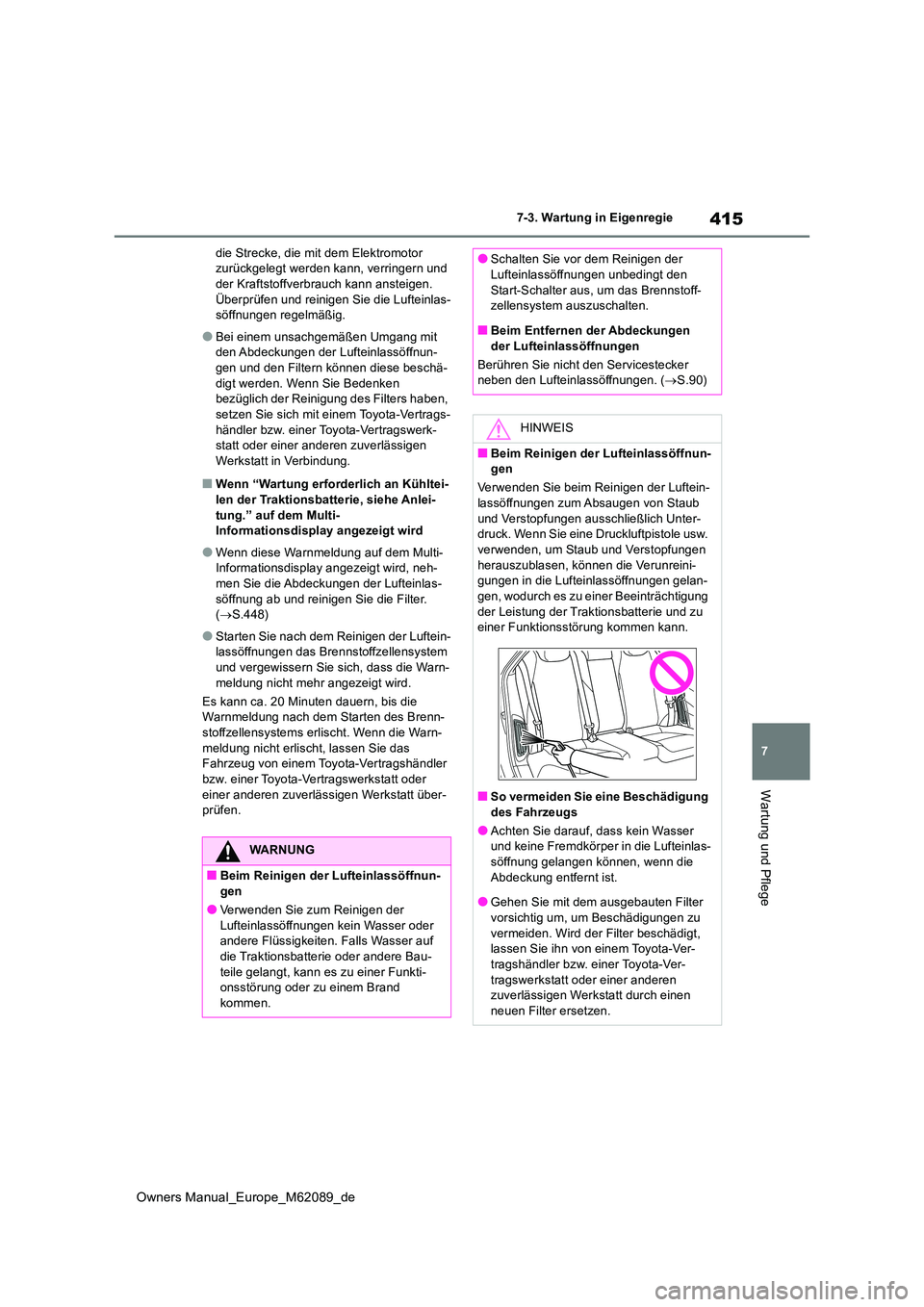

415
7
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
Wartung und Pflege
die Strecke, die mit dem Elektromotor zurückgelegt werden kann, verringern und der Kraftstoffverbrauch kann ansteigen.
Überprüfen und reinigen Sie die Lufteinlas- söffnungen regelmäßig.
●Bei einem unsachgemäßen Umgang mit den Abdeckungen der Lufteinlassöffnun-gen und den Filtern können diese beschä-
digt werden. Wenn Sie Bedenken bezüglich der Reinigung des Filters haben, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
■Wenn “Wartung erforderlich an Kühltei-
len der Traktionsbatterie, siehe Anlei- tung.” auf dem Multi-Informationsdisplay angezeigt wird
●Wenn diese Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird, neh-
men Sie die Abdeckungen der Lufteinlas- söffnung ab und reinigen Sie die Filter. ( S.448)
●Starten Sie nach dem Reinigen der Luftein- lassöffnungen das Brennstoffzellensystem
und vergewissern Sie sich, dass die Warn- meldung nicht mehr angezeigt wird.
Es kann ca. 20 Minuten dauern, bis die Warnmeldung nach dem Starten des Brenn-
stoffzellensystems erlischt. Wenn die Warn- meldung nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-prüfen.
WARNUNG
■Beim Reinigen der Lufteinlassöffnun-gen
●Verwenden Sie zum Reinigen der
Lufteinlassöffnungen kein Wasser oder andere Flüssigkeiten. Falls Wasser auf die Traktionsbatterie oder andere Bau-
teile gelangt, kann es zu einer Funkti- onsstörung oder zu einem Brand kommen.
●Schalten Sie vor dem Reinigen der Lufteinlassöffnungen unbedingt den
Start-Schalter aus, um das Brennstoff- zellensystem auszuschalten.
■Beim Entfernen der Abdeckungen
der Lufteinlassöffnungen
Berühren Sie nicht den Servicestecker neben den Lufteinlassöffnungen. ( S.90)
HINWEIS
■Beim Reinigen der Lufteinlassöffnun- gen
Verwenden Sie beim Reinigen der Luftein-
lassöffnungen zum Absaugen von Staub und Verstopfungen ausschließlich Unter-druck. Wenn Sie eine Druckluftpistole usw.
verwenden, um Staub und Verstopfungen herauszublasen, können die Verunreini-gungen in die Lufteinlassöffnungen gelan-
gen, wodurch es zu einer Beeinträchtigung der Leistung der Traktionsbatterie und zu einer Funktionsstörung kommen kann.
■So vermeiden Sie eine Beschädigung
des Fahrzeugs
●Achten Sie darauf, dass kein Wasser und keine Fremdkörper in die Lufteinlas-söffnung gelangen können, wenn die
Abdeckung entfernt ist.
●Gehen Sie mit dem ausgebauten Filter vorsichtig um, um Beschädigungen zu
vermeiden. Wird der Filter beschädigt, lassen Sie ihn von einem Toyota-Ver-tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt durch einen neuen Filter ersetzen.

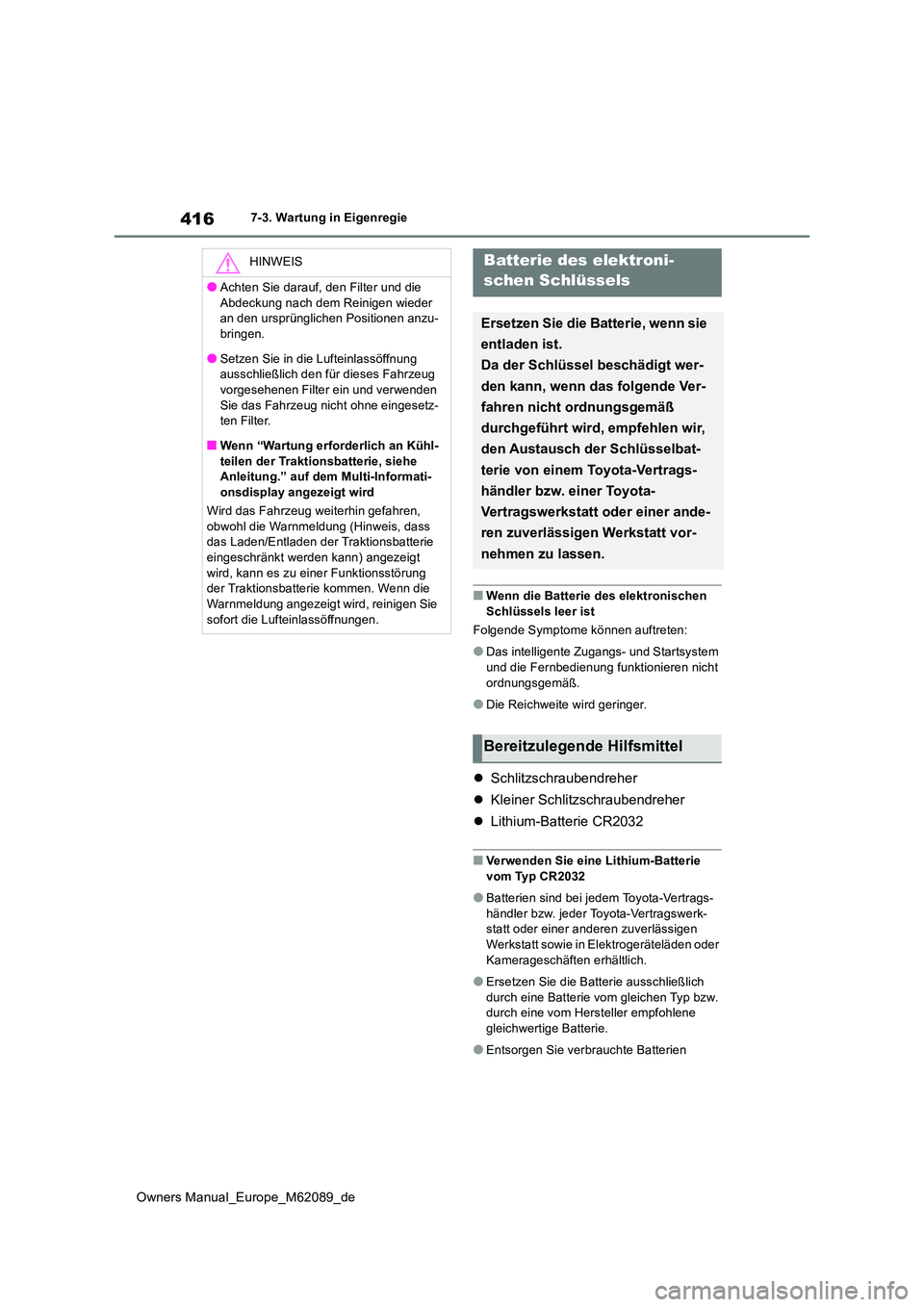

416
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
■Wenn die Batterie des elektronischen
Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem
und die Fernbedienung funktionieren nicht ordnungsgemäß.
●Die Reichweite wird geringer.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithium-Batterie CR2032
■Verwenden Sie eine Lithium-Batterie
vom Typ CR2032
●Batterien sind bei jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertragswerk- statt oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder
Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich
durch eine Batterie vom gleichen Typ bzw. durch eine vom Hersteller empfohlene gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien
HINWEIS
●Achten Sie darauf, den Filter und die
Abdeckung nach dem Reinigen wieder an den ursprünglichen Positionen anzu-bringen.
●Setzen Sie in die Lufteinlassöffnung ausschließlich den für dieses Fahrzeug vorgesehenen Filter ein und verwenden
Sie das Fahrzeug nicht ohne eingesetz- ten Filter.
■Wenn “Wartung erforderlich an Kühl-
teilen der Traktionsbatterie, siehe Anleitung.” auf dem Multi-Informati-onsdisplay angezeigt wird
Wird das Fahrzeug weiterhin gefahren,
obwohl die Warnmeldung (Hinweis, dass das Laden/Entladen der Traktionsbatterie eingeschränkt werden kann) angezeigt
wird, kann es zu einer Funktionsstörung der Traktionsbatterie kommen. Wenn die Warnmeldung angezeigt wird, reinigen Sie
sofort die Lufteinlassöffnungen.
Batterie des elektroni-
schen Schlüssels
Ersetzen Sie die Batterie, wenn sie
entladen ist.
Da der Schlüssel beschädigt wer-
den kann, wenn das folgende Ver-
fahren nicht ordnungsgemäß
durchgeführt wird, empfehlen wir,
den Austausch der Schlüsselbat-
terie von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Bereitzulegende Hilfsmittel

417
7
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie
Wartung und Pflege

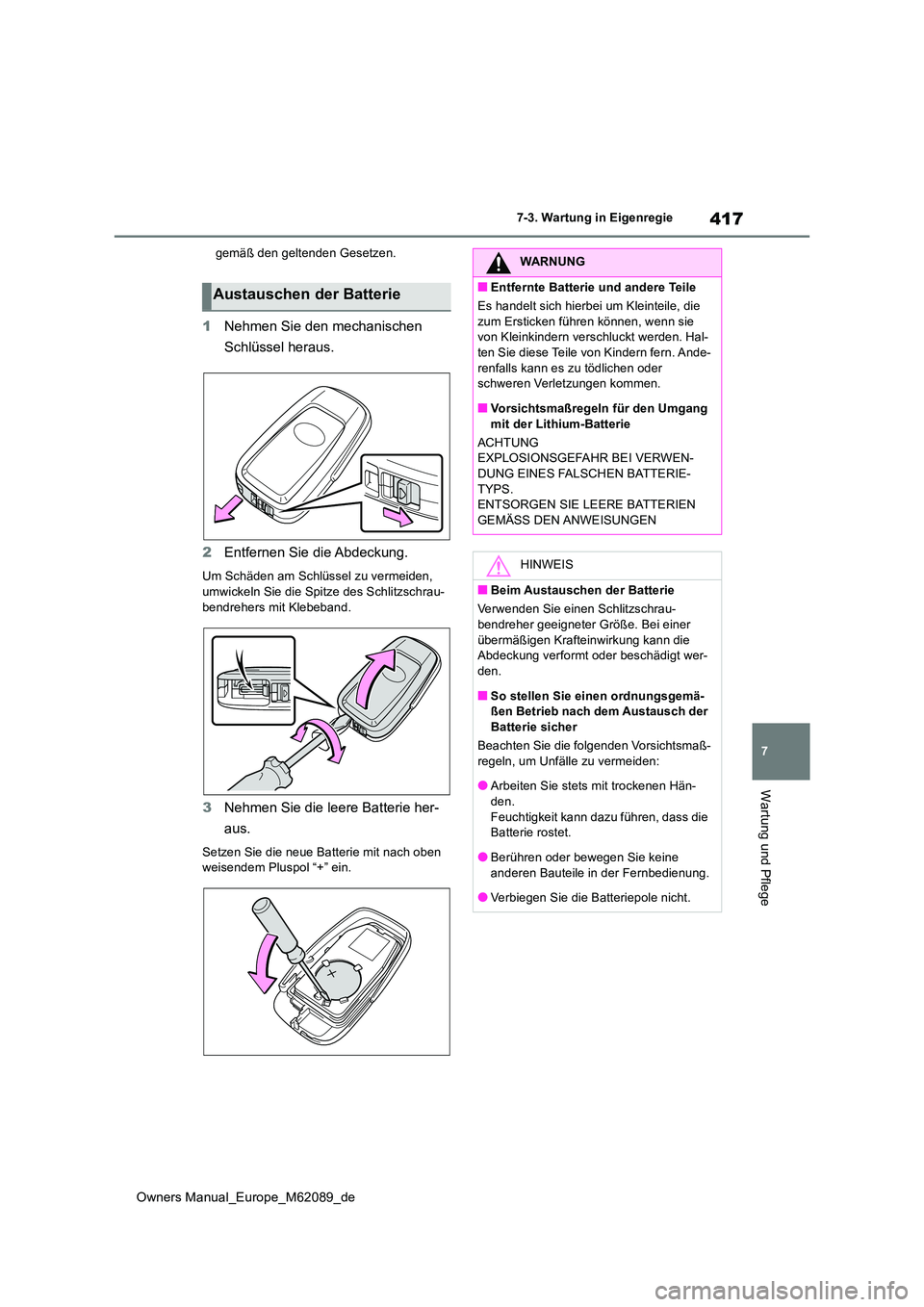

gemäß den geltenden Gesetzen.
1Nehmen Sie den mechanischen
Schlüssel heraus.
2 Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden, umwickeln Sie die Spitze des Schlitzschrau-
bendrehers mit Klebeband.
3 Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit nach oben weisendem Pluspol “+” ein.
Austauschen der Batterie
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die
zum Ersticken führen können, wenn sie von Kleinkindern verschluckt werden. Hal-ten Sie diese Teile von Kindern fern. Ande-
renfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Vorsichtsmaßregeln für den Umgang
mit der Lithium-Batterie
ACHTUNG EXPLOSIONSGEFAHR BEI VERWEN-DUNG EINES FALSCHEN BATTERIE-
TYPS. ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Beim Austauschen der Batterie
Verwenden Sie einen Schlitzschrau- bendreher geeigneter Größe. Bei einer
übermäßigen Krafteinwirkung kann die Abdeckung verformt oder beschädigt wer-den.
■So stellen Sie einen ordnungsgemä-ßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichtsmaß-
regeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Hän- den.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine
anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batteriepole nicht.

418
Owners Manual_Europe_M62089_de
7-3. Wartung in Eigenregie

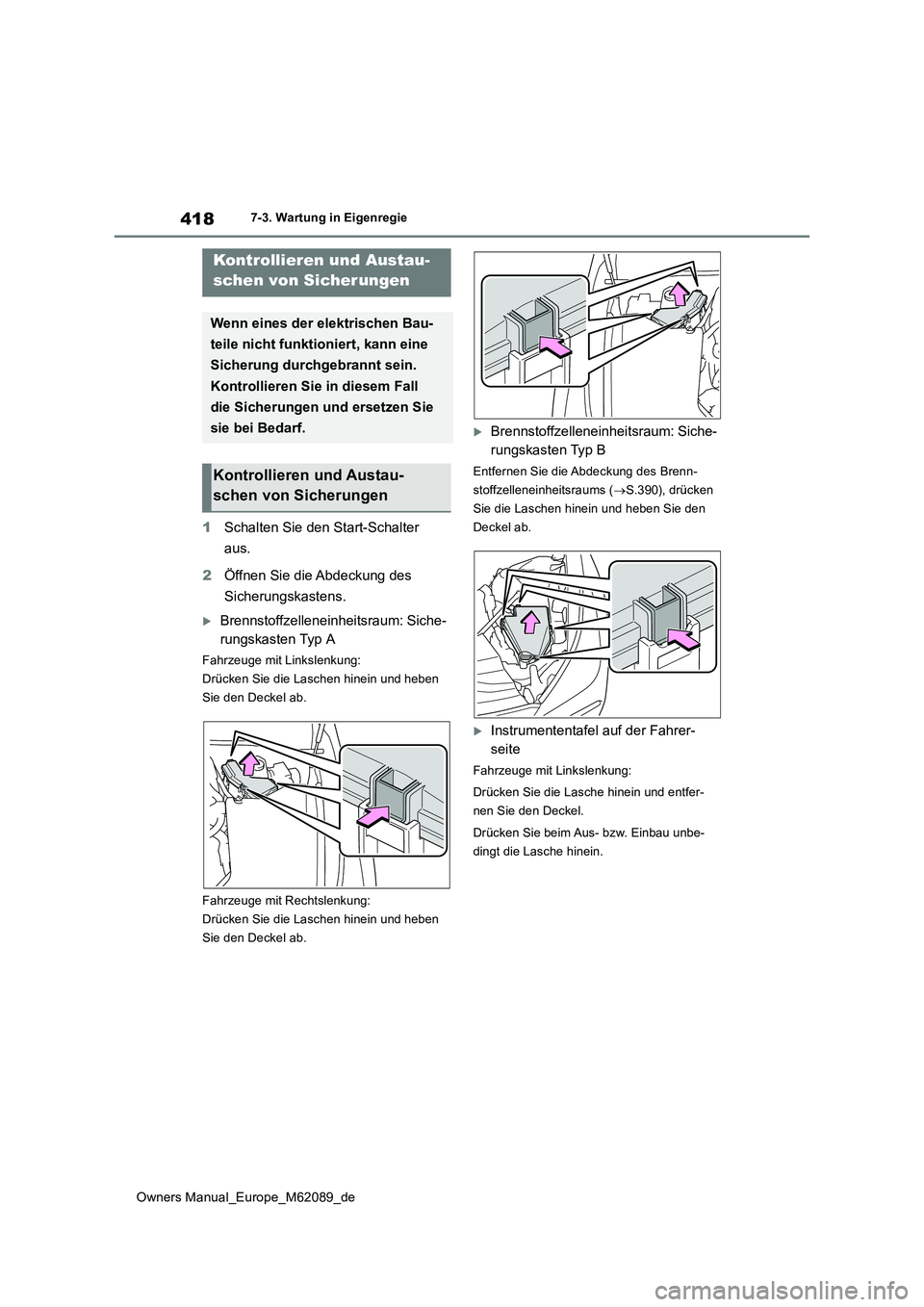

1Schalten Sie den Start-Schalter
aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Brennstoffzelleneinheitsraum: Siche-
rungskasten Typ A
Fahrzeuge mit Linkslenkung:
Drücken Sie die Laschen hinein und heben
Sie den Deckel ab.
Fahrzeuge mit Rechtslenkung:
Drücken Sie die Laschen hinein und heben
Sie den Deckel ab.
Brennstoffzelleneinheitsraum: Siche-
rungskasten Typ B
Entfernen Sie die Abdeckung des Brenn-
stoffzelleneinheitsraums ( S.390), drücken
Sie die Laschen hinein und heben Sie den
Deckel ab.
Instrumententafel auf der Fahrer-
seite
Fahrzeuge mit Linkslenkung:
Drücken Sie die Lasche hinein und entfer-
nen Sie den Deckel.
Drücken Sie beim Aus- bzw. Einbau unbe-
dingt die Lasche hinein.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austau-
schen von Sicherungen
