TOYOTA MIRAI 2023 Betriebsanleitungen (in German)

419
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

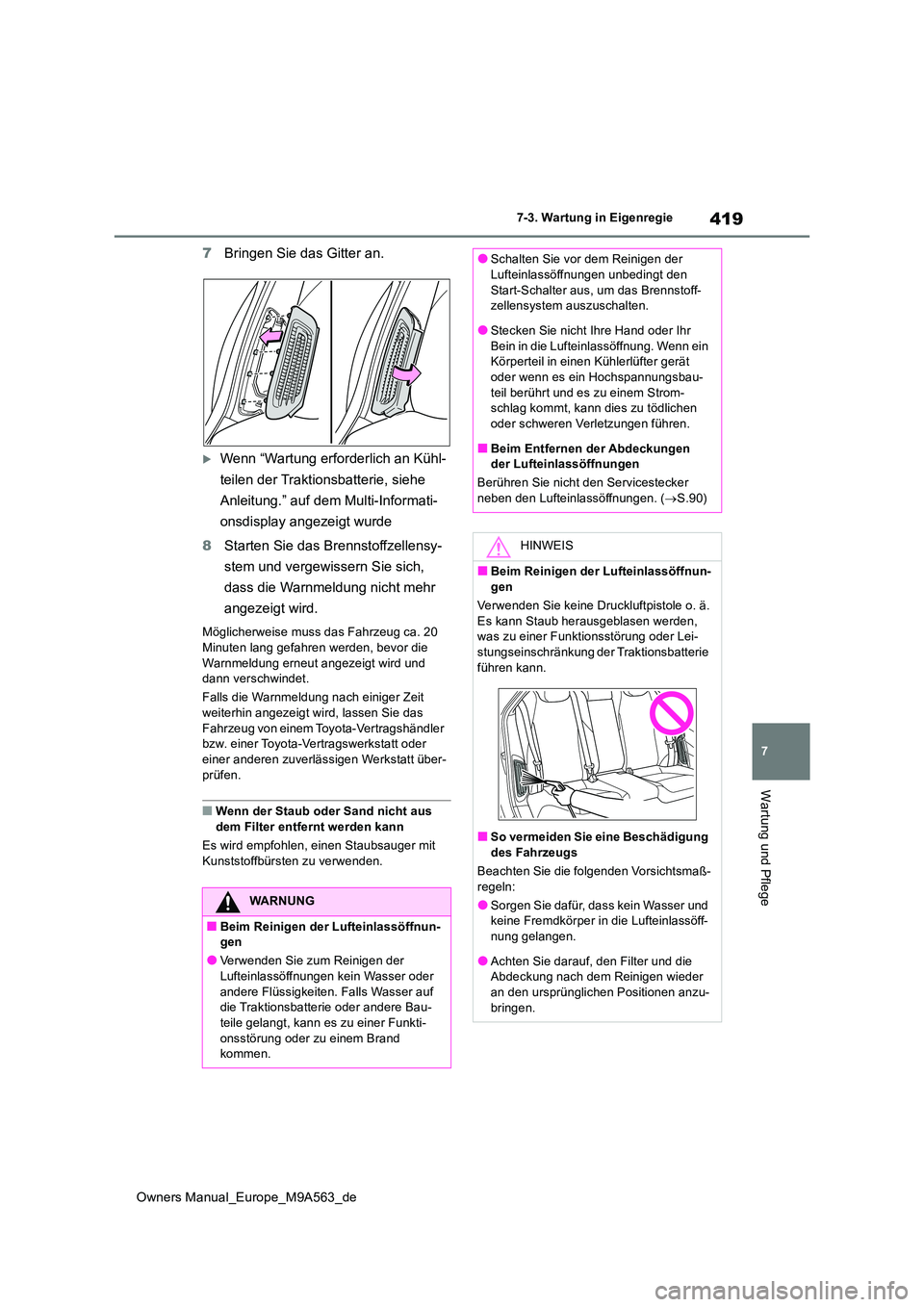

7Bringen Sie das Gitter an.
Wenn “Wartung erforderlich an Kühl-
teilen der Traktionsbatterie, siehe
Anleitung.” auf dem Multi-Informati-
onsdisplay angezeigt wurde
8 Starten Sie das Brennstoffzellensy-
stem und vergewissern Sie sich,
dass die Warnmeldung nicht mehr
angezeigt wird.
Möglicherweise muss das Fahrzeug ca. 20 Minuten lang gefahren werden, bevor die
Warnmeldung erneut angezeigt wird und dann verschwindet.
Falls die Warnmeldung nach einiger Zeit weiterhin angezeigt wird, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
■Wenn der Staub oder Sand nicht aus
dem Filter entfernt werden kann
Es wird empfohlen, einen Staubsauger mit Kunststoffbürsten zu verwenden.
WARNUNG
■Beim Reinigen der Lufteinlassöffnun-gen
●Verwenden Sie zum Reinigen der Lufteinlassöffnungen kein Wasser oder
andere Flüssigkeiten. Falls Wasser auf die Traktionsbatterie oder andere Bau-teile gelangt, kann es zu einer Funkti-
onsstörung oder zu einem Brand kommen.
●Schalten Sie vor dem Reinigen der Lufteinlassöffnungen unbedingt den
Start-Schalter aus, um das Brennstoff- zellensystem auszuschalten.
●Stecken Sie nicht Ihre Hand oder Ihr
Bein in die Lufteinlassöffnung. Wenn ein Körperteil in einen Kühlerlüfter gerät oder wenn es ein Hochspannungsbau-
teil berührt und es zu einem Strom- schlag kommt, kann dies zu tödlichen oder schweren Verletzungen führen.
■Beim Entfernen der Abdeckungen der Lufteinlassöffnungen
Berühren Sie nicht den Servicestecker neben den Lufteinlassöffnungen. ( S.90)
HINWEIS
■Beim Reinigen der Lufteinlassöffnun-
gen
Verwenden Sie keine Druckluftpistole o. ä. Es kann Staub herausgeblasen werden, was zu einer Funktionsstörung oder Lei-
stungseinschränkung der Traktionsbatterie führen kann.
■So vermeiden Sie eine Beschädigung des Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaß-
regeln:
●Sorgen Sie dafür, dass kein Wasser und keine Fremdkörper in die Lufteinlassöff-nung gelangen.
●Achten Sie darauf, den Filter und die Abdeckung nach dem Reinigen wieder an den ursprünglichen Positionen anzu-
bringen.

420
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
■Wenn die Batterie des elektronischen
Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem
und die Fernbedienung funktionieren nicht ordnungsgemäß.
●Die Reichweite wird geringer.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithium-Batterie CR2032
■Verwenden Sie eine Lithium-Batterie
vom Typ CR2032
●Batterien sind bei jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertragswerk- statt oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder
Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich
durch eine Batterie vom gleichen Typ bzw. durch eine vom Hersteller empfohlene gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien
HINWEIS
●Setzen Sie in die Lufteinlassöffnung
ausschließlich den für dieses Fahrzeug vorgesehenen Filter ein und verwenden Sie das Fahrzeug nicht ohne eingesetz-
ten Filter.
■So vermeiden Sie Beschädigungen des Filters
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Wird der Filter beschädigt, lassen Sie ihn von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt durch einen neuen Filter ersetzen.
●Verwenden Sie keine Druckluftpistole o. ä.
●Drücken Sie nicht fest mit einem Staub-
sauger o. ä. gegen den Filter.
●Verwenden Sie keine harte Bürste, wie z. B. eine Metallbürste.
●Brechen Sie den Falz des Filters nicht ab.
Batterie des elektroni-
schen Schlüssels
Ersetzen Sie die Batterie, wenn sie
entladen ist.
Da der Schlüssel beschädigt wer-
den kann, wenn das folgende Ver-
fahren nicht ordnungsgemäß
durchgeführt wird, empfehlen wir,
den Austausch der Schlüsselbat-
terie von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Bereitzulegende Hilfsmittel

421
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

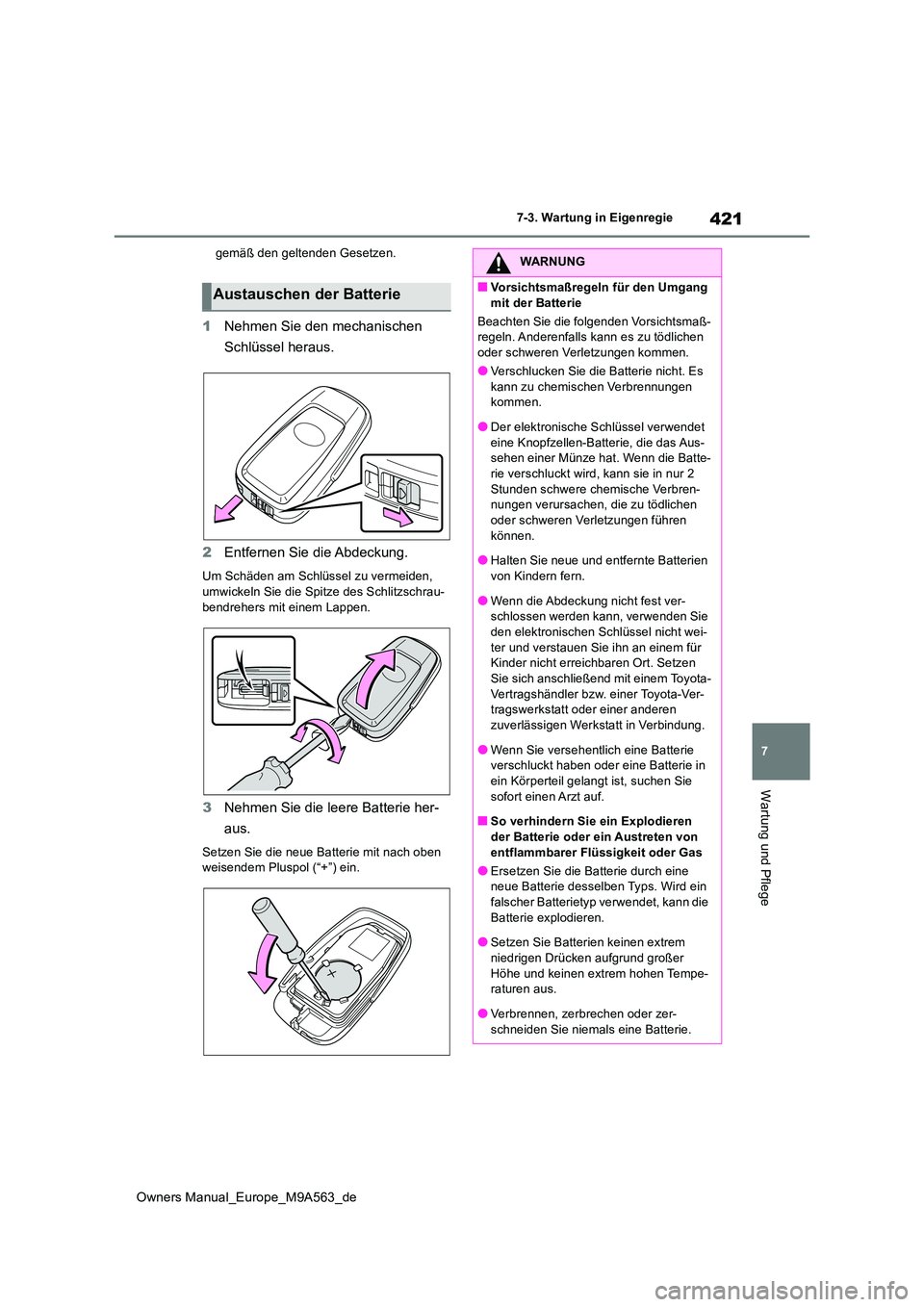

gemäß den geltenden Gesetzen.
1Nehmen Sie den mechanischen
Schlüssel heraus.
2 Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden, umwickeln Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen.
3 Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit nach oben weisendem Pluspol (“+”) ein.
Austauschen der Batterie
WARNUNG
■Vorsichtsmaßregeln für den Umgang
mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß- regeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Verschlucken Sie die Batterie nicht. Es
kann zu chemischen Verbrennungen kommen.
●Der elektronische Schlüssel verwendet
eine Knopfzellen-Batterie, die das Aus- sehen einer Münze hat. Wenn die Batte-rie verschluckt wird, kann sie in nur 2
Stunden schwere chemische Verbren- nungen verursachen, die zu tödlichen oder schweren Verletzungen führen
können.
●Halten Sie neue und entfernte Batterien von Kindern fern.
●Wenn die Abdeckung nicht fest ver-schlossen werden kann, verwenden Sie den elektronischen Schlüssel nicht wei-
ter und verstauen Sie ihn an einem für Kinder nicht erreichbaren Ort. Setzen Sie sich anschließend mit einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
●Wenn Sie versehentlich eine Batterie verschluckt haben oder eine Batterie in
ein Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
■So verhindern Sie ein Explodieren
der Batterie oder ein Austreten von entflammbarer Flüssigkeit oder Gas
●Ersetzen Sie die Batterie durch eine neue Batterie desselben Typs. Wird ein
falscher Batterietyp verwendet, kann die Batterie explodieren.
●Setzen Sie Batterien keinen extrem
niedrigen Drücken aufgrund großer Höhe und keinen extrem hohen Tempe-raturen aus.
●Verbrennen, zerbrechen oder zer-schneiden Sie niemals eine Batterie.

422
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
1Schalten Sie den Start-Schalter
aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Brennstoffzelleneinheitsraum: Siche-
rungskasten Typ A
Fahrzeuge mit Linkslenkung:
Drücken Sie die Laschen hinein und heben
Sie den Deckel ab.
Fahrzeuge mit Rechtslenkung:
Drücken Sie die Laschen hinein und heben
Sie den Deckel ab.
WARNUNG
■Vorsichtsmaßregeln für den Umgang
mit der Lithium-Batterie
ACHTUNG EXPLOSIONSGEFAHR BEI VERWEN-DUNG EINES FALSCHEN BATTERIE-
TYPS. ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■Beim Austauschen der Batterie
Verwenden Sie einen Schlitzschrau- bendreher geeigneter Größe. Bei einer übermäßigen Krafteinwirkung kann die
Abdeckung verformt oder beschädigt wer- den.
■So stellen Sie einen ordnungsgemä-
ßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichtsmaß- regeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Hän-den.Feuchtigkeit kann dazu führen, dass die
Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batteriepole nicht.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austau-
schen von Sicherungen

423
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

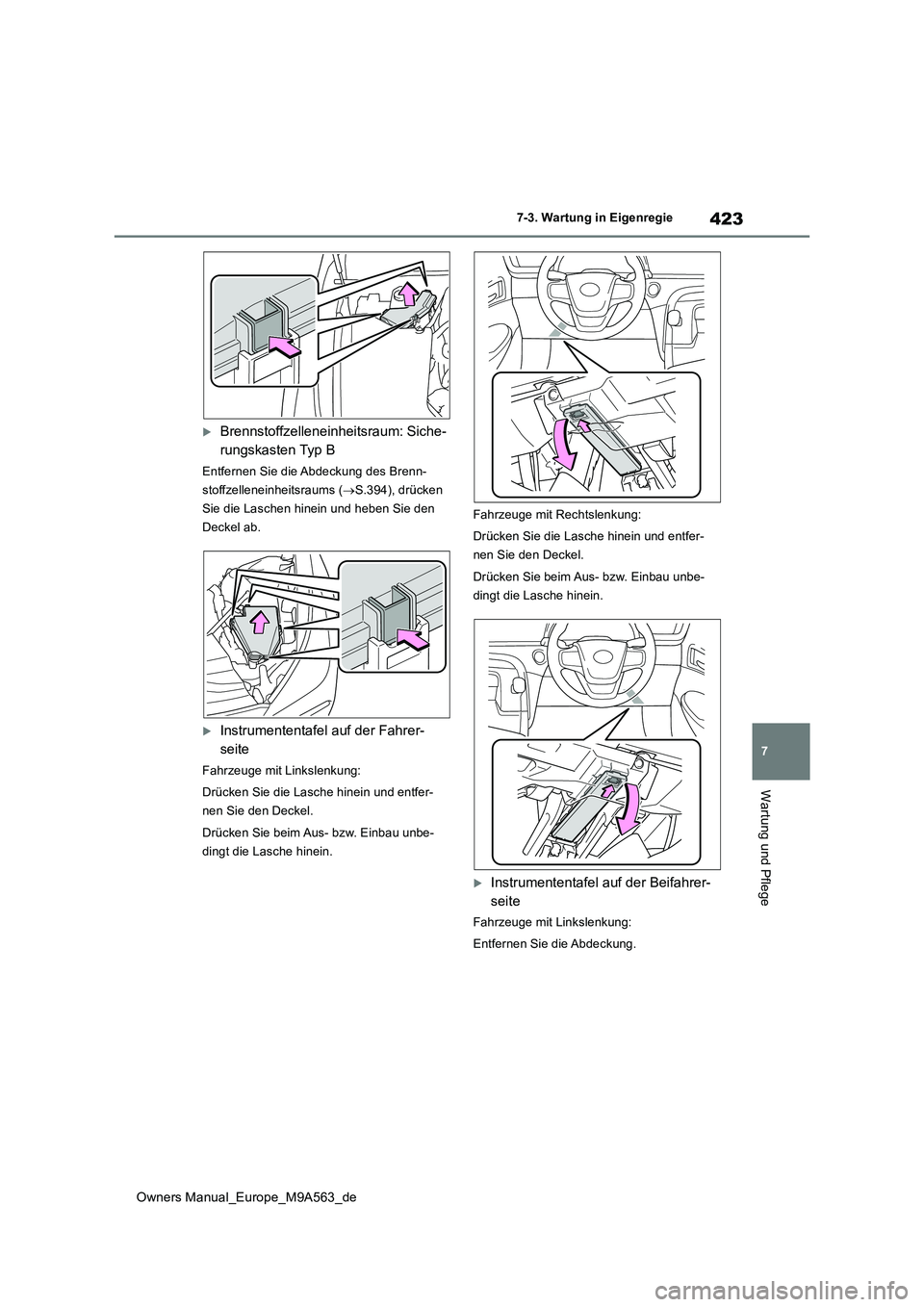

Brennstoffzelleneinheitsraum: Siche-
rungskasten Typ B
Entfernen Sie die Abdeckung des Brenn-
stoffzelleneinheitsraums ( S.394), drücken
Sie die Laschen hinein und heben Sie den
Deckel ab.
Instrumententafel auf der Fahrer-
seite
Fahrzeuge mit Linkslenkung:
Drücken Sie die Lasche hinein und entfer-
nen Sie den Deckel.
Drücken Sie beim Aus- bzw. Einbau unbe-
dingt die Lasche hinein.
Fahrzeuge mit Rechtslenkung:
Drücken Sie die Lasche hinein und entfer-
nen Sie den Deckel.
Drücken Sie beim Aus- bzw. Einbau unbe-
dingt die Lasche hinein.
Instrumententafel auf der Beifahrer-
seite
Fahrzeuge mit Linkslenkung:
Entfernen Sie die Abdeckung.

424
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie

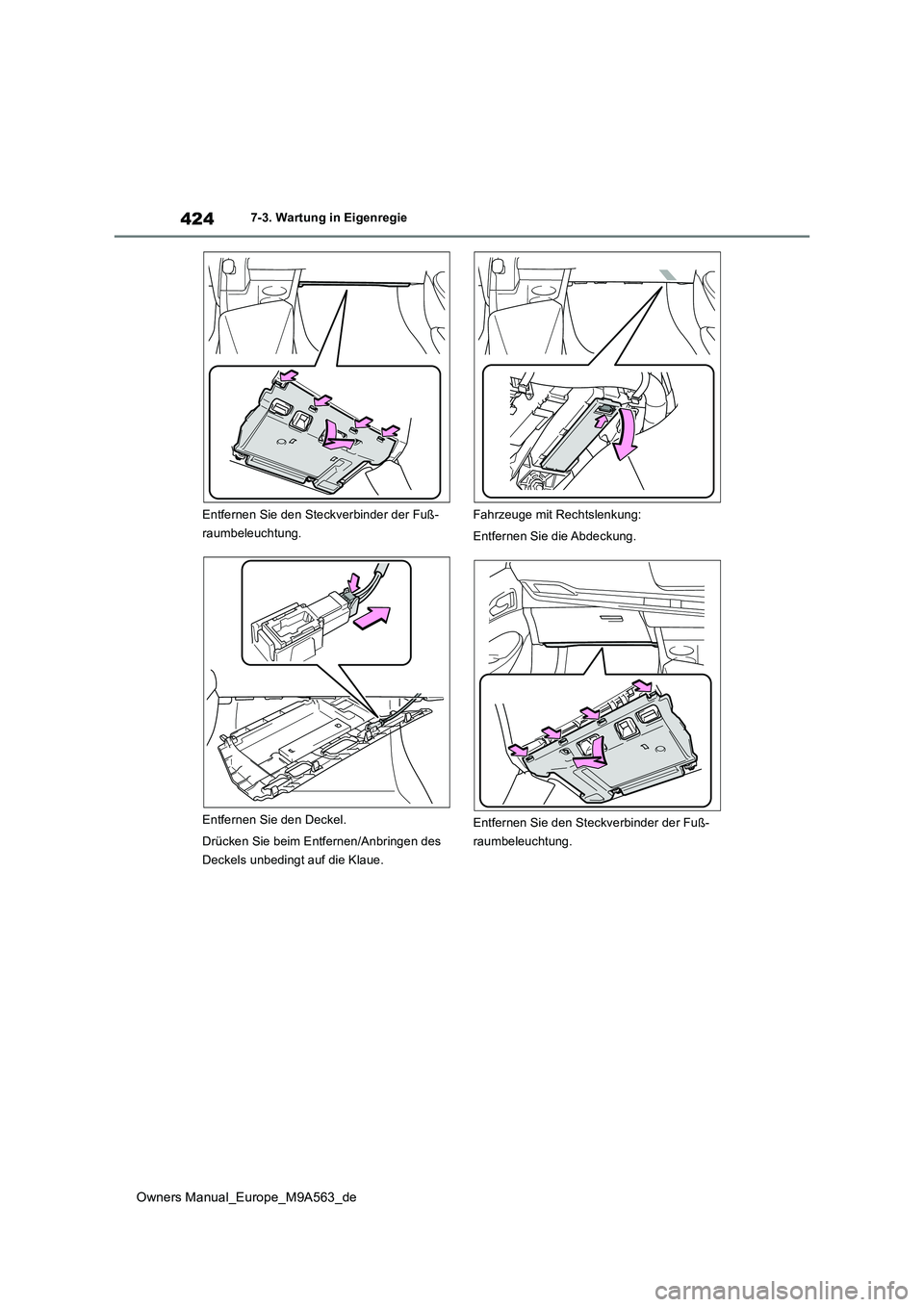

Entfernen Sie den Steckverbinder der Fuß-
raumbeleuchtung.
Entfernen Sie den Deckel.
Drücken Sie beim Entfernen/Anbringen des
Deckels unbedingt auf die Klaue.
Fahrzeuge mit Rechtslenkung:
Entfernen Sie die Abdeckung.
Entfernen Sie den Steckverbinder der Fuß-
raumbeleuchtung.

425
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

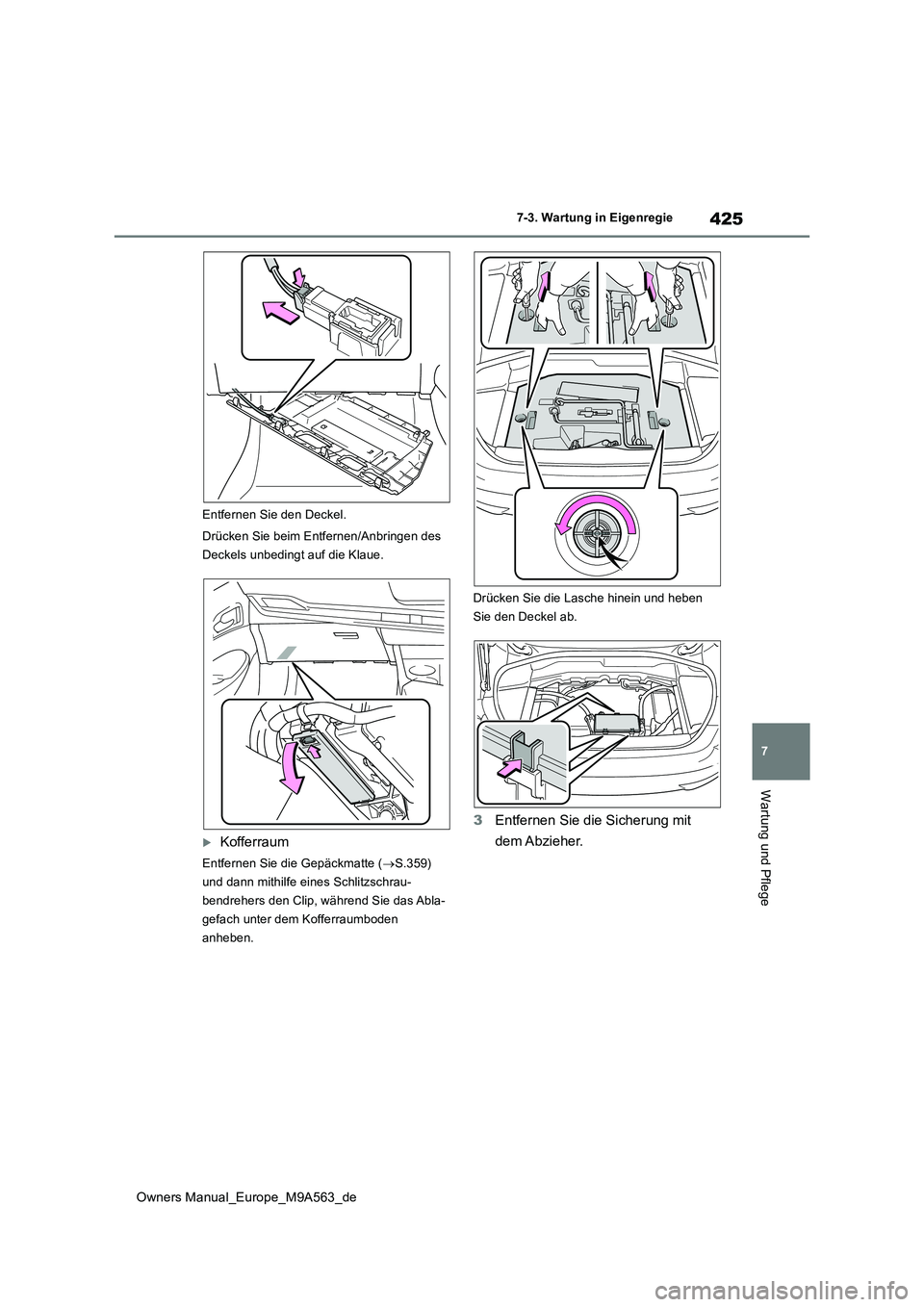

Entfernen Sie den Deckel.
Drücken Sie beim Entfernen/Anbringen des
Deckels unbedingt auf die Klaue.
Kofferraum
Entfernen Sie die Gepäckmatte ( S.359)
und dann mithilfe eines Schlitzschrau-
bendrehers den Clip, während Sie das Abla-
gefach unter dem Kofferraumboden
anheben.
Drücken Sie die Lasche hinein und heben
Sie den Deckel ab.
3 Entfernen Sie die Sicherung mit
dem Abzieher.

426
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie

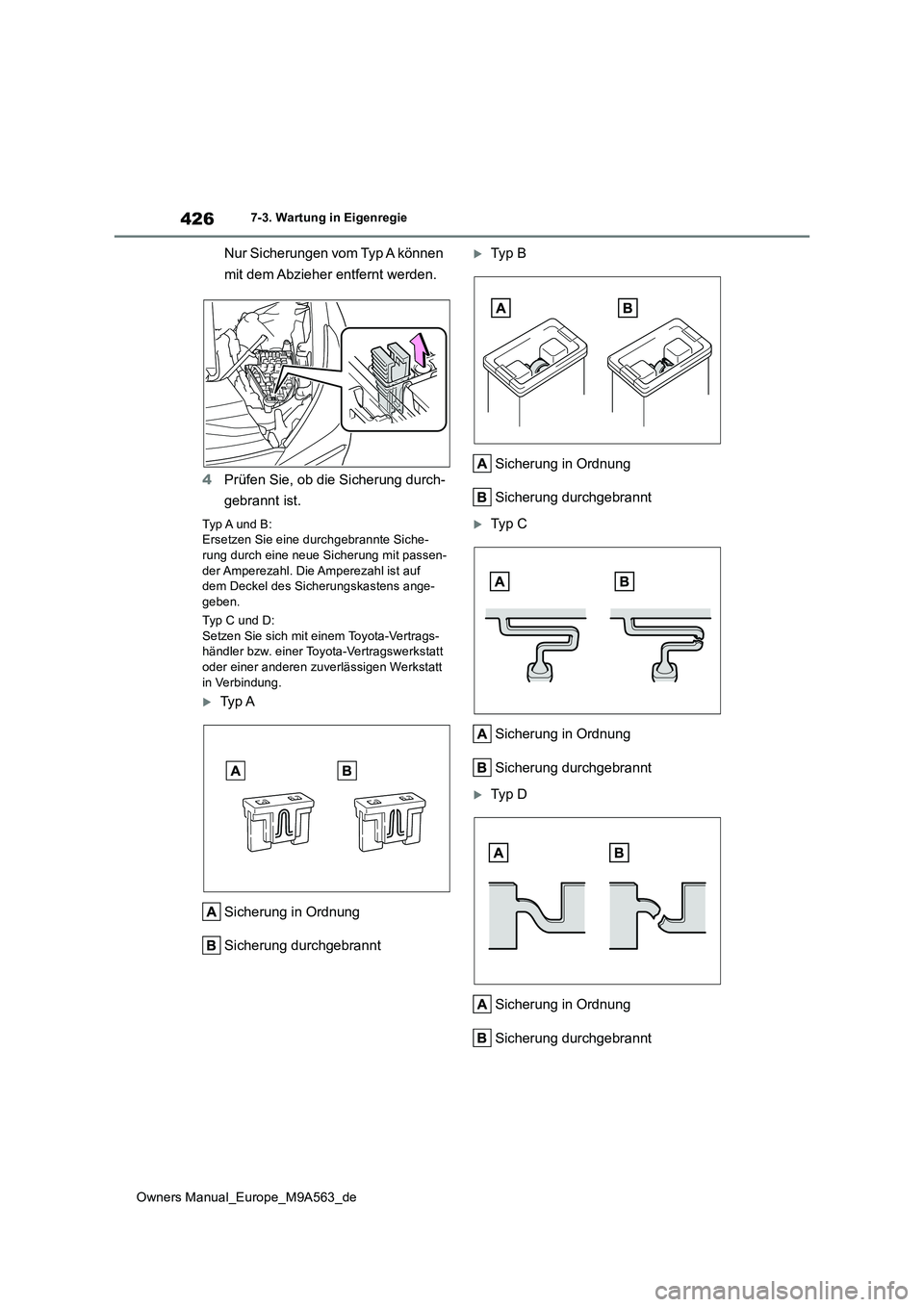

Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Typ A und B: Ersetzen Sie eine durchgebrannte Siche-rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskastens ange-geben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
Ty p A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
Sicherung in Ordnung
Sicherung durchgebrannt
Typ D
Sicherung in Ordnung
Sicherung durchgebrannt

427
7
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie
Wartung und Pflege

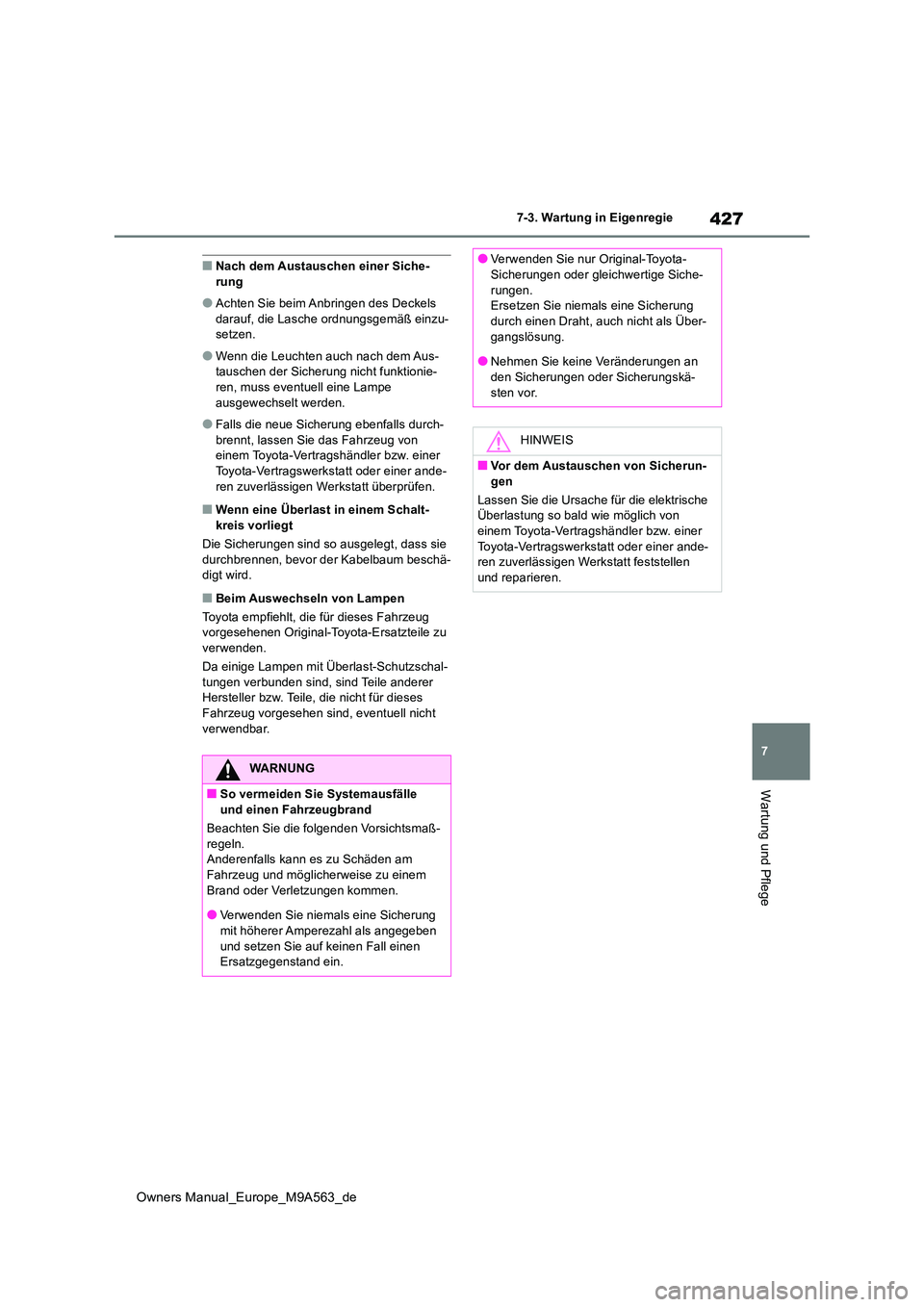

■Nach dem Austauschen einer Siche- rung
●Achten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-setzen.
●Wenn die Leuchten auch nach dem Aus-tauschen der Sicherung nicht funktionie-
ren, muss eventuell eine Lampe ausgewechselt werden.
●Falls die neue Sicherung ebenfalls durch-brennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
■Wenn eine Überlast in einem Schalt-kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie
durchbrennen, bevor der Kabelbaum beschä- digt wird.
■Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Toyota-Ersatzteile zu
verwenden.
Da einige Lampen mit Überlast-Schutzschal- tungen verbunden sind, sind Teile anderer Hersteller bzw. Teile, die nicht für dieses
Fahrzeug vorgesehen sind, eventuell nicht verwendbar.
WARNUNG
■So vermeiden Sie Systemausfälle
und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaß- regeln.Anderenfalls kann es zu Schäden am
Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung
mit höherer Amperezahl als angegeben und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Siche-
rungen. Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Über-
gangslösung.
●Nehmen Sie keine Veränderungen an den Sicherungen oder Sicherungskä-
sten vor.
HINWEIS
■Vor dem Austauschen von Sicherun- gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt feststellen
und reparieren.

428
Owners Manual_Europe_M9A563_de
7-3. Wartung in Eigenregie

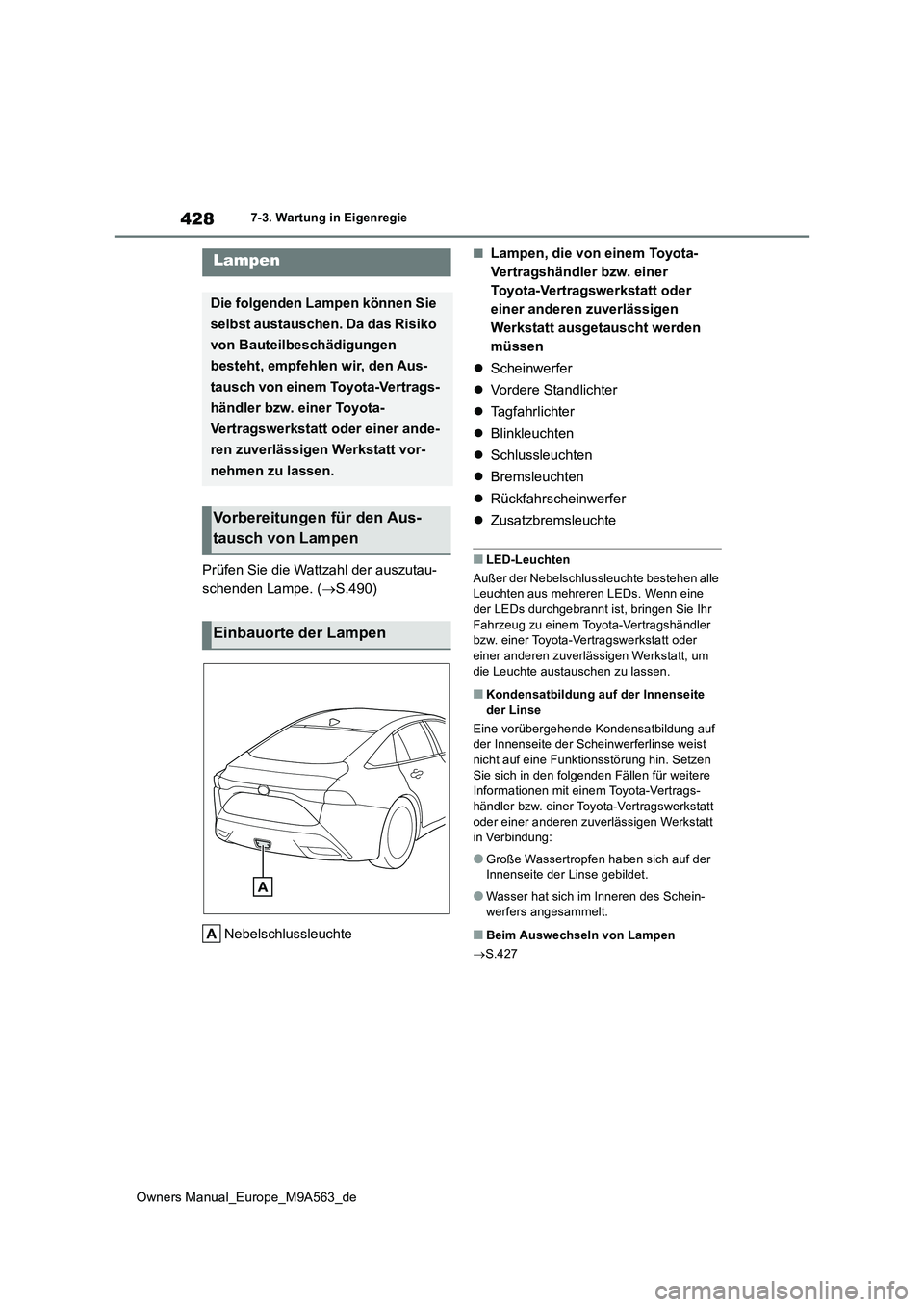

Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.490)
Nebelschlussleuchte
■Lampen, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Vordere Standlichter
 Tagfahrlichter
 Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Rückfahrscheinwerfer
 Zusatzbremsleuchte
■LED-Leuchten
Außer der Nebelschlussleuchte bestehen alle Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toy ota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um
die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist
nicht auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Informationen mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen haben sich auf der Innenseite der Linse gebildet.
●Wasser hat sich im Inneren des Schein-werfers angesammelt.
■Beim Auswechseln von Lampen
 S.427
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauorte der Lampen
