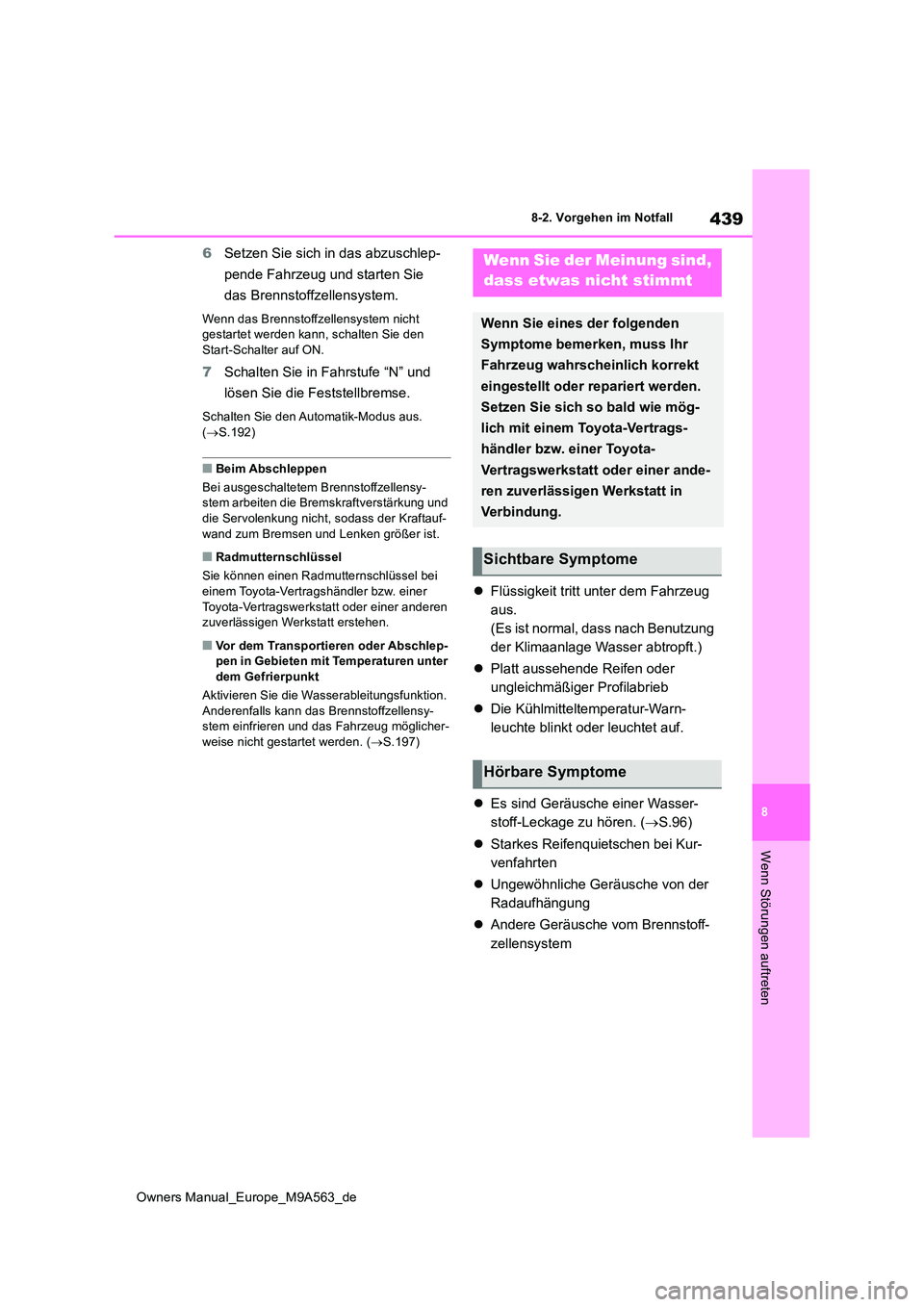

8-2. Vorgehen im Notfall
Wenn Störungen auftreten
6Setzen Sie sich in das abzuschlep-
pende Fahrzeug und starten Sie
das Brennstoffzellensystem.
Wenn das Brennstoffzellensystem nicht gestartet werden kann, schalten Sie den Start-Schalter auf ON.
7 Schalten Sie in Fahrstufe “N” und
lösen Sie die Feststellbremse.
Schalten Sie den Automatik-Modus aus. ( S.192)
■Beim Abschleppen
Bei ausgeschaltetem Brennstoffzellensy- stem arbeiten die Bremskraftverstärkung und
die Servolenkung nicht, sodass der Kraftauf- wand zum Bremsen und Lenken größer ist.
■Radmutternschlüssel
Sie können einen Radmutternschlüssel bei einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt erstehen.
■Vor dem Transportieren oder Abschlep-pen in Gebieten mit Temperaturen unter
dem Gefrierpunkt
Aktivieren Sie die Wasserableitungsfunktion. Anderenfalls kann das Brennstoffzellensy-stem einfrieren und das Fahrzeug möglicher-
weise nicht gestartet werden. ( S.197)
Flüssigkeit tritt unter dem Fahrzeug
aus.
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Kühlmitteltemperatur-Warn-
leuchte blinkt oder leuchtet auf.
 Es sind Geräusche einer Wasser-
stoff-Leckage zu hören. ( S.96)
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Andere Geräusche vom Brennstoff-
zellensystem
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome

440
Owners Manual_Europe_M9A563_de
8-2. Vorgehen im Notfall

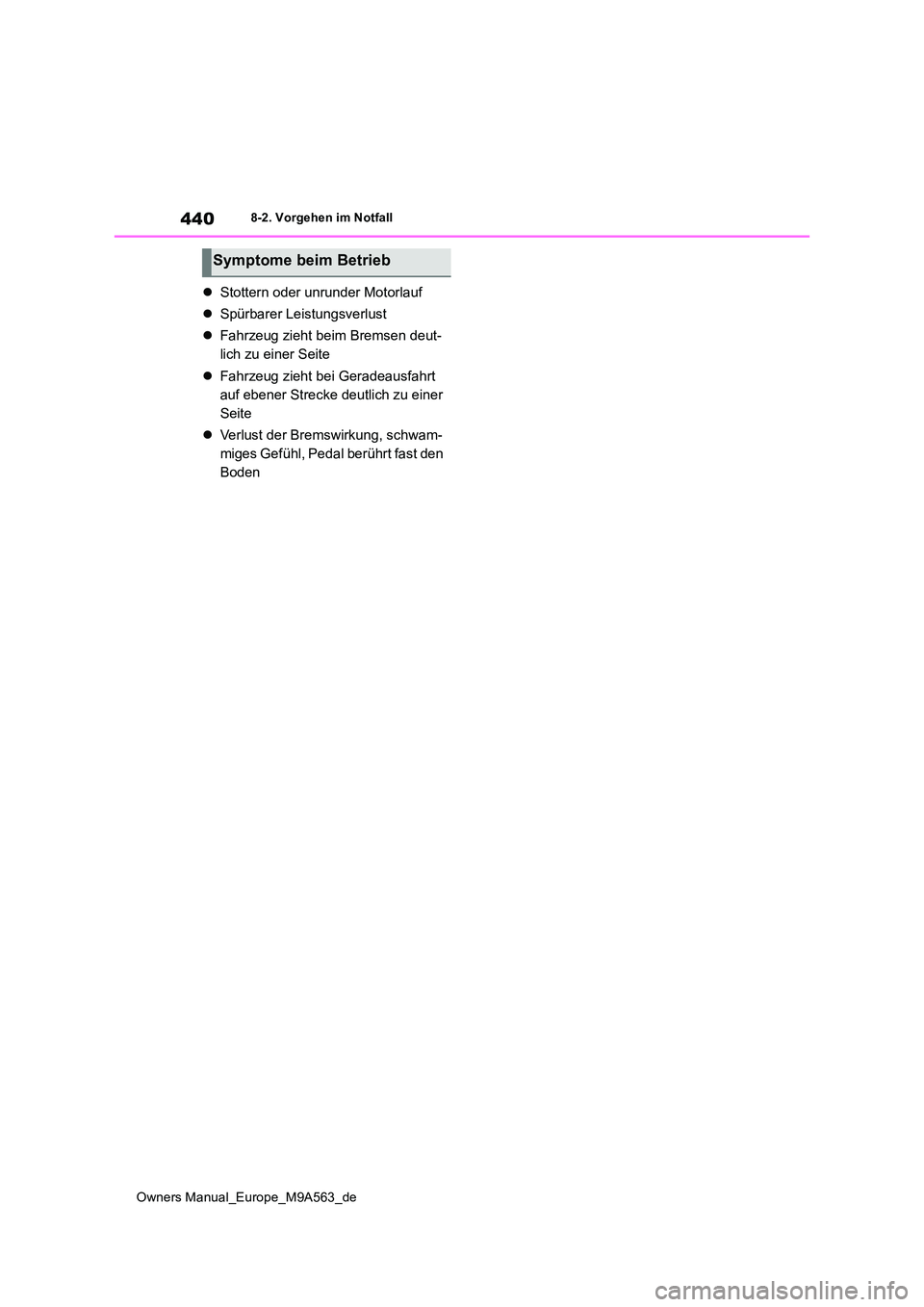

Stottern oder unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden
Symptome beim Betrieb

441
8
Owners Manual_Europe_M9A563_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

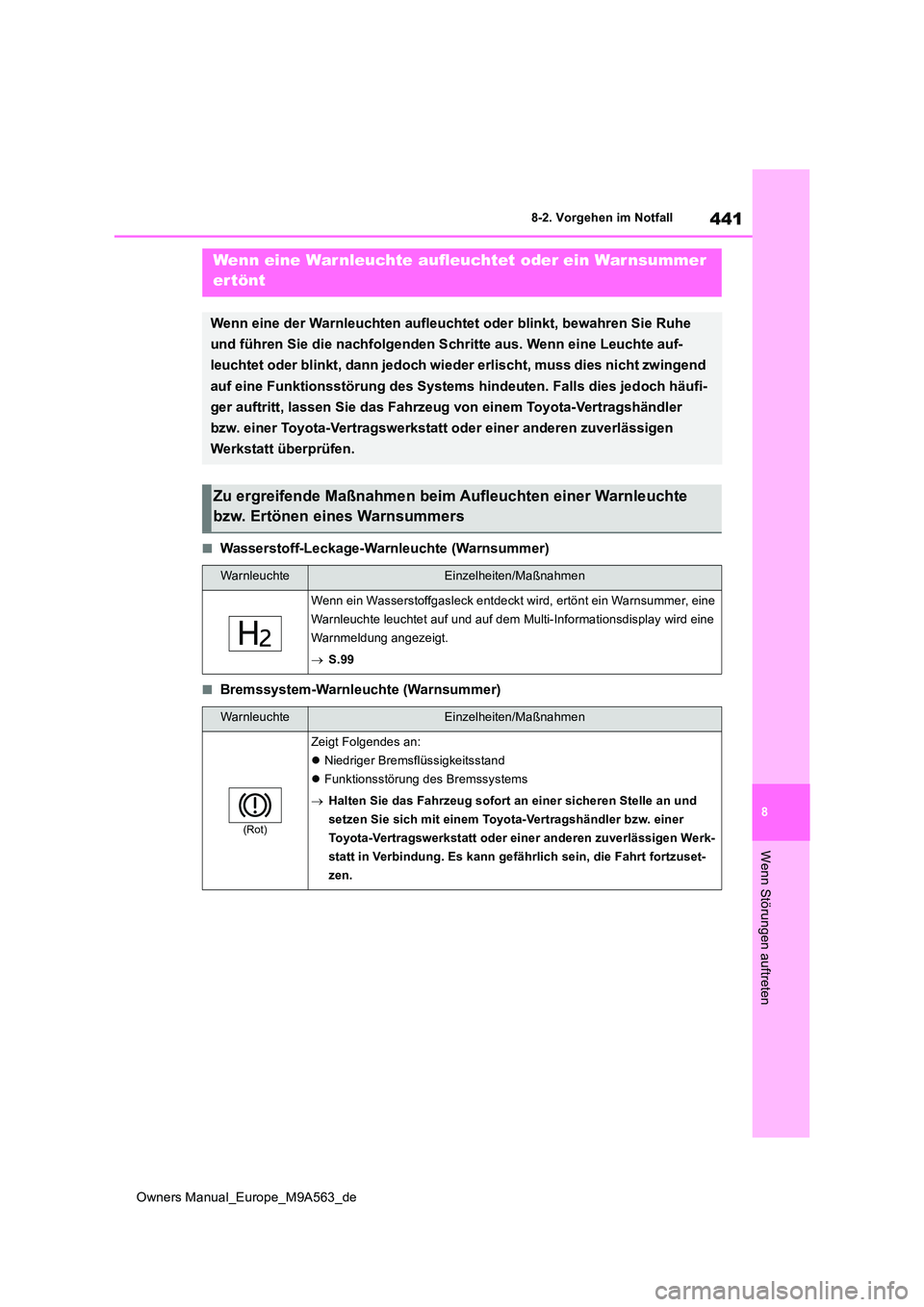

■Wasserstoff-Leckage-Warnleuchte (Warnsummer)
■Bremssystem-Warnleuchte (Warnsummer)
Wenn eine War nleuchte aufleuchtet oder ein War nsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Si e Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leucht e auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies ni cht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jed och häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertrags händler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverläs sigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
Wenn ein Wasserstoffgasleck entdeckt wird, ertönt ein Warnsumme r, eine
Warnleuchte leuchtet auf und auf dem Multi-Informationsdisplay wird eine
Warnmeldung angezeigt.
 S.99
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung. Es kann gefährlich sein, die Fahrt fortzus et-
zen.

442
Owners Manual_Europe_M9A563_de
8-2. Vorgehen im Notfall

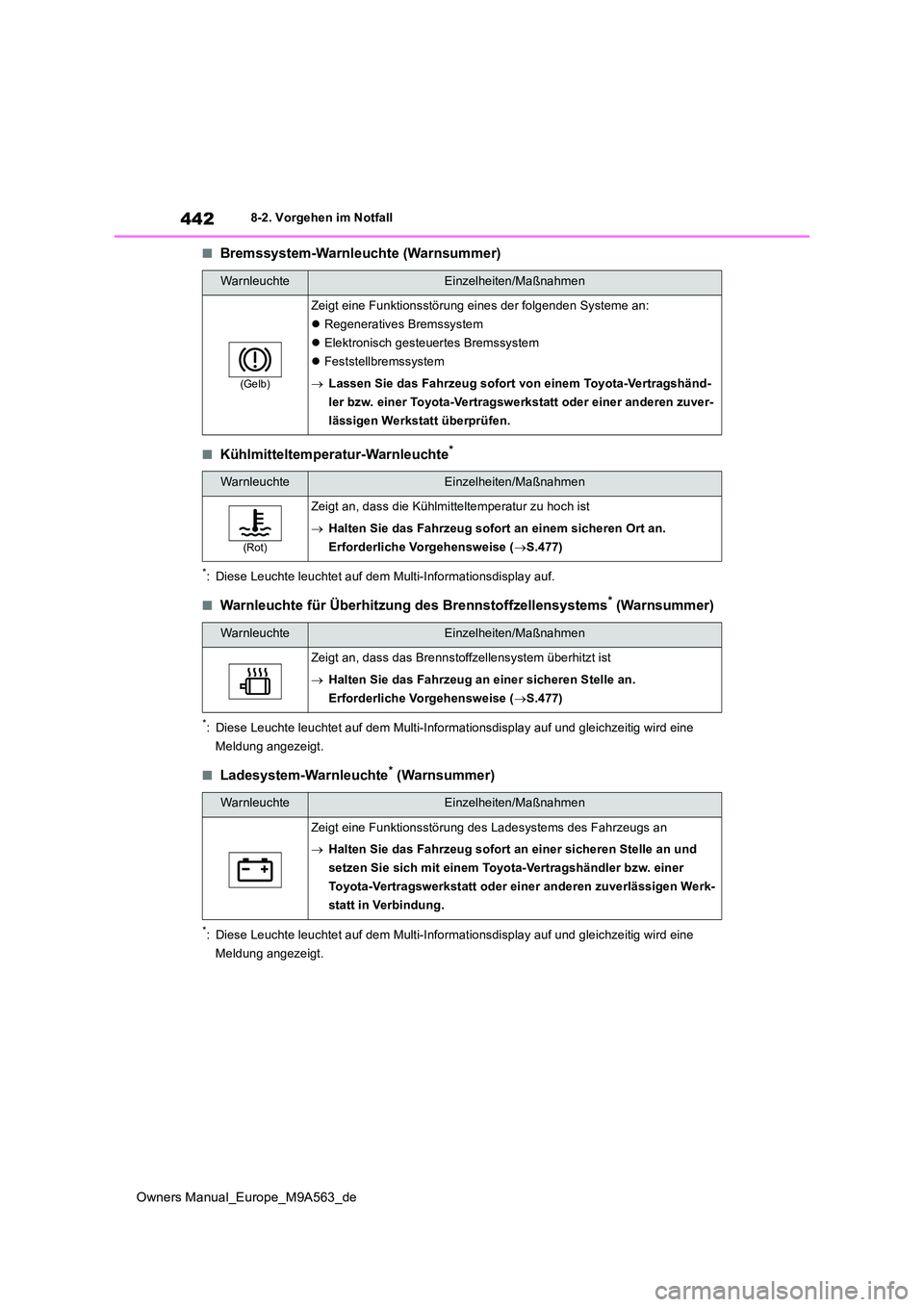

■Bremssystem-Warnleuchte (Warnsummer)
■Kühlmitteltemperatur-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■Warnleuchte für Überhitzung des Brennstoffzellensystems* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Ladesystem-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf u nd gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 Regeneratives Bremssystem
 Elektronisch gesteuertes Bremssystem
 Feststellbremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt an, dass die Kühlmitteltemperatur zu hoch ist
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an.
Erforderliche Vorgehensweise ( S.477)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass das Brennstoffzellensystem überhitzt ist
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Erforderliche Vorgehensweise ( S.477)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahrzeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.

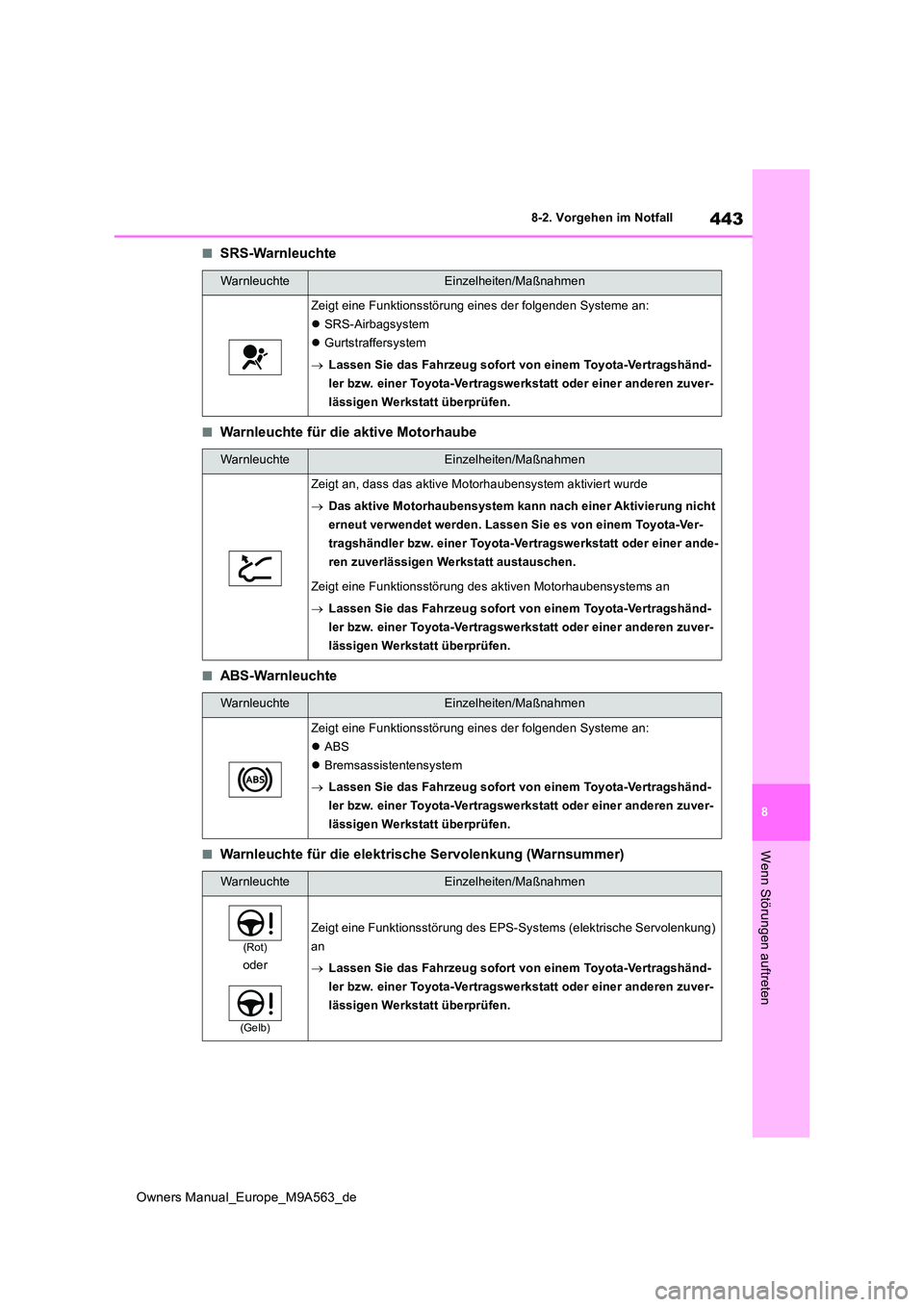

443
8
Owners Manual_Europe_M9A563_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
■SRS-Warnleuchte
■Warnleuchte für die aktive Motorhaube
■ABS-Warnleuchte
■Warnleuchte für die elektrische Servolenkung (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass das aktive Motorhaubensystem aktiviert wurde
 Das aktive Motorhaubensystem kann nach einer Aktivierung nicht
erneut verwendet werden. Lassen Sie es von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer and e-
ren zuverlässigen Werkstatt austauschen.
Zeigt eine Funktionsstörung des aktiven Motorhaubensystems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
oder
(Gelb)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische Servol enkung)
an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.

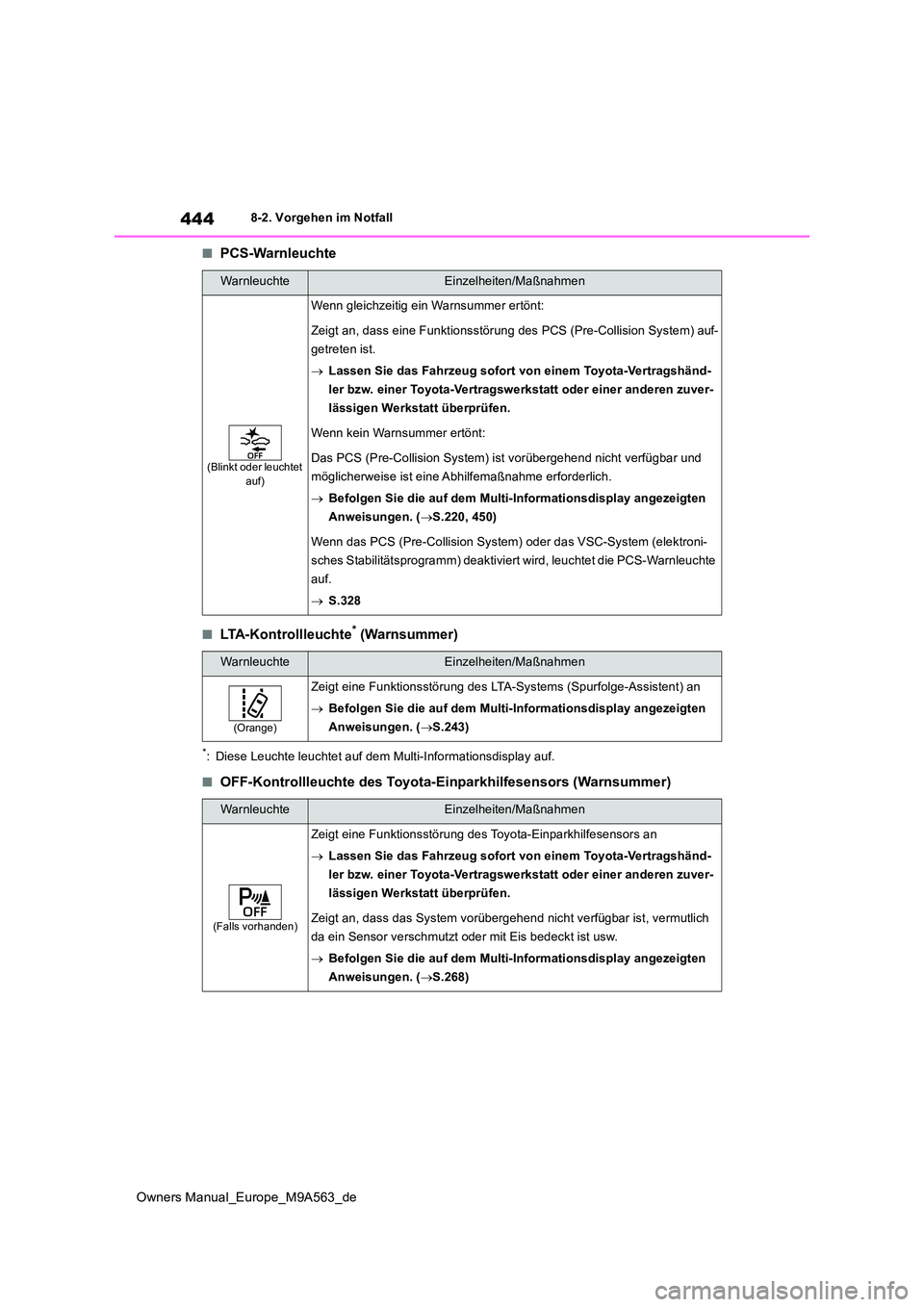

444
Owners Manual_Europe_M9A563_de
8-2. Vorgehen im Notfall
■PCS-Warnleuchte
■LTA-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■OFF-Kontrollleuchte des Toyota-Einparkhilfesensors (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt oder leuchtet auf)
Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Collision Sys tem) auf-
getreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht verfügba r und
möglicherweise ist eine Abhi lfemaßnahme erforderlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay angezeigten
Anweisungen. ( S.220, 450)
Wenn das PCS (Pre-Collision System) oder das VSC-System (elektr oni-
sches Stabilitätsprogramm) deaktiviert wird, leuchtet die PCS-W arnleuchte
auf.
 S.328
WarnleuchteEinzelheiten/Maßnahmen
(Orange)
Zeigt eine Funktionsstörung des LTA-Systems (Spurfolge-Assistent) an
 Befolgen Sie die auf dem Multi-Informationsdisplay angezeigten
Anweisungen. ( S.243)
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Zeigt eine Funktionsstörung des Toyota-Einparkhilfesensors an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
Zeigt an, dass das System vorübergehend nicht verfügbar ist, ve rmutlich
da ein Sensor verschmutzt oder mit Eis bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay angezeigten
Anweisungen. ( S.268)

445
8
Owners Manual_Europe_M9A563_de
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

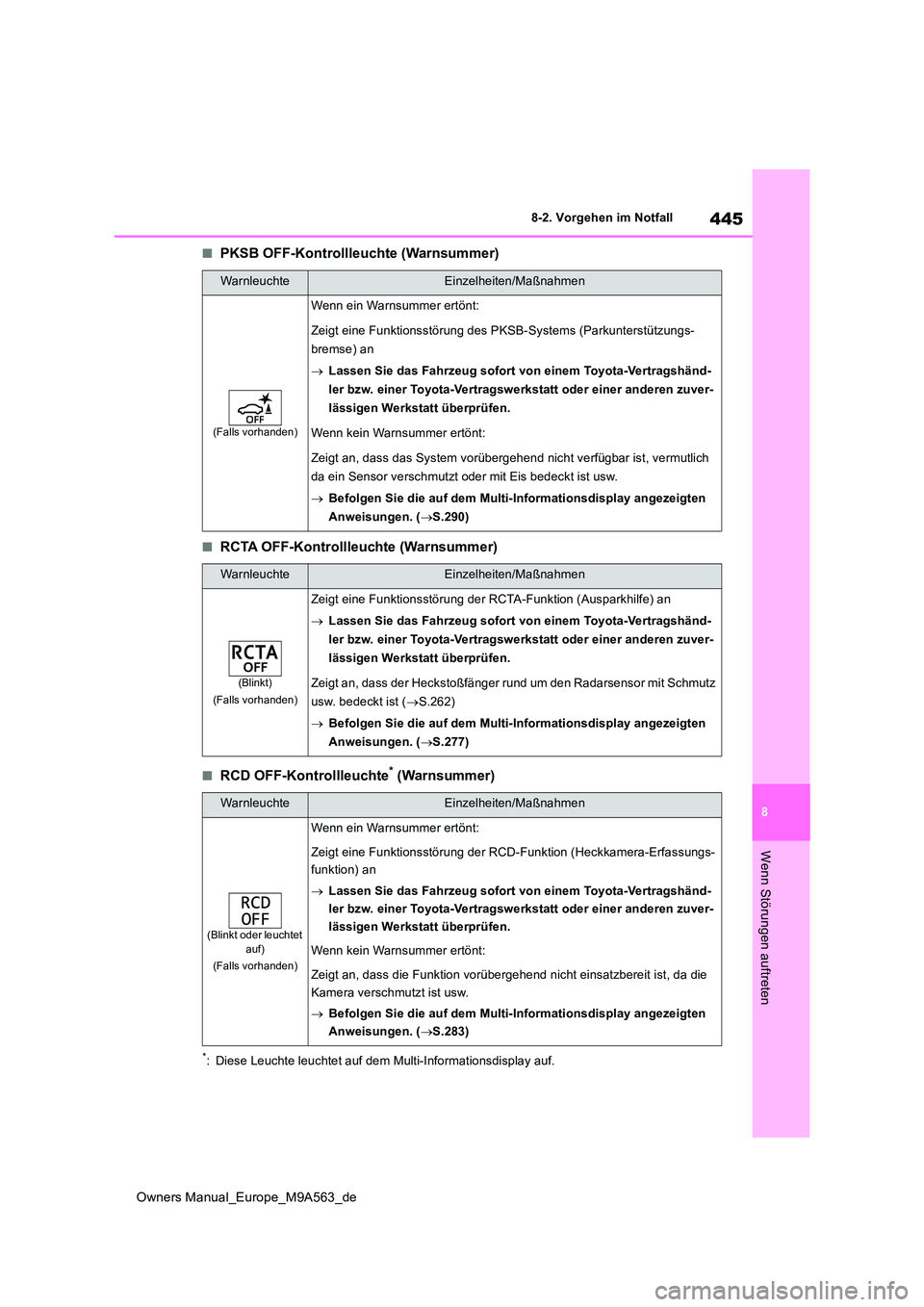

■PKSB OFF-Kontrollleuchte (Warnsummer)
■RCTA OFF-Kontrollleuchte (Warnsummer)
■RCD OFF-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des PKSB-Systems (Parkunterstützung s-
bremse) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar ist, ve rmutlich
da ein Sensor verschmutzt oder mit Eis bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay angezeigten
Anweisungen. ( S.290)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Zeigt eine Funktionsstörung der RCTA-Funktion (Ausparkhilfe) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
Zeigt an, dass der Heckstoßfänger rund um den Radarsensor mit S chmutz
usw. bedeckt ist ( S.262)
 Befolgen Sie die auf dem Multi-Informationsdisplay angezeigten
Anweisungen. ( S.277)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt oder leuchtet auf)
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung der RCD-Funktion (Heckkamera-Erfass ungs-
funktion) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass die Funktion vorübergehend nicht einsatzbereit i st, da die
Kamera verschmutzt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay angezeigten
Anweisungen. ( S.283)

446
Owners Manual_Europe_M9A563_de
8-2. Vorgehen im Notfall

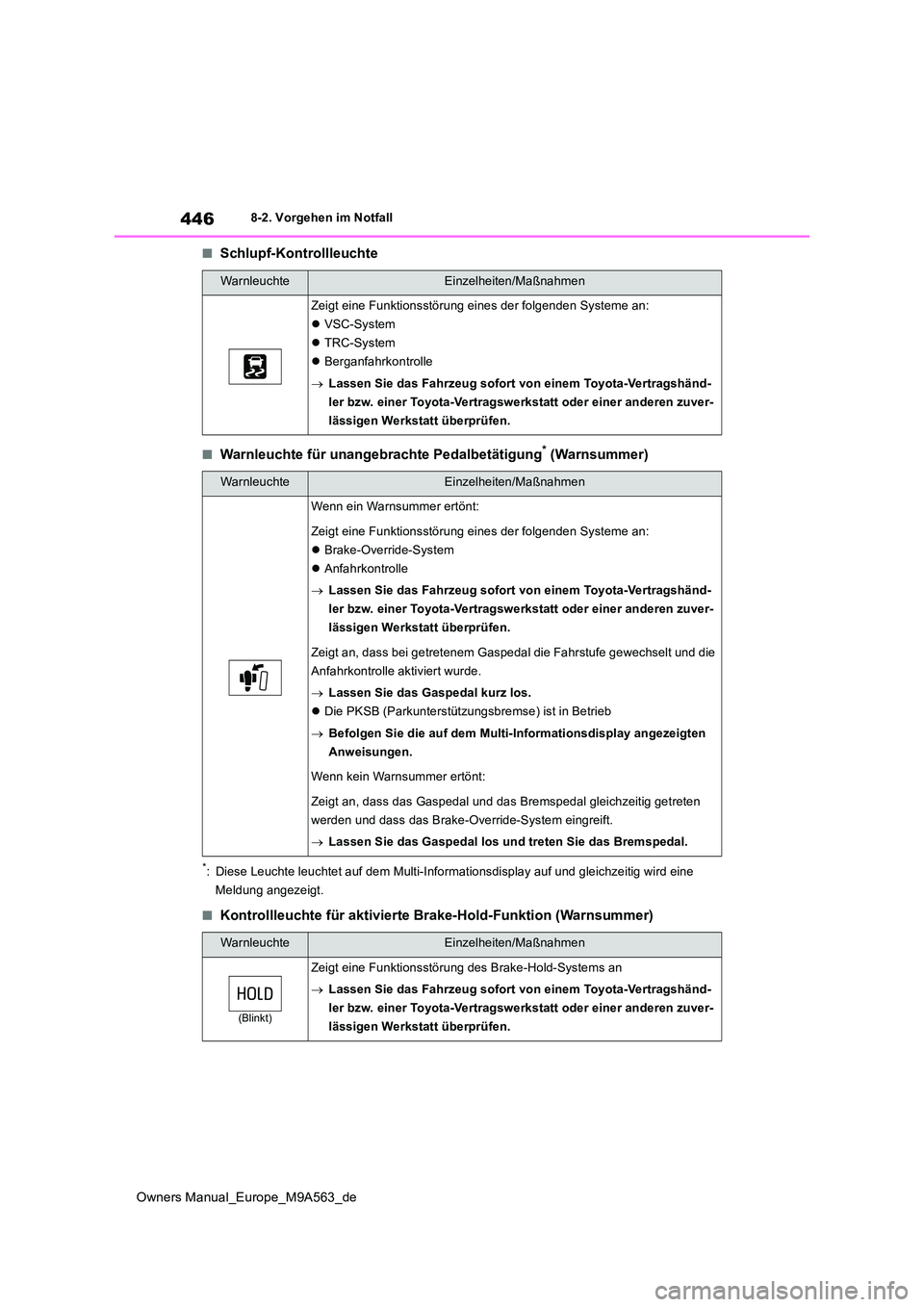

■Schlupf-Kontrollleuchte
■Warnleuchte für unangebrachte Pedalbetätigung* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Kontrollleuchte für aktivierte Brake-Hold-Funktion (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 VSC-System
 TRC-System
 Berganfahrkontrolle
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
WarnleuchteEinzelheiten/Maßnahmen
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 Brake-Override-System
 Anfahrkontrolle
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.
Zeigt an, dass bei getretenem Gaspedal die Fahrstufe gewechselt und die
Anfahrkontrolle aktiviert wurde.
 Lassen Sie das Gaspedal kurz los.
 Die PKSB (Parkunterstützungsbremse) ist in Betrieb
 Befolgen Sie die auf dem Multi-Informationsdisplay angezeigten
Anweisungen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das Gaspedal und das Bremspedal gleichzeitig get reten
werden und dass das Brake-Override-System eingreift.
 Lassen Sie das Gaspedal los und treten Sie das Bremspedal.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
Zeigt eine Funktionsstörung des Brake-Hold-Systems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuve r-
lässigen Werkstatt überprüfen.

447
8
Owners Manual_Europe_M9A563_de

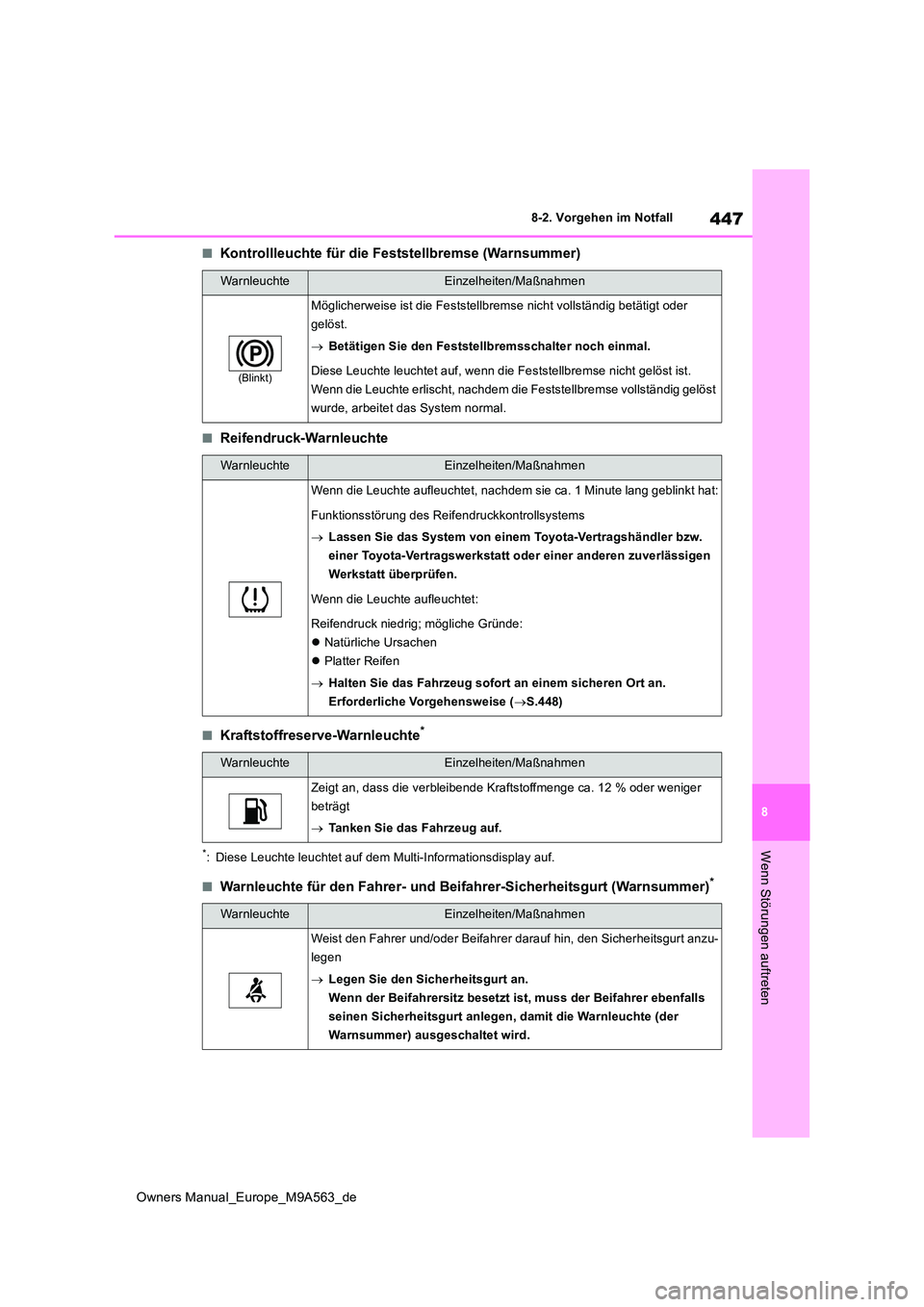

8-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Kontrollleuchte für die Feststellbremse (Warnsummer)
■Reifendruck-Warnleuchte
■Kraftstoffreserve-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■Warnleuchte für den Fahrer- und Beifahrer-Sicherheitsgurt (Warnsummer)*
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellbremse nicht vollständig betätigt oder
gelöst.
 Betätigen Sie den Feststellbremsschalter noch einmal.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelö st ist.
Wenn die Leuchte erlischt, nachdem die Feststellbremse vollstän dig gelöst
wurde, arbeitet das System normal.
WarnleuchteEinzelheiten/Maßnahmen
Wenn die Leuchte aufleuchtet, nachdem sie ca. 1 Minute lang geb linkt hat:
Funktionsstörung des Reifendruckkontrollsystems
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Reifendruck niedrig; mögliche Gründe:
 Natürliche Ursachen
 Platter Reifen
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an.
Erforderliche Vorgehensweise ( S.448)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 12 % oder weniger
beträgt
 Tanken Sie das Fahrzeug auf.
WarnleuchteEinzelheiten/Maßnahmen
Weist den Fahrer und/oder Beifahrer darauf hin, den Sicherheitsgurt anzu-
legen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss der Beifahrer ebenfall s
seinen Sicherheitsgurt anlegen, damit die Warnleuchte (der
Warnsummer) ausgeschaltet wird.

448
Owners Manual_Europe_M9A563_de

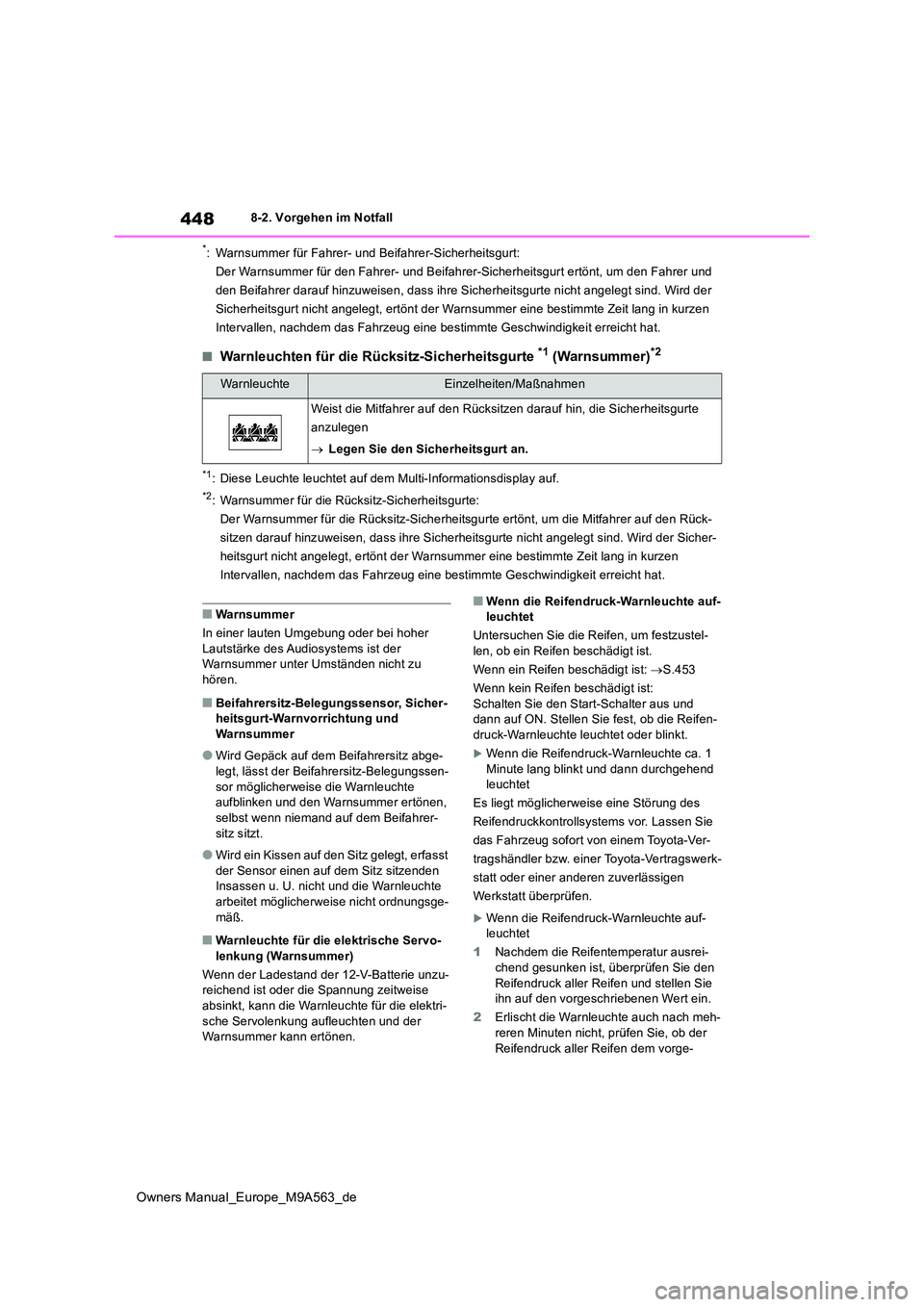

8-2. Vorgehen im Notfall
*: Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt:
Der Warnsummer für den Fahrer- und Beifahrer-Sicherheitsgurt er tönt, um den Fahrer und
den Beifahrer darauf hinzuweisen, dass ihre Sicherheitsgurte ni cht angelegt sind. Wird der
Sicherheitsgurt nicht angelegt, ert önt der Warnsummer eine bestimmte Zeit lang in kurzen
Intervallen, nachdem das Fahrz eug eine bestimmte Geschwindigkeit erreicht hat.
■Warnleuchten für die Rücksitz-Sicherheitsgurte *1 (Warnsummer)*2
*1: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
*2: Warnsummer für die Rücksitz-Sicherheitsgurte:
Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um die Mitfahrer auf den Rück-
sitzen darauf hinzuweisen, dass ihre Sicherheitsgurte nicht ang elegt sind. Wird der Sicher-
heitsgurt nicht angelegt, ertönt der Warnsummer eine bestimmte Zeit lang in kurzen
Intervallen, nachdem das Fahr zeug eine bestimmte Geschwindigkeit erreicht hat.
■Warnsummer
In einer lauten Umgebung oder bei hoher Lautstärke des Audiosystems ist der Warnsummer unter Umständen nicht zu
hören.
■Beifahrersitz-Belegungssensor, Sicher- heitsgurt-Warnvorrichtung und Warnsummer
●Wird Gepäck auf dem Beifahrersitz abge-legt, lässt der Beifahrersitz-Belegungssen-
sor möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen, selbst wenn niemand auf dem Beifahrer-
sitz sitzt.
●Wird ein Kissen auf den Sitz gelegt, erfasst
der Sensor einen auf dem Sitz sitzenden Insassen u. U. nicht und die Warnleuchte arbeitet möglicherweise nicht ordnungsge-
mäß.
■Warnleuchte für die elektrische Servo- lenkung (Warnsummer)
Wenn der Ladestand der 12-V-Batterie unzu- reichend ist oder die Spannung zeitweise
absinkt, kann die Warnleuchte für die elektri- sche Servolenkung aufleuchten und der Warnsummer kann ertönen.
■Wenn die Reifendruck-Warnleuchte auf-leuchtet
Untersuchen Sie die Reifen, um festzustel- len, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.453
Wenn kein Reifen beschädigt ist:
Schalten Sie den Start-Schalter aus und dann auf ON. Stellen Sie fest, ob die Reifen-druck-Warnleuchte leuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte ca. 1
Minute lang blinkt und dann durchgehend leuchtet
Es liegt möglicherweise eine Störung des
Reifendruckkontrollsystems vor. Lassen Sie
das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Wenn die Reifendruck-Warnleuchte auf- leuchtet
1 Nachdem die Reifentemperatur ausrei- chend gesunken ist, überprüfen Sie den
Reifendruck aller Reifen und stellen Sie ihn auf den vorgeschriebenen Wert ein.
2 Erlischt die Warnleuchte auch nach meh- reren Minuten nicht, prüfen Sie, ob der
Reifendruck aller Reifen dem vorge-
WarnleuchteEinzelheiten/Maßnahmen
Weist die Mitfahrer auf den Rücksitzen darauf hin, die Sicherhe itsgurte
anzulegen
 Legen Sie den Sicherheitsgurt an.
