5-5. Utilisation des systèmes d’aide à la conduite
Conduite

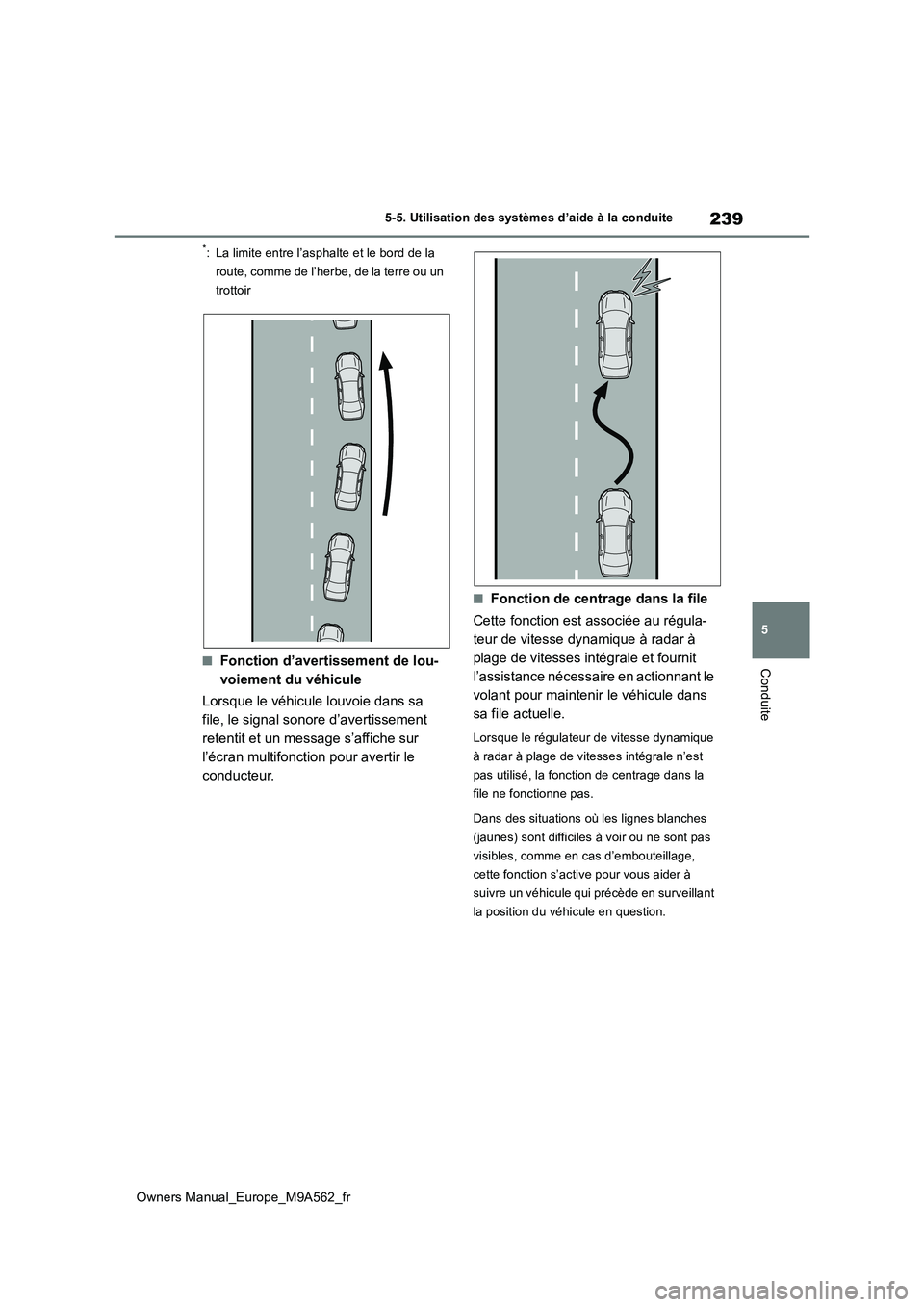

*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
■Fonction d’avertissement de lou-
voiement du véhicule
Lorsque le véhicule louvoie dans sa
file, le signal sonore d’avertissement
retentit et un message s’affiche sur
l’écran multifonction pour avertir le
conducteur.
■Fonction de centrage dans la file
Cette fonction est associée au régula-
teur de vitesse dynamique à radar à
plage de vitesses intégrale et fournit
l’assistance nécessaire en actionnant le
volant pour maintenir le véhicule dans
sa file actuelle.
Lorsque le régulateur de vitesse dynamique
à radar à plage de vitesses intégrale n’est
pas utilisé, la fonction de centrage dans la
file ne fonctionne pas.
Dans des situations où les lignes blanches
(jaunes) sont difficiles à voir ou ne sont pas
visibles, comme en cas d’embouteillage,
cette fonction s’active pour vous aider à
suivre un véhicule qui précède en surveillant
la position du véhicule en question.
Page 242 of 606

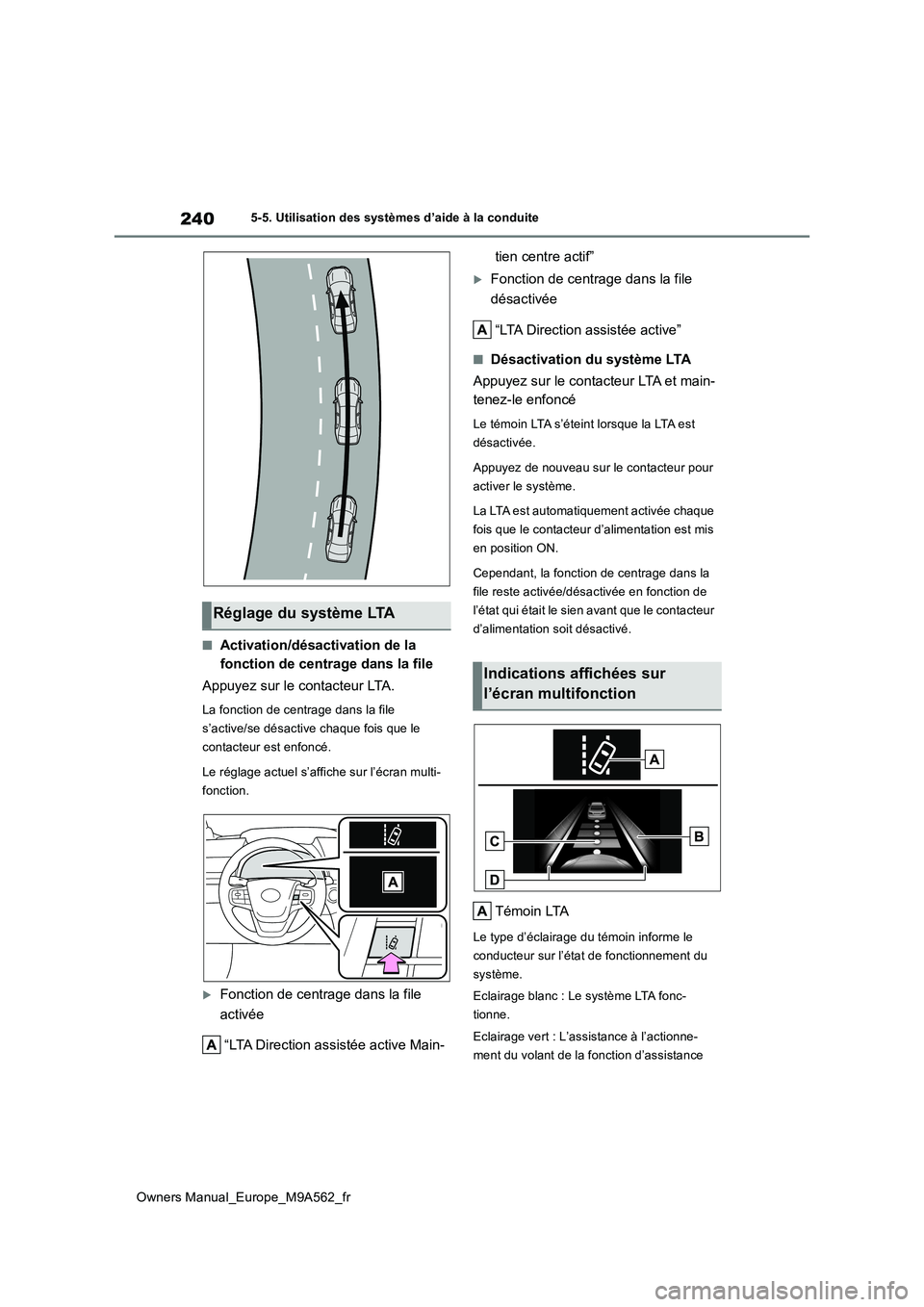

240
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
■Activation/désactivation de la
fonction de centrage dans la file
Appuyez sur le contacteur LTA.
La fonction de centrage dans la file
s’active/se désactive chaque fois que le
contacteur est enfoncé.
Le réglage actuel s’affiche sur l’écran multi-
fonction.
Fonction de centrage dans la file
activée
“LTA Direction assistée active Main-
tien centre actif”
Fonction de centrage dans la file
désactivée
“LTA Direction assistée active”
■Désactivation du système LTA
Appuyez sur le contacteur LTA et main-
tenez-le enfoncé
Le témoin LTA s’éteint lorsque la LTA est
désactivée.
Appuyez de nouveau sur le contacteur pour
activer le système.
La LTA est automatiquement activée chaque
fois que le contacteur d’alimentation est mis
en position ON.
Cependant, la fonction de centrage dans la
file reste activée/désactivée en fonction de
l’état qui était le sien avant que le contacteur
d’alimentation soit désactivé.
Témoin LTA
Le type d’éclairage du témoin informe le
conducteur sur l’état de fonctionnement du
système.
Eclairage blanc : Le système LTA fonc-
tionne.
Eclairage vert : L’assistance à l’actionne-
ment du volant de la fonction d’assistance
Réglage du système LTA
Indications affichées sur
l’écran multifonction
Page 243 of 606

241
5
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite

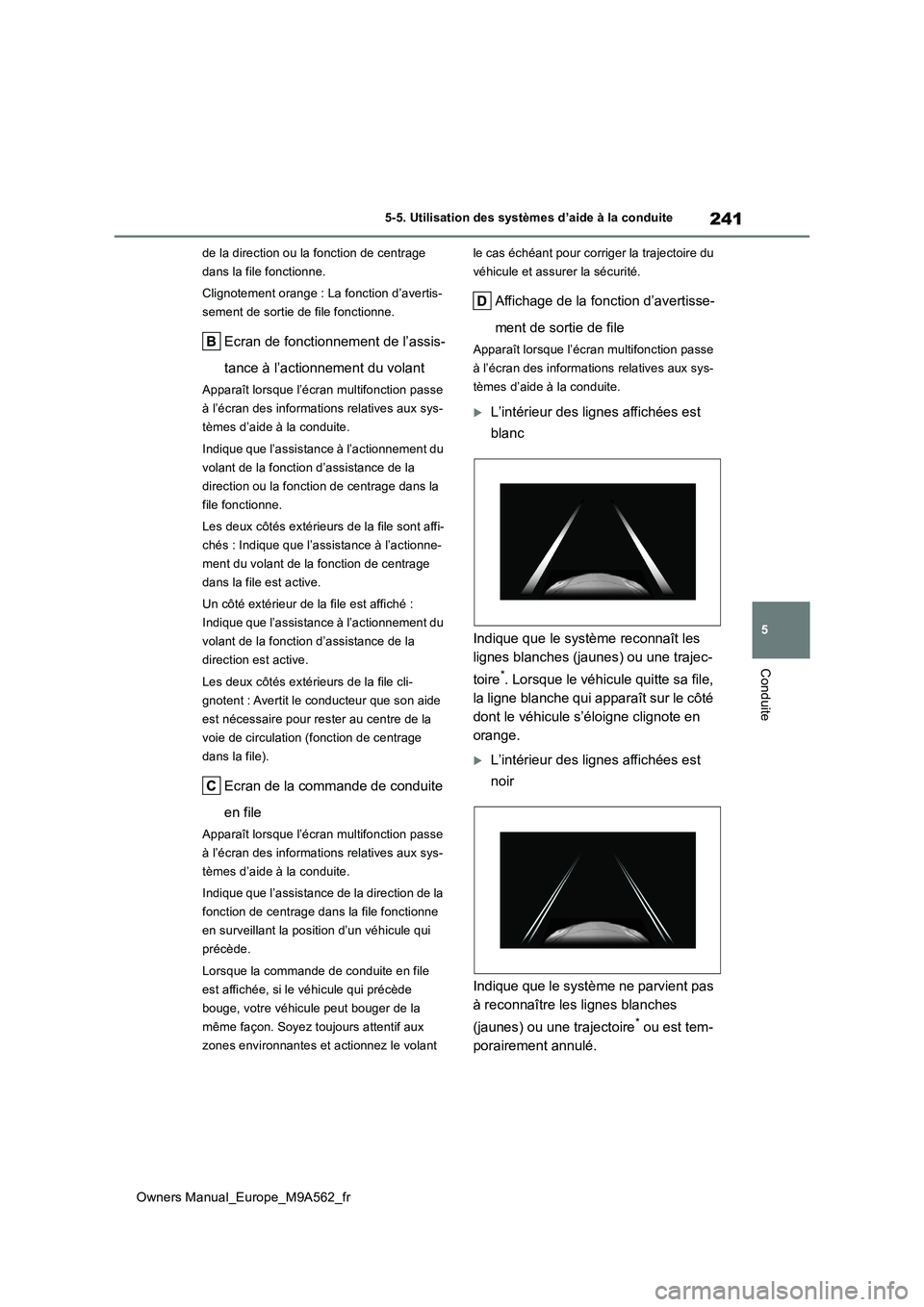

de la direction ou la fonction de centrage
dans la file fonctionne.
Clignotement orange : La fonction d’avertis-
sement de sortie de file fonctionne.
Ecran de fonctionnement de l’assis-
tance à l’actionnement du volant
Apparaît lorsque l’écran multifonction passe
à l’écran des informations relatives aux sys-
tèmes d’aide à la conduite.
Indique que l’assistance à l’actionnement du
volant de la fonction d’assistance de la
direction ou la fonction de centrage dans la
file fonctionne.
Les deux côtés extérieurs de la file sont affi-
chés : Indique que l’assistance à l’actionne-
ment du volant de la fonction de centrage
dans la file est active.
Un côté extérieur de la file est affiché :
Indique que l’assistance à l’actionnement du
volant de la fonction d’assistance de la
direction est active.
Les deux côtés extérieurs de la file cli-
gnotent : Avertit le conducteur que son aide
est nécessaire pour rester au centre de la
voie de circulation (fonction de centrage
dans la file).
Ecran de la commande de conduite
en file
Apparaît lorsque l’écran multifonction passe
à l’écran des informations relatives aux sys-
tèmes d’aide à la conduite.
Indique que l’assistance de la direction de la
fonction de centrage dans la file fonctionne
en surveillant la position d’un véhicule qui
précède.
Lorsque la commande de conduite en file
est affichée, si le véhicule qui précède
bouge, votre véhicule peut bouger de la
même façon. Soyez toujours attentif aux
zones environnantes et actionnez le volant
le cas échéant pour corriger la trajectoire du
véhicule et assurer la sécurité.
Affichage de la fonction d’avertisse-
ment de sortie de file
Apparaît lorsque l’écran multifonction passe
à l’écran des informations relatives aux sys-
tèmes d’aide à la conduite.
L’intérieur des lignes affichées est
blanc
Indique que le système reconnaît les
lignes blanches (jaunes) ou une trajec-
toire*. Lorsque le véhicule quitte sa file,
la ligne blanche qui apparaît sur le côté
dont le véhicule s’éloigne clignote en
orange.
L’intérieur des lignes affichées est
noir
Indique que le système ne parvient pas
à reconnaître les lignes blanches
(jaunes) ou une trajectoire* ou est tem-
porairement annulé.
Page 244 of 606

242
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite

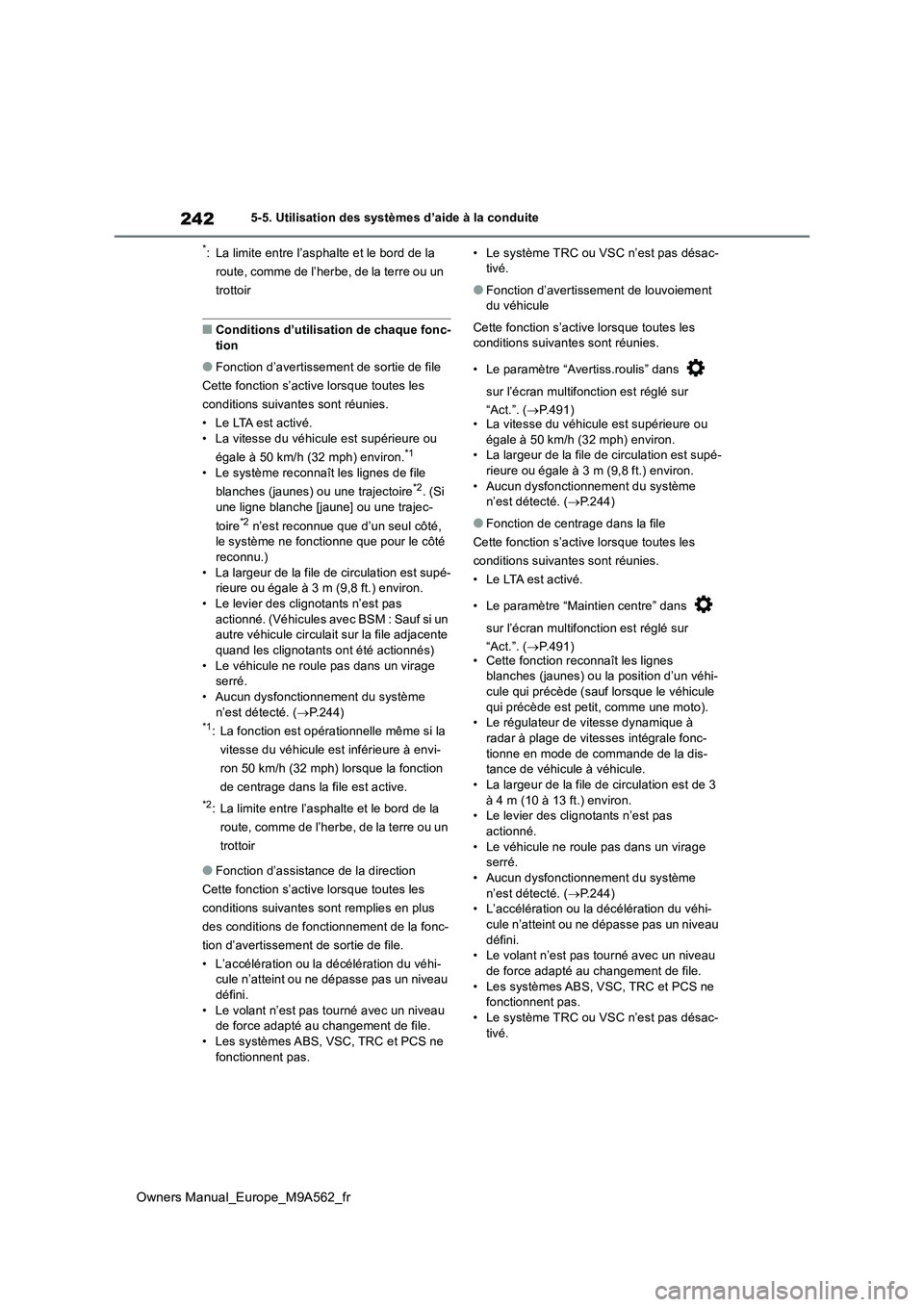

*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
■Conditions d’utilisation de chaque fonc-
tion
●Fonction d’avertissement de sortie de file
Cette fonction s’active lorsque toutes les
conditions suivantes sont réunies.
• Le LTA est activé.
• La vitesse du véhicule est supérieure ou
égale à 50 km/h (32 mph) environ.*1
• Le système reconnaît les lignes de file
blanches (jaunes) ou une trajectoire*2. (Si une ligne blanche [jaune] ou une trajec-
toire*2 n’est reconnue que d’un seul côté, le système ne fonctionne que pour le côté reconnu.)
• La largeur de la file de circulation est supé- rieure ou égale à 3 m (9,8 ft.) environ.• Le levier des clignotants n’est pas
actionné. (Véhicules avec BSM : Sauf si un autre véhicule circulait sur la file adjacente quand les clignotants ont été actionnés)
• Le véhicule ne roule pas dans un virage serré.• Aucun dysfonctionnement du système
n’est détecté. ( P.244)*1: La fonction est opérationnelle même si la
vitesse du véhicule est inférieure à envi-
ron 50 km/h (32 mph) lorsque la fonction
de centrage dans la file est active.
*2: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
●Fonction d’assistance de la direction
Cette fonction s’active lorsque toutes les
conditions suivantes sont remplies en plus
des conditions de fonctionnement de la fonc-
tion d’avertissement de sortie de file.
• L’accélération ou la décélération du véhi- cule n’atteint ou ne dépasse pas un niveau défini.
• Le volant n’est pas tourné avec un niveau de force adapté au changement de file.• Les systèmes ABS, VSC, TRC et PCS ne
fonctionnent pas.
• Le système TRC ou VSC n’est pas désac- tivé.
●Fonction d’avertissement de louvoiement du véhicule
Cette fonction s’active lorsque toutes les conditions suivantes sont réunies.
• Le paramètre “Avertiss.roulis” dans
sur l’écran multifonction est réglé sur
“Act.”. ( P.491) • La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.• La largeur de la file de circulation est supé-
rieure ou égale à 3 m (9,8 ft.) environ. • Aucun dysfonctionnement du système n’est détecté. ( P.244)
●Fonction de centrage dans la file
Cette fonction s’active lorsque toutes les
conditions suivantes sont réunies.
• Le LTA est activé.
• Le paramètre “Maintien centre” dans
sur l’écran multifonction est réglé sur
“Act.”. ( P.491) • Cette fonction reconnaît les lignes blanches (jaunes) ou la position d’un véhi-cule qui précède (sauf lorsque le véhicule
qui précède est petit, comme une moto). • Le régulateur de vitesse dynamique à radar à plage de vitesses intégrale fonc-
tionne en mode de commande de la dis- tance de véhicule à véhicule.• La largeur de la file de circulation est de 3
à 4 m (10 à 13 ft.) environ. • Le levier des clignotants n’est pas actionné.
• Le véhicule ne roule pas dans un virage serré.• Aucun dysfonctionnement du système
n’est détecté. ( P.244) • L’accélération ou la décélération du véhi-cule n’atteint ou ne dépasse pas un niveau
défini. • Le volant n’est pas tourné avec un niveau de force adapté au changement de file.
• Les systèmes ABS, VSC, TRC et PCS ne fonctionnent pas.• Le système TRC ou VSC n’est pas désac-
tivé.
Page 245 of 606

243
5
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite

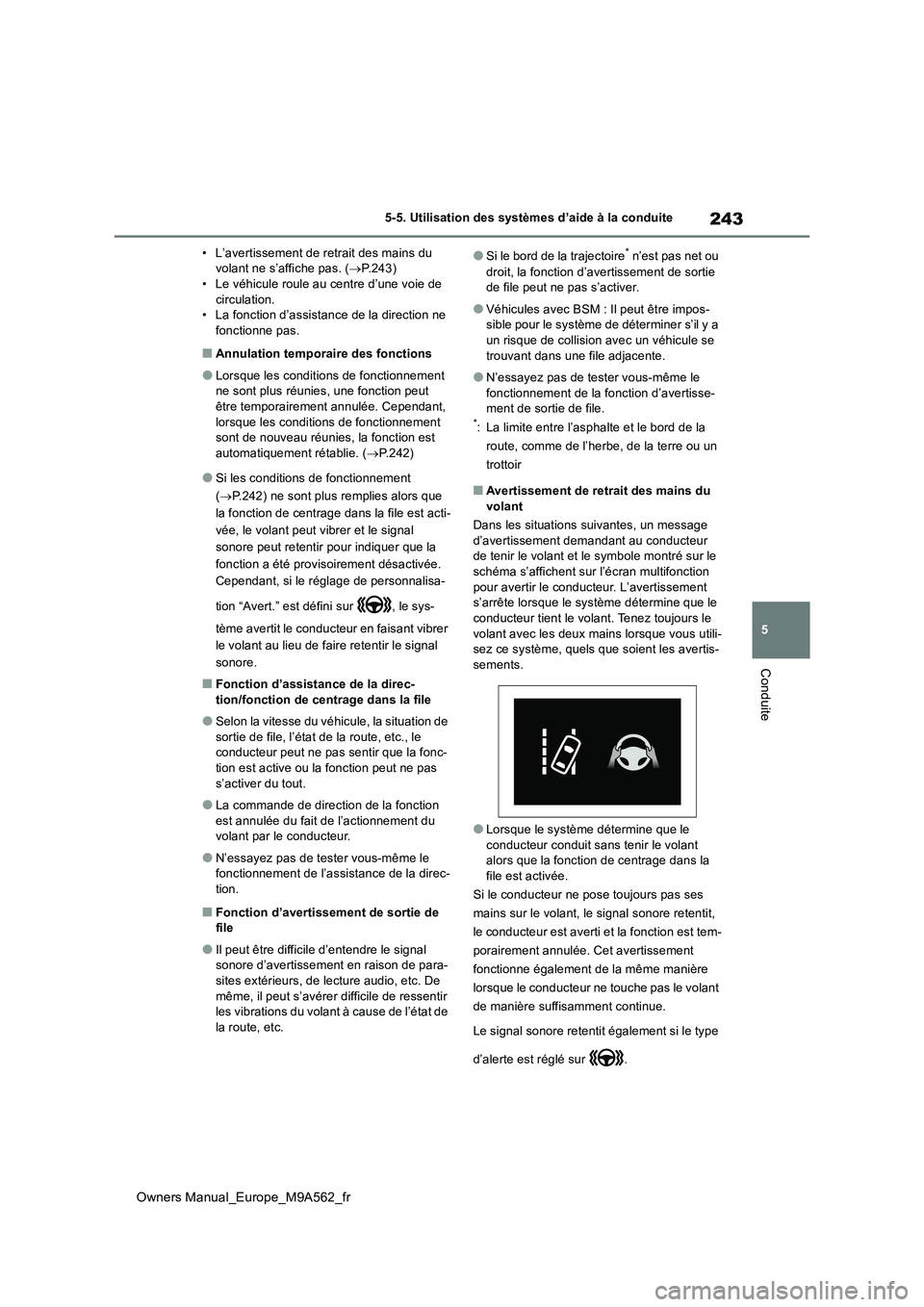

• L’avertissement de retrait des mains du volant ne s’affiche pas. ( P.243) • Le véhicule roule au centre d’une voie de
circulation. • La fonction d’assistance de la direction ne fonctionne pas.
■Annulation temporaire des fonctions
●Lorsque les conditions de fonctionnement ne sont plus réunies, une fonction peut
être temporairement annulée. Cependant, lorsque les conditions de fonctionnement sont de nouveau réunies, la fonction est
automatiquement rétablie. ( P.242)
●Si les conditions de fonctionnement
( P.242) ne sont plus remplies alors que
la fonction de centrage dans la file est acti-
vée, le volant peut vibrer et le signal
sonore peut retentir pour indiquer que la
fonction a été provisoi rement désactivée.
Cependant, si le réglage de personnalisa-
tion “Avert.” est défini sur , le sys-
tème avertit le conducteur en faisant vibrer
le volant au lieu de faire retentir le signal
sonore.
■Fonction d’assistance de la direc- tion/fonction de centrage dans la file
●Selon la vitesse du véhicule, la situation de sortie de file, l’état de la route, etc., le conducteur peut ne pas sentir que la fonc-
tion est active ou la fonction peut ne pas s’activer du tout.
●La commande de direction de la fonction est annulée du fait de l’actionnement du volant par le conducteur.
●N’essayez pas de tester vous-même le fonctionnement de l’assistance de la direc-
tion.
■Fonction d’avertissement de sortie de file
●Il peut être difficile d’entendre le signal sonore d’avertissement en raison de para-sites extérieurs, de lecture audio, etc. De
même, il peut s’avérer difficile de ressentir les vibrations du volant à cause de l’état de la route, etc.
●Si le bord de la trajectoire* n’est pas net ou
droit, la fonction d’avertissement de sortie de file peut ne pas s’activer.
●Véhicules avec BSM : Il peut être impos-sible pour le système de déterminer s’il y a
un risque de collision avec un véhicule se trouvant dans une file adjacente.
●N’essayez pas de tester vous-même le fonctionnement de la fonction d’avertisse-ment de sortie de file.*: La limite entre l’asphalte et le bord de la
route, comme de l’herbe, de la terre ou un
trottoir
■Avertissement de retrait des mains du
volant
Dans les situations suivantes, un message d’avertissement demandant au conducteur de tenir le volant et le symbole montré sur le
schéma s’affichent sur l’écran multifonction pour avertir le conducteur. L’avertissement s’arrête lorsque le système détermine que le
conducteur tient le volant. Tenez toujours le volant avec les deux mains lorsque vous utili-sez ce système, quels que soient les avertis-
sements.
●Lorsque le système détermine que le
conducteur conduit sans tenir le volant alors que la fonction de centrage dans la file est activée.
Si le conducteur ne pose toujours pas ses
mains sur le volant, le signal sonore retentit,
le conducteur est averti et la fonction est tem-
porairement annulée. Cet avertissement
fonctionne également de la même manière
lorsque le conducteur ne touche pas le volant
de manière suffisamment continue.
Le signal sonore retentit également si le type
d’alerte est réglé sur .
Page 246 of 606

244
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
●Lorsque le système détermine que le véhi- cule risque de quitter sa file en roulant dans un virage, lors de l’utilisation de la
fonction de centrage dans la file.
En fonction de l’état du véhicule et de celui
de la route, l’avertissement peut ne pas fonc-
tionner. De plus, si le système détermine que
le véhicule est conduit dans un virage, les
avertissements se déclenchent plus tôt que
lors de la conduite en ligne droite.
●Lorsque le système détermine que le conducteur ne tient pas le volant et que
l’assistance à l’actionnement du volant de la fonction d’assistance de la direction est active.
Si le conducteur ne pose toujours pas les
mains sur le volant et que l’assistance à
l’actionnement du volant est active, le signal
sonore retentit et le conducteur en est averti.
Chaque fois que le signal sonore retentit, la
durée de retentissement du signal sonore
s’allonge.
Le signal sonore retentit également si le type
d’alerte est réglé sur .
■Fonction d’avertissement de louvoie-
ment du véhicule
Lorsque le système détermine que le véhi- cule louvoie alors que la fonction d’avertisse-ment de louvoiement du véhicule est activée,
un signal sonore retentit et un message d’avertissement demandant au conducteur de se reposer et le symbole montré sur le
schéma s’affichent simultanément sur l’écran multifonction.
En fonction du véhicule et de l’état de la route, l’avertissement peut ne pas fonction-ner.
■Message d’avertissement
Si le message d’avertissement suivant s’affiche sur l’écran multifonction et que le témoin LTA s’allume en orange, suivez la pro-
cédure de dépannage appropriée. De même, si un autre message d’avertissement appa-raît, suivez les instructions qui s’affichent à
l’écran.
●“Dysfonctionnement LTA Voir le conces-
sionnaire”
Le système ne fonctionne peut-être pas cor-
rectement. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.
●“LTA non disponible”
Le système est temporairement annulé en
raison d’un dysfonctionnement dans un cap-
teur autre que le capteur de caméra avant.
Désactivez le système LTA, patientez un ins-
tant, puis réactivez le système LTA.
●“LTA non disponible à la vitesse actuelle”
La fonction ne peut pas être utilisée car la
vitesse du véhicule se trouve en dehors de la
plage de fonctionnement du système LTA.
Conduisez plus lentement.
■Personnalisation
Il est possible de modifier les réglages de fonction. (Fonctions personnalisables :
P.491)
Page 247 of 606

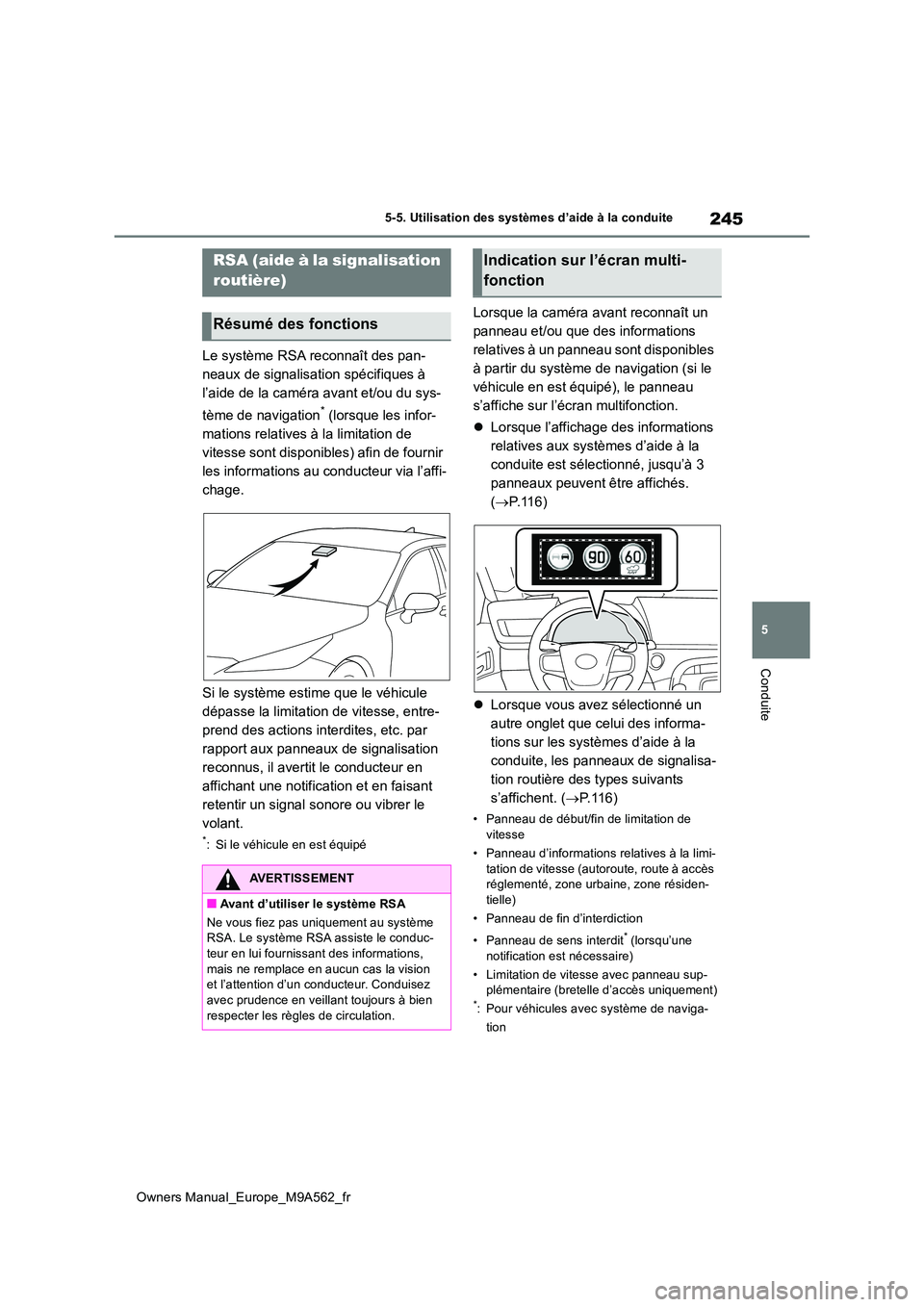

245
5
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Le système RSA reconnaît des pan-
neaux de signalisation spécifiques à
l’aide de la caméra avant et/ou du sys-
tème de navigation* (lorsque les infor-
mations relatives à la limitation de
vitesse sont disponibles) afin de fournir
les informations au conducteur via l’affi-
chage.
Si le système estime que le véhicule
dépasse la limitation de vitesse, entre-
prend des actions interdites, etc. par
rapport aux panneaux de signalisation
reconnus, il avertit le conducteur en
affichant une notification et en faisant
retentir un signal sonore ou vibrer le
volant.
*: Si le véhicule en est équipé
Lorsque la caméra avant reconnaît un
panneau et/ou que des informations
relatives à un panneau sont disponibles
à partir du système de navigation (si le
véhicule en est équipé), le panneau
s’affiche sur l’écran multifonction.
Lorsque l’affichage des informations
relatives aux systèmes d’aide à la
conduite est sélectionné, jusqu’à 3
panneaux peuvent être affichés.
( P.116)
Lorsque vous avez sélectionné un
autre onglet que celui des informa-
tions sur les systèmes d’aide à la
conduite, les panneaux de signalisa-
tion routière des types suivants
s’affichent. ( P. 1 1 6 )
• Panneau de début/fin de limitation de vitesse
• Panneau d’informations relatives à la limi-
tation de vitesse (autoroute, route à accès réglementé, zone urbaine, zone résiden-tielle)
• Panneau de fin d’interdiction
• Panneau de sens interdit* (lorsqu’une
notification est nécessaire)
• Limitation de vitesse avec panneau sup- plémentaire (bretelle d’accès uniquement)*: Pour véhicules avec système de naviga-
tion
RSA (aide à la signalisation
routière)
Résumé des fonctions
AVERTISSEMENT
■Avant d’utiliser le système RSA
Ne vous fiez pas uniquement au système RSA. Le système RSA assiste le conduc-
teur en lui fournissant des informations, mais ne remplace en aucun cas la vision et l’attention d’un conducteur. Conduisez
avec prudence en veillant toujours à bien respecter les règles de circulation.
Indication sur l’écran multi-
fonction
Page 248 of 606

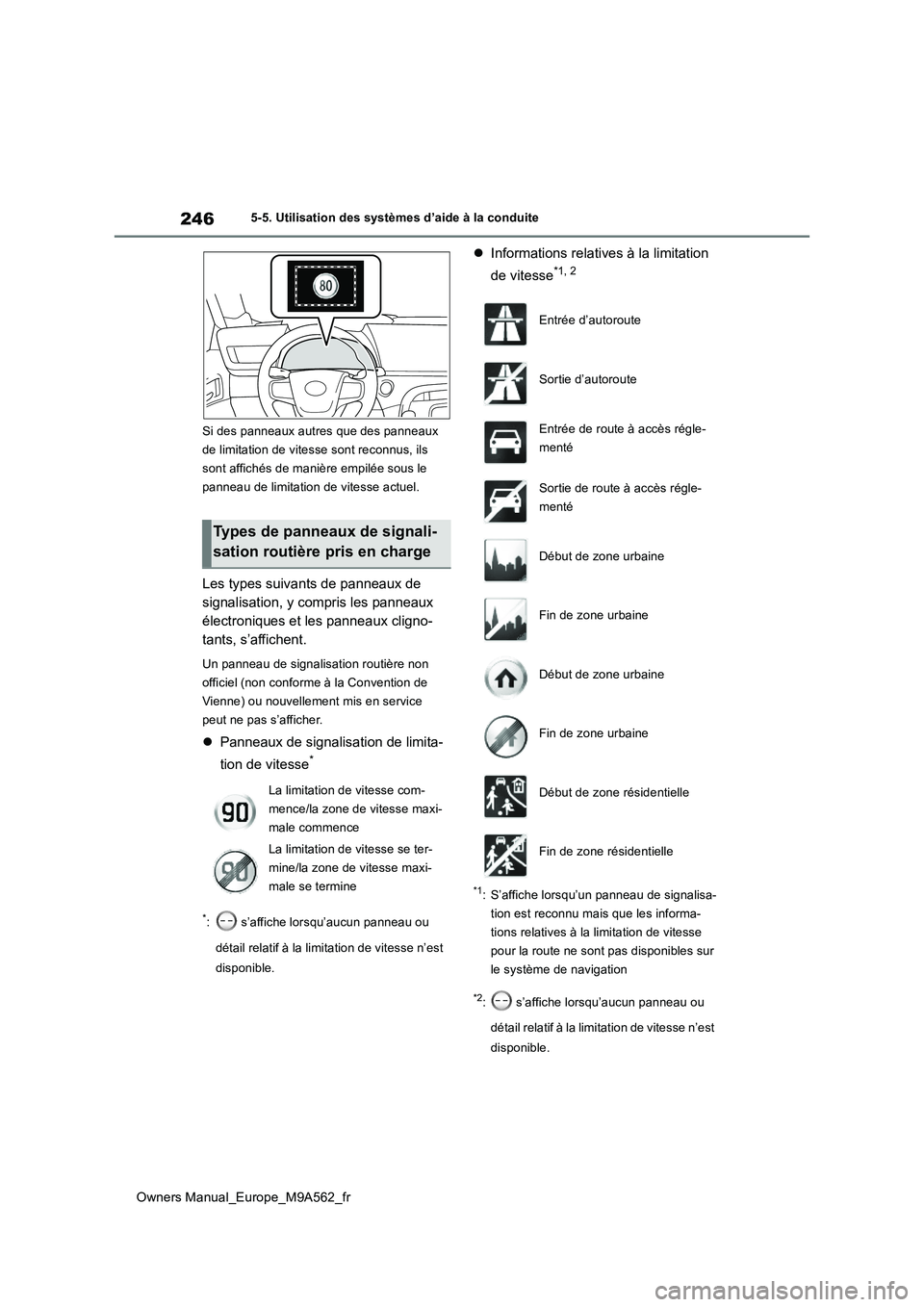

246
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
Si des panneaux autres que des panneaux
de limitation de vitesse sont reconnus, ils
sont affichés de manière empilée sous le
panneau de limitation de vitesse actuel.
Les types suivants de panneaux de
signalisation, y compris les panneaux
électroniques et les panneaux cligno-
tants, s’affichent.
Un panneau de signalisation routière non
officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service
peut ne pas s’afficher.
Panneaux de signalisation de limita-
tion de vitesse*
*: s’affiche lorsqu’aucun panneau ou
détail relatif à la limitation de vitesse n’est
disponible.
Informations relatives à la limitation
de vitesse*1, 2
*1: S’affiche lorsqu’un panneau de signalisa-
tion est reconnu mais que les informa-
tions relatives à la limitation de vitesse
pour la route ne sont pas disponibles sur
le système de navigation
*2: s’affiche lorsqu’aucun panneau ou
détail relatif à la limitation de vitesse n’est
disponible.
Types de panneaux de signali-
sation routière pris en charge
La limitation de vitesse com-
mence/la zone de vitesse maxi-
male commence
La limitation de vitesse se ter-
mine/la zone de vitesse maxi-
male se termine
Entrée d’autoroute
Sortie d’autoroute
Entrée de route à accès régle-
menté
Sortie de route à accès régle-
menté
Début de zone urbaine
Fin de zone urbaine
Début de zone urbaine
Fin de zone urbaine
Début de zone résidentielle
Fin de zone résidentielle
Page 249 of 606

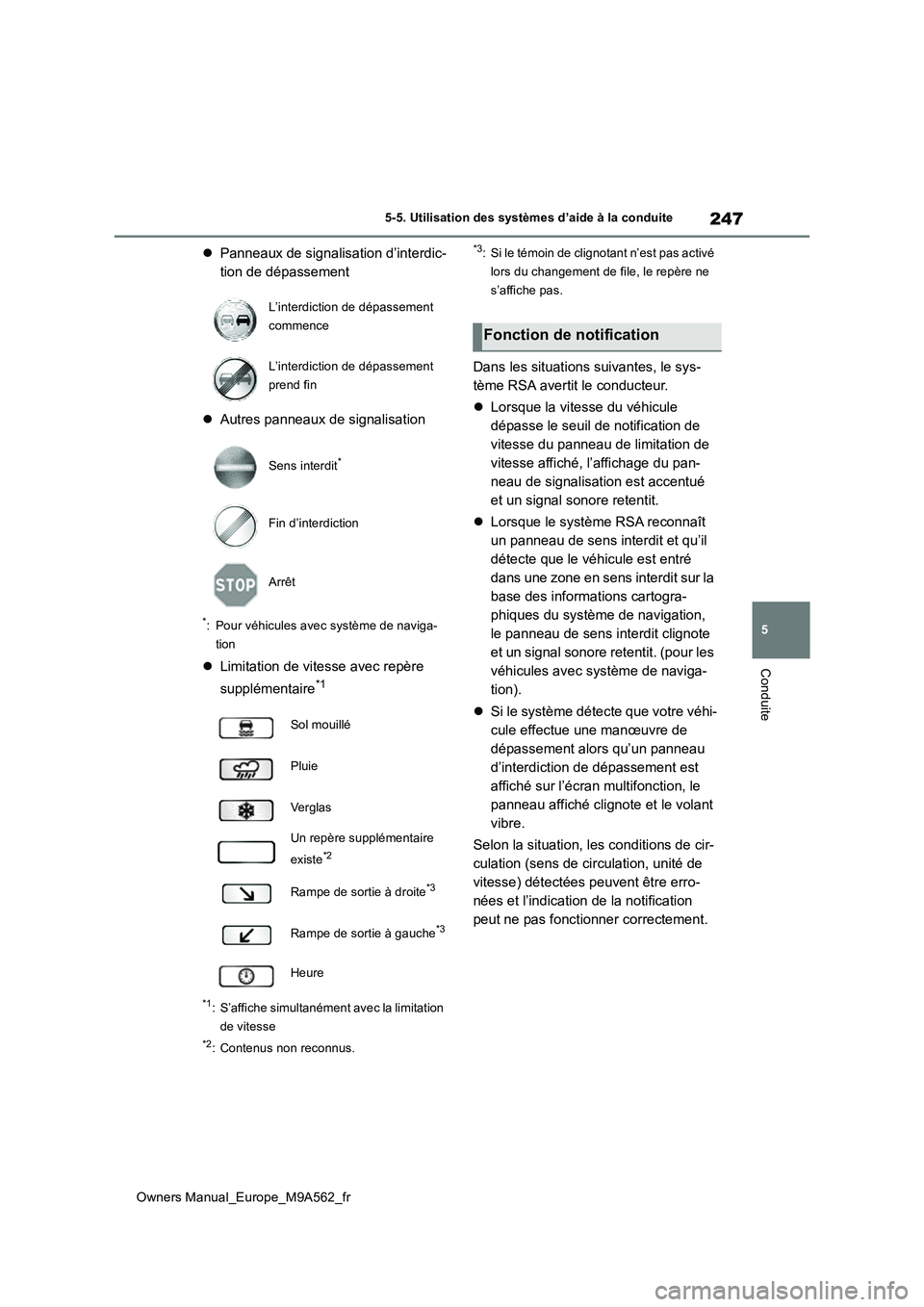

247
5
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Panneaux de signalisation d’interdic-
tion de dépassement
Autres panneaux de signalisation
*: Pour véhicules avec système de naviga-
tion
Limitation de vitesse avec repère
supplémentaire*1
*1: S’affiche simultanément avec la limitation
de vitesse
*2: Contenus non reconnus.
*3: Si le témoin de clignotant n’est pas activé
lors du changement de file, le repère ne
s’affiche pas.
Dans les situations suivantes, le sys-
tème RSA avertit le conducteur.
Lorsque la vitesse du véhicule
dépasse le seuil de notification de
vitesse du panneau de limitation de
vitesse affiché, l’affichage du pan-
neau de signalisation est accentué
et un signal sonore retentit.
Lorsque le système RSA reconnaît
un panneau de sens interdit et qu’il
détecte que le véhicule est entré
dans une zone en sens interdit sur la
base des informations cartogra-
phiques du système de navigation,
le panneau de sens interdit clignote
et un signal sonore retentit. (pour les
véhicules avec système de naviga-
tion).
Si le système détecte que votre véhi-
cule effectue une manœuvre de
dépassement alors qu’un panneau
d’interdiction de dépassement est
affiché sur l’écran multifonction, le
panneau affiché clignote et le volant
vibre.
Selon la situation, les conditions de cir-
culation (sens de circulation, unité de
vitesse) détectées peuvent être erro-
nées et l’indication de la notification
peut ne pas fonctionner correctement.
L’interdiction de dépassement
commence
L’interdiction de dépassement
prend fin
Sens interdit*
Fin d’interdiction
Arrêt
Sol mouillé
Pluie
Ve r g l a s
Un repère supplémentaire
existe*2
Rampe de sortie à droite*3
Rampe de sortie à gauche*3
Heure
Fonction de notification
Page 250 of 606

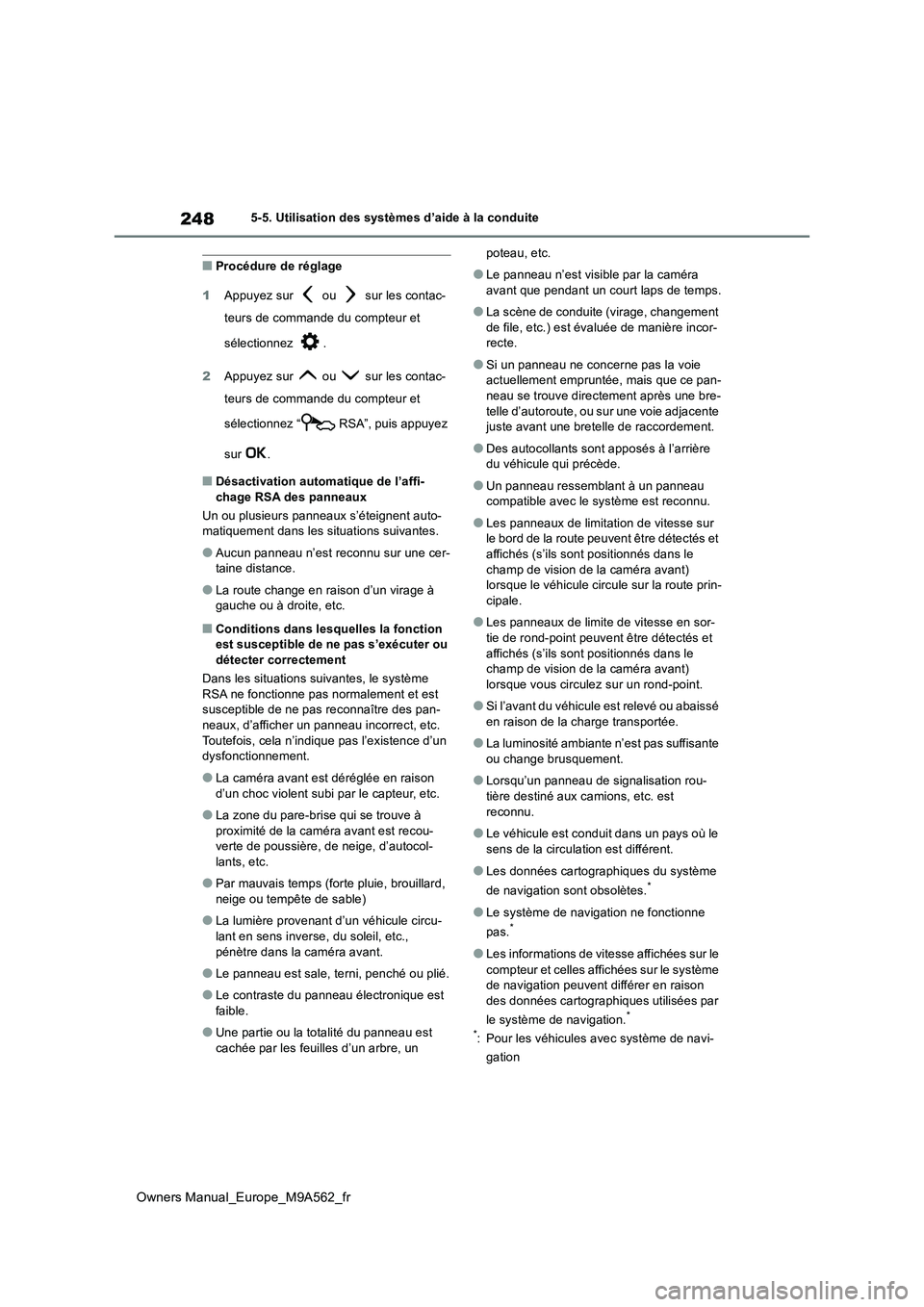

248
Owners Manual_Europe_M9A562_fr
5-5. Utilisation des systèmes d’aide à la conduite
■Procédure de réglage
1 Appuyez sur ou sur les contac-
teurs de commande du compteur et
sélectionnez .
2 Appuyez sur ou sur les contac-
teurs de commande du compteur et
sélectionnez “ RSA”, puis appuyez
sur .
■Désactivation automatique de l’affi-
chage RSA des panneaux
Un ou plusieurs panneaux s’éteignent auto- matiquement dans les situations suivantes.
●Aucun panneau n’est reconnu sur une cer-taine distance.
●La route change en raison d’un virage à gauche ou à droite, etc.
■Conditions dans lesquelles la fonction est susceptible de ne pas s’exécuter ou
détecter correctement
Dans les situations suivantes, le système RSA ne fonctionne pas normalement et est susceptible de ne pas reconnaître des pan-
neaux, d’afficher un panneau incorrect, etc. Toutefois, cela n’indique pas l’existence d’un dysfonctionnement.
●La caméra avant est déréglée en raison
d’un choc violent subi par le capteur, etc.
●La zone du pare-brise qui se trouve à
proximité de la caméra avant est recou- verte de poussière, de neige, d’autocol-lants, etc.
●Par mauvais temps (forte pluie, brouillard, neige ou tempête de sable)
●La lumière provenant d’un véhicule circu-lant en sens inverse, du soleil, etc.,
pénètre dans la caméra avant.
●Le panneau est sale, terni, penché ou plié.
●Le contraste du panneau électronique est faible.
●Une partie ou la totalité du panneau est cachée par les feuilles d’un arbre, un
poteau, etc.
●Le panneau n’est visible par la caméra
avant que pendant un court laps de temps.
●La scène de conduite (virage, changement
de file, etc.) est évaluée de manière incor- recte.
●Si un panneau ne concerne pas la voie actuellement empruntée, mais que ce pan-neau se trouve directement après une bre-
telle d’autoroute, ou sur une voie adjacente juste avant une bretelle de raccordement.
●Des autocollants sont apposés à l’arrière du véhicule qui précède.
●Un panneau ressemblant à un panneau compatible avec le système est reconnu.
●Les panneaux de limitation de vitesse sur le bord de la route peuvent être détectés et affichés (s’ils sont positionnés dans le
champ de vision de la caméra avant) lorsque le véhicule circule sur la route prin-cipale.
●Les panneaux de limite de vitesse en sor-tie de rond-point peuvent être détectés et
affichés (s’ils sont positionnés dans le champ de vision de la caméra avant) lorsque vous circulez sur un rond-point.
●Si l’avant du véhicule est relevé ou abaissé en raison de la charge transportée.
●La luminosité ambiante n’est pas suffisante ou change brusquement.
●Lorsqu’un panneau de signalisation rou-tière destiné aux camions, etc. est
reconnu.
●Le véhicule est conduit dans un pays où le
sens de la circulation est différent.
●Les données cartographiques du système
de navigation sont obsolètes.*
●Le système de navigation ne fonctionne
pas.*
●Les informations de vitesse affichées sur le
compteur et celles affichées sur le système de navigation peuvent différer en raison
des données cartographiques utilisées par
le système de navigation.*
*: Pour les véhicules avec système de navi-
gation
