TOYOTA PRIUS 2019 Manuel du propriétaire (in French)

PRIUS_OM_OM47C35D_(D)

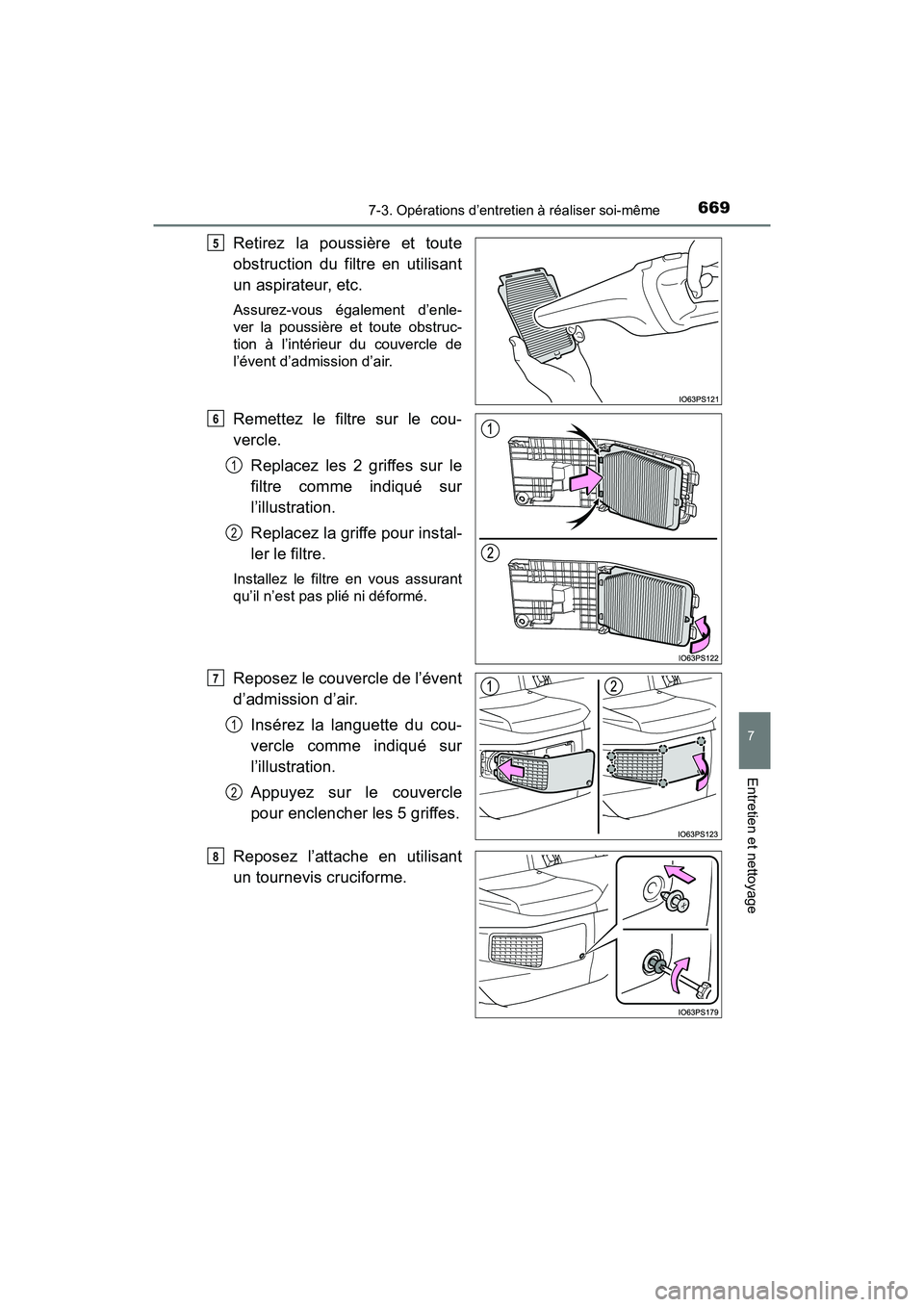

6697-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Retirez la poussière et toute
obstruction du filtre en utilisant
un aspirateur, etc.
Assurez-vous également d’enle-
ver la poussière et toute obstruc-
tion à l’intérieur du couvercle de
l’évent d’admission d’air.
Remettez le filtre sur le cou-
vercle. Replacez les 2 griffes sur le
filtre comme indiqué sur
l’illustration.
Replacez la griffe pour instal-
ler le filtre.
Installez le filtre en vous assurant
qu’il n’est pas plié ni déformé.
Reposez le couvercle de l’évent
d’admission d’air. Insérez la languette du cou-
vercle comme indiqué sur
l’illustration.
Appuyez sur le couvercle
pour enclencher les 5 griffes.
Reposez l’attache en utilisant
un tournevis cruciforme.
5
6
1
2
7
1
2
8

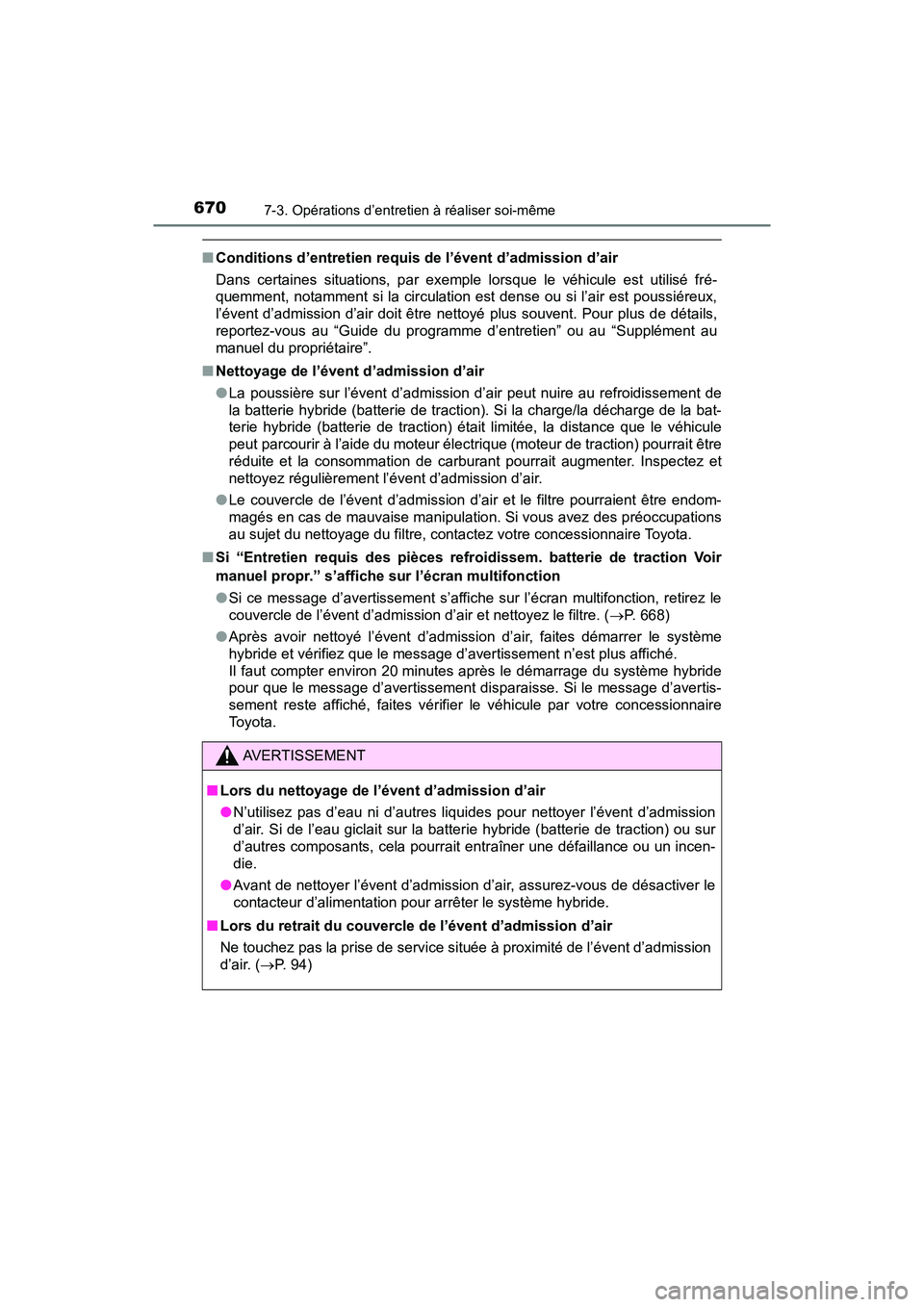

670
PRIUS_OM_OM47C35D_(D)
7-3. Opérations d’entretien à réaliser soi-même
■Conditions d’entretien requis de l’évent d’admission d’air
Dans certaines situations, par exemple lorsque le véhicule est utilisé fré-
quemment, notamment si la circulation est dense ou si l’air est poussiéreux,
l’évent d’admission d’air doit être nettoyé plus souvent. Pour plus de détails,
reportez-vous au “Guide du programme d’entretien” ou au “Supplément au
manuel du propriétaire”.
■ Nettoyage de l’évent d’admission d’air
●La poussière sur l’évent d’admission d’air peut nuire au refroidissement de
la batterie hybride (batterie de tracti on). Si la charge/la décharge de la bat-
terie hybride (batterie de traction) était limitée, la distance que le véhicule
peut parcourir à l’aide du moteur électrique (moteur de traction) pourrait être
réduite et la consommation de carburant pourrait augmenter. Inspectez et
nettoyez régulièrement l’évent d’admission d’air.
● Le couvercle de l’évent d’admission d’air et le filtre pourraient être endom-
magés en cas de mauvaise manipulation. Si vous avez des préoccupations
au sujet du nettoyage du filtre, contactez votre concessionnaire Toyota.
■ Si “Entretien requis des pièces refroidissem. batterie de traction Voir
manuel propr.” s’affiche su r l’écran multifonction
● Si ce message d’avertissement s’affiche sur l’écran multifonction, retirez le
couvercle de l’évent d’admission d’air et nettoyez le filtre. ( P. 668)
● Après avoir nettoyé l’évent d’admission d’air, faites démarrer le système
hybride et vérifiez que le message d’avertissement n’est plus affiché.
Il faut compter environ 20 minutes après le démarrage du système hybride
pour que le message d’avertissement disparaisse. Si le message d’avertis-
sement reste affiché, faites vérifier le véhicule par votre concessionnaire
To y o t a .
AVERTISSEMENT
■Lors du nettoyage de l’évent d’admission d’air
●N’utilisez pas d’eau ni d’autres liqui des pour nettoyer l’évent d’admission
d’air. Si de l’eau giclait sur la batteri e hybride (batterie de traction) ou sur
d’autres composants, cela pourrait entraîner une défaillance ou un incen-
die.
● Avant de nettoyer l’évent d’admission d’air, assurez-vous de désactiver le
contacteur d’alimentation pour arrêter le système hybride.
■ Lors du retrait du couvercle de l’évent d’admission d’air
Ne touchez pas la prise de service située à proximité de l’évent d’admission
d’air. ( P. 9 4 )

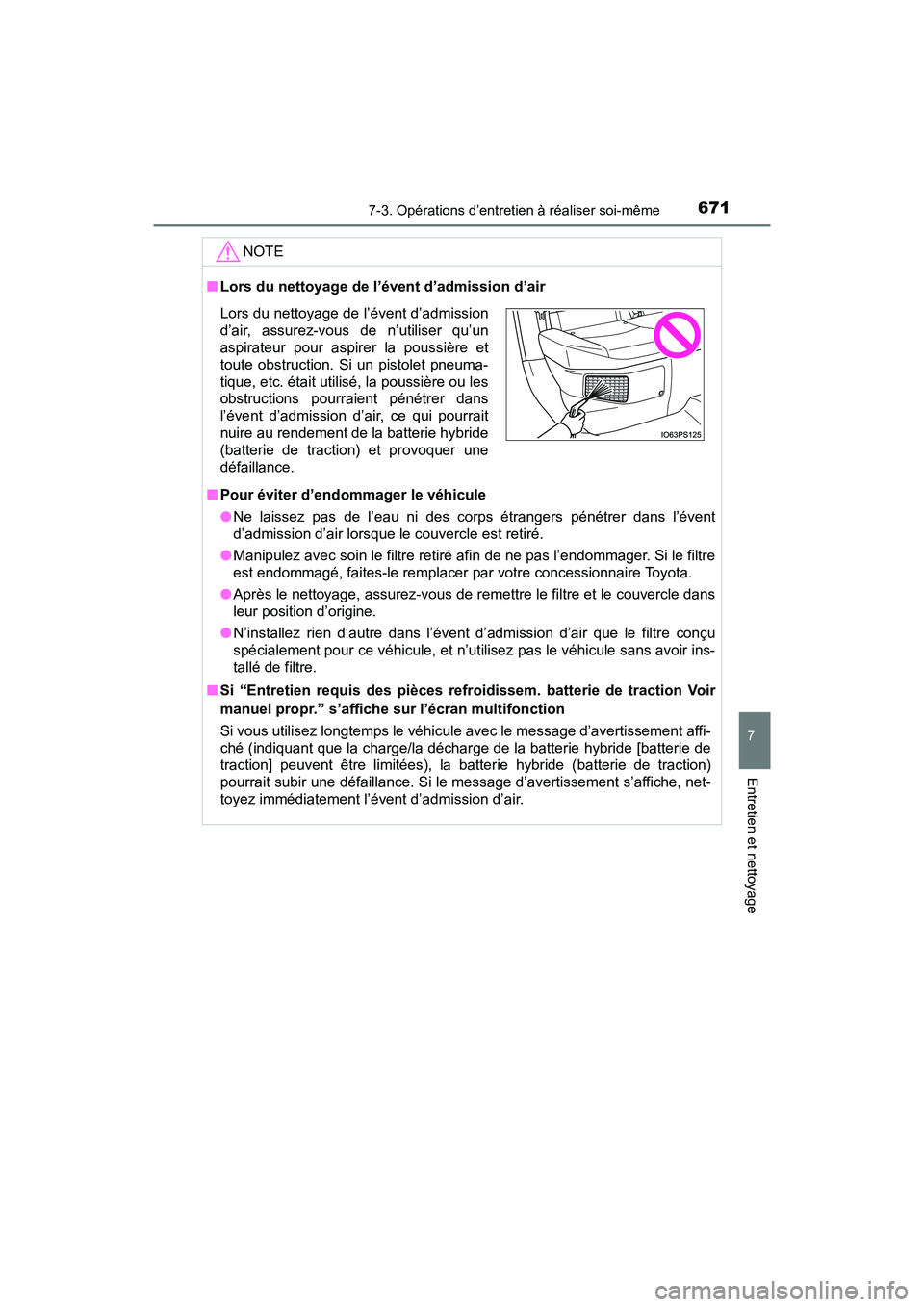

PRIUS_OM_OM47C35D_(D)
6717-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
NOTE
■Lors du nettoyage de l’évent d’admission d’air
■ Pour éviter d’endommager le véhicule
●Ne laissez pas de l’eau ni des corps étrangers pénétrer dans l’évent
d’admission d’air lorsque le couvercle est retiré.
● Manipulez avec soin le filtre retiré afin de ne pas l’endommager. Si le filtre
est endommagé, faites-le remplacer par votre concessionnaire Toyota.
● Après le nettoyage, assurez-vous de remettre le filtre et le couvercle dans
leur position d’origine.
● N’installez rien d’autre dans l’évent d’ admission d’air que le filtre conçu
spécialement pour ce véhicule, et n’utilisez pas le véhicule sans avoir ins-
tallé de filtre.
■ Si “Entretien requis des pièces refroidissem. batterie de traction Voir
manuel propr.” s’affiche sur l’écran multifonction
Si vous utilisez longtemps le véhicule avec le message d’avertissement affi-
ché (indiquant que la charge/la décharge de la batterie hybride [batterie de
traction] peuvent être limitées), la batterie hybride (batterie de traction)
pourrait subir une défaillance. Si le message d’avertissement s’affiche, net-
toyez immédiatement l’évent d’admission d’air.
Lors du nettoyage de l’évent d’admission
d’air, assurez-vous de n’utiliser qu’un
aspirateur pour aspirer la poussière et
toute obstruction. Si un pistolet pneuma-
tique, etc. était utilisé, la poussière ou les
obstructions pourraient pénétrer dans
l’évent d’admission d’air, ce qui pourrait
nuire au rendement de la batterie hybride
(batterie de traction) et provoquer une
défaillance.

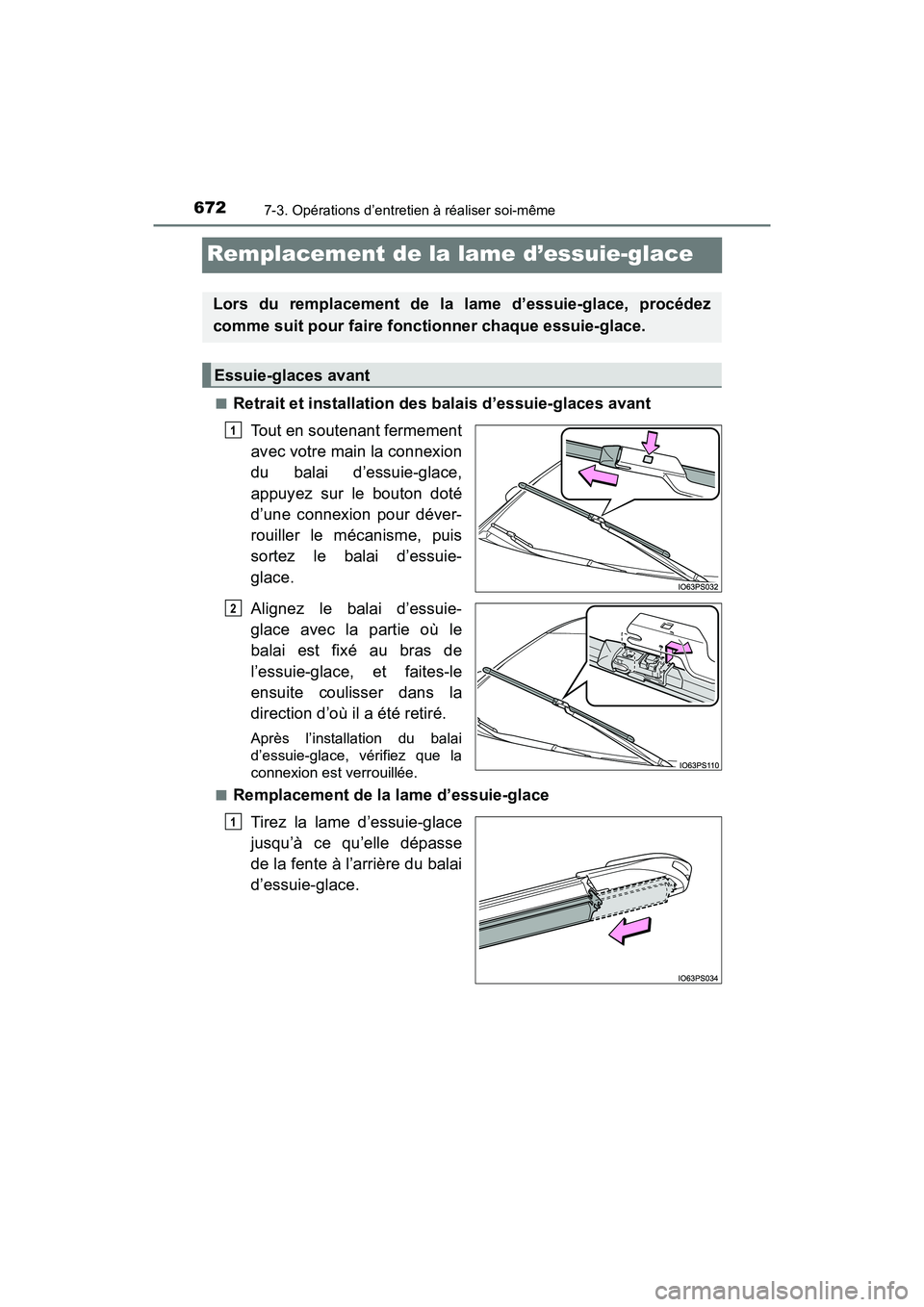

672
PRIUS_OM_OM47C35D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Remplacement de la lame d’essuie-glace
■Retrait et installation des balais d’essuie-glaces avantTout en soutenant fermement
avec votre main la connexion
du balai d’essuie-glace,
appuyez sur le bouton doté
d’une connexion pour déver-
rouiller le mécanisme, puis
sortez le balai d’essuie-
glace.
Alignez le balai d’essuie-
glace avec la partie où le
balai est fixé au bras de
l’essuie-glace, et faites-le
ensuite coulisser dans la
direction d’où il a été retiré.
Après l’installation du balai
d’essuie-glace, vérifiez que la
connexion est verrouillée.
■
Remplacement de la lame d’essuie-glace
Tirez la lame d’essuie-glace
jusqu’à ce qu’elle dépasse
de la fente à l’arrière du balai
d’essuie-glace.
Lors du remplacement de la lame d’essuie-glace, procédez
comme suit pour faire fonctionner chaque essuie-glace.
Essuie-glaces avant
1
2
1

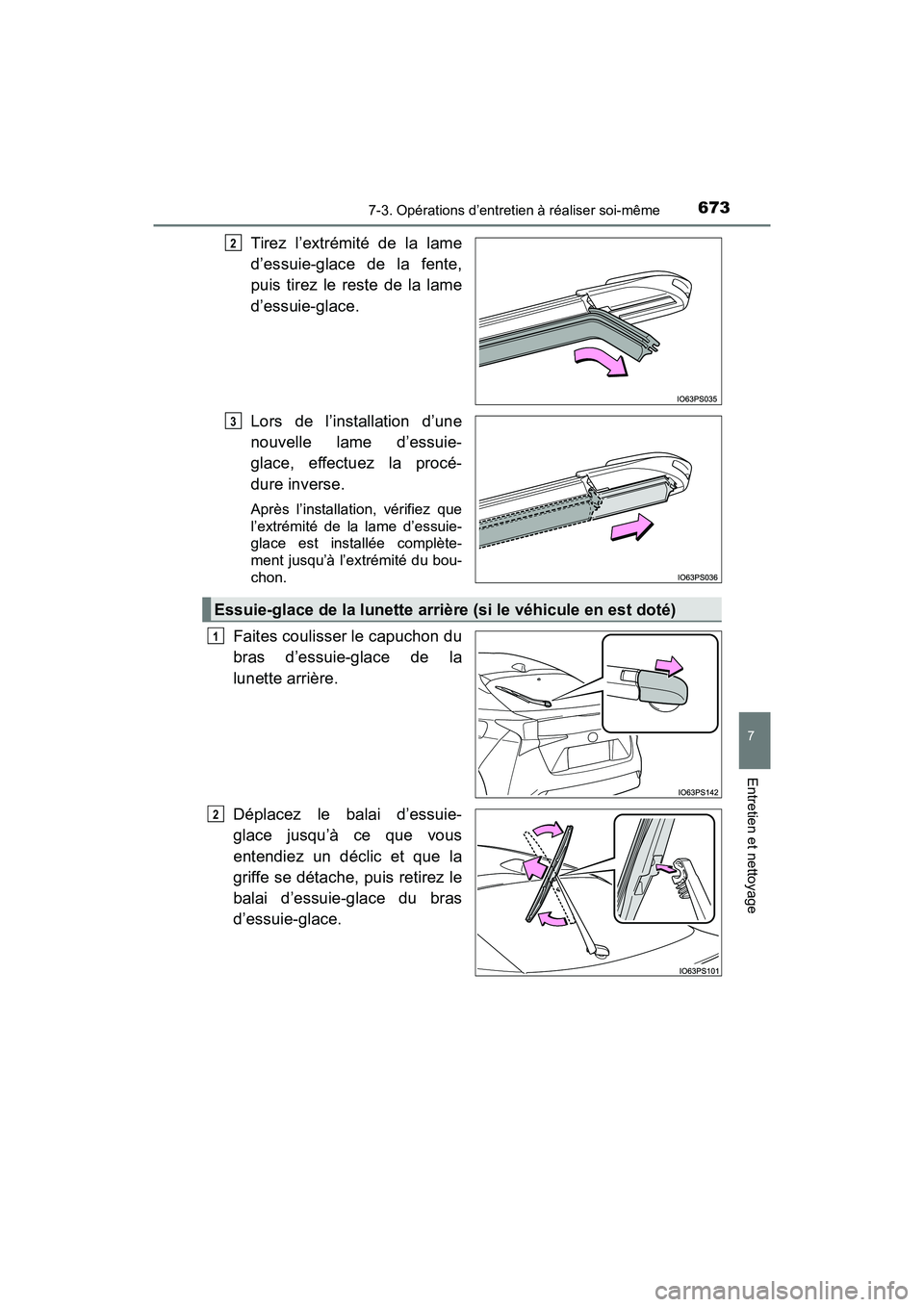

PRIUS_OM_OM47C35D_(D)
6737-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Tirez l’extrémité de la lame
d’essuie-glace de la fente,
puis tirez le reste de la lame
d’essuie-glace.
Lors de l’installation d’une
nouvelle lame d’essuie-
glace, effectuez la procé-
dure inverse.
Après l’installation, vérifiez que
l’extrémité de la lame d’essuie-
glace est installée complète-
ment jusqu’à l’extrémité du bou-
chon.
Faites coulisser le capuchon du
bras d’essuie-glace de la
lunette arrière.
Déplacez le balai d’essuie-
glace jusqu’à ce que vous
entendiez un déclic et que la
griffe se détache, puis retirez le
balai d’essuie-glace du bras
d’essuie-glace.
2
3
Essuie-glace de la lunette arrière (si le véhicule en est doté)
1
2

674
PRIUS_OM_OM47C35D_(D)
7-3. Opérations d’entretien à réaliser soi-même

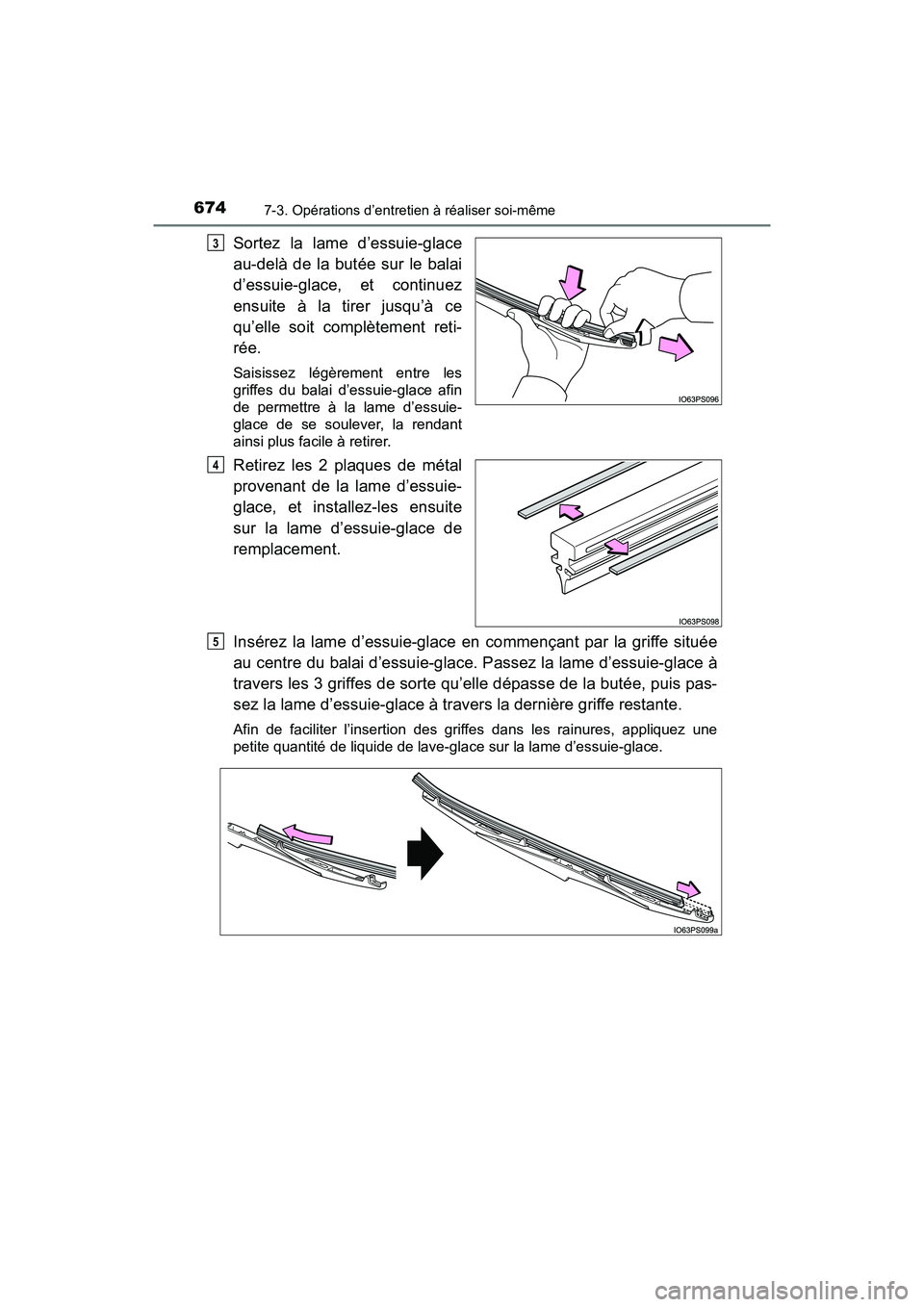

Sortez la lame d’essuie-glace
au-delà de la butée sur le balai
d’essuie-glace, et continuez
ensuite à la tirer jusqu’à ce
qu’elle soit complètement reti-
rée.
Saisissez légèrement entre les
griffes du balai d’essuie-glace afin
de permettre à la lame d’essuie-
glace de se soulever, la rendant
ainsi plus facile à retirer.
Retirez les 2 plaques de métal
provenant de la lame d’essuie-
glace, et installez-les ensuite
sur la lame d’essuie-glace de
remplacement.
Insérez la lame d’essuie-glace en commençant par la griffe située
au centre du balai d’essuie-glace. Passez la lame d’essuie-glace à
travers les 3 griffes de sorte qu’elle dépasse de la butée, puis pas-
sez la lame d’essuie-glace à travers la dernière griffe restante.
Afin de faciliter l’insertion des griffes dans les rainures, appliquez une
petite quantité de liquide de lave-glace sur la lame d’essuie-glace.
3
4
5

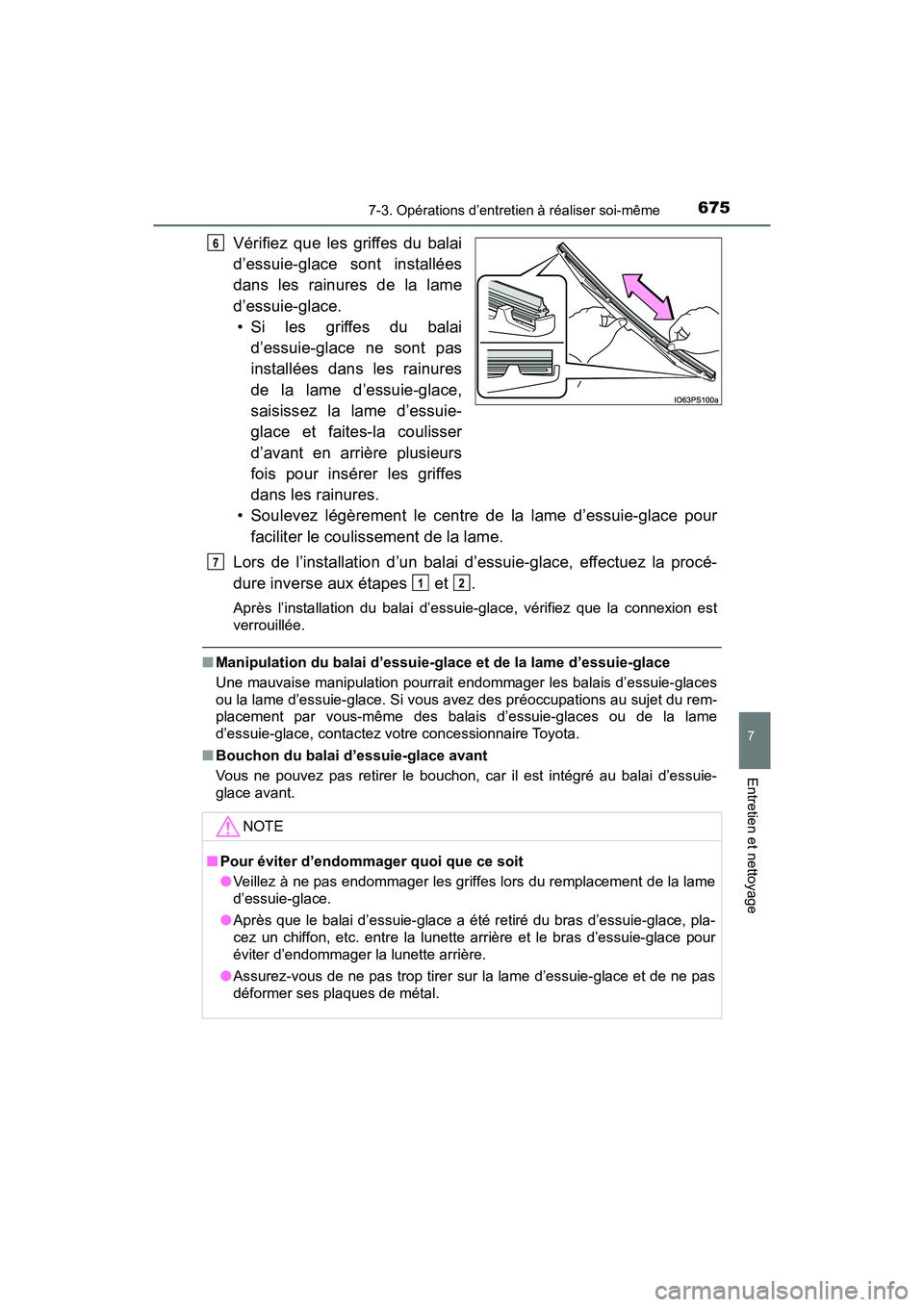

PRIUS_OM_OM47C35D_(D)
6757-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Vérifiez que les griffes du balai
d’essuie-glace sont installées
dans les rainures de la lame
d’essuie-glace.• Si les griffes du balai
d’essuie-glace ne sont pas
installées dans les rainures
de la lame d’essuie-glace,
saisissez la lame d’essuie-
glace et faites-la coulisser
d’avant en arrière plusieurs
fois pour insérer les griffes
dans les rainures.
• Soulevez légèrement le centre de la lame d’essuie-glace pour
faciliter le coulissement de la lame.
Lors de l’installation d’un balai d’essuie-glace, effectuez la procé-
dure inverse aux étapes et .
Après l’installation du balai d’essuie -glace, vérifiez que la connexion est
verrouillée.
■ Manipulation du balai d’essuie-glace et de la lame d’essuie-glace
Une mauvaise manipulation pourrait endommager les balais d’essuie-glaces
ou la lame d’essuie-glace. Si vous avez des préoccupations au sujet du rem-
placement par vous-même des balais d’essuie-glaces ou de la lame
d’essuie-glace, contactez votre concessionnaire Toyota.
■ Bouchon du balai d’essuie-glace avant
Vous ne pouvez pas retirer le bouchon, car il est intégré au balai d’essuie-
glace avant.
6
NOTE
■Pour éviter d’endommager quoi que ce soit
●Veillez à ne pas endommager les griffes lors du remplacement de la lame
d’essuie-glace.
● Après que le balai d’essuie-glace a été retiré du bras d’essuie-glace, pla-
cez un chiffon, etc. entre la lunette arrière et le bras d’essuie-glace pour
éviter d’endommager la lunette arrière.
● Assurez-vous de ne pas trop tirer sur la lame d’essuie-glace et de ne pas
déformer ses plaques de métal.
7
12

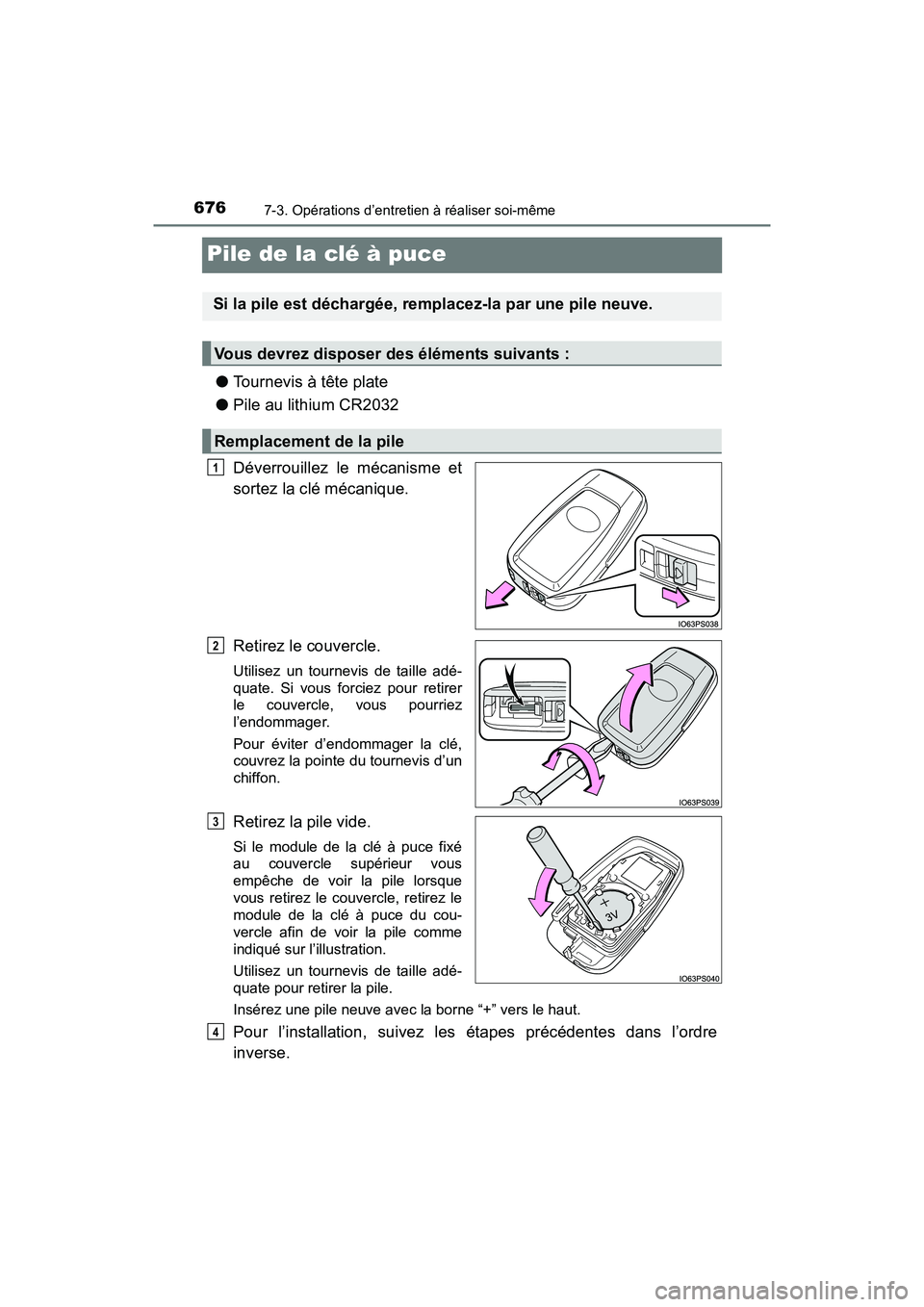

676
PRIUS_OM_OM47C35D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Pile de la clé à puce
●Tournevis à tête plate
● Pile au lithium CR2032
Déverrouillez le mécanisme et
sortez la clé mécanique.
Retirez le couvercle.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer
le couvercle, vous pourriez
l’endommager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis d’un
chiffon.
Retirez la pile vide.
Si le module de la clé à puce fixé
au couvercle supérieur vous
empêche de voir la pile lorsque
vous retirez le couvercle, retirez le
module de la clé à puce du cou-
vercle afin de voir la pile comme
indiqué sur l’illustration.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la borne “+” vers le haut.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
Si la pile est déchargée, remplacez-la par une pile neuve.
Vous devrez disposer des éléments suivants :
Remplacement de la pile
1
2
3
4

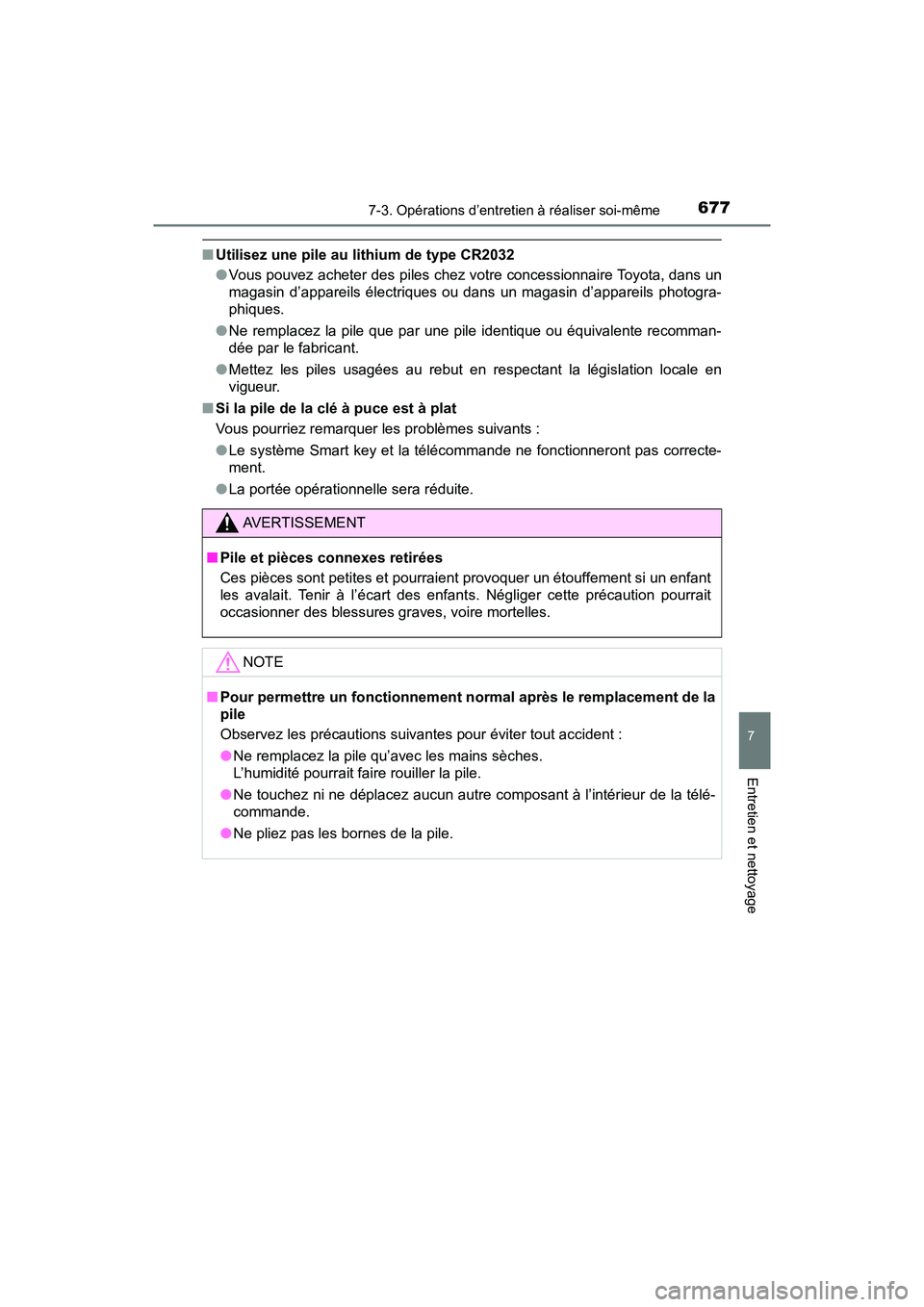

PRIUS_OM_OM47C35D_(D)
6777-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Utilisez une pile au lithium de type CR2032
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans un
magasin d’appareils électriques ou dans un magasin d’appareils photogra-
phiques.
● Ne remplacez la pile que par une pile identique ou équivalente recomman-
dée par le fabricant.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
■ Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants :
●Le système Smart key et la télécommande ne fonctionneront pas correcte-
ment.
● La portée opérationnelle sera réduite.
AVERTISSEMENT
■Pile et pièces connexes retirées
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant
les avalait. Tenir à l’écart des enfant s. Négliger cette précaution pourrait
occasionner des blessures graves, voire mortelles.
NOTE
■ Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident :
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait fair e rouiller la pile.
● Ne touchez ni ne déplacez aucun autre composant à l’intérieur de la télé-
commande.
● Ne pliez pas les bornes de la pile.

678
PRIUS_OM_OM47C35D_(D)

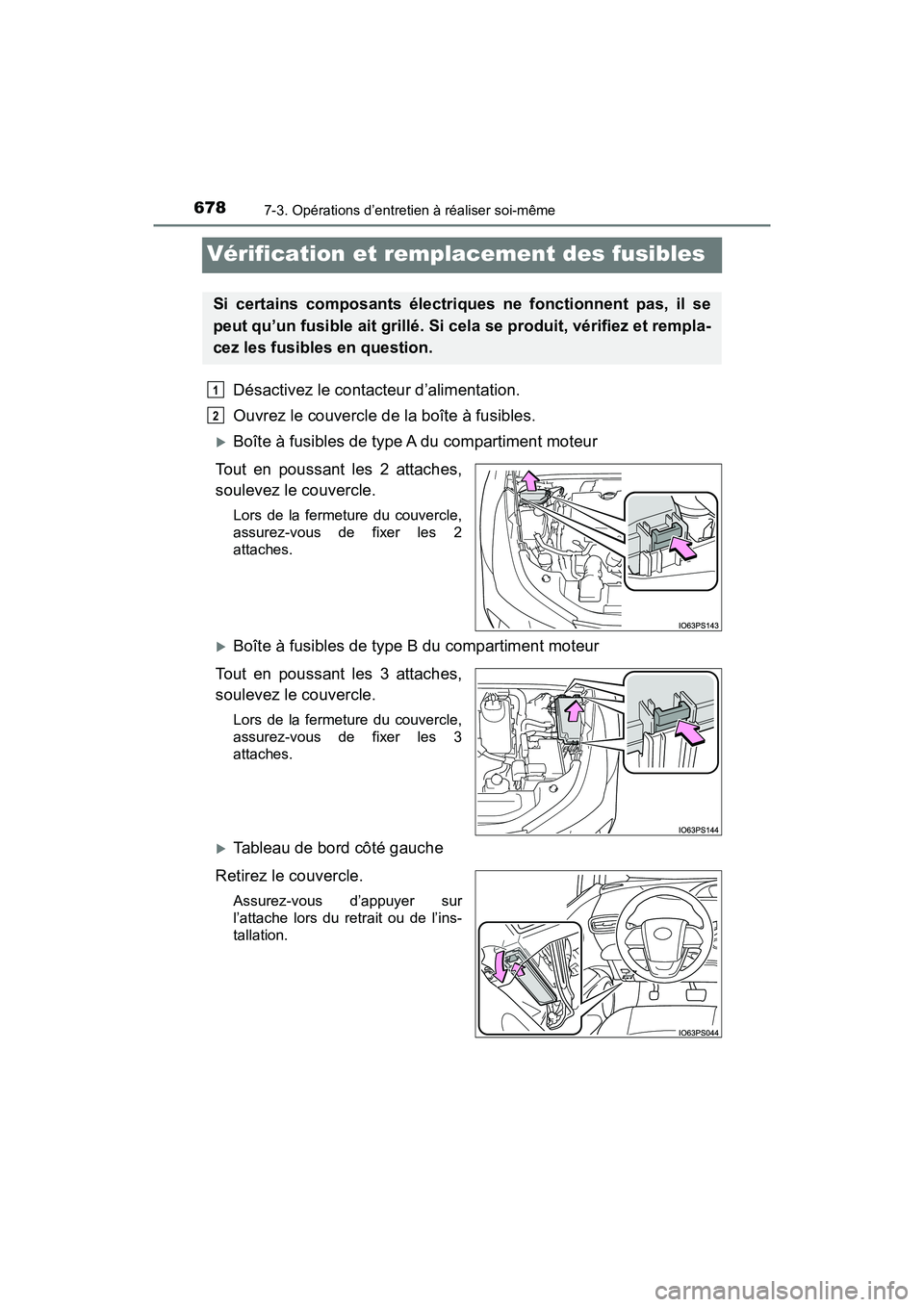

7-3. Opérations d’entretien à réaliser soi-même
Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles de type A du compartiment moteur
Tout en poussant les 2 attaches,
soulevez le couvercle.
Lors de la fermeture du couvercle,
assurez-vous de fixer les 2
attaches.
Boîte à fusibles de type B du compartiment moteur
Tout en poussant les 3 attaches,
soulevez le couvercle.
Lors de la fermeture du couvercle,
assurez-vous de fixer les 3
attaches.
Tableau de bord côté gauche
Retirez le couvercle.
Assurez-vous d’appuyer sur
l’attache lors du retrait ou de l’ins-
tallation.
Si certains composants électriques ne fonctionnent pas, il se
peut qu’un fusible ait grillé. Si cela se produit, vérifiez et rempla-
cez les fusibles en question.
1
2
