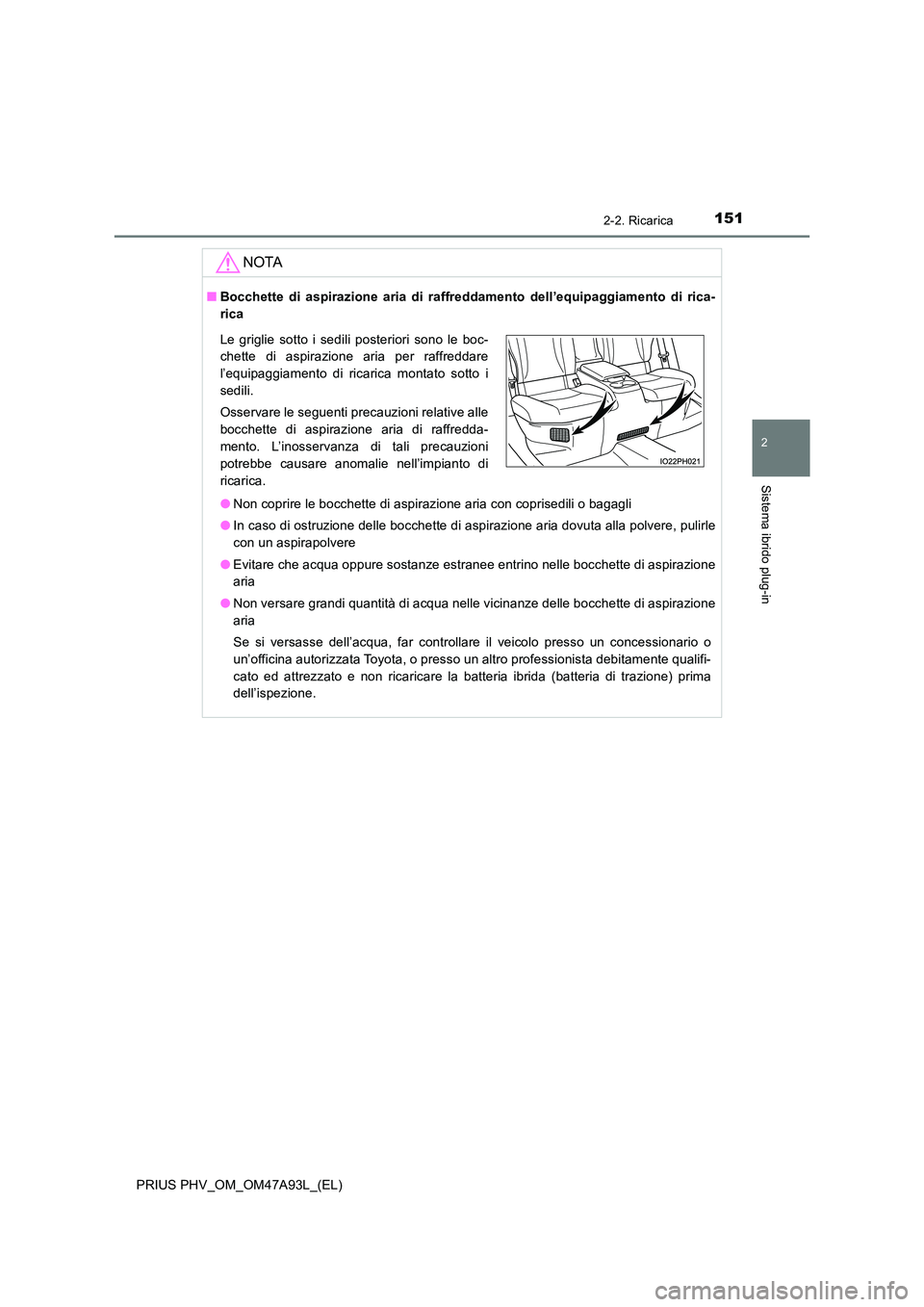

1512-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47A93L_(EL)
NOTA
■Bocchette di aspirazione aria di raffreddamento dell’equipaggiamento di rica-
rica
● Non coprire le bocchette di aspirazione aria con coprisedili o bagagli
● In caso di ostruzione delle bocchette di aspirazione aria dovuta alla polvere, pulirle
con un aspirapolvere
● Evitare che acqua oppure sostanze estranee entrino nelle bocchette di aspirazione
aria
● Non versare grandi quantità di acqua nelle vicinanze delle bocchette di aspirazione
aria
Se si versasse dell’acqua, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un altro professionista debitamente qualifi-
cato ed attrezzato e non ricaricare la batteria ibrida (batteria di trazione) prima
dell’ispezione.
Le griglie sotto i sedili posteriori sono le boc-
chette di aspirazione aria per raffreddare
l’equipaggiamento di ricarica montato sotto i
sedili.
Osservare le seguenti precauzioni relative alle
bocchette di aspirazione aria di raffredda-
mento. L’inosservanza di tali precauzioni
potrebbe causare anomalie nell’impianto di
ricarica.

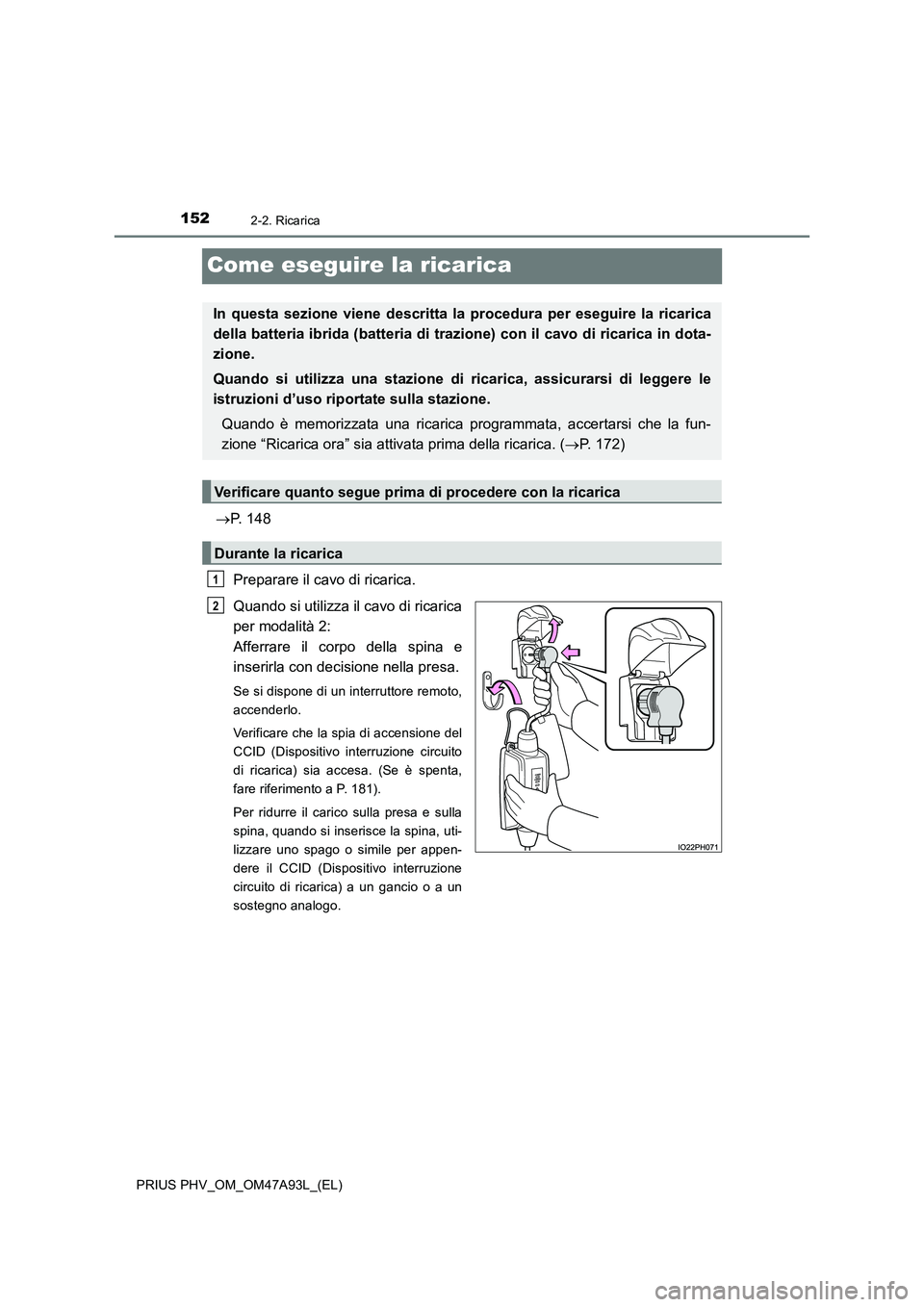

1522-2. Ricarica
PRIUS PHV_OM_OM47A93L_(EL)
Come eseguire la ricarica
P. 148
Preparare il cavo di ricarica.
Quando si utilizza il cavo di ricarica
per modalità 2:
Afferrare il corpo della spina e
inserirla con decisione nella presa.
Se si dispone di un interruttore remoto,
accenderlo.
Verificare che la spia di accensione del
CCID (Dispositivo interruzione circuito
di ricarica) sia accesa. (Se è spenta,
fare riferimento a P. 181).
Per ridurre il carico sulla presa e sulla
spina, quando si inserisce la spina, uti-
lizzare uno spago o simile per appen-
dere il CCID (Dispositivo interruzione
circuito di ricarica) a un gancio o a un
sostegno analogo.
In questa sezione viene descritta la procedura per eseguire la ricarica
della batteria ibrida (batteria di trazione) con il cavo di ricarica in dota-
zione.
Quando si utilizza una stazione di ricarica, assicurarsi di leggere le
istruzioni d’uso riportate sulla stazione.
Quando è memorizzata una ricarica programmata, accertarsi che la fun-
zione “Ricarica ora” sia attivata prima della ricarica. ( P. 172)
Verificare quanto segue prima di procedere con la ricarica
Durante la ricarica
1
2

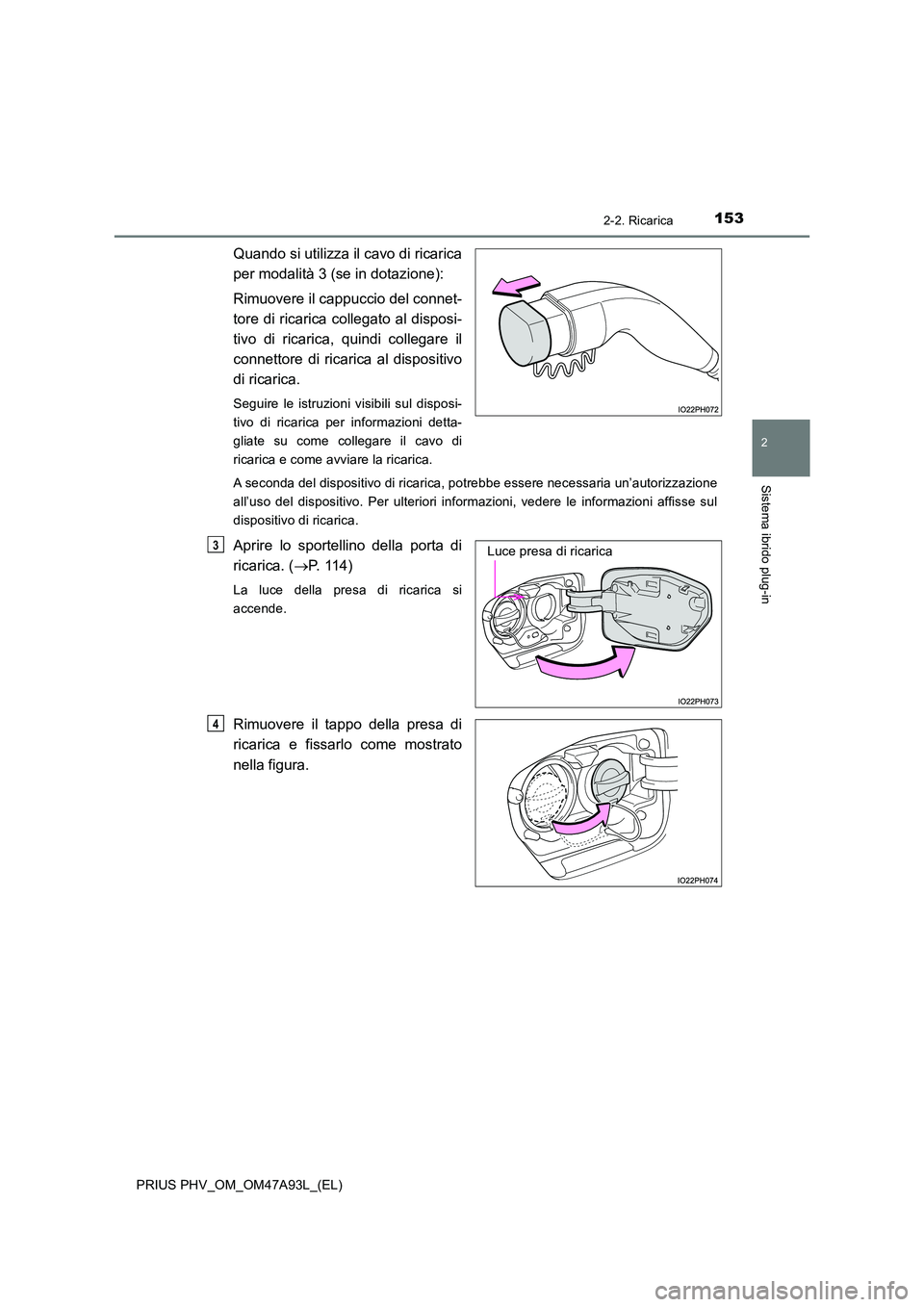

1532-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47A93L_(EL)
Quando si utilizza il cavo di ricarica
per modalità 3 (se in dotazione):
Rimuovere il cappuccio del connet-
tore di ricarica collegato al disposi-
tivo di ricarica, quindi collegare il
connettore di ricarica al dispositivo
di ricarica.
Seguire le istruzioni visibili sul disposi-
tivo di ricarica per informazioni detta-
gliate su come collegare il cavo di
ricarica e come avviare la ricarica.
A seconda del dispositivo di ricarica, potrebbe essere necessaria un’autorizzazione
all’uso del dispositivo. Per ulteriori informazioni, vedere le informazioni affisse sul
dispositivo di ricarica.
Aprire lo sportellino della porta di
ricarica. ( P. 114)
La luce della presa di ricarica si
accende.
Rimuovere il tappo della presa di
ricarica e fissarlo come mostrato
nella figura.
Luce presa di ricarica3
4

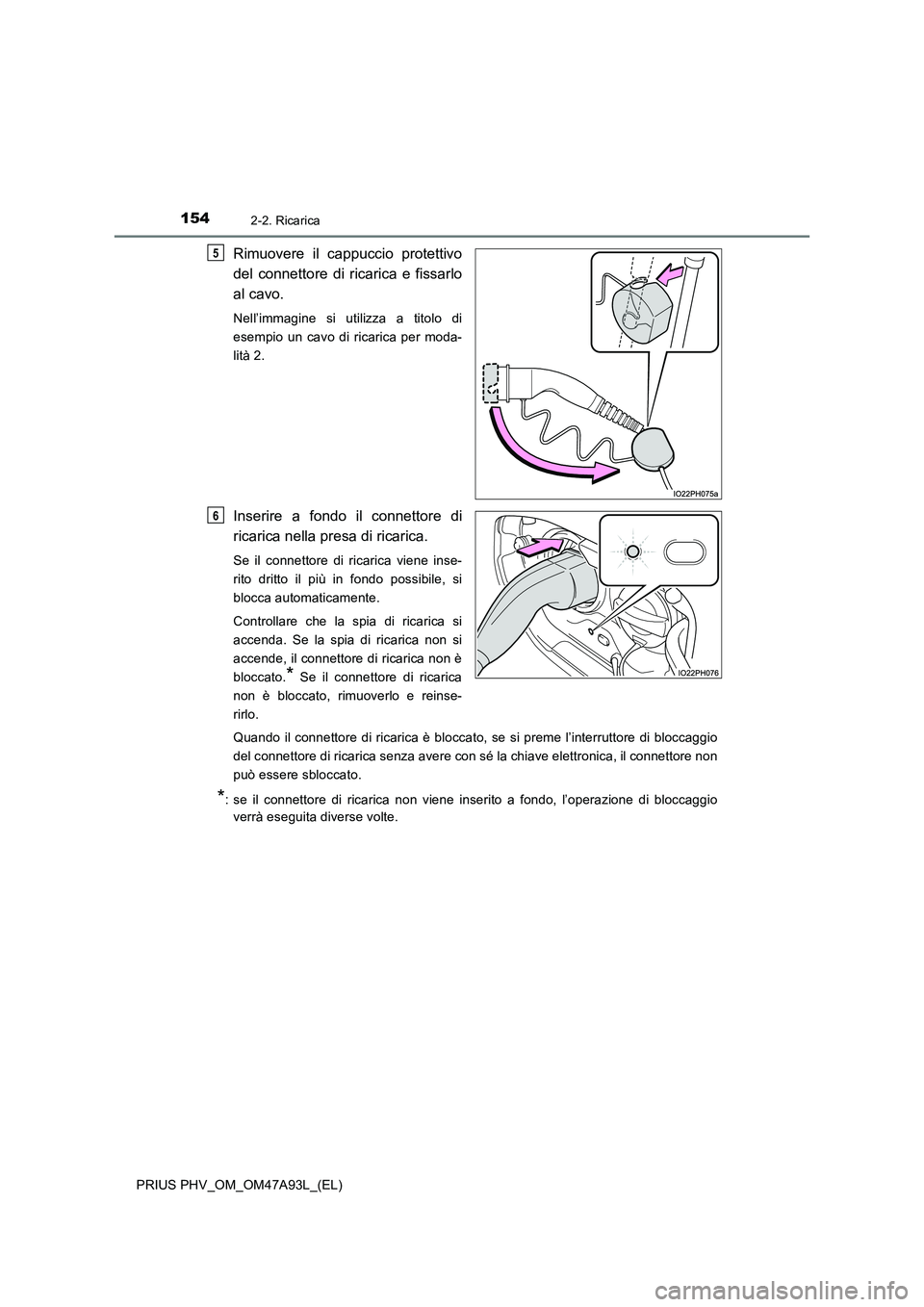

1542-2. Ricarica
PRIUS PHV_OM_OM47A93L_(EL)
Rimuovere il cappuccio protettivo
del connettore di ricarica e fissarlo
al cavo.
Nell’immagine si utilizza a titolo di
esempio un cavo di ricarica per moda-
lità 2.
Inserire a fondo il connettore di
ricarica nella presa di ricarica.
Se il connettore di ricarica viene inse-
rito dritto il più in fondo possibile, si
blocca automaticamente.
Controllare che la spia di ricarica si
accenda. Se la spia di ricarica non si
accende, il connettore di ricarica non è
bloccato.
* Se il connettore di ricarica
non è bloccato, rimuoverlo e reinse-
rirlo.
Quando il connettore di ricarica è bloccato, se si preme l’interruttore di bloccaggio
del connettore di ricarica senza avere con sé la chiave elettronica, il connettore non
può essere sbloccato.
*: se il connettore di ricarica non viene inserito a fondo, l’operazione di bloccaggio
verrà eseguita diverse volte.
5
6

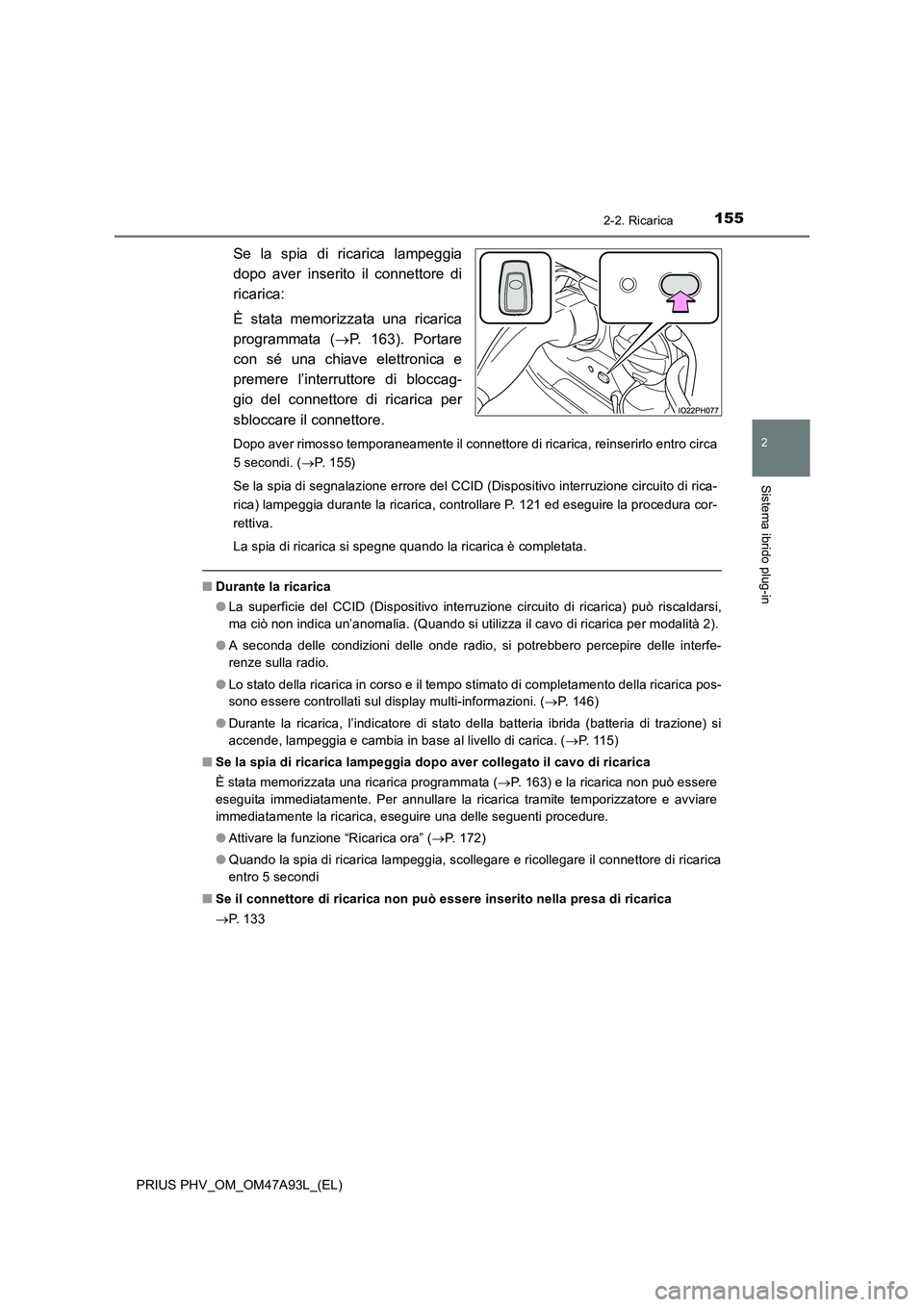

1552-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47A93L_(EL)
Se la spia di ricarica lampeggia
dopo aver inserito il connettore di
ricarica:
È stata memorizzata una ricarica
programmata (P. 163). Portare
con sé una chiave elettronica e
premere l’interruttore di bloccag-
gio del connettore di ricarica per
sbloccare il connettore.
Dopo aver rimosso temporaneamente il connettore di ricarica, reinserirlo entro circa
5 secondi. (P. 1 5 5 )
Se la spia di segnalazione errore del CCID (Dispositivo interruzione circuito di rica-
rica) lampeggia durante la ricarica, controllare P. 121 ed eseguire la procedura cor-
rettiva.
La spia di ricarica si spegne quando la ricarica è completata.
■Durante la ricarica
●La superficie del CCID (Dispositivo interruzione circuito di ricarica) può riscaldarsi,
ma ciò non indica un’anomalia. (Quando si utilizza il cavo di ricarica per modalità 2).
●A seconda delle condizioni delle onde radio, si potrebbero percepire delle interfe-
renze sulla radio.
●Lo stato della ricarica in corso e il tempo stimato di completamento della ricarica pos-
sono essere controllati sul display multi-informazioni. (P. 146)
●Durante la ricarica, l’indicatore di stato della batteria ibrida (batteria di trazione) si
accende, lampeggia e cambia in base al livello di carica. (P. 1 1 5 )
■Se la spia di ricarica lampeggia dopo aver collegato il cavo di ricarica
È stata memorizzata una ricarica programmata (P. 163) e la ricarica non può essere
eseguita immediatamente. Per annullare la ricarica tramite temporizzatore e avviare
immediatamente la ricarica, eseguire una delle seguenti procedure.
●Attivare la funzione “Ricarica ora” (P. 172)
●Quando la spia di ricarica lampeggia, scollegare e ricollegare il connettore di ricarica
entro 5 secondi
■Se il connettore di ricarica non può essere inserito nella presa di ricarica
P. 1 3 3

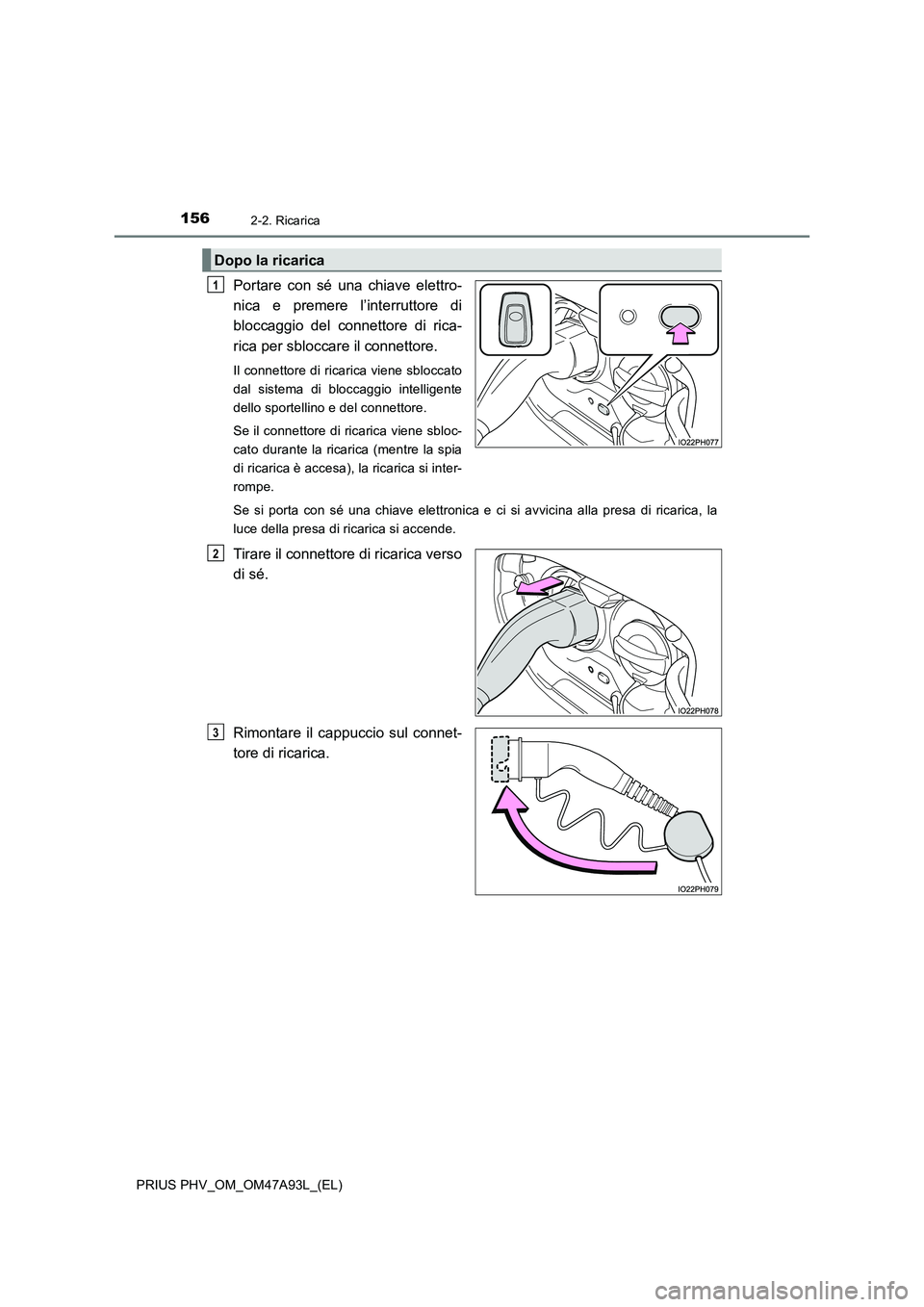

1562-2. Ricarica
PRIUS PHV_OM_OM47A93L_(EL)
Portare con sé una chiave elettro-
nica e premere l’interruttore di
bloccaggio del connettore di rica-
rica per sbloccare il connettore.
Il connettore di ricarica viene sbloccato
dal sistema di bloccaggio intelligente
dello sportellino e del connettore.
Se il connettore di ricarica viene sbloc-
cato durante la ricarica (mentre la spia
di ricarica è accesa), la ricarica si inter-
rompe.
Se si porta con sé una chiave elettronica e ci si avvicina alla presa di ricarica, la
luce della presa di ricarica si accende.
Tirare il connettore di ricarica verso
di sé.
Rimontare il cappuccio sul connet-
tore di ricarica.
Dopo la ricarica
1
2
3

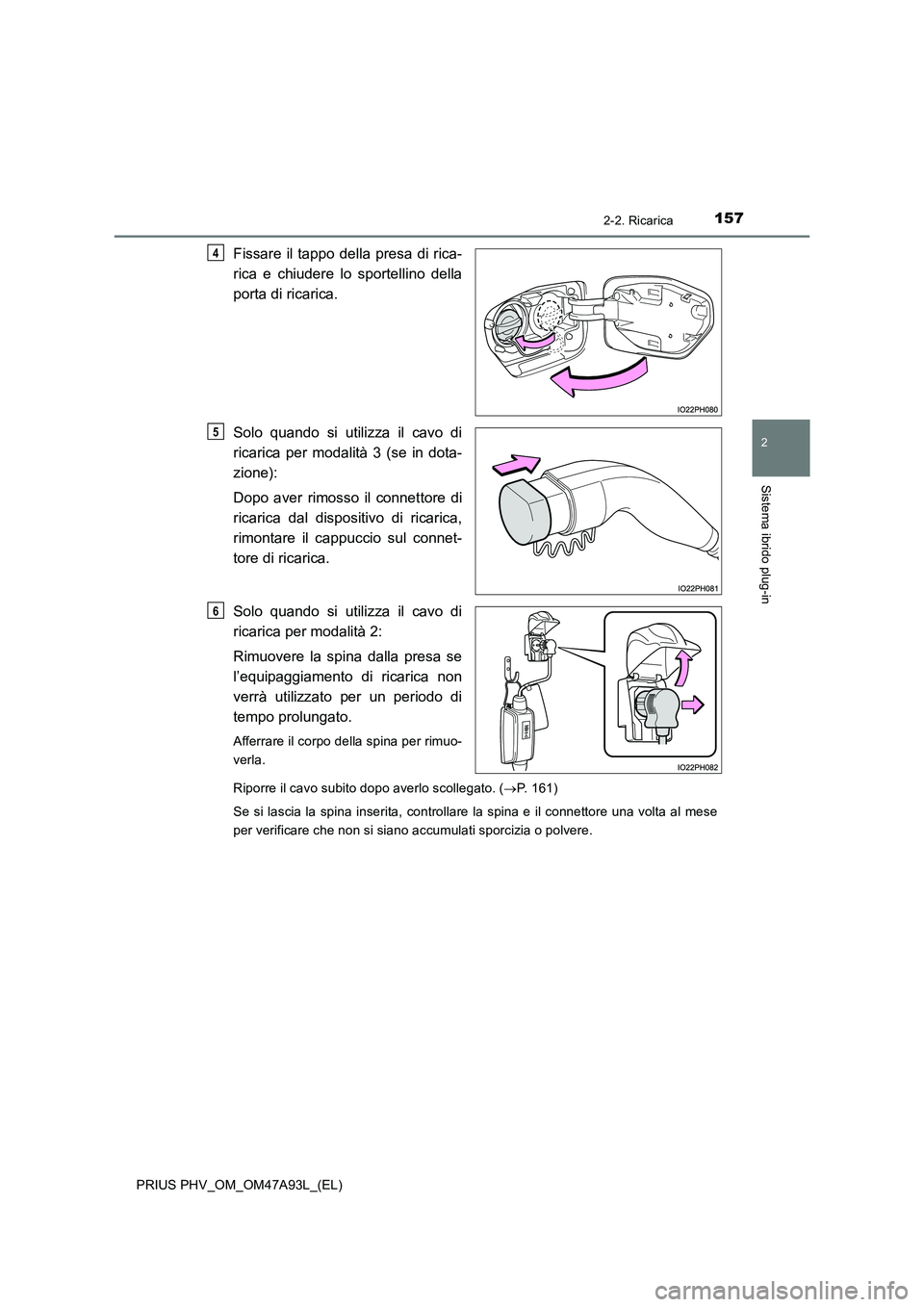

1572-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47A93L_(EL)
Fissare il tappo della presa di rica-
rica e chiudere lo sportellino della
porta di ricarica.
Solo quando si utilizza il cavo di
ricarica per modalità 3 (se in dota-
zione):
Dopo aver rimosso il connettore di
ricarica dal dispositivo di ricarica,
rimontare il cappuccio sul connet-
tore di ricarica.
Solo quando si utilizza il cavo di
ricarica per modalità 2:
Rimuovere la spina dalla presa se
l’equipaggiamento di ricarica non
verrà utilizzato per un periodo di
tempo prolungato.
Afferrare il corpo della spina per rimuo-
verla.
Riporre il cavo subito dopo averlo scollegato. ( P. 161)
Se si lascia la spina inserita, controllare la spina e il connettore una volta al mese
per verificare che non si siano accumulati sporcizia o polvere.
4
5
6

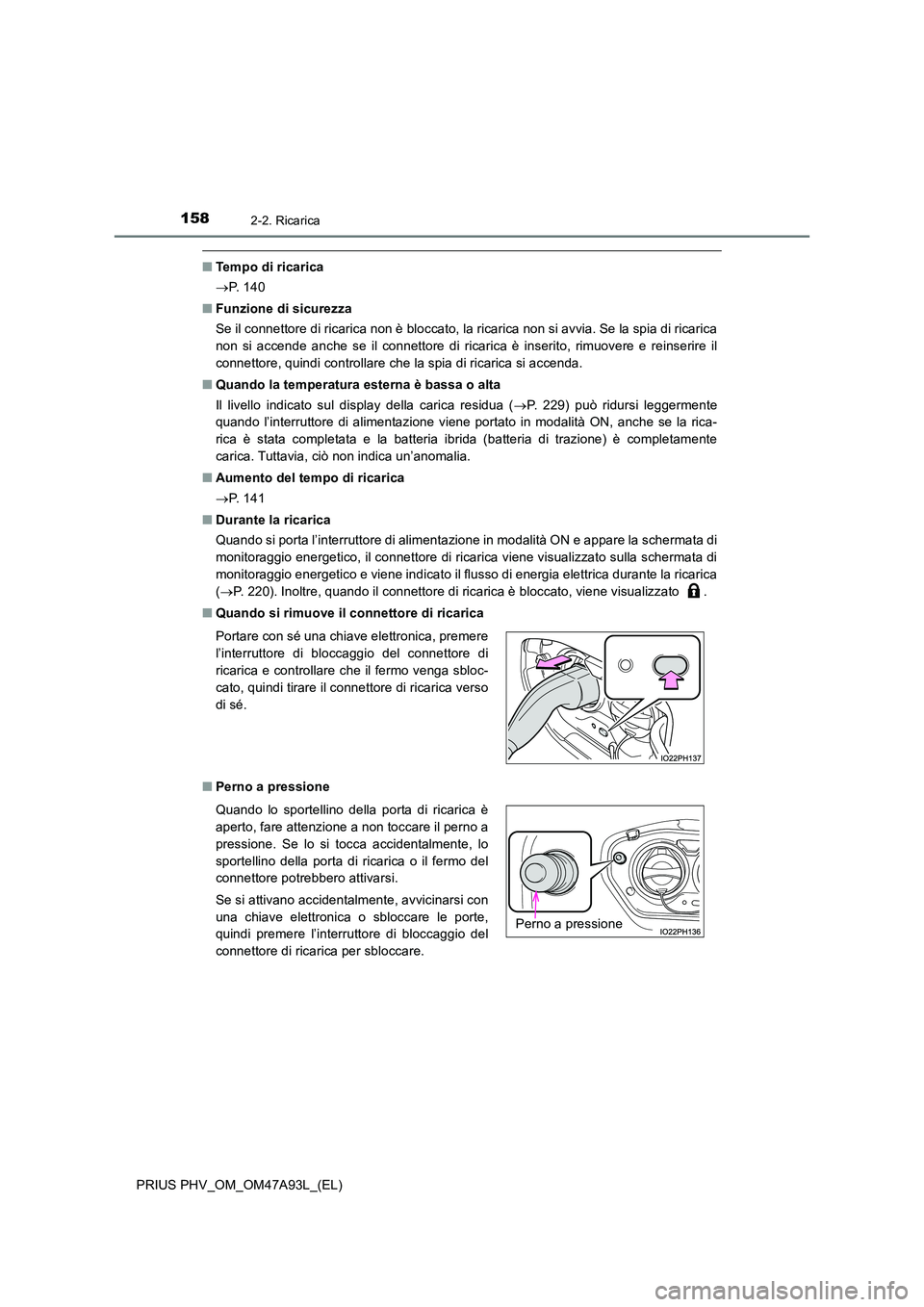

1582-2. Ricarica
PRIUS PHV_OM_OM47A93L_(EL)
■Tempo di ricarica
 P. 1 4 0
■ Funzione di sicurezza
Se il connettore di ricarica non è bloccato, la ricarica non si avvia. Se la spia di ricarica
non si accende anche se il connettore di ricarica è inserito, rimuovere e reinserire il
connettore, quindi controllare che la spia di ricarica si accenda.
■ Quando la temperatura esterna è bassa o alta
Il livello indicato sul display della carica residua ( P. 229) può ridursi leggermente
quando l’interruttore di alimentazione viene portato in modalità ON, anche se la rica-
rica è stata completata e la batteria ibrida (batteria di trazione) è completamente
carica. Tuttavia, ciò non indica un’anomalia.
■ Aumento del tempo di ricarica
 P. 1 4 1
■ Durante la ricarica
Quando si porta l’interruttore di alimentazione in modalità ON e appare la schermata di
monitoraggio energetico, il connettore di ricarica viene visualizzato sulla schermata di
monitoraggio energetico e viene indicato il flusso di energia elettrica durante la ricarica
( P. 220). Inoltre, quando il connettore di ricarica è bloccato, viene visualizzato .
■ Quando si rimuove il connettore di ricarica
■ Perno a pressione
Portare con sé una chiave elettronica, premere
l’interruttore di bloccaggio del connettore di
ricarica e controllare che il fermo venga sbloc-
cato, quindi tirare il connettore di ricarica verso
di sé.
Quando lo sportellino della porta di ricarica è
aperto, fare attenzione a non toccare il perno a
pressione. Se lo si tocca accidentalmente, lo
sportellino della porta di ricarica o il fermo del
connettore potrebbero attivarsi.
Se si attivano accidentalmente, avvicinarsi con
una chiave elettronica o sbloccare le porte,
quindi premere l’interruttore di bloccaggio del
connettore di ricarica per sbloccare.
Perno a pressione

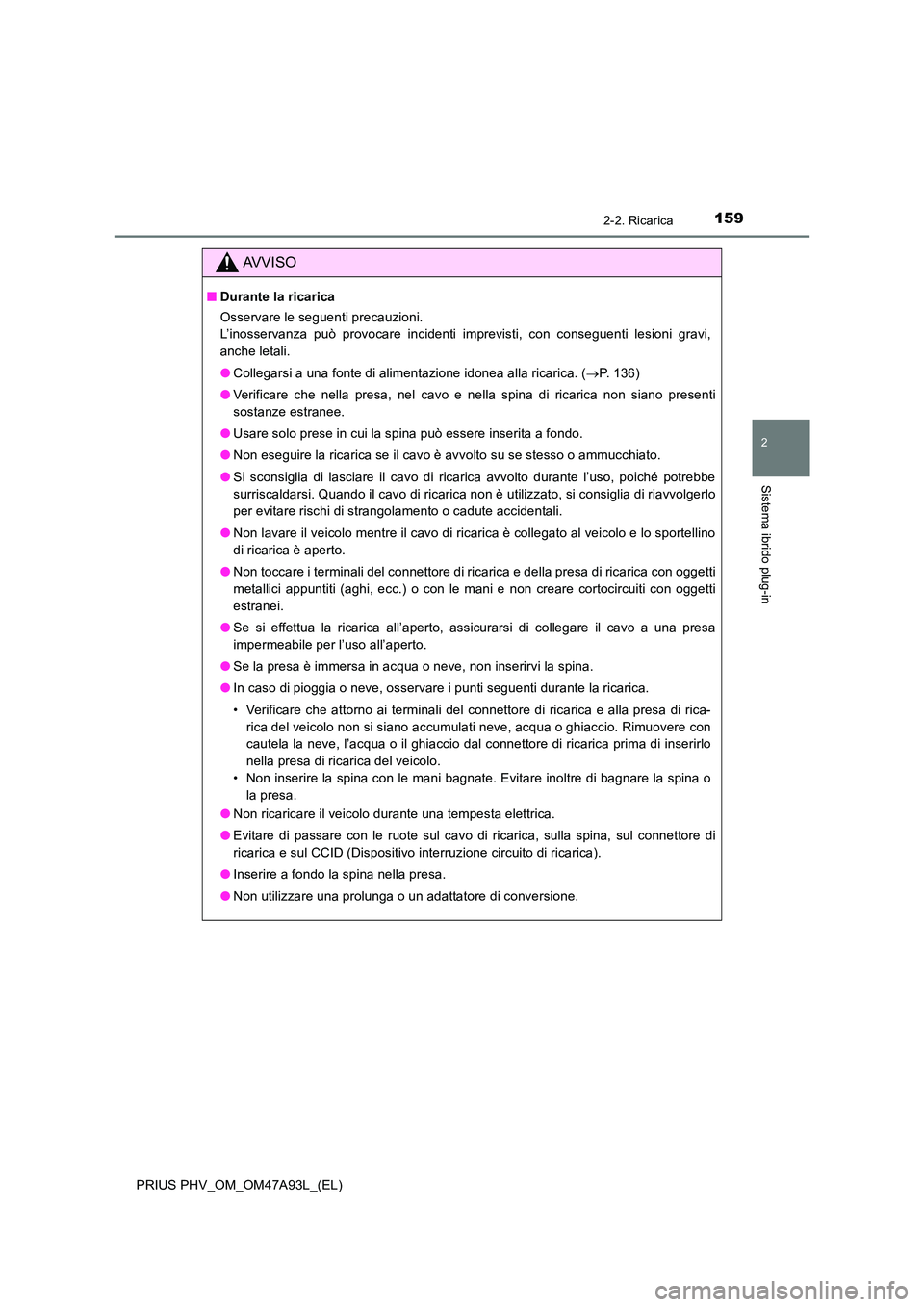

1592-2. Ricarica
2
Sistema ibrido plug-in
PRIUS PHV_OM_OM47A93L_(EL)
AVVISO
■Durante la ricarica
Osservare le seguenti precauzioni.
L’inosservanza può provocare incidenti imprevisti, con conseguenti lesioni gravi,
anche letali.
● Collegarsi a una fonte di alimentazione idonea alla ricarica. (P. 136)
● Verificare che nella presa, nel cavo e nella spina di ricarica non siano presenti
sostanze estranee.
● Usare solo prese in cui la spina può essere inserita a fondo.
● Non eseguire la ricarica se il cavo è avvolto su se stesso o ammucchiato.
● Si sconsiglia di lasciare il cavo di ricarica avvolto durante l’uso, poiché potrebbe
surriscaldarsi. Quando il cavo di ricarica non è utilizzato, si consiglia di riavvolgerlo
per evitare rischi di strangolamento o cadute accidentali.
● Non lavare il veicolo mentre il cavo di ricarica è collegato al veicolo e lo sportellino
di ricarica è aperto.
● Non toccare i terminali del connettore di ricarica e della presa di ricarica con oggetti
metallici appuntiti (aghi, ecc.) o con le mani e non creare cortocircuiti con oggetti
estranei.
● Se si effettua la ricarica all’aperto, assicurarsi di collegare il cavo a una presa
impermeabile per l’uso all’aperto.
● Se la presa è immersa in acqua o neve, non inserirvi la spina.
● In caso di pioggia o neve, osservare i punti seguenti durante la ricarica.
• Verificare che attorno ai terminali del connettore di ricarica e alla presa di rica-
rica del veicolo non si siano accumulati neve, acqua o ghiaccio. Rimuovere con
cautela la neve, l’acqua o il ghiaccio dal connettore di ricarica prima di inserirlo
nella presa di ricarica del veicolo.
• Non inserire la spina con le mani bagnate. Evitare inoltre di bagnare la spina o
la presa.
● Non ricaricare il veicolo durante una tempesta elettrica.
● Evitare di passare con le ruote sul cavo di ricarica, sulla spina, sul connettore di
ricarica e sul CCID (Dispositivo interruzione circuito di ricarica).
● Inserire a fondo la spina nella presa.
● Non utilizzare una prolunga o un adattatore di conversione.

1602-2. Ricarica
PRIUS PHV_OM_OM47A93L_(EL)

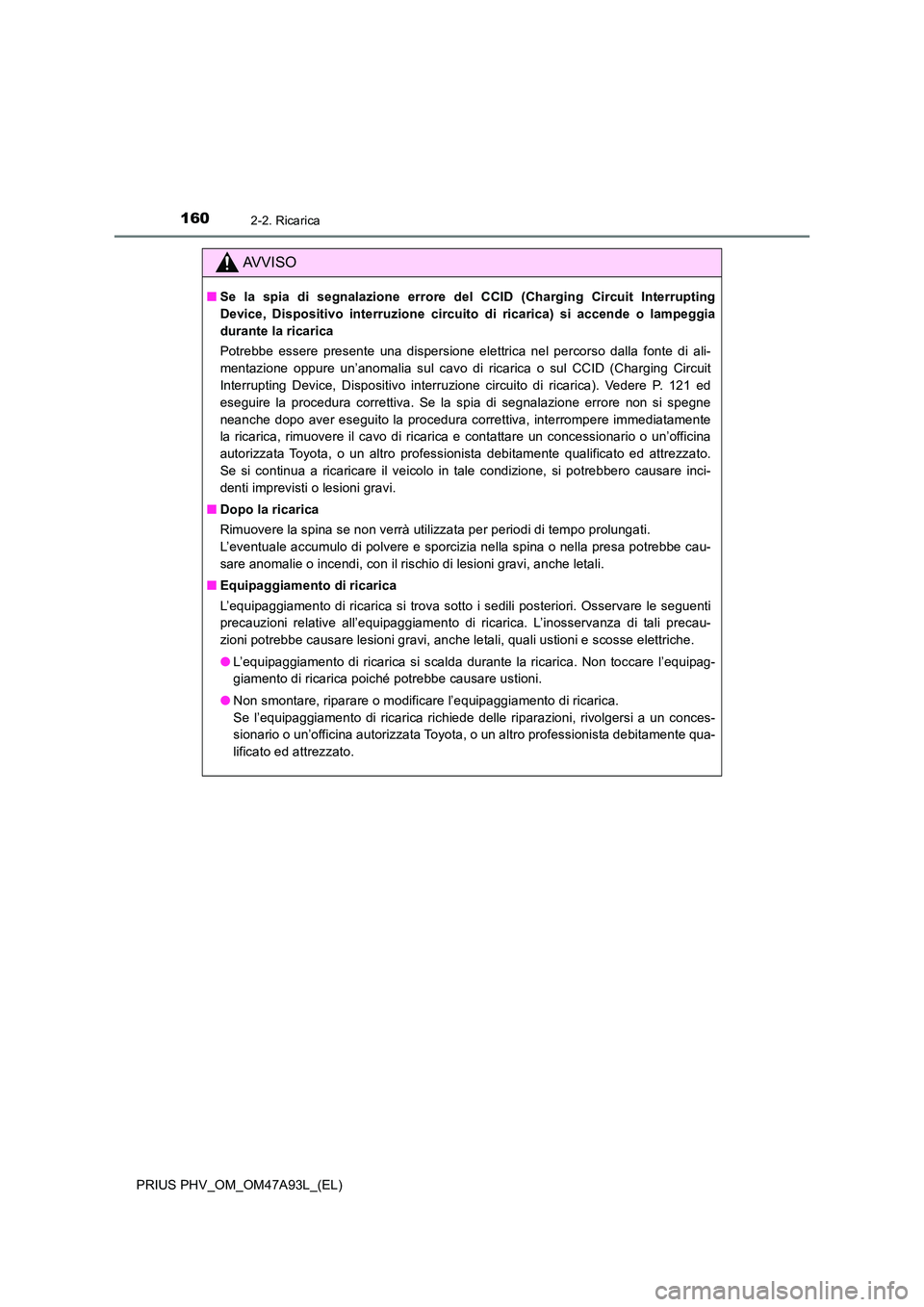

AVVISO
■Se la spia di segnalazione errore del CCID (Charging Circuit Interrupting
Device, Dispositivo interruzione circuito di ricarica) si accende o lampeggia
durante la ricarica
Potrebbe essere presente una dispersione elettrica nel percorso dalla fonte di ali-
mentazione oppure un’anomalia sul cavo di ricarica o sul CCID (Charging Circuit
Interrupting Device, Dispositivo interruzione circuito di ricarica). Vedere P. 121 ed
eseguire la procedura correttiva. Se la spia di segnalazione errore non si spegne
neanche dopo aver eseguito la procedura correttiva, interrompere immediatamente
la ricarica, rimuovere il cavo di ricarica e contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Se si continua a ricaricare il veicolo in tale condizione, si potrebbero causare inci-
denti imprevisti o lesioni gravi.
■ Dopo la ricarica
Rimuovere la spina se non verrà utilizzata per periodi di tempo prolungati.
L’eventuale accumulo di polvere e sporcizia nella spina o nella presa potrebbe cau-
sare anomalie o incendi, con il rischio di lesioni gravi, anche letali.
■ Equipaggiamento di ricarica
L’equipaggiamento di ricarica si trova sotto i sedili posteriori. Osservare le seguenti
precauzioni relative all’equipaggiamento di ricarica. L’inosservanza di tali precau-
zioni potrebbe causare lesioni gravi, anche letali, quali ustioni e scosse elettriche.
● L’equipaggiamento di ricarica si scalda durante la ricarica. Non toccare l’equipag-
giamento di ricarica poiché potrebbe causare ustioni.
● Non smontare, riparare o modificare l’equipaggiamento di ricarica.
Se l’equipaggiamento di ricarica richiede delle riparazioni, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o un altro professionista debitamente qua-
lificato ed attrezzato.
