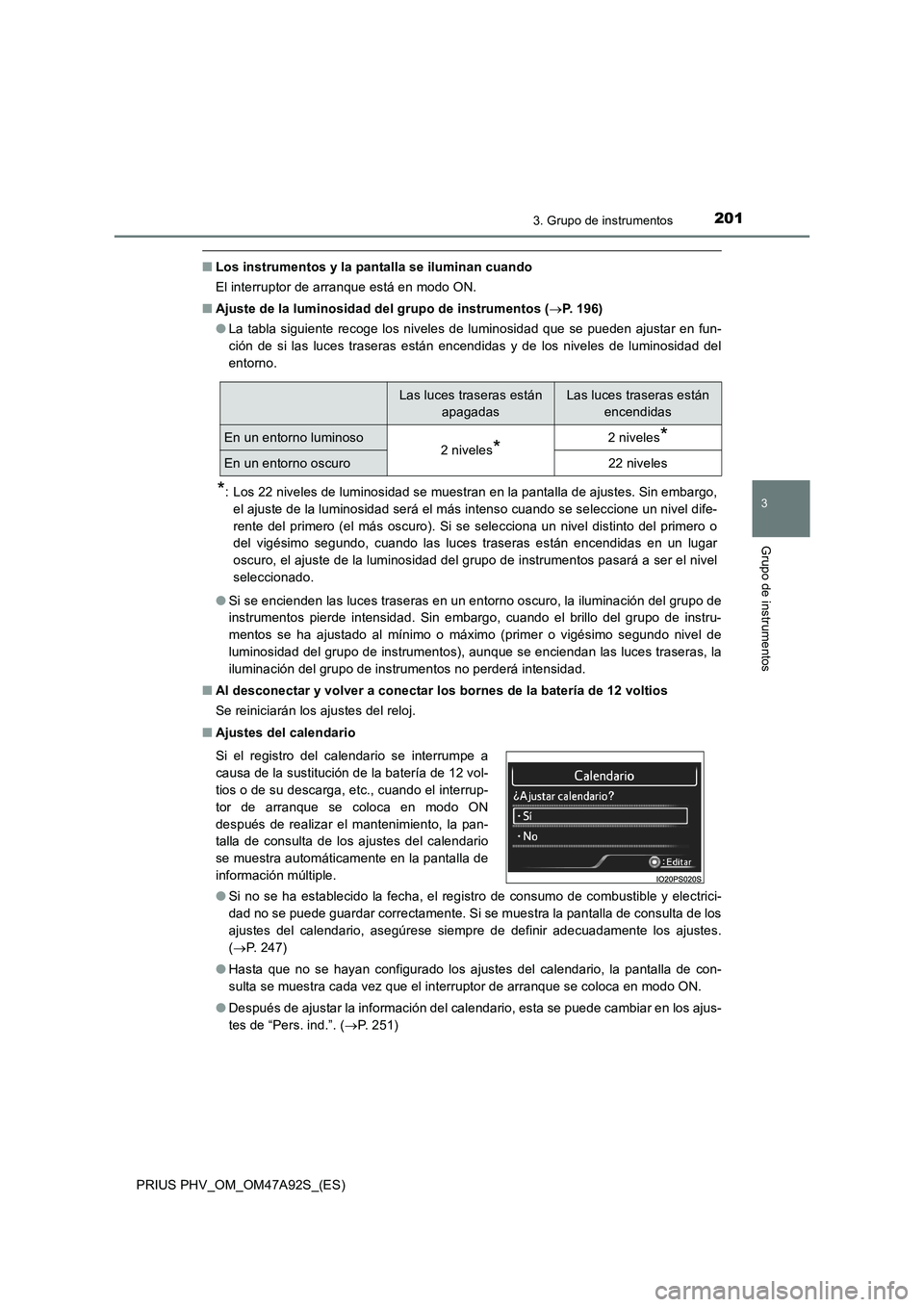

2013. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
■Los instrumentos y la pantalla se iluminan cuando
El interruptor de arranque está en modo ON.
■Ajuste de la luminosidad del grupo de instrumentos (P. 196)
●La tabla siguiente recoge los niveles de luminosidad que se pueden ajustar en fun-
ción de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno.
*: Los 22 niveles de luminosidad se muestran en la pantalla de ajustes. Sin embargo,
el ajuste de la luminosidad será el más intenso cuando se seleccione un nivel dife-
rente del primero (el más oscuro). Si se selecciona un nivel distinto del primero o
del vigésimo segundo, cuando las luces traseras están encendidas en un lugar
oscuro, el ajuste de la luminosidad del grupo de instrumentos pasará a ser el nivel
seleccionado.
●Si se encienden las luces traseras en un entorno oscuro, la iluminación del grupo de
instrumentos pierde intensidad. Sin embargo, cuando el brillo del grupo de instru-
mentos se ha ajustado al mínimo o máximo (primer o vigésimo segundo nivel de
luminosidad del grupo de instrumentos), aunque se enciendan las luces traseras, la
iluminación del grupo de instrumentos no perderá intensidad.
■Al desconectar y volver a conectar los bornes de la batería de 12 voltios
Se reiniciarán los ajustes del reloj.
■Ajustes del calendario
●Si no se ha establecido la fecha, el registro de consumo de combustible y electrici-
dad no se puede guardar correctamente. Si se muestra la pantalla de consulta de los
ajustes del calendario, asegúrese siempre de definir adecuadamente los ajustes.
(P. 247)
●Hasta que no se hayan configurado los ajustes del calendario, la pantalla de con-
sulta se muestra cada vez que el interruptor de arranque se coloca en modo ON.
●Después de ajustar la información del calendario, esta se puede cambiar en los ajus-
tes de “Pers. ind.”. (P. 251)
Las luces traseras están
apagadasLas luces traseras están
encendidas
En un entorno luminoso2 niveles*2 niveles*
En un entorno oscuro22 niveles
Si el registro del calendario se interrumpe a
causa de la sustitución de la batería de 12 vol-
tios o de su descarga, etc., cuando el interrup-
tor de arranque se coloca en modo ON
después de realizar el mantenimiento, la pan-
talla de consulta de los ajustes del calendario
se muestra automáticamente en la pantalla de
información múltiple.

2023. Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
■ Pantalla de cristal líquido
Es posible que aparezcan en pantalla pequeños puntos negros o puntos brillantes.
Este fenómeno es característico de las pantallas de cristal líquido y no impide el uso
de la pantalla.
■ Pantalla emergente
Determinadas funciones, como el interruptor de selección del modo de conducción y
el sistema de aire acondicionado, son pantallas de visualización emergentes y relacio-
nadas con el funcionamiento mostradas en la pantalla de información múltiple. Si no
se desean visualizar las pantallas emergentes de estas funciones, se pueden desacti-
var en los ajustes de “Pers. ind.”. ( P. 2 5 1 )
ADVERTENCIA
■Cómo evitar accidentes
■ Medidas de precaución durante la conducción
Por razones de seguridad, procure evitar en la medida de lo posible todo acciona-
miento del interruptor de control del instrumento mientras conduce y no mirar conti-
nuamente a la pantalla de información múltiple durante la conducción. Detenga el
vehículo y accione entonces el interruptor de control del instrumento. De lo contra-
rio, podría manejar mal el volante y sufrir un accidente.
AV I S O
■ Utilización de la pantalla de información a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal
líquido. A temperaturas extremadamente bajas, el monitor de visualización de infor-
mación tiene una respuesta lenta y los cambios de la información mostrada pueden
retrasarse.
No coloque ningún objeto ni pegue adhesivos
en la parte delantera del grupo de instrumen-
tos. El objeto podría oscurecer u obstaculizar
la pantalla, o bien reflejarse en ella, lo que
podría provocar un accidente.

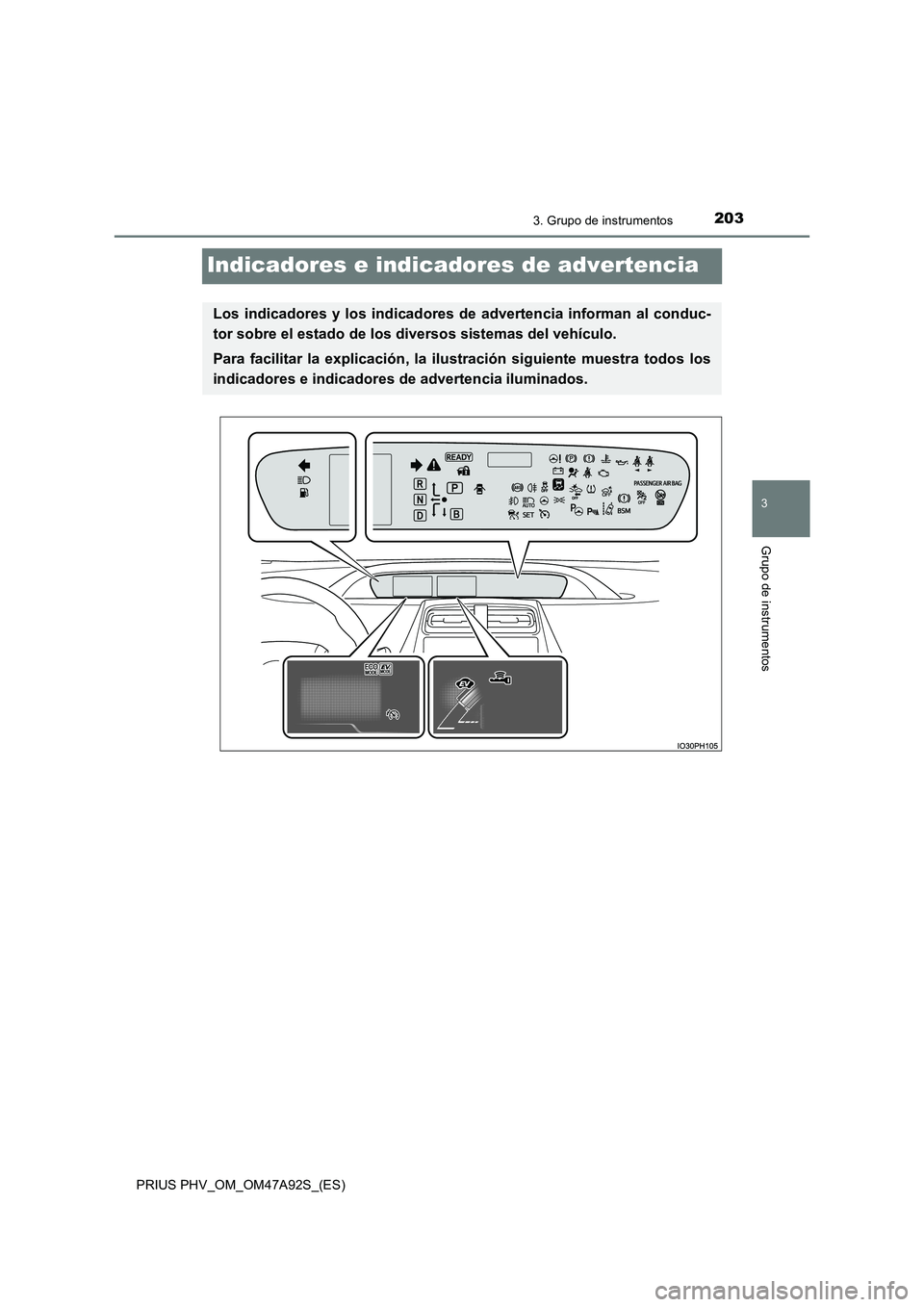

2033. Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
3
Grupo de instrumentos
Indicadores e indicadores de advertencia
Los indicadores y los indicadores de advertencia informan al conduc-
tor sobre el estado de los diversos sistemas del vehículo.
Para facilitar la explicación, la ilustración siguiente muestra todos los
indicadores e indicadores de advertencia iluminados.

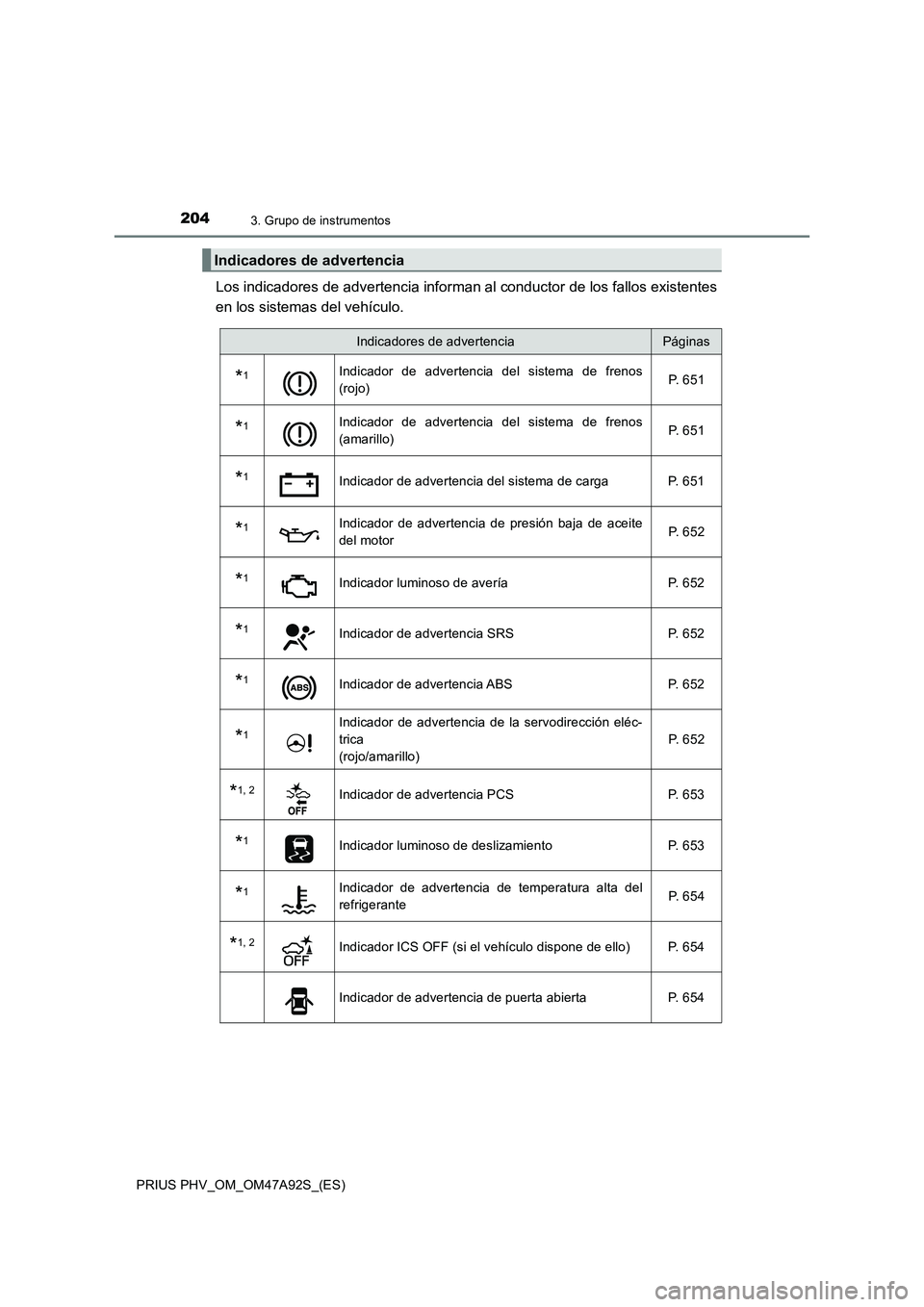

2043. Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
Los indicadores de advertencia informan al conductor de los fallos existentes
en los sistemas del vehículo.
Indicadores de advertencia
Indicadores de advertenciaPáginas
*1Indicador de advertencia del sistema de frenos
(rojo) P. 6 5 1
*1Indicador de advertencia del sistema de frenos
(amarillo) P. 6 5 1
*1Indicador de advertencia del sistema de carga P. 651
*1Indicador de advertencia de presión baja de aceite
del motor P. 6 5 2
*1Indicador luminoso de avería P. 652
*1Indicador de advertencia SRS P. 652
*1Indicador de advertencia ABS P. 652
*1Indicador de advertencia de la servodirección eléc-
trica
(rojo/amarillo)
P. 6 5 2
*1, 2Indicador de advertencia PCS P. 653
*1Indicador luminoso de deslizamiento P. 653
*1Indicador de advertencia de temperatura alta del
refrigerante P. 6 5 4
*1, 2Indicador ICS OFF (si el vehículo dispone de ello) P. 654
Indicador de advertencia de puerta abierta P. 654

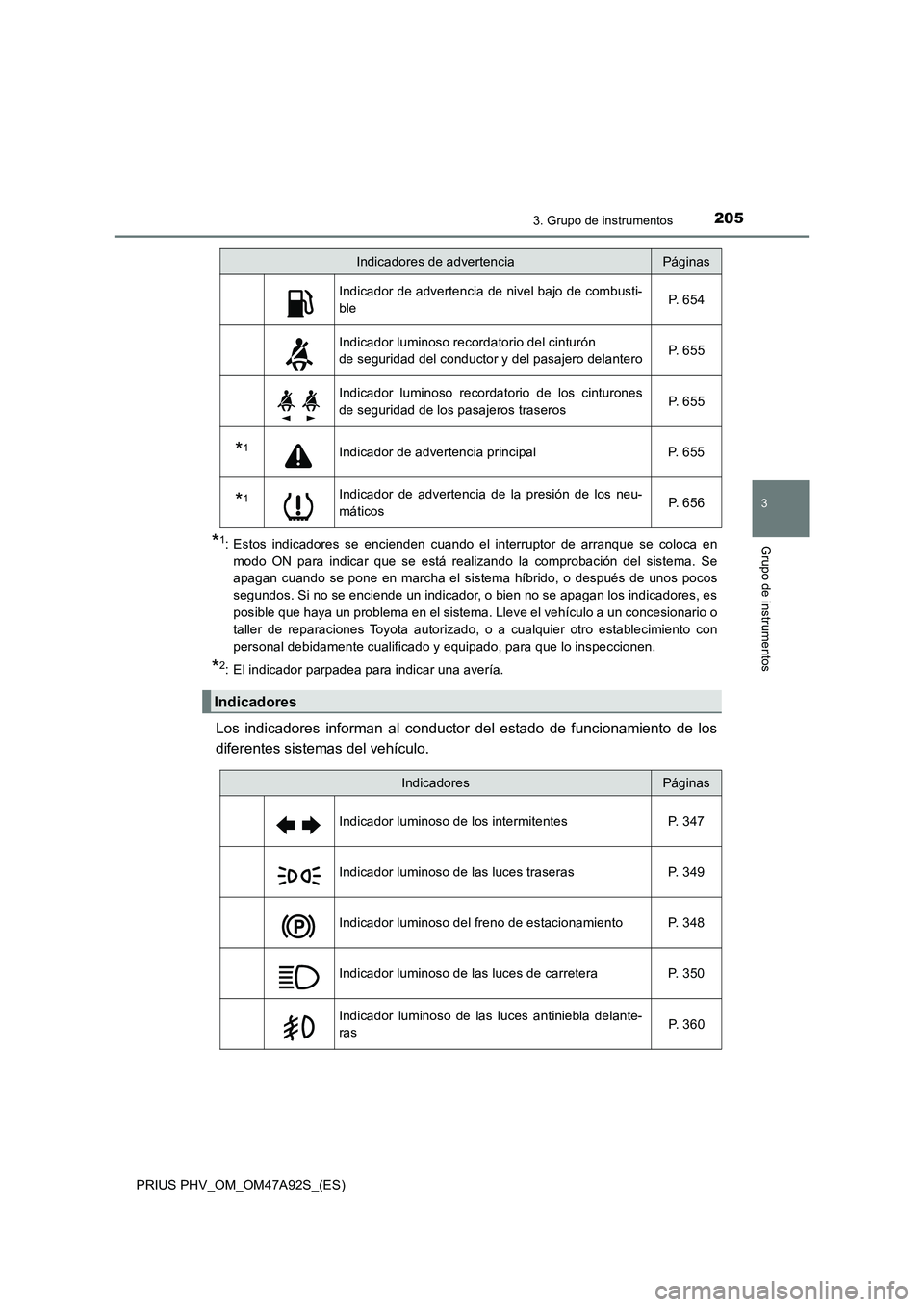

2053. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en
modo ON para indicar que se está realizando la comprobación del sistema. Se
apagan cuando se pone en marcha el sistema híbrido, o después de unos pocos
segundos. Si no se enciende un indicador, o bien no se apagan los indicadores, es
posible que haya un problema en el sistema. Lleve el vehículo a un concesionario o
taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con
personal debidamente cualificado y equipado, para que lo inspeccionen.
*2: El indicador parpadea para indicar una avería.
Los indicadores informan al conductor del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicador de advertencia de nivel bajo de combusti-
bleP. 6 5 4
Indicador luminoso recordatorio del cinturón
de seguridad del conductor y del pasajero delanteroP. 6 5 5
Indicador luminoso recordatorio de los cinturones
de seguridad de los pasajeros traserosP. 6 5 5
*1Indicador de advertencia principal P. 655
*1Indicador de advertencia de la presión de los neu-
máticosP. 6 5 6
Indicadores
Indicadores de advertenciaPáginas
IndicadoresPáginas
Indicador luminoso de los intermitentes P. 347
Indicador luminoso de las luces traseras P. 349
Indicador luminoso del freno de estacionamiento P. 348
Indicador luminoso de las luces de carretera P. 350
Indicador luminoso de las luces antiniebla delante-
rasP. 3 6 0

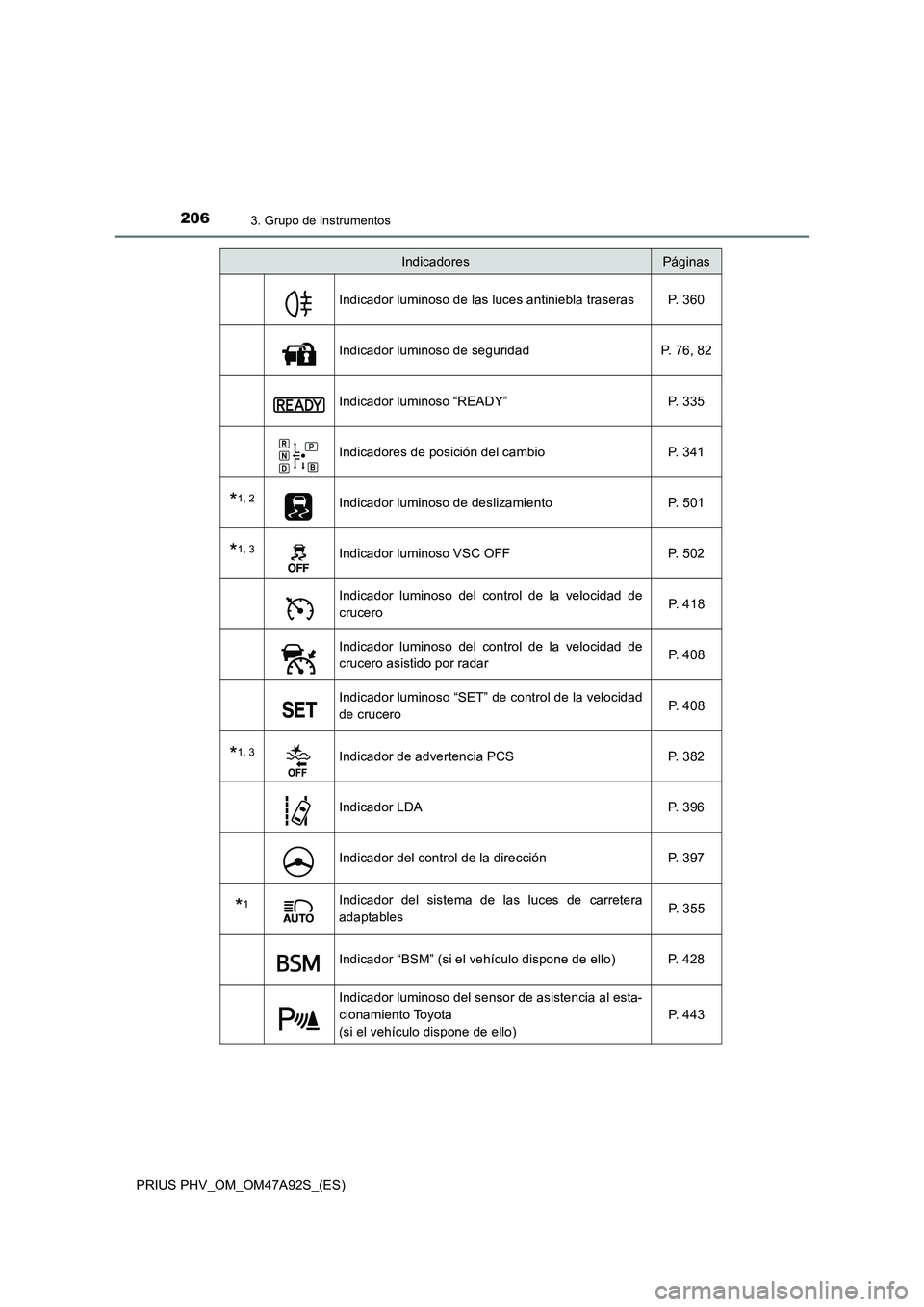

2063. Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
Indicador luminoso de las luces antiniebla traseras P. 360
Indicador luminoso de seguridad P. 76, 82
Indicador luminoso “READY” P. 335
Indicadores de posición del cambio P. 341
*1, 2Indicador luminoso de deslizamiento P. 501
*1, 3Indicador luminoso VSC OFF P. 502
Indicador luminoso del control de la velocidad de
crucero P. 4 1 8
Indicador luminoso del control de la velocidad de
crucero asistido por radar P. 4 0 8
Indicador luminoso “SET” de control de la velocidad
de crucero P. 4 0 8
*1, 3Indicador de advertencia PCS P. 382
Indicador LDA P. 396
Indicador del control de la dirección P. 397
*1Indicador del sistema de las luces de carretera
adaptables P. 3 5 5
Indicador “BSM” (si el vehículo dispone de ello) P. 428
Indicador luminoso del sensor de asistencia al esta-
cionamiento Toyota
(si el vehículo dispone de ello)
P. 4 4 3
IndicadoresPáginas

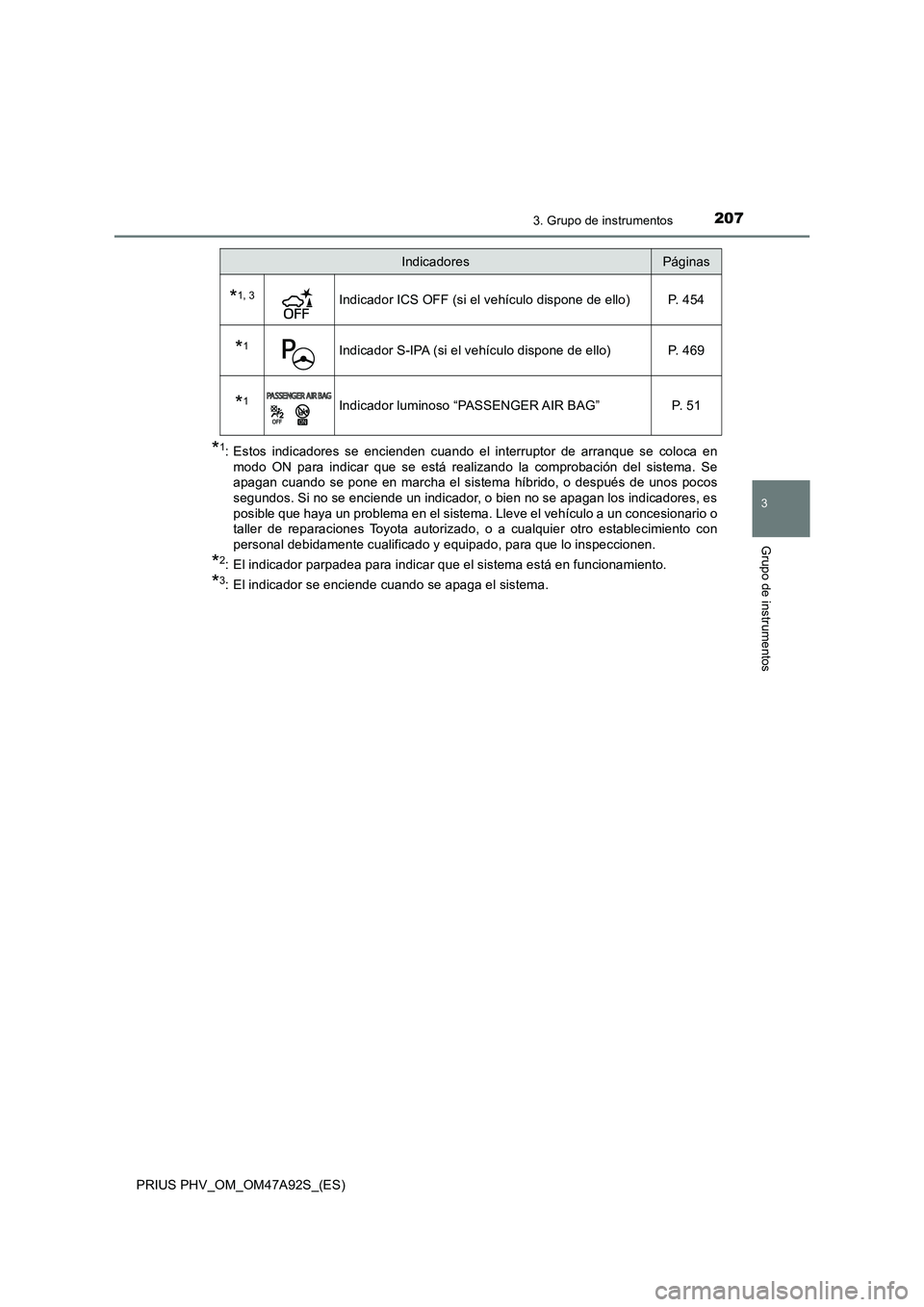

2073. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en modo ON para indicar que se está realizando la comprobación del sistema. Seapagan cuando se pone en marcha el sistema híbrido, o después de unos pocos
segundos. Si no se enciende un indicador, o bien no se apagan los indicadores, es posible que haya un problema en el sistema. Lleve el vehículo a un concesionario otaller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con
personal debidamente cualificado y equipado, para que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador se enciende cuando se apaga el sistema.
*1, 3Indicador ICS OFF (si el vehículo dispone de ello) P. 454
*1Indicador S-IPA (si el vehículo dispone de ello) P. 469
*1Indicador luminoso “PASSENGER AIR BAG” P. 51
IndicadoresPáginas

2083. Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)■
Pantalla principal y pantalla de información múltiple
*1: El indicador que se muestra cambia en función del modo de funcionamiento actual
del sistema híbrido Plug-in.
*2: El indicador que se muestra cambia en función del modo de conducción actual.
Indicadores y símbolos que se muestran en la pantalla
IndicadoresPáginas
*1Indicador de modo de conducción EV P. 94
*1Indicador de modo EV City P. 94
*1Indicador de modo de carga de la batería híbrida P. 95
*2Indicador luminoso “ECO MODE” P. 423
*2Indicador luminoso “PWR MODE” P. 423
Indicador luminoso del limitador de velocidad P. 425
Indicador EV P. 227

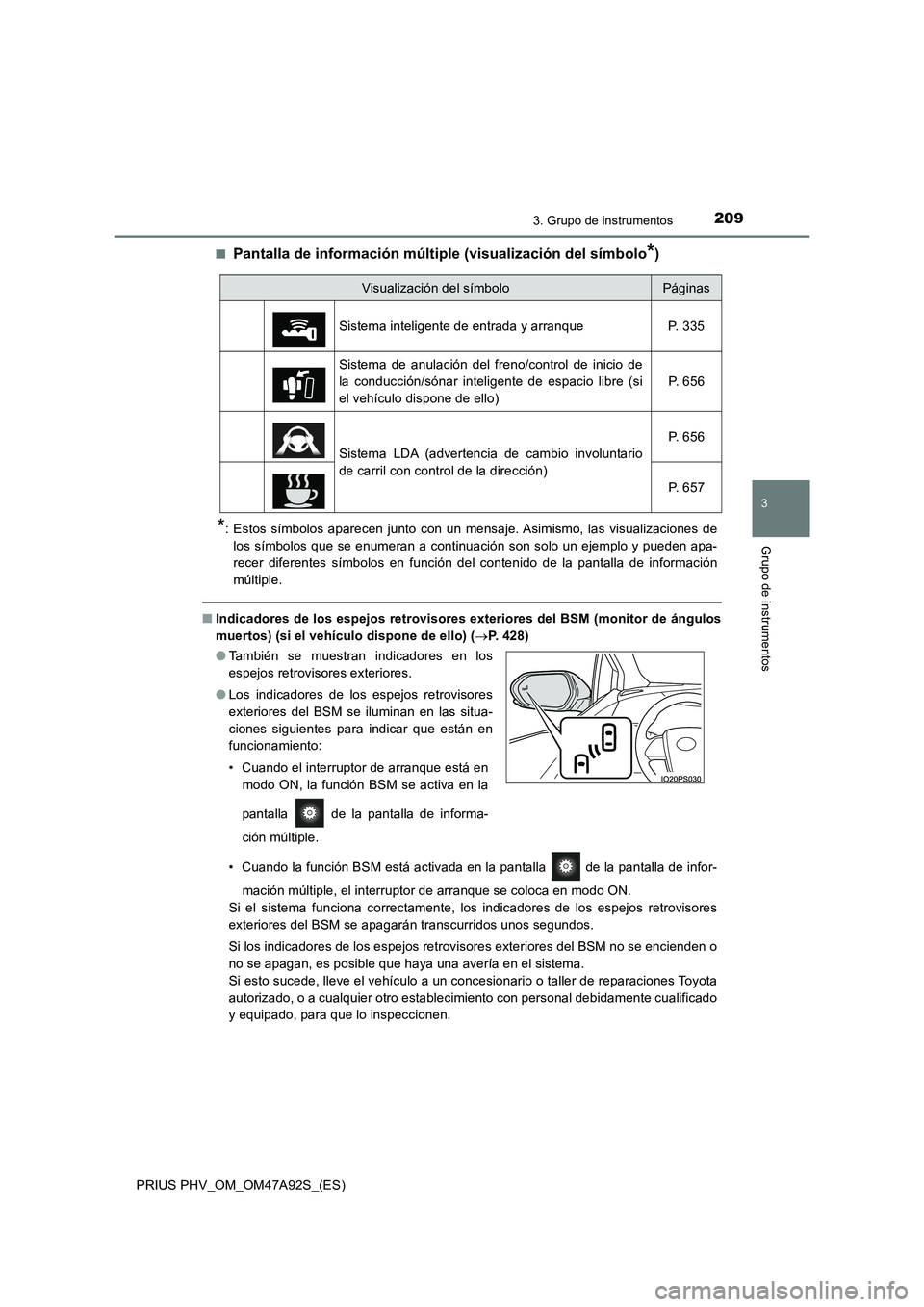

2093. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)■
Pantalla de información múltiple (visualización del símbolo*)
*: Estos símbolos aparecen junto con un mensaje. Asimismo, las visualizaciones de
los símbolos que se enumeran a continuación son solo un ejemplo y pueden apa-
recer diferentes símbolos en función del contenido de la pantalla de información
múltiple.
■Indicadores de los espejos retrovisores exteriores del BSM (monitor de ángulos
muertos) (si el vehículo dispone de ello) (P. 428)
• Cuando la función BSM está activada en la pantalla de la pantalla de infor-
mación múltiple, el interruptor de arranque se coloca en modo ON.
Si el sistema funciona correctamente, los indicadores de los espejos retrovisores
exteriores del BSM se apagarán transcurridos unos segundos.
Si los indicadores de los espejos retrovisores exteriores del BSM no se encienden o
no se apagan, es posible que haya una avería en el sistema.
Si esto sucede, lleve el vehículo a un concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que lo inspeccionen.
Visualización del símboloPáginas
Sistema inteligente de entrada y arranque P. 335
Sistema de anulación del freno/control de inicio de
la conducción/sónar inteligente de espacio libre (si
el vehículo dispone de ello)P. 6 5 6
Sistema LDA (advertencia de cambio involuntario
de carril con control de la dirección)P. 6 5 6
P. 6 5 7
●También se muestran indicadores en los
espejos retrovisores exteriores.
●Los indicadores de los espejos retrovisores
exteriores del BSM se iluminan en las situa-
ciones siguientes para indicar que están en
funcionamiento:
• Cuando el interruptor de arranque está en
modo ON, la función BSM se activa en la
pantalla de la pantalla de informa-
ción múltiple.

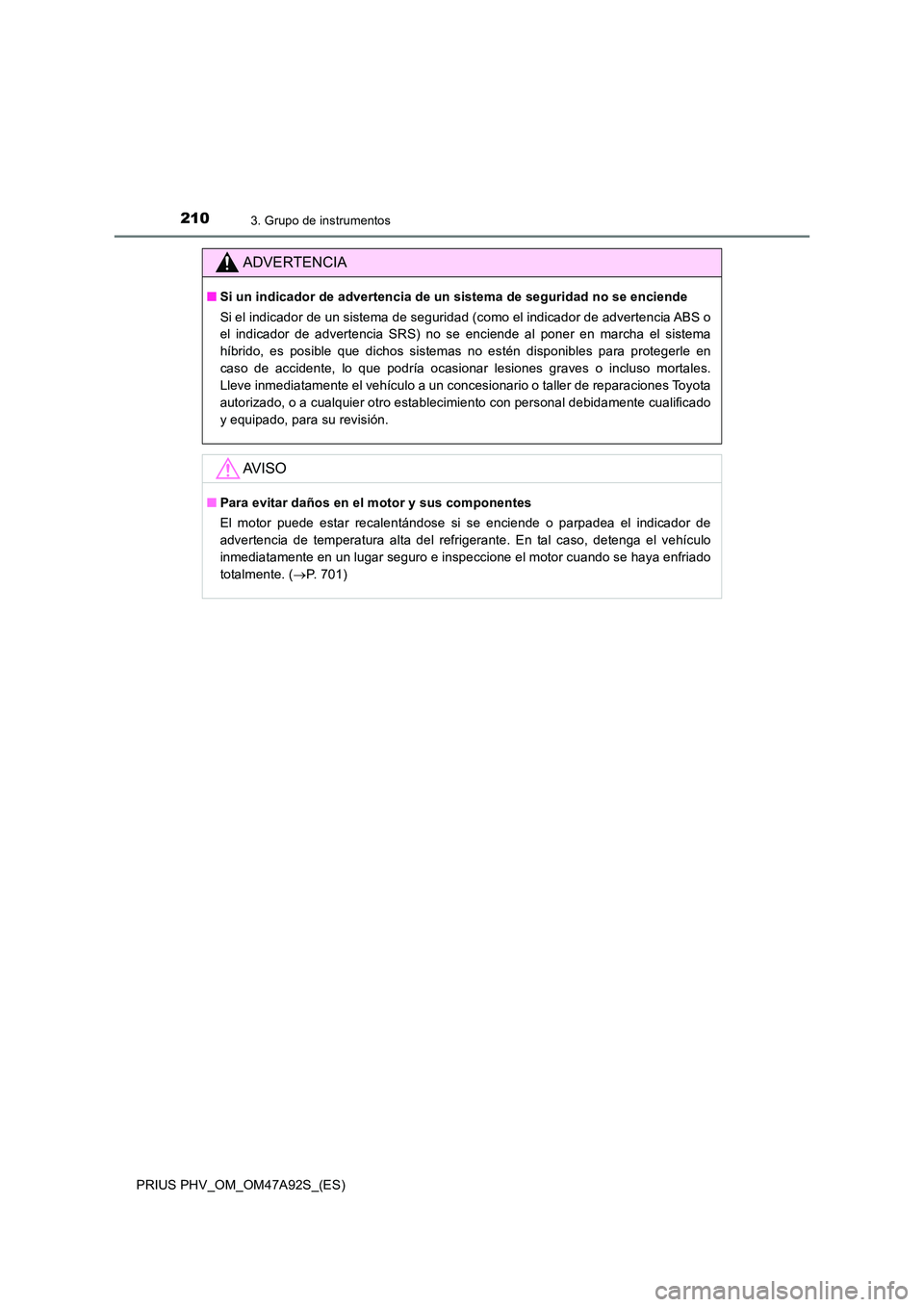

2103. Grupo de instrumentos
PRIUS PHV_OM_OM47A92S_(ES)
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si el indicador de un sistema de segurid ad (como el indicador de advertencia ABS o
el indicador de advertencia SRS) no se enciende al poner en marcha el sistema
híbrido, es posible que dichos sistemas no estén disponibles para protegerle en
caso de accidente, lo que podría ocasionar lesiones graves o incluso mortales.
Lleve inmediatamente el vehículo a un concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para su revisión.
AV I S O
■ Para evitar daños en el motor y sus componentes
El motor puede estar recalentándose si se enciende o parpadea el indicador de
advertencia de temperatura alta del refrigerante. En tal caso, detenga el vehículo
inmediatamente en un lugar seguro e inspeccione el motor cuando se haya enfriado
totalmente. ( P. 701)
