1812-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

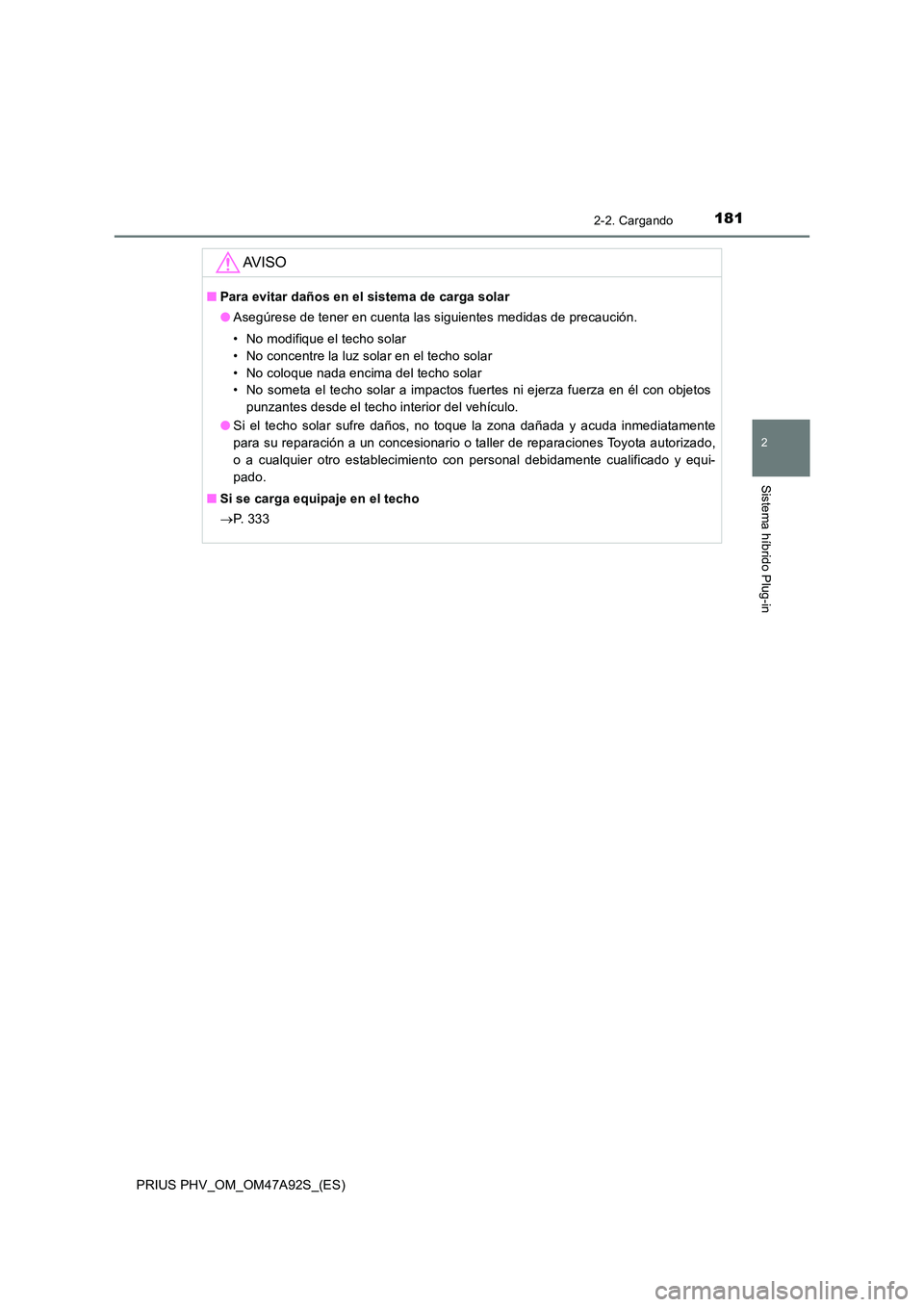

AV I S O
■Para evitar daños en el sistema de carga solar
● Asegúrese de tener en cuenta las siguientes medidas de precaución.
• No modifique el techo solar
• No concentre la luz solar en el techo solar
• No coloque nada encima del techo solar
• No someta el techo solar a impactos fuertes ni ejerza fuerza en él con objetos
punzantes desde el techo interior del vehículo.
● Si el techo solar sufre daños, no toque la zona dañada y acuda inmediatamente
para su reparación a un concesionario o taller de reparaciones Toyota autorizado,
o a cualquier otro establecimiento con personal debidamente cualificado y equi-
pado.
■ Si se carga equipaje en el techo
 P. 3 3 3

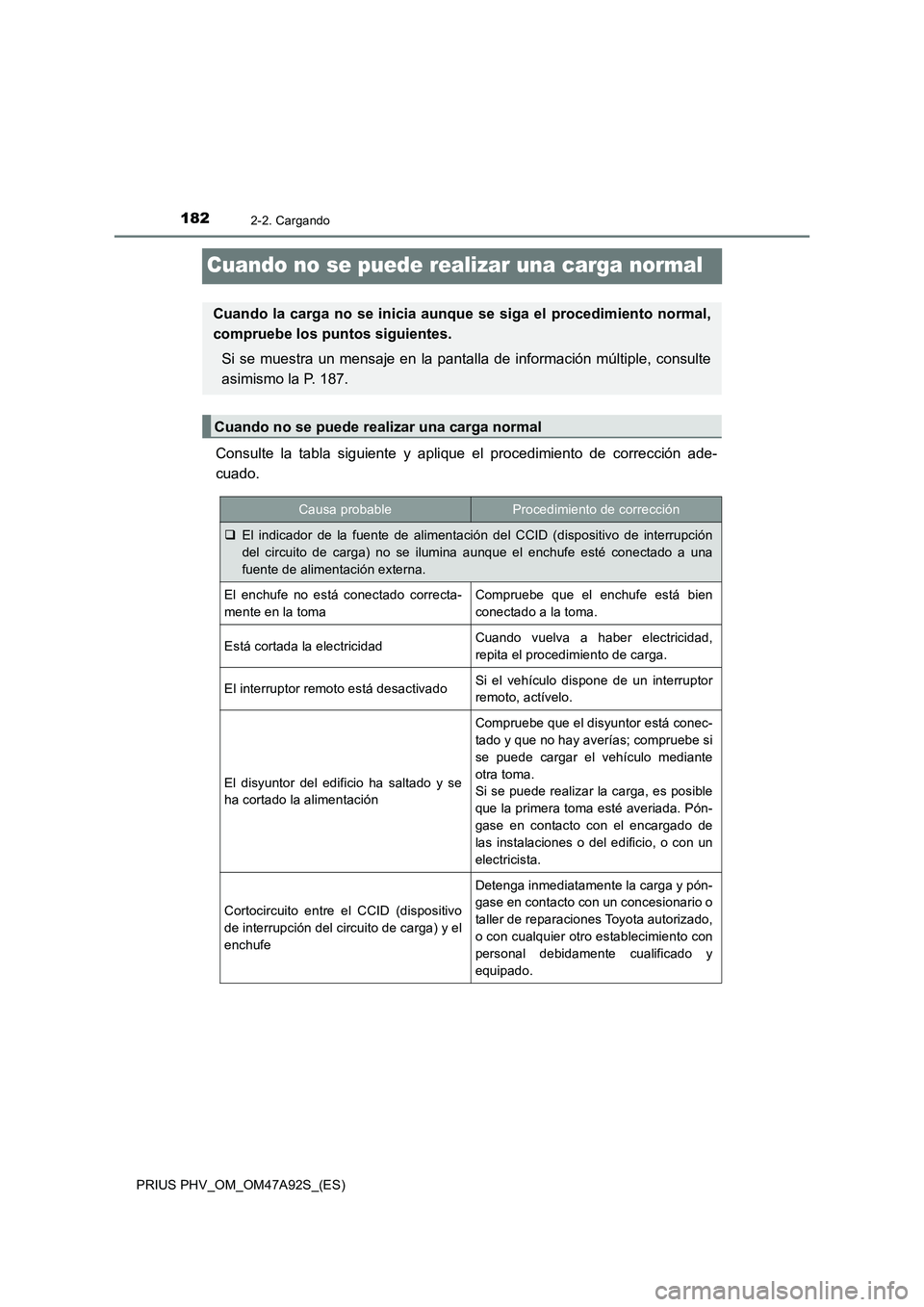

1822-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
Cuando no se puede realizar una carga normal
Consulte la tabla siguiente y aplique el procedimiento de corrección ade-
cuado.
Cuando la carga no se inicia aunque se siga el procedimiento normal,
compruebe los puntos siguientes.
Si se muestra un mensaje en la pantalla de información múltiple, consulte
asimismo la P. 187.
Cuando no se puede realizar una carga normal
Causa probableProcedimiento de corrección
El indicador de la fuente de alimentación del CCID (dispositivo de interrupción
del circuito de carga) no se ilumina aunque el enchufe esté conectado a una
fuente de alimentación externa.
El enchufe no está conectado correcta-
mente en la tomaCompruebe que el enchufe está bien
conectado a la toma.
Está cortada la electricidadCuando vuelva a haber electricidad,
repita el procedimiento de carga.
El interruptor remoto está desactivadoSi el vehículo dispone de un interruptor
remoto, actívelo.
El disyuntor del edificio ha saltado y se
ha cortado la alimentación
Compruebe que el disyuntor está conec-
tado y que no hay averías; compruebe si
se puede cargar el vehículo mediante
otra toma.
Si se puede realizar la carga, es posible
que la primera toma esté averiada. Pón-
gase en contacto con el encargado de
las instalaciones o del edificio, o con un
electricista.
Cortocircuito entre el CCID (dispositivo
de interrupción del circuito de carga) y el
enchufe
Detenga inmediatamente la carga y pón-
gase en contacto con un concesionario o
taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con
personal debidamente cualificado y
equipado.

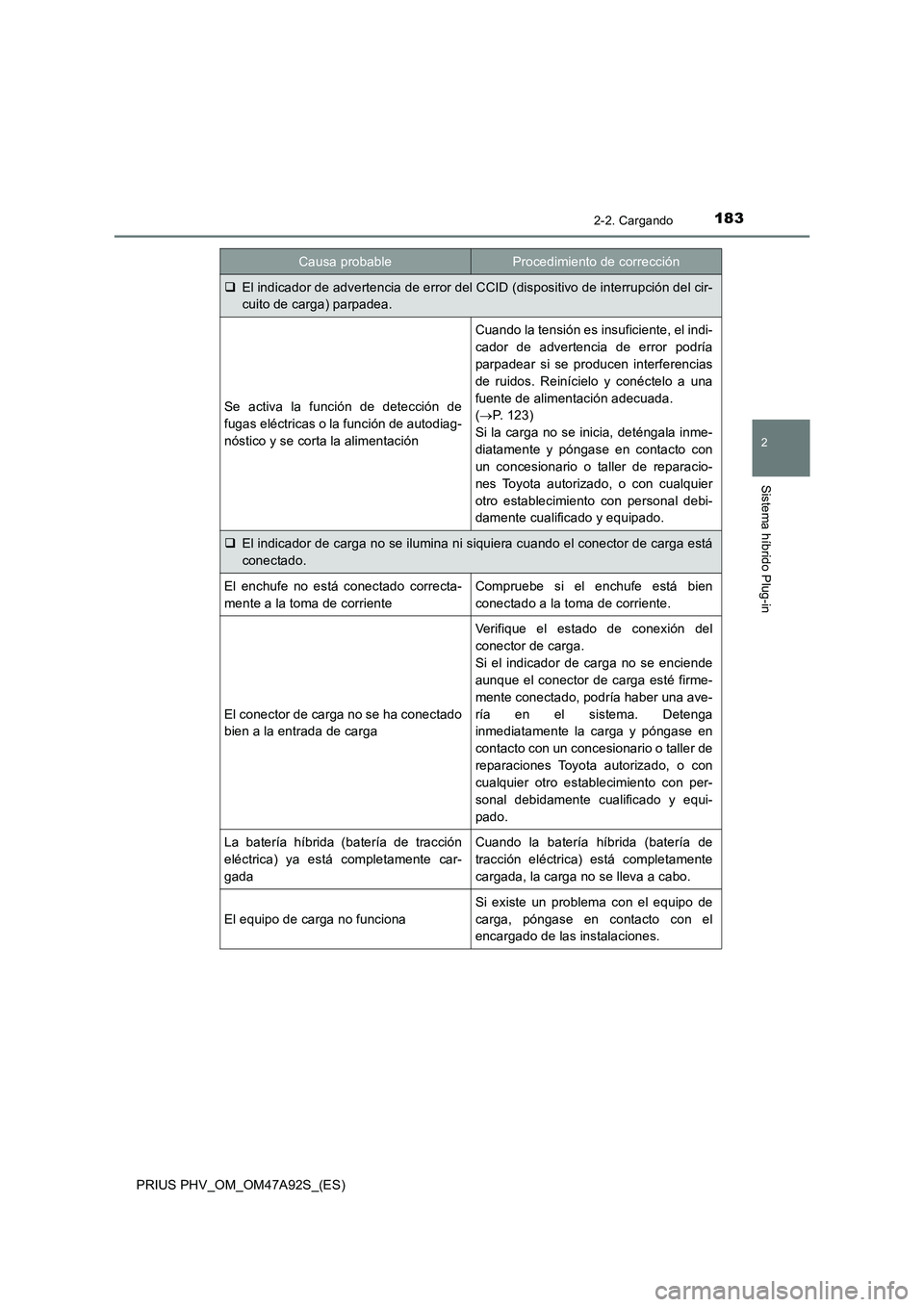

1832-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
El indicador de advertencia de error del CCID (dispositivo de interrupción del cir-
cuito de carga) parpadea.
Se activa la función de detección de
fugas eléctricas o la función de autodiag-
nóstico y se corta la alimentación
Cuando la tensión es insuficiente, el indi-
cador de advertencia de error podría
parpadear si se producen interferencias
de ruidos. Reinícielo y conéctelo a una
fuente de alimentación adecuada.
(P. 123)
Si la carga no se inicia, deténgala inme-
diatamente y póngase en contacto con
un concesionario o taller de reparacio-
nes Toyota autorizado, o con cualquier
otro establecimiento con personal debi-
damente cualificado y equipado.
El indicador de carga no se ilumina ni siquiera cuando el conector de carga está
conectado.
El enchufe no está conectado correcta-
mente a la toma de corrienteCompruebe si el enchufe está bien
conectado a la toma de corriente.
El conector de carga no se ha conectado
bien a la entrada de carga
Verifique el estado de conexión del
conector de carga.
Si el indicador de carga no se enciende
aunque el conector de carga esté firme-
mente conectado, podría haber una ave-
ría en el sistema. Detenga
inmediatamente la carga y póngase en
contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con
cualquier otro establecimiento con per-
sonal debidamente cualificado y equi-
pado.
La batería híbrida (batería de tracción
eléctrica) ya está completamente car-
gadaCuando la batería híbrida (batería de
tracción eléctrica) está completamente
cargada, la carga no se lleva a cabo.
El equipo de carga no funciona
Si existe un problema con el equipo de
carga, póngase en contacto con el
encargado de las instalaciones.
Causa probableProcedimiento de corrección

1842-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

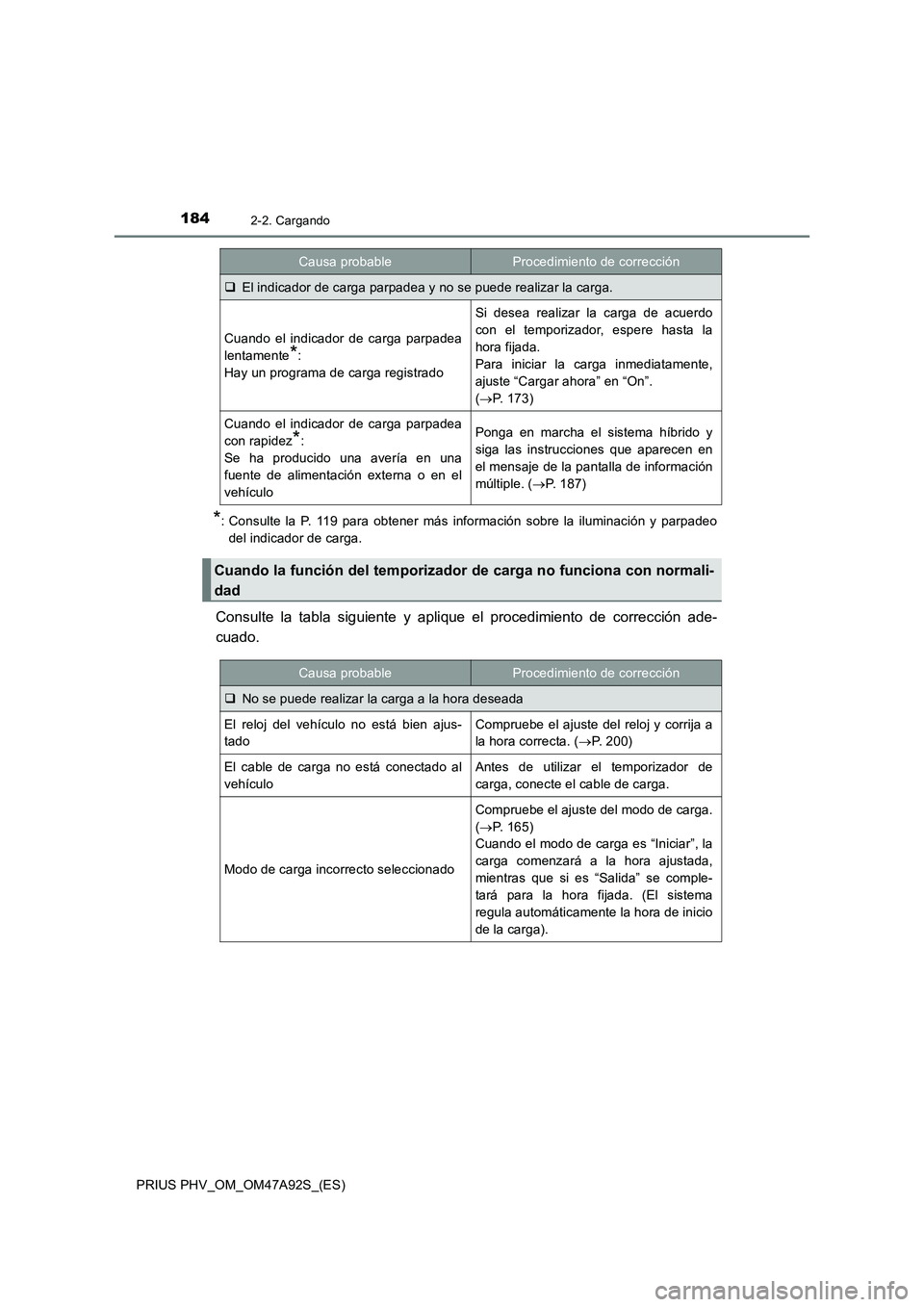

*: Consulte la P. 119 para obtener más información sobre la iluminación y parpadeo
del indicador de carga.
Consulte la tabla siguiente y aplique el procedimiento de corrección ade-
cuado.
El indicador de carga parpadea y no se puede realizar la carga.
Cuando el indicador de carga parpadea
lentamente
*:
Hay un programa de carga registrado
Si desea realizar la carga de acuerdo
con el temporizador, espere hasta la
hora fijada.
Para iniciar la carga inmediatamente,
ajuste “Cargar ahora” en “On”.
(P. 173)
Cuando el indicador de carga parpadea
con rapidez
*:
Se ha producido una avería en una
fuente de alimentación externa o en el
vehículoPonga en marcha el sistema híbrido y
siga las instrucciones que aparecen en
el mensaje de la pantalla de información
múltiple. (P. 187)
Cuando la función del temporizador de carga no funciona con normali-
dad
Causa probableProcedimiento de corrección
No se puede realizar la carga a la hora deseada
El reloj del vehículo no está bien ajus-
tadoCompruebe el ajuste del reloj y corrija a
la hora correcta. (P. 200)
El cable de carga no está conectado al
vehículoAntes de utilizar el temporizador de
carga, conecte el cable de carga.
Modo de carga incorrecto seleccionado
Compruebe el ajuste del modo de carga.
(P. 165)
Cuando el modo de carga es “Iniciar”, la
carga comenzará a la hora ajustada,
mientras que si es “Salida” se comple-
tará para la hora fijada. (El sistema
regula automáticamente la hora de inicio
de la carga).
Causa probableProcedimiento de corrección

1852-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

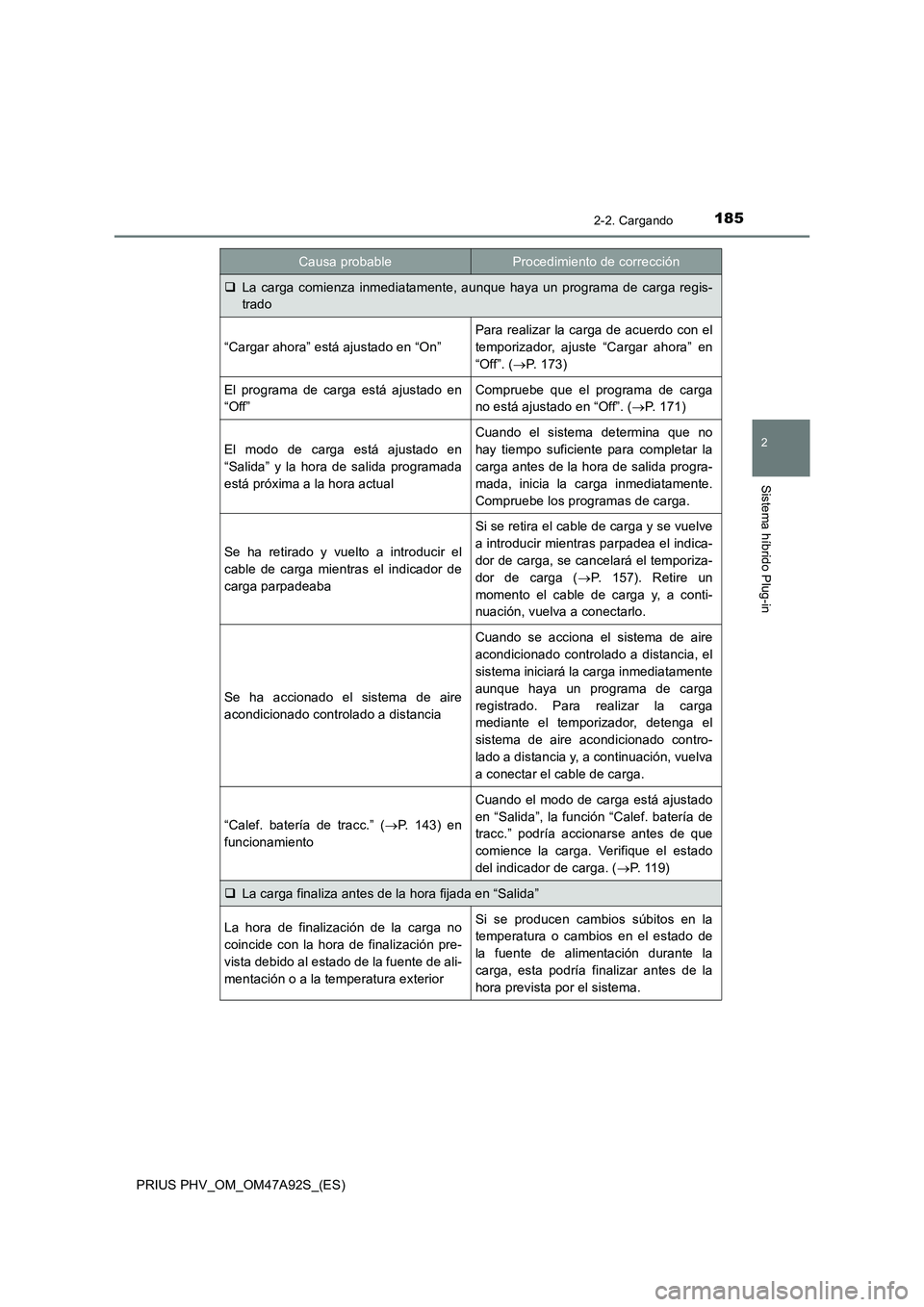

La carga comienza inmediatamente, aunque haya un programa de carga regis-
trado
“Cargar ahora” está ajustado en “On”
Para realizar la carga de acuerdo con el
temporizador, ajuste “Cargar ahora” en
“Off”. (P. 173)
El programa de carga está ajustado en
“Off”Compruebe que el programa de carga
no está ajustado en “Off”. (P. 171)
El modo de carga está ajustado en
“Salida” y la hora de salida programada
está próxima a la hora actual
Cuando el sistema determina que no
hay tiempo suficiente para completar la
carga antes de la hora de salida progra-
mada, inicia la carga inmediatamente.
Compruebe los programas de carga.
Se ha retirado y vuelto a introducir el
cable de carga mientras el indicador de
carga parpadeaba
Si se retira el cable de carga y se vuelve
a introducir mientras parpadea el indica-
dor de carga, se cancelará el temporiza-
dor de carga (P. 157). Retire un
momento el cable de carga y, a conti-
nuación, vuelva a conectarlo.
Se ha accionado el sistema de aire
acondicionado controlado a distancia
Cuando se acciona el sistema de aire
acondicionado controlado a distancia, el
sistema iniciará la carga inmediatamente
aunque haya un programa de carga
registrado. Para realizar la carga
mediante el temporizador, detenga el
sistema de aire acondicionado contro-
lado a distancia y, a continuación, vuelva
a conectar el cable de carga.
“Calef. batería de tracc.” (P. 143) en
funcionamiento
Cuando el modo de carga está ajustado
en “Salida”, la función “Calef. batería de
tracc.” podría accionarse antes de que
comience la carga. Verifique el estado
del indicador de carga. (P. 119)
La carga finaliza antes de la hora fijada en “Salida”
La hora de finalización de la carga no
coincide con la hora de finalización pre-
vista debido al estado de la fuente de ali-
mentación o a la temperatura exteriorSi se producen cambios súbitos en la
temperatura o cambios en el estado de
la fuente de alimentación durante la
carga, esta podría finalizar antes de la
hora prevista por el sistema.
Causa probableProcedimiento de corrección

1862-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

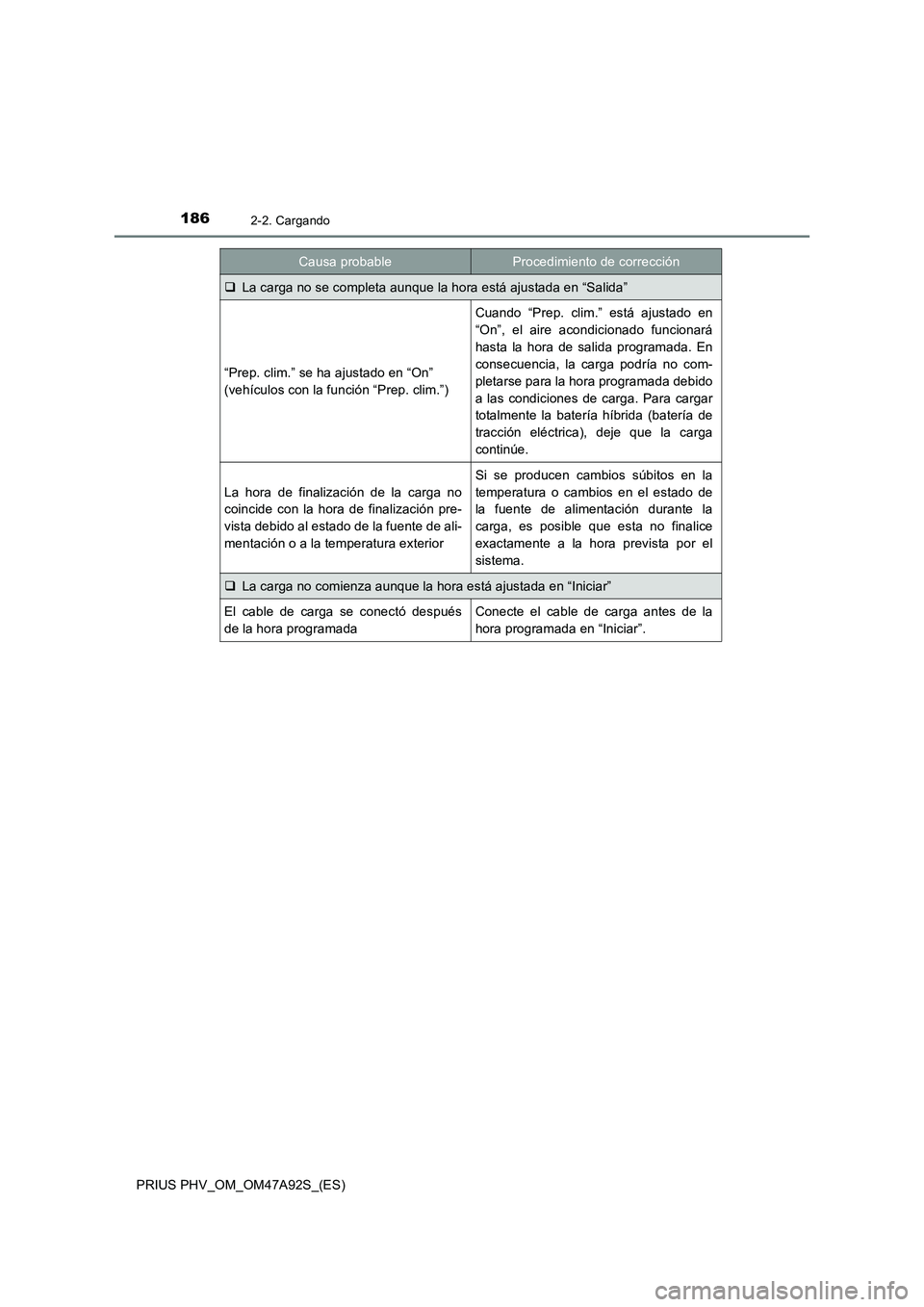

La carga no se completa aunque la hora está ajustada en “Salida”
“Prep. clim.” se ha ajustado en “On”
(vehículos con la función “Prep. clim.”)
Cuando “Prep. clim.” está ajustado en
“On”, el aire acondicionado funcionará
hasta la hora de salida programada. En
consecuencia, la carga podría no com-
pletarse para la hora programada debido
a las condiciones de carga. Para cargar
totalmente la batería híbrida (batería de
tracción eléctrica), deje que la carga
continúe.
La hora de finalización de la carga no
coincide con la hora de finalización pre-
vista debido al estado de la fuente de ali-
mentación o a la temperatura exterior
Si se producen cambios súbitos en la
temperatura o cambios en el estado de
la fuente de alimentación durante la
carga, es posible que esta no finalice
exactamente a la hora prevista por el
sistema.
La carga no comienza aunque la hora está ajustada en “Iniciar”
El cable de carga se conectó después
de la hora programadaConecte el cable de carga antes de la
hora programada en “Iniciar”.
Causa probableProcedimiento de corrección

1872-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

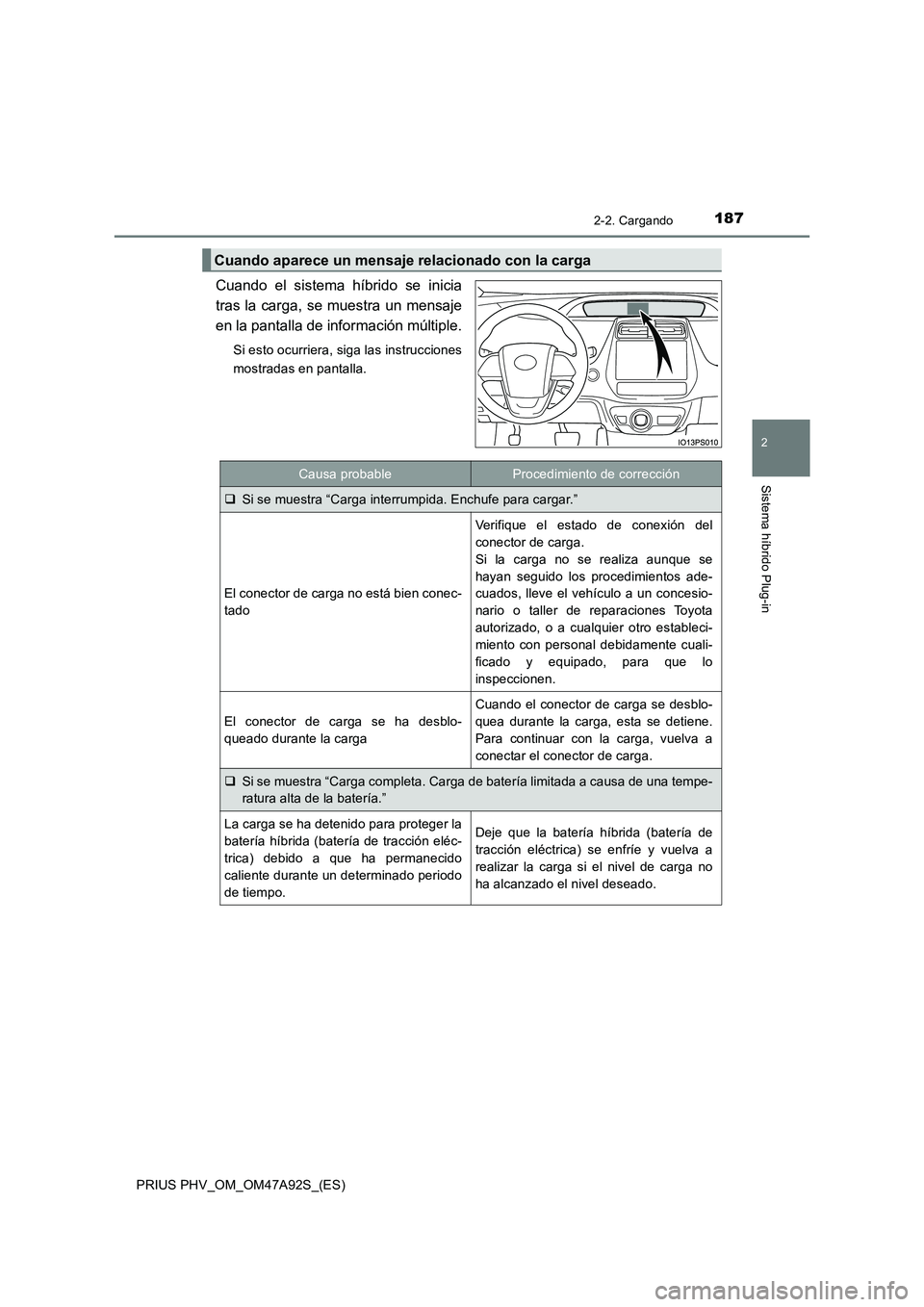

Cuando el sistema híbrido se inicia
tras la carga, se muestra un mensaje
en la pantalla de información múltiple.
Si esto ocurriera, siga las instrucciones
mostradas en pantalla.
Cuando aparece un mensaje relacionado con la carga
Causa probableProcedimiento de corrección
Si se muestra “Carga interrumpida. Enchufe para cargar.”
El conector de carga no está bien conec-
tado
Verifique el estado de conexión del
conector de carga.
Si la carga no se realiza aunque se
hayan seguido los procedimientos ade-
cuados, lleve el vehículo a un concesio-
nario o taller de reparaciones Toyota
autorizado, o a cualquier otro estableci-
miento con personal debidamente cuali-
ficado y equipado, para que lo
inspeccionen.
El conector de carga se ha desblo-
queado durante la carga
Cuando el conector de carga se desblo-
quea durante la carga, esta se detiene.
Para continuar con la carga, vuelva a
conectar el conector de carga.
Si se muestra “Carga completa. Carga de batería limitada a causa de una tempe-
ratura alta de la batería.”
La carga se ha detenido para proteger la
batería híbrida (batería de tracción eléc-
trica) debido a que ha permanecido
caliente durante un determinado periodo
de tiempo.Deje que la batería híbrida (batería de
tracción eléctrica) se enfríe y vuelva a
realizar la carga si el nivel de carga no
ha alcanzado el nivel deseado.

1882-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

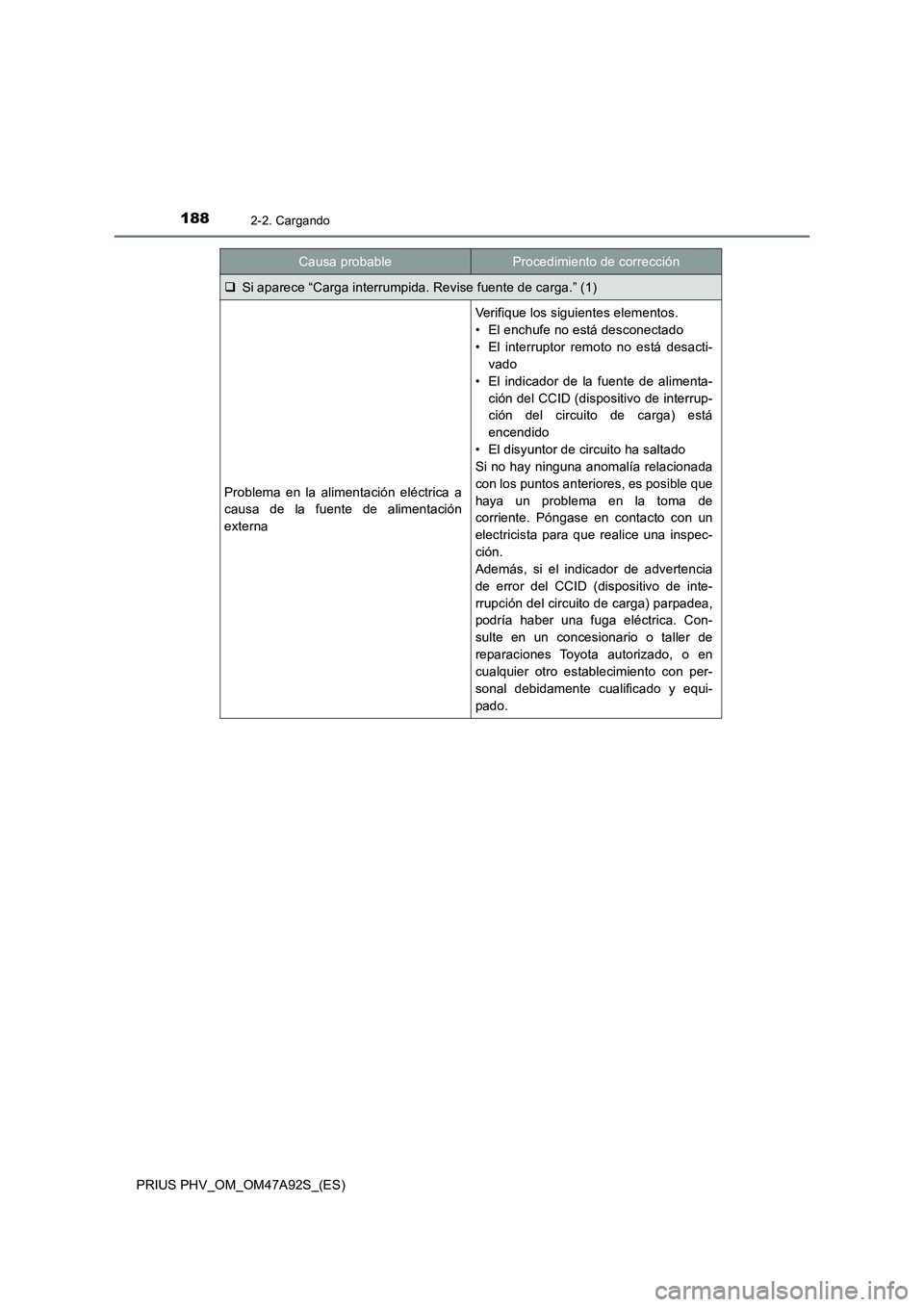

Si aparece “Carga interrumpida. Revise fuente de carga.” (1)
Problema en la alimentación eléctrica a
causa de la fuente de alimentación
externa
Verifique los siguientes elementos.
• El enchufe no está desconectado
• El interruptor remoto no está desacti-
vado
• El indicador de la fuente de alimenta-
ción del CCID (dispositivo de interrup-
ción del circuito de carga) está
encendido
• El disyuntor de circuito ha saltado
Si no hay ninguna anomalía relacionada
con los puntos anteriores, es posible que
haya un problema en la toma de
corriente. Póngase en contacto con un
electricista para que realice una inspec-
ción.
Además, si el indicador de advertencia
de error del CCID (dispositivo de inte-
rrupción del circuito de carga) parpadea,
podría haber una fuga eléctrica. Con-
sulte en un concesionario o taller de
reparaciones Toyota autorizado, o en
cualquier otro establecimiento con per-
sonal debidamente cualificado y equi-
pado.
Causa probableProcedimiento de corrección

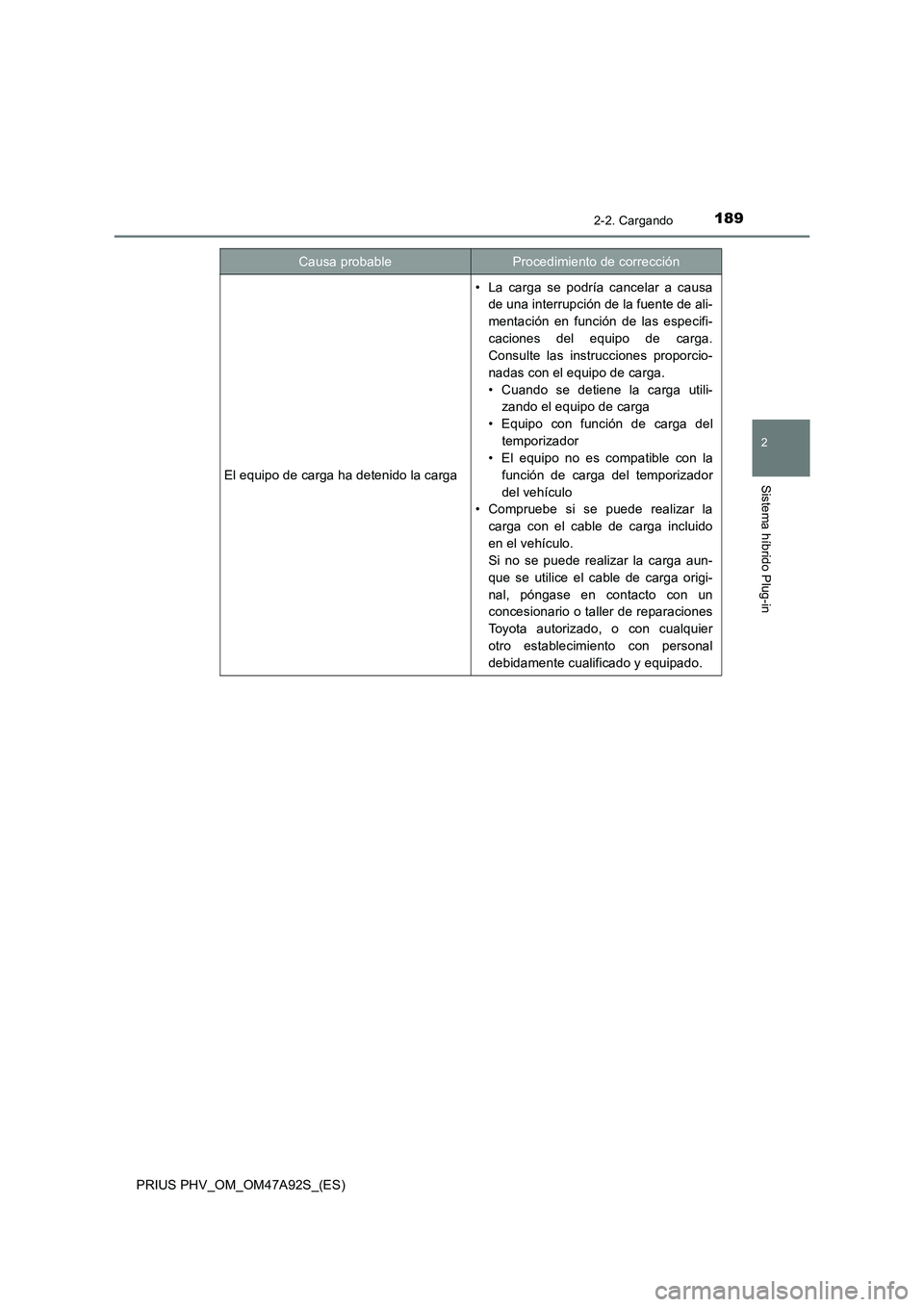

1892-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
El equipo de carga ha detenido la carga
• La carga se podría cancelar a causa
de una interrupción de la fuente de ali-
mentación en función de las especifi-
caciones del equipo de carga.
Consulte las instrucciones proporcio-
nadas con el equipo de carga.
• Cuando se detiene la carga utili-
zando el equipo de carga
• Equipo con función de carga del
temporizador
• El equipo no es compatible con la
función de carga del temporizador
del vehículo
• Compruebe si se puede realizar la
carga con el cable de carga incluido
en el vehículo.
Si no se puede realizar la carga aun-
que se utilice el cable de carga origi-
nal, póngase en contacto con un
concesionario o taller de reparaciones
Toyota autorizado, o con cualquier
otro establecimiento con personal
debidamente cualificado y equipado.
Causa probableProcedimiento de corrección

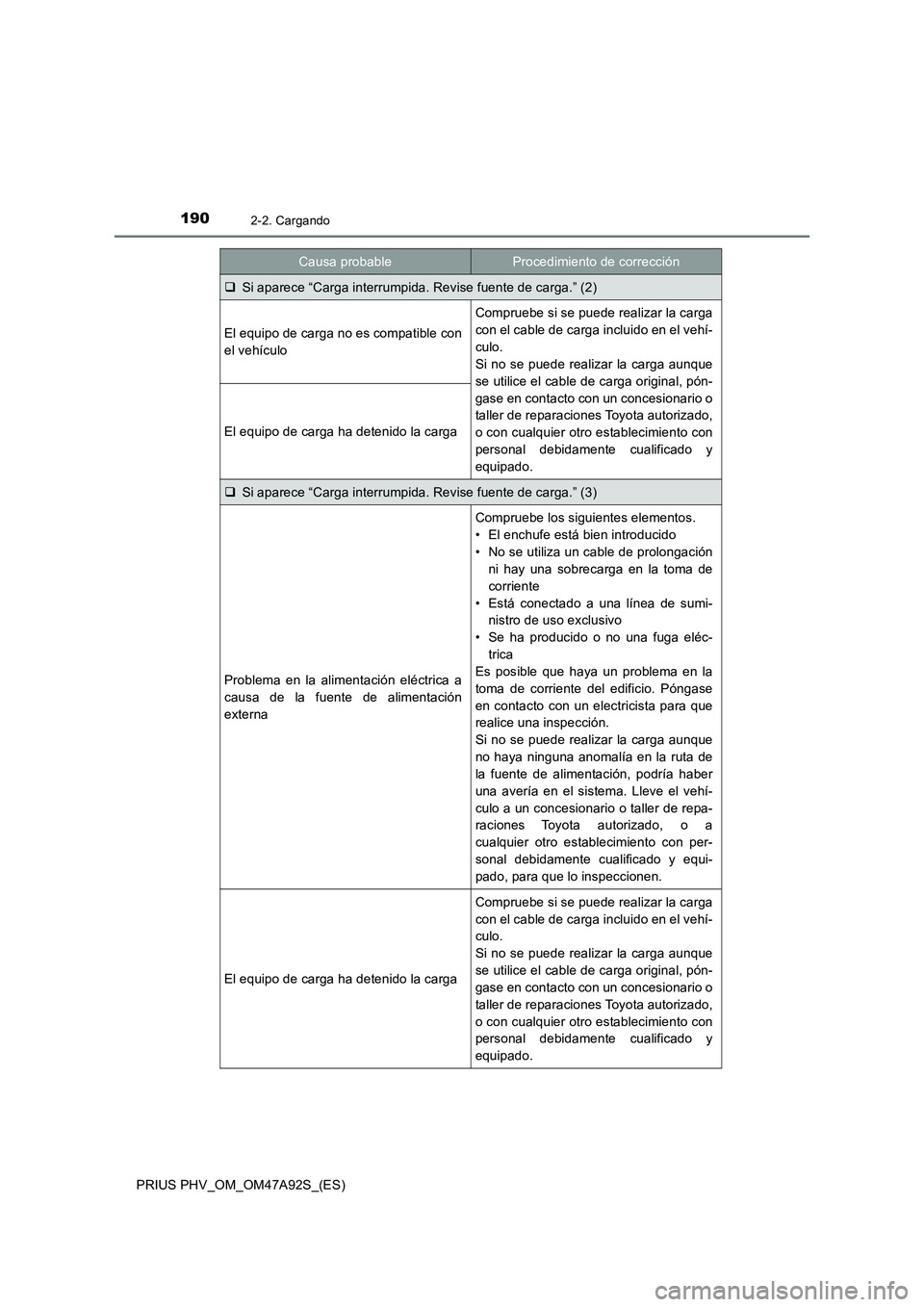

1902-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
Si aparece “Carga interrumpida. Revise fuente de carga.” (2)
El equipo de carga no es compatible con
el vehículo
Compruebe si se puede realizar la carga
con el cable de carga incluido en el vehí-
culo.
Si no se puede realizar la carga aunque
se utilice el cable de carga original, pón-
gase en contacto con un concesionario o
taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con
personal debidamente cualificado y
equipado.
El equipo de carga ha detenido la carga
Si aparece “Carga interrumpida. Revise fuente de carga.” (3)
Problema en la alimentación eléctrica a
causa de la fuente de alimentación
externa
Compruebe los siguientes elementos.
• El enchufe está bien introducido
• No se utiliza un cable de prolongación
ni hay una sobrecarga en la toma de
corriente
• Está conectado a una línea de sumi-
nistro de uso exclusivo
• Se ha producido o no una fuga eléc-
trica
Es posible que haya un problema en la
toma de corriente del edificio. Póngase
en contacto con un electricista para que
realice una inspección.
Si no se puede realizar la carga aunque
no haya ninguna anomalía en la ruta de
la fuente de alimentación, podría haber
una avería en el sistema. Lleve el vehí-
culo a un concesionario o taller de repa-
raciones Toyota autorizado, o a
cualquier otro establecimiento con per-
sonal debidamente cualificado y equi-
pado, para que lo inspeccionen.
El equipo de carga ha detenido la carga
Compruebe si se puede realizar la carga
con el cable de carga incluido en el vehí-
culo.
Si no se puede realizar la carga aunque
se utilice el cable de carga original, pón-
gase en contacto con un concesionario o
taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con
personal debidamente cualificado y
equipado.
Causa probableProcedimiento de corrección
