1712-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

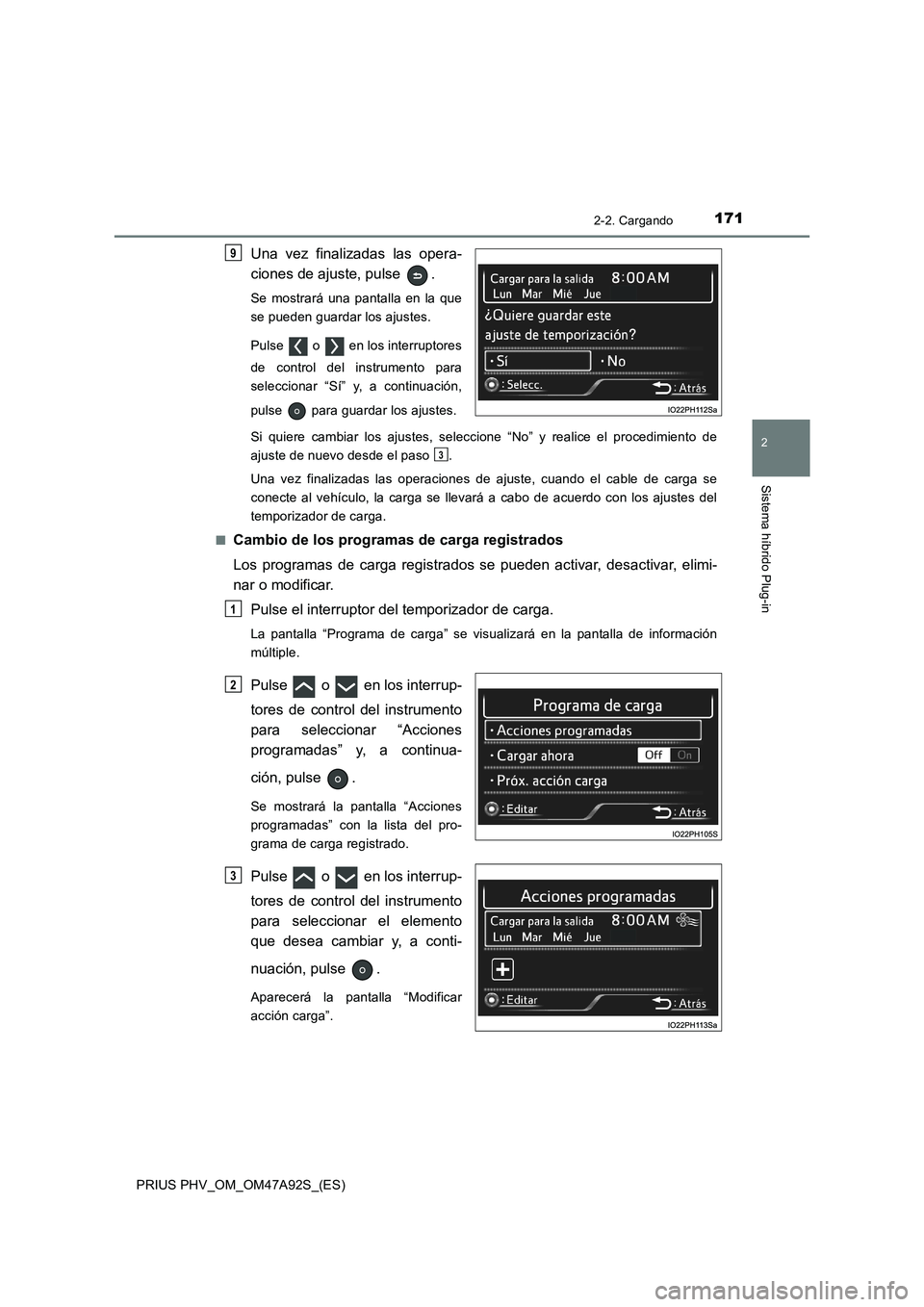

Una vez finalizadas las opera-
ciones de ajuste, pulse .
Se mostrará una pantalla en la que
se pueden guardar los ajustes.
Pulse o en los interruptores
de control del instrumento para
seleccionar “Sí” y, a continuación,
pulse para guardar los ajustes.
Si quiere cambiar los ajustes, seleccione “No” y realice el procedimiento de
ajuste de nuevo desde el paso .
Una vez finalizadas las operaciones de ajuste, cuando el cable de carga se
conecte al vehículo, la carga se llevará a cabo de acuerdo con los ajustes del
temporizador de carga.
■
Cambio de los programas de carga registrados
Los programas de carga registrados se pueden activar, desactivar, elimi-
nar o modificar.
Pulse el interruptor del temporizador de carga.
La pantalla “Programa de carga” se visualizará en la pantalla de información
múltiple.
Pulse o en los interrup-
tores de control del instrumento
para seleccionar “Acciones
programadas” y, a continua-
ción, pulse .
Se mostrará la pantalla “Acciones
programadas” con la lista del pro-
grama de carga registrado.
Pulse o en los interrup-
tores de control del instrumento
para seleccionar el elemento
que desea cambiar y, a conti-
nuación, pulse .
Aparecerá la pantalla “Modificar
acción carga”.
9
3
1
2
3

1722-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

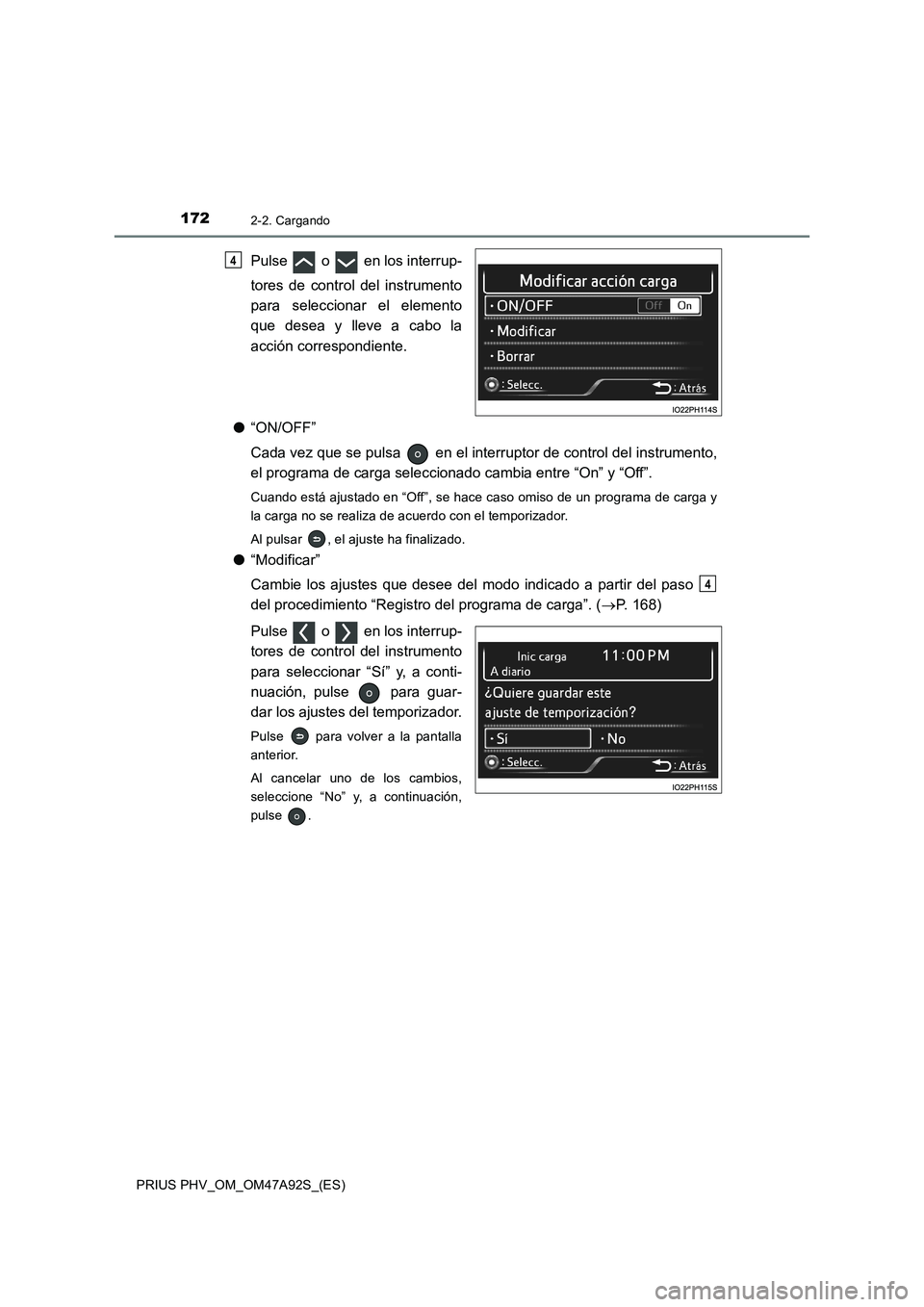

Pulse o en los interrup-
tores de control del instrumento
para seleccionar el elemento
que desea y lleve a cabo la
acción correspondiente.
●“ON/OFF”
Cada vez que se pulsa en el interruptor de control del instrumento,
el programa de carga seleccionado cambia entre “On” y “Off”.
Cuando está ajustado en “Off”, se hace caso omiso de un programa de carga y
la carga no se realiza de acuerdo con el temporizador.
Al pulsar , el ajuste ha finalizado.
●“Modificar”
Cambie los ajustes que desee del modo indicado a partir del paso
del procedimiento “Registro del programa de carga”. (P. 168)
Pulse o en los interrup-
tores de control del instrumento
para seleccionar “Sí” y, a conti-
nuación, pulse para guar-
dar los ajustes del temporizador.
Pulse para volver a la pantalla
anterior.
Al cancelar uno de los cambios,
seleccione “No” y, a continuación,
pulse .
4
4

1732-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
●“Borrar”
Pulse en el interruptor de control del instrumento para acceder a la
pantalla de confirmación de eliminación.
Pulse o en los interrup-
tores de control del instrumento
para seleccionar “Sí” y, a conti-
nuación, pulse para elimi-
nar el programa de carga
seleccionado.
Pulse para volver a la pantalla
anterior.
Para cancelar la eliminación, selec-
cione “No” y, a continuación, pulse
.
■
Ajuste de “Cargar ahora” en “On”
El ajuste “Cargar ahora” se puede modificar mediante cualquiera de los
dos procedimientos siguientes.
Mediante la pantalla “Programa de carga”
Pulse el interruptor del temporizador de carga.
La pantalla “Programa de carga” aparecerá en la pantalla de información múlti-
ple.
Pulse o en los interrup-
tores de control del instrumento
para seleccionar “Cargar ahora”
y, a continuación, pulse .
Cada vez que se pulsa , el
ajuste de “Cargar ahora” cambia
entre “On” y “Off”.
1
2

1742-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
Mediante la pantalla “Fin”
Desactive el interruptor de arranque.
La pantalla “Fin” se muestra en la pantalla de información múltiple. (P. 1 9 8 )
Mientras se muestra la pantalla
“Fin”, pulse o en los
interruptores de control del ins-
trumento para visualizar la pan-
talla “Sig.acción”.
*
*
: Cuando el interruptor de arranque
se desactiva, puede aparecer la
pantalla de ajuste de “Cargar
ahora”.
Pulse para ajustar “Cargar ahora” en “On”.
Cada vez que se pulsa , “Cargar ahora” cambia entre “On” y “Off”.
Una vez finalizadas las operaciones de ajuste, la carga comienza inmedia-
tamente cuando se conecta el cable de carga. (P. 154)
■Cambio de “Próx. acción carga”*
*
: Cuando “Cargar ahora” está ajustado en “On”, etc., no se puede cambiar el ele-
mento “Próx. acción carga” registrado.
Pulse el interruptor del temporizador de carga.
La pantalla “Programa de carga” aparecerá en la pantalla de información múlti-
ple.
Pulse o en los interrup-
tores de control del instrumento
para seleccionar “Próx. acción
carga” y, a continuación, pulse
.
Aparecerá la pantalla “Modificar
próx. acción carga”.
1
2
3
1
2

1752-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
Pulse o en los interrup-
tores de control del instrumento
para seleccionar el elemento
que desea cambiar y, a conti-
nuación, pulse .
Cambie los ajustes registrados en
función de la información que se
proporciona en la tabla siguiente.
Una vez finalizadas las opera-
ciones de ajuste, pulse .
Aparecerá una pantalla de confir-
mación del cambio de “Próx. acción
carga”.
Pulse o en los interruptores
de control del instrumento para
seleccionar “Sí” y, a continuación,
pulse para guardar los ajustes
del temporizador.
Pulse para volver a la pantalla anterior.
Al cancelar “Próx. acción carga”, seleccione “No” y, a continuación, pulse .
3
AjusteAcción
Hora/modo de carga
Accione , , y en los interruptores de con-
trol del instrumento para seleccionar el modo de carga
(“Iniciar” o “Salida”) y la hora de inicio de la carga (o de
salida).
Después de cambiar los ajustes, pulse para volver a
la pantalla anterior.
“Día”
Accione o en los interruptores de control del ins-
trumento para seleccionar el día que se debe llevar a
cabo la carga de acuerdo con el temporizador.
Después de cambiar el ajuste, pulse para volver a la
pantalla anterior.
“Prep. clim.”
(si el vehículo dispone
de ello)Se puede seleccionar cuando el modo de carga está ajus-
tado en “Salida”. Cada vez que se pulsa , el funciona-
miento vinculado al aire acondicionado cambia entre “On”
y “Off”.
4

1762-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)

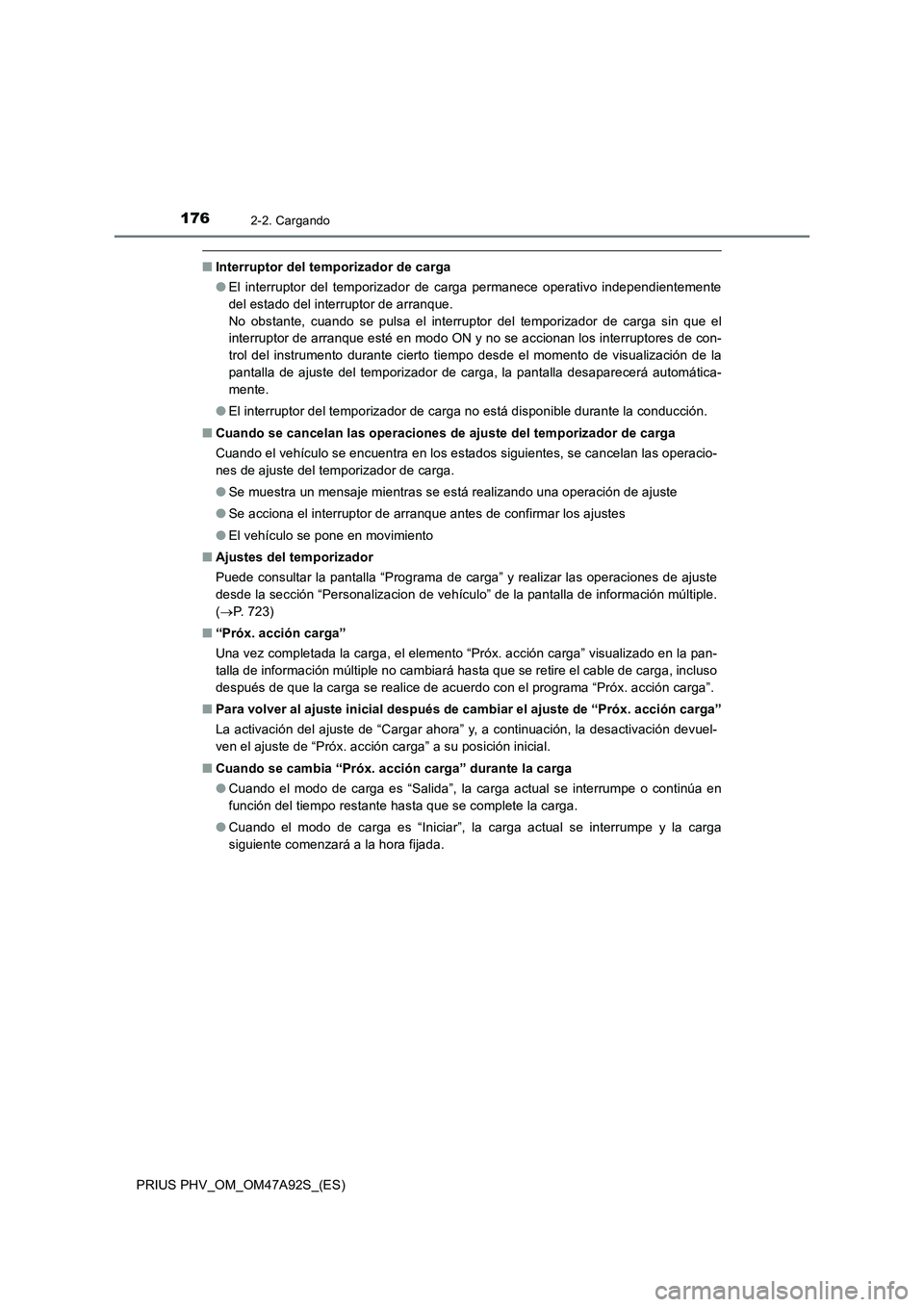

■Interruptor del temporizador de carga
●El interruptor del temporizador de carga permanece operativo independientemente
del estado del interruptor de arranque.
No obstante, cuando se pulsa el interruptor del temporizador de carga sin que el
interruptor de arranque esté en modo ON y no se accionan los interruptores de con-
trol del instrumento durante cierto tiempo desde el momento de visualización de la
pantalla de ajuste del temporizador de carga, la pantalla desaparecerá automática-
mente.
●El interruptor del temporizador de carga no está disponible durante la conducción.
■Cuando se cancelan las operaciones de ajuste del temporizador de carga
Cuando el vehículo se encuentra en los estados siguientes, se cancelan las operacio-
nes de ajuste del temporizador de carga.
●Se muestra un mensaje mientras se está realizando una operación de ajuste
●Se acciona el interruptor de arranque antes de confirmar los ajustes
●El vehículo se pone en movimiento
■Ajustes del temporizador
Puede consultar la pantalla “Programa de carga” y realizar las operaciones de ajuste
desde la sección “Personalizacion de vehículo” de la pantalla de información múltiple.
(P. 7 2 3 )
■“Próx. acción carga”
Una vez completada la carga, el elemento “Próx. acción carga” visualizado en la pan-
talla de información múltiple no cambiará hasta que se retire el cable de carga, incluso
después de que la carga se realice de acuerdo con el programa “Próx. acción carga”.
■Para volver al ajuste inicial después de cambiar el ajuste de “Próx. acción carga”
La activación del ajuste de “Cargar ahora” y, a continuación, la desactivación devuel-
ven el ajuste de “Próx. acción carga” a su posición inicial.
■Cuando se cambia “Próx. acción carga” durante la carga
●Cuando el modo de carga es “Salida”, la carga actual se interrumpe o continúa en
función del tiempo restante hasta que se complete la carga.
●Cuando el modo de carga es “Iniciar”, la carga actual se interrumpe y la carga
siguiente comenzará a la hora fijada.

1772-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)
■ Cuando se desactiva el interruptor de arranque
*2: Cuando el interruptor de arranque se desactiva, puede aparecer la pantalla de con-
firmación de “Próx. acción carga”.
Puede consultar el siguiente programa de carga
(“Próx. acción carga”) accionando o de
los interruptores de control del instrumento
mientras el interruptor de arranque está desac-
tivado y se muestra la pantalla “Fin”*1
( P. 198).*2
*1: La pantalla “Fin” no se puede mostrar
durante la carga.
ADVERTENCIA
■ Medidas de precaución para realizar la operación de ajuste
Al realizar la operación de ajuste mientras el sistema híbrido está en funciona-
miento, asegúrese de que el vehículo esté estacionado en un lugar con la ventila-
ción adecuada. Si se encuentra en una zona cerrada, como un garaje, los gases de
escape, incluyendo el monóxido de carbono (CO), pueden acumularse y penetrar en
el vehículo. Esto puede causar lesiones graves o incluso mortales.
AV I S O
■ Mientras se realiza la operación de ajuste
Cuando se está realizando la operación de ajuste mientras el sistema híbrido está
detenido, procure que la batería de 12 voltios no se descargue.

1782-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
Sistema de carga solar
Este sistema genera energía solar mediante el panel solar instalado en el
techo del vehículo (techo solar).
●La batería híbrida (batería de tracción eléctrica) se carga
* durante el esta-
cionamiento.
Tras el almacenamiento de la energía solar en la batería solar, se trans-
fiere de una vez a la batería híbrida (batería de tracción eléctrica) para
reducir el consumo eléctrico del sistema y cargar la batería de forma efi-
caz.
●El consumo eléctrico de la batería híbrida (batería de tracción eléctrica) se
reduce durante la conducción.
El consumo eléctrico de la batería híbrida (batería de tracción eléctrica) no
se empleará incrementándose la distancia de conducción EV y el ahorro
de combustible gracias al complemento del consumo de potencia para los
sistemas auxiliares mediante energía solar.
*: El nivel de carga máximo del sistema de carga solar es de aproximadamente el
90 % de la capacidad de carga completa para la carga mediante una fuente ali-
mentación externa.
: Si el vehículo dispone de ello
Sistema que proporciona potencia a la batería híbrida (batería de trac-
ción eléctrica) y a los sistemas auxiliares mediante la carga solar a tra-
vés del panel solar grande (techo solar) instalado en el techo del
vehículo.
Aun cuando un estacionamiento no disponga de un equipo de carga y en
caso de producirse un desastre, la batería híbrida (batería de tracción eléc-
trica) se puede cargar
* sin llevar a cabo ninguna operación especial mien-
tras haya luz solar.
*: El nivel de carga a través del sistema de carga solar difiere en función de las con-
diciones como, por ejemplo, la estación y el tiempo. Asimismo, existe un límite
para el nivel de carga posible por día. Para cargar al máximo posible el nivel de
carga a través del sistema de carga solar, se requieren como mínimo 10 días
aproximadamente.
Funcionamiento del sistema de carga solar

1792-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47A92S_(ES)

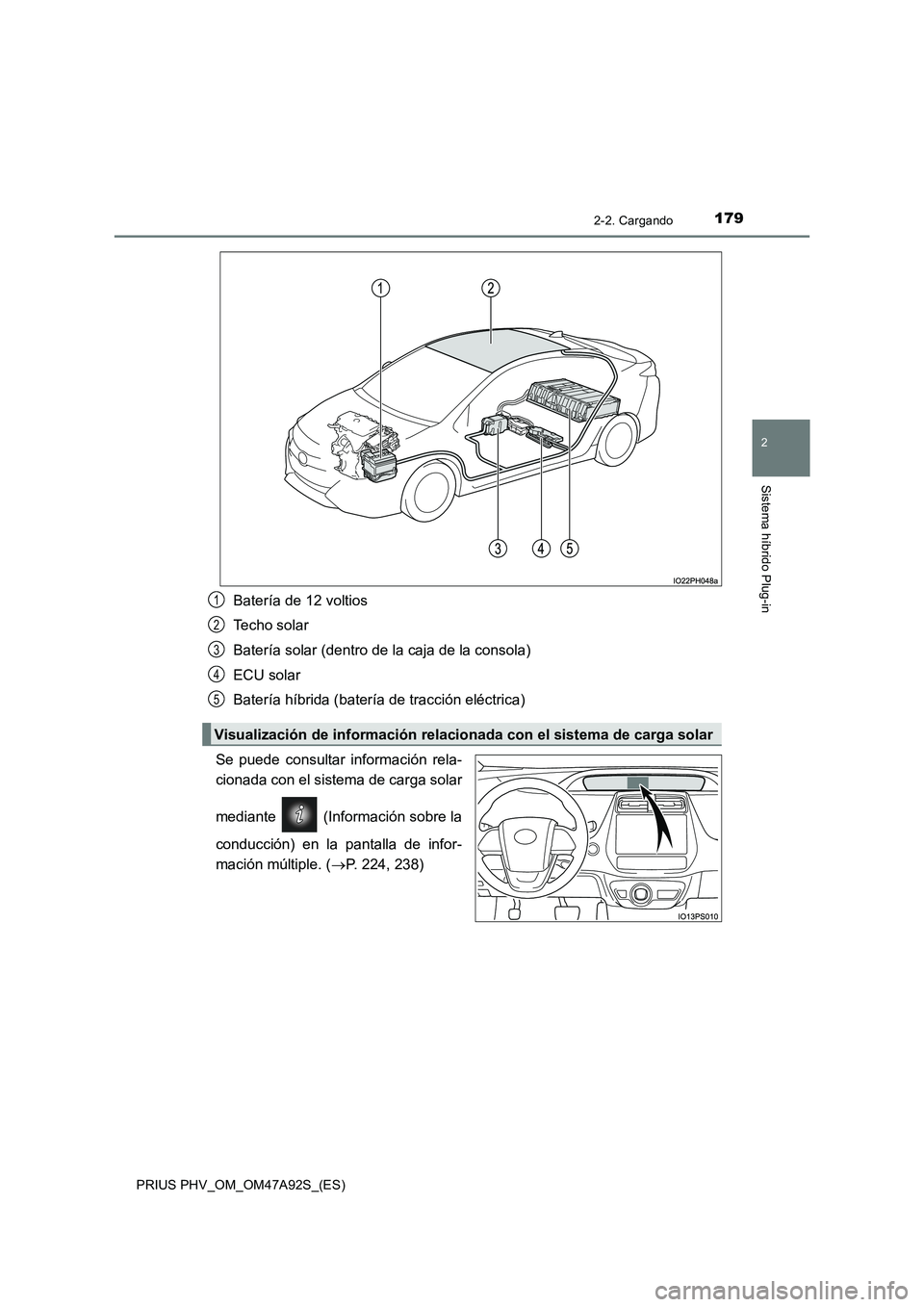

Batería de 12 voltios
Techo solar
Batería solar (dentro de la caja de la consola)
ECU solar
Batería híbrida (batería de tracción eléctrica)
Se puede consultar información rela-
cionada con el sistema de carga solar
mediante (Información sobre la
conducción) en la pantalla de infor-
mación múltiple. (P. 224, 238)
Visualización de información relacionada con el sistema de carga solar
1
2
3
4
5

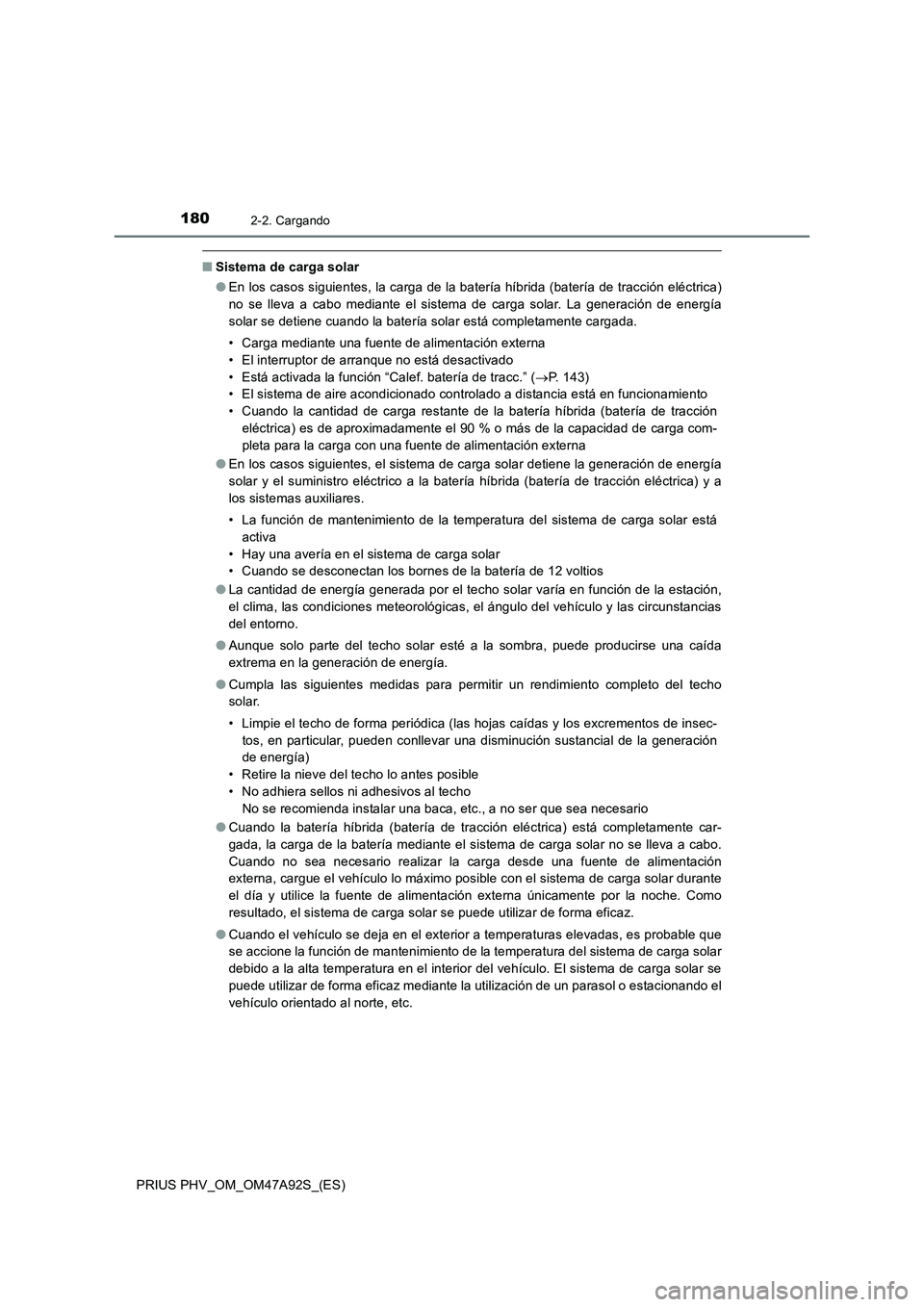

1802-2. Cargando
PRIUS PHV_OM_OM47A92S_(ES)
■Sistema de carga solar
●En los casos siguientes, la carga de la batería híbrida (batería de tracción eléctrica)
no se lleva a cabo mediante el sistema de carga solar. La generación de energía
solar se detiene cuando la batería solar está completamente cargada.
• Carga mediante una fuente de alimentación externa
• El interruptor de arranque no está desactivado
• Está activada la función “Calef. batería de tracc.” (P. 143)
• El sistema de aire acondicionado controlado a distancia está en funcionamiento
• Cuando la cantidad de carga restante de la batería híbrida (batería de tracción
eléctrica) es de aproximadamente el 90 % o más de la capacidad de carga com-
pleta para la carga con una fuente de alimentación externa
●En los casos siguientes, el sistema de carga solar detiene la generación de energía
solar y el suministro eléctrico a la batería híbrida (batería de tracción eléctrica) y a
los sistemas auxiliares.
• La función de mantenimiento de la temperatura del sistema de carga solar está
activa
• Hay una avería en el sistema de carga solar
• Cuando se desconectan los bornes de la batería de 12 voltios
●La cantidad de energía generada por el techo solar varía en función de la estación,
el clima, las condiciones meteorológicas, el ángulo del vehículo y las circunstancias
del entorno.
●Aunque solo parte del techo solar esté a la sombra, puede producirse una caída
extrema en la generación de energía.
●Cumpla las siguientes medidas para permitir un rendimiento completo del techo
solar.
• Limpie el techo de forma periódica (las hojas caídas y los excrementos de insec-
tos, en particular, pueden conllevar una disminución sustancial de la generación
de energía)
• Retire la nieve del techo lo antes posible
• No adhiera sellos ni adhesivos al techo
No se recomienda instalar una baca, etc., a no ser que sea necesario
●Cuando la batería híbrida (batería de tracción eléctrica) está completamente car-
gada, la carga de la batería mediante el sistema de carga solar no se lleva a cabo.
Cuando no sea necesario realizar la carga desde una fuente de alimentación
externa, cargue el vehículo lo máximo posible con el sistema de carga solar durante
el día y utilice la fuente de alimentación externa únicamente por la noche. Como
resultado, el sistema de carga solar se puede utilizar de forma eficaz.
●Cuando el vehículo se deja en el exterior a temperaturas elevadas, es probable que
se accione la función de mantenimiento de la temperatura del sistema de carga solar
debido a la alta temperatura en el interior del vehículo. El sistema de carga solar se
puede utilizar de forma eficaz mediante la utilización de un parasol o estacionando el
vehículo orientado al norte, etc.
