TOYOTA PRIUS PLUG-IN HYBRID 2020 Betriebsanleitungen (in German)

7318-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten

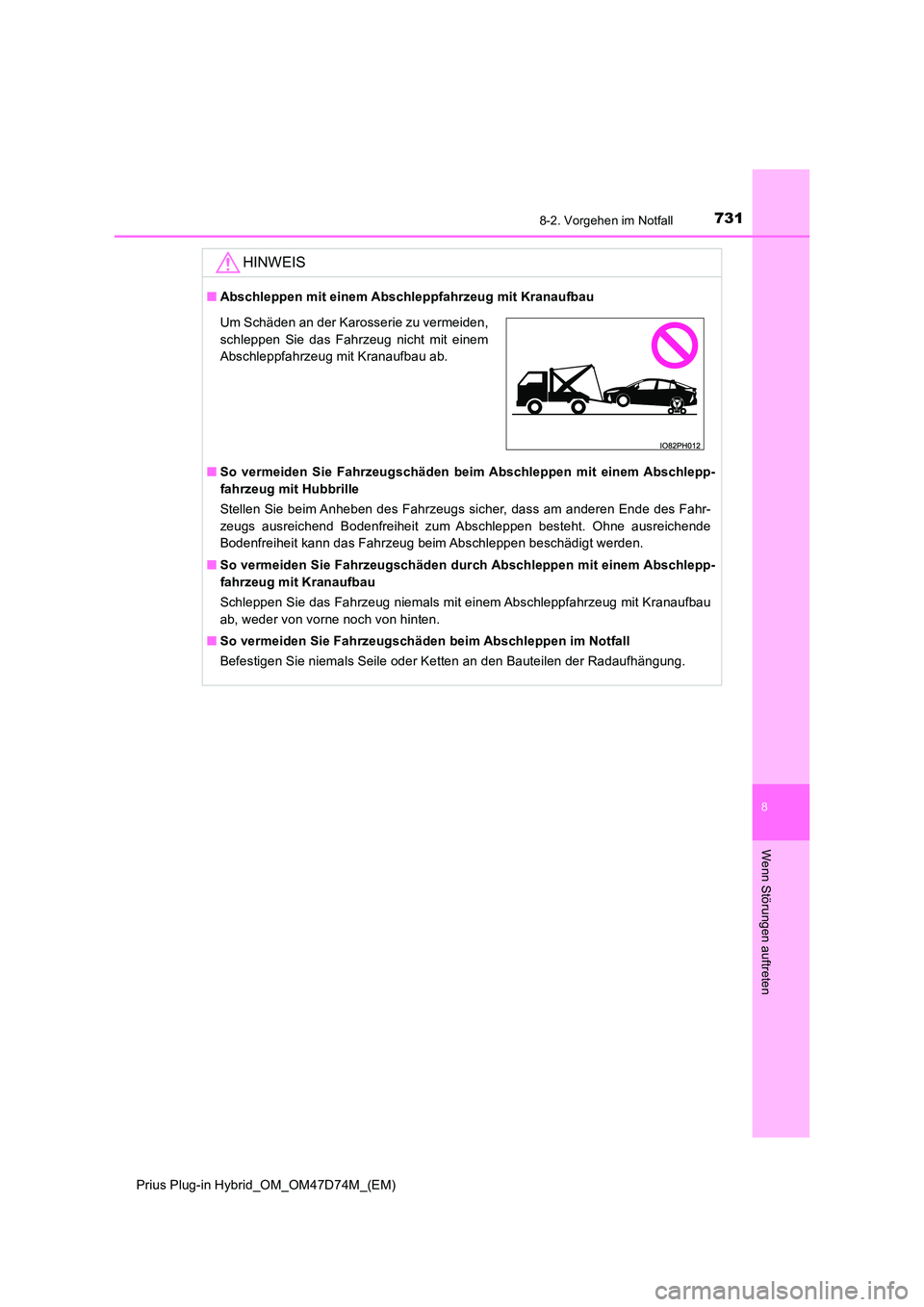

HINWEIS
■Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.
Um Schäden an der Karosserie zu vermeiden,
schleppen Sie das Fahrzeug nicht mit einem
Abschleppfahrzeug mit Kranaufbau ab.

7328-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Wenn Sie der Meinung sind, dass etwas nicht
stimmt
● Flüssigkeit tritt unter dem Fahrzeug aus
(Nach Benutzung der Klimaanlage abtropfendes Wasser ist jedoch nor-
mal.)
● Platt aussehende Reifen oder ungleichmäßiger Profilabrieb
● Die Kühlmitteltemperatur-Warnleuchte blinkt oder leuchtet auf
● Veränderungen im Auspuffgeräusch
● Starkes Reifenquietschen bei Kurvenfahrten
● Ungewöhnliche Geräusche der Radaufhängung
● Klingeln oder andere Geräusche vom Hybridsystem
● Fehlzündungen, Stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen deutlich zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer
Seite
● Verlust der Bremswirkung, schwammiges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahr-
zeug wahrscheinlich korrekt eingestellt oder repariert werden. Setzen
Sie sich so bald wie möglich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

7338-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten

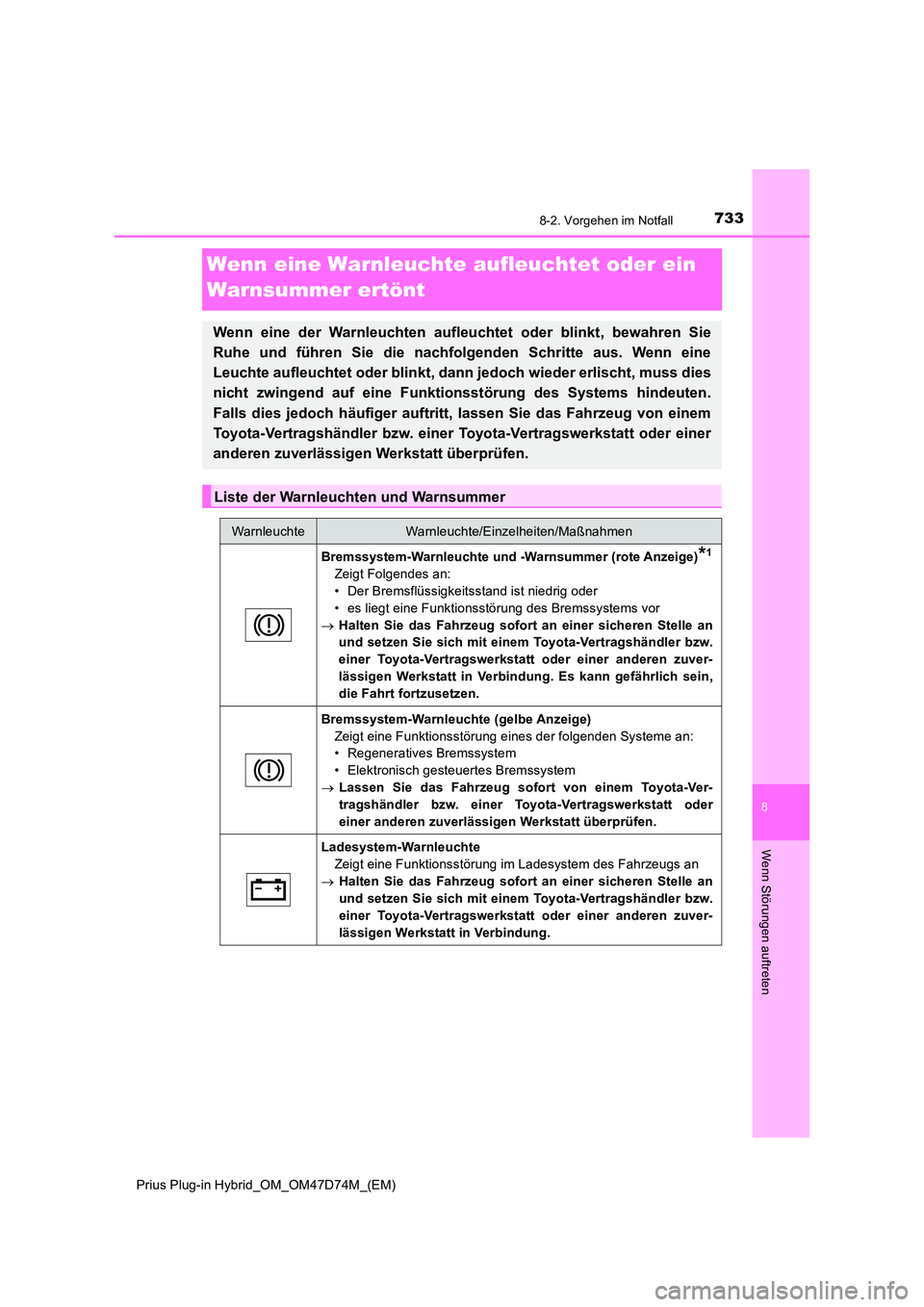

Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie die nachfolg enden Schritte aus. Wenn eine
Leuchte aufleuchtet oder blinkt, dann jedoch wieder erlischt, muss dies
nicht zwingend auf eine Funktionsstörung des Systems hindeuten.
Falls dies jedoch häufiger auftritt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Bremssystem-Warnleuchte und -Warnsummer (rote Anzeige)*1
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig oder
• es liegt eine Funktionsstörung des Bremssystems vor
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung. Es kann gefährlich sein,
die Fahrt fortzusetzen.
Bremssystem-Warnleuchte (gelbe Anzeige)
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Regeneratives Bremssystem
• Elektronisch gesteuertes Bremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
Ladesystem-Warnleuchte
Zeigt eine Funktionsstörung im Ladesystem des Fahrzeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.

7348-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

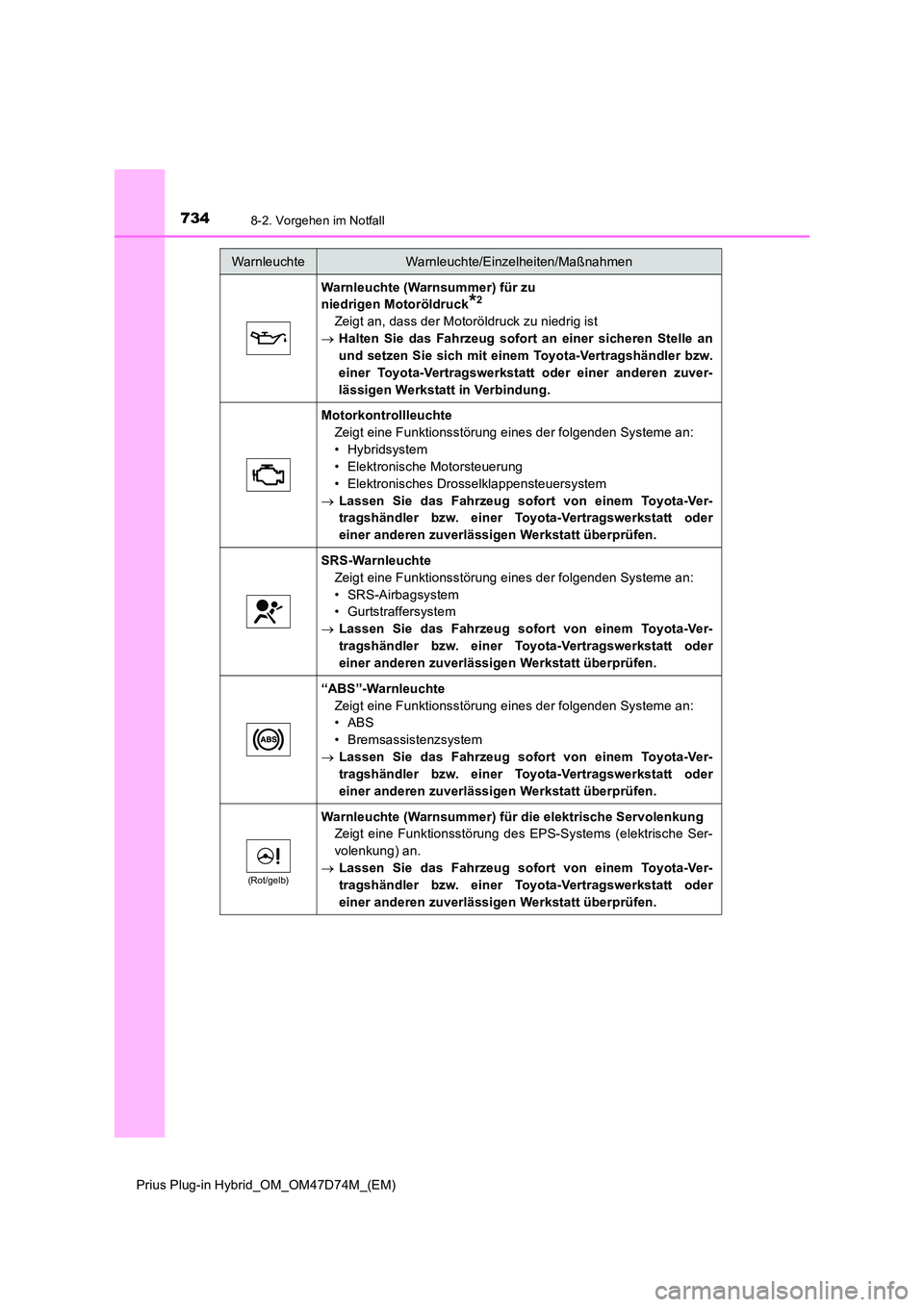

Warnleuchte (Warnsummer) für zu
niedrigen Motoröldruck*2
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
Motorkontrollleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Hybridsystem
• Elektronische Motorsteuerung
• Elektronisches Drosselklappensteuersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• SRS-Airbagsystem
• Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
“ABS”-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• ABS
• Bremsassistenzsystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
(Rot/gelb)
Warnleuchte (Warnsummer) für die elektrische Servolenkung
Zeigt eine Funktionsstörung des EPS-Systems (elektrische Ser-
volenkung) an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

7358-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten
(Blinkt oder leuchtet auf)

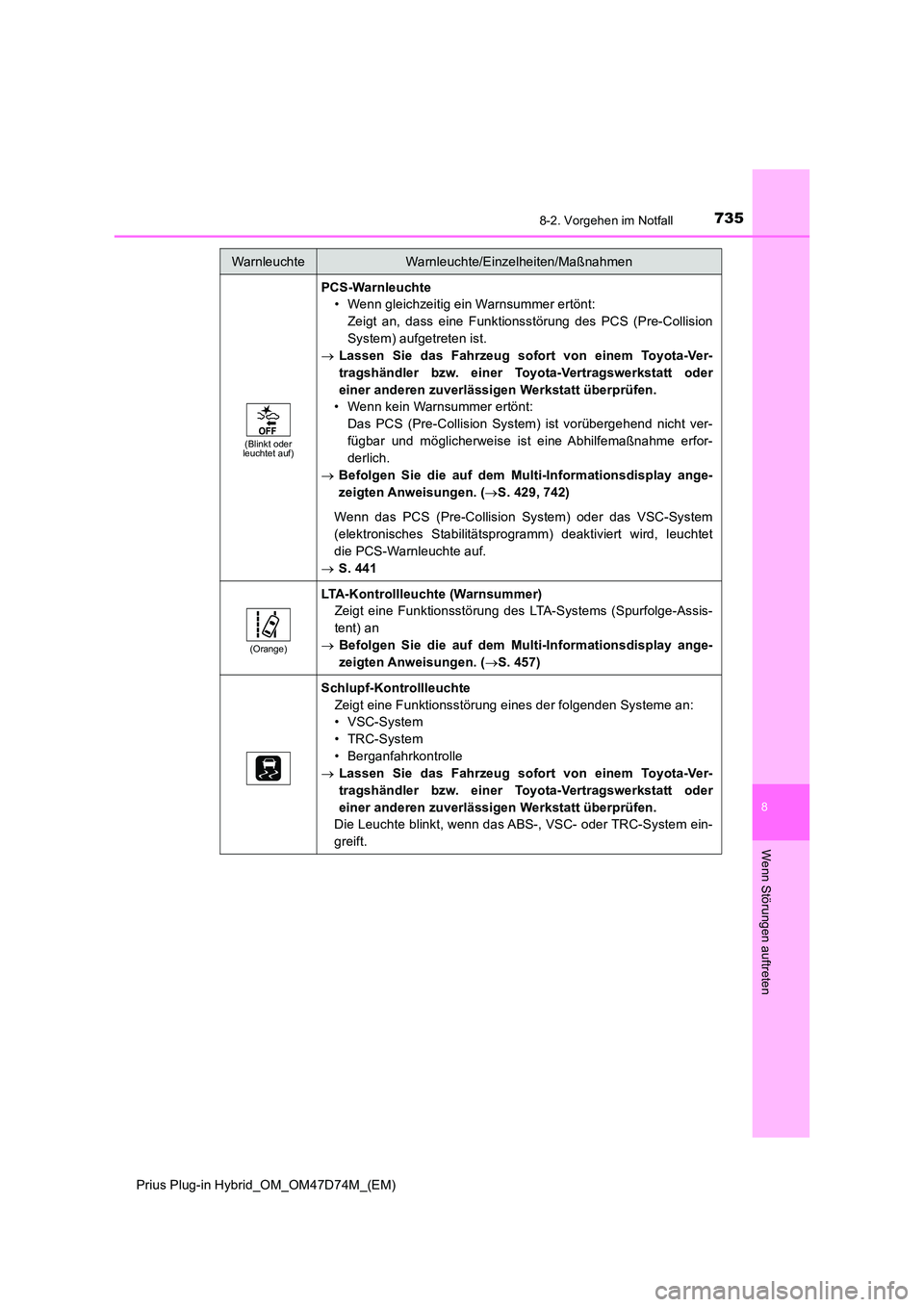

PCS-Warnleuchte
• Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Collision
System) aufgetreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
• Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht ver-
fügbar und möglicherweise ist eine Abhilfemaßnahme erfor-
derlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 429, 742)
Wenn das PCS (Pre-Collision System) oder das VSC-System
(elektronisches Stabilitätsprogramm) deaktiviert wird, leuchtet
die PCS-Warnleuchte auf.
 S. 441
(Orange)
LTA-Kontrollleuchte (Warnsummer)
Zeigt eine Funktionsstörung des LTA-Systems (Spurfolge-Assis-
tent) an
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 457)
Schlupf-Kontrollleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• VSC-System
• TRC-System
• Berganfahrkontrolle
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
Die Leuchte blinkt, wenn das ABS-, VSC- oder TRC-System ein-
greift.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

7368-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

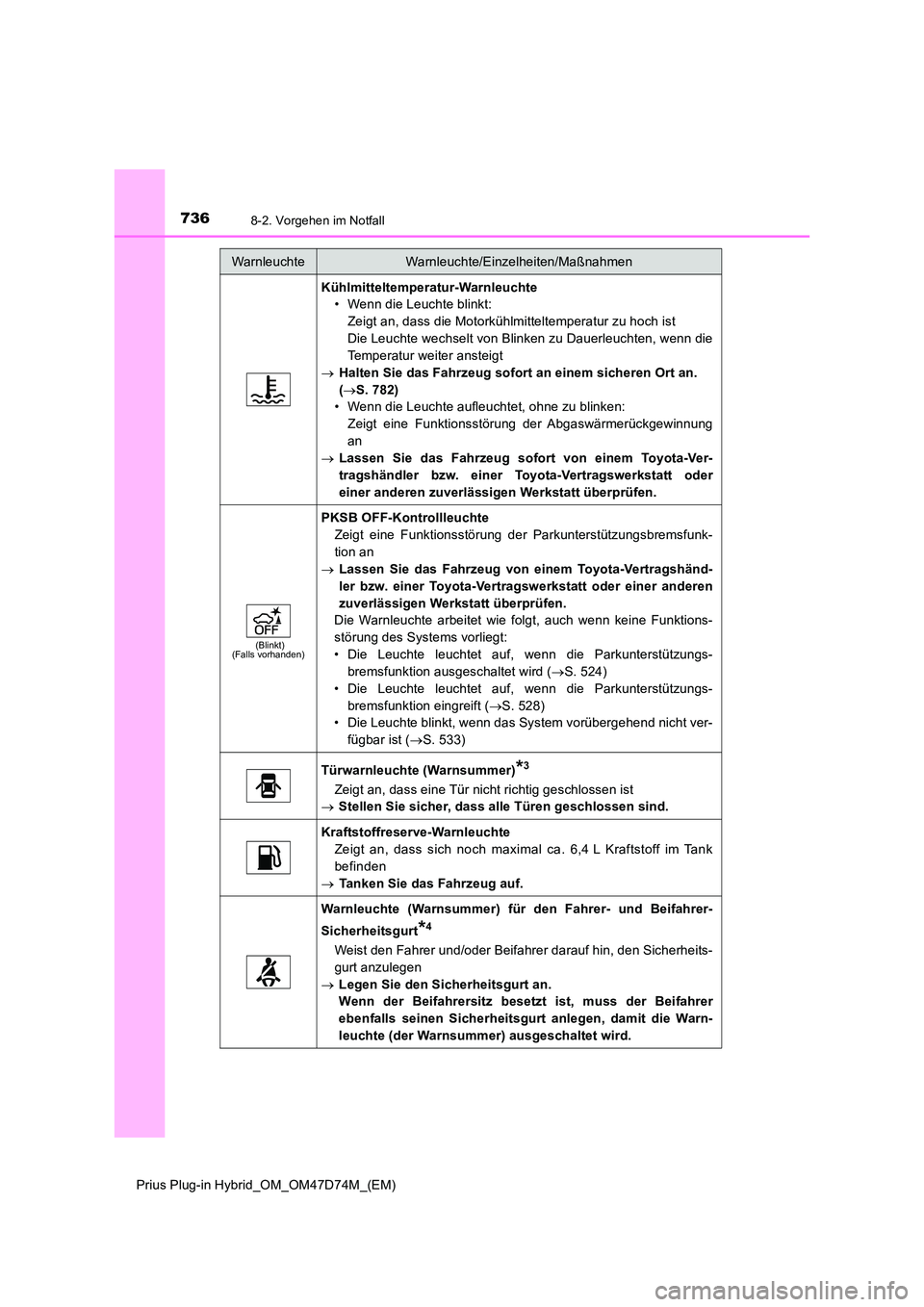

Kühlmitteltemperatur-Warnleuchte
• Wenn die Leuchte blinkt:
Zeigt an, dass die Motorkühlmitteltemperatur zu hoch ist
Die Leuchte wechselt von Blinken zu Dauerleuchten, wenn die
Temperatur weiter ansteigt
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an.
( S. 782)
• Wenn die Leuchte aufleuchtet, ohne zu blinken:
Zeigt eine Funktionsstörung der Abgaswärmerückgewinnung
an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
(Blinkt) (Falls vorhanden)
PKSB OFF-Kontrollleuchte
Zeigt eine Funktionsstörung der Parkunterstützungsbremsfunk-
tion an
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Die Warnleuchte arbeitet wie folgt, auch wenn keine Funktions-
störung des Systems vorliegt:
• Die Leuchte leuchtet auf, wenn die Parkunterstützungs-
bremsfunktion ausgeschaltet wird ( S. 524)
• Die Leuchte leuchtet auf, wenn die Parkunterstützungs-
bremsfunktion eingreift ( S. 528)
• Die Leuchte blinkt, wenn das System vorübergehend nicht ver-
fügbar ist ( S. 533)
Türwarnleuchte (Warnsummer)*3
Zeigt an, dass eine Tür nicht richtig geschlossen ist
 Stellen Sie sicher, dass alle Türen geschlossen sind.
Kraftstoffreserve-Warnleuchte
Zeigt an, dass sich noch maximal ca. 6,4 L Kraftstoff im Tank
befinden
 Tanken Sie das Fahrzeug auf.
Warnleuchte (Warnsummer) für den Fahrer- und Beifahrer-
Sicherheitsgurt*4
Weist den Fahrer und/oder Beifahrer darauf hin, den Sicherheits-
gurt anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss der Beifahrer
ebenfalls seinen Sicherheitsgurt anlegen, damit die Warn-
leuchte (der Warnsummer) ausgeschaltet wird.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

7378-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten

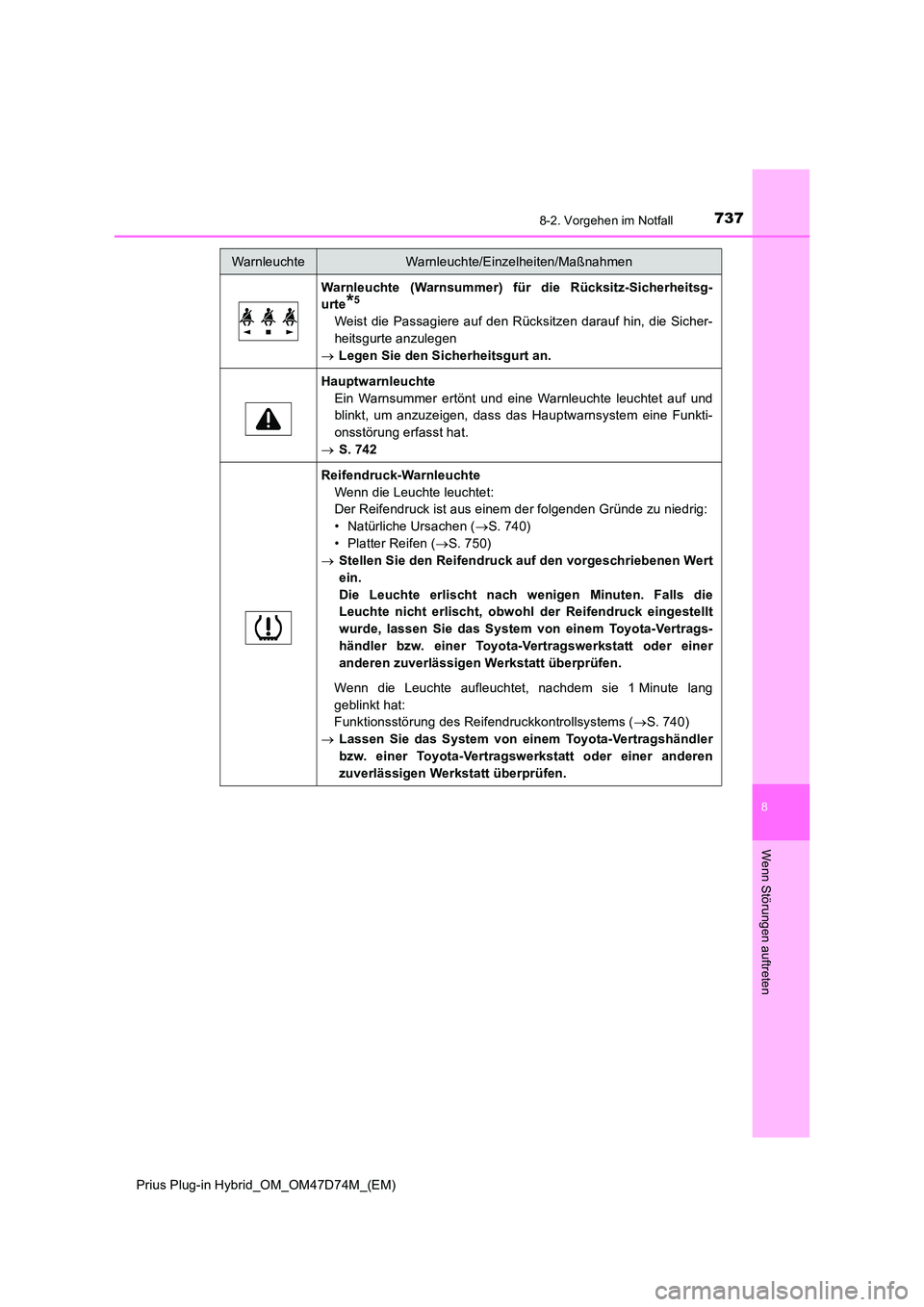

Warnleuchte (Warnsummer) für die Rücksitz-Sicherheitsg-
urte*5
Weist die Passagiere auf den Rücksitzen darauf hin, die Sicher-
heitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Hauptwarnleuchte
Ein Warnsummer ertönt und eine Warnleuchte leuchtet auf und
blinkt, um anzuzeigen, dass das Hauptwarnsystem eine Funkti-
onsstörung erfasst hat.
 S. 742
Reifendruck-Warnleuchte
Wenn die Leuchte leuchtet:
Der Reifendruck ist aus einem der folgenden Gründe zu niedrig:
• Natürliche Ursachen ( S. 740)
• Platter Reifen ( S. 750)
 Stellen Sie den Reifendruck auf den vorgeschriebenen Wert
ein.
Die Leuchte erlischt nach wenigen Minuten. Falls die
Leuchte nicht erlischt, obwohl der Reifendruck eingestellt
wurde, lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet, nachdem sie 1 Minute lang
geblinkt hat:
Funktionsstörung des Reifendruckkontrollsystems ( S. 740)
 Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

7388-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Brake-Override-System/Anfahrkontrolle/
Parkunterstützungsbremsfunktion (Symbolanzeige)*6
Brake-Override-System
Zeigt an, dass das Gaspedal und das Bremspedal gleichzeitig
getreten werden und dass das Brake-Override-System eingreift
 Lassen Sie das Gaspedal los und treten Sie das Bremspe-
dal.
Zeigt eine Funktionsstörung des Brake-Override-Systems an
(außerdem ertönt der Warnsummer)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
Anfahrkontrolle
Zeigt an, dass bei getretenem Gaspedal die Fahrstufe gewech-
selt und die Anfahrkontrolle aktiviert wurde (außerdem ertönt der
Warnsummer)
 Lassen Sie das Gaspedal kurz los.
Zeigt eine Funktionsstörung der Anfahrkontrolle an (außerdem
ertönt der Warnsummer)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
Parkunterstützungsbremsfunktion
Zeigt an, dass die Parkunterstützungsbremsfunktion (falls vor-
handen) eingreift ( S. 528)
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigte Anweisung.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

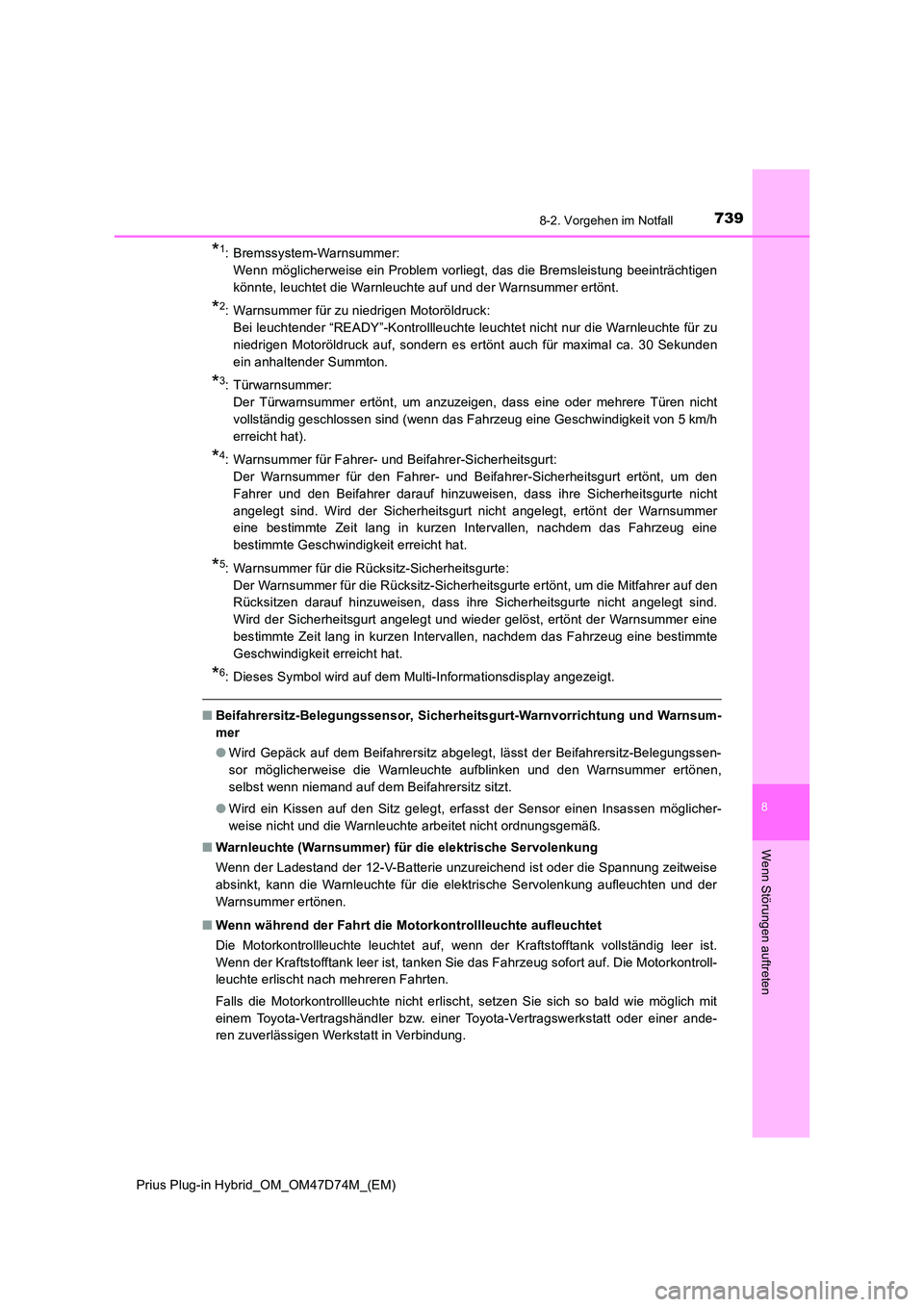

7398-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten
*1: Bremssystem-Warnsummer:
Wenn möglicherweise ein Problem vorliegt, das die Bremsleistung beeinträchtigen
könnte, leuchtet die Warnleuchte auf und der Warnsummer ertönt.
*2: Warnsummer für zu niedrigen Motoröldruck:
Bei leuchtender “READY”-Kontrollleuchte leuchtet nicht nur die Warnleuchte für zu
niedrigen Motoröldruck auf, sondern es ertönt auch für maximal ca. 30 Sekunden
ein anhaltender Summton.
*3: Türwarnsummer:
Der Türwarnsummer ertönt, um anzuzeigen, dass eine oder mehrere Türen nicht
vollständig geschlossen sind (wenn das Fahrzeug eine Geschwindigkeit von 5 km/h
erreicht hat).
*4: Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt:
Der Warnsummer für den Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um den
Fahrer und den Beifahrer darauf hinzuweisen, dass ihre Sicherheitsgurte nicht
angelegt sind. Wird der Sicherheitsgurt nicht angelegt, ertönt der Warnsummer
eine bestimmte Zeit lang in kurzen Intervallen, nachdem das Fahrzeug eine
bestimmte Geschwindigkeit erreicht hat.
*5: Warnsummer für die Rücksitz-Sicherheitsgurte:
Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um die Mitfahrer auf den
Rücksitzen darauf hinzuweisen, dass ihre Sicherheitsgurte nicht angelegt sind.
Wird der Sicherheitsgurt angelegt und wieder gelöst, ertönt der Warnsummer eine
bestimmte Zeit lang in kurzen Intervallen, nachdem das Fahrzeug eine bestimmte
Geschwindigkeit erreicht hat.
*6: Dieses Symbol wird auf dem Multi-Informationsdisplay angezeigt.
■ Beifahrersitz-Belegungssensor, Sicherheitsgurt-Warnvorrichtung und Warnsum-
mer
● Wird Gepäck auf dem Beifahrersitz abgelegt, lässt der Beifahrersitz-Belegungssen-
sor möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen,
selbst wenn niemand auf dem Beifahrersitz sitzt.
● Wird ein Kissen auf den Sitz gelegt, erfasst der Sensor einen Insassen möglicher-
weise nicht und die Warnleuchte arbeitet nicht ordnungsgemäß.
■ Warnleuchte (Warnsummer) für die elektrische Servolenkung
Wenn der Ladestand der 12-V-Batterie unzureichend ist oder die Spannung zeitweise
absinkt, kann die Warnleuchte für die elektrische Servolenkung aufleuchten und der
Warnsummer ertönen.
■ Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Die Motorkontrollleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort auf. Die Motorkontroll-
leuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, setzen Sie sich so bald wie möglich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.

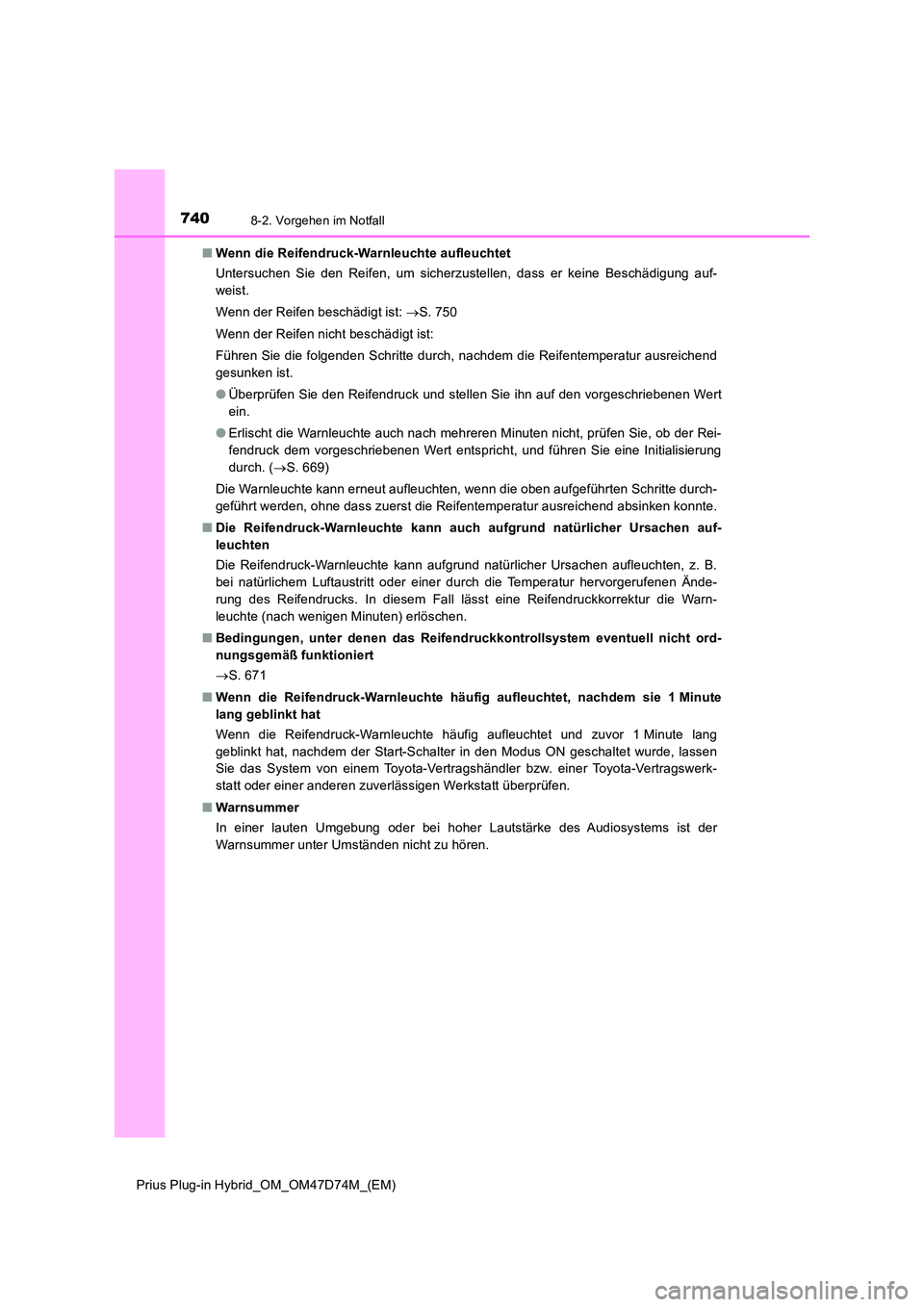

7408-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Untersuchen Sie den Reifen, um sicherzustellen, dass er keine Beschädigung auf-
weist.
Wenn der Reifen beschädigt ist: S. 750
Wenn der Reifen nicht beschädigt ist:
Führen Sie die folgenden Schritte durch, nachdem die Reifentemperatur ausreichend
gesunken ist.
● Überprüfen Sie den Reifendruck und stellen Sie ihn auf den vorgeschriebenen Wert
ein.
● Erlischt die Warnleuchte auch nach mehreren Minuten nicht, prüfen Sie, ob der Rei-
fendruck dem vorgeschriebenen Wert entspricht, und führen Sie eine Initialisierung
durch. ( S. 669)
Die Warnleuchte kann erneut aufleuchten, wenn die oben aufgeführten Schritte durch-
geführt werden, ohne dass zuerst die Reifentemperatur ausreichend absinken konnte.
■ Die Reifendruck-Warnleuchte kann auch aufgrund natürlicher Ursachen auf-
leuchten
Die Reifendruck-Warnleuchte kann aufgrund natürlicher Ursachen aufleuchten, z. B.
bei natürlichem Luftaustritt oder einer durch die Temperatur hervorgerufenen Ände-
rung des Reifendrucks. In diesem Fall lässt eine Reifendruckkorrektur die Warn-
leuchte (nach wenigen Minuten) erlöschen.
■ Bedingungen, unter denen das Reifendruckkontrollsystem eventuell nicht ord-
nungsgemäß funktioniert
 S. 671
■ Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
lang geblinkt hat
Wenn die Reifendruck-Warnleuchte häufig aufleuchtet und zuvor 1 Minute lang
geblinkt hat, nachdem der Start-Schalter in den Modus ON geschaltet wurde, lassen
Sie das System von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
■ Warnsummer
In einer lauten Umgebung oder bei hoher Lautstärke des Audiosystems ist der
Warnsummer unter Umständen nicht zu hören.
