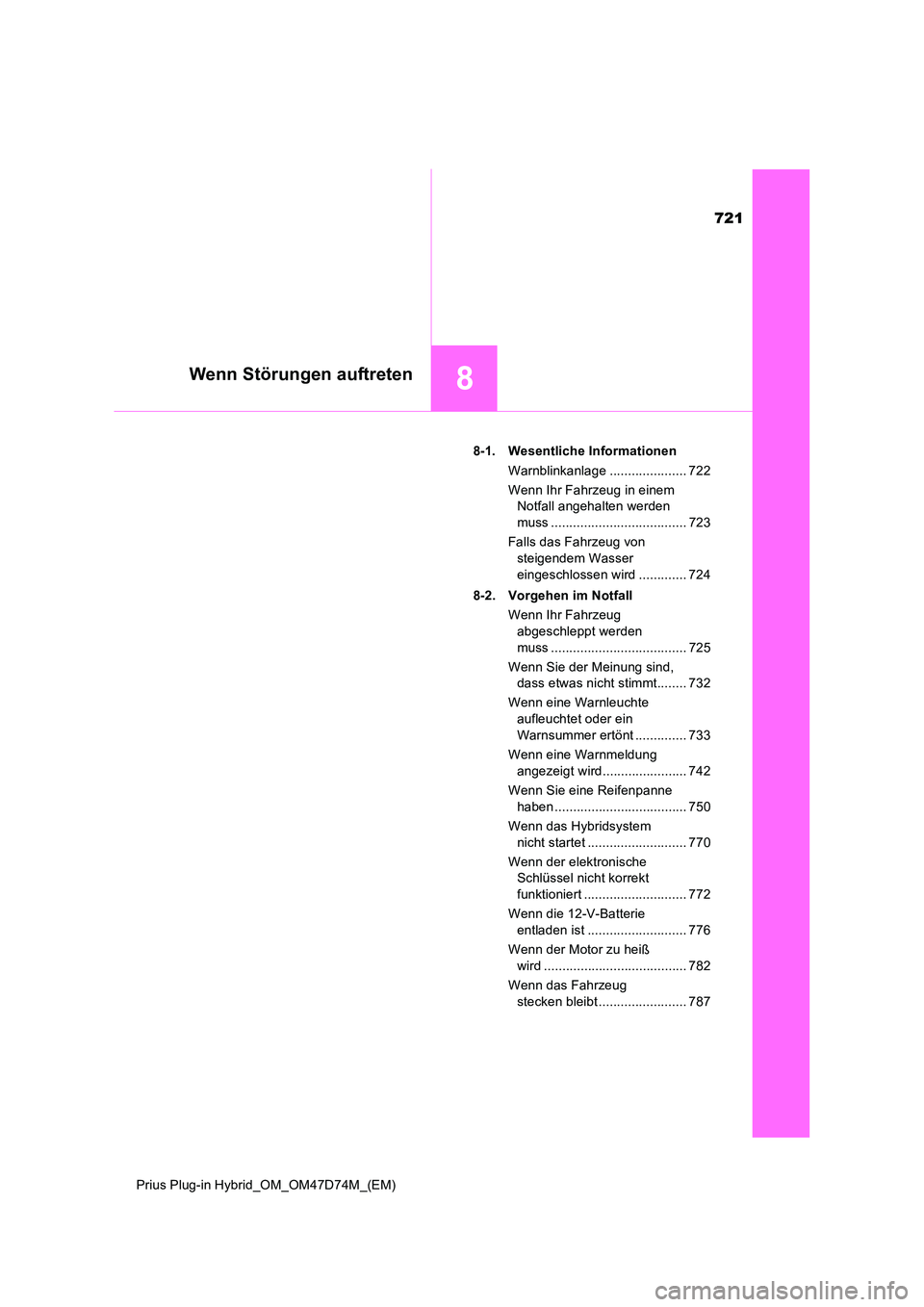

TOYOTA PRIUS PLUG-IN HYBRID 2020 Betriebsanleitungen (in German)

721
8Wenn Störungen auftreten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8-1. Wesentliche Informationen
Warnblinkanlage ..................... 722
Wenn Ihr Fahrzeug in einem
Notfall angehalten werden
muss ..................................... 723
Falls das Fahrzeug von
steigendem Wasser
eingeschlossen wird ............. 724
8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 725
Wenn Sie der Meinung sind,
dass etwas nicht stimmt........ 732
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 733
Wenn eine Warnmeldung
angezeigt wird....................... 742
Wenn Sie eine Reifenpanne
haben .................................... 750
Wenn das Hybridsystem
nicht startet ........................... 770
Wenn der elektronische
Schlüssel nicht korrekt
funktioniert ............................ 772
Wenn die 12-V-Batterie
entladen ist ........................... 776
Wenn der Motor zu heiß
wird ....................................... 782
Wenn das Fahrzeug
stecken bleibt ........................ 787

7228-1. Wesentliche Informationen
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

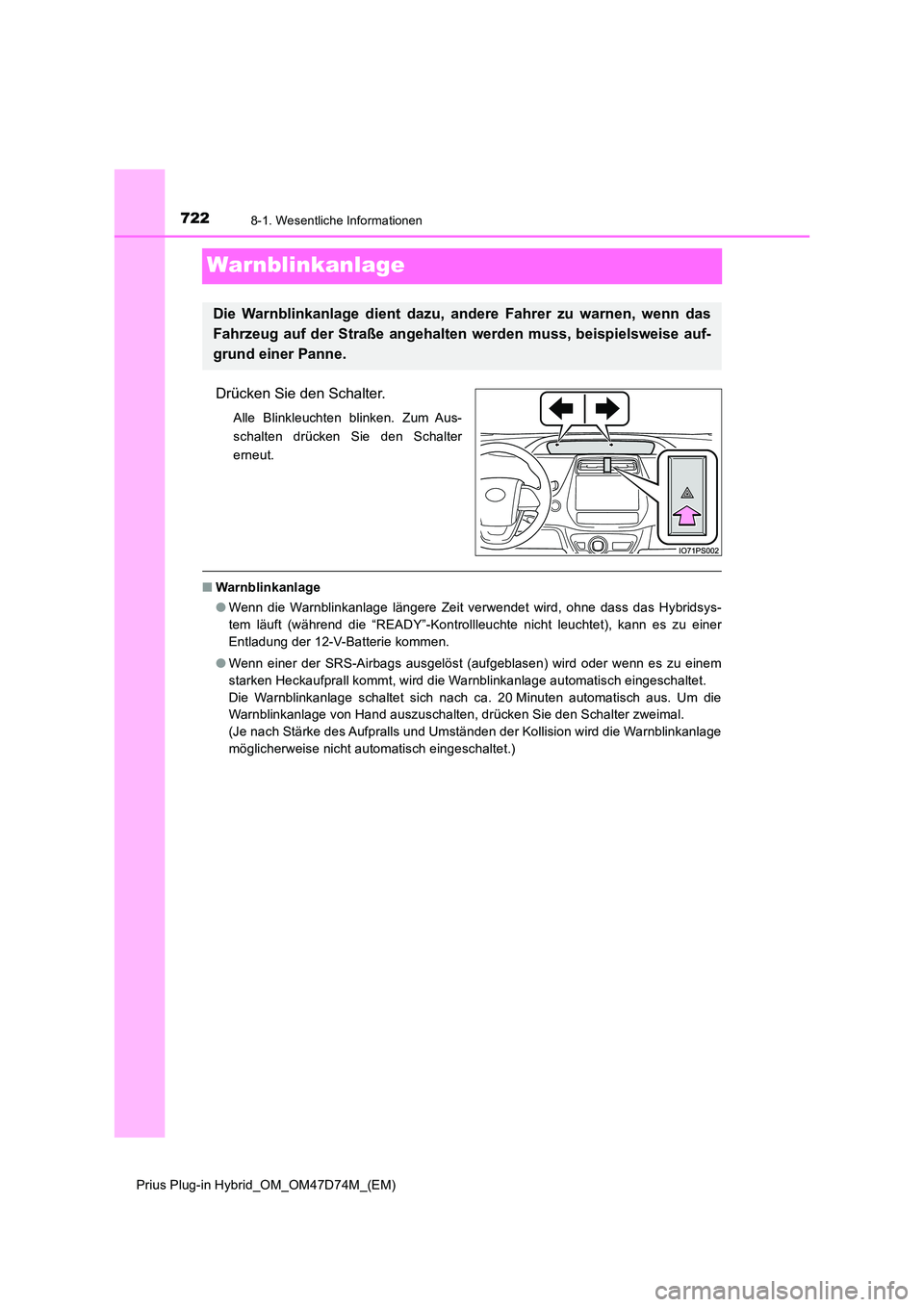

Warnblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken. Zum Aus-
schalten drücken Sie den Schalter
erneut.
■ Warnblinkanlage
● Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsys-
tem läuft (während die “READY”-Kontrollleuchte nicht leuchtet), kann es zu einer
Entladung der 12-V-Batterie kommen.
● Wenn einer der SRS-Airbags ausgelöst (aufgeblasen) wird oder wenn es zu einem
starken Heckaufprall kommt, wird die Warnblinkanlage automatisch eingeschaltet.
Die Warnblinkanlage schaltet sich nach ca. 20 Minuten automatisch aus. Um die
Warnblinkanlage von Hand auszuschalten, drücken Sie den Schalter zweimal.
(Je nach Stärke des Aufpralls und Umständen der Kollision wird die Warnblinkanlage
möglicherweise nicht automatisch eingeschaltet.)
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.

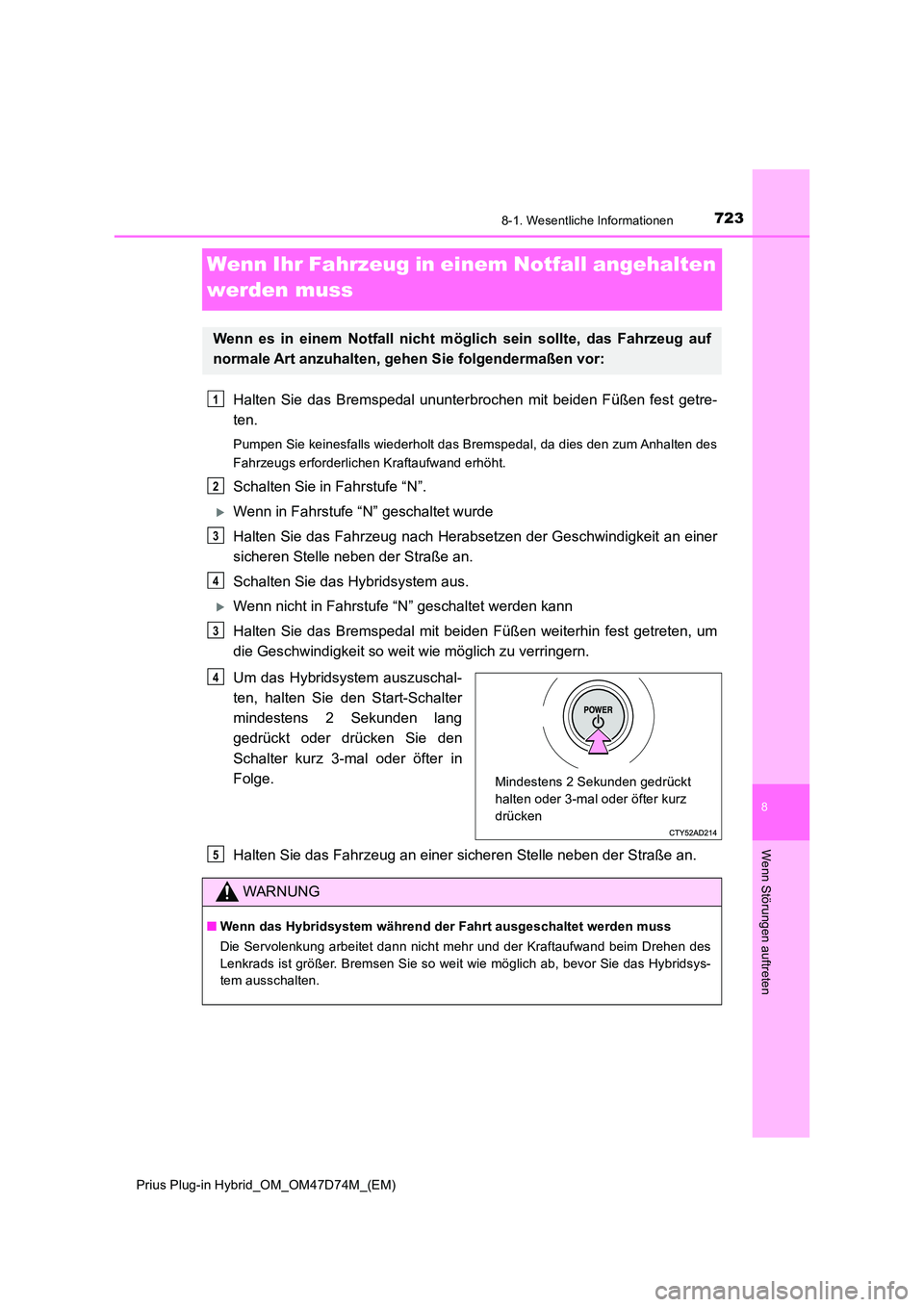

7238-1. Wesentliche Informationen
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten
Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie in Fahrstufe “N”.
Wenn in Fahrstufe “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
Schalten Sie das Hybridsystem aus.
Wenn nicht in Fahrstufe “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Um das Hybridsystem auszuschal-
ten, halten Sie den Start-Schalter
mindestens 2 Sekunden lang
gedrückt oder drücken Sie den
Schalter kurz 3-mal oder öfter in
Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt
halten oder 3-mal oder öfter kurz
drücken
4
WARNUNG
■ Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des
Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsys-
tem ausschalten.
5

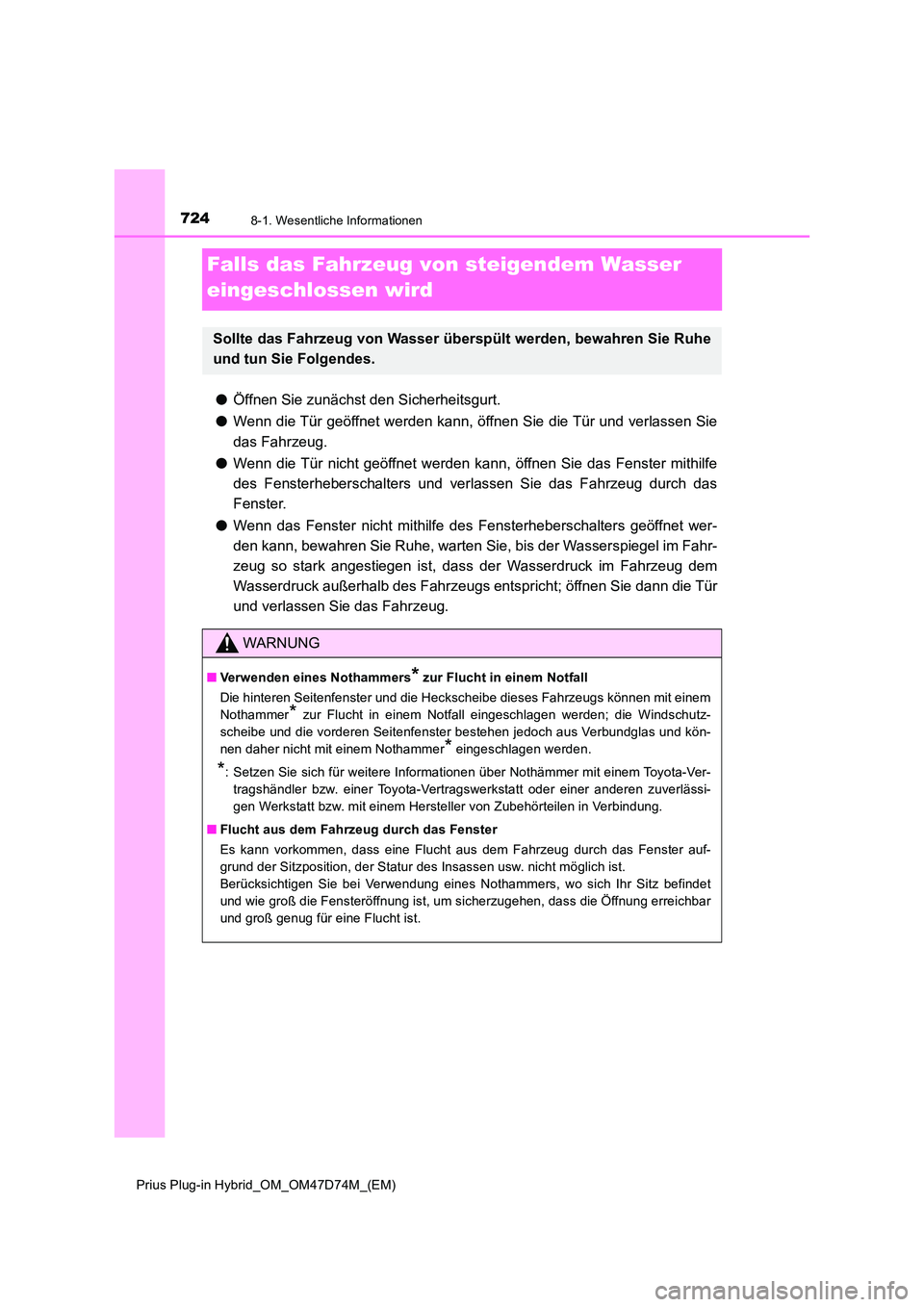

7248-1. Wesentliche Informationen
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Falls das Fahrzeug von steigendem Wasser
eingeschlossen wird
● Öffnen Sie zunächst den Sicherheitsgurt.
● Wenn die Tür geöffnet werden kann, öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
● Wenn die Tür nicht geöffnet werden kann, öffnen Sie das Fenster mithilfe
des Fensterheberschalters und verl assen Sie das Fahrzeug durch das
Fenster.
● Wenn das Fenster nicht mithilfe des Fensterheberschalters geöffnet wer-
den kann, bewahren Sie Ruhe, warten Sie, bis der Wasserspiegel im Fahr-
zeug so stark angestiegen ist, dass der Wasserdruck im Fahrzeug dem
Wasserdruck außerhalb des Fahrzeugs entspricht; öffnen Sie dann die Tür
und verlassen Sie das Fahrzeug.
Sollte das Fahrzeug von Wasser über spült werden, bewahren Sie Ruhe
und tun Sie Folgendes.
WARNUNG
■ Verwenden eines Nothammers* zur Flucht in einem Notfall
Die hinteren Seitenfenster und die Heckscheibe dieses Fahrzeugs können mit einem
Nothammer* zur Flucht in einem Notfall eingeschlagen werden; die Windschutz-
scheibe und die vorderen Seitenfenster bestehen jedoch aus Verbundglas und kön-
nen daher nicht mit einem Nothammer* eingeschlagen werden.
*: Setzen Sie sich für weitere Informationen über Nothämmer mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt bzw. mit einem Hersteller von Zubehörteilen in Verbindung.
■ Flucht aus dem Fahrzeug durch das Fenster
Es kann vorkommen, dass eine Flucht aus dem Fahrzeug durch das Fenster auf-
grund der Sitzposition, der Statur des Insassen usw. nicht möglich ist.
Berücksichtigen Sie bei Verwendung eines Nothammers, wo sich Ihr Sitz befindet
und wie groß die Fensteröffnung ist, um sicherzugehen, dass die Öffnung erreichbar
und groß genug für eine Flucht ist.

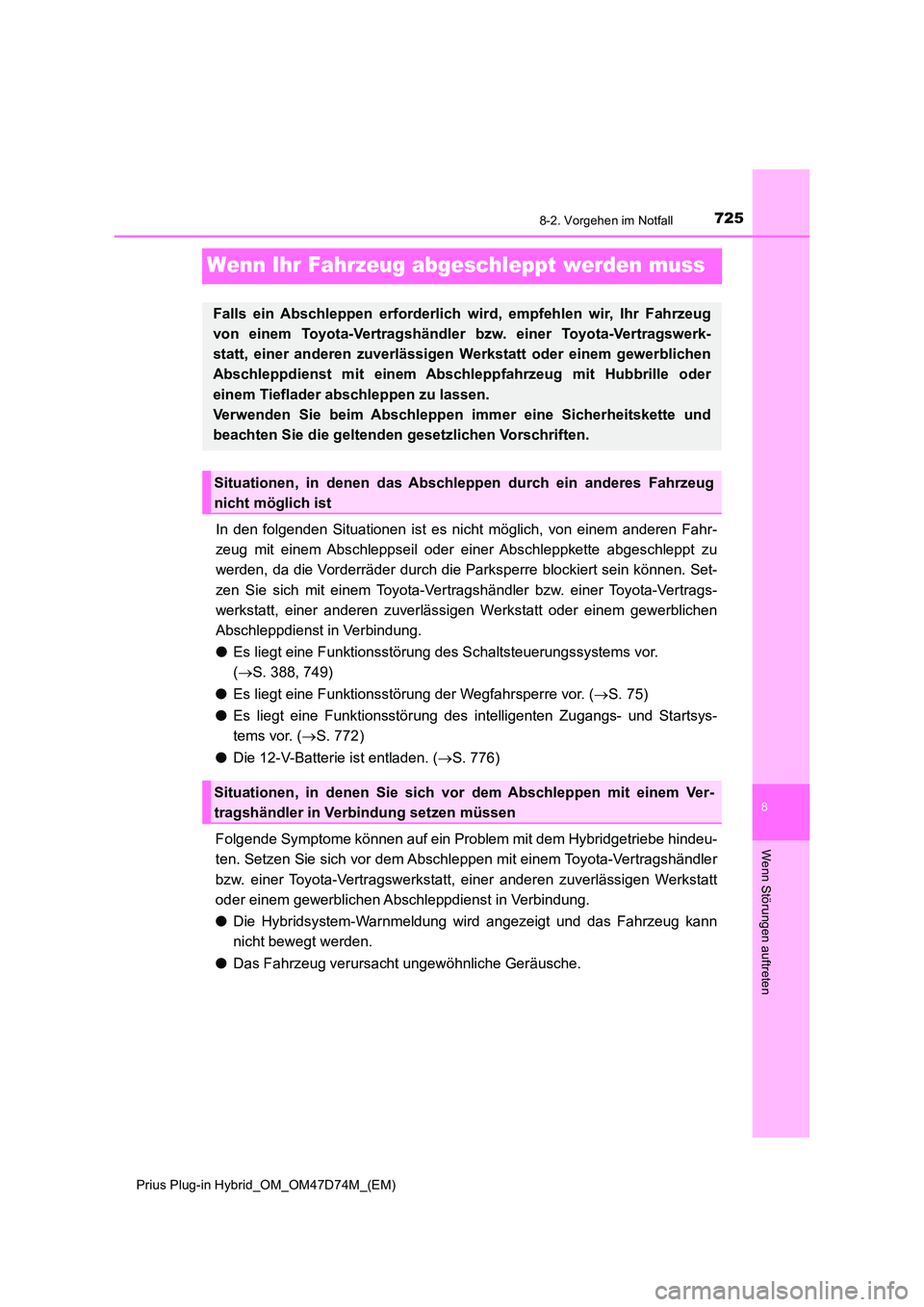

7258-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten
Wenn Ihr Fahrzeug abgeschleppt werden muss
In den folgenden Situationen ist es nicht möglich, von einem anderen Fahr-
zeug mit einem Abschleppseil oder einer Abschleppkette abgeschleppt zu
werden, da die Vorderräder durch die Pa rksperre blockiert sein können. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt, einer anderen zuverlässigen Werkstatt oder einem gewerblichen
Abschleppdienst in Verbindung.
● Es liegt eine Funktionsstörung des Schaltsteuerungssystems vor.
( S. 388, 749)
● Es liegt eine Funktionsstörung der Wegfahrsperre vor. (S. 75)
● Es liegt eine Funktionsstörung des intelligenten Zugangs- und Startsys-
tems vor. ( S. 772)
● Die 12-V-Batterie ist entladen. (S. 776)
Folgende Symptome können auf ein Pr oblem mit dem Hybridgetriebe hindeu-
ten. Setzen Sie sich vor dem Abschleppen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt, einer anderen zuverlässigen Werkstatt
oder einem gewerblichen Abschleppdienst in Verbindung.
● Die Hybridsystem-Warnmeldung wird angezeigt und das Fahrzeug kann
nicht bewegt werden.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Falls ein Abschleppen erforderlich wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt, einer anderen zuverlässigen Werkstatt oder einem gewerblichen
Abschleppdienst mit einem Abschleppfahrzeug mit Hubbrille oder
einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen das Abschle ppen durch ein anderes Fahrzeug
nicht möglich ist
Situationen, in denen Sie sich vor dem Abschleppen mit einem Ver-
tragshändler in Verbindung setzen müssen

7268-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

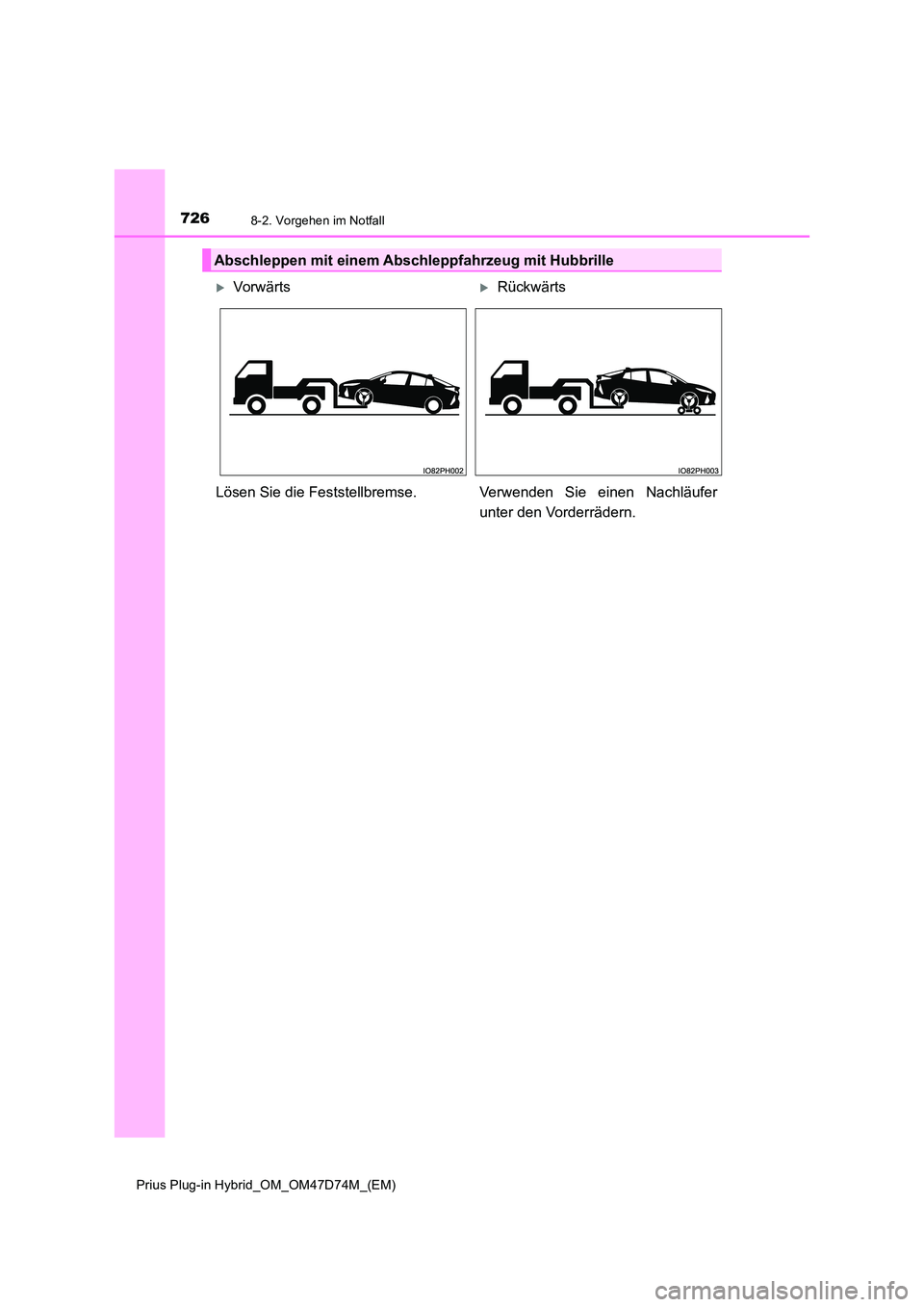

Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
Vorwär tsRückwärts
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer
unter den Vorderrädern.

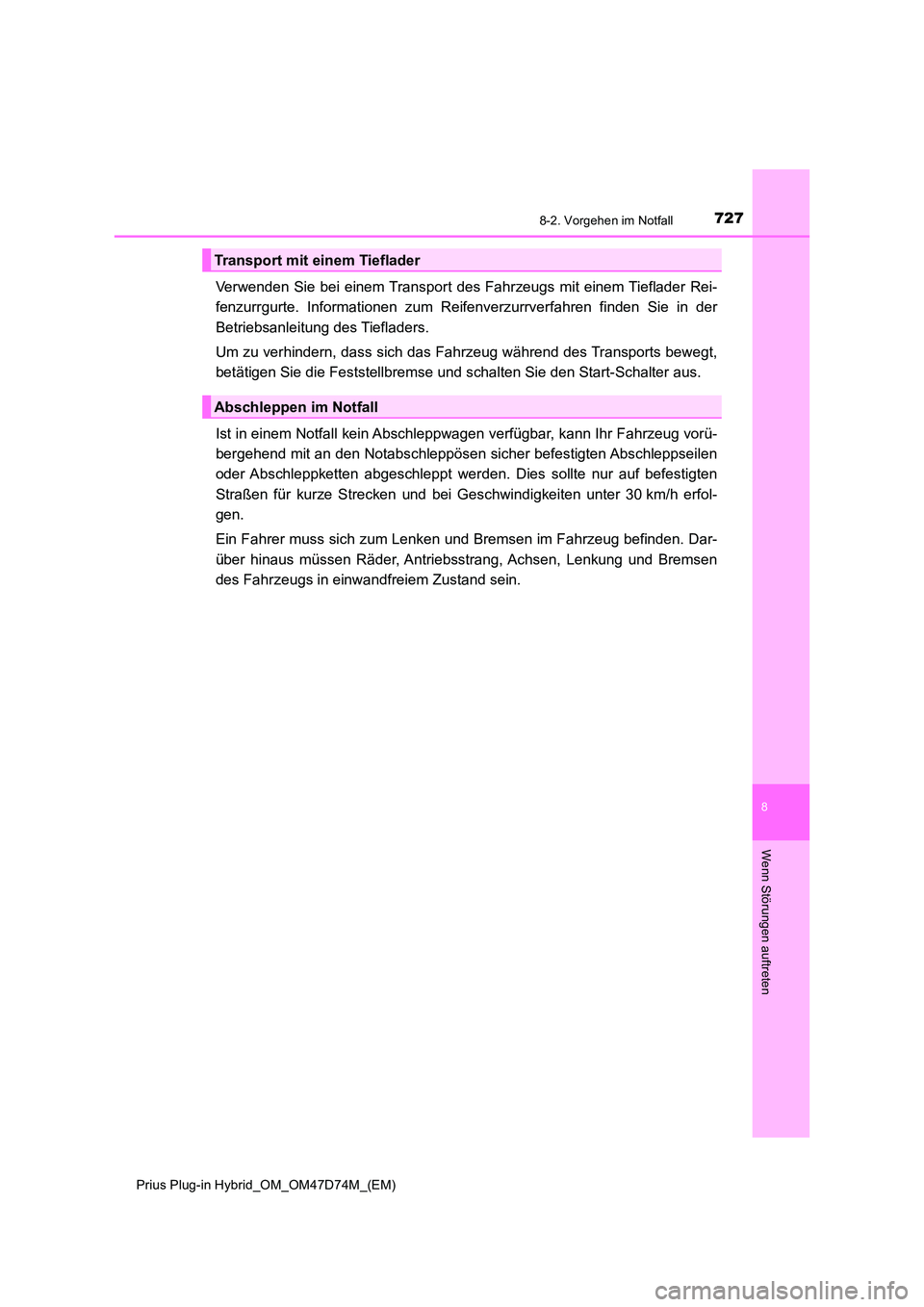

7278-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten
Verwenden Sie bei einem Transport des Fahrzeugs mit einem Tieflader Rei-
fenzurrgurte. Informationen zum Reifenverzurrverfahren finden Sie in der
Betriebsanleitung des Tiefladers.
Um zu verhindern, dass sich das Fahrzeug während des Transports bewegt,
betätigen Sie die Feststellbremse und schalten Sie den Start-Schalter aus.
Ist in einem Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorü-
bergehend mit an den Notabschleppösen sicher befestigten Abschleppseilen
oder Abschleppketten abgeschleppt werden. Dies sollte nur auf befestigten
Straßen für kurze Strecken und bei Geschwindigkeiten unter 30 km/h erfol-
gen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem Zustand sein.
Transport mit einem Tieflader
Abschleppen im Notfall

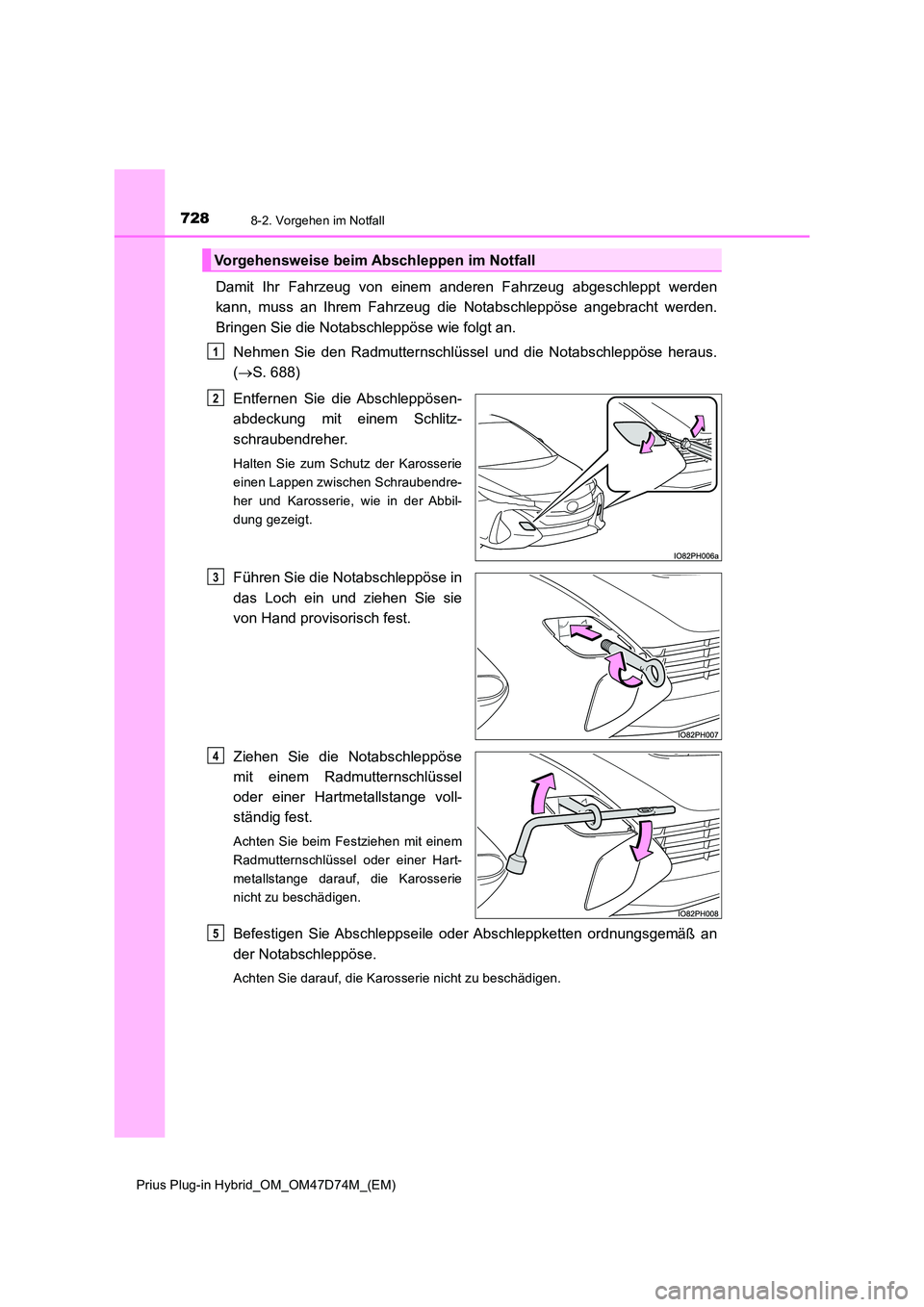

7288-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Damit Ihr Fahrzeug von einem anderen Fahrzeug abgeschleppt werden
kann, muss an Ihrem Fahrzeug die Notabschleppöse angebracht werden.
Bringen Sie die Notabschleppöse wie folgt an.
Nehmen Sie den Radmutternschlüssel und die Notabschleppöse heraus.
( S. 688)
Entfernen Sie die Abschleppösen-
abdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendre-
her und Karosserie, wie in der Abbil-
dung gezeigt.
Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Ziehen Sie die Notabschleppöse
mit einem Radmutternschlüssel
oder einer Hartmetallstange voll-
ständig fest.
Achten Sie beim Festziehen mit einem
Radmutternschlüssel oder einer Hart-
metallstange darauf, die Karosserie
nicht zu beschädigen.
Befestigen Sie Abschleppseile oder Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4
5

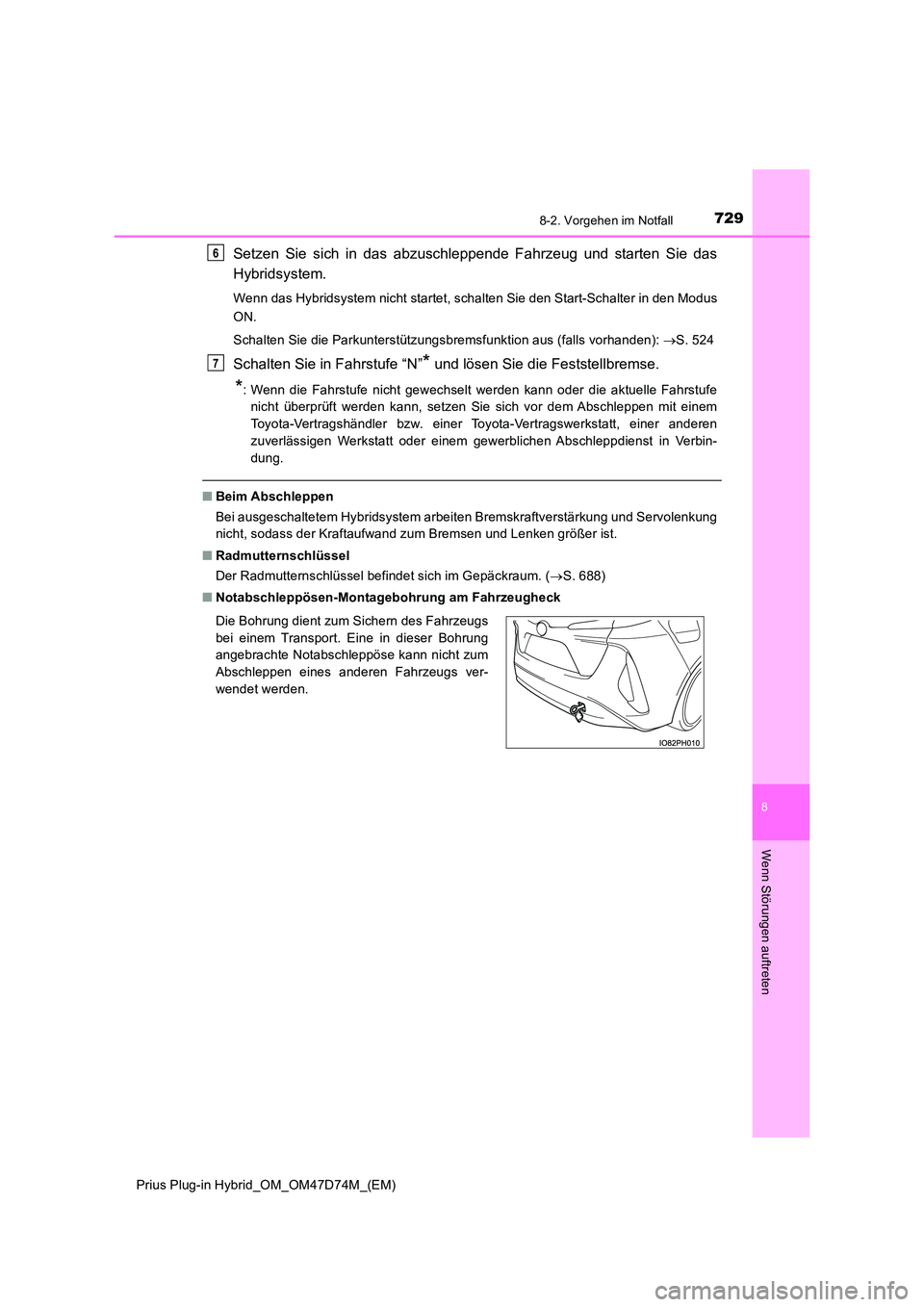

7298-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
8
Wenn Störungen auftreten
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus
ON.
Schalten Sie die Parkunterstützungsbremsfunktion aus (falls vorhanden): S. 524
Schalten Sie in Fahrstufe “N”* und lösen Sie die Feststellbremse.
*: Wenn die Fahrstufe nicht gewechselt werden kann oder die aktuelle Fahrstufe
nicht überprüft werden kann, setzen Sie sich vor dem Abschleppen mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt, einer anderen
zuverlässigen Werkstatt oder einem gewerblichen Abschleppdienst in Verbin-
dung.
■ Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung
nicht, sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel
Der Radmutternschlüssel befindet sich im Gepäckraum. ( S. 688)
■ Notabschleppösen-Montagebohrung am Fahrzeugheck
Die Bohrung dient zum Sichern des Fahrzeugs
bei einem Transport. Eine in dieser Bohrung
angebrachte Notabschleppöse kann nicht zum
Abschleppen eines anderen Fahrzeugs ver-
wendet werden.
6
7

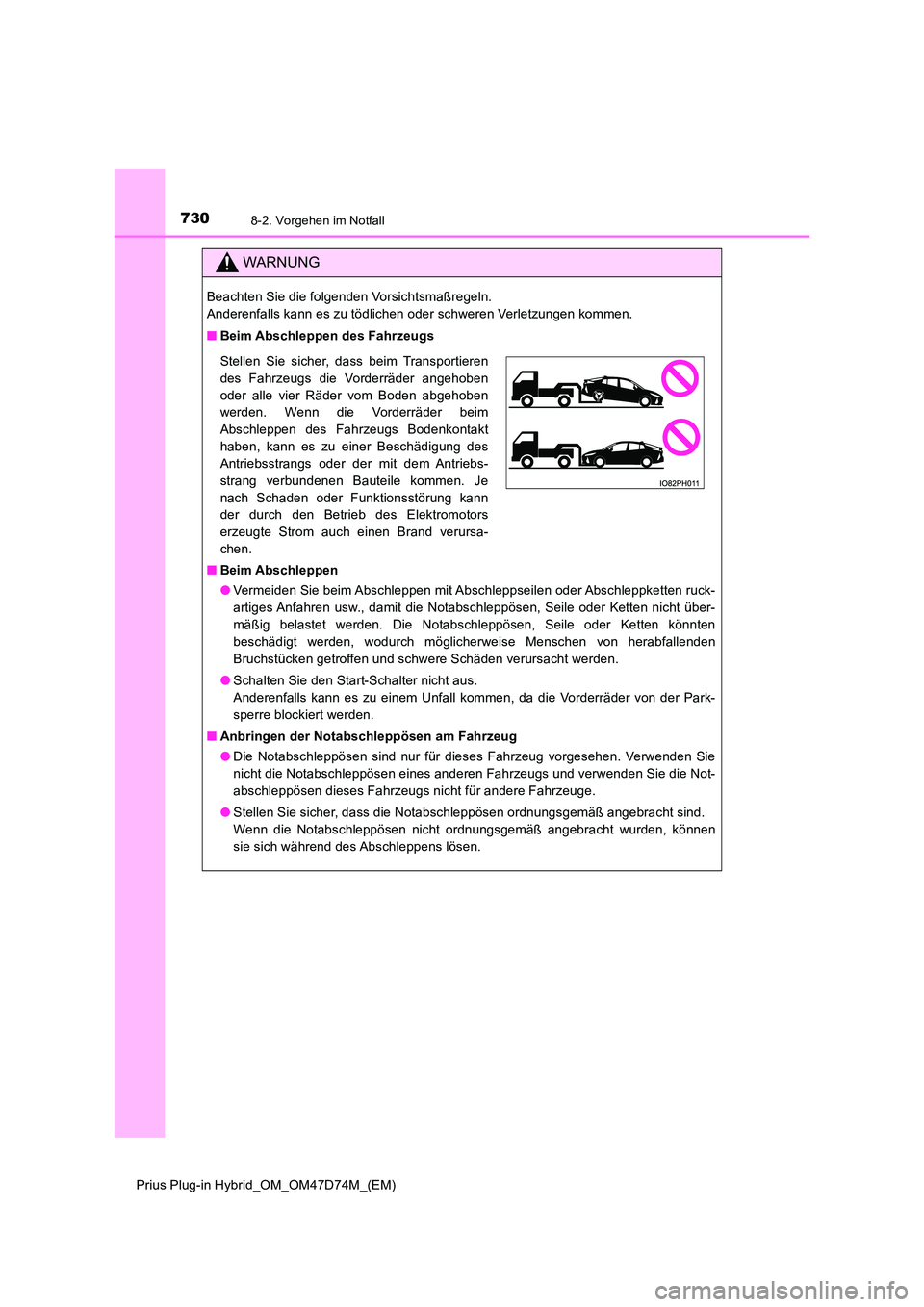

7308-2. Vorgehen im Notfall
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht über-
mäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von herabfallenden
Bruchstücken getroffen und schwere Schäden verursacht werden.
● Schalten Sie den Start-Schalter nicht aus.
Anderenfalls kann es zu einem Unfall kommen, da die Vorderräder von der Park-
sperre blockiert werden.
■ Anbringen der Notabschleppösen am Fahrzeug
● Die Notabschleppösen sind nur für dieses Fahrzeug vorgesehen. Verwenden Sie
nicht die Notabschleppösen eines anderen Fahrzeugs und verwenden Sie die Not-
abschleppösen dieses Fahrzeugs nicht für andere Fahrzeuge.
● Stellen Sie sicher, dass die Notabschleppösen ordnungsgemäß angebracht sind.
Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden, können
sie sich während des Abschleppens lösen.
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen. Je
nach Schaden oder Funktionsstörung kann
der durch den Betrieb des Elektromotors
erzeugte Strom auch einen Brand verursa-
chen.
