Ved funksjonsproblemer
8

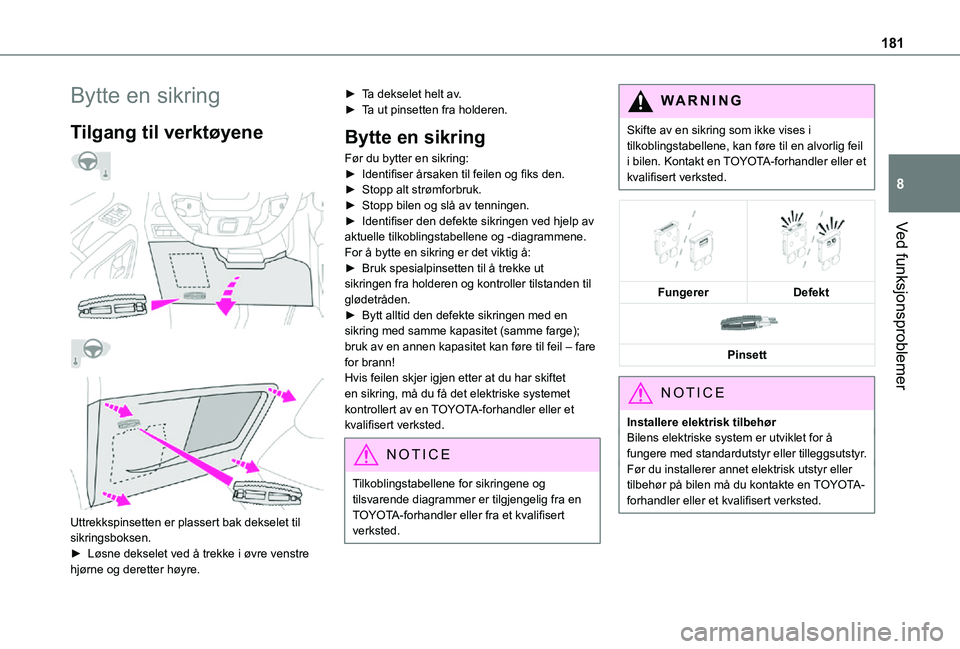

Bytte en sikring
Tilgang til verktøyene
Uttrekkspinsetten er plassert bak dekselet til sikringsboksen.
► Løsne dekselet ved å trekke i øvre venstre hjørne og deretter høyre.
â–º Ta dekselet helt av.â–º Ta ut pinsetten fra holderen.
Bytte en sikring
Før du bytter en sikring:► Identifiser årsaken til feilen og fiks den.► Stopp alt strømforbruk.► Stopp bilen og slå av tenningen.► Identifiser den defekte sikringen ved hjelp av aktuelle tilkoblingstabellene og -diagrammene.For å bytte en sikring er det viktig å:► Bruk spesialpinsetten til å trekke ut sikringen fra holderen og kontroller tilstanden til glødetråden.► Bytt alltid den defekte sikringen med en sikring med samme kapasitet (samme farge); bruk av en annen kapasitet kan føre til feil – fare for brann!Hvis feilen skjer igjen etter at du har skiftet en sikring, må du få det elektriske systemet kontrollert av en TOYOTA-forhandler eller et kvalifisert verksted.
NOTIC E
Tilkoblingstabellene for sikringene og tilsvarende diagrammer er tilgjengelig fra en TOYOTA-forhandler eller fra et kvalifisert verksted.
WARNI NG
Skifte av en sikring som ikke vises i tilkoblingstabellene, kan føre til en alvorlig feil i bilen. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.
FungererDefekt
Pinsett
NOTIC E
Installere elektrisk tilbehørBilens elektriske system er utviklet for å fungere med standardutstyr eller tilleggsutstyr.Før du installerer annet elektrisk utstyr eller
tilbehør på bilen må du kontakte en TOYOTA-forhandler eller et kvalifisert verksted.
Page 182 of 272

182
WARNI NG
TOYOTA tar ikke ansvar for kostnader for reparasjoner på bilen eller for å rette opp feil som kommer av installasjon av tilbehør som ikke leveres eller ikke er anbefalt av TOYOTA og som ikke er installert i henhold til instruksjonene, spesielt når det kombinerte forbruket for alt tilleggutstyret som er koblet til, overstiger 10 milliampere.
NOTIC E
Kontakt en TOYOTA-forhandler for mer informasjon om montering av et tilhengerfeste eller TAXI-utstyr.

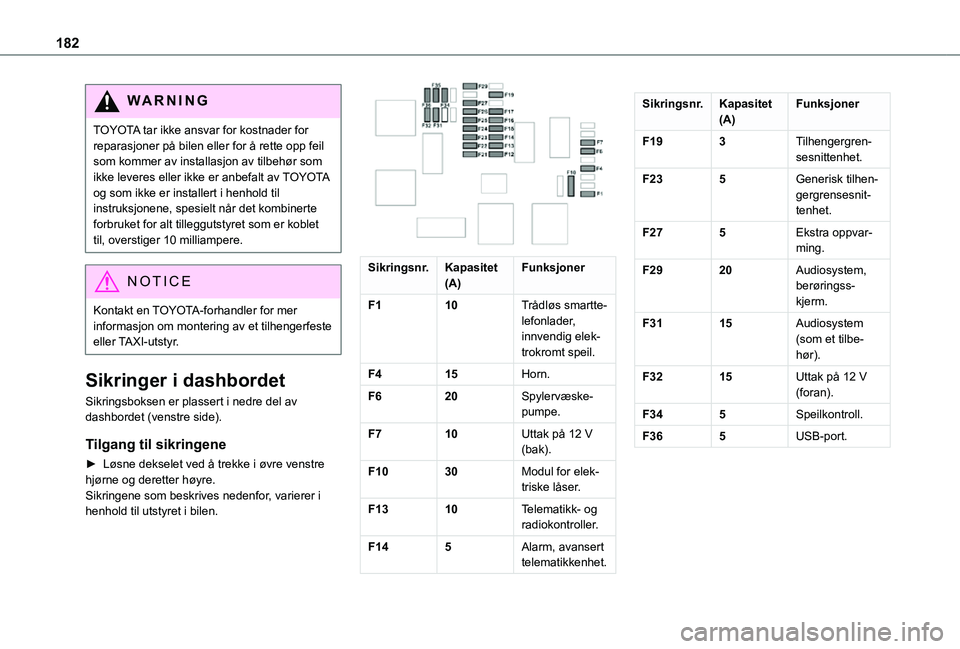

Sikringer i dashbordet
Sikringsboksen er plassert i nedre del av dashbordet (venstre side).
Tilgang til sikringene
► Løsne dekselet ved å trekke i øvre venstre hjørne og deretter høyre.Sikringene som beskrives nedenfor, varierer i henhold til utstyret i bilen.
Sikringsnr.Kapasitet (A)Funksjoner
F110Trådløs smartte-lefonlader, innvendig elek-trokromt speil.
F415Horn.
F620Spylervæske-pumpe.
F710Uttak på 12 V (bak).
F1030Modul for elek-triske låser.
F1310Telematikk- og radiokontroller.
F145Alarm, avansert telematikkenhet.
Sikringsnr.Kapasitet (A)Funksjoner
F193Tilhengergren-sesnittenhet.
F235Generisk tilhen-gergrensesnit-tenhet.
F275Ekstra oppvar-ming.
F2920Audiosystem, berøringss-kjerm.
F3115Audiosystem (som et tilbe-hør).
F3215Uttak på 12 V (foran).
F345Speilkontroll.
F365USB-port.
Page 183 of 272

183
Ved funksjonsproblemer
8

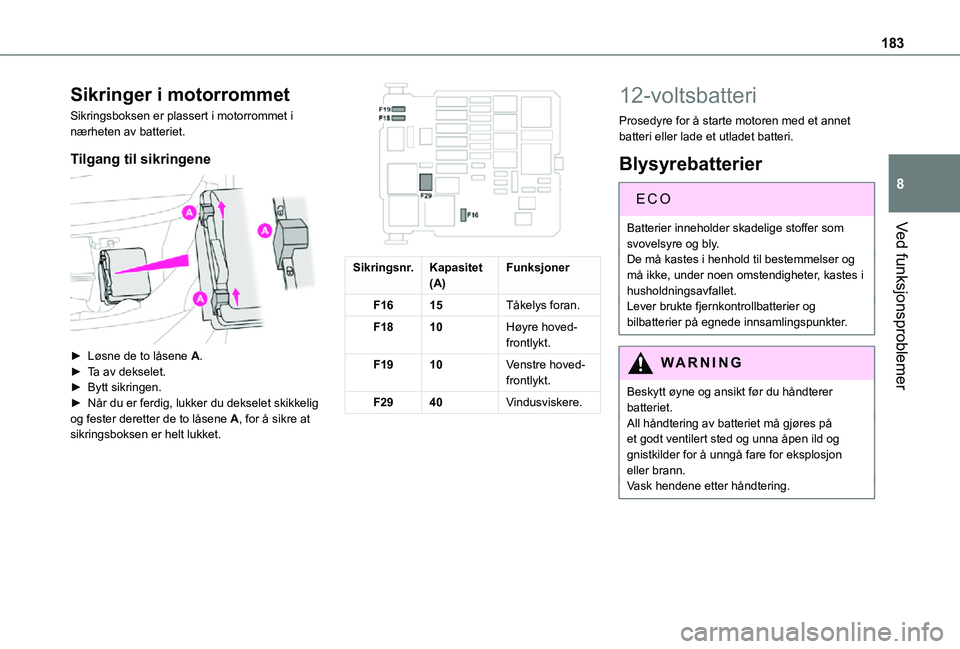

Sikringer i motorrommet
Sikringsboksen er plassert i motorrommet i nærheten av batteriet.
Tilgang til sikringene
► Løsne de to låsene A.► Ta av dekselet.► Bytt sikringen.► Når du er ferdig, lukker du dekselet skikkelig og fester deretter de to låsene A, for å sikre at sikringsboksen er helt lukket.
Sikringsnr.Kapasitet(A)Funksjoner
F1615TÃ¥kelys foran.
F1810Høyre hoved-frontlykt.
F1910Venstre hoved-frontlykt.
F2940Vindusviskere.
12-voltsbatteri
Prosedyre for å starte motoren med et annet batteri eller lade et utladet batteri.
Blysyrebatterier
EC O
Batterier inneholder skadelige stoffer som
svovelsyre og bly.De må kastes i henhold til bestemmelser og må ikke, under noen omstendigheter, kastes i husholdningsavfallet.Lever brukte fjernkontrollbatterier og bilbatterier på egnede innsamlingspunkter.
WARNI NG
Beskytt øyne og ansikt før du håndterer batteriet.All håndtering av batteriet må gjøres på et godt ventilert sted og unna åpen ild og gnistkilder for å unngå fare for eksplosjon eller brann.Vask hendene etter håndtering.
Page 184 of 272

184
WARNI NG
Versjoner som er utstyrt med Stopp & Start har et 12-volts blysyrebatteri med spesiell teknologi og spesifikasjoner.Det skal bare skiftes av en TOYOTA-forhandler eller et kvalifisert verksted.

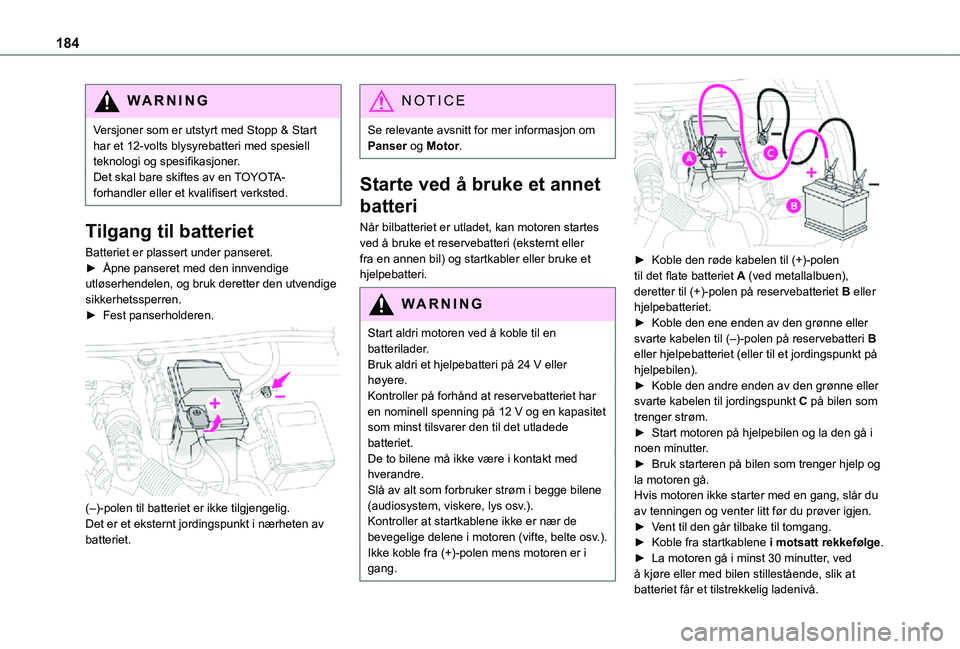

Tilgang til batteriet
Batteriet er plassert under panseret.► Åpne panseret med den innvendige utløserhendelen, og bruk deretter den utvendige sikkerhetssperren.► Fest panserholderen.
(–)-polen til batteriet er ikke tilgjengelig.Det er et eksternt jordingspunkt i nærheten av batteriet.
NOTIC E
Se relevante avsnitt for mer informasjon om Panser og Motor.
Starte ved å bruke et annet
batteri
Når bilbatteriet er utladet, kan motoren startes ved å bruke et reservebatteri (eksternt eller fra en annen bil) og startkabler eller bruke et hjelpebatteri.
WARNI NG
Start aldri motoren ved å koble til en batterilader.Bruk aldri et hjelpebatteri på 24 V eller høyere.Kontroller på forhånd at reservebatteriet har en nominell spenning på 12 V og en kapasitet som minst tilsvarer den til det utladede batteriet.De to bilene må ikke være i kontakt med hverandre.Slå av alt som forbruker strøm i begge bilene (audiosystem, viskere, lys osv.).Kontroller at startkablene ikke er nær de bevegelige delene i motoren (vifte, belte osv.).Ikke koble fra (+)-polen mens motoren er i gang.
► Koble den røde kabelen til (+)-polen til det flate batteriet A (ved metallalbuen), deretter til (+)-polen på reservebatteriet B eller hjelpebatteriet.► Koble den ene enden av den grønne eller svarte kabelen til (–)-polen på reservebatteri B eller hjelpebatteriet (eller til et jordingspunkt på hjelpebilen).► Koble den andre enden av den grønne eller svarte kabelen til jordingspunkt C på bilen som trenger strøm.► Start motoren på hjelpebilen og la den gå i noen minutter.► Bruk starteren på bilen som trenger hjelp og la motoren gå.Hvis motoren ikke starter med en gang, slår du av tenningen og venter litt før du prøver igjen.► Vent til den går tilbake til tomgang.► Koble fra startkablene i motsatt rekkefølge.► La motoren gå i minst 30 minutter, ved å kjøre eller med bilen stillestående, slik at batteriet får et tilstrekkelig ladenivå.
Page 185 of 272

185
Ved funksjonsproblemer
8
WARNI NG
Koble fra i motsatt rekkefølge.
NOTIC E
Noen funksjoner, inkludert Stopp & Start, er ikke tilgjengelig hvis batteriet ikke er tilstrekkelig ladet.

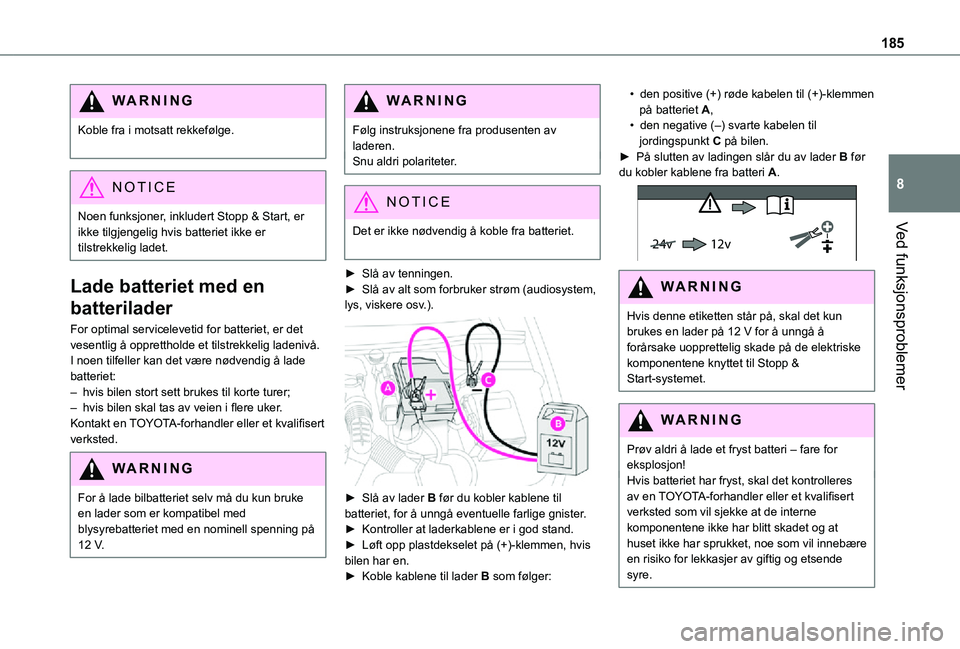

Lade batteriet med en
batterilader
For optimal servicelevetid for batteriet, er det vesentlig å opprettholde et tilstrekkelig ladenivå.I noen tilfeller kan det være nødvendig å lade batteriet:– hvis bilen stort sett brukes til korte turer;– hvis bilen skal tas av veien i flere uker.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.
WARNI NG
For å lade bilbatteriet selv må du kun bruke en lader som er kompatibel med blysyrebatteriet med en nominell spenning på 12 V.
WARNI NG
Følg instruksjonene fra produsenten av laderen.Snu aldri polariteter.
NOTIC E
Det er ikke nødvendig å koble fra batteriet.
► Slå av tenningen.► Slå av alt som forbruker strøm (audiosystem, lys, viskere osv.).
► Slå av lader B før du kobler kablene til batteriet, for å unngå eventuelle farlige gnister.► Kontroller at laderkablene er i god stand.
► Løft opp plastdekselet på (+)-klemmen, hvis bilen har en.► Koble kablene til lader B som følger:
• den positive (+) røde kabelen til (+)-klemmen på batteriet A,• den negative (–) svarte kabelen til jordingspunkt C på bilen.► På slutten av ladingen slår du av lader B før du kobler kablene fra batteri A.
24v 12v
WARNI NG
Hvis denne etiketten står på, skal det kun brukes en lader på 12 V for å unngå å forårsake uopprettelig skade på de elektriske komponentene knyttet til Stopp & Start-systemet.
WARNI NG
Prøv aldri å lade et fryst batteri – fare for eksplosjon!Hvis batteriet har fryst, skal det kontrolleres av en TOYOTA-forhandler eller et kvalifisert verksted som vil sjekke at de interne komponentene ikke har blitt skadet og at huset ikke har sprukket, noe som vil innebære en risiko for lekkasjer av giftig og etsende syre.
Page 186 of 272

186

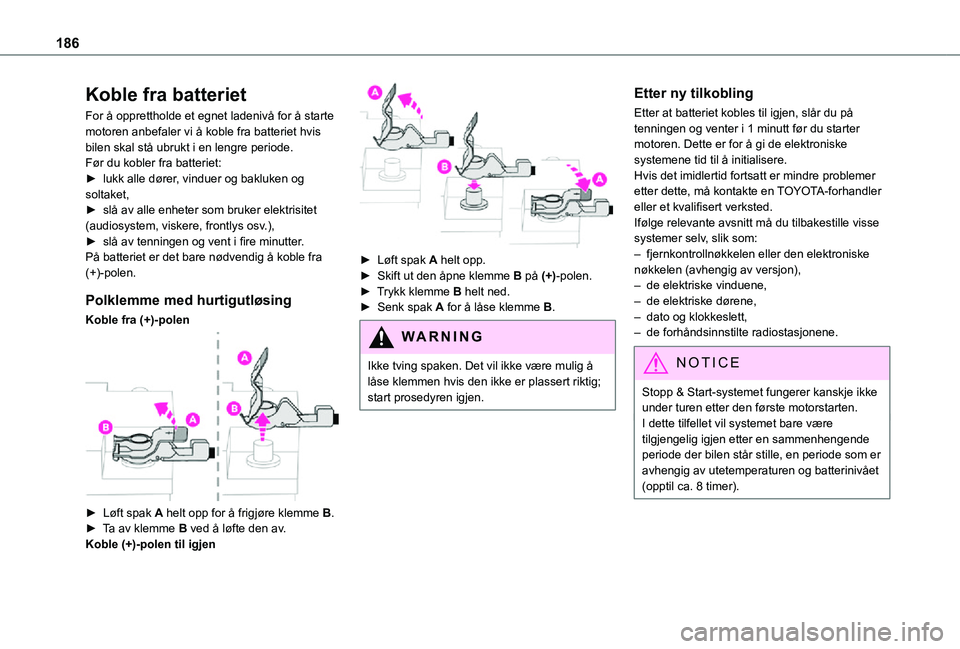

Koble fra batteriet
For å opprettholde et egnet ladenivå for å starte motoren anbefaler vi å koble fra batteriet hvis bilen skal stå ubrukt i en lengre periode.Før du kobler fra batteriet:► lukk alle dører, vinduer og bakluken og soltaket,► slå av alle enheter som bruker elektrisitet (audiosystem, viskere, frontlys osv.),► slå av tenningen og vent i fire minutter.På batteriet er det bare nødvendig å koble fra (+)-polen.
Polklemme med hurtigutløsing
Koble fra (+)-polen
► Løft spak A helt opp for å frigjøre klemme B.► Ta av klemme B ved å løfte den av.Koble (+)-polen til igjen
► Løft spak A helt opp.► Skift ut den åpne klemme B på (+)-polen.► Trykk klemme B helt ned.► Senk spak A for å låse klemme B.
WARNI NG
Ikke tving spaken. Det vil ikke være mulig å låse klemmen hvis den ikke er plassert riktig; start prosedyren igjen.
Etter ny tilkobling
Etter at batteriet kobles til igjen, slår du på tenningen og venter i 1 minutt før du starter motoren. Dette er for å gi de elektroniske systemene tid til å initialisere.Hvis det imidlertid fortsatt er mindre problemer etter dette, må kontakte en TOYOTA-forhandler eller et kvalifisert verksted.Ifølge relevante avsnitt må du tilbakestille visse systemer selv, slik som:– fjernkontrollnøkkelen eller den elektroniske nøkkelen (avhengig av versjon),– de elektriske vinduene,– de elektriske dørene,– dato og klokkeslett,– de forhåndsinnstilte radiostasjonene.
NOTIC E
Stopp & Start-systemet fungerer kanskje ikke under turen etter den første motorstarten.I dette tilfellet vil systemet bare være tilgjengelig igjen etter en sammenhengende
periode der bilen står stille, en periode som er avhengig av utetemperaturen og batterinivået (opptil ca. 8 timer).
Page 187 of 272

187
Ved funksjonsproblemer
8

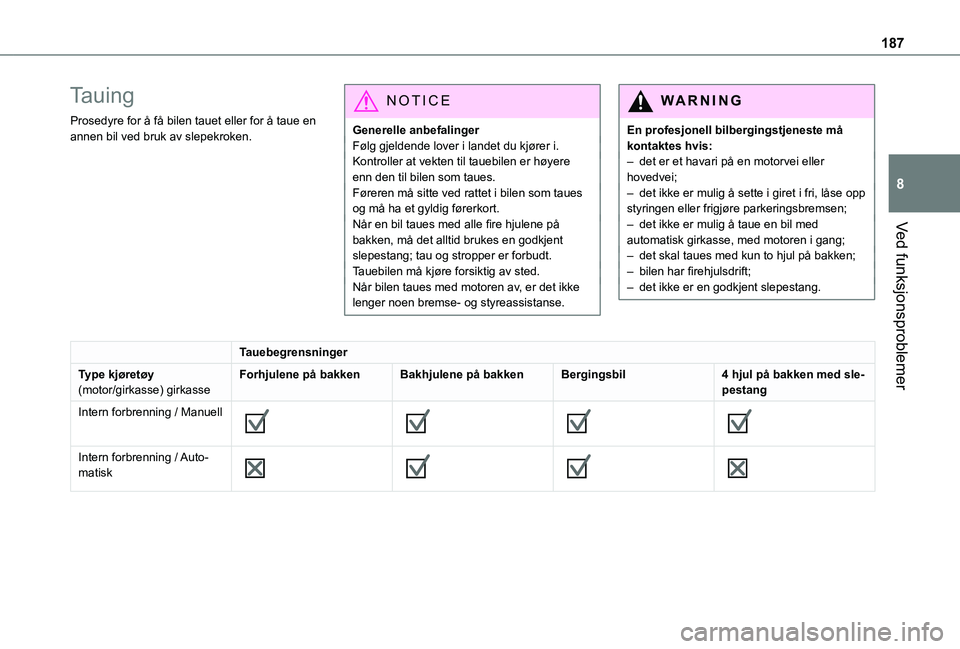

Tauing
Prosedyre for å få bilen tauet eller for å taue en annen bil ved bruk av slepekroken.
NOTIC E
Generelle anbefalingerFølg gjeldende lover i landet du kjører i.Kontroller at vekten til tauebilen er høyere enn den til bilen som taues.Føreren må sitte ved rattet i bilen som taues og må ha et gyldig førerkort.Når en bil taues med alle fire hjulene på bakken, må det alltid brukes en godkjent slepestang; tau og stropper er forbudt.Tauebilen må kjøre forsiktig av sted.Når bilen taues med motoren av, er det ikke lenger noen bremse- og styreassistanse.
WARNI NG
En profesjonell bilbergingstjeneste må kontaktes hvis:– det er et havari på en motorvei eller hovedvei;– det ikke er mulig å sette i giret i fri, låse opp styringen eller frigjøre parkeringsbremsen;– det ikke er mulig å taue en bil med automatisk girkasse, med motoren i gang;– det skal taues med kun to hjul på bakken;– bilen har firehjulsdrift;– det ikke er en godkjent slepestang.
Tauebegrensninger
Type kjøretøy(motor/girkasse) girkasseForhjulene på bakkenBakhjulene på bakkenBergingsbil4 hjul på bakken med sle-pestang
Intern forbrenning / Manuell
Intern forbrenning / Auto-matisk
Page 188 of 272

188
NOTIC E
Hvis det oppstår en feil med batteriet eller den elektriske parkeringsbremsen, er det veldig viktig å ringe et profesjonelt bilbergingsselskap som bruker bergingsbiler (unntatt manuell girkasse).
Tilgang til kroken
NOTIC E
Se relevant avsnitt for mer informasjon om Verktøysett.
WARNI NG
Med manuell girkasse setter du girspaken i fri.Med automatisk girkasse setter du girvelgeren i N-stilling.Hvis du ikke følger disse instruksjonene, kan det føre til skader på komponenter i bremsesystemet og mangel på bremseassistanse når du starter motoren på nytt.

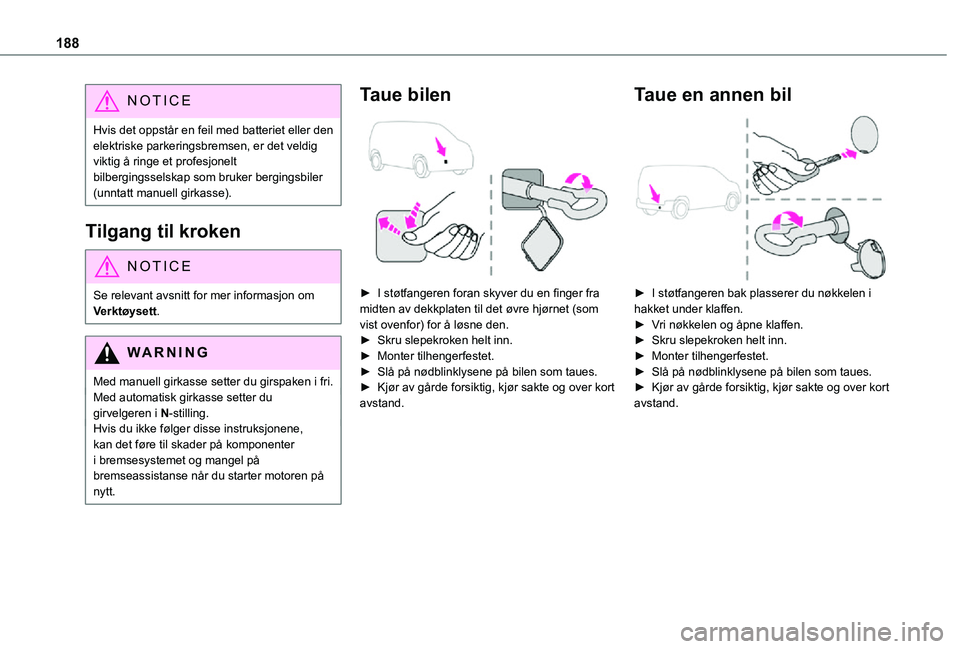

Taue bilen
► I støtfangeren foran skyver du en finger fra midten av dekkplaten til det øvre hjørnet (som vist ovenfor) for å løsne den.► Skru slepekroken helt inn.► Monter tilhengerfestet.► Slå på nødblinklysene på bilen som taues.► Kjør av gårde forsiktig, kjør sakte og over kort avstand.
Taue en annen bil
► I støtfangeren bak plasserer du nøkkelen i hakket under klaffen.► Vri nøkkelen og åpne klaffen.► Skru slepekroken helt inn.► Monter tilhengerfestet.► Slå på nødblinklysene på bilen som taues.► Kjør av gårde forsiktig, kjør sakte og over kort avstand.
Page 189 of 272

189
Tekniske data
9

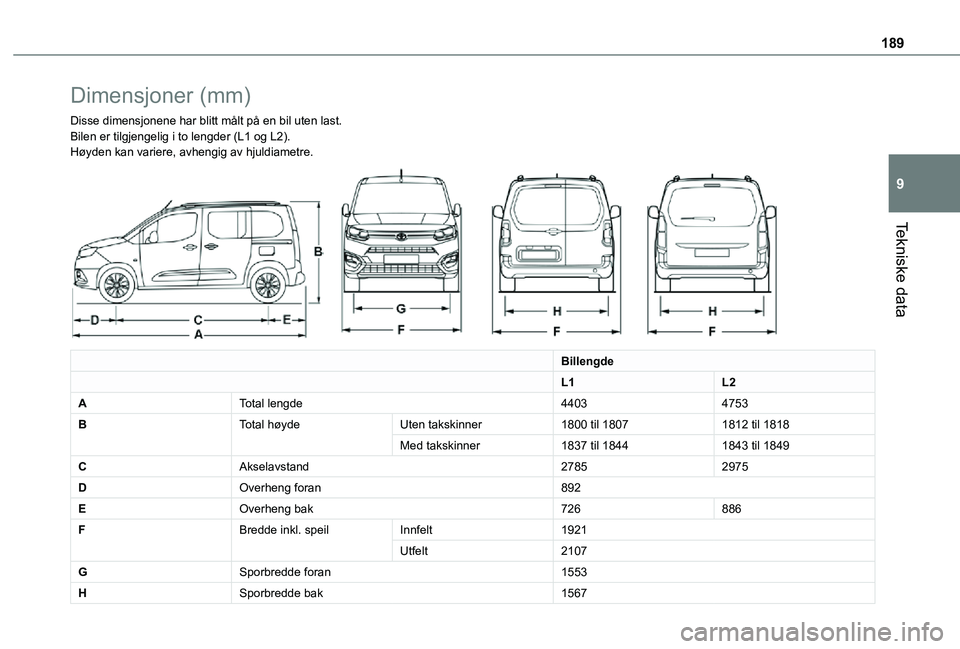

Dimensjoner (mm)
Disse dimensjonene har blitt målt på en bil uten last.Bilen er tilgjengelig i to lengder (L1 og L2).Høyden kan variere, avhengig av hjuldiametre.
Billengde
L1L2
ATotal lengde44034753
BTotal høydeUten takskinner1800 til 18071812 til 1818
Med takskinner1837 til 18441843 til 1849
CAkselavstand27852975
DOverheng foran892
EOverheng bak726886
FBredde inkl. speilInnfelt1921
Utfelt2107
GSporbredde foran1553
HSporbredde bak1567
Page 190 of 272

190
Tekniske data for motor
og tilhengerlast

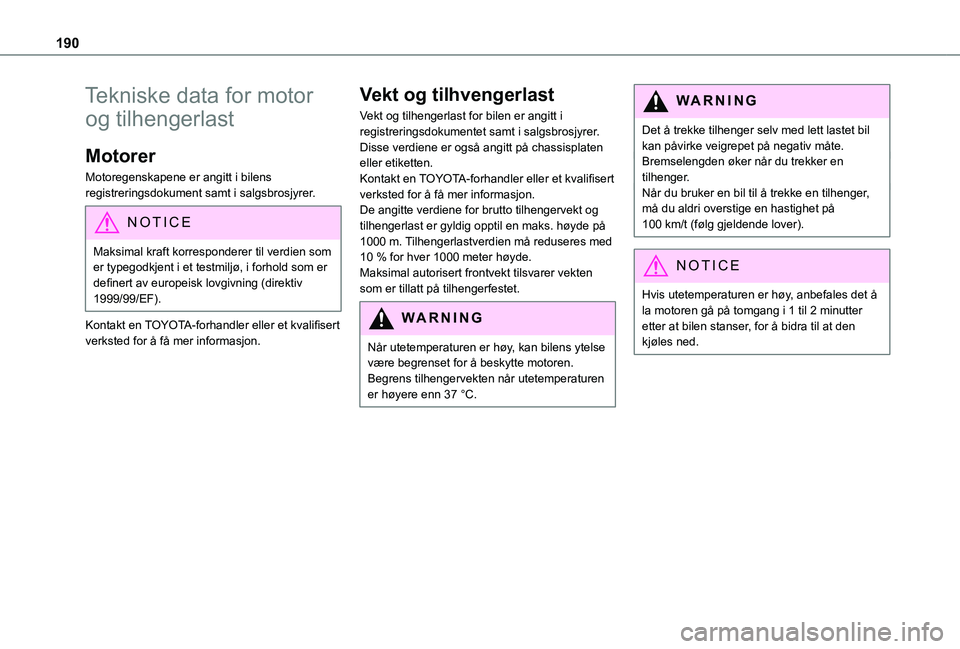

Motorer
Motoregenskapene er angitt i bilens registreringsdokument samt i salgsbrosjyrer.
NOTIC E
Maksimal kraft korresponderer til verdien som er typegodkjent i et testmiljø, i forhold som er definert av europeisk lovgivning (direktiv 1999/99/EF).
Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for å få mer informasjon.
Vekt og tilhvengerlast
Vekt og tilhengerlast for bilen er angitt i registreringsdokumentet samt i salgsbrosjyrer.Disse verdiene er også angitt på chassisplaten eller etiketten.Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for å få mer informasjon.De angitte verdiene for brutto tilhengervekt og tilhengerlast er gyldig opptil en maks. høyde på 1000 m. Tilhengerlastverdien må reduseres med 10 % for hver 1000 meter høyde.Maksimal autorisert frontvekt tilsvarer vekten som er tillatt på tilhengerfestet.
WARNI NG
Når utetemperaturen er høy, kan bilens ytelse være begrenset for å beskytte motoren. Begrens tilhengervekten når utetemperaturen er høyere enn 37 °C.
WARNI NG
Det å trekke tilhenger selv med lett lastet bil kan påvirke veigrepet på negativ måte.Bremselengden øker når du trekker en tilhenger.Når du bruker en bil til å trekke en tilhenger, må du aldri overstige en hastighet på 100 km/t (følg gjeldende lover).
NOTIC E
Hvis utetemperaturen er høy, anbefales det å la motoren gå på tomgang i 1 til 2 minutter etter at bilen stanser, for å bidra til at den kjøles ned.
